Беседка из дерева своими руками 3 на 3 – фото инструкция, чертежи с размерами

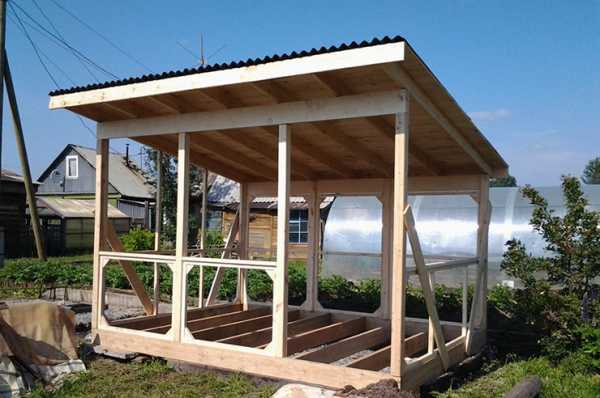

Крыша для беседки 3×3 м может быть исполнена в нескольких вариантах:

1. Арочная.
2. Односкатная.
3. Вальмовая.
4. Шатровая.
5. Двухскатная.

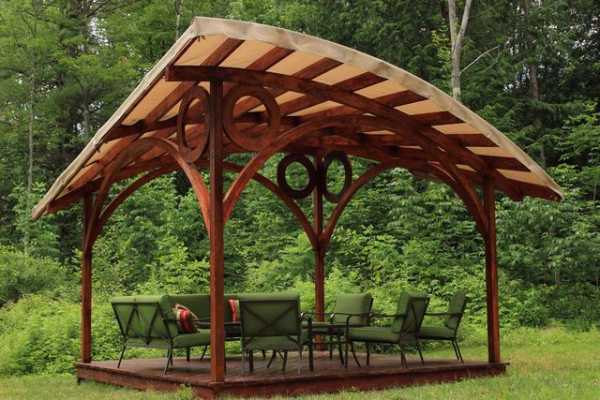

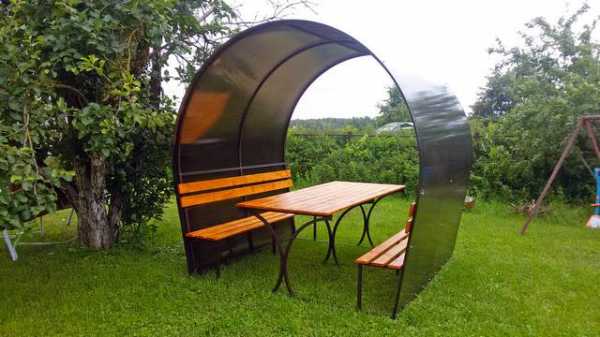

Арочное покрытие можно изготовить только из пластичных кровельных материалов, таких как профнастил и поликарбонат, но с точки зрения дизайна они наилучшим образом подойдут для беседок с каркасом из металла.

Совет. Наиболее подходящим вариантом для беседок, изготовленных из бруса или бревна, будет вальмовая, шатровая или двухскатная крыша.

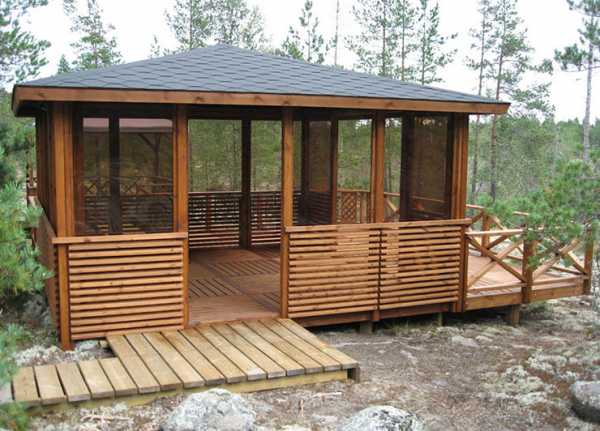

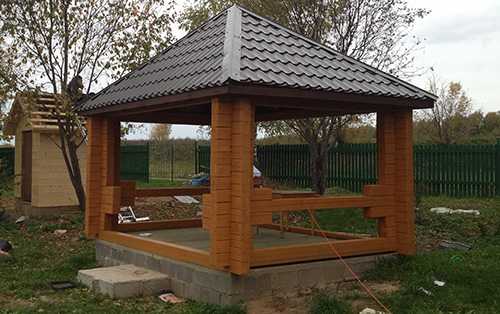

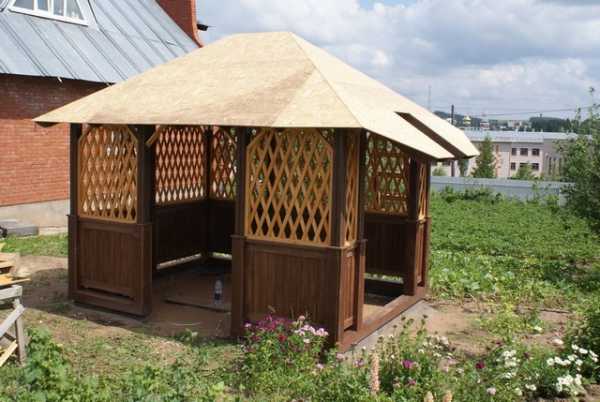

Шатровая крыша беседки из бруса, покрытая металлочерепицей, — красивый и богато оформленный вариант

Наиболее подходящими кровельными материалами для крыши беседок из дерева являются гибкая черепица и металлочерепица, которые имеют эстетичный вид и богатую цветовую палитру. Оба этих материала хорошо сочетаются с текстурой дерева.

Стоит рассмотреть вариант двухскатной крыши с покрытием из металлочерепицы. Его можно изготовить для беседки своими руками.

Двухскатная крыша с мягкой кровлей — часто используемый вариант

Изготовление каркаса и покрытие двухскатной крыши

Небольшие размеры беседки вполне позволяют изготовить деревянные фермы на земле, и готовые потом установить на беседку. Это гораздо проще, чем собирать стропильную систему непосредственно на беседке.

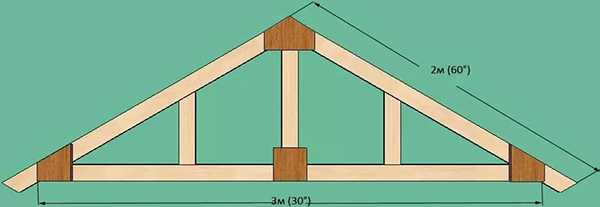

Деревянная ферма для беседки 3 на 3 метра. Таких ферм потребуется изготовить семь штук.

Конструктивно ферма состоит из:

1. Двух стропил длиной 2 м, с запилом углов в 60 градусов.
2. Ригеля длиной 3 м, с запилом углов в 30 градусов.
3. Одной бабки, расположенной по центру.
4. Двух вертикальных подкосов.
5. Четырех усилителей, изготовленных из толстой фанеры (можно заменить на металлические пластины).

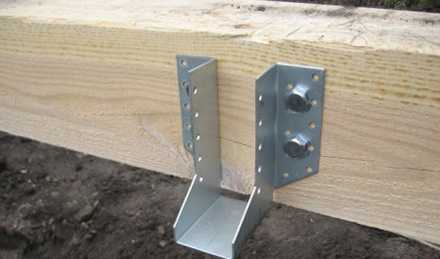

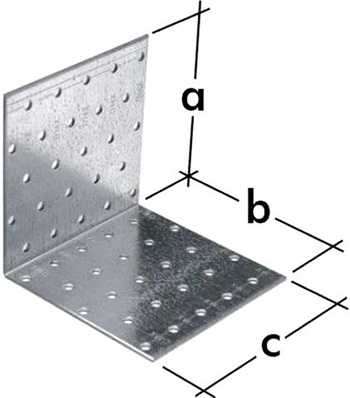

Монтажный уголок для крепления фермы к мауэрлату

Сначала устанавливаются крайние фермы, крепятся к мауэрлату монтажными уголками и закрепляются временными укосинами, затем устанавливаются остальные. Для выравнивания используется шпагат, натянутый между крайними фермами.

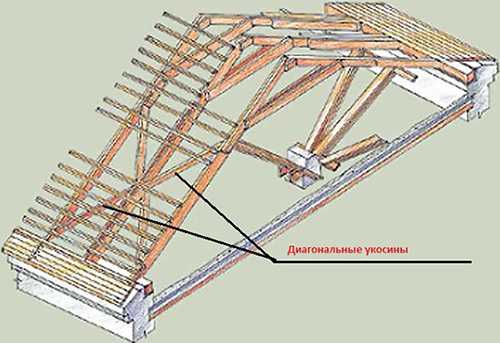

Расположение диагональных укосин

После установки ферм и крепления к мауэрлату следует проверить вертикальность при помощи отвеса и закрепить фермы между собой диагональными укосинами.

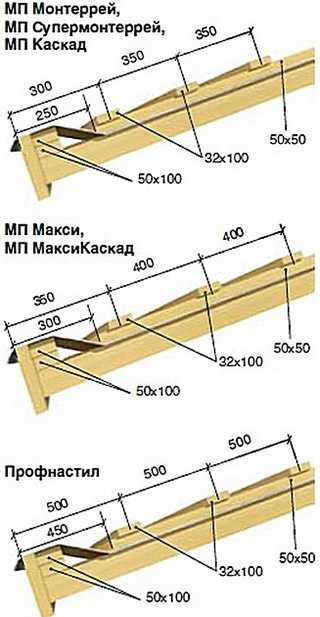

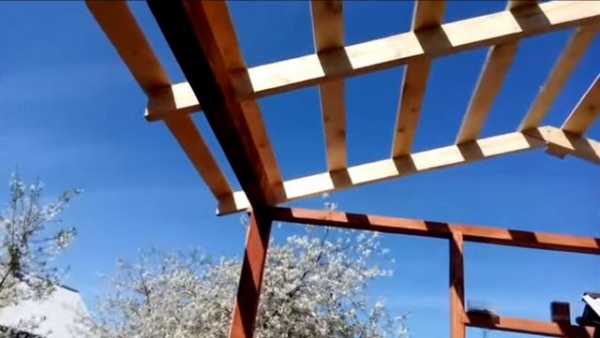

Схема установки обрешетки для металлочерепицы различных видов с рекомендуемыми размерами

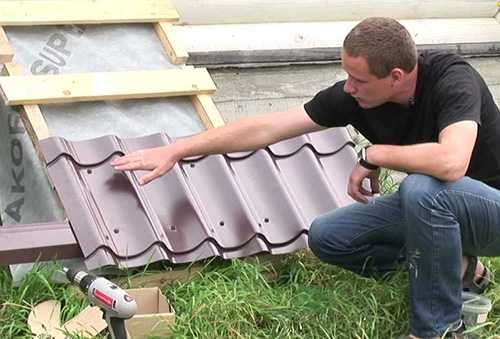

Настелить металлочерепицу не составит большого труда, главное — правильно установить первый лист по вертикали и горизонтали. Крепление листов осуществляется специальными саморезами для металлочерепицы, имеющими шайбы для герметизации отверстия в листе.

Саморезы устанавливаются в нижнюю волну строго перпендикулярно обрешетке

При приобретении металлочерепицы по возможности следует взять листы чуть более двух метров, что позволит обойтись без лишней резки.

rubesedka.ru

чертежи с размерами и фото-инструкция по установке

Беседка 3 на 6 метров – довольно вместительный вариант, который подойдет для отдыха с большой семьей или друзьями. Если сделать эту конструкцию закрытой, она вполне может послужить гостевым домиком. В этом материале рассмотрим инструкцию по возведению такой беседки своими руками.

Виды

Есть несколько популярных материалов для строительства беседок:

1. Дерево. Доступный и недорогой материал. Среди других преимуществ: высокий уровень теплосбережения, красота, относительная легкость, податливость и простота в обработке. К недостаткам относится возгораемость и относительная недолговечность – дерево нередко портится из-за сырости, плесени, насекомых.
2. Металл. Обычно металлические трубы используют как опору для крыши, а в конструкциях закрытого типа к ним крепят листы поликарбоната. Этот материал прочен и долговечен, в сочетании с коваными элементами очень красиво выглядит. Однако для работы с ним нужны особые навыки и не всегда доступные инструменты, например, сварочный аппарат. Некоторые виды металла нуждаются в регулярной обработке от коррозии.
3. Кирпич. Очень прочный и долговечный материал, устойчивый к неблагоприятным воздействиям внешней среды. К недостаткам относится высокая стоимость и тяжесть конструкции. Для нее необходим прочный основательный фундамент.
4. Натуральный камень. Так же надежен, как и кирпич, но выглядит более причудливо и оригинально. К недостаткам, помимо веса, относится и сложность работы: собрать надежную конструкцию из неровных камней может только специалист.

Для примера мы рассмотрим строительство деревянной беседки.

Видео: «Беседка из дерева своими руками»

Из этого видео вы узнаете, как сделать беседку из дерева своими руками:

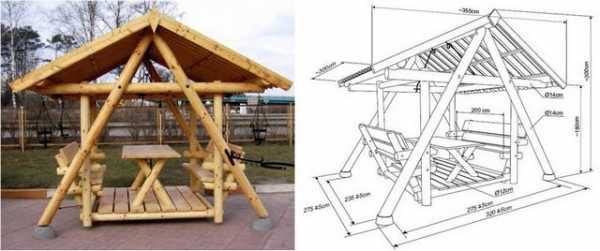

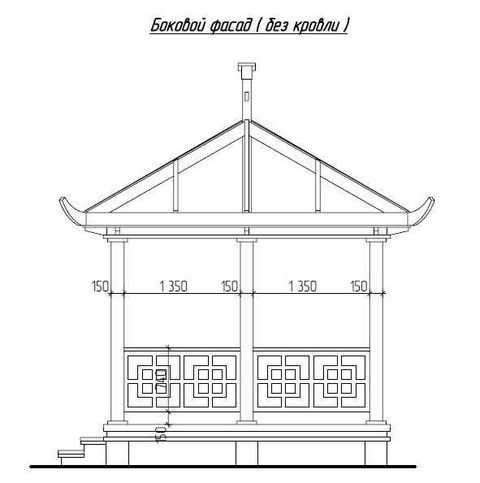

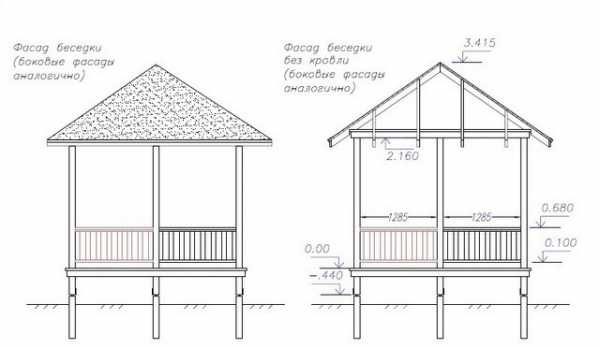

Чертежи и замеры

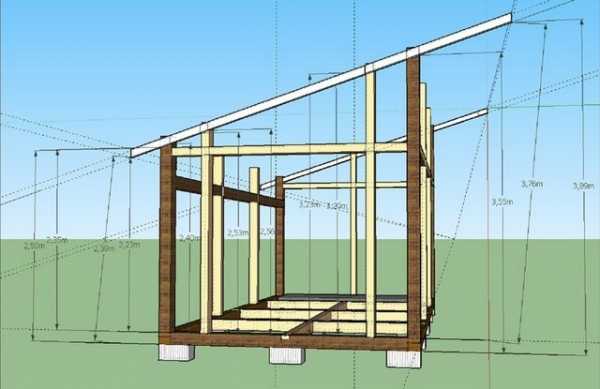

Беседка 3х6 м имеет прямоугольную форму. Продумайте, где именно на участке она будет располагаться. Желательно выбрать место в тени – от деревьев или другого сооружения. Место должно быть красивым, чтобы там было приятно находиться. Хорошо, если рядом будет бассейн или искусственный водоем. Заранее убедитесь, что на выбранном участке хватает свободного пространства. Разумеется, при необходимости размер беседки можно откорректировать в любую сторону.

При составлении чертежа определите будущую высоту конструкции. Желательно, чтобы она была не менее 2 м. Дверь должна быть направлена в сторону дома или ближайшей дорожки. Продумайте количество и размер окон. Исходя из этого, рассчитайте количество материалов.

Производственный процесс

Для работы потребуются следующие материалы:

• брус 15х15 см для каркаса;
• обрезная доска минимум 3 см для внешней обшивки стен и настила пола;
• вагонка для внутренней обшивки стен;
• асбестоцементные трубы диаметром 15 см для фундамента;
• металлочерепица для крыши;
• бетон;
• саморезы и перфорированные уголки.

Также нужны инструменты:

• лопата или бур для лунок;
• болгарка;
• пила для дерева, желательно дисковая;
• строительный уровень и шнур;
• шуруповерт.

Фундамент и обвязка

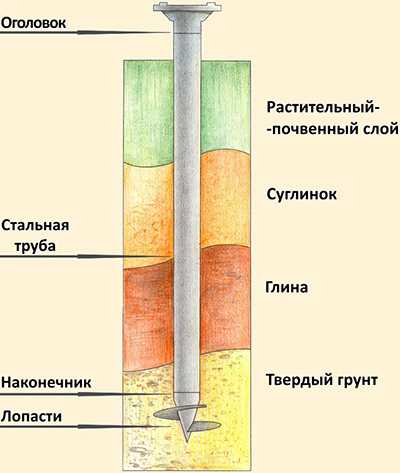

Для деревянной конструкции оптимальным выбором будет столбчатый фундамент. Его укладывают так:

1. При помощи колышков и бечевки сделайте разметку будущей беседки. Убедитесь, что все углы равны 90°.
2. На углах разметки, по ее периметру и вдоль центральной оси пробурите или выкопайте ямы глубиной 60–70 см. Рекомендованное расстояние между ямами – около 1 м.
3. На дно ям уложите дренажный слой, состоящий из песка и щебня. Пролейте его водой для уплотнения.
4. Болгаркой, желательно с диском по камню, разрежьте трубы на отрезки по 70–80 см. Их длина должна быть немного больше глубины ям. Каждый отрезок вставьте в подготовленную яму, закрепите опалубкой и вложите внутрь арматуру. Добейтесь, чтобы верхушки всех труб располагались в одной плоскости.
5. Влейте в ямы бетон. Также залейте трубы изнутри. После этого присыпьте бетон сухим цементом для большей прочности и накройте пленкой. Он должен высыхать 2–3 недели.

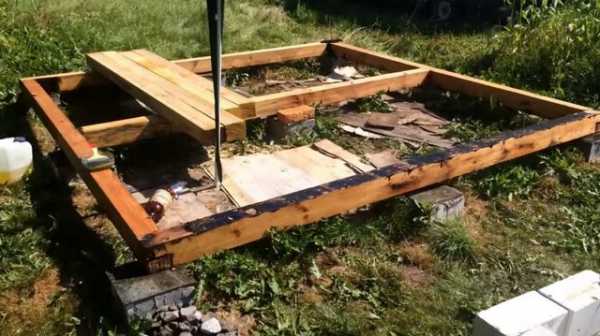

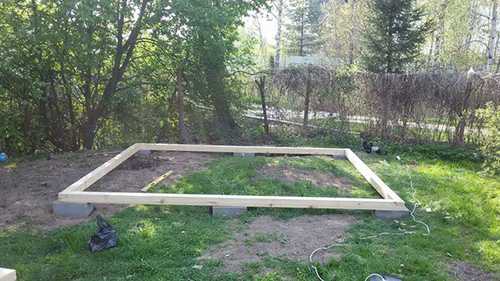

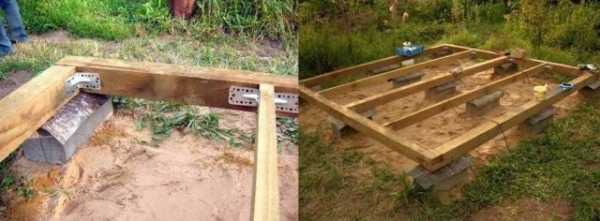

6. Когда бетон высохнет, установите нижнюю обвязку. Для этого нарежьте брусья и закрепите их на опорах с помощью анкерных болтов. Между собой элементы обвязки скрепляют резьбовой шпилькой или шурупами по дереву.

Лаги и каркас

После установки нижней обвязки приступают к возведению каркаса.

Процесс работы следующий:

1. Подготовьте одну доску на 6 м и шесть досок по 3 м. Длинную уложите вдоль будущей конструкции на центральный ряд опор и закрепите ее на обвязке при помощи уголков и саморезов. По желанию можно сделать пропил для лучшего прилегания.
2. Перпендикулярно длинной лаге уложите короткие на равном расстоянии друг от друга.

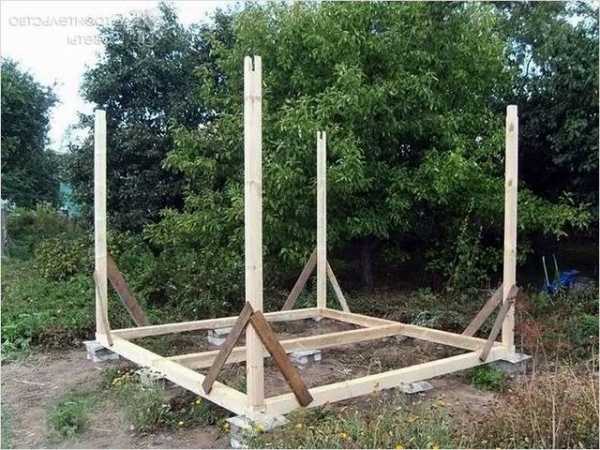

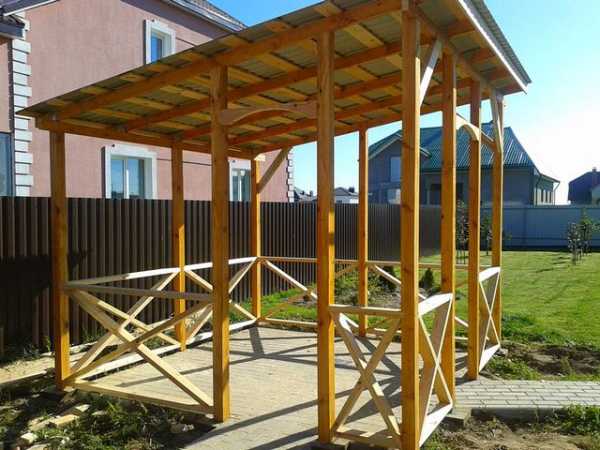

3. На углах и по периметру конструкции установите вертикальные стойки. Для этого нарежьте брус на отрезки нужной длины и выставьте их по вертикали с помощью строительного уровня. Уголками и саморезами прикрепите стойки к нижней обвязке и дополнительно зафиксируйте их положение раскосами. На короткие стороны должно приходится по одной дополнительной стойке, на длинные – по две.
4. Сделайте верхнюю обвязку, соединив брусом верхушки стоек.

Крыша и пол

После возведения каркаса приступают к изготовлению крыши и обшивке пола:

1. Соберите элементы стропильной системы. Для этого доски скрепляются попарно под нужным углом. Между ними дополнительно устанавливается перемычка. Таких пар нужно 6 шт. Соедините все элементы длинной центральной доской.
2. Сделайте на стропилах пропилы и установите их на верхнюю обвязку, после чего закрепите уголками. Проверьте, чтобы нижние края стропил были на одной линии. Если какие-то доски оказались длиннее остальных, подрежьте их.
3. Прикрепите на стропила обрешетку. Ее шаг должен равняться шагу волн на черепице.
4. Если есть возможность приобрести или сделать резную планку, закрепите ее на торце фотона. Это сделает беседку более привлекательной.
5. Уложите металлочерепицу, начиная от лицевой стороны. Состыкованные листы закрепляются 1–2 шурупами. Полное крепление проводят после выравнивания плоскости.
6. После того как кровельный материал будет уложен, закройте конек, чтобы в него не попадала влага.

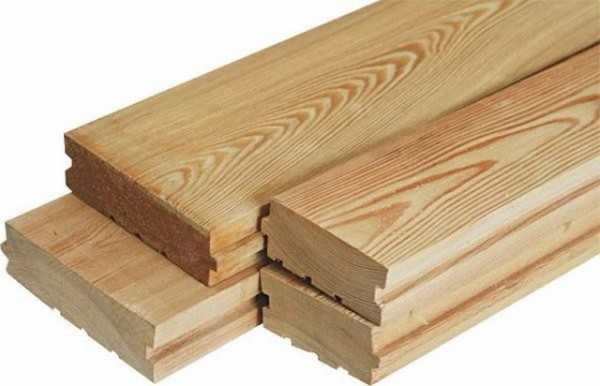

7. Уложите пол. Оставляйте между досками зазор в 1–2 мм, иначе в сырую погоду, расширяясь, они будут деформироваться.

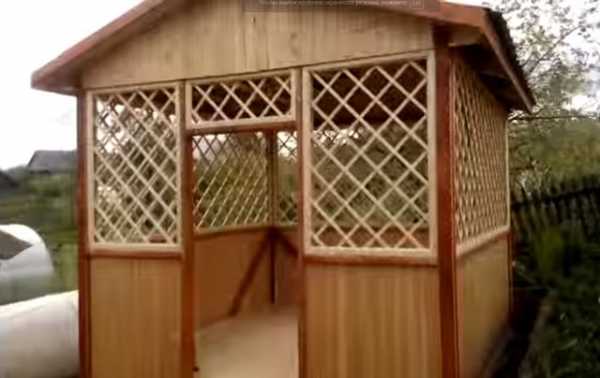

Отделка стен и остекление

Осталась финальная часть работ – обшивка стен и установка окон.

Работу проводят так:

1. По периметру конструкции за исключением дверного проема закрепите обвязку из бруса на высоте 1 м.
2. Обшейте стены глухими досками, закрепляя их встык, в том числе наружную часть фротонов. Оставьте только место для двери и окон.
3. Если вы намерены проложить провода, сделайте это, затем вагонкой или досками обшейте стены и потолок изнутри. Если стыки между стенами получились неровными, их можно закрыть декоративными уголками.
4. По желанию установите лампы. Рекомендуется использовать модели, обладающие повышенной устойчивостью к влаге, в идеале – предназначенные для уличного освещения.
5. Обработайте дерево защитным составом. После просыхания его можно окрасить лазурью.
6. Установите окна. Способ их монтажа зависит от вида самой конструкции. В некоторых случаях можно разобрать раму и прикрутить профиль саморезами. Также можно использовать анкерные или П-образные пластины. Одну пластину устанавливают по центру рамы, боковые – на расстоянии 20 см от края. Пластины закрепляют начиная с нижней, при этом каждый раз при помощи отвеса проверяют, ровно ли стоит рама. По необходимости запеньте щель.
7. Установите дверь. На этом основные работы по строительству беседки закончены.

Есть много способов декорировать беседку: на окна можно наклеить декоративную пленку, имитирующую витраж, на небольшом расстоянии от стен можно установить балясины и пустить по ним вьющиеся растения.

Внешние стены можно украсить резными фигурами из дерева, а свесы крыши – декоративными фонариками или светодиодной лентой. Если ваш сад и дом выдержаны в определенном стиле, беседка должна по возможности повторять его.

besedka.guru

фото, чертежи и размеры, поэтапная инструкция

Беседка – это очень удобная постройка на вашем участке, которая может приютить гостей, спрятать от дождя, под ее крышей можно просто собраться в кругу семьи. Небольшая беседка 3 на 4 метра быстро и просто возводится. Вы можете сделать все самостоятельно, изучив процедуру и следуя инструкциям.

Особенности

Беседки могут классифицироваться по разным критериям. Так, в зависимости от формы они могут быть круглыми, многогранными, квадратными или прямоугольными. Каждый из видов различается по конструкторским и дизайнерским особенностям, а также по целевому предназначению.

Говоря о габаритах, они могут быть большими, средними или маленькими. Особой популярностью пользуются сооружения с размерами 3 на 4 метра – они позволяют вместить большое количество человек, при этом не занимая значительный кусок участка.

Также существует множество материалов, из которых вы можете создать беседку.

Деревянная конструкция отличается долгим сроком службы и презентабельностью. Но они требуют тщательного ухода и обработки специальными средствами.

Прочными и надежными будут сооружения из металла, а добавление элементов художественной ковки добавит оригинальности и привлекательности. Однако в жару металл нагревается, а внутри становится душно и неуютно.

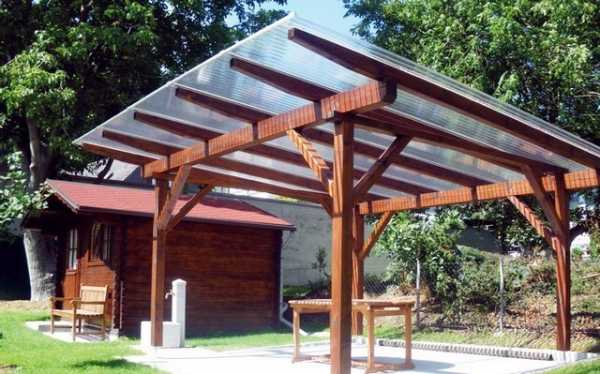

Еще одним популярным материалом является поликарбонат. Он отличается высокой светопропускной способностью, он прозрачный, прост в монтаже. Также он устойчив к негативным механическим и погодным воздействиям. К тому же, данный материал отличается демократичной стоимостью и есть широкая цветовая палитра. Так, выбрав оранжевый полимер, у вас будет приятное теплое освещение даже в пасмурную погоду.

Постройки из кирпича получаются прочными и надежными. Они простоят не один десяток лет. Если к такой беседке добавить поликарбонатную кровлю с хорошим остеклением, это станет действительно дизайнерским и архитектурным украшением для вашего участка.

В этом видео вы подробнее узнаете, как сделать беседку 3 на 4 метра:

Отметим тот факт, что на сегодняшний день наблюдаются тенденции в сторону комбинирования нескольких разновидностей материалов: дерево с полимером или вагонкой, стекло и кирпич, металлический мангал. Сочетание разных материалов дает дополнительные функциональные и эстетические преимущества.

Отдельно стоит уделить внимание кровле. Вы можете применить разное стилистическое решение – сделать ее плоской, двускатной или закругленной. Крышу можно также покрыть черепицей или шифером.

Форму кровли вам нужно выбирать исходя из вида самой беседки. Если конструкция шестигранная, то и покрытие лучше сделать шестискатной, что придаст органичности и привлекательности.

Видео: «Изготовление беседки своими руками»

Из этого видео вы узнаете секреты строительства беседки на даче:

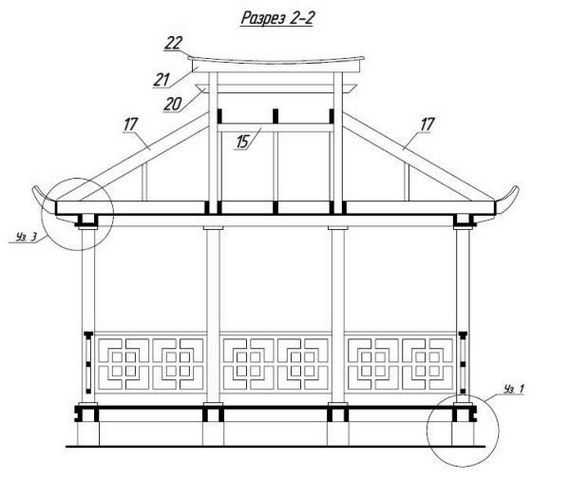

Как сделать чертеж

Прежде чем начинать строительные работы, нужно составить подробный проект постройки. Вы можете как взять уже готовый макет, так и составить новый. Без чертежа могут возникнуть трудности и технические погрешности, которые существенно навредят качеству конструкции.

Если у вас есть опыт в этих работах, можете составить макет самостоятельно, в противном случае лучше заказать у профессионала.

Проект можно сделать уникальным, выполнив его в определенном стиле:

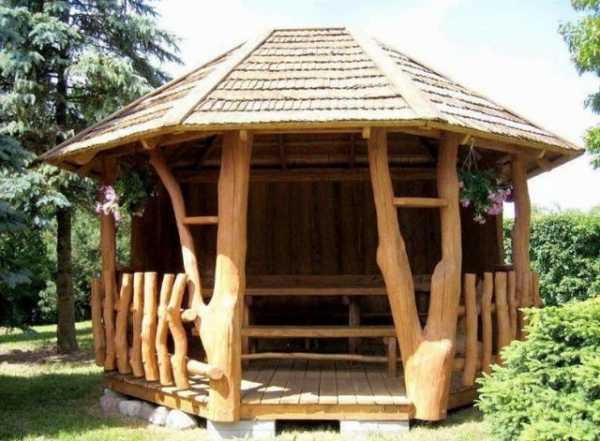

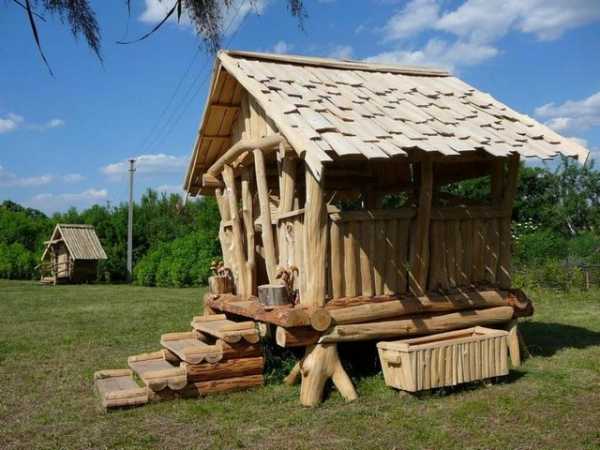

1. Русский. Характерным является использование дерева, по большей части бревенчатых элементов. Стиль смотрится натурально и эстетично вписывается в участок.
2. Альпийский/шале. Сочетание камня и дерева, цветовая гамма клонится к серо-коричневым оттенкам. Придает постройке прочности и внешней основательности.
3. Канадский. Отличительной чертой выделяют простоту и четкость линий, определенный кубизм. Используют камень, стекло, дерево.

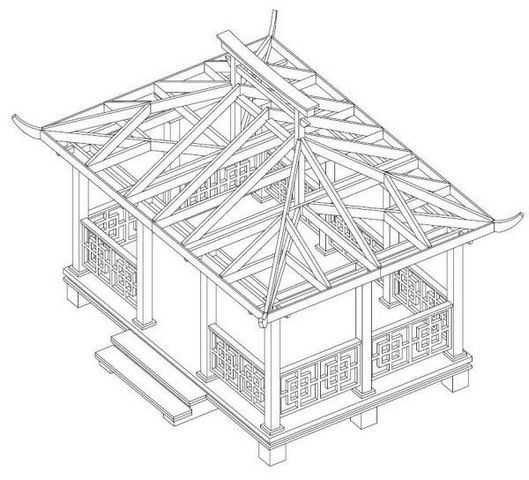

4. Восточный. Мягкие линии, чаще всего делают крыши-лодочки. Конструкция в этом стиле создает атмосферу умиротворенности.

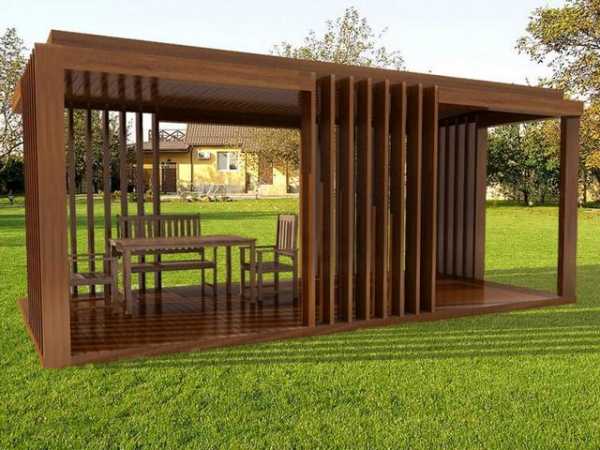

5. Современный. Используются современные материалы, такие как пластик или полимеры, также хорошо подходит металл. Стиль подходит для разных дизайнерских экспериментов.

Рабочий процесс

Когда проект готов, нужно закупить материалы, подготовить инструменты и выбрать место. После уже можно переходить к основным строительным работам.

Вам понадобятся такие инструменты:

• саморезы;
• циркулярная пила или лобзик;
• электрический рубанок;
• шуруповерт;
• рулетка;
• перчатки;
• кувалда.

Вам понадобятся цемент, мелкий щебень и песок для фундамента. Количество и вид материалов будет зависеть только от вашего выбора.

Фундамент и нижняя обвязка

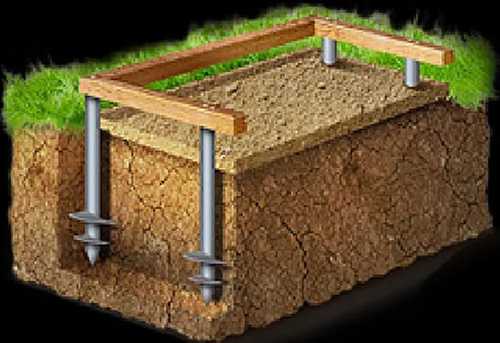

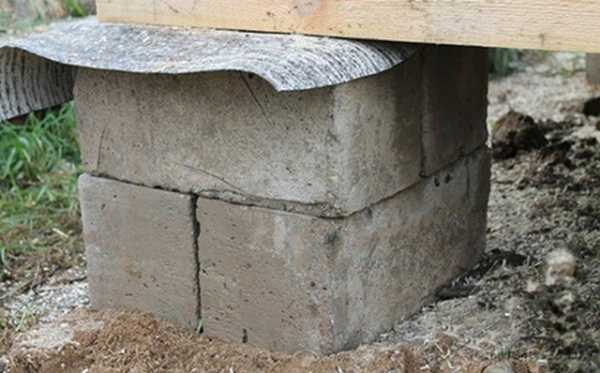

Основание для беседки рекомендуется делать с помощью блочного или столбчатого фундамента. Для первого варианта нужно взять 9 блоков с параметрами 40х20х20 см и выставить их строго по уровню. Перед установкой блоков подготовьте выбранное место, очистив его от мусора, зеленых насаждений и прочего.

Далее после установки блоков уложите на них гидроизоляционный материал, чтобы защитить от гниения нижнюю обвязку.

Столбчатое основание делается по следующей инструкции:

• нанесение разметки для 12 свай;
• выкапывание ямы глубиной 150 см;
• засыпание слоем гравия в 20 см;
• заливание бетонным раствором;
• выведение колонны параметрами 2 кирпича над землей;
• заделывание образовавшихся щелей раствором.

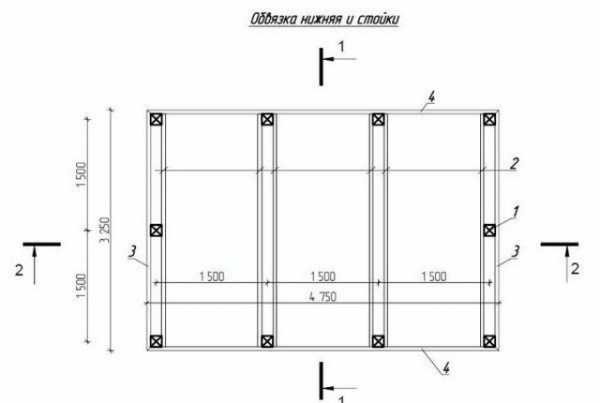

Чтобы сделать нижнюю обвязку, потребуется соорудить деревянное основание с помощью бруса 150х100 см – именно на нем будут держаться столбы. Внутри обвязки крепятся лаги, служащие крепежными элементами для полового покрытия.

Столбы и верхняя обвязка

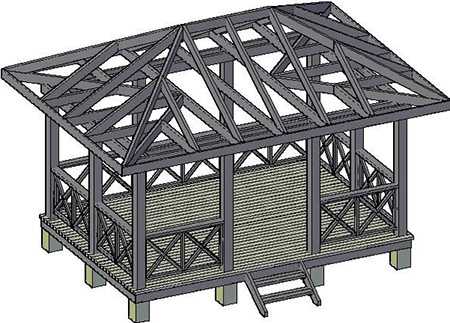

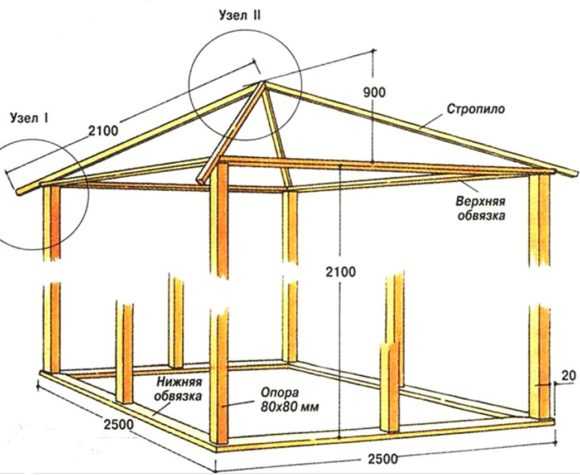

Каркас беседки с размерами 3х4 м производится на основании чертежа и в следующей последовательности:

1. На готовые столбы укладывается гидроизоляционный материал, подойдет рубероид.
2. Брусья 3х4 м с сечением 10х10 соединяются вместе так, чтобы получить обвязку нижнего звена.
3. В углах сооружения монтируются балки 230 см в качестве опорных столбов. В этих балках в верхней части нужно сделать пропил, чтобы далее установить диагональное звено.
4. Возводится диагональное звено и обносится верхним венцом.

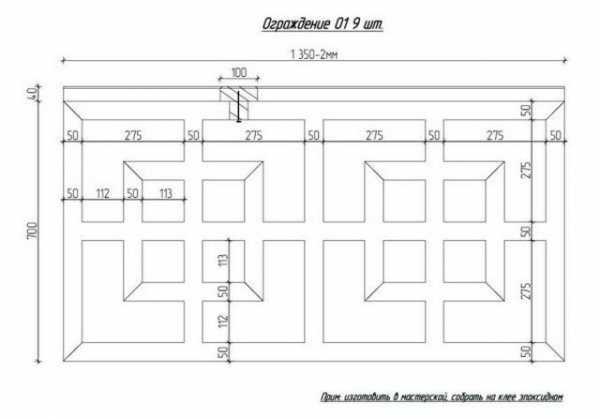

5. На высоте 1 м от основания установите перила. Для этого используют металлические уголки и саморезы.

Трудно задачей может стать ровная фиксация столбов. Поэтому остановимся на этом подробнее:

• поставьте брус на обвязку;
• зафиксируйте временными откосами;
• окончательно зафиксируйте металлическими элементами и саморезами;
• снимите деревянные крепежи.

Лучше выполняйте эту часть с напарником, так как она предполагает одновременное выполнение нескольких задач.

Установка верхней обвязки производится аналогично с нижней и сразу после закрепления столбов. Верхняя обвязка служит каркасом для кровельного покрытия. Во время установки перил и столбов помните про место для центрального входа в беседку.

Напольное покрытие

После возведения каркасной основы можно приступить к застилу полового покрытия. Для этого к нижней обвязке крепятся деревянные бруски – лаги. На них укладываются половые доски и закрепляются.

Кровельные стропила

Теперь следует смонтировать крышу. Выберите разновидность крыши и приступите к формированию каркаса, после покройте основание кровельным материалом – черепицей или шифером.

Наиболее популярный вариант – двускатная крыша, для нее нужно будет взять 6 балок 100х50 мм.

Важно соблюдать правильность технологии: все углы должны быть ровно выпилены, а стропила установлены стык встык между собой. Дополнительно можно зафиксировать стропила металлическими уголками.

Для монтирования крыши нужно посередине крестовины закрепить брус длиной 80 см, сделать в нем специальные пропилы, чтобы установить строгальные балки.

Обшивка

Беседку для полного завершения требуется обшить:

• пол – деревянными досками;
• кровлю – черепицей или шифером;
• стены – вагонкой или другим материалом.

Устанавливать обшивку требуется по точным замерам, чтобы исключить образование щелей и перекосов. Перед установкой вагонки или дерева материал нужно обработать, чтобы не было процессов гниения. Обшивка стен начинается от угла беседки, крепления производятся гвоздями или саморезами. Доски нужно укреплять максимально прямо, периодически проверяя уровнем. Допускается зазор до 2 мм, поскольку от тепла и влаги дерево расширяется. После лучше покрыть обшивку лаком.

На этом возведение беседки завершено. Однако вы можете дополнить ее оригинальными дизайнерскими элементами: поставить каменный мангал, повесить необычные шторы или выстроить клумбы. Даже одна деталь может добавить красоты и уюта. Не бойтесь экспериментировать, и помните, что вы можете все сделать своими руками, главное – ответственно и грамотно подойти к процессу.

besedka.guru

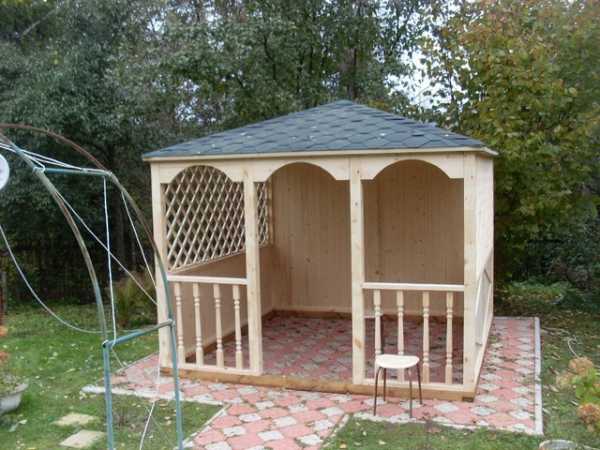

Садовая беседка 3 на 3 метра

Хотите оборудовать на своем  участке комфортное место для тихого семейного отдыха? Для этого вовсе не обязательно начинать капитальное строительство монументального сооружения, которое потребует значительных затрат и займет немало времени. Небольшая деревянная беседка 3х3 метра — это то что вам нужно. В ней может свободно разместиться две-три семьи или большая дружеская компания.Я расскажу как ее можно построить недорого своими руками из доступных и простых в обработке материалов.

Самостоятельная постройка беседки

В прошлой статье я писал о том, как сделать сарай. Здесь хочу рассказать, как построить беседку 3х3 метра. Благодаря своим компактным размерам и натуральным материалам, она станет отличным местом для семейного отдыха, и неотъемлемой частью садово-паркового хозяйства. В этой статье представлена пошаговая инструкция по самостоятельному изготовлению беседки для дачи 3х3 метра, а также приведены некоторые советы и рекомендации, соблюдение которых поможет домашнему мастеру грамотно и качественно выполнить эту работу.

Выбор материала

Садовые беседки небольших размеров лучше всего изготавливать из дерева. Особенности этого материала делают его наиболее подходящим для сооружения малых архитектурных форм:

• Благодаря природному происхождению этот материал является экологически чистым и безвредным для человека.
• Для сооружения такой постройки не требуется специального строительного и подъемного оборудования.
• Доступная цена и большой выбор материала на рынке строительных товаров.
• Низкая теплопроводность дерева не позволяет беседке разогреваться на солнце.
• Благодаря небольшому весу конструкции для ее установки не требуется сооружения сложного фундамента.

  Обратите внимание!

Следует помнить, что для защиты от поражения плесневым грибком и гнилостными микроорганизмами все деревянные элементы беседки перед установкой следует тщательно обрабатывать антисептическим составом. Для элементов нижней обвязки и пола такую обработку лучше выполнить два раза.

С чего начать работу

1. В первую очередь надо определиться с местом на участке для установки беседки. Ее лучше располагать во внутреннем дворе дома с южной стороны, с видом на сад, лес, естественный или искусственный водоем;

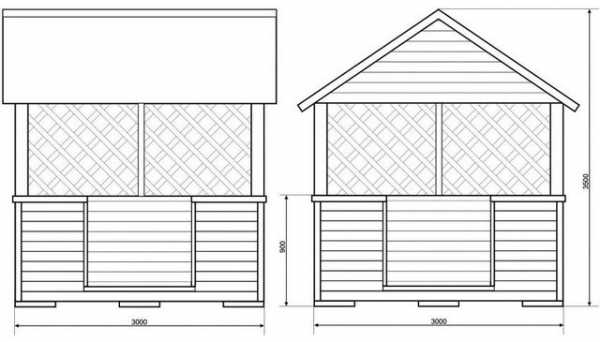

2. Далее следует выбрать проект беседки 3х3 метра, их различные варианты представлены на нашем сайте. Для открытой местности лучше сооружать полузакрытую беседку, одна или две стенки которой доходят до самого верха. Располагать их следует со стороны преобладающего направления ветра для Вашего региона;
3. Если место установки защищено от ветра, а ее использование будет нерегулярным, Вам отлично подойдет садовый тент беседка 3х3 м без стенок, сооружение которого обойдется немного дешевле и займет меньше времени.

Обустройство фундамента

Определившись с проектом и закупив необходимые материалы можно приступать к строительным работам. Первым делом нужно спланировать территорию и изготовить столбчатый фундамент для будущей постройки.

1. Подготовка участка. На выбранном участке земли снять плодородный слой почвы и выполнить на грунте по контуру будущей постройки чертеж беседки 3 на 3 метра;
2. Разметка. По углам квадрата, по центру его сторон и на пересечении диагоналей выкопать приямки под столбики фундамента глубиной ~500 мм. Таким образом, их количество получится 9 шт. а расстояние между их осями составит 1500 мм. Дно приямков уплотнить и засыпать слоем ПГС толщиной 200 мм;

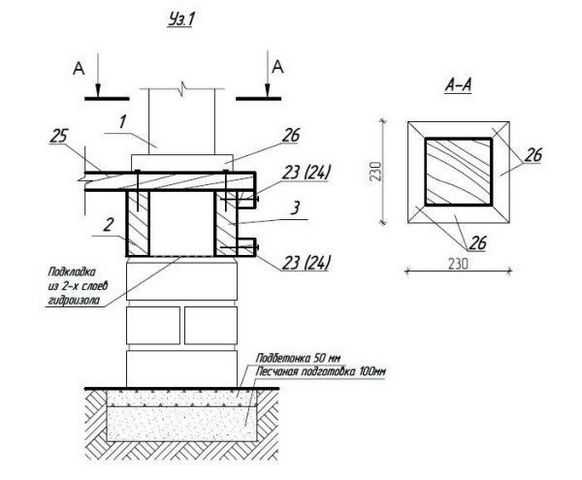

3. Установка столбов. Сверху выложить столбики из кирпичей, связывая их цементно-песчаным раствором. В основании каждого столба должно находиться два кирпича. Их количество довести до высоты столбика 250 мм над уровнем грунта;

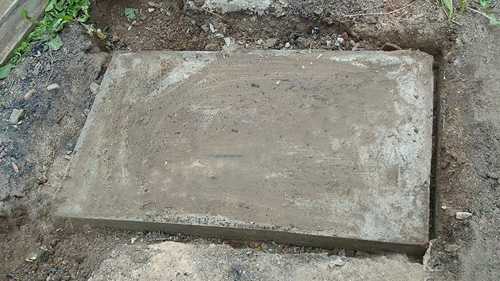

4. Монтаж закладных. При помощи строительного уровня вывести верхнюю плоскость опор в одну линию с горизонтом. В угловые столбы вмонтировать на цементный раствор стальной пруток D 10-12 мм на глубину 200 мм, таким образом, чтобы еще 200 мм осталось на поверхности;
5. Гидроизоляция. Снаружи столбы покрыть битумной мастикой, а сверху положить один или два слоя рубероида, после чего ямы заполнить ПГС и утрамбовать.

  Обратите внимание!

При закладке фундаментных столбов дальнейшие работы по установке беседки можно выполнять только после полного отверждения цементного раствора кирпичной кладки.

Сооружение основания и пола беседки

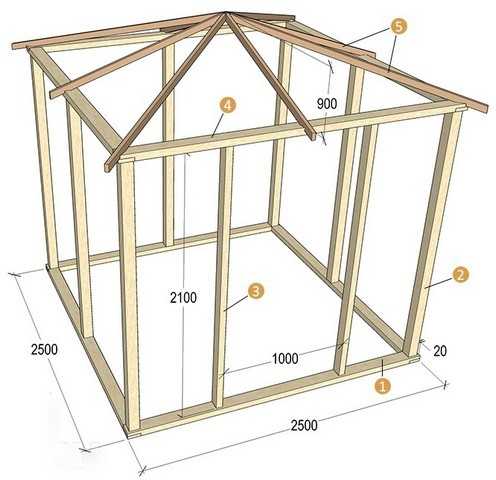

В своем основании квадратная беседка 3х3 метра выполнена из четырех деревянного брусков 100х100 мм, которые располагаются по периметру ее сторон, а также пятого, который устанавливается по центам двух противоположных сторон квадрата.

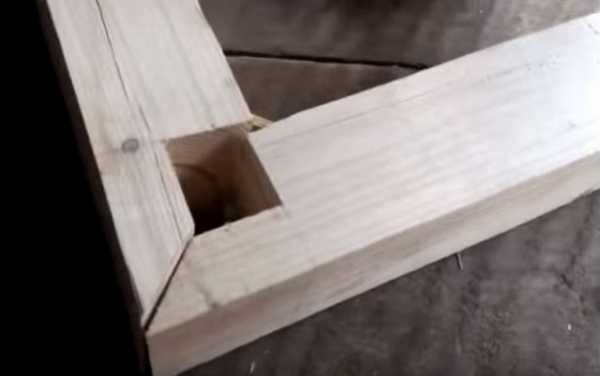

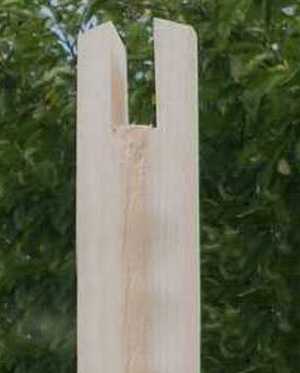

1. С двух сторон каждого бруса нужно сделать вырезы для соединения несущих балок основания вполдерева и просверлить отверстие D12 мм для стального прутка, выходящего из фундамента. Таким же образом нужно поступить с пятым брусом, сделав ответные вырезы для него по центрам противоположных балок.
2. Балки расположить на столбиках фундамента, продев прутки в отверстия и соединив их края вполдерева. Проверить по уровню их соответствие горизонту, и скрепить между собой при помощи саморезов.

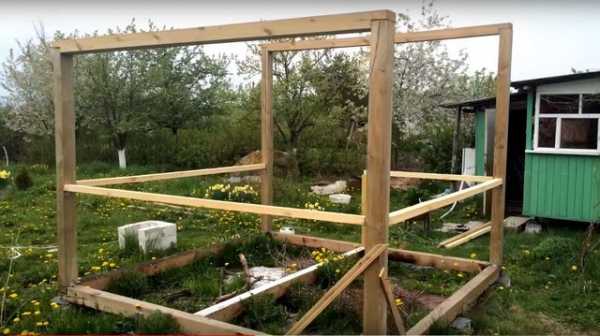

3. Подготовить 4 бруса сечением 100х100 длиной 2300 мм. При помощи электрорубанка на углах снять фаску 10 мм. В верхней части сделать пропил 40х100 мм для установки диагональной стяжки, а в нижнем торце по центру высверлить отверстие для прутка D12 мм.

4. Установить вертикальные опоры по углам основания, выровнять их по уровню и закрепить при помощи раскосов из бруса 40х80.
5. Из досок 40х100 собрать диагональную стяжку соединив их крест-накрест вполдерева, по краям сделать вырезы для вставки в пропилы вертикальных столбов. Подняв стяжку наверх и вставив ее края в пропилы, прикрепить ее к столбам при помощи саморезов.
6. В верхней части столбов по периметру закрепить горизонтальную обвязку крыши из доски 50х100.
7. На балки основания всплошную без зазоров уложить деревянный настил пола из доски толщиной 40 мм.

Таким образом, должна получиться жесткая конструкция из основания, вертикальных опор и горизонтальных балок кровли.

Изготовление кровли

Кровля, или другими словами тент для беседки 3х3 будет выполнена по классической схеме с горизонтальными балками, закреплёнными на вертикальных опорах и опирающимися на них стропилами на которые укладывается обрешетка для кровельного материала.

Верхний край стропил в центральной части кровли соединяется с опорным столбиком.

1. Для начала нужно изготовить сам столбик, который вырезается из бруса 100х100 длиной 800 мм. При помощи рубанка ему нужно придать восьмигранную форму, а с одной стороны сделать вертикальный пропил 50х100 мм.
2. В качестве стропил нужно использовать доски 50х100 мм, сделав в них вырезы и соединив под углом вполдерева.
3. Столбик устанавливается по центру перекрестия диагональной стяжки. В его верхний пропил вставляется соединенная пара стропил, нижний край которых вставляется и крепится саморезами в верхний пропил вертикальных опор. Таким образом, нужно установить все четыре угловых стропила.
4. Промежуточные стропила крепятся верхним концом к опорному столбику, а нижним к горизонтальной балке верхней обвязки крыши.
5. Поверх всей конструкции набивается обрешетка из доски 25 мм и укладывается гидроизолирующий кровельный материал, образуя таким образом, четырехскатную крышу.

Чтобы покрыть тент на беседку 3х3 чаще всего используется мягкая битумная черепица или металлический профильный лист нужного цвета.

Стены беседки

Закончив обустройство кровли можно приступать к изготовлению стен. Существуют различные чертежи беседок для дачи, среди которых каждый хозяин может выбрать для себя наиболее подходящее решение.

Варианты стен в беседке;

1. Сплошная зашивка. В качестве наиболее простого и недорогого варианта сплошной зашивки стен можно порекомендовать установить на стены обрешетку из обрезков брусков, на которую с одной или с двух сторон набить всплошную деревянную вагонку.

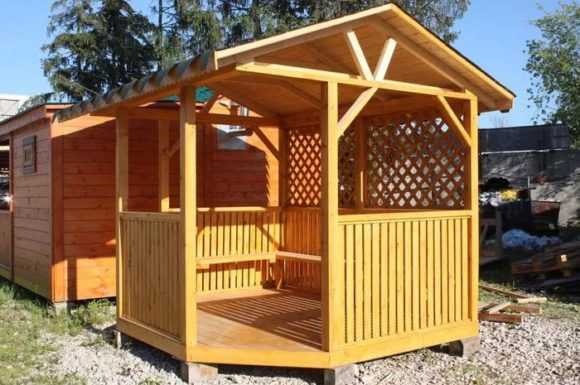

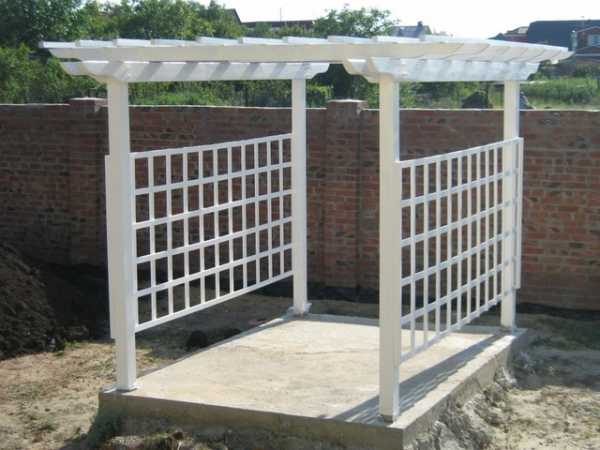

2. Решетки из дерева. Как вариант защиты от солнца можно использовать решетчатую зашивку стен, которая будет создавать тень, и не будет препятствовать свободному продуванию ветром.
3. Живая изгородь. Открытую беседку по периметру можно обсадить кустистыми или вьющимися растениями, которые образуют живую изгородь, дающую тень.

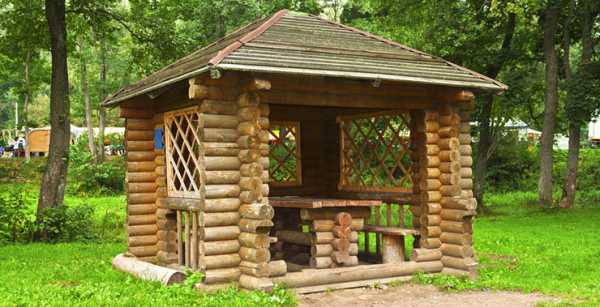

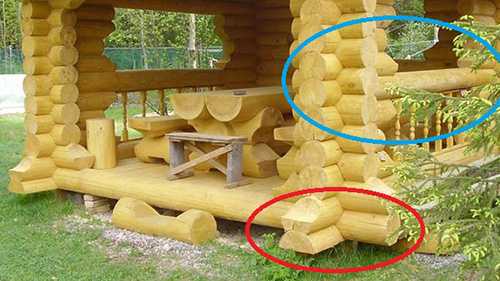

4. Имитация сруба. Для имитации деревянного домика из бревен можно нижнюю часть беседки обшить брусом или блок-хаусом, а поверх него установить массивные подоконники.

  Обратите внимание!

После окончания отделочных работ всю беседку можно покрыть тонированной защитной пропиткой определенного цвета. Кроме своей защитной функции она придаст Вашей постройке необходимый оттенок.

Заключение

Сооружение любого строительного объекта, будь то жилой дом или беседка 3 на 5 на 3 на 5 требует ответственности и серьезного подхода к делу, однако пугаться этого не стоит. Такое несложное сооружение как беседка для дачи 3х3 метра не отнимет много времени, зато в дальнейшем не один год будет радовать вас и ваших гостей теплыми летними вечерами.

Не ленитесь посмотреть видео в этой статье, а свои вопросы и пожелания можно оставлять в форме для комментариев.

Другие статьи на нашем сайте

Похожее

stroymasterclass.ru

чертежи и размеры из дерева, металла, поликарбоната, кирпича

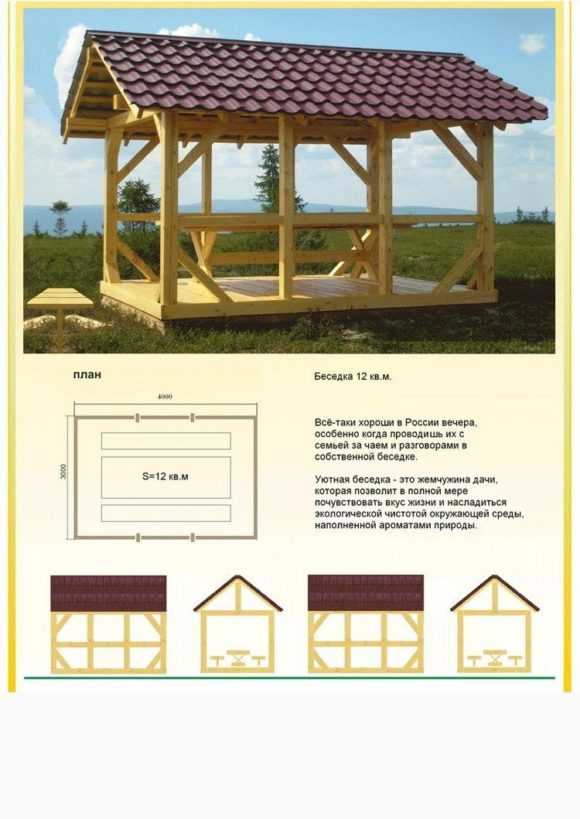

Построить беседку 3 на 4 своими руками довольно просто, если воспользоваться качественными чертежами и правильными размерами. Уютный и оригинальный садовый домик можно построить из материалов: дерево, металл, поликарбонат, кирпич. Каждый будет хорошо выглядеть в отдельности или в сочетании с другими материалами. Главное, чтобы беседка органично дополняла участок, вписываясь в общий стиль.

Беседка 3х4: характеристики и виды

Беседка — это место для отдыха летним вечером и дополнительный декор участка. Чтобы все постройки гармонично сочетались между собой, следует тщательно выбирать место, чертёж, материал. Необходимо продумать наиболее удобную форму и назначение сооружения. Будет ли это постройка для отдыха семьи, детских игр или приготовления шашлыков. Беседку построить намного легче самостоятельно, чем дом. Но и эта наполовину декоративная постройка имеет свои нюансы, которые важно знать мастеру.

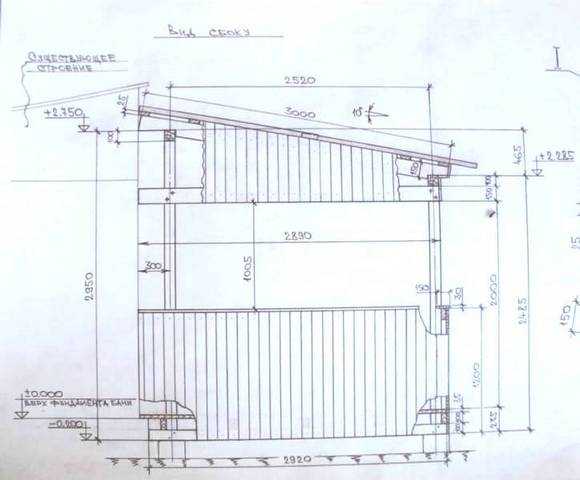

С односкатной крышей: чертежи

Заслужила популярность у дачников беседка с односкатной крышей. В отличие от других вариантов, такая постройка создаёт ощущение значительного открытого пространства внутри, доступа воздуха и солнца. Беседку с односкатной крышей можно оборудовать в качестве летней кухни, установить мангал или барбекю. Важно использовать грамотные чертежи и советы опытных строителей. Нюансом этой конструкции может служить количество столбиков, в зависимости от эскиза. Также высота стен разная: одна сторона будет выше другой. Плюсы дачного домика:

• малый вес относительно других конструкций;
• небольшие затраты бюджета;
• пониженные характеристики парусности;
• значительная прочность;
• многофункциональность использования.

Перед тем как строить беседку, нужно выбрать место её расположения. Если садовый домик предназначена для открытого пространства, наклон крыши должен быть ниже. Для зарытых участок, наклон лучше увеличить.

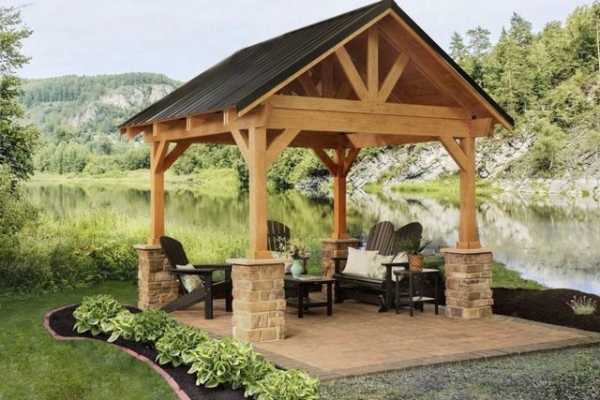

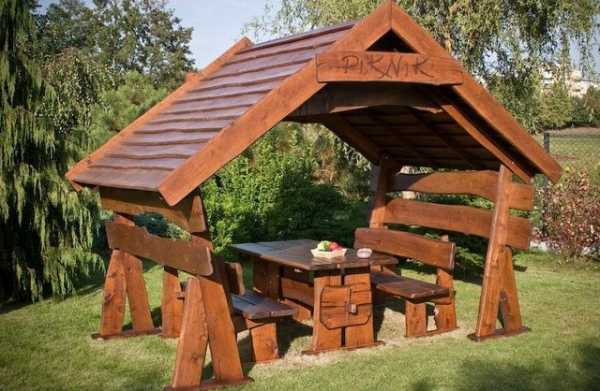

С двухскатной крышей: чертежи

Конструкция с двускатной крышей — самый универсальный вид для небольших построек в переменных климатических условиях. Одна из задач такой крыши — защищать внутреннее пространство от осадков. Прежде чем приступать к проектированию, стоит решить какого плана нужна постройка. Это должна быть основательная беседка с двухскатной крышей и мангалом или лёгкий солнечный павильон для летнего чаепития. Перед строительством домика самостоятельно, лучше выбрать более простой вариант и просчитанные чертежи. Преимущества конструкции:

• надёжная защита от ветра, дождя, снега;
• богатство выбора стиля;
• разнообразие форм и оформления.

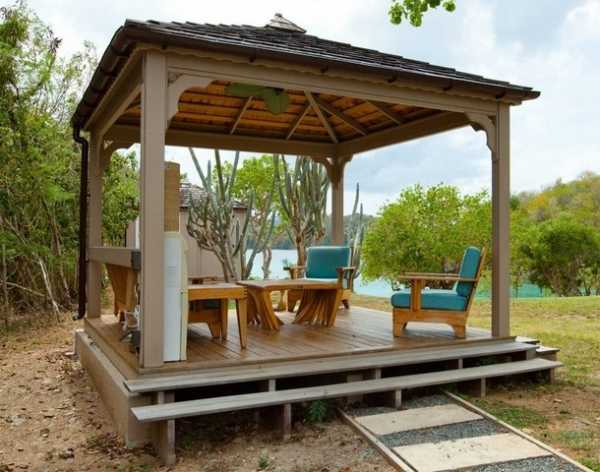

С четырёхскатной крышей: чертежи

Если односкатные и двускатные крыши кажутся простыми и незатейливыми, можно построить беседку с четырёхскатной крышей. Она будет выглядеть более солидно и получит законченный образ благодаря крыше. Использовать такой домик можно для встречи друзей, семейных вечеров, детских игр. Вариантов оформления конструкции очень много. Преимущества построек с четырёхскатной крышей:

• защита от дождя и снега;
• оформленный вид всей конструкции;
• разнообразие стилей для крыши.

Что потребуется для работы

Беседка, размеры которой вписываются в рамки 3 на 4, это самый простой вариант для сооружения своими руками. Она не будет дорого стоить, её постройка вполне доступна для самостоятельной реализации, такая конструкция подойдёт для разных целей использования. Также она украсит собой участок и создаст дополнительное место для досуга или праздника. Для работы потребуется следующее:

1. Грамотный чертёж, который можно найти в каталоге или заказать индивидуально.
2. Материалы: брусья, доски, кирпичи, черепица, цемент, скрепляющие материалы.
3. Инструменты: рубанок, рулетка, карандаши, дисковая и циркулярная пила, шуруповёрт.

Как рассчитать материал

Для быстрого и качественного сооружения беседки 3 на 4 своими руками, необходимы чертежи и размеры из дерева. Прежде чем приступать к постройке, нужно рассчитать все материалы, которые понадобятся для садового домика. Для начала мастер должен выбрать стиль, разработать проект, продумать количество деталей и инструментов. Это покажет общую стоимость беседки:

• деревянные брусья с разным сечением: 10х10 — 15 единиц; 5х10 — 19 единиц;
• кирпичи;
• цемент М400;
• покрытие крыши, по умолчанию — черепица;
• рейки 20х30 мм сечения;
• вагонка — 22 квадрата;
• доски кровельные;
• шпунтованная доска — 12 квадратов;
• саморезы.

Постройка своими силами

Для собственного дачного участка можно приобрести готовую беседку от фирмы-застройщика. Но и построить её самостоятельно большого труда не составит. В итоге она станет радостью и гордостью владельца. Конструкция 3 на 4 подразумевает небольшое сооружение квадратное, прямоугольное или круглое в плане. Если, это первый самостоятельный проект, можно выбрать постройку из более простых и дешевых. Детально прописанные следующие шаги помогут построить красивый, прочный дачный домик самостоятельно и поэтапно.

https://youtu.be/Fk-cvSvEnCQ

Фундамент

Беседка — это лёгкое строение, часто из дерева, капитального основания оно не потребует. Здесь можно заложить блочный фундамент, который прослужит не одно десятилетие. Для начала, нужно подготовить участок: убрать траву, разровнять землю. Затем, по уровню установить 9 блоков 20х20х40 см. Поверх них положить рубероид, который защитит нижнюю обвязку от гниения.

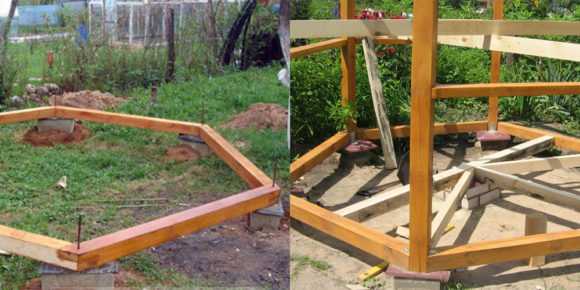

Нижняя обвязка и установка столбов

Основу из деревянного бруса размерами 150х100 см выкладывают для установки столбов. Внутри неё крепят лаги, на которых размещают доски напольного покрытия. Далее, нужно вертикально зафиксировать столбы. Чтобы справиться с этим делом успешно, следует совершить следующие действия:

• поместить столб на обвязку;
• использовать временные откосы для фиксации;
• надёжно закрепить уголками из металла;
• убрать откосы, которые были установлены временно.

Перед тем как возводить постройку из древесины, все части следует обработать специальными средствами защиты и лаком в несколько слоёв. Это убережёт материал от сырости и насекомых.

Верхняя обвязка, поперечные перила и пол

К столбам-опорам по периметру крепят брусья с сечением 10х10 см. Таким образом, делают верхнюю обвязку, которая будет служить для стропильной крыши. Между столбами монтируют поперечные перила, которые закрепляют уголками из металла. При их креплении, нужно оставить открытые проёмы для входа и окон.

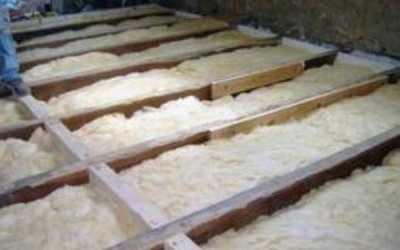

Чтобы начать работы с полом, нужно закрепить лаги к брусьям нижней обвязки. Теперь, можно начинать укладывать пол. Для этого подойдут доски 40 на 100 на 6000 мм. Можно выбрать другие размеры и подобрать породу дерева, подходящую для конструкции. Материал для пола фиксируют накрепко гвоздями, чтобы получить надёжный и прочный, ровный деревянный пол.

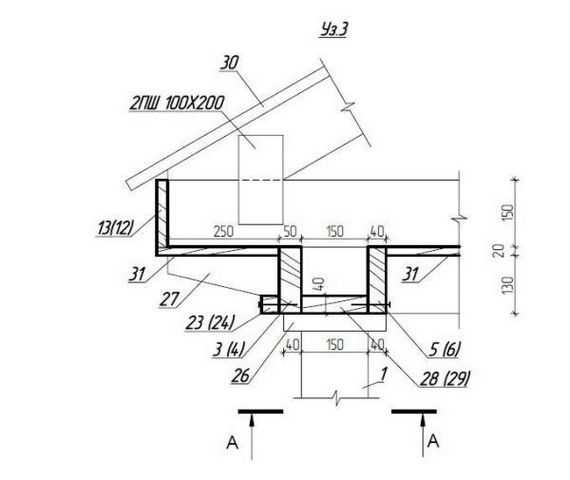

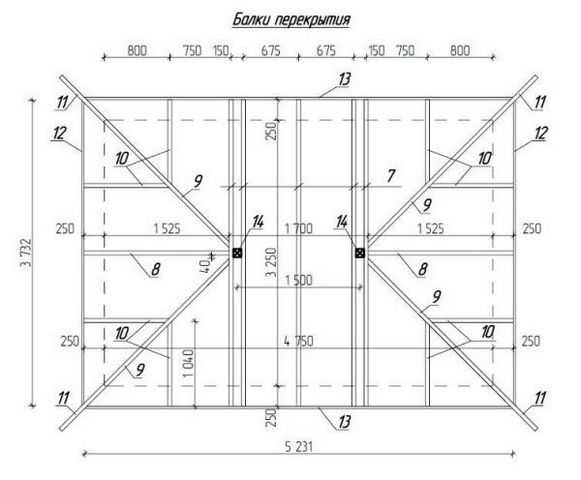

Стропильная система крыши и кровля

Самые простые виды кровли для самостоятельного монтажа — это односкатная и двускатная. Для варианта с односкатной крышей, следует просто сделать верхнюю обвязку с уклоном. Здесь достаточно закрепить верхние брусья, наклонив их на 10 или 20 градусов. Кровельные материалы можно монтировать прямо на верхние лаги. Для этого не требуется дополнительных материалов. Такое решение можно использовать для кровли из металлического профиля. Металлочерепицу или шифер лучше крепить на обрешётку. Для этого необходимо прикрепить к верхней обвязке доски. Сам материал кровли нужно крепить к доскам саморезами.

Если крыша двускатная, необходимо сначала собрать стропильную систему. На ребро устанавливают вертикально доски или брусья. Сверху стропил крепят обрешётку, а на неё уже шифер или черепицу. Если следовать всем правилам, то стропила следует устанавливать стык в стык, но можно сделать немного проще и монтировать металлическими уголками. Также, необходимо обеспечить гидроизоляцию, чтобы предотвратить гниение древесины. Самый простой материал — это рубероид, но можно использовать более новые мембранные материалы.

Для крыши лучше использовать металлочерепицу, шифер или профнастил. Последний материал относится к надёжным и недорогим типам кровли. Его укладывают на не утеплённую крышу, монтируют саморезами с шайбами. Один из недостатков такого покрытия — его шумовые эффекты во время дождя. Поэтому каждый хозяин выбирает для себя актуальный вариант.

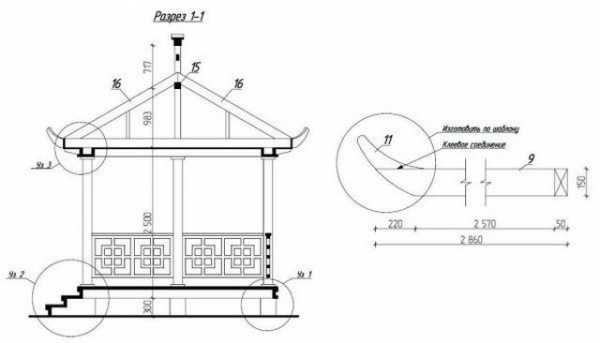

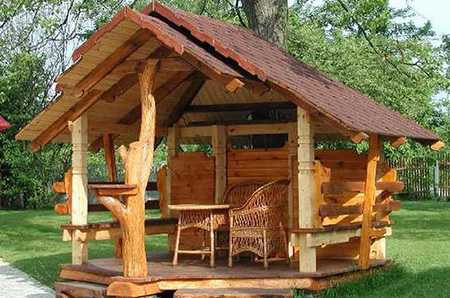

Если в планах создание беседки с четырёхскатной крышей, то необходимо выбрать стиль. Задача крыши — достойно венчать дачный домик, сделать его более долговечным и интересным. Каждый вид, предполагает использование своих материалов и техники укладки. Чтобы удивить друзей или добавить изюминку в оформление участка, можно выбрать из следующих вариантов:

• шатровая;
• китайская;
• вальмовая;
• датская.

Обшивка стен

Для законченного вида требуется не только сделать красивую крышу, но и обшить стены. Самый популярный, доступный вариант для самостоятельной постройки и оформления домика — это дерево. Разнообразие пород, позволяет выбрать любой вариант для мастера. Но, если есть намерение, чтобы беседка более эффектно смотрелась в готовом виде, можно поэкспериментировать с материалом для стен. Здесь подойдут четыре популярных материала: рейки, вагонка, ОСП, сайдинг.

1. Оформление стен из реек создаст визуальный образ лёгкой и невесомой постройки. Но не защитит от дождя и ветра.
2. Если использовать вагонку, то она сделает садовый домик красивым и аккуратным. Выбирать стоит из хвойных пород, смолы которые находятся внутри лучше защитят древесину от влажности.
3. ОСП — ориентированно-стружечные плиты обладают многими преимуществами: прочность, приятная текстура, невысокая стоимость. Но они насыщены фармальдегидами, что может нанести вред здоровью.
4. Универсальный материал для облицовки — сайдинг. Он долго служит, не пропускает влагу, устойчив к перепадам температуры. Сайдинг не экологичен, это единственный его недостаток.

В зависимости от проекта, количество материалов может меняться. Возможно, в ходе работ, появится намерение добавить элементы или, наоборот, выбрать вариант подешевле.

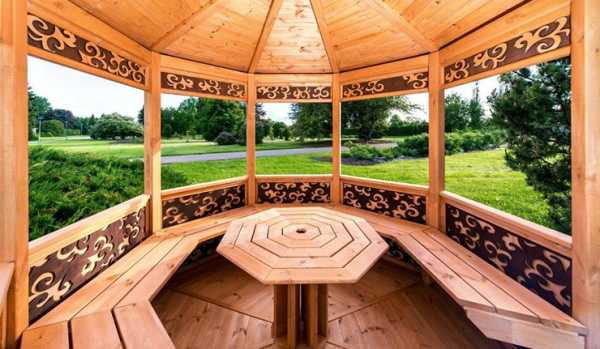

Декор и дизайн интерьера

Как оформить беседку, чтобы она выглядела ещё более уютной и красивой. Здесь можно использовать немало интересных идей. Для дачного домика все материалы должны быть практичными и не нуждаться в постоянном уходе. Стиль декора может придать постройке элегантности, подчеркнуть естественность материалов или сделать её более удобной. Красиво украшенная беседка, будет хорошим фоном на праздничных фото. Для этого можно использовать следующие элементы:

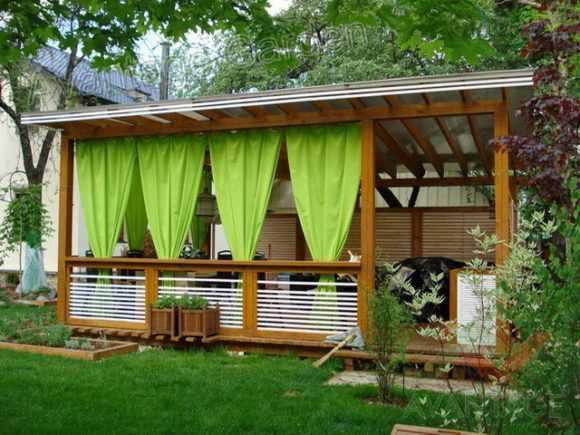

• шторы;
• жалюзи;
• подушки;
• цветы;
• декоративные обрешётки;
• витражные стёкла.

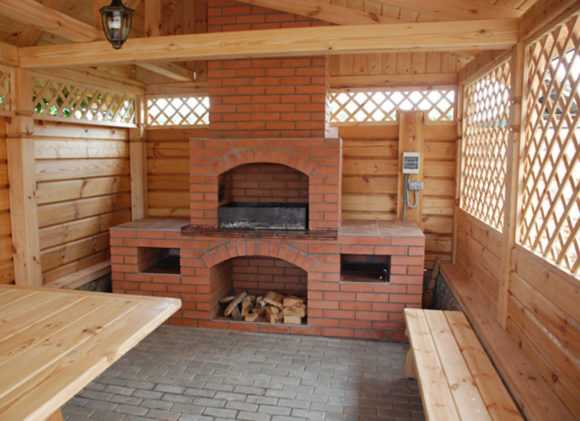

Беседка 4х3 с мангалом

Многие дачники не представляют своего отдыха без жаренных на огне шашлыков. Поэтому садовый домик может быть построен с мангалом. Его можно сделать стационарным или приобрести переносной. В беседке он не займёт много места, даже если её размеры 3 на 4. На этапе планирования, стоит отметить расположение мангала на чертеже. Ведь для него потребуется дополнительная защита от ветра и осадков. Место для барбекю нужно обложить кирпичом или поликарбонатом. Дерево беседки, стоит обработать специальным средством, которое повышает сопротивляемость огню.

Лёгкий домик для дачи может быть открытого или закрытого типа. Его можно использовать как удобную летнюю кухню в тёплый период или дополнительное жилое место. Утеплённые стены и хорошая вентиляция позволят проводить здесь время и зимой. Нужно иметь в виду, изготовление фундамента из плит, если мангал будет постоянным дополнением к беседке. Направление ветра, также имеет значение, чтобы дым не накрывал другие строения на участке.

Беседки из металла, поликарбоната, кирпича

Дачный домик из дерева всегда смотрится органично и естественно. Дерево сохраняет тепло и добавляет уюта. Но не стоит ограничиваться этим материалом. Габариты постройки 3 на 4 позволяют проявить фантазию и возвести беседку не только из дерева, но из других доступных материалов. Сооруженная самостоятельно для своей семьи, она будет гармонично выглядеть на участке из следующих материалов:

1. Беседки, украшенные металлической художественной ковкой, выглядят эффектно. Ажурные украшения в виде растительных мотивов или плавных линий украсят постройку. Но в жару профильные трубы, прутья или металлические ленты, будут нагреваться и сделают пребывание внутри некомфортным.
2. Поликарбонат визуально расширяет границы постройки. Он прозрачный, пропускает свет и удерживает тепло в прохладную погоду.

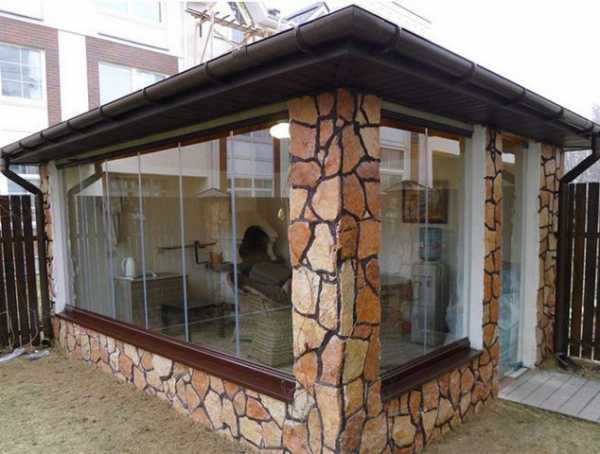

3. Стены кирпича сделают беседку добротной и долговечной, придав ей несколько монументальные черты.

При строительстве беседок всё чаще применяют не один материал, а несколько. Это может сделать домик более прочным, красивым и оригинальным.

В завершение

Беседка для дачи размерами 3х4 — это хороший вариант, чтобы построить своими руками. Для её возведения необходимы элементарные строительные навыки, но зато результат окупит затраченное время и силы. Уютный уголок для семейного досуга украсит садовый участок и станет удобным местом отдыха. Любую мечту возможно воплотить самостоятельными усилиям.

roof-tops.ru
