прямоугольных, шестигранных и восьмигранных, 46 ФОТО примера, а также советы как сделать схему беседки с мангалом, барбекю, камином

Беседка – непременный атрибут приусадебного участка. Интернет пестрит предложениями купить готовые чертежи беседок для самостоятельного строительства, или доверить возведение малой архитектурной формы профессионалам. Но зачастую, существующие предложения по каким-либо причинам не соответствуют запросам владельцев участков, то размер не подходит, то форма и дизайн не устраивает, то просто дорого. Да и само по себе строительство беседки — процесс не сложный и вполне осуществимый своими руками.

Содержание:

Это статья посвящена тому, как составить план, чертеж и схемы узлов беседки, как определиться с размерами в зависимости от предназначения постройки, как правильно разместить мангал, место для отдыха, кухню и т.д. И конечно мы подобрали для вас готовые схемы и чертежи беседок.

На фото планировка пространства с мангалом, угловые конструкции экономят место

Схема размещения

Первое, с чем необходимо определиться: где будет стоять постройка. Для этого вам потребуется план участка в удобном для вас масштабе, на котором обозначены: основное строение (дом), хозяйственные постройки (баня, сараи), схемы садовых дорожек, деревья.

Совет: Многолетники лучше не вырубать, они еще послужат для тени и создания ландшафтного дизайна.

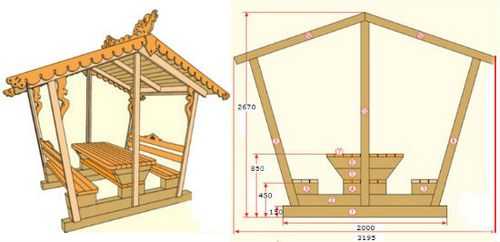

Чертежи беседки садовой сделанной своими руками, на схеме прямоугольная постройка из бруса

Беседки своими руками с чертежами, фото навеса из бревна нестандартной простой формы с угловым мангалом

Внимательно изучите план приусадебного участка, с учетом совокупности обстоятельств, и отметьте на схеме, где, на ваш взгляд, беседка будет уместна более всего. Лучше ее разместить в глубине сада, в конце дорожки, между деревьев. Расстояние от основного дома 3-5 м. Если постройка планируется с мангалом, камином или печью, то ее желательно отдалить от основного жилого строения больше чем на 8 м.

План беседки для дачи, самостоятельный чертеж с размерами

При составлении чертежа не забудьте про фундамент. Для дачных беседок оптимально устраивать столбчатое основание. Расстояние между столбами 1500-2000 мм, под каждую вертикальную опору. Сечение столба 300*300, 400*400 мм. При разметке схемы фундамента на местности следует с каждой стороны прибавить по 100 мм, чтобы основание было больше габаритов постройки.

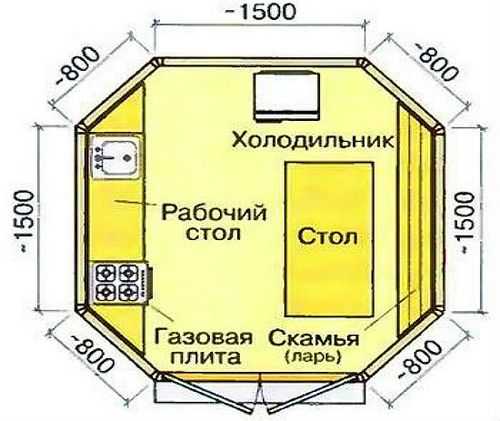

Приблизительная схема размещения мебели 8 ми угловой постройке

Функционал и размеры – что надо знать

Беседки, прежде всего, строят для комфортного отдыха на открытом воздухе, а это значит, что они должны быть удобными, прочными, надежными, все должно быть под рукой, ничего не должно мешать, раздражать. А для этого следует знать некоторые правила эргономики.

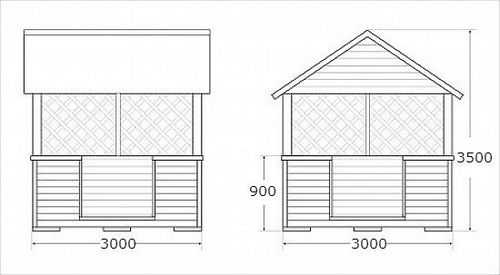

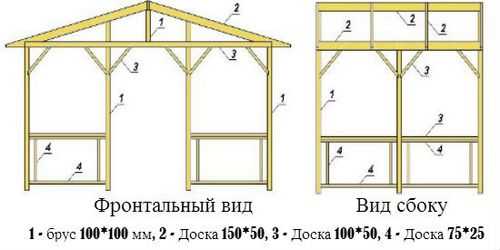

Типовой чертеж прямоугольной конструкции

Как правило, прямоугольные постройки имеют двух- (как на схеме выше) или четырехскатную крышу

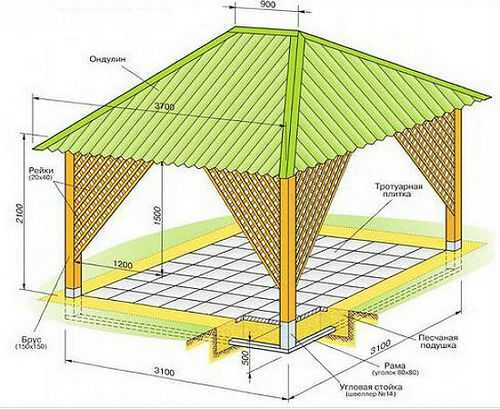

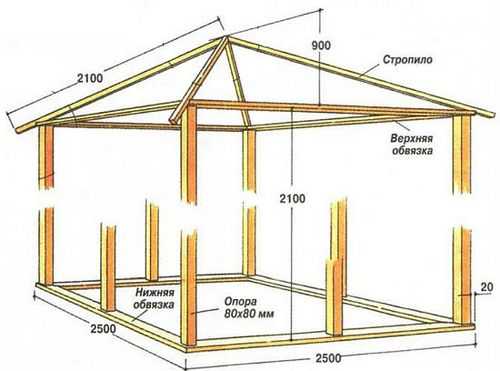

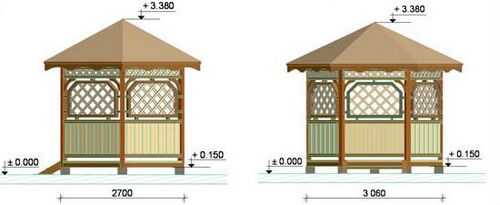

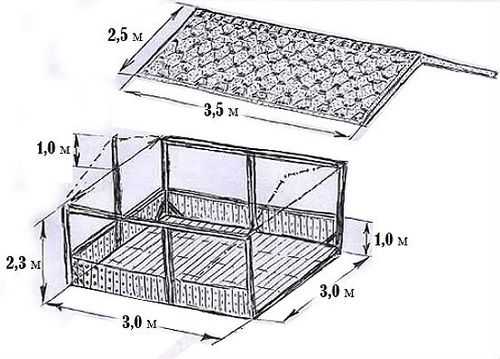

Деревянные беседки, чертежи квадратной постройки с четырехскатной крышей

Стандартная ширина стола 600-800 мм, длина 800 мм — для размещения 4, 1200 мм — для 6 человек. Удобный размер сидушки стула или лавки – 400-450 мм. Таким образом, минимальная ширина беседки 1500 (600+450+450) мм, длина 1500-2000 мм.

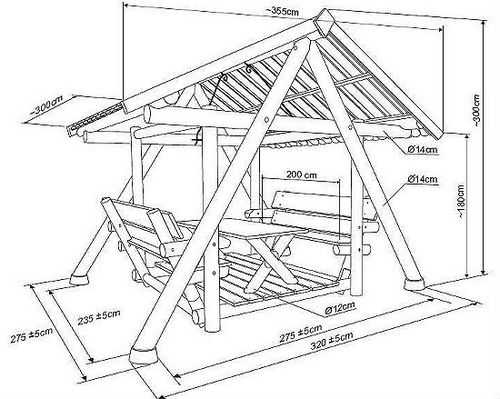

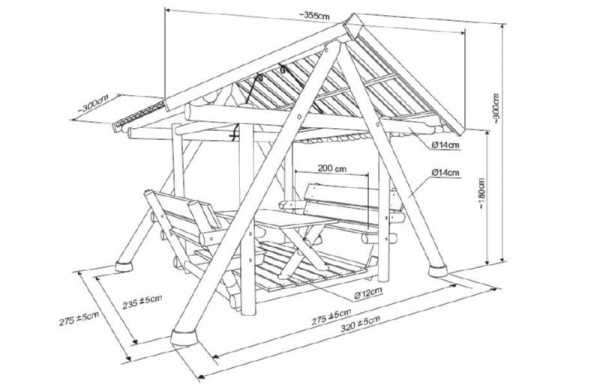

Дачные беседки своими руками, чертежи мини конструкции из бревна

Примечание: При необходимости габариты беседки можно уменьшить, в таком случае лучше остановить свой выбор на маленькой, каркасной постройке-навесе, пример смотрите на схеме ниже.

Схема беседки для маленького участка

Изделие на металлокаркасе, размеры схематично, длину и ширину беседки можно изменять под ваши потребности

Для комфортного размещения одного человека необходима площадь по полу – 2 м², следовательно, оптимальный размер беседки для компании 4-8 человек – 3*4 м, 4*4 м (12-16 м²).

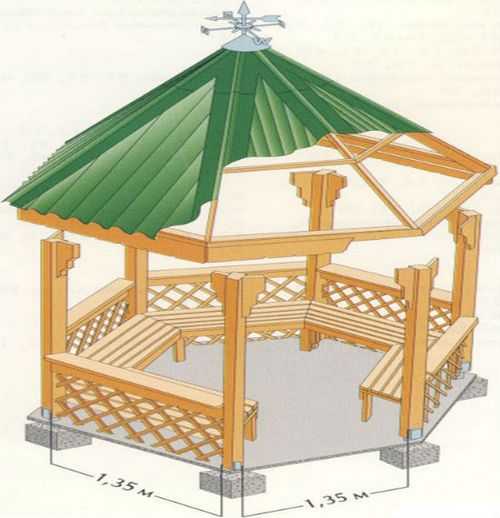

Беседки шестигранные своими руками, чертежи стандартной деревянной конструкции

Если планируется не только место для посиделок, но и зона для отдыха, с креслами и шезлонгами, тогда площадь беседки вычисляется из расчета 4 м² на 1 человека.

Чтобы правильно сделать чертеж беседки с мангалом или камином, при расчете площади необходимо учесть габариты печи. Оптимальная глубина кирпичного мангала 750-1000 мм (3-4 длины кирпича), ширина – 1200 мм (10 ширин кирпича).

Чертеж стандартного мангала

Кроме мангала или барбекю, сбоку от него, для удобства следует предусмотреть рабочий стол шириной 600-800 мм, к нему, желательно, мойку – ширина 600-800 мм, а с другой стороны место для хранения дров, для симметрии такое же расстояние. Исходя из этого, минимальная длина кухни, включая печь, 2400-3400 мм.

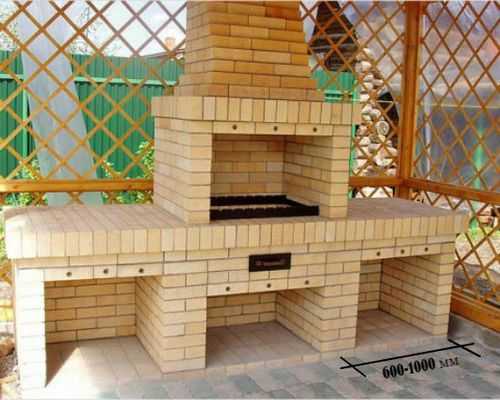

Схема мангала с рабочей зоной

Перед мангалом необходимо предусмотреть свободное место 1000-1200 мм, чтобы свободно передвигаться во время готовки, и жар не мешал сидящим за столом. Таким образом, при составлении чертежа беседки, кроме места для посиделок 8-12 м², под мангал следует выделить дополнительную площадь: минимум — 2400*1750 мм, с комфортом – 3400*2200 мм.

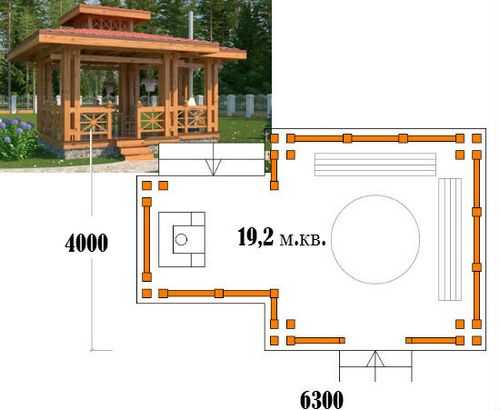

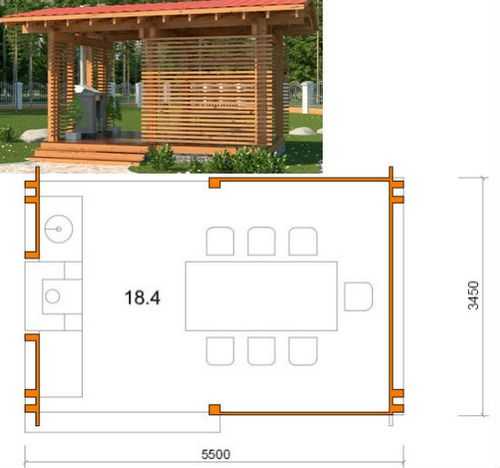

Беседка с мангалом, чертеж размещения мебели

Схема постройки с мангалом, деревянные конструкции следует обработать огнестойким составом

Для экономии места печь можно установить в углу беседки, или сделать отдельный навес на площадке возле постройки.

Чертежи беседок с мангалом, такая форма постройки способствует удобному зонированию кухонной и столовой зоны

Форма и конструктивные особенности

Помимо того что беседки бывают открытые и закрытые, они еще разнятся и по форме: прямоугольные, многогранные, круглые, комбинированные и т.д.

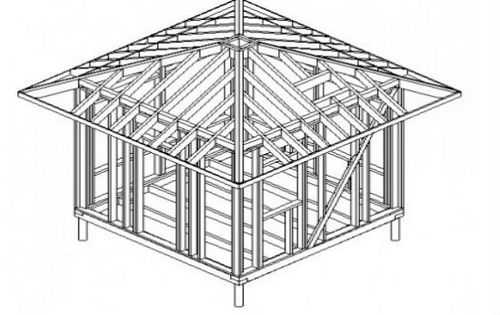

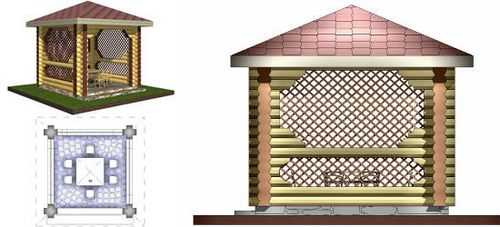

Схема сборки закрытого квадратного садового летнего домика под четырехскатной крышей

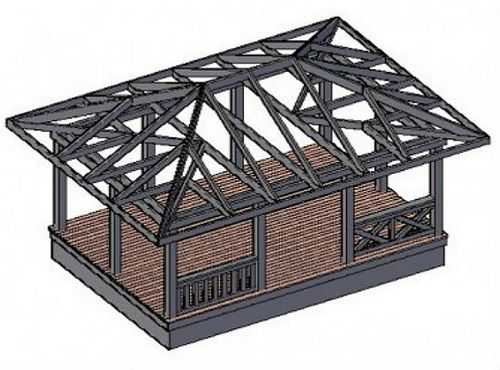

Схема большой беседки из дерева под вальмовой крышей, по фундаменту 4*6 м

Проще всего сделать чертеж прямоугольной беседки, но и здесь подстерегают подводные камни: при переносе схемы на участок, следите, чтобы углы были строго 90^о, диагонали одинаковые, или воспользуйтесь правилом египетского треугольника.

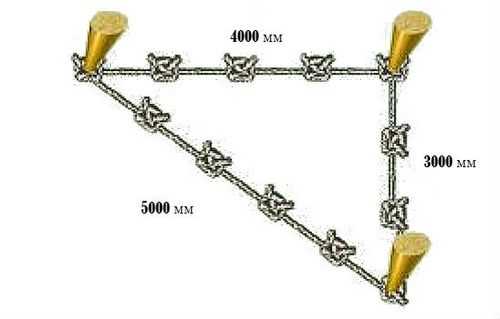

Разметка участка под беседку

Отмерьте по одной стороне 3,0 м, по другой 4,0 м, соедините точки по прямой, проверьте геометрию, если соединительная линия равна 5,0 м, то угол 90^о

Простые правила для построения схем

Чертежи многорганных конструкций при самостоятельном проектировании вызывают некоторые затруднения. Но напомним вам всего несколько правил из школьного курса. Так, например, шестиугольник с равными сторонами всегда состоит из 6 равносторонних (все стороны равны, а углы = 60^о) треугольников. Либо из двух равных трапеций.

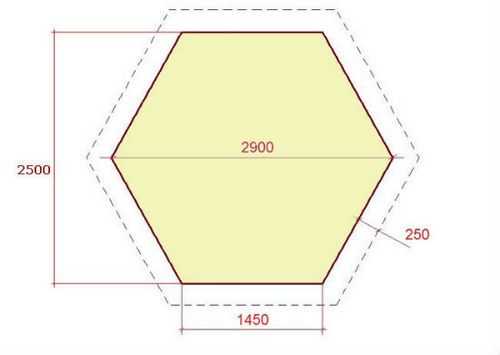

Схема, как просто начертить основание шестигранной беседки

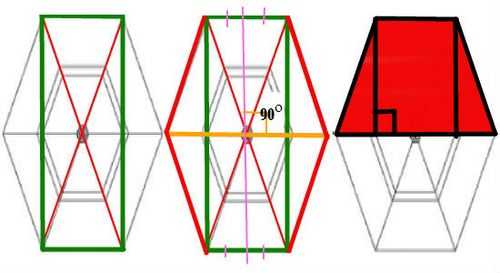

Если требуется изменить форму беседки, например, увеличить какие-то стороны, то сначала рисуется прямоугольник (на схеме ниже зеленой линией), затем чертятся его диагонали, находится середина. От точки пересечения диагоналей, перпендикулярно длинным сторонам прямоугольника, откладываю одинаковые отрезки (на схеме желтая линия), далее точки соединяются. Или все так же можно начертить 2 равные трапеции с общим основанием, высота трапеции должна равняться половине стороны беседки.

Шестиугольная беседка своими руками чертежи, если требуется изменить длину сторон

Чтобы начертить восьмиугольную беседку, ее основание так же нужно разложить на простые фигуры, как показано на схеме ниже.

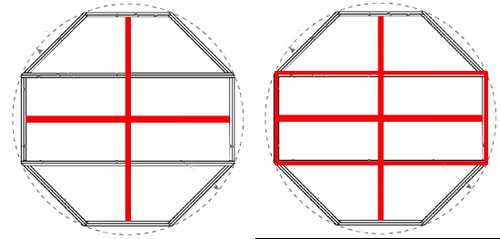

Чертятся 2 перпендикулярно пересекающиеся линии, равные длине и ширине конструкции, строится прямоугольник, одна сторона которого равна боку постройки, другая — ширине

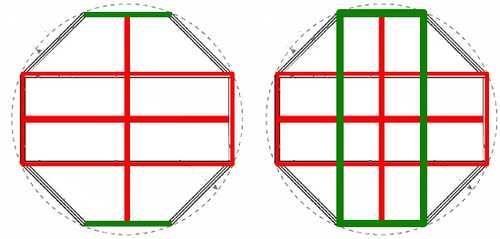

Далее строится второй прямоугольник (на схеме зеленый)

Чертеж беседки 8 гранной, на схеме желтым цветом отмечено, как соединять стороны многоугольника

Чтобы увеличить количество сторон в многоугольнике, достаточно начертить еще один прямоугольник и соединить вершины по контуру, как показано на схеме

Проекты беседок – строим своими руками

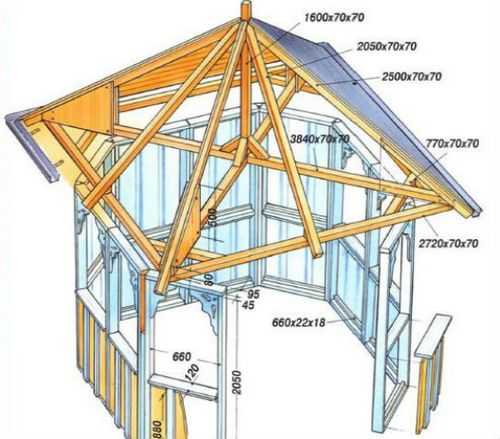

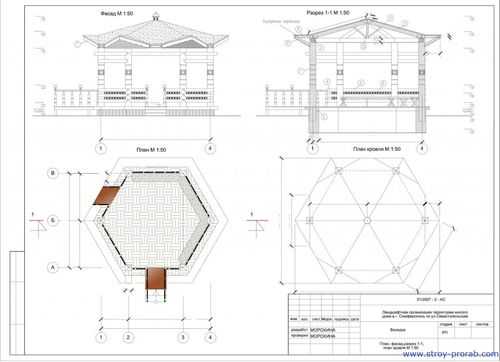

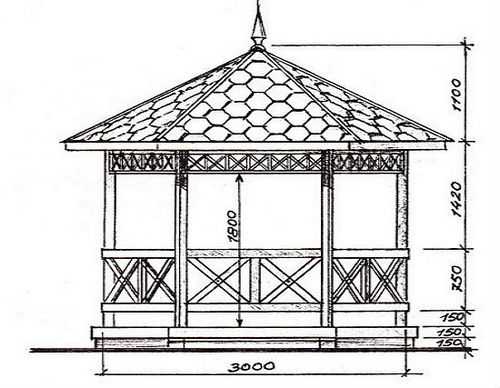

Чертеж беседки из дерева, 6 гранная конструкция

Схема основание и крыша 6 угольной постройки

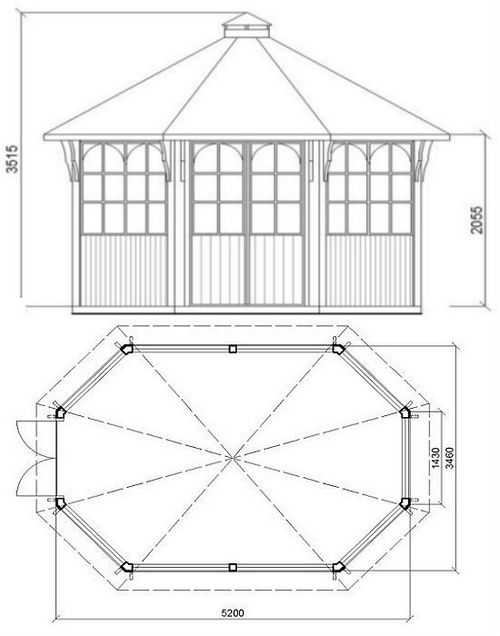

Чертежи 8 угольной вытянутой конструкции

Садовые конструкции в виде многоугольника немного сложнее в строительстве относительно простых прямоугольных построек, но выглядят они более оригинально и эффектно. Чтобы беседка была не просто функциональной, но и стала украшением садового участка, декорируйте ее красивой деревянной решеткой или изящной ковкой, растениями, подберите сценарий освещения.

Схема, как построить беседку в японском стиле

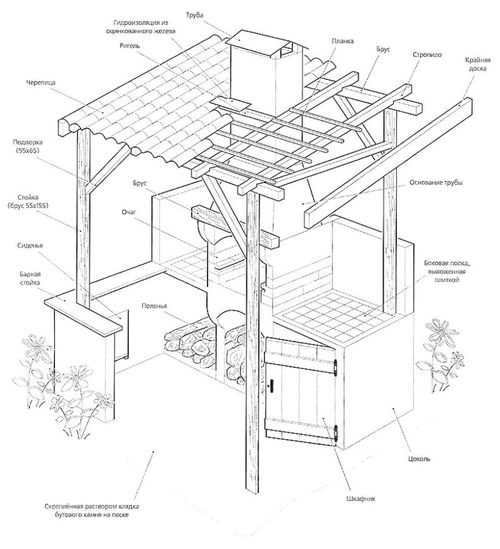

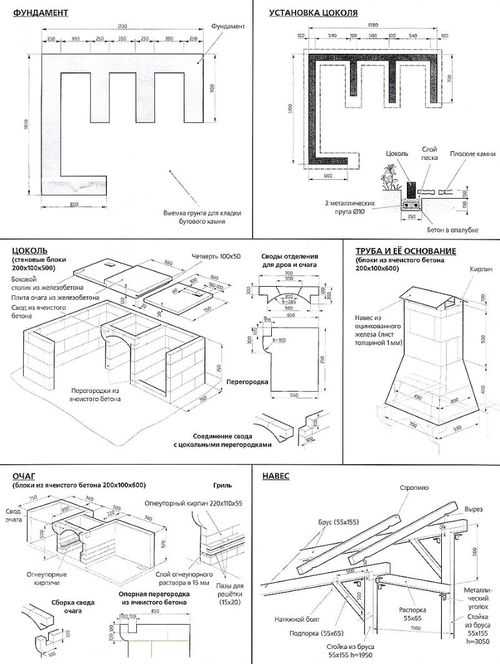

Схема сборки деревянного домика гриль

Беседка своими руками чертежи, фото конструкции из металла

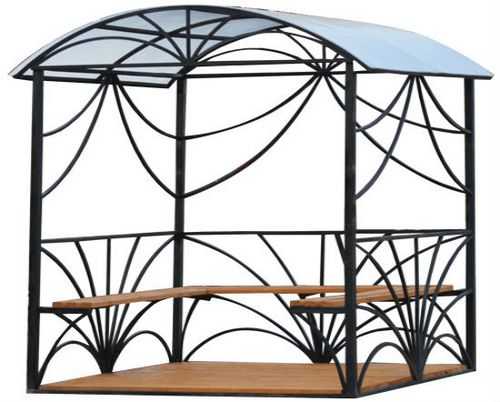

Беседка металлическая из профильной трубы, украшенная декоративными элементами ковки, схема каркаса

Чертеж, как сделать беседку на даче своими руками

Обратите внимание, на многих чертежах и схемах пол в привычном виде отсутствует, вместо него выложена ровная площадка из тротуарной плитки или залита монолитно бетонная плита.

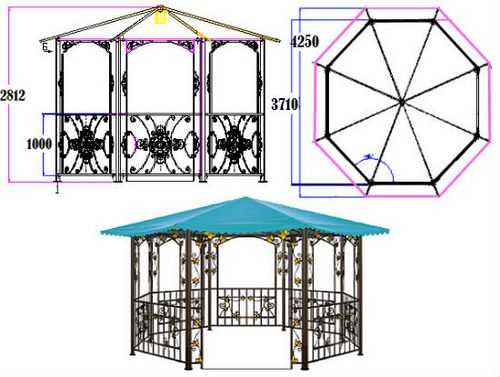

Чертеж беседки из металла, фото простой конструкции с элементами ковки

Изготавливая конструкцию из поликарбоната, старайтесь подогнать размер беседки под стандартный лист 2100*6000 мм.

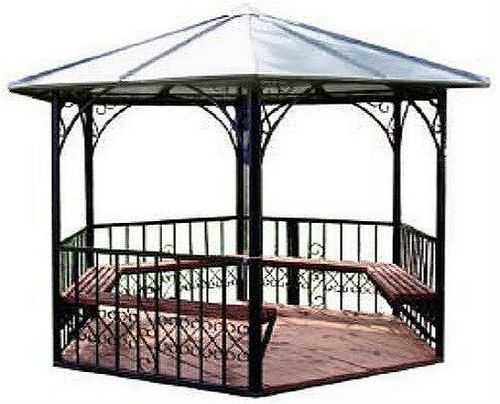

Шестиугольная конструкция из металлопрофиля

Для того чтобы разместить больше народу, лавочки устанавливаются по периметру, желательно в такую постройку предусмотреть круглый стол.

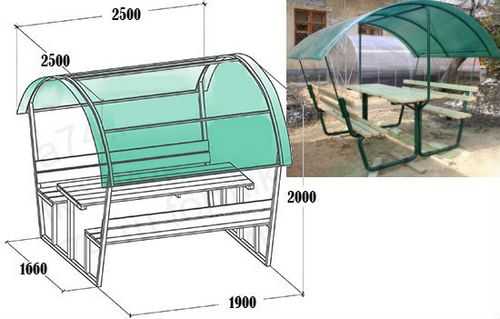

Чертеж сварной переносной конструкции с поликарбонатной крышей

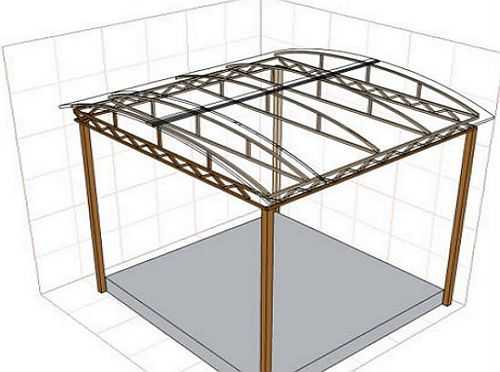

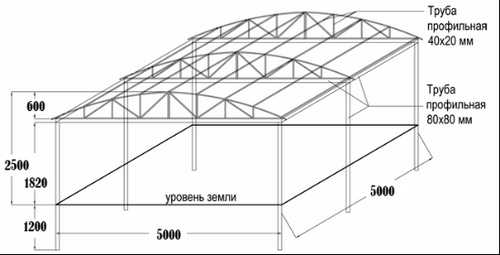

Большой квадратный навес из металлопроката и поликарбоната, схема каркаса с размерами

Даже большие постройки из металла и поликарбоната выглядят легко и воздушно. Для защиты от бокового дождя и ветра бока можно закрыть прозрачным монолитным поликарбонатом, экранами из специального прочного полиэтилена или шторами из водонепроницаемой ткани.

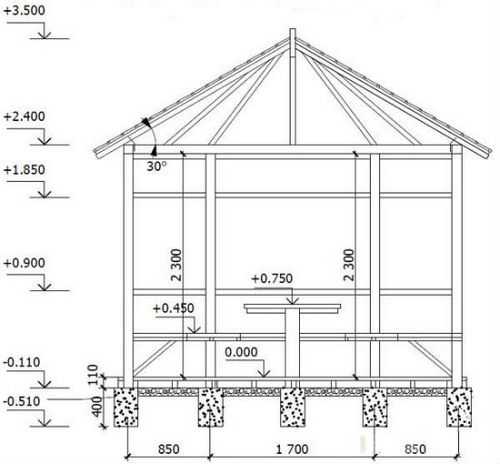

Чертеж деревянной беседки, поперечный разрез восьмигранной конструкции

Летняя конструкция из поликарбоната, схема как сварить каркас из металла

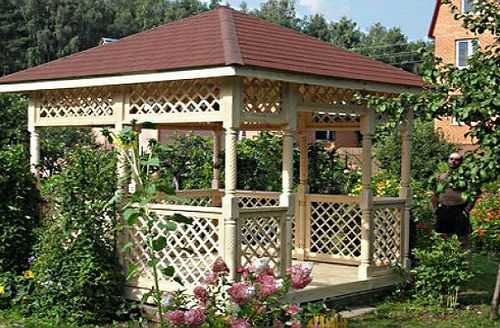

Чертеж деревянной постройки из бруса, украшенной деревянной решеткой

Закрытая конструкция с решеткой, проект шестигранной постройки

Схема бревенчатой постройки в русском стиле

Мы представили вашему вниманию самые востребованные проекты беседок. Если вы не нашли подходящий вариант, то воспользуйтесь нашими советами, как самому выполнить чертеж постройки.

Чертеж односкатной постройки из бруса

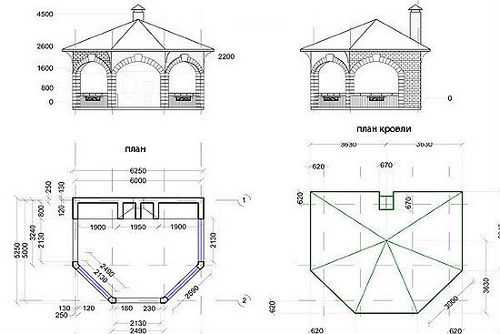

Чертеж комбинированной летней постройки с мангалом, размещение основных зон

Если вы не обладаете профессиональными навыками строителя, старайтесь выбирать простые конструкции, без сложных линий и архитектурных излишеств.

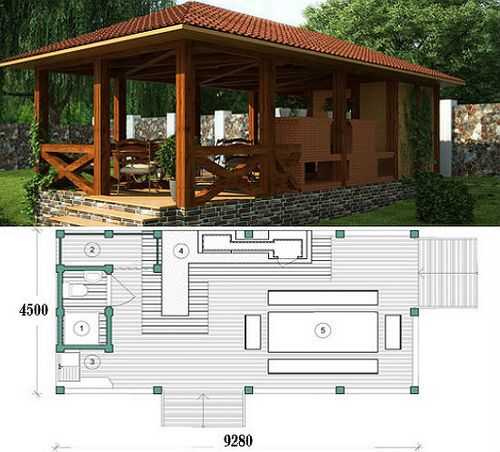

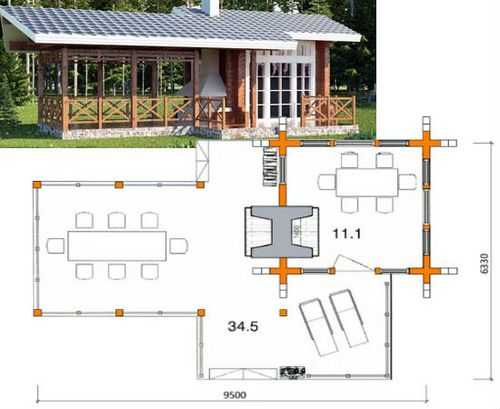

Летнее помещение для большой компании с мангалом и санузлом, чертеж зонирования пространства

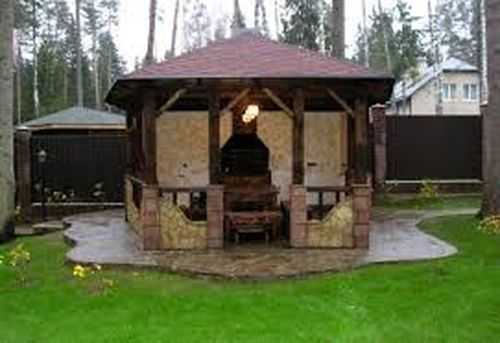

Беседка с мангалом своими руками

Красивым и очень удобным местом для отдыха на садовом участке является беседка с мангалом для приготовления пищи на свежем воздухе.

По своей конструкции дачная беседка может быть выполнена в виде просторной капитальной постройки, площадь которой распределена на несколько зон, или обычного бельведера с простым мангалом. Все зависит от свободной площади участка и пожеланий его владельца.Такая беседка может стать отличным местом для отдыха на даче.

Беседки различаются и в зависимости от материала, используемого для возведения ее стен. Это может быть долговечный кирпич, экологически чистое и безопасное дерево и даже кованый металл. Каждый из них имеет свои плюсы и минусы. Сегодня мы рассмотрим достоинства и недостатки таких построек, а также расскажем о процессе строительства строительства.

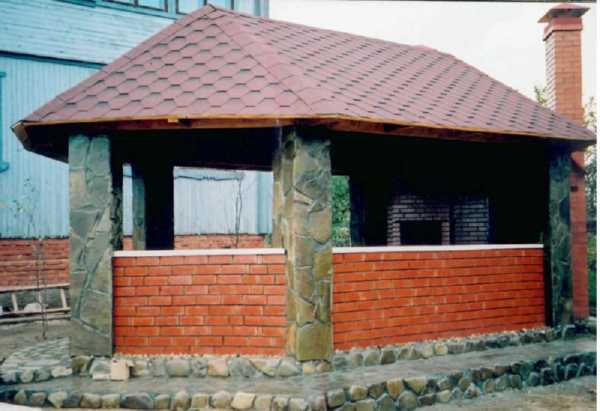

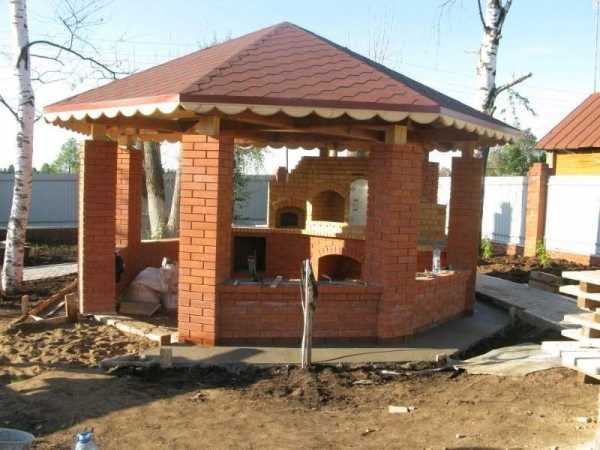

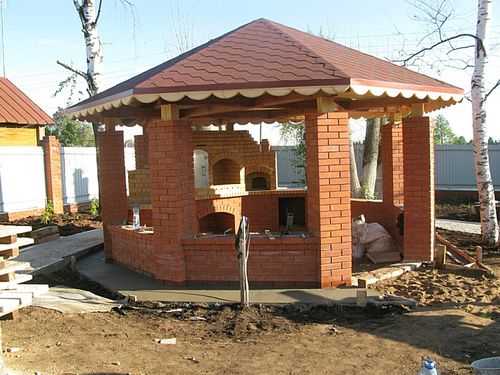

Беседки из кирпича: преимущества и недостатки

Кирпич, как правило, используется для возведения капитальной конструкции, пользоваться которой можно в любое время года. Беседки с мангалом из кирпича, могут стать великолепным местом для отдыха с друзьями или семьей. Этот материал имеет ряд преимуществ, выгодно выделяющих его среди остальных:

долговечность;
пожаробезопасность;
простота ухода;
высокие теплоизоляционные свойства;
устойчивость к воздействиям окружающей среды.

Что касается минусов кирпичных беседок, то сюда стоит отнести:

высокую цену;
сложность выполнения работ.

Беседка из кирпича требует возведения прочного фундамента, что не только увеличивает стоимость постройки в целом, но и в разы усложняет процесс строительства. Хотя, при правильном подходе справиться с этим по силам каждому.

Деревянные беседки: все плюсы и минусы

Беседки из дерева с мангалом впишутся в любой ландшафт. Деревянная постройка может быть, как капитальной, так и временной. Садовые беседки из дерева с мангалом — это не только полезная постройка, но и украшение ландшафтного дизайна. О преимуществах такой беседки можно говорить бесконечно долго. Мы же выделим самые основные моменты:

доступность материала;
не высокая стоимость материала;
долговечность при условии грамотной обработки деревянных элементов;
красивый внешний вид;
быстрота и простота возведения;
универсальность материала.

Но, как и любой другой материал, дерево имеет свои недостатки, и это, в первую очередь, это касается его пожарооопасности. Избавиться от этого минуса деревянной беседки можно с помощью специальных антипереновых пропиток.

Кованые беседки: «за» и «против»

Кованые дачные беседки отличаются стильностью, изысканностью и эксклюзивностью.

Выполняются кованные беседки чаще всего по индивидуальным проектам, что делает каждую из них абсолютно не похожей на другую.

Это не просто дачная беседка, это – настоящее произведение искусства. Кованые беседки легкие и практически невесомые, при этом они особо прочные и надежные. Их первозданный вид сохраняется долгие годы.

Преимущества кованых беседок:

практичность;
пожаробезопасность;
функциональность;
высокая стойкость к климатическим воздействиям.

Что касается недостатков кованых конструкций, то сюда можно отнести:

высокую стоимость строительства;
трудоемкость изготовления кованых изделий;
отсутствие возможности утепления стен беседки.

Какие бывают мангалы?

Мангалы, которые устанавливаются в беседках, делятся на два основных вида:

переносные;
стационарные.

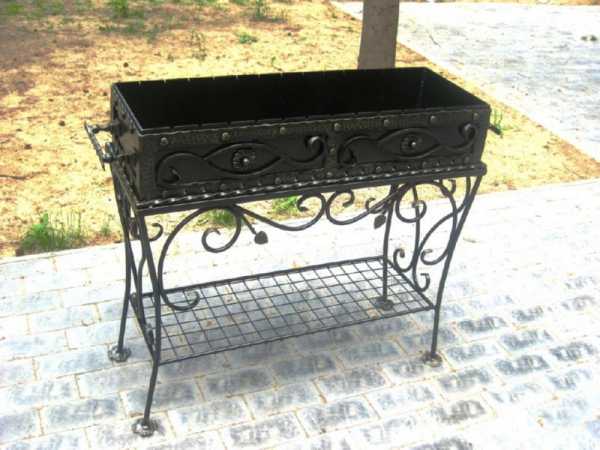

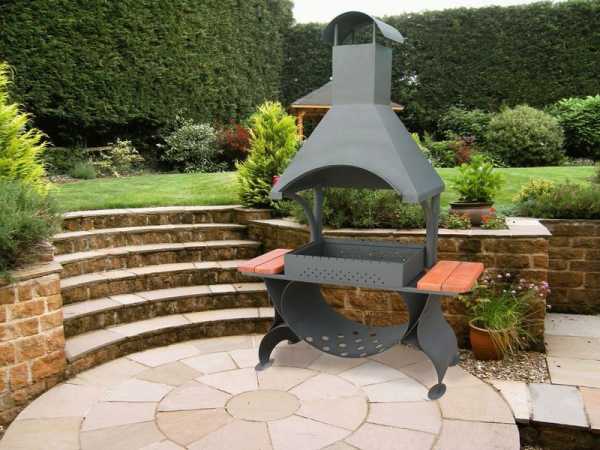

Переносная модель отличается компактностью. Главной его особенностью является разборная конструкция, которая позволяет быстро и легко собрать и разобрать изделие или перенести с одного места на другое. Переносные мангалы имеют небольшой вес, но они не долговечны, так как чаще всего для их изготовления используется тонкий металлический лист. К тому же их не рекомендуется топить дровами.

Стационарный вариант представляет собой довольно массивную конструкцию. Для изготовления такого мангала используется камень, кирпич, металл или комбинации из этих материалов. Установка стационарных моделей осуществляется на предварительно сооруженный фундамент. В дальнейшем перестановка такого мангала на другое место невозможна. Стационарное изделие позволяет готовить любимые блюда на открытом воздухе в любое время года.

Как выбрать мангал для беседки?

При выборе мангала для беседки важно учесть несколько моментов, что позволит подобрать практичное изделие, пользоваться которым будет одно удовольствие:

Мангал, независимо от того, какого он типа, стационарного или переносного, должен быть компактным. Даже для большой беседки рекомендуется выбирать печь поменьше, чтобы оставалось пространство для свободного перемещения;
Очаг должен иметь простые формы. Модель со сложным рельефом достаточно сложно установить в беседку закрытого типа. К тому же дымоход, имеющий необычную форму, нельзя выводит через крышу;
Мангал должен гармонично сочетаться с беседкой, в которой планируется выделить место под его установку, по стилю;
Очаг должен быть изготовлен из прочных и долговечных материалов и иметь надежную конструкцию.

Для беседок лучше всего использовать кирпичные и каменные модели, так как металлические конструкции быстро прогорают и поддаются коррозии, что не только портит их внешний вид, но и делает их не пригодными для дальнейшего использования.

Инструкция: как построить беседку и что для этого нужно

Строительство можно разделить на несколько этапов:

создание чертежа;
выбор места;
подготовка инструментов и материалов;
возведение фундамента;
строительство стен;
сооружение мангала;
строительство крыши.

Создание чертежа

Определившись с конструкцией беседки, необходимо нарисовать чертеж, чтобы не упустить важные моменты при строительстве. При составлении чертежа важно обратить внимание на некоторые моменты:

расположение столешницы;
место для топлива;
направление и отвод продуктов горения;
местонахождение источника воды для мытья рук и продуктов.

Все должно находиться под рукой, чтобы не тратить время на поиски необходимых предметов, а полностью посвятить себя приготовлению пищи.

Чертеж беседки

Выбор места

Для создания комфортабельного места для отдыха важно правильно выбрать место, на котором будет происходить строительство беседки. Так, постройка должна находиться рядом с домом, но при этом дым не должен попадать в него.

Площадка под строительство беседки должна быть идеально ровной.

Поэтому перед началом работ территория тщательно очищается от мусора и выравнивается. Хорошо будет смотреться беседка, расположенная в непосредственной близости от искусственного водоема или в тени деревьев.

Подготовка инструментов и материалов

Для самостоятельного сооружения беседки с мангалом понадобятся следующие материалы:

кирпич для стен;
печной кирпич;
материал для кровли;
профильная труба;
доски сечением 50х100;
кровельные саморезы;
крепления для стропил;
арматура;
цемент;
доски для опалубки;
песок, щебень.

И инструменты:

штыковая лопата;
совковая лопата;
строительный уровень;
шуруповерт;
бензопила;
бетономешалка;
рулетка.

Возведение фундамента

Для сооружения надежной и долговечной беседки с очагом для приготовления пищи рекомендуется заливать плитный фундамент, который отлично подходит для строительства и пучинистых почвах. Для этого нужно отмерить периметр будущей постройки и обозначить его с помощью деревянных колышков, между которыми натягивается шнурок или любая другая веревка.

После этого по всему периметру выкапывается яма на глубину промерзания. Дно котлована необходимо засыпать слоем крупного песка и щебня, после чего можно приступать к созданию опалубки. Ее высота должна быть не менее 30 см.

В готовую опалубку опускается арматурный каркас в два слоя. При этом первый должен находиться на высоте 10 см от песчаной подушки, а второй – 5 см от поверхности земли. После этого яма заливается бетонным раствором. Доски опалубки можно будет снять только после полного его высыхания.

Строительство стен

Как только основа затвердеет, можно приступать к возведению беседки и начинать нужно с сооружения стен. Для этого к металлическим закладным необходимо приварить профильные трубы.

При строительстве беседки открытого типа из кирпича выкладываются опорные конструкции (столбы) и расстояние между ними (стены) на высоту 1 м. Здесь же оставляется место для прохода. Некоторые стены, и лучше с незащищенной от ветра стороны, можно сделать глухими.

Сооружение мангала

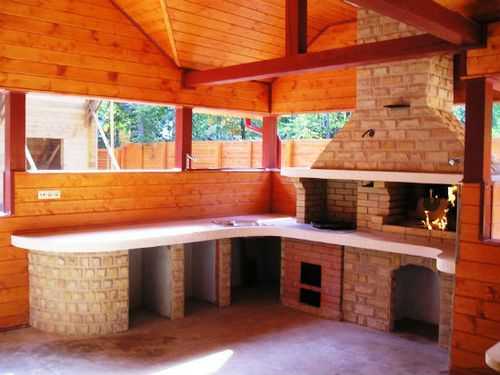

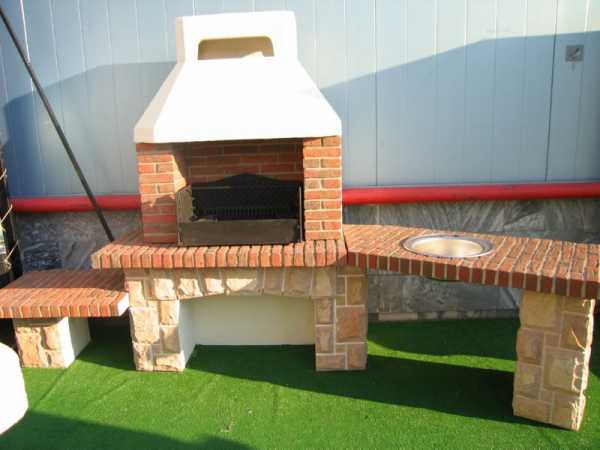

Идеальным вариантом для беседки станет мангал-коптильня, который может быть сделан, как из металла, так и кирпича. На нем можно жарить мясо и коптить рыбу. При этом вкусы разных блюд не перемешаются за счет особого строения мангала, где дым, пройдя через всю коптильную систему, проходит в дымоход по диагонали, а продукты горения из мангала туда же, но напрямую.

С правой стороны такого мангала должна быть построена рабочая зона, а с левой – размещен умывальник. Для большего комфорта на мангале рекомендуется сделать место, где можно будет сушить дрова.

Строительство крыши

Для беседки с мангалом достаточно будет односкатной кровли. И прежде чем приступить к ее сооружению, необходимо тщательно изучить чертежи и определить точный градус наклона. Не менее важно четко соблюдать размеры конструкции. В качестве кровельного материала лучше использовать тот, которым покрыта крыша жилого здания для создания гармоничного ансамбля.

Подробнее на видео:

Как ухаживать за беседкой?

Беседка с мангалом будет радовать глаз долгое время, если правильно ухаживать за ней во время эксплуатации. И в первую очередь, необходимо обеспечить высокую защиту стен постройки в холодный период времени от воздействия влаги и низкой температуры воздуха.

Во-вторых, беседку открытого типа необходимо защищать от возможного затопления весной или в период дождей. Очень важно, чтобы пол ее всегда был сухим. Для этого можно использовать специальную стретч-пленку, с помощью которой можно легко обмотать беседку от цоколя до самой крыши, не забывая про отверстия для проветривания внутреннего пространства.

В-третьих, нужно избегать попадания и накопления опавшей с деревьев листвы внутри беседки, что может негативно сказаться на просушке пола постройки.

Как видно, построить беседку с мангалом для комфортного отдыха на свежем воздухе совсем несложно. Главное, наличие необходимых инструментов и материалов, и, конечно же, желания.

1decor.org

Чертежи беседок с мангалом и размерами своими руками

Расположенная на загородном участке, небольшая беседка позволяет отдохнуть и расслабиться своим владельцам во время знойного летнего дня. Однако отдых будет первоклассным, если беседка оснащена таким конструктивным дополнением, как мангал.

Чертеж

Для проведения строительных работ более эффективно и точно, обязательным условием является использование проекта чертежей с указанием всех размеров, которые можно сделать самостоятельно. В таком случае процесс подготовки к строительству и само строительство будет осуществляться более организованно и рационально. Можно будет заранее спланировать расположение мангала, элементов декора, мебели и прочего в зависимости от доступного внутреннего пространства. Можно заранее рассмотреть чертежи беседки с мангалом на фото.

Создание чертежей

Проекты и чертежи беседок с мангалом могут иметь самый различный вид, но главным остается выполнение следующих моментов:

Реализация эффективной системы дымоотвода. Наличие излишней задымленности в беседке и рядом с ней могут лишь испортить впечатления от отдыха.
Выбор расположения одного из самых габаритных элементов мебели беседки – стола. Без стола не обойдется ни одна беседка, тем более с мангалом. Ведь наличие мангала предполагает отдых-застолье в большой компании, а принимать пищу, держа все столовые приборы и еду в руках – весьма неудобно. Кроме того, стол необходим во время готовки.
Подготовка места хранения дров или углей. Топливные элементы для мангала имеют повышенные требования к влажности, иначе приготовить вкусно и быстро не удастся. Но в то же время топливные материалы не должны занимать много полезной площади и мешать перемещению по строению. Удобно, когда дрова/угли располагаются под мангалом.

Расположение рукомойника. Употребление шашлыка наверняка отразится на чистоте рук.
Реализация освещения. Застолье может затянуться до позднего вечера. В качестве освещения могут быть использованы как электрические фонари, так и керосиновые, газовые или свечные осветительные приборы.

Фундамент

Чтобы беседка могла прослужить своим хозяевам долгие годы, не меняя своих геометрических размеров, форм, а также «географического положения» (под действием сезонных расширений почвы и осадков беседка может сместиться или погрузиться в почву), необходимо сделать надежный фундамент.

Для постройки качественного фундамента потребуются подготовленные чертежи беседок с мангалом своими руками.

Для беседок используют такие виды фундаментов:

ленточный;
столбчатый;
опорно-столбчатый;
сплошной.

В зависимости от выбранного типа фундамента, различается количество материальных вложений, а также физический труд. Легче всего построить столбчатый фундамент, но он выдержит только малый вес постройки.

Каркас беседки для дачи с мангалом

Главным требованием к каркасу беседки с мангалом является высокая прочность. Прочностные характеристики беседок напрямую зависят от выбранных материалов для ее строительства. Кроме того, от материалов зависит возможность эксплуатации строения в осенне-зимний период.

Виды применяемых материалов:

дерево;
кирпич;
металл;
природный камень;
бетон;
полимеры;
стекло.

Наиболее распространены беседки из металла, из кирпича и из дерева. Соответственно, самыми прочными будут конструкции из металла или из кирпича.

Для возведения кирпичных стен необходимы размеры, которые содержит чертеж беседки с мангалом из кирпича. В зависимости, от используемых материалов (в частности от веса полученной конструкции) применяются различные виды фундамента.

Если беседку с мангалом застеклить, закрыть проемы поликарбонатом или вообще сделать сплошные стены, то в ней можно будет отдыхать и в холодное время года. А при качественном отводе дымовых газов из топки мангала, шашлык будет доступен даже в холодную зимнюю погоду. Например, это позволит весело отметить новогодние праздники.

Крыша

Крыша беседки не только защищает внутреннее пространство от осадков и жарких солнечных лучей, она также выполняет декоративно-эстетическую функцию. В исполнении крыши можно применить огромное число дизайнерских идей. Но однозначно для воплощения всех задумок потребуется чертеж беседки с размерами с мангалом.

Важным этапом создания кровли является применение надежного дымоотводящего канала, чтобы отходящие горячие газы не могли стать причиной возгорания крыши.

Распространенные варианты исполнения крыш:

Односкатная крыша. Упрощенный вариант кровли, который имеет уязвимость перед ветром и осадками.

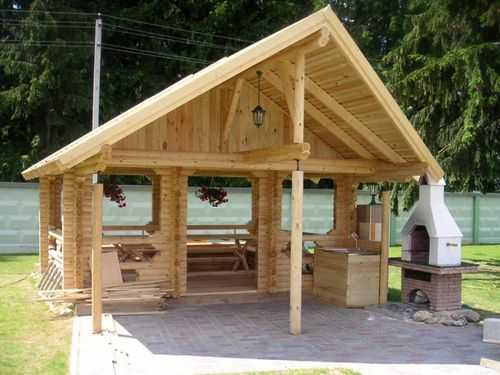

Двухскатные крыши. Самая распространенная и достаточно простая конструкция.
Куполообразная. Экзотический вариант, подходящий для участков с пышными кронами деревьев.

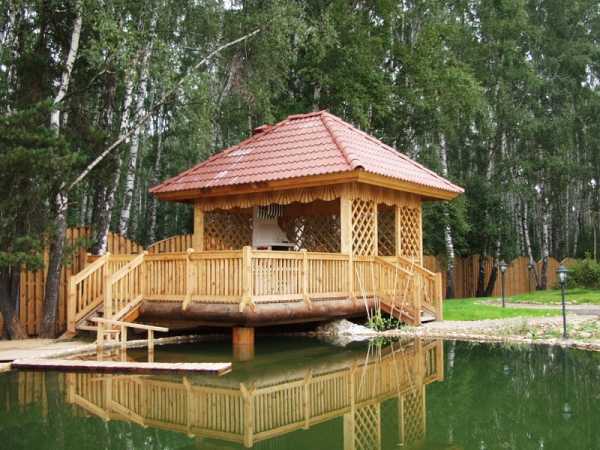

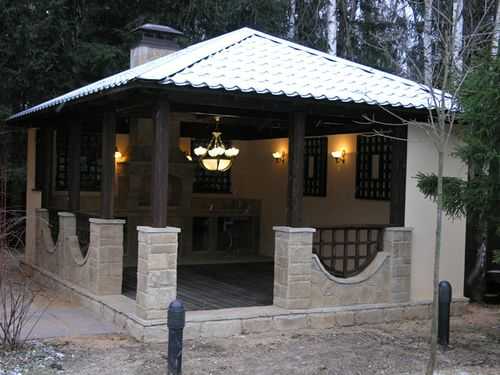

Шатровая. Сложная в реализации, но очень привлекательная на вид.

Построить крышу беседки можно из металла, шифера, битумной черепицы и прочих материалов.

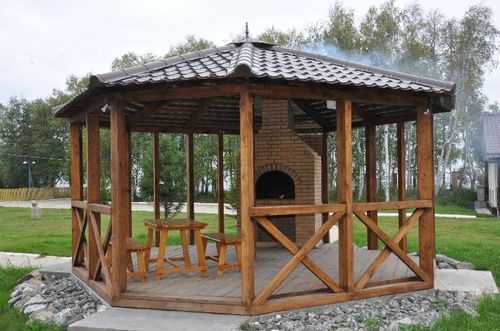

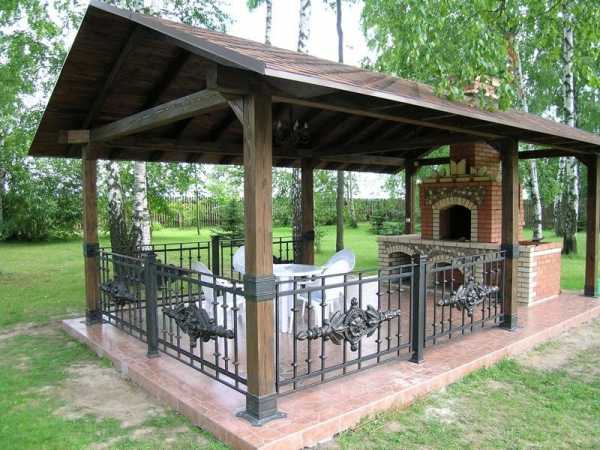

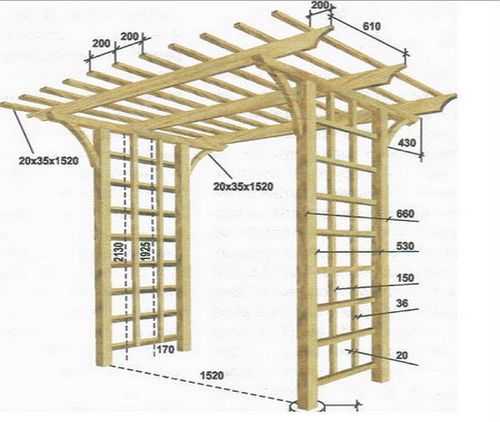

Дачная беседка с мангалом – это замечательное место, в котором можно отдохнуть большой весёлой компанией. Для ее надежного возведения необходимы проект беседки с мангалом и чертежи. Без чертежей трудно выполнить соблюдение всех геометрических размеров постройки. На фото можно увидеть чертежи беседок из металла с мангалом.

Смотрите также:

stroibesedki.ru

РубрикаРазное
