Беседки своими руками чертежи и размеры схемы и проекты эскизы из дерева – Беседка своими руками из дерева: пошаговая инструкция с чертежами
видео-инструкция как сделать, размеры, чертежи, цена, фото
Все фото из статьи
Беседка из дерева станет отличным дополнением для вашего загородного участка. В ней можно укрыться как от пялящего солнца, так и от проливного дождя, посидеть в одиночестве с любимой книгой и чашечкой ароматного кофе или вместе с весёлой компанией провести время за поеданием шашлыков.
К тому же при правильном подходе такая архитектурная конструкция малой формы не только станет превосходным местом для ваших посиделок, но ещё и окажется главным украшением вашего сада. В данной статье мы рассмотрим все тонкости её обустройства.

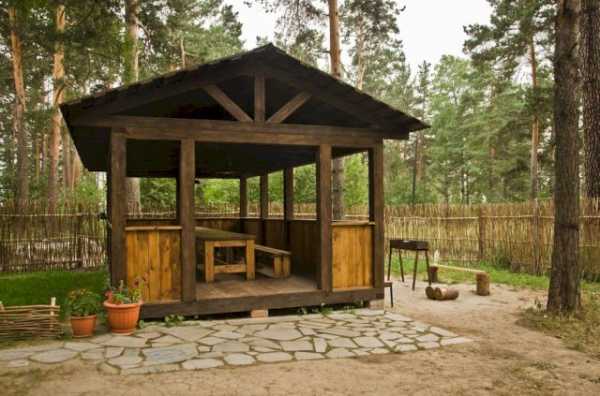

Фото элегантной деревянной беседки
Почему именно дерево

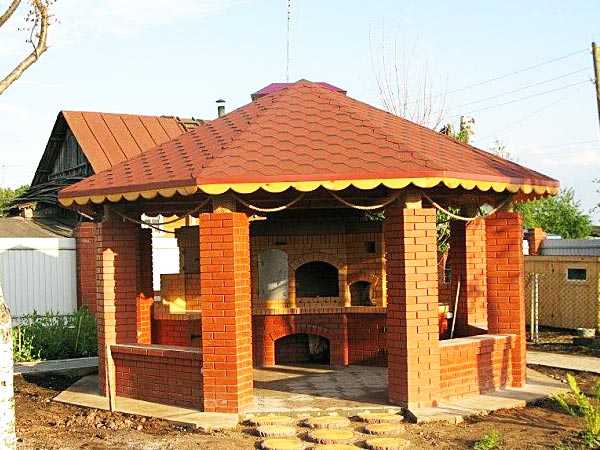

Массивное сооружение из кирпича
| Материал беседки | Плюсы | Минусы |
| Кирпич |
|
|
| Металл |
|
|
| Пластик |
|
|
| Дерево |
|
|
Недорогая пластиковая модель
Таким образом, если вам необходим бункер, способный выдержать природные катаклизмы, то стоит потратиться на кирпичное сооружение. Металлические конструкции позволят следовать определённым дизайнерским стилям, потребовав от вас определённых затрат не только на сам материал, но и на специальное оборудование. Пластиковые смогут решить проблему жаркого солнца на даче временного посещения.
Зато деревянная беседка отлично впишется в сад вашего загородного участка, обойдётся вам недорого, к тому же вы сможете сэкономить на том, что выполните все работы самостоятельно, и простоит долго при условии нанесения влагозащитного покрытия для дерева.
То есть, в большинстве случаев, если вы не выдвигаете к постройке каких-либо специальных условий, то наиболее рационально остановиться именно на варианте из дерева.
Монтажные работы
Теперь разберёмся, как сделать деревянную беседку своими руками:
Этап№1: выбор места
Поляна под застройку беседкой
Чем больше участок, тем больше вариантов размещения будущей постройки.
Руководствоваться при этом стоит следующими критериями:
- Соответствие окружающему интерьеру сада. Раз вы выбрали древесину в качестве строительного материала, то постарайтесь, чтобы и окружение было соответствующее. То есть, если дом у вас выполнен из кирпича, бетона или газоблока, то лучше отступите вглубь сада к деревьям, которые идеально подойдут в качестве окружения деревянной беседке.
- Наличие защиты с подветренной стороны. Сильный ветер будет мешать отдыху, а в дождливую погоду станет задувать капли воды.
- Приятное для глаз окружение. Позаботьтесь о том, чтобы вид из окна падал на красивую рощу, луг, пруд или клумбу. Так времяпровождение в беседке будет ещё более приятным.

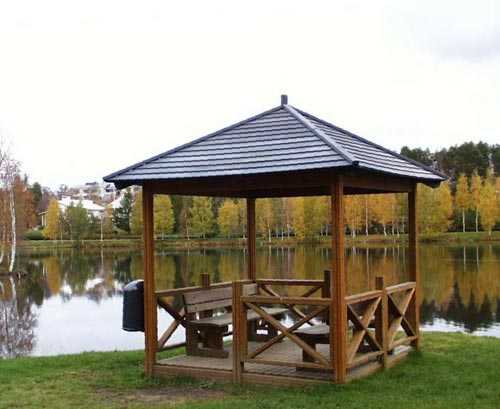

Шикарный вид на озеро из деревянной беседки
Совет: рекомендуется также выбирать возвышенную местность.
Если же вы расположите постройку в низине, то её станет заливать во время сильных дождей.
Этап №3: чертёж

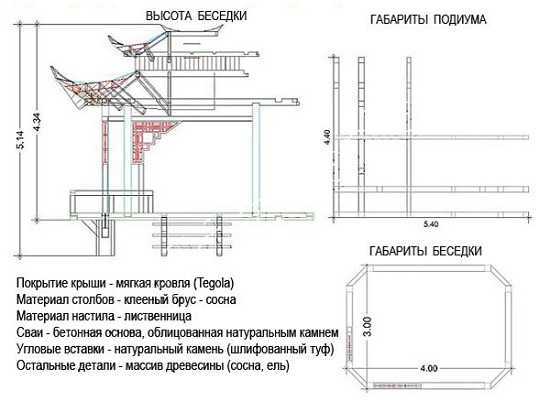

Подробные чертежи деревянной беседки своими руками
Чертежи и размеры деревянной беседки своими руками позволят вам более точно рассчитать количество необходимых материалов и распланировать внутренний интерьер. Старайтесь всё выполнить в нужном масштабе и обязательно учтите наличие вытяжки, если вы собираетесь устанавливать внутри сооружения мангал.
Для нашего случая возьмём более простую схему:

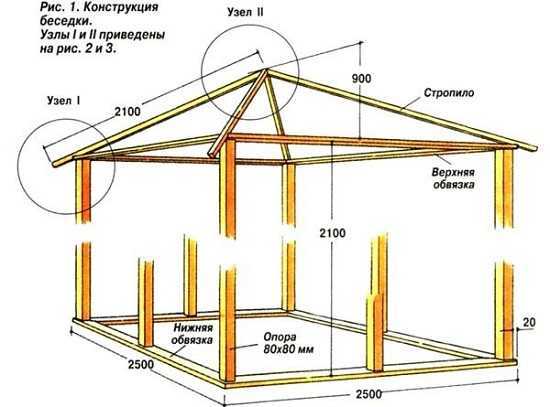

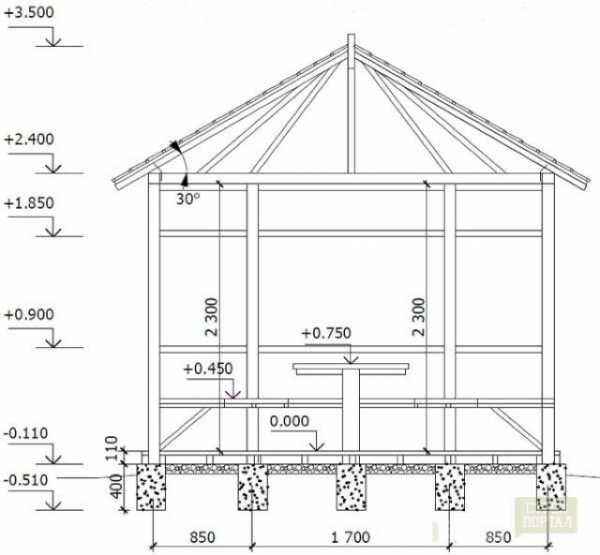

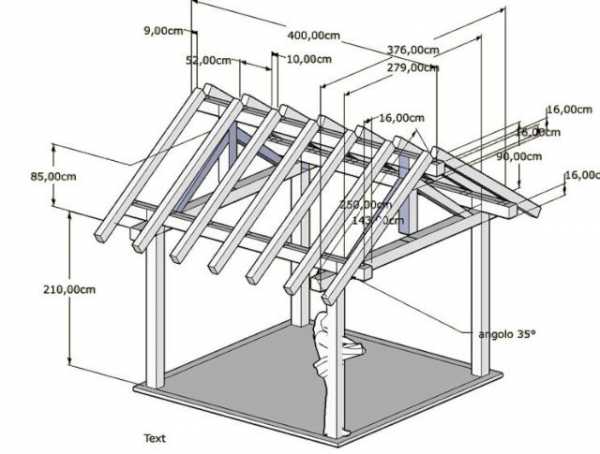

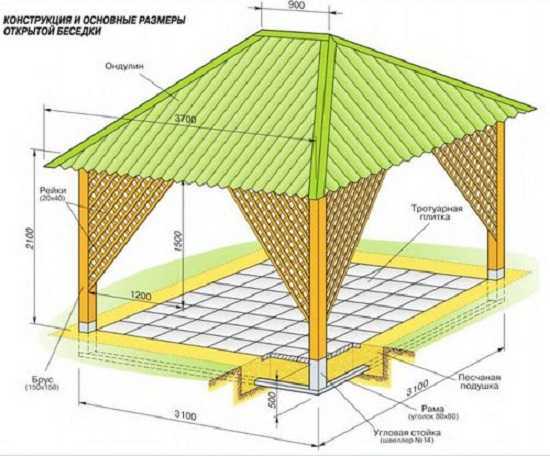

Чертёж простой квадратной беседки из дерева
Этап №3: фундамент

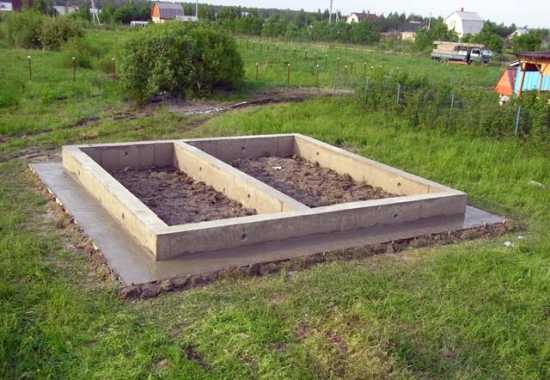

Ленточное основание для беседки
Если вы хотите, чтобы новая постройка прослужила вам долго и качественно, то обязательно заложите под неё фундамент. Можно выбрать один из трёх вариантов:
| Тип фундамента | Описание |
| Монолитный | Представляет собой сплошную бетонную плиту, создание которой требует большого количества материалов и трудозатрат. Несомненно, этот вариант отличается наибольшей надёжностью и, как правило, применяется лишь при строительстве многоэтажных зданий. Для лёгкого же и небольшого сооружения его реализация нерациональна. |
| Ленточный | В этом случае заливается бетоном лишь периметр. Прочный и долговечный тип основания, правда, требующий ровной и твёрдой поверхности. Если вы планируете беседку с большой площадью, то стоит задуматься именно о нём. |
| Свайный | Здесь же бетонируется, закладывается кирпичами или асбестовыми трубами только несколько несущих точек по периметру. Это наименее дорогой, достаточно надёжный вариант. К тому же подходит для склонов и болотистой местности. |

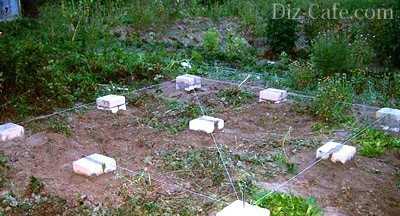

Образец столбчатого фундамента
Остановим выбор на последнем наиболее оптимальном методе закладки основания, инструкция которой выглядит так:
- На расстоянии полтора метра выкапываем полуметровые ямы размерами, равными двум кирпичам. Так, чтобы на каждую сторону будущей квадратной беседки их приходилось по три и одна посередине.
- На дно засыпаем двадцатисантиметровый слой гравия перемешанного с песком, трамбуем.
- Возводим из старых кирпичей столбы. Над грунтом они должны возвышаться примерно на 15 см.
- Ватерпасом и натянутой по поверхности кирпичей леской контролируем их горизонталь.
- Сверху накрываем кусками рубероида для создания гидроизоляционного слоя.
Этап №4: возведение каркаса
- Берём трёхметровые брусья в количестве пяти штук и соединяем их в виде квадрата между собой методом «в пол дерева», пятую балку при этом устанавливаем поперёк.
Метод соединения «в полдерева»
- В столбах высверливаем перфоратором отверстия, в местах соединения деревянных брусьев нижней обвязки – дрелью.
- Укладываем получившуюся раму на фундамент и соединяем её с ним стальными штырями через просверленные отверстия, так чтобы их концы на 20 см выходили вверх.

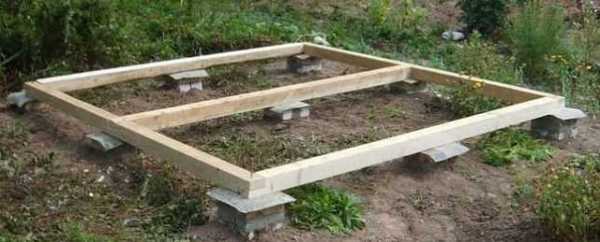

Готовая нижняя обвязка
Совет: рекомендуется обработать все нижние элементы из древесины антисептиками.
Это снизит опасность возникновения процессов гниения обвязки, которые вполне возможны из-за близости к грунту.

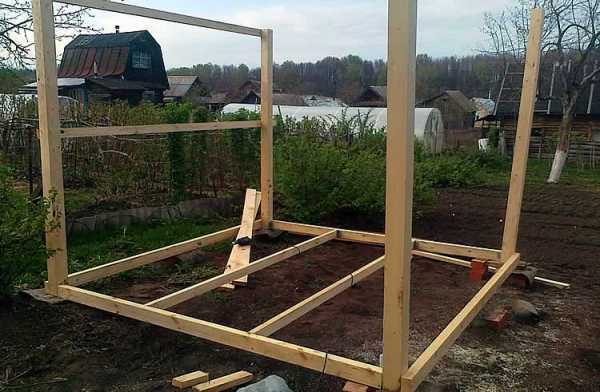

- Далее берём четыре бруса длиной 2,5 м и вырезаем с одной стороны вилки, а с другой в торце просверливаем отверстия, равные диаметру стальных штырей.
- Отверстиями насаживаем стойки на выпирающие из обвязки стержни по углам конструкции.
- Монтируем вспомогательные распорки.
- Сбиваем крестовину, края которой вырезаем в виде гребней под созданные ранее вилки в стойках.
- Монтируем её сверху. Для надёжности можно верхние края сбить между собой ещё и по периметру.

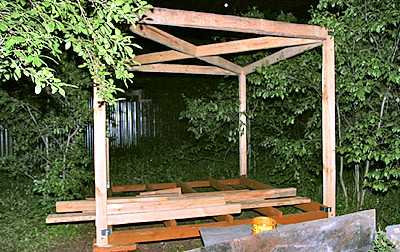

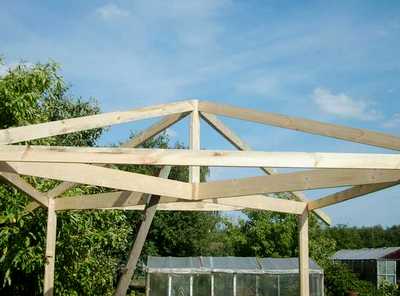

Установленная крестовина
- По центру сверху монтируем полуметровый столбик, от которого опускаем к каждому углу по стропилу, образующими четырёхскатную крышу.
Кровельная конструкция
- На высоте 90 см от пола фиксируем перила по периметру постройки с учётом двери. Просветы между ними и нижней обвязкой заполняем вагонкой.
- Кровлю стелем из шифера, битумной черепицы, металлочерепицы или поликарбоната.
Вывод
Деревянная беседка станет прекрасным украшением для вашего сада и комфортным местом для вашего же отдыха. Соорудить такую постройку вполне под силу собственными силами.

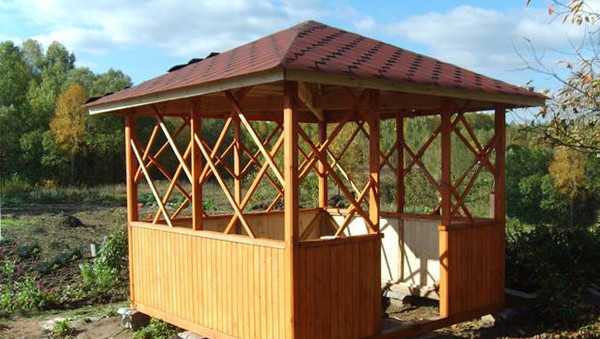

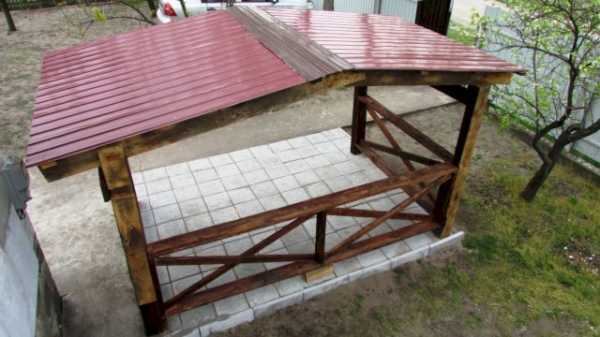

Готовая беседка из дерева
Видео в этой статье ознакомит с дополнительными материалами.Следуйте рекомендациям, и у вас всё получится!
Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзенrubankom.com
Беседки из дерева своими руками: чертежи, фото
Пожалуй, не зря беседка считается одним из неизменных атрибутов загородной жизни независимо от того, дача это, либо частное домовладение. Сценариев проведения времени в беседке существует столько же, сколько и конструкций самих беседок. Сегодня рассмотрим основные принципы постройки беседок самостоятельно, посмотрим на фотографии реализованных авторских конструкций и убедимся в том, что дерево — один самых лучших материалов для этого.
Содержание:
- Беседка для дачи и двора — подготовка древесины
- Выбор места строительства и его влияние на конструкцию
- Каркас и фундамент — основа конструкции
- Проекты и чертежи беседок из дерева
Беседка для дачи и двора — подготовка древесины
Устройство беседки из дерева своими руками чертежи фото и планировки которых мы рассмотрим, бывают как с минимальными затратами, так и дорогостоящими, но основная их задача — правильно оформить уголок для отдыха на свежем воздухе. С технической стороны, нам предстоит просто обеспечить дереву достойное существование на воздухе, независимо от сложности конструкции, продлить его срок службы.
Существует масса материалов, которые могут адаптировать любое дерево к пребыванию на открытом воздухе, но перед постройкой необходимо позаботиться о подготовке древесины. Если балки, доски, рейки и щиты не обработаны соответствующими материалами, вся конструкция придёт в негодность довольно быстро. Именно поэтому необходимо ещё до постройки предпринять ряд мер, направленных на выживаемость древесины:
обработка влагоотталкивающими материалами;
применение антисептиков, чтобы плесень, грибок и вредители не смогли испортить силовой каркас конструкции;
обработка противопожарными средствами, огнестойкими пропитками;
лакировка или окрашивание готовой конструкции.
Выбор места строительства и его влияние на конструкцию
Даже прежде чем определиться с проектом беседки, необходимо выбрать правильное место на участке. От этого зависит комфорт и удобство её использования в будущем. Вполне естественно, что никто не сможет предположить для чего будет использоваться беседка в основном — либо для шумных посиделок в компании, либо для уютного уединения на свежем воздухе. Если беседка будет установлена на открытом месте, её стилистика должна соответствовать стилю дома и ландшафту участка в целом, а упрятанная в глубине сада конструкция может иметь особый стиль.
Очень важно, чтобы из беседки открывался симпатичный вид, ведь постройка, возведённая около каменного забора или дороги принесёт мало радости. Если планируется деревянная беседка с мангалом, необходимо учесть, что дым может мешать как соседям, так и быть лишним в собственном доме. В этом случае продумывается место с учётом приоритетных направлений ветра. Беседка в саду может быть защищена от солнца деревьями, поэтому требования к устройству крыши могут быть не такие высокие, как для постройки на открытом месте. Следует продумать проход к ней, а вход в беседку нежелательно располагать так, чтобы нужно было обходить всю постройку, чтобы попасть внутрь.
Каркас и фундамент — основа конструкции
Фундамент с каркасом — самые неромантичные элементы конструкции, но они должны быть надёжны. Если летняя беседка не будет обременена тяжёлой крышей, будет достаточно просто хорошо укрепить стойки в грунте бетонированием или бутированием, опять-таки, предварительно обработав деревянные балки специальным раствором, отработанным маслом или битумом. Максимум, что можно предложить для легкой беседки — небольшой и неглубокий ленточный фундамент, но если конструкция в перспективе будет увеличиваться, его желательно устраивать с арматурой и хорошим запасом по прочности.
Нам кажется, что излишнее утяжеление, даже визуальное, отберёт у постройки ощущение воздушности и прозрачности и может превратить её в летнюю кухню. Каркас из бруса и реечные стены с просветами, резными элементами — это классика постройки беседок. Но если планируется устройство барбекю, лучше отдать предпочтение комбинированным деревянно-кирпичным стенам.
Проекты и чертежи беседок из дерева

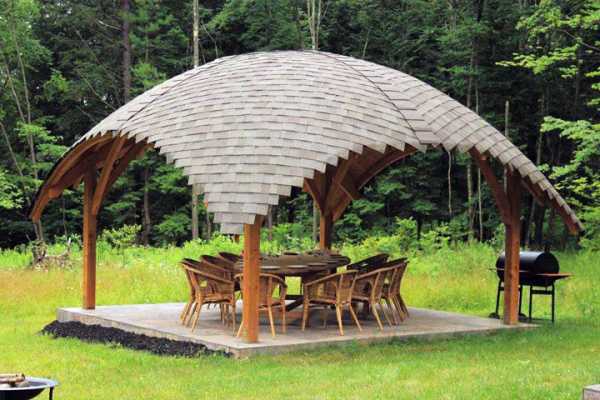

Интересный и оригинальный, причём очень недорогой вариант — беседка из старых стволов деревьев. В каждом саду найдётся пара неплодоносящих старых деревьев, из которых можно выполнить и каркас, и входную группу, опираясь только на свою фантазию. Цена такой беседки мизерная, зато ни у кого в округе ничего подобного не будет. Достаточно взглянуть на эти фото.

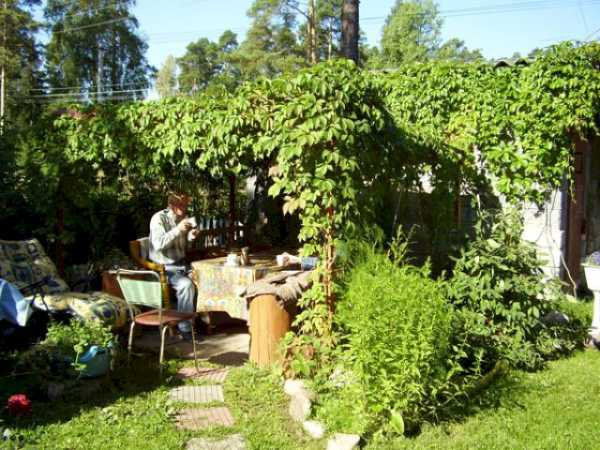

Также интересно выглядит беседка с живой кровлей. Конечно, это только летний вариант, но зато очень эффектный и незатратный. Только при помощи вьющихся растений создать беседку сложно и долго.
Но если использовать относительно лёгкий каркас и специальные сорта вьющихся растений и низкорастущих пород вербы, рябины, винограда, плюща, можно получить прекрасную комфортную и уютную постройку, которая будет гармонично выглядеть на фоне любого ландшафта.
Используя идеи с фото и проектов реализованных беседок на страничке, можно соорудить не похожую, неординарную и уникальную конструкцию, которая будет дарить уют и украшать участок. Смелых идей и удачной всем работы!
Читайте также Беседки из профильной трубы своими руками
nashprorab.com
Беседка на дачу своими руками чертежи
Проект беседки: чертежи, размеры, схемы | Сам Себе Строитель
Чертежи беседки с размерами. Как построить беседку из дерева своими руками: схемы, чертежи, размеры. Проект простой беседки.
Если у вас есть приусадебный участок и вам нужно уютное место для времяпровождения с семьёй и друзьями – беседка идеально подойдёт для ваших нужд.
В этой статье мы рассмотрим проект простой открытой беседки из древесины с покрытием крыши из битумной черепицы.
Как построить беседку своими руками проект.

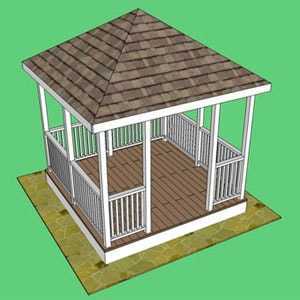

Здесь представлен проект простой беседки для дачи, на рисунке предоставлена подробная схема беседки.

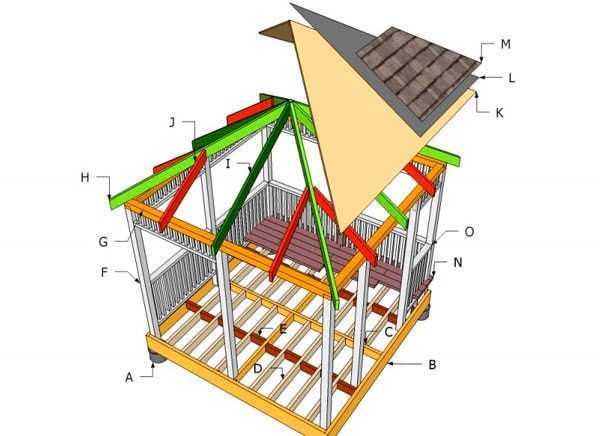

Беседка схема.
Чтобы построить беседку вам понадобятся следующие материалы:
- A – 4 бетонных столбика под фундамент с анкерными креплениями.
- B – Основа беседки, нижняя обвязка.
- С – Вертикальные опоры.
- D – Балки 16 шт.
- E – Бруски 18 шт.
- F – Опоры (длиной 2,3 м) — 9 шт.
- G – Горизонтальные балки для верхней обвязки (длиной 2,55 м) – 4 шт.
- H – Стропила (длиной 2,6 м) — 4 шт.
- I – Стропила (длиной 2,07 м) – 4 шт.
- J – Короткие стропила (длиной 1,067 м) – 8 шт.
- K – Фанера.
- L – Подкладочный рубероид.
- M – Битумная черепица.
- N – Доска для настила пола.
- O – Балясины.
Дополнительные материалы:
Для фундамента (цемент, гравий, песок).
Крепёжные элементы (винты, кровельные гвозди)
Проект беседки своими руками чертежи и размеры.
На рисунках предоставлены чертежи беседки с размерами для пошагового строительства беседки.

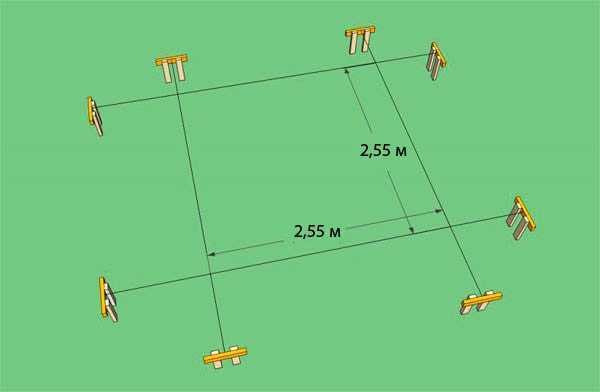

Измеряем точки для заливки столбчатого фундамента под беседку.

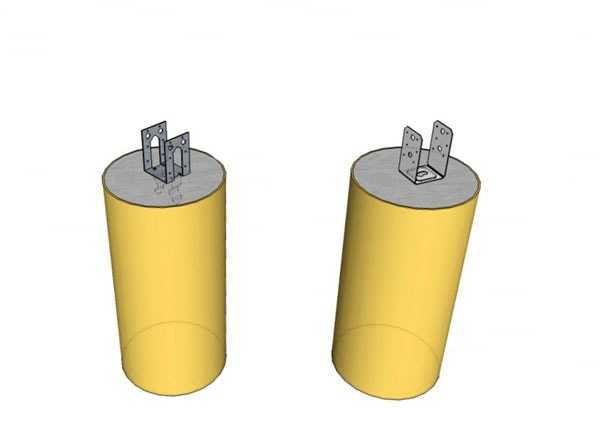

В столбики при застывании цементного раствора вставляем закладные крепления для бруса.
Фундамент обязательно нужно покрыть гидроизоляцией, например рубероидом.

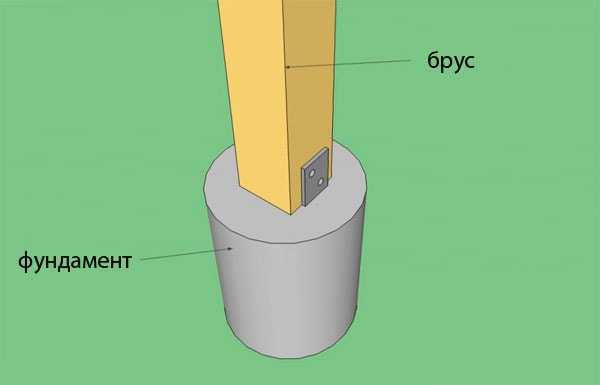

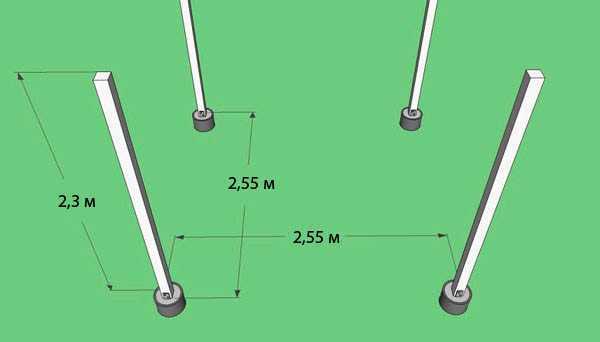

Устанавливаем и крепим вертикальные опоры беседки из бруса.

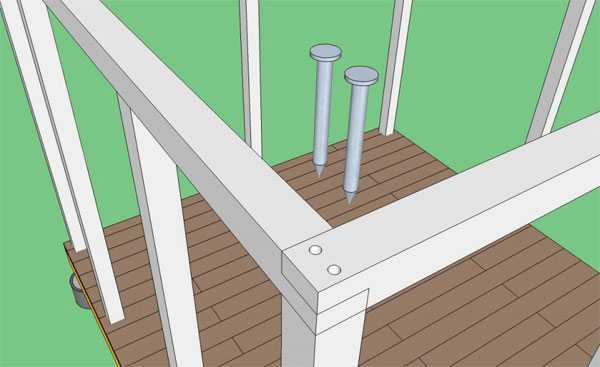

Делаем нижнюю обвязку из досок, используем для крепления металлические уголки и винты.

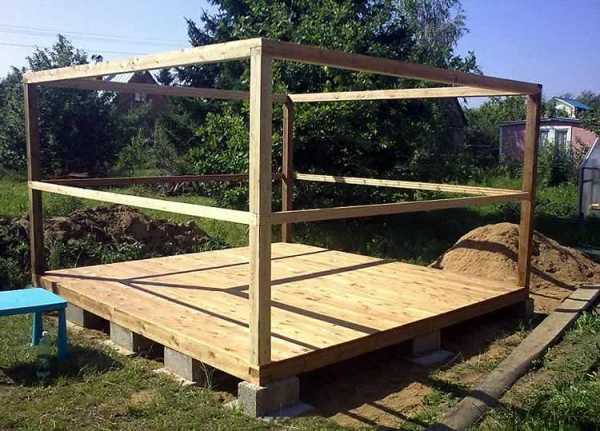

Устанавливаем боковые вертикальные опоры.

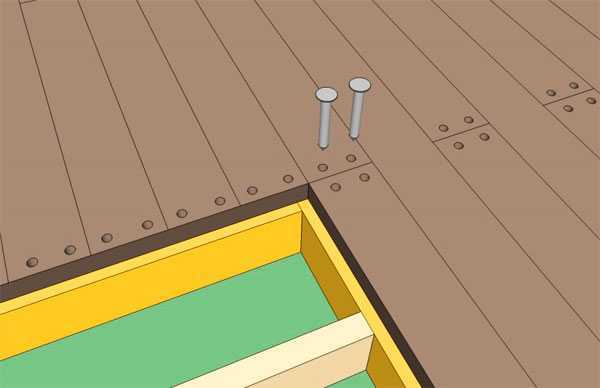

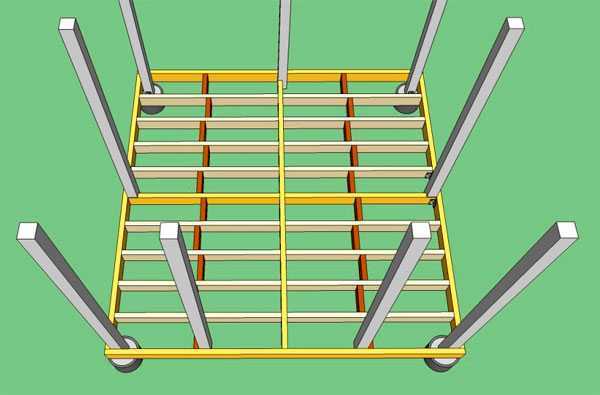

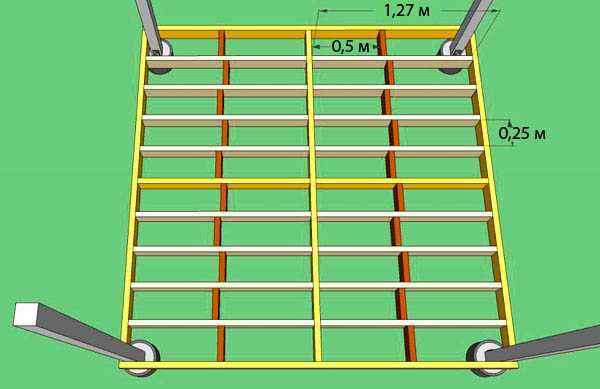

Делаем полы для беседки.
Устанавливаем верхнюю обвязку беседки.

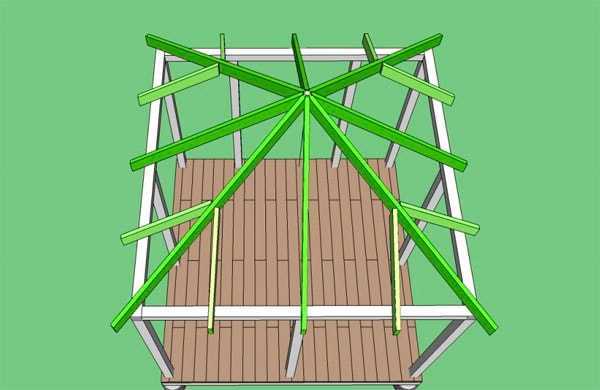

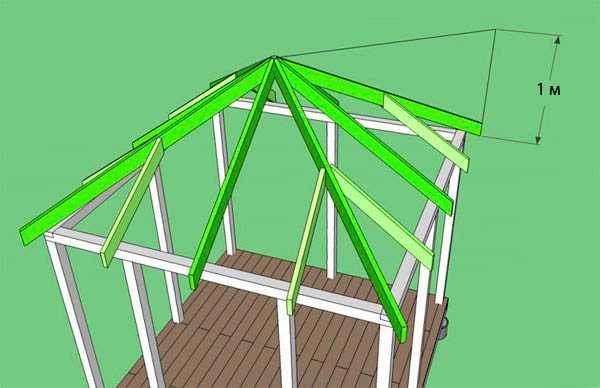

Приступаем к изготовлению крыши нашей беседки, устанавливаем стропила как показано на схеме беседки.

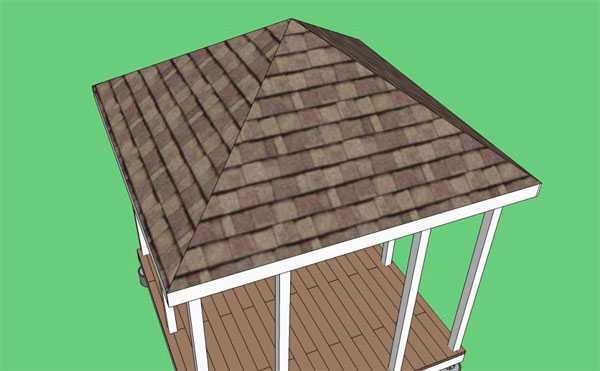

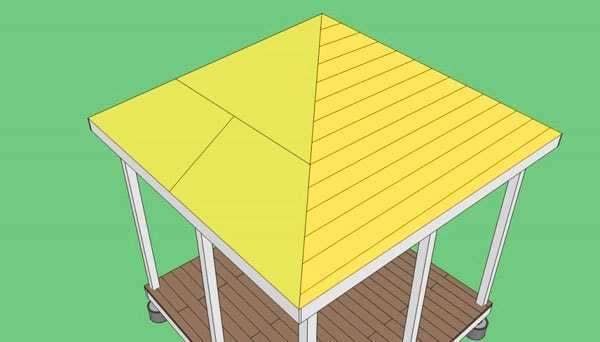

Обшиваем каркас крыши беседки фанерой или OSB.
Покрываем фанеру рубероидом и укрываем декоративной битумной черепицей.
Устанавливаем в беседке балясины и вертикальные рейки.
Покрываем древесину защитной антибактериальной пропиткой и прозрачным лаком.

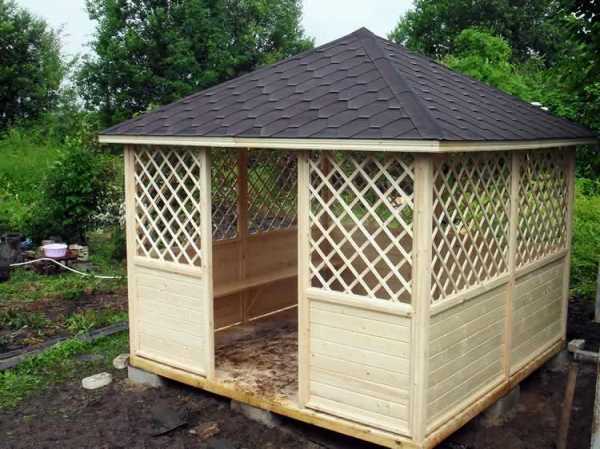

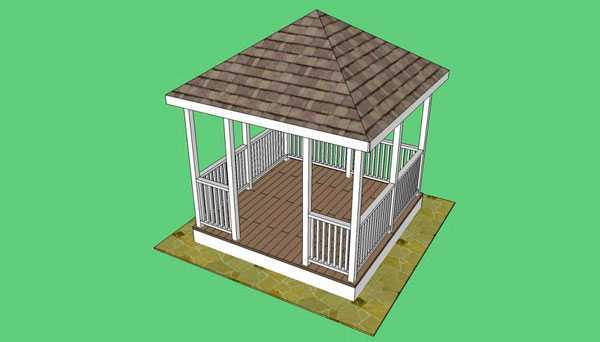

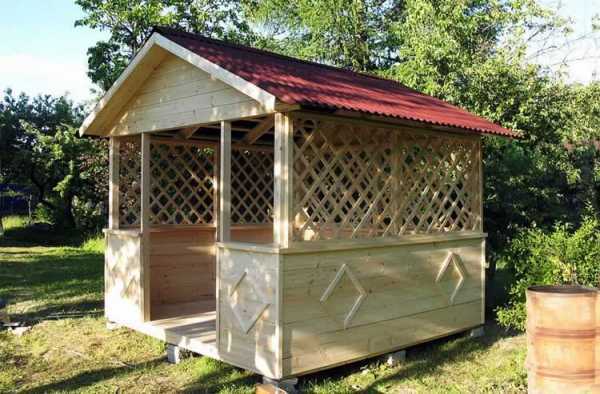

Беседка готова, это самый простой проект деревянной беседки на изготовление такой беседки понадобится примерно 3 дня.
(3 оценок, среднее: 5,00 из 5) Загрузка…sam-stroitel.com
Примеры чертежей беседок и схем с размерами
Чертежи беседки, а также ее эскизы и 3D модели должны быть включены в проект в обязательном порядке. Разрабатывая эти схемы, планы и рисунки нужно соблюсти пропорции конструктивных элементов, а также указать их точные размеры. В этом случае при возведении постройки не возникнет проблем, которые могли бы привести к дополнительным временным и финансовым затратам.
Каковы же правила составления чертежей и эскизов беседок, и как нужно их рисовать? Об этом наша статья.

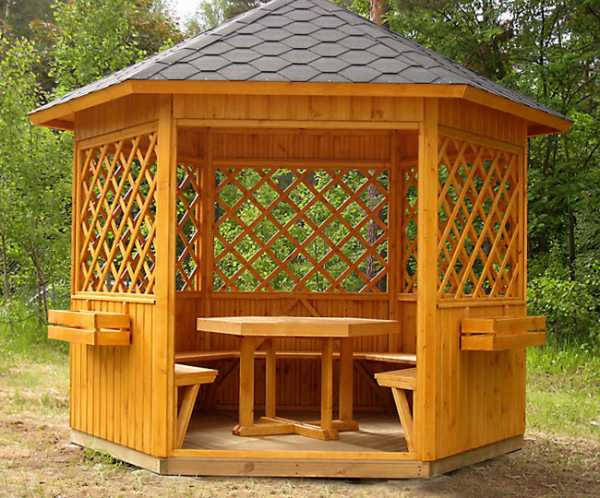

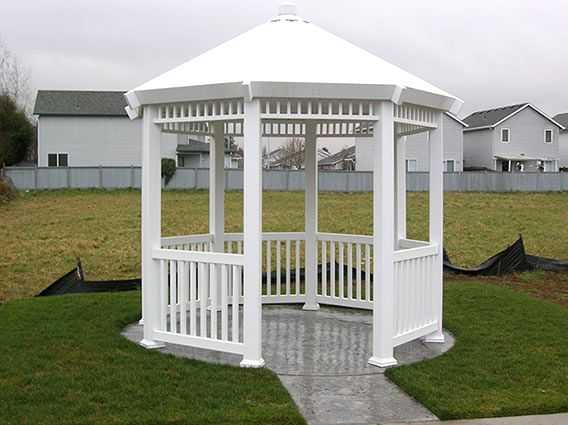

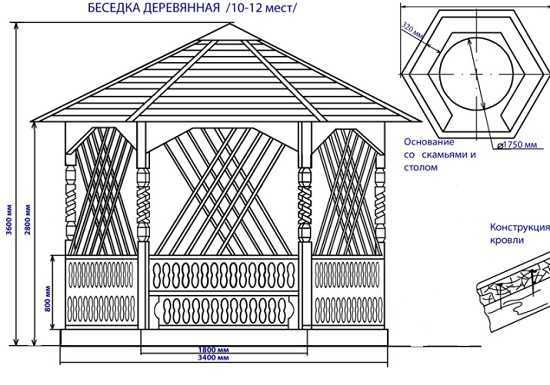

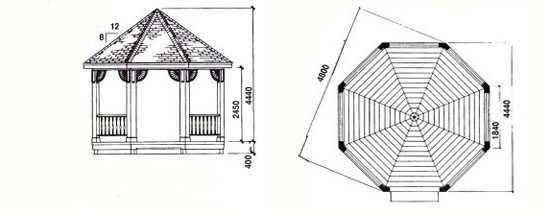

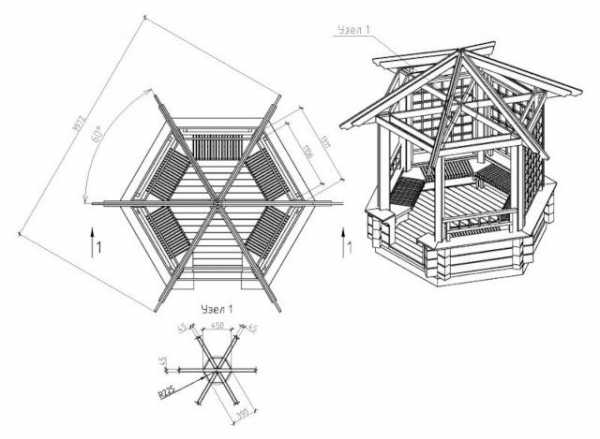

Беседки с 8 гранями
Общие правила составления чертежей
Составление чертежей беседки для дачи позволит точно распланировать расположение разного рода важных конструктивных элементов – светильников, стола, дверей, окон, возможно мангала, барбекю или печи. Помимо этого точные схемы и эскизы помогут определиться с количеством необходимых стройматериалов.
Как делаются беседки своими руками (чертеж, фото)
Существуют правила составления чертежей своими руками, которых следует придерживаться:
- Прежде всего нужно замерить место на участке, отведенное под строительство сооружения. Размеры конструкции на чертеже не должны превышать его площадь.
- Далее рисуется эскиз.

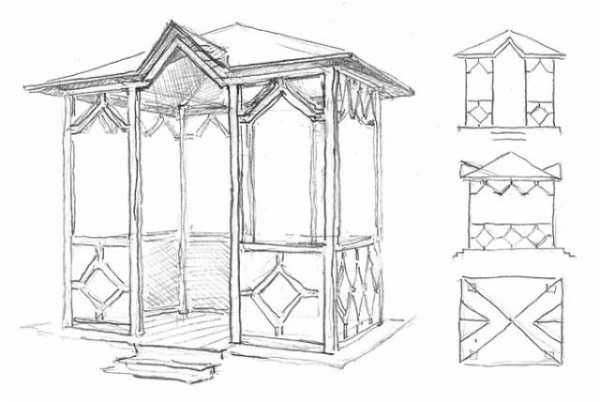

Эскиз постройки из дерева или ее 3D модель наглядно показывают, как она будет выглядеть в конечном итоге
- Затем чертят фронтальную и профильную проекции строения с указанием размеров. Для сложных конструкций с мангалами или массивной мебелью к комплекту чертежей нужно будет приложить еще и план (проекцию сверху).
- Далее отдельно чертится схема фундамента, который может быть ленточным или столбчатым.
Схема столбчатого фундамента
- После этого рисуют стены и крупные элементы (мангал, стол и т.д). На этом же этапе следует отметить места расположения окон и дверей.
- Затем на готовом рисунке отмечают размеры всех элементов каркаса и обшивки.

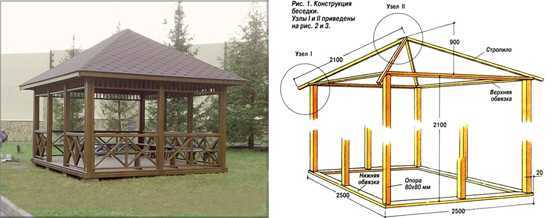

Чертеж каркаса летней постройки с указанными размерами
- На следующем этапе составляется схема крыши с нанесением размеров и углов.
- Отмечаются места расположения светильников и схема разводки электропроводки.
- Если это необходимо, рисуется мангал с фундаментом и дымоходом (печь, барбекю).
- Далее нужно будет «расставить» на плане мебель.
На план следует нанести, в том числе, и мебель
Важно: В том случае, если предполагается строительство закрытой конструкции, обязательно нужно указать места расположения всех вентиляционных отверстий.Примеры чертежей с пояснениями
Далее на конкретных примерах рассмотрим способы составления чертежей беседок разного назначения.
Деревянное сооружение для отдыха
Сооружения на брусчатом каркасе на данный момент являются самыми популярными. Составить чертеж такой конструкции, как прямоугольная беседка со столом и лавочками совершенно не сложно.
Небольшая садовая беседка на каркасе из бруса, предназначенная для семейного отдыха

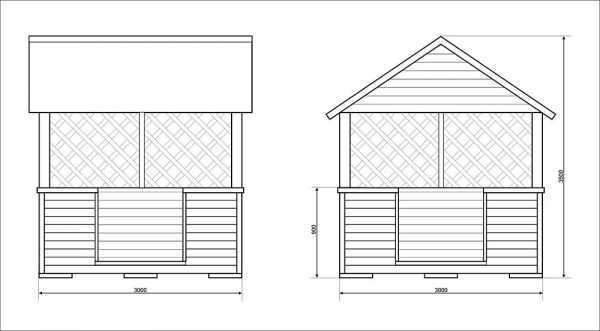

Сначала рисуем чертеж строения в двух проекциях с указанием размеров.

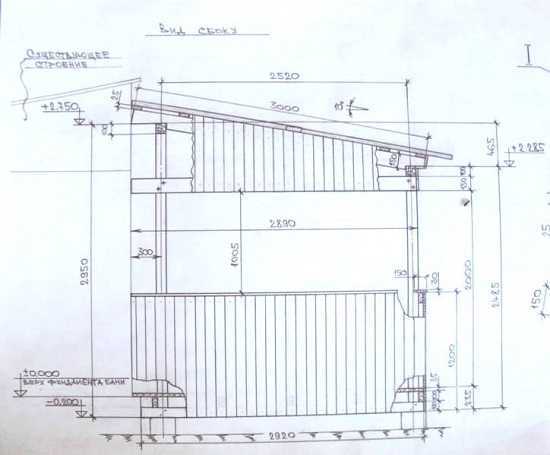

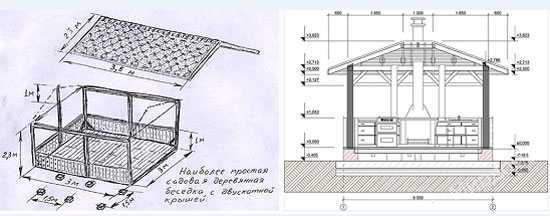

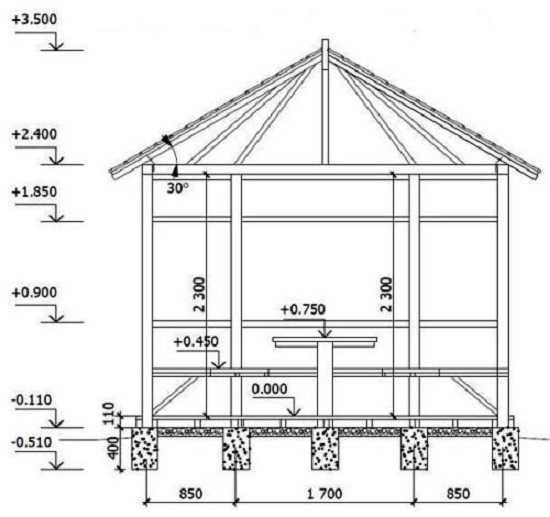

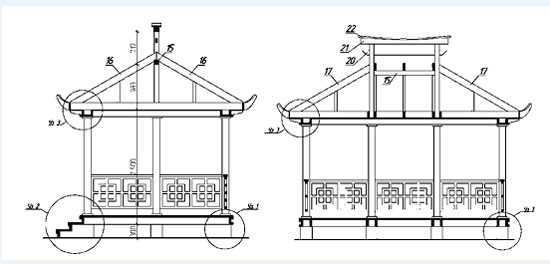

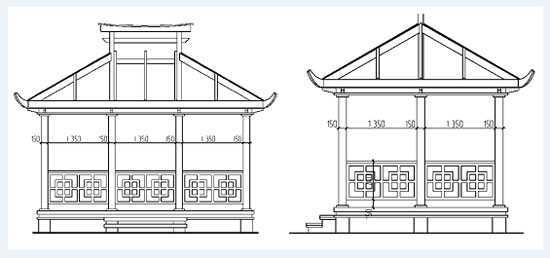

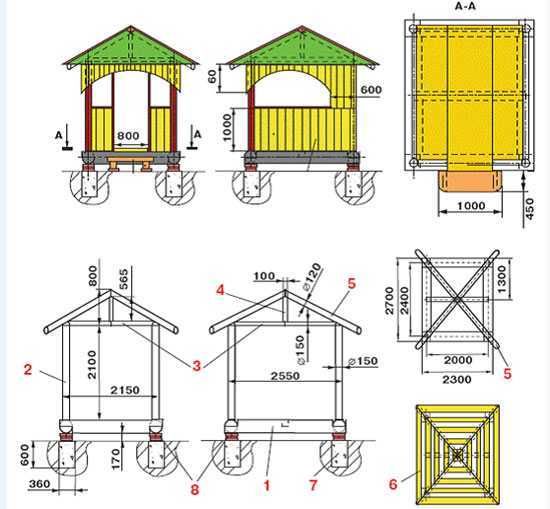

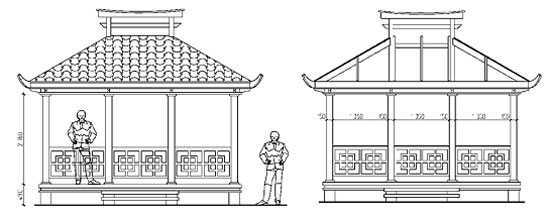

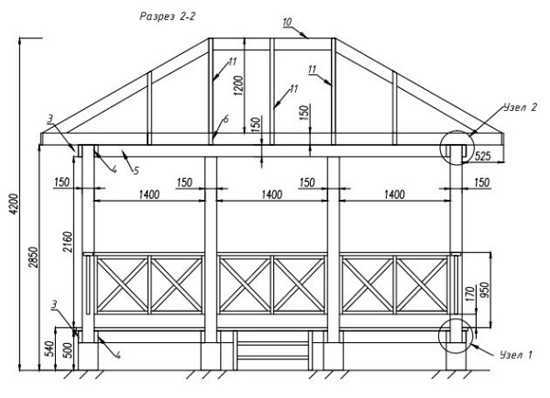

Простые прямоугольные дачные беседки своими руками. Чертежи фронтальный и профильный
Важно: В проект нужно обязательно включить и небольшие подробные схемки с указанием способов крепления и размеров элементов в узлах соединений.

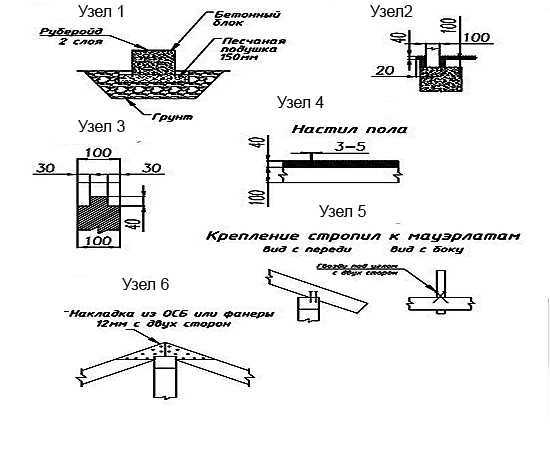

Схема узлов соединения различных конструктивных элементов
Далее — согласно правилам — чертим фундамент. Конечно же, предварительно нужно определиться с тем, каким он будет. На слабых или неустойчивых грунтах лучше возводить свайно ростверковый, на грунтах с хорошей несущей способностью – ленточный.

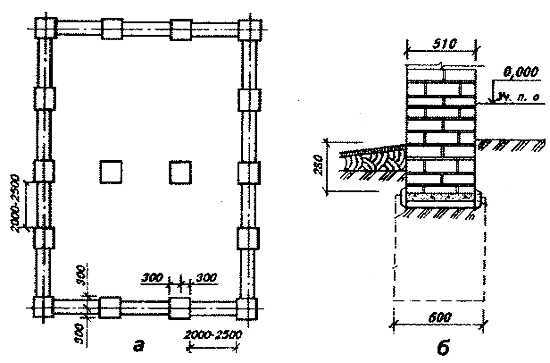

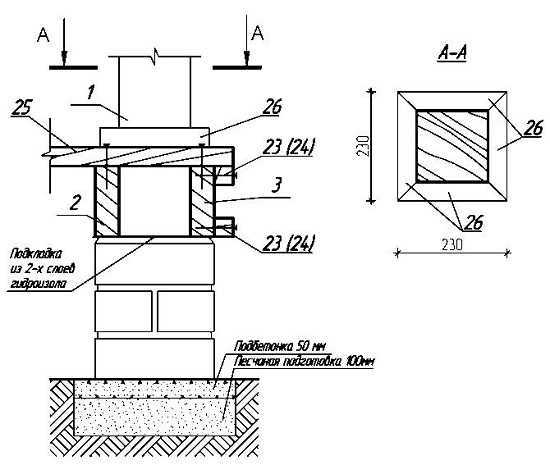

Подробный чертеж столбчатого фундамента беседки
Далее переходим к чертежу стен. Рассматриваемая нами деревянная постройка огорожена невысоким решетчатым парапетом. На схеме указываем, в том числе, и способ его крепления к каркасу сооружения:

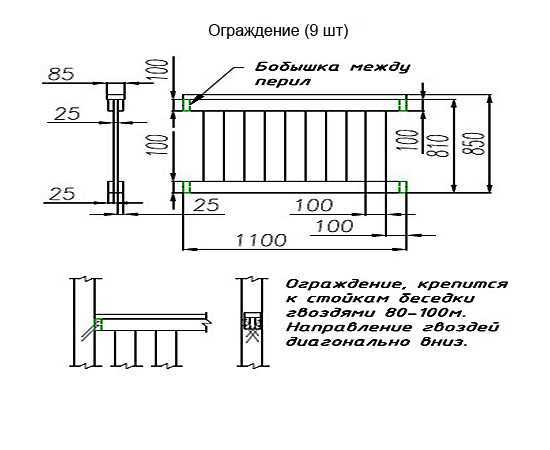

Чертежи беседки садовой, сделанной своими руками. Схема перил каркаса
На следующем этапе рисуем схему стропильной системы. Начинать следует с разработки чертежа верхней обвязки и мауэрлата.

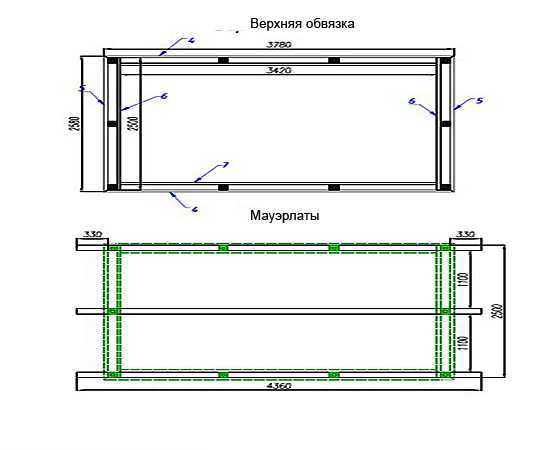

Схема расположения элементов верхней обвязки и мауэрлатов постройки
Далее чертится собственно сама стропильная система.

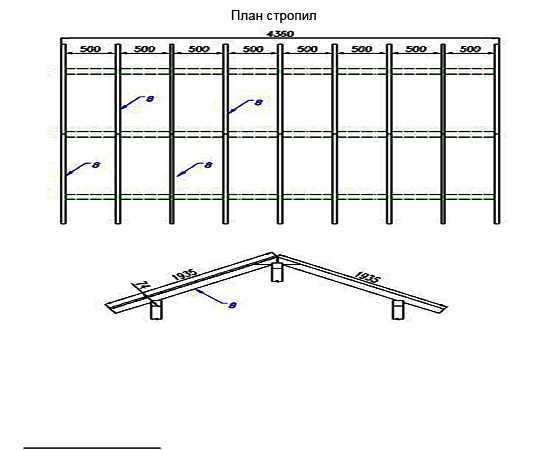

Чертеж стропильной системы двухскатной кровли с указанием ширины шага между стропилами и их длины
К чертежам также нужно приложить таблицу спецификации элементов с указанием видов строительных материалов, необходимых для возведения той или иной части беседки, их размеров и количества.

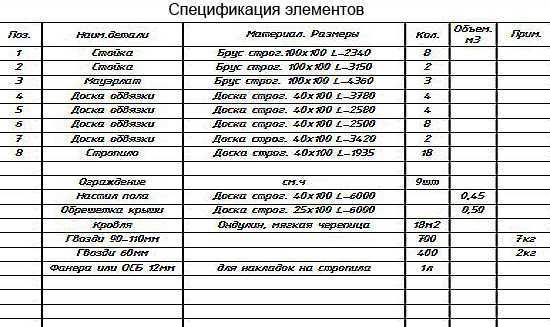

Таблица с перечислением деталей конструкции
После того, как все чертежи будут готовы, можно отправляться в магазин стройматериалов и закупать все необходимое.
Совет: Покупайте материалы хотя бы с небольшим запасом. Некоторые элементы могут быть испорчены в процессе строительства. Да и от приобретения бракованного товара у нас в стране никто не застрахован.Конструкция из бревна с барбекю

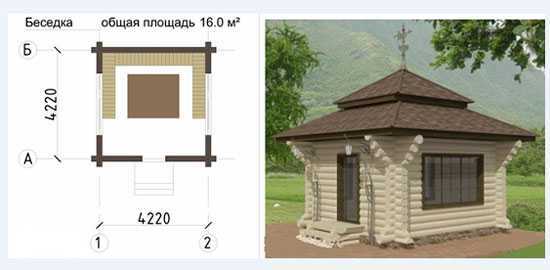

Во дворах больших жилых домов часто возводят рубленые дачные беседки. При этом внутри них обычно устанавливаются мангалы или барбекю. Ниже представляем вашему вниманию проект такого удобного и добротного сооружения.

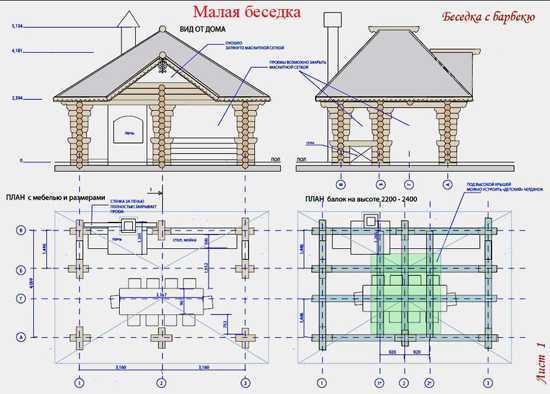

Чертеж беседки из дерева, оборудованной барбекю
Для такой довольно-таки сложной конструкции лучше дополнительно составить план.

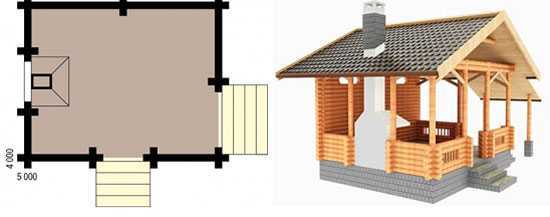

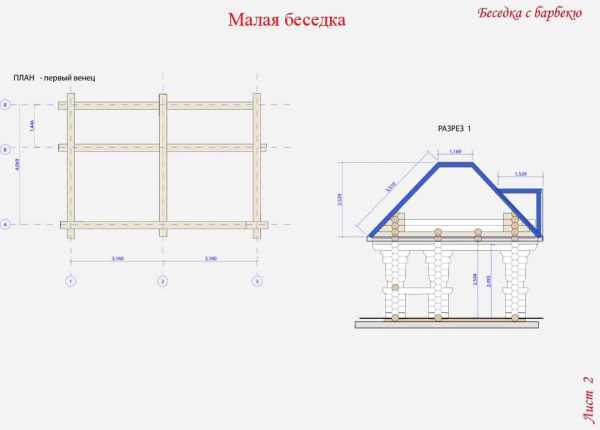

Схема первого венца постройки с барбекю и ее общий вид
Чертежи беседок с мангалом
Более сложной постройкой является беседка с мангалом. Такие варианты дворовых сооружений также довольно-таки популярны. На мангале получаются очень вкусные шашлыки, так как его основательные кирпичные стены способны долго удерживать тепло. План беседки для дачи с мангалом:

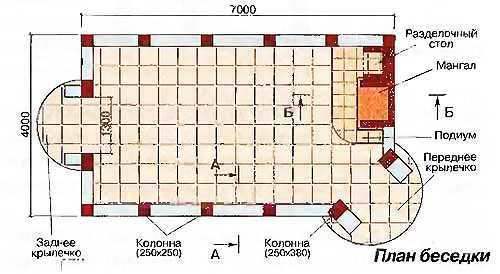

План беседки с мангалом
Важно: В комплект чертежей беседки с мангалом обязательно нужно включить схему фундамента этой конструкции, а также дымохода.

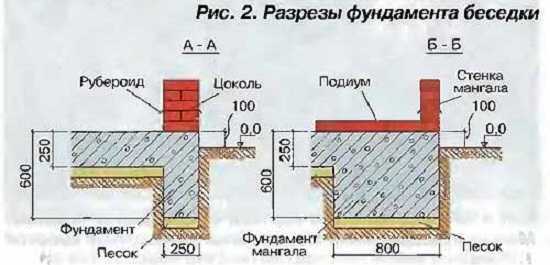

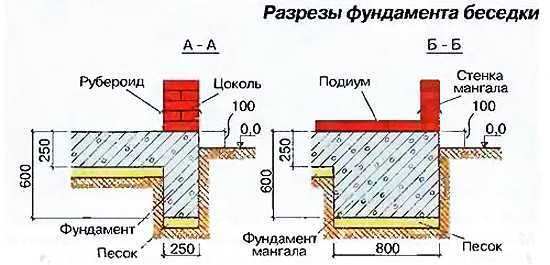

Схема фундамента беседки с мангалом
Барбекю в отдельных случаях может быть установлено посередине сооружения. Мангал же – конструкция тяжелая, массивная и габаритная. Поэтому ставят его всегда у стены или в углу. Еще одна оригинальная конструкция беседки с мангалом:

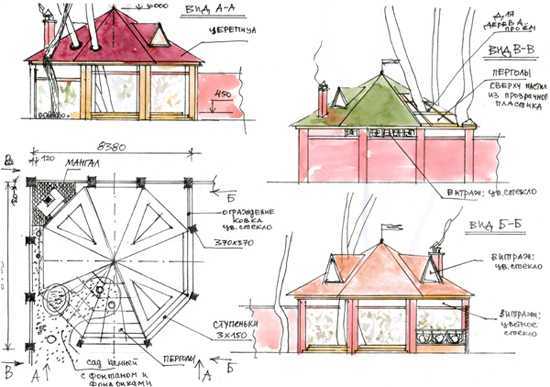

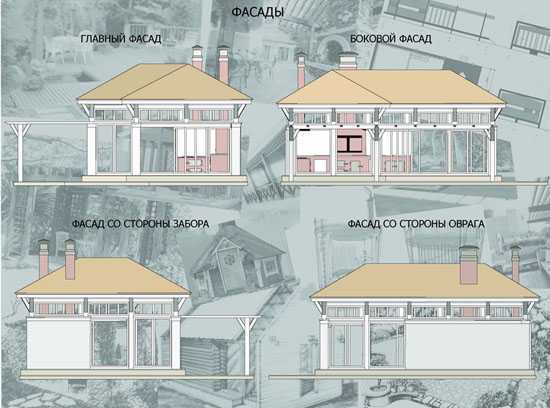

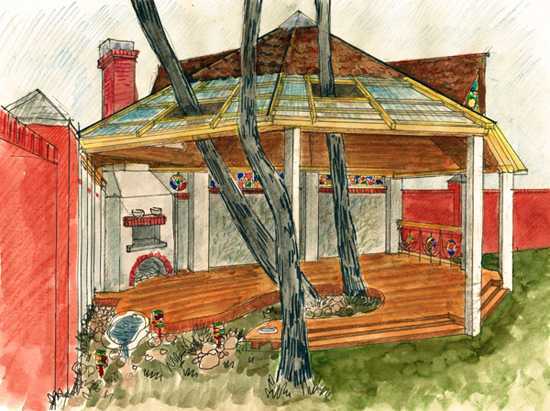

Эскиз постройки оригинального исполнения с мангалом
И схемы к нему:
Схемы беседки с мангалом
В комплект чертежей сооружения с мангалом обязательно должен быть включен чертеж и самого мангала.

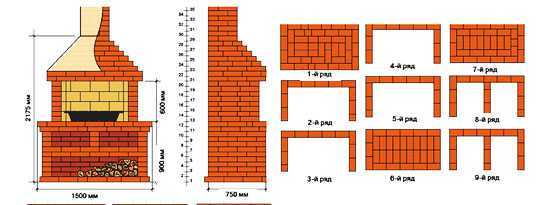

Чертеж мангала для беседки с указанием размеров всех элементов
Помимо этого к проекту нужно приложить и порядовку. То же самое касается беседок с печами и каминами.
Порядовка мангала беседки
Беседка кухня
Очень удобными считаются конструкции, совмещающие в себе беседку и кухню. В таком сооружении можно не только приятно проводить время, наслаждаясь близостью к природе, но и устраивать обеды и ужины.

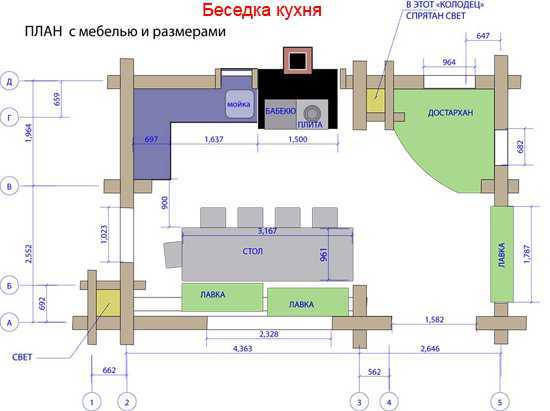

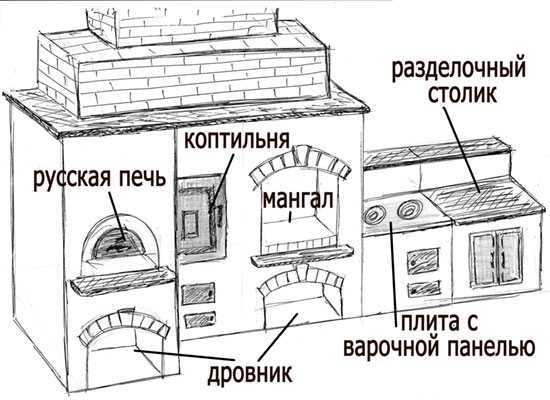

План беседки для дачи, оборудованной мойкой, барбекю, достарханом, плитой, столом и лавками
На видео ниже вы можете ознакомиться с оригинальной конструкцией комплекса беседка – летняя кухня из кирпича и дерева.
Металлические конструкции
Разумеется, на дачах возводятся не только деревянные беседки (чертежи которых представлены выше), но и сооружения из других материалов. Очень популярным вариантом являются, к примеру, конструкции на металлическом каркасе. Конечно же, чертежи перед их строительством рисовать также необходимо. Составить схемы беседки из профильной трубы также просто, как и деревянной. Конструктивно они обычно даже более просты и рисовать к ним сложные чертежи не обязательно.

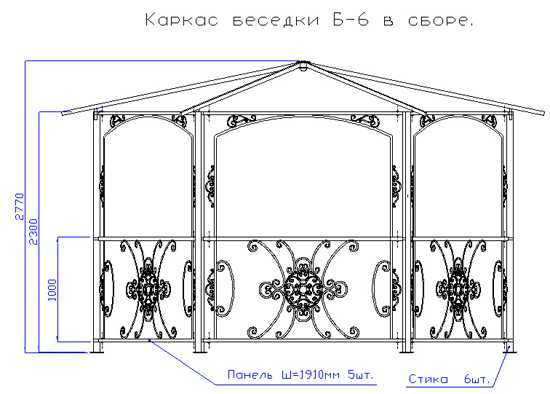

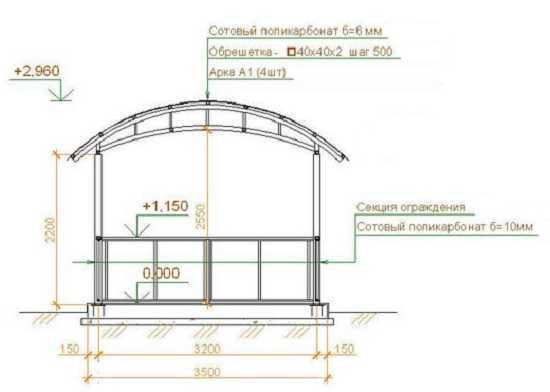

Каким может быть чертеж беседки из металла. Фото простейшей конструкции 3х4м со схемами, на которых указаны основные размеры
Очень часто на дачных участках устанавливаются многогранные беседки из металла. Конструкция 6 угольной постройки немного сложнее, чем у простой прямоугольной. Но возводятся такие сооружения также довольно-таки быстро и просто.
Как строятся беседки шестигранные своими руками. Чертежи этих конструкций рисуются довольно таки просто
Достаточно несложной в сборке является и такая конструкция, как восьмигранная беседка из металлопрофиля, дерева или из поликарбоната.
Чертеж беседки 8 гранной с указанием размеров каркаса и крыши
Кирпичная конструкция
Беседки из кирпича – сооружения основательные. Практически всегда их дополняют мангалами, каминами или печами. Часто они представляют собой закрытое отапливаемое помещение или целые комплексы, включающие в себя, в том числе, и открытые помещения.
Эскизы большой кирпичной садовой беседки
Беседки с соборными печными конструкциями
В закрытых беседках могут устанавливаться, в том числе, и сборные конструкции, включающие в себя мангал, печь и другое подобное оборудование.
Эскиз комплекса для беседки, состоящего из русской печи, мангала, коптильни и варочной панели
Совет: В том случае, если в сооружении будет установлен мангал, барбекю или печь, дровник стоит устроить прямо под ними. Это сделает пользование конструкциями более удобным и позволит сэкономить место.Как видите, составляются проекты таких сооружений, как беседки, своими руками с чертежами довольно-таки просто. Если же вам не хочется тратить на эту процедуру время, можно заказать готовый чертеж в организации, занимающейся проектированием малых архитектурных форм. Однако, разумеется, это повлечет за собой дополнительные расходы.
freshremont.com
Советы по выбору чертежа беседки для дачи, примеры схем и планов
Садовые домики пользуются особой популярностью среди владельцев загородных домов и дачных участков. Они могут использоваться в качестве места для отдыха всей семьи, встреч с друзьями, приготовления пищи на мангале, а также для уединения и общения с природой.
Если вы задумались о сооружении беседки на собственном участке, вы можете:
- заказать проект в архитектурном бюро и поручить его осуществление строителям;
- построить садовый домик самостоятельно.
Рассмотрим второй вариант более подробно.
Схемы для строительства дачных беседок своими руками
С чего начинается создание летней беседки? Конечно же, с чертежа. Схему сооружения можно набросать самостоятельно, или скачать готовые разработки с интернет-источников.
На заметку: дачные беседки своими руками, чертежи которых скачаны с общедоступных источников, не могут быть уникальными, но проект всегда можно дополнить собственными идеями.
Чертеж беседки садовой, сделанной своими руками и профессиональный дизайн-проект
При самостоятельном выполнении работ по благоустройству приусадебного участка, изначально следует определиться с типом конструкции.
Типы и виды беседок
Различают два основных вида садовых домиков:
- временные – разборные конструкции. Удобны тем, что при необходимости их можно быстро разложить, а в другое время – компактно хранить в сложенном виде;
Схема разборной прямоугольной садовой беседки из профильной трубы
- стационарные – постоянные беседки, установленные на фундаменте, имеющие укрепления и крышу.
Схема стационарной конструкции из дерева с четырехскатной крышей
Совет: стационарные беседки представляют больше возможностей для экспериментов с их архитектурой и дизайном.
Существуют также различия по типу конструкции. Это могут быть сооружения открытого типа, в которых отсутствуют стены – только опоры и крыша. Разновидностью такой беседки является шатровая конструкция.
Схема квадратной беседки 3100*3100 мм шатрового типа
На чертеже выше представлена простая конструкция, состоящая из основания, выложенного плиткой, опорных столбов, крытая ондулином. Для украшения постройки используются декоративные решетки.
Более надежными и защищенными от непогоды являются закрытые беседки. Они напоминают мини-домики с полноценным фундаментом, стенами, крышей, дверями и окнами.
Схема закрытого домика площадью 16 м. кв.
Нечто среднее между открытыми и закрытыми конструкциями – беседки полузакрытого типа. Они имеют основание, крышу, и частичное ограждение.
Чертеж полузакрытой постройки из бревна, с барбекю
Помните: в открытых павильонах приятно проводить время только в теплую погоду, а закрытые можно использовать в любое время гола.
При составлении схемы постройки следует определиться и с ее формой. Рассмотрим конфигурации конструкции от простых к сложным. Самые простые сооружения могут быть квадратной или прямоугольной формы и снабжаться односкатной или двухскатной крышей.
Схема простого квадратного павильона с односкатной крышей
Более интересно смотрятся шестигранные сооружения, их можно использовать для отдыха большой компании, но они довольно сложные в исполнении.
На заметку: благодаря шестиугольной форме, такая беседка очень вместительна, особенно если установить скамейки по ее периметру.
Шестиугольная беседка своими руками – чертеж постройки с зоной отдыха
Усложненным вариантом предыдущей схемы является восьмигранная конструкция. Беседки такой конфигурации еще называют круглыми. Они очень вместительны, но расход материалов при их сооружении больше, чем при строительстве квадратных или прямоугольных конструкций.
Чертеж беседки 8 гранной, выполненной из бруса
Выбор материала
Помимо определения типа и вида беседки, составления чертежей, важную роль играет выбор материала для возведения садового домика. Данное сооружение может быть выполнено из нижеперечисленных материалов.
Дерево
Дерево издавна использовалось в строительстве и на сегодняшний день оно не теряет своей актуальности. Беседка из древесины очень уютная и теплая, обладает особой энергетикой.
Совет: чтобы сэкономить на материале – выбирайте древесину сосны. Она недорогая и стойкая к атмосферным воздействиям.
На фото ниже представлена схема простого деревянного домика для отдыха, который под силу выполнить самостоятельно.
Деревянные беседки, чертежи простой конструкции
Если предыдущая схема возведения беседки предполагает наличие минимальных навык работы с деревом, то следующий чертеж демонстрирует более сложную конструкцию, возведение которой потребует больших усилий.
Чертеж беседки из дерева – 6 угольной постройки полуоткрытого типа
Металл
Поистине долговечной конструкцией будет садовая беседка из металлопрофиля. Данное сооружение может быть как разборным, так и стационарным. Каркас конструкции можно сформировать из профильной трубы, или металлического уголка. Кровля и ограждение беседки могут быть выполнены из поликарбоната или металлочерепицы.
Внимание: недостатком металлической конструкции является ее быстрое нагревание от солнца, а также быстрое остывание.
Схематический чертеж беседки из металла, фото
По желанию металлическую беседку можно в дальнейшем декорировать коваными или сварными элементами.
Кирпич и камень
Если из вышеперечисленных материалов можно соорудить в основном легкие летние конструкции, то из кирпича и камня получаются более монументальные и надежные сооружения. Их можно использовать в любую погоду, также они идеально подходят для установки барбекю или мангала.
План беседки для дачи из кирпича, с мангалом
Как видно с чертежа, конструкция состоит из двух колонн, заднего и переднего крылец, подиума, разделочного стола и мангала.
Внимание: под такое сооружение необходимо правильно заложить фундамент, чтобы он выдержал вес будущей постройки.
Разрез фундамента – беседка своими руками, чертежи, фото
Стилистика
Чтобы дачный домик, кроме практичной, выполнял еще и декоративную функцию, его следует оформить в определенном стиле. Так в чертежах классической конструкции преобладают строгие четкие линии.
Схема и дизайн-проект классической беседки с печкой-барбекю – строгость и функциональность
Для деревенского стиля характерна простота, поэтому дачные домики сооружаются из бревна по заранее составленному чертежу.

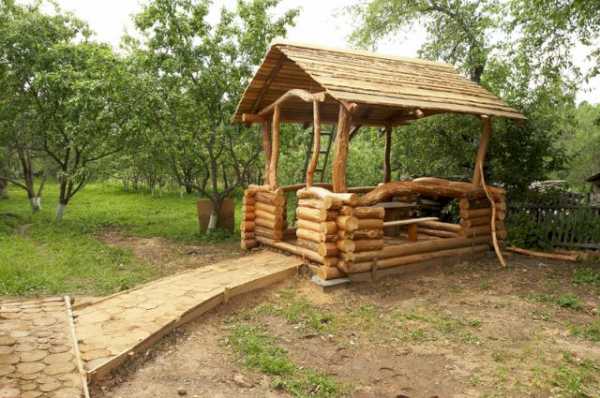

Схема бревенчатого домика в деревенском стиле
Высокого мастерства требует составление чертежей восточных построек. Они характеризуются изысканностью форм и гармоничностью сочетания материалов.
Схема домика для отдыха с необычной крышей в восточном стиле
Беседка с барбекю, камином, мангалом
Поскольку на даче часто готовят мясо, шашлык, рассмотрим более подробно чертежи беседок с мангалом, барбекю или камином. Особенность планировки такой беседки – наличие кухонной зоны (мангала, разделочного стола). Рассмотрим схему деревянной беседки в японском стиле.
Чертеж главного фасада конструкции
Схема боковой проекции
Чертеж беседки в разрезе с указанием основных конструктивных элементов – верхнего и нижнего перекрытий, лестницы
Поскольку садовый домик в японском стиле имеет крышу особой формы, ее красота и надежность зависят то того, насколько правильно будет смонтирована стропильная система.
Схема стропильной системы и балок перекрытия крыши
Центральным элементом конструкции будет камин, на фото ниже представлена схема закладки его основания с основными размерами.
Схема узла 1 – барбекю
Для комфортного пользования беседкой к ней следует соорудить лестницу. Ее основание можно выполнить из блоков, а ступени облицевать плиткой или деревом.

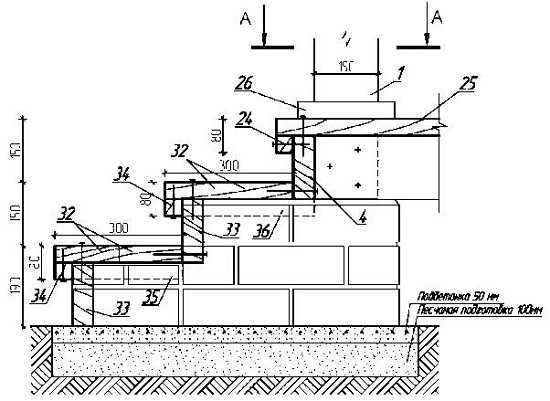

Схема узла 2 – лестницы
Завершающий штрих сооружения садового домика – установка декоративного ограждения.
Схема беседки – выполнение декоративного ограждения из дерева
Итог
Неотъемлемым атрибутом благоустроенного садового участка является беседка. Здесь полезно проводить время с семьей или друзьями и даже в одиночку, любуясь красотой окружающей природы. Но чтобы данная постройка была комфортной и уютной, следует правильно составить ее схему. Чертеж будущего сооружения можно сделать самостоятельно или скачать готовые схемы с доступных ресурсов. Надеемся, что наши подборки чертежей и схем беседок будут вам полезными, и вы создадите свой уютный и функциональный садовый домик.
Хотите получать новые статьи на почту?
Понравилась статья? Поделись с друзьями!
stroiidea.ru
Вариант квадратной беседки из дерева приемлем для любой дачи
Наличие беседки на территории дачи или участке с коттеджем дает возможность приятно проводить время отдыха. Это может быть отличным местом и для совместного семейного обеда.
Материал для постройки беседки может быть абсолютно любым. Каждый выбирает его по своему желанию. Можно построить ее из дерева, применить кирпич, поликарбонат, металл, фанеру, мягкую черепицу. На этом список не заканчивается. Все зависит от финансовых возможностей и того, какой будет размер будущей постройки.
Типы беседок
Пользуются популярностью кованные и металлические изделия. Такие конструкции устанавливаются быстро, легко. Они устойчивы к негативному воздействию внешних факторов, имеют длительный срок эксплуатации, не требуют специального ухода. Некоторые хозяева дачи предпочитают комбинировать строительство из различных материалов.
Формы оснований беседок также весьма разнообразны. Они могут быть круглыми, полукруглыми, шестигранными. Неплохими вариантами являются квадратные основания. Они имеют красивые утонченные формы, являются наиболее простыми в обустройстве.
Преимущество деревянных конструкций
Каркас большинства беседок выполняют из дерева. Данный материал является экологически чистым, безопасным для здоровья. Преимущества беседок, каркас которых выполнен из дерева очевидны:
- относительно невысокая стоимость;
- материал является натуральным;
- идеально подходит для людей с невысокими строительными навыками;
- высокая скорость строительства;
- прекрасная гармония с окружающей средой.
Такую беседку для дачи можно приобрести в готовом виде. Однако, это под силу состоятельным людям. Наиболее бюджетным вариантом является возведение ее своими руками.
Выбор варианта кровли
Виды крыш для садовых квадратных беседок также могут быть разнообразны. Простейшей конструкцией является односкатный вариант. Полукруглая форма кровли приемлема на основе сварной металлической решетки. Кроме этого, используют четырехскатную, шестигранную, шатровую, круглую виды кровли.
Для квадратной конструкции садовой беседки одним из оптимальных вариантов является кровля с двухскатной крышей. У такой постройки незначительный вес, невысокая стоимость. Для обустройства двухскатной кровли не нужно особых плотницких навыков. Ее не составит труда соорудить своими руками.
Если для дачи выбор сделан на устройстве беседки квадратной конструкции, то прежде всего необходим ее чертеж. Он составляется в несколько этапов. Перед тем как приступить к нему, необходимо определиться с дизайном и размером постройки.
Необходимость схемы постройки
Чертеж должен предусматривать местоположение беседки от основного дома. Оптимальная удаленность 3–5 м. Если беседка для дачи планируется с мангалом или печью, то от дома ее желательно отдалить на 8 метров.
Составляя чертеж, следует обязательно учитывать фундамент. Для дачи конструкция должна иметь столбчатое основание. Если размер фундамента 3х3 метра, то расстояние между столбами должно составлять 150–200 см. Чертеж постройки своими руками предполагает, что при разметке основания на местности, следует добавить по 10 см. Это дает возможность увеличить габариты фундамента.
Следует предусмотреть также местоположение стола, стульев или кресел, размер каждого из них. Учитывается тип сооружения: открытый или закрытый. Если постройка закрытая, необходимо предусмотреть наличие вентиляции. Существует также разборный вариант конструкции. При нем составляющие легко демонтируются, а впоследствии устанавливаются в любом месте.
Фото квадратных беседок 4х4 и 3х3
Тематический материал:
Отдельно выполняется чертеж крыши укрытия. На нем указывается размер кровли, угол наклона, высота, материал покрытия.
Если правильно выполнить чертеж с учетом всех необходимых стройматериалов, это позволит избежать необоснованных финансовых затрат. При желании используя множество имеющихся готовых схем строительства, можно спроектировать собственный вариант.
Чертеж беседки для дачи квадратной формы из дерева с двухскатной крышей следует делать с фронтальной и профильной проекцией объекта. Фундамент отображается отдельной схемой с указанием величины заглубления опор, расстояния между ними. Размер конструкции оказывает значительное влияние на последний параметр.
Чтобы работы по возведению было более удобно претворять в жизнь, подробные схемы отдельных технических узлов прикладываются к основной схеме.
Чертеж деталей, связанных с двухскатной крышей, должен отображать стропильную систему, в которой указывается, как следует крепить верхнюю обвязку, учитывать шаг между стропилами. Как только все схемы и основной чертеж будут готовы, можно приступить к строительству своими руками.
Чертеж беседки: размеры 3 х 3, материал – профильная труба
Подготовка площадки под фундамент и его заливка
Первоначально следует подготовить строительную площадку. После соответствующей разметки (неплохой вариант 3х3 м) с нее удаляется дерн вместе с плодородным слоем. Сделать это надо обязательно, чтобы воспрепятствовать гниению органических остатков (травы, корней). В песчаную почву засыпают щебень, отсев, строительный мусор с последующей утрамбовкой. Если почва глинистая, котлован забрасывают грунтом, после чего его трамбуют.
Такая подготовка будет эффективно препятствовать скапливанию воды в основании, поскольку ее появление вызывает неприятный запах.
В котлован под фундамент засыпают также большие плоские камни. Затем заливают раствор, разравнивая его правилом. Готовый затвердевший фундамент следует изолировать, покрыв его рубероидом.
Чтобы установить каркас, подготавливают четыре бруса. Их размер должен быть примерно 100х100 мм. Предварительно они обязательно подлежат антикоррозийной обработке. Затем их кладут горизонтально и соединяют между собой в полдерева.
Установка обвязки и каркаса
Такая конструкция является нижней обвязкой, держащей на себе весь каркас из дерева. Материал для нее обязательно должен быть сухим. Затем на обвязку устанавливаются опоры. Две дополнительные желательно поставить у входа в саму беседку для дачи.
Между собой они соединяются горизонтальными перемычками. Впоследствии эти перемычки выполняют роль перил. Сверху на опоры укладываются еще четыре бруса, размер которых аналогичен размеру нижних элементов. Крепятся между собой они таким же способом.
В результате проведенных работ, конструкции придается дополнительная жесткость. Верхние бруски используются уже для монтажа кровли.
Чтобы придать опорам дополнительную устойчивость, внизу под углом 45 градусов к ним крепят раскосины.
Каркас конструкции предусматривает наличие деревянного пола. Чтобы он не прогибался, укладывают лаги. Расстояние между ними 500–600 мм. Причем они должны быть отдалены от стен на 230 – 300 мм. Деревянный настил укладывается на лаги без зазора из досок толщиной 40 мм.
Настил пола и установка верхней объвязки
Детали стропильной системы
Немаловажное значение при обустройстве крыши уделяют сооружению из стропил. Стропила в нем бывают висячими или наклонными. Наиболее чаще в беседках для дачи выбирают вариант с висячими стропилами. Размеры постройки позволяют это сделать. Кроме этого, не нужно возводить дополнительные опоры.
Для обустройства стропильной системы потребуются составляющие:
- Стропила. Их можно установить поочередно. Альтернативный способ предполагает их сборку в стропильную ферму. После этого каркас поднимают и крепят на крыше.
- Опорный брус – мауэрлат. Выполняет функцию опоры нижней части стропил.
- Прогон, стойка, лежень. Используются для наклонных стропил. Для дачных беседок применяются редко. На эти элементы, как правило, опираются другие составные части кровельной системы.
- Затяжка. Служит, чтобы придать системе большую прочность.
- Подкос, бабка и ригель. Эти составляющие используются с висячими стропилами. Необходимость использования каждого элемента обусловлено размером пролета конструкции.
Монтаж кровельной системы
Приступая к работе по монтажу стропил очень важно правильно определить их размер. Определить на каком расстоянии они должны находиться друг от друга. При длине 3 метра сечение 50х150 мм будет наиболее приемлемым вариантом.
Расстояние между стропилами можно определить по специальной таблице. Очень важными факторами являются угол наклона кровли и вес кровельного материала. Если вес большой, расстояние между стропилами лучше уменьшить. Каркас всей системы под двухскатной крышей от этого будет более прочным.
Сам монтаж проводят поэтапно. В этом поможет составленный ранее чертеж. Первоначально устанавливается стропильный каркас. Будет целесообразным собрать его внизу. Чтобы работы проводились быстрее и проще, изначально подготавливают шаблон. Впоследствии готовый каркас поднимается наверх, крепится к мауэрлату.
Затем приступают к монтажу обрешетки. Она может быть как сплошной, так и разреженной. Сплошную рационально использовать в случае мягкой кровли. Использование листовых материалов предполагает использование разреженной обрешетки.

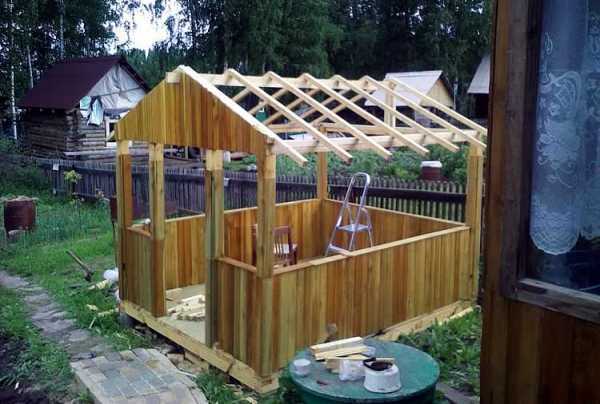

Установка стропильной системы крыши
На следующем этапе происходит обустройство подкладочного ковра. При мягкой кровле материалом может послужить влагостойкая фанера. На данном этапе крепятся карнизные планки.
Финишное покрытие обустраивают согласно инструкции его производителя. Порядок и правила работ могут отличаться. Это зависит от выбранного кровельного настила.
Завершающим этапом является установка конька и торцевых планок. Данные элементы несложно изготовить своими руками. После этого весь каркас укрытия желательно обработать тонированной защитной пропиткой. Ее цвет можно подобрать, учитывая особенности дизайна.
Выполненная таким образом беседка для дачи будет долгие годы радовать хозяев и их гостей теплыми летними вечерами.
comments powered by HyperCommentsbesedkibest.ru
ydachadacha.ru
