Содержание

дождеприемный колодец, водоприемники для ливневки, устройство приемника, выбор, установка

Содержание:

На прилегающем к дому участке или территории, с которой потребуется отводить воду, обустраивают ливневую канализацию. Обязательным элементом каждой дренажной конструкции являются дождеприемники. Их производят из разных материалов, они отличаются весом, параметрами и способностью выдерживать различную нагрузку.

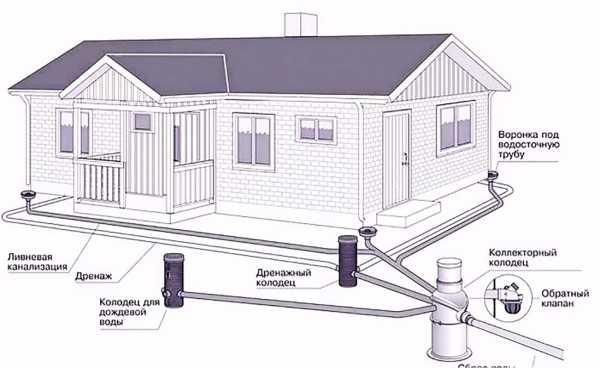

Сфера применения ливневой канализации

Подобные системы предназначены для отвода с прилегающих к дому участков не только дождевых осадков, но и талых водных масс. Их прокладывают для того, чтобы влага, собирающаяся в грунте, не подмыла фундамент строения, в результате чего оно начинает проседать.

К основным элементам системы отвода дождевых стоков относятся:

  • желоба и трубы для перемещения жидкости;
  • дождеприемники для забора воды с поверхности;
  • дренажные колодцы и водостоки, в них стекает жидкость;
  • фильтры и решетки, препятствующие попаданию мусора в конструкцию.

Благодаря наличию на участке данной системы можно производить полив талой водой растений, посаженных на клумбах и в саду, а также увеличить срок эксплуатации проложенных дорожек и защитить строения от негативного воздействия влаги.  Приобретают дождеприемники для ливневой канализации и для того, чтобы на территории не собирались лужи и в подвал не попадали осадки. Читайте также: "Как устроена ливневая канализация – правила обустройства системы водоотведения".

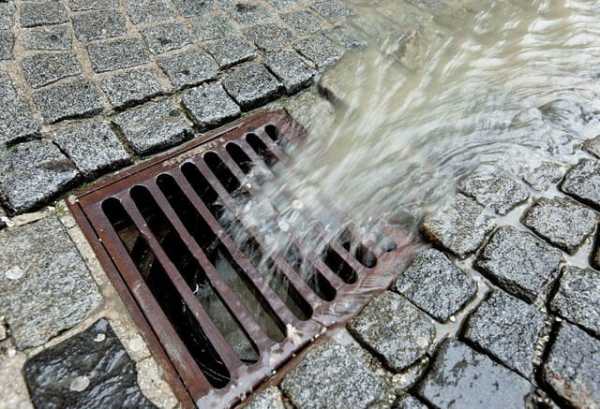

Назначение и конструкционное устройство водоприемников

В конструкциях для отведения атмосферных осадков обязательно наличие дождеприемника, поскольку посредством него жидкость поступает в желоба или трубы. Этот элемент имеет сложное устройство овальной или прямоугольной конфигурации. Он состоит из нескольких частей.

Стандартно в современном дождеприемнике имеются:

  1. Решетки. Они прикрывают конструкцию сверху и предназначаются не только для выполнения декоративной отделки, но и для защиты людей от возможности получить травму. Помимо этого, на пластиковые или чугунные решетки возлагаются функции первичного фильтра - они препятствуют попаданию крупно фракционного мусора в линевую канализацию.
  2. Приемника - элемента квадратной или округлой формы, который служит для перенаправления стоков в систему.
  3. Фильтра- пескоулавлевателя. Эта часть имеется не в каждой модели. Она не дает попасть в канализацию мелким фракциям песка, почвы и прочего мусора. Данный фильтр располагается ниже, чем лоток дождеприемника, поэтому твердые частицы опускаются на его дно, а жидкость перемещается до уровня выхода из конструкции.

Главное, регулярно ухаживать за фильтром, для чего его необходимо чистить, в противном случае со временем из него может возникнуть неприятный запах, появляющийся при испарении влаги в лотке.

Типы дождеприемников и их отличия

Данную часть ливневой канализации изготавливают разной по форме, весу, глубине и материалу производства. Последняя характеристика считается одной из наиболее важных.

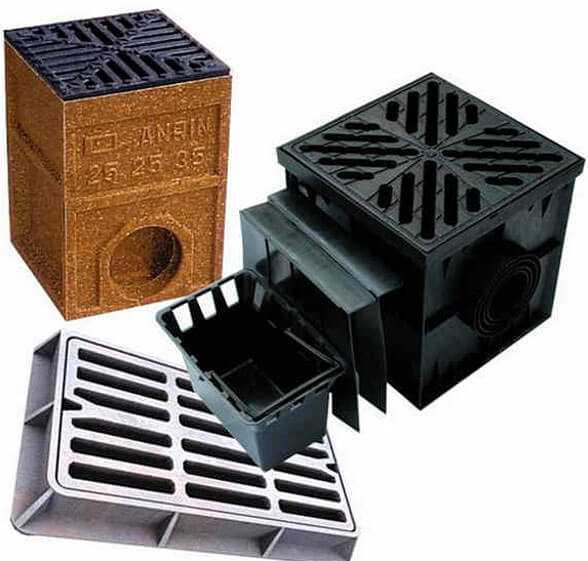

В продаже представлены варианты моделей из:

  • чугуна;
  • пластика;
  • бетона.

Ассортимент бетонных дождеприемников

Изделия, произведенные из бетона, широко задействуют в сфере дорожного строительства и укладывают там, где ливневая канализация подвергается значительным внешним нагрузкам. Их изготавливают из тяжелого и прочного железобетона, либо из недорогого фибробетона.

Помимо этого, дождеприемники бетонные для ливневой канализации бывают легкими, тяжелыми и магистральными. Первый вариант изделий обычно устанавливают под выходом водосточных труб и укомплектовывают пластиковым отводом. Легкие модели отличаются кубической формой с толщиной стенок не больше 2 сантиметров.


Особенности конструкционного устройства таких бетонных приемников позволяет устанавливать их один на другой в случае, когда необходимо увеличить глубину колодца.

Из их преимуществ можно отметить:

  • долговечность;
  • высокую степень сопротивляемость температурным перепадам и прочим негативным последствиям;
  • доступную стоимость.

Легкий приемник из бетона в среднем имеет размеры 40х40 сантиметров.

В свою очередь тяжелый бетонный водоприемник способен выдержать нагрузку, не превышающую 3-х тонн. Поэтому подобные изделия монтируют в местах, где на них оказываются средние нагрузки. К ним относятся площадки около кафе, автозаправочные станции, улицы с ограниченным потоком автотранспорта.

Современные модели часто изготавливают из вибрированного фибробетона, толщина их стенок равна минимум 2 сантиметра. Решетку для них делают из обычного или оцинкованного чугуна, без проблем выдерживающего повышенные нагрузки.


Продукцию магистрального типа в отличие от других вариантов выпускают разборной. Ее нужно собирать из отдельных элементов и по этой причине для монтажа не требуется строительная спецтехника.

Обычно магистральные приемники производят из армированного железобетона, устойчивого к температурным изменениям и не пропускающего жидкость. Толщина их стенок равна не менее 5 сантиметров, а для изготовления решеток задействуют литой чугун. Поскольку литые магистральные изделия способны выдержать повышенную нагрузку, их в основном размещают на проезжей части.

В индивидуальном строительстве бетонные водоприемники для ливневки применяют крайне редко, так как при всех преимуществах они отличаются большим весом и громоздкими размерами, сложностью проведения монтажа в отличие от легкого варианта из пластика.

В последние годы применение бетонных изделий в дорожном строительстве понизилось и значительно, так как их заменили чугунными моделями - более износостойкими и долговечными.

Чугунные

Модели приемников, произведенные из чугуна, чаще всего монтируют при укладке дорожного полотна с целью отвода осадков с проезжей части, тротуаров и дорожек для пешеходов.

Для их производства используется специальный сорт чугуна СЧ20, отличающийся высокой стойкостью к различным агрессивным веществам и устойчивостью к оказываемым постоянно физическим нагрузкам.


Изделия из чугуна отличаются формой, весом и максимально допустимой нагрузкой:

  1. ДМ - водоприемники, имеющие небольшой размер и прямоугольную форму. Их масса составляет от 80 килограммов, а максимально возможная нагрузка - 12,5 тонн. Модели ДМ2 и ДМ1 предназначаются для укладки во дворах жилых зданий и на автомобильных магистралях с незначительной нагрузкой.
  2. ДБ - прямоугольные большие ливневые дождеприемники с весом от 115 килограммов. Модели ДБ2 выдерживают нагрузку, не превышающую 25 тонн. Их монтируют на парковках и дорогах с интенсивным передвижением транспорта и в иных аналогичных местах. Параметры ДБ2 равны 400х810 миллиметров.
  3. ДК - круглые приемники, отличающиеся весом около 100 килограммов. Их задействуют в тех случаях, когда используемый прямоугольный элемент находится на реконструкции или в ремонте. Максимально допустимая нагрузка - 15 тонн.

И круглые, и прямоугольные изделия по причине их большого веса отличаются продолжительным сроком эксплуатации, но для их укладки требуется наличие строительной спецтехники.


Применение чугунных конструкций имеет ряд преимуществ, среди которых нужно отметить:

  • хорошую пропускную способность - в единицу времени через них проходят значительные объемы жидкости;
  • высокую прочность и возможность выдерживать повышенные физические нагрузки;
  • продолжительный период эксплуатации данного материала;
  • доступную стоимость;
  • высочайший уровень сопротивляемости коррозийным процессам, поскольку чугун покрывают особым составом;
  • экологичность и полная безопасность для здоровья людей и окружающей природной среды.

Помимо достоинств такое изделие, как чугунный водоприемник для ливневой канализации, имеет и недостатки:

  • большой вес продукции;
  • в случае отсутствия антикоррозийного покрытия чугун очень быстро начинает ржаветь;
  • для проведения монтажа необходимо предусмотреть установку особых запирающих элементов, которые защищают от возможности хищения.

В сфере частного строительства чаще всего задействуют дождеприемники из чугуна ДБ1, поскольку они отличаются удобными для монтажа габаритными размерами: их длина составляет 695 миллиметров, высота - 120 миллиметров и ширина 470 миллиметров.

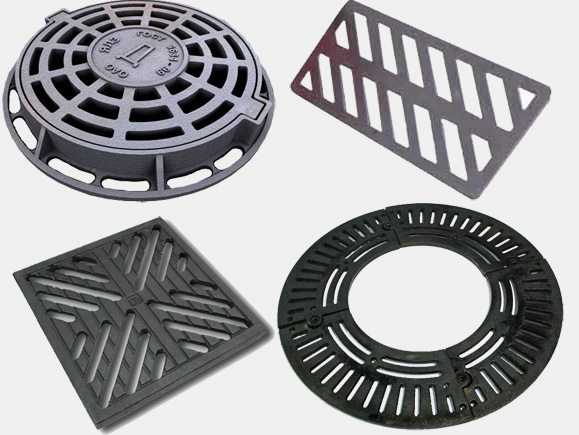

Решетки для чугунных изделий производят из этого же материала, они также обладают повышенной прочностью, износостойкостью и долговечностью. Их прикрепляют к приемникам саморезами или болтами.

Дождеприемники для ливневки из пластика

Самым востребованным является именно пластиковый вариант, который используют для применения на приусадебной территории или дачном участке. Производят его из особого морозостойкого полипропилена, отличающегося устойчивостью к температурным перепадам, различным нагрузкам и химическим веществам.

Стандартные параметры пластиковых дождеприемников для ливневой канализации равны 300х300х300 миллиметров, либо 400х400х400 и 500х500х500 миллиметров. Такие модели различают согласно максимально допустимой величине нагрузки на решетку.


В соответствии с данным показателем выпускают изделия следующих классов:

  1. А - максимальная нагрузка на них не превышает 1,5 тонн, их используют для монтажа на дорожках для пешеходов и приусадебных участках.
  2. В - имеют способность выдерживать вес до 12,5 тонн, что позволяет устанавливать эти модели на автомобильных парковках и в гаражных сообществах.
  3. С - переносят нагрузку максимум 25 тонн и поэтому их задействуют на заправочных станциях и автомобильных магистралях.
  4. D – 40-тонные приемники выдерживают вес грузового транспорта.
  5. E – максимально допустимая нагрузка на них до 60 тонн и это дает возможность монтировать их на стоянках грузового транспорта и в иных местах.
  6. F – они способны выдержать массу до 90 тонн, подобные модели устанавливают на площадках, где перемещается тяжелая техника.

При выборе конкретного класса пластмассового водоприемника желательно перестраховаться и купить изделия с допустимой нагрузкой, величина которой превышает расчетные значения.


Вне зависимости от размеров модели из пластика для ливневой канализации состоят из следующих частей:

  1. Корзина. Предназначается для защиты системы отвода стоков от проникновения мусора. В дождеприемниках размерами 300х300 миллиметров и других аналогичных изделиях он оседает на дно корзины и по этой причине ее периодически следует извлекать и очищать.
  2. Резиновый сифон. Не дает распространяться неприятному запаху, возникающему при гниении мусора и испарении жидкости со дна корзины.
  3. Перегородка. Выполняет функцию гидрозатвора, она нужна в случае подсоединения к приемнику водоотводящей системы.
  4. Крышка. Позволяет полностью закрывать дождеприемник, ее задействуют в холодную погоду или при не использовании дождеприемника по какой-либо причине.
  5. Решетка. Через нее вода попадает в ливневку. Модель круглой или квадратной формы подбирают в зависимости от конструкционных особенностей приемника.
  6. Люк. Его применяют при обустройстве колодцев закрытого типа.
  7. Удлинитель. С его помощью можно увеличивать глубину конструкции.

Приемники различают по способу отвода жидкости. Он может производиться в сторону или вниз. Выбор конкретного варианта основан на конструктивных особенностях ливневки и места нахождения в ней дождеприемника.

Главной причиной, почему потребители отдают предпочтение пластиковым моделям - их небольшой вес по сравнению с изделиями из чугуна или бетона. Благодаря данному преимуществу их легко монтировать.

Чтобы установить на место пластиковый водоприемник, не потребуется задействовать спецтехнику, можно без проблем обойтись собственными силами. Пластик довольно устойчив к всевозможным негативным воздействиям, таким как, температурные перепады или агрессивные химические соединения.


Еще одним важным преимуществом пластиковых изделий, отличающих их от чугунных водоприемников, стала простота обслуживания. Чтобы их почистить, достаточно извлечь корзину, удалить из нее содержимое и далее промыть. Поскольку такие дождеприемники имеют небольшие размеры и вес, сделать подобную манипуляцию будет несложно.

Трубопровод к модели из пластика подсоединяют без применения специальных крепежных элементов, причем в двух плоскостях. Решетки для пластиковых изделий могут быть произведены из чугуна, жести или из этого же полимера.

Наиболее прочным считается вариант из чугунного сплава и поэтому его задействуют в местах, где наблюдается повышенная нагрузка. Зависит стоимость пластиковых приемников от их конструкционных особенностей и компании-производителя.

Критерии выбора водоприемника

Когда подбирают приемник для ливневой канализации, обращают внимание на его характеристики с учетом предполагаемой системы ливневки, которую проектируют, исходя из конкретных данных:

  • максимального количества атмосферных осадков на участке или территории - данный параметр можно узнать из справочника СНиП, в нем также имеется информация относительно максимальной величины снегового покрова в зимний период;
  • коэффициента поглощения влаги в зависимости от типа покрытия, например, для щебня он равен 0,4, а для кровли - 1,0;
  • размера участка или территории, с которой планируется водоотведение.

В соответствии с вышеперечисленными показателями определяют тип ливневой канализационной системы. При ее выборе также принимают во внимание климатические условия и интенсивность осадков в регионе, тип грунта в данной местности и максимальную величину допустимой нагрузки.

В случае, когда потребителя не устраивает цена изделия, а отводить стоки с участка необходимо, можно воспользоваться самодельным вариантом. Для этого потребуется обычный кирпич - из него нужно выложить дождеприемный колодец для ливневой канализации небольшого размера. Его стенки оштукатуривают и подключают сбоку трубопровод.

Монтаж

Устанавливают водоприемники для атмосферных осадков непосредственно под выходом водопроводных труб или в местах, где после дождя или таяния снега можно увидеть лужи. Особое внимание в процессе монтажа нужно уделять глубине установки.

Специалисты рекомендуют так располагать изделия, чтобы жидкость из труб попадала прямо в их центр. Если отсутствует возможность установить сток в самой низкой точке участка, тогда к нему следует проложить углубления, чтобы по ним вода стекала непосредственно в приемник.


После того, как выбран тип устройства дождеприемника для ливневой канализации и место его расположению, приступают к монтажным мероприятиям.

Их осуществляют поэтапно:

  1. Подготавливают котлован. Его глубина должна соответствовать габаритам приемника плюс 30 - 40 сантиметров. Ширину ямы также делают больше на 3 сантиметра с каждой стороны, чем такой же параметр у изделия, поскольку его будут укреплять бетонным раствором.
  2. На дне котлована размещают подушку из песка, после чего ее заливают водой и качественно утрамбовывают.
  3. Дождеприемник подсоединяют к системе труб или лотков, выставляя ее точно по высоте.
  4. Заливают дно бетонным раствором небольшой толщины и помещают в него приемник. Его требуется надежно и прочно зафиксировать, чтобы в дальнейшем он не мог сместиться.
  5. С боков конструкции выливают бетонную смесь. Чтобы изделия из пластика не подверглись деформации под весом бетона, ее стенки укрепляют дополнительно металлической решеткой.
  6. Устанавливают перегородки и корзину водоприемника.

От того, насколько изделия правильно смонтированы, зависит эффективность функционирования ливневки и срок эксплуатации. Делать данную работу следует до монтирования покрытия на территории.

Начинать обустройство участка, прилегающего к водоприемнику, можно через несколько дней после окончания установки последнего изделия. Бетонный раствор за это время окончательно застывает и остается лишь уложить любой тип покрытия.


Если запланировано асфальтирование территории, где смонтирован дождеприемник, то место вокруг него в диаметре 100 - 150 сантиметров засыпают песком, битумом или гравием. В результате этого асфальт не повредит водоотводящую конструкцию.

Также при монтаже приемника для ливневой канализации необходимо убедиться, что основание для него сделано прочным. Дело в том, что грунт, в который помещено изделие, при перепадах температуры способен расширяться и уменьшаться в объеме, поэтому стенки и бетонную подушку, окружающие конструкцию, нужно делать максимально надежными. Иначе с наступлением тепла придется вновь заниматься монтажом приемника.

При отсутствии соответствующих строительных навыков для укладки водоприемника своими руками можно заказать данную услугу у профессионалов. Стоимость подобной работы зависит от типа изделия, глубины монтажа и нескольких других факторов.

Правила ухода

Водоприемник является одним из наиболее требовательных относительно обслуживания элементов ливневой канализации. Связано это с тем, в него вода поступает непосредственно с поверхности и именно в нем осуществляется ее первичная очистка от старых листьев и прочего мусора.

Если имеется желание очищать корзину нечасто, тогда следует при покупке отдавать предпочтение моделям, укомплектованным мелкоячеистой решеткой. Она не пропустит даже мелкофракционный мусор.

В любом случае корзину водоприемника следует извлекать и вычищать не реже двух-трех раз в течение месяца. Иначе может образоваться не только сильный засор, но и появиться неприятный запах, источник которого располагается в непосредственной близости к дому.

Если мусор собрался в месте, где приемник соединяется с трубопроводом, то его удаляют с помощью сантехнических приспособлений. Стоимость данных изделий на строительном рынке позволяет приобретать их для создания ливневой канализации на приусадебном участке или территории. Поскольку дождеприемники несложно установить, и они просты в эксплуатации, данная продукция пользуется у потребителей популярностью.


kanalizaciyadoma.com

Дождеприемники для ливневой канализации: основные виды

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Для отвода атмосферной влаги непосредственно от дома рядом с водосточными трубами устраивают специальные дождеприемники. Для ливневой канализации они являются основными точками сбора воды. Выпавшие осадки с крыши по желобу поступают в основные трубопроводы, после чего попадают в сточную систему.

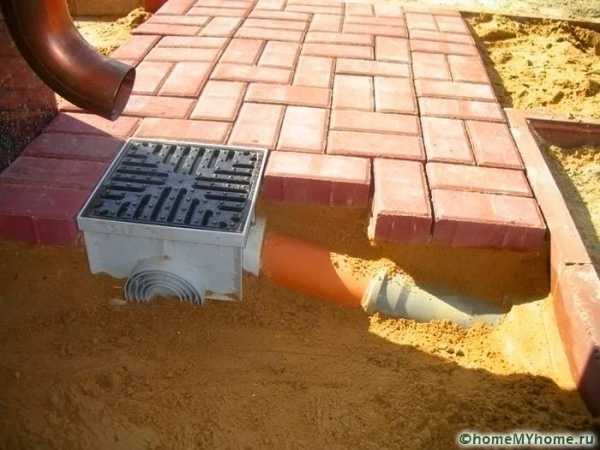

Небольшой дождеприемник установлен в покрытии из плитки

Содержание статьи

Строение приспособлений для приема влаги

Существует множество видов дождеприемников, которые отличаются не только размерами, но и материалами изготовления. Изделия могут продаваться в комплекте с элементами канализационной сети или отдельно. В связи с многообразием вариантов исполнения значительно варьируется и их стоимость.

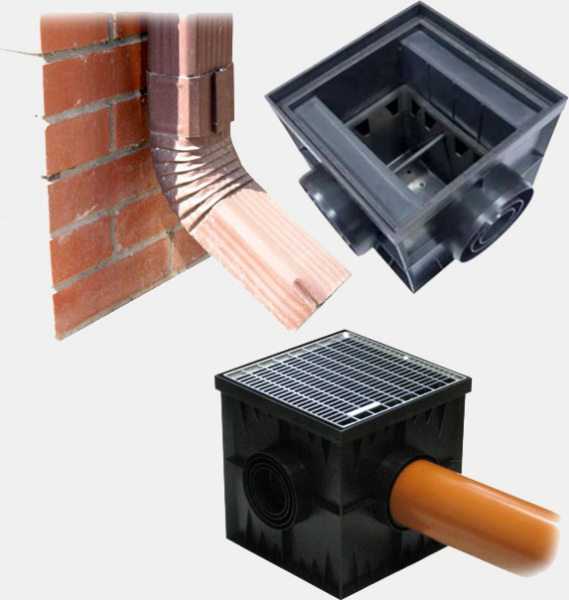

Составные части современных изделий

Как правило, в состав каждого элемента входят:

  • объемный корпус для приема влаги;
  • внешняя решетка, выполняющая декоративные и защитные функции;
  • сифон для дальнейшего отвода жидкости.

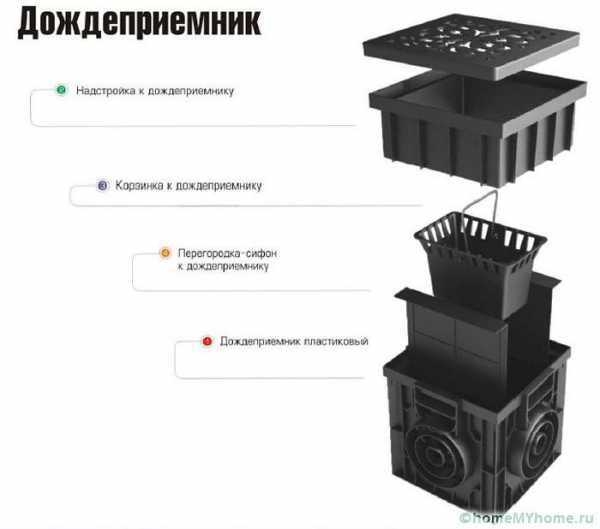

Представлена конструкция в собранном виде

Обратите внимание! Наружная решетка является составной частью, на которую может оказываться различная нагрузка, поэтому выбирать ее следует с учетом эксплуатационных условий в конкретном случае.

О каждом материале изготовления отдельно

Технические характеристики различных материалов не могут полностью совпадать, поэтому достоинства и недостатки у готовых изделий совершенно разные. В основном элементы производятся из чугуна, бетона или пластика. Все они способны выдерживать разную нагрузку.

Правильное расположение точки сбора относительно водосточной трубы

Бетонные конструкции

Возможность купить дождеприемник для ливневой канализации, изготовленный из бетона, есть практически у каждого застройщика. Вариантов исполнения подобных конструкций насчитывается великое множество. Некоторые владельцы загородных участков изготавливают их самостоятельно.

Чертеж с размерами бетонной емкости для сбора воды

Бетонные изделия устойчивы к воздействию влаги, поэтому подходят для сбора осадков идеально. Они могут успешно эксплуатироваться в течение десятков лет при высокой нагрузке. Их следует выбирать, если по площадке будет регулярно передвигаться тяжелая техника.

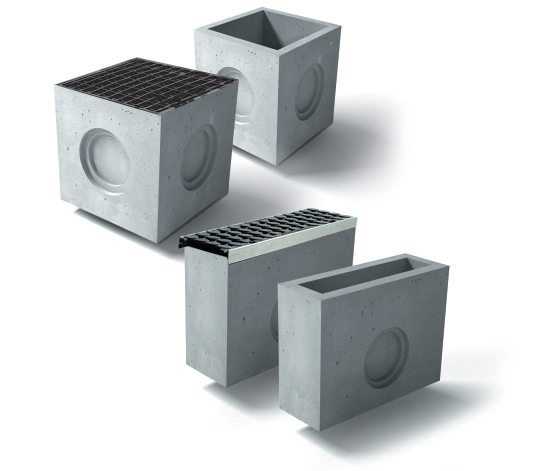

Бетонная конструкция с оцинкованной решеткой

Чугунные изделия

Большинство чугунных моделей применяется при возведении дорог, чтобы осуществлять отвод осадков с проезжих частей и тротуаров. Для этих целей отлично подходят дождеприемники дб2, получившие широкое распространение. В индивидуальном же строительстве используются менее массивные конструкции.

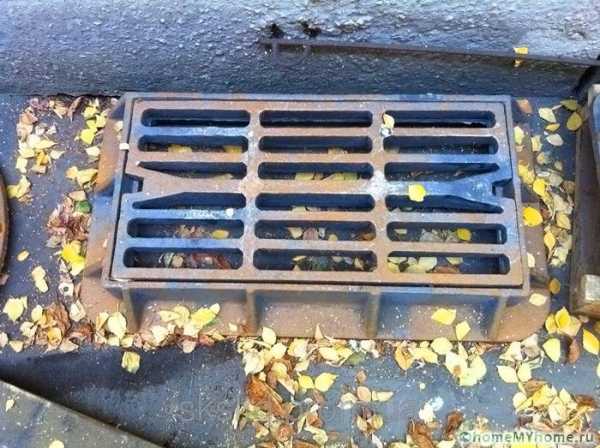

Так выглядит чугунная модель дб1

На загородных участках обычно устанавливаются модели, ширина которых составляет 470 мм, а длина – 695 мм. Изделия характеризуются высоким уровнем износостойкости, поэтому и привлекают многих застройщиков. Решетки дождеприемников из чугуна просто вкладываются во внутреннюю часть блока без дополнительных крепежей.

Пластиковые элементы

Наибольшее распространение в нынешних условиях получили изделия из пластика. Они позволяют не только принимать осадки, но и могут использоваться в качестве ревизионных колодцев, так как их допускается располагать друг на друга.

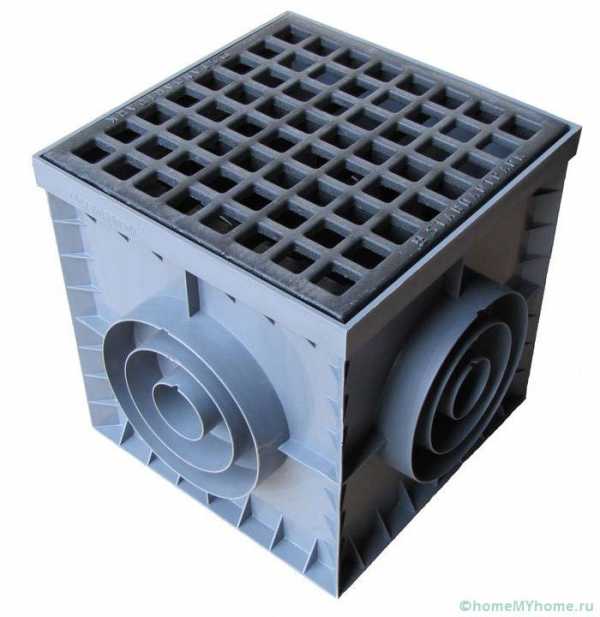

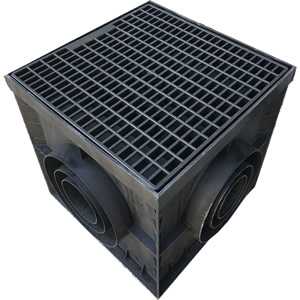

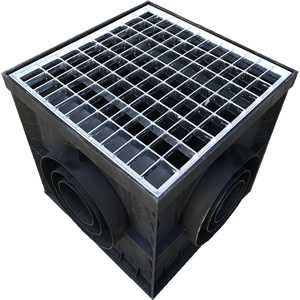

Конструкция изготовлена из пластика

Преимущества пластиковых дождеприемников заключаются в следующем:

  • легкий вес значительно упрощает монтаж элементов и транспортировку до будущего места установки;
  • пластик является долговечным и атмосферостойким материалом, поэтому изделия из него служат длительное время;
  • благодаря гладким поверхностям, процесс чистки конструкций не вызывает сложностей;
  • трубопроводы ливневой канализации могут инсталлироваться без применения дополнительных крепежных элементов;
  • установка элементов относительно проста, поэтому при самостоятельном проведении работ проблем обычно не возникает.

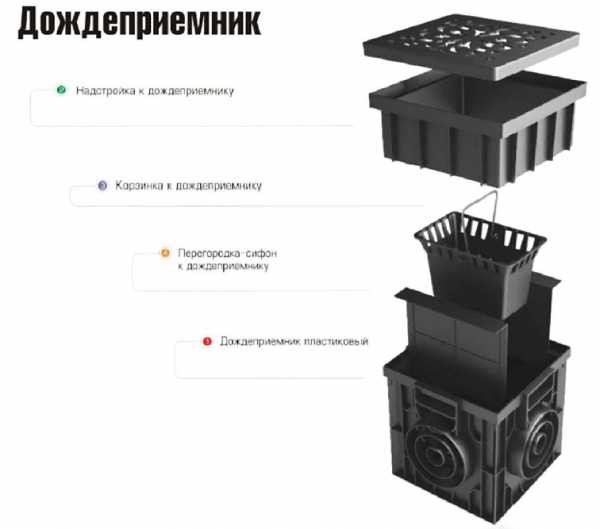

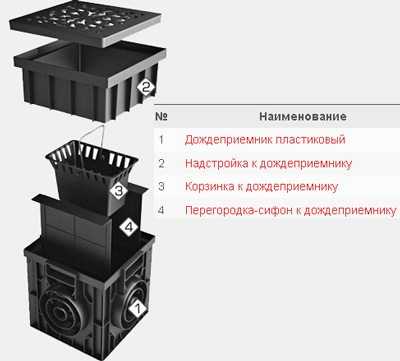

Комплектующие элементы для пластикового изделия

Обратите внимание! При подборе размеров пластиковых дождеприемников должно учитываться количество стоков, поступающих за сутки в систему. Чем выше этот показатель, тем вместительнее должен быть дождеприемник.

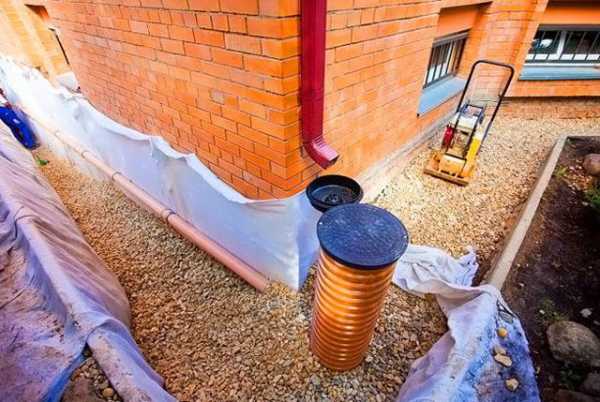

Процесс установки пластикового аналога под водосточной трубой

Самостоятельное устройство точки для сбора воды

Конечно же, можно купить пластиковый дождеприемник, который устанавливается достаточно легко. Однако можно своими руками сделать надежную конструкцию из бетона, не потратив при этом много денег. Ниже приводится последовательность основных действий.

Демонстрируется устройство конструкции из бетона

  • Перед проведением монтажных работ производится разметка. После этого вырывается яма шириной на 30 см больше, чем сам дождеприемник. И на 15 см больше его глубины.
  • Дно котлована засыпается смесью песка и цемента. После тщательной утрамбовки его толщина должна составить10 см.
  • Снизу расстилается водонепроницаемая мембрана из пергамина или полиэтиленовой пленки, чтобы вода не выходила из бетонного состава.
  • Для боковых поверхностей выставляется опалубка из доски или фанеры. В нее сразу же встраиваются отводящие трубопроводы.
  • Днище и стенки заливаются бетонным составом B25 или классом выше. Высота конструкции должна совпадать с уровнем асфальта, плитки или любого другого покрытия, которое используется для создания дорожки.
  • Через 2-3 суток опалубка разбирается, однако окончательную прочность бетон наберет лишь через 28 суток.
  • Внутрь конструкции вкладывается корзина для сбора различного мусора (листьев, веток, камней и так далее). Сверху устанавливается решетка из подходящего материала.

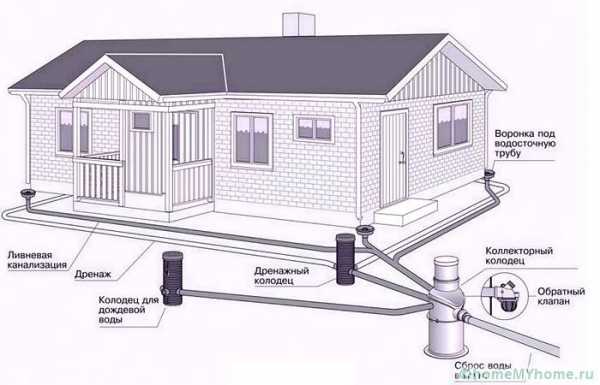

Наглядная схема расположения точек сбора осадков

Обратите внимание! После установки дождеприемника в обязательном порядке осуществляется герметизация технологического шва непосредственно между самой конструкцией и покрытием дорожки.

Калькулятор расчёта объема ливневых стоков

Стоимость пластиковых дождеприемников для ливневой канализации

Так как дождеприемники для ливневой канализации из пластика просты в установке и эксплуатации, предлагается ознакомиться с их стоимостью, тем более что расценки на них не слишком высоки. В таблице предлагается рассмотреть модели наиболее популярных торговых марок.

Показаны чертежи дождеприемника Gidrolica

Таблица 1 . Средняя стоимость пластиковых дождеприемников

ИзображениеПроизводительРазмеры в миллиметрахСтоимость в рублях
Gidrolica300х300490
400х4001 340
Europlast200х200520
300х300910
400х4002 106

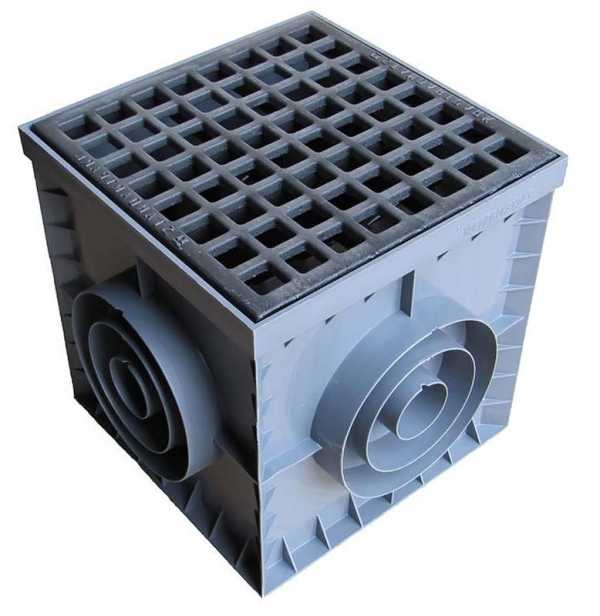

Пластиковая модель устанавливается на углу дома

Полезная информация! Как видно, цены пластиковых дождеприемников невысоки. Однако в таблице упоминалась стоимость изделий без дополнительных элементов (корзины для мусора, решеток и других).

Дополнительные сведения о ливневой канализации

Основные работы по возведению сточной сети для отвода осадков от строения должны начинаться с создания проекта. На предварительном этапе, выполняя расчеты, следует учитывать следующие моменты:

  • количество осадков, характерных для конкретного региона;
  • объем водостоков, установленных под кровлей;
  • расположение трубопроводов подземных систем;
  • дренажную площадь.

В качестве дождеприемника можно использовать пластиковую трубу

Если приведенные пункты при разработке проекта будут соблюдены, то размер дождеприемников и трубопроводов подобрать не составит труда. Кроме перечисленных параметров должны учитываться особенности рельефа участка и требования, которые отражены в пунктах СНиП.

Подведение итогов

При осушении грунта перед домом обойтись без дождеприемников для ливневой канализации достаточно сложно. Для отвода атмосферных осадков с крыши строения их располагают так, чтобы выходная часть водосточной трубы находилась строго по центру емкости. Тогда вся вода, которая будет стекать с кровельного покрытия, окажется в точке сбора и попадет в канализационную систему.

Видео: монтаж системы отвода ливнёвых вод



Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Дождеприемники — компания Мелиотех

Дождеприемники пластиковые 300 х 300 мм Дождеприемники пластиковые 400 х 400 мм Дождеприемники бетонные и полимербетонные

Дождеприемники пластиковые

Дождеприемник пластиковый представляет собой куб размером 300 х 300х300 мм или 400 х 400х400 мм. Дождеприемник пластиковый чаще всего применяется для сбора дождевых вод с крыши здания. Дождеприемник пластиковый 300 или дождеприемник 400 устанавливается в отмостку дома под каждый слив водосточной трубы.
Другие варианты применения дождеприемника пластикового:
- для точечного сбора воды на ландшафте;
- как пескоуловитель или ревизия в линиях водоотводных лотков;
- в качестве инспекционного колодца (несколько дождеприемников устанавливаются один над другим, увеличивая высоту колодца до необходимой).

Больше информации о точечном водоотводе, а также схему установки дождеприемника в отмостку здания можно прочитать в статье — Поверхностный водоотвод

Дождеприемник пластиковый 300 мм

Дождеприемник 300 комплектуется двумя перегородками-сифонами и корзиной для сбора мусора.
Дождеприемник имеет штатные места для подключения трубы
50 , 110, 160 мм к боковым стенкам.
Верх дождеприемника закрывается решеткой. Решетки для дождеприемника 300 могут быть пластиковыми, стальными, чугунными.

Внешний вид Артикул Наименование Длина,
мм
Ширина,
мм
Высота,
мм
Масса,
кг
Розничная цена с НДС
8370-М Дождеприемник пластиковый 300 х 300x300 мм STANDARTPARK 300 300 300 1,1 460р.
ДИ 03405 Дождеприемник пластиковый 300 х 300x300 мм ECOTEK 300 300 300 1,3 460р.
8378.к Набор для сбора мусора к дождеприемнику 300х300 (корзина + сифон-перегородки 2шт.) - - - 0,6 240р.
8370.к Дождеприемник пластиковый 300 х 300x300 мм STANDARTPARK КОМПЛЕКТ
с набором для сбора мусора
300 300 300 1,7 560р. !
ДИ 01805 Надставка к дождеприемнику 300
увеличивает высоту дождеприемника на 10 см
286 286 122 0,5 130р.
Решетки к дождеприемникам пластиковым 300 мм
8370-я Решетка к дождеприемнику 300 пластиковая ячеистая цвет черный 280 280 23 0,65 180р.
3380-Ч Решетка к дождеприемнику 300 пластиковая щелевая цвет черный 280 280 23 0,65 220р.
ДИ 02517 Решетка к дождеприемнику 300 пластиковая (усиленная) "плетенка" цвет серый 280 280 30 1,1 390р.
ДИ 02505 Решетка к дождеприемнику 300 пластиковая (усиленная) "плетенка" цвет черный 280 280 30 1,1 390р.
33104 Решетка к дождеприемнику 300 стальная штампованная оцинкованная 280 280 23 1,1 390р.
3335 Решетка к дождеприемнику 300 стальная ячеистая сварная оцинкованная 285 285 23 2,3 700р.
3320 Решетка к дождеприемнику 300 стальная ячеистая сварная Standartpark оцинкованная 280 280 23 2,2 800р.
3334 Решетка к дождеприемнику 300 чугунная "снежинка" 280 280 23 3,2 740р.
3330 Решетка к дождеприемнику 300 чугунная щелевая 280 280 23 4,7 840р.
3332 Решетка к дождеприемнику 300 чугунная ячеистая 280 280 23 4,7 840р.
333406 Решетка к дождеприемнику 300 чугунная "снежинка" оцинкованная 280 280 23 5,3 1150р.
333006 Решетка к дождеприемнику 300 чугунная щелевая оцинкованная 280 280 23 5,3 1150р.
ДИ 02417 Решетка к дождеприемнику 300 пластиковая "цветок" цвет металлик 280 280 30 0,6
ДИ 02405 Решетка к дождеприемнику 300 пластиковая "цветок" цвет черный 280 280 30 0,6

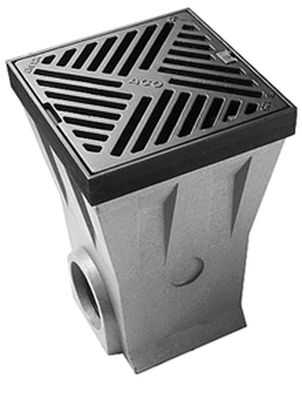

Дождеприемник пластиковый 400 мм

Дождеприемник пластиковый 400 комплектуется большой корзиной для сбора мусора из оцинкованной или нержавеющей стали.
Дождеприемник имеет штатные места для подключения трубы 110, 160, 200, 315 мм , и подключения лотков 100, 200, 300 сечения к боковой стенке.
Верх дождеприемника закрывается решеткой.

Внешний вид Артикул Наименование Длина,
мм
Ширина,
мм
Высота,
мм
Масса,
кг
Розничная цена с НДС
8472 Дождеприемник пластиковый 400 433 433 391 4,6 1450р.
239 / 207 Дождеприемник пластиковый 400 с решеткой пластиковой
класс "А"
(комплект)
400 400 400 5,62 2440р.
8472 / 34201 Дождеприемник пластиковый 400 с решеткой стальной ячеистой оцинкованной
класс "А"
(комплект)
433 433 391 7,6 3890р.
8472 / 34402 Дождеприемник пластиковый 400 с решеткой чугунной ячеистой
класс "В"
(комплект)
433 433 391 14,6 5230р.
239-К Набор для сбора мусора к дождеприемнику 400х400 (корзина для мусора + сифон-перегородки 2шт) - - - 0,8
6189 Корзина стальная оцинкованная к дождеприемнику пластиковому 400 330 310 180 2,14 1180р.

Дождеприемник пластиковый круглый 300 мм

Внешний вид Артикул Наименование Длина,
мм
Ширина,
мм
Высота,
мм
Масса,
кг
Розничная цена с НДС
083720 Дождеприемник пластиковый круглый 327х283х312
в комплекте с решеткой пластиковой
327 283 312 1,1 551р.

Дождеприемники-пескоуловители бетонные, полимербетонные

ЦЕНЫ НА ДОЖДЕПРИЕМНИКИ БЕТОННЫЕ
УТОЧНЯЙТЕ ПО ТЕЛЕФОУ ИЛИ E-MAIL

Дождеприёмный колодец 510х380 мм бетонный в комплекте с решёткой щелевой чугунной ВЧ класс "Е" (трехсекционный)

Внешний вид Артикул Наименование Длина,
мм
Ширина,
мм
Высота,
мм
Масса,
кг
Розничная цена с НДС
04770/1 Дождеприемник бетонный 510х380 мм, комплект с решёткой щелевой чугунной ВЧ класс "Е",
верхняя часть
510 380 440 98,14
4770/2 Дождеприемник бетонный 510х380 мм,
средняя часть
(проходная)
510 380 440 74,22
4770/3 Дождеприемник бетонный 510х380 мм,
нижняя часть

(с дном)
510 380 440 89,42
6179 Корзина для дождеприемника 510х380 мм оцинкованая сталь 366,5 244,5 260 3,63

Дождеприёмный колодец 510х380 мм полимербетонный в комплекте с решёткой щелевой чугунной ВЧ класс "Е" (трехсекционный)

Внешний вид Артикул Наименование Длина,
мм
Ширина,
мм
Высота,
мм
Масса,
кг
Розничная цена с НДС
07770/1 Дождеприемник полимербетонный 510х380 мм, комплект с решёткой щелевой чугунной ВЧ класс "Е",
верхняя часть
510 380 440 77,09
7770/2 Дождеприемник полимербетонный 510х380 мм,
средняя часть
(проходная)
510 380 440 39,56
7770/3 Дождеприемник полимербетонный 510х380 мм,
нижняя часть

(с дном)
510 380 440 49,70 —.
6179 Корзина для дождеприемника 510х380 мм оцинкованая сталь 366,5 244,5 260 3,63

Дождеприёмный колодец 509х640 мм бетонный в комплекте с решёткой щелевой чугунной ВЧ класс  Е" (трехсекционный)

Внешний вид Артикул Наименование Длина,
мм
Ширина,
мм
Высота,
мм
Масса,
кг
Розничная цена с НДС
04970/1 Дождеприемник бетонный 509х640 мм, комплект с решёткой щелевой чугунной ВЧ класс "Е",
верхняя часть
509 640 650 274
4970/2 Дождеприемник бетонный 509х640 мм,
средняя часть
(проходная)
509 640 650 212
4970/3 Дождеприемник бетонный 509х640 мм,
нижняя часть

(с дном)
509 640 650 246,5
6199 Корзина для дождеприемника 509х640 мм оцинкованая сталь 424,5 294,5 360 4,4

Надеемся, что наши рекомендации помогли Вам.
При возникновении любых вопросов просим обращаться по телефону 8 (495) 971-99-67
или по эл. почте [email protected]

www.meliotech.ru

Дождеприемник пластиковый с лотком и решеткой плюсы и минусы

Большинство технических приспособлений изобретено для обеспечения максимального комфорта жизнедеятельности человека и дождеприемник не является исключением. Однако важно понимать, каким образом работает устройство, из чего он состоит и как правильно сделать оптимальный выбор. Ведь разные производители предлагают огромный ассортимент. Кроме того, многие жители загородных домов стремятся заняться самостоятельной установкой, но предварительно необходимо узнать особенности установки, чтобы не испортить конструкцию.

Техническое обустройство дождеприемника

Поскольку мир техники прогрессирует, то на прилавках специализированных магазинов можно найти огромное количество дождеприемников, отличающихся друг от друга используемыми материалами, размерами и приспособлениями. В зависимости от модели и производителя дождеприемника, могут идти в целой комплектации, либо по отдельности. От выше перечисленных параметров зависит ценовая категория устройства.

Основными составными частям большинства дождеприемников являются:

  1. Коллектор для скопления влаги
  2. Решетка, выполняющая защитную функцию
  3. Сифон, помогающий избавляться от имеющейся жидкости

Важно запомнить, что решетка – это не только декоративный элемент, но в процессе эксплуатации может выдерживать различного рода нагрузки. Поэтому предварительно нужно рассчитывать максимально возможную нагрузку.

Принцип работы

Новейшие пластиковые модели изготавливаются по такому принципу, чтобы максимально облегчить их использование и процесс монтажа. Большинство вариантов вовсе можно самостоятельно собрать и установить. Для длительной работы применяются материалы, устойчивые к появлению ржавчины. За счет этого эффективность во время эксплуатации дождеприемников увеличивается. Вся система ливневой канализации состоит из нескольких частей: каналы, желоба, пескоуловители, дождеприемники, смотровой колодец, коллекторы, канализационные трубы. Когда собранная влага проходит через пескуловитель, все примеси остаются, а вода становится очищенной от всех возможных примесей.
Принцип работы системы пластикового дождеприемника тривиален. Первичная обработка выпавших осадков происходит при попадании на крышу. Она стекает в специальные желоба и движется по трубам, где присутствует вторичная система фильтрации. Далее она попадает в водоприемник, где находится колодец. Осадки, накапливаемые с крыши, попадает в дождеприемник. Сюда же попадает излишняя влага с прилегающих дорог и луж при сильных дождях.
Устройство водосборника можно приобрести отдельно или вместе с сифоном и решеткой. Дождеприемник также не отличается сложным строением. При соблюдении заводских норм, глубина резервуара составляет порядком 40 см. Вес колеблется в зависимости от материала, используемого в качестве корпуса. Форма моделей может быть прямоугольной или круглой. Данный параметр не влияет на выполнение основной функции.
Чтобы обеспечить максимальную безопасность детям и животным, на дождеприемник устанавливается специальная решетка. Она способна выносить большие физические нагрузки и не пропускает крупный мусор, который может забить основное устройство. Отверстие может быть комбинированного типа, что является оптимальным вариантом для частных участков.

Виды дождеприемника

В зависимости от используемого материала, технические характеристики дождеприемников могут различаться. Каждый может выдерживать определенную нагрузку, поэтому предварительно рекомендуется четко определить будущее местоположение и основную цель эксплуатации:

  1. Конструкция из бетона. Отличительной особенностью данного вида является его общая доступность, поскольку стоимость на бетонный дождеприемник вполне приемлемая. Для тех, кто уже успел ознакомиться с чертежами, могут изготовить его самостоятельно. Поскольку бетон стойко переносит изобилие влаги, это идеальный вариант для ее сбора. С использованием максимальной нагрузки, устройство может работать на протяжении длительного времени
  2. Чугунные модели. Модели, преимущественно эксплуатируемые в процессе строительства дорог. Они могут в течение короткого промежутка времени собрать выпавшие осадки. Для индивидуального строительства лучше применять дождеприемники из других материалов. На обычных участках чаще всего устанавливаются небольшие дождеприемники в среднем до 470мм
  3. Пластиковый дождеприемник. Самый популярный материал, использующийся производителями. Они не только выполняют роль коллекторов, но и могут стать ревизионными колодцами. При необходимости можно располагать друг над другом.

Советы по выбору

Для использования пластикового дождеприемника продолжительное время, необходимо подобрать оптимальную модель, исходя из цели эксплуатации, местности и расчета нагрузки. Чтобы сократить вероятности возникновения ошибки, рекомендуется обращать внимание на следующие факторы:

  • Особенности рельефа природной местности
  • Какую квадратуру имеет ливневка
  • Климатические условия
  • Среднестатистический показатель осадков в течение года
  • Показатель осадков на протяжении определенного периода времени.

Если климат засушливый, а участок не отличается внушительными габаритами, то можно приобрести пластиковый вариант. В противном случае, когда дождь или снег оказываются постоянными гостями, максимально удачным решением станет модель из чугуна. В целях повышения качества работы и эксплуатации, можно экспериментировать с нагрузками. Также стоит отметить, что оба варианта можно комбинировать между собой (пластиковый и чугунный дождеприемник).

Особенности установки

Если принято решение самостоятельно установить пластиковый дождеприемник, то предварительно необходимо провести соответствующую подготовку. Основным местом локализации процесса  и самого пластикового дождеприемника служит небольшая территория под трубой, где собираются все атмосферные осадки. Каждый сток должен приводит в специальный резервуар. В противном случае пластиковый дождеприемник просто не выполнит всех своих функций. Для начала измеряем высоту и длину прибора. Это необходимо чтобы вырыть правильных размеров котлован. Выполняя действия следующей инструкции, проблем при эксплуатации пластикового дождеприемника возникнуть не должно:

  • Котлован должен быть вырыт в соответствии с параметрами дождеприемника, дополнительно прибавляя к глубине порядком 40 см и сбоку 3 см
  • Дно котлована необходимо присыпать песком. Получившаяся масса должна быть мокрой и равномерно распределена по поверхности. Для этого можно взять кувалду
  • Подключаем канализационные трубы, ведущие прямиком к коллектору. Установка по высоте должна быть равномерно распределена
  • Сверху заливаем слой из бетонного раствора порядком 30 см и ожидаем его затвердевания
  • На самом дне как можно туже нужно закрепить дождеприемник
  • По бокам устройства заливает бетон. Если стенки чугунные, то за конструкцию можно не переживать. Повышенного внимания требует модель из пластика, уступающая по прочности
  • Устанавливаем перегородку
  • Ставим защищающую решетку.

Образовавшийся промежуток рекомендуется засыпать щебенкой. Гравий также приветствуется. Как правило, решетка уже идет в комплекте к устройству, но в любом магазине можно приобрести ее отдельно. Чтобы придать красивый вид, можно даже найти решету, обработанную позолоченной краской. Крайне важно периодически чистить ее от загрязнений, мусора, поскольку мелкие части все же могут проникать к дождеприемнику и засорять его, что приведет к более быстрому выходу из строя.

Для чего нужна решетка?

Решетка в дождеприемнике совмещает в себе важное функциональное значение и выступает в качестве декоративного элемента. Вне зависимости от вида дождеприемника, она обязательно имеет фиксатор, который помогает ей оставаться на своем месте в пластиковом дождеприемнике. Наличие дополнительных креплений только увеличивает безопасность использования и ее открытие. Это отличная ловушка для попадания большого сора в дождеприемник. Поэтому риск серьезных загрязнений существенно снижается.

Пластиковые дождеприемники. Достоинства и недостатки

Трудно поверить, что еще десять лет назад все дождеприемники производили и чугуна, либо другого прочного металла, который стойко переносит резкие температурные изменения и большое количество осадков. Сегодня одной из оптимальных альтернатив в данной области считается пластиковая модель. Это связано со следующим рядом преимуществ:

  1. Пластиковая конструкция по весу значительно легче
  2. Стоимость пластиковой модели ниже по сравнению с чугунными аппаратами
  3. Возможность самостоятельного монтажа пластикового дождеприемника без наличия специальных знаний
  4. Пластик не представляет собой никакой ценности, поэтому вероятность того, что ее украдут, крайне мала
  5. Возможность установки дополнительных пластиковых модулей при необходимости
  6. Устойчивость к механическим повреждениям
  7. Практически все пластиковые детали имеют съемный тип, поэтому можно периодически продувать и очищать всю пластиковую систему дождеприемника без боязни повреждения
  8. Зачастую в комплекте идут дополнительные пластиковые комплектующие к дождеприемнику.

Также стоит отметить, что пластиковый дождеприемник намного легче поддается чистке, а значит, проводить профилактические процедуры может любая хозяюшка. Если говорить о чугунных моделях, то важно запомнить, что их установка требуется в том случае, если на протяжении всего года выпадает огромное количество осадков. Предельная масса воды составляет порядком 90 тонн.

Чтобы выбрать оптимальный вариант пластикового дождеприемника для домашнего использования, важно учитывать температурный показатель. Именно он даст подсказку, какой дождеприемник лучше: пластиковый или чугунный. Есть модели дождеприемников, способные безо всякого труда выдерживать резкие минусовые температуры. При приобретении некачественного чугунного устройства, вероятнее всего устройство в скором времени даст трещину и понадобиться срочная замена дождеприемника.

Важно знать, что слишком дорогие модели дождеприемника вовсе не гарантируют максимально длительного срока эксплуатации. Поэтому, если знаний недостаточно для того, чтобы сделать оптимальный выбор в пользу пластикового дождеприемника, рекомендуется обратиться в специализированный магазин, где каждый консультант в соответствии с заданными критериями подберет нужное устройство.

kanalizaciya1.ru

Дождеприемник бетонный - назначение

Бетонные дождеприемники устанавливаются для защиты от ливневых вод в местах, подверженных постоянной или эпизодической нагрузке. Бетонные дождеприемники, как правило, монтируются вместе с лотками из аналогичного материала: столь прочная ливневая система легко выдержит колоссальный вес, поэтому, обычно, устанавливается на дорогах, мостах, автостоянках, складах открытого хранения.

Посмотреть всё

Если вы решили купить бетонные дождеприемники, то следует учесть, что для их монтажа может потребоваться специальная техника. К устройствам можно присоединить трубы любого диаметра: для этого необходимо вырезать подходящие отверстия в стенках. Дождеприемники из бетона, как и лотки, изготавливаются методом сухого прессования. Стенки устройств дополнительно армируются, сверху дождеприемники закрываются чугунными решетками, которые не только увеличивают прочность всей конструкции, но и препятствуют проникновению мусора в ливневую систему.

Компанией «Восток» налажено собственное производство бетонных дождеприемников, что позволяет нам осуществлять тщательный контроль всего процесса. Реализуемая продукция идет под маркой «ГЕММА» и имеет как российские, так и зарубежные сертификаты качества. На дождеприемники дается гарантия сроком 30 лет.

Маркировка и размеры бетонных дождеприемников

Высота дождеприемников указана от min до max размера, шаг по изменению по высоте 5 мм.

№ пп.

Наименование канала

Класс нагрузки

Длина, мм

Ширина, мм

Высота, мм

Вес, кг

Чертеж

1

Дождеприемник бетонный ГЕММА DN100

D, Е, F

500

175

420

70

посмотреть

2

Дождеприемник бетонный ГЕММА DN110

D, Е, F

500

190

420

75

посмотреть

3

Дождеприемник бетонный ГЕММА DN150

D, Е, F

500

230

250

710

   85

90

посмотреть

4

Дождеприемник бетонный ГЕММА DN160

D, Е, F

500

240

710

10

посмотреть

5

Дождеприемник бетонный ГЕММА DN200

D, Е, F

500

280

600

120

посмотреть

6

Дождеприемник бетонный ГЕММА DN200

D, Е, F

500

300

430

740

 140

150

посмотреть

7

Дождеприемник бетонный ГЕММА DN200
Секция верх.

D, Е, F

500

280

300

430

600

 110

  120

130

посмотреть

8

Дождеприемник бетонный ГЕММА DN200
Секция середина

D, Е, F

500

280

300

430

550

     90

  100

110

посмотреть

9

Дождеприемник бетонный ГЕММА DN200
Секция низ

D, Е, F

500

280

300

330

550

125

  135

145

посмотреть

10

Дождеприемник бетонный ГЕММА DN300

D, Е, F

500

380

400

430

990

170

180

200

посмотреть

11

Дождеприемник бетонный ГЕММА DN300
Секция верх

D, Е, F

500

380

400

430

990

160

170

180

посмотреть

12

Дождеприемник бетонный ГЕММА DN300
Секция середина

D, Е, F

500

380

400

430

950

140

150

160

посмотреть

13

Дождеприемник бетонный ГЕММА DN300
Секция низ

D, Е, F

500

380

400

430

950

175

185

195

посмотреть

14

Дождеприемник бетонный ГЕММА DN400

D, Е, F

500

550

630

380

посмотреть

15

Дождеприемник бетонный ГЕММА DN400
Секция верх.

D, Е, F

500

550

630

360

посмотреть

16

Дождеприемник бетонный ГЕММА DN400
Секция середина

D, Е, F

500

550

580

320

посмотреть

17

Дождеприемник бетонный ГЕММА DN400
Секция низ

D, Е, F

500

550

580

370

посмотреть

18

Дождеприемник бетонный ГЕММА DN500

D, Е, F

500

650

1000

450

посмотреть

19

Дождеприемник бетонный ГЕММА DN500

D, Е, F

1000

650

1000

900

посмотреть

20

Дождеприемник бетонный ГЕММА DN500
Секция верх.

D, Е, F

500

650

650

440

посмотреть

21

Дождеприемник бетонный ГЕММА DN500
Секция середина

D, Е, F

500

650

600

380

посмотреть

22

Дождеприемник бетонный ГЕММА DN500
Секция низ

D, Е, F

500

650

600

450

посмотреть

23

Дождеприемник бетонный ГЕММА DN500
Секция верх.

D, Е, F

1000

650

990

850

посмотреть

24

Дождеприемник бетонный ГЕММА DN500
Секция середина

D, Е, F

1000

650

940

780

посмотреть

25

Дождеприемник бетонный ГЕММА DN500
Секция низ

D, Е, F

1000

650

940

860

посмотреть



www.drenag54.ru

пластиковые, чугунные, фильтрующий патрон, типовой проект, устройство, видео-инструкция по монтажу своими руками, фото

Удаление стоков из жилой зоны имеет большое значение для благоустройства территорий. Для этих целей выполняют целые системы, важным элементом которых являются дождеприемники. Они бывают самых разных видов, к примеру, тяжелые дождеприемные колодцы из сборных ж б элементов или легкие пластиковые конструкции, однако, вне зависимости от типа устройства, все они предназначены для одного – отведения стоков с мест их скопления.

Водоприемник

Дождеприемник представляет собой контейнер для сбора стоков с разных поверхностей, который подключается к общей системе сбора стоков. Далее мы подробно рассмотрим устройство дождеприемных колодцев, а также их разновидности.

Общие сведения

Сбор дождевых и талых вод, в первую очередь, защищает дом от разрушения фундамента, сохраняет отмостку  вокруг  строения, позволяет  изолировать от влаги подвальное помещение или цокольный этаж и отвести  стоки от ворот гаража. Кроме того, помимо приема сточных вод, эти устройства задерживают различный мусор и опавшую листву, предотвращая тем самым попадание их в канализационную систему.

Типовой проект дождеприемного колодца из железобетонных сборных элементов

Виды дождеприемников

Для участков с высокоинтенсивной нагрузкой, таких как автомобильные дороги, промышленные объекты, набережные  и пр., используют дождеприемники из бетона или металла. В остальных случаях, к примеру, на приусадебных участках, применяются изделия из пластика или полимеров.

Теперь подробней рассмотрим особенности каждого типа водоприемников.

Из пластика

Пластиковые дождеприемники являются отличным вариантом для установки под балконами домов, возле гаражей, или, как было сказано выше, для обустройства ливневых канализаций на приусадебных участках. Важным преимуществом пластикового изделия является возможность устанавливать колодцы друг на друга, благодаря чему имеется возможность углубить канализационную отводящую трубу.

Кроме того, сборная конструкция позволяет использовать дождеприемник в качестве дренажного колодца.

Но помимо этого, изделие обладает рядом других достоинств, среди которых можно выделить:

  • Небольшой вес конструкции, благодаря чему ее не сложно перевозить;
  • Благодаря гладкой поверхности, на стенках не задерживается грязь, поэтому необходимость чистки колодца возникает гораздо реже, если сравнивать его с бетонным аналогом.
  • Простота монтажа, что обусловлено небольшим весом. Установить такой колодец своими руками не составит особого труда. К тому же пластиковые дождеприемники, как правило, поставляются со всеми необходимыми элементами для их установки и эксплуатации.
  • Морозостойкость – изделие не боится морозов и больших перепадов температур.
  • Колодцы выполнены из высокопрочной пластмассы, благодаря чему они могут выдерживать высокое давление. Кроме того, они не поддаются воздействиям различных активных химических веществ.
  • Невысокая цена.
  • Экологическая безопасность.

На фото — пластиковый дождеприемный колодец

Благодаря всем этим свойствам, сфера применения пластиковых дренажных систем растет с каждым днем. В последнее время они активно применяются в парках, скверах, а также на автомобильных стоянках.

Металлические

Не менее распространенными являются и металлические колодцы для ливневых систем, которые существуют разных форм и размеров. Особенно часто их применяют на участках большого скопления сточных вод, где имеется большая нагрузка на поверхность.

Размер дождеприемного колодца напрямую зависит от количества воды, на которое он рассчитан.

К достоинствам таких изделий можно отнести следующие моменты:

  • Способность противостоять различным негативным воздействиям окружающей среды.
  • Способность выдерживать большой вес.
  • Кроме того, такие колодцы отличаются хорошей долговечностью.

Однако, не смотря на все эти преимущества, металлические конструкции редко применяют для частного использования, что связано с некоторыми их недостатками:

  • Стоимость изделия в несколько раз превышает цену аналогичного колодца из полимера.
  • Большой вес конструкции.
  • Неустойчивость к коррозии.

Бетонные дождеприемники

Бетонные

Бетонный дождеприемный колодец представляет собой капитальное сооружение, которое возводится, как правило, из сборных железобетонных элементов. Обычно такие конструкции используют в промышленных целях.

На частных усадьбах устанавливать бетонные колодцы не имеет смысла ввиду некоторых их недостатков:

  • Большой вес, соответственно, усложняется их транспортировка.
  • Для монтажа необходимо задействовать строительную технику.
  • Высокая стоимость.

Статьи по теме:

Комплектация дождеприемников

Помимо самого контейнера (колодца), дождеприемник содержит другие элементы:

  • Решетку;
  • Фильтрующий патрон;
  • Лотки;

Каждый элемент имеет свое предназначение.

Решетки для дождеприемных колодцев

Решетки

В комплекте к дождеприемному колодцу всегда идут решетки, которые иногда тоже называют дождеприемниками. Именно они пропускают воду и не допускают попадание мусора в систему.

Решетки, как и сами контейнеры, тоже могут быть выполнены из разных материалов:

  • Чугуна — как не сложно догадаться, чугунные дождеприемники для колодцев отличаются повышенной прочностью. Они способны выдерживать давление вплоть до 90 тонн, поэтому их можно увидеть на дорогах и прочих участках с повышенной нагрузкой. Как правило, чугунными решетками комплектуются металлические и бетонные колодцы.
  • Стали – в отличие от чугунных решеток, имеют вполне нормальный вес, и при этом сравнительно не дорого стоят. Единственным их недостатком является плохая устойчивость к коррозии.
  • Пластика – изделия устойчивы к воздействиям внешней среды, но при этом обладают меньшей прочностью.
  • Оцинкованная сталь — на сегодняшний день эти решетки считаются наиболее оптимальным вариантом, так как сочетают в себе достоинства чугунных и стальных изделий.

Если же дождеприемник выполнен как закрытый инспекционный колодец, то вместо решетки в нем используется пластиковый люк.

Совет! Помимо функционального значения, решетки выполняют и декоративную функцию, так как расположены на поверхности. Поэтому при их выборе, следует обратить внимание на внешний вид, на рынке существует масса декоративных решеток, которые могут стать украшением участка. К примеру, если в интерьере присутствует ковка, то отлично будут смотреться чугунные изделия.

Схема устройства дождеприемника

Фильтрующий патрон

Для более тщательной очистки сточных вод используется фильтрующий патрон для дождеприемного колодца, который необходимо периодически чистить.

Патрон состоит из нескольких элементов:

  • Корзина, в которую оседает грязь и песок.
  • Перегородки, которые держат корзину и служат своего рода гидрозатвором от запахов из колодца.
  • Уплотнительное основание.

Сборка конструкции выглядит следующим образом:

  • Рамка монтируется на уплотнительное основание при помощи шпильки и заливается вокруг бетоном.
  • Затем монтируется корзина.
  • Поверх рамки устанавливается чугунная или пластиковая решетка.

Лотки

Лотки дождеприемника

Данный элемент представляет собой пластиковые каналы, которые служат для поверхностного отвода воды в колодец.

Принцип установки этих лотков такой же, как и самого колодца:

  • Выполняется траншея с уклоном к колодцу.
  • Дно траншеи уплотняется и заливается бетоном.
  • Укладываются лотки и заливаются бетоном.
  • Поверх лотков устанавливаются специальные решетки.

Такая система позволяет осушить дорожки и ровные площадки, к примеру, во дворе перед домом.

Совет! Дополнительно можно приобрести и другие аксессуары, к примеру, повороты для каналов, заглушки и пр.

Схема монтажа дождеприемного колодца

Монтаж  дождеприемника

Как уже было сказано выше, установить пластиковый дождеприемный колодец не составит труда.

Инструкция по монтажу выглядит следующим образом:

  • В первую очередь выполняется котлован для колодца, который по размеру превышает конструкцию.
  • Затем необходимо выполнить уплотненное основание из отсева или песка. Высота такой подушки должна составлять не менее 10 см.
  • Далее нужно залить основание бетоном.
  • После этого устанавливается пластиковый дождеприемник.
  • Следом выполняется установка ливневой трубы, которая отводит сточные воды, после чего колодец выставляется по уровню.
  • Затем бетон заливается по бокам колодца. Толщина стен при этом должна составлять около 10 см.

Совет! Чтобы конструкция была герметичной, не следует выполнить какие-либо дополнительные крепежные элементы.

Схема системы водоотвода

Вывод

Дождеприемник во многих случаях является необходимым элементом дождевой канализации, от которой зависит не только отсутствие луж во дворе, но и сохранность всего дома. Так как его конструкция не представляет ничего сложного, при выборе изделия следует уделить внимание лишь материалу и его качеству. Наилучшим же вариантом колодца, для использования в «домашних» целях, как мы выяснили, является пластиковое изделие, описанное выше.

Дополнительную информацию по данной теме можно получить из видео в этой статье.

kolodec.guru

Монтаж дождеприемников ливневой канализации

Несколько простых правил установки пластиковых, бетонных или чугунных дождеприемников помогут тем, кто решил своими руками построить надежную систему локального сбора дождевых и талых вод. У профессиональных "дорожников", конечно, есть свой наработанный практический опыт, но всегда неизменными остаются основные рекомендации производителей материалов водоотвода.

Место расположения дождеприемника определяется, чаще всего, на стадии проектирования ливневой канализации наметив вектор линии трубопровода. На примере пластиковых дождеприемников 300х300 или 400х400, у которых каждая боковая стенка имеет трафаретные патрубки для соединения с трубами диаметром 50, 110 и 160 мм, выстроить систему в составе точечного водоотвода значительно проще. В общем и целом, монтаж дождеприемников сопряжён с большим объемом земельных работ и требует более сложной разуклонки, если сравнивать с линейным типом организации водоотвода.

Отличительные особенности некоторых видов ливневой канализации Вы можете узнать в рубрике "Поверхностный водоотвод".

Перед монтажом дождеприемных колодцев необходимо подготовить основание - дренирующий слой из песчано-гравийной смеси и гидроизоляционной пленки – мембраны, после чего заливается бетонная обойма из бетона класса B25. Средний показатель толщины бетонной обоймы (H) для основания равен 100 мм.

Отводящие трубы подключаются непосредственно к корпусу дождеприемника. Для этого выбивается или вырезается отверстие необходимого диаметра по штатно расположенным на стенках дождеприемника шаблонным трафаретам. Место стыковки обрабатывается герметиком типа ПРО ФС имеющим консистенцию тиксотропной вязкой массы.

Бетонирование обоймы так называемой «шубы» дождеприемника происходит в несколько этапов послойно. Сначала уровень поднимают до верхнего края трубы, так чтобы бетонная обойма полностью её скрыла, затем до наивысшей точки стенок дождеприемника с установленной на него решеткой или крышкой.

Когда необходимо выдержать глубину заложения инженерных коммуникаций, дождеприемники можно установить друг на друга, выполнив надстройку. В этом случае первый (верхний) резервуар с установленной на него решеткой принимает воду, а второй (нижний) подключается к дренажным трубам. Такая комбинация, прежде всего, будет интересна при желании свести к минимуму промерзание системы в слоях.

Неважно, в какое покрытие происходит установка пластикового дождеприемника – в брусчатое или асфальтобетонное, главное, чтобы его края не выступали над поверхностью, так как в процессе эксплуатации непокрытые части колкого пластика могут быть разбиты.

Для корректной работы локальной точки водосбора, после завершения монтажных работ, уровень ливневой решетки дождеприемника «по верхам» должен быть ниже уровня прилегающей осушаемой поверхности приблизительно на 3-5 мм. Если это условие соблюдено, то система установлена правильно!

Бетонная подготовка для установки дождеприемника

Параметры бетонной обоймы для пластиковых дождеприемников
Класс нагрузкиA15B125C250
Ширина бетонной обоймы (С), мм80100100
Толщина бетонной обоймы (H), мм100100150
Класс бетонаB25B25B25

Дождеприемник и брусчатка

Установка пластикового дождеприемника в брусчатое покрытие с предполагаемыми механическими нагрузками класса A15-C250 (пример с дождеприемником 300х300 мм):

Дождеприемник и асфальтобетон

Вариант монтажа дождеприемника пластикового в асфальтобетонное покрытие с учетом возможных динамических нагрузок класса A15-C250 на точку водоотвода (пример с дождеприемником 300х300 мм):

Узел А

Применение герметика (ГОСТ 25945) слоем 5х20 мм между стенкой пластикового дождеприёмника и бетонной обоймы канала (бетон B25 F200 W6, ГОСТ 26633-91):

В какой последовательности укомплектовывать (собирать) дождеприемник, используя различные аксессуары - решетки, корзины для сбора мусора, перегородки-сифоны - нет никакой принципиальной разницы. На момент установки нужен только сам дождеприемник!

Компания производителей и поставщиков - «Лига 812» предлагает широкий ассортимент дождеприемников и доборных элементов для дождеприемных колодцев, адаптированных российским климатическим особенностям. На нашем сайте Вы можете самостоятельно выбрать и заказать необходимый материал точечного водоотвода по низким ценам. Если у Вас появятся вопросы - пожалуйста, обращайтесь за технической консультацией к специалистам нашей компании.

Производство и продажа:

Пластиковые дождеприемники

Решетки дождеприемников

www.liga812.ru
