Бетонные водоотводные лотки: виды и характеристики

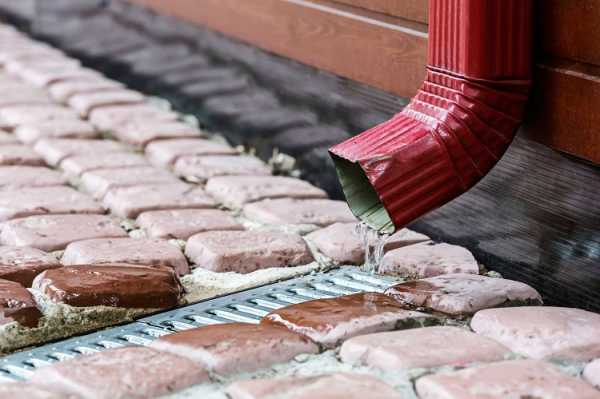

Бетонные лотки для отвода воды

Чтобы улицы не затопили потоки талой и дождевой воды, обязателен монтаж таких незаменимых изделий, как бетонные водоотводные лотки. С их помощью можно грамотно устроить ливневую канализацию, тем самым обеспечив вокруг себя чистоту и порядок. Сегодня поговорим о том, какие бывают дренажные лотки, о критериях их выбора и тонкостях монтажа.

Содержание статьи

Разновидности водоотводных лотков

Бетонные лотки для водоотвода

Основные признаки, по которым можно классифицировать лотки дождевые – материал изготовления и типоразмер. Именно на них стоит опираться при выборе сливных лотков.

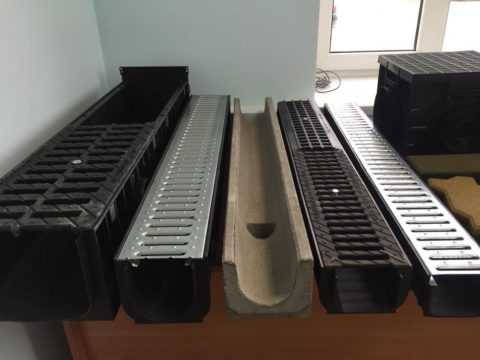

Из чего изготавливаются лотки для водоотведения

На строительном рынке можно выделить три основные группы лотков, классифицирующихся по материалу изготовления:

  • бетонные;
  • полимерные;
  • полимербетонные;
  • полимерпесчаные.

Рассмотрим конкретнее изделия из разного сырья.

Лотки для водоотведения

Наиболее традиционными на просторах постсоветского пространства, считаются лотки ливневые бетонные. Они обладают хорошей прочностью, долговечностью и износостойкостью. Также их отличает немалый вес, что затрудняет их монтаж на подвижных грунтах.

Особенно, это характеризует железобетонные лотки, масса которых может доходить до 2,5 тонн. Такие крупноразмерные железобетонные ливневые лотки незаменимы при обустройстве рассматриваемой системы на трассах и загородных участках.

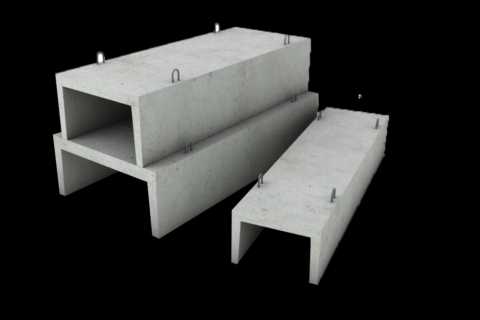

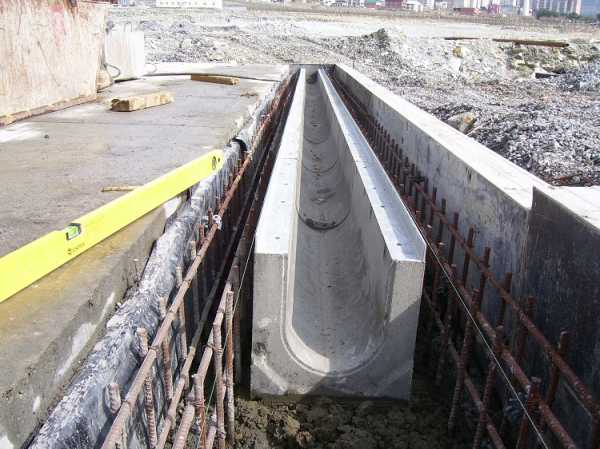

Ливневые железобетонные лотки

Однако, этого нельзя сказать про малые лотки из бетона, или отливы, как их еще называют. Они монтируются непосредственно на тротуарных дорожках.

Такая модификация лотков имеет малый вес – до 3 кг, небольшую проходимость и долговечность, так как при их создании использовалась невысокая марка обычного пескобетона, неукрепленного арматурным каркасом.

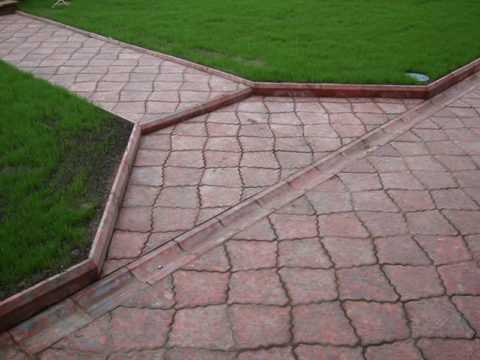

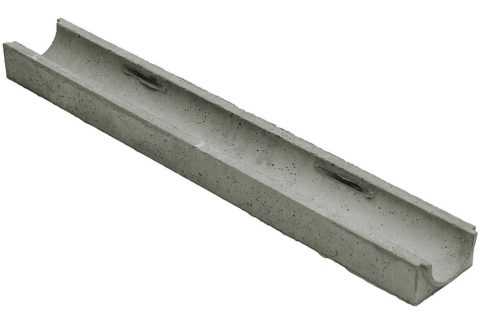

Отливы бетонные

Подобные изделия рекомендуется монтировать не как основные, а как дополнительные элементы системы дренажной на садовом участке или парковой дорожке.

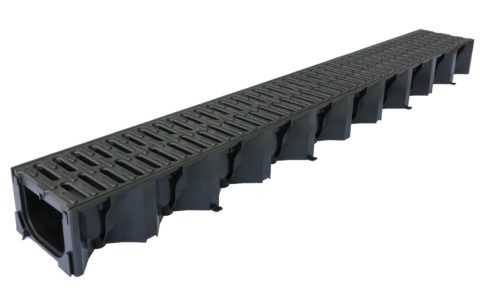

Полимерные лотки для водоотведения

  • Полимерные лотки для отвода воды решили проблему немалого веса бетонных изделий. Даже при внушительных размерах они имеют небольшую массу, что дает возможность их установки на нестабильных грунтах своими руками.
  • Они также характеризуются хорошей проходимостью, стойкостью к агрессивной среде и разнообразием типоразмеров.
  • В сравнении с лотками из бетона, полимерные менее долговечны. Но это не никого не останавливает и все чаще их можно увидеть в системах частных домовладельцев.
  • Последним словом в области изготовления лотков дренажных, является использование композитных материалов.

Бывают подобные лотки двух видов:

  1. полимерпесчаные – смесь песка, пластика и добавок;
  2. полимербетонные лотки водоотводные – в бетон добавляют полимерные составляющие. Например, лоток полимербетонный aco от европейского производителя. Он считается образцом качественного и долговечного полимербетонного изделия.

Полимерпесчаные лотки с пластиковой решеткой

Если сравнивать по характеристикам оба вида, то полимербетонные лотки выигрывают большими показателями прочности и износостойкости. Полимерпесчаные изделия обладают меньшим весом, но и незначительной устойчивостью к агрессивным средам.

Оба эти вида лотков являются хорошим решением для обустройства ливневой системы канализации на частных участках. Хотя их немалая цена может отпугнуть многих.

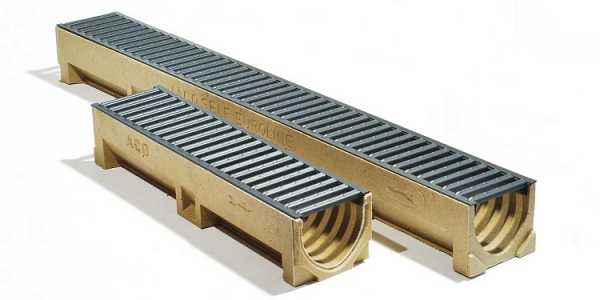

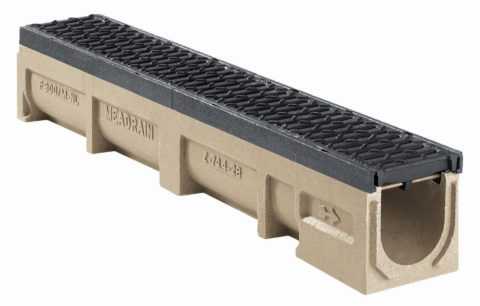

Полимербетонные водоотводные изделия

Если сравнивать все виды водоотводных лотков между собой, по старому доброму соотношению цены и качества, то изделиям из тяжелого бетона и пескобетона присваивается первое и безоговорочное место. Наверное поэтому, несмотря на достойных конкурентов, именно бетонные лотки непоколебимо остаются на вершине популярности многие года.

Типоразмеры

Виды лотков

Типы и размеры лотков также играют не последнюю роль при монтаже обсуждаемой системы. Подробнее можно узнать о размерах и конструктиве, которым должны соответствовать лотки, в ГОСТ 21509-76 и ГОСТ 32956-2014.

ГОСТ «бетонные лотки», регламентирует их типы, маркировку, устанавливает методы контроля их качества, приёмки и хранения.

Если вкратце рассматривать типы и виды лотков, то можно выделить несколько «семейств» этих изделий:

  • Отливы – не более метра в длину и небольшой глубиной. Применяются для отвода небольшого количества воды. Применяются в основном на загородных участках.

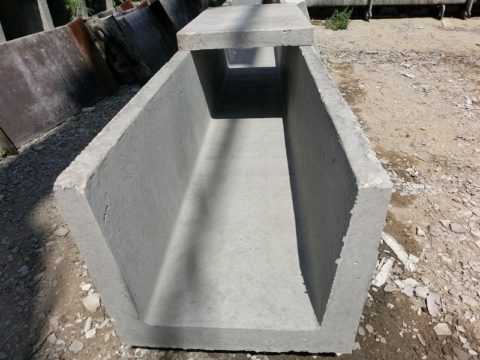

  • П−образной формы — для монтажа подобных систем различного назначения. Все зависит от размера изделий. Например, лоток водоотводный бетонный Л 1, длиной 1990 мм, высотой 680 мм и шириной 1660 мм, предназначается для устройства подземной системы отвода воды.
  • Лоток водоотводный телескопический из бетона – элемент наземной водоотводной системы. Применяется для сбора и вывода воды с проезжей части автомобильных дорог, и на дорожно−мостовых конструкциях.

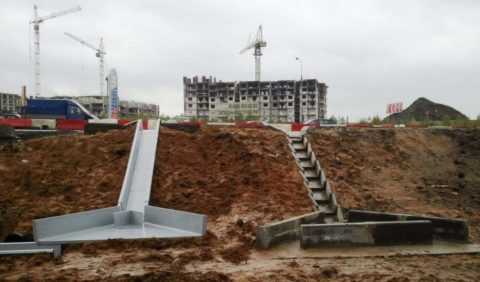

Телескопический сборный железобетонный лоток для водоотведения

С решеткой или без нее?

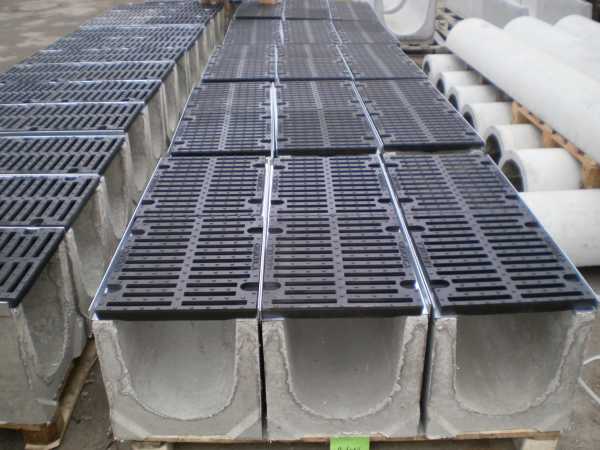

Лотки с решеткой

Водоотводные бетонные лотки выпускаются также с дренажной решеткой и без нее. Особо они ничем не отличаются от открытых. Единственная особенность – наличие пазов или иной системы крепления решетки.

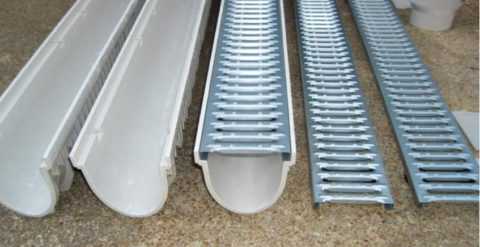

Пластиковые лотки с металлической решеткой

Лоток бетонный с пластиковой решеткой

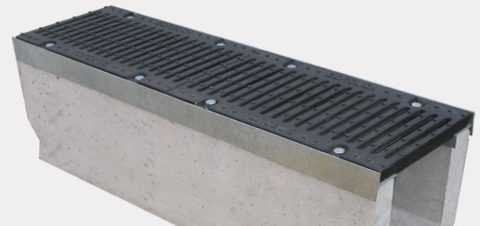

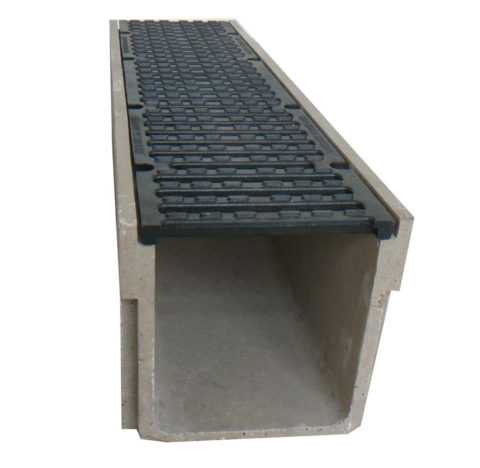

Водоотводный лоток бетонный с чугунной решеткой, был популярен до недавнего времени. Но охотники за цветным металлом не оставили выбора разработчикам и ученым. Чтобы лишить любой возможности снять и сдать в пункты приема цветного металла чугунное дренажное изделие, разработали их полимерный аналог.

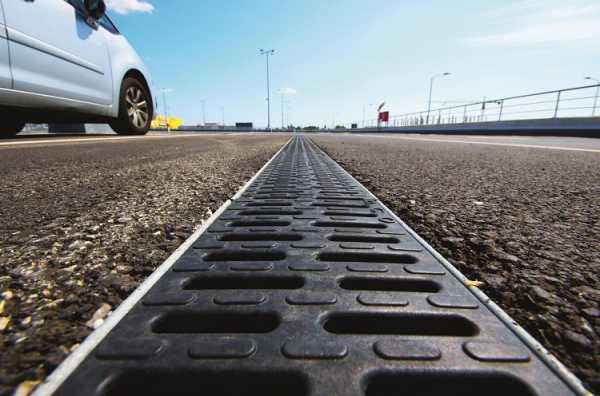

Сегодня на улицах города можно встретить лоток водоотводный бетонный с решеткой из пластика. Она, конечно, не настолько долговечна как чугунная, но обладает хорошей износоустойчивостью, малым весом, неподверженностью к ржавлению и эстетичностью.

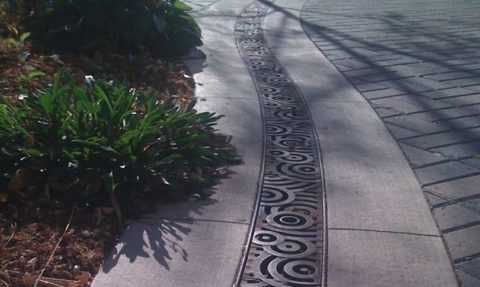

Лотки с полимерной решеткой

Для домовладельцев дизайнеры постарались на славу, и выпустили изысканные металлические решетки различного дизайна.

Плюсом таких решеток является предотвращение попадания крупного мусора в дренажную систему, и конечно, эстетичный вид. Но если уронить туда телефон, ключ, или иную небольшую и узкую вещицу, то достать ее будет сложно, а то и вовсе невозможно.

Особенности выбора бетонных лотков для отвода воды

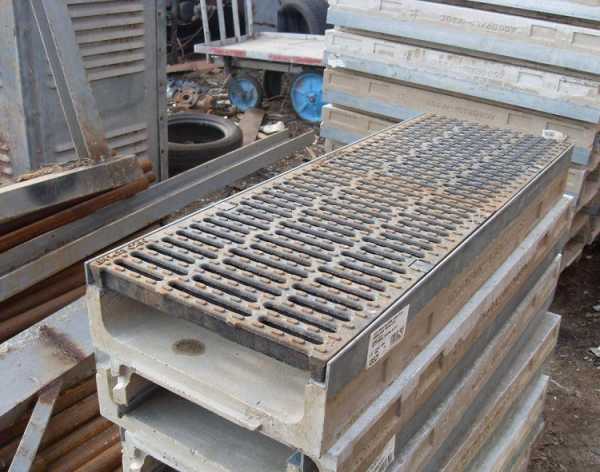

Лоток из бетона для отвода воды

Чтобы качественно устроить ливневую канализацию, нужно сделать правильные расчеты не только всей системы, но в первую очередь, лотков для водоотведения. Ведь если они не будут справляться с потоком воды, то и смысла в их устройстве нет.

Лоток водоотводной размеры имеет самые разные. В каждом конкретном случае, стоит использовать изделие с определенными параметрами. Размер лотка рассчитывается по простой формуле:

Формула расчета лотков

Где:

Расшифровка формулы расчета водоотводных лотков

Получившееся значение, конструкция и материал, из которого сделан лоток – основные критерии, на которые стоит опираться при выборе подобных изделий. Если затрудняетесь с расчетами, обратитесь в фирму, специализирующуюся на продаже дренажных систем и их монтаже. Опытные сотрудники помогут с решением подобных вопросов.

Самостоятельный монтаж дренажных лотков

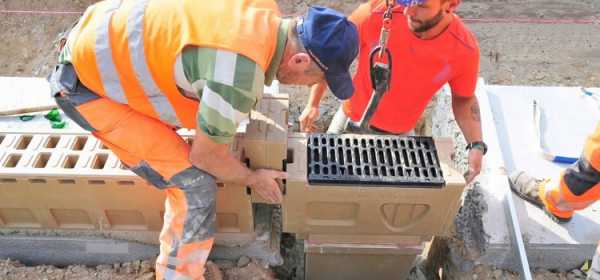

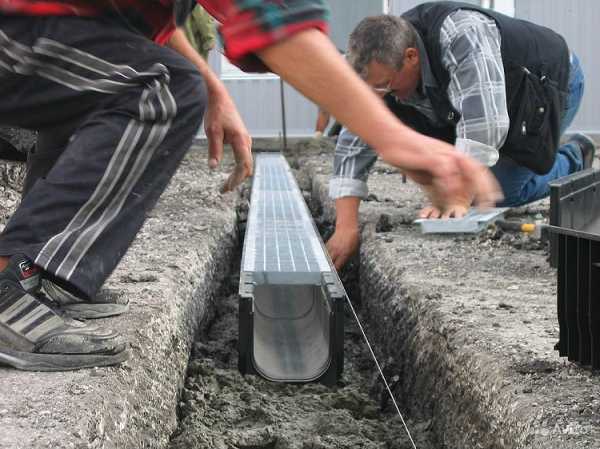

На фото этап монтажа лотков для отвода воды

Монтаж водоотводных лотков не так сложен, как может показаться на первый взгляд. Установить своими руками железобетонные изделия не получится без привлечения профессиональных монтажников и такелажников. Поэтому рассмотрим, как установить обычный бетонный лоток у себя на участке.

Краткая пошаговая инструкция:

  1. Опираясь на проектную документацию участка и инженерных систем, производится точная разметка всей сети водоотводных лотков.
  2. По разметке и согласно размерам лотка, роется траншея. При этом нужно соблюдать уклон. Также сам лоток должен быть ниже всей поверхности на 5 мм.
  3. На основание траншеи укладывается и хорошенько утрамбовывается песчано−гравийная подушка.
  4. На подготовленное основание устанавливаются сами лотки, учитывая уклон для стока воды. Для герметизации стыки лотков обрабатывают специальным герметиком.
  5. Когда установка сети лотков для водоотведения закончена, можно засыпать оставшееся место землей и приступать к облагораживанию всего участка.
  6. Решетки монтируются в последнюю очередь.

Видео в этой статье расскажет более подробно как устанавливать водоотводные лотки, а также раскроет секреты монтажа дренажной системы.

Бетонные водоотводные лотки – незаменимый атрибут любого аккуратного участка. И если грамотно сделать расчет и монтаж всей дренажной системы, то о такой пакости, как лужи и грязь во дворе, можно забыть навсегда.

beton-house.com

классификация, маркировка, размеры и цены

Сложную задачу отведения воды от фундаментов зданий и коммуникаций приходится выполнять сразу на нескольких уровнях. Дренирующая подушка под основанием отвечает за воду, скапливающуюся в грунте, а вот на поверхности вся нагрузка ложится на внешнюю систему стоков. В специальные лотки собирается влага не только со всей наземной части, но и из водосточных труб на фасаде дома. При таких условиях работы нужен надежный водонепроницаемый материал.

Оглавление:

  1. Преимущества использования
  2. Классификация и маркировка
  3. Разновидности бетонных лотков
  4. Цены и размеры

Бетонные лотки – элементы наружной дренажной системы, которые перенаправляют и отводят излишки влаги. Сквозь крупные ячейки решетки дождевая и талая вода собирается в бетонный желоб и самотеком уходит дальше по искусственному каналу. На дачных участках это предотвращает размывание верхних слоев почвы, а на промышленных объектах, у дорог и тротуаров обеспечивает быстрое высыхание покрытия.

Попытки использовать другие виды каналов сбора и отведения воды на первый взгляд кажутся проще и дешевле. Но на самом деле бетонные лотки с решетками оказываются наиболее практичными и эффективными. Это конструкции из разряда «уложил и забыл». Они почти не засоряются внутри, не зарастают травой и не осыпаются, как это происходит с земляными канавами. Бетонные водоотводы не гниют, как деревянные, в отличие от ПВХ не боятся смены температур и куда прочнее керамических.

Преимущества

Лотки для поверхностного водоотвода недаром вытесняют прочие материалы даже с дачных участков. Набор положительных характеристик, как и у любых ЖБИ, достоин уважения:

1. Морозоустойчивость и стойкость к гниению.

2. Высокая плотность и прочность бетона, обеспеченные технологиями вибролитья или вибропрессования в формах.

3. Легкая очистка, особенно при наличии чугунной фильтрующей решетки.

4. Точность размеров изготовления и их стабильность после погружения лотков в почву.

5. Долговечность – бетонные водоотводы служат не менее 50 лет.

6. Глубокая посадка в грунт.

Толстая чугунная решетка обеспечивает дополнительную защиту бетона от ударов и сколов. Она полностью закрывает желоб и принимает на себя все нагрузки: вес проходящих людей и проезжающего транспорта. Без нее выкрошившиеся куски цемента быстро оголят металлическую арматуру, и под действием влаги начнется ее разрушение. Да и оставлять незакрытыми бетонные каналы немаленького размера опасно.

Большим плюсом является сама система сборки водоотводов из отдельных сегментов. В этом случае даже сильное пучение верхних слоев грунта или увеличение нагрузки в сложных погодных условиях – не проблема. Давление может оказываться на стенки одного лотка, но не нарушать работу всего канала.

Выпускаются также полимер- или фибробетонные лотки в комплекте с решетками. Они обладают теми же преимуществами, что и классические ЖБИ, но отличаются гладкостью стенок и меньшим весом. Однако и цена на такие лотки выше.

Характеристики и маркировка

Для изготовления лотков с решеткой обычно берут бетон марки не ниже М200. Крупногабаритные элементы армируют стальными стержнями АI или АII, небольшие – проволокой марки Вр-1. В процессе вибропрессования в формах получают железобетонные изделия не только высокой плотности и прочности, но и совершенно непроницаемые для воды.

Решетка выполняется из чугуна марки ВЧ-50, реже – из оцинкованной стали, и может иметь щелевую или ячеистую форму. Кстати, именно она определяет конечную стоимость всего комплекта, так как обходится в несколько раз дороже самого желоба.

Бетонные водоотводные лотки с решеткой чаще всего маркируются еще по старым советским ГОСТам: Л, ЛВ. После букв следует набор цифр с указанием типоразмеров в сантиметрах:

  • первая обозначает расстояние между стенками;
  • вторая – габаритную ширину;
  • третья – высоту.

Но встречаются и изделия с более удобной европейской маркировкой, где проставляется только внутренняя ширина канала (DN) и общие габариты лотка (Н) в миллиметрах.

В зависимости от допустимой нагрузки бетонные водоотводные лотки делятся на соответствующие классы:

1. A15 – рассчитана на минимальные нагрузки до 1,5 т, поэтому применяется для обустройства тротуаров, а также на дачных участках.

2. B125 – способна выдержать вес автомобиля до 12,5 т. Используется у въезда в гараж, на парковках и мало загруженных проезжих улицах.

3. C250 – их предел 25 т, поэтому сфера применения водоотводов расширена за счет автосервисов, заправок и автомоек.

4. D400 – используется на промышленных площадках и трассах, выдерживает вес до 40 т.

5. E600 – логистические центры, ангары и прочие, где работает большегрузная техника весом до 60 т.

6. F900 – самый прочный тип изделий, предназначенный для военных объектов и аэродромов.

Частному застройщику достаточно первых двух типов исполнения. Но если на участок придется время от времени загонять тракторную технику, лучше на подъезде установить лотки с решеткой типа D400.

Виды лотков с решеткой

Бетонные лотки представляют собой очень простое железобетонное изделие П-образного, треугольного или трапециевидного сечения в свету. Плоское дно обеспечивает им устойчивое положение в любом грунте, а стальная проволока арматуры в теле бетона принимает на себя разнонаправленные нагрузки. Форма желоба, образованного внутренними стенками и дном, может быть разной:

  • закругленная;
  • в виде квадрата или прямоугольника;
  • трапеция.

Принципиальной разницы между ними нет. Просто в округлом желобе водоотвода мелкие частицы мусора почти не задерживаются из-за отсутствия внутренних углов. Другая классификация лотков основывается на их пропускной способности:

1. Гаражные – не отличаются большой вместимостью из-за своей скромной высоты (до 10 см), поэтому применяются только в частном секторе.

2. Коттеджные – глубина лотка немного больше (15 см), значит, он может пропускать почти в полтора раза больше воды.

3. Дорожные – довольно объемные водоотводные лотки с внутренними размерами примерно 19х16 см. Рассчитаны на постоянную работу под нагрузкой, поэтому востребованы в дорожном строительстве.

4. Канальные – очень крупные изделия, предназначенные для улучшения дренажа на железнодорожном полотне, а также для установки в проблемных грунтах (болотистых, глинистых). Глубина желоба может составлять 30-60 см при ширине 30 см. Часто применяются без фильтрационной решетки.

5. Телескопические – имеют больше вариантов форм и укладываются на наклонных площадках, где потоки воды создают ощутимый напор.

Также следует различать серии водоотводов. У каждого производителя они носят свои имена, но разобраться будет несложно. Одни из них рассчитаны на работу при повышенных нагрузках на решетку (аэродромы, грузовые терминалы) и потому дополнительно усиливаются оцинкованными металлическими уголками. Именно металлопрокат принимает на себя удары и вес проезжающей техники, надежно защищая бетонный желоб от разрушения. «Легкие» серии используются при малых и средних водопритоках в условиях города или дачного поселка.

Размеры и стоимость

Простая конструкция и форма водоотводов никак не могут повлиять на их стоимость. Куда ощутимее разница в цене на лотки с чугунной решеткой разных размеров. При этом выбирать необходимо тот, который сможет обеспечивать отведение осадков на уровне среднемесячной нормы с 25%-ным запасом.

Марка, серияКласс нагрузокШирина желоба, ммРазмер, ммСтоимость, руб
BetoMax DN100-H60 (без решетки)С250100500 х 140 х 60245
BetoMax Super DN150-h230Е6001501000 х 250 х 1304335
MAXI 16.25.31F900160320 х 250 х 3105330
Max Sir DN400F9004001000 х 550 х 4509430
MAXI ЛВ-50.64.61-БЕ6005001000 х 610 х 64027600

При покупке осматривайте внимательно каждый лоток: трещина в бетоне или выступы на внутренних стенках желоба могут привести к проблемам при обслуживании сточной системы.

stroitel-list.ru

Лотки железобетонные водоотводные: типы, размеры и установка


Для водоотведения в современном строительстве применяются водоотводные железобетонные лотки различных типов и размеров. Они необходимы для того, чтобы обеспечить сток почвенных, ливневых или других вод в надлежащее место, сохранив этим самым архитектурное сооружение (дорогу, комплекс зданий) от опасности разрушения из-за подмывания.

Необходимость лотков из бетона

Водоотводные лотки из бетона необходимы в любых местах, где требуется обеспечить отток воды, направив его в безопасное русло. Они используются в дренажных системах, в городской ливневой канализации, для организации водостока с шоссе, эстакад и мостов, для формирования русла ручьев в условиях городской застройки и т. п.

Преимуществами бетонных лотков для отвода воды являются:

Схема бетонного водоотвода

  • низкая стоимость;
  • высокая прочность;
  • длительный (до 40 лет) срок эксплуатации;
  • простые методы изготовления;
  • удобство монтажа при формировании водосточного канала.

Собрать из нескольких бетонных водоотводных лотков транспортный канал для стока жидкости способен даже низкоквалифицированный персонал. Они состыковываются друг с другом, как элементы конструктора.

Виды лотков

Существует несколько основных вариантов ЖБИ (железобетонных изделий), предназначенных для водосброса. Они различаются конструкцией и методами стыковки, а в некоторых случаях — маркой портландцемента, который идет на их изготовление.

Основные виды бетонных водоотводных лотков:

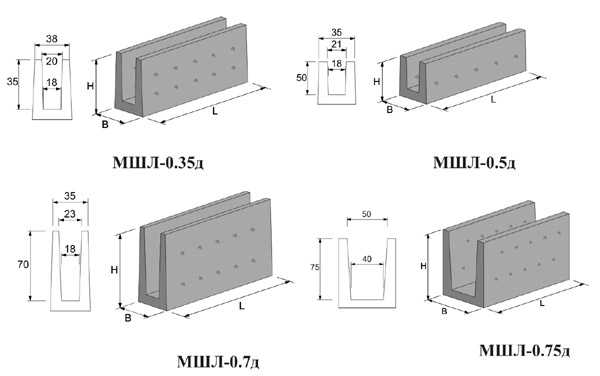

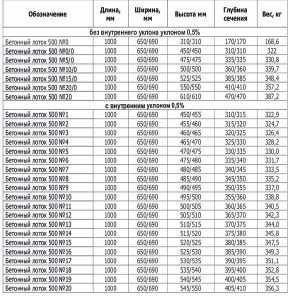

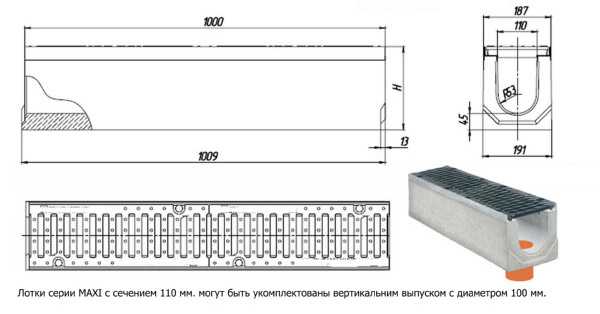

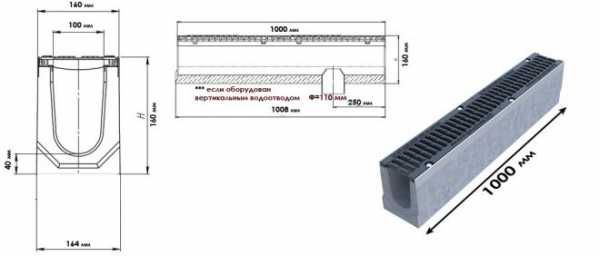

Размеры бетонных водоотводных лотков

  • Дренажные. Устанавливаются для отвода влаги из подвалов зданий, цоколей и т. п.
  • Водопропускные — универсальные, для отвода вод самотеком.
  • Канализационные — предназначены для применения в городских коллекторах.
  • Ливневые — применяются при конструировании городской ливневой канализации.
  • Прикромочные — отводят дождевую влагу или туманный конденсат с дорожного покрытия в кювет.
  • Телескопические — применяются для водоотведения на крутых склонах насыпей эстакад и мостов.

Выделяют в отдельные группы ЖБИ, предназначенные для узкоспециализированного применения — при строительстве железных дорог, теплотрасс, подземной прокладки кабелей связи и электропитания и т. д.

С конструктивной точки зрения, все они различаются по форме и зависящему от нее способу монтажа:

  • прямоугольные — узкие бетонные водосточные желоба П-образного сечения, часто снабжающиеся крышками;
  • треугольные — применяются в придорожных ливневках;
  • трапециевидные — каждый элемент выполнен в форме трапеции, при стыковке узкая часть одного вкладывается в широкую часть другого;
  • параболические — универсальные, часто снабжаются верхней крышкой из металла или пластика для предотвращения попадания мусора.

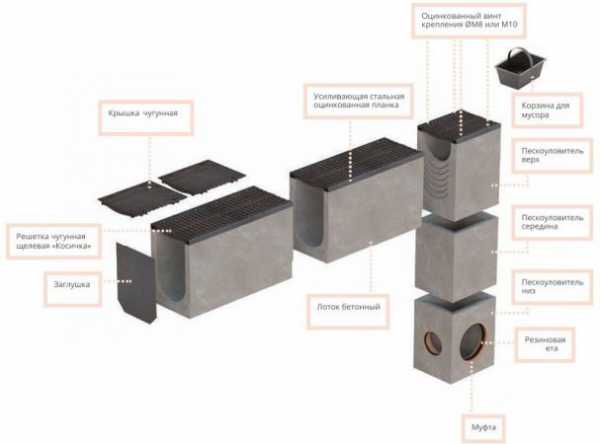

Устройство бетонных водоотводных лотков

Трапециевидные водоотводные лотки из бетона применяются для водосброса с насыпей. Элементы, заходящие друг на друга внахлест, выдерживают мощный напор воды.

А также лотки из бетона классифицируются на цельные и сборные. Желоб у них может быть с плоским или полукруглым дном.

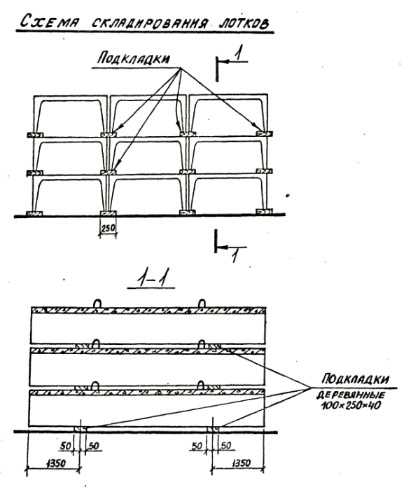

Методы изготовления и требования по качеству

Водоотводные лотки из бетона изготавливаются в соответствии с ГОСТ 21509-85. Материалом служат бетоны марок от М200 до М400 (наиболее распространен М300), в которые добавляются различные присадки и специальные пластификаторы. Их задача — обеспечить ЖБИ дополнительные свойства, такие, как морозоустойчивость (норматив — F200), стойкость к умеренно агрессивной или агрессивной среде (канализационным жидкостям и т. д.), способность выдерживать большие вертикальные нагрузки, перепады температуры и т. п.

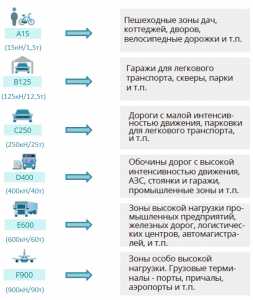

Классы нагрузки на бетонные лотки

Эти изделия должны быть очень плотными, без пустот и каверн, и умеренно пластичными во избежание появления трещин. Для придания им повышенной прочности в некоторые виды лотков (в основном в П-образные глубокие, с узкими стенками) вводятся арматурные стержни из металла или полимерных материалов, соответствующие классам A-I/III или Bp-I/II.

В конструкции всегда предусматриваются деформационные швы, которые служат для компенсации температурных расширений, предохраняют конструкцию от разрушения при механическом воздействии и т. д. От воды швы изолируются мастикой на основе битума.

Для их производства используются методы вибролитья или вибропрессования. Бетонная смесь равномерно распределяется по форме под воздействием высокочастотной вибрации. Применение дополнительных прессов увеличивает плотность изделий, резко уменьшает количество пустот и каверн, но вибропрессованные водоотводные лотки стоят дороже.

Вибропрессованные лотки используются там, где конструкция будет испытывать большие механические или вибрационные нагрузки, например, около мостов или оживленных трасс. Вибролитые используются в дренажных системах, где нагрузки минимальны — в парках, на приусадебных участках и т. д.

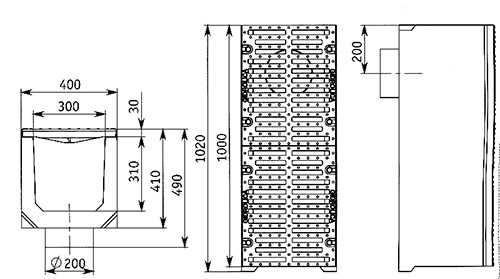

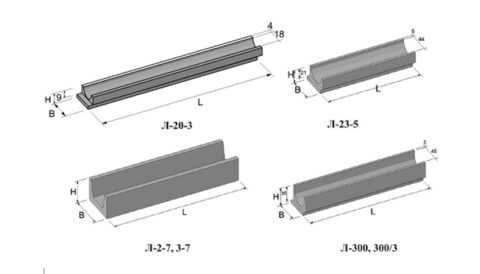

Размеры бетонного лотка для отвода воды

Методы установки

Существует 3 основных метода установки водоотводных лотков из бетона: внахлест, стык в стык и пазовый. Внахлест, с заходом друг на друга лотки ставятся, когда организуется водосброс с железнодорожной насыпи, моста или эстакады. В этом случае используется трапециевидные ЖБИ: узкая часть верхнего лотка заходит в широкую часть нижнего.

Способом стык в стык монтируются горизонтальные конструкции, не предназначенные для выдерживания больших нагрузок. Щели между лотками герметизируются битумом, цементом или другими подходящими составами. Пазовый метод применяется при горизонтальной укладке либо при укладке под небольшим уклоном. При этом каждый лоток имеет с одной стороны выступ, с другой — паз. При монтаже двух и более элементов они «защелкиваются» друг с другом.

Алгоритм установки в общих чертах следующий:

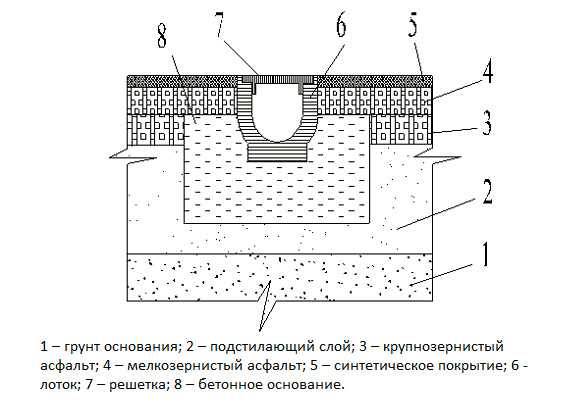

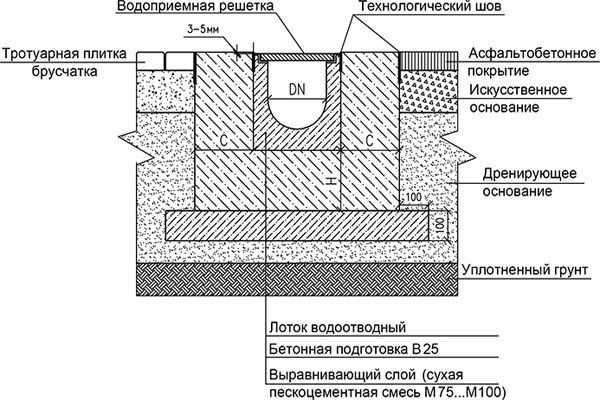

Монтаж бетонного лотка в асфальтобетонное покрытие

  • Выкапывается траншея или заглубленное ложе (в зависимости от конструкции лотков). Траншее придают нужный уклон, чтобы вода имела возможность стекать. Дно пересыпают песком и тщательно его утрамбовывают.
  • На дно траншеи заливают слой бетона, который будет удерживать лотки на месте.
  • В траншею, на незатвердевшую бетонную подушку, укладываются водоотводные лотки — встык, внахлест или в паз. Монтаж идет с самой верхней точки. Стыки герметизируются специальным составом. Во избежание расползания лотки связываются друг с другом проволокой или пластиковыми хомутами.
  • После укладки определенного участка трассы лотки засыпаются по бокам щебнем или гравием, который тщательно утрамбовывается.
  • Финальный этап — установка верхних пластиковых и металлических решеток. Применяется при необходимости.

При монтаже дренажной системы там, где не ожидается больших нагрузок (на дачном участке) применяют упрощенный метод — укладку лотков напрямую в траншею без бетонной подушки.

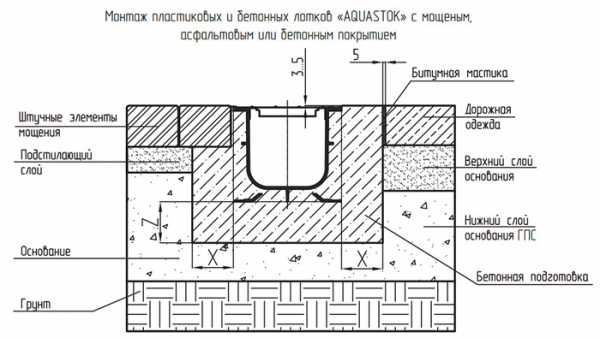

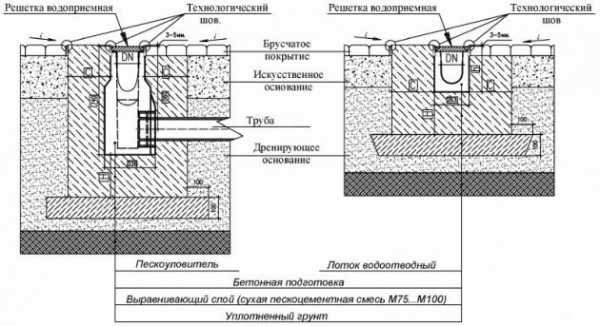

Установка бетонного лотка в брусчатое покрытие

Минусы изделий

Классификация нагрузок на водоотводные лотки

Бетонные водоотводные лотки имеют и ряд недостатков. Основным минусом считают большая масса изделий — в силу высокой плотности они весят от нескольких десятков килограмм до нескольких тонн (в зависимости от размеров). Для их перевозки требуется грузовая техника, вместимость и грузоподъемность которой ограничена.

При монтаже лотки из бетона сложно стыковать между собой. Высока вероятность появления щелей и просветов, в том числе со временем. Из-за большой массы лотки могут «разъезжаться» через несколько лет, и вода, устремляющаяся в щель, будет размывать ее и в дальнейшем приведет к разрушению всей системы. В этом отношении бетонные изделия значительно уступают стальным, пенобетонным и пластиковым.

Видео по теме: Монтаж бетонных водоотводных лотков


specnavigator.ru

технические требования и классификация, цены

Для отвода воды от дорог и зданий, прокладки различных видов коммуникаций и теплотрасс используют специальные защитные конструкции – лотки, изготовленные из высококачественных антикоррозионных материалов. Важным преимуществом ЖБИ конструкций является их доступная цена, заметная экономия времени на проведение строительных и монтажных работ. Ознакомление с классификацией защитных изделий поможет выбрать нужный тип и размер железобетонных лотков для решения конкретной инженерной задачи.

Оглавление:

  1. Технические требования
  2. Виды лотков
  3. Размеры
  4. Расшифровка маркировки
  5. Расценки

Особенности и назначение

Материалом служит бетон плотностью не менее 2400 кг/м3, упрочненный арматурой класса А-I, A-II или арматурной проволокой B-I. По способу изготовления различают вибролитые и вибропрессованные лотки. Второй тип более устойчив к агрессивному влиянию внешней среды, бетон на вибропрессе получается плотным, с равномерной структурой и низкой водопроницаемостью. Стенки изделий иногда упрочняют с помощью накладок из оцинкованной стали.

К лоткам, согласно ГОСТ 13015.0-83, 10268-80, предъявляются следующие требования:

  • прочность бетона на сжатие – не менее М300;
  • размер частиц заполнителя бетонной смеси – максимум 15 мм;
  • применяемый портландцемент – марка не ниже М400;
  • толщина слоя бетона над арматурой – минимум 15 мм;
  • на рабочей поверхности не должно быть наплывов бетона, раковин глубиной более 2 мм и диаметром более 3 мм;
  • на наружной поверхности возможно наличие усадочных трещин не толще 0,1 мм.

По выполняемым функциям защитные ЖБИ изделия классифицируют следующим образом:

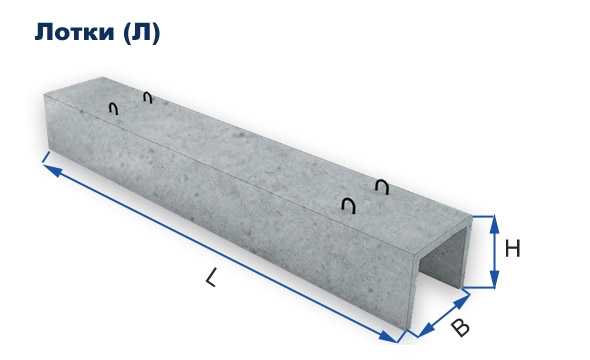

1. водоотводные лотки (тип Л, серия 006.1-2/87) – применяются для создания дренажных, канализационных и коллекторных сетей, служат для транспортирования сточных, подпочвенных и дождевых вод;

2. кабельные (тип УБК, УБС, серия чертежей 3.006.1-2,87) – предохраняют от повреждения кабельные каналы (электротехнические, информационные, связи) и шины, прокладываемые под землей, а также являются надежными электроизоляторами, предотвращая контакт высоковольтных силовых линий с почвой;

3. лотки теплотрасс (тип Л, серия 006.1-8) – защищают трубы, заполненные паром или горячей водой, от потерь тепла, давления и смещения грунта, коррозионного разрушения, грызунов;

4. дренажные (МЖБЛ) – для отвода подпочвенной, талой и дождевой влаги от фундаментов домов, автостоянок, пешеходных зон, автомобильных трасс, железнодорожного полотна;

5. автодорожные (тип Л, Б; серия 503.1-66) – удаляют воду с автодорог к откосам;

6. междушпальные, межпутевые (МПЛ, МШЛ, серия 501-68) – для отведения воды от железнодорожных линий.

Железобетонные водоотводные лотки могут выполнять различные функции. В зависимости от цели применения, исполнения и способа монтажа их делят на следующие группы:

  • ливневые – для сбора и отведения большого объема воды, образующегося во время проливных дождей;
  • канализационные – транспортируют стоки к коллекторам;
  • телескопические – для сбора воды на склонах и насыпях и ее сброса на специально отведенном участке; при строительстве дорог с их помощью создают поперечную дренажную систему;
  • водопропускные – являются желобами для обеспечения самотечного движения воды.

Разновидности лотков

Промышленностью выпускаются изделия с прямоугольным, треугольным, трапециевидным, эллиптическим, параболическим сечением. Нужную форму подбирают в зависимости от решаемых технических задач.

1. Квадратные или прямоугольные. Наиболее распространенный тип – короб П-образного сечения, напоминающий желоб. Такой профиль имеют канальные лотки: в них укладываются пучки кабелей, промежутки заполняются бетонной смесью, а гидроизоляция производится с помощью мастики. В дренажных системах тоже чаще всего используют железобетонные водопропускные лотки прямоугольного сечения.

2. Треугольные. Это оптимальный вариант для ливневой канализации, проложенной вдоль автодорог, предпочтителен треугольный профиль.

3. Трапециевидные. Такая форма свойственна телескопическим водоотводным лоткам: укладывая вдоль склона, их вставляют друг в друга. Это позволяет выдержать напор воды, возникший из-за разности высот.

4. Параболические. Они служат для водоотведения, дренажа, удаления стоков и дополняются решетками из чугуна, нержавеющей стали, пластика. Ограждения обеспечивают безопасность, выполняют эстетическую роль и являются преградой для мусора. ЖБИ лотки параболического сечения устанавливают на «подушку» из бетона, стыки заделывают раствором.

В каждой из названных групп встречаются разные модификации – цельные, сборные, широкие, узкие, доборные.

Габариты лотков

Размер изделия зависит от его функционального назначения, марки и расчетной нагрузки. Варьируются длина, ширина, высота, толщина стенок, объем. Условно лотки делятся на две категории: стандартные и нестандартные. Наиболее востребованными являются ГОСТовские ЖБИ с такими габаритами:

  • прямоугольные и квадратные – 2970х420х360; 2970х1840х570; 2970х2780х1060 мм;
  • трапециевидные – 2990х280х280; 2990х1180х430; 2990х2080х880 мм;
  • параболические – 720х420х360; 720х1160х1310; 720х2780х1060 мм.

Нестандартные лотки имеет смысл заказывать для крупных объектов, чтобы окупилась стоимость проектирования и изготовления оснастки. При этом основные параметры должны отвечать общим техническим требованиям.

Как маркируются изделия?

Каждая серия имеет определенное обозначение, представляющее собой сочетание букв и цифр. В маркировке, регламентируемой государственными стандартами, зашифрован тип, размер, особенности конструктивного исполнения, индекс нагрузки. Далее приводится несколько примеров обозначений ЖБИ.

1. Для изоляции теплотрасс (например, Л-12-8/2). Буква Л с номером из серии (12) обозначает типоразмер, цифра 8 – расчетную нагрузку в тс/м2. Цифра 2 после штриха свидетельствует, что длина не совпадает со стандартным габаритом (6 м), а составляет ½ от этого показателя – 3 м.

2. Лотки водопропускные. Они маркируются буквами Б или ЛТ. К серии Б относятся изделия с такими габаритами: длина – 1000-2500 мм, ширина – 375-750, высота – 215-450 мм. Размер ЛТ несколько больше: длина – 1000-5980, ширина – 360-1700, высота – 80-1000 мм.

3. Кабельные (например, УБК.2А). Буквенный шифр обозначает, что изделие относится к универсальным кабельным, цифра 2 – типоразмер (1990х500х160 мм). Литера А обозначает, что имеются закладные элементы (сетка и стержни).

Стоимость

ЖБИ являются самым доступным вариантом обустройства системы водоотведения или дренажа. Цена зависит от конструктивных особенностей, класса расчетной нагрузки, пропускной способности (ширины гидравлического сечения), технологии изготовления. Желательно приобретать продукцию от производителя: в этом случае можно избежать таможенных и логистических надбавок. Чтобы убедиться в качестве товара, следует ознакомиться с сертификатом на него и гарантиями качества от поставщика.

Средние цены на лотки, реализуемые в Московской области, приведены в таблице.

КомпанияМаркировкаРазмеры, ммЦена, рубли
ЖБИ-ЦентрЛ-1-71100х390х3701 150
Л-3002950х540х4303 930
Комбинат ЖБИ-11Л-1-71100х390х370750
Л-23-52300х540х3003 070
КЖБИЛ-1-8/2740х420х3603 800
Л-15-8/22980х1840х720015 200
Одинцовский ЖБКЛоток телескопический Б-71500х890х4003 350
Дорожный Л-23-52360х530х3003 110
МШЛ-0,71500х400х8003 920

stroitel-list.ru

классификация, маркировка, размеры и цены

Сложную задачу отведения воды от фундаментов зданий и коммуникаций приходится выполнять сразу на нескольких уровнях. Дренирующая подушка под основанием отвечает за воду, скапливающуюся в грунте, а вот на поверхности вся нагрузка ложится на внешнюю систему стоков. В специальные лотки собирается влага не только со всей наземной части, но и из водосточных труб на фасаде дома. При таких условиях работы нужен надежный водонепроницаемый материал.

Оглавление:

  1. Преимущества использования
  2. Классификация и маркировка
  3. Разновидности бетонных лотков
  4. Цены и размеры

Бетонные лотки – элементы наружной дренажной системы, которые перенаправляют и отводят излишки влаги. Сквозь крупные ячейки решетки дождевая и талая вода собирается в бетонный желоб и самотеком уходит дальше по искусственному каналу. На дачных участках это предотвращает размывание верхних слоев почвы, а на промышленных объектах, у дорог и тротуаров обеспечивает быстрое высыхание покрытия.

Попытки использовать другие виды каналов сбора и отведения воды на первый взгляд кажутся проще и дешевле. Но на самом деле бетонные лотки с решетками оказываются наиболее практичными и эффективными. Это конструкции из разряда «уложил и забыл». Они почти не засоряются внутри, не зарастают травой и не осыпаются, как это происходит с земляными канавами. Бетонные водоотводы не гниют, как деревянные, в отличие от ПВХ не боятся смены температур и куда прочнее керамических.

Преимущества

Лотки для поверхностного водоотвода недаром вытесняют прочие материалы даже с дачных участков. Набор положительных характеристик, как и у любых ЖБИ, достоин уважения:

1. Морозоустойчивость и стойкость к гниению.

2. Высокая плотность и прочность бетона, обеспеченные технологиями вибролитья или вибропрессования в формах.

3. Легкая очистка, особенно при наличии чугунной фильтрующей решетки.

4. Точность размеров изготовления и их стабильность после погружения лотков в почву.

5. Долговечность – бетонные водоотводы служат не менее 50 лет.

6. Глубокая посадка в грунт.

Толстая чугунная решетка обеспечивает дополнительную защиту бетона от ударов и сколов. Она полностью закрывает желоб и принимает на себя все нагрузки: вес проходящих людей и проезжающего транспорта. Без нее выкрошившиеся куски цемента быстро оголят металлическую арматуру, и под действием влаги начнется ее разрушение. Да и оставлять незакрытыми бетонные каналы немаленького размера опасно.

Большим плюсом является сама система сборки водоотводов из отдельных сегментов. В этом случае даже сильное пучение верхних слоев грунта или увеличение нагрузки в сложных погодных условиях – не проблема. Давление может оказываться на стенки одного лотка, но не нарушать работу всего канала.

Выпускаются также полимер- или фибробетонные лотки в комплекте с решетками. Они обладают теми же преимуществами, что и классические ЖБИ, но отличаются гладкостью стенок и меньшим весом. Однако и цена на такие лотки выше.

Характеристики и маркировка

Для изготовления лотков с решеткой обычно берут бетон марки не ниже М200. Крупногабаритные элементы армируют стальными стержнями АI или АII, небольшие – проволокой марки Вр-1. В процессе вибропрессования в формах получают железобетонные изделия не только высокой плотности и прочности, но и совершенно непроницаемые для воды.

Решетка выполняется из чугуна марки ВЧ-50, реже – из оцинкованной стали, и может иметь щелевую или ячеистую форму. Кстати, именно она определяет конечную стоимость всего комплекта, так как обходится в несколько раз дороже самого желоба.

Бетонные водоотводные лотки с решеткой чаще всего маркируются еще по старым советским ГОСТам: Л, ЛВ. После букв следует набор цифр с указанием типоразмеров в сантиметрах:

Но встречаются и изделия с более удобной европейской маркировкой, где проставляется только внутренняя ширина канала (DN) и общие габариты лотка (Н) в миллиметрах.

В зависимости от допустимой нагрузки бетонные водоотводные лотки делятся на соответствующие классы:

1. A15 – рассчитана на минимальные нагрузки до 1,5 т, поэтому применяется для обустройства тротуаров, а также на дачных участках.

2. B125 – способна выдержать вес автомобиля до 12,5 т. Используется у въезда в гараж, на парковках и мало загруженных проезжих улицах.

3. C250 – их предел 25 т, поэтому сфера применения водоотводов расширена за счет автосервисов, заправок и автомоек.

4. D400 – используется на промышленных площадках и трассах, выдерживает вес до 40 т.

5. E600 – логистические центры, ангары и прочие, где работает большегрузная техника весом до 60 т.

6. F900 – самый прочный тип изделий, предназначенный для военных объектов и аэродромов.

Частному застройщику достаточно первых двух типов исполнения. Но если на участок придется время от времени загонять тракторную технику, лучше на подъезде установить лотки с решеткой типа D400.

Виды лотков с решеткой

Бетонные лотки представляют собой очень простое железобетонное изделие П-образного, треугольного или трапециевидного сечения в свету. Плоское дно обеспечивает им устойчивое положение в любом грунте, а стальная проволока арматуры в теле бетона принимает на себя разнонаправленные нагрузки. Форма желоба, образованного внутренними стенками и дном, может быть разной:

  • закругленная;
  • в виде квадрата или прямоугольника;
  • трапеция.

Принципиальной разницы между ними нет. Просто в округлом желобе водоотвода мелкие частицы мусора почти не задерживаются из-за отсутствия внутренних углов. Другая классификация лотков основывается на их пропускной способности:

1. Гаражные – не отличаются большой вместимостью из-за своей скромной высоты (до 10 см), поэтому применяются только в частном секторе.

2. Коттеджные – глубина лотка немного больше (15 см), значит, он может пропускать почти в полтора раза больше воды.

3. Дорожные – довольно объемные водоотводные лотки с внутренними размерами примерно 19х16 см. Рассчитаны на постоянную работу под нагрузкой, поэтому востребованы в дорожном строительстве.

4. Канальные – очень крупные изделия, предназначенные для улучшения дренажа на железнодорожном полотне, а также для установки в проблемных грунтах (болотистых, глинистых). Глубина желоба может составлять 30-60 см при ширине 30 см. Часто применяются без фильтрационной решетки.

5. Телескопические – имеют больше вариантов форм и укладываются на наклонных площадках, где потоки воды создают ощутимый напор.

Также следует различать серии водоотводов. У каждого производителя они носят свои имена, но разобраться будет несложно. Одни из них рассчитаны на работу при повышенных нагрузках на решетку (аэродромы, грузовые терминалы) и потому дополнительно усиливаются оцинкованными металлическими уголками. Именно металлопрокат принимает на себя удары и вес проезжающей техники, надежно защищая бетонный желоб от разрушения. «Легкие» серии используются при малых и средних водопритоках в условиях города или дачного поселка.

Размеры и стоимость

Простая конструкция и форма водоотводов никак не могут повлиять на их стоимость. Куда ощутимее разница в цене на лотки с чугунной решеткой разных размеров. При этом выбирать необходимо тот, который сможет обеспечивать отведение осадков на уровне среднемесячной нормы с 25%-ным запасом.

Марка, серия Класс нагрузок Ширина желоба, мм Размер, мм Стоимость, руб
BetoMax DN100-H60 (без решетки) С250 100 500 х 140 х 60 245
BetoMax Super DN150-h230 Е600 150 1000 х 250 х 130 4335
MAXI 16.25.31 F900 160 320 х 250 х 310 5330
Max Sir DN400 F900 400 1000 х 550 х 450 9430
MAXI ЛВ-50.64.61-Б Е600 500 1000 х 610 х 640 27600

При покупке осматривайте внимательно каждый лоток: трещина в бетоне или выступы на внутренних стенках желоба могут привести к проблемам при обслуживании сточной системы.

Похожие статьи

abisgroup.ru

виды, размеры, серии, ГОСТ, цены и фото

Для предохранения коммуникаций от механического и коррозионного разрушения необходимы прочные и долговечные устройства. Такими свойствами обладают железобетонные лотки — они незаменимы при монтаже кабельных систем и трубопроводов, обеспечивают свободный доступ к ним в аварийных ситуациях. Кроме того, изделия из железобетона, служат для отведения от зданий дождевых и талых вод.

Назначение, особенности и разновидности

Лотки изготавливают из бетона марки М-200 и выше, упрочняя его стальными стержнями из арматуры класса А-I, A-II либо проволокой Bp-I. Технологический процесс вибрационного прессования позволяет получать плотный железобетон, стойкий к агрессивным факторам внешней среды. Согласно ГОСТ 21509-85, к нему предъявляются требования по следующим направлениям:

  • морозоустойчивость и влагонепроницаемость;
  • технические характеристики арматурной стали;
  • толщина бетонного слоя;
  • антикоррозионные качества;
  • исходные материалы бетонной смеси;
  • равномерная структура без пустот;
  • механическая стойкость.

По конструкции, цели применения, способа монтажа лотки относятся к трем основным типам:

  • водоотводные;
  • кабельные;
  • для теплотрасс.

Водоотводные ЖБИ лотки

Они служат для транспортирования воды, отличаются по назначению и исполнению и выполняют следующие функции:

  • дренажные – удаление почвенной и дождевой влаги от цокольного этажа и фундамента здания;
  • прикромочные – отведение воды с дороги к откосам;
  • телескопические — канальное отведение влаги с мостов и склонов;
  • ливневые – сбор и отвод ливневых стоков;
  • канализационные – перемещение сточных вод в коллекторы;
  • водопропускные (желоба для стока) – отведение воды самотеком.

Классификация водоотводных лотков по форме:

  • параболические;
  • трапециевидные;
  • П-образные;
  • трапециевидные и П-образные с круглым желобом.

В зависимости от условий, поставленных проектом водоотведения, подбираются сплошные или с проемом для вертикального водостока. Лотки для водоотведения бывают цельными и сборными, различных типоразмеров (они указаны в серии 3.006.1-2/87). Маркировка содержит букву Л и два числа: первое обозначает номер в серии, второе – вертикальную нагрузку, на которую рассчитан лоток (чем оно больше, тем глубже он монтируется). Производители выпускают их различных габаритов, например, компания ЭРБА предлагает изделия с такими параметрами: длина 0,72 – 6 м; ширина 0,4 – 1,84 м; высота 0,38 – 1,32 м.

Железобетонные лотки теплотрасс

Трубы теплоснабжения защищаются от коррозии, грызунов, потерь тепла за счет установки специальных каналов двух типов:

  • КЛп — лотки накрываются съемными крышками;
  • КЛс — конструкцию образуют верхние и нижние лотки, соединенные посредством швеллеров.

Преимущества современных устройств перед применявшимися ранее кирпичными конструкциями:

  • простота укладки;
  • низкая стоимость;
  • высокая несущая способность;
  • возможность монтажа в сейсмоактивных районах, при слабом грунте и подпочвенных водах – это обеспечивается за счет деформационных швов и гидроизоляции их битумной мастики.

В маркировке лотка для теплотрасс указывают букву (Л или ЛК), его номер из серии 3.006.1, расчетную нагрузку. Если длина отличается от стандартной (6 м), ставят число, обозначающее долю стандартного размера (2 обозначает ½). Ширина изделий варьируется от 0,57 до 2,46 м, а высота – от 0,36 до 1,32 м.

Стоимость лотков из железобетона

Прежде чем купить ЖБИ лотки, следует выбрать товар по расчетным данным: максимальной нагрузке, размерам и форме. После этого изделия подбирают по стоимости, проверяя наличие сертификатов на них у производителя. Средние цены на лотки приводятся в таблице.

Обозначение

Размеры, мм

Цена, рубли

ЛК-1

350 х 350 х 2970

1 700

Л 2-8/2

360 х 570 х 2970

2 450

ЛК 300.45.30-1

280 х 430 х 2990

3 315

Л 10-8/2

550 х 1480 х 2970

6 630



stoneguru.ru

Водоотводный лоток. Конструкционные особенности. Материалы изготовления

В конструкцию всех поверхностных дренажных систем в обязательном порядке входит водоотводный лоток. Он может быть чугунный, железобетонный, пластиковый, композитный. Изделие предназначено для удаления излишков влаги, возникающей после дождей или в ходе таяния выпавшего снега. Монтируют водоотводный дренажный лоток поблизости от дорожных бордюров, под водосточными трубами и около торца кольцевой отмостки. А их решётки играют роль первичного фильтра.

Водоотводный лоток — это своего рода желоб, который устанавливается в траншею и закрывается решеткой

Конструкционные особенности

Типовой лоток представляет собой П-образный канал, покрываемый с открытой стороны вышеупомянутой чугунной решёткой. Европейский стандарт EN 1433 регламентирует производство 4 видов таких изделий.

Лоток сточный. Он выглядит в виде прямолинейного жёлоба и предназначен для приёма жидкости по всей длине. Выпускается в дух вариантах:

  • исполнение «I». Предусматривает монтаж без фундамента и обмуровки;
  • исполнение «М». Оборудуется собственным фундаментом.

Лоток коробчатый. Имеет форму П-образного жёлоба, верхняя крышка которого снимается. Она препятствует попаданию в пропускной канал лотка крупных предметов, смываемых сточными водами.

Лоток щелевой. Представляет собой квадратную балку, вдоль центральной оси которой имеется круглое сквозное отверстие. Доступ к стоку обеспечивается через располагающуюся в её верхней части щель. Она бывает продольной сплошной или прерывистой. Такое изделие – отличная замена коробчатого лотка с решёткой.

Лоток бордюрный. Это ни что иное, чем щелевой жёлоб Г-образной формы с выступом верхней части, который прикрывает присутствующую в его корпусе щель.

Коробчатый лоток имеет крышку, которая играет роль фильтра

Все описанные водоотводные лотки монтируются также поблизости от бордюров вдоль обустраиваемых в саду дорожек, а не только лишь непосредственно под водостоками. Самая прочная продукция задействуется в аэропортах, на стоянках большегрузного транспорта, а также на скоростных автомагистралях.

Из каких материалов изготавливаются лотки?

В настоящее время налажено производство подобных изделий нижеперечисленных видов.

1. Лоток водоотводной полимерный. Производится из полипропилена, в который добавляется минеральный наполнитель. Этот материал обладает большим показателем прочности (выдерживает на квадратный метр нагрузку до 60 т) и значительной стойкостью (царапины почти не наносятся и, кроме того, он инертен к большинству химических реагентов). Рабочая температура такого сырья колеблется в диапазоне -50≤T≤+120ºC. Поэтому лоток водоотводный пластиковый укладывается как возле здания, так и поблизости от железнодорожного полотна.

Полезно знать! Вес одного модуля достигает 14 килограмм.

Данное изделие имеет следующие стандартные размеры:

  • величина условного диаметра – от 10;
  • высота 6≤H≤79 см;
  • ширина 14≤W≤59 см;
  • длина 100 см.

Полимерные лотки практичны и отличаются легким весом, что значительно упрощает монтажные работы

Если же говорить о цене водоотводного лотка пластикового, то она вполне доступна бюджету владельца самого обычного дома или дачи.

2. Железобетонный лоток. Технология изготовления – вибропрессование параболической либо прямоугольной формы. Такой способ производства освоен большинством отечественных заводов ЖБИ.

Данная продукция подразделяется на следующие виды:

  • трапециевидные лотки. Наиболее широко используются при строительстве мостов и дорог для обустройства ливневой канализации и дренажа. Благодаря особенностям монтажа лотки трапецеидальной формы получили название «телескопические». Единый канал формируется от верхней к нижней точке (вниз по склону) за счёт того, что вставляются эти изделия в пазы, присутствующие в конструкции каждого из них. Открытые участки закрываются решёткой;
  • параболические или круглые лотки. Благодаря более эстетичному внешнему виду водоотводный железобетонный лоток такого типа можно часто увидеть в парковых зонах и на придомовых территориях. Созданная система тоже закрывается решеткой. Помимо грубой фильтрации крупного мусора та придаёт конструкции более эстетичный внешний вид.

Общепринятые размеры лотка железобетонного водоотводного такие:

  • длина — 1 метр;
  • высота 90≤H≤760 мм;
  • ширина 100≤W≤500 мм;
  • высота канала бывает фиксированной либо с пятипроцентным уклоном.

Кроме того, существую лотки прямоугольного или квадратного поперечного сечения. Но применяются они не с целью водоотвода, а для прокладки в земле трубопроводов различного предназначения – водопроводов, теплотрасс, связевых и электрических кабелей. Такие лотки защищают инженерные коммуникации от воздействия негативных факторов окружающей среды.

Лотки из железобетона долговечны и способны выдерживать большие нагрузки

3. Лоток полимербетонный. Изготавливается данное изделие из смеси кварцевого песка, базальтовой и гранитной крошки и особых полиэфирных и эпоксидных смол. Благодаря частичной замене цемента полимерным веществом, лоток водоотводный дренажный полимербетонный прекрасно противостоит воздействию химически активных веществ. А добавление в смесь пластиковых составляющих снижает вес конечного продукта по сравнению с железобетонным аналогом в два раза. Наличие полимерных компонентов придаёт водоотводной поверхности повышенную гладкость, из-за чего внутри конструкции не задерживаются песок, листья и прочий мусор. Кроме того, уровень водонепроницаемости подобных изделий значительно выше, чем у лотков, произведённых из других материалов.

Из их преимуществ стоит выделить:

  • установить полимербетонный лоток в грунт или специальный канал не составляет особого труда;
  • широкий спектр использования;
  • объединяя в себе преимущества бетонных и пластиковых конструкций, данный материал заметно превосходит их по эксплуатационным характеристикам и физико-химическим свойствам.

Важно! Водоотводный полимербетонный лоток с успехом выполняет функцию защиты грунтовых вод от стоков, содержащих в большом количестве химические вещества, которые выбрасываются некоторыми предприятиями. Материал хорошо выдерживает воздействие дорожных реагентов и ГСМ.

Технические характеристики этого изделия выглядят следующим образом:

  • внутреннее сечение колеблется в пределах 100≤S≤300 миллиметров;
  • пропускная способность отдельной секции варьируется в диапазоне 1,8≤Tc≤34,9 л/сек;
  • вес одного элемента может быть таким: 1≤P≤6,85 килограмм.

Как выбрать изделие

При выборе подобных изделий необходимо учитывать две основные характеристики: пропускная способность и максимально допустимая нагрузка.

На автодорогах устанавливают такие лотки, которые способны выдержать нагрузку в 40 тонн

По последнему критерию лотки водоотводные формируют группы, представленные в нижерасположенной таблице.

Таблица 1

Идентификатор группы Нагрузка не более, тонны Где устанавливаются
F900 90 На военных базах и аэродромах
E600 60 Около складов, логистических центров, промышленных предприятий.
D400 40 На автодорогах, по которым допускается движение всех видов транспорта, на автопредприятиях, в промышленных зонах.
С250 25 В автосервисах, на автомойках, АЗС.
В125 12,5 В городских гаражных кооперативах, и перед загородными гаражами, на автостоянках, под дорогами для легковых автомобилей
А15 1,5 Под садовыми дорожками на загородном участке, парковыми и велосипедными дорожками, городскими пешеходными зонами, спортивными площадками.



Что же касается пропускной способности, то она рассчитывается с учётом требований, предъявляемых к ливневой канализации. Критичными параметрами являются высота и ширина изделия. Около загородного дома допускается установка элементов А15, в то время, как на въезде во двор — D400. Так будет обеспечен безопасный заезд ассенизаторской машины и даже трактора (при необходимости).

Расчёт сечения водоотводного лотка

Чтобы правильно подобрать сечение элементов поверхностной системы водоотведения, необходимо провести хотя бы минимальный гидравлический расчёт. При этом обязательно учитываются следующие факторы: расчётная площадь стока, показатель (характеристика) поверхности бассейна стока, интенсивность осадков в конкретной местности. Эти параметры служат в качестве исходных данных для расчёта расхода воды. Единица измерения – (литр/секунда)/Га. Выбирать водоотводный дренажный лоток  следует на основании результатов вычисления его пропускной способности. Значение этого показателя зависит от количества выходов в ливнёвку (так на сленге строителей называется ливневая канализация) и от угла прокладки линии водоотвода.

Сечение лотка подбирается в зависимости от планируемого объема стоков

Количество осадков на рабочей площади рассчитывается по следующей формуле:

               КО = К*ИО*ПС ,

где: КО – количество осадков; К – коэффициент, характеризующий особенности поверхности бассейна стока; ИО – интенсивность осадков; ПС — расчётная площадь стока.

Коэффициент поверхности стока представлен в нижерасположенной таблице.

Таблица 2

Коэффициент Тип поверхности
0,05-0,36 Травяная область. Значение коэффициента зависит от почвы
0,15-0,3 Гравийное покрытие
0,25- 0,6 Щебёночное покрытие
0,45 Блоки покрытия, соединённые без изоляции
0,6 Брусчатка, соединённая без изоляции
0,8 Брусчатка, соединённая цементом
0,9 Бетон или асфальт



Для полноты понимания вопроса расчёта ознакомьтесь со следующим примером:

площадь стока – ПС=600 м²;

покрытие – асфальт, то есть К=0,9;

в столичном регионе интенсивность осадков такая: ИО=80,

После подстановки в формулу этих данных будет получен такой результат:

КО= 0,9×(80 л/сек×600)/10000 =4,32.

Для определения подходящего лотка сопоставляем этот результат с данными из таблицы, которая размещена ниже (в таблице отображена информация по пластиковым лоткам).

Таблица 3

Наименование Уклон
0,1 0,05 0,03 0,02 0,015 0,01 0,005
Лоток водоотводной тип ЛВ -20.260.20 93,83 66,35 51,40 41,96 36,34 29,67 20,98
ЛВ-10.160.15,5 24,12 17,10 13,20 10,79 9,35 7,63 5,39
ЛВ -10.14,50.12 6,51 4,60 3,56 2,90 2,48 2,05 1,45
ЛВ -10.14,50.06 13,54 9,57 7,42 6,0 5,24 4,28 1,35



Полезно знать!  Для подобных изделий, изготовленных из других материалов, существуют свои таблицы.

В результате сопоставления мы получим, что оптимальным вариантом водоотводного для столичного региона будет модель ЛВ -10.14,50.12, устанавливаемая под углом 0,05 м/пог. метр.

Монтаж лотков производится строго по уровню, с соблюдением уклона

Монтаж полимербетонных лотков

Чтобы обустроить систему водоотвода с использованием дренажного лотка данного типа, исполнителю предстоит выполнить такую последовательность действий:

  • произвести согласно разработанному проекту разметку территории;
  • в намеченных местах выкопать траншеи. Глубина каждой из них определяется высотой используемого лотка. Устанавливать данный элемент необходимо так, чтобы кромки располагались на 5 см ниже уровня грунта. Кроме того нужно обеспечить запас глубины под установку бетонного или песчаного основания;
  • для обеспечения эффективности работы водоотводной системы каналы прокладываются с уклоном 1 см/1 пог. метр;
  • утрамбовать дно подготовленных траншей ручной трамбовкой. Засыпать слой песка. Его толщина должна составлять 5 см. Если на участке грунт слабый, следует предусмотреть обустройство бетонного основания. Полное бетонирование траншей, иными словами покрытие бетонным раствором, как дна, так и стенок, увеличивает срок службы водоотводного лотка;
  • установить элементы системы водоотведения с одновременным контролем значения угла наклона;
  • состыковать их друг с другом. Делается это с помощью специальных защёлок;
  • чтобы придать системе большую надёжность, стыки обрабатываются специальным клеем-герметиком. При выборе этого средства предпочтение следует отдавать тому, которое характеризуется устойчивостью к низким температурам и повышенной влажности;
  • установить поверх каждого элемента созданной системы водоотведения решётки.

Подключение созданной системы к канализационной сети осуществляется через пескоуловитель. Фильтр данного устройства, а также сам водоотводный дренажный лоток требуется регулярно прочищать от накопившегося там мусора. Иначе пропускная способность всей конструкции снизится.

trubamaster.ru
