Биодизель своими руками

Производство биодизеля в домашних условиях — Получение биодизеля своими руками

Общий технологический процесс получения биодизеля.

Для получения биодизеля используют любые виды растительных масел — подсолнечное, рапсовое, льняное и т.д. При этом биодизель полученный из разных масел имеет некоторые отличия. Так, например пальмовый биодизель имеет наибольшую калорийность, но и самую высокую температуру фильтруемости и застывания. Рапсовый биодизель несколько уступает пальмовому по калорийности, но лучше переносит холод, потому более всего подходит для дизельных двигателей эксплуатирующихся вевропейских стран и России.

Сам процесс получения биотоплива, в принципе, достаточно прост. Нужно уменьшить вязкость растительного масла, чего можно достичь различными способами. Любое растительное масло — это смесь триглицеридов, т. е. эфиров, соединенных с молекулой глицерина с- трехатомным спиртом (C3H8O3). Именно глицерин придает вязкость и плотность растительному маслу. Задача при приготовлении биодизеля- удалить глицерин, заместив его на спирт. Этот процесс называется трансэтерификацией.

 Реакция в целом выглядит так,

Ch3OC=OR1
|
CHOC=OR2 + 3 Ch4OH → (Ch3OH)2CH-OH + Ch4COO-R1 + Ch4COO-R2 + Ch4OC=O-R3
|
Ch3COOR3

Триглицериды+метанол→ глицерол+эфиры,

Где R1, R2, R3 : алкильные группы.

 В результате применения метанола образуется метиловый эфир, в результате использования этанола- этиловый эфир.

 Из одной тонны растительного масла и 111 кг спирта (в присутствии 12 кг катализатора) получается приблизительно 970 кг (1100 л) биодизеля и 153 кг первичного глицерина.
Для начинающих лучше использовать метанол, с этанолом процесс идет чуть сложнее. Необходимо помнить о всех правилах работы с метанолом.

В качестве щелочи берется гидроксид калия КОН или гироксид натрия — NaOH. Для начинающих рекомендуется использовать именно NaOH, он очень гигроскопичен, его необходимо хранить плотно закрытым и при покупке, потряхивая банку, убедиться, что он не набрал влагу.

Правила работы со щелочами.

Необходимо также соблюдать правила безопасности при работе с гидроксидами (щелочами), избегать попадания в глаза, беречь от открытых источников огня, использовать при работе перчатки и защитные средства. Щелочь очень активно может реагировать с алюминием, оловом и цинком — для хранения щелочи нужно использовать стеклянную посуду, нержавеющую сталь или специальный полипропилен высокой прочности.

Обычно необходимое количество метанола составляет 20 % от масла по весу, например для использования 100 л отработанного масла потребуется 20 л метанола. При смешивании щелочи и метанола образуется метоксид, реакция экзотермическя, с выделением тепла.

Правила работы с метанолом.

Метанол-яд! Соблюдать максимальные меры предосторожности! Нельзя вдыхать пары, необходимо избегать открытых источников огня, использовать защитные средства для кожи, в случае случайного контакта промыть большим количеством воды. В процессе работы недопустимо присутствие детей и домашних животных!

 В процессе реакции масло просто нагревается до определенной температуры (для ускорения химической реакции) и добавляется смесь катализатора и спирта. Некоторое время смесь перемешивается и отстаивается. В результате успешной реакции смесь должна расслоиться, образуя биодизель в верхнем слое, называемый химически «эфир», затем слой, содержащий много мыла и на дне остается глицерин. Глицерин и мыльный слой затем отделяются, а биодизель промывается различными способами для удаления остатков мыла, катализатора и других возможных примесей. После промывок он обезвоживается для удаления остатков воды.

( производство биодизеля в домашних условиях, биотопливо в домашних условиях, биотопливо своими руками, биодизель своими руками )

При обычной температуре реакция проистекает очень медленно или совсем не идет. Нагревание, также как использование кислоты (основания) просто способствут ускорению реакции. Химия процесса одинакова как при работе с небольшими объемами в гараже, так и на больших промышленных мощностях.
При использовании отработанных растительных масел, необходима фильтрация сырья для удаления возможных примесей. Также важно удаление возможной воды для предотвращения гиролиза триглицеридов и образования солей жирных кислот вместо реакции трансэтерификации и образования биодизеля.
В домашних условиях это часто достигается простым нагреванием смеси до 120 °C, при этом вся имеющаяся вода выкипает. В течение этого процесса возможно разбрызгивание, для предотвращения чего операция должна проводиться в достаточно большой емкости, заполненной не более чем на две трети, закрытой, но неплотно.

В лабораторных условиях первоначальное масло просто перемешивается с осушающим агентом, таким как сульфат магния для удаления воды. После этого осушающий агент удаляется простой фильтрацией. Иногда вязкость масла не позволяет хорошо очистить его таким способом.

Шаги процесса





















































Нейтрализация свободных жирных кислот.

Титрование масла.
При использовании свежего растительного масла количество используемой щелочи постоянно и составляет около 1 % от веса используемого масла. Это 3,5 грамма на литр растительного масла. Но при использовании отработанного масла (более закисленного, с другим содержанием Свободных Жирных кислот) необходимо рассчитать количество добавляемой щелочи, для чего проводят титрование. При титровании используется изопропиловы спирт (так как он не реагирует с маслом). Необходимо провести по меньшей мере, три титрования, чтобы избежать потом ошибок при использовании больших количеств реактивов. Титрованием определяется количество свободных жирных кислот, присутствующих в масле и количество щелочи, необходимое для их нейтрализации.В процессе титрования нужно быть уверенным, что все вещества сухие, и учитывать, что в результате смеситель немного нагреется.

Трансэтерификация.

Рассчитанное количество щелочи после титрования (обычно гидроксида натрия — NaOH) медленно при помешивании растворяется в избытке спирта (для более полного протекания реакции) и эта смесь смешивается с теплым раствором масла при нагревании (обычно около 50 °C) в течение нескольких часов (4-8) для прохождения реакции трансэтерификации. Реакционная смесь должна поддерживаться выше точки кипения спирта (около 70 °C), но в некоторых системах из соображений безопасности рекомендуется поддерживать диапазон температур от комнатной до 55 °C. Обычно время реакции составляет от 1 до 10 часов, и при нормальных условиях скорость реакции удваивается при повышении температуры реакции на 10 °C. Для предотвращения испарения спирта реакцию нужно проводить в закрытой емкости, но важно избегать плотно закрытой системы (опасность взрыва).



 После завершения реакции на дне осаждается глицерин. Биодизель должен быть цвета меда, в то время как глицерин темнее. При поддержании температуры около 38 С глицерин остается в жидком состоянии и может быть легко удален снизу смесителя отдельным шлангом.
Глицерин, полученный из отработанных масел обычно коричневый и твердеет при температуре 38 С, глицерин из свежего масла остается в жидком состоянии при более низких температурах. Его прекрасно можно использовать, как побочный продукт, предварительно выпарив из него метанол нагреванием до 65,5 С.



Удаление остатков мыла.

Обычно полученный биодизель содержит много растворенных остатков мыла от реакции ионов Na+ с водой. Этого можно попытаться избежать, выпарив предварительно всю воду и стараться не допускать воды при приготовлении метоксида. Важно использовать сухой смеситель. После получения биодизеля лучше дать ему отстояться в течение недели, таким образом все мыльные остатки оседают и уходят при последующей фильтрации. Другой метод заключается в неоднократной промывке водой этих остатков. При первом промывании лучше добавить слегка подкисленную винным уксусом воду, кислота доведет раствор до нейтрального, удаляя любую щелочь, присутствующую в растворе. Некоторые экспериментаторы используют технику «пузырьковой промывки», длительностью около 12 часов
При использовании этанола часто образется эмульсия, от которой можно избавиться просто отстаиванием, центрифугированием, или добавлением низкокипящего (то есть, легко удаляемого) неполярного растворителя, и дальнейшей фильтрацией. Верхний слой — смесь биодизеля и спирта- фильтруется. Избыток спирта можно удалить в процессе выпариванияили дистилляции, или экстрагировать водой, но после биодизель должен быть осушен с помощью осушающего агента.

Определение качества получившегося биодизеля.

Качество получившегося продукта определяется, прежде всего, на глаз и проверкой рН. Проверить кислотность можно с помошью лакмусовой бумажки или обычным лабораторным цифровым рН- метром. Он должен быть нейтральным, 7,0. На вид он должен выглядеть как чистое подсолнечное масло. Не допускается наличие никаких взвесей, примесей, частиц или замутнений. Мутность означает присутствие воды, которая удалается нагреванием, частицы необходимо отфильтровать через 5 микронный фильтр. После первого применения биодизеля обязательно следует проверить топливные фильтры.

Существует множество различных технологий первичной очистки масла с помощью адсорбентов. Также используются различные адсорбенты при очистке (промывке) готового биодизеля. Небходимо использовать фильтры для очитски воды после промывки биодизеля, которые отбирают типичные  загрязнители- спирты, кетоны, альдегиды, амины и аммиак, пестициды и гербициды, хлорорганические соединения, фенолы и масла, SО2, углеводороды, летучие соединения, сероводород, меркаптаны и промышленные растворители, другие загрязнители. После прохождения воды через фильтр возможно ее повторное использование  или сброс в канализацию.

Биодизель,Биодизельное топливо, спирт, жидкое биотопливо,производство биодизеля в домашних условиях, альтернативная энергия, биодизель своими руками, технология производства биотоплива в домашних условиях, дизельный двигатель,



www.ecotoc.ru

Биодизель в домашних условиях

Такой термин, как «биодизель», большинству понятен чисто интуитивно. Но зачастую при этом происходит определенная путаница. Ничего страшного, но все-таки лучше обойтись без нее и разобраться, что же такое биодизель.

Вернемся к ДВС

При работе в его цилиндрах происходит сгорание бензина или дизельного топлива. То и другое является продуктом переработки нефти, запасы которой ограничены, кроме того, при сжигании этих видов горючего образуются вещества, наносящие вред людям и окружающей среде. Одним из вариантов, позволяющим избежать подобного, является применение биодизеля как топлива для двигателей.

Надо пояснить, что оно собой представляет. Дело в том, что производство биодизеля основано на использовании животных жиров и растительного масла как исходного сырья. Можно провести простую аналогию – из нефти получают бензин и солярку, из масла или жира возможно получение топлива для работы ДВС.

Небольшое уточнение – в качестве горючего для работы моторов могут применяться разные вещества, например тот же самый спирт, получаемый из опилок, но в данном случае мы рассматриваем топливо именно для дизельных двигателей, а сырьем для биодизеля, так называется этот вид горючего, служат масло или остатки жира.

Как можно использовать биологическое топливо?

Использование жира и масла в качестве горючего может осуществляться такими способами:

• Напрямую, заливая масло в бак. Недостатком такого подхода будет неполное его сгорание, смешивание со смазкой и ухудшение ее смазочных свойств, а также появление отложений на форсунках, кольцах, поршнях из-за повышенной вязкости растительного топлива.
• Смешивая его с керосином или дизельным топливом.
• Путем преобразования растительного масла, источником получения которого может быть рапс, кукуруза, подсолнечник и т.д., и в итоге получение биодизеля.

Наиболее сложной из упомянутых считается технология преобразования масла, но тем не менее, она настолько проста, что легко реализуется, благодаря чему можно получить биодизель в домашних условиях.

Так что же такое биодизель?

Фактически биодизель является смесью эфиров, в основном это метиловый эфир, как результат химической реакции. К его достоинствам следует отнести:

1. растительное происхождение, благодаря возможности выращивания растений мы получаем возобновляемый источник топлива;
2. биологическая безопасность, биодизель является экологически безвредным, его попадание в окружающую среду не наносит ей никакого вреда;
3. меньший уровень выбросов двуокиси углерода и других отравляющих веществ;
4. незначительное содержание серы в выхлопных газах моторов, использующих биодизель;
5. хорошие смазочные характеристики.

По сути дела, растительное масло – это смесь эфиров с глицерином, который придает ему вязкость. Процесс производства биодизеля основан на том, что надо удалить глицерин и заменить его спиртом. Стоит отметить, что недостатком такого топлива является необходимость его подогрева при низких температурах или применения смеси биодизеля и обычной солярки.

Технология производства биодизеля

Технология производства биодизеля достаточно проста. Обычно его изготовление осуществляется из различных сортов растительного масла. Для этого может быть использован рапс, соя, кукуруза и т.д., общий список веществ, пригодных для получения исходного сырья достаточно значителен. Для производства биодизеля также подходит масло, оставшееся после приготовления пищи. Схему подобного процесса можно увидеть на приведенном рисунке

Раз мы рассматриваем топливо растительного происхождения, то и технология его изготовления должна охватывать процесс выращивания исходного сырья. Наиболее подходящим для этого считается рапс, как требующий меньших затрат на получение. Хотя сейчас появляются большие перспективы у биодизеля из водорослей. При этом не занимается земля для выращивания культуры на топливо, и величина себестоимости биодизеля будет ниже, чем в других случаях.

Так вот, семена (рапс, соя, подсолнечник и т.д.) после проверки качества поступают на маслобойку. Оставшийся после производства масла шрот может быть использован комбикормовой промышленностью, а полученное масло, как предусматривает технология, идет на дальнейшую обработку. Она называется этерификацией, и после ее проведения, метиловых эфиров в составе биодизеля должно содержаться более девяноста шести процентов.

Сама технология проста, что делает возможным организацию производства биодизеля в домашних условиях. К маслу добавляется метанол (9:1), и в качестве катализатора – небольшое количество щелочи. Метанол может быть получен из опилок, а также вместо него допускается применять изопропиловый спирт или этанол. Процедура этерификации проходит в условиях повышенной температуры и занимает до нескольких часов. После окончания реакции в емкости наблюдается расслоение жидкости – сверху биодизель, внизу глицерин.

Глицерин удаляется (сливается снизу) и может использоваться в качестве сырья в каких-то других процессах. Получившийся биодизель надо очистить, порой вполне достаточно бывает выпаривания, отстаивания и последующей фильтрации. Подробней промышленный процесс производства приведен на видео.

Получение биодизеля в домашних условиях

Как видно из представленного описания, технология производства достаточно проста и позволяет изготавливать биодизель своими руками, вплоть до того, что в домашних условиях можно получать топливо, и порой не только для собственных нужд. Причины, по которым можно взяться за подобную работу, у каждого могут быть разными, но не касаясь их, стоит отметить, что во всем мире потребление биодизеля только растет.

Когда в домашних условиях изготавливают биодизель своими руками, главной проблемой будет не вопрос его производства, а обеспечение качества готовой продукции. Поставщиками сырья могут стать предприятия общественного питания, у которых в достаточном объеме есть использованное масло, и его можно купить по доступной цене. Выращиванием рапса стоит заниматься при потреблении биодизеля в большом количестве, например, для реализации на сторону или наличия большого парка техники.

При организации производства в домашних условиях наиболее актуальными будут проблемы:

• Плохой выход, т.е. из первоначального сырья получается не более девяноста трех процентов готовой продукции. Обусловлено это может быть особенностями используемой в домашних условиях установки или режимами переэтерефикации.
• Некачественная фильтрация. Подобный процесс достаточно сложный, и для получения в домашних условиях качественного биодизеля, ему надо уделить особое внимание. Для этого используются специальные технологии или адсорбенты.

Непосредственно с установкой по производству подобного топлива, можно ознакомиться на видео.

Существуют и другие варианты установок для производства в домашних условиях биодизеля, изготавливаемые промышленным способом.

Перспективы использования биодизеля

Как уже отмечалось, производство такого топлива только растет. И хотя сырьем для этого служит растительное масло, его получают в разных местах из разных культур. В Европе – рапс, в Индонезии – пальмовое масло, в Америке – соя, и т.д.

Однако наиболее перспективным считается получение биодизеля из водорослей. Для их выращивания могут использоваться как отдельные пруды, так и специальные биореакторы, а также участки морского побережья. Кроме того, при этом не только растет производство топлива, но и освобождаются земли для выращивания продуктов питания.

Хотя биодизель изготавливается из растительного масла, а не из опилок, он является отличным заменителем обычной солярки. Особенно в условиях ограниченных запасов нефти. И кроме того, нельзя исключать такого его достоинства, как возможность производства в домашних условиях. Несмотря на то, что при промышленном производстве он получается дороже солярки, тем не менее, является отличным альтернативным видом топлива для дизелей.

znanieavto.ru

Биотопливо своими руками — оцениваем возможности производства!

Вопросы обеспечения своего личного домашнего хозяйства необходимыми для его функционирования энергетическими ресурсами – это проблема, которая в той или иной степени остроты встаёт перед любым собственником. Нередко сложности заключаются даже в невозможности подвести соответствующие коммуникации, например, в отсутствии газораспределительных сетей в районе проживания. Но все ж, если рассматривать все в комплексе, то основные проблемы – это высокие тарифы на энергоносители, которые нередко ставят под вопрос рентабельность приусадебного хозяйства. К сожалению, даже падение цен на основные источники энергии на мировом рынке никои образом не отражаются на конечном потребителе – тарифы остаются на прежнем уровне и даже имеют тенденцию к росту.

Биотопливо своими руками

Естественно, в такой ситуации все больше хозяев начинает задумываться о возможностях использования альтернативных источников энергии. В частности, много разговором сейчас идёт про биотопливо – высококалорийные энергоносители (жидкие, твердые или газообразные), которые получают путем переработки сырья, нередко в буквальном смысле слова «валяющегося под ногами». В частности, многих интересует вопрос, насколько реально изготовить такое биотопливо своими руками, в условиях небольшого частного хозяйства.

Мнений по этому поводу немало, вплоть до таких, что наладить подобное мини-производство – буквально «пара пустяков». Можно ли верить столь оптимистическим заверениям? Скорее всего, нет – любое биотопливо потребует и специального, часто – весьма дорогостоящего оборудования, и необходимых знаний, и навыков, и постоянного источника сырья. Давайте разбираться подробнее…

Содержание статьи

Что такое биотопливо и из чего оно получается?

Практически все добываемые на планете энергоносители являются продуктом многолетней естественной переработки органики. Сложные биохимические процессы, происходившие в наслоениях отживших растений и в останках животных, под влиянием внешних факторов (температуры, давления) с течением времени приводили к образованию залежей угля, нефтеносных пластов, к скоплению горючих газов в толще грунтов. Именно эти природные ископаемые и являются по сей день основными энергоносителями, используемыми человеком.

Добыча энергоносителей часто проводится в самых экстремальных условиях

Проблема в том, что все эти ресурсы — небезграничные, и их количество год от года уменьшается. Восстановления их практически не происходит (на это требуются многие миллионы лет). Все они, в подавляющем большинстве, залегают на больших глубинах, часто в труднодоступных местах (в арктических областях или на морских шельфах), их добыча требует применения сложных технологий, а плюс к этому немалую сложность представляют еще и вопросы транспортировки.

Одним словом, подобные проблемы, очевидно, будут лишь нарастать со временем, и человечеству ничего не остается, как рассматривать возможности альтернативных источников энергии. В качестве одного из наиболее перспективных направлений в настоящее время рассматривают биоэнергетику.

В самом деле, законы биохимии не меняются, органика – возобновляемый вид сырья, так почему бы искусственно, в короткие сроки, не провести те самые процессы получения энергоносителей? Мало того, в качестве сырья можно использовать ведь не только специально выращиваемые культуры, но и разнообразные биологические и технологические отходы, попутно решая вопрос их утилизации.

Сырье для производства биотоплива часто буквально валяется под ногами

В таблице ниже схематично представлены основные направления в производстве и попутном использовании биологического топлива. Надо сказать, что подобные подходы могут применяться как в больших масштабах, так и в достаточно изолированных, автономных системах, например, средних или малых сельскохозяйственных комплексах.

Исходное сырье для переработки	Технологические линии	Получаемый продукт	Продукт вторичного использования или переработки
Сельскохозяйственные животноводческие отходы, остаточые продукты кормового производства	Установки по получению биогаза	Биогаз (биометан)	Обеспечение животноводческих комплексов «дармовой» электроэнергией
			Обеспечение автономного обогрева
		Экологически чистые органические удобрения
Технические культуры с высоким содержданием масла (подсолнечник, рапс, соя, кукуруза и т.п.)	Перерабатываюшие линии	Биоэтанол (спирт)
		Растительное техническое масло	Биодизель
Отходы сельскохозяйственного производства (растениеводство и пищевое производство)	Перегонные и пиролизные установки	Газообразное топливо (пиролизные газы)	Электроэнергия
			Тепловая энергия
		Жидкое топливо (спирты)
Отходы деревоперерабатываюшей промышленности	Пиролизные установки	Газообразное топливо (пиролизные газы)	Электроэнергия
			Тепловая энергия
	Грануляционные установки	Топливные брикеты (пеллеты)

Некоторые страны с развитой агротехнической инфраструктурой возводят производство биотопливо в ранг глобальных национальных программ. Яркий пример – Бразилия, где внедрение технологий производства альтернативных видов топлива идет «семимильными шагами», и вполне вероятно, что это страна вскорости сможет претендовать на звание одного из крупнейших поставщиков подобных энергоносителей.

В Бразилии и многих других странах колонки с биотопливом уже никого не удивляют

Однако, вернемся в «родные края». В наших условиях тоже вполне возможно производить практически любые виды биологического топлива, используя при этом или специально выращиваемое для этих целей сырье, или же применяя технологии переработки отходов сельскохозяйственного, пищевого производства, лесозаготовок или деревообрабатывающей промышленности. В частности, можно рассмотреть процесс создания жидкого биотоплива (биодизель) и твердого (топливные пеллеты).

Производство биодизеля

Достоинства биодизеля и основы его производства

Можно ли дизельное топливо — солярку, продукт, полученные путем ректификации, то есть прямой перегонки нефти, получить из растительного сырья? Оказывается, вполне, так как по молекулярной структуре растительные и животные масла весьма схожи с классическим дизтопливом.

Это, по сути, те же «длинные» углеводородные молекулы, но только не в свободном линейном состоянии, а связанные в «триады» поперечным каркасом из жирных кислот – глицерина. Значит, чтобы из масла выделить именно энергетическую сгораемую составляющую, нужно очистить его от глицерина. В этом то и состоит технологический процесс получения биодизеля.

Биодизель из разных сортов масла

В итоге должна получиться желтая (с возможным оттеночным разнообразием) жидкость, не имеющая того специфического запаха, который свойственен привычной солярке. Тем не менее, это готовое топливо, которое можно применять как в чистом виде, так и в качестве присадки к «классическому» дизтопливу. Интересно, что обычные дизельные двигатели не нуждаются ни в какой доработке при переходе даже на чистый биодизель.

(Чаще  все же, из-за высокой температуры порога замерзания, биодизель применяют в смеси с обычной соляркой, и получаемое топливо обычно обозначается буквенным символом «В» с числом, которое показывает процентное соотношение биологической составляющей топлива от общего объема. Например, наиболее распространенное топливо «В20» — 20% биодизеля и 80 % солярки).

Вместе с тем, такое биологическое топливо, не отставая по своей калорийности, даже во многом отличается от продукта нефтепереработки в лучшую сторону:

• Такое топливо обладает выраженные смазывающим эффектом, что существенно продлевает жизнь деталям дизельного двигателя.
• В таком топливе практически не содержится серы, которая и окисляет моторное масло, быстро выводя его из состояния пригодности, и «съедает» резиновые уплотнители, и просто чрезвычайно вредна для окружающей среды, куда попадает в результате выхлопа.
• Точка воспламенения биодизеля – значительно выше, чем у обычной солярки (около 150 °С). А это означает, что биологическое топливо намного безопаснее и в хранении, и в транспортировке, и в использовании. Токсичность такого топлива — намного ниже, чем полученного от нефтеперегонки.
• Одним из базовых показателей дизельного топлива является «цетановое число», показывающее способность горячего к воспламенению при компрессии. Чем оно выше, тем качественнее топливо, тем плавнее работает двигатель и меньше изнашиваются его детали. Если для обычного дизтоплива этот показатель начинается от 40 – 42, то для биодизеля цетановое число ниже 51 и не встречается (кстати, по европейским стандартам качества цетановое число в любом дизтопливе, применяемом на территории Евросоюза, должно быть доведено не ниже, чем до 51).

К недостаткам биодизеля можно отнести более высокую температуру начала кристаллизации (обычно такое топливо требует предварительного разогрева) и сравнительно небольшой срок возможного хранения готового продукта (обычно – до 3 месяцев).

В качестве сырья для производства в промышленных масштабах технического растительного масла, а затем – биодизеля, используются высокоурожайные маслосодержащие культуры – например, подсолнечник, соя, кукуруза.

Продукты для производства технических растительных масел — сырья для выработки биодизеля

Особое внимание у аграриев в последнее время стал завоевать рапс, из-за своей чрезвычайно высокой урожайности, неприхотливости, а кроме того, он из всех перечисленных культур в гораздо меньшей степени истощает почву.

Одна из наиболее перспективных технических культур — рапс

Однако, тенденции развития производства биодизеля таковы, что считается нецелесообразным занимать под него ценные посевные площади, которые могут быть больше востребованы в продовольственных целях. Наиболее перспективным направлением становятся фермы по выращиванию зеленых водорослей особых пород, которые чрезвычайно быстро растут и дают отменный по энергетическому содержанию билогический материал.

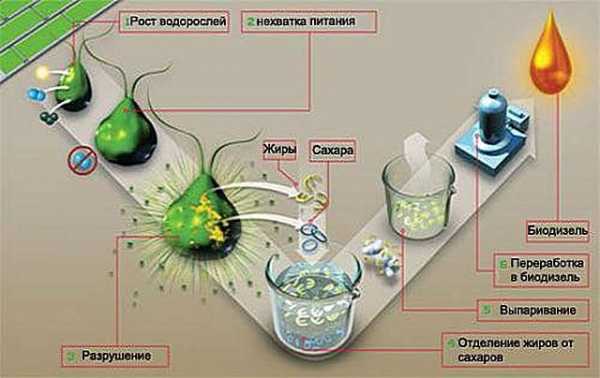

От зеленых водорослей — к полноценному топливу

При создании определенных условий для роста и жизнедеятельности водорослей в искусственных водоемах (биореакторах), они активно накапливают растительные жиры и сахара, которые затем в процессе переработки становятся исходным продуктом для получения горючего углеводорода. По большому счету, высоким по цене является только само по себе оборудование, а водорослям для активного роста нужны лишь вода, солнечный свет и углекислый газ.

Так будут выглядеть заводы по производству биодизеля из зеленых водорослей

Применяют для производства биодизеля и другие масла – пальмовое, кокосовое, а также животные жиры, как правило – в виде отходов перерабатывающей или пищевой промышленности.

В чем же заключается процесс «отрыва» углеводородной цепочки от ненужной глицериновой основы? Нужно просто заменить это плотное связующее другим, более химически активным и летучим. В качестве такого реагента оптимально подходит метиловый спирт (метанол). Он сам по себе является высокогорючим веществом и даже в ряде случаев может применяться в качестве совершенно отдельного вида топлива, поэтому никак не понизит свойств биодизеля.

Химический процесс вытеснения глицериновой составляющей (в научной литературе эта процедура называется перэтерификацией) должен пойти и сам по себе, но он не является необратимым – вещество может переходить как в необходимое состояние, так и вновь в исходное. Для того чтобы избежать подобной нестабильности и чтобы ускорить процесс применяется катализатор. В его качестве чаще всего используют щелочи (NaOH или КОН). Для максимальной равномерности обменного процесса обрабатываемую смесь подвергают постоянному перемешиванию и подогреву до температуры порядка 50 градусов.

Обычно, в зависимости от объемов и качества исходных продуктов, процесс может идти от 1 до 10 часов. В итоге смесь должна дать выраженное расслоение. В верхней части реактора (сосуда, где происходил процесс) остаётся легкая фракция – собственно, сам биодизель. В нижней – выраженная плотная масса – глицериновая составляющая.

Расслоение состава после перэтерификации

Теперь осталось отделить биодизель, подвернуть его очистке от излишков метанола и от остатков катализатора. Оставшуюся глицериновую фракцию также подвергают процессу очистки, так как сам по себе глицерин является весьма ценным продуктом с широкой сферой применения.

Оптимальной дозировкой компонентов считается такая: для переработки тонны растительного масла потребуется 111 кг метилового спирта и порядка 12 кг катализатора – гидроксида натрия или калия. При соблюдении технологии процесса на выходе должно получиться примероно 970 кг (или 1110 литров) готового очищенного биодизеля и 153 килограмма глицерина.

Можно, конечно, расписать сложную химическую формулу, но она вряд ли что скажетполезного читателю . Лучше привести наглядную блок-схему производственного процесса, чтобы стало понятно, насколько непросто качественно провести все операции.

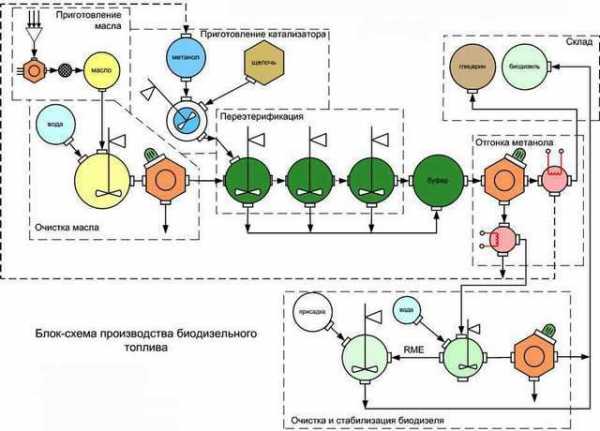

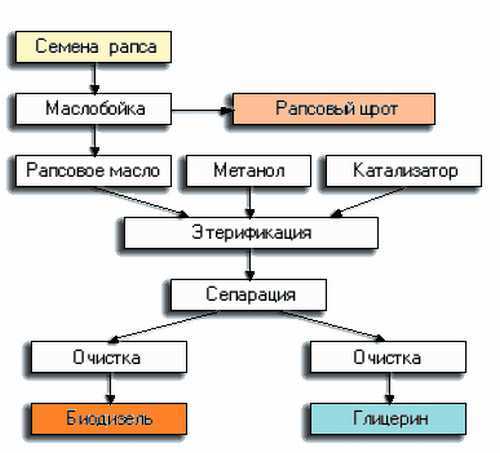

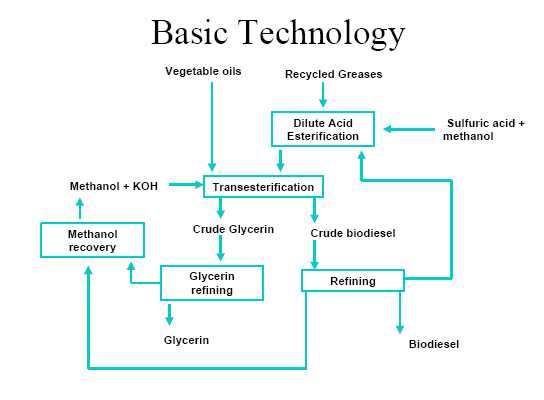

Блок-схема стандартного производственного процесса по выпуску биодизеля

Растительное масло или отжимается на месте, или поступает в готовом виде, или же применяются жировые отходы пищевого производства. После процесса очистки – поступает в переэтерификационные реакторы. Туда же, по своему каналу, поступает подготовленная смесь катализатора и реагента – метанола. Далее, следуют технологические циклы разделения фракций и их многоступенчатой очистки. В итоге биодизель и очищенный глицерин поступают как конечный продукт на склад, а извлеченные излишки метанола возвращаются для повторного использования.

А можно ли производить самостоятельно?

Казалось бы, все просто и понятно, но это в продуманной технологической линии. А вот можно ли изготовить биодизель самостоятельно?

1. Во-первых, нужно сразу четко осознать, что этот организация такого мини-производства будет лишь в том случае оправдана, если существует надежный и практически неиссякаемый источник сырья – растительных или животных жиров нужной степени очистки. Например, если есть возможность на пищевых предприятиях или в учреждениях общественного питания за очень невысокую сумму скупать остатки использованного масла. Производить масло самостоятельно выращивая для этого соответствующие культуры или приобретая семена для отжима – в масштабах личного хозяйства такая перспектива даже не должна рассматриваться, так как дело буде заведомо убыточным.

2. Следующий важный аспект – немалые сложности работы с химическими компонентами.

• Щелочные составы — очень гигроскопичны, моментально впитывают влагу, то есть их хранение становится немалой проблемой. Это еще и с учетом того, что гидроксиды натрия и калия, — чрезвычайно «агрессивные» вещества, и легко вступают в реакцию с большинством металлов. Стало быть, хранить их можно будет только в нержавеющей или стеклянной посуде, или полипропиленовой таре.
• Немало проблем создаст и метанол. Прежде всего нужно постоянно помнить о его высочайшей токсичности – отравление таким спиртом нередко заканчивается летальным исходом. (Особое внимание, если в доме есть люди с пристрастием к спиртному – метанол по виду и запаху мало отличается от этилового, «винного» спирта). Все работы с метанолом должны проводиться с обязательной защитой органов дыхания, глаз, кожи, слизистых.

Конечно, реакцию можно провести и с более безопасным этиловым спиртом, но в итоге горючее получается более плотное и вязкое, его качество для заправки двигателей – существенно ниже.

• Кустарным способом, «на глаз», очень непросто соблюсти правильную дозировку исходных компонентов и их определить их качество.

— Обычно исходят из того, что указанного выше соотношения метанола и масла для нормального протекания реакции может оказаться недостаточным – во многом это зависит от биохимического состава приобретенного сырья. Поэтому метанол всегда добавляется в избыточном количестве, примерно 1 : 4 в объемном соотношении к маслу. Точнее вычислить без лабораторных исследований, увы, невозможно.

— Ранее не зря упоминалось, что сырье должно быть определенной степени «чистоты» — если применять наобум любые полученные жировые или масляные отходы, можно не только не получить нужного биодизеля на выходе, но и серьезно «запороть» оборудование. Например, если в масле содержится слишком много воды, то она попросту разрушит катализатор, процесс выйдет из-под контроля, и в реакторе вместо ожидаемого биодизеля начнет образовываться мыло (так называемая сапонификация). Мало того, если при этом применялся NаОН, то, скорее всего, можно будет «поймать глоп» — мыло быстро густеет и заполняет собой весь объем реактора, полностью поглощая собой непрореагировавшее масло.

На предприятиях для удаления излишков воды применяют специальные осушающие агенты, которые затем, после обработки, выводятся с помощью фильтрации. Удалить воду в домашних условиях можно, конечно, обычным предварительным нагревом масла до 110 ÷ 120 градусов – вода должна при этом выпариться и улетучиться. Однако, нагревание масла нередко приводит и к другой «неприятности» – к повышению концентрации свободных жирных кислот. Об этом – следующий пункт.

— Второе уязвимое место исходного сырья – это концентрация свободных жирных кислот (FFА) – есть определенные технологические ограничения на их содержание. Такой недостаток – повышенная концентрация FFA, обычно свойственен отходам пищевого производства, то есть маслам, подвергнутым уже тепловой обработке, так как сами по себе эти кислоты – продукт термического разложения масел. При реакции с катализатором FFA переходят в воду и мыло, об опасности которых уже упоминалось выше. На технологических линиях этот вопрос решается проведением анализов поступающего сырья и выработки соответствующей рецептуры по оптимальному процентному содержанию катализатора.

Итак, масло для переработки должно содержать минимальное количество воды и FFA. Но в домашних условиях провести необходимое лабораторное исследование – вряд ли представляется возможным. То есть, производитель весьма сильно рискует и качеством продукции, и сохранностью собственного оборудования.

3. Третий «блок проблем» – необходимое для процесса оборудование. Хотя в сети встречаются описания и фотографии самостоятельно изготовленных «линий» по производству биодизеля, назвать их удачными, удобными и т.п. – не получается.

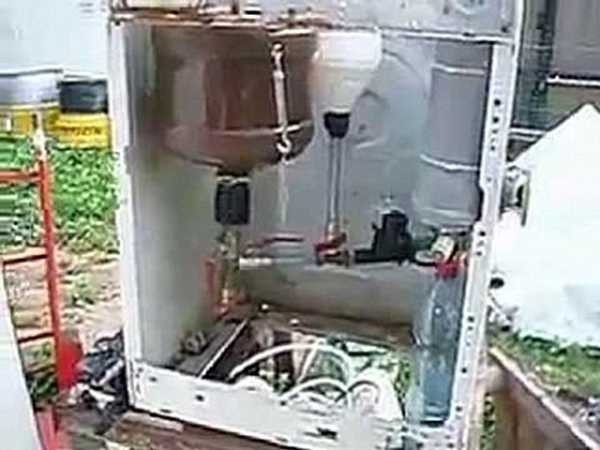

К сожалению, кустарные аппараты еще очень далеки от совершенства

Можно отдать дань уважения авторам за оригинальность, за использование самых неожиданных деталей и узлов, например, старых стиральных машин или холодильников, за интересные решения проблем разделения и очистки конечного продукта, но все же претендовать на какую-то «прорывную» модель установки, рекомендованную к самостоятельному изготовлению, нельзя.

Видео — Пример самодельной установки для получения биодизеля

Одним из самых сложных и трудоемких процессов является  отделение глицериносодержащей фракции от биодизеля, а затем – проведение очистки горючего от остатков мыла, щелочной составляющей, излишков метанола. Кстати, метанол – очень недешевое сырье, и просто выпаривать его в атмосферу — крайне нерентабельно. Значит, при его повышенной летучести, необходимы специальные очистные герметичные камеры, позволяющие без потерь провести процесс перегонки.

Мыльную составляющую отделяют путем отстаивания, водной промывки с последующей фильтрацией и выпариванием излишков. Для удаления щелочей используют подкисленные составы (например, уксусной кислоты).

Некоторые домашние мастера предпочитают установку специальной аэрационной колонны, в которой биодизель  проходит отстаивание и с помощью искусственно созданных компрессором воздушных пузырьков очищается от химических примесей. Подобный пример приведен в продолжении видеосюжета:

Видео — Как сделать биодизель

Одним словом, говорить о высокой (или хотя бы какой-нибудь) рентабельности подобного кустарного производства – вряд ли приходится. Производительность подобных установок – невысока, невозможно организовать непрерывный цикл, самодельная аппаратура требует практически постоянного контроля со стороны человека. Да и качество получаемого биодизеля проконтролировать сложно. То есть, для нужд личного хозяйства, для заправки собственной машины (на свой страх и риск) это применить можно, но не станет ли подобное топливо дороже обычной солярки?

А если рассматривать организацию производства биотоплива, как собственное дело, то в этом случае не обойтись без приобретения специальных технологических установок.

Вниманию заинтересованных людей представлено немало моделей мини-линий по производству биодизеля

Если задаться целью, то будет не так сложно подобрать необходимый производственный мини-комплекс, оптимально подходящий к имеющейся в распоряжении площади. На интернет-площадках представлено немало подобных технологических установок, различающихся по потребляемой мощности, производительности, степени автоматизации, количеству необходимых для обслуживания операторов, и, конечно, по стоимости оборудования. Производство линий по выработке биодизеля освоили и отечественные, и европейские компании.

Видео: автоматизированная модульная линия по выпуску биодизеля

Твердое биотопливо — пеллеты

В последнее время очень много ходит различных слухов или даже своеобразных «легенд» о том, что одним из наиболее перспективных и высокорентабельных видов малого бизнеса может стать производство топливных пеллет – особого вида биологического топлива.  Давайте внимательнее глянем на достоинства твердого гранулированного топлива и на процесс его получения.

Для чего и как производят топливные пеллеты

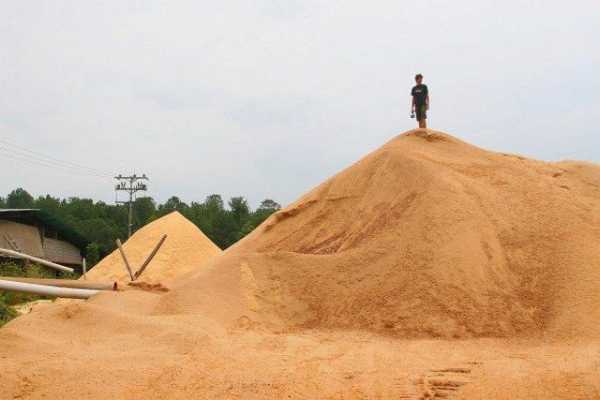

Лесозаготовки, деревообрабатывающие предприятия, сельскохозяйственные комплексы, некоторые другие производственные линии обязательно выдают, помимо основной продукции, очень большое количество древесных или иных растительных отходов, которые, казалось бы, уже не имеют никакой практической ценности. Еще не та дано они попросту сжигались, выбрасывая дым атмосферу, или даже бесхозяйственно разлагались огромными «терриконами». Но ведь в них заложен огромный энергетический потенциал! Если эти отходы привести в состояние, удобное для использования в виде топлива, то, наряду с решением проблемы утилизации, можно ещё и прибыль получить! Именно на этих принципах и базируется производство твердого биотоплива – пеллет.

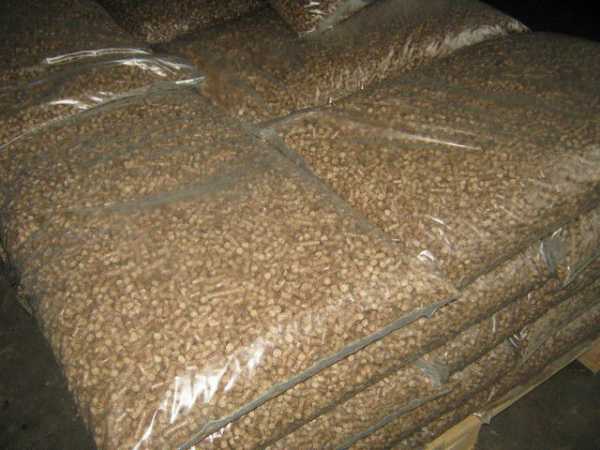

Пеллеты чрезвычайно удобны в хранении, транспортировке, использовании

По сути – это спрессованные гранулы цилиндрической формы, имеющие диаметр от 4 ÷ 5 и до 9 ÷ 10 мм, и длину примерно 15 ÷ 50 мм. Такая форма выпуска очень удобна – гранулы легко фасуются в мешки, их несложно транспортировать, они отлично подходят для автоматической подачи топлива в твёрдотопливные котлы, например, с помощью шнекового загрузчика.

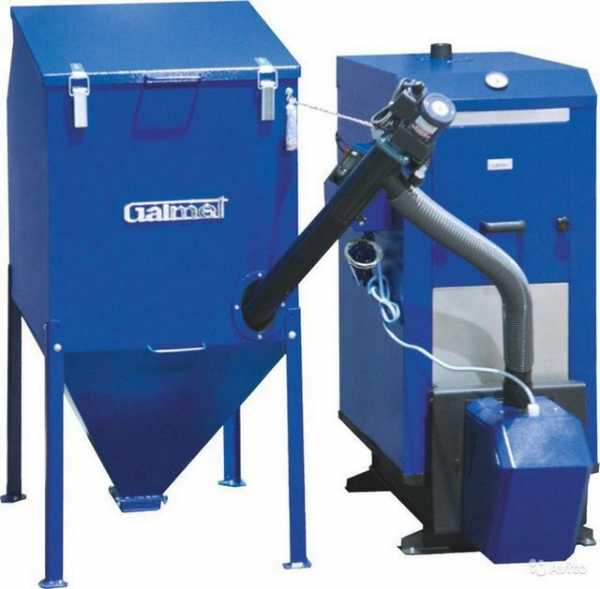

Котлы на пеллетах имеют возможность автоматической подачи топлива из бункера

Пеллеты прессуются и их отходов натуральной древесины, и из коры, веток, хвои, сухих листьев и других побочных продуктов лесозаготовок. Получают их из соломы, лузги, жмыха, а в некоторых случаях сырьем служит даже куриный помет. На производстве пеллет пускают торф – именно в такой форме у него достигается максимальная теплоотдача при сгорании.

Производить пеллеты можно из самых разных материалов

Безусловно, разное сырье дает и различные характеристики получаемых пеллет – по их энергоотдаче, зольности (количеству остающегося несгораемого компонента), влажности, плотности, цене. Чем выше качество, тем меньше хлопот с отопительными приборами, тем выше КПД системы отопления.

Некоторые пеллеты можно использовать не только в виде топлива, но и как удобрение или состав для мульчирования почвы. Тем не менее основное их предназначение, безусловно – топливо для котлов, и здесь у них немало выраженных преимуществ перед другими видами твердого топлива. Так, например, это абсолютно чистый вид топлива с точки зрения экологии. В процессе производства пеллет не используется никаких химических добавок или формовочных смесей.

По своей удельной калорийности (в объемном отношении) пеллеты оставляют позади все виды дров и угля. Хранение же такого топлива не требует больших площадей или создания каких-либо особых условий. В спрессованной древесине, в отличие от опилок, никогда не начинается процессов гниения или прения, так что риска самовоспламенения такого биотоплива нет.

Теперь – к вопросу производства пеллет. По сути, весь цикл просто и понятно изображен на схеме (показано сельскохозяйственное сырье, но в равной мере это относится и к любым древесным отходам):

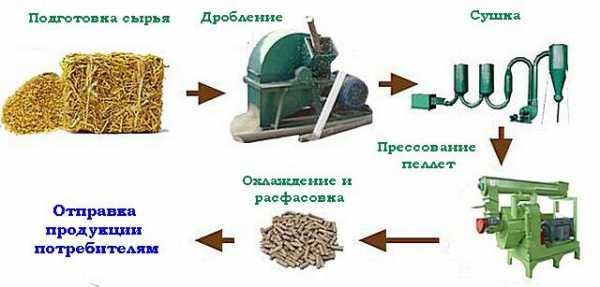

«Краткий курс» по производству пеллет

В первую очередь отходы проходят стадию дробления (обычно до размеров щепы до 50 мм длиной и 2 ÷ 3 мм толщиной). Затем следует процедура сушки – необходимо, чтобы остаточная влажность не превышала 12%. Если есть необходимость, то щепу дробят в еще более мелкую фракцию, доводя ее состояние почти до уровня древесной муки. Оптимальным считается, если размер частиц, поступающих на линию прессования пеллет, будет в пределах 4 мм.

Прежде чем сырье попадет в грануляторы, его слегка пропаривают или кратковременно погружают в воду. И, наконец, на линии прессовки пеллет эта «древесная мука» продавливается через калибровочные отверстия специальной матрицы, имеющие конусную форму. Такая конфигурация каналов способствует максимальному сжатию измельченной древесины с, естественно, резким ее нагревом. При этом имеющееся в любой целлюлозосодержащей структуре вещество лигнин надежно «склеивает» все мельчайшие частицы, создавая очень плотную и прочную гранулу.

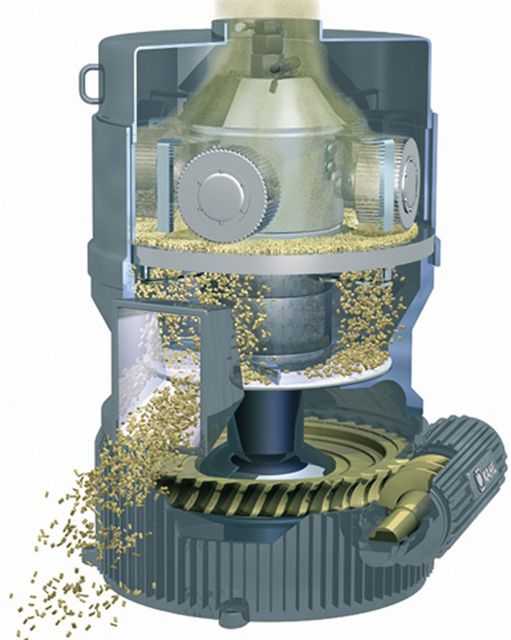

Формирование пеллет в цилиндрической матрице

На выходе из матрицы полученные «колбаски» срезаются специальным ножом, что дает цилиндрические гранулы нудной длины. Они поступают в бункер, а оттуда – в приемник готовых пеллет. По сути, осталось только охладить готовые гранулы и расфасовать по мешкам.

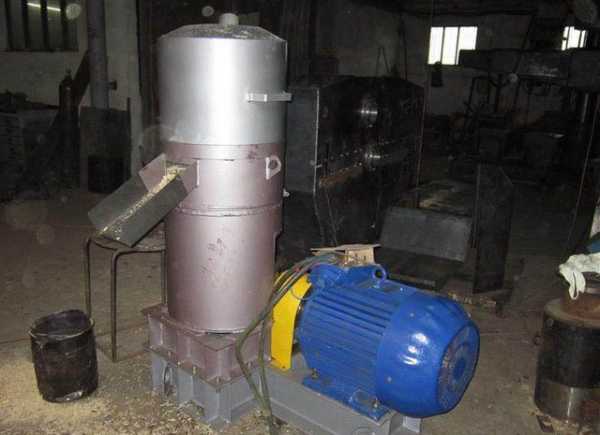

Схема работы аппарата с плоской матрицей

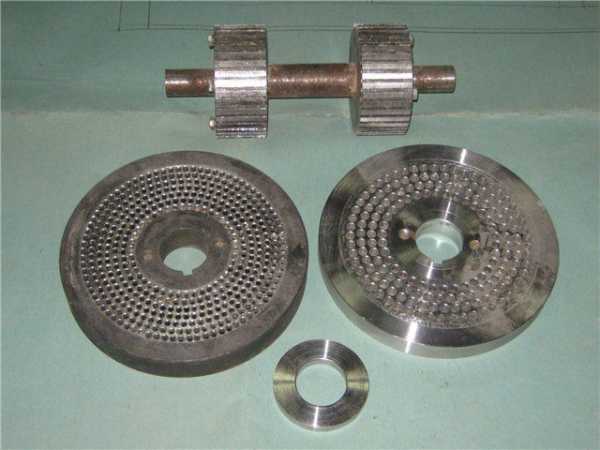

Матрицы могут быть плоскими или цилиндрическими или плоскими. Первые — более производительные, используются в основном в мощных промышленных установках. На небольших грануляторах, которые чаще используются в индивидуальном хозяйстве, обычно устанавливаются плоские.

Видео: небольшое производство по переработке древесных отходов в пеллеты

А как быть «частному собственнику»?

Итак, все, казалось бы, просто. Но эта «простота» — для налаженного производства, а стоит ли затевать такой процесс самому?

1. Прежде всего, нужно очень внимательно «осмотреться» с точки зрения источника сырья для частного производства.

• Если поблизости есть какой-либо деревообрабатывающий комбинат (крупная мастерская), и там по «смешным» ценам или даже бесплатно, в порядке самовывоза, можно на постоянной основе получать готовые опилки – то стоит попробовать. Скорее всего, все первоначальные затраты будут вскорости оправданы – появится возможность не только полностью обеспечить себя гранулированным биотопливом, но и реализовать излишки.

Если удалось найти такого поставщика — то дело пойдет!

Вполне понятно, что весьма выгодным будет наличие пеллетной линии, если хозяин сам занимается вопросами деревообработки, и опилки в хозяйстве, как говорится, «не переводятся».

• Хуже, если доступны только крупные отходы древесины – в этом случае придётся продумывать вопрос ее дробления, а это уже лишние расходы и на оборудование, и на электроэнергию.
• Если же расчет строится из волюнтаристских предположениях – «что найду, то и переработаю», то, скорее всего, ничего путного не получится. Оборудование для гранулирования стоит недешево, и вряд ли когда-нибудь себя при таком подходе оправдает.

При оценке возможностей получения сырья нужно оценивать и породу древесины. Вряд ли стоит связываться с тополем или ивой – мало того, что и сама древесина низкокалорийная, она еще и плохо спекается в гранулы из-за низкого содержания лигнина. Не слишком удачным выбором станет и липа. А вот опилки от хвойных пород по причине повышенного содержания смол подходят все без исключения.

2. Следующий важный вопрос – это проблема оборудования.

Собственно, особых проблем-то с этим и нет – в продаже представлено немало установок различной мощности и производительности, отечественной, европейской или китайской сборки. Назвать их дешевыми – наверное, нельзя. Какие из них лучше или хуже – тоже судить сложно, лучше на эту тему покопаться в форумах интернета.

Аппарат по производству пеллет заводской сборки

Там же, на форумах, можно отыскать предложения мастеров, которые занимаются изготовлением грануляторов на заказ. У них есть наработанные схемы, собственные чертежи, опыт сборки и наладки установок. Возможно, что и по цене такой аппарат окажется намного привлекательнее, нежели заводской.

Видео: модель гранулятора с неподвижной плоской матрицей на 4 кВт

А вот насчет самостоятельного изготовления – вопрос весьма спорный. Прежде всего, готовых чертежей таких изделий добыть практически невозможно – разве, что скопировать с собранного аппарата. Мастера, которые освоили производства подобных установок, вряд ли будут делиться всеми нюансами конструкции и сборки.

Вторая сложность – подвижные и стационарные детали в грануляционной камере испытывают огромные нагрузки, и без соответствующих знаний сопромата и прикладной механики правильно рассчитать их — практически невозможно. Делать «на глаз» — не получится.

Главные детали гранулятора — матрица и дробящие ролики

Основные детали – матрицу и дробящие ролики, можно приобрести в готовом виде. Но исполнить сам корпус, смонтировать его на станине, установить электропривод, продумать систему передач с нужным передаточным числом, точно подогнать все детали и узлы – здесь нужны незаурядные способности слесаря, механика, фрезеровщика, токаря…

Конечно, если есть полная уверенность в своих силах, то можно попробовать – в интернете встречаются примеры, в которых домашние мастера хвастают своими удачами. Мало того, некоторым даже удается уйти от обычных схем и изменить конструкцию, сделав ее проще, но без потери возможностей установки.

Возможно, предлагаемое ниже видео для кого-нибудь и станет отправной точкой в разработке и изготовлении собственного пеллетного гранулятора:

Видео: как устроен компактный аппарат для гранулирования пеллет

В завершение можно отметить следующее.

В масштабах одной публикации просто невозможно даже вкратце пройтись по всем современным методам изготовления биотоплива. Так, заслуживают отдельных статей вопросы выработки и использования биогаза из отходов животноводства, производства биоэтанола из растительного сырья. Если у читателя есть интересная информация по этим вопросам – мы будет рады опубликовать ее на нашем портале. Во всяком случае, эти темы тоже не останутся без рассмотрения.

Следите за обновлениями!

stroyday.ru

Как сделать биотопливо своими руками?

Биотопливо – это вид топлива, которое было получено из сырья растительного и животного происхождения, из продуктов жизнедеятельности человека, а также органических промышленных отходов.

Способы изготовления своими руками

Существует множество вариантов производства биотоплива в домашних условиях. Эти варианты мы и рассмотрим.

Биотопливо из навоза

Биотопливо из навоза получается путем брожения органических отходов. Смесь помещается в специальный герметичный бункер на длительный срок. В результате испарения жидкости, выделяется газ, которым и можно воспользоваться при обогреве жилых помещений или для приготовления пищи и жидкое удобрение, которое является основой экологического земледелия.

Продукция, которая выращивается с использованием таких удобрений, является экологически чистой и ее продажная стоимость возрастает по сравнению с продуктами выращенными с использованием пестицидов и других химических удобрений.

Производство биогаза

Вторым продуктом, который мы получаем в результате брожения навоза, является газ.

Для получения газа из этого сырья используется:

• навоз;
• птичий помет;
• стоки туалета;
• пищевые отходы;
• растительная масса;

Все сырье должно быть измельчено, иначе трубы, предназначенные для вывода отработанного сырья, могут засориться.

Получить газ можно и в домашних условиях. Для этого, необходимо приобрести газонепроницаемую емкость. Эта емкость должна быть герметичной, так как воздух не должен контактировать с полученным газом.

Затем необходимо поместить сырье (навоз) внутрь этой емкости, немного нагреть и подождать 5 дней. Затем, полученный газ собрать в емкость и применять по своему усмотрению. Устройство по изготовлению биогаза можно собрать самостоятельно, а можно приобрести у фирмы, специализирующейся по продаже этого оборудования.

Уголь для создания биогаза

Для создания биотоплива может пригодиться и древесный уголь, тот самый уголь, без которого нам не обойтись на природе при жарке овощей и шашлыка. Его можно приобрести в магазине, а можно и сделать самому.

Уголь в домашних условиях можно изготовить 2 способами:

• в бочке;
• в яме;

Рассмотрим каждый способ по отдельности.  И после этого вы сможете делать уголь самостоятельно.

Для изготовления древесного угля в бочке вам понадобится, собственно говоря, бочка объемом 200 литров. Внизу бочки делаем штуцер для нагнетания кислорода. Затем в бочке разводим костер, постепенно добавляя поленья.

Когда бочка будет наполовину наполнена дровами, начинаем нагнетать кислород. Для этого, можно воспользоваться пылесосом. После этого, количество дыма уменьшится, а огонь будет гореть лучше. Когда поленья немного прогорят, необходимо закрыть бочку крышкой, а имеющиеся щели замазать мокрой глиной или землей. Ожидаем до полного остывания бочки и древесный уголь готов.

Для изготовления угля в яме нам необходимо выкопать яму, диаметр которой будет равен 0,8 м со скошенными стенками, и разжечь в ней костер. Но прежде, чем разжигать костер, возьмите достаточное количество поленьев, сушняка, веток деревьев из которых вы будете получать уголь.

Дрова в костер укладывайте плотно и постепенно по слоям, один за другим. Дождитесь полного выжигания дров (на это уйдет порядка 3 часов), далее накрывайте поленья мхом или сухими листьями, присыпьте землей и все хорошенько утрамбуйте. Спустя 2 дня уголь будет готов.

Рапсовое биотопливо

Из семян рапса поступивших в маслобойню получают масло и шрот. Далее, это масло поступает в специальную установку, где в результате различных химических реакций из рапсового масла получают метиловый эфир – биодизель.

Перед использованием, его необходимо профильтровать. Этот вид дизеля отличается лучшей воспламеняемостью по сравнению с обычным дизельным топливом.

Разновидности и преимущества

На сегодняшний день, существует 3 вида биотоплива:

• жидкое;
• твердое;
• газообразное;

Жидкое биотопливо

Является самым обсуждаемым видом. Ведь жизнь современного человека зависит от нефти, без нее человечество не сможет выжить, а нефть является ископаемым ресурсом и в какой-то момент ее запасы иссякнут.

Жидкое биотопливо способно заменить этот ископаемый ресурс.

К жидкому биотопливу относятся:

• спирты (этанол, метанол, бутанол),
• биодизель,
• биомазут,
• эфиры;

Твердое

В основном к нему относится древесина (отходы деревообработки и топливные гранулы, брикеты). Источником для их получения служат как правило, леса, где растут трава, кустарники и деревья.

Газообразное топливо

Относятся биогаз, водород.

Также, биотопливо можно классифицировать по поколениям. Существуют биотоплива 1, 2, 3 и 4 поколений:

1. К 1 поколению относится биотопливо, полученное в результате переработки сельхоз растений в биодизель и этанол.
2. 2 поколение – биотопливо, полученное от отходов продуктов питания.
3. К 3 поколению биотоплива относится биотопливо, полученное при использовании внедренных технологий в результате разрушения биомасс.
4. 4 поколение биотоплива производится на землях непригодных для занятия сельским хозяйством и без разрушения биомасс.

Еще одной классификацией биотоплива является деление биотоплива на первичное и вторичное. К первичному биотопливу относится биотопливо, которое не прошло обработку. К вторичному – обработанное. Вторичное биотопливо подвергается разнообразным изменениям перед использованием и может быть в твердой, жидкой и газообразной формах.

Преимущества

Преимущества биотоплива следующие:

1. Мобильность. Биотопливо обладает возможностью производиться в любом уголке света вне зависимости от климатических условий и рельефа, потому что этот вид топлива может производиться из различных органических соединений.
2. Возобновляемость. Так как биотопливо получается из разнообразных органических соединений растительного или животного происхождения, например, навоз, то его количество не иссякнет.
3. Экологичность. Это более чистый вид топлива и при сгорании выбрасывает меньше вредных веществ в воздух, чем ископаемое топливо.
4. Забота об окружающей среде. Производство биотоплива решает проблемы связанные с утилизацией мусора.

Использование

Биотопливо для каминов

Установка традиционных каминов требует наличия дымоходов. Зачастую, этого нельзя сделать в обычных квартирах. И тут на помощь приходят биокамины со специальным биотопливом для них. Биотопливо для каминов состоит смеси этанола с примесями. Перед розжигом, его заливают в специальный металлический блок и зажигают специальной длинной спичкой.

При сгорании, оно выделяет углекислый газ в безопасном количестве и воду, что способствует увлажнению воздуха в помещении и не является опасным для человека. Однако, следует соблюдать определенную технику безопасности, чтобы использование биокаминов и биотоплива было безопасно.

А именно:

1. Нельзя добавлять биотопливо в пламя, это приведет к пожару. Его следует добавлять только в остывшую горелку.
2. Разжигать камин стоит только специальной зажигалкой или длинной спичкой.
3. Для хранения биотоплива следует использовать упаковку производителя и не переливать в другую тару.
4. Если жидкость для биокаминов пролилась, то необходимо тщательно вытереть пол и проветрить помещение и лишь после этого приступить к розжигу камина.

Во время горения биотоплива для каминов, вы можете наслаждаться видом красивых и ровных язычков пламени, которое внешне не отличается от пламени горящих дров.

Биотопливо для каминов может выпускаться в виде геля. В составе этого геля присутствует морская соль, которая придает звук горению — потрескивание, характерное горению поленьев.

Главные особенности биотоплива:

1. При сгорании, биотопливо выделяет очень малое количество сажи.
2. Пламя в биокамине имеет оранжевого оттенка, поэтому в биотопливо добавляют специальные присадки, которые придают оранжевую естественность пламени.
3. Биотопливо можно и лучше применять в керосиновой лампе, так как он не выделяет копоти и запаха, характерного сгоранию керосина.

Биотопливо для каминов бывает 3 основных видов:

1. Биодизель (получено из различных масел либо отходов переработки пищевой промышленности).
2. Биоэтанол ( как правило, применяется для биокаминов в виде бесцветной жидкости без запаха).
3. Биогаз (газ полученный из прошедших специальную обработку отходов мусора).

При выборе биотоплива для каминов, следует помнить, что биотопливо должно иметь сертификаты качества научно-исследовательских учреждений.

Биотопливо для парников

Конский навоз способен быстро разгорается до 60 градусов, затем остыть до 33–38 градусов и поддерживать столь высокую температуру в течение 2,5–3 месяцев.

Отопление теплицы газом в условиях мирового кризиса является делом дорогостоящим. Именно поэтому, люди все чаще обращаются к возобновляемым источникам энергии.

Одним из самых лучших видов биотоплива для теплицы является конский навоз.

У навоза крупного рогатого скота температура нагрева меньше, в связи с большей плотностью и влажностью. Поэтому, для ускорения разогрева, в него добавляют опилки, сухой лист и прочие материалы, увеличивающие рыхлость навоза.

Растительными видами биотоплива для теплиц считаются:

1. Солома. Для получения биотоплива, солому смешивают с минерально-азотным комплексом удобрений. Однако, она обладает способностью лишь краткосрочного обогрева.
2. Опилки. Этот вид биотоплива мало распространен в качестве биотоплива для теплиц, так как при контактировании с водой они выделяют формальдегиды, которые отравляют водные источники.
3. Кора.
4. Листья деревьев. Как правило, листья деревьев смешивают с навозом, соломой, травой. Чтобы биотопливо из листьев разогрелось, в него необходимо добавить азотный комплекс удобрений.
5. Трава.
6. Льняная костра.
7. Отходы хлопчатобумажной промышленности.

Для получения качественного биотоплива для парника, необходимо смешивать конский навоз с соломой или с коровьим навозом в пропорции 50/50, конский навоз с пищевыми отходами или корой или опилками в соотношении 70/30 или же коровий навоз с опилками или древесным листом в таком же соотношении 70/30.

Внимание! Мощность обогрева биотоплива мала, поэтому этот вид топлива не подходит для обогрева больших парников, где свободно может ходить человек, его лучше использовать в качестве подогрева заглубленных парников.

Биотопливо для автомобилей

Альтернативным видом топлива для автомобилей является биотопливо.

Существуют следующие виды биотоплива для автомобилей:

• биоэтанол;
• биометанол;
• биобутанол;
• биодизель;

В некоторых странах уже началось использование биотоплива, смешенного с бензином.

Самым популярным видом биотоплива, которое используется у автомобилей, является этанол. Этот вид газа получается путем переработки продуктов, содержащих много сахара или крахмала, таких как сахарный тростник, кукуруза, картофель, сахарная свекла или ячмень, и смешивается с бензином в соотношении 10%э танола к 90% бензина.

Следующим по популярности, является биодизель. Он получается путем переработки растений в составе которых есть много масла (соя, рапс или подсолнух). Получение этого вида топлива более затратно.

Для этого необходимо вырастить растения, потом собрать и переработать в качественный продукт и в короткие сроки реализовать, так как биодизель годен в течение 3 месяцев, а затем он начнет разлагаться. Все это требует больших материальных затрат. В повседневной жизни, биодизель применяется в разведенном виде с бензином.

Использование биотоплива в топливной системе автомобиля, способствует поддержанию системы автомобиля в чистоте, так как при сгорании этанол растворяет гарь, а это, в свою очередь, увеличивает расход топлива автомобиля примерно на 6%.

Почему лучше использовать биотопливо?

Биотопливо является альтернативным, возобновляемым источником энергии на земле.

Основные его достоинства следующие:

1. Ценовая доступность позволяет использовать этот вид топлива во всех сферах жизнедеятельности человека.
2. Возобновляемость. Одним из важных преимуществ над бензином является способность биотоплива возобновляться.
3. Биотопливо способствует замедлению глобальных изменений. Его использование уменьшает парниковый эффект (до 65%)
4. У стран-производителей биотоплива, уменьшается зависимость от импорта данного товара.
5. Превосходная заправка для автомобиля.

slarkenergy.ru

Биотопливо в домашних условиях, своими руками

Дата публикации: 11 декабря 2013

Биотопливо в домашних условиях – это возможно? Вполне!

Какие виды биотоплива наиболее востребованы

Фактически самостоятельно можно получить любой вариант биотоплива, начиная от древесного угля и заканчивая биодизелем. Однако, производство жидкого биотоплива связано с определенными проблемами. Во-первых, для его получения требуется растительное масло (рапсовое, льняное и так далее). Большинство хозяйств не располагают собственными источниками такого сырья. Кроме того, производство биодизеля связано с работой с отравляющими веществами (к примеру, с метанолом), что делает его опасным для окружающих. Да и небольшая ошибка в технологическом процессе может привести к фатальной потере качества получаемого биотоплива.

В настоящее время наибольший интерес для тех, кто заинтересован в энергетической автономии и желает производить биотопливо самостоятельно, представляет биогаз. Устройство для получения биогаза достаточно несложно соорудить собственными руками, а получаемого продукта с лихвой хватает для обеспечения собственных нужд и потребностей в тепле и электроэнергии, особенно, если речь идет о животноводческом или растениеводческом хозяйстве.

Следующим по востребованности за биогазом идет твердое топливо – брикеты из органического сырья, пеллеты и так далее. При этом на данный момент брикеты более популярны, так как применение пеллет требует специфического оборудования для сжигания топлива, которое еще не вошло в обиход повсеместно, как, к примеру, стандартные твердотопливные котлы или печи.

Из чего изготавливают биотопливо собственными руками

Для изготовления жидкого биотоплива используются различные масла органического происхождения в сочетании со спиртовыми добавками. Также для получения качественного биодизеля применяют щелочи. Учитывая специфичность используемых веществ, при изготовлении биодизеля приходится применять особые меры предосторожности. Также определенные меры предосторожности требуются при хранении этих веществ.

Для получения биогаза используются разнообразные органические отходы. На первом месте стоят жидкие органические отходы, являющиеся побочным продуктом животноводства (навоз и так далее). При наличии животноводческого хозяйства сырья для полной загрузки биогазовой установки достаточно. Если же собственного животноводческого или растениеводческого хозяйства нет, то следует рассмотреть варианты приобретения сырья для установки. Актуально, если поставщики сырья располагаются неподалеку, если же сырье приходится возить издалека, биогазовая установка становится нерентабельной.

Для получения брикетов или пеллет чаще всего используются различные древесные отходы (опилки, кора, щепа и так далее), а также торф, бумагу и так далее. Брикеты обычно получают с помощью специальных прессов. Бытовой пресс можно приобрести в специализированных магазинах или через Интернет. Есть варианты изготовить пресс своими руками. Инструкции можно взять из Интернета.

Еще одним вариантом биотоплива является древесный уголь. Его применяют для мангалов, печей для барбекю, а также для фильтрования воды и так далее. Древесный уголь получают путем обжига древесины в ямах или бочках.

Биогаз – полноценное топливо из отходов

Всем известно, что новое – это хорошо забытое старое. Так вот, биогаз – не открытие нашего времени, а газообразное биотопливо, которое умели добывать еще в Древнем Китае. Так что это такое – биогаз и как его можно получить своими усилиями?

Биогаз – это смесь газов, получаемая за счет перепревания органики без доступа воздуха. В качестве исходного материала можно использовать навоз, ботву культурных растений, траву или какие-либо отходы. Как правило, навоз используют как удобрение, и мало кто знает, что он может пригодиться для получения биотоплива, с помощью которого вполне можно отапливать жилые помещения, теплицы, а также готовить пищу.

Примерный состав биогаза: метан CH₄, углекислый газ СО₂, примеси других газов, например, сероводород H₂S , причем удельный вес метана может достигать до 70%. С 1 кг органического вещества можно получить около 0,5 кг биогаза.

Какие факторы влияют на производство?

Во-первых, это окружающая среда. Чем теплее, тем активнее происходит реакция разложения органических веществ и выделение газа. Недаром первые установки по производству такого биотоплива, как биогаз, были задействованы в регионах с теплым климатом. Несмотря на это, при достаточном утеплении биогазовых установок и использовании подогретой воды, вполне возможно возводить их в более суровых климатических условиях, что и успешно осуществляется в настоящее время.

Во-вторых, сырье. Оно должно легко разлагаться и содержать в своем составе большое количество воды, без включений моющих средств, антибиотиков и других веществ, способных замедлить процесс ферментации.

Биоустановка от Юрия Давыдова

Изобретатель из Липецкой области соорудил своими умелыми руками устройство, позволяющее добывать «голубое биотопливо» в домашних владениях. Недостатка в сырье не было, так как у него самого и у соседей было вдоволь скота, и, естественно, навоза.

Что он придумал? Своими собственными руками вырыл огромную яму, уложил в нее бетонные кольца и накрыл ее конструкцией из железа в виде купола и массой около одной тонны. Из этой емкости вывел трубы, а затем наполнил яму органикой. Через несколько дней он смог на полученном биогазе готовить еду скотине и отапливать баню. Позднее провели газ в дом для домашних нужд.

Рекомендуемый состав сырья для переработки

Для этой цели 1,5 – 2 тонны навоза и 3 – 4 тонны растительных отходов заливают водой до достижения 60-70%-ной влажности смеси. Полученную смесь закладывают в резервуар и нагревают с помощью змеевика до 35 градусов Цельсия. В таких условиях смесь начинает бродить без доступа воздуха и нагреваться до более высокой температуры, что и способствует протеканию реакции выделения газов. Газ по специальным трубкам отводится из ямы и используется по назначению. Конструкция установки, выполненной руками мастера, хорошо видна на приведенной схеме.

Самодельная установка для получения биогаза :

Жжение древесного угля – это трудно?

Когда говорим – древесный уголь, то сразу представляем себе отдых на природе, шашлыки, барбекю. Приятный дымок, мерцающие огоньки в шашлычнице! Однако применение древесного угля не ограничивается только приготовлением мяса, он необходим в кузнечном деле, литейных работах, медицине, для фильтрации питьевой воды и даже для изготовления пороха и для домашних нужд.

Кому приходилось иметь дело с древесным углем, знают, что его покупка стоит немалых денег, и они частенько задумываются о том, как можно его получить самостоятельно в домашних или полевых условиях, собственноручно – своими, очень умелыми руками. Действительно, это возможно! Причем есть два наиболее распространенных способа – производство данного биотоплива в яме или в металлической бочке.

Способ изготовления угля в яме

Обычно жжение угля проводят в лесу, что удобнее, чем в домашних условиях, но в связи с повсеместными пожарами в лесах, о месте и времени проведения работ нужно хорошо подумать.

Выбирается место рядом с большим запасом сушняка или поваленным деревом, причем такое, чтобы не повредить окружающую растительность. Для того чтобы получить два мешка угля достаточно выкопать яму глубиной 50 см и диаметром 75-80 см с немного скошенными стенками. Это также несложно выполнить своими руками.

На уплотненном дне ямы руками разводится небольшой костер из сухой бересты и мелких веток, и когда огонь хорошо разгорится, на него укладываются заготовленные дрова небольшого размера, примерно до 30 см длиной. Если выбирать ветки диаметром около 7 см, то с распилом можно вполне справиться своими силами, без помощника. Дрова укладываются плотно и постепенно, по мере обжига каждого слоя. Хорошо обгоревшие дрова можно поправить длинной палкой.

Для полного выжига в таких условиях достаточно 3-х часов. Затем угли укрываются мхом, сухими листьями или травой и засыпаются землей, которую плотно утрамбовывают. Чтобы уголь достаточно остыл, потребуется еще двое суток, после чего твердое биотопливо будет готово. По истечении этого времени с ямы снимается слой земли, уголь выгребается, просеивается и упаковывается в мешки.

Если новая закладка дров не делается, то яма засыпается таким образом, чтобы плодородный слой земли оказался на поверхности, все также укрывается листвой. Конечно такое производство угля требует некоторых материальных и физических затрат, однако это намного дешевле стоимости его покупки, да еще присутствует моральный аспект – все достигнуто своими стараниями и сделано собственными руками.

Способ изготовления угля в бочке на собственной территории

Для того, чтобы получить твердое биотопливо в домашних условиях, а именно древесный уголь, используется толстостенная металлическая бочка емкостью 200 литров. Внизу необходимо сделать штуцер для принудительного нагнетания воздуха бытовым пылесосом.

Точно так же, как и в яме, на дне бочки разводится небольшой костер, а затем постепенно добавляются небольшие чурки. Для более плотной укладки дров бочку можно периодически потряхивать. После подачи воздуха дрова будут менее дымить и хорошо охватятся пламенем. Подачу воздуха снизу нужно начинать только после наполнения бочки дровами примерно наполовину. Также периодически нужно поправлять угли шестом и не забывать о технике безопасности, работая в «горячих» условиях.

Для продолжения процесса жжения угля без доступа воздуха следует укрыть бочку крышкой и замазать все щели раствором земли с водой. Если нет «родной» крышки, то ее следует сделать из какого-либо куска железа.

Нужно учесть, что при таком методе работы в домашних, зачастую неприспособленных условиях, образуется какое-то количество брака и золы, но в разумных пределах. После окончательного остывания бочки ее переворачивают, а готовый уголь просеивают и фасуют. Вот такое производство, которое можно осилить своими руками.

С первого раза может и не получится качественный уголь, но терпение и труд – все перетрут! Главное, чтобы с соседями не поругаться из-за сильного задымления.

Как изготовить оборудование для производства биотоплива

Чаще всего приспособления и оборудование для производства любого вида биотоплива своими руками изготавливается из подручных материалов. Для изготовления устройства выбранного типа рекомендуется обратиться к Интернету – в Интернете достаточно схем, чертежей и примеров пошагового изготовления подобных установок, начиная от простейших и заканчивая сложными устройствами, которые способны обеспечить тепловой и электрической энергией целое хозяйство. Оптимально не просто изучить предлагаемую техническую документацию, но и связаться с автором, уточнить – как работает устройство, долго ли оно работает, были ли проблемы в эксплуатации, поломки и так далее.

Лучше всего начать с изготовления самого простого – фактически пробного – устройства, чтобы определиться: действительно ли вам это нужно. Или, возможно, оптимальным вариантом именно для вас будет приобрести установку заводского производства.

О.Баратова

---

Как работает биогазовая установка :

altenergiya.ru

биодизель как альтернатива современному топливу

28 Декабрь 2013        Главная страница » Обзоры

Для начала стоит определиться с самим определением биодизеля. Выдержка из википедии:“биодизель – это биотопливо  на основе растительных или животных жиров (масел), а также продуктов их этерификации (реакции образования сложных эфиров в результате взаимодействия кислот и спиртов)”. Т.о. говоря о биодизеле, мы затрагиваем более обширную тему биотоплива своими руками. Очень сложно осветить ее целиком в одной статье, поэтому в ближайшем будущем появятся еще несколько статей на эту тему.

Производство биодизеля

Грубо говоря, производство биодизеля представляет собой процесс смешивания метилового спирта и масла, например, рапсового, предварительно очищенного от примесей. Катализатором сего процесса выступает щелочь. Сам процесс (в литературе называется процесс переэтерификации) протекает при нагреве смеси до 50 ºC. Далее смесь охлаждается и отстаивается. В результате получают две фракции: биодизель (метиловый эфир рапсового масла) и глицерин, который в последующем можно использовать при производстве мыла, некоторых фосфорных удобрений. Процесс повторяется несколько раз. В качестве сырья не всегда используют рапс. Также используют сою (США, Бразилия, Африка), пальмовое масло (Индонезия), кокосовое масло (Филиппины). Иногда вместо метанола могут использовать этанол. Чтобы представить масштабы производства биодизеля стоит сказать, что из 1 га посевов рапса можно получить примерно 1т масла. При производстве биодизеля на 1 т масла добавляют 110 литров метилового спирта. В некоторых источниках указано, что из 1т семян рапса получают 300 кг масла, что в конечном итоге позволит получить 270 кг дизельного биотоплива.

Достоинства и недостатки биодизеля

К достоинствам дизельного биотоплива можно отнести:

• биодизельное топливо действительно является экологичным видом топлива;
• обладает хорошими смазочными свойствами;
• биодизель является безопасным видом топлива;
• позволяет продлить срок службы двигателя.

Недостатки:

• требует подогрева для использования в зимнее время;
• малый срок хранения, буквально несколько месяцев;
• бытует мнение, что при использовании этого топлива создается благоприятная среда для появления микроорганизмов, которые активно появляются на стенках бака, в последствие они могут забивать топливные фильтры.
• требует значительных площадей под посевы. Это может сыграть как положительную, так и отрицательную роль. С одной стороны это позволяет использовать неэксплуатируемые площади. С другой стороны появляется риск биодеградации грунтов и, как следствие, снижения качества почвы.

Применение биодизеля в наших условиях. Отзывы

В Беларуси биодизельное топливо (ДТ Б5) начали производить в 2007 году, в России оно появилось раньше. Сегодня оно реализуется на АЗС “Беларуснефть”, и представляет собой дизельное топливо с 5% добавлением рапсового метил-эфира. Как уже говорилось, зимой это топливо замерзает даже при незначительно низких температурах. С самого его появления в сети стали появляться довольно противоречивые отзывы автолюбителей. Кто-то сетовал на загрязнение сажевого фильтра и снижение тяги двигателя, кто-то же наоборот отметил более мягкую работу двигателя. В целом же положительных отзывов встречалось намного больше, видимо, нужно было некоторое время, чтобы попривыкнуть к новому топливу.

Биодизель своими руками

Во время написания статьи на форумах попадались некоторые темы, посвященные самостоятельному изготовлению биодизеля, однако конкретных видео или фотоотчетов не попадалось за исключением нескольких видео, представленных ниже. Стоит ли вообще изготавливать биодизель своими руками? В этом случае возникают сомнения о качестве получаемого топлива. Также не так просто найти сам метанол и лучше заранее подумать о том, что делать с глицерином. Ниже приведена схема кустарной установки.

Еще несколько видео на эту тему, видео украинского происхождения.

Еще парочку видео кустарной сборки, на русском:



В качестве заключения хотелось бы сказать, что идея экологически чистого топлива уже давно не является лишь теорией, а активно внедряется в жизнь, примером тому является использование того же дизельного биотоплива. Кроме того в разных странах активно ведутся поиски новых источников для биотоплива, причем в ход идет все что только можно, и получение нового биотоплива с улучшенными характеристиками является лишь вопросом времени. Наиболее популярной на сегодня является идея получения биодизеля из водорослей. Биодизель из водорослей не потребует больших площадей для посева, не будет замерзать при низких температурах и сможет быть использован в авиации и на флоте. Строительство же экспериментальных заводов по производству биодизеля из водорослей лишь подтверждает, что исследования в этой области будут продолжаться.

Это интересно:

Возможно ли сделать биогазовую установку своими руками
Производство биотоплива. Технология, особенности, организация

Это интересно:

    Метки: биотопливо

www.energya.by

Получение биодизеля в домашних условиях.

Получение биодизеля в домашних условиях — Биодизель своими руками

Для получения биодизеля используют любые виды растительных масел — подсолнечное, рапсовое, льняное и т.д. При этом биодизель полученный из разных масел имеет некоторые отличия. Так, например пальмовый биодизель имеет наибольшую калорийность, но и самую высокую температуру фильтруемости и застывания. Рапсовый биодизель несколько уступает пальмовому по калорийности, но лучше переносит холод, потому более всего подходит для европейских стран и России.

Биодизель своими руками, получение биодизеля в домашних условиях,пальмовый биодизель,Биотопливо своими руками,рапсовый биодизель, экоток

Сам процесс, в принципе, достаточно прост. Нужно уменьшить вязкость растительного масла, чего можно достичь различными способами. Любое растительное масло — это смесь триглицеридов, т. е. эфиров, соединенных с молекулой глицерина с- трехатомным спиртом (C3H8O3). Именно глицерин придает вязкость и плотность растительному маслу. Задача при приготовлении биодизеля- удалить глицерин, заместив его на спирт. Этот процесс называется трансэтерификацией.

 Реакция в целом выглядит так,

Ch3OC=OR1
|
CHOC=OR2 + 3 Ch4OH → (Ch3OH)2CH-OH + Ch4COO-R1 + Ch4COO-R2 + Ch4OC=O-R3
|
Ch3COOR3

Триглицериды+метанол→ глицерол+эфиры,

Где R1, R2, R3 : алкильные группы.

 В результате применения метанола образуется метиловый эфир, в результате использования этанола- этиловый эфир.

 Из одной тонны растительного масла и 111 кг спирта (в присутствии 12 кг катализатора) получается приблизительно 970 кг (1100 л) биодизеля и 153 кг первичного глицерина.
Для начинающих лучше использовать метанол, с этанолом процесс идет чуть сложнее. Необходимо помнить о всех правилах работы с метанолом.
В качестве щелочи берется гидроксид калия КОН или гироксид натрия — NaOH. Для начинающих рекомендуется использовать именно NaOH, он очень гигроскопичен, его необходимо хранить плотно закрытым и при покупке, потряхивая банку, убедиться, что он не набрал влагу.

Правила работы со щелочами.

Необходимо также соблюдать правила безопасности при работе с гидроксидами (щелочами), избегать попадания в глаза, беречь от открытых источников огня, использовать при работе перчатки и защитные средства. Щелочь очень активно может реагировать с алюминием, оловом и цинком — для хранения щелочи нужно использовать стеклянную посуду, нержавеющую сталь или специальный полипропилен высокой прочности.

Обычно необходимое количество метанола составляет 20 % от масла по весу, например для использования 100 л отработанного масла потребуется 20 л метанола. При смешивании щелочи и метанола образуется метоксид, реакция экзотермическя, с выделением тепла.

Правила работы с метанолом.

Метанол-яд! Соблюдать максимальные меры предосторожности! Нельзя вдыхать пары, необходимо избегать открытых источников огня, использовать защитные средства для кожи, в случае случайного контакта промыть большим количеством воды. В процессе работы недопустимо присутствие детей и домашних животных!

 В процессе реакции масло просто нагревается до определенной температуры (для ускорения химической реакции) и добавляется смесь катализатора и спирта. Некоторое время смесь перемешивается и отстаивается. В результате успешной реакции смесь должна расслоиться, образуя биодизель в верхнем слое, называемый химически «эфир», затем слой, содержащий много мыла и на дне остается глицерин. Глицерин и мыльный слой затем отделяются, а биодизель промывается различными способами для удаления остатков мыла, катализатора и других возможных примесей. После промывок он обезвоживается для удаления остатков воды.

( биодизель в домашних условиях, биодизельное топливо своими руками )

При обычной температуре реакция проистекает очень медленно или совсем не идет. Нагревание, также как использование кислоты (основания) просто способствут ускорению реакции. Химия процесса одинакова как при работе с небольшими объемами в гараже, так и на больших промышленных мощностях.
При использовании отработанных растительных масел, необходима фильтрация сырья для удаления возможных примесей. Также важно удаление возможной воды для предотвращения гиролиза триглицеридов и образования солей жирных кислот вместо реакции трансэтерификации и образования биодизеля.
В домашних условиях это часто достигается простым нагреванием смеси до 120 °C, при этом вся имеющаяся вода выкипает. В течение этого процесса возможно разбрызгивание, для предотвращения чего операция должна проводиться в достаточно большой емкости, заполненной не более чем на две трети, закрытой, но неплотно.
В лабораторных условиях первоначальное масло просто перемешивается с осушающим агентом, таким как сульфат магния для удаления воды. После этого осушающий агент удаляется простой фильтрацией. Иногда вязкость масла не позволяет хорошо очистить его таким способом.

Шаги процесса





































































































Нейтрализация свободных жирных кислот.

Титрование масла.
При использовании свежего растительного масла количество используемой щелочи постоянно и составляет около 1 % от веса используемого масла. Это 3,5 грамма на литр растительного масла. Но при использовании отработанного масла (более закисленного, с другим содержанием Свободных Жирных кислот) необходимо рассчитать количество добавляемой щелочи, для чего проводят титрование. При титровании используется изопропиловы спирт (так как он не реагирует с маслом). Необходимо провести по меньшей мере, три титрования, чтобы избежать потом ошибок при использовании больших количеств реактивов. Титрованием определяется количество свободных жирных кислот, присутствующих в масле и количество щелочи, необходимое для их нейтрализации.В процессе титрования нужно быть уверенным, что все вещества сухие, и учитывать, что в результате смеситель немного нагреется.



Трансэтерификация.

Рассчитанное количество щелочи после титрования (обычно гидроксида натрия — NaOH) медленно при помешивании растворяется в избытке спирта (для более полного протекания реакции) и эта смесь смешивается с теплым раствором масла при нагревании (обычно около 50 °C) в течение нескольких часов (4-8) для прохождения реакции трансэтерификации. Реакционная смесь должна поддерживаться выше точки кипения спирта (около 70 °C), но в некоторых системах из соображений безопасности рекомендуется поддерживать диапазон температур от комнатной до 55 °C. Обычно время реакции составляет от 1 до 10 часов, и при нормальных условиях скорость реакции удваивается при повышении температуры реакции на 10 °C. Для предотвращения испарения спирта реакцию нужно проводить в закрытой емкости, но важно избегать плотно закрытой системы (опасность взрыва).



 После завершения реакции на дне осаждается глицерин. Биодизель должен быть цвета меда, в то время как глицерин темнее. При поддержании температуры около 38 С глицерин остается в жидком состоянии и может быть легко удален снизу смесителя отдельным шлангом.
Глицерин, полученный из отработанных масел обычно коричневый и твердеет при температуре 38 С, глицерин из свежего масла остается в жидком состоянии при более низких температурах. Его прекрасно можно использовать, как побочный продукт, предварительно выпарив из него метанол нагреванием до 65,5 С.



Удаление остатков мыла.

Обычно полученный биодизель содержит много растворенных остатков мыла от реакции ионов Na+ с водой. Этого можно попытаться избежать, выпарив предварительно всю воду и стараться не допускать воды при приготовлении метоксида. Важно использовать сухой смеситель. После получения биодизеля лучше дать ему отстояться в течение недели, таким образом все мыльные остатки оседают и уходят при последующей фильтрации. Другой метод заключается в неоднократной промывке водой этих остатков. При первом промывании лучше добавить слегка подкисленную винным уксусом воду, кислота доведет раствор до нейтрального, удаляя любую щелочь, присутствующую в растворе. Некоторые экспериментаторы используют технику «пузырьковой промывки», длительностью около 12 часов
При использовании этанола часто образется эмульсия, от которой можно избавиться просто отстаиванием, центрифугированием, или добавлением низкокипящего (то есть, легко удаляемого) неполярного растворителя, и дальнейшей фильтрацией. Верхний слой — смесь биодизеля и спирта- фильтруется. Избыток спирта можно удалить в процессе выпариванияили дистилляции, или экстрагировать водой, но после биодизель должен быть осушен с помощью осушающего агента.

Определение качества получившегося биодизеля.

Качество получившегося продукта определяется, прежде всего, на глаз и проверкой рН. Проверить кислотность можно с помошью лакмусовой бумажки или обычным лабораторным цифровым рН- метром. Он должен быть нейтральным, 7,0. На вид он должен выглядеть как чистое подсолнечное масло. Не допускается наличие никаких взвесей, примесей, частиц или замутнений. Мутность означает присутствие воды, которая удалается нагреванием, частицы необходимо отфильтровать через 5 микронный фильтр. После первого применения биодизеля обязательно следует проверить топливные фильтры.

Существует множество различных технологий первичной очистки масла с помощью адсорбентов. Также используются различные адсорбенты при очистке (промывке) готового биодизеля. Небходимо использовать фильтры для очитски воды после промывки биодизеля, которые отбирают типичные  загрязнители- спирты, кетоны, альдегиды, амины и аммиак, пестициды и гербициды, хлорорганические соединения, фенолы и масла, SО2, углеводороды, летучие соединения, сероводород, меркаптаны и промышленные растворители, другие загрязнители. После прохождения воды через фильтр возможно ее повторное использование  или сброс в канализацию.

ЭКОТОК

Получение биодизеля в домашних условиях,пальмовый биодизель,Биотопливо своими руками,рапсовый биодизель, экоток



www.specmachinery.ru
