Битумная мастика состав – Битумная мастика для крыши — описание, виды, как применять

Битумная мастика Технониколь: свойства, расход, применение

Несмотря на обилие материалов и так называемый «рай строителя», рынок не перестает искать новых фаворитов. И сегодня эта роль по праву принадлежит компании  Технониколь. Успешно зарекомендовавшая себя, перспективная корпорация, ключевая компетенция которой подразумевает производство материалов для гидроизоляции, занимает главенствующие позиции в своем сегменте рынка, как в России, так и в странах ближнего и дальнего зарубежья. Несмотря на стабильную популярность среди потребителя и только положительные потребительские отзывы о производимых материалах, компания не останавливается на достигнутом и продолжает активно совершенствовать производство продукции, основным компонентом которой является битум. Ассортимент компании постоянно расширяетсяи не органичивается производством битумсодержащих мастик, о характеристиках и применении которых мы расскажем в настоящей статье. Также мы поведаем о том, насколько продуктивным является сотрудничество специалистов-разработчиков корпорации Технониколь и практиков строительства, благодаря совместной работе которых достигаются технические характеристики материала, ничуть не уступающего европейским аналогам и, порой, во многом их превосходящего.

Содержание

1. Битумные мастики: обзор основных компонентов материала
2. Классификация битумных мастик по способу применения: как сделать правильный выбор?
3. Классификация битумных мастик по составу и их использование
4. Сферы применения битумных мастик
5. Расход битумной мастики: основные нормы
6. Особенности применения различных видов битумных мастик



Битумные мастики: обзор основных компонентов материала

Битумные мастики, с точки зрения структурного состава, представляют материал, характеризующийся многофункциональностью, что определяет его востребованность в самых различных отраслях строительства, среди которых основное место занимает кровельное дело и другие строительные манипуляции, целью проведения которых является защита помещения или поверхности от воздействия влаги. Основу мастики битумной гидроизоляционной Технониколь составляет битум —  искусственный или природный асфальтоподобный продукт переработки нефти и нефтепродуктов. Чтобы мастики, прозводимые на основе битумов могли выполнять свое функциональное предназначение – защиту поверхности от воздействия влаги – в битумную смесь добавляют полимерные компоненты, придающие мастике гидроизоляционные характеристики. Еще одним обязательным структурным компонентом описываемого материала считаются функциональные загустители, среди которых необходимо упомянуть мел, торфяную крошку и молотый асбест. Наличие подобных компонентов, заявленных производителем в составе мастики, гарантирует удобство ее использования, уменьшение  расхода и на порядок более высокие теплоизоляционные характеристики.

Классификация битумных мастик по способу применения: как сделать правильный выбор?

Обширное применение битумной мастики Технониколь в самых различных областях строительства определяет большое количество разновидностей материала, от правильного выбора которого зависит долговечность и эксплуатационные характеристики покрытия, но и его стоимость. Рассмотрим основные разновидности битумных мастик в соответствии со способом их применения:

Битумные мастики горячего использования

Представляют собой пластическую однородную массу, в основе изготовления которой используются асфальтоподобные продукты нефтепереработки с добавлением вяжущих наполнителей. Буквы А и Г на маркировке материала свидетельствуют о включении в состав мастик антисептических и гербицидных добавок. Перед применение горячую битумную мастику технониколь, цена за кв. метр которой считается определяющим фактором при ее выборе, разогревают до 160-190 градусов, после чего осуществляют ее нанесение в разогретом виде на поверхность, подвергшуюся предварительной грунтовке. После нанесения мастика образует прочное покрытие с высокой эластичностью, не имеющее склонности к усадке, что является отличительной особенностью горячей битумной мастики. Помимо этого, к достоинствам горячей битумной мастики относят ее «непористую» структуру, эффективность использования при температурах ниже нуля, а к недостаткам —  дополнительный расход энергии при подготовке мастики, а также большие трудозатраты и высокий риск возникновения пожаров;

Мастики битумные холодного применения

В виду упрощенной технологии использования, данная разновидность битумных мастик характеризуется большей популярностью среди потребителей. Учитывая это, использование мастик, изготовление которых базируется на использовании битумов,  холодного применения постепенно становится привычным  способом обустройства битумной гидроизоляции. Это обусловлено рядом неоспоримых достоинств данной разновидности продукции, производимой компанией Технониколь, основными из которых являются следующие:

• Отсутствие необходимости в предварительном нагреве существенно упрощает работы по нанесению мастики;
• Изготовление битумных мастик обширной цветовой гаммы, достигаемое за счет включения в состав мастики специальных красящих  пигментов;
• Достижение необходимой консистенции благодаря добавлению растворителя, что актуально для холодных мастик на растворителях;
• Уникальный состав мастик холодного использования позволяет получить гидроизоляционный слой, устойчивый к воздействию не только атмосферных осадков и температурных перепадов, но и к повреждающему действию ультрафиолетового излучения;
• Используя битумную мастику Технониколь, вы обеспечиваете длительный межремонтный эксплуатационный период кровли, который в той или иной мере определяет длительность срока службы сооружений и других конструкций, задействованных в строительстве.

Различают две группы битумных холодных мастик, принципиальные различия в составе которых, обуславливают необходимость их более подробного рассмотрения. Мастики холодного применения делятся на:

• Холодные битумные мастики, изготовленные на растворителях;
• Холодные битумные мастики, изготовленные на водной основе, или так называемые битумные эмульсии.

Первая изначально готова к применению и подходит для организации  гидроизоляции обмазочного типа, обустройство которой актуально даже при отрицательных температурах. Наличие в составе мастики растворителя приводит к его мгновенному испарению и образованию монолитного слоя гидроизоляции. Основное применение холодной мастики заключается в организации гидроизоляционного слоя кровли. Несмотря на то, что мастика высыхает через 12-24 часа после ее нанесения, окончательные свойства она приобретает не ранее, чем через неделю.

Холодная битумная мастика, изготовленная на водной основе (битумная эмульсия) производится с использованием высокотехнологичных установок и современных материалов, среди которых основная роль отводится полимерам и эмульгатору. В отличие от горячих мастикя и холодных мастик, изготовленных с использованием растворителя, применение битумной эмульсии способствует организации экологически чистой и безопасной гидроизоляционной системы кровли. После нанесения битумной эмульсии, которая является ноу-хау корпорации Технониколь, вода испаряется, после чего образуется монолитный гидроизоляционный слой высокой прочности.

Для битумных эмульсий характерны следующие преимущества:

• Более удобный процесс нанесения;
• Абсолютная нетоксичность в виду отсутствия в составе мастики растворителя;
• Пожаро-и взрывобезопасность, что обуславливает возможность использования битумной эмульсии внутри жилых помещений;
• Более короткое время полного высыхания;

Несмотря на широкий спектр достоинств, для битумной эмульсии свойственно единственное ограничение, одновременно являющееся ее недостатком – сезонность указанного продукта, производимого корпорацией.

Действительно, битумные эмульсии запрещается хранить и проводить с ними необходимые манипуляции при температуре ниже 5 градусов выше нуля, что обусловлено потерей эксплуатационных характеристик и распадом битумной эмульсии при переходе воды в твердое агрегатное состояние.

Классификация битумных мастик по составу и их использование

По составу все разновидности битумных мастик можно классифицировать следующим образом:

• Однокомпонентные битумные мастики, при использовании которых полный набор свойств готового гидроизоляционного покрытия происходит после полного испарения воды или других второстепенных компонентов;
• Двухкомпонентные битумные мастики демонстрируют свои свойства лишь после добавления второго компонента, чаще всего это отвердитель.

В соответствии с исходным компонентом мастики выделяют:

• Битумные мастики, технология производства которых не подразумевает их модификацию полимерами. Данную разновидность нежелательно использовать для обустройства кровли, тогда как они безупречно подойдут для гидроизоляции фундаментов, так как в этом случае на нее не будут оказывать влияние частые перепады температур;

• Битумно-полимерные мастики – самый распространенный вид битумной мастики, предназначенный в основном для устройства кровельной гидроизоляции, а также для приклеивания рулонных  материалов для кровли. Помимо своего основного назначения, битумно-полимерная мастика может использоваться для обустройства гидроизоляции фундаментов;
• Битумно-резиновые мастики, в структуру которых включена резиновая крошка, редко используются для обустройства кровельной системы, в виду параметров резиновой крошки, неподходящих для работы с кровельными системами;
• Полимерные мастики – ноу-хау современной строительной химии, что обуславливает их высокую стоимость и меньшее распространение в сфере строительства. Однако их высокие механические, гидроизоляционные, эксплуатационные (заявленный срок службы более 20 лет) характеристики и устойчивость к ультрафиолету без дополнительной защиты пророчат полимерным мастикам большое будущее.

Сферы применения битумных мастик

Систематизируя вышесказанное, обозначим основные сферы применения битумной продукции корпорации Технониколь.

• Обустройство мастичной кровли, а также ремонтные работы с битумно-полимерной и битумной кровлей;
• Что касается защиты кровли, применение битумной мастики актуально для укрепления битумной черепицы и рулонных кровельных материалов, защиты кровли от перегревания и воздействия ультрафиолета, а также для нанесения консервационной окраски;
• Обустройство кровли – не единственная сфера применения битумной мастики, которая также с успехом может использоваться для монтажа гидроизоляционного слоя различных строительных конструкций, таких как сваи, фундаменты и подвалы;
• Антикоррозийная защита фундамента и приклеивание теплоизоляционных плит – все это осуществляется с помощью битумной мастики;
• Обустройство и ремонт внутренних помещений также не обходится без использования битумной мастики. В данной сфере битумная мастика используется для обустройства гидроизоляции помещений, характеризующихся ограниченной вентиляцией, например, санузлов, ванных комнат, гаражей и лоджий;
• Монтаж гидроизоляции террас и бассейнов – еще одно направление использования битумной мастики Технониколь.

Расход битумной мастики: основные нормы

Расход битумной мастики зависит от способа ее применения и типа материала, на который будет осуществляться ее нанесение. Мастика холодного типа изготавливается на основе воды или растворителя, а ее нанесение осуществляется без предварительного нагревания. Нанесение мастики горячего типа обеспечивает слой, для которого не характерна усадка, в связи с чем, после нанесения он практически не изменяет свою толщину. Кроме того, расход битумной мастики зависит от вида работ, осуществляемых при ее использовании. Например, в процессе склеивания поверхностей расход битумной мастики составляет не менее 0,8- 1 кг на 1 кв. метр поверхности, тогда как при обустройстве гидроизоляционного слоя толщиной 1 мм эта цифра увеличивается до 2-3 кг на кв. метр.  А если толщина гидроизоляционного слоя составляет 2 мм – и того больше 3,5-3,8 кг на кв. метр в сухом остатке.

Битумная мастика Технониколь  является одним из самых популярных материалов на современном строительном рынке в своей сфере. Как заявляют производители, она полностью готова к использованию без предварительной подготовки, подразумевающий модификацию каучуком, наличие минеральных наполнителей, растворителей органического происхождения и других технологических добавок. Благодаря уникальному составу битумной мастики Технониколь, покрытие, образующееся при ее использовании, характеризуется не только высоким сцеплением с основой, но и повышенной эластичностью, влаго- и теплостойкостью. Расход битумной мастики Технониколь составляет 2,5-3,5 кг на кв. метр при обустройстве гидроизоляционного слоя и 1 кг при склеивании рулонных материалов.

Особенности применения различных видов битумных мастик

Горячие битумные мастики: особенности нанесения

Мастика, относящаяся к серии МБК-Г, что расшифровывается как «мастика битумная кровельная горячая» считается продуктом эконом-класса.  Ее состав включает окисленный битум и несколько минеральных наполнителей и придает готовому продукту не только высочайшую проникающую способность, но и отличные водооталкивающие свойства. Горячие мастики изготавливают и реализуют в брикетах, которые упаковывают в специализированные крафт-мешки, характеризующиеся наличием силиконизированного внутреннего слоя. Несмотря на то, что отличительной особенностью таких мастик является низкая цена, в процессе их использования необходимо четко следовать всем правилам.

Последовательность действий следующая:

• Рабочую поверхность очищают от загрязнений;
• Мастику необходимо подогреть до температуры 150-190 градусов;
• Затем ее  наносят на поверхность, используя валик или кисть;
• Нанесенный материал разравнивают с помощью гребка.
• Таким образом, использование горячей битумной мастики способствует надежности, целостности и длительному эксплуатационному сроку кровельной системы.

Холодные битумные мастики: особенности нанесения

Особенностью холодных битумсодержащих мастик является их готовность к использованию без осуществления каких-либо подготовительных мероприятий. Независимо от разновидности холодной мастики, будь то битумная эмульсия или битумная мастика на растворителе, нанесение холодной мастики на изолированную поверхность осуществляется без каких-либо особенностей.

На сегодняшний день корпорация Технониколь предлагает потребителя обширный ряд битумных мастик, призванных с успехом решить проблемы гидроизоляции подземных и надземных сооружений. Например, большой популярностью пользуется универсальная битумно-полимерная мастика Технониколь № 21, предназначенная для обустройства  ремонта всех видов мастичных кровель, а также для решения различных проблем, связанных с обустройством гидроизоляции.

Последовательность действий при нанесении холодной битумной мастики:

• Поверхность, которая нуждается в проведении гидроизоляционных мероприятий, очищают от различных загрязнений, таких как пыль, грязь, жир и лед. Чтобы произвести очистку поверхности от мелкого мусора, используют метлы из полипропилена  различные щетки, предназначенные для уборки;
• Далее сухую и чистую поверхность обрабатывают праймером (корпорация Технониколь предлагает потребителю, заинтересованному в качественной гидроизоляции, специализированный праймер Технониколь). Цель данного мероприятия – достижение наибольшего сцепления изолируемого основания и мастики. В связи с этим распространено использование праймера битумного, в процессе подготовки изолируемых поверхностей, таких как бетонные плиты, цементно-песчаная стяжка, перед непосредственной укладкой самоклеящихся и наплавляемых гидроизоляционных кровельных материалов;
• Мастику тщательно перемешивают до состояния однородной массы;
• Затем ее наносят послойно, используя кисть, валик или шпатель, а также с помощью наливного метода, после чего тщательно разравнивают посредством специального гребка для достижения равномерного гидроизоляционного слоя. При этом слой материала не должен превышать 1,5 мм, а каждый последующий слой наносят после окончательного высыхания предыдущего. Чтобы обеспечить эффективную гидроизоляцию строительных конструкций, наносят два слоя битумной мастики;

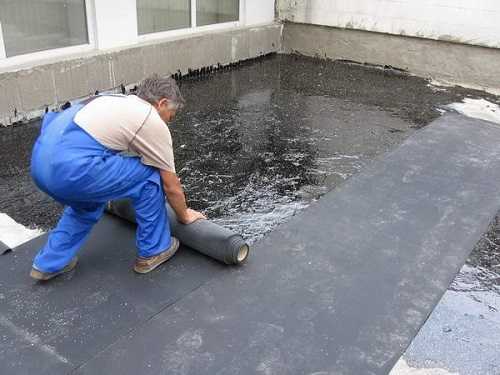

• Осуществив вышеуказанные мероприятия, переходят к приклеиванию рулонных материалов.
• Расход битумной мастики при обустройстве мастичной кровли может варьировать от 3,5 до 5,7 кг на кв. метр поверхности.

Осуществляя работу с мастиками, необходимо следовать всем правилам безопасности, обозначенным производителем. Работы, подразумевающие использование мастики, запрещено проводить в помещениях, характеризующихся отсутствием эффективной вентиляции. Также положено соблюдать правила пожаробезопасности, запрещающие проведение работ с мастикой вблизи источников огня.

Более детально с нанесением битумной мастики можно ознакомиться, прочитав инструкцию, которую производитель размещает на этикетках или в сопроводительной инструкции.

strport.ru

Мастика битумная холодного применения своими руками



Мастика считается достаточно крепким связующим стройматериалом. При ее помощи можно исполнять герметизацию стен, потолков, полов, окон, делать укладку плитки и изоляцию от влаги. Делается мастика в жидкой или пастообразной форме, а еще виде насыщенной клеевой массы. Сегодня на рынке часто можно встретить готовенький порошковый состав, который остается только развести водой перед самим использованием.

Виды битумных составов

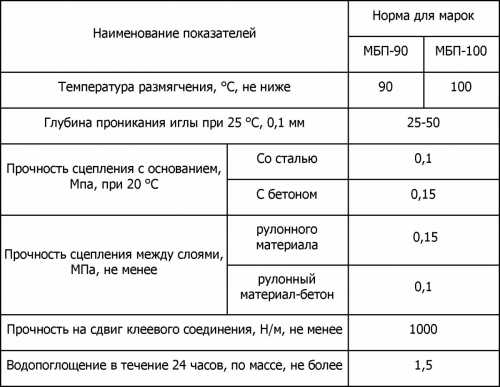

Полностью все разновидности мастик владеют большими адгезионными качествами и многие из них сходны по собственному составу. Для подбора нужного вида материала следует сначала расценить поверхность и вид работ.

Мастика на битумной основе — это сегодняшний и комфортный в работе материал для гидроизоляции, какой обширно применяется при устройстве крыши, паро- и гидроизоляции, а еще при отделке межэтажных перекрытий. Данный вариант складывается из битумного вяжущего вещества, гербицидов, антисептиков и наполнителей.

У мастики на основе битума есть множество хороших качеств, а собственно:

• гибкость, превосходная растягиваемость и восстанавливаемость;
• большая термоустойчивость;
• долговечность и прочность.

Водоизоляционная. Формируется на основе мастики на основе битума в виде полужидкой пасты готовой к использованию. В ее состав входят разные минералонаполнители, битумные эмульсии, специализированные добавки на основе искусственных смол.

Данный материал владеет всеми параметрами мастики на основе битума, но его механическая крепость намного выше. Материал применяется с целью проведения гидро-изоляции стен, кровель, фундаментов, балконов, труб, цементных или железных желобов.

Холодная битумно-кукерсольная. Делается из лака кукерсоля и раствора сланцевой смолы. Для улучшения параметров, в состав битумных мастик вводят латексные эмульсии на основе диспергированного каучука. Такого рода материалы именуются битумно-латексными и применяются для крепежа покрытий для кровли.

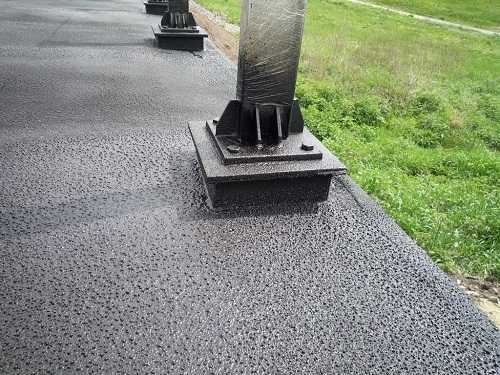

Кровельная. Также зовется наливной крышей и может применяться как самостоятельный материал для кровли. Мастика изготавливается в виде вязкой равномерной массы, какая наноситься на поверхность при помощи разбрызгивателя или кистью.

При эксплуатации кровельной мастики не остается соединений и швов, так как формируется цельное, монолитное покрытие. Этим материалом для изоляции может покрываться сталь, рубероид, бетон и другие материалы. Также кровельной мастикой исполняют ремонт устаревшей крыши, герметизацию соединений и швов.

Покрытие из этого материала владеет такими плюсами:

• большая прочность;
• стойкость воздействиям атмосферы;
• устойчивость к солнцу и перепадам температуры;
• гибкость;
• антикоррозийность;
• малозаметный вес.

Битумно-каучуковая. Производится в виде равномерной массы чёрного цвета готовой к использованию. В состав входит смесь сортов нефтяного битума, искусственный каучук, резиновая крошка маленькой фракции, минеральные наполнители, натуральные смоляные кислоты, целевые добавки и разные растворители.

Данный материал достаточно гибок, владеет хорошей теплоустойчивостью и выдержит перепады температур от -30?C — +130?C. Также он применяется для работ по ремонту мастичных крыш и создает роль клея при эксплуатации рулонных материалов для кровли и для изготовления гидро-изоляции системы и строений.

Полимерная мастика. Это быстросохнущий чистый в экологическом плане битумный материал на основе воды, улучшенный специализированными полимерами. Применяется для обмазочной гидро-изоляции сооружений под землей, покрытию герметиком канализации и колодцев. После того как нанесли на поверхность мастика образовывает влагонепроницаемую резиновую пленку, которая имеет достаточно большой эксплутационный период.

Герметизирующая мастика. Изготавливается в виде насыщенной белой массы, применяемой для покрытию герметиком соединений, щели, трещин и швов в железобетонных и бетонных системах. Владеет хорошей адгезией к металлу, дереву и бетону. После полного засыхания мастики можно ее отделать лако-красочными покрытиями.

Огнеупорная. Данная мастика изготавливается в форме вязкой пластичной массы серого цвета. Делается из вяжущего неорганического вещества с добавкой силикатных добавок и минеральных наполнительных. Данная мастика применяется для изолирования печей и газоходов и выдержит температуру до +1600?C.

Нетвердеющая герметизирующая мастика. Однородная вязкая масса, складывающаяся из нескольких вариантов каучука, наполнителей и пластификаторов. Продается в брикетах и применяется для покрытию герметиком внешних стен, уплотнения оконных и дверных блоков в месте примыкания к стенке.

Многофункциональная. Это равномерная масса из битума и разных наполнителей. Мастика предназначен с целью проведения водоизоляционных и работ связанных с кровлей, создания антикоррозийной защиты разных систем и трубо-проводов. Также при помощи многофункциональной мастики можно склеивать разные строительные материалы.

Шумоизоляционная. Распыляемая масса владеющая отличными вибропоглащающими и звукоизоляционными параметрами, произведенная на основе водной дисперсии искусственных смол с прибавление противовоспламенителных элементов.

Мастика бутил-каучуковая. Данный материал изготавливается из экологично надежных элементов и не подвергается гнилостным процессам. Мастику обширно применяют для создания изоляции систем вентиляции.

Акриловая водоизоляционная. Особенно популярный материал, который выполняет при нанесении на поверхность влагонепроницаемую пленку и оберегает покрытие от плесени, сырости и коррозии. Владеет большой крепостью, легкость применения и применяется только для покрытию герметиком в середине помещений.

Эпоксидная. Этот материал изготавливается в форме насыщенной массы из битумной смолы, растворенной в органическом разжижителе, наполнителя и сухого пигмента с пластификатором. Перед самим использованием в мастику прибавляют отвердитель. Благодаря подобному материалу выходят достаточно крепкие и износостойкие полы производственных цехов, а еще он применяется в виде клеевого средства.

Полиуретановая двухкомпонентная. Жидкая масса белого цвета, не имеющая аромата и образующая после того как нанесли добротное гибкое покрытие. Двухкомпонентная полиуретановая мастика применяется для гидро-изоляции резервуаров воды для питья, помещений и водопроводных труб с высокой влагой.

Нанисение мастики

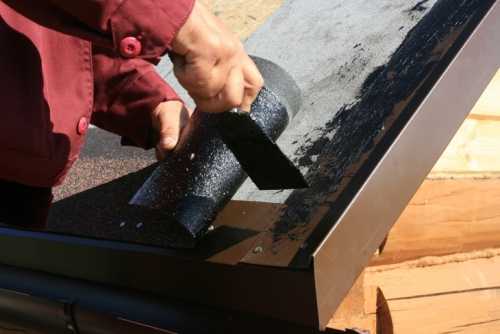

Мастики на битумной основе наносят как ручным вариантом, с помощью кисти или валика, так и механическим, с использованием специализированного воздушного разбрызгивателя.

Оба эти варианта нанесения считаются достаточно технологичными и дают хорошую возможность делать работы которые связаны с устройством крыши достаточно без проблем и легко не зависимо от угла уклона плоскости крыши. Это в специфики видно при устройстве крыш, владеющих приличным числом примыканий и разных компонентов.

Во время покрытия на кровле шахт, труб, конструкций несущего типа и так дальше рулонными материалами требуется расходовать очень много времени и сил на кройку кусочков материала порой достаточно сложной формы, тогда как мастики в данном случае дают возможность исполнять покрытие определенно так же, как и на идеальных поверхностях. И поэтому мастики в данном отношении имеют конкретные плюсы перед рулонными материалами.

Расход мастики на основе битума на 1м²

Нереально хорошо планировать работы и составить смету, не зная, сколько материала нужно для отделки 1м². Чтоб установить расход мастики, легче всего взглянуть на этикетку, а если на ней этих данных нет, то, как минимум, пишется оптимальный по минимуму материала для нанесения одного слоя. И поэтому очень легко будет своими руками сосчитать нужное кол-во материала. По большей части мастики на 30-70% складываются из летучих растворителей, что означает аналогичный процент усадки битумного состава после его нанесения.

В среднем расход материала на 1м²

Гидрозащита фундамента

2-4 килограмм/м2

Устройство крыши

3,5-6 килограмм/м2

Приклеивание рубероида

1-2 килограмм/м2

Техника безопасности

Так как многие растворители, используемые для изготовления мастик, достаточно ядовиты и довольно легко загораются, то в работе с подобными материалами необходимо держаться конкретных мер безопасности. Мастики на битумной основе должны приготовляться в помещении с отличной приточно-вытяжной системой вентиляции, в исключительном случае, на отрытом воздухе.

В работе с мастиками из битума на чистом воздухе непременно применение защитных очков и респиратора, а в помещениях закрытого типа — противогазы. После любого часа работы в помещениях закрытого типа следует делать перерыв на 15-20 минут и проводить его на чистом воздухе.

Чтоб устранить высокое туманообразование при механизированном варианте работы с мастиками, нужно распылитель держать строго перпендикулярно плоскости и не далее чем 0,5 метра от нее. После работы с подобными материалами следует прекрасно вытереть руки, после этого помыть их с мылом и тёплой водой.

Внимание! Курение на участках работы с мастиками из битума категорически воспрещено.

Работы, вызывающие искрение или просящие применение открытого огня обязаны производится на расстояние не меньше 25 метров от места применения битумных составов. В помещениях, в каких проводятся работы с мастиками, требуется использование электрического оборудования только взрывобезопасного типа.

Похожие статьи

kvartal-club.com.ua

Битумная мастика своими руками: особенности изготовления

Кровля

Такой материал, как битумная мастика довольно часто используется в строительной сфере, ведь помимо гидроизоляционных свойств, за счет данного компонента можно существенно улучшить адгезию (сцепляемость) материалов различных групп. Именно из этих соображений, битумная мастика становится незаменимым атрибутом при проведении кровельных работ, для гидроизолирования фундамента, в процессе строительства дорожных покрытий.

Так может ли быть изготовлена битумная мастика своими руками? Ответ на этот вопрос и будет темой данной статьи.

Виды битумных мастик

В настоящее время активно используется несколько типов битумных мастик, если же рассматривать наиболее популярные варианты, то целесообразно выделить следующие из них:

— Горячая мастика изготавливается путем растопления обычного битума с добавлением пластификатора и связующего материала (должна получиться однородная масса). Причем перечень стройопераций, в которых может применяться данная смесь весьма разнообразен. Ведь горячую мастику с успехом используют для кровли сооружений, с целью фиксации напольных покрытий (древесный паркет, линолеум на тканевой основе), в качестве гидроизолирующего слоя для конструкций ограждения.

Безупречным преимуществом указанного материала выступает его невысокая стоимость и великолепные гидроизоляционные характеристики. Тогда как к минусам можно отнести низкую устойчивость к изломам (хрупкость) и необходимость использования материала только в разогретом состоянии.

— Холодная мастика включает в свой состав нефтяной битум и растворяющие его компоненты (скипидар, латекс и т.п.). Применяться указанный материал может даже при температуре  30 — 40°C.

Подготовка к работе

Перед тем как приступить к реализации запланированного, следует выполнить серию работ подготовительного характера. Ведь не секрет, что в растопленном состоянии битум легко воспламеняется, ввиду чего в первую очередь следует подготовить место проведения работ. А именно сформировать устойчивую платформу, на которой будет располагаться емкость для приготовления мастики. Для данных целей вполне оправдано использовать огнеупорные кирпичи.

Далее следует подготовить резервуар, в котором и будет осуществляться процесс варки битумной мастики. Причем учитывая технологические особенности процесса (продолжительная длительность), более оправдано для указанных целей применять толстостенный (3мм толщиной) резервуар с крышкой. Ведь именно в таком случае тепло будет наиболее равномерно распределяться по всей структуре материала, а сам битум в процессе варки не будет пригорать к стенкам сосуда.

Также на этапе подготовки рекомендуется очистить битум от всевозможного мусора (песок, механические включения) и раздробить крупные куски на небольшие фракции.

Как изготовить горячую битумную мастику своими руками

Перед началом приготовления мастики следует заготовить следующие ингредиенты в заданных пропорциях:

• Основной наполнитель – нефтяной битум – 85%;
• Пластификатор (можно использовать отработанное машинное масло) – 5%;
• Армирующая добавка (в качестве нее могут использоваться такие наполнители как асбест,  минвата, опилки и даже мох) – 10%.

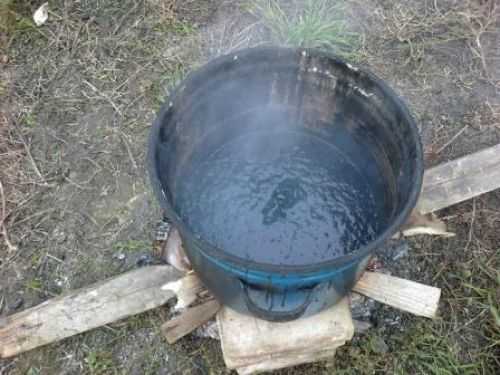

Далее, следует надежно установить емкость для варки битума на заранее подготовленный постамент, причем выполнить это необходимо таким образом, чтобы исключался прямой контакт пламени с мастикой.

В дальнейшем процесс варки материала реализуется по следующему алгоритму:

1. В резервуар (котелок или ведро) укладываются размельченные и очищенные от мусора куски битума из такого условия, чтобы их доля не превышала 60% от объема емкости;
2. Путем разведения огня обеспечивается поддержание высокой температуры для растопления битума;
3. После того, как битум преобразовался в жидкую субстанцию в процессе варки, его следует периодически перемешивать деревянной лопаткой, исключая тем самым образование нагара;
4. Одновременно с помешиванием следует своевременно снимать с жидкой смеси, образующуюся пену;
5. После того, как поверхность мастики станет гладкой, в состав допускается вводить наполнитель и пластификатор. Причем делать это необходимо небольшими партиями, обеспечивая предварительную очистку и просушку вводимых ингредиентов;
6. Варить битумную мастику следует в течение трех часов при температуре около +190 ⁰С.

Если же говорить об особенностях нанесения готового материала, то делать это необходимо при температуре мастики в пределах +120 ⁰С, для чего может потребоваться периодический подогрев всего состава.

Рекомендации по приготовлению битумной мастики

Во-первых, время приготовления битумной мастики должно составлять как минимум 3 часа.

Во-вторых, для получения качественной и однородной субстанции, очень важно поддерживать заданный температурный режим (около +190 ⁰С) и не допускать существенных температурных перепадов. Следует учитывать тот фактор, что существенное повышение температурного режима может привести к термическому разложению ингредиентов и как следствие вызывать порчу строительного продукта. Узнать о состоянии перегрева материала можно косвенным (визуальным) методом, так как именно при перегреве на поверхности мастики появляются желто-зеленые разводы и пузыри.

В-третьих, использовать готовую мастику рекомендуется в течение 24 часов после ее приготовления. Ну а для того, чтобы материал легко наносился на заданную поверхность перед его использованием желательно пропустить жидкую мастику через металлическое сито.

Ну и конечно же важным фактором при проведении работ является полное соблюдение правил техники безопасности и осторожное обращение с быстровоспламеняющимися материалами. Для пущей уверенности, место проведения работ желательно оборудовать емкостями с песком.

Как сделать грунтовку для битумной мастики

Безусловно, для достижения желаемого результата, наносить битумную мастику непосредственно на неподготовленные основания не совсем оправдано, так как в таком случае не будет обеспечена требуемая адгезия материалов. Ввиду чего специалисты рекомендуют обеспечить предварительное грунтование, отделываемых поверхностей при помощи специальных составов. Ну а приготовить такую грунтовку самостоятельно не составит особых усилий.

Для данных целей необходимо разогретый до +70°С битум смешать с бензином в соотношении 1 к 3. Причем для получения наиболее качественного грунтовочного состава желательно вводить жидкий битум в бензин небольшими порциями, обеспечивая его полное растворение. Ну  а для того, чтобы в грунтовке для битумной мастики не было посторонних включений (песок, мусор и т.п.), перед введением, битум желательно пропустить через металлическое сито.

Если же говорить о технологии нанесения грунтовки, то желательно производить данную процедуру в несколько этапов (2 — 3), обеспечивая нанесение каждого последующего слоя только после высыхания предыдущего (обычно в течение 10 – 15 минут).

Читать еще:

Битумная мастика своими руками: особенности изготовления

Виды черепицы для кровли

Усредненный минимальный уклон кровли

Теплоизоляция крыши: основные рекомендации

Видеообзор о приготовлении горячей битумной мастики

Если Вам понравился материал буду благодарен, если порекомендуете его друзьям или оставите полезный комментарий.

Добавить комментарий

domgvozdem.ru

Состав — битумная мастика — Большая Энциклопедия Нефти и Газа, статья, страница 1

Состав — битумная мастика

Cтраница 1

Составы битумных мастик, а также толщину битумной шпаклевки устанавливают проектом. Установленный проектом слой шпаклевки наносят не менее, чем за три приема. Толщина слоя, нанесенного за каждый прием, должна быть не более 2 мм.  [1]

Состав битумной мастики подбирает лаборатория в зависимости от установленной проектом температуры размягчения покрытия и температуры наружного воздуха при производстве работ.  [2]

В состав битумной мастики входит битум марки БН-IV. Битум — ая мастика подбирается в лаборатории в зависимости от температуры наружного воздуха. В зимнее время при температуре на-эужного воздуха ниже 5 С в битумную мастику вводят пластификатор — зеленое масло или осевое масло в количестве 5 % от общего веса мастики. В последнее время в качестве изоляционного покрытия применяют битумно-резиновую мастику. В ее состав входят, вес. В зимнее зремя вводят также пластификатор ( зеленое и осевое масло) в ко-пичестве до 5 % от общего веса мастики.  [3]

В состав битумной мастики входят битум марки БН-IV и наполнитель. Битумная мастика подбирается в лаборатории в зависимости от температуры наружного воздуха. В зимнее время при температуре наружного воздуха ниже 5 С в битумную мастику вводят пластификатор — зеленое масло по ГОСТ 2985 — 51 или осевое масло по ГОСТ 610 — 48 марки 3, в количестве 5 % от общего веса мастики. Битумная мастика с пластификатором имеет меньшую температуру размягчения и большие растяжимость и проницаемость.  [4]

Пластификаторы вводят в состав битумной мастики для придания ей повышенной пластичности при отрицательных температурах.  [5]

При ремонте трубопроводов состав битумной мастики применяется такой же, как и при строительстве новых нефтегазопроводов.  [6]

В зимнее время в состав битумной мастики вводят осевое масло в количестве 3 % по весу.  [7]

При защите магистральных трубопроводов от грунтовой коррозии в состав битумной мастики в ряде случаев вводят руб-ракс. Рубракс является высокоплавким эластичным специально обработанным битумом. Изготавливают его продувкой воздухом при высокой температуре смеси гудрона, содержащего щелочь, и мазута. Гудрон получают из бакинских нефтей на вакуумных мазутоперегонных установках.  [8]

Во ВНИИСТнефть ( Миннефтепрома) было предложено вводить в состав битумной мастики пластификатор ( дизельное топливо или автотракторное масло) и бандажировать мастику поливинилхлоридными лентами.  [9]

При защите магистральных трубопроводов от грунтовой коррозии в ряде случаев в состав битумной мастики вводят рубракс, благодаря высокой его тугоплавкости. Как самостоятельный защитный материал для изоляции трубопроводов рубракс не применяют. Одним из недостатков рубракса является значительная усадка его при охлаждении. При нанесении изоляционного покрытия из 100-процентного рубракса по битумной грунтовке наблюдается плохая прилипаемость его к металлу, а при обертывании его крафт-бумагой глубокие трещины. Крафт-бумага, имеющая влажность 9 %, соприкасаясь с расплавленным руб-раксом при температуре 200 — 2.10, быстро высыхает, дает усадку и усиливает трещинообразование изоляционного покрытия из рубракса, особенно в местах яахлеста бумаги.  [10]

В холодное время ( при температуре ниже 5 С) в состав битумной мастики вводится осевое масло ( по ГОСТ 610 — 48) в количестве 3 % по весу.  [12]

Необходимо отметить, что не каждый сорт каучука одинаково эффективен в составе битумных мастик по наличию упруго-пластических свойств, поэтому при подборе состава гуммированной битумной мастики очень важно правильно сочетать компоненты.  [13]

Конструкция изоляционного покрытия зависит от типа изоляции, числа слоев материалов, состава битумной мастики и от материала армирующих оберток.  [14]

Страницы:      1    2

www.ngpedia.ru

характеристики составов холодного и горячего применения

Компания Технониколь – один из фаворитов среди производителей гидроизоляционных материалов. Продукция разрабатывается специалистами корпорации совместно с практикующими строителями. Битумная мастика Технониколь – материал, технические характеристики которого не уступают европейским аналогам, а по отдельным показателям даже превосходят. Благодаря уникальному составу образует эластичное, устойчивое к внешней среде гидроизоляционное покрытие.

Для образования прочного эластичного защитного покрытия поверхность заливают жидкой смесью, затем выравнивают гребками

По составу мастики бывают однокомпонентными и двухкомпонентными. Первые проявляют свои свойства после испарения воды или других компонентов, вторые – после добавления отвердителя. По исходному компоненту делятся на:

• Битумные, не модифицированные полимерами.
• Битумные с добавлением полимеров.
• Битумно-резиновые.
• Полимерные.

Основой защитных покрытий является битум – асфальтоподобное вещество, получаемое при переработке нефти и нефтепродуктов. Для придания эластичности и защитных свойств в него добавляют полимеры. Плотность, твердость и устойчивость к низким температурам придает минеральная вата, асбестовая пыль, комбинированная зола, кирпичные, известняковые и кварцевые порошки. Стойкость к изгибам обеспечивают волокнистые наполнители.

Обязательный компонент – загустители, в их качестве используется мел, молотый асбест,  торфяная крошка. Добавки уменьшают расход, улучшают свойства и удобство нанесения материала. Благодаря разнообразной структуре и характеристикам битумные смеси являются многофункциональными, востребованными во многих областях строительства. Обширное использование определяет их разновидности.

Битумные смеси классифицируются по составу и способу применения. Одни из них наносятся в горячем, другие в холодном виде. От правильного выбора зависят эксплуатационные характеристики, долговечность и стоимость покрытия.

Гидроизоляция горячего применения ↑

В состав горячей мастики входит битум, полимерные наполнители, минералы. Примером такого покрытия является Технониколь 41 – продукт, совместимый со всеми гидроизоляционными материалами популярной марки. Используется при обустройстве и ремонте кровли, для заделки выбоин и трещин в асфальтовых, цементных стяжках, в местах касания кровли и труб, на стыках, при установке воронок для водостоков. Горячая смесь перед нанесением требует разогрева в битумоплавильной установке при температуре 160-190°С.

Перед нанесением смесь подогревают до требуемой консистенции в специальной битумоплавильной установке

Мастика холодного применения и ее преимущества ↑

Упрощенная технология нанесения и другие преимущества холодной гидроизоляции сделали ее необычайно востребованной. Ее популярность в том, что она:

• наносится при минусовой температуре;
• не требует постоянного разогрева, что значительно упрощает рабочий процесс;
• представлена в разных цветовых оттенках;
• для изменения консистенции в нее добавляют растворитель, что является актуальным для составов с растворителем;
• образует надежный защитный слой;
• увеличивает период между ремонтами кровли и прочих конструкций.

Битумные холодные мастики представлены двумя основными группами: на растворителях и на водной основе.

Гидроизоляция холодного применения выпускается готовой к применению. Благодаря наличию в ее составе мгновенно испаряющегося растворителя, образуется монолитный защитный слой.

Универсальная смесь Технониколь 21 ↑

Универсальная битумная мастика – готовая к применению смесь для кровли и строительных конструкций.

Ее особенности:

• Наносится при температуре от – 10 до + 40 градусов. При минусовой температуре затвердевшую смесь разогревают.
• Для высыхания одного слоя потребуется 12 – 24 часа. Чем толще слой, тем дольше он высыхает. Необходимые защитные свойства приобретает через 7 суток.
• Расход на один квадратный метр составляет 2,5-3,5 кг/м², при использовании в качестве клея – 1 кг, для кровельных работ – 3,8-5,7 кг/ м².
• Образует прочный защитный слой, увеличивающий эксплуатационный срок сооружений.

Образует прочное, быстросохнущее покрытие, повышающее долговечность строительных конструкций

Перед использованием состав тщательно перемешивают. Поверхность для нанесения гидроизоляции очищают от пыли, масляных разводов и других загрязнений. Наносят кистью или шпателем послойно. Для гидроизоляции кровли ее выливают и равномерно распределяют специальными гребками. Материал  обладает превосходной адгезией, образует эластичный и надежный защитный слой.

Защищает от проникновения влаги бетонные и металлоконструкции, заглубляемые в землю сваи и фундаменты, крыши зданий, поверхности в бассейнах, ванных и душевых. При обустройстве мастичных кровель применяется в сочетании с рубероидом и стеклотканью или без них. Технониколь 21 обрабатывают металлические поверхности, включая автомобильные кузова и водопроводные трубы, нуждающиеся в антикоррозионной защите.

Особенности гидроизоляции Технониколь 24 ↑

В состав входит нефтяной битум, растворитель, минеральные  наполнители и технологические добавки. Отсутствие полимеров делает материал менее эластичным, поэтому его относят к категории жестких мембран. Область использования не ограничивается бетонными и железобетонными фундаментами и другими строительными объектами. Ее применяют и для антикоррозионной защиты металлоконструкций. Расход материала на однослойное покрытие 1 м² – 1 кг.

Смеси на растворителе хранят в сухих помещениях, защищенных от солнца, при температуре от -20°С до +30°С в течение года

Герметизирующая гидроизоляция Технониколь 71 ↑

Используется для изоляции верхнего отгиба краевой рейки. Характеризуется хорошей адгезией, устойчивостью к ультрафиолетовому излучению. Применяется при установке кровельных аэраторов, резиновых манжет, воронок и для заплаточного ремонта кровли. Обеспечивает герметичные соединения в местах касания кровли к вентиляционным шахтам, парапету и другим объектам.

Важно! Материалы, содержащие органические растворители, не применяют вблизи открытого огня. Помещения должны хорошо проветриваться. Следует избегать попадания вещества на открытые участки кожи и в глаза.

Водно-эмульсионные мастики Технониколь – водные эмульсии с добавлением битума и  искусственного каучука. Готовая к использованию холодная битумная эмульсия изготавливается из новых материалов: полимеров, эмульгаторов и др. Применение битумной эмульсии позволяет организовать экологически безопасную систему гидроизоляции.

Технониколь 31 для внутреннего применения ↑

Мастику на водной основе наносят на влажные, но не мокрые поверхности. Идеальный вариант для гидроизоляции санузлов, ванных комнат, балконов, бассейнов, подвальных помещений. Используется при обустройстве и ремонте кровель, для обработки свай, фундаментов и других конструкций, эксплуатируемых во влажной среде. Расход на 1 м² при гидроизоляции поверхностей – 2,5-3,5 кг, для обустройства кровельного покрытия – 3,8-5,7 кг.

Рекомендуется для использования внутри помещений. Наносится на основания, влажность которых не превышает 15%

Технониколь 33 для бетонных конструкций ↑

Модифицированная латексом и полимерами водоэмульсионная мастика не содержит растворителей. Допускается механизированное распыление с коагулянтом (в виде водно-соляного раствора, состоящего из 4 кг соли и 25 л воды). Применяется для гидроизоляции мастичных кровель и строительных конструкций. Отсутствие растворителей позволяет использовать смесь для внутренней обработки помещений: балконов и лоджий, ванных комнат. Расход при обустройстве кровли – 4,5-5,5 кг/м², для гидроизоляции – 3,5-4,5 кг/м².

Гидроизоляционный слой из резиновой мастики наносится распылителем. Считается высохшим, если при ходьбе не прилипает к подошве

Преимущества и недостатки водно-эмульсионной мастики ↑

У гидроизоляции на основе водной эмульсии есть множество преимуществ:

• удобство нанесения;
• нетоксичность по причине отсутствия растворителя;
• пожарная и взрывобезопасность;
• возможность использования в жилых помещениях;
• быстрое высыхание.

Единственным ограничением для применения покрытий на водоэмульсионной основе, которое является и недостатком, это сезонность продукта.

Важно! При температуре ниже – 5°С битумная эмульсия теряет свои эксплуатационные характеристики и распадается в результате перехода воды в твердое состояние.

При выборе мастики обращают внимание на ее назначение: кровельная, гидроизоляционная, универсальная, для наружного или внутреннего применения. Важным критерием выбора является расход на 1 м², время застывания, долговечность покрытия и цена. Работы с использованием мастики требуют соблюдения технологии, норм расхода материала и т.д. По этой причине для их выполнения приглашают опытных и знающих специалистов.

gidroguide.ru

Кровельная мастика битумная горячая, латексная, резиновая: характеристики, ГОСТ

Устройство крыш в настоящее время стало процессом более интересным и прогрессивным. Это объясняется не только использованием современных методов ведения строительных работ, но и применением таких же материалов, одним из которых является кровельная мастика. С ее появлением сократилась необходимость в рулонных материалах, широко применяемых при ремонте или устройстве плоских крыш. Этот самостоятельный кровельный материал способен обеспечить надежную гидроизоляцию поверхности. В этой статье мы расскажем об основных видах кровельных мастик, ее свойствах, области применения и т.д.

Что такое мастика?

Мастика кровельная – это искусственный материал, который представляет собой смесь

Крыша, покрытая мастикой

органических веществ с вяжущими свойствами, минеральных добавок и наполнителей разных размеров. В состав могут входить антисептики и гербициды. В результате получается однородная вязкая масса, которую легко наливать на поверхность. После затвердевания мастика для кровли напоминает монолитный материал, по виду очень похожий на резину.

Состав мастики может быть разным. В зависимости от него различают однокомпонентные и двухкомпонентные мастики:

1. Однокомпонентные мастики изготавливаются на основе растворителей. Они представляют готовый продукт, который сразу готов к использованию. Он затвердевает по мере улетучивания из смеси содержащегося в ней растворителя. Поставка данных мастик осуществляется в герметичных емкостях, благодаря которым обеспечивается преждевременное отвердение материала. Срок хранения этих мастик ограничен в пределах трех месяцев. Исключением является мастика битумная кровельная из полиуретана, отвердение которой требует присутствия содержащихся в воздухе водяных паров. Поскольку в полиуретановой мастике отсутствует растворитель, при ее полимеризации (отверждении) не происходит усадка. Сберегать такую мастику в герметичной упаковке можно на протяжении 12 месяцев.
2. Двухкомпонентные мастики представляют собой два малоактивных химических состава, которые можно по отдельности хранить более 12 месяцев. Это позволяет заранее приобрести материал, необходимый для производства кровельных работ.

Поставка данных мастик осуществляется в герметичных емкостях, благодаря которым обеспечивается преждевременное отвердение материала. Срок хранения этих мастик ограничен в пределах трех месяцев. Исключением является мастика битумная кровельная из полиуретана, отвердение которой требует присутствия содержащихся в воздухе водяных паров. Поскольку в полиуретановой мастике отсутствует растворитель, при ее полимеризации (отверждении) не происходит усадка. Сберегать такую мастику в герметичной упаковке можно на протяжении 12 месяцев.

Хотя срок хранения однокомпонентных мастик значительно меньше, чем двухкомпонентных, в настоящее время разработаны составы, которые способны сохранять надлежащее качество в течение периода времени, длящегося не меньше 12 месяцев.

Нанесение мастики на поверхность крыши

По сравнению с рулонными материалами мастика битумная кровельная горячая имеет существенное отличие – на поверхности крыши создается некая мембрана или пленка. Свойства мастичной кровли и рулонной практически одинаковы, но преимущество первой заключается в отсутствии швов.

Покрытия из мастики обладают следующими свойствами:

1. устойчивостью по отношению к агрессивным компонентам окружающей среды;
2. небольшим весом;
3. эластичностью;
4. высокими показателями прочности;
5. неподверженностью к коррозии;
6. стойкостью по отношению к ультрафиолетовому излучению и окислению.

Чтобы состав мастики распределялся по поверхности равномерно, она должна быть ровной. По этой причине, кровельная мастика используется преимущественно на плоских крышах.

При производстве работ, когда температура воздуха превышает 25 градусов, а угол наклона крыши составляет больше 12, следует повысить вязкость мастики. Для этого в ее состав добавляются загустители, цемент и т.п.

Классификация кровельных мастик

При классификации мастик учитывают следующие особенности:

1. Способ применения (холодные и горячие).
2. Назначение (антикоррозийные, кровельно-изоляционные, приклеивающиеся, гидроизоляционно-асфальтовые).
3. Способ отверждения (отверждаемые и неотверждаемые).
4. Вид вяжущего вещества (мастика битумно-латексная кровельная, битумно-полимерная, полимерная, хлорсульфополиэтиленовая,буттилкаучуковая).
5. Тип растворителя (с содержанием органических растворителей, воды, жидких органических веществ).
6. Состав (однокомпонентные и двухкомпонентные).

Современные мастики отличают такие свойства, как биостойкость, водостойкость и высокая клеящая способность. Они с успехом могут применяться на новых крышах и старых кровельных покрытиях. С их помощью можно:

1. приклеить рулонные и гидроизоляционные кровельные материалы;
2. устроить на кровле защитный слой;
3. произвести монтаж мастичной кровли;
4. устроить пароизоляцию;
5. произвести антикоррозийную защиту на кровле из фальгоизола.

Гост «Мастика битумная кровельная горячая» определяет, каким требованиям должны отвечать мастики для устройства кровельного покрытия. Они должны:

1. отличаться легкостью в работе в процессе нанесения и использования;
2. иметь хорошую сцепляемую способность по отношению к горизонтальным и вертикальным поверхностям;
3. образовывать эластичное покрытие;
4. не растрескиваться при отвердении;
5. быть долговечными;
6. иметь сопротивление к текучести и усадке;
7. не терять гибкость при отрицательных температурах;
8. поддаваться воздействию инструментов во время работ по устройству мастичной кровли;
9. не терять качества в условиях повышенной влажности.

Вышеперечисленные преимущества говорят, что мастика битумная кровельная горячая является прекрасным строительным материалом при устройстве кровель, имеющих малый уклон наклона ската крыши.

Классификация мастик по виду вяжущего вещества и другим показателям

Как писалось ранее, мастики по виду вяжущего вещества могут быть битумными, дегтевыми, битумно-полимерными и резинобитумными.
В качестве наполнителей для битумной мастики можно использовать:

1. минеральную коротковолокнистую вату;
2. асбест или пыль асбеста;
3. пылевидные тонколистовые порошки из кирпича, известняка, кварца и т.п.;
4. золу комбинированную или образующуюся в процессе пылеугольного сжигания минеральных топливных продуктов.

Наполнители необходимы для улучшения характеристик, которыми должна обладать холодная мастика для кровли, а именно:

1. плотности и твердости;
2. снижения хрупкости при отрицательных значениях температуры;
3. снижения удельного расхода вяжущих веществ.

Использование волокнистых наполнителей позволяет армировать мастику, делая ее более устойчивой на изгиб.
Мастика для кровли по способу твердения разделяется на отверждаемую и неотверждаемую.
По типу разбавителя их можно разделить на мастики:

1. битумные кровельные, содержащие воду;
2. содержащие органические растворители;
3. содержащие органические жидкие вещества.

Мастика после затвердевания

Любая кровельная мастика, находясь на воздухе, затвердевает в течение часа. При этом образуется эластичная гладкая поверхность, которая обладает отличной устойчивостью по отношению к различным атмосферным воздействиям. Полученный в конечном итоге материал обладает прекрасной водостойкостью, хорошей клеящей способностью и в определенных случаях биостойкостью.
К битумным мастикам нормативные документы предъявляют следующие требования и нормы:

1. по своей структуре мастики должны быть однородными, в них не должны находиться частицы наполнителей и пропитки вяжущими веществами;
2. мастики должны быть удобными в процессе нанесения и не выделять в окружающую среду вредные вещества в количестве, которое превышает допустимые нормы;
3. мастика битумная кровельная горячая, так же, как и холодная должна быть водостойкой и обладать биостойкостью;
4. мастики должны обладать теплостойкостью не меньшей, чем 70 градусов;
5. мастики должны достаточно прочно склеивать рулонные материалы.

Гост предъявляет к мастикам для кровли высокие требования относительно срока службы. При заявленном температурном режиме во время эксплуатации их должны отличать стабильные физические и механические параметры.

Нанесение мастик на поверхности

На поверхности, которые необходимо качественно заизолировать, кровельная мастика наносится в несколько этапов:

1. В первую очередь, поверхность (в качестве грунтовки) покрывается разжиженной битумной эмульсионной пастой;
2. Проводится покрытие поверхности основными слоями эмульсионной битумной мастики. Их количество может быть разным и отличается в зависимости от того, какой угол наклона кровли;
3. После слоя армирующих мастик дополнительно наносят еще один слой мастики. Он предназначен, чтобы усилить изоляционный ковер в местах, где часто происходит скопление воды;
4. В конце наносится защитный слой, в качестве которого может выступать облицовка, производиться окрашивание или использоваться гравий или крупнозернистый песок.

Характеристики и состав битумных мастик

Мастика битумная кровельная – это материал, в котором в качестве вяжущего вещества применяют искусственные битумы. Их получают путем переработки нефти и ее смолистых остатков. Вязкость нефтяных битумов — вещества, имеющего черный или темно-бурый цвет, зависит от температуры нагревания.
В строительном производстве используют несколько разновидностей нефтяных битумов, которые отличаются степенью вязкости:

1. Чтобы пропитать рулонные кровельные материалы пользуются жидкими кровельными материалами;
2. Для изготовления таких материалов, как битумные мастики, лаки и рулонные материалы используют твердые и полутвердые нефтяные битумы.

Крыша, покрытая битумной мастикой

В состав битумных мастик входит наполнитель, растворитель и другие добавки. Мастика для кровли отличается от рулонных материалов тем, что она способна сформировать покрытие по виду пленки или мембраны, которое будет обладать такими же свойствами.
На заметку! Некоторые виды мастик (например, битумно-латексная) можно использовать, как клеящее вещество во время укладки рулонного материала новой постройки или во время ремонта старой крыши, независимо от ее конструкции.
Большим достоинством битумных мастик является возможность окрасить их в любой нужный или желаемый цвет. Красители добавляются, как при заводском производстве, так и во время нанесения мастики на кровлю.

roof-tops.ru

Битумная мастика для гидроизоляции

В строительном мире много разнообразных дизайнов и стилей, новаторских решений и изобретений высокоэффективных материалов. Именно это делает современный дом безопасным, экологически чистым и с длительным сроком эксплуатации. Основной проблемой, которую приходится решать разработчикам, является воздействие внешних факторов на здание. Самый актуальный вопрос – защита от разрушительного действия влаги и гидроизоляция зданий. Повышенная влажность, климатические явления, грунтовые воды способны оказать отрицательное влияние практически на все строительные материалы, в том числе и на металлическую арматуру. В результате поглощения влаги бетоном разрушается его целостность, что приводит к развитию грибка, плесени, которые способны нанести вред здоровью человека. Но самыми негативными могут быть последствия от контакта влаги с металлическими конструкциями – коррозийные процессы, возникающие в результате попадания жидкости на металл, могут разрушить целостность всего строения. Лидером среди всех средств защиты зданий от влаги является битумная мастика для гидроизоляции, о которой и пойдет речь в данной статье.

к содержанию ↑

Достоинства и недостатки битумной мастики

Все виды изоляции имеют свои эксплуатационные и физико-технические характеристики, особенности применения, плюсы и минусы. Выбирая подходящий материал, нужно обязательно учитывать все эти данные. Рассмотрим достоинства и недостатки использования битумной мастики для гидроизоляции подробнее.

Достоинства:

• Высокая эластичность мастики способствует отличной адгезии между ней и поверхностью обрабатываемого материала. Благодаря этому, строительная конструкция надежно защищена от контакта с влагой и эрозии, являющейся последствием такого контакта.
• Предотвращение возникновения и развития процесса коррозии металлических элементов конструкции, что позволяет продлить срок эксплуатации.
• Проникновение мастики в поры и заполнение трещин.
• Защита от появления и развития патогенной микрофлоры – плесени, грибов.
• Благодаря эластичности, при длительном сроке эксплуатации строения и при его усадке гидроизоляционный слой сохраняется целым.
• Скорость и простота нанесения этого покрытия дает возможность проводить работы по гидроизоляции самостоятельно. Эти работы не требуют специальных навыков, главное – не оставлять необработанными даже небольших промежутков поверхности.
• Возможность замены клеевого состава на битумную мастику при монтаже гидроизолирующего материала в рулонах.
• Правильный подбор мастики для гидроизоляции позволит работать с ней почти при любых температурах.
• Доступная стоимость и экономичность использования.

Недостатки:

• Процесс застывания битумной мастики для гидроизоляции проходит длительное время. В связи с этим приходится откладывать на некоторый промежуток времени последующие процессы.

Важно! Это не является большим недостатком, так как грамотно составленный план работ позволит в это время заняться другими процессами.

• Мастики низкого качества с течением времени могут пересыхать и растрескиваться. Следует тщательно выбирать гидроизоляционный материал, отталкиваясь совершенно не от его стоимости.

к содержанию ↑

Разновидности мастик для гидроизоляции

Существует много критериев, согласно которым можно разделить мастики на виды. При покупке материала внимательно изучите инструкцию, в которой указывается технология применения и информация о его составе. Рассмотрим более подробно, по каким критериям можно разделить битумные мастики для гидроизоляции.

Технология нанесения

Основные разновидности мастики по технологии нанесения – это горячая и холодная.

Горячая

В торговой сети встречается много марок таких мастик, главным условием использования их является обязательный разогрев до определенной температуры. Эта жидкая мастика для гидроизоляции различается по теплостойкости – существует максимальная температура, до которой нужно довести состав, чтобы можно было использовать как самостоятельную гидроизоляцию или же как клей под рулонный материал.

Важно! Производители не рекомендуют смешивать мастики с различными характеристиками.

Горячие составы в основном используют профессиональные строители. При работе с таким материалом требуется четко соблюдать определенную технологию процесса и правил техники безопасности, чтобы избежать травм. При отсутствии опыта работы с горячими мастиками обратитесь к специалистам или используйте холодную битумную мастику для гидроизоляции.

Важно! Такой вид обмазочного материала в основном применяется в регионах с суровыми зимами.

Холодная

Гидроизоляционные составы холодного нанесения также можно встретить различных марок. Перед применением материал не требует специальной предварительной подготовки, нужно только тщательно перемешать.

Важно! При работе в морозы некоторые виды мастик нужно подогревать до определенных температур. Для проведения таких работ следует выбирать только качественные материалы, которые произведены проверенными компаниями.

Растворитель

Чтобы довести мастику до более жидкой консистенции следует использовать только тот растворитель, на основе которых она произведена – это могут быть органические растворители или вода.

Количество компонентов

В продаже можно встретить мастики двух видов – однокомпонентные и двухкомпонентные.

Однокомпонентные

Для использования такого вида гидроизоляции необходимо всего лишь тщательно перемешать состав и нанести его на подготовленную к обработке поверхность стены.

Двухкомпонентные

Перед использованием такой гидроизоляции необходимо соединить два компонента в определенных пропорциях. Готовить состав следует непосредственно перед применением, так как он быстро затвердевает. В связи с этим, и работать с ним нужно быстро. Двухкомпонентная смесь в закрытом состоянии имеет более длительный срок хранения и высокую прочность при эксплуатации.

Важно! Высокая стоимость и сложность в использовании не способствует широкому распространению применения такого состава.

Затвердевание

По состоянию затвердевания выделяются такие, которые остаются в полутвердом состоянии или затвердевают полностью.

Состав компонентов

В зависимости от входящих в состав мастики компонентов, можно встретить разнообразное количество смесей, рассмотрим их более подробно.

Битумно-минеральная мастика

В составе такой битумной мастики для гидроизоляции можно встретить цемент, асбест, известняк, мел, доломит или кварц, измельченные в мелкодисперсный порошок. Масса этих компонентов составляет не более 20% об общей массы состава. Также в такую мастику входит пластификатор в количестве не менее 5%.

Пластификатором в холодных мастиках служит лакойль или масляный растворитель. Он не затвердевает на воздухе, выдерживает без повреждений различные гидравлические, вибрационные и механические нагрузки.

Важно! Такую мастику лучше использовать для гидроизоляции частей фундамента в углублении.

Битумно-резиновая мастика

Мелкодисперсный синтетический каучук или резиновый порошок, который входит в состав такой резиновой смеси для гидроизоляции, в сочетании с нефтяным битумом делает мастику более эластичной. Пластификатором выступает специальное минеральное масло и минеральные наполнители. Состав изготавливается на основе органического растворителя.

Встречающиеся в продаже сухие (в порошковом виде) битумно-резиновые мастики. Перед применением их нужно высыпать в емкость, поставить на огонь и нагреть до указанной на упаковке температуры. Расход такой мастики, в зависимости от толщины слоя, — 1,5-2 кг на квадратный метр.

Важно! Такая мастика является одной из самых доступных по стоимости, срок службы покрытия — 15-20 лет.

Битумно-каучуковая мастика

Надежное, плотное и эластичное защитное покрытие от влаги обеспечит битумная смесь для гидроизоляции с каучуком, которая отличается хорошей вязкостью. Как и предыдущий вид, его разводят растворителем при необходимости. Каждый слой высыхает от 6 до 12 часов. В зависимости от толщины наносимого слоя, пористости основы, температуры и влажности окружающей среды, расход составляет 0,75-1,5 литра на квадратный метр. Для образования качественного покрытия и лучшего сцепления с обрабатываемой поверхностью рекомендуется конструкцию немного увлажнить.

Важно! При работе с каучуковой мастикой не требуется обработка основы грунтовкой.

Битумно-полимерная мастика

Водоэмульсионная битумно-полимерная мастика для гидроизоляции содержит в составе один или несколько модифицированных полимеров. Полимерные составы отлично защищают от влаги строительные конструкции, а также являются хорошей защитой помещений от проникновения радона из почвы. Срок высыхания — 6-8 часов.

Важно! Отсутствие в составе органических растворителей, как следствие — резких запахов, позволяет применять такую смесь не только для наружной обработки стен, но и для внутренних работ.

Битумно-латексная мастика

Как и предыдущий вид, это — водоэмульсионный состав. Синтезированный в промышленности каучук – латекс, обладает улучшенными характеристиками. В продаже встречаются однокомпонентные составы, которые используются в холодном виде. Их можно применять в морозную погоду, не подогревая.

Подготовка поверхностей к нанесению гидроизоляционного слоя заключается в обработке их праймером. Для этого достаточно разбавить мастику в воде в соотношении 1:1.

Битумно-масляная мастика

Морозоустойчивая смесь, идеально подходит для обработки любых материалов. Такую гидроизоляцию можно проводить внутри и снаружи углубленных конструкций.

Разводить смесь следует уайт-спиритом, бензином или сольвентом. Расход состава — от 1 до 1,5 литров на квадратный метр.

Битумный праймер

Эта смесь имеет более жидкую консистенцию и предназначена для подготовки обрабатываемых поверхностей к нанесению основного слоя мастики. Его готовят путем разведения, в зависимости от основы, до нужной консистенции водой или растворителем.

Наносить на поверхность можно кистью, валиком или из специального пульверизатора. После нанесения нужно дать просохнуть на протяжении 1-5 часов, в зависимости от основы.

к содержанию ↑

Требования к гидроизоляционным мастикам

Долговечное и прочное покрытие можно получить, если приобретаемая смесь будет отвечать следующим требованиям:

• Изучите этикетку, обратив внимание на дату производства и все необходимые характеристики.
• Однородность и отсутствие посторонних включений. Они могут создавать воздушные пузыри и ослаблять свойства материала в защите от влаги.
• Состав должен быть удобным для нанесения и эластичным.
• Отсутствие в составе токсичных компонентов, которые могут выделять вредные для человека вещества.
• Теплостойкость состава для гидроизоляции фундамента должна быть не менее 70 градусов.
• Для хорошего склеивания рулонных полотен или сцепления с основой смесь должна обладать высокой адгезией.
• Любая битумная мастика для гидроизоляции должна быть полностью водонепроницаемой.
• Гидроизоляционный слой после застывания постоянно должен сохранять свои физико-механические характеристики на протяжении всего периода эксплуатации. Обращайте внимание на рабочие температуры, которые указывает производитель.

к содержанию ↑

Основные приемы нанесения гидроизоляции

Создать защитный гидроизоляционный слой несложно, но времени этот процесс занимает много.

Первый этап

Перед началом работ тщательно осмотрите поверхность на наличие трещин, и если такие есть, их нужно заделать:

• Изъяны фундамента, если необходимо, стягивают металлическими стяжками, которые состоят из арматурных полос толщиной 3-5 мм или скоб диаметром 10-12 мм.

Важно! Проведение этой процедуры обязательно, так как если этого не сделать, влага будет разрушать бетон, попадая вглубь стены, гидроизоляция будет бесполезной.

• Первым делом, трещины и углубления нужно максимально расширить. Небольшие трещины вначале заполняются грунтовкой глубокого проникновения, и потом наполняются герметиком, который предназначен для наружных работ.
• Чтобы заделать большую трещину, вначале нужно закрепить стягивающие элементы, обработать грунтовкой и затем на всю ширину и глубину заполнить ее бетонно-клеевым или бетонным раствором.
• Кирпичный фундамент рекомендуется вначале армировать металлической сеткой, нанести штукатурку, только потом переходить к работам по изоляции. Такую обработку следует проводить на всей поверхности фундамента.

Второй этап

Следующим этапом идет грунтовка стен битумным праймером. Праймер состоит из растворителя и битумной мастики для гидроизоляции. Эту смесь можно купить в готовом виде либо самостоятельно смешать эти два компонента в соотношении 1:1.

Важно! Этот процесс необходим для укрепления поверхности и связывания на поверхности стены остатков пыли, чем создается хорошая основа для нанесения основного слоя гидроизоляции.

Праймер заполняет небольшие трещины и поры, создает гладкую водонепроницаемую поверхность, устраняет излишнюю впитываемость обрабатываемого материала, как результат – сокращает расход основного состава.

Особенности работы:

• Праймер (грунтовку) удобно наносить щеткой или кистью, так как он имеет жидкую консистенции.
• Для комфортности проведения работ инструмент можно насадить на длинную ручку.
• Нанесите равномерно на обрабатываемую поверхность грунтовку и оставьте просыхать на 3-12 часов.

Третий этап

После того, как праймер просохнет, нанесите слой выбранной битумной мастики для гидроизоляции. Можно наносить несколько слоев.

Важно! Четыре слоя гидроизоляции, чередующиеся со стеклотканью, защищают стены от любой влаги, а также являются дополнительным армированием поверхностей. Такая гидроизоляция называется тяжелой.

Используя мастерок или широкий шпатель, нанесите гидроизоляцию на поверхность и равномерно распределите по стене.

Важно! Каждый слой наносимого материала должен хорошо просохнуть, обязательно обратите внимание на упаковку, где указывается необходимое для этого время.

Другие нюансы:

• Использовать битумную мастику для гидроизоляции можно и для наклеивания рубероида. Для этого после нанесения грунтовки накладывается слой мастики. Для лучшей адгезии перед приклеиванием полотен рубероида слой мастики рекомендуется разогреть.
• Накройте просушенные обработанные стены фундамента термоизоляционным материалом перед проведением последующих строительных работ. Этот материал защитит гидроизоляционное покрытие от повреждений.

к содержанию ↑

Работы с битумной мастикой в зимнее время

При проведении работ в зимнее время, когда температура окружающей среды до 30 градусов мороза, используйте битумно-наиритовую мастику. Успешному проведению работ по гидроизоляции будет способствовать выполнение таких рекомендаций:

• Если в работе не предполагается использование рубероида и мастика выступает основным материалом для изоляции от влаги, обрабатываемая поверхность стены должна быть разогрета до плюсовой температуры. Для этого можно использовать тепловые пушки или газовые горелки.
• Подготовка мастики к применению должна происходить в теплом помещении, расположенном на небольшом расстоянии от проведения работ.
• Во время тумана, снегопада, дождя и при повышенной влажности проводить работы по гидроизоляции нельзя.
• В случаях, когда есть большая необходимость провести гидроизоляцию в зимнее время года, рекомендуется обустраивать специальные сооружения – тепляки. Это — конструкция из металла или бруса, которая возводится в месте проведения работ и затягивается полиэтиленовой пленкой. Внутри такого сооружения включаются обогревательные приборы. С помощью тепляков можно достичь нагревания фундамента до положительной температуры. В процессе нагревания гидроизоляционных смесей нужно использовать электроподогреваемые смесители.

Важно! Не используйте открытый огонь, чтобы избежать создания опасных условий для жизни и здоровья работников.

В зимнее время процесс гидроизоляции проходит немного по-другому. В месте, где установлен тепляк, наносятся все слои мастики, затем тепляк переносится дальше и уже на следующем участке выполняются все работы по гидроизоляции. Такие процессы называются работой захватами.

Важно! При наступлении теплого времени года следует проверить результаты проведенных зимой работ. Все выявленные дефекты нужно сразу же устранить.

к содержанию ↑

Видеоматериал

Основная информация, которую вам нужно знать по проведению работ с битумной мастикой для гидроизоляции, у вас есть. Придерживаясь наших рекомендаций, работы не доставят особых хлопот.

Поделиться в соц. сетях:

serviceyard.net
