Блок питания для светодиодной ленты своими руками, схема



Современный рынок осветительных приборов позволяет сделать любой тип освещения для своего дома. При этом многие умельцы некоторые элементы осветительных приборов собирают своими руками.
Самым распространенным типом освещения на сегодняшний день является светодиодная лента. Самостоятельный сбор в данной ситуации возможен как отдельных диодов, так и целого блока питания к ленте.

Эта статья расскажет вам, как своими руками можно сделать блок питания к светодиодной ленте.

Особенности изделия

Для светодиодной ленты присущи некоторые особенности, благодаря которым она пользуется наибольшей популярностью среди потребителей. К ним можно отнести:

  • возможность создания скрытой подсветки;
  • качественный световой поток;
  • наличие разнообразия в цветовой гамме свечения;
  • доступная стоимость изделия;
  • простой монтаж, который легко можно сделать своими руками.

Единственным минусом светодиодной ленты является необходимость подключения ее к источнику питания только через «посредника» – блок питания. Напрямую подключение не осуществляется.


Кроме этого сами светодиоды обладают особенной вольт-амперной характеристикой, из-за которых они могут нагреваться в процессе работы. Поэтому очень важно правильно подобрать блок питания для светодиодной ленты.

Немного о посреднике

Модели блоков питания

Разные модели

Любой вид светодиодной ленты всегда идет в комплекте с блоком питания, через который проводится подключение источника света к электросети. Блок питания для светодиодной ленты может быть на 5В, 12В, 19В. Разные типы блока подходят для различных целей:

  • 5В – для зарядки мобильных устройств;
  • 12В – для питания компьютера, а также некоторых видов планшета;
  • 19В – применяются для питания мониторов, ноутбуков и т.п.

У каждого из нас в доме имеется хотя бы парочка таких блоков, которые остались после того, как соответствующая им техника вышла из строя.

Обратите внимание! Любой из перечисленных видов блока питания можно адаптировать своими руками для светодиодной ленты. Хотя многие утверждают, что зарядники на 5В в данной ситуации использовать нельзя. Из них, с использованием 3-6 светодиодов, можно сделать простой ночник для детской комнаты.

Рассмотрим более подробно особенности блока питания на 12В. Такой блок питания бывает от 6 до 36 Ватт. Обычно, для нормальной подсветки рабочей поверхности хватает 10 Ватт. Такой блок делится на два подвида:

  • старые, основанные на трансформаторах. Для них характерен больший вес;
  • современные импульсные. По-другому он еще называется электронным трансформатором. Для них характерен небольшой вес и размеры, но большая мощность.

Обратите внимание! Специалисты рекомендуют использовать современные импульсные изделия. В противном случае блок питания (БП) в ходе работы может нагреваться, если его мощность будет выше такого же показателя у ленты более чем в два раза.

Прибор на 19В

Вариант блока питания

Модель на 19В

Такой БП также можно переделать под светодиодную ленту. Данный тип блоков широко применим для компьютерной и оргтехники. Зачастую они имеют мощность от 16 д 32 В.

БП на 19В позволит вам запитать светодиодную ленту на 6000 Люмен и даст возможность создать освещение помещения с габаритами 20 квадратов. Внутрь самого корпуса лезть в данной ситуации не придется. Можно использовать более простые способы, с использованием небольшого понижателя со стабилизатором.
Рассмотрим два основных способа.
Способ № 1. В данной ситуации нам понадобится стабилизатор на 7812. Он должен быть на микросхеме типа КРЕН 7812. В ходе его монтажа на радиатор охлаждения данный стабилизатор выдержит ток 1 Ампер. Схема сборки показана ниже.

Схема сборки

Схема



Данный способ на сегодняшний день считается громоздким и устаревшим. Это связано с тем, что для блока питания, например, от ноутбука таких стабилизаторов понадобится 5-6 штук, а также большой радиатор из алюминия для охлаждения.
Способ № 2. Импульсный стабилизатор современного типа. Он более практичен и малогабаритный, при этом не греется и довольно прост в организации. Также стоит отметить, что КПД импульсного стабилизатора составляет выше 80-90%.

Часть конструкции

Импульсивный стабилизатор

Применяя тот или иной способ, вы сможете использовать модифицированный БП для подключения светодиодной ленты и создания необходимого уровня освещения помещения.

Самостоятельная сборка

БП в своей основе имеют трансформаторы. При этом, чем большая мощность характерна для изделия, тем больше его габариты и вес. В результате часть КПД расходуется на нагрев и «гудение». Кроме этого не всегда можно найти то изделие, которое подойдет для светодиодной ленты. Сделать его можно своими руками. Для этого необходима схема паяния. Примерная схема спайки приведена ниже.

Схема сборки

Схема для самостоятельной сборки

В этой ситуации вам понадобится довольно большое количество деталей и времени. Все необходимые детали можно найти на радиорынке или в специализированных магазинах. Рассмотрим процесс сборки на примере LM2596. В данной ситуации вам понадобится всего четыре радиоэлемента. Аналогами, которые схожи по функционалу, являются L5973D, ST1S10, ST1S14.

На сегодняшний день существуют

  • регулируемый вариант LM2596ADJ;
  • фиксированный 12 V, LM2596-12;
  • собранный китайский прибор.

При этом характеристики изделия будут следующими:

  • входное напряжение – не превышает 40В;
  • на выходе — 3-37В;
  • выходной ток составляет 3А;
  • защиты срабатывает при токе 3А;
  • частота преобразования составляет 150 кГц.

Лучше использовать для блока ленты выходы от 3 до 37 В. Плюсом применения такой конструкции является возможность при подключении к светодиодной ленте менять ее яркость без применения диметра. Для этого сборка происходит по следующей схеме:

Схема сборки

Схема для выхода от 3 до 37 В

Также можно использовать схему сборки с фиксированным 12B. В данной ситуации необходимо использовать стабилизатор, собранный на микросхеме LM2596-12.

Такая схема будет несколько проще.

Схема для блока питания

Схема для фиксированного 12 В

Кроме этого универсальным вариантом будет применение с тремя регуляторами. В данной ситуации вы сможете запитать не только диодную ленту, но также и светодиоды. В результате полученное устройство здесь может выступать в роли электронного трансформатора и драйвера.
Любой самодельный вариант, который приведен выше, позволит вам подключать светодиодную ленту к источнику питания без опасения, что она испортится или будет некорректно работать.
Многие специалисты рекомендуют использовать китайские изделия. Они являются самым простым и доступным представителем посредников, которые допускаются для подключения такого осветительного прибора, как светодиодная лента.

Заключение

Такой прибор, как блок питания для подключения к электросети светодиодной ленты, вполне реально собрать своими руками. При этом можно обойтись «малой кровью», просто переделав оставшееся после компьютера устройство для питания на 19В. Для этого нужно только определиться с типом модификации и неукоснительно следовать схеме спайки деталей между собой.
Если же у вас нет подходящей «кандидатуры» на переделку, всегда можно купить необходимую модель на радиорынке или в специализированном магазине.



Блок питания для светодиодной ленты: схемы, подбор

Диоды являются самым простым современным способом организовать дешевое освещение. Предлагаем рассмотреть, как сделать и подключить своими руками блок питания для светодиодной ленты, а также расчет мощности и подбор устройства.

Назначение блока питания

Светодиодные ленты – это прекрасная альтернатива мощному освещению, к примеру, от лампы накаливания или энергосберегающего светильника. Подобрать светодиоды не сложно, больше всего проблем вызывает их подключение к сети. Для того чтобы организовать удобную и красивую диодную подсветку, Вам понадобится специальный блок питания.

Блок питания для светодиодной лентыФото — Блок питания для светодиодной ленты

Блок питания, также известный как малогабаритный трансформатор или проводник, является одним из наиболее важных компонентов системы LED и предназначен для питания светодиодов. Его размеры маленькие, поэтому Вы без проблем сможете крепить прибор под подвесным потолком или в мебели. Использование неправильного типа устройства электропитания может не только навредить светодиодной ленте, но и стать причиной возгорания жилища. Важно также знать, какое входное напряжения переменного тока Вам необходимо, и быть уверенным, что выбранный аппарат соответствует этим параметрам. Для сооружения корпуса в основном используется пластик, который противостоит многим внешним разрушающим факторам (его можно использовать на улице, во влажных комнатах). Рассмотрим, как правильно выбрать блок питания:

  1. Определите нужное напряжение.

Постоянное напряжение, которое требуется светодиодной продукции до работы имеет ключевое значение при выборе модели трансформатора и его уровня питания. В основном в магазинах предлагается контроллер нерегулируемый, т.е. он всегда выдает одно и то же напряжение. Это не означает, что яркость ламп не будет контролироваться, напротив, данный показатель контролируется специальным ШИМ-диммером, который значительно упрощает работу блока питания. Наиболее популярны модели со встроенным диммером марок Feron (для RGB ленты LB005 30W 12V), Led Lamp, 450W GEMBIRD ATX (120mm fan) CCC-PSU, Arlight, ARPV LV-35-12, NS-LV-50-12(12V, 4A, 50W), HTS-100, YGY-121000, ZC-BSPS 12V3,3A=40W jaZZway.

  1. Определите ​​общую длину ленты освещения.

После того как Вы определили напряжение светодиодного продукта, который хотите использовать, нужно рассчитать расстояние всей светодиодной ленты.

  1. Подобрать мощность бока питания.

Подбор мощности для любого блока питания светодиодной ленты производится согласно специальной таблице, рекомендуем Вам ознакомиться с инструкцией выбранной фирмы. Очень важно не экономить на приспособлении с нужной мощностью.

  1. Расчет прибора.

Перед тем, как установить маломощный или многоканальный трансформатор, нужно подсчитать некоторые параметры. Если Вы знаете длину светодиодной ленты и мощность, то необходимо перемножить эти показатели и добавить к ним 10-5 процентов погрешности. Полученное число будет являться показателем теплового потока Вт/м2, и в зависимости от него нужно подбирать блок питания. Это поможет уберечь себя и свою семью от коротких замыканий и перегораний кабеля.

  1. Монтаж блока.

Теперь осталось только собрать блок питания и ленту в одну рабочую систему. Если Вы не используете компьютерный трансформатор, то Вам нужно:

Взять небольшой кусочек проволоки и короткий зеленый, и черный провод. Так мы разметим кабеля фазы и заземления. Подключите электричество в желтый и черный провода. Предположим, Желтый = 12 + Красный = 5В + черный = Земля. Для чистоты установки Вам, возможно, понадобится полностью разобрать трансформатор. Вырежьте все провода, оставляя пару черных шнуров, зеленый кабель и некоторые желтые.

Подключение блока питанияФото — Подключение блока питания

Снимите зеленый и черный шнуры, скрутите их вместе и отложите в сторону. Проверьте правильность соединения черных и желтых проводов, после чего подключите прибор в сеть. Убедитесь, что прибор герметичный, кабель выхода хорошенько запаян, а другие места контактов не соприкасаются.

Компактный блок питания для светодиодной ленты
Фото — Компактный блок питания для светодиодной ленты

После окончания работы, наденьте корпус на место, включите напряжение, проверьте правильность последовательности горения светодиодов. Как видите, подключения трансформатора своими руками – это достаточно простая задача.

Видео: подключение светодиодной ленты к блокам питания

Как сделать блок питания

Самостоятельно сделать блок питания для светодиодов достаточно просто. Для ленты на 20 ячеек Вам понадобится:

  1. Трансформатор на 12 Вольт, который может передавать ток на 1 А;
  2. Диодный мост с конденсатором;
  3. Микросхема КР142ЕН8Б (или 7812), которая будет необходима для радиатора (ели блок питания гудит, то это проблема именно данной детали).

Соединяем все приспособления по стандартной схеме и подключаем самодельный проводник к ленте. Собрать блок можно в старый корпус от обычного мини-трансформатора, в нем же и скрыт провод. Для удобства ниже представлена схема цепи блока питания для светодиодной ленты:

Схема цепи блока питания для светодиодной лентыФото — Схема цепи блока питания для светодиодной лентыСхема светодиодной ленты с блокомФото — Схема светодиодной ленты с блокомПодключение светодиодной ленты к сетиФото — Подключение светодиодной ленты к сети

Обзор цен

Правильно соединить все части схемы не каждому под силу, поэтому часто более выгодно приобрести уже готовый трансформатор. Купить компактный и герметичный блок питания можно в любом магазине электрических товаров.

Город Цена блока питания на SLG-BP-50-24
Барнаул 350
Брянск 300
Воронеж 320
Красноярск 300
Одесса 350
Саранск 300
Тверь 300
Уфа 320
Харьков 350

Стоимость приборов может варьироваться в зависимости от производителя (Китай будет дешевле), или дополнительного функционала (с дистанционным управлением, датчиками движения и т.д.). При необходимости вполне возможна самостоятельная переделка прибора под свой вкус и потребности.

Подключение светодиодной ленты к блоку питания

Современные научные разработки эффективно изменяют освещение жилых и производственных помещений, улучшают бытовые условия, поднимают имидж владельца в глазах окружающих людей.

Однако надо хорошо представлять, что малейшее нарушение технологии монтажа светодиодов или правил их эксплуатации может значительно повредить дорогостоящее оборудование, сократить ресурс его использования.

В этой статье я показываю, как необходимо правильно выполнять подключение светодиодной ленты к блоку питания и исключить типовые ошибки, допускаемые не только начинающими мастерами.

Содержание статьи

Светодиодная лента для освещения: устройство и эксплуатационные характеристики

Правильная работа светодиодов зависит от конструкции источника света и его блока питания. Анализу этих вопросов посвящена первая часть статьи.

Какие бывают светодиодные ленты: что важно знать каждому мастеру

Базовым составом конструкции является полиамидная пластмасса толщиной подложки около 0,2 мм с диэлектрическими характеристиками пробоя слоя изоляции порядка 7 кВ/мм.

Светодиодная лента для освещения выпускается различной длиной, а ширина ее бывает только 10 или 20 миллиметров. На ней монтируется электрическая схема:

  • светодиоды;
  • шины и цепи подвода тока;
  • токоограничивающие резисторы;
  • контактные площадки.
Как устроена светодиодная лента

Основой электрической схемы служат отдельные секции из светодиодов и резисторов, на которые по токоведущим шинам подается напряжение 12 или 24 вольта.

На краях каждой секции выполнены продолговатые контактные площадки. На них проводится пайка проводов и по ним режут длинную конструкцию на короткие участки, требуемые по условиям монтажа. В любых других местах резать ее нельзя.

Количество светодиодов и плотность их расположения на одинаковых длинах отличается. Для создания монохромного белого свечения используют подвод тока по двум магистралям положительного и отрицательного потенциалов.

Монохромный белый цвет используют чаще всего для дополнительной подсветки помещений.

Белый свет светодиодной ленты

Четырехканальные шины располагают на RGB лентах для создания цветовых
эффектов. По ним происходит подача положительного потенциала на каналы
красного, зеленого, голубого свечения, а отрицательного — к общему, земляному.

Цветовые эффекты RGB ленты применяют в декоративных целях.

Светодиодная лента RGBГолубое свечениеЗеленые оттенки

Внешнее устройство светодиодных лент для белого освещения и RGB подсветки примерно одинаковое. Показываю их на фотографии ниже. Сравнивайте.

Устройство светодиодной ленты

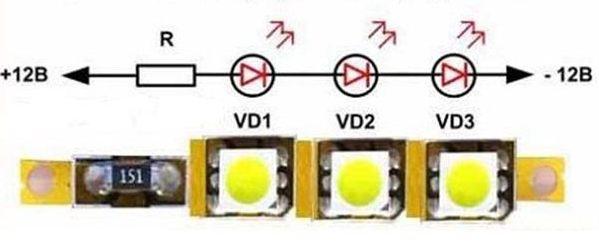

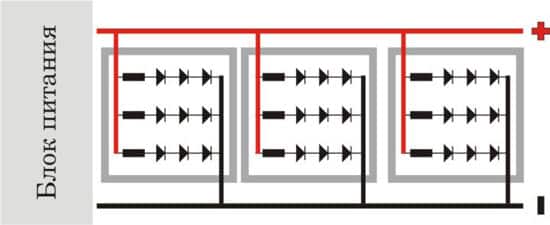

Простейшая схема монохромного освещения может быть представлена последовательным подключением резистора и светодиодов под напряжение 12 вольт.

Схема светодиодной ленты
Маркировка светодиодной ленты: как общаться с продавцом

Современная промышленность выпускает светодиоды для освещения по старой, отработанной технологии и новой — усовершенствованной.

В обоих случаях для маркировки используется буквенное обозначение SMD (оборудование поверхностного монтажа), а также размеры длины (две первых цифры) и ширины площадки (еще 2 цифры) полупроводниковой матрицы в десятых долях миллиметра.

Например: SMD 5050, SMD 5630 или SMD 3528.

Маркировка светодиодной ленты

Маленький модуль 3528 выполняется одним кристаллом полупроводникового перехода, а 5050 состоит из трех кристаллов ячейки 3528. Они могут соединяться для монохромной или цветной передачи спектра.

Модуль 5050 обладает повышенной мощностью и световым потоком.

Более новая технология производства светодиодов основана на применении усовершенствованных материалов. По ней выпускается лента 2835. Внутри одного ее модуля размещены 3 кристалла. Они обладают еще меньшими размерами, но повышенной яркостью.

Светодиодная лента 2835

Процесс отвода тепла с ленты 2835 происходит лучше, что продлевает ее ресурс. Еще одно ее преимущество — стоимость. Она дешевле аналогичной модели 5050 за счет более доступной и экономически обоснованной технологии производства.

Следующая цифра маркировки обозначает количество светодиодов на длине участка в один метр. Их число может быть: 30, 60, 120, 240.

Количество светодиодов

Важными характеристиками является мощность потребления, указываемая в ваттах на метр длины и величина светового потока, выражаемая в люменах.

Потребляемая мощность складывается от количества светодиодов и подключенных к ним резисторов. Ее увеличение повышает световой поток и требует дополнительных мер к отводу тепла от электронной схемы.

Степень защиты светодиодной конструкции обозначают буквами IP и двумя цифрами, например:

  1. IP20 (без использования защитного покрытия) для сухих и чистых помещений;
  2. IP23, IP43 или IP44 с защитным слоем от влаги и пыли для работы в неотапливаемых, но закрытых от атмосферных осадков местах;
  3. или IP65, IP67, IP68 со слоем прозрачной изоляции для работы на улице.
Степени защиты светодиодной ленты

Защитное покрытие класса «Элит» и «Премиум» при хранении и эксплуатации не желтеет и не отслаивается, а стандартное может терять свои свойства.

Мои рекомендации по оптимальному применению светодиодных лент сведены в таблицу.

Предпочтительные условия работы источника света Тип светодиодов Количество светодиодов в погонном метре
Внутренние полости шкафов, полок, стеллажей SMD 3528 60
Дополнительное освещение спальни, детской комнаты SMD 3528 или SMD 5050 60
Дополнительная подсветка больших комнат SMD 5050 или SMD 2835 60÷240
Освещение больших производственных помещений, например, магазинов, офисов SMD 5630 или SMD 5730 60÷240
Внутренняя подсветка автомобильного салона SMD 5050 60÷120
Терраса, беседка, вход в дом SMD 5050 с
классом IP65 или выше
60÷120

Почему перегорает светодиодная лента: на что обращать внимание при ее покупке и эксплуатации

Можно, конечно, во всем винить недобросовестных продавцов или производителей осветительного оборудования. Но я рассматриваю чисто технические вопросы снижения ресурса именно качественных приборов.

Почему перегорает светодиодная лента, или мерцает свет при эксплуатации, объясняю ниже.

Световое излучение создается только при прямом направлении полярности через полупроводниковый переход. Если через него пропускать переменный ток, то будет заметно сильное моргание за счет образования пауз в свечении во время прохождения отрицательных полугармоник.

Величина светового потока полупроводникового перехода сильно зависит от силы протекающего тока. Причем его увеличение сопровождается резким возрастанием тепловых потерь.

Производители тщательно выбирают оптимальную величину тока: излишнее тепло значительно сокращает ресурс, заложенный в конструкцию.

Для уменьшения нагрева полупроводникового слоя инженеры используют два технологических приема:

  1. Рассеивание выделяемого тепла в окружающую среду.
  2. Четкую стабилизацию силы тока.

Первая методика основана на том, что печатная плата корпуса светодиода у ламп монтируется на дополнительном теплоотводящем радиаторе.

Для лент же используют специальные алюминиевые профили различного сечения и габаритов.

Профили светодиодной ленты

Однако этого не достаточно. Дело в том, что даже небольшое колебание входного напряжения, которое не может предотвратить блок стабилизированного питания, вызывает ощутимое изменение тока через светодиод.

Поэтому для подключения светодиодных лент используют специализированные
электронные устройства — драйверы. Они дополняют работу блоков питания и часто
встраиваются в их конструкцию.

Длительную и надежную работу светодиодов обеспечивают всего две вещи: исключение перегрева полупроводникового перехода и стабильный ток оптимальной величины через него.

Другие характеристики светодиодного освещения я опубликовал специальной статьей. Кого они заинтересуют, читайте здесь. Материал полезен для общего развития.

Блоки питания для светодиодных лент 12 вольт: 4 типа конструкции для разных условий эксплуатации

Поскольку световое оборудование на светодиодах выпускается на 12 и 24 вольта, то под каждое из них создаются специальные блоки питания. Особых различий при выборе для покупки и эксплуатации у них нет.

Поэтому я буду о них рассказывать на примере двенадцативольтовых устройств.

Блок питания работает по принципу инверторного преобразования электрической мощности за счет использования:

  • сетевого фильтра, блокирующего поступление в схему электрических помех;
  • диодного выпрямителя со сглаживающим фильтрам, создающих совместной работой стабилизированное напряжение строго постоянной величины;
  • высокочастотного генератора инвертора, вырабатывающего импульсы прямоугольной формы с действующим напряжением 220 вольт;
  • силового трансформатора, понижающего напряжение до оптимальной величины 12 или 24 вольта;
  • выходного выпрямителя с фильтром, окончательно подготавливающих выходной сигнал.
Структурная схема импульсного блока питания

Блоки питания для светодиодной ленты, которые выпускает промышленность, можно условно разделить на 4 класса по условиям их эксплуатации для работы:

  1. в сухих и чистых помещениях с обычными габаритами;
  2. либо в ограниченном пространстве;
  3. во влажной среде или на открытом воздухе;
  4. с мощными осветительными приборами.

Типовой блок питания специально не ограничивается своими размерами. Он имеет широкий клеммник с защитной планкой из диэлектрического пластика и металлическую перфорированную крышку. Через ее отверстия обеспечивается воздухообмен и отвод тепла от нагревающейся электроники.

Блок питания для светодиодной ленты

Малогабаритный блок питания ограничен своими размерами. Он тоже
имеет вентиляционные вырезы, но меньшее количество клемм. Внешний вид и
габариты однотипных модулей можете визуально сравнить на этой фотографии.

Блоки питания для светодиодной ленты

Герметичный импульсный блок питания создается для работы во влажной
среде. Его электронную начинку надежно защищает специальное покрытие корпуса с
классом IP67.

Герметичный блок питания для светодиодной ленты

Он способен надежно работать на улице, в ванной, бане, бассейне и других подобных помещениях. Однако не вздумайте его погружать в воду, например, в аквариум. Из такой затеи ничего хорошего не получится.

Самые мощные блоки питания снабжаются системой принудительной вентиляции. У них внутри корпуса встроен кулер, как у компьютерного блока. Его применение вызвано необходимостью эффективного отвода тепла от нагревающейся электроники.

Мощный блок питания

Вентилятор создает небольшие проблемы для владельцев: шум, который может раздражать отдельных людей. Это следует учесть заранее: продумать место для размещения мощного блока и способы снижения раздражающих звуков на этапе планирования электромонтажных работ в квартире.

Отказываться же от принудительного обдува нельзя: сразу начнутся проблемы со вздутыми конденсаторами, пробитыми диодами и вышедшими из строя силовыми транзисторами.

Вздутый конденсатор

По этой же причине вам стоит позаботиться о хорошей циркуляции воздуха через внутреннюю схему корпуса. Он должен свободно поступать к электрической схеме и выходить наружу, убирая излишнее тепло с электронных компонентов.

Блок питания для светодиодной ленты своими руками: полезные рекомендации

Принцип работы и схема импульсного блока питания не так уж сложна, как может показаться с первого взгляда. В нем происходит инверторное преобразование электрической мощности.

Схема импульсного блока питания

Основная трудность, с которой придется столкнуться самодельщикам — это сборка и настройка высокочастотного генератора. Схем для работы этого каскада много.

Наиболее перспективным направлением является пушпульная схема.

Пушпульная схема

Ее обзор, а также других аналогичных устройств я уже сделал в отдельной статье, посвященной ремонту ИБП. Тем, кого интересует кропотливая работа по сборке подобных модулей, рекомендую почитать информацию там.

Процесс самостоятельной сборки импульсного блока довольно сложный. Сейчас намного проще использовать для подключения к светодиодной ленте готовые конструкции, которые остались от отработавшей свой ресурс электронной техники.

Один из таких вариантов — компьютерный блок питания. Он построен по тем же принципам, поэтому отлично справится со светодиодными нагрузками.

Его надо просто подключить к сети 200 вольт, а выход потенциалов +12VDC и —12VDC взять с соответствующих гнезд выходного штеккера на 20 или 24 pin.

Разъемы компьютерного блока питания

Не забывайте, что ИБП не любят режим холостого хода. Для их проверок рекомендуется собирать резистивную схему нагрузки.

Блок нагрузки

Без ее подключения дорогостоящие электронные компоненты могут преждевременно выйти из строя.

Блок питания ноутбука тоже хорошо подходит для подключения к светодиодной схеме. Обращайте внимание на его выходную мощность. Она указывается на этикетке корпуса.

Блок питания ноутбука

В отдельных случаях подсветку можно запитать от батареек или аккумуляторов. Такие технические решения уже имеются в продаже для использования во внутренних пространствах шкафов, полочек, стеллажей.

Любой самодельный или заводской импульсный блок питания до подключения к схеме и нагрузке должен быть проанализирован и подобран по своим техническим характеристикам. Его надежная работа требует создания запаса мощности.

Расчет блока питания для светодиодной ленты 12В: как обеспечить длительную безаварийную работу всей осветительной системы

Начать вычисления необходимо с определения величины мощности, которую должен надежно обеспечивать ИБП.

Расчет блока питания для светодиодной ленты на 12 или 24 вольта проводим по характеристикам, опубликованным производителем на упаковке или в другой сопроводительной документации. Рассмотрим его на примере Flexible led strip на 24 В.

Характеристики светодиодной ленты

Ее мощность соответствует 19,2 ватта на один метр длины, а всего их 5. Далее я просто показываю картинкой, как рассчитать блок питания для светодиодной ленты по простой формуле.

Как рассчитать блок питания для светодиодной ленты

С длиной и мощностью в принципе все понятно, а коэффициент запаса обычно выбирают величиной в 30% или 50%.

30% запаса создают для ИБП, работающих при нормальном режиме эксплуатации и имеющих обычные размеры. Для экстремальных условий работы или использования малогабаритных блоков его рекомендуется увеличить до 50%.

В нашем примере расчет блока питания будет выглядеть следующим образом:

Pбп = 19,2 х 5 х 1,3 = 124,8 Вт для обычного ИБП.

Pбп = 19,2 х 5 х 1,5 = 144 Вт для малогабаритного блока.

По условиям надежной работы расчетная мощность не должна превышать реальные возможности выбираемого импульсного блока питания. Сильно завышать эту величину не стоит по экономическим показателям.

Поэтому для работы светодиодного освещения выбираем ближайший оптимальный вариант. Например, во втором случае хорошо подойдет ИБП на 150 ватт, а для первого расчета «с натягом» допустимо применить 120 Вт.

Связаны эти рекомендации со многими факторами:

  • погрешности конструкций;
  • предельные нагрузки и аварийные режимы в питающей сети, создающие перегрев электроники;
  • возможные нарушения теплообмена;
  • другие случайные процессы.

В общем, учитывайте, что запас мощности нужен для компенсации отклонения реальных условий эксплуатации от идеального расчетного состояния, под которое проектируется ИБП.

Запас должен быть учтен: он сильно не вредит, но его излишняя величина «оттягивает карман» не только на покупку оборудования, но и увеличивает эксплуатационные расходы.

Я объяснил, как выполнить расчет блока питания для светодиодной ленты 12в по мощности. Еще существует аналогичная методика для тока.

Пользоваться ею просто: напряжение ИБП и питания сборки светодиодов одно и то же. Далее потребуется пересчитать величины мощности (ватты) в токи нагрузок (амперы) и сравнивать их, как показано выше.

Как подсоединить светодиодную ленту к блоку питания строго по науке

Длительная и эффективная работа даже качественного светодиодного оборудования очень сильно зависит от правильного подключения.

Это важный вопрос, ему надо уделить особое внимание. Выделяю четыре момента, которые надо обязательно выполнить:

  1. Подключение соединительных проводов выполняется строго по схеме инструкции.
  2. Монтаж дополнительных участков освещения проводится только параллельными цепочками.
  3. Сопротивление соединительных проводов должно минимально ограничивать рабочий ток.
  4. Обеспечить качественный отвод тепла от нагревающихся светодиодов.

Как подключить провода правильно.

На любом промышленном блоке питания выполнены клеммы для подключения проводов. Они маркируются специальными знаками, подписываются, выделяются в группы. Например, так.

Как подключать блок питания к светодиодной ленте

На входных цепях важно правильно подводить потенциалы фазы и нуля, хотя их допустимо поменять местами. Защитный РЕ проводник используется в системах заземления квартир по схеме TN-S, TN-C-S.

В старых зданиях со схемой заземления TN-C на эту клемму ничего не подключают.

В выходных цепях следует правильно подать «плюс» источника питания на «+» светодиодной ленты. С минусом поступают аналогично.

Если выхода с ИБП + и — перепутать, то светодиоды будут закрыты, ток через полупроводниковый переход не пойдет, свечения не будет.

Как подключать дополнительную цепочку освещения к блоку питания

Производители выпускают светодиодные ленты фиксированными отрезками по 5 метров. Это связано с токовыми нагрузками, которые создаются на дорожки, и постепенным падением уровня напряжения при увеличении расстояния.

Поэтому самый простой блок питания предусматривает способ подключения одного стандартного отрезка 5 метров.

Простой блок питания

Однако более равномерное освещение светодиоды будут давать при подаче напряжения с обеих сторон подключаемого участка: потери тока в дорожках уменьшатся.

Подключение светодиодной ленты с двух сторон

С точки зрения электрика вполне допустимо подать еще напряжение в середине каждого участка, но в большинстве случаев этот прием не требуется.

В реальных условиях заводской длины 5 м может не хватить, если потребуется освещать 10, 15 или большее количество метров. Для их подключения подойдет только метод параллельного соединения сопротивлений, а не последовательно.

Показываю на примере двух участков. Верхний вариант простой, но не правильный: зачеркнул его красными линиями.

Как подключить две светодиодные ленты

При последовательном соединении даже двух лент свечение конечных светодиодов будет снижено.

Каждый случай подключения дополнительного сопротивления требует повторного расчета блока питания.

Как выбрать провода для светодиодного освещения

Ленточные источники освещения располагают в разных местах, часто создают из них светящиеся фигуры сложной формы. Для этих целей лучше подходят гибкие медные провода, сплетенные из большого количества проволочек, а не одножильные.

Провода и кабели

С учетом создаваемых токовых нагрузок светодиодными конструкциями их общее поперечное сечение должно быть не менее 1,5 мм квадратных. Можно больше, но это затруднит монтажные работы.

Более тонкие провода внесут свою лепту в повышение резистивного сопротивления цепочки, что крайне нежелательно.

Соединять концы проводов с контактными площадками ленты лучше пайкой. Подключение же их под винт клеммника следует выполнять через обжимные втулки наконечника.

Наконечники для проводов

Как эффективно отвести тепло от светодиодной ленты

Обычно источник света располагают вверху помещения на потолке, а там температура всегда выше за счет естественного движения теплого воздуха от нагревательных элементов, что усугубляет работу светодиодов.

Упростить условия их работы позволяет отвод тепла через алюминиевые профили.

Профили для светодиодной ленты

Но в этом случае рекомендую:

  1. Для крепления отказаться от заводского двойного скотча — он со временем может отойти, отклеиться. Крепите ленту на саморезы. Не ленитесь зенковать отверстия под них. Это обеспечит более плотное прилегание всех светодиодов к профилю, защитит их от перегорания.
  2. Если решились выполнять заводское крепление скотчем, то обязательно обезжиривайте обе стыкуемые поверхности: профиля и ленты. Сцепление будет лучше и долговечнее.
  3.  Избегайте плохих электрических контактов, не пользуйтесь тонкими и длинными проводами. Все они увеличивают общий нагрев профиля.
  4. Анодированные алюминиевые профили практически не подвергаются коррозии, а, значит, более пригодны для отвода тепла во время длительной эксплуатации. У необработанного алюминия могут появиться следы оксидной пленки.

На качестве длительной работы освещения могут сказаться ошибки, которые допускают не достаточно опытные мастера. Постарайтесь пользоваться услугами квалифицированных специалистов.

Приведу пример. О специальном оборудовании для светодиодного освещения обычный электрик может не знать. С профессиональными коннекторами и приемами пайки тонких дорожек на электронных платах знакомы не все.

Способы подключения светодиодных лент

Светодиодная лента 220В: подключение без блока питания к обычной сети — недостатки конструкции

Производители постарались учесть запросы обычных потребителей и стали выпускать ленту на 220 вольт.

Светодиодная лента 220 В

Ее очень просто подключать к бытовой проводке через небольшой блок из выпрямительных диодов и сглаживающего конденсатора. Его стоимость намного ниже, чем ИБП.

Питание светодиодных лент 220 В

Выходящие из ленты провода просто вставляются в пластиковые наконечники.

Осветительную схему можно собирать последовательными цепочками до 100 метров длиной, а снижения светового потока на ее конце практически не будет заметно.

Вся конструкция помещена в прочную защитную оболочку, которая надежно исключает поражение током от напряжения 220 вольт. Подключение к выходным гнездам выпрямительного блока осуществляется с торца через вмонтированные контактные гнезда.

Светодиодная лента на 220 вольт

Порядок сборки следующий. Вначале надевают защитный диэлектрический колпачок.

Монтаж колпака

Через него в контактные гнезда устанавливают переходную колодку.

Установка колодки

Подготовленный конец вставляют в разъем выпрямителя с соблюдением полярности: иначе светодиоды не станут светить.

Подключение разъема

С обратной стороны надевают защитный колпачок.

Защита светодиодной ленты

Остается вставить блок питания в розетку и собранная конструкция станет работать.

Однако я хочу предупредить начинающих мастеров о скрытой опасности: никто не застрахован от ошибок. Их совершают даже опытные электрики. Поэтому любая подача напряжения на новое оборудование должна выполняться через автоматический выключатель.

Он спасет вас и подключенные светодиоды от критической ситуации: случайно созданного короткого замыкания или перегруза электрической схемы.

Однако здесь не все так просто, как кажется на первый взгляд. Обратите внимание на недостатки, которыми обладает светодиодная лента на 220 вольт:

  1. Питающая сеть подвержена колебаниям напряжения, в ней присутствуют различные электрические помехи и наводки. Вопросы фильтрации посторонних сигналов и стабилизации питания простым выпрямительным устройством не обеспечиваются.
  2. Равномерности освещения нет, глазу заметны небольшие мерцания, обусловленные низким качеством напряжения.
  3. Охлаждение ленты 220 V не предусмотрено, при работе она перегревается, что значительно укорачивает ее ресурс.
  4. Силиконовое покрытие при нагреве выделяет неприятный запах.

Поэтому напрашивается вывод: светодиодная лента 220 В, созданная для подключения без блока питания не должна устанавливаться в жилых помещениях. Ее место на улице или в хорошо проветриваемых местах.

В заключение рекомендую посмотреть короткий видеоролик от интернет магазина Luxiled “Подключение светодиодной ленты к блоку питания”.

Если у вас появились вопросы или желание прокомментироватьполученный материал, то воспользуйтесь специальным разделом.

Монтаж и установка светодиодной ленты своими руками

В статье «О светодиодных лентах и их подключении» подробно рассмотрена теоретическая сторона вопроса – как расшифровать маркировку, как выбрать ленту исходя из необходимой освещенности в помещении, как выбрать блок питания и многие другие. Задаваемые мне вопросы по электронной почте свидетельствуют, что многие домашние мастера сталкиваются с трудностями при монтаже и установке светодиодной ленты при реализации задачи подсветки объектов и освещения помещений. Эта статья заполнит пробел и поможет получить ответы на многие вопросы, возникающие при практическом выполнении монтаже и установке светодиодной ленты своими руками.

Способы подключения светодиодной ленты к источнику питания

Светодиодная лента обычно поставляется намотанной на катушки отрезками длиной пять метров с припаянными на внешнем конце короткими проводами, как на фотографии.

Провода на светодиодной ленте

Для защиты места пайки контактных площадок светодиодной ленты от внешних воздействий и из эстетических соображений их обычно сверху закрывают отрезком термоусаживающейся трубкой.

Подключение питания с помощью LED коннектора

При подготовке светодиодной ленты к установке, отрезок ленты длиной пять метров приходится разрезать на более короткие отрезки, исходя из размеров поверхностей или предметов, на которые лента будет устанавливаться. Поэтому возникает необходимость самостоятельного присоединения проводников к контактным площадкам.

Коннектор для подключения проводов

Самым простым и быстрым способом присоединения проводов к контактным площадкам светодиодной ленты для ее питания является механический способ, с помощью специального LED коннектора, один из разновидностей которых Вы видите на фотографии. Достаточно приложить ленту контактными площадками к контактам коннектора и защелкнуть крышку. Но этот способ очень дорогой, так как цена одного коннектора сравнима со стоимостью полметра самой ленты и менее надежный, чем подключение с помощью пайки припоем. Не каждый домашний мастер захочет нести такие расходы, особенно если система освещения состоит не из одного отрезка светодиодной ленты, а множества.

Подключение питания способом пайки припоем

При самостоятельной подготовке к монтажу светодиодной системы освещения или подсветки дешевле и надежнее выполнить подключение проводов к светодиодной ленте методом пайки. При кажущейся на первый взгляд сложности, припайка проводов к контактам светодиодной ленты не сложней, чем любая другая пайка. Главное соблюдать технологию и паять паяльником с нагретым до требуемой температуры узким концом жала шириной около 2 мм. Искусству пайки паяльником на сайте посвящен ряд статей.

Медные контакты на светодиодной ленте

Отрезанный конец светодиодной ленты обычно приобретает вид, какой Вы видите на фотографии. Количество контактных площадок зависит от вида ленты. Например, RGB лента на фото имеет четыре контактных площадки и к каждой из них необходимо припаять отдельный проводник.

Контакты на светодиодной ленте

Для получения качественной пайки в обязательном порядке нужно подготовить спаиваемые поверхности, покрыв их слоем припоя. Посмотрев видеоролик, Вы убедитесь, что лудить контактные площадки светодиодной ленты не сложная работа.

Всего просмотров: 93278

Контактные площадки светодиодной ленты не являются исключением и прежде, чем припаять к ним провода, их тоже необходимо залудить, как показано на фотографии.

Подготовка проводов для пайки

Далее необходимо залудить концы проводов. Для этого необходимо предварительно нарезать их на куски нужной длины и снять с концов изоляцию. Цвет изоляции проводов значения не имеет, просто, когда используют провода с разным цветом изоляции, то не нужно будет в дальнейшем заниматься их прозвонкой мультиметром. Снять изоляцию на пару миллиметров и залудить провода сложно. Поэтому изоляция снимается на 8-10 мм,а после залуживания концов проводов, они подрезаются бокорезами до длины трех миллиметров.

Провода припаяны к контактам светодиодной ленты.

Теперь осталось приложить залуженные концы проводов к контактным площадкам и по очереди касанием каждой площадки жалом паяльника с каплей припоя в течение пару секунд получить пайку, как на фотографии. После пайки нужно внимательно осмотреть, не соприкоснулись ли капли припоя соседних площадок. Для уверенности в отсутствии короткого замыкания между соседними площадками желательно воспользоваться мультиметром.

Изоляция мест пайки светодиодной ленты

Напряжение на контактах светодиодной ленты не превышает 24 В, поэтому место пайки можно не изолировать. Но, все же, лучше обернуть его пару витками изоляционной ленты или надеть термоусадочную трубку с последующим прогревом строительным феном.

Как резать и соединять отрезки светодиодной ленты

При монтаже и установке светодиодной ленты зачастую приходится ее резать на отрезки равные размеру поверхности, на которую она приклеивается. При организации подсветки помещения приходится монтировать ленту под прямым углом, как в одной плоскости (угол на потолке), так и во взаимно перпендикулярных плоскостях (внешний или внутренний угол стен в помещении). При этом, как правило, остаются отрезки светодиодной ленты недостаточной длины, и встает вопрос, а как их правильно соединить вместе?

Как резать светодиодную ленту

Светодиодная лента тонкая, эластичная и легко режется на отрезки обычными канцелярскими ножницами. Для разрезания ленты на куски со знанием дела необходимо ознакомиться с ее устройством и электрической схемой.

Электрическая схема светодиодной ленты

Светодиодная лента, вне зависимости от ее длины, состоит из множества параллельно соединенных между собой сегментов, как на фотографии. Один сегмент светодиодной ленты, рассчитанный на питающее напряжение 12 В состоит из трех корпусов со светодиодами и трех сопротивлений. В каждом корпусе установлено по три полупроводниковых кристалла красного, зеленого и синего цветов свечения. Кристаллы одного цвета свечения включены последовательно, как показано на электрической схеме. Для ограничения силы тока, протекающего через цепочки светодиодов, последовательно с ними установлены сопротивления R1- R3.

Светодиодная лента

Если посмотреть на светодиодную ленту со стороны липкого слоя с отклеенной защитной пленкой на просвет, то можно увидеть идущие вдоль токоведущие медные дорожки. По ним подается питающее напряжение вдоль ленты на каждый сегмент.

Резка светодиодной ленты

Теперь Вы поняли, что светодиодную ленту можно разрезать на множество отрезков, но шаг резки должен быть равен длине одного сегмента. Резать разрешено посередине контактных площадок, обычно место разрешенного реза обозначено линией, иногда наносится пиктограмма в виде ножниц.

Как сращивать светодиодную ленту

При подготовке к монтажу светодиодной ленты могут появиться ее отрезки недостаточной длины. Их можно успешно срастить между собой без ущерба для работы ленты в целом. Срастить отрезки светодиодной ленты можно двумя способами, с помощью LED коннектора и пайкой. Соединить ленты пайкой можно тоже двумя способами, непосредственная спайка между собой отрезков ленты или с помощью дополнительных проводов.

Обращаю Ваше внимание, что сращивать светодиодную ленту можно только до длины не более пяти метров. Это связано с тем, что сечение печатных дорожек на ленте маленькое и при длине ленты более пяти метров будет происходить большое падение напряжения на дорожках. При нарушении этого требования ничего непоправимого не произойдет, просто светодиоды на конце ленты буду светиться не в полную яркость.

Сращивание светодиодной ленты пайкой без проводов

Технология подготовки контактных площадок светодиодной ленты не отличается от подготовки для припайки к ним проводов.

Светодиодная лента

На фотографии представлена перерезанная канцелярскими ножницами на две части лента. Так как контактные площадки не окисленные, то можно сразу приступать к их покрытию припоем.

Контакты светодиодной ленты

Контактные площадки со стороны установки светодиодов покрыты толстым слоем припоя и готовы для сращивания ленты.

Контактные площадки светодиодной ленты

На этом этапе подготовка ленты для сращивания пайкой не заканчивается. Необходимо еще покрыть припоем контактные площадки, которые находятся со стороны липкого слоя. Для доступа к ним нужно отклеить часть защитной пленки.

Залуженные контактные площадки

Открывшиеся взору контактные площадки нужно тоже покрыть толстым слоем припоя. После этого можно приступать к спайке отрезков светодиодной ленты. На фотографии показаны только две контактные площадки, покрыть припоем необходимо и две другие, скрытые под пленкой.

импульсный, диммируемый, схема своими руками

Содержание статьи:

Применяя в помещениях светодиодную ленту немаловажно, чтобы её функционирование было стабильным, долговечным и не оказывало негативного воздействия на зрение людей. Корректную работу таких осветительных приборов гарантирует блок питания для светодиодной ленты, который выбирается в соответствии с определёнными расчётами. Правильно подобранный преобразователь защитит светодиоды от скачков напряжения и преждевременной утраты качества светового потока.

Принцип действия импульсного блока питания

Блок питания для светодиодной ленты

Импульсный блок питания на сегодняшний день наиболее часто применяется для светодиодных лент. Принцип его действия состоит в трансформации длительности рабочей части периода для импульсного тока прямоугольного типа, а также в продолжительности его подачи на прибор. Такие параметры устанавливаются в соответствии с нулевым уровнем. Имеется в виду часть периода, когда можно наблюдать предельно допустимое напряжение. Такую характеристику именуют широтой. Её трансформации осуществляются в диапазоне 0-100% и вызывают специфические модификации в показателе имеющегося напряжения светового источника.

В подобных случаях ток на выходе сберегает собственную стабильность на самом оптимальном уровне. Изменения при этом не касаются спектрального состава светопотока, а мощность рассеивания держится в пределах номинальных показателей.

Сам блок питания при функционировании в импульсном режиме несёт минимальные потери. Регуляторы данного класса наиболее оптимальны для того, чтобы реализовать компьютерный или цифровой способ управления степенью освещённости.


Основной недостаток таких моделей – повышенный уровень мерцания. Но оно свойственно исключительно дешёвым блокам питания. Подобный эффект вреден для человеческих глаз и может возникнуть даже при небольших уровнях яркости. Долгое слежение за таким световым явлением может вызвать:
  • формирование неприятных зрительных ощущений;
  • развитие головной боли;
  • рост усталости;
  • упадок внимательности и остроты зрения.

Чтобы избежать негативного воздействия, лучше отдать предпочтение брендовым блокам питания. Они несколько дороже, но лишены подобного эффекта.

Основные критерии выбора

Чтобы подобрать блок питания светодиодной ленты, нужно обратить внимание на такие ключевые характеристики данного устройства:

  • значение выходного напряжения – оно в обязательном порядке должно соответствовать по показателю осветительному прибору;
  • показатель мощности устройства – рассчитывается по специальной формуле;
  • уровень защиты;
  • наличие дополнительных функций.

Выбирая источник питания, также нужно учесть его стоимость. Защищённые от влаги модели будут стоить дороже. На ценообразование влияет метод преобразования устройства и его мощностные показатели.

Метод преобразования

Принцип работы импульсного блока питания

По способу преобразования блоки питания можно разделить на 3 основных типа:

  • линейные;
  • бестрансформаторные;
  • импульсные.

Источники питания линейного типа изобрели ещё в прошлом столетии. Они активно использовались до начала 2000-х годов, до появления на рынке импульсных устройств. Сейчас практически не применяются.

Бестрансформаторные модели малопригодны для питания светодиодных светильников. Они обладают сложной конструкцией – напряжение 220В в них уменьшается посредством RC-цепи с последующей стабилизацией.

Наибольшую популярность обрёл преобразователь импульсного типа. Его выгодно отличают повышенное значение КПД, небольшая масса и компактные габариты.

Основной серьёзный минус – блок нельзя включать без нагрузки. В противном случае может выйти из строя силовой транзистор. На современных моделях эту проблему решили при помощи обратной связи. В итоге на холостом ходу напряжение на выходе не выходит за пределы допустимого показателя.

Охлаждение

В зависимости от применённой системы охлаждения блоки питания разделяются на 2 типа:

  • Активное охлаждение – устройство оснащается внутрикорпусным вентилятором, отвечающим за эффективность охлаждения. Такая конструкция даёт возможность взаимодействовать с достаточно высокими мощностями. При этом вентилятор может гудеть и его периодически нужно чистить, так как с воздушным потоком внутрь корпуса попадает пыль.
  • Охлаждение пассивного типа – устройство не оборудуется вентилятором (естественное охлаждение). Такие источники питания очень компактны, но при этом подходят исключительно для использования в быту, так как рассчитаны на малые нагрузки.

Исполнение

Компактный блок питания для светодиодной ленты

По типу исполнения блоки питания разделяются на такие конструкции:

  • Малогабаритный пластиковый корпус. Такое устройство внешне схоже с блоками питания от ноутбуков и обладает разборным корпусом из пластика. Модели данного класса функционируют стабильно и будут оптимальным вариантом для использования в сухих помещениях.
  • Герметичный корпус из алюминия. Конструкционные особенности, герметичность и прочность используемого материала, позволяют применять такой светодиодный блок в помещениях с повышенной влажностью. Он устойчив к воздействию влаги и выделяется длительным эксплуатационным сроком.
  • Корпус из металла с вентиляционными отверстиями. Такие устройства не защищены от внешних воздействий, поэтому монтируются в специальные закрытые коробки. Корпус открытого типа даёт возможность быстро перенастроить блок.

При выборе блока питания нужно обращать внимание не только на его конструктивные особенности, но также на функциональность. Не стоит переплачивать, ведь некоторые дополнительные функции владельцу могут просто не понадобиться.

Выходное напряжение

Данная характеристика устанавливает, в какой номинал напряжения преобразует источник питания исходное сетевое напряжение 220В. Обычно это 12В и 24В постоянного или переменного типа. Наиболее распространёнными являются светодиодные ленты на 12В с напряжением постоянного типа. Соответственно, для них нужен блок питания маркировки DC12V.

Мощность

Потребление светодиодов

В отдельных ситуациях в расчёте мощности источника питания просто нет надобности. Например, если нужно подсоединить 1 метр ленты на светодиодах класса SMD с питанием 12В, подойдёт любой блок с неизменным напряжением на выходе 12В. Если же предполагается более мощная нагрузка, нужно будет воспользоваться формулой расчёта.

Подобрать мощность источника питания можно исходя из максимальной длины светодиодной ленты и от показателя потребления 1 метра изделия. Для облегчения такой задачи производители прописывают требования к источнику питания в инструкции к LED-ленте.

Дополнительные функции

Блок питания с пультом управления

Кроме основных характеристик, при выборе блоков питания внимание нужно обращать на наличие в них дополнительных функций:

  • могут быть тривиальными и исключительно обеспечивать питание;
  • более функциональные модели обладают встроенным диммером;
  • отдельные устройства оснащаются инфракрасным датчиком или радиоканалом для управления при помощи пульта ДУ.

Наиболее дорогостоящие источники питания оборудуются сразу диммером и ДУ, что позволяет не загромождать пространство помещения отдельными блоками.

Как рассчитать мощность блока питания для светодиодной ленты

Характеристика светодиодов

Для определения требуемой мощности блока питания, нужной в конкретной ситуации, можно прибегнуть к помощи простой схемы расчёта.

Для примера будет рассмотрена популярная лента модели SMD5050 с показателем длины 3 метра, мощностью 14,4В и с плотностью расположения светодиодов 60 шт. на метр длины.

Вначале нужно высчитать потребление энергии лентой: 14,4В х 3м = 43В.

Для учёта потери мощности на проводниках требуется приплюсовать к высчитанной мощности 20% для резерва: 43В х 1,2 = 52В.

Обретённая цифра гласит о том, что наименьшая мощность источника питания для этой ленты должна равняться 52В. Блоки с такими показателями не выпускаются, поэтому цифру нужно округлять в большую сторону – подойдёт устройство на 60В.

Подключение светодиодной ленты

Подключение светодиодной ленты к БП

Перед установкой на штатное место ленту необходимо подсоединить к блоку питания. Данный процесс несложен и может быть выполнен самостоятельно. Для примера будет рассмотрен блок с корпусом из металла с вентиляционными отверстиями. Такие устройства пользуются наибольшим спросом. Внутри корпуса находится выпрямитель с клеммным модулем, куда собственно и подключают источник освещения.

Полярность подключения

Все блоки питания обладают маркировкой с указанием основного предназначения и его ключевыми характеристиками. Возле всех клеммных винтов находится обозначение для гарантирования правильности подсоединения проводов:

  • L –  фаза, N – ноль: это вход источника питания. Посредством этих клемм блок подсоединяется к общей сети.
  • G – для подсоединения заземления. Если заземление в квартире отсутствует, данная клемма не задействуется.
  • +V и -V – это выходные клеммы с преобразованным в 12В напряжением.

Источники питания данного класса оборудуются индикатором работы – лампа зелёного цвета. Также есть специальный механизм поворотного типа, который обозначен как “V adj”. Он позволяет немного подкорректировать напряжение – в пределах 12-13В.

Выбор сечения провода

Таблица сечений медных проводов в цепи освещения 12 В длиной до 2 метров

Выбор сечения провода крайне важен, ведь от него зависит возможность потери мощности при нагреве осветительного прибора. Если при подсоединении расстояние между источником питания и светодиодной лентой получилось большое, нужно не только элиминировать упадок напряжения на кабеле соединения, но и нивелировать потери мощности, создающиеся этим кабелем.

Чем большим является сечение кабеля, тем меньше утрат мощности при этом наблюдается.

Для подключения светодиодных лент к блоку питания нужен кабель с сечением не меньше 1,5 мм2. Если общая длина кабеля составляет более 10 метров, лучше взять провода большего сечения, к примеру, 2,5 мм2.

Выбор схемы включения

Схема включения светодиодной ленты

Перед подключением светодиодной ленты к источнику питания нужно подвести кабеля к месту монтажа. Для таких осветительных приборов используются провода маркировки ВВГ-П 2х1,5 либо же ВВГ 2х2,5. На один край кабеля устанавливают розеточную вилку, а второй зачищают от изоляционного слоя для соединения с клеммами сетевого адаптера.

Очищенные провода вставляются в гнёзда блока питания, после чего фиксируются винтами. Подсоединение выполняется к разъёмам с пометками L и N. К фазе (разъём L) подсоединяется провод с коричневым окрасом. К нулю (разъём N) подключается синий провод.

Главное при подсоединении светодиодной ленты – не перепутать полярность, так как данные источники освещения функционируют от тока постоянного типа.

При подсоединении к блоку питания нескольких лент на светодиодах нужно соблюдать определённые правила.

Каждая лента не должна быть длиннее 5 метров, не важно, цельная она или состоит из нескольких небольших отрезков. Если длина будет большей, проводящие ток дорожки могут перегореть.

Такая схема предполагает, что все осветительные ленты подсоединяются параллельным образом, а не последовательным. При их подсоединении также крайне важно соблюдать правильность полярности.

Отличия блока питания от драйвера

Блоки питания – это источники напряжения, преобразующие стандартные 220В в 12В либо 24В. Данные устройства применяют, в основном, для питания лент на светодиодах и тех модулей, где роль ограничителя выполняет резистор.

Драйверы – это источники тока для светодиодных приборов. Они не маркируются характеристикой “напряжение на выходе”. Исключительно ток на выходе и максимальная мощность. Их применяют для автономных светодиодов и модулей, не обладающих ограничителем тока.

Простейший бестрансформаторный источник питания для светодиодной матрицы

Для питания многих светодиодных лампочек и прожекторов требуется 12 В, что вынуждает покупать или где-то доставать источник питания. На самом деле его можно сделать самому из недорогих запчастей.
Простейший бестрансформаторный источник питания для светодиодной матрицы

Материалы:


  • Светодиодная матрица 12 В 5 Вт.
  • 4 диода 1N4007;
  • керамический конденсатор 1 мкФ, напряжение не ниже 400 В;
  • 1 резистор в промежутке 300 кОм - МОм;
  • конденсатор 220 мкФ 25 В;
  • электрокабель с вилкой.

Сборка бестрансформаторного источника


Простейший бестрансформаторный источник питания для светодиодной матрицы

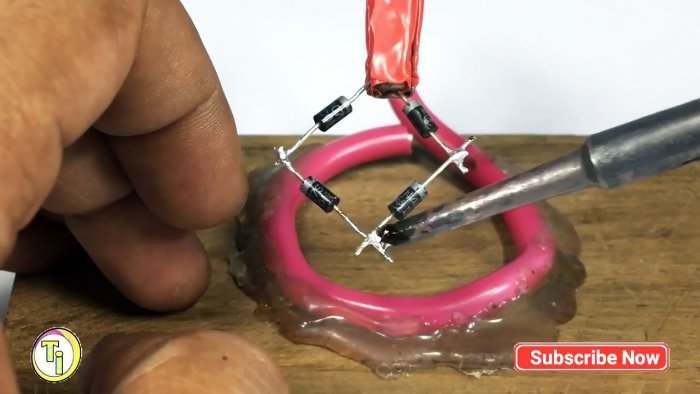

Для начала нужно спаять между собой 4 диода 1N4007, по схеме как на фото. Обратите внимание на полярность. Важно, чтобы направление анода и катода были как на фотографии. Начинающим любителям радиотехники нужно просто ориентироваться по серой полоске по окружности корпуса диода. Как видно одна пара из них соединяются полоской к полоске, а вторая темными сторонами. Соответственно между собой пары спаяны полоса к однотонной стороне.
Простейший бестрансформаторный источник питания для светодиодной матрицы
У конденсатора 220 мкФ 25 В нужно разогнуть контакты и припаять их к рамке из диодов. На его корпусе имеется продольная полоса. Противоположный к ней электрод паяется к контактам диодов соединенных полоска к полоске. Примыкающий до метки контакт скрепляется соответственно с диодами со стороны противоположной до полос.
Простейший бестрансформаторный источник питания для светодиодной матрицы

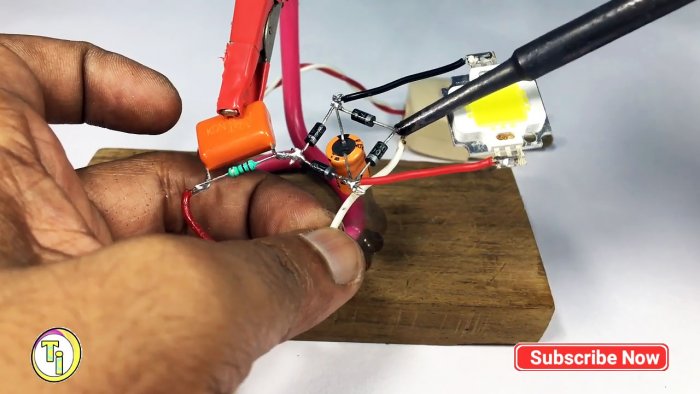

Далее к имеющейся схеме припаивается одним усиком керамический конденсатор 1 мкФ (105J). Для этого его следует расположить по левую руку и повернуть маркировкой к себе.
Простейший бестрансформаторный источник питания для светодиодной матрицы
Между усиками керамического конденсатора впаивается резистор 1 МОм. В нем нет полярности, поэтому его можно расположить любой стороной. Этот резистор нужен для разряда конденсатора, когда питание отключено от всей цепи.
Простейший бестрансформаторный источник питания для светодиодной матрицы

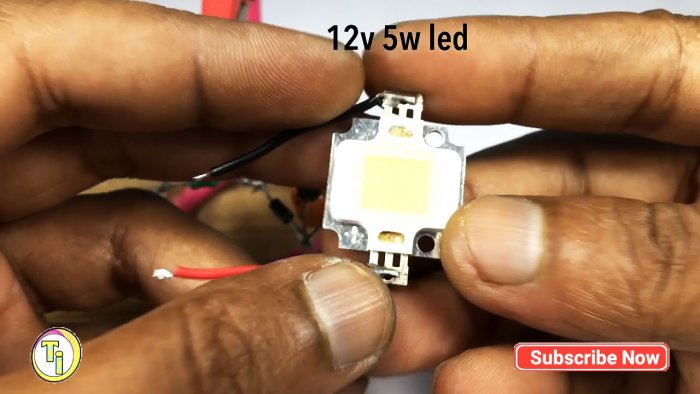

К схеме подключается потребитель. В данном случае используется светодиодная матрица на 12 В и 5 Вт.
Простейший бестрансформаторный источник питания для светодиодной матрицы
Чтобы он светил, нужно соблюсти полярность. Минус присоединяется к электродам со стороны полоски на конденсаторе 220 мкФ 25 В. Плюс паяется напротив.
Простейший бестрансформаторный источник питания для светодиодной матрицы
Чтобы запитать схему от сети 220В нужно присоединить двухжильный кабель с вилкой. Одна жила паяется к электроду керамического конденсатора и резистора, а вторая к незадействованной противоположной части рамки из диодов.
Простейший бестрансформаторный источник питания для светодиодной матрицы

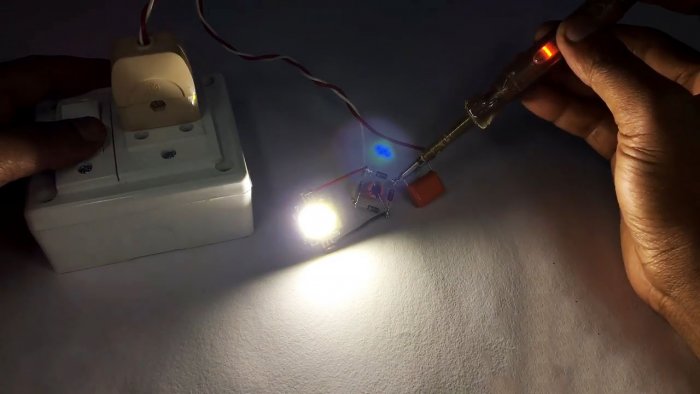

Включаем в сеть.
Простейший бестрансформаторный источник питания для светодиодной матрицы
Работает отлично.

Важно! Техника безопасности


Это очень дешевый в изготовлении источник для питания светодиодов и их матриц, но он имеет один очень существенный недостаток: к нему нельзя прикасаться, чтобы не получить разряд в 220 В, так как вся схема не имеет гальванической развязки. Поэтому не всем может подойти эта самоделка.
Готовый источник необходимо разместить в коробе из диэлектрического материала. Во время работы запрещается дотрагиваться даже до светодиодной матрицы, учтите это обязательно.

Смотрите видео


схема сборки ленты, выбор драйвера и блока питания

Один из современных источников декоративного и основного освещения –светодиодные ленты. Но большинству таких изделий необходимо питание: постоянное напряжение DC12В, а в розетках – переменное AC220В. Однако, кроме таких устройств, производители выпускают аппараты, предназначенные для работы от бытовой сети.

Светодиодная лента 220В

Светодиодная лента 220В

Конструкция светодиодной ленты

Полоса со светодиодами представляет собой печатную плату на гибкой основе из изоляционного материала. Вдоль этой полосы нанесены две токопроводящие полоски с контактными площадками. Между полосками расположены группы из светодиодов и токоограничивающего сопротивления. Все элементы соединяются последовательно и выполнены в корпусе SMD.

В самых распространённых полосах количество светодиодов в группе – три, и напряжение питания =12В. Эти группы отделены контактными площадками с отметкой линии отреза. Разрезать полосу можно только в этих местах. Если отрезать в другом месте, то разрезанная группа работать не будет.

Размер светодиодов и их количество в метре ленты может быть различным. От этого зависят яркость света и потребляемая мощность.

Устройство светодиодной ленты

Устройство светодиодной ленты

Важно! Напряжение питания светодиодов должно быть постоянным и без пульсаций, иначе свет будет мерцать, что неприятно и вредно для глаз.

Светодиодная лента на 220В

Кроме лент 12В, есть полосы, рассчитанные на 24, 48, 110 и 220В. Количество диодов в неделимых отрезках, соответственно, 6, 12, 30 и 60 штук. Без трансформатора или другого блока питания, только через выпрямитель, в розетку включаются только ленты 220В.

Собираются такие устройства из светодиодов SMD 3528, 5050, 2835, 3014 и особоярких 5630. Режутся такие полосы только отрезками по 50 сантиметров или 60 последовательно соединённых диодов. Внешне эти устройства отличаются от обычных только маркировкой.

Основные параметры LED-лент 220В

Основными параметрами этих устройств являются:

  • длина минимального отрезка;
  • количество диодов, мощность и ток одного метра полосы;
  • защищённость от погодных условий;
  • цветовая температура белого света.

Устройства с питанием от сети 220В

В полосах с питанием от 220В используются SMD светодиоды, которым необходимо питание 3,5В. Поэтому они подключаются последовательно в количестве 60 штук. Режется такая полоска на отрезки, кратные 0,5 или 1 метру.

Полосы из светодиодов SMD 5630 потребляют мощность более 10 Вт/м и монтируются на металлическое основание, отводящее тепло. Повышенная яркость получается также установкой диодов в два ряда.

Хотя питающее напряжение равно напряжению сети, при включении в розетку свет будет моргать с частотой 50Гц. Даже при использовании выпрямительного моста свет будет мерцать. Необходимо дополнительно использовать конденсатор, сглаживающий пульсации и преобразовывающий пульсирующее напряжение в постоянное.

Если есть светодиодная лента 220в RGB, то подключение производится через такой же RGB-контроллер. Распространённые модели контроллеров рассчитаны на использование с =12В, поэтому желательно приобретать эти устройства в комплекте.

Схема подключения светодиодной ленты RGB

Схема подключения светодиодной ленты RGB

Как подключить светодиодную ленту к 220 вольт

Подключение устройства 220В аналогично подключению обычных лент. Длина отрезанного куска, в зависимости от модели, кратна 0,5 или 1 метру.

Выпрямитель состоит из четырёх диодов и конденсатора. Его можно изготовить своими руками или приобрести готовый в магазине или на радиорынке. Без конденсатора свет будет моргать с частотой 100Гц, что, согласно СаНПИНУ, недопустимо в жилых помещениях. Такие конструкции можно устанавливать в кладовке, лестничной клетке и других вспомогательных помещениях.

Подключение к сети 220В

Подключение к сети 220В

Особенности

У этих устройств есть преимущества перед обычными, 12 вольтовыми приборами:

  • не нужен дорогой блок питания;
  • небольшой ток позволяет подключаться тонкими проводами;
  • в продаже есть полоски со встроенным блоком питания, которые просто включаются в розетку.

Как и у любых устройств, у этих тоже есть недостатки:

  • на всех элементах присутствует высокое напряжение, что требует тщательной изоляции;
  • дешёвые устройства быстро выходят из строя и их нельзя отремонтировать заменой маленького участка из трёх диодов;
  • длина отрезка может быть только кратной 100 или 50 сантиметрам;
  • мерцание с частотой 100Гц не заметно глазам, но утомляет и вызывает головную боль.

Способы подключить светодиодную ленту 12В к сети 220В

При включении светодиодной полосы 12В просто в розетку она сгорит. Поэтому для включения таких устройств в бытовую сеть необходимы дополнительные устройства.

Импульсный блок питания

Такие устройства есть самодельные или фабричного производства – это лучший, хотя и самый дорогой вариант. Эти блоки обеспечивают постоянную величину напряжения и отсутствие видимых пульсаций.

Более дорогие устройства опционально оснащаются регулятором яркости света (диммером) и пультом ДУ.

Интересно. В качестве источника постоянного напряжения можно использовать компьютерный блок питания.

Питание устройств от трансформатора

В этих аппаратах находятся понижающий трансформатор 220/12, выпрямительный мост и конденсатор, сглаживающие пульсирующее напряжение после диодного моста.

Такой блок питания можно изготовить самостоятельно из питающего трансформатора от старого лампового приёмника или телевизора, если намотать на нём вторичную обмотку 12В и собрать в корпусе вместе с диодным мостом и конденсатором.

Бестрансформаторный блок питания

Короткий отрезок ленты, например, для ночника или настольной лампы, можно подключить без понижающего трансформатора, через токограничивающий конденсатор. По похожей схеме собраны недорогие светодиодные лампы.

Недостаток этих конструкций в том, что если обычное питающее устройство потребляет из сети ток, приблизительно в 20 раз меньше необходимого для питания светодиодов (за счёт понижающего трансформатора), то бестрансформаторное устройство потребляет полный ток светодиодной ленты. Поэтому подключать к такому блоку длинную LED-полосу нецелесообразно.

Емкость конденсатора С1 необходима 1,4mkF на 0,1А тока ленты, а напряжение от 300В. Тип – МГБО или К73. Требуется фильтрующий конденсатор С2 ёмкостью 20mkF на 0,1А тока и напряжением 15В.

Ток потребления уменьшается при соединении кусочков ленты последовательно. В этом случае он равен току отдельного кусочка. При соединении нескольких отрезков последовательно напряжение конденсатора С2 умножается на их количество.

Для определения тока конструкции необходимо:

  1. Количество светодиодов в метре ленты разделить на 3. Получится число неделимых отрезков;
  2. Мощность метра ленты разделить на число отрезков с тремя светодиодами и на 12В – напряжение питания. Получится ток потребления одного участка;
  3. Умножить ток одного отрезка на количество таких участков. Получается общий ток конструкции.

Ток диодов в выпрямительном мосте определяется током устройства, а напряжение 300В.

Например, в метре ленты SMD3528 плотностью 60 диодов содержится 10 участков по три светодиода. Один участок имеет мощность 4,8Вт/10-0,48Вт и ток, 0,48Вт/12V – 0,04А. В куске длиной 0,5 метра таких участков 5 общим током 0,2А. Следовательно, емкость С1 2.8mkF или меньше, а C2 – не меньше 40mkF.

Бестрансформаторный блок питания

Бестрансформаторный блок питания

Важно! На всех элементах такой конструкции, в том числе и на LED-ленте, присутствует высокое напряжение.

Последовательное подключение

Последовательное подсоединение отрезков светодиодной ленты позволяет обойтись без блока питания. Это получится при соблюдении некоторых условий:

  • Количество светодиодов должно делиться на 60. Это необходимо, чтобы после разрезания получилось 20 отрезков по три диода;
  • Все отрезки должны быть одинаковыми, с одним количеством одинаковых светодиодов. Иначе на куске с меньшим количеством или менее яркими диодами будет большее напряжение, и он быстро выйдет из строя.

Подключается конструкция через диодный мост и фильтрующий конденсатор, аналогично безтрансформаторному блоку питания.

Подключение 12 вольтовой ленты к сети 220В

Подключение 12 вольтовой ленты к сети 220В

Светодиодная лента 220 вольт – это удобное осветительное устройство, которое имеет множество применений, благодаря своим преимуществам, а питание таких приборов от выпрямителя вместо блока питания позволяет сэкономить на его приобретении.

Видео

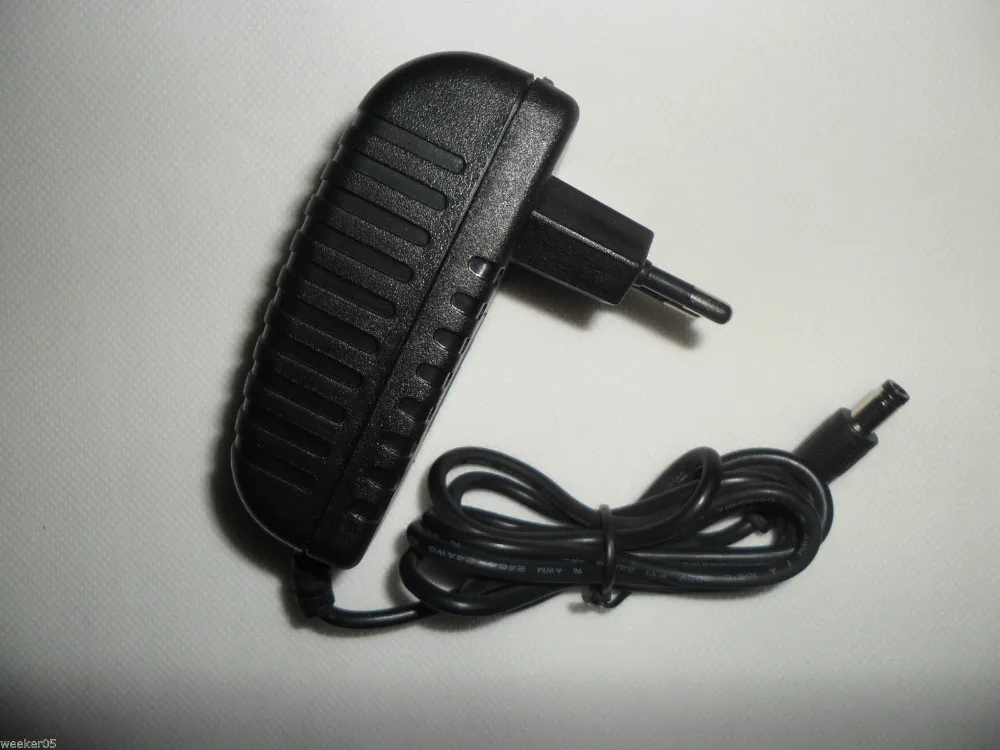

DC12V 1A Переключатель источника питания переменного тока в постоянный трансформатор освещения DIY светодиодный драйвер 10 Вт 15 Вт для светодиодных лент Лампа AC85 265 В 50/60 Гц | переключатель питания | переключение источника питания переменного тока на постоянный ток

DC12V 1A переключатель питания переменного тока в постоянный трансформатор освещения DIY светодиодный драйвер 10 Вт 15 Вт для светодиодных лент лампы AC85-265V 50/60 Гц

E27 E14 LED Corn Bulbs 5730 SMD LED Lights 110V/220V 24 30 42 64 80 89 108 LEDs Warm/ Cool White Indoor Decorative Lighting

Описание:

  • Адаптер питания переключателя постоянного тока 12В 1А
  • Ватт: 15 Вт
  • Входное напряжение: AC100V-265V
  • Выходное напряжение: 12 В постоянного тока
  • Выходной ток: 1А ~ 1.3А
  • Материал корпуса: металлический корпус / алюминиевый корпус
  • Размер: 7 * 4 * 3 см
  • Соответствие безопасности: FCC / CE / Rohs
  • Рабочая температура: 0 ~ 40 ° C
  • Температура хранения: -20 ~ 60 ° C
  • Влажность окружающей среды: 0 ~ 95% без конденсации

Особенности:

  • Высокая цена, надежность, соответствие отраслевым стандартам

  • Встроенная защита от перенапряжения, перегрузки по току и короткого замыкания

  • Дизайн PWM, убедитесь в стабильности и высокой эффективности источника питания.

  • Защита от помех, прошел тест на ЭМС, волна менее 20 мВ.

  • Постоянное выходное напряжение, при условии стабильного питания светодиодных светильников для достижения длительного срока службы

  • Встроенная защита от перенапряжения, перегрузки по току и короткого замыкания

Приложения

  • Блок питания светодиодной ленты
  • DIY светодиодные фонари / источники питания ламп
  • Индустрия охранного видеонаблюдения
  • Другое промышленное применение

E27 E14 LED Corn Bulbs 5730 SMD LED Lights 110V/220V 24 30 42 64 80 89 108 LEDs Warm/ Cool White Indoor Decorative Lighting

E27 E14 LED Corn Bulbs 5730 SMD LED Lights 110V/220V 24 30 42 64 80 89 108 LEDs Warm/ Cool White Indoor Decorative Lighting

1.Пожалуйста, подтвердите цены / доставку и другие детали у поставщика перед размещением заказа.

2. Перед покупкой убедитесь, что вы прочитали все описание и согласны с транзакцией.

3. Мы принимаем Alipay, West Union, T / T (банковский перевод), PayPal и кредитные карты. Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

4. Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку.

5. Платежи должны быть завершены в течение 15 дней, в противном случае заказ будет отменен, и любые скидки по акции будут недействительны.

E27 E14 LED Corn Bulbs 5730 SMD LED Lights 110V/220V 24 30 42 64 80 89 108 LEDs Warm/ Cool White Indoor Decorative Lighting

Все товары будут отправлены в течение 2 рабочих дней после подтверждения оплаты, и по умолчанию мы отправим товар по China Post Air Mail .

Примечание : Авиапочта Китая / посылка относится к всемирной почтовой системе, которая намного медленнее, чем специальная доставка.Товары будут доставлены в течение 7-25 рабочих дней по всему миру обычно. И время прибытия также зависит от разных районов и других факторов.

Общая таблица времени прибытия показана ниже для вашего вывода:

sumbulbs led light cob lamp strip lighting source chip on board

Высокое качество 4 Вт 5 Вт 110 В 220 В E27 E14 GU10 GU3.5 Светодиодная лампа Лампа Ультра яркий теплый / холодный белый MR16 12 В светодиодный прожектор

E27 E14 LED Corn Bulbs 5730 SMD LED Lights 110V/220V 24 30 42 64 80 89 108 LEDs Warm/ Cool White Indoor Decorative Lighting

1. Если товар ДЕФЕКТ / СЛОМАН, когда вы его получили, или вы не удовлетворены им, пожалуйста, верните его в течение 14 дней для замены или возврата.Но товар должен быть в заводском состоянии. Пожалуйста, свяжитесь с нами заранее и дважды проверьте обратный адрес, прежде чем вернуть его.

2. Если товар неисправен в течение 3 месяцев, мы могли бы отправить вам новую замену бесплатно или предложить полный возврат средств после получения дефектного товара.

3. Если товар неисправен в течение 12 месяцев, мы также можем предложить вам замену, но вы должны оплатить дополнительные расходы по доставке.

E27 E14 LED Corn Bulbs 5730 SMD LED Lights 110V/220V 24 30 42 64 80 89 108 LEDs Warm/ Cool White Indoor Decorative Lighting

Наша цель - обеспечить обслуживание клиентов на высшем уровне, и наши специалисты по обслуживанию клиентов всегда готовы решить любую вашу проблему.

Мы очень ценим ваш 5-ЗВЕЗДНЫЙ ПОЛОЖИТЕЛЬНЫЙ отзыв и, пожалуйста, не оставляйте ОТРИЦАТЕЛЬНЫЙ отзыв, не обратившись за помощью.

E27 E14 LED Corn Bulbs 5730 SMD LED Lights 110V/220V 24 30 42 64 80 89 108 LEDs Warm/ Cool White Indoor Decorative Lighting

Высокое качество переменного тока 110 В 220 В источник питания трансформатор освещения для светодиодной ленты выход лампы выход 12 В 1 А 10 Вт 15 Вт светодиодный драйвер

.

DIY LED U HOME AC110V / 220V to DC12V 2A 3A 5A 6A 10A EU US UK AU PLUG Блок питания Конвертер адаптера постоянного тока для светодиодной ленты | dc12v 2a | адаптер для источника питания для светодиодов

Технические характеристики:

Тип питания: входное переменное 110 В или 220 В переменного тока, общее адаптивное напряжение к выходному напряжению 12 В постоянного тока 2 А / 6 А / 10 А.
Вход: 100-240 В переменного тока, 50/60 Гц
Выходной адаптер постоянного тока Разъем: 5,5 мм x 2,1 мм
Состояние: Совершенно новый 100%
Длина кабеля: около 100 см, у нас есть вилка для США, ЕС, Австралии, Великобритании, это до вы на выбор в соответствии с вашей страной.
Рабочая температура: 0 ~ 40 ℃
Температура хранения: -20 ~ 60 ℃
Влажность окружающей среды: 0 ~ 95% без конденсации

Заявки:

Для светодиодной ленты / беспроводного маршрутизатора, ADSL Cats, HUB, коммутаторов, камер безопасности. Источник питания для аудио и видео.

Используйте рекомендуемый источник питания для светодиодной ленты:

В принципе: для светодиодной ленты длиной 1 метр требуется ток 1 А.

DC12V 2A применяется к светодиодной ленте 2835/3528 3-5 метров

DC12V 2A применяется к светодиодной ленте 5050/5630/5730 1-3 метра, не может работать для наших высоких CRI RA 80+, 90+, 95+ или 97+ 5 м.

DC12V 6A Применяется к нашей одной катушке 5M High CRI 80+, 90+ или 95+ LED Strip Light 5630

DC12V 10A Применяется к нашей светодиодной ленте 5M-10M с высоким индексом цветопередачи 80+, 90+ или 95+ 5M-10M 5630 или одной катушечной светодиодной ленте 5M 97+.

В пакет включено: 1 X адаптер питания для светодиодной ленты (это на ваш выбор)

EU-US

DC12V 2A адаптер EU Plug:

2

DC12V 2A Адаптер Американская вилка:

3

首图-Y字尾 10A

.
