характеристика, виды и сборка фундамента

Капитальная постройка начинается с фундамента. В строительной индустрии востребовано много их типов. Одними из наиболее распространенных являются сборные конструкции, которые формируют блоки из железобетона. Данная продукция прошла проверку временем, демонстрирует долговечность и прочность, являясь основой зданий и сооружений различного назначения.

Для чего предназначаются?

Фундаментный железобетонный блок — заводское изделие высокой прочности, которое является элементом фундаментов. Подобные блоки, скрепленные между собой, предназначены для создания прочных цельных опорных конструкций при формировании технических подполий, ленточных и столбчатых фундаментов, цокольных этажей, стен подвалов, подземных переходов, сборных фундаментов и пр. Они способствуют равномерному распределению давления веса здания на конструкцию основания, что обеспечивает целостность фундамента и неподвижность каркаса сооружения. Правильно подобранные размеры и модификации железобетонных изделий создают прочное основание построек.

Вернуться к оглавлению

Преимущества

Железобетонные блоки для фундамента отливаются в соответствие с нормами ГОСТ и имеют сертификаты качества. Они устойчивы к воздействию воды, перепадам температуры, надежны и огнестойки, по прочности не отличаются от монолитов. В блоках использованы бетоны классов от В7,5 до В15, морозостойкость от F50 и выше, поэтому срок их службы — десятки лет (около 150 лет для фундаментных блоков стеновых).

Отпускная влажность конструкций не более 12%, так исключается набор прочности железобетонного блока в неблагоприятной среде грунта. Монтаж оснований зданий осуществляется как сборка конструктора, что сокращает время и объем работ, в том числе на пучинистых, слабых грунтах. Модификации композиций бетона позволяют использовать железобетонные камни в различных климатических зонах.

Вернуться к оглавлению

Недостатки

При неравномерном сезонном оседании грунтов могут возникать перераспределения нагрузки на отдельные части фундамента, что приводит к деформациям конструкций сооружений. Также более затратной является гидроизоляция и утепление фбс по сравнению с литым вариантом фундамента. Мостики холода через цементный соединительный раствор, уложенный между блоками, могут разрушить его и положить начало деформации конструкции. Значительная масса фбс и достоинство — здания приобретают требуемую устойчивость, и недостаток — необходимость использования на объекте грузоподъемной техники. Последнее частично разрешается применением камней небольших габаритов.

Вернуться к оглавлению

Виды

Фундаментный железобетонный блок бывает различной формы, размеров, формируется на нескольких типах бетонов. Широко используются изделия прямоугольной формы, в том числе с пазами в торцах, в виде трапеций, призм. Габариты прямоугольных камней варьируются в значительных пределах, формируя типоразмерный ряд. Они также могут быть полнотелые и пустотелые, сочленяемые — колонна – стакан, фундаментными плитами — блок-подушка. Пустотная продукция из-за незначительной прочности применяется для создания фундаментов легких (деревянных, каркасных) построек.

Вернуться к оглавлению

В зависимости от длины

Блок железобетонный может выпускаться длиной от 20 до 240 см. Также стандартизованы высота и ширина продукции. Стандартом допускаются отклонения значений в обе стороны по длине на 1,3 см, по высоте и ширине на 0,8 см.

Вернуться к оглавлению

Короткие

Монтаж оснований построек своими руками обеспечивается камнем небольших длины и веса. Короткие единицы выпускаются шириной 200 мм, длиной 200 мм и высотой 400 мм, масса — 31,7 кг. Короткие фбс имеют длину 88 см. Их высота — 580 мм, а ширина имеет типоразмерный ряд от 300 до 600 мм с шагом увеличения 10 см.

Вернуться к оглавлению

Средние

Железобетонный камень может иметь увеличенные габариты по длине — 1180 мм. Высота в двух позициях — 580 и 280 мм, толщина 600, 500 и 400 мм.

Вернуться к оглавлению

Длинные

Наиболее крупная продукция фбс в длину 2380 мм, высоту 580 мм, а ширина составляет от 300 до 600 мм с шагом увеличения толщины 10 см.

Вернуться к оглавлению

По типу бетона

В основу продукции кладутся композиции бетонных растворов тяжелого, легкого составов и керамзитобетона, каждый из которых имеет определенную сферу применения.

Вернуться к оглавлению

Из тяжелого бетона

Используются марки М250, М300, М400, обеспечивающие плотность материала 2400 кг/м3. Единица продукции имеет вес от 0,3 тонны и больше. Показатели ее теплопроводности завышены, однако значения морозоустойчивости составляют более 50 циклов. Замена наполнителя с известкового щебня на гранитный позволяет применять блок в кислых грунтах.

Вернуться к оглавлению

Из легкого

Задействуются бетонные смеси марок В100, В150, которые при использовании в качестве вяжущего вещества извести в них обеспечивают плотность бетона не ниже 1800 кг/м3. Единица продукции имеет вес от 0,3 до 1,63 т. Сфера применения ограничена сухими грунтами.

Вернуться к оглавлению

Керамзитобетонные

Основной наполнитель бетонного раствора — керамзит, обладающий высокими теплоизоляционными показателями. Однако материал быстро напитывается водой, поэтому требует тщательной гидроизоляции в грунте или глубокого залегания природных вод. Плотность вещества в камне должна быть не меньше 1800 кг/м3. Масса единицы продукции от 260 кг до 1,5 т. Подходит для монтирования на него легких конструкций (баня, гараж и пр.).

Вернуться к оглавлению

Сборка фундамента из железобетонных блоков

Сборный фундамент из железобетонных блоков.

Выбирается железобетонный фбс подходящего типа и размера. Поверхность участка размечается колышками, наносятся оси постройки. Отрывается котлован (траншея) так, чтобы к элементам фундамента был доступ со стороны не менее 3-х м. Глубина котлована делается на 0,15 м ниже уровня промерзания грунта (также определяется весом постройки). Дно котлована осушается, выравнивается, горизонтируется и уплотняется.

Затем засыпаются дренирующие материалы — слои щебня высотой 10 см и песка 5 см соответственно. Разметка переносится на дно. Дренажная подсыпка проливается водой и уплотняется. Измерениями диагоналей определяются прямые углы здания. Затем размещается контур гидроизоляции для элементов фундамента путем укладки рубероида или бетонного раствора высотой до 5 см (допускается замуровывание в него перевязанных арматурных стержней).

На гидроизоляцию устанавливаются угловые фрагменты и стены, пересекающие фундамент. После проверки натягивается причальный шнур, продолжается монтаж других компонентов. Инструментально проверяется горизонтальность монтирования каждого блока. При необходимости формируются доборные камни. Пазы и стыки между элементами заполняются раствором, оставляются проемы для технологических вводов и вентиляции.

Второй и последующие ряды камня кладутся на раствор и перевязываются с предыдущими рядами путем смещения блоков на часть корпуса. При использовании в основании плит-подушек центры фбс второго ряда размещаются над вертикальными швами данных плит или посередине зазоров между ними. Имеющиеся промежутки между плитами закрываются опалубкой и бетонируются. Новый ряд выкладывается после монтажа предыдущего. Далее венец фундамента по всему периметру монтируется в опалубку и заливается армопоясом (бетонным ростверком).

В растворе размещается объемная арматурная конструкция, которая покрывается раствором на 20 – 30 мм. После снятия опалубки обнаженный наружный периметр основы постройки обмазывается гидроизоляцией (битумом), укрывается рулонными материалами, утепляется пенополистиролом. Затем проводится обратная засыпка котлована, а боковая поверхность фундамента подсыпается песком, он увлажняется и трамбуется.

Вернуться к оглавлению

Б/у блоки для обустройства фундамента

При монтировании сборных фундаментов могут применяться и новые, и ранее использовавшиеся элементы конструкций. Их преимущество в том, что бывшие в употреблении камни прошли проверку эксплуатацией и добрали максимальную прочность. Подобные экземпляры имеют значительно меньшую стоимость. Важно по экстерьеру изделий убедиться, что блоки целые, не имеют дефектов, обладают целыми крепежными элементами. Укладка такой продукции не увеличит объем работ.

Вернуться к оглавлению

Вывод

Правильный выбор железобетонных блоков для фундаментов ускоряет работы, создает надежную и долговечную несущую конструкцию. Применение габаритных блоков повышает расходы за счет привлечения грузоподъемной техники, но их можно снизить использованием б/у продукции.

kladembeton.ru

как выглядят жб блоки для фундамента, их разновидности и способы применения

В частном домостроительстве, как правило, используется ленточный фундамент. Но у этой технологии существует альтернатива, которая имеет определенные преимущества, — железобетонные блоки. С ними надо уметь работать, однако качество бетона в этих изделиях гораздо лучше, чем в самодельных конструкциях.

Как выглядят блоки

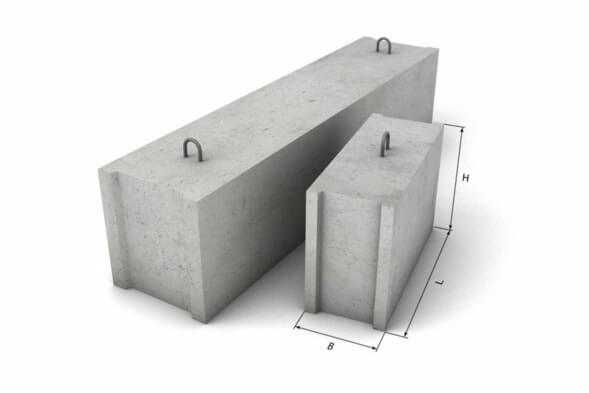

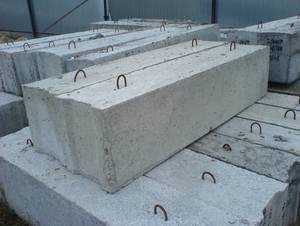

Бетонные блоки имеют форму параллелепипеда с прямоугольными выемками по бокам и двумя стальными петлями на поверхности для монтажа, разгрузки и погрузки. Они могут иметь разные размеры, но конструкция у них одинаковая: они состоят из бетона и арматуры. Поскольку производятся эти изделия на заводах, то покупатель может быть уверен, что бетон в них будет тщательно пропарен и вибрирован. Следовательно, их водонепроницаемость и прочность, а также сопротивляемость низким температурам будет на должном уровне.

Железобетонные блоки используются в строительстве не только фундаментов, но также и пандусов, ограждений, колоннад и других сооружений. Появление этого типа продукции обусловлено удобством их использования. При строительстве фундамента необходимость в опалубке отпадает. Блоки можно сразу устанавливать на песчаную подушку. В некоторых случаях, если дом возводится на слабых грунтах, эти конструкции кладутся на специальную трапециевидную подушку, которая снижает давление фундамента на землю.

Удобство такой технологии заключается не только в быстроте возведения, но также и в том, что сразу после окончания строительства фундамента не нужно ждать застывания бетона. Стены сооружать можно сразу.

Блоки изготавливаются как из тяжелых, так и из легких бетонов. Какие-то можно укладывать вручную под легкие постройки, такие как гараж, баня и так далее. При этом подобное основание необходимо покрыть слоем гидро- и пароизоляции.

В установке блоков нет ничего сложного. Они скрепляются с помощью армирования и раствора. Стоит отметить, что производство подобных конструкций регулируется советским ГОСТом, который был выпущен еще в 1978 году. Поэтому в качестве и прочности этих изделий можно не сомневаться.

Разновидности материала

Существует большое количество железобетонных блоков. Они отличаются друг от друга по размеру, качеству используемого бетона, конструкции. Это сказывается на том, как именно они могут быть использованы в строительстве.

Блоки можно разделить на три группы:

1. ФБП;
2. ФБВ;
3. ФБС.

Первый тип представляет собой облегченную пустотелую конструкцию. Этот блок имеет длину 238 см. Внутри него находятся пустоты квадратной формы. Подобные изделия не способны выдержать вес солидного здания, для этого им не хватит прочности. Они используются при возведении легких построек, каркасных домов, а также для сооружения стен в подвалах и тому подобного. При производстве ФБП применяется бетон марки М150, который армируется строительной сталью.

ФБВ обычно не выпускается в промышленных масштабах, эти блоки заказывают строители специально. Главное отличие этих изделий от обычных блоков — наличие продольной выемки, в которую укладываются коммуникации. Длина у них небольшая — 88 см, высота составляет 58 см. Ширина может быть разной: 40, 50 или 60 см. При производстве блоков применяется марка бетона не меньше В 7,5.

Оба типа блоков — ФБП и ФБВ способны выдержать 50 циклов в режиме замерзания и последующего оттаивания. Третий тип блоков (ФБС) является самым распространенным в строительстве. При покупке подобных изделий речь обычно ведется именно о них. Из ФБС изготавливаются блочные фундаменты. Существует большое количество размеров, у них могут быть разными длина и ширина. Для этого существует специальная маркировка.

Качество бетона также имеет значение для успешного возведения фундамента. Блоки производятся из разных бетонов:

• легкого;
• тяжелого;
• из керамзитобетона.

Последний тип в своем составе содержит гранулы керамзита, которые выполняют армирующую функцию.

Обозначения продукции

Организации, которые реализуют железобетонные блоки, используют в прайс-листах специальные обозначения. Они должны помочь покупателю выбрать нужный ему вариант. Эта маркировка указывает как на тип используемого бетона, так и на размеры изделия. Пустотелые конструкции обычно стоят дороже, поскольку технология их производства более трудоемкая, чем у ФБС. А ФБВ с выемками купить нельзя, их необходимо заказать на ближайшем заводе железобетонных изделий.

В начале маркировки указывается сам тип блока. Потом идет цифровой код, который отображает параметры изделия (длину, высоту, ширину). В конце маркировки стоит буква, которая указывает на то, из какого бетона была произведена эта продукция.

При выборе ж б блоков следует помнить, что их размеры в маркировке округляются до дециметра. Так, изделие длиной 238 см, шириной 50 см, высотой 58 см будет обозначено ФБС 24−5−6. Длина у жб блоков для фундамента может быть разной. Есть такие размеры, как 238, 118 и 88 см. То же касается и ширины: 30, 40, 50 и 60. Изделия длиной 58 см используются как доборные блоки. Для строительства дома оптимальной считается ширина 60 см.

Если продукция создана с применением тяжелого бетона, то в конце ставится буква «Т». Например, ФБС 12−4−6т. Когда в состав бетона входит керамзит, это обозначается литерой «П», легкие конструкции маркируются «Л», а силикатные — «С».

Блоки ж б фундаментные отличаются друг от друга по массе. Вес конструкции зависит от бетона и габаритов и варьирует от 230 кг до 2 т.

Плюсы и минусы

У такого способа возведения фундамента есть свои достоинства и недостатки. Обычно подобные изделия применяются при строительстве крупных объектов или, наоборот, легких построек. Но простые частники, которые только думают о своем доме, вполне могут использовать блочный фундамент. Для этого есть свои резоны:

• Быстрота строительства. Застывания бетона ждать не надо, все очень просто.
• Кроме блоков и раствора, дополнительные расходники не понадобятся.
• Размеры у продукции стандартные, поэтому можно сразу рассчитать количество необходимых блоков.
• Блочный фундамент достаточно долговечен и способен простоять 100 лет.
• Поскольку продукция обладает разными качественными характеристиками, то при покупке можно подобрать конструкции, которые лучше всего подходят по своей устойчивости к морозам, влаге и так далее.

Но у блоков есть и свои минусы. При правильном использовании их в строительстве проблем в дальнейшей эксплуатации фундамента не будет. Но само возведение может привести к проблемам:

• Низкая монолитность. Стены фундамента имеют швы, которые его могут ослабить из-за давления грунта, подъема грунтовых вод и так далее.
• При строительстве необходимо делать армпояс, иногда — через каждые два ряда. Это делает возведение фундамента трудоемким.
• Блочная технология дороже, чем обычная заливка ленты.

В результате блоки применяются для возведения столбчатого фундамента, при промышленном строительстве и сооружении домов с несколькими этажами. Но это вовсе не исключает возможности использования такой технологии в частном домостроении. Из небольших легких блоков можно вполне самостоятельно сделать фундамент. Здесь даже не понадобится специальная техника.

Как собирать фундамент

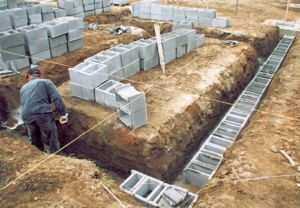

Перед началом строительства необходимо вырыть траншею. Она должна быть достаточно широкой, чтобы рабочие могли свободно там поместиться при установке блоков, поэтому некоторые предпочитают сразу рыть котлован. Траншея должна быть глубже точки промерзания земли. Следует заранее позаботиться о дренаже, если это необходимо, укрепить грунт песком и щебнем.

Дно канала посыпается песком, слой должен быть примерно 15 см толщиной. Именно на эту песчаную подушку и устанавливаются блоки. В случае необходимости сооружается фундаментная подушка с гидроизоляцией. После этого монтаж можно начинать. Для передвижения крупных деталей понадобится кран.

Блоки ФБС укладывают начиная от угла. При соединении используется бетонный раствор толщиной 2 см, а сами изделия должны ложиться по тому же принципу, что и при кирпичной перевязке. Так вертикальные швы будут перекрываться верхним блоком. Каждый ряд нужно проверять по уровню. Также надо оставлять отверстия для вентиляции.

Стены фундамента как внешние, так и внутренние, после окончания работ становятся основой для возведения ростверка. Потом стены покрываются битумом для гидроизоляции, также их можно утеплить с помощью пеноплекса или других похожих материалов. Боковые стороны фундамента засыпаются землей и утрамбовываются.

Поскольку стоимость сооружения достаточно высока, существует технология строительства прерывистого блочного фундамента. В этом случае пространство между блоками бетонируется.

На что обратить внимание

На стадии покупки желательно попросить у продавца нужные сертификаты. Это поможет избежать покупки бракованных изделий и вернуть некачественные блоки обратно.

Некоторых людей могут привлечь объявления о продаже жб блоков, бывших в употреблении. Они значительно дешевле и могут привести к соблазну сэкономить таким образом. Но тут следует проявить осторожность. Только профессионал может оценить их качество и возможность повторного использования в строительстве.

Во время возведения лучше расставить блоки по углам и в местах соединения с внутренними стенами. Между этими маяками можно натянуть нить, по которой будут ориентироваться строители. При монтаже надо оставлять места для проведения коммуникаций. Каждый ряд проверяется отвесом и уровнем. В случае необходимости блок можно выровнять ломом. Если кривизна слишком сильная, блок удаляется и монтаж начинается заново.

Перед установкой изделие надо очистить от грязи и смочить. Если в траншее имеется лишняя влага (от дождя) или снег, то строительство начинать нельзя. На фундамент из жб блоков обычно устанавливаются железобетонные перекрытия и строительные работы продолжаются.

Блоки являются хорошим способом быстро построить дом, но подходят они не для всех случаев из-за их стоимости и трудоемкости использования. Тем не менее они вполне могут стать основой для большого частного каменного дома.

tvoidvor.com

Бетонный блок размеры

Фундаментные блоки: размеры по ГОСТ

На сегодняшний день при сооружении несущих строительных конструкций применяют различные фундаментные блоки размеры, вид и маркировка которых говорит о предназначении данного материала и его применимости.

От прочности каждого уложенного блока несущей конструкции зависит качество всего здания. Выполняя устройство фундамента важно использовать материалы, которые имеют устойчивость к агрессивной среде почв, не говоря о низких температурах и влаге. Таким материалом, специально предназначенным для устройства фундамента, являются бетонные блоки ФБС.

Что они собой представляют? Это изделие, изготовленное из бетона высокого класса, и применяются для возведения различных фундаментов, например, ленточных или столбчатых. Также они хорошо подходят для строительства гаражей, различных подвальных, цокольных, технических построек.

При изготовлении таких бетонных изделий применяются разные марки бетона: от М100 до М200. Различаются они также по технологии производства и наличию или отсутствию армирующего каркаса.

Маркировка для фундаментных блоков

Применение пустотелого блочного матариала малого размера для возведения несущей строительной конструкции

• Ф – бетонные, а также железобетонные, выполненные с добавлением крупных фракций. Применяются специально под колонны скатного типа;
• ФЛ – железобетонные конструкции с добавлением гранитных фракций, для укладки ленточных фундаментов;
• ФБС – бетонные изделия, не имеющие армирующего каркаса, применяются для строительства технических зданий, подвалов, а также фундаментов;
• БФ – железобетонные, пригодны для построения стен внутри, а также снаружи различных зданий. Применяются как для сельскохозяйственных, так и промышленных построек;
• ФБП – бетонные, пустотелые изделия, используются, как самостоятельный строительный материал для сооружения ленточного фундамента. Также можно его использовать как форму для монолитной ленты.

Цифры, стоящие с заглавными буквами в маркировке изделий, означают размеры длины, ширины и высоты, измеряемых в дециметрах.

Преимущества фундаментных блоков

Высокая скорость монтажа. Нет необходимости в устройстве и демонтаже опалубки, не нужно выделять время для застывания монолитной ленты. На такой конструкции можно сразу возводить запланированное здание. Кроме того:

• Качество. Все изделия в процессе изготовления на предприятии проходят специальную проверку на соответствие размера по ГОСТу.
• Прочность. Процесс производства фундаментных блоков включает вибрирование, а также пропарку, что придает им необходимой крепости.
• Доступность и надежность. По сравнению с другими строительными изделиями они приемлемы в цене. Процессы изготовления, начиная от расчета размеров, заканчивая замесом бетона, автоматизированы.
• Универсальность. Применяются фундаментные блоки для возведения одноэтажных, а также многоэтажных зданий, все зависит от размера. С их помощью монтируется в короткие сроки самый трудный «нулевой цикл» практически любого строения.
• Удобство. Одинаковые размеры фундаментных блоков, изготовленных для фундамента, имеют на торце пазы, вмонтированные петли, которые намного упрощают работу.
• Устойчивость в критичных условиях. Добавки, имеющиеся в составе секций, позволяют использовать их в регионах, где наблюдается повышенная кислотность грунта, а также очень низкая температура.

К недостаткам бетонных блоков относится то, что при устройстве фундаментных блоков необходимо выполнять двойную гидроизоляцию. Кроме того, между фундаментными швами нужно производить утепление. Прекрасно для этого подойдет пенополистирол, который не только утеплит основу, а также продлит эксплуатацию конструкции.

Подвал и фундамент своими руками под дом

Подбор бетонных фундаментных секций

Пустотелые и сплошные бетонные блоки

Кроме габаритов изготовленного блока и марки бетона, стойкость на сжатие определяют:

1. Прочность здания, которое будет возводиться.
2. Технологическая разработка сборки отдельных элементов.
3. Сроки выполнения работы начального этапа.
4. Стоимость фундаментных блоков.

Что влияет на выбор размера блоков, предназначенных для фундамента:

• прочность земельного участка;
• тип грунта;
• вес строения, который определяется: применяемыми материалами и габаритами;
• требования, которые выдвигаются к конструкционной устойчивости фундамента;
• вид кладки;
• размер и площадь фундамента.

Если грунт на участке неустойчивый, размеры несущих конструкций должны быть больше. К примеру, на глинистых грунтах (они сами влияют на конструкцию) профессионалы рекомендуют применять крупногабаритные блоки ФБС. Песчаные грунты при закладке на глубину около 70 сантиметров можно использовать средних размеров ФБС.

Ширина бетонной секции и толщина стен неодинакова. Выступ стены допускается до 10 сантиметров с одного края, а если это двухсторонние выступы, то с каждой стороны до 5 сантиметров. Для более плотной укладки и приемлемой перевязки швов необходимо применять блоки совершенно разных размеров.

Бетонные фундаментные секции, изготовленные по ГОСТу, имеют высокую точность в размерах, а также прямолинейности. Это позволяет избежать кривизны при выполнении комбинированной конструкции, служит прекрасным ориентиром для последующей выгонки стен.

Зачем знать вес и размеры бетонных блоков

ГОСТ на фундаментные блоки кроме габаритных размеров рассматривает еще норму в массе. Это нужно для контроля качества, потому, что норму плотности бетонной смеси невозможно установить на строительной площадке.

Также данные нужны для подбора специальной техники, котор
