Бойлер косвенного нагрева принцип работы схема – Бойлер косвенного нагрева: устройство и принцип работы

Обвязка и устройство бойлера косвенного нагрева

Обвязка разного вида для бойлеров косвенного нагрева практически ничем не отличается от отопительной батареи. Всё это читатели могут сделать самостоятельно. Главное, учитывать особенности, при которых будет проводиться циркуляция в змеевике. Подробнее о способах подключения и работе такого типа оборудования вы можете узнать из этой статьи.

Что такое бойлер косвенного нагрева и зачем он нужен?

Схема работы такого отопительного оборудования достаточно простая. Бойлер ничем не отличает от обычного. Единственное, что их различает, это наличие внутри отопительного элемента в виде спиралевидной трубы. Она является теплоносителем. Другое название у неё – змеевик.

Срок эксплуатации такого типа оборудования достаточно большой. Как и любой другой вид нагревателей, бойлер косвенного нагрева необходим для нагрева и поддержания нужной температуры воды для хозяйственных нужд. Средняя температура в работающей системе составляет не более 65-75 градусов по Цельсию. Это будет вполне достаточно, чтобы обеспечить горячим водоснабжением семью.

Устанавливать такие системы можно:

• на дачах;
• загородных домах;
• душевых;
• офисах;
• квартирах.

Единственное что требуется изначально рассчитать хозяину помещения – это давление в общей системе отопления. Бойлер используется только для систематичного нагрева воды. Применять его в качестве отопительной системы не выйдет. Для удобства и поддержания нормального уровня циркуляции необходимо ставить автоматический насос, который будет поддерживать давление в системе на нужном уровне.

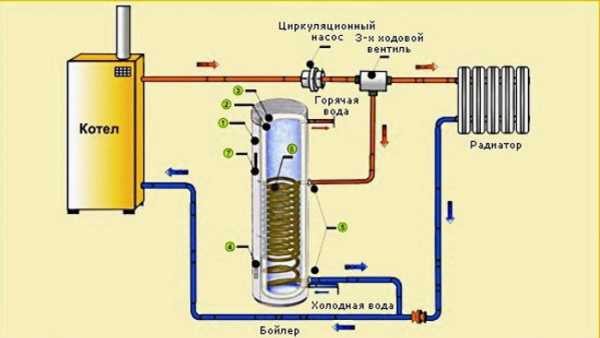

Общий вид подключённого бойлера косвенного нагрева

Важно рассчитывать на начальных этапах сразу, способна ли будет отопительная система поддерживать температуру в баке косвенного нагрева на необходимом уровне без потери теплоотдачи по всему периметру. Сам бойлер подбирается по литражу потребителем. Такой бак способен вмещать в себя до 100 – 120 литров воды. Важно правильно его обустроить и разместить внутри змеевик.

Поступает и откачивается вода в системе через 2 специально установленных отвода. Один подаёт в систему воду для нагрева. Второй служит для её откачки и подачи непосредственно потребителю в уже нагретом состоянии. Насос, контролируя уровень давления и температуру, будет автоматически производить в нужный момент циркуляцию теплоносителя в змеевике для поддержания нужной температуры.

Принцип работы и устройство бойлера косвенного нагрева

Принцип работы нагревательной системы бойлера косвенного нагрева и его устройство достаточно простые. В баке установлены полые спиралеобразные трубки, они же змеевки. На постоянной основе циркулируют теплоносители.

Для того чтобы была постоянная циркуляция, устанавливаются насосы, которые имеют автоматические системы контроля показания давления и температур. При достижении температурой воды заданных показателей насосы перестают работать. Источниками теплоносителей выступают работающие системы отоплений. Поэтому при нагревании содержимого в отсеке бака может быть незначительное понижение показателей температур на отопительном элементе. Стоит отметить, что нагревание жидкости в баках осуществляется в короткий промежуток времени. Это позволяет практически не замечать снижений градуса в короткий временной период.

Как только жидкость в баках дойдёт до нужной отметки температуры, этот показатель будет долго держаться на одном уровне. Понижают потерю температуры в баках современный изоляционный материал. Пенополистиролы или полиуретановые виды пены отлично справляются с этой задачей.

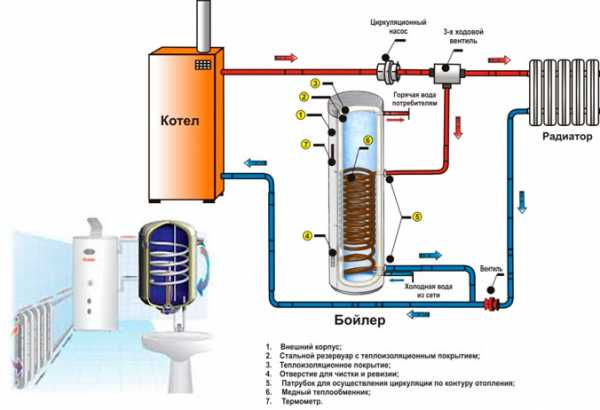

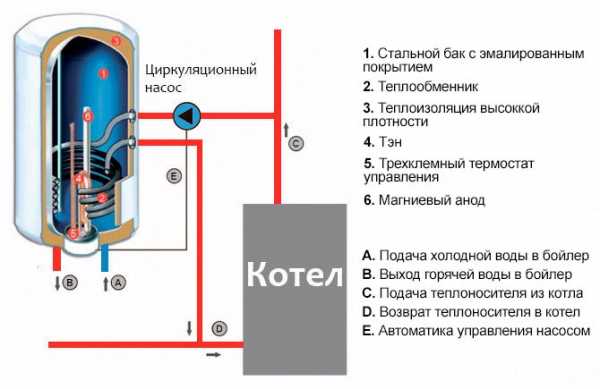

Схема работы бойлера косвенного нагрева

В каждом бойлере установлены 2 патрубка. Они используются для поступления и отдачи жидкости. Патрубки поступления жидкости соединяются с отопительными системами котла. Он направляет в змеевик, поступает теплоносители, что позволяет повышать температуру в баке с водой. Патрубки отдачи подают и направляют в нужное место отвода нагретую жидкость.

Советуется покупать отопительные системы и бойлеры косвенных нагревов у одних и тех же производителей. Это позволит быстро и без проблем настроить и подключить всю систему. Принцип работы подключённого к котлу бойлеров косвенного нагрева практически не отличается от обычного водонагревателя.

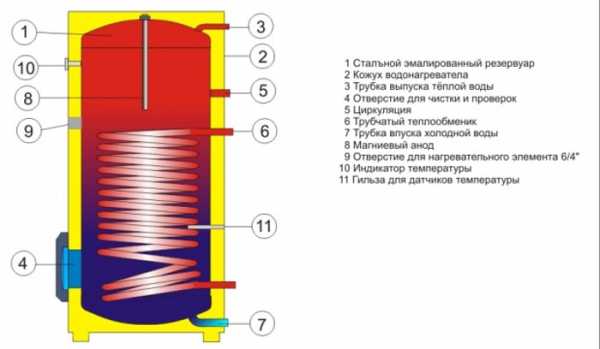

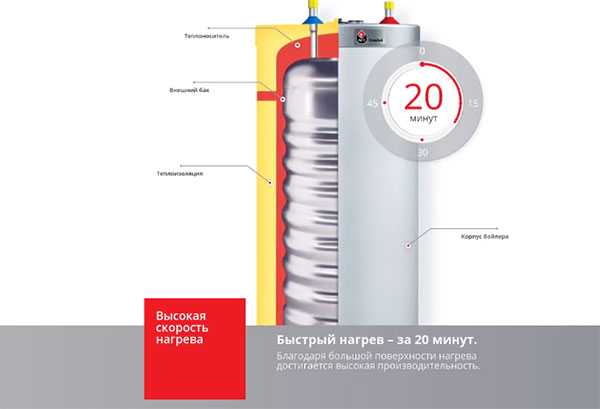

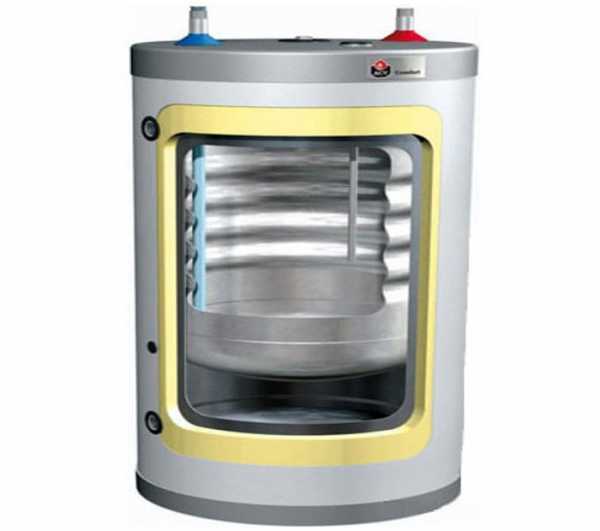

Что касается его устройства, то здесь также не ничего сложного. С виду бойлеры просто как большие баки, преимущественно имеющие формы цилиндров. Состоят они из следующих элементов:

• корпус;
• утеплители для удержания температуры;
• баки из оцинкованной стали;
• термометры для контроля температуры;
• теплообменник и в виде заведённых внутрь змеевиков;
• магниевые аноды позволяющие уберечь изнутри бак и элементы от образования ржавчины.

Утеплители, установленные между баками и корпусами самих бойлеров, снижают коэффициенты потери тепла до 3 или 4 градусов за 24 часа. Размещённые внутри термометры дают возможность контролировать установленные температуры жидкости в баках.

Теплообменники – это спиралевидные стальные или латунные трубки. Они располагаются внутри самих бойлеров. Практика показывает, что трубки изготавливаются сложной формы и располагаются поближе ко дну бойлеров. Как утверждают изготовители такого оборудования, это позволяет добиваться более равномерного подогрева жидкости в баке. Магниевые аноды, установленные в верхней части корпуса, защищают баки от гальванических типов коррозий.

Обвязка бойлера косвенного нагрева с рециркуляцией

Обвязка для различных типов бойлеров косвенного нагрева с рециркуляцией производится согласно с чертежом. При выборе комплектующих важно учитывать особенности домашней отопительной системы.

Для обвязок водяного контура на бойлер могут использовать следующие 3 системы проведения монтажа:

1. Установка трехходовых клапанов.
2. Установка двойного насоса циркуляций.
3. Регулирование при помощи гидравлических стрелок.

Использование систем рециркуляций жидкостей значительно повышает производительность систем отопления и путём повышений КПД при нагревании жидкости и помещений от бойлеров.

При монтаже систем косвенной обмотки с трехходовыми клапанами стоит учитывать, что этот способ предназначается для баков с повышенным литражом. Разрабатывая такую систему, рассчитывается, как будет проводиться установка двухконтурного типа отопления.

Подключение бойлера к котловому оборудованию

Контроль информации о температуре воды очень важен. При ситуации, когда вода в баках бойлеров имеет установленную температуру подогрева намного больше, чем в самих нагревательных контурах систем отоплений, это может привести к некорректному функционированию всего оборудования.

Это станет причиной того, что переключение на подогрев отопительных контуров не будет осуществлён. Также есть варианты монтажа бойлеров косвенного подогрева при помощи двух контуров. Подбор необходимого варианта также будет зависеть и от воды, находящейся системе водопровода. При ситуации, когда жидкость в магистральном канале высокой степени жесткости, лучше использовать монтаж систем с трехходовыми клапанами, так как двухконтурные системы могут быстро сломаться из-за засорений.

Как бойлер косвенного нагрева работает летом

Емкость для подогрева эффективна не только в отопительный сезон. Такая конструкция может поддерживать воду горячей не только в отдельном узле, но и в качестве основного источника горячего водоснабжения. Для этого необходимо чтобы змеевик нагревался напрямую от котлового оборудования. Особенно удобно использовать такую схему в частных домах и на дачах, где установлены твёрдотопливные и газовые котлы.

После того как устройство будет запущено, оно полностью обеспечит по периметру систему горячей водой. Благодаря наличию внутри змеевика и термостата насос будет постоянно поддерживать температуру в системе в пределах 70 градусов по Цельсию.

Подключённый бойлер к отопительному оборудованию и электрическим тэнам

Такой способ возможен только при наличии отдельного котлового оборудования, которое способно работать от природных отопительных источников в виде сжиженного газа, угля или дров круглый год. В случае подключения к центральному отоплению данный способ не будет эффективен.

Для того чтобы поддерживать нормальную температуру воды, потребуется устанавливать внутри бойлера тэны. Они будут подогревать воду внутри бака при помощи электроэнергии. Многие сразу оборудуют баки змеевиком и тэнами для электрического нагрева. В период отключения отопления достаточно подключить такое устройство в розетку и вода вновь будет нагрета. Работают тэны по термостату. Как только вода достигнет нужного предела, сработают счётчики и нагрев прекратится.

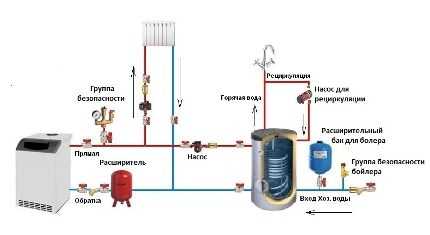

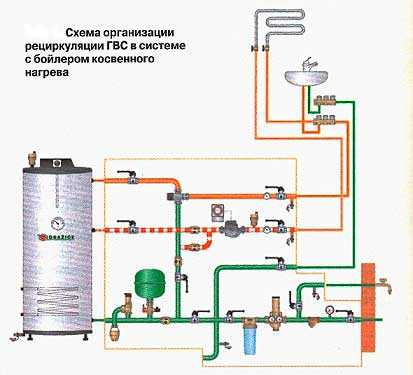

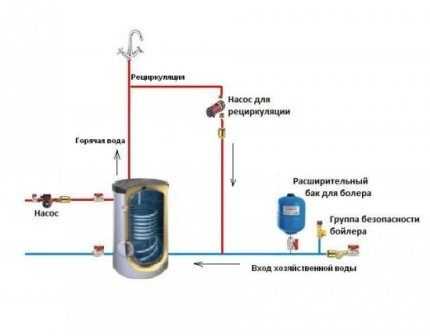

Схема обвязки бойлера косвенного нагрева с рециркуляцией

Для начала необходимо выбрать подходящий размер бака. Рассчитав давление в системе отопления, так как вода нагревается посредством змеевика, необходимо учитывать размеры внутренней конструкции для проведения обвязки.

При рециркуляции жидкости в системах ГВС обеспечивается горячей водой любая точка систем без дополнительных действий по её проливанию. Чтобы это сделать, монтируются контуры, по которым протекает жидкость из бойлеров по всем системам. В конце вода вновь должна вернуться в бойлер.

Проводится рециркуляция с помощью небольших насосов. Они работают практически без звуков. Установленные виды системы дают возможность поддерживать стабильную температуру жидкости в любых точках контура по дому. Есть 3 самые распространённые схемы рециркуляции в доме:

• Установка трехходовых или сервоприводных клапанов. Используется по большей части для баков напольного и настенного типа. Конструкция примечательно тем, что имеет два выхода. Один идёт на горячее водоснабжение, которое нагревает отопительное оборудования, другая на отвод воды для бытовых нужд.

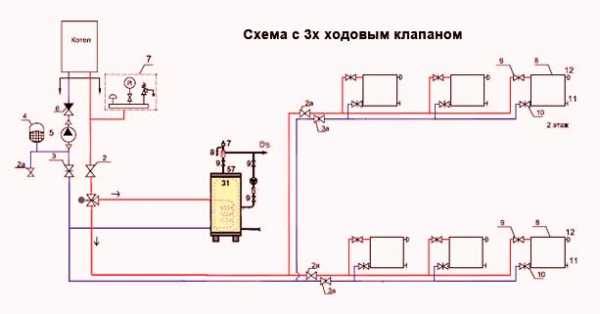

Схема монтажа с трёхходовым клапаном

• Установка 2-х насосов циркуляций на 1 систему. Такой тип схемы позволяет распределить поступающую воду по потокам на отопление и непосредственно нагрев жидкости в баке. Бойлеры такого типа обладают встроенными термостатами и автоматическими переключателями направления поступающей жидкости.

Монтаж двух насосов циркуляции в одной системе

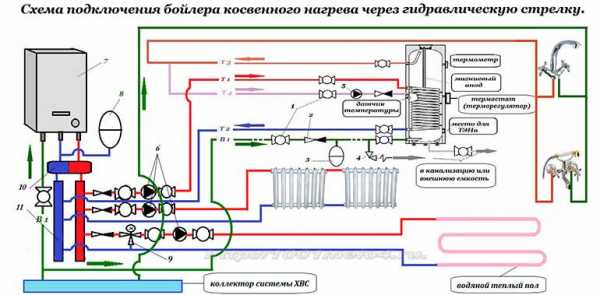

• Использование гидравлических стрелок. Нужны, когда в домах есть больше 2 контуров, к которым могут относиться отопление, тёплые полы, горячее водоснабжение и т.д. Она действует по принципу нагрева от всех источников теплоснабжения. Есть 1 минус, который заключается в том, что одновременно получить источник тёплой воды будет невозможно из нескольких узлов.

Применение гидравлической стрелки

Подбор схемы обвязки бойлера и подключение его к отопительной системе, учитывая способ рециркуляции, необходимо проводить в соответствии с точными расчётами потребительного объёма в системе горячего водоснабжения. Ошибка в выборе метода подключения может привести к поломке насосного оборудования или полной неэффективности всей системы рециркуляции.

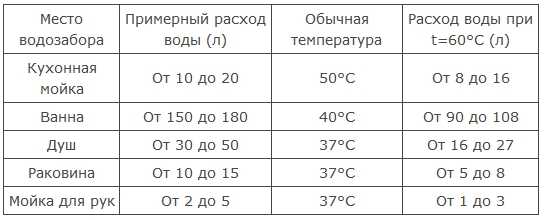

Как рассчитать объем бойлера косвенного нагрева

Описание схем, представленное выше, требует правильного расчёта. Нагревательный прибор необходим для поддержания температуры воды на одном уровне.

Для того чтобы провести расчёт, необходимо рассмотреть пример такого действия. Будет взята за основу семья из 4-х человек, где ежедневно потребляется большой объём тёплой воды.

Мытьё посуды в 1 минуту отнимает примерно до 3 литров горячей воды. Если сюда прибавить полоскание, тогда уйдёт времени примерно 8 минут. Мытьё после двух приёмов пищи в день потребует примерно 48 литров (3*8*2). Получается, что в неделю расход воды на мытьё посуды будет оставлять 48*7=336 литров.

Все члены семьи за неделю принимают ванну 3 раза. На 1 человека в среднем уходит порядка 80 литров воды. За неделю семья из 4 человек на водные процедуры тратит 4*3=12*80=960 литров

В остальные 4 дня в неделю каждый член семьи принимает душ. Среднее время процедуры составляет 10 минут. Расход воды в минуту составляет 8 литров. В неделю один член семьи расходует 4*10*8= 320 литров. Получается, что семья в неделю тратит на душ 320*4=1280 литров.

Все члены семьи в совокупности на мелкие бытовые действия в день расходуют до 40 литров воды. В неделю этот показатель будет оставлять 280 литров.

В итоге семья из 4 человек тратит воды в неделю в объеме примерно 336+960+1280+280=2856 литров. С учётом погрешностей и непредвиденных расходов цифру лучше округлить до 2900 литров. Расход в бойлере рассчитывается по часам. Поэтому необходимо все пересчитать в единицах. Для этого полученный объём делим на количество дней и на 24 часа – 2900/7/24=17 литров за час расходует семья.

Для расчёта соотношения температуры и мощности получаем следующий показатель 17*0,0375=0,637кВт в час.

Как подобрать бойлер косвенного нагрева. Срок службы бойлера косвенного нагрева

Бойлер циркуляционного типа будет хорошо справляться с поддержанием температуры горячей воды в сети. Для того чтобы подобрать подходящий тип оборудования, стоит отметить для себя следующие факторы, которые позволят приобрести именно тот тип бака, который подходит под конструктивные особенности системы отопления и помещение:

1. Какой объём воды потребляется жителями помещения. Бойлер будет эффективен, если этот показатель составляет от 1,5 литров в минуту.
2. Объём бака. На семью из 4 человек лучше приобретать оборудование, рассчитанное не менее, чем на 100 литров воды. Экономия расхода при этом с температурным режимом до 45 градусов составит не менее 50% от основного расхода горячей воды.
3. Производительность котлового оборудования. Перед тем как решиться установить бойлер косвенного нагрева, советуется определить, хватит ли мощности у газового или твёрдотопливного котла нагревать одновременно и помещение, и сам бак с водой.
4. Подбор насоса по расходу нагреваемой воды. Важный параметр, который определяет, сможет ли выбранный насос обеспечить нормальную скорость циркуляции жидкости и в системе.
5. Материалы внутренней отделки баков. Разные типы антикоррозийной защиты требуют ухода, будь то стеклокерамика или нержавеющая сталь. Также нужно не забывать, что магниевые аноды меняются каждый год.
6. Рассчитанное время подогрева воды. На бак в 100 литров обычно уходит до 2-х часов. Возможно ускорить этот показатель, если выбрать бойлер с внутренней отделкой из нержавеющей стали. Тогда нагрев будет проводиться максимум 20 минут.
7. Уточнение материала теплоизоляции. Как уже говорилось выше, лучше всего с этой задачей справляются пенополиуретан либо минеральная вата.
8. Размеры бойлера. Баки повышенного объёма достаточно массивные. Поэтому лучше под такие типы конструкции выделять отдельное помещение.
9. Есть ли в комплекте поставки элементы защиты. Дополнительные клапаны, термостаты и предохранители обеспечивают продолжительную эксплуатацию бойлера.

Обычно срок службы такого типа обогревательного оборудования для водосточной сети составляет до 5-7 лет. Но есть на рынке и модели, которые могут прослужить гораздо дольше – до 10-12 лет.

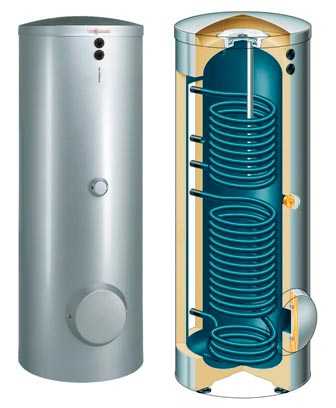

Внутреннее и внешнее строение бойлера

На продолжительность использования бойлеров сильно действует:

• интенсивность частот задействования;
• какого качества вода;
• предельные температуры нагрева.

Чтобы продлить срок службы бойлера необходимо не ставить термостат на максимальную температуру. Если бойлер стоит на максимуме, он начнёт функционировать с предельно возможной нагрузкой, и постоянно включаясь, чтобы поддерживать высокий градус жидкости. Достаточно снизить температуру до 60 градусов. Это продлит срок службы бойлера, а внутренняя отделка из эмали не начнёт крошиться уже на следующих год после активной эксплуатации.

technosova.ru

Бойлер косвенного нагрева — в чем его особенности, каков принцип работы. Принципиальная схема подключения бойлера косвенного нагрева

Жизнь современного человека, который привык к комфортным условиям, трудно себе представить без горячей воды. К сожалению, работа центрального водоснабжения оставляет желать лучшего. Горячая вода подается с постоянными перебоями, а некоторые дома и вовсе не подключены к центральному отоплению. В таких случаях неплохим решением становится подключение бойлера косвенного нагрева.

Что представляет из себя бойлер косвенного нагрева?

В России бойлером обычно называют бак или нагреватель, который снабжает дом/квартиру горячей водой. Существует 2 вида бойлеров:

• прямого нагрева;
• косвенного нагрева.

Бойлер косвенного нагрева — водонагреватель, который выделяет тепло, поступающее из системы отопления.

Основное отличие такого вида нагревателя от других заключается в том, что бойлер нагревает воду не от электричества или газа, как в случае с прямым нагревом, который подает воду благодаря тэну или газовой грелки, а снабжает квартиру горячей водой от центральной отопительной системы.

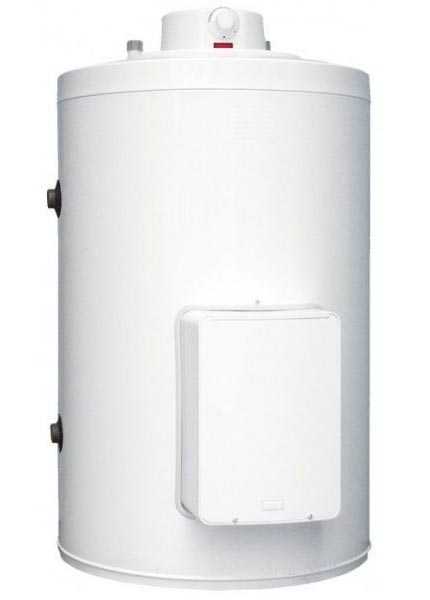

Внешний вид такого нагревателя напоминает бочку, но в последнее время очень популярными стали модели прямоугольной или кубической формы. Последние выполнены в едином стиле с котлом и обычно устанавливаются прямо под ним, экономя место в котельной.

Отдельно отметим бойлеры косвенного нагрева от европейского бренда STOUT. Эти бойлеры универсальны, продаются с емкостями от 75 до 200 литров — подойдут для квартиры или дома практически любой площади. Каждый этап технологического процесса производства бойлера STOUT отвечает европейским нормам ISO, на всех этапах изделие проверяется на герметичность.

Бренд внимательно следит за продуктом, проводит аудит каждого 50-го бойлера. Проверяется абсолютно все, начиная от качества упаковки, заканчивая тестированием режимов работы. Благодаря этому бойлер косвенного нагрева STOUT надежен, прост в эксплуатации и будет служить долгие годы.

За подробностями переходите на  stout.ru.

Как работает бойлер косвенного нагрева?

Внутренняя часть бойлера обычно стальная или пластиковая, а сама емкость для нагрева воды изготовлена из теплоизолирующего материла. Внутри бака находится теплообменник из латуни или стали, по которому проходит теплоноситель из котла отопления. Обычно его изготавливают в форме змеевика, чтобы обеспечить максимально быстрый и эффективный нагрев бака. Для защиты от коррозии используют магниевый анод, чтобы обезопасить бак от повышения давления, внутри бойлера устанавливают термостат и предохранительный клапан. Внешний корпус бака обычно выполняется в дизайнерском стиле производителя. Сегодня на рынке можно встретить и другие модели бойлеров с косвенным нагревом — водонагреватели «бак в баке» или бойлеры с несколькими теплообменниками. Но встретить их в продаже можно они крайне редко.

К системе водоснабжения бойлер косвенного нагрева подключается через ввод для холодной и вывод для горячей воды.

Холодная вода наполняет емкость для нагрева, а на выходе горячая вода попадает к потребителю. Каждый бойлер косвенного нагрева связан с трубопроводом, через который теплоноситель попадает в котел для очередного нагрева. На таком трубопроводе обязательно устанавливается насосно-смесительная система, которая отвечает за циркуляцию воды.

Плюсы и минусы схемы работы

Основные преимущества работы бойлера косвенного нагрева:

• работа такого водонагревателя не перегружает электропроводку в отопительный сезон, так как бойлер зависит от центрального отопления и не расходует электричество;
• при правильном проектировании бойлер имеет очень высокие показатели в области производительности и оптимальное соотношение затрат;
• внутренняя поверхность нагревателя и теплоноситель не взаимодействует с проточной водой, что обеспечивает безопасную и долгую службу агрегата;
• за счет рециркуляции горячая вода идет сразу после открытия крана;
• бойлер косвенного нагрева всегда можно переключить на альтернативный источник тепла либо использовать несколько.

К сожалению, каждая схема работы помимо положительных, имеет и негативные стороны:

• чтобы переоборудовать систему, потребуются дополнительные затраты;
• стоимость бойлера с косвенным нагревом гораздо выше газовых или электронагревателей;
• первоначальный нагрев воды (объемом более 100 литров) длится от 1 до 2 часов, это может негативно сказаться на качестве отопительной системы помещения;
• для бойлера объемом 100 литров и более необходимо отдельное помещение по причине внушительного размера прибора.

На что обращать внимание при выборе бойлера косвенного нагрева?

О факторах, влияющих на потребление энергии бойлером, можно прочитать здесь: https://teplo.guru/vodonagrevateli/skolko-energii-potreblyaet.html

Самая главная характеристика бойлера — это его объем. Вам нужно примерно прикинуть, сколько воды необходимо для комфортного существования для вашей семьи. Исходя из средних показателей, на личную гигиену человек тратит 5−15 литров в день, на мытье посуды — 15−25 л/день, на принятие душа — 50−100 л/день, на принятие ванны — 150−200 л/день.

Считается, что на одного проживающего необходимо 80−100 литров горячей воды, конечно, этот расчет условный, все зависит от предпочтений и привычек проживающих. К примеру, кто-то любит принимать душ два раза в день, другой обходится принятием ванны раз в неделю. Чем больше объем бойлера, тем выше его стоимость.

Следующее, на что нужно обратить внимание при покупке — это материал внутренней части водонагревателя.

Отдавать предпочтение нужно бойлерам со змеевиком из латуни. Нагревать воду он будет более эффективно, нежели стальной, кроме этого чистить латунный змеевик гораздо проще.
Емкость для нагрева воды должна быть защищена от коррозии. В более дешевых моделях баки покрывают слоем эмали или стеклокерамики. Дорогостоящие приборы защищены от коррозии нержавеющей сталью.
Кроме этого, не стоит забывать о теплоизоляции агрегата, качественные бойлеры имеют изолированы минеральной ватой или пенополиуретаном. Моделей с поролоновой изоляцией лучше избегать.

Пошаговая инструкция по сливу воды и чистке бойлера находится здесь: https://teplo.guru/vodonagrevateli/slivaem-vodu-iz-boilera.html

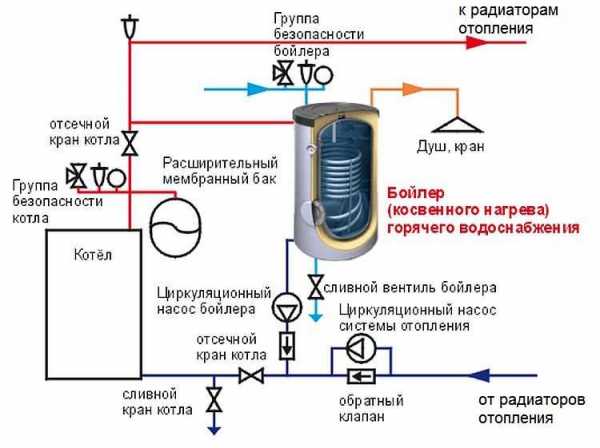

Схема подключения бойлера косвенного нагрева

Бойлер можно подключить по гидравлической и электрической системе. Схема подключения на двух насосах или гидравлическая считается наиболее эффективной.

Один насос используется для обогрева жилого помещения, второй — для косвенного нагрева самого бойлера. Электрическая схема подключения предполагает систему переключения режимов — реле.

В двухнасосной схеме подключения бойлера потоки теплоносителя передвигаются в различных направлениях за счет работы циркуляционных насосов. Линия горячей воды (бойлера и отопительного котла) параллельно подключены к насосам, за счет термодатчика нагревателя регулируется режим работы насосов. В цепи после каждого насоса устанавливается обратный клапан, чтобы насосы работали автономно, независимо друг от друга. В представленной схеме отопительный контур отключен, но это практически не влияет на скорость нагрева воды в батареях.

Изготовить бойлер косвенного нагрева самостоятельно поможет данная статья: https://teplo.guru/vodonagrevateli/samodelnyi-boiler-kosvennogo-nagreva.html

Типовые ошибки при подключении

Первая ошибка, с которой чаще всего сталкиваются — это неправильное место установки бойлера косвенного нагрева. Устанавливать его нужно максимально близко к отопительному котлу или к выходу центрального водоснабжения.

Следующая ошибка — неправильное подключение подачи холодной воды. Последовательное подключение входа и выхода теплоносителя обеспечивает эффективную работу водонагревателя. Для достижения оптимальных результатов нагрева и отопления теплоноситель должен входить в бойлер сверху и выходить снизу.

Неправильное подключение циркуляционного насоса влечет за собой множество отрицательных последствий:

• ось двигателя должна располагаться горизонтально, это поможет избежать раннего износа подшипников;
• насос должен быть защищен от попадания мусора, нужно постоянно следить за состоянием сетчатых фильтров.

Современный рынок отопительных систем предлагает широкий выбор бойлеров и других водонагревателей, поэтому каждый сможет найти для себя модель с оптимальным соотношением цена-качество. Для консультации всегда можно обратиться в сервисный центр, где Вам обязательно окажут помощь в проектировании, монтаже и обслуживании отопительных приборов.

teplo.guru

Бойлер косвенного нагрева накопительный. Принцип работы.

Бойлер косвенного нагрева накопительный. Принцип работы.

На данный момент для получения горячей воды через систему отопления используют бойлеры косвенного нагрева. Наша фирма в каждом частном доме монтирует бойлеры марки: DRAZICE.

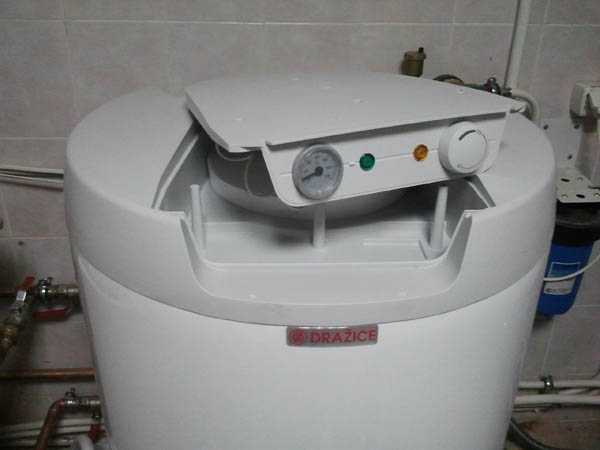

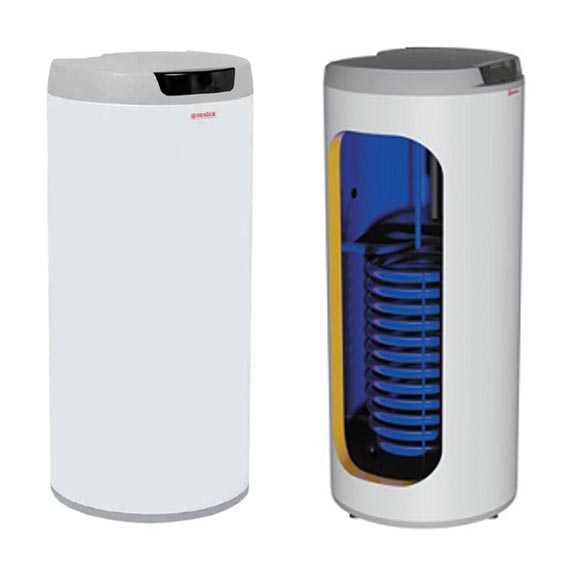

Поэтому в этой статье мы рассмотрим марку: DRAZICE.

Не пугайтесь того, что мы будем рассматривать только одну марку. Мы рассмотрим самый распространенный случай, как использовать бойлер по назначению. Рассмотрим схемы подключения. Опишу правила подключения.

В этой статье нам необходимо понять принцип работы косвенного нагрева в системе отопления и горячего водоснабжения. Благодаря тому, как работает бойлер косвенного нагрева, Вы поймете, как подбирать бойлеры косвенного нагрева других производителей и марок.

Видеоурок по расчету ГВС рециркуляции:

Включите звук, а то плеер часто по умолчанию отключает звук.

Подробнее о программе

И так приступим…

Назначение бойлера косвенного нагрева. Нагреть воду по средствам системы отопления. То есть мы нагреваем холодную воду теплом, которое отбираем у системы отопления.

Какие существуют бойлеры косвенного нагрева?

Чтобы это понять, необходимо знать его основные параметры:

1. Объем воды, который в него помещается (Литр)

Это один основной параметр. Но бойлеры бывают с дополнительными возможностями и опциями. Также они подразделяются: Навесные, напольные вертикальные и горизонтальные.

Дополнительные возможности бойлера:

1. Третий вход на рециркуляцию 2. Возможность нагревать воду через электроэнергию(Встроенный электронагреватель) 3. Управление по температуре и реле для включения и отключения насосов.

Обо всем этом я расскажу…

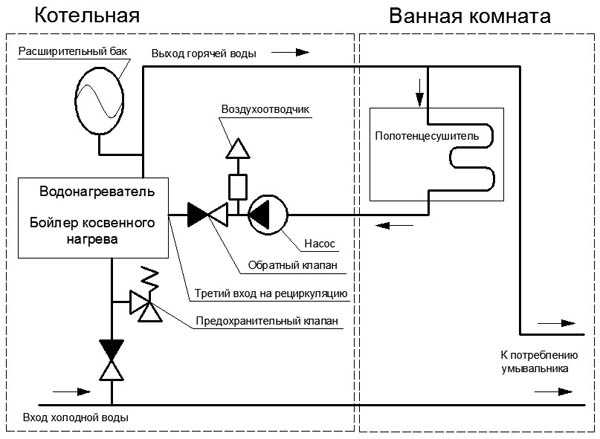

Третий вход на рециркуляцию нужен для рециркуляции горячего водоснабжения.

Рециркуляция горячего водоснабжения — это специальная система, которая дает возможность при открывании горячего крана получить сразу горячую воду. То есть не нужно ждать, когда придет горячая вода из водонагревателя к крану. Система устроена по принципу постоянно текущей, горячей воды по замкнутому кругу. То есть насос создает течение горячей воды по замкнутому кругу. Данный процесс называется рециркуляцией.

Рециркуляцию обычно делают через полотенцесушитель, но бывают случаи, когда полотенцесушитель не предусмотрен и тогда делают тупую рециркуляцию.

Если за место полотенцесушителя подключить на прямую к трубе, то это будет называться тупой рециркуляцией.

Обратный клапан нужен для того, чтобы исключить обратное движение воды, если насос выключен.

Обратный клапан на входе в водонагреватель нужен для того, чтобы исключить движение горячей воды на холодный трубопровод. Может возникнуть ситуация, когда при нагреве воды давление в водонагревателе увеличиться и открывая только холодный кран первым делом большое давление вытолкнет горячую воду из водонагревателя в холодный трубопровод.

Автоматический воздухоотводчик нужен для того, чтобы исключить попадания воздуха в насос, особенно при первом запуске. При первом запуске обратный клапан препятствует движения воздуха из бака и прогоняет горячую воду через полотенцесушитель.

Предохранительный клапан нужен для того, чтобы защитить водонагреватель от большого давления вызванный расширением воды при нагреве. То есть предохранительный клапан защищает водонагреватель от высокого давления. Обычно это до 7 Bar. При достижение или превышение давления 7 bar предохранительный клапан начинает выпускать воду через себя.

Расширительный бак компенсирует давление в системе горячего водоснабжения. То есть при нагреве воды увеличивается давление в системе горячего водоснабжения. Расширительный бак начинает в себя забирать воду, тем самым уменьшая давление. Поэтому расширительный бак уменьшает превышение давления при нагреве воды. Расширительный бак не дает сильно увеличить давление воды при ее нагреве. Давление воздуха в расширительном баке не должно превышать давление предохранительного клапана, иначе действие расширительного бака бесполезны. А минимальное давление воздуха должно быть не ниже минимального давления в системе водоснабжения.

Расширительный бак по своей природе является гидроаккумулятором. Подробная информация о гидроаккумуляторах и их настройках описано тут:

Гидроаккумулятор. Принцип работы, назначение и настройка.

Правила присоединения к водоснабжению

Вход холодной воды в бак водонагревателя должен поступать в нижнюю точку пространства бака, потому что так предписывают теплотехнические законы. Существуют баки, у которых патрубок находятся вверху для входа холодной воды, но этот патрубок опускается до дна бака, тем самым поступление холодной воды поступает сразу в нижнюю точку бака.

Выход горячей воды в пространстве бака всегда берется из самой верхней точки бака водонагревателя, потому что температура воды в верхней точки бака всегда выше. Бывают водонагреватели, у которых патрубок находится внизу, этот патрубок продолжается до верхней точки бака.

Третья точка в бойлере косвенного нагрева нужна для рециркуляции горячего водоснабжения. Поступление воды третьей точки, должно поступать в середину бака по высоте пространство бака. Впрочем, бывают случаи, когда эта третья точка находится чуть выше от середины.

Отопительный контур бойлера

Отопительный контур бойлера является обычной трубой изогнутой в спираль. Теплоноситель, двигаясь по трубе, теряет свою температуру через стенки трубы в бак, где находиться вода для горячего водоснабжения.

Движение по спиральной трубе должно осуществляться сверху вниз. То есть верхний патрубок должен заходить более горячий теплоноситель, а выходить из нижнего более остывший теплоноситель. Если сделать обратное движение теплоносителя, то получиться уменьшение КПД. Это доказывается теплотехническими законами.

Если осуществить движение снизу вверх, то теплоноситель потеряет меньше температуры на нагревание воды, так как уже в середине будет более нагретая вода и теплоноситель выйдет более нагретый. При нормальной циркуляции сверху вниз, выходящий теплоноситель становиться более остывшим из-за того, что он проходит в конце своего пути более холодный участок воды.

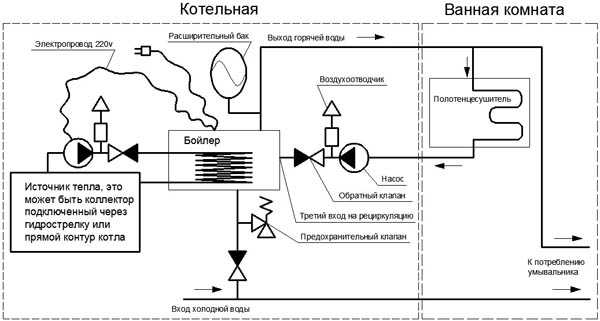

Смотрим схему

Почти каждый современный бойлер косвенного нагрева должен снабжаться температурным реле, который замыкает и размыкает электрическую цепь. Причем в основном идет реле, которое переключает цепь с одного контакта на другой, это дает возможность подключать два циркуляционных насоса, которые будут работать попеременно. Например, когда вода нагреется в бойлере, то включается насос отопления, когда необходимо подогреть воду, то насос отопления отключиться и включиться насос на бойлере.

Данное переключающее температурное реле, находящееся в бойлере косвенного нагрева, дает возможность не использовать трехходовой клапан, который будет перенаправлять потоки теплоносителя.

Если в котле имеется насос, то схема подключения бойлера и радиаторного отопления подключается через трехходовой клапан, который регулируется только на перенаправление потоков. Специальный сервопривод поворачивает клапан трехходового клапана. Сигнал перенаправления потоков осуществляется с помощью температурного реле находящийся в бойлере.

Не пугайтесь сервоприводов, в магазинах рассматривайте паспорта на трехходовые клапаны и сервопривода к ним. Изучайте электрические схемы. Скажу, что контакт и размыкание дает реле в бойлере, а сервопривод работает от сигнала, который ему задает реле.

Подробнее о трехходовом клапане, который предназначен для перенаправления потоков на бойлер косвенного нагрева: Трехходовой клапан для перенаправления движения теплоносителя

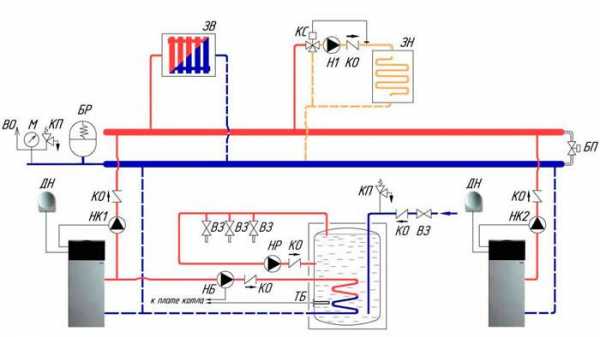

Ну и последняя схема, которая находиться в больших котельных, бойлер, которых может быть подключен таким образом.

Один основной недостаток, это подающий коллектор может быть не достаточно большой температуры, что вызовет недостаточное прогревание бойлера. Преимущество в том, что и отопление, и горячее водоснабжение параллельно работают вместе. При таком подключение следует учесть достаточную мощность котлов.

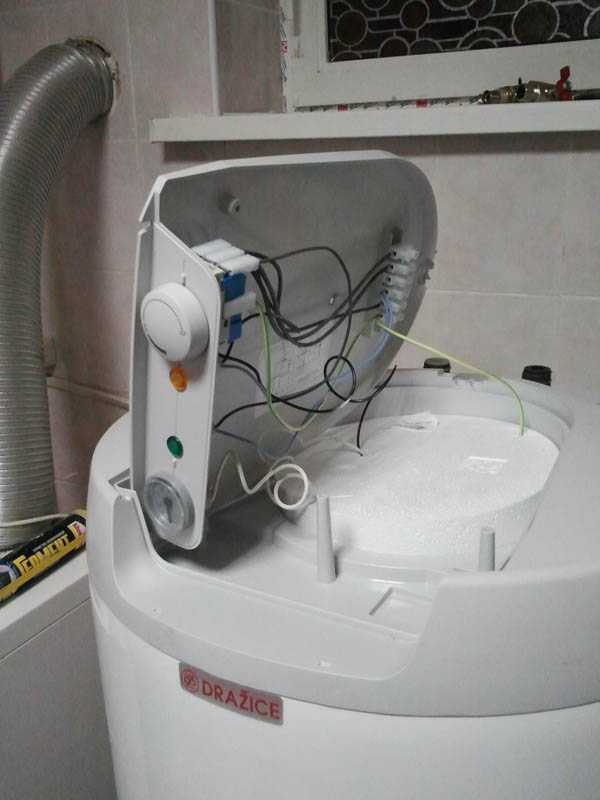

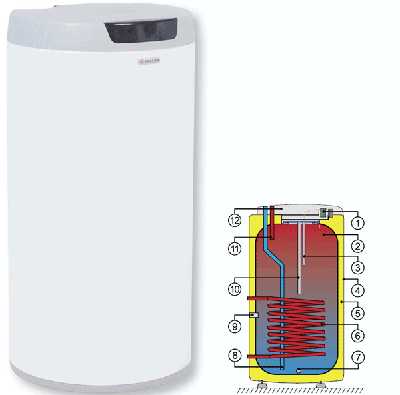

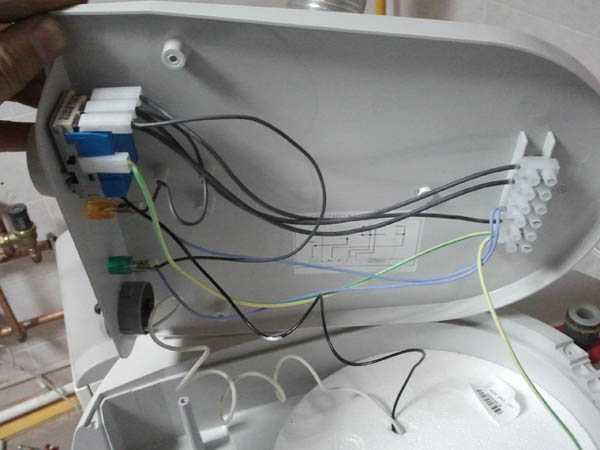

Рассмотрим внутренние элементы бойлера.

Контакт 1 переключается между контактом 2 и 4. Это дает возможность подключать насосы, чтобы они работали попеременно либо подключить питание одного насоса при включении его, если температура понизиться.

Главное понять принцип работы бойлера и его электрическая схема подключения.

При покупки бойлера следует обратить внимание на важные параметры:

1. Объем воды, который в него помещается (Литр) 2. Третий вход на рециркуляцию 3. Возможность нагревать воду через электроэнергию(Встроенный электронагреватель) 4. Управление по температуре и реле для включения и отключения насосов.

Не стесняйтесь спрашивать подробную работу бойлера у продавцов данных бойлеров и смотреть паспорта и различный функционал. Те, кто продает данное изделие, обязательно должен иметь журналы с различными бойлерами и их характеристиками.

На этом статья закончена. Пишите комментарии, обязательно отвечу.

---

Все о дачном доме
        Водоснабжение
                Обучающий курс. Автоматическое водоснабжение своими руками. Для чайников.
                Неисправности скважинной автоматической системы водоснабжения.
                Водозаборные скважины
                        Ремонт скважины? Узнайте нужен ли он!
                        Где бурить скважину — снаружи или внутри?
                        В каких случаях очистка скважины не имеет смысла
                        Почему в скважинах застревают насосы и как это предотвратить
                Прокладка трубопровода от скважины до дома
                100% Защита насоса от сухого хода
        Отопление
                Обучающий курс. Водяной теплый пол своими руками. Для чайников.
                Теплый водяной пол под ламинат
        Обучающий Видеокурс: По ГИДРАВЛИЧЕСКИМ И ТЕПЛОВЫМ РАСЧЕТАМ
Водяное отопление
        Виды отопления
        Отопительные системы
        Отопительное оборудование, отопительные батареи
        Система теплых полов
                Личная статья теплых полов
                Принцип работы и схема работы теплого водяного пола
                Проектирование и монтаж теплого пола
                Водяной теплый пол своими руками
                Основные материалы для теплого водяного пола
                Технология монтажа водяного теплого пола
                Система теплых полов
                Шаг укладки и способы укладки теплого пола
                Типы водных теплых полов
        Все о теплоносителях
                Антифриз или вода?
                Виды теплоносителей (антифризов для отопления)
                Антифриз для отопления
                Как правильно разбавлять антифриз для системы отопления?
                Обнаружение и последствия протечек теплоносителей
        Как правильно выбрать отопительный котел
        Тепловой насос
                Особенности теплового насоса
                Тепловой насос принцип работы
Про радиаторы отопления
        Способы подключения радиаторов. Свойства и параметры.
        Как рассчитать колличество секций радиатора?
        Рассчет тепловой мощности и количество радиаторов
        Виды радиаторов и их особенности
Автономное водоснабжение
        Схема автономного водоснабжения
        Устройство скважины Очистка скважины своими руками
Опыт сантехника
        Подключение стиральной машины
Полезные материалы
        Редуктор давления воды
        Гидроаккумулятор. Принцип работы, назначение и настройка.
        Автоматический клапан для выпуска воздуха
        Балансировочный клапан
        Перепускной клапан
        Трехходовой клапан
                Трехходовой клапан с сервоприводом ESBE
        Терморегулятор на радиатор
        Сервопривод коллекторный. Выбор и правила подключения.
        Виды водяных фильтров. Как подобрать водяной фильтр для воды.
                Обратный осмос
        Фильтр грязевик
        Обратный клапан
        Предохранительный клапан
        Смесительный узел. Принцип работы. Назначение и расчеты.
                Расчет смесительного узла CombiMix
        Гидрострелка. Принцип работы, назначение и расчеты.
        Бойлер косвенного нагрева накопительный. Принцип работы.
        Расчет пластинчатого теплообменника
                Рекомендации по подбору ПТО при проектировании объектов теплоснабжения
                О загрязнение теплообменников
        Водонагреватель косвенного нагрева воды
        Магнитный фильтр — защита от накипи
        Инфракрасные обогреватели
        Радиаторы. Свойства и виды отопительных приборов.
        Виды труб и их свойства
        Незаменимые инструменты сантехника
Интересные рассказы
        Страшная сказка о черном монтажнике
        Технологии очистки воды
        Как выбрать фильтр для очистки воды
        Поразмышляем о канализации
        Очистные сооружения сельского дома
Советы сантехнику
        Как оценить качество Вашей отопительной и водопроводной системы?
Профрекомендации
        Как подобрать насос для скважины
        Как правильно оборудовать скважину
        Водопровод на огород
        Как выбрать водонагреватель
        Пример установки оборудования для скважины
        Рекомендации по комплектации и монтажу погружных насосов
        Какой тип гидроаккумулятора водоснабжения выбрать?
        Круговорот воды в квартире
        фановая труба
        Удаление воздуха из системы отопления
Гидравлика и теплотехника
        Введение
        Что такое гидравлический расчет?
        Физические свойства жидкостей
        Гидростатическое давление
        Поговорим о сопротивлениях прохождении жидкости в трубах
        Режимы движения жидкости (ламинарный и турбулентный)
        Гидравлический расчет на потерю напора или как рассчитать потери давления в трубе
        Местные гидравлические сопротивления
        Профессиональный расчет диаметра трубы по формулам для водоснабжения
        Как подобрать насос по техническим параметрам
        Профессиональный расчет систем водяного отопления. Расчет теплопотерь водяного контура.
        Гидравлические потери в гофрированной трубе
        Теплотехника. Речь автора. Вступление
        Процессы теплообмена
        Тплопроводность материалов и потеря тепла через стену
        Как мы теряем тепло обычным воздухом?
        Законы теплового излучения. Лучистое тепло.
        Законы теплового излучения. Страница 2.
        Потеря тепла через окно
        Факторы теплопотерь дома
        Начни свое дело в сфере систем водоснабжения и отопления
        Вопрос по расчету гидравлики
Конструктор водяного отопления
        Диаметр трубопроводов, скорость течения и расход теплоносителя.
        Вычисляем диаметр трубы для отопления
        Расчет потерь тепла через радиатор
        Мощность радиатора отопления
        Расчет мощности радиаторов. Стандарты EN 442 и DIN 4704
        Расчет теплопотерь через ограждающие конструкции
                Найти теплопотери через чердак и узнать температуру на чердаке
        Подбираем циркуляционный насос для отопления
        Перенос тепловой энергии по трубам
        Расчет гидравлического сопротивления в системе отопления
        Распределение расхода и тепла по трубам. Абсолютные схемы.
        Расчет сложной попутной системы отопления
                Расчет отопления. Популярный миф
                Расчет отопления одной ветки по длине и КМС
                Расчет отопления. Подбор насоса и диаметров
                Расчет отопления. Двухтрубная тупиковая
                Расчет отопления. Однотрубная последовательная
                Расчет отопления. Двухтрубная попутная
        Расчет естественной циркуляции. Гравитационный напор
        Расчет гидравлического удара
        Сколько выделяется тепла трубами?
        Собираем котельную от А до Я…
        Система отопления расчет
        Онлайн калькулятор Программа расчет Теплопотерь помещения
        Гидравлический расчет трубопроводов
                История и возможности программы — введение
                Как в программе сделать расчет одной ветки
                Расчет угла КМС отвода
                Расчет КМС систем отопления и водоснабжения
                Разветвление трубопровода – расчет
                Как в программе рассчитать однотрубную систему отопления
                Как в программе рассчитать двухтрубную систему отопления
                Как в программе рассчитать расход радиатора в системе отопления
                Перерасчет мощности радиаторов
                Как в программе рассчитать двухтрубную попутную систему отопления. Петля Тихельмана
                Расчет гидравлического разделителя (гидрострелка) в программе
                Расчет комбинированной цепи систем отопления и водоснабжения
                Расчет теплопотерь через ограждающие конструкции
                Гидравлические потери в гофрированной трубе
        Гидравлический расчет в трехмерном пространстве
                Интерфейс и управление в программе
                Три закона/фактора по подбору диаметров и насосов
                Расчет водоснабжения с самовсасывающим насосом
                Расчет диаметров от центрального водоснабжения
                Расчет водоснабжения частного дома
                Расчет гидрострелки и коллектора
                Расчет Гидрострелки со множеством соединений
                Расчет двух котлов в системе отопления
                Расчет однотрубной системы отопления
                Расчет двухтрубной системы отопления
                Расчет петли Тихельмана
                Расчет двухтрубной лучевой разводки
                Расчет двухтрубной вертикальной системы отопления
                Расчет однотрубной вертикальной системы отопления
                Расчет теплого водяного пола и смесительных узлов
                Рециркуляция горячего водоснабжения
                Балансировочная настройка радиаторов
                Расчет отопления с естественной циркуляцией
                Лучевая разводка системы отопления
                Петля Тихельмана – двухтрубная попутная
                Гидравлический расчет двух котлов с гидрострелкой
                Система отопления (не Стандарт) — Другая схема обвязки
                Гидравлический расчет многопатрубковых гидрострелок
                Радиаторная смешенная система отопления — попутная с тупиков
                Терморегуляция систем отопления
        Разветвление трубопровода – расчет
        Гидравлический расчет по разветвлению трубопровода
        Расчет насоса для водоснабжения
        Расчет контуров теплого водяного пола
        Гидравлический расчет отопления. Однотрубная система
        Гидравлический расчет отопления. Двухтрубная тупиковая
        Бюджетный вариант однотрубной системы отопления частного дома
        Расчет дроссельной шайбы
        Что такое КМС?
Конструктор технических проблем
        Температурное расширение и удлинение трубопровода из различных материалов
Требования СНиП ГОСТы
        Требования к котельному помещению
Вопрос слесарю-сантехнику
Полезные ссылки сантехнику
—
Сантехник — ОТВЕЧАЕТ!!!
Жилищно коммунальные проблемы
Монтажные работы: Проекты, схемы, чертежи, фото, описание.
Если надоело читать, можно посмотреть полезный видео сборник по системам водоснабжения и отопления

infobos.ru

Принцип работы бойлера косвенного нагрева, конструкция, преимущества недостатки

Принцип работы бойлера косвенного нагрева основан на использовании тепловой энергии теплоносителя, поступающего из общей системы отопления квартиры или дома. Конструктивно он может состоять из двух основных контуров: змеевик в основном баке бойлера и бака меньшего размера в основном баке. И тот, и другой контур подсоединены параллельно в систему подачи горячей воды для обогрева жилья. Вторую технологию функционирования бойлера косвенного нагрева еще называют «бак в баке».

Содержание

• Конструкция бойлера косвенного нагрева.
• Принцип действия бойлера косвенного нагрева.
• Преимущества и недостатки бойлера косвенного нагрева.



Конструкция бойлера косвенного нагрева

Основной деталью бойлера является бак, который бывает различного объема, начиная от 10 л до 100 л и более, для бытовых нужд, а в промышленных масштабах емкость бака может достигать нескольких сотен литров. Материал для бака подбирается исходя из требований прочности и антикоррозийности.

Например, из нержавеющей стали, пластика или металла. Для улучшения эксплуатационных свойств и сохранения качества воды стены бака покрывают эмалью или стеклокерамикой. Между слоем воды и стенками емкости обязательно должен находиться слой теплоизоляции, для которой используется поролон или полиуретан.

Что касается внутреннего элемента теплоносителя, то его изготавливают из латунной трубки в виде змеевика, либо просто емкости меньшего размера из металла. Обязательными элементами всей конструкции бойлера косвенного нагрева являются магниевый отвод, который предназначен для защиты всех деталей от коррозии, а также термостат и предохранительный клапан для сброса избыточного давления. С отопительной системой, а если точнее с котлом отопления, бойлер соединяется через точку «ввод» для холодной воды и точки «вывод» – для отвода горячей воды из бака обратно в систему.

Принцип действия бойлера косвенного нагрева

Ниже приведена схема функционирования бойлера косвенного нагрева, которая дополняет вышеописанное.

Преимущества и недостатки бойлера косвенного нагрева

Владельцы жилья, решившие установить себе бойлер косвенного нагрева должны знать, что конструкция имеет как свои преимущества, так и недостатки.

Преимущества:

• Не требуется расхода электроэнергии.
• Высокая производительность.
• Вода поступает к потребителю мгновенно.
• Безопасность.
• Долгий срок службы.

Недостатки:



remontzhilya.ru

Как подключить бойлер косвенного нагрева?

После выбора бойлера косвенного нагрева встаёт вопрос о его правильном подключении. Различия схем обвязки, наличие дополнительных циркулярных насосов и гидравлической стрелки требуют наличия у мастера базового багажа информации, почерпнуть который можно из написанного далее.

---

Содержание:

1. Виды и особенности бойлеров косвенного нагрева
2. Схема подключения к системе отопления
3. Различные схемы обвязки бойлера
4. Подключение к котлам разных типов
5. Советы для самостоятельного монтажа

---

Виды и особенности бойлеров косвенного нагрева

Нагреватели воды с косвенным принципом действия выполняют передачу тепла за счёт потребления его из уже нагретой жидкости, циркулирующей внутри прибора. Элемент конструкции, отвечающий за теплообмен называется теплообменником и может быть выполнен в форме змеевика или бака (система «бак в баке»).

Главными потребительскими особенностями бойлера являются:

Размер
Наиболее востребованы и удобны приспособления с объёмами ёмкости 100 – 120 литров. Но есть баки, вмещающие 300 литров и более. Они могут использоваться в качестве тепло аккумулятора для обеспечения помещения теплом в периоды прекращения работы котла.

Форма
По форме оборудование может иметь следующие конфигурации:

• цилиндрическую;
• кубическую;
• прямоугольную.

Этот параметр не столько удовлетворяет эстетические потребности покупателя, сколько помогает интегрировать устройства в пространства, выделенные для размещения прибора.

Рециркуляция
Такой вид устройств самый дорогой, но и наиболее универсальный. Он имеет возможность подавать в кран нагретую жидкость в максимально короткий отрезок времени, что очень удобно.

Схема подключения к системе отопления

Нагреватель устанавливается как можно ближе к источнику подачи тепла. Это помогает более эффективно осуществлять нагрев.

При отсутствии дополнительного оборудования подключение происходит просто. Канал подачи нагретого теплоносителя, выходящего их котла или отопительной системы, подключается к соответствующему входу в бойлере косвенного нагрева. Канал выхода остывшего состава присоединяется к обратке.

Вторые вход и выход обеспечивают движение внутри бака воды, предназначенной для нагрева.

Подробно изображено такое подключение на схеме:

Различные схемы обвязки бойлера

Различают несколько основных способов обвязки устройства, которые бывают:

С двумя циркулярными насосами

Оба насоса предназначены для параллельной работы. Дин из них устанавливается на трубу отопления, второй – на тёплое водоснабжение. Их включение и выключение производится за счёт срабатывания тепловых реле.

Особенностью данного подключения есть необходимость установки обратных клапанов. Их монтируют после насосных устройств. Это нужно для предотвращения смешивания потоков в теплоносителе.

Подробно правильное расположение всех элементов такой обвязки можно рассмотреть на схеме:

Трехходовой клапан с сервоприводом

Сервоприводом называют элемент системы, отвечающий за управление работой трёхходовым клапаном. В случае с описываемым оборудованием, таким устройством выступает термореле, которое может быть составным компонентом главного нагревательного прибора или устанавливаться дополнительно.

Устроена такая система так:

• 1. Есть два контура:
  • бойлерный
  • отопительный
• 2. Когда в системе горячего водоснабжения понижается температура, термостат подаёт сигнал клапану.
• 3. Клапан переключает движение теплоносителя в сторону бойлера косвенного нагрева.
• 4. При достижении нужного теплового показателя термостат сигнализирует об этом клапану.
• 5. Происходит переключение подачи потока на отопительный контур.

На схеме показан способ обвязки с 3-х ходовым клапаном:



Способ с гидравлической стрелкой

Этот вариант применяется, когда присутствует несколько контуров. В состав могут входить контуры:

• бойлера косвенного нагрева;
• тёплый пол;
• основное радиаторное отопление.

Если не поставить при таком обустройстве системы гидравлическую стрелку, то нужно будет, вместо неё, ставить балансировочные вентили. Их установка буде необходима из-за разницы давления в разных контурах.

На рисунке показан план такой обвязки:

Метод возвратной рециркуляции в системе ГВС

Этот метод ускоряет подачу подогретой воды потребителю.
Чтобы обеспечить такой вид обвязки, нужно присутствие в бойлере третьего входа для подключения к нему компонентов рециркуляции.
Носитель, который нагнетает насос, проходит несколько циклов по магистрали, обеспечивая тем самым более эффективный нагрев воды внутри бойлера.

План такого обустройства представлен ниже:

Подключение к котлам разных типов

Бойлер косвенного нагрева может работать в связке с любыми типами котлов. Подключаться устройство может к:

К одноконтурному котлу

Это самая простая схема. Нагреватель интегрируется в общую систему.
После основного водонагревателя монтируется насос, а далее — трёхходовой вентиль, задача которого переключать направление движения воды в разных направлениях.

Другое дополнительное оборудование может монтироваться при необходимости. Все возможные способы обвязки описаны в этой статье.

К двухконтурному котлу

При такой конструкции предусматривается одновременное использование разных источников горячей воды для потребления пользователя. Это может быть разграничение потоков на разные точки водораздачи. Второй вариант предусматривает возможность пользоваться двумя источниками нагрева одновременно во всей системе.

Другой стороной является необходимость выбора приоритетности систем.
При выборе главной системы отопления, водонагреватель монтируется последовательно с котлом. Термодатчик при этом не нужен.

При выборе в качестве главной системы подачи горячей воды бойлер устанавливается по параллельной схеме с приминеним термоголовки.

Для возможности использования бойлера в тёплое время года нужно обустроить отопительную систему вентилями, позволяющими отсекать подачу нагретого теплоносителя в отопительную систему.
При последовательном монтаже бойлера нужна установка байпаса.

К твердотопливному котлу

Все возможные способы подключения описаны в предыдущих главах. Единственным условием установки может быть необходимость предусмотреть более количество места возможности обслуживания твердотопливного оборудования и складирования теплоносителей:

• угля,
• дров,
• брикетов.

К электрокотлу

Отличием от остальных видов подключения может быть необходимость оснащения помещения контуром заземления, к которому буду присоединены все установленные устройства.
Подключение к электрокотлу считается самым неэффективным, поскольку имеют место большие потери на:

• работу циркулярного насоса;
• теплопотери.

Высокая стоимость прибора для косвенного нагрева делает не целесообразным покупку такого оборудования для интеграции с электрическими устройствами.

Комбинированный бойлер косвенного нагрева

Такое оборудование может потреблять тепло от внешней системы при работающем котле и продуцировать тёплую воду при помощи встроенного ТЭНа.

Схема отображает подключение оборудования.

Советы для самостоятельного монтажа

Таких советов может быть несколько:

1. Внимательно нужно изучать всю сопроводительную документацию к приобретённому оборудованию. Выполнять все её требования и рекомендации по монтажу.
2. Перед началом монтажа необходимо составить проект проводимых работ, проверить правильность схемы подключения.
3. До монтажа подготовить все нужные для этого компоненты и инструментарий.
4. Соблюдать правила техники безопасности при установке и подключении.
5. Создавать надёжные соединения компонентов системы.
6. Обеспечить возможность доступа к прибору для его ремонта и обслуживания.
7. При малейших сомнениях в своих силах и навыках, обратиться к специалистам.

Как подключить бойлер косвенного нагрева?

Рейтинг: 5 (100%) 17

vodonagrevatel-boyler.ru

Бойлер косвенного нагрева: принцип работы, устройство, выбор

Чтобы организовать снабжение горячей водой, работающее от системы отопления, ставят двухконтурный котел. Его недостатком является малая производительность. Горячей воды хватит только для мытья рук или посуды. Для комфортного купания лучше установить бойлер косвенного нагрева, достоинством которого является накопительный бак.

Как работают бойлеры косвенного нагрева

Основной принцип работы бойлера косвенного нагрева заключается в циркуляции теплоносителя по теплообменнику, подсоединенного к системе отопления. Горячую жидкость перекачивает насос. Внутренний контур бойлера заключен в накопительной емкости, где поступающая из водопровода холодная вода нагревается от энергии теплоносителя.

Циркуляция системы отопления имеет замкнутый круг. Отдав энергию, теплоноситель по трубам возвращается к котлу. Цикл повторяется, пока происходит работа насоса и котла. От толщины трубы змеевика зависит скорость нагрева воды внутри накопительной емкости.

Особенности конструкции

Чтобы лучше разобраться в работе, надо изучить устройство прибора косвенного нагрева и понять, чем он отличается от своих собратьев.

Водонагреватель предназначен для систем отопления закрытого и открытого типа. Основным отличием является источник энергии. Если газовый водонагреватель работает от баллонного или магистрального газа, а электрический прибор от ТЭНа, то внутренний контур бойлера косвенного нагрева состоит из змеевика. Источником энергии служит теплоноситель. Змеевик оснащен входным и выходным патрубком для подключения к системе отопления.

Существуют бивалентные водонагреватели с двумя теплообменниками, где на один змеевик подается теплоноситель из системы отопления, а на другой контур поступает тепло от гелиосистемы или теплового насоса. При желании змеевики можно объединить фитингами. Получится водонагреватель косвенного нагрева с одним контуром.

Теплообменник заключен внутрь накопительной емкости, где происходит косвенный нагрев воды. Для подключения к водопроводу бак аналогично оснащен входным и выходным патрубком. Форма накопительной емкости обычно представляет собой цилиндр, но встречаются прямоугольные модели. Чтобы вода внутри бака быстро не остывала, его заключили в декоративный корпус, а пространство между ними заполнили теплоизоляцией.

От образования накипи защищает магниевый или титановый анод. Элемент нагрева установлен внутри накопительного бака. Анод защищает металлические детали бойлера от гальванической коррозии, а также снижает жесткость воды.

Термостат – это регулятор, с помощью которого уменьшают или увеличивают поступление в теплообменник теплоносителя. Механизм позволяет регулировать температуру нагрева воды.

Выбирая для домашнего пользования бойлер, лучше отдать предпочтение модели, где дополнительно предусмотрен ТЭН. Прибор сочетает в себе косвенный и электрический водонагреватель. ТЭН позволяет подогревать воду летом, когда система отопления не работает. Для регулировки нагрева воды от электричества установлен дополнительный термостат и автоматика.

Разновидности

Чаще всего в продаже встречается бойлер косвенного нагрева со змеевиком. Однако существуют модели, собранные по системе «бак в баке». Принцип работы остался неизменный, только вместо змеевика теплообменником выступает дополнительная емкость. Достоинство системы «бак в баке» заключается в большей площади нагрева. Для подключения трубы системы отопления на емкости аналогично предусмотрен входящий и выходящий патрубок.

По типу установки косвенные водонагреватели бывают:

• Настенные модели ограничены объемом накопительного бака до 200 л. Водогрейный прибор подвешивают на стальные кронштейны. Основное требование – прочная стена. Пустотелая гипсокартонная перегородка не выдержит бак с водой.
• Напольный водонагреватель рассчитан на большую вместительность. Бытовые модели обычно выпускаются с накопительной емкостью 250–300 л. Бойлер напольный промышленного назначения способен вместить более 1000 л воды. Из-за больших габаритов под водонагреватель отводят отдельную комнату.

По типу расположения бака косвенный бойлер бывает:

• Горизонтальные модели вместительные. Уровень воды поддерживать удобнее, но места водонагреватель занимает много.
• Вертикальные модели отличаются меньшей вместительностью. Достоинство водонагревателя в компактности и экономии полезного пространства комнаты.

По материалу изготовления накопительного бака бойлеры бывают трех типов:

• Все дешевые модели оснащены стальным баком с эмалированным покрытием. Через пару лет защитный слой нарушается и появляется течь.
• На ступень выше по качеству стоят стеклокерамические баки. Срок эксплуатации увеличен, но и дороже стоят.
• Бак из нержавейки дорогой. Однако срок эксплуатации неограничен. Водонагреватель прослужит долгие годы, если не попалась низкокачественная подделка.

Разнообразие косвенных водонагревателей позволяет потребителю выбрать оптимальную по форме, стоимости, а также вместимости модель.

Положительные и отрицательные характеристики

Рассматривая плюсы и минусы косвенных водогрейных приборов, надо остановиться на главном преимуществе – экономия энергоресурсов. За газовый и электрический бойлер придется отдельно платить. Энергию косвенный водонагреватель получает бесплатно от работающей системы отопления.

Из других преимуществ выделяется:

• Длительный срок эксплуатации. Нагрев теплообменника не образует твердых накоплений. Накипь появляется при работе ТЭНа, но его включают не круглогодично, а только летом.
• Водонагреватель с двумя теплообменниками или системой «бак в баке» характеризуется высокой производительностью.
• Модель с дополнительно установленным ТЭНом сочетает два важных параметра: экономичность зимой, эффективность летом.
• Имея сварочный опыт косвенный водонагреватель можно сделать самостоятельно.

Минусом является сложность и дороговизна монтажа. Первый нагрев емкости осуществляется долго, но потом температура воды постоянно поддерживается. При отсутствии ТЭНа летом невозможно получить горячу воду.

Как выбрать бойлер косвенного нагрева

Сделать правильный выбор подходящей модели бойлера косвенного нагрева – дело сложное для новичка. Однако непосильного здесь ничего нет, надо лишь учесть несколько важных нюансов:

• Выбирая для квартиры или частного дома водонагреватель с косвенным нагревом, первым делом необходимо определить оптимальный объем накопительного бака. Чтобы горячей воды хватило всем членам семьи, рассчитывают с учетом примерного расхода 100 л за сутки одним человеком.
• Экономически выгоден косвенный бойлер нагрева воды для семьи из четырех и более человек. При таком количестве людей примерный расход ГВС составляет 1,5 л/мин.
• Обращая внимание на объем бака, учитывают время нагрева. Большая емкость дольше будет нагреваться. Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке».
• От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла. Дешевые водонагреватели идут с поролоном. Пористый материал слабо удерживает тепло и быстро разлагается. Оптимальной теплоизоляцией служит минвата или вспененный полиэтилен.
• Чтобы сделать правильный выбор, надо сопоставить мощность косвенного водонагревателя и отопительного котла. Если последний характеризуется слабыми параметрами, бойлер станет непосильной нагрузкой.
• Покупая любую модель, обязательно обращают внимание на наличие термостата, клапана и других элементов защиты.

Когда со всеми важными нюансами вопрос решен, можно уделить внимание форме, дизайну, производителю и прочим мелочам.

Расчет объема накопительного бака

Чтобы сделать примерный расчет объема накопительного бака, можно воспользоваться простым снятием показаний водяного счетчика. Когда в доме постоянно прибывает одинаковое количество людей, суточный расход будет иметь одни и те же данные.

Более точный расчет объема основан на подсчитывании водоразборных точек с учетом их предназначения и количества проживающих членов семьи. Чтобы не вдаваться в сложные формулы, расход горячей воды берут из таблицы.

Схемы подключения к отопительной системе

При выборе схемы подключения косвенного бойлера для нагрева воды учитывают месторасположение прибора в доме, а также особенности разводки системы отопления.

Простая и часто используемая схема основана на подсоединении косвенного прибора через трехходовой клапан. В итоге образуется два контура нагрева: отопительный и водогрейный. После котла перед клапаном врезается циркуляционный насос.

Если потребность в горячей воде небольшая, подходит схема системы с двумя насосами. Косвенный водогрейный прибор и отопительный котел образуют два параллельных контура нагрева. На каждой линии установлен свой насос. Схема подходит для загородных домов, где горячей водой редко пользуются.

Сложнее получается схема подключения, если в доме вместе с радиаторами установлена система «теплый пол». Для распределения давления по всем линиям, а вместе с косвенным бойлером их получатся три, устанавливают гидравлический распределитель. Узел нормализует циркуляцию воды через «теплый пол», водонагреватель и радиаторы. Без распределителя насосное оборудование выйдет из строя.

У косвенных водогрейных приборов с рециркуляцией из корпуса выходит три патрубка. Традиционно два выхода служат для подключения к системе отопления. От третьего патрубка ведут закольцованный контур.

Если косвенный прибор нагрева воды не имеет третьего патрубка, а рециркуляцию надо сделать, то контур возвратной линии подсоединяют к трубе ХВС и дополнительно врезают рециркуляционный насос.

Рециркуляция позволяет получить на выходе из крана горячую воду еще до полного нагрева жидкости в накопительном баке бойлера.

Популярные модели

Выбирать подходящую модель всегда надо по техническим характеристикам. В качестве помощи можно посмотреть рейтинг бойлеров косвенного нагрева, составленный с учетом отзывов потребителей.

Viessmann Vitocell-V 100 CVA-200

Модель оснащена стальным баком с эмалированным покрытием емaкостью 200 л. Быстрый нагрев воды осуществляется за счет теплообменника общей площадью 1 м². Регулировка температуры выполняется термостатом. Максимально допустимые параметры: нагрев воды – до +95^оС, давление на входе – 10 атм.

Drazice OKC 200 NTR

Водогрейный прибор представлен двумя моделями: с одним и двумя теплообменниками. Емкость аналогично рассчитана на 200 л воды. Однако нагрев осуществляется быстрее из-за увеличенной площади теплообменника – 1,45 м². Недостатком является отсутствие ТЭНа, что не дает возможность получения горячей воды летом.

Roda Kessel ILW 200 B

Мощный прибор со стальным накопительным баком на 200 л оснащен медным теплообменником. Дополнительно модель укомплектована ТЭНом, что позволяет получать горячую воду летом при отключенном отоплении. Регулировка температуры выполняется термостатом. Максимальный предел +65^оС.

nagrevalki.com

принцип работы, устройство, схема подключения

Конструктивные особенности и принцип работы бойлера косвенного нагрева

Важно!

Бойлер с конструкцией «бак в баке» не может быть подключен к рециркуляции и использовать альтернативный источник энергии — ТЭН, поэтому мощность котла отопления должна быть с хорошим запасом, чтобы обеспечивать нагрев воды.

С участием БКН составляют различные конфигурации, увеличивая или уменьшая его КПД. Сборку, точный расчет мощности, подбор котла отопления, наличие гидравлического распределителя должны проводить специалисты. Чтобы использовать агрегат с максимальной выгодой для себя, нужно знать, как работает бойлер косвенного нагрева, его устройство и возможности.



Нагреватель представляет собой 2 бака: один — рабочий металлический, второй — контур, который может быть как металлическим, так и пластиковым. Пространство между ними заполняется ППУ (пенополиуретан, теплопроводностью 0,023-0,029 Вт/(м*с)). Утеплитель сохраняет температуру в течение 2 дней. Рабочий объем бойлера меньше общего примерно на 20-30 литров за счет помещенных внутрь контуров. Нагревательный элемент, его сечение и размер определяют мощность котла.

Вытянутая зауженная форма бойлера обусловлена внутренним строением теплообменников, которые могут быть двух видов:

1. Самая распространенная форма — медная или стальная трубка, загнутая в спираль. Санитарная вода находится в открытом баке, а энергоноситель проходит через закрытый контур. Верхний выход подключается ко входящему горячему потоку. По мере движения вниз поверхность контура передает тепло воде, на выходе они имеют небольшую разницу по температуре. Спиральное внутреннее устройство позволяет создавать конструкции из 2-3 контуров, которые подключаются к разным типам энергоносителей (например, система радиаторов, теплых полов, солнечные батареи).

2. Бак в баке. Энергоноситель находится в открытом пространстве и омывает бак, находящийся в центре. Форма последнего с нагреваемой водой изготавливается в виде гофры. По мере его наполнения и изменения температуры объем может увеличиваться или уменьшаться. Вид крепления этих моделей может быть только вертикальным, подключение воды (нагреваемой) — с верхним подводом.

Для доводки воды до нужной температуры в агрегаты со змеевидным контуром встраивается ТЭН мощностью 1,5-3 кВт. Подключаются они к 1-фазной сети. Работают либо в автоматическом режиме, подогревая воду до заданной температуры, либо как самостоятельный источник при отключении отопления.

vivoz-gbo.ru
