Бойлер косвенного нагрева своими руками

Жители частных домов часто не имеют оборудования для нагрева воды, а жильцы квартир хотят экономить на стоимости горячей воды. Выход есть – сделать бойлер косвенного нагрева своими руками.

Чтобы сделать бойлер самостоятельно, нужно понимать принцип его работы. Так, бойлер – это установка, которая нагревает воду. Если делается система косвенного нагрева, значит, оборудование будет представлять собой бак с нагревателем воды, который не требует подключения новых источников питания, чтобы снова нагреть воду. В базовую конструкцию такой установки входит:

При подключении обогревателя к электросети ТЭН нагревается сам и повышает температуру воды в баке до необходимого значения. Обычно владельцы водонагревателей подключают их к системе отопления всего дома.

Содержание статьи:

Инструкция по изготовлению бойлера косвенного нагрева

• бак – некая емкость для нагрева;
• ТЭН – нагреватель трубчатого типа, установленный в баке.

Существуют различные вариации изготовления таких бойлеров:

1. Змеевик, изготовленный из металлической трубы, устанавливается в центре емкости, заполненной холодной водой. По трубе змеевика движется теплоноситель, который в процессе нагрева металла нагревает и саму воду.
2. Еще один вариант – размещение труб не в центре, а по окружности стенок бака. Нередко такой вариант кажется владельцам баков даже более удобным.

Так как принцип работы такого водонагревателя прост до невозможности, характеристики и конструктивные особенности бойлера могут меняться в зависимости от фантазии и пожеланий владельца.

Вводное видео

Приступаем к созданию бойлера

В первую очередь нужно подготовить емкость, которая будет выступать в роли бака для воды. В принципе, подойдет любой, даже не герметичный металлический бак, изготовленный из нержавеющего материала – стальной или эмалированный. Можно даже взять пластиковый бак, но с одним условием – он должен быть изготовлен из пищевого пластика, не выделяющего вредных веществ в окружающую среду при нагреве. Если бак металлический, для работы с ним понадобится аппарат для сварки.

Эмалированные или стеклокерамические баки не слишком прочны, и довольно скоро их придется заменить, поэтому емкость из нержавеющей стали окажется предпочтительнее.

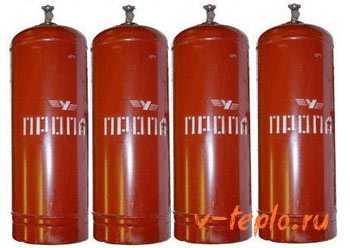

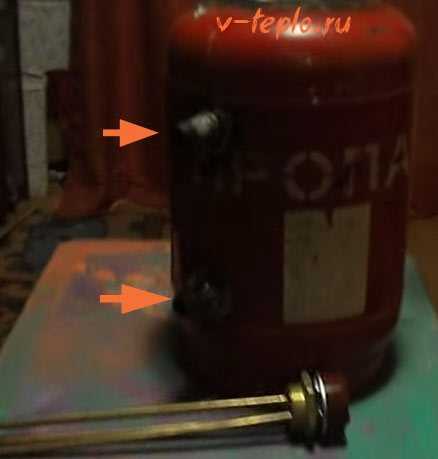

Экономичный и простой способ – взять в качестве бака газовый баллон: при помощи болгарки его нужно разрезать на две половины, очистить и покрыть грунтовкой, после чего сварить обратно в единое целое. В крайнем случае можно обойтись и без всей этой процедуры, но стоит приготовиться к тому, что вода еще долгое время будет иметь сильный запах газа.

Следующий этап создания бойлера – теплоизоляция стенок его бака. Чтобы снизить уровень обыкновенной теплоотдачи, понадобится хорошая теплоизоляция. К слову, удобнее будет сделать все это до монтажа бака. Чтобы изолировать бак, подойдет любой материал, даже монтажная пена. Стекловату или другой утеплитель можно укрепить на баке при помощи веревки, проволоки, клея. Чтобы изоляция работала, должно быть соблюдено условие – изолирующий материал должен покрывать всю поверхность емкости с водой. Есть еще один вариант улучшения теплоизоляции – бак меньшего размера установить в баке размера большего, а между ними уложить слой изолирующего материала.

Сделать змеевик можно из любой небольшой трубы, будь она пластиковая или металлическая. Затем задача усложняется – трубу нужно намотать на какой-нибудь цилиндрический объект, например, бревно или другую трубу. На концы намотанной спирали устанавливаются резьбовые фитинги. Спираль из трубы не должна быть слишком плотной, так как в процессе работы змеевик будет покрываться накипью, да и снять его будет сложно. С самого же бойлера снимать и очищать змеевик нужно, как минимум, раз в год.

После того, как все элементы водонагревателя будут готовы, наступает время собирать бойлер. В выбранном баке делается два отверстия – для входной трубы с холодной водой и для выходной, которая будет подавать нагретую воду. Возле отверстий крепятся краны. В принципе, отверстия можно делать в любом месте бака, но в практическом применении гораздо удобнее, если труба с холодной водой будет подключена снизу, а труба для подачи нагретой – с верху. В самом низу бака монтируется патрубок слива, через который можно будет полностью удалить воду из бака при необходимости, например, для чистки или ремонта.

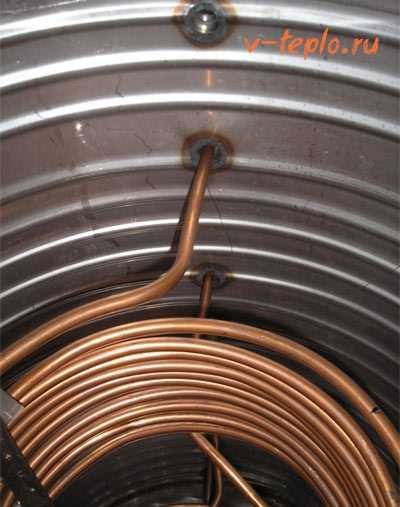

Затем нужно вырезать отверстия для змеевика, а к стенке бака приварить штуцера из металла, имеющие резьбовое соединение, к которым и будет крепиться сам змеевик.

Обязательно проверяется герметичность этой трубки, а особенно тщательно эта процедура должна осуществляться, если в роли теплоносителя будет использоваться антифриз или другое потенциально опасное для здоровья человека вещество. Проверить герметичность можно, перекрывая одно отверстие и подавая компрессором в другое сжатый воздух. Змеевик при проверке нужно слегка намочить мыльной водой. Если герметичности нет, трубку змеевика нужно пропаять еще раз.

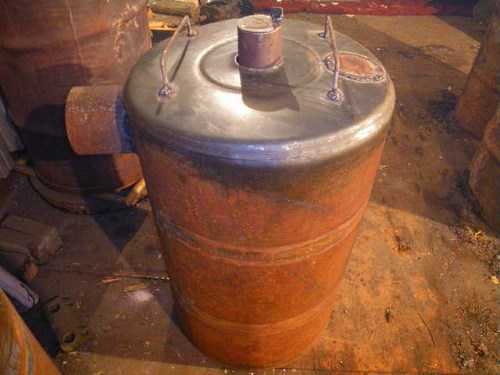

Для того, чтобы тепло из бака никуда не уходило, его нужно закрыть крышкой на защелках. Крышку также нужно утеплить изолирующим материалом. Вот и все!

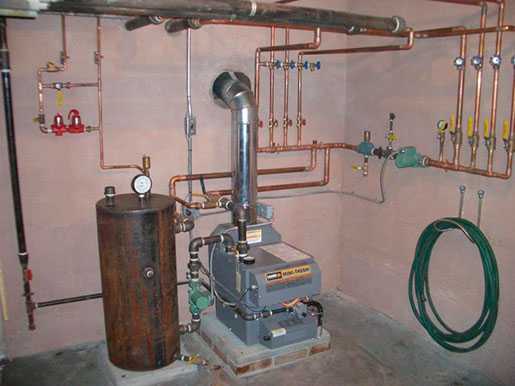

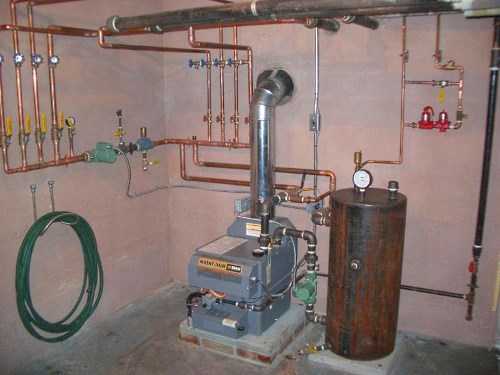

Бойлер косвенного нагрева своими руками остается только установить и использовать!

Подпитка системы отопления от бойлера

Расчет объема бойлера

Чтобы рассчитать объем емкости для нагретой воды, нужно хотя бы приблизительно понимать суточную потребность в ней. В среднем, один человек в день тратит около 60 литров воды, а значит, обычной семье, состоящей из 3 человек, потребуется бойлерный бак объемом около 200 литров.

А вот следующая задача будет сложнее – рассчитать диаметр и длину змеевика. Эти, казалось бы, простые данные основываются на температуре теплоносителя в змеевике, скорости его движения, материале, из которого выполнен змеевик. Не меньшее значение имеет и объем бака – чем он больше, тем больше должен быть и змеевик. В среднем, чтобы обогреть 10 литров воды, необходимо, чтобы змеевик выдавал полтора киловатта тепла. Обычно его делают из меди или латуни, взяв трубу около 2 см диаметром. Длина трубы будет рассчитываться на основании необходимой мощности по специальной формуле.

В данной формуле буквой «Р» обозначается мощность змеевика в киловаттах, «d» — диаметр трубы змеевика, ?Т – разница температур воды и теплоносителя в змеевике в градусах Цельсия. Чтобы было понятнее, можно привести простой пример: имеется бак объемом 200 литров, мощность змеевика для которого должна быть не меньше 30 кВт, труба диметром 0,01 м (1 см). Теплоноситель в змеевике имеет температуру в 80 градусов, а поступающая вода, в среднем, около 15 градусов. Рассчитывая данные по формуле, получается, что длина труб должна быть не менее 15 м. Чтобы вместить такой змеевик в бак, его нужно накрутить на шаблон с диаметром около 40 см спиралью. Готово! Все данные есть, чтобы самостоятельно сделать бойлер косвенного нагрева

Монтаж бойлера косвенного нагрева

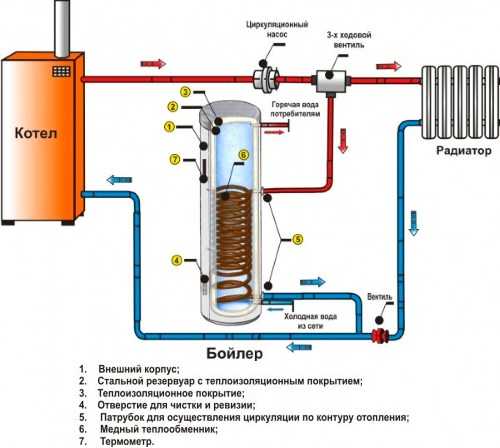

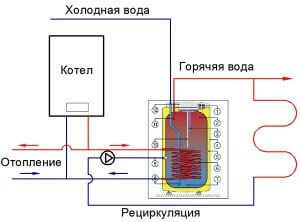

Бойлер с косвенным нагревом имеет два контура: нагревающий контур, в котором движется теплоноситель от котла, и контур с холодной водой, которую необходимо нагреть. Существует три основных схемы монтажа и подключения такого бойлера.

Дополнительные материалы по подключению бойлера к водопроводу читайте тут

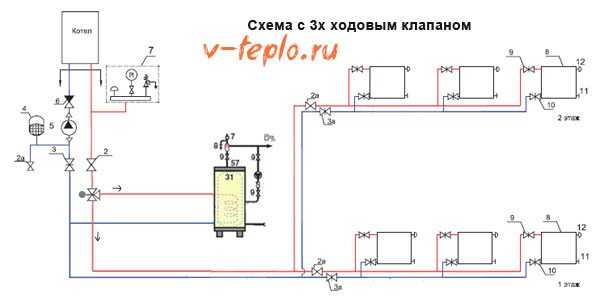

Клапан на три хода и севропривод

Использовать эту систему можно для подключения самодельного водонагревателя к котлу. Когда в бойлере снижается температура воды, термостат переключается, а вместе с ним – и клапан на три хода, который запускает нагревающую жидкость в движение. После подогрева воды клапан снова принимает прежнее положение, а тепловой поток котла возвращается в отопительную систему. Такая схема выгодна, если котел снабжен автоматикой и насосом, – управлять клапаном можно и через котел. Кроме того, она пригодится, если нужно большое количество нагреваемой воды, или вода имеет высокую жесткость, из-за которой контур подогрева может быстро приходить в негодность.

Двухнасосная система

Как и в первом случае, здесь также работает принцип приоритета бойлера. Когда температура воды в нем снижается, насос отключает отопление и поток нагревающей жидкости подается на самодельный нагреватель. Чтобы избежать встречных потоков, нужно установить клапаны обратного движения. К счастью, в ряде отопительных котлов имеется возможность подключения термостата бойлера, который и будет регулировать время и продолжительность включения насоса.

В этих двух системах отопление отключается на определенное время при нагреве воды, но значительного снижения общей температуры воздуха в помещении не будет – бойлеру нужно совсем немного времени для работы.

Схема с подключением через гидравлическую стрелку

Если контуров отопления насчитывается 3 или даже больше, есть смысл применять гидравлические стрелки и коллекторы распределения. К примеру, система может состоять из контуров бойлера, теплого пола и отопления. Вместо гидроколлектора, изображенного на схеме, можно установить стрелку и коллекторы распределения или же совмещенный с коллекторами модуль гидравлики.

В принципе, многоконтурная система может работать только с коллекторами без стрелки, но для этого нужно будет смонтировать вентили балансировки давления, иначе эффективность работы одного из контуров может снизиться. Без отключения других контуров бойлер будет нагревать воду уж очень долго.

Так, сделать бойлер косвенного нагрева своими руками совсем не сложно, важно лишь соблюдать технологию и правила безопасности!

v-teplo.ru

Бойлер косвенного нагрева своими руками

Проблема нагрева воды в частном доме может быть решена различными путями: установкой газовой колонки, двухконтурного котла, водонагревателя, а также бойлера косвенного нагрева, который вполне можно сделать своими руками.

Самостоятельно делаем бойлер косвенного нагрева

Принцип работы бойлера косвенного нагрева основан на использовании теплоносителя отопительной системы, общего или отдельного ее контура. Бойлер представляет собой накопительный бак с установленным внутри него змеевиком, по которому проходит теплоноситель. Геометрические размеры змеевика определяются в соответствии с объемом бака, который, в свою очередь, может быть любым и зависит от потребности семьи в горячей воде. Вода, предназначенная для использования, поступает по трубе в бойлер через входную трубу, обычно расположенную снизу. Нагревается вода от змеевика равномерно по всей толще воды. Выходную трубу обычно располагают вверху, чтобы при использовании не было резких перепадов температуры. Снаружи бойлер нужно обязательно хорошо теплоизолировать, чтобы избежать потерь тепла от стенок бака.

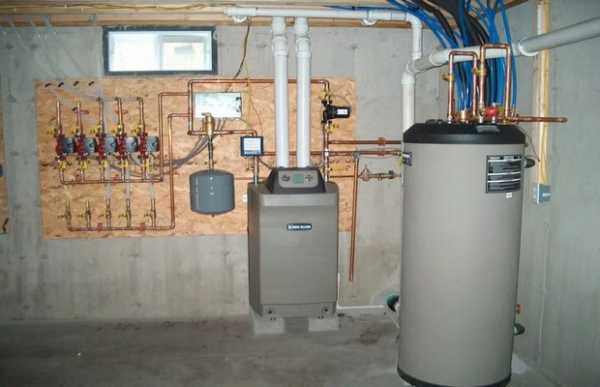

Устанавливают бойлер косвенного нагрева обычно в одном помещении с котлом, чтобы уменьшить затраты на монтаж контура и потери тепла. Устанавливают бойлер на твердое ровное основание, обеспечивая удобный доступ ко всем кранам и крышке.

Расчет объема бойлера косвенного нагрева и проектирование змеевика

Объем бака напрямую зависит от потребности в горячей воде. Принято считать, что на каждого члена семьи достаточно от 50 до 70 литров горячей воды ежедневно. Поэтому для семьи из 3-4 человек достаточно 200-литрового бойлера.  В качестве бака используют любую подходящую термостойкую емкость из антикоррозионного материала: нержавеющей стали, алюминия, пластика. В баке устанавливают входной и выходной шаровые краны.

Диаметр и длина трубы для змеевика рассчитываются исходя из объема бака, материала трубы, скорости потока теплоносителя и его температуры. На каждые 10 литров бака необходимо около 1,5 кВт тепловой мощности змеевика. Змеевик обычно изготовляют из латунной трубки диаметром от 8 до 20 мм, свернутой в спираль так, чтобы витки не соприкасались – так обеспечивается максимальный контакт его греющей поверхности с нагреваемой водой. Чтобы определить общую длину трубки, необходимо вычислить необходимую мощность змеевика, после чего определить длину трубы по формуле:

Формула для вычисления обей длины трубы для бойлера

где         P – тепловая мощность змеевика в кВт;

d – диаметр трубы в метрах;

ΔТ –разность температур теплоносителя и нагреваемой воды, °C.

Например, для бака 200 литров необходим змеевик с тепловой мощностью 30 кВт. Диаметр трубки для змеевика – 10 мм, или 0,01 м. Температура теплоносителя 80°С, температура поступающей воды — 15°С. По приведенной формуле вычисляем длину змеевика:

По приведенной ниже формуле вычисляем длину змеевика

Змеевик в этом случае выполняют в виде спирали диаметром 40 см. При диаметре бака в 0,5 м и высоте 1 метр такой змеевик будет иметь 12 витков с межвитковым расстоянием в 6-8 см. Для удобства намотку производят с помощью шаблона – трубы соответствующего диаметра. Ввод и вывод змеевика удобнее выполнять с одной стороны бака.

Принцип работы системы

Технология монтажа бойлера косвенного нагрева

1. В металлическом или пластиковом баке необходимого объема выполняют отверстия под входные и выходные трубы для горячего водоснабжения. К отверстиям крепят шаровые краны или другие запорные элементы. Удобнее располагать отверстие для поступления воды снизу, а для отбора – сверху, при таком расположении вероятность резких перепадов температуры на выходе сведена к минимуму. В нижней части бака необходимо также установить сливной кран – он нужен для полного слива воды при очистке бака от накипи или его ремонте.
2. Змеевик выполняют из трубки выбранного диаметра, согнутой в спираль сзаранее определенным количеством витков. Сгибать трубку удобнее по шаблону, например, по стальной трубе подходящего диаметра. При этом нельзя производить намотку слишком туго, иначе спираль сложно будет снять без перегибов. Спираль снимают с шаблона, к концам трубы с помощью пайки крепят резьбовые фитинги.

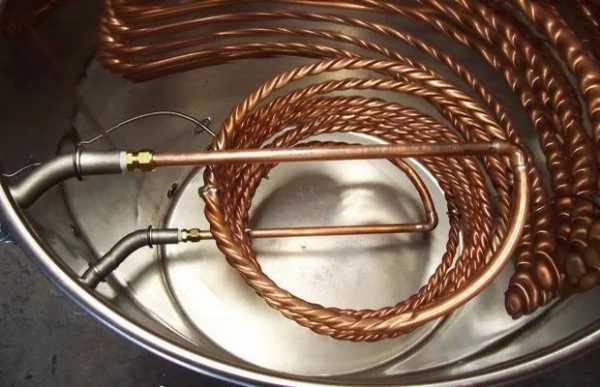

   Образец змеевика для бойлера

3. Выполняют отверстия для змеевика. К стенкам бака приваривают металлические штуцера с резьбовым соединением, к нимкрепят на резьбовые соединения латунный змеевик. Проверяют герметичность трубки с помощью сжатого воздуха от компрессора, перекрыв одно из отверстий и подавая воздух в другое. Сам змеевик при этом смачивают мыльной водой. При необходимости трубку пропаивают еще раз. Особенно важно проверить герметичность трубки при использовании в качестве теплоносителя антифриза.

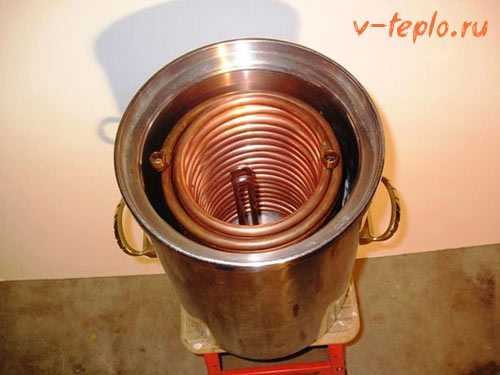

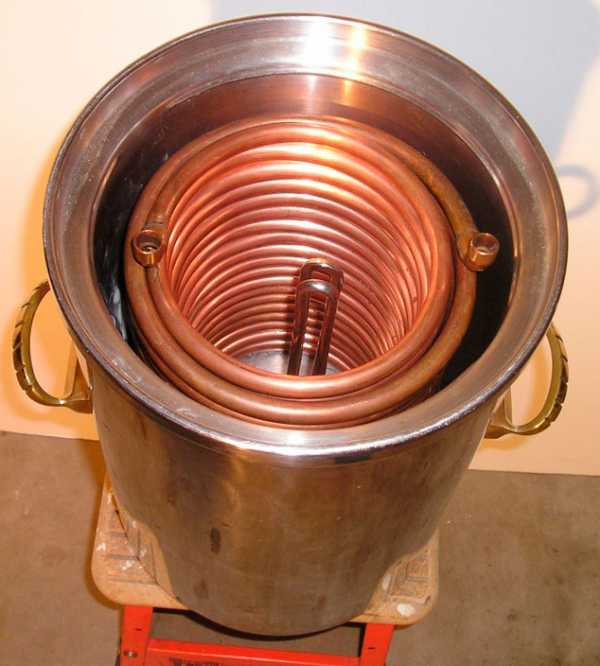

   Образец бойлера изнутри

4. Выполняют плотно закрывающуюся крышку бака. Через крышку не должно уходить тепло, поэтому ее можно оснастить защелками. Также утепляют сам бак с помощью напыляемых современных утеплителей или пенопласта. Для более эстетичного вида можно установить бак в емкость большего размера, заполнив промежутки утеплителем по принципу термоса.

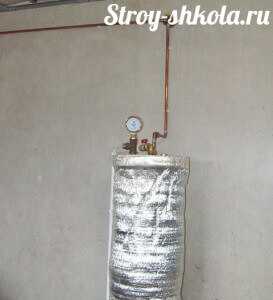

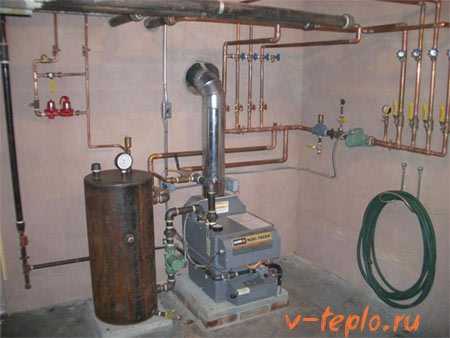

Образец бойлера выполненного своими руками

stroyvopros.net

Как сделать бойлер косвенного нагрева своими руками?

Оборудование водоснабжения

Устройство косвенного нагрева – специальный накопительный агрегат, который подогревает воду, не используя каких-либо дополнительных источников питания. За счет этого горячее водоснабжение частных домостроений требует от их владельцев минимальных финзатрат.

1

Агрегат косвенного нагрева – горячая вода за малую цену

Собственники многих частных домов сейчас устанавливают в своих жилищах двухконтурные котлы. Эти устройства способны обеспечивать домостроение не только теплом, но и горячей водой. Обычные же отопительные агрегаты такими возможностями не обладают. Это означает, что владельцу жилья приходится искать другие пути выработки подогретой воды, используемой для каждодневных хозяйственных нужд.

Бойлер косвенного нагрева для дома

На первый взгляд самый простой вариант решения подобной проблемы заключается в приобретении и установке проточного водонагревателя. Он быстро подогревает воду, без особых проблем монтируется своими руками. Но его стоимость, а также космические цены за потребленное электричество по душе не каждому человеку. Кроме того, проточные водонагреватели зачастую требуют полной замены электропроводки, имеющейся в доме. Такие мероприятия обходятся в копеечку.

Разумной альтернативой проточным устройствам, подогревающим воду, по мнению многих экспертов и рядовых потребителей, станет аппарат косвенного нагрева.

Он по-настоящему экономичен в работе и при этом эффективно выполняет свою задачу. К сожалению, стоимость заводского бойлера доступна не всем. В этом случае домашние умельцы имеют возможность сделать подобный агрегат самостоятельно. Чуть позже мы подробно опишем процесс его изготовления. Но сначала разберемся с принципом работы интересующего нас оборудования.

Бойлер – это бак, внутри которого монтируются трубы. По ним происходит циркуляция теплоносителя, который применяется для отопления жилища. В нижней части бака имеется входная трубка. Она предназначена для подачи холодной воды в описываемую емкость. Нагрев поступившей жидкости осуществляется за счет перемещающегося теплоносителя. Важная особенность! Снаружи бак укутывается теплоизоляционным слоем, благодаря чему подогретая вода длительное время сохраняет свою температуру. Труба для подогретой воды обычно монтируется в верхней части бака. Ее рекомендуется оснащать обычным шаровым краном, чтобы упростить процесс эксплуатации устройства.

2

Плюсы и минусы оборудования – бойлер хорош, но далеко не идеален

Экономичность использования косвенного водонагревателя является важным, но не единственным его достоинством. Бойлер имеет и ряд других эксплуатационных преимуществ:

• Достаточно высокая производительность. Ее конкретный показатель зависит от сечения труб, установленных в агрегат, а также от мощностных характеристики самого отопительного котла.
• Нет нагрузки на бытовую электросеть (если дополнительно не монтируется нагревающий элемент).
• Возможность эксплуатации оборудования круглогодично (требуется установка ТЭНа – специального нагревателя) и использования разных источников тепловой энергии. В ряде случаев это имеет огромное значение.
• Отсутствие участков соприкосновения между содержащим немалое количество вредных солей теплоносителем и подогреваемой водой.

Теперь разберемся с недостатками рассматриваемых водонагревателей и с возможными способами их решения. Главный минус бойлера – большие размеры бака. Агрегат занимает немало места, что может вызвать затруднения при его установке в скромных по площади помещениях. Второй недостаток заключается в том, что в крупной по объему емкости вода нагревается достаточно долго. Причем при подогреве жидкости в баке отмечается некоторое уменьшение интенсивности отопления жилища.

Установка обвязки

Из описания принципа функционирования косвенного водонагревателя видно, что без дополнительных приспособлений его можно эксплуатировать только тогда, когда работает отопительная система. То есть, используется бойлер исключительно в холодное время года. А если нам хочется постоянно получать горячую воду, вне зависимости от температуры на улице? Это вполне реально. Нужно всего лишь оснастить водонагреватель ТЭНом. Его встраивают в бак и подключают к электросети. Понятно, что при этом приходится оплачивать счета за электричество. Но зато в вашем доме всегда будет горячая вода в требуемом количестве.

3

Самодельный водонагреватель – популярные конструкции

Народные умельцы используют различные способы изготовления интересующих нас приспособлений. Бойлер косвенного нагрева без лишних трудозатрат реально соорудить своими руками по одному из предложенных далее вариантов:

1. 1. Внутрь бака устанавливаются трубы определенного диаметра. Их можно разместить в центральной части накопительного резервуара или вдоль его боковых поверхностей. Во втором случае скорость нагрева воды будет немного выше.
2. 2. Монтаж змеевика. Принцип работы устройства останется тем же. Но эффективность работы агрегата увеличится. Змеевик обычно делают из   трубы (металл, пластик). Ее просто потребуется изогнуть, чтобы получить спиралевидный элемент.
3. 3. Использование двух (разных по геометрическим параметрам) емкостей. В данном случае трубы не нужны. Требуется в бак с большим объемом вставить емкость меньшего размера. Теплоноситель в подобной конструкции перемещается между стенками используемых баков.

Самодельный водонагреватель

Наиболее эффективными в применении признаются системы косвенного нагрева со змеевиком. Суть в том, что изогнутая труба характеризуется большой длиной. Это дает возможность использовать потенциал теплоносителя по максимуму. Кроме того, сделать самому бак со спиральным элементом проще всего. Об этом далее.

4

Емкость для нагревателя – из чего сделать и как подготовить?

Бак водонагревателя разрешается изготавливать практически из любых материалов, которые обладают некоторой стойкостью к коррозионным явлениям. Можно использовать эмалированный металл, стеклокерамику, нержавейку, пластик. При выборе материала нужно учитывать следующее: пластиковые, стеклокерамические и эмалированные емкости не отличаются особой механической прочностью, кроме того, эмаль и керамика склонны к коррозии. Из-за этого уже через пару лет эксплуатации может потребоваться замена бака, сделанного из этих материалов.

Емкость для нагревателя из подручных средств

А вот емкости из нержавеющей стали являются в разы долговечнее и надежнее. Проще всего сделать водонагреватель косвенного действия из обычного газового баллона. Желательно купить новую емкость. Но допускается и применение со старым баллоном. Его необходимо разрезать на две половинки, очистить внутренние стенки от загрязнений и обработать их грунтовкой (обычно наносится 2–3 слоя). Нюанс. Грунт допускается и не использовать. Но тогда в первые пару недель эксплуатации самодельного бойлера вы будете явственно ощущать запах газа, идущего от горячей воды.

В подготовленном описанным способом баллоне мы сделаем четыре отверстия. Через один будет выходить нагретая вода, второй нужен для подачи холодной жидкости. Еще два отверстия позволят соединить теплоноситель и змеевик. Затем следует позаботиться о качественной теплоизоляции бака. Самодельный бойлер необходимо утеплять максимально тщательно. Если данное условие не выполнить, показатель полезного действия устройства значительно снизится. Вода в теплом состоянии в нем будет поддерживаться совсем недолго.

Теплозащиту емкости рекомендуется производить до сборки агрегата. Это удобнее, проще и надежнее. Функцию утеплителя может выполнять практически любой теплоизолятор. Некоторые мастера используют стекловату. На корпус баллона ее крепят проволокой или клеящим составом. При желании сначала можно приклеить вату, а потом дополнительно зафиксировать ее проволочной стяжкой. Еще лучше использовать для утепления монтажную пену. Работа с ней требует минимальных трудовых затрат. А результат получается отличный.

5

Изготавливаем змеевик и собираем прибор – проблем не будет!

Спиралевидный элемент для бойлера делаем из пластиковой либо металлической трубы. Ее диаметр должен быть небольшим – в пределах 0,8–2 см. Трубу наматываем на большее по сечению оцилиндрованное бревно, металлическое трубное изделие либо на любую другую прочную оправку цилиндрической формы. Следим за тем, чтобы витки спирали не соприкасались друг с другом. В этом случае мы обеспечим максимальный контакт нагреваемой воды и греющей поверхности.

Изготавливаем змеевик для водонагревателя

Число витков и длина змеевика определяются, исходя из вместимости бака. Для бойлера, изготавливаемого из 200-литрового баллона, протяженность спирали составляет около 15 м. Требуемое количество витков – 12 (при дистанции между ними около 7 см). Змеевик не следует наматывать на оправку чересчур плотно. Каждый год его придется в обязательном порядке демонтировать и очищать от скопившихся отложений. Если спираль намотать слишком сильно, снять ее будет проблематично.

Теперь собираем наш водонагреватель:

1. 1. Устанавливаем змеевик вдоль стен либо в центре емкости.
2. 2. Припаиваем патрубки к выходной и входной трубе.
3. 3. Привариваем к корпусу устройства ушки – крепежные элементы, сделанные из металлического уголка, когда бойлер планируется повесить на стене. Если нагреватель устанавливается вертикально на пол, к его днищу нужно приварить ножки. Они обеспечат устойчивость агрегата.
4. 4. На концах спирального элемента нарезаем резьбу, навинчиваем на нее контргайку. Затем выводим змеевик за пределы бака, натягиваем на его окончания прокладки из резины, а на них – муфты с резьбой. Подключаем змеевик к контуру системы отопления.
5. 5. Подсоединяем устройство к входной и выходной трубе.

Финал работ – обустройство разводки труб в разные помещения (санузел, кухня). Совет. Если разводка не планируется, на кран с горячей водой устанавливаем вентиль. Проверяем все соединения на герметичность и начинаем пользоваться самодельным водонагревателем.

obustroen.ru

Как сделать бойлер косвенного нагрева своими руками?

Чтобы понять, как сделать бойлер косвенного нагрева своими руками, рассмотрим его основные части и материалы, из которых их можно изготовить.

Составляющие бойлера косвенного нагрева:

1. Емкость для воды. Ее можно сделать из газового баллона, из пластиковой бочки или из старого электрического накопительного бойлера (что можно сделать из старого бойлера, читайте в статье по ссылке: https://boilervdom.ru/boileri/ekspluataciya/kak-i-chto-mozhno-sdelat-iz-starogo-bojlera-svoimi-rukami.html). Также при возможности бак можно изготовить самостоятельно из стальных листов.
2. Теплообменник. Представляет собой трубку, по которой будет протекать теплоноситель. Можно изготовить из стальной, медной или латунной трубы или использовать для этого гибкий металлический шланг.
3. Также понадобится обратный клапан, краны, магниевый анод, ТЭН.

Из основных инструментов нужна будет электросварка, болгарка и дрель. Перед началом следует нарисовать примерные чертежи будущей модели, отталкиваясь от материалов, которые есть в наличии.

Подготовка бака

Технология создания бойлера различается в зависимости от того, что вы решили взять за основу бака. Если для основы вы решили использовать газовый баллон, то его надо разрезать болгаркой, зачистить и покрыть грунтовкой стенки.

Самодельный бак с теплообменником

Чтобы изготовить емкость из стального листа, нужно его согнуть в цилиндрическую форму. Для этого его постепенно прикручивают одной стороной к бревну, постепенно изгибая. Далее лист прокатывается, откручиваются саморезы, отрезается часть с отверстиями и сваривается цилиндр.

Снизу приваривают дно, сверху верхнюю часть. Для того чтобы верхняя часть была более устойчивой, ей можно придать коническую форму, тогда под давлением будет меньшая нагрузка на места сварки.

Уже готовая пластиковая или стальная бочка должна быть герметичной. Если в качестве емкости используется старый электрический водонагреватель, его раскрывают и чистят от накипи с помощью раствора с лимонной кислотой или уксусом.

Делаются отверстия для ввода и вывода воды, труб теплообменника и обратного клапана. Снизу заходит холодная вода в водонагреватель, а сверху выходит на точку водораздела. Это делается для того, чтобы по максимуму вытекала, прежде всего, горячая вода.

Создание теплообменника

Теплообменник в бойлерах косвенного нагрева представляет собой трубку, по которой течет теплоноситель. Сначала нагревается металл, который потом передает энергию воде в баке. Произвести его можно из стальной трубы сечением 10-20 мм.

Для большей эффективности ее изгибают в форме спирали, диаметр которой меньше диаметра бака. Трубу или сгибают в трубогибочном станке, или наматывают на объект цилиндрической формы. Витки советуется делать не слишком плотно, чтобы было проще удалять накипь.

Если в качестве труб используются металлический шланг, то его просто изгибают и наматывают самого на себя так, чтобы получился змеевик.

Сборка аппарата

Теперь закрепляем теплообменник внутри емкости. Важно, чтобы трубки не касались стенок бака. Если бак металлический, то привариваются крепления на которые устанавливается труба. Места вывода и ввода в теплообменник выводятся наружу в заранее приготовленные отверстия и герметизируются сваркой.

Обязательно на аппарат ставится обратный клапан если вода слишком сильно нагреется, он спасет от взрыва. Привариваются парубки для поступления и вывода нагреваемой воды. Если изготовление было произведено из электрического бойлера, удобно патрубки теплообменника выводить в место, где раньше находился ТЭН.

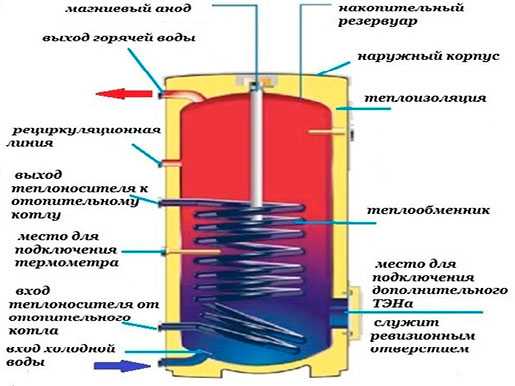

Устройство бойлера косвенного нагрева

Если вы планируете пользоваться бойлером круглый год, дополнительно покупается и устанавливается в него ТЭН и термостат. ТЭН устанавливается в нижней части. Лучше всего сделать его съемным, чтобы он не покрывался накипью, когда вода греется от змеевика. В любое удобное место внутри устанавливается магниевый анод, который изготовлен из сплава более активных металлов, берущих на себя окисление вместо стен емкости.

Если бак пластиковый, анод устанавливать необязательно.

Так как сборка производилась самостоятельно, перед окончательным подключением и установкой важно проверить все водные узлы на предмет протечек. При аккуратности и соблюдении всех правил, самодельный аппарат может прослужить дольше, чем покупные аналоги. Как своими руками сделать электрический бойлер читайте в этой статье.

В статье рассмотрено создание электрического бойлера. Можно своими руками сделать котел на водороде и использовать его для обогрева помещений.

Видео процесса сборки бойлера косвенного нагрева своими руками:

boilervdom.ru

Как сделать бойлер косвенного нагрева своими руками?

Проблема с горячей водой для многих частных владельцев недвижимости, где отсутствует подключение к системе центрального отопления, остается и сегодня актуальной. Установка бойлера требует серьезных капиталовложений, а вот изготовление бойлера косвенного нагрева своими руками может стать альтернативой в решении этого важного вопроса. Его основная выгода в том, что горячая вода подается по мере необходимости без особых затрат в денежном эквиваленте с вашей стороны.

Конструкция бойлера

Многих частных домовладельцев интересует вопрос: что это за устройство, каким образом в нем происходит нагревание воды. Изделие такого типа — крупная накопительная конструкция, не зависящая от стандартных источников энергии (газа, электросистемы), проще говоря, водонагреватель циркуляционного вида.

Внутри бака устанавливается спиралевидная труба — именно в ней циркулирует вода, нагреваемая котлом автономного отопления. Холодная вода поступает через трубу, расположенную снизу, равномерно нагревается в баке и подается пользователю через выходной трубопровод, который расположен вверху. Для максимального удобства к трубам подсоединены шаровые краны. Снаружи бак закрыт толстым слоем теплоизоляции.

Чертежи этого изделия весьма просты и легко читаются, если у вас есть хотя бы основы технического образования.

Разновидности систем

Те пользователи, которые используют газовые колонки и различного вида бойлеры для получения горячей воды, отлично знакомы с массой проблем, возникающих при их эксплуатации: надо выждать некоторое время, пока вода нагреется до нужной температуры, если включить одновременно горячую воду на кухне и в ванной, то ее температура понизится. Косвенный бойлер устраняет эти проблемы: поступающая от него вода всегда имеет постоянную температуру, независимо от того куда она подается. Такие водонагреватели могут быть нескольких типов.

1. Самым распространенным является конструкция со змеевиком, который устанавливается внутри бака, и по нему циркулирует горячая вода. Холодная вода, поступая в емкость, контактирует со змеевиком и нагревается до установленной температуры.
2. Другой вариант — когда змеевик монтируется вдоль стенок емкости, а не в ее центре.
3. Если есть две емкости — большая и маленькая, то меньшую по размерам вставляют в большую. Вода циркулирует между ними: в малую нагнетается горячая вода, а вокруг нее — холодная для нагрева.

Принцип работы таких водонагревателей прост, чтобы наглядно разобраться в работе системы есть подробная схема.

Достоинства и минусы бойлера косвенного нагрева

Преимущества бойлера косвенного нагрева, сконструированного своими руками, над другими водонагревателями:

• возможность подключения к централизованной отопительной системе;
• основная емкость устанавливается в непосредственной близости от котла автономного отопления;
• монтаж всей конструкции не занимает много времени;
• сокращается расход электроэнергии и газа;
• дом обеспечивается горячей водой одной температуры постоянно.

Недостатков у такой конструкции не так уж и много:

• для монтажа вам потребуется специальное помещение;
• чтобы нагреть воду в баке до оптимальной температуры при первом запуске, нужно продолжительное время, а это гарантирует потери на общем обогреве всех остальных помещений;
• чистить змеевик надо не реже двух раз за 12 месяцев, чтобы он не забивался отложениями.

Важно! Такой вариант действует только во время осенне-зимнего сезона, по его окончании включается встроенный ТЭН. Владельцы частных строений, которые используют автономное отопление, могут перекрыть поступление воды на обогрев дома, а воду в емкости продолжать нагревать с помощью котла.

Если вы пользуетесь электрическими нагревательными элементами, то включать их лучше ночью, во время действия льгот.

Виды работ и материалы

Чтобы изготовить бойлер своими руками, надо выполнить такие работы:

• подготовить металлическую емкость с хорошими антикоррозийными характеристиками;
• аккуратно согнуть трубу для змеевика;
• сделать качественную теплоизоляцию конструкции;
• осуществить полную сборку всей системы;
• подвести воду;
• змеевик надежно подсоединить к домашней системе отопления;
• подключить подачу нагретой воды к домашнему водопроводу.

Для выполнения некоторых операций вам понадобятся такие материалы и оборудование:

• трубы металлопластиковые или из нержавеющего металла;
• грунтовка на основе нитроэмали;
• гайка с диаметром около 32 мм;
• емкость большого размера — для небольшой семьи сгодится простой газовый баллон;
• понадобится сварка.

Со всеми материалами и предстоящими видами работ мы определились, теперь приступаем к непосредственному монтажу.

Технология сборки

Распишем поэтапно, как сделать бойлер косвенного нагрева своими руками — весь комплекс работ будет состоять из последовательной сборки разных частей конструкции.

Бак водонагревателя

Объем емкости, куда будет поступать вода для последующего нагревания, зависит от потребностей домовладельца: стандартный расход до 70 литров на каждого домочадца в сутки, поэтому для семьи в 4 человека будет вполне достаточно 200 л.

Материал бака следует выбирать из сплава алюминия, а также других цветных металлов, которые не подвержены коррозии, если позволяют финансы — нержавеющей стали. Хорошей альтернативой является баллон для газа, но внутренние стенки надо обработать специальной грунтовкой, иначе горячая вода будет иметь неприятный тухлый запах.

В корпусе бака своими руками надо вырезать не менее 5 отверстий: два с любого бока — они предназначены для врезки змеевика, внизу также 2 — для подачи воды и крана слива, вверху только одно — отбор горячей воды.

Делаем змеевик

Этот элемент, сделанный из медной трубы малого диаметра, но толстостенной, обязательно может иметь различные габариты — это зависит от объема и высоты емкости. Специалисты утверждают, что на каждые 10 л. воды необходимо 1,5 кВт тепловой мощности змеевика.

Вы можете для экономии средств из домашнего бюджета использовать трубы из другого материала, но обязательно с отличной теплоотдачей. При изготовлении надо очень внимательно следить за образованием витков:

• они ни в коем случае не соприкасаются — между витками должен быть зазор;
• нельзя делать чрезмерные усилия — это сильно затруднит снятие готового изделия со специальной оправки;
• количество витков строго рассчитывается и зависит от габаритов бака.

Для оправки используют трубу необходимого диаметра или круглое деревянное полено без сучков. После изготовления спираль тщательно покрывают защитным термостойким лаком.

Утепляем конструкцию

Бак с наружной стороны обязательно покрывается теплоизоляцией для уменьшения потерь и повышения КПД изделия — это может быть специальная пена для монтажа или другой материал с отличными теплоизоляционными свойствами, например, пенопласт.

Его крепят при помощи проволоки, специальными стяжками или сажают на клей. Сверху утеплителя мастера рекомендуют укрепить листы фольги или использовать утеплитель с одной фольгированной стороной. Некоторые умельцы для утепления вставляют бойлер в емкость большего размера, а пространство между ним и внутренними стенками заполняют утеплителем любого вида.

Окончательная сборка

Когда все детали будущей конструкции подготовлены, то начинается ее сборка.

1. Змеевик устанавливается по центру или же вдоль внутренней поверхности емкости, к концам присоединяются патрубки (пайка или сварка).
2. При вертикальном расположении к емкости привариваем ножки, при настенном расположении — специальные петли крепления.
3. К нижней части бака приваривается нагревательный элемент.
4. Сверху устанавливается крышка и приваривается к корпусу.
5. Змеевик подключается к контуру автономной системы согласно выбранной схеме.
6. Подсоединяем трубы подвода холодной воды и магистраль отвода горячей.
7. Подключаем водонагреватель к системе домашнего водопровода.

Для консультации, чтобы было меньше вопросов, советуем посмотреть вот такое видео:

Потом вам остается только наслаждаться изобилием горячей воды без существенных финансовых вложений.

Бюджетный вариант изготовления

Специалисты предлагают оригинальный вариант изготовления аналогичного типа водонагревателя, но для этого вам понадобятся такие составляющие:

• медная или бронзовая труба;
• доски разного размера;
• листовой алюминий;
• коллектор, сделанный из меди или ее сплава;
• определенного формата листы стекла;
• специального состава краска.

Делаем из досок необходимого размера корпус, изнутри обшиваем его листовым алюминием. По периметру устанавливаем трубы наподобие змеевика, к ним присоединяем коллектор, учитывая, с какой стороны будет вход, а где — выход.

Такая система довольно проста и функциональна — с ее помощью вы будете нагревать нужное количество воды, а технология изготовления аналогична стандартному варианту.

Чтобы конструкция лучше поглощала тепло и не отдавала его наружу, применяется стекло и специальная краска.

При изготовлении такого водонагревателя получается завидная экономия денежных ресурсов — вам остается только выбрать приемлемый для вашего помещения вариант и приступить к работам.

tehnika.expert
