Бойлер нагрева – виды, критерии выбора, модели, монтаж

Содержание

Бойлер прямого и комбинированного нагрева воды

В этой статье мы с вами разберемся что из себя представляет бойлер прямого нагрева, а так же бойлер комбинированного нагрева.

Современные водонагреватели могут быть прямого и косвенного действия, а также существуют и комбинированные варианты. Каждый из них имеет свои особенности устройства и эксплуатации, преимущества и недостатки.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Бойлер прямого нагрева

В бойлерах прямого нагрева тепловая энергия передаётся сразу же на нагреваемую воду. Происходит это за счёт встроенного нагревательного элемента, который может располагаться внутри или нижней части ёмкости устройства. Главным их преимуществом перед водонагревателями косвенного нагрева выступает независимость от источника теплоснабжения.

Функционировать подобные бойлеры могут как на газу, так и на электричестве. Рассмотрим более подробно их особенности.

Бойлер комбинированного и прямого нагрева

Газовый

Часто бойлеры этого типа называют газовой колонкой. Главный элемент такого устройства — газовая горелка, она располагается в камере сгорания под водяным баком.

От нее через весь бак бойлера проведена труба, по которой отводятся продукты сгорания.

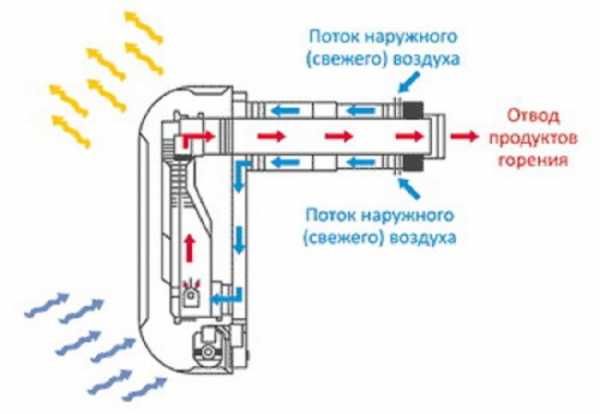

В устройствах настенного типа зачастую применяются газовые установки, мощность которых составляет не более 5 кВт, в агрегатах напольного исполнения — от 6 кВт и выше.

Практически у всех газовых бойлеров, выпускаемых на сегодняшний день, корпус и бак сделаны из металла. Между баком с водой и наружным корпусом находится теплоизоляционный слой, предназначенный сберегать нагретую в бойлере воду. Также устройство оснащено блоком управления.

Мощность газовой горелки напрямую влияет на производительность бойлера.

В каждом бойлере присутствует:

  • магниевый анод: защищает стенки прибора от разрушений;
  • термостат: благодаря этой детали вы можете узнать температуру воды, а также он управляет подачей газа на горелку.

Устройство газового бойлера

Помимо этого, каждая модель водонагревателя оборудована группой безопасности:

Магниевый анод устанавливают для того, чтобы не образовывалась накипь.

Недостаток газового бойлера прямого нагрева заключается в том, что для хорошей и продуктивной работы бойлера, давление газа должно быть не менее 12 мБар.

Подведем итоги и отметим основные особенности газовых бойлеров прямого нагрева:

  • производительность таких приборов высокая;
  • достаточно экономичны;
  • по способу монтажа могут быть настенными и напольными.

Электрический

Конструкция электрического бойлера прямого нагрева идентична газовому, только наряду со всеми элементами выделяется еще ТЭН.

Устройство электрического бойлера

Однако, несмотря на сходство строения, все же выделяются характеристики, присущие только электрическим бойлерам прямого нагрева:

  1. Устройство собрано в металлическом корпусе, внутри находится бак для воды, между ними — термоизоляционный материал.
  2. Холодная вода подается через заборный патрубок, на него ставятся обратный и предохранительный клапаны, которые дают сигнал, если давление внутри бойлера стало высоким.
  3. Благодаря шнуру питания происходит подача переменного тока на ТЭН, устройство оснащено системой контроля температуры и терморегулятором.
  4. Патрубок присоединяется к системе ГВС и по нему подогретая вода поступает в место потребления.
  5. Воздушный клапан стравливает воздух.

Чем больше объем, тем выше мощность электрического бойлера, дольше время нагрева и расход электроэнергии увеличивается.

ТЭН водонагревателя

Мощность прибора зависит от ТЭНа — электрической спирали в металлической трубке. Самый практичный вариант — бойлер с ТЭНом от 1 до 3 кВт, иногда отдают предпочтение ТЭНу мощностью до 6 кВт. Чем больше мощность, тем быстрее будет нагреваться жидкость, но стоит учитывать, что нагрузка на электрическую сеть возрастет, будет больше расходоваться энергии.

ТЭНы бывают открытыми и закрытыми. Открытый находится во взаимодействии с водой, поэтому получил название мокрого. Такой тип ТЭНа дешевый, но на него постоянно воздействуют высокие температуры и из-за этого на его поверхности может образовываться налет, к тому же он подвержен коррозии и период его использования чаще всего недолгий.

Не забываем своевременно очищать бойлер от накипи. Это позволит продлить срок его службы.

Закрытый ТЭН — более практичный вариант, т.к. он защищен металлической гильзой и не соприкасается с водой. Его называют сухим. Бойлеры с закрытым ТЭНом обладают многими достоинствами:

  • долгий срок эксплуатации;
  • маленький риск различных отложений;
  • безопасность.

Бойлер комбинированного нагрева

Водонагреватель комбинированного нагрева — это устройство, которое одновременно может нагревать воду различными источниками энергии.

Бойлер такого типа представляет собой бак, через который проходит змеевик, а также имеет встроенный электрический ТЭН. Через змеевик поступает горячая вода из котла, а при помощи ТЭНа жидкость нагревается.

Главное достоинство бойлера комбинированного нагрева — это, в первую очередь, возможность функционировать в разных режимах. Помимо этого, можно выделить еще ряд преимуществ, которыми обладает такое устройство:

  • несложный монтаж;
  • быстрый нагрев воды;
  • контроль за нагревом температуры;
  • защита от перегрева;
  • простое обслуживание.

Схема подключения комбинированного бойлера

Комбинированный водонагреватель применяется как в загородных домах, так и на небольших предприятиях.

Циркуляция воды осуществляется благодаря насосу, установленному в основной части оборудования.

Бойлеры комбинированного нагрева считаются наиболее мощным оборудованием и в настоящее время они очень востребованы.

Расчёт ёмкости бойлера

Выбирая бойлер, изначально надо решить, какой объем бака вам нужен. Выпускаются бойлеры с баками 5-10 л, 30-80 л, 100 л, 120 л, 150 л и более.

Объем бака следует выбирать исходя из того, для чего будет применяться бойлер. Если только для мытья посуды, то вам вполне будет достаточно бака объемом от 5 до 30 л.

Если для проведения гигиенических процедур, принятия душа и т.д., то здесь следует руководствоваться числом проживающих в квартире. Одному человеку будет достаточно 80 л, 2-3 — 120-130 л, а 4-5 и более — 150-200 л.

Производители

Бойлеры прямого и комбинированного нагрева выпускаются разными производителями. Выделим несколько наиболее популярных моделей.

Производитель (страна) Емкость выпускаемых бойлеров, л
Austria Email (Австрия) 140-3000
ACV (Бельгия) 100-3000
Drazice OKC (Чехия) 140-300
Vaillant (Германия) 120-500

Таким образом, бойлер комбинированного нагрева выступает более практичным вариантом, который позволяет работать и от котла, и от электросети.

teplofan.ru

Бойлер для нагрева воды

Бойлер для воды — это устройство, главной функцией которого будет подогрев до заданной температуры. Они используются на дачах, в домах или квартирах, где нет централизованного горячего водоснабжения или оно осуществляется не регулярно.

Все предложенные модели на рынке, по принципу работы, можно объединить в две группы: накопительные и проточные.

Защитное внутреннее покрытие

На конструкцию бойлера оказывают негативное воздействие, в первую очередь, два фактора — это жесткая вода и высокая температура. Вода приводит к коррозии, а высокая температура может повредить отдельные элементы.

Для снижения негативного воздействия этих факторов на водонагревательные устройства, производитель использует, в качестве покрытия, различные материалы. Чаще других, такими материалами выступают:

  • стеклофарфор;
  • напыление титана;
  • нержавеющая сталь.

Покрытие из этих материалов значительно увеличивает срок службы бака для воды. Пользователи отдают предпочтение водонагревателям, у которых в качестве покрытия был использован стеклофарфор. Главная причина такого выбора — это низкая цена.

У таких бойлеров есть существенный недостаток. При быстрой смене температуры на поверхности стеклофарфора образовываются трещины. Для предотвращения такого явления, необходимо использовать водонагреватель в режиме плавного нагрева, и не доводить температуру до максимальных значений.

На водонагреватели, у которых покрытие из стеклофарфора, производители редко дают гарантию больше одного года. Хотя у бойлеров, покрытых титаном или выполненных из «нержавейки», гарантия может достигать десяти лет. Оба этих вида защитного покрытия надежно предохраняют от коррозии и не боятся резких перепадов температур. Качественными эксплуатационными характеристиками обусловлена их высокая цена.

Недостатков у таких покрытий несколько. Одним из слабых мест будет являться сварочный шов. Он подвержен риску коррозии в большей степени, чем все изделие. Бак из нержавеющей стали может давать неприятный металлический привкус воде. Особенно это ощущается во время чистки зубов.

В новых моделях бойлеров для нагрева воды производители стараются убрать все отрицательные моменты, выявленные при эксплуатации. Они применяют новые полимерные покрытия и используют прогрессивные технологии в производстве.

Газовый бойлер накопительного типа

Водонагреватели накопительного типа достаточно распространены. Пользователи отдают им предпочтение из-за возможности получения большого объема нагретой воды сразу. В конструкции таких установок составными элементами будут:

  • бак для воды;
  • горелка газовая с блоком контроля;
  • труба отвода продуктов горения.

Бак обязательно оборудован теплоизоляционным слоем, это позволяет, при подогреве, экономить энергоноситель почти на 60%. После нагрева воды, благодаря теплоизоляции, процесс остывания происходит очень медленно, она будет оставаться горячей еще много часов. Газовые водонагреватели накопительного вида отличаются емкостью бака.

Накопительные бойлеры обладают определенными преимуществами, одно из них — высокий КПД, а другое — способность сохранять высокую температуру большого количества воды в течение длительного времени.

К недостаткам можно отнести их габаритные размеры. Такое устройство занимает много места, может портить вид помещения, где оно установлено. Поэтому их устанавливают в специальных комнатах – бойлерных. Еще одним неудобством будет ограниченность количества горячей воды и довольно долгий разогрев.

Большинство моделей газовых бойлеров оснащены возможностью регулировки мощности и максимальной температуры нагрева воды. Если устройство оснащено дисплеем, то там может быть отображена информация о температуре, расходе и остатке воды в емкости. Включение бойлера для нагрева воды начинается автоматически, с момента поступления в емкость воды, и продолжается, пока вся вода в баке не достигнет выбранной пользователем температуры. После достижения нужной температуры он выключится автоматически.

Водонагревательный агрегат с прямым нагревом

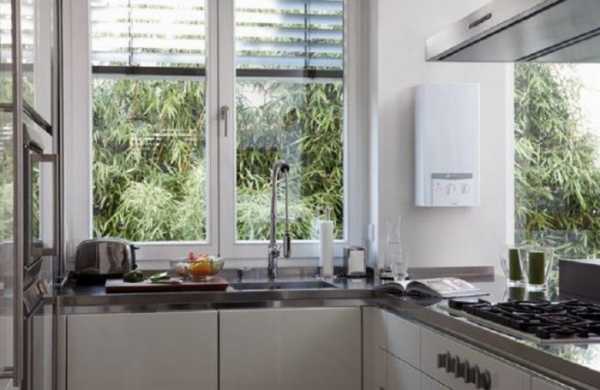

Бойлеры такого типа большинство пользователей называют газовой колонкой. Это устройство представляет собой простой теплообменник- змеевик и газовую горелку с блоком автоматики и контроля. Предварительного подогрева воды в такой конструкции не предусмотрено. Работа водонагревателя начинается в момент, когда вода проходит сквозь трубки теплообменника- змеевика при открытии крана. Все модели бойлеров с прямым нагревом оборудованы регулятором мощности горелки, с его помощью можно настроить необходимую температуру горячей воды. В разных моделях регулировка происходит в ручном режиме или автоматически.

Основное удобство такого типа нагревателей — это их компактность. Обычно, с размещением проблем не бывает. Также положительным моментом является неограниченность количества нагреваемой воды. Недостатком такого типа устройств является КПД, который ниже чем у накопительного, и отсутствие запаса нагретой воды.

Рассматривая газовый бойлер для нагрева воды проточного типа, необходимо подобрать нужную мощность. Она измеряется в кВт и обычно указана в инструкции. Производительность установки мощностью 15 кВт позволяет за минуту нагревать 12 л воды до 55оС.

Безопасность при подключении и установки водонагревателя

Любые газовые приборы оснащаются узлом безопасности в обязательном порядке. Эксплуатация таких водонагревателей разрешена только при наличии трубы-дымохода, а также поступления свежего воздуха, так как во время работы кислород в помещении сгорает.

В видеоролике представлены простые правила выбора места монтажа водонагревателя:

Современные устройства оборудованы дополнительными датчиками. В случае возникновения аварийных ситуаций, происходит мгновенное перекрытие подачи газа к горелке. Подача отключается в таких случаях:

  • прекратила идти вода через теплообменник;
  • сработал датчика уровня СО;
  • погасло пламя.

Выполнение монтажа бойлера для нагрева воды неквалифицированным специалистом или своими силами недопустимо, так как может повлечь за собой серьезные последствия. Монтаж и установку, а особенно подключение газового прибора необходимо доверять только профессиональным установщикам. Перед подключением владельцу надо будет обратить внимание на такие нюансы:

  • подключение бойлера к газовой трубе производится только после выписки разрешения в газовых службах. Когда установка бойлера происходит вместо старого устройства, и разрешение уже было, получить новое можно быстро и без сложностей;
  • если подключение прибора происходит впервые, для получения разрешительных документов потребуется больше времени.

Купленный газовый бойлер должен отвечать всем необходимым стандартам и пройти обязательную сертификацию.

Как рассчитать нужный объем бойлера в зависимости от норм потребления

Подбирать объем бака водонагревателя надо, принимая потребность в горячей воде на одного члена семьи в 60 литров. Когда ее использование предполагается только для кухни и в душевой кабине, для двух проживающих достаточный объем бойлера для воды равен 80 литров. Когда в доме живет три человека и более, а расход рассчитывается с учетом еще и приема ванны, необходимо выбирать объем бака не менее 100 литров. Когда использование бойлера предполагается в промышленных целях, или в доме одновременно проживают 5 человек и более, необходимо отдать предпочтение баку объемом от 200 литров. Однако, установка такого бойлера все равно не даст возможность по очереди принимать ванну всем членам семьи. Необходимо будет ждать, пока подогреется вода.

На что обратить внимание при выборе водонагревателя

Внимательно изучив принципы работы газовых бойлеров различных типов, каждый делает выбор, исходя из своих предпочтений и задач.

Если в помещении, где будет установлен газовый водонагреватель, отсутствует возможность обустроить дымоход, необходимо выбирать из моделей с замкнутой системой отвода продуктов горения или с принудительной вытяжкой.

Выбирая конкретную модель бойлера газового для горячей воды, можно ориентироваться на показатель КПД. Рекомендуется приобретать агрегат, у которого КПД более 75%.

Самое главное в газовом оборудовании — это безопасная эксплуатация. Перед покупкой нужно убедиться в наличии всех необходимых защит.

Газовый водонагреватель — недорогое и надежное устройство, при условии профессионального монтажа, они служат долго и не требуют особого обслуживания.

bouw.ru

Как работает бойлер послойного нагрева

Двухконтурный котел со встроенным бойлером послойного нагрева появился на рынке отопительного оборудования относительно недавно. Что же представляет собой бойлер послойного нагрева и в чем заключается принцип функционирования такого устройства рассмотрим в этой статье.

Настенный стальной водонагреватель послойного нагрева емкостью 72 литра Vaillant actoSTOR VIH QL 75B в комбинации с двухконтурным настенным газовым котлом

Предназначение

Благодаря такому устройству, как бойлер послойного нагрева, появляется возможность получать постоянный поток горячей воды с неизменными показателями температуры.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Газовый напольный конденсационный котел Vaillant ecoCOMPACT VSC 206/4-5 20 кВт со встроенным бойлером послойного нагрева на 200 л

В подобных емкостях нет теплообменника, они предназначены только для горячей воды. Баки покрыты эмалью и в них присутствует магниевый анод, которые предотвращает появление на стенках коррозийных процессов.

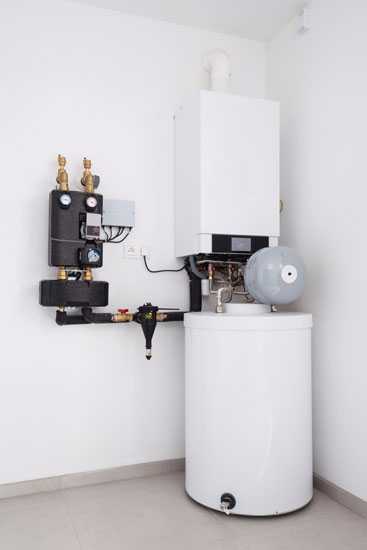

Обычно бойлеры послойного нагрева помещаются в один корпус с двухконтурными котлами. Нагретая вода движется из теплообменника котла в бойлер. Вода, которая используется в системе горячего водоснабжения, берется из верхних слоев водонагревателя.

Чаще всего подобные устройства применяются в случае отсутствия возможности установить большой бойлер косвенного нагрева, функционирующий с одноконтурным котлом.

Те бойлеры, которые собраны в одной конструкции с двухконтурным котлом, обычно не могут рециркулировать жидкость, т.к. это приведет к образованию накипи на пластинчатом теплообменнике.

Сравнение с бойлером косвенного нагрева

Более высокие показатели производительности наблюдаются у водонагревателя, который функционирует по принципу послойного нагрева, чем у агрегата с теплообменником (косвенного). Это обусловлено тем, что в котле, функционирующем с бойлером послойного нагрева, нагрев жидкости осуществляется проточным способом в пластинчатом теплообменнике, а сама емкость предназначена исключительно для накопления воды.

Об устройстве и принципе работы бойлера косвенного нагрева можно прочитать здесь.

Когда горячая вода разбирается, ее запас в бойлере все время восполняется водой с температурой 50-65 °С. Даже в случае, когда нагреватель будет пустым, в момент его включения горячая жидкость из проточного бойлера начнет поступать в него.

В то время как в бойлер косвенного нагрева поступает холодная вода, процесс нагревания которой происходит в полном объеме. Источнику тепла одинаковой мощности будет требоваться больше времени для нагрева, например, 150 литров холодной воды, чем для ее потока, движущегося по тонкой трубе.

Более высокая теплоотдача наблюдается у пластинчатого теплообменника, чем у спирального.

Таким образом, горячая вода из бойлера косвенного нагрева начнет поступать значительно позже, чем из водонагревателя послойного нагрева.

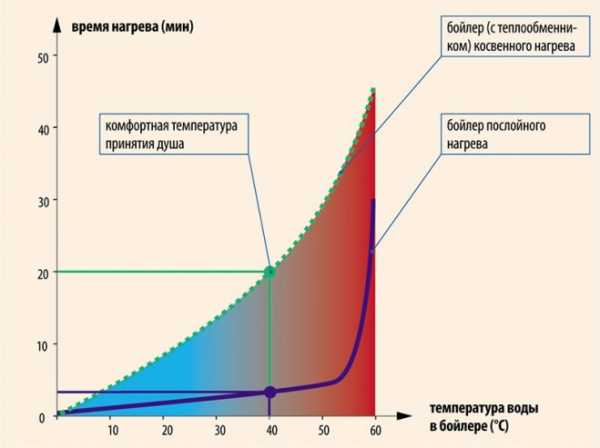

Сравнение времени нагрева воды в бойлере косвенного и послойного нагрева

Таким образом, бойлер послойного нагрева обладает рядом преимуществ перед бойлером косвенного нагрева, на которые стоит обращать внимание:

  1. Общая производительность намного выше, практически в два раза.
  2. Производительность, которая возникает на начальном этапе работы, также выше. Например, бойлер послойного нагрева с объемом в 100 литров за максимально короткий промежуток времени начнет поставлять большое количество горячей воды (до 20 литров).
  3. Есть только незначительные потери тепла.

Поэтому бойлер послойного нагрева позволяет наладить эффективную систему снабжения потребителей горячей водой.

teplofan.ru

Бойлер послойного нагрева

Новинкой на рынке являются двухконтурные котлы со встроенными бойлерами послойного нагрева для подготовки горячей воды в системе ГВС. Повышает ли такое решение эффективность приготовления горячей воды?

Текст М. Крупка, М. Тауэр

В бойлерах послойного нагрева отсутствует теплообменник, они являются всего лишь емкостями для горячей воды. Их баки покрыты эмалью и оснащены магниевым анодом для защиты от коррозии. Как правило, они размещены в одном корпусе с двухконтурными котлами. Вода температурой 50-65°С из пластинчатого теплообменника двухконтурного котла подается в верхние слои бойлера послойного нагрева. Вода для использования в системе ГВС также берется из верхних слоев бойлера нагрева.

Зачем нам бойлер?

Бойлер, смонтированный в одном корпусе с двухконтурным котлом, делает возможным получение стабильного - в определенных пределах - потока горячей воды постоянной температуры. Как правило, этого невозможно достичь в случае, если вода подается из двухконтурного котла с водонагревателем проточного типа, особенно при одновременном использовании воды более чем одной точки разбора. Такие водонагреватели рекомендуется использовать там, где нет места для установки большого бойлера косвенного нагрева, который работает с одноконтурным котлом. У бойлеров, смонтированных в одном корпусе с двухконтурными котлами, чаще всего отсутствует возможность осуществить рециркуляцию, или ее осуществление не рекомендуется из-за отложения накипи на пластинчатом теплообменнике.

Котел с бойлером в одном корпусе выглядит привлекательнее, чем два разных прибора, соединенных между собой сплетением труб с клапанами.

Бойлер послойного нагрева объемом 100 л способен выдать потребителю до 150 л горячей воды, - столько же, сколько и бойлер косвенного нагрева объемом 150 л. Благодаря тому, что в бойлере послойного нагрева слои не смешиваются, в нем уже через несколько минут работы есть некоторое количество горячей воды, готовой к использованию, т. е. время ее ожидания потребителем гораздо меньше.

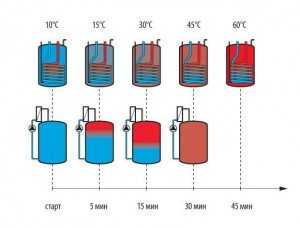

Бойлер послойного нагрева и бойлер (с теплообменником) косвенного нагрева

Более высокая производительность у бойлера послойного нагрева по сравнению с бойлером (с теплообменником) косвенного нагрева того же объема происходит из-за разного принципа нагрева и накопления в них горячей воды. В котле, работающем с бойлером послойного нагрева, вода нагревается проточным способом в пластинчатом теплообменнике (таким как в проточных водонагревателях), а бойлер служит только для ее накопления. Во время разбора горячей воды ее запас в бойлере практически постоянно пополняется водой температурой 50-65°С. Даже если бойлер будет пустым, сразу после включения он станет наполняться горячей водой из проточного водонагревателя. В то же время в бойлер (с теплообменником) косвенного нагрева подается холодная вода, нагревание которой происходит одновременно во всем объеме. Естественно, что источник тепла одной и той же мощности будет дольше нагревать, например, сразу 150 л холодной воды, чем ее небольшой поток, протекающий по тонкой трубе. Кроме того, КПД теплопередачи спирального теплообменника ниже, чем пластинчатого. Поэтому время ожидания горячей воды из бойлера косвенного нагрева значительно больше, чем из бойлера послойного нагрева. Уже через пять минут после включения бойлера послойного нагрева можно принять душ - количества нагретой воды в нем для этого достаточно.

Преимущества бойлера послойного нагрева



Кратковременный расход воды ГВС. В бойлере послойного нагрева объемом 100 л, работающего с котлом, на протяжении первых 10 минут работы можно получить около 200 л горячей воды. Чтобы обеспечить такое же количество воды бойлером косвенного нагрева его объем должен быть в полтора раза больше (150 л).

Наиболее существенными преимуществами бойлера послойного нагрева по сравнению с бойлером косвенного нагрева являются:
  1. более высокая общая производительность бойлера послойного нагрева: она в полтора раза выше производительности бойлера косвенного нагрева такого же объема;
  2. намного более высокая начальная производительность - 100-литровый бойлер послойного нагрева уже через пять минут после включения (то есть в четыре раза быстрее, чем 150-литровый бойлер косвенного нагрева) может выдать достаточное количество (до 20 л) горячей воды;
  3. более низкие тепловые потери, связанные с простоем.

Источник: http://www.muratordom.com.ua/ustanovka-i-oborudovanie/drugoe-oborudovanie/bojler-poslojnogo-nagreva,58_27548.html

niola-td.ru

Бойлер косвенного нагрева - лучшее оборудование для получения горячей воды.

Мало кто из современных людей представляет себе комфортную жизнь без горячей воды. Даже небольшие перебои вызывают чувство досады.  Как выходить из положения тем, кто живет за городом или даже в его черте, но не имеет центрального отопления и горячего водоснабжения?

Лучшим решением проблемы с получением горячей воды является бойлер. Бойлеры бывают двух видов:

  • бойлер прямого нагрева, работающий на газе (газовая колонка) или от электросети;
  • бойлер косвенного нагрева, который для нагрева воды использует тепло системы отопления.

Бойлеры первого типа хорошо известны, но невыгодны, так как электрические расходуют много энергии, что обходится недешево, а газовые не могут обеспечить постоянную температуру воды. Поэтому бойлеры второго типа в долгосрочной перспективе являются более выгодными.

Почему именно бойлер косвенного нагрева

Некоторые считают, что лучшим решением является двухконтурный котел, который будет давать и тепло и горячую воду. Но у этих систем достаточно много недостатков. В частности, они не в состоянии предоставить семье из нескольких человек достаточное количество горячей воды, а увеличение ее расхода ведет к снижению температуры.

Суточный расход воды на одного члена семьи примерно составляет:

  • умывание — 8 – 20 л;
  • душ — 65 – 90 л;
  • принятие ванны — 150 – 180 л;
  • мытье посуды — 20 – 25 л.

В такой ситуации невозможно одновременно принимать душ и пользоваться горячей водой на кухне. Поэтому домочадцам приходится постоянно оповещать друг друга о своих намерениях воспользоваться горячей водой.

Поэтому специалисты рекомендуют использование одноконтурного котла в комплекте с бойлером косвенного нагрева. Именно этот вариант гарантирует постоянное наличие большого объема горячей воды и постоянство ее температуры. При этом количество точек использования горячей воды лимитируется только объемом бойлера. Причем вода имеет постоянную заданную температуру, так как весь объем бойлера прогрет равномерно.

Необходимо учитывать, что небольшой бойлер на 20 л нагревает воду около  35 – 40 минут, а при баке на 200 л на это потребуется около 6 часов.

Если семья состоит их двух  человек, а расход горячей воды не превышает 1,3 л/мин, то нет смысла устанавливать бойлер, мощности двухконтурного котла будет вполне достаточно.

Устройство бойлера

Внешне бойлер косвенного нагрева выглядит как цилиндрический бак, вместимостью от десятков до сотен литров. Объем зависит от выбранной модели.

Бойлеры производятся  как для горизонтальной, так и для вертикальной установки. Первые  устанавливают прямо на пол. Модели второго типа предназначены для небольших помещений и крепятся на стену.

Корпус бойлера выполняется из нержавеющей и эмалированной сталей и пластика. Нержавейка и пластик не боятся коррозии, что значительно влияет на срок службы агрегата.

Типовой бойлер состоит из следующих элементов:

  • внешний бак;
  • теплоизоляцинный слой;
  • внутренний накопительный бак;
  • трубка подачи холодной воды;
  • трубка вывода горячей воды;
  • теплообменник;
  • терморегулятор;
  • магниевый анод;
  • гаситель потока воды;
  • электрический тэн.

Трубка  теплообменника изготовленная из стали или латуни имеет сложную змеевидную форму, что позволяет увеличить площадь контакта с нагреваемой водой. Витки теплообменника могут быть расположены как равномерно по объему бака, так и находиться ближе к нижней его части, так как именно там находится холодный слой воды. В первом варианте нагрев воды происходит более равномерно.

Есть модели агрегатов, оборудованные двумя трубчатыми теплообменниками. Один из них предназначен для циркуляции теплоносителя отопительной системы, а другой можно подключить к альтернативной системе вроде теплового насоса или солнечной батареи.

Производятся также бойлеры без теплообменных трубок. Эти модели представляют собой устройство типа «бак в баке» и изготавливаются основном в Бельгии. Внутренний накопительный бак выполняется из нержавеющей стали. Теплоноситель нагревает воду, циркулируя между стенками внешнего и внутреннего баков.

Магниевый анод предназначен для защиты металла емкости от гальванической коррозии. Поскольку его электрический потенциал меньше, чем у металла емкости, разрушаться будет именно он. Поэтому необходимо периодически проверять состояние анода и своевременно производить его замену.

Электрический тэн является «запасным» вариантом и служит для того, чтобы бойлер можно использовать при неработающей системе отопления.

Слой теплоизолятора служит для сохранения температуры горячей воды внутри накопительного бака. Обычно он изготовлен из пенополиуретана или минеральной ваты.

Терморегулятор обеспечивает согласованную работу бойлера с  автоматикой котла и останавливает нагрев воды при достижении заданной температуры.

Система безопасности бойлера состоит из обратного клапана и клапана избыточного давления. Обратный клапан препятствует обратному току холодной воды из бойлера. Клапан избыточного давления необходим на случай повышения давления в системе, вызванного температурным расширением воды.

Принцип работы бойлера

Схема работы устройства достаточно проста:

  1. в емкость бойлера через ввод поступает холодная вода;
  2. по змеевику теплообменника постоянно циркулирует теплоноситель отопительной системы;
  3. теплоноситель, контактируя через поверхность теплообменника с водой в накопительном баке, нагревает ее;
  4. через патрубок вывода горячая вода поступает к точкам разбора.

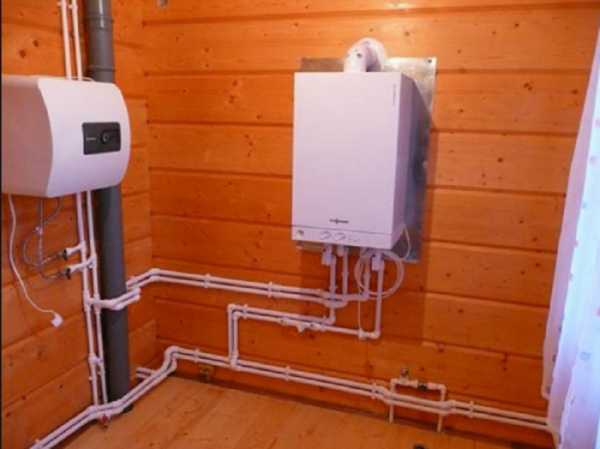

Контур подключения бойлера выполняется параллельно отопительному. В него встраивают циркуляционный насос, который обеспечивает независимость системы ГВС от отопительной. Такое подключение позволяет при необходимости отключить систему отопления и направить объем теплоносителя в бойлер.

Что нужно учесть при покупке бойлера косвенного нагрева

Основные характеристики устройства:

  • габариты;
  • объем накопительного бака;
  • способ монтажа – на стену или на пол;
  • мощность телпообменника;
  • время нагрева воды до максимальной температуры;
  • максимальные значения температуры нагрева и давления в контуре ГВС.

Так как данное оборудование не относится к разряду дешевых, то к его приобретению нужно подойти очень серьезно. Нужно учитывать следующие тонкости:

  • Нужно обязательно изучить указанный в паспорте бойлера расход теплоносителя, проходящего через змеевик. Он не должен превышать 50% расхода установленного одноконтурного котла. Превышение значительно снизит эффективность системы отопления дома и увеличит время нагрева воды.
  • Более дешевые модели бойлеров оснащаются стальным змеевиком, который приварен к емкости. Дорогие же модели имеют латунный змеевик, иногда даже с оребрением, который присоединен посредством фланцевого соединения. Такой теплообменник более эффективно греет воду и легко снимается для очистки от накипи или замены.
  • В некоторых моделях в качестве теплоизоляции бойлера используют поролон. Такие лучше не покупать!
  • Нужно проверить наличие в комплекте бойлера термостата и предохранительного клапана.
  • Желательно, чтобы емкость, где нагревается вода, была выполнена из нержавейки. Если она защищена эмалью или слоем стеклокерамики, то довольно быстро покроется микротрещинами и начнется коррозия.

Достоинства и недостатки агрегата

К преимуществам относится следующее:

  • Высокая производительность агрегата.
  • Использование такого бойлера во время отопительного сезона не приводит к дополнительной нагрузке на электросеть.
  • Использование в системе ГВС рециркуляции дает возможность получать горячую воду сразу, не сливая ее.
  • Внутренняя поверхность нагревательного контура не контактирует с нагреваемой проточной водой. Это предотвращает быстрое зарастание трубки змеевика солями.
  • Если есть второй теплообменник, то для нагрева воды можно использовать несколько источников тепла.

Недостатки:

  • Дороговизна комплекта оборудования (одноконтурный котел и бойлер) в сравнении с двухконтурным котлом.
  • Нагрев воды в емкостях более 100 л требует нескольких часов, что снижает производительность системы отопления.
  • Бойлеры большой емкости занимают много места, что затрудняет их размещение в котельной дома.

Таким образом, установка бойлера косвенного нагрева как источника горячей воды требует довольно значительных первичных расходов на покупку оборудования и его монтаж. Но в эксплуатации он удобнее, обеспечивает равномерную подачу воды заданной температуры. Кроме того, установка такого оборудования не требует согласования с надзорными органами, как это происходит в случае с нагревателями, работающими на газе. Система безопасности бойлера надежно защищает его и жильцов дома  при аварийных ситуациях.

diskmag.ru
