Газовый накопительный водонагреватель — подбор, установка и обвязка

Содержимое:

1. Принцип работы накопительного газового бойлера
2. Как выбрать газовый бойлер накопительного типа
   1. Как рассчитать объем
   2. Какой фирмы газовый бойлер лучше
3. Требования к установке ёмкостного газового водонагревателя
4. Что лучше — колонка или газовый бойлер
5. Что лучше — ёмкостный газовый бойлер или БКН

Выбирая оборудование для обеспечения потребностей ГВС жилого дома или квартиры обращают внимание на несколько технических и эксплуатационных характеристик. Значение имеет: степень автоматизации, габариты оборудования, функциональные возможности и удобство эксплуатации.

Установить можно газовый накопительный водонагреватель, колонку или БКН. У каждого типа оборудования есть свои особенности. Чтобы определиться с выбором следует рассмотреть принцип работы накопительных газовых бойлеров и сравнить характеристики с теми, что отличают колонки и БКН. Необходимо разобраться в основных различиях водогрейного оборудования.

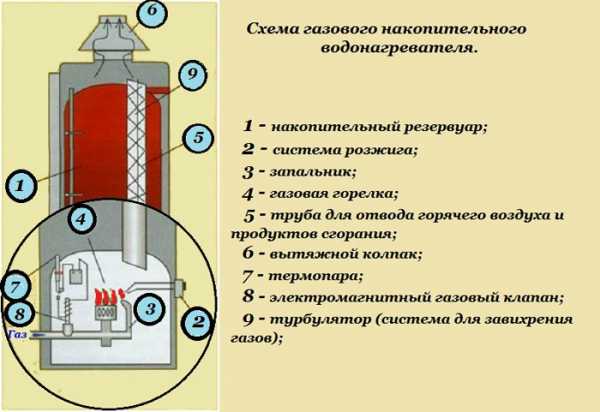

Принцип работы накопительного газового бойлера

Существует несколько различных видов водонагревателей. Несмотря на разницу в конструкции, все газовые бойлеры емкостного типа отличаются одинаковым принципом работы. Нагрев воды осуществляется следующим образом:

• Камера сгорания — внизу корпуса находится горелка с принудительной или естественной тягой. При сжигании газа выделяется тепло. В отличии от проточных колонок горелка не контактируется с теплообменником непосредственно. Задача камеры сгорания генерировать тепло и направлять его в жаровую трубу.

• Теплообменник — в бойлере нет привычных для проточных водонагревателей радиаторов. Тепло, выделяемое при сжигании газа, направляется в жаровую трубу. Стенки разогретой трубы контактируют с водой для ГВС. Происходит теплообмен.

• Подача воды потребителю — нагретая жидкость остается в теплоизолированной емкости. Водонагреватель в автоматическом режиме поддерживает температуру. При открытии крана водоснабжения создается давление горячей воды, как в обычном бойлере, посредством вытеснения ее жидкостью из ХВС. Горячая вода моментально подается потребителю.


Первый нагрев осуществляется в течение 20-30 минут. После чего бойлер продолжает поддерживать необходимую комфортную температуру, при этом расход газа сводится к минимуму. Во внутреннем устройстве присутствует: автоматика, система для предотвращения кальциевых отложений (магниевый анод), а также различные датчики (давления газа, воды, тяги). Объем накопительной емкости для бытовых целей варьируется от 80 до 200 л.

Как выбрать газовый бойлер накопительного типа

На рынке газового водогрейного оборудования представлено несколько десятков различных моделей бойлеров. При выборе специалисты рекомендуют обращать внимание на несколько технических характеристик:

• Тип бака — как правильно рассчитать объем накопительной емкости объясняется ниже. Кроме вычислений нужно определиться с выбором материала бака. Производители изготавливают баки из следующих видов металла:

  1. Из нержавеющей стали — оптимальный материал, отличающийся длительной эксплуатацией, устойчивостью к коррозии. Единственный недостаток: высокая стоимость. Нержавейка имеет несколько классов. Для накопителя можно использовать только специальную пищевую нержавейку.

  2. С эмалированным баком — существует несколько типов покрытия. Раньше бак бойлера защищали с помощью обычной эмали, которой покрывали посуду. Дешевые модели водонагревателей до сих пор используют такой тип защиты. Недостатки: подверженность механическим повреждениям и термическому воздействию. Срок службы даже при бережном использовании не превышает 5 лет.

     Стеклокерамическое покрытие — модифицированная эмаль с хорошими прочностными характеристиками и термостойкостью. Стеклокерамику отличает более длительный срок эксплуатации, до 7-8 лет службы.

  3. С титановым напылением — по характеристикам бойлеры схожи на те, что изготовлены из нержавеющей стали. Бак емкостного бойлера свободно проработает не менее 10 лет, при этом на долговечность не влияет интенсивность нагрева воды (как в случае с обычным эмалевым покрытием).



• Тип горелки — существуют обычные атмосферные и закрытые горелочные устройства, с принудительной подачей кислорода в камеру. При выборе ориентируются на технические условия помещения, используемого под установку. Существует несколько типов накопительных емкостей:

  1. Атмосферные газовые бойлеры — забирают воздух из котельной, при помощи естественной циркуляции.

  2. Турбированные накопительные водонагреватели с закрытой камерой сгорания — подача кислорода осуществляется с улицы (модели с коаксиальным дымоходом) или из помещения, принудительным образом. Турбо бойлеры отличаются экономичностью. Недостатки: шумят во время включения, энергозависимы.



• Тип розжига — не все водонагреватели работают одинаково. По принципу включения различают два основных типа накопителей:

  1. Автоматический розжиг — работает на батарейках или от сети. Включение происходит при понижении температуры воды ниже заданных параметров. Водонагреватели с электронной системой розжига работают в полностью автоматическом режиме. От потребителя требуется только выставить температуру нагрева.

  2. Пьезорозжигом — в этом случае внутри водонагревателя предусматривается постоянно работающий фитиль. Розжиг выполняется вручную. Пламя запальника поджигается пьезоэлементом. Фитиль работает постоянно и зажигает основную горелку.



• Тип топлива — бойлеры емкостного типа работают на пропане (баллонном газе) и метане (от центральной магистрали). Существуют универсальные модели. Последние легко переоборудуются на альтернативное топливо, после смены форсунок и переключения режима. Водонагреватели с возможностью работы от баллона могут подключаться к газгольдеру.

• Принцип монтажа — конструкция накопителей выполнена в двух решениях. Первые предназначены для напольной установки. Объем накопительной емкости практически не ограничен. Водонагреватели для настенного монтажа ограничены в объеме. Максимальная вместимость, как правило не превышает 100 л.




После выбора накопительной емкости по 5 описанным выше критериям, переходят к расчетам объема накопительного водонагревателя. Вычисления можно сделать самостоятельно.

Как рассчитать объем

Главным недостатком газовых бойлером остаются ограничения в количестве подаваемой горячей воды. После опустошения бака, приходится ждать около получаса для нагрева дополнительной порции ГВС, что достаточно неудобно. Чтобы снизить указанный недостаток к минимуму потребуется правильно рассчитать объем бака бойлера. При вычислениях учитывают несколько нюансов:

• объема накопителя должно быть достаточно для комфортного мытья и обеспечения остальных потребностей в горячей воде;

• чрезмерная вместительность бойлера приводит к ненужным затратам газа при нагреве ГВС.


Расчеты начинают с определения фактических потребностей горячего водоснабжения частного дома или квартиры. Затраты ГВС рассчитывают в зависимости от водных процедур. В определении потребностей можно посмотреть на информацию, приведенную в таблице:

Действие	Кол-во используемой воды [л]	Требуемый напор воды [л/мин]	Температура [°C]
купание	120	15	42
душ	35	6,5	42
мытье рук	4	7	42
умывание	9	7	42
бритье	9	7	55
мытье посуды	30	8	55

В таблице приведены данные для обеспечения ГВС в частном доме или квартире на базе газового накопительного водонагревателя, на одного человека. После несложных вычислений можно рассчитать, что для удовлетворения потребностей в горячей воде для 2-3 человек понадобится емкость на 60 л., для четырех на 80 л. Вместительность бойлера указана без приема ванны.

Чтобы полноценно обеспечить ГВС в большом доме, с несколькими санузлами, рекомендуется установить водонагреватель на 180 л, воды будет достаточно для приема душа несколькими членами семьи одновременно.

Для точных расчетов используют формулу: объём = N х (t0 – t1) : (t2 – t1). В сокращениях N — расход воды, t0 — необходимая температура нагрева; t1 — холодная вода; t2 интенсивность ГВС подаваемого из бойлера.

Чтобы свести арифметические расчеты, связанные с вычислениями объема к минимуму, можно воспользоваться специальными онлайн калькуляторами.

Какой фирмы газовый бойлер лучше

После определения объема накопительной емкости и выбора необходимых технических и эксплуатационных характеристик переходят к подбору водонагревателя по компании производителю. На отечественном рынке продукция представлена исключительно зарубежными брендами. Газовых бойлеров российского производства не бывает. Лидерами продаж остаются чешские накопители. Стабильной популярностью пользуются бойлеры американского производства.

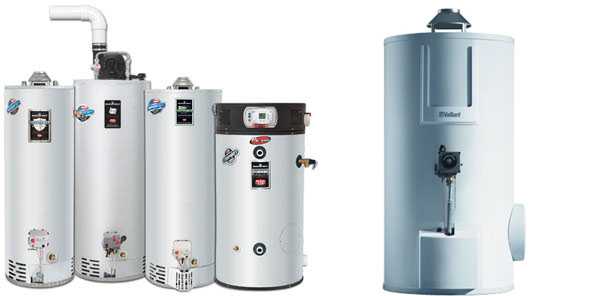

Ниже приводится список самых покупаемых и наиболее популярных газовых накопителей. Рейтинг составлен по реальным отзывам потребителей. Для удобства популярные модели разделены на две группы, по принципу работы:

1. Атмосферные:

   • Ariston SGA 200;

   • Hajdu GB120.1;

   • Baxi SAG3 190;

   • American Water Heater PROLine G-61-50T40-3NV.



2. Турбированные:

   • Hajdu GB80.2;

   • Bradford White DS1-40S6BN;

   • Roda GasKessel GK 80.




В списке присутствуют модели от 80 до 190 л., полностью энергонезависимые и те, которые не могут работать без электричества. Все бойлеры испытаны временем и заслуживают похвалу благодаря удобной эксплуатации и длительному сроку службы.

Требования к установке ёмкостного газового водонагревателя

Все газопотребляющее оборудование устанавливается по единым нормам, описывающим правила размещения и подключения. Монтаж разрешен исключительно в комнатах, соответствующих техническим условиям.

Газовые накопительные водонагреватели, работающие на сжиженном газе, не нуждаются в регистрации и могут устанавливаться самостоятельно. Чтобы получить гарантию, в паспорте обязательно должен быть штамп о вводе оборудования в эксплуатацию и акт работ, составленный монтажной бригадой, осуществляющей подключение и имеющей необходимую лицензию на проведение работ.

Емкостный газовый водонагреватель на магистральном газе устанавливается только после получения технических условий и изготовления проектной документации. Правила размещения:

• площадь котельной не менее 8 м²;

• допускается размещение в нежилых технических помещениях;

• обязательно наличие форточки или открывающегося окна;

• в котельной должна присутствовать естественная приточно-вытяжная вентиляция, не допускается одновременное наличие принудительной вытяжки;

• циркуляция воздуха должна обеспечить тройное воздухозамещение.


Бездымоходные газовые накопительные водонагреватели подключаются к коаксиальной трубе, через которую выводятся продукты сгорания и осуществляется забор воздуха с улицы. В существующих СНиП нет отдельных правил, оговаривающих подключение и размещение накопителей с закрытой камерой сгорания. Монтаж выполняется в согласии с общими требованиями к установке емкостного газового водонагревателя.

Бойлеры без дымохода располагаются так, чтобы подключение к коаксиальной трубе соответствовало следующим нормам:

• горизонтальный участок не более 3 м;

• допускается 2 поворотных угла;

• наклон трубы не менее 3° от водонагревателя.


Устройство коаксиального и обычного дымохода в частном доме подразумевает использование противопожарных разрывов при прохождении через плиты перекрытия, деревянные поверхности и стены здания.

Читайте также: Дымоход для газовой колонки — гофрированные и стальные воздуховоды

Для безопасной эксплуатации используется схема подключения газового накопительного бойлера, предоставленная заводом изготовителем. В СП указывается на необходимость тщательного соблюдения приведенных правил. При нарушении рекомендаций во время проверки подключения газовый инспектор вправе отказать в вводе водонагревателя в эксплуатацию.

В обвязке предусматривается группа безопасности, расширительный бачок. Для турбированного накопителя подключение к электросети выполняют через ИБП и стабилизатор напряжения.

Что лучше — колонка или газовый бойлер

Все зависит от того где будут использовать оборудование. Отличие газовой колонки от газового накопительного водонагревателя в том, что в первом случае вода подается потребителю непрерывно. Нагрев ГВС осуществляется в постоянном режиме, пока открыт кран водоснабжения.

Колонки отличаются небольшими габаритами, поэтому оптимально подходят для установки в маленькой квартире. Разместить газовый накопительный бойлер для нагрева воды в многоквартирном доме, с учетом того, что не допускается монтаж в жилых комнатах, практически нереально.

При выборе кроме габаритов учитывают еще несколько нюансов и эксплуатационных характеристик:

• Комфорт эксплуатации — колонки чувствительны к давлению воды. При перепаде напора меняется температура нагрева. В случае низкого давления колонки не включаются. Бойлер работает даже при небольшом напоре воды. При открытии крана потребителю моментально подается горячая вода.

• Ограничения — накопительный водонагреватель подходит для нагрева горячей воды для большой семьи. Емкость имеет ограничения по вместительности ГВС. Колонка не имеет ограничений по объему поставляемой горячей воды.


Для обеспечения ГВС в квартире за счет небольших габаритов лучше использовать проточную колонку. В частном доме, при одновременном проживании 3-4 человек, стоит установить газовый бойлер накопительного типа.

Что лучше — ёмкостный газовый бойлер или БКН

В этом случае габариты водонагревателя не принимаются в расчет. На первое место выходит экономичность, особенности подключения и удобство в эксплуатации:

• Емкостные газовые бойлеры — монтируются только после получения разрешения на установку и монтаж газовых накопительных водонагревателей. За подключение и оформление документов придется заплатить. Нагрев воды осуществляется в течение всего года.

• Бойлеры косвенного нагрева — допускается самостоятельное подключение. Вода подогревается только во время отопительного сезона (если котёл не имеет возможности работать только на БКН). При использовании комбинированных моделей, летом работа продолжается за счет электроТЭНа. Затраты на ГВС при этом возрастают приблизительно в 2-3 раза, по сравнению с газом.


Емкостный газовый бойлер имеет больший КПД, экономически выгоден, если приходится обеспечивать потребности в ГВС круглый год. С другой стороны, БКН не требует получения разрешений и изготовления проекта, что существенно удешевляет монтажные работы.

avtonomnoeteplo.ru

Схемы подключения водонагревателя к водопроводу: советы по монтажу

Установка водонагревателя обеспечит владельцев загородных домов горячей водой, повысит комфортность квартир из старого жилого фонда типа хрущевок и малосемейных общежитий. Неутомимый агрегат станет трудолюбиво готовить и поставлять воду к кранам, чтобы хозяева пользовались благами цивилизации.

Так будет, если в точности соблюдались схемы подключения водонагревателя к водопроводу, согласны? Полноценные ответы на широкий диапазон вопросов, возникающих перед установкой водонагревателей и в процессе включения их в коммуникационную сеть, вы найдете на нашем сайте.

Достоверная информация будет полезна самостоятельным мастерам, желающим собственноручно провести установку. Необходима она и заказчикам услуг сантехников, чтобы проверить качество исполнения работы.

В статье детально описаны виды водонагревателей, обозначены их конструктивные отличия, указана специфика подключения. Приведены ценные советы, гарантирующие идеальную работу оборудования после установки. Информативность предложенного материала отлично дополнена фотоизображениями и видео-рекомендациями.

Содержание статьи:

Виды бытовых водонагревателей

Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.

Традиционно в бытовой практике применяются два :

1. Накопительные.
2. Проточные.

Оба вида бойлерных систем отличается один от другого технологией нагрева.

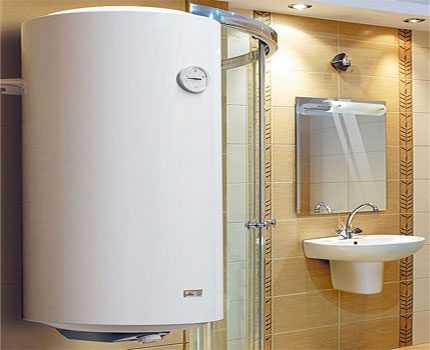

Аппарат накопительного типа, оснащённый электрическим подогревателем (ТЭН). Подобное оборудование чаще всего применяется в бытовой сфере. Монтироваться может непосредственно в ванной комнате, если позволяют габаритные размеры

Накопительными нагревателями холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор.

Проточными агрегатами подогрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости.

Потребителями бытовой сферы в основном применяются накопительные бойлерные системы. Сравнительный обзор обеих видов водонагревателей приведен в .

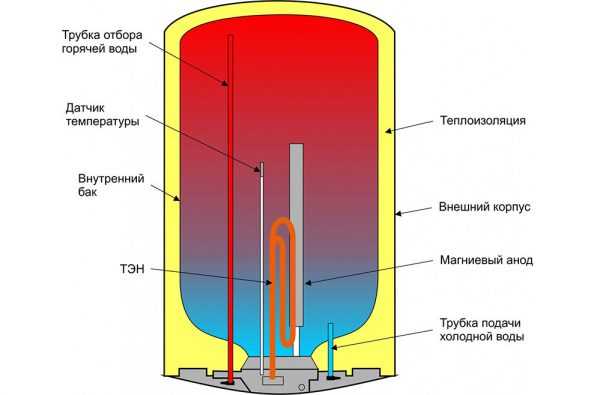

Техническое устройство бойлера-накопителя

Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.

Более мощная и объёмная конструкция – установка косвенного нагрева. Понятно, что источником нагревающей энергии в данном случае является вода, поступающая из системы отопления. Однако при желании есть возможность подключить электронагрев

Конструкции оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.

Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.

Конструкционное исполнение аппаратов нагрева

Существуют предназначенные под монтаж вертикально (настенные) и горизонтально (напольные). Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.

Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.

Последнее время быстро набирают популярность проточные водонагреватели. Пользователей привлекают их малые габариты, возможность упрощённой лёгкой установки. Под малые потребности водопотребления действительно удобные аппараты

Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.

Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы.

Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками – сквозными крепежами.

Горизонтальная бойлерная установка, применяемая для локального получения горячего водоснабжения. Здесь тоже предусматривается электрический подогрев и в данном варианте монтажа установлен расширительный бак, что является правильным решением

На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных  аппаратов маркируются соответствующим цветом – синим/красным.

Монтажные схемы и решения

Подключать к централизованной подаче устройство нагрева можно одним из двух способов: через группу безопасности или напрямую.

Группа безопасности состоит из набора следующих элементов:

• кран отсечной;
• клапан обратный;
• клапан предохранительный;
• расширительный сосуд.

Вариант №1. Наличие группы безопасности традиционно применяется на бойлерных установках косвенного нагрева, а также когда выше граничного параметра рабочего давления бойлера.

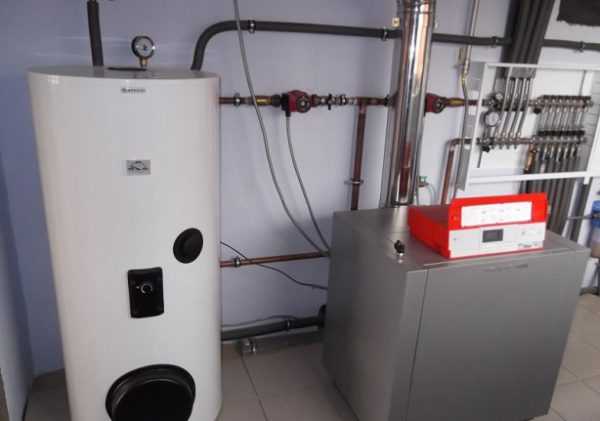

Классическая схема оборудования косвенного нагрева. Используются две группы безопасности: 1 – группа безопасности котла; 2 – расширительный сосуд; 3 – группа безопасности бойлерной ёмкости; 6 – циркуляционный насос отопления; 7 – циркуляционный насос бойлера (+)

Вариант №2. Подключение напрямую обычно применимо к оборудованию малой ёмкости, с проточным принципом действия. Прямое соединение допускается также в условиях меньших и стабильных давлений централизованного водопровода. Монтажная схема в любом случае подразумевает установку запорных кранов.

Для того чтобы можно было проводить консервацию и ремонт водонагревательного оборудования, оно оснащается запорной арматурой на входе и выходе из системы (+)

Критерии безошибочной установки оборудования

Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера.

Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.

Наглядный пример оснащения бойлерной установки электрического нагрева всей необходимой арматурой. Здесь же следует отметить качественно (безошибочно) выполненную изоляцию всех подходящих и отходящих линий

По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено.

Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный в зависимости от тока нагрузки.

Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м. Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 Вт. Нагрузка токовая, как правило, не менее 10 А.

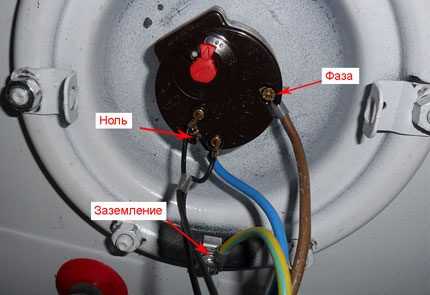

Подключение бойлерной системы по электрической схеме. Такой вариант соединений можно считать сделанным безошибочно. Сечение провода соответствует указанному в документации, цепь заземления присутствует

Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.

К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):

Мощность бойлера (проточная схема), кВт	Ток отсечки автомата, А
3,5	20
5,5	25
6,5	30

Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.

Некоторые особенности схемы подвода воды

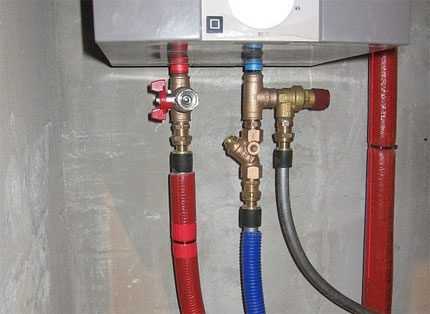

Подключение накопительного бойлера. Подвод холодной воды на систему бойлера выполняется через трубопроводную линию, которая подключается непосредственно к стояку централизованной подачи.

При этом на линии холодной воды монтируется ряд компонентов, необходимых для нормального функционирования оборудования:

1. Запорный кран.
2. Фильтр (не всегда).
3. .
4. Сливной кран.

Указанные элементы схемы устанавливаются на участке между трубой подвода холодной воды и бойлером в отмеченной последовательности.

Линия для выхода нагретой жидкости по умолчанию тоже оснащается запорным краном. Однако это требование не является обязательным и если кран на выходе ГВС не поставить, серьёзной ошибки в этом не усматривается.

У всех схем подключения водонагревателей есть общие черты. Точка подачи холодной воды располагается снизу, перед ней должны быть установлены фильтры и редуктор для снижения давления потока (+)

Подключение проточного водонагревателя. По сравнению с бойлером-накопителем работы выполняются по упрощенной схеме. Здесь достаточно установить только один запорный кран перед входным штуцером холодной воды.

А вот инсталляция запорного вентиля на выходе ГВС проточного нагревателя расценивается многими производителями грубой ошибкой монтажа.

Также следует учесть: если источником холодного водоснабжения для проточного водонагревателя выступает скважина, колодец, водонапорная башня и т.п., рекомендуется последовательно с краном (после крана) включать .

Нередко монтажная ошибка с подключением фильтра или отказ от его установки приводит к потере гарантии производителя.

Частые ошибки монтажа водонагревателей

Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм.

Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м².

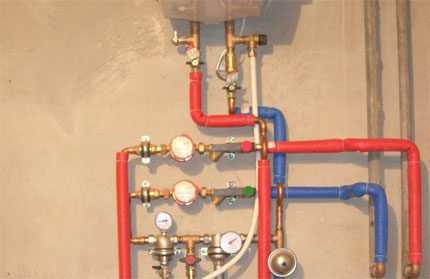

Пример выполнения изоляции системы нагревателя, где отмечаются явные ошибки. Изолировать необходимо не только трубы, но также установленные на участке трубопроводов рабочие компоненты. Современными изолирующими материалами это делается легко

При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа.

Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

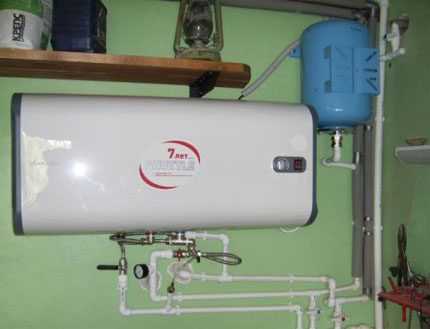

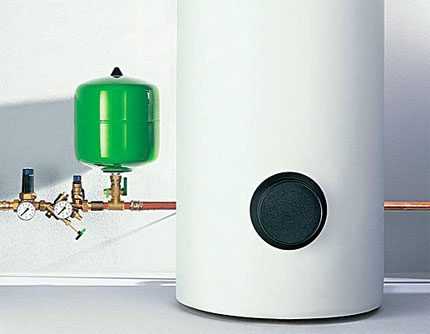

Установленный расширительный бачок в системе косвенного нагрева. По сути, монтаж расширительного сосуда выполнен с ошибкой. Этот элемент системы должен располагаться выше линии верхней крышки бойлера. К тому же нет изоляции трубы

Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

Список других ошибок при монтаже:

• электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;
• порядок подключения магистральных линий не соответствует порядку, указанному на схеме;
• нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;
• отсутствует контур заземления водонагревающего аппарата;
• параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;
• монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.

Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

Предлагаем ознакомиться с подробными инструкциями по монтажу накопительного и проточного водонагревателя:

Выводы и полезное видео по теме

От правильной установки приборов нагрева воды зависит работа ГВС и отопительной системы, поэтому важно учесть все монтажные нюансы. Несколько практических советов представлено в видеороликах.

Профессиональные советы:

Рекомендации по самостоятельному монтажу:

Всегда рекомендуется тщательно контролировать ход монтажных работ, руководствуясь параллельно прилагаемой документацией на установку конкретной модели бойлера.

Нередко пользователи монтируют систему, не удосуживаясь взглянуть на прилагаемую схему. Подключить две водяных трубки и вставить вилку в розетку – такие действия для них кажутся обычным делом. Но техника ошибок не прощает.

У вас есть личный опыт установки и подключения водонагревателя? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

sovet-ingenera.com

Газовый накопительный водонагреватель: конструкция, виды, монтаж

Проблема получения горячей воды актуальна среди жителей частного сектора. Довольно часто домовладельцы применяют газовые водонагреватели накопительного типа. Хотя такой вариант нагревателя и стоит дороже, но он быстрее себя окупает за время эксплуатации: газ во много раз дешевле электричества.

Конструкция и функциональные возможности

Нагревание происходит в довольно вместительном баке, который является основной частью всей конструкции. Его размер колеблется в пределах от 50 до 300 литров. Нагрев происходит при помощи теплообменника, продукты сгорания выводятся из изделия при помощи отводной трубы. В наличии имеются и специальные датчики, в обязанности которых входит контроль разных параметров, теплоизолирующие элементы, система розжига, патрубки подачи холодной и вывода нагретой воды.

Бойлер заполняется водой автоматически. При поступлении в бак холодной воды, включается подача газа на горелку, образующийся при этом тепловой поток выходит из изделия через трубу специальной конструкции (с турбулятором), по пути нагревая объем воды. При достижении установленного показателя температурный датчик отключает газ и нагрев прекращается.

В чем отличие такого водонагревателя от газовой колонки? Накопительный бойлер постепенно нагревает залитый в него объем воды, и только при достижении заданной потребителем температуры ее можно использовать.

Газовая колонка греет воду сразу, так как работает по принципу проточного нагревателя. Объединяет оба устройства лишь то, что в качестве источника тепла они используют газ.

Наглядную информацию об устройстве газового бойлера вы можете почерпнуть из этого видео:

Виды бойлеров

Такие бытовые приборы специалисты классифицируют по нескольким критериям:

1. Тип камеры сгорания — открытый или закрытый.
2. Система розжига — от пьезоэлемента или электрической домашней сети.
3. По способу установки — на полу или настенный вариант.

Далее мы более подробно рассмотрим все разновидности вышеописанных изделий.

С открытой камерой сгорания

Газовый водонагреватель с тягой открытого типа оснащается аналогичной камерой сгорания. Работа их осуществляется по такому принципу: кислород, так нужный для устойчивой работы, поступает непосредственно из помещения, где расположен бойлер. Все продукты сгорания удаляются через дымоход, который пользователю надо установить заранее.

Стоимость такой разновидности водонагревателей дешевле, но обустройство системы дымохода влетит в копеечку, что не прельщает пользователей.

С закрытой камерой сгорания

Бойлер, использующий принудительную тягу, считается специалистами более экономичным вариантом для размещения в своем доме: его закрытая камера имеет специальную систему удаления продуктов сгорания при помощи мощного насоса. Этот вид не требует отдельной вентиляционной системы, потому что они не используют воздух из помещения для устойчивого горения — этот факт становится решающим при выборе их домовладельцами частных строений.

С пьезоэлементом

Чтобы запустить современный газовый водонагреватель, уже не нужны спички или зажигалка — на каждом изделии есть специальная кнопка, при нажатии которой агрегат начинает работу. Изделия такого класса оснащены пьезоэлементом, который и осуществляет поджог газа. Многие пользователи считают это атавизмом, устаревшим вариантом, но эти бойлеры не теряют своей популярности из-за невысокой цены.

С электрическим поджигом

Некоторые домовладельцы стремятся приобрести самую последнюю модель газового бойлера с новейшей системой автоматического запуска, который работает самостоятельно — стоит только открыть вам кран. Аналогичные модели намного удобнее при эксплуатации и весьма экономно расходуют голубое топливо, а пьезоэлемент может работать от электрического питания или батареек типа Марс.

Напольный вариант

Установка газового водонагревателя на полу осуществляется из-за довольно больших габаритов и массе: бак изделия может вмещать 100—300 литров воды. Прежде чем приобрести такое массивное устройство, необходимо оборудовать место для него — идеальный вариант в отдельном помещении, куда без труда можно подвести газ. Такие бойлеры покупают владельцы частных домов для обеспечения всей семьи горячей водой круглый год, в квартире городского многоэтажного дома поместить такого гиганта было бы проблематично.

Размещение на стене

Как правило, при таком варианте водонагреватели имеют более компактный вид: размещают их в ванной комнате над раковиной или унитазом, что позволяет пользователям экономить пространство и использовать его более рационально. Эти водонагреватели рассчитаны на небольшой объем, поэтому их можно устанавливать в городской квартире любого размера — изделие обеспечит вас горячей водой, при этом не занимая много места.

Какой объем выбрать

Чтобы выбрать газовый водонагреватель накопительного типа, который идеально подойдет для вашей семьи, надо знать расход горячей воды на одного человека. Специалисты уверяют, что эта цифра находится в пределе 50—70 л. ежесуточного потребления. Производители аналогичного оборудования выпускают различные варианты с объемом до 300 л., поэтому выбрать необходимый вариант будет не так уж трудно.

Когда водонагреватель приобретается для семьи, проживающей в собственном доме за городом, то надо рассматривать варианты никак не ниже 150 литров — именно такой объем может удовлетворить потребности для личной гигиены всех домочадцев. Для тех, кто сомневается в справедливости этого утверждения, сделаем небольшие вычисления:

• принять ванну — минимум 150;
• душ — 50—100;
• утренняя гигиена — 15 литров;
• на мытье посуды — не более 30 л.

Теперь все это помножить на членов семьи — результат вряд ли вас порадует.

Объем бойлеров от 200 литров считается оптимальным вариантом для большой семьи с маленькими детьми.

Дополнительные параметры выбора устройства

Выбирая накопительный газовый бойлер, следует обращать внимание на следующие важные параметры.

Номинальная мощность

Этот показатель у газовых изделий начинается от 4—6 кВт: в бойлере с объемом бака не менее 150 литров устанавливаются горелки мощностью 7 кВт — для нагревания всего объема нужно всего около часа. У электрического бойлера аналогичных параметров нагрев занимает от 2 до 4 часов. Здесь решающим фактором является то, что газ намного дешевле, а в эксплуатации есть и другие нюансы в пользу газового варианта.

Материал изготовления

Бак современных изделий изготавливается из простой марки стали с покрытием специальными составами или же из весьма недешевой нержавеющей стали. Каждый вариант имеет свои плюсы и минусы.

Первый вариант намного дешевле второго, но при выборе пользователю надо учитывать и тот момент, что первый бак имеет более тонкие стенки, что при возникновении частых гидроударов в системе водопровода, имеет основное значение. Нержавеющая сталь более устойчива к воздействию коррозии, а спецпокрытие эмалью со временем может растрескиваться — емкость быстро ржавеет и становится непригодной для эксплуатации.

Когда применяются различные напыления от титанового до стеклофарфора, то срок службы емкости имеет разные временные значения, но состав покрытия оказывает сильное влияние на финальную стоимость изделия. Здесь есть и другой нюанс: от частого перепада температур со временем появляются микротрещины, для исключения их появления пользователь должен настроить температуру, не превышающую 60⁰C. Иногда для предотвращения развития различных бактерий, надо прогревать воду почти до кипения.

Сегодня самыми надежными считаются бойлеры с баками из нержавеющей стали. Их гарантия составляет 7—10 лет, в то время как у баков с покрытием из стеклофарфора — всего не более 12 месяцев.

Анод из магния

Все бойлеры оснащаются таким приспособлением, техническое название его — электрохимическая защита с протекторным анодом, который делают в основном из магния, иногда из цинка. Анод постепенно растворяется за счет окисления, обеспечивая надежную защиту внутренней поверхности бака от коррозии. От структуры воды зависит и замена: его меняют не менее раза в год для емкостей с напылением, а когда установлен бак из нержавейки, то менять анод почти не приходится. При покупке всегда интересуйтесь о наличии магниевого устройства внутри изделия или найдите аналогичную информацию в инструкции по эксплуатации.

Схема врезки и установка

Монтаж газового оборудования строго регламентирован, поэтому без специалиста с соответствующим допуском вам не обойтись — иначе рассчитывать на гарантийное обслуживание впоследствии не придется.

Схема подключения накопительного газового водонагревателя

Вот основные рекомендации в подключении изделия ко всем коммуникациям, которые надо выполнять неукоснительно.

1. Бойлер устанавливается таким образом, чтобы между изделием и стеной был промежуток, необходимый для осмотра и обслуживания всех узлов.
2. Для подключения используется труба не менее ¾ дюйма, при этом есть важная особенность: труба отвода горячей воды подключается слева, а подвод холодной воды — справа.
3. Чтобы избежать перегревания водонагревателя необходимо применять предохранительный клапан.
4. Прежде чем делать подключение устройства к системе водопровода, включите воду и проверьте ее качество на предмет посторонних примесей. А лучше установите на трубе подвода специальный фильтр, защищающий дорогое оборудование.
5. Мало кто из пользователей знает, что давление не должно превышать восьми бар, в противном случае надо ставить понижающий редуктор.
6. Из гидравлического клапана постоянно будет капать вода — это нормально, но надо установить трубку отвода ее в канализацию, чтобы она не попала на корпус бойлера.
7. Если зимой вы постоянно не проживаете в загородном доме, то при каждом отъезде слейте воду, иначе техника придет в негодность.

Как видите, есть много нюансов при установке водонагревателя на газу, но если сделать все, что требуется — то изделие будет работать исправно долгое время.

Меры безопасности

Часто у многих пользователей появляются сомнения в безопасном использовании оборудования с использованием открытого пламени, но производители заверяют, что приняли все необходимые меры по безопасности. К таким системам относятся:

• датчик тяги, который срабатывает при любом нарушении функций дымохода — он сразу отключает подачу газа;
• гидравлический клапан — он мгновенно реагирует на отсутствие воды, сразу блокируется подача газа, чтобы не было перегрева оборудования;
• контроллер пламени — это обыкновенная термопара, иногда она дополняется ионизированным корректором, если пламя по какой-то причине гаснет, то перекрывается поступление газа, тем самым предотвращается его нежелательная утечка.

Вытяжной колпак, который есть у любого изделия такого класса, предотвращает возможность обратного притока в помещение, где установлен бойлер, продуктов горения. Поэтому пользователь может не беспокоиться — все вредные вещества надежно удаляются и обитателям загородного дома не грозит утром головная боль из-за использования газового водонагревателя.

tehnika.expert

описание, отзывы, обзор популярных марок, цены

Газовые водонагреватели накопительного типа (бойлеры) – не слишком распространенная техника. А между тем они позволяют обеспечить семью постоянным запасом горячей воды по минимальным ценам. Благодаря огромной разнице в стоимости электричества и природного газа, каждый литр выходит в несколько раз дешевле.

Оглавление:

1. Обзор популярных марок
2. Критерии выбора бойлера
3. Что говорят покупатели — отзывы
4. Расценки

Особенности и достоинства

Большой плюс рассматриваемых в этом обзоре бойлеров – высокая скорость нагрева воды. Газовая горелка с открытым пламенем справляется со своей задачей лучше, чем электрические ТЭН, и при этом для нее нет понятия перегрева. Зато оно есть у самих накопителей, которые выдают воду с максимальной температурой +70-80 °С, а потом переходят в режим «ожидание». Большинство современных моделей оснащаются терморегуляторами, так что нагрев можно выбрать более комфортный.

Что хорошо – практически все накопительные водонагреватели энергонезависимы, то есть не нуждаются в розетке. Благодаря такому решению вы точно не останетесь без горячей воды, если пропадет свет. Впрочем, минимальный набор защитных устройств присутствует даже в самых простых бойлерах, делая их эксплуатацию безопасной.

Интересные модели

1. Ariston.

Одна из самых объемистых бытовых газовых моделей с баком на 200 л – Ariston SGA 200 R. При этом мощность нагревателя составляет всего 8,65 кВт.

Прочие характеристики энергонезависимого бойлера:

• Максимальный нагрев до +75 °С.
• Расход природного (сжиженного) газа – 1,07 м3/ч (0,785 кг/ч).
• Напор воды на входе – 8 атм.

В управлении нехитрые водонагреватели Аристон вполне удобны: на корпус вынесен внешний терморегулятор, позволяющий выбрать температуру, а также световой индикатор. Другие полезные функции: автоподжиг, контроль пламени, датчики перегрева и тяги в дымоходе.

Внутреннее покрытие бака – эмалевое, что хорошо для защиты стали от коррозии, но не слишком удачно в плане стойкости самого напыления. Также эти бойлеры нередко получают отрицательные отзывы из-за того, что газовая горелка на запальнике работает нестабильно. Самое неприятное – это зачастую происходит зимой, когда расход газа увеличивается, а давление падает. Причиной мастера называют засорение сопла и советуют чистить горелку почаще.

2. Baxi.

Итальянские газовые бойлеры предусматривают возможность перенастройки универсальных горелок на подачу сжиженного газа. Также можно выбрать относительно компактную модель или купить напольный вариант большой емкости. В общем, ассортимент радует.

Мы же дадим описание самого маленького газового водогрея Baxi SAG-3 на 50 литров. Это настенный вариант, для которого найдется место и в обычной городской кухне. Все прочие характеристики у крошки Baxi ничуть не хуже, чем у «взрослых»:

• Мощность – 3,9 кВт.
• Максимальный нагрев – до +70 °С.
• Предохранительный клапан на впуске – до 8 атм.
• Дымоход – d = 81 мм.
• Горелка – универсальная из нержавейки с пьезорозжигом.

3. Bradford White.

Американские газовые водонагреватели Bradford White DS1-40S6BN имеют весьма нестандартную конструкцию: их бак изнутри покрыт термостойкой стеклокерамикой, что полностью исключает протечки из-за коррозии металла. Интересно организована и подача холодной воды – она направляется в емкость в виде турбулентного потока, тут же перемешиваясь с подогретой жидкостью. В бойлерах Bradford White используется инжекционная газовая горелка, отличающаяся своей устойчивой работой при любом давлении в топливной магистрали. А применение камеры сгорания закрытого типа сделало лучше показатели КПД.

Технические характеристики газовой модели бойлера DS1-40S6BN:

• Мощность – 11,1 кВт.
• Объем – 151 л.
• Максимальная температура – +70 °С.
• Допустимое давление подачи воды – 10 атм.
• Подключение дымохода d = 76 мм.

Водонагреватель предназначен для напольного монтажа и имеет неплохой набор защитных систем: газ-контроль, автоматическое управление горелкой для поддержания установленной температуры, отключение при перегреве. Также конструкцией предусмотрены датчик и стабилизатор тяги в коаксиальном дымоходе, плюс клапан сброса избыточного давления.

4. Vaillant.

Необычную конструкцию придумали немцы для своих газовых бойлеров Vaillant Atmostor VGH 220/5 XZ: здесь камера сгорания оказалась внутри накопителя, точнее – в глубокой выемке его дна. Так производителю удалось свести на нет потери тепла при сжигании топлива.

Эти газовые водонагреватели отличает еще и очень толстый слой теплоизоляции (5 см против стандартных 2,5), что позволяет лучше сохранять температуру внутренней емкости. При этом мощностные характеристики у 220-литровой модели весьма скромные – 8,5 кВт.

Как подобрать нагреватель?

Иногда приходится с грустью констатировать: накопитель вам не подходит и нужна более компактная газовая колонка. Чаще всего такое решение принимают владельцы небольших квартир, где громоздкий бак просто не поместится. Впрочем, у Ariston есть неплохой вариант – емкости на 50 литров. Они крепятся к стене, имеют относительно скромные габариты и от колонок отличаются только «пузатостью».

Сложнее будет соотносить свое представление о комфорте с возможностями техники. Какой лучше выбрать водонагреватель, проточный или накопительный – вопрос как раз из этой области. В первом случае вы получите стабильный, но умеренный напор хорошо подогретой воды. А дополнительная емкость обеспечит сильным потоком высокой температуры, но только в пределах своего объема. То есть иногда домываться в душе придется холодной водичкой. Что для вас лучше – решайте сами.

Чтобы не ошибиться при выборе размеров накопительного бака, ориентироваться нужно на состав семьи и количество потребителей. Примерные цифры выглядят так:

1. 30-50 л – хватает на принятие душа одним человеком и еще может остаться немного для мойки.

2. 50-80 л – оптимальный вариант для семейной пары.

3. 80-100 л – хватает на три точки водоразбора (кухонная мойка, душ и умывальник), что обеспечивает потребности семьи с одним ребенком.

4. 100-120 л – этот объем предназначен для четверых человек.

5. 120-150 л – к основным потребителям смело добавляйте ванну.

Если нет желания переплачивать за бытовую технику, можно приобрести бойлер с минимально допустимым объемом. Газовые накопительные водонагреватели гораздо быстрее электрических набирают нужную температуру, так что следующей порции долго ждать не придется. Наличие встроенного термометра приветствуется – покупатели в своих отзывах часто жалуются, что этой элементарной вещи им очень не хватает.

Хотя подобное оборудование отличается простотой и в большинстве случаев является энергонезависимым, у него есть один существенный недостаток – бойлер дает воду только с той температурой, которую вы на нем выставили. Если же такое положение дел не устраивает, придется раскошелиться и выбрать дорогую автоматизированную систему.

Определившись, какой бойлер лучше справится с поставленными задачами, можно отправляться за покупкой. Но прежде ознакомьтесь с обзором некоторых технических моментов:

• Покрытие емкости.

У каждого производителя – свой любимый набор материалов для бюджетных и элитных серий. Вам же следует ориентироваться на долговечность, поскольку без надежного покрытия газовые водонагреватели протянут недолго – проржавеют и дадут течь. Эмалированные баки стоят дешевле нержавейки, однако абсолютно не гарантируют оборудованию долгой жизни.

• Наличие защитных систем.

Это ваша безопасность, так что не стоит ей пренебрегать. У любого, даже самого простого бойлера обязательно должен быть контроль газа и тяги в дымоходе. Плюсом является наличие защиты от перегрева и включения при пустом баке.

Она может быть открытой или закрытой. Первая стоит дешевле, но будет забирать кислород, причем гораздо в больших объемах, чем проточная газовая колонка. Такие водонагреватели устанавливаются в отдельном помещении, где можно вывести на улицу дымоход.

Закрытые камеры – признак газовых водогреев, нуждающихся в дополнительном питании от сети. Они шумноваты, но при этом более экономичны. В таких моделях горелка работает в идеальных условиях с нужной концентрацией кислорода. Подобную технику хорошо подключать к коаксиальному дымоходу, тогда и забор воздуха, и отведение сгоревших газов будет идти по одной трубе.

Любые накопительные водонагреватели нуждаются в серьезной теплоизоляции бака. Она позволяет дольше сохранять воду горячей и не растрачивать ресурсы на постоянный подогрев. Так что в этом вопросе действует только одно правило: чем толще изолирующая прослойка, тем экономичнее бойлер.

Отзывы

«Я на даче не успевал менять нагреватели: любая газовая колонка прогорала через год, накопители выдерживали чуть дольше. Причина – состав воды в поселке. Мало того что она жесткая, в ней еще и железа выше всякой нормы. Поэтому хочу дать совет: прежде чем купить водонагреватель, нужно сделать нормальную систему очистки на входе».

Сергей Шаповалов, Ростов-на-Дону.

«Поставил себе газовый Ariston модели SGA200 R. На втором году начались проблемы: запальник тухнет, разжигать его приходится долго и терпеливо. Поскольку такое происходит лишь время от времени, грешу на автоматику. Почистил контакты на термопаре, но добился только улучшения нагрева. На снижение температуры горелка по-прежнему реагирует по настроению».

Руслан Мицкевич, Нижний Новгород.

«Не знаю – может, у современных бойлеров какие-то проблемы. У меня уже 12 лет работает старенький газовый Ariston на 80 литров и почти никаких хлопот не доставляет. Недостаток у него один – датчик тяги отказал сразу после установки. Я потом в отзывах часто видел, что у людей с Аристонами такая же беда. Лечится простым замыканием и надеждой, что все обойдется».

Александр, Москва.

«Всегда считал американские газовые водонагреватели супернадежными и оправдывающими свою стоимость. Предыдущий у меня честно отработал 14 лет и был отправлен на дачу как морально устаревший. Хочу в своем отзыве предупредить сразу и всех: то что водогрей не доставляет проблем, не должно вас расслаблять. Устраивайте ему ТО раз в год, чтобы не пропустить момент, когда магниевый анод истает. Иначе дырка в баке гарантирована».

Максим, Санкт-Петербург.

Стоимость

Производитель	Модель бойлера	Объем, л	Время нагрева, мин	Цена, руб
Baxi	SAG-3	50	30	21 660
Baxi	SAG-2	80	46	27 490
Hajdu	GB 120.2	120	139	31 680
Bradford White	DS1-40S6BN	151	47	61 500
Ariston	SGA 200R	200	73	45 470
Vaillant	Atmostor VGH 220/5 XZ	220	72	100 900
Ariston	NHRE 26	275	32	334 400

obogrevguru.ru

Вертикальные модели плоских накопительных водонагревателей на 80 литров

В бытовом применении водонагреватели накопительного принципа работы зарекомендовали себя в качестве полноценной альтернативы централизованному горячему водоснабжению.

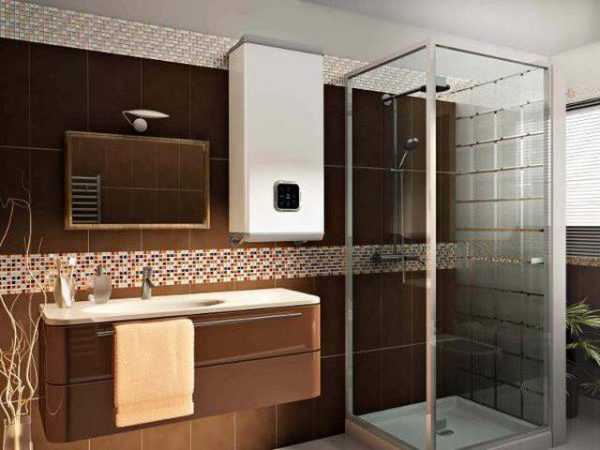

Вертикальный бойлер на 80 литров в интерьере ванной комнаты

Для небольшой семьи из 2-3 человек оптимальным вариантом считается бойлер с баком объёмом 80 литров, полностью обеспечивающий семейные санитарно-гигиенические и хозяйственно-бытовые потребности в горячей воде. На рисунке выше показан плоский вертикальный электрический накопительный водонагреватель на 80 литров популярного бренда Ariston, используемый хозяевами для комфортного принятия душа.

Способы нагрева воды

Своё название накопительные водонагреватели получили от способа прохождения воды при её нагреве для пользования.

В бытовой практике воду подогревают двумя разными способами:

• Проточным способом, в процессе которого холодная вода проходит через греющие элементы водонагревателя и сразу, в горячем состоянии, подаётся потребителю в точку водопользования.
• Накопительным способом, для реализации которого необходимо предварительное накапливание холодной воды в специальной ёмкости с последующим её разогревом. Горячая вода из ёмкости может подаваться потребителям даже через несколько часов после прекращения нагрева. Сохранение температуры горячей воды в баке обеспечивается надёжной теплоизоляцией корпуса прибора.

Ёмкостные водонагреватели, работающие по накопительному способу водоподготовки, различаются между собой принципом теплообмена между источником тепловой энергии и водой в ёмкости при её нагреве для бытового применения (так называемой санитарной водой):

1. В бойлерах прямого нагрева тепловая энергия от энергоносителя направляется непосредственно к санитарной воде. Для нагревателей прямого действия энергоносителями служит природный газ или сетевое электричество.
2. В водонагревателях косвенного действия теплообмен между энергоносителем и санитарной водой происходит через промежуточный теплообменник, по которому проходит горячий водяной теплоноситель (технологическая вода), пар, воздух, антифриз или другие виды теплоносителей.

Источниками тепла для нагрева теплоносителя, проходящего через бойлер, могут быть газовые, электрические, твёрдо-, или жидкотопливные котлы, солнечные коллекторы и другие виды теплогенераторов.

Принцип косвенного теплообмена для водонагревателей-накопителей

На рисунке выше отображён принцип косвенного теплообмена для накопительного водонагревателя, согласно которому теплоноситель из котла проходит через теплообменник в бойлере, нагревая санитарную воду в его ёмкости.

Преимущества и недостатки

Бойлеры с баком на 80 литров имеют ряд преимуществ перед проточными аналогами:

• Возможность одновременной подачи горячей воды на несколько точек водопользования (мытьё посуды на кухне и принятие душа в ванной комнате). Проточный нагреватель работает по принципу «один нагреватель – один пользователь».
• Обеспечение потребителей большими объёмами воды по сравнению с «проточником» аналогичной мощности.
• Работа нагревателя не зависит от напора в системе подачи холодной воды;
• Более высокие значения горячей жидкости на выходе (75 и более градусов Ц).
• Наличие эффективной теплоизоляции корпуса, позволяющей сравнительно долго (до нескольких дней) сохранять без подогрева достигнутую температуру жидкости.
• Малое значение единовременно потребляемой мощности.

Для принятия душа с расходом горячей воды 6–8 л/мин с предварительным разогревом полного бака электрического накопительного водогрея до температуры 60 градусов хватает мощности нагревательных элементов 2–3 кВт. Чтобы греть воду соответствующего расхода при участии проточного электрического нагревателя, необходимо обеспечить мощность ТЭНа 8–12 кВт.

Из характерных недостатков 80-литровых бойлеров отмечаются:

• выдача горячей воды для потребления начинается лишь по истечении определённого времени, пока прогреется жидкость в баке;
• при небольшом расходе потребления затрачивается излишняя энергия для поддержания температуры всего объёма воды в баке;
• при длительном нахождении жидкости в баке без потребления снижается её качество, появляется затхлый запах;
• электрические накопительные водонагреватели вертикального исполнения объёмом 80 литров существенно дороже проточных аналогов такой же мощности.

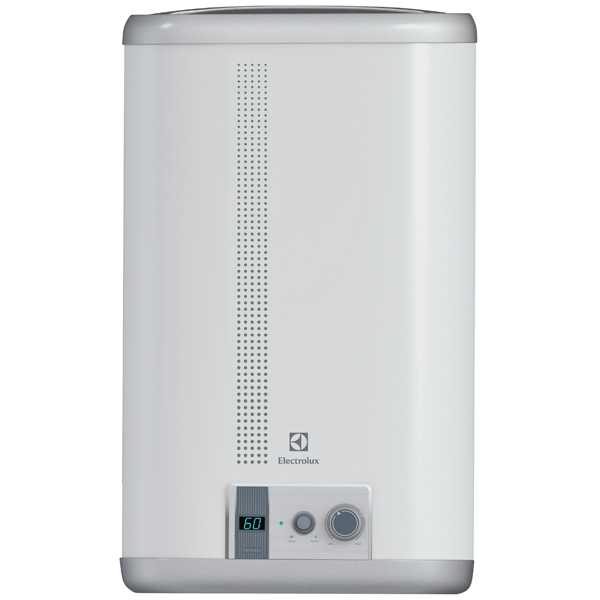

Настенный вариант размещения электрического бойлера

При сравнении накопителей средних объёмов (80–100 литров) с проточниками в качестве негативного момента указывается необходимость выделения специального места для установки бойлеров горизонтального или вертикального исполнения. При использовании современных моделей электрических бойлеров с узким корпусом толщиной 27 см эта проблема сведена к минимуму.

Конструкции бойлеров

Рассмотрим особенности конструкций вертикальных бойлеров применительно к водогреям-накопителям с баком 80 литров. Изделия данной категории можно разделить на три класса, пользующихся доминирующим спросом среди определённых групп пользователей:

1. Бойлеры косвенного принципа теплообмена наиболее востребованы среди владельцев частных домов, где обустроены автономные системы отопления с одноконтурным или двухконтурным котлом. В этом случае форма и габариты корпуса водонагревателя не влияют на выбор при покупке.

Обычно бойлеры косвенного нагрева объёмом 80 литров имеют вертикальную цилиндрическую форму, высота изделия составляет 800–900 мм, диаметр корпуса в цилиндрической части – в пределах 440–460 мм. Если корпусу изделия придана плоская форма, толщина может уменьшиться до 315–325 мм, но это делается в качестве дизайнерского решения без конструктивных изменений.

Чаще всего бойлер размещается в котельной совместно с котлом отопления, чтобы минимизировать теплопотери и снизить инерционность управления системой. При монтаже водонагревателя основное внимание уделяется обеспечению удобного доступа при текущем обслуживании агрегата и его профилактике. На рисунке ниже показано размещение вертикального косвенного водонагревателя на 80 литров рядом с котлом отопления в котельной частного дома.

Водонагреватель косвенного типа в котельной частного дома

2. Газовые водонагреватели прямого принципа теплообмена, в которых санитарная вода в баке греется от тепла сжигаемого природного газа. Подобные конструкции:

• монтируются в частных загородных застройках в качестве автономного устройства ГВС;
• устанавливаются в городских квартирах как альтернатива централизованному ГВС;

3. в малогабаритных городских квартирах со стабильным электроснабжением монтируются электрические водонагреватели с прямым нагревом жидкости в баке от тепла встроенных ТЭНов.

Устройство газовых бойлеров

На рисунке ниже приведена схема накопительного водонагревателя с газовым теплоисточником.

Схема газового бойлера прямого нагрева

На приведённой схеме не показан внешний металлический корпус бойлера со слоем пеноуретановой теплоизоляции, необходимой для долговременного сохранения температуры нагретой воды.

Внутри внешнего корпуса размещаются следующие конструктивные элементы:

• поз. 1 – внутренний бак для нагрева и аккумулирования санитарной воды;
• поз. 2 – стенка теплообменника, передающего тепло от сжигания газа в камере сгорания к нижней части внутреннего бака;
• поз. 3 – газовая горелка;
• поз. 4 – блок управления, состоящий из термостата и датчика температуры. Предназначение блока управления – отслеживание уровня жидкости во внутреннем баке, включение/выключение подачи газа из магистрали на газовую горелку;
• поз. 5 – трубка подачи холодной воды;
• поз. 6 – патрубок для забора горячей санитарной воды;
• поз. 7 – группа безопасности с аварийным клапаном для сброса избыточного давления;
• поз. 8 – магниевый анод для борьбы с накипью на стенках внутреннего бака;
• поз. 9 – центральный канал дымохода. Через него проходят горячие продукты сгорания природного газа, нагревая воду в ёмкости;
• поз. 10 – дымоход;
• поз. 11 – сливной кран.

Газовый водонагреватель работает следующим образом:

1. В камере сгорания при включении газовой горелки (поз. 3) осуществляется сжигание газового топлива. Подача газа регулируется блоком управления (поз. 4).
2. Нагрев воды в ёмкости внутреннего бака происходит через теплообменник, размещённый в нижней части бака (поз. 2), и через стенки центрального канала (поз. 9) дымохода.

На рисунке ниже показана вертикальная модель газового бойлера производства BAXI серии SAG на 80 литров.

Газовый бойлер BAXI серии SAG

Несмотря на низкий показатель эксплуатационных расходов для газовых бойлеров объёмом 80 литров, при обустройстве поквартирного автономного ГВС эта аппаратура особым спросом не пользуется из-за своих громоздких размеров.

Например, габариты приведённого водогрея BAXI серии SAG2 составляют 863х340х470 мм (высота/ширина/глубина). Для цилиндрического аналога серии SAG3 размеры составят 970х440 мм (высота/диаметр). Горизонтальные конструкции газовых устройств таких объёмов не производятся. У водонагревателей проточного типа аналогичных по производительности накопителям, габариты прямоугольных корпусов далеко не плоские – в среднем, 800х850х600 мм.

Поэтому в подавляющем большинстве случаев предпочтительнее оказываются электрические накопительные водонагреватели, имеющие узкий плоский корпус и не занимающие много места в квартире.

Устройство электрических бойлеров

Принцип работы электрических водонагревателей независимо от конструктивного исполнения реализуется следующим образом:

• внутренний бак бойлера заполняется холодной водой;
• в автоматическом режиме запускается подача сетевого электричества на нагревательные элементы (ТЭНы) для подогрева залитой влаги;
• при достижении установленной температуры жидкости во внутреннем баке автоматика отключает подачу электричества на ТЭНы;
• через выводную трубку нагретая санитарная вода поступает в распоряжение пользователей.

Основные элементы электрического бойлера на 80 литров

На рисунке выше приведена базовая схема основных рабочих элементов электрического бойлера с объёмом внутреннего бака 80 литров.

Виды электрических водонагревателей

Электрические водогреи-накопители наиболее популярны среди владельцев жилья в многоквартирных домах, благодаря разнообразию форм и размеров водогреющей аппаратуры. Пользователям импонирует компактность приборов, позволяющая монтировать накопительные водонагреватели в навесном исполнении.

Накопительные водонагреватели объёмом 80 литров выпускаются с горизонтальным или вертикальным расположением внутреннего бака, что предопределяет ориентацию их размещения при монтаже. Агрегаты для горизонтального размещения можно установить под потолком, где они никому помешать не смогут.

Однако горизонтальные водогреи уступают вертикальным моделям в эффективности нагревания, вода в них быстрее остывает.

Не рекомендуется при монтаже изменять предопределённое производителем вертикальное или горизонтальное размещение водонагревателей. Конструктивные особенности каждой модели рассчитаны на безусловный порядок подключения к водопроводным коммуникациям, чтобы обеспечить максимальную эффективность прогрева санитарной воды по высоте.

На современном рынке бытовой водонагревающей аппаратуры появились плоские накопительные водонагреватели, в названии которых производители стали добавлять приставку SLIM (от англ. slim – тонкий, стройный, изящный), указывая на уменьшенные габариты по толщине.

Суперплоские бойлеры, в обиходе названные «слимами», отличаются высокой эффективностью нагрева жидкости. Этому способствует оригинальная конструкция внутренней ёмкости электрического плоского бойлера, состоящей из двух баков, каждый из которых оснащён отдельным ТЭНом и термостатом.

Внутренняя ёмкость плоского водонагревателя

Соединение баков между собой выполнено при помощи гофрированной стальной трубки. Для накопительных водонагревателей категории SLIM с общим литражом 80 литров используются два ТЭНа разной мощности:

• ТЭН мощностью 1,0 кВт – для установки в баке с поступающей холодной водой;
• ТЭН мощностью 1,5 кВт – для установки в соседнем баке.

На рисунке ниже показан принцип нагрева жидкости в водонагревателе – «слиме».

Принцип нагрева воды в плоском водонагревателе

Нагрев жидкости в «слиме» осуществляется в следующей последовательности:

1. Холодная вода подаётся в бак для приёма и первоначального разогрева холодной воды (стрелками голубого цвета показано направление движения холодной воды при её поступлении и постепенном нагреве):

• Бак приёма холодной воды оснащён ТЭНом мощностью 1 кВт. В соседнем баке вмонтирован ТЭН на 1,5 кВт. С их помощью осуществляется эксплуатация бойлера в двух режимах:
• Обычный режим нагрева – нагрев жидкости ТЭНом мощностью 1,5 кВт. В этом случае для нагрева 80 литров требуется чуть больше 3 часов.
• Ускоренный режим нагрева – при включённых обоих ТЭНах. Суммарная мощность нагревательных элементов уже составляет 2,5 кВт, что обеспечивает нагрев 80 литров воды до требуемой температуры через 1 час 51 мин.

2. Горячая вода через выходной штуцер на баке подаётся пользователям (стрелка красного цвета).

Благодаря такой дифференциации нагревающих режимов, разработчикам плоских накопительных водонагревателей удалось до предела минимизировать габариты бойлеров.

Размеры плоского накопительного водонагревателя на 80 литров

Плюсы и минусы

Классическая конфигурация электрических водогреев с внутренним баком объёмом от 50 до 100 литров – цилиндр.

Для водонагревателей, на газовом топливе или использующих косвенный теплообмен с источниками тепла от различных энергоносителей при таком объёме бака с санитарной водой чаще всего предлагаются конструкции напольного исполнения. Плоские агрегаты ёмкостью 80 литров намного легче и компактнее цилиндрических аналогов, что позволяет их монтировать на стенах дома или квартиры.

К основным достоинствам 80-литровых «слимов» перед классическими бочкообразными бойлерами относят следующие факторы:

1. Внешний корпус изделия является декоративным, поскольку не подвержен внутренним механическим нагрузкам. Это обстоятельство позволяет лидирующим брендам выпускать плоские бойлеры с пластиковыми или стальными внешними корпусами стильного дизайна, способного украсить любой интерьер.

Суперплоский водонагреватель объёмом 80 литров

2. наличие двух ТЭНов разной мощности позволяет нагревать воду в режимах – экономном или ускоренном;
3. малая толщина плоского корпуса допускает монтаж накопительного водонагревателя в малогабаритных помещениях;

Из недостатков плоских бойлеров отмечают такие моменты:

1. Наличие сварных швов на стальных оболочках внутренних баков провоцирует ускоренную точечную коррозию в процессе эксплуатации.

Внутренние баки изготавливаются из нержавеющей стали, антикоррозионные свойства которой обеспечиваются легирующими добавками.

При вальцовке и сварке баков используется высокотемпературная сварка, в процессе которой легирующие добавки частично испаряются, ослабляя антикоррозионную стойкость изделия в местах сварных швов.

2. Малая толщина теплоизоляционного слоя между внешним корпусом и внутренними ёмкостями приводит к нагреву внешнего корпуса, тем самым увеличивая теплопотери и соответствующий расход энергии на поддержание оптимального теплового режима.

Популярные модели

Накопительные водогреи объёмом 80 литров считаются оптимальным решением для небольшой семьи из 3 человек, поэтому пользуются заслуженным спросом на рынке бытовой техники.

К популярным моделям накопителей 80-литровой ёмкости относят следующие бренды:

1. Ariston ABS VLS PW 80 и Ariston ABS VLS INOX PW 80. Главной особенностью этих моделей является режим ускоренного нагрева воды, когда включаются сразу два ТЭНа суммарной мощностью 2,5 кВт.

Модели плоских бойлеров Ariston различаются материалом внутренних баков. Для изготовления ёмкостей моделей ABS VLS INOX PW используется нержавеющая сталь, для моделей ABS VLS PW – с эмалевым покрытием.

2. Electrolux EWH 80 Royal мощностью 2 кВт. Модель оснащена функцией экономного режима, в процессе которого воду нагревают только до температуры, 55⁰ Ц. Внутренний бак изготовлен из нержавейки.
3. Electrolux EWN 80 SL мощностью 1,6 кВт (ступени мощности 0,8 кВт и 1,6 кВт). Внутренний бак покрыт эмалью. Имеет высокий срок гарантии – 8 лет!
4. Gorenje OGB 80 SL SIM мощностью 2 кВт (два ТЭНа по 1 кВт). Отличается оригинальным дизайном.

Модель накопительного водонагревателя Gorenje OGB 80 SL SIM чёрного цвета

Плоские накопительные электрические водонагреватели объёмом 80 литров востребованы как в городских квартирах, так и в загородных постройках.

80-литровые «слимы» полностью обеспечивают потребности семей в горячей воде, создавая автономную систему горячего водоснабжения. Благодаря небольшой глубине корпуса, удаётся размещать мощные водонагреватели в малогабаритных жилых помещениях, а современный дизайн исполнения водогреев позволяет вписаться в интерьер обстановки любого стиля.

Facebook

Twitter

Вконтакте

Одноклассники

aqueo.ru
