вертикальные и горизонтальные воздушные нагреватели

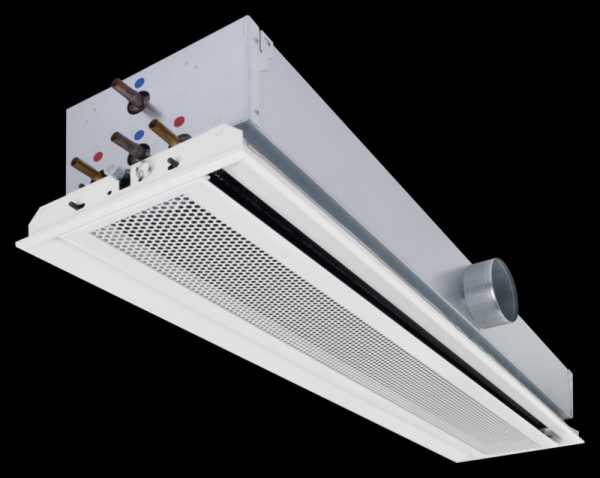

Современные водяные тепловые завесы — это очень эффективное оборудование, созданное для того, чтобы предотвратить утечку воздуха и поддерживать комфортную температуру в помещении. Такой прибор выполняет функцию тепловой преграды и с помощью воздушного потока, который поступает под мощным напором, отделяет жилую область от наружного пространства.

Характеристика оборудования

Схема работы водяной воздушной завесы очень проста. Вентилятор направляет поток воздуха на проем и образуется барьер, сквозь который не могут проходить другие воздушные массы извне и снаружи. В результате тепло не покидает помещение, а холод не может проникнуть в него с улицы.

Турбина вентилятора распределена вдоль всего оборудования — это гарантирует качественную и равномерную подачу горячего воздуха. Система вбирает воздушные массы с пола, пропускает их через контур нагрева и выдает в виде горячей струи. Двигатель прибора располагается в боковой области, однако если его турбина длиннее 0,8 м, этот элемент распределяют в центре конструкции, а по бокам монтируют небольшие дополнительные турбины.

Для того чтобы воздушно-тепловые водяные завесы работали, необходимо горячее водоснабжение или центральное отопление. В целом же, устройство состоит из следующих элементов:

  • Корпус.
  • Механизм теплообменника.
  • Электронная система управления.
  • Мощный вентилятор.
  • Кронштейны.
  • Направляющие жалюзи.
  • Крепления и боковые накладки.

Современный рынок может предложить множество видов теплозавес, которые способны служить для различных целей. Полная классификация оборудования выглядит следующим образом:

  • По назначению — для общих нужд, специально для автомоек.
  • По расходу воздушных потоков — маленькие, средние, большие.
  • По размещению — горизонтальные, вертикальные.
  • По геометрическим координатам — согласно форме корпуса, различают прямоугольные, эллиптические и круглые, по виду сопла — прямые, полукруглые.

Тепловая завеса с котлом на отработке

Система управления

Завесой можно управлять при помощи нескольких переключателей. Они бывают электрофицированными и механическими. Вентилятор и элементы нагрева можно переключать по отдельности. Иногда в системе присутствует функция двух (трех) ступенчатой регулировки мощности нагрева. При встроенном двухскоростном вентиляторе скоростью можно также управлять с помощью пульта.

Существует несколько разновидностей системы управления:

  • Встроенная. Предназначена для небольшого оборудования, которое монтируется над оконным или дверным проемом в помещениях маленькой площади.
  • Проводная. Подходит для помещений больших размеров, где встроенное управление затруднено, а компактный пульт можно поместить в любом месте.

Концевые выключатели применяют в складских помещениях. Такие приборы позволяют включать систему только тогда, когда ворота или дверь находятся в открытом положении.

Преимущества приборов

Тепловые завесы имеют много преимуществ перед стандартными нагревательными приборами. К ним относятся:

  • Меньший расход энергии при одинаковой отдаче тепла. Экономия может доходить до 30%.
  • Возможность провести монтаж при технических трудностях: маленькая мощность, очень высокий проем.
  • Максимально простое обслуживание.
  • Сохранение комфортной температуры в помещении, благодаря выравниванию температурной разницы в области потолка и на уровне роста человека.
  • Защита от сквозняков, уменьшение риска возникновения простудных заболеваний.
  • Предотвращение попадания пыли и насекомых внутрь помещения.
  • Возможность применять систему в качестве кондиционера. Для этого нужно отключить функцию циркуляции энергоносителя.

Без завесы не обойтись на автомойках, в автосервисах и местах общественного питания. Благодаря этому оборудованию, можно оставлять открытую входную дверь. Также такая система не только создает изоляцию, но и обогревает преддверие помещения.

КЭВ-98П4121W Водяная тепловая завеса Тепломаш

Выбор и установка завесы

Главное предназначение оборудования — изоляция помещения от попадания наружного воздуха. В первую очередь при выборе завесы нужно обратить внимание на КПД моделей. Помимо этого, необходимо учитывать следующие факторы:

  • Тип помещения.
  • Наличие тамбура.
  • Цель применения оборудования.
  • Предпочтительный тип монтажа.
  • Вид управления.
  • Требующаяся длина прибора, необходимая для того, чтобы перекрыть проем.
  • Нужная мощность. Такой критерий особенно важен, если нужно будет обогревать помещение.
  • Производительность.

Российские производители

На российском рынке есть компании, производящие очень качественное и эффективное оборудование. Наибольшей популярностью пользуются следующие производители:

  • «Bally». Выпускают модели с минимальным потреблением электроэнергии. Есть вертикальные и горизонтальные тепловые водяные завесы.
  • «Frico». Продукция отличается привлекательным дизайном, высоким качеством и универсальностью. Единственный минус систем — высокая цена.
  • «Тропик Лайн». Эффективные системы по доступным ценам. Компания производит только несколько разновидностей, предназначенных для промышленных целей, большая же часть агрегатов — бытовые.
  • «Тепломаш». Производит недорогие модели отличного качества по приемлемым ценам.

Принцип работы тепловой завесы и их различия

Модели «Тепломаш»

Российский производитель «Тепломаш» выпускает тепловые завесы различной мощности. Представлены следующие модели:

  • Малой мощности. В серии 100 присутствует оборудование, предназначенное для проемов от 1 до 2,5 м. Модели П114Е и П115Е снабжены керамическими обогревателями и имеют функцию терморегуляции.
  • Средней мощности. В этой линейке можно встретить серию 200, рассчитанную на проем 2−2,5 м, 300 (3−3,5 м), а также серию 300, в которую входят потолочные модели.
  • Интерьерные. В серию 600 входят стильные, лаконичные модели, выполненные в различных вариациях. Можно подобрать элегантную вертикальную колонну или же остановиться на горизонтальной конструкции с необычной подсветкой.

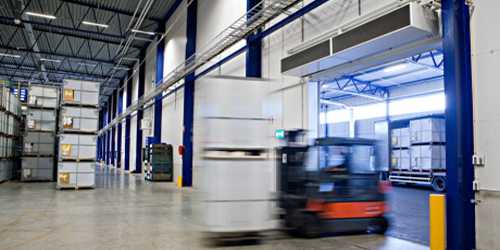

  • Промышленные. К серии 400 относится оборудование для проема 3−5 м, в серию 500 входят модели, рассчитанные на проем до 6 м.
  • Высокой мощности. Завесы из серии 700 могут монтироваться в проемы до 12 м. Такие устройства обычно изготавливаются на заказ для особого вида техники (например, для самолетов).

Все модели из этих серий можно установить двумя способами — вертикально или горизонтально. Если есть необходимость, монтаж можно провести с обеих сторон проема. По умолчанию во всем оборудовании стоит защита IP-21, предотвращающая попадание капель и частиц большого размера. Для некоторых моделей можно установить повышенную защиту, если это нужно.

Обзор водяных тепловых завес Тепломаш

Монтаж устройства

Установка тепловых завес — это трудоемкий процесс, который должны проводить только профессионалы. Необходимо обратиться в специализированную компанию, только тогда в дальнейшем возможно получение гарантийного обслуживания. Систему можно разместить в трех вариантах:

  • Горизонтально — сверху над дверью или воротами.
  • Вертикально — в боковом части проема.
  • Скрытым способом — за подвесными деталями потолка (воздух будет выходить через решетку).

Важно знать о том, что высота вертикальной завесы должна составлять как минимум ¾ от высоты проема. Устройства горизонтального типа должны полностью перекрывать всю длину проема. Если не соблюдать эти соотношения, возникнет провал в воздушной дистанции.

Для закрепления завесы можно применять только классические кронштейны. Оборудование подключается к системе горячего водоснабжения или к центральному отоплению посредством быстроразъемных элементов. При технической необходимости можно поставить насос для увеличения циркуляции воздушных масс, также это усилит отдачу тепла.

Тепловые завесы позволяют создавать комфортный микроклимат в любом помещении. Водяная разновидность функционирует за счет циркуляции горячей воды и является наиболее экономным и оптимальным вариантом как для офиса, так и для склада.

Тепловая завеса — монтаж, установка, эксплуатация

oventilyacii.ru

Тепловая завеса: подключение, установка, воздушная, Кэв

СодержаниеСвернуть

Тепловая завеса

Многим из нас знакомы ситуации, когда с открытием двери в комнату поступает холодный пронизывающий воздух. Случается это очень часто, особенно если вам необходимо постоянно открывать дверь на улицу.

Например, в рабочих помещениях или в коридоре. Можно выбрать и инфракрасный обогреватель, но он не так быстро справится с обогревом помещения.

Бороться с этими проявлениями можно. Самым эффективным будет решение купить воздушные тепловые завесы или экраны, которые как раз для таких задач и предназначаются.

Устройство, характеристики и принцип работы тепловой завесы




data-ad-client="ca-pub-9337857885889635"
data-ad-slot="9967522739"
data-ad-format="auto">

Воздушные тепловые завесы – это специальное оборудования, что относится к классу обогревателей и вентиляции. Выглядит она, как продолговатый нагреватель или кондиционер.

Подключение тепловой завесы ведется по схожему с вышеописанными приборами принципу, так как это прибор в большинстве случаев мобилен и удобен в эксплуатации.

Воздушные тепловые экраны выполняют очень важную и полезную функцию. Они отсекают воздух, который мог бы попасть внутрь помещения. Дело в том, что при открытии окон, дверей или ворот в комнату или дом постоянно попадает воздух с улицы.

Это происходит благодаря законам физики, так как чаще всего в пространствах будут разные давления и температуры воздушных масс. В итоге именно разница давлений заставляет воздух с улицы проникать внутрь дома любыми способами.

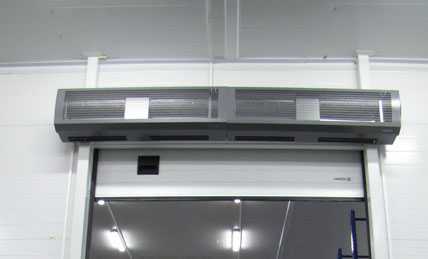

Тепловая завеса над входом в помещение

И если на улице очень холодно или жарко, то этот воздух сразу же нарушит микроклимат в доме. Избежать подобных неприятностей можно, однако придется быть очень осторожными, да и от открытия дверей или окон все равно отказаться нельзя. Особенно если речь идет о производственных помещениях, где движение людей происходит постоянно.

Лучшим решением будет выполнить подбор тепловых экранов и их установку в нужных местах. Также можно выбрать и тепловую газовую пушку, это замена тепловой завесы. Она также быстро справляется с обогревом помещения. Ими хорошо обогревать промышленные небольшие помещения и гаражи.

Теплоизолирующая завеса имеет продолговатый корпус, что схож с аналогичным у бытового кондиционера. Внутри ее оборудованы нагревательные элементы и вентиляторы. В качестве нагревательных элементов выступают электрические трубы. Если же имеются в виду водяные агрегаты, то здесь уже используют трубы от центрального отопления.

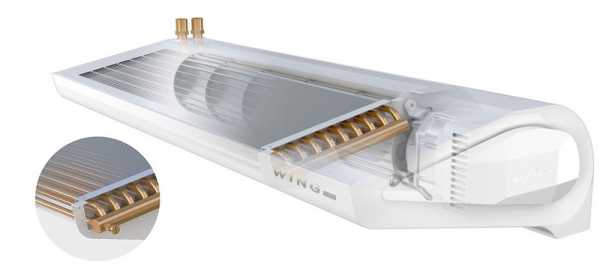

Устройство тепловой завесы

Нагревательный элемент подогревает окружающий воздух, а вентилятор постоянно направляет его в одну сторону. Таким образом, создается устойчивый тепловой экран на определенном участке.

Этот экран не дает воздуху с улицы проникать внутрь помещения, так как с его помощью нивелируется разница давлений и температур. Плюс к этому стоит заметить, что с завесы также защищают помещения от сквозняков, ветра, пыли и даже насекомых. При этом закрывать дверь вам и вовсе не нужно будет, так как воздушные потоки будут осуществлять изоляцию помещений.

Ремонт завес необходимо очень редко, так как их конструкция не отличается сложностью или избыточной перегруженностью деталями. А это тоже очень важный момент, который обязательно надо учесть, когда будете совершать подбор завесы для вашего дома или рабочего места.

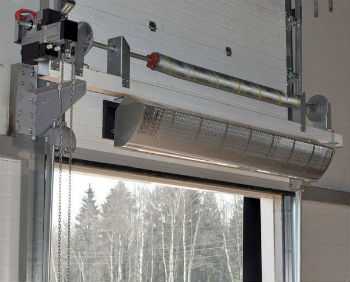

Тепловая завеса над дверьми

Используют теплоизолирующее оборудование такого типа преимущественно на производстве, в промышленности или в офисных помещениях. Очень часто его устанавливают на гаражные ворота заводов, на входы в цеха, торговые залы и т.д. То есть в объемных помещениях, где нужно поддерживать достаточную температуру среды, и при этом соблюдать экономию средств.

к меню ↑

Виды и их отличия

Существует несколько основных разновидностей такого оборудования. Когда совершают подбор теплоизолирующих завес, то в первую очередь обращают внимание именно на этот момент, так как от вида устройства зависит многое.

По типу направленного действия завесы делят на:

  • Вертикальные;
  • Горизонтальные.

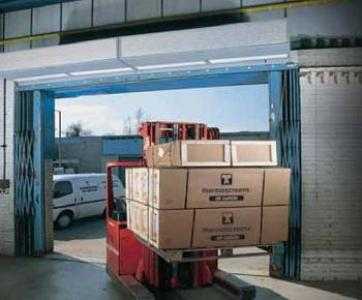

Вертикальные образцы встречаются часто и монтируют их сбоку от защищаемого проема. Работы по подключению тепловой завесы вертикального типа довольно просты, так как от вас требуется только правильно установить ее на земле.

По типу нагревательного элемента их делят на:

  • Электрические;
  • Водяные.

В электрических завесах основным нагревательным элементом выступают трубы, карбоновые витки или что-то подобное. Их легко подключать, они быстро нагреваются и отдают тепло.

Расчет тепловой завесы

Горизонтальные образцы устанавливают только  над проемом.

Водяные теплоизолирующие аппараты работают за счет распространения тепла от нагревательных контуров. Чаще всего водяные завесы используют отопительный элемент из центральной системы снабжения. Установка тепловой завесы сложнее и дороже, но в эксплуатации они ведут себя намного лучше: редко ломаются, потребляют мало энергии и т.д.
к меню ↑

Советы по выбору



data-ad-layout="in-article"
data-ad-format="fluid"
data-ad-client="ca-pub-9337857885889635"
data-ad-slot="9725334793">

Очень важно правильно разобраться во всех нюансах и тонкостях этого оборудования, а затем верно выполнить подбор завесы. Ведь продукция это довольно дорогая и не каждому будет по карману.

Подбор лучшего агрегата всегда начинается с определения его конструкции.

Тепловая завеса

Электрические образцы довольно удобны, мобильны и их можно использовать практически везде. Однако такое оборудование потребляет множество энергии, пересушивает воздух и склонно к появлению поломок. Если по каким либо причинам Вы не сможете приобрести тепловую завесу, можно найти альтернативу — это инфракрасный потолочный обогреватель.

Водяные же аппараты являются стационарными в большей степени, чем электрические. Это объясняется необходимостью подводки к ним отопительного контура, а также других коммуникаций. Однако они лишены недостатков предыдущего вида. Ремонт водяной завесы требуется редко, энергии она потребляет умеренно, а воздух при этом нагревается равномерно и не теряет своих качеств.

Схема работы воздушно тепловой завесы

Также на процесс выбора очень серьезно влияет расчет тепловой завесы. Выполнять расчеты совершенно необходимо, так как от них зависит, хватит ли мощности оборудования для обеспечения ее основных функций.

Также важен способ, по которому будет вестись подключение тепловой завесы. Хотя, если вы собираетесь пользоваться услугами профессионалов, то здесь никаких проблем возникнуть не должно. Так как они справятся с любыми задачами.

Воздушно тепловая завеса у входа магазина

Обращают внимание и на различные мелкие функции, систему управления, дополнительные свойства и т.д. Однако их уже оценивают «в нагрузку» учитывая пользу от таких нюансов, как дополнительный аргумент для покупки того или иного образца.
к меню ↑

Расчет и подключение

Расчет оборудования такого типа очень важен и доверять его рекомендуется только профессионалам. Во время просчета необходимой мощности обращают внимание на высоту монтажа, ширину проему, размер помещения и т.д.

Тепловая завеса

Уровень монтажа аппарата напрямую влияет на производительность системы. Чем выше установка от земли, тем мощнее она должна быть.

Если необходимо защитить от потерь тепла крупный гараж с огромными воротами, то рекомендуется пользоваться несколькими агрегатами, что смонтированы на одной линии.

В крупных помещениях с большим количеством выходов и естественных проемов необходимо увеличивать расчетную мощность завесы, так как в них часто гуляют сквозняки, что сказывается на эффективности работы экранирующего оборудования.
к меню ↑

Советы по выбору тепловой завесы — видео

Как правило, производители указывают все рабочие параметры прямо на коробке и в инструкции к купленному товару, а потому и расчет часто сводится просто к подбору нужно образца.

Помните о том, что все характеристики экрана должны быть достаточными для того, чтобы качественно выполнять поставленную задачу. Если поскупитесь и решите купить что-то подешевле, то готовьтесь к дополнительным тратам. Либо на отопление (завеса попросту не будет справляться с задачей и защищать помещение от потерь тепла в достаточной мере), либо на ремонт оборудования (устройство будет работать на предельной мощности, что всегда негативно сказывается на его состоянии).

Подключение оборудования такого типа ведется по стандартной процедуре. Электронные образцы попросту монтируют в выбранном положении и крепят к стене. Для этого используют дюбеля или анкера. Положение корректируют, а затем дополнительно закрепляют болтами. Остается только подвести панель управления, подключить электричество и протестировать систему.
к меню ↑

Устройство и принцип работы тепловой завесы — видео

Водяные модели монтируют схожим образом, только к ним уже нужно подводить трубы от отопления.

Рекомендуется подключать завесы к стабилизирующим трансформаторам или инверторам, дабы защитить их от возможных перепадов напряжения.

На крупных системах часто устанавливают специальную автоматику. Она включает устройство только в определенные моменты. Например, когда автоматически открываются гаражные ворота на заводе.
к меню ↑

Основные поломки и способы устранения

Как и в случае с любыми другими аппаратами, ремонт тепловых экранов понадобится только в случае экстренных ситуаций. Это при условии, что за ними будут ухаживать должным образом.

Ремонт и обслуживание завесы должно осуществляться специалистом. Причем делать это надо регулярно, иначе вас могут ждать неприятности. В конце концов, выполнить ремонт теплоизолирующей воздушной завесы намного дешевле, чем покупать новую. Особенно если речь идет об образцах, что имеют длину корпуса больше 70-90 см.

К работам по обслуживанию относится плановый осмотр всех деталей, проверка контактов, прочистка механизмов и вентилятора. Как правило, этого достаточно для того, чтобы предупредить почти все возможные неприятности. Однако ситуации случаются всякие.

Чаще всего в завесах случаются проблемы с вентиляторами. Если они гудят, шипят, работают с перебоями или и вовсе отказываются запускаться, значит что-то пошло не так.

Прибор управления к тепловой завесе

В таком случае выполняется ремонт вентилятора тепловой завесы. Его снимают с каркаса, чистят, проверяют все контакты и сам движок. Поврежденные детали восстанавливают либо заменяют.

Очень часто поломки вентиляторов случаются из-за неправильной установки агрегата. Например, если вертикальный образец установили горизонтально.

Отсутствие тепла от завесы говорит о проблемах с отопительным контуром. Такое чаще всего случается с электрическими моделями. У них нагревательным элементом выступают трубки и специальные пластины, а это довольно-таки хрупкие детали, что могут перегореть. В таком случае их можно только заменить.

Виды тепловых завес

Проблемы с управлением говорят о перебоях контактов на приборном щитке. Не исключено, что они просто засорились пылью, однако возможно и полное разрушение микросхем за счет серьезных перепадов в сети. Решается проблема полной или частичной заменой поврежденных деталей.

Помните о том, что ремонт завесы рекомендуется проводить не только руками мастера, но и с помощью применения оригинальных деталей. Они, как правило, надежнее и долговечнее аналогичной продукции от неизвестных производителей. Хоть и стоят дороже.

seositi.ru

выбор модели, характеристики и цены

Тепловая завеса  конструктивно представляет собой вентилятор, с направленной мощной струей воздуха. Тепловая завеса для склада и ангара позволяет отсечь поступление извне выхлопных газов, воздушных масс нежелательной температуры, а также частиц пыли, летающих насекомых или посторонних запахов, тем самым сохраняя необходимый микроклимат в помещении. Используются тепловые завесы и при необходимости создания в помещении особых зон с различной температурой, необходимой для сохранности определенного вида товара.

Несмотря на название, тепловая завеса может функционировать в режиме подачи как горячего, так и охлаждаемого потока. Особенно актуальна установка данного оборудования в проемах ворот складов-холодильников и морозильных камер, так как в этом случае плотный слой движущегося воздуха, действующего в качестве  теплоизолятора,  препятствует повышению температуры в складе.

Классификация воздушных завес

В зависимости от конструкции, все тепловые завесы можно подразделить на

  • Водяные завесы.  Подают только горячий воздух, для подогрева которого в системе используется  двухходовой теплообменник. Эта основная деталь выполняется из медных труб с алюминиевыми пластинами.  Из несомненных преимуществ водяных завес можно отметить сверхэкономное потребление электроэнергии, которая расходуется только на работу лопастей вентилятора. Чаще всего выпускаются в потолочном  боковом  исполнении, но можно найти и более сложную конфигурацию (в виде колонны или эллипсоида), управляются дистанционно, при помощи пульта. Могут использоваться в проемах дверей и ворот, которые значительное количество времени остаются открытыми. Специальные серии позволяют применять их для проемов высотой 3 -5 метров. Из недостатков водяных воздушных завес необходимо отметить сложность монтажа и   потенциальную опасность обмерзания теплообменника. Водяные воздушные завесы выпускаются такими известными производителями климатической техники, как международный холдинг Ballu Industrial Group  и российское научно-производственное объединение «Тепломаш»;
  • Электрические завесы. Обладают более широким диапазоном возможностей, так как могут подавать не только горячий, но и охлаждаемый воздух. Модели с нагревателем имеют в конструкции трубчатый ТЭН, спиральный нагревательный элемент или игольчатый нагреватель СТИТЧ.  Трубчатые ТЭНы (представляющие собой полый стальной стержень с кварцевым песком, внутри которой расположена спираль с высоким оммическим сопротивлением)  более безопасны, а также способны безболезненно переносить скачки напряжения электросети.  В наиболее современных воздушных завесах используют керамические нагревательные элементы (Р.Т.С. термисторы), которые гораздо долговечнее и экономичнее своих предшественников. Помимо этого в конструкции обязательно предусмотрен терморегулятор, позволяющий отключать устройство при достижении заданной температуры, что позволяет несколько снизить расход электроэнергии.

Критерии выбора воздушной завесы

При выборе тепловой завесы необходимо отталкиваться от конкретных условий, принимая во внимание нижеследующие параметры.

  • Размер завесы

Выбирается исходя из размера проема, на который будет устанавливаться оборудование,   с учетом того, что воздушный поток должен его перекрывать с некоторым запасом. На размерах завесы не следует экономить, так как в противном случае образовавшиеся щели будут способствовать усилению нежелательного воздухообмена. При этом следует учитывать, что максимальная допустимая площадь проема, перекрываемого одной завесой -12 м2, поэтому иногда приходится устанавливать несколько приборов, вплотную друг к другу.

  • Производительность по воздуху

Именно этот показатель (объем воздуха, прокачиваемый установкой за 1 час) является для всех воздушных завес основополагающим. Измеряется в м3/час или м3/сек. Чем он выше, тем плотнее создаваемая воздушная прослойка и, соответственно, эффективнее работа прибора. Специалисты рекомендуют в стандартных ситуациях для перекрытия проема 2,5 метровой высоты использовать оборудование с производительностью от 700 м3/сек. Во всех сложных и нестандартных случаях подобные расчеты следует доверить профессионалам.

При ориентировочных расчетах обязательно учитываются следующие нюансы:

  • будет ли завеса работать дополнительно на обогрев помещения или ее задача — лишь отсекать внешние воздушные потоки. Следует отметить, что не стоит рассматривать электрическую тепловую завесу как полноценный обогревающий               прибор. В данном случае         избыточная тепловая мощность конструкции приведет не        только к значительным материальным затратам, но и может стать источником                нежелательных сквозняков;
  • планируется эпизодическое включение завесы, либо ее работа при постоянно открытом проеме. В последнем случае будет теряться до 70% мощности;
  • наличие в помещении защитного тамбура, автоматически распахивающихся дверей, нескольких входов.

В общем случае, в капитальном строении ориентировочно исходят из расчетов необходимости 1 кВт мощности на каждые 10м2 помещения. При установке воздушных завес в холодильных и морозильных камерах, используются модели без функции обогрева.

Горизонталь или вертикаль?

Горизонтальные завесы являются более традиционными, устанавливаются сверху проема, при этом воздушный поток направлен вниз. Их использование ограничено, так как в настоящее время стандартные модели способны перекрывать высоту проема 2-2,5 метров, а нестандартное оборудование слишком дорого.

Вертикальные завесы предоставляют больше возможности для маневра. Промышленные воздушно тепловые завесы для склада чаще всего имеют вертикальную конструкцию. При этом   завесу устанавливают сбоку двери или ворот, чтобы воздушные потоки перекрещивались между собой, обеспечивая необходимый результат. Рассматривая модельный ряд, необходимо обратить внимание, что горизонтальная и вертикальная модификации не у всех производителей являются взаимозаменяемыми, имея существенные различия в компоновке.

Размеры и цены

Цена воздушной завесы самым глобальным образом зависит от размеров установки.  Воздушные проемы подразделяются по своим габаритам на несколько подтипов:

Подтип завесы по габаритным размерам Максимально допустимая величина проема Область применения
по ширине, см по высоте, м
мини 80 1,50 Окна касс, киосков и т.п.
миди 120 2,50-3,00 Дверные проемы, проемы в торговых центрах, ворота гаражей, небольших складов
макси 3,50-7,00 Ворота в складских помещениях и производственных цехах
мощные и сверхмощные 8,0-12,0 Крупные промышленные здания, торговые терминалы, ангары



Рассмотрим некоторые наиболее популярные модели различных производителей:

Марка, производитель Мощность, кВт Производительность, м3/час Величина проема, м Вид установки Особенности Цена, руб
Тепломаш

КЭВ-220П8010W

103 6-12 Водяной теплоноситель, корпус из оцинкованной стали, длина воздушной струи 14 м Нет данных, под заказ
Тропик Х410ЕРоссия

(промышленные, макси)

6/10,5 1800 6,0 Гор/верт Вентилятор на подшипниках качения, выносной терморегулятор, нагревательные элементы на входе 16800-20000



6/12,0 1800/2500 4,5 ТЭН с оребрением, режим без подогрева, капиллярный защитный термостат, пульт с терморегулятором 20000-25000
Тропик Т105Е10Россия

(полупромы-шленные)

2,5/5,0 700/920 Не более 3,6 Гор/верт Для постоянно открытых проемов или часто открываемых 8500-9200

Тепломаш

КЭВ-24П6053Е



12/24 4600-5200 До 3,5 гор Интерьерные, с элегантным дизайном, 3 режима нагрева 43275

Россия



1,5/3,0 600 3,5 Гор/верт Ворота, рольставни цехов, складов, дверные проемы торговых центров. Терморегулятор, пульт управления, режим без нагрева 10990-13000
Тропик М6(миди)



1,5/3 380 до 2,5 Гор/верт Стич-элементы для нагрева. Для тамбуров 5000-5500
Тропик К6 (мини) 0/3/6 300 Менее 2,0 Гор/верт Для окон киосков и пунктов выдачи товаров. Можно использовать в качестве тепловентилятора , с напольной установкой. Управление непосредственно на приборе 5000-5800
ТепломашКЭВ-2П1120Е (мини)



2,0 350 Не более 2,2 гор Может использоваться как источник дополнительного обогрева 3300-7500

(мини)

1,5/3 300 Не более 2,5 гор Стич-элементы для нагрева, управление на приборе, отсутствие терморегулятора 3500-4000

skladovoy.ru

Воздушно-тепловая завеса

Основная функция тепловой завесы — поддержание температуры воздуха в помещении на необходимом, комфортном для пребывания и работы, уровне. По этой причине обычно воздушно-тепловая завеса считается обогревателем, хотя принцип ее действия направлен не на нагрев воздуха в помещении, а на отсекание потока воздуха с улицы.

Тепловая завеса также ограждает попадание насекомых, пыли и грязи в помещение.

Это достигается образованием плоской воздушной струи, имеющей температуру, отличающуюся от температуры воздуха вне помещения.

По мере продвижения от выхода из корпуса специального оборудования, воздух струи смешивается с воздухом улицы с одной стороны и с воздухом помещения — с другой.

В результате он приобретает некоторую среднюю температуру, препятствуя прямому току воздуха извне, образованию сквозняка и резкому изменению температуры воздуха в помещении.
Какие бывают тепловые завесы?
Среди предлагаемых на рынке воздушно-тепловых завес можно выделить две основные их разновидности в зависимости от источника тепла:

  1. Электрическая тепловая завеса — использует для нагревания воздуха электрические нагревательные элементы разных типов (спиральные, ТЭН, ленточные).
  2. Водяная тепловая завеса — использует в качестве теплоносителя горячую воду.

Независимо от источника тепла, воздушно-тепловые завесы разделяются на завесы смесительного и шиберирующего типа.

Схема работы тепловой завесы.

Первые разбавляют холодный поток воздуха с улицы теплыми струями, значительно повышая его температуру. Тепловые завесы такого типа устанавливаются в тамбурах.

Вторые формируют противодействие току холодного воздуха через дверной проем. Воздушная струя завесы при этом направляется под углом к плоскости проема двери. Она выталкивает уличный воздух наружу, при этом немного охлаждаясь сама, и затекает обратно в дверь. Нагрев воздуха в завесе можно отрегулировать так, чтобы температура смеси, попадающей в помещение, соответствовала требованиям СНиП для общественных помещений: 12оС «для производственных помещений при легкой работе и работе средней тяжести и для вестибюлей общественных и административно-бытовых зданий».

По способу установки воздушно-тепловых завес их подразделяют на следующие виды:

  1. Вертикальная тепловая завеса — устанавливается с боковой стороны дверного проема и создает поток теплого воздуха в поперечном направлении проема с одинаковой его температурой по всей высоте. Так исключается возможность проникновения холода в нижней части двери. Наиболее целесообразна их установка в высоких дверных проемах.
  2. Горизонтальная тепловая завеса — устанавливается вверху дверного проема, ток воздуха направлен вертикально вниз. Целесообразны для малых и средних проемов.

Устройство воздушно-тепловой завесы
Конструкция воздушно-тепловой завесы представляет собой тепловентилятор. В стальном корпусе размещены нагревательный элемент и вентилятор. Через перфорированную стенку корпуса воздух попадает внутрь устройства, где нагревается и нагнетается при помощи вентилятора в плоскость дверного проема через сопло, расположенное в корпусе.

Схема определения параметров тепловой завесы.

В устройстве воздушно-тепловой завесы применен радиальный вентилятор (турбина), расположенный по всей длине. Максимальная длина турбины не более 80 см. Если необходимо устройство большей длины, двигатель устанавливается в центре и приводит в движение две тубины, расположенные по бокам от него. Недостаток такой конструкции в том, что в средней части воздушно-тепловой завесы образуется провал, через который может поступать небольшое количество холодного воздуха.

Для электрических тепловых завес предусмотрено отключение вентилятора через 1-2 минуты после отключения нагревательного элемента, что позволяет плавно снизить температуру нагревателя и продлевает срок его службы. Входящий в комплект устройства терморегулятор отключает устройство при достижении необходимой температуры, чем снижает расход электроэнергии до 60%.

Расчет установки тепловой завесы
Выбор тепловой завесы зависит от следующих параметров:

Схема движения воздушных потоков в завесах с тангенциальными и радиальными вентиляторами.

  1. Высота проема — для устройств горизонтального типа.
  2. Ширина проема — для устройств вертикального типа с одно- и двухсторонней установкой.
  3. Расчетная зимняя температура и скорость ветра, согласно СНиП 23-01-99.
  4. Расчетная температура воздуха в помещении, согласно СНиП 41-01-2003.

В технических характеристиках устройств воздушно-тепловых завес пункт «Эффективная длина струи» указан для допустимой высоты или ширины проема при установке в «мягких» наружных условий: температуре не ниже 0 оС и ветре до 1 м/с. Для более холодного климата эффективная длина струи составляет не более 60% от паспортных данных устройства.

Монтаж электрической тепловой завесы
Перед монтажом проверяется целостность прибора и соответствие комплектации поставки. В случае горизонтальной установки оборудование монтируется над требующим обогрева проемом. Длина устройства подбирается так, чтобы она полностью соответствовала, либо немного превышала ширину проема (для горизонтального типа) или его высоту (для вертикальной установки).

Горизонтальная установка
Шаг 1. При установке на стену горизонтальной завесы с верхним размещением зоны нагнетания надо наметить и просверлить отверстия для крепления монтажных скоб так, чтобы расстояние от верхней границы проема до сопел устройства составляло 3-5 см, от потолка до верхней части корпуса — не менее 5 см, от стен до корпуса — не менее 10 см.

Шаг 2. Корпус устройства поднять на уровень установки и, сдвигая вбок, добиться попадания монтажных винтов в пазы скоб. Рис. 1.

Для закрепления корпуса завесы на подвеске установочные скобы разворачиваются под нужным углом. Рис. 2.

Если установка производится на потолочные перекрытия, в верхней панели корпуса надо высверлить резьбовые отверстия для крепления. Установку производить с учетом притока воздуха к вентилятору.

Вертикальная установка
Шаг 1. Специальные вставки крепятся к полу при помощи анкерных болтов, другой конец — к нижней части корпуса тепловой завесы.

Шаг 2. Если высота проема требует установки двух приборов — один над другим, на верхнюю часть завесы монтируется штатная консоль для крепления к стене. Допустимая высота сооружения — не более 3,5 м.

Стандартный комплект предусматривает наличие электрической вилки и гибкого кабеля. В этом случае подключение выполняется в штатную розетку электропитания.

При стационарном подключении работы выполняются квалифицированным специалистом-электриком с соблюдением необходимых норм.

Подключение двусторонней вертикальной водяной завесы
Согласно схеме (Рис.3), вертикальная двухсторонняя тепловая завеса (1) подключена к отопительной системе через смесительный узел (8). В верхних точках прямой (Т1) и обратной (Т2) магистрали расположены воздуховыпускные отводы с кранами (4 и 5) и сливные патрубки в нижних точках (6). В смесительном узле (8) установлены краны шаровые (2 и 3). Для пуско-наладочных работ магистрали сети оснащены манометрами (10) и термометрами (9). Для подключения к сети используются краны (11) . При установке тепловой завесы патрубками вниз не удается полностью удалить воздух из трубок теплообменника.

Если завеса установлена в помещении с температурой выше нулевой, это только уменьшит тепловую мощность. Но при отрицательной температуре произойдет замерзание воды в трубках с нарушенной циркуляцией. Поэтому надо соблюдать рекомендации по подключению:

  1. Температура в помещении должна быть плюсовой.
  2. К обоим патрубкам теплообменника надо присоединить гибкие патрубки, а затем краны (11).
  3. Разместить завесу горизонтально и к одному патрубку подключить воду, а второй открыть и заполнить систему водой до видимого прекращения выхода воздуха. Перекрыть сначала кран на выходе, а затем отключить подачу воды.
  4. Заполненную водой завесу монтировать при закрытых кранах (11).
  5. Кран (3) на прямой магистрали приоткрыть, выпуская воздух из подводящих труб, места подсоединения завесы закрыть заглушками. Закрыть кран (3).
  6. Произвести подключение гибких патрубков с закрытыми кранами (11) к местам соединений, удаляя заглушки.
  7. Открыть кран (3), открыть выпускной кран (5) на обратной магистрали. Открыть впускные краны (11) на гибких патрубках, затем открыть выпускные краны (11). После выхода воздуха из обратки закрыть кран (5). Проверить температуру труб в теплообменнике. Если есть холодные, это значит, что в системе остался воздух. Необходимо произвести заполнение системы повторно с самого начала.

Заполнение системы необходимо проводить ежесезонно перед запуском отопления и в случаях аварийного спуска воды.

Уход за тепловой завесой в процессе эксплуатации
Уход ограничивается в удалении загрязнений с решеток притока воздуха для обеспечения необходимого для охлаждения нагревательного электрического элемента, чтобы избежать отключений из-за перегрева его. Надо систематически очищать и сопла устройства для беспрепятственного выхода теплого воздуха и нормального функционирования устройства.

dekormyhome.ru

Тепловые завесы | Строим дом сами

  • Тепловые завесы бывают водяные и электрические
  • Производительность завесы
  • Тепловая завеса для обогрева помещения
  • Управление тепловой завесой
  • Установка тепловой завесы
  • Похожие статьи
  • Оставить комментарий к статье
  • В помещении комфортно тогда, когда в нём созданы благоприятные климатические и температурные условия. Для того, чтобы предотвратить попадание холодного воздуха внутрь помещения и не дать выйти из него тёплому воздуху, применяют тепловые завесы. Они являются одним из видов  климатического оборудования, которое служит для дверей и окон. Установка
    тепловых завес представляет оптимальное решение в том случае, когда
    решается одновременно двойная задача и по обогреву помещения, и по его
    защите от проникновения наружного холодного воздуха, пыли и сквозняков.
    Действие тепловой завесы основано на создании невидимого препятствия,
    представляющего  мощную струю воздуха по всей высоте двери, которая
    отсекает наружный воздух от помещения. Потери тепла за счёт применения
    тепловых завес уменьшаются почти на 90%. Конечно,  обогревать
    помещение, в качестве основного источника, тепла тепловая завеса не
    предназначена, но исполнить роль дополнительного источника тепла она
    вполне может.

    Тепловые завесы бывают водяные и электрические
    Тепловые завесы делятся на водяные и электрические. Основанием для
    деления служит тип нагревательного элемента. Водяные завесы для работы
    нуждаются в горячей воде, которая подводится к ним из системы
    центрального отопления,  поэтому монтаж их сложен. В тоже время,
    водяные тепловые завесы характеризуются низкими расходами при
    эксплуатации и значительной мощностью. Они находят себе применение в
    промышленных зданиях, где имеются большие открытые проёмы.  Монтаж
    электрических тепловых завес  много проще, но для их работы необходимо
    значительное количество электроэнергии.


    Главным параметром, определяющим работу тепловой завесы, является объём
    израсходованного воздуха для создания защитного барьера. Необходим
    предельно точный расчет для создания комфортных условий при
    использовании тепловой завесы. Завеса, которая использует воздушную
    струю малой мощности, сквозняки у пола не отсечёт. Слишком мощная
    струя  вызовет неприятные ощущения у человека и будет, кроме того,
    гнать воздух наружу. Завесы, использующие для завес холодный воздух,
    действуют так же успешно, как и завесы, в которых воздух подогревается,
    но холодный воздух вызывает у человека неприятное чувство сквозняка.
    При использовании подогретого воздуха для тепловой завесы, помещение
    нагревается, а человек чувствует себя намного уютнее.
    При стандартной высоте двери достаточно завесы длиной до 1000 мм, а
    если высота двери превышает 2м, то ставят две завесы рядом друг с
    другом. Не исключена возможность установки и большего количества завес,
    главное, при этом, чтобы завесы закрыли проём полностью и не дали
    проникать воздуху ни снаружи, ни изнутри помещения через боковые
    стороны двери.
    Производительность завесы
    Очень большое значение для эффективной работы тепловой завесы имеет её
    производительность, которая определяет скорость воздушной струи и
    высоту установки тепловой завесы. Обычно производительность завесы
    составляет величину от 700 до 900 м3/ч для стандартной двери немногим
    более 2 метров. Если помещение имеет тамбур, то вполне возможна
    установка тепловой завесы с меньшей производительностью, потому что
    тамбур сам по себе является дополнительным препятствием для холодного
    воздуха. Высота, на которую надо установить тепловую завесу,
    указывается в её паспорте, который получает покупатель, приобретая
    завесу.

    Тепловая завеса для обогрева помещения
    Создавая защитный барьер, тепловая завеса может служить обогреву
    помещения. Ориентировочно можно считать, что для того, чтобы обогреть
    10 м2 помещения, где нет отопления, а потолки достигают до 3 м высоты,
    нужен 1кВт мощности. Расчёт производится для капитальных зданий,
    имеющих мощную теплозащиту стен и потолка, но он неприменим для
    временных конструкций с тонкими железными стенками, типа ангара или
    ларька, потому что они не удержат тепло.  В том случае, когда тепловую
    завесу собираются установить в помещении, которое хорошо отапливается,
    вполне возможно остановиться на модели завесы, мощность которой очень
    мала, так как обогревать помещение с помощью тепловой завесы не
    требуется. Главным параметром, который характеризует защитные свойства
    воздушного потока, является скорость воздушной струи, а температура
    воздуха никак не учитывается. Мощность тепловой завесы в её основные
    характеристики не входит, являясь только дополнительным параметром.

    Управление тепловой завесой
    Управление тепловой завесой осуществляется с помощью двух
    переключателей, один из которых служит для включении вентилятора, а с
    помощью другого переключателя  приводятся в действие нагревательные
    элементы. Дополнительно к ним, на ряде тепловых завес устанавливаются
    мощности нагрева, имеющие  две или три ступени, и переключатели для
    двух скоростей вентилятора. Пульт управления выполняется, как
    стационарным, так и выносным. Встроенный пульт применяется для
    управления небольшими тепловыми завесами на стандартных дверных
    проёмах, с таким расчётом, чтобы его кнопки были доступны без лишних
    усилий.  Областью применения выносных пультов являются промышленные
    здания, где они устанавливаются в любом месте, лишь бы ими было удобно
    пользоваться.

    Дополнительно к пульту, часто ставят термостат. Функцией термостата
    является  отключение нагревательных элементов или всей тепловой завесы
    тогда, когда в помещении будет достигнута заданная температура.

    Установка тепловой завесы
    Тепловые завесы, по способу установки, разделяют на горизонтальные и
    вертикальные. Большей частью, применяется горизонтальная установка
    тепловых завес сверху дверного проёма. Но иногда возникают ситуации,
    когда горизонтальную установку осуществить невозможно, или не имеет
    смысла. В этом случае, прибегают к установке вертикальной тепловой
    завесы, которая создаётся сбоку от проёма. При этом надо учесть, что по
    длине вертикальная тепловая завеса должна составлять не меньше длины самого проёма, для которого выполняется защита. Остальные
    параметры вертикальной тепловой завесы ничем не отличаются от
    параметров горизонтальной.

    Источник

    Тематические статьи

    highlogistic.ru

    Электрическая тепловая завеса: устройство и принцип работы

    В период зимних холодов мы стараемся максимально утеплить свое жилье или место работы. Наращивать мощность обогрева бесконечно нельзя, так ведь и в трубу вылететь недолго, поэтому зимой в полный рост встает проблема сохранения тепла – заклеиваются окна и форточки, плотно закрываются двери и т.д. Но что делать, если специфика помещения требует держать двери раскрытыми постоянно, либо часто их раскрывать? Это нередко необходимо в кафе, ресторанах, магазинах, автосервисах, а также в загородном доме или на даче. Именно для таких случаев предназначена электрическая тепловая завеса.

    Электрическая завеса над дверным проемом

    Как работает тепловая завеса

    Принцип действия тепловой завесы или теплоотсекателя, как еще называют это устройство, достаточно прост. Тепловая завеса отделяет воздух внутри помещения от воздуха снаружи с помощью… воздуха. Известно, что воздух является отличным теплоизолятором. Если вы достаточно серьезно занимались проблемой утепления помещения, то наверняка обращали внимание, что практически всегда утеплитель представляет собой либо пенообразный материал, то есть воздух (иногда другой достаточно инертный газ), заключенный в слое вязкого полимера, либо волокнистое вещество, то есть, опять же воздух, удерживаемый ворсом. По тому же принципу действует и одежда, удерживая воздух волокнами ткани или меха. Двойные рамы греют значительно лучше обычных, так как внутри них заключен воздух.

    Тепловая завеса также использует воздух в качестве теплоизолятора, но при этом не заключает его ни в какой материал. Отделителем помещения от внешнего пространства служит стена чистого разогретого воздуха.

    Как это возможно? Давайте разберемся на примере воды, это удобнее, так как воду моно видеть невооруженным глазом. Можно ли создать водяной столб? Включите кран, и вы увидите столб постоянно движущейся воды. «Растяните» кран в широкую щель, и вместо столба вы получите водяную стену.

    Точно так же действует горизонтальная тепловая завеса, создавая теплоизолирующий заслон из непрерывно движущегося воздуха. Разница состоит в том, что воздух сам по себе «падать» не может, движение воздуху приходится придавать принудительно с помощью мощного вентилятора.

    Принцип работы устройства

    Конечно, воздух тепловой завесы входит в соприкосновение с воздухом внутри помещения, придавая движение и ему, и, вследствие этого движения, постоянно с ним перемешиваясь. Если воздух тепловой завесы будет холоднее воздуха в помещении, то постоянное подмешивание во внутреннее пространство холодного воздуха будет источником температурного дискомфорта у тех, кто находится внутри этого помещения. Чтобы этого не случилось, воздух тепловой завесы подогревается.

    По способу нагревания воздуха тепловые завесы бывают электрические и водяные.

    Тепловая завеса – теплоизолирующий, а не обогревательный прибор, нагревание воздуха не ставит своей задачей полноценный обогрев помещения, поэтому не стоит гнаться за избыточной мощностью тепловой завесы, это приведет только к излишним затратам.

    Как правильно выбрать электрическую тепловую завесу?

    Для эффективного использования тепловой завесы необходимо, чтобы основные параметры прибора полностью отвечали специфике конкретного помещения. Параметры, по которым осуществляется выбор прибора тепловой завесы следующие:

    • Размер. С размером все достаточно просто, ширина создаваемой прибором завесы должна с запасом перекрывать изолируемый проем. Если ширина завесы будет недостаточной, то по краям образуются «щели», которые только ускорят выход холодного воздуха. На рынке представлены теплозавесы размерами от метра до двух, поэтому с выбором прибора необходимой ширины проблем возникнуть не должно.
    • Производительность (воздушная мощность, прокачка) – главный параметр, характеризующий эффективность тепловой завесы. Производительность тепловой завесы выражается в объеме воздуха, который прибор способен пропускать через себя за единицу времени, и выражается в кубометрах за час (м3/ч). Скорость, придаваемая вентилятором прибора воздуху обратно пропорциональна расстоянию от прибора. То есть, если прибор тепловой завесы подвешен на высоте 2м и «дует» со скоростью 8м/с, то у пола скорость воздуха упадет до 2м/с. Поэтому крайне важно выбрать прибор достаточной мощности, в противном завеса просто не перекроет проем сверху донизу, внизу проема останется «лаз» для холодного воздуха, который будет проникать в помещение.

    Производители рекомендуют для перекрытия завесой проема стандартной высоты (2-2,5м) купить прибор производительностью 700-850 м3/с. Однако стоят приборы такой мощности недешево. А если, к тому же, учесть, что ширина дверного проема в крупном торговом или развлекательном центре составляет, как правило, 2,5-3м (нередкою, еще больше), цена оснащения тепловой завесой надлежащей мощности каждого входа и выхода может перевалить далеко за тысячу у.е.

    Значительно сэкономить средства помогают дополнительные способы удержания тепла, одним из которых является оборудование тамбуров. В этом случае можно использовать тепловую завесу меньшей мощности, препятствовать проникновению воздуха будет воздушный слой тамбура. Он же послужит дополнительным теплоизолятором – огромной двойной рамой.

    Автоматические двери помогут сэкономить средства

    Отличные результаты экономии достигаются с помощью установки автоматических дверей. Обычно это делают в случае установки вертикальной тепловой завесы, но можно совместить автоматическую дверь и с горизонтальной моделью. Зачем «гонять» завесу непрерывно, если можно включать ее именно тогда, когда она необходима, а в остальное время утечку тепла и проникновение холода пусть «отсекает» дверь. Необходимо обеспечить синхронизацию системы включения электрической завесы с автоматикой открывания двери. Специалисты рекомендуют настраивать системы автоматического включения так, чтобы запуск тепловой завесы происходил немного ранее начала открывания двери. Это даст время на преодоление естественной инертности воздуха, и к моменту, когда дверь полностью раскроется, движение воздуха сформирует полноценный заслон.

    Наилучший вариант дополнительной теплоизоляции состоит в комбинировании двух предыдущих способов, то есть – в оснащении тамбура автоматическими дверями. Создается настоящий термоизолирующий воздушный шлюз. Для усиления эффекта тамбур оборудуется двумя парами дверей. В часы пик это сокращает время, в которое открыты двери одновременно с двух сторон тамбура. В более спокойную, не «пиковую» часть дня блокируют двери, расположенные «накрест» друг от друга. Такая схема позволяет избежать сквозного тока воздуха.

    Стеклянный тамбур — эффективно и эстетично

    Избыточная мощность тепловой завесы также нежелательна. В этом случае прибор сам становится источником сквозняка. Данный момент актуален для небольших помещений.

    • Тепловая производительность – не настолько важный параметр, так как задача обогрева помещения на тепловую завесу не возлагается. При выборе нужно обратить внимание на тип электрического нагревательного элемента. В недорогих моделях эту роль играет спираль, которая обладает повышенным расходом электроэнергии при меньшей мощности, что связано с меньшей площадью ее поверхности. Лучше выбрать тепловые завесы, в которых нагревательным элементом служит трубчатый электронагреватель (ТЭН). Большая стоимость быстро окупится, благодаря меньшему расходу электричества.
    • Способ управления. Тепловая завеса может быть оснащена системой дистанционного управления. Электронный блок включения-выключения поможет интегрировать прибор в систему централизованного управление зданием.

    При покупке электрической тепловой завесы обязательно нужно убедиться, что данная модель предоставляет возможность раздельного управления турбиной и нагревом. Отключение нагрева позволит использовать воздушно-тепловую завесу летом для изоляции от уличного зноя охлажденного кондиционером воздуха.

    Данное устройство эффективное как зимой так и летом

    Дополнительной экономии в период межсезонья позволяют добиваться модели вертикальных и горизонтальных тепловых завес с возможностью варьирования интенсивности нагрева. Термостатический блок автоматически отключит нагрев тогда, когда необходимость в нем исчезнет.

    • Устройство вентилятора (турбины). Если вы хотите купить прибор для создания завесы от метра и более, обязательно нужно уточнить устройство турбины, осуществляющей «прогон» воздуха. Турбина может быть сплошная, во всю длину корпуса, приводимая в движение расположенным сбоку двигателем. Такое устройство предпочтительнее, но бывают варианты приборов, в которых двигатель расположен посередине и приводит в действие две расположенных по бокам турбины. В таком случае в верхней части завесы будет разрыв – мертвая зона, через которую будет уходить тепло.
    • Вертикальная или горизонтальная схема. Вертикальная завеса устанавливается сбоку от проема, движение воздуха осуществляется не сверху вниз, а сбоку. Вертикальными приборами тепловой завесы целесообразно оснащать проемы, ширина которых значительно превышает высоту. Ни в коем случае нельзя устанавливать вертикально приборы, рассчитанные на установку в горизонтальном положении. Несвойственное положение может привести к перекосу механики прибора и выходу его из строя. Используйте при необходимости вертикальные либо универсальные модели.

    Как правило, прибор вертикальной схемы установки не перекрывает завесой весь проем по высоте, поэтому их установку обычно сочетают с оснащением проема автоматическими дверями.

    Также перед выбором конкретной модели не забудьте поинтересоваться отзывами.

    Если вам необходимо оснастить вертикальной или горизонтальной тепловой завесой промышленное или складское помещение с большими, постоянно открытыми проемами, возможно, вам нужно обратить внимание на промышленные электрические или водяные модели тепловых завес.

    Учет всех важных параметров при приобретении устройства тепловой завесы, поможет вам наиболее эффективно сохранить тепло, либо уберечься от жары.

    klivent.biz

    принцип работы и как выбрать

    Качественный, эффективный обогрев помещений и их утепление являются первоочередной задачей в холодное время года. Не менее важным является сохранение тепла в здании. В закрытых помещениях, с хорошо утепленными стенами, дверьми и окнами, всегда можно создать необходимый микроклимат при наименьших затратах. Но, как быть в зданиях, где двери должны быть постоянно открыты, либо их приходится часто открывать. Это могут быть как места общественного пользования, супермаркеты, спортивно-развлекательные комплексы, так и загородные частные дома. Именно в этих случаях прекрасно зарекомендовала себя электрическая тепловая завеса, предназначенная для создания стойкого теплового барьера между холодным уличным и теплым воздухом внутри помещения.

    Тепловая завеса является исключительно теплоизолирующим устройством, которое не используется для обогрева зданий. Основная задача – сохранение необходимого комфортного микроклимата в помещении и создание наилучших условий для эффективной работы основной обогревательной системы. Такие агрегаты являются универсальными и могут использоваться в жаркое время года для создания защитного барьера от горячего уличного воздуха.

    Содержание статьи

    Принцип работы

    Тепловую завесу иначе называют теплоотсекателем. По типу подогрева воздуха тепловые завесы подразделяются на электрические и водяные.

    Принцип действия электрической системы основан на разделении в помещении зон холодного и теплого воздуха при помощи тепловентиляторов. То есть, разделение двух воздушных зон происходит благодаря самому воздуху.

    Любые теплоизоляционные материалы заключают в себе воздух, удерживают его и создают тем самым надежный утепляющий слой. По этому принципу действуют утеплители из пенополиуретана, полистирола и волокнистых материалов. За счет нескольких прослоек может быть достигнут максимальный утепляющий эффект. На том же принципе основано действие двойной конструкции оконных рам, содержащих внутри воздух.

    Теплоотсекатели разделяют внутреннее пространство от внешнего (уличного), создавая стену разогретого воздуха. Принцип действия такой завесы можно рассмотреть на примере широкой водяной струи, падающей вниз. Это и есть та стена, которая разделяет пространство. Также действует и тепловая завеса. Здесь теплоизолирующий заслон создается за счет непрерывного нагнетания воздуха. Теплоотсекатели подают воздух горизонтально, вертикальное движение воздушной массы создается принудительно мощным вентилятором.

    Нагнетаемый воздух теплоотсекателя постоянно входит в контакт с воздушным пространством помещения и смешивается с ним. Для поддержания в помещении комфортного микроклимата, проходящий через тепловую завесу воздух, подогревается. Это исключает потерю тепла и устраняет дискомфорт у людей, находящихся в помещении.

    Как выбрать

    Любое электронное устройство имеет свои параметры и характеристики работы. От точного расчета условий использования и правильного выбора зависит качество работы и срок эксплуатации техники. Тепловая завеса подбирается в каждом конкретном случае. При этом основные характеристики устройства должны полностью соответствовать специфике помещения.

    Важные параметры, на которые стоит обратить внимание при выборе тепловой завесы электрической.

    Производительность

    Этот параметр, определяемый воздушной мощностью и прокачкой тепловой завесы, является главным для эффективной работы устройства. Производительность выражается способностью прибора пропустить определенный объем воздуха за определенное время – м3/ч (кубометр за час). Скорость нагнетаемого воздуха падает по мере удаления от прибора.

    К примеру, если устройство закреплено на высоте 2,5м и скорость выдуваемого воздуха 8м/с, то внизу эта скорость будет около 2м/с. Очень важно выбрать тепловую завесу такой мощности, чтобы полностью перекрыть входной проем. Это избавит от ненужной потери тепла через нижнюю «щель» в завесе.

    Исходя из общих рекомендаций производителей, при стандартной высоте помещения 2-2,5м, требуемая мощность 700-850 м3/с.

    Допустимый размер

    Этот параметр напрямую зависит от размеров изолируемого проема. Ширина теплозавесы должна перекрывать ширину рабочего проема с некоторым запасом. При несоблюдении этого требования по краям зоны образуются щели, через которые холодный воздух будет поступать в помещение, что увеличит, а не снизит, теплопотерю. Производственные размеры теплоотсекателей от одного до двух метров.

    Тип электрического нагревателя

    Тепловая завеса не предназначена для обогрева, именно поэтому тепловая производительность не является основополагающей характеристикой этой климатической техники. В недорогих моделях нагревательным элементом служит спираль. При достаточно высоком потреблении электроэнергии она обладает малой мощностью из-за небольших размеров.

    Рекомендуется выбирать тепловые завесы электрические с трубчатым электронагревателем (ТЭН). Высокая стоимость на такие агрегаты быстро окупается, благодаря максимальной производительности при малом расходе электроэнергии.

    Способ управления устройством

    При выборе необходимо обратить внимание на оснащение тепловой завесы выносным (дистанционным) пультом управления и электронным блоком включения. Наличие такого блока позволяет интегрировать теплоотсекатель в общую централизованную систему управления помещением.

    Раздельное управление нагревом и вентилятором

    Это важное условие при покупке данного устройства. Отключив нагрев в теплое время года, можно использовать тепловую завесу для изоляции горячего воздуха, поступающего с улицы, от охлажденного воздуха в здании при работающем кондиционере.

    Как сэкономить средства

    Тепловые завесы – мощные приборы, создающие надежную и качественную защиту помещения от проникновения холодного воздуха. Цена на такую климатическую технику достаточно высокая. А если учесть то, что в больших помещениях (супермаркеты, развлекательные центры) ширина входного проема значительно больше двух метров, то и затраты на покупку теплоотсекателей оказываются слишком большими.

    В целях экономии средств применяют дополнительные способы удержания тепла в помещении:

    • Оборудование тамбуров. Дополнительное входное помещение небольших размеров поможет удержать тепло и создаст дополнительную теплоизоляцию по типу огромной двойной рамы. Эта мера позволит установить тепловую завесу с меньшей мощностью и сэкономить средства.
    • Установка автоматических дверей. В большинстве случаев их устанавливают в зданиях с вертикальной тепловой завесой. Но, есть варианты использования автоматических дверей и с горизонтальными моделями теплоотсекателей.
    • Автоматические двери устраняют непрерывную утечку тепла, при этом нет необходимости в постоянной работе тепловой завесы. Для достижения максимального теплоизоляционного эффекта необходимо синхронизировать работу системы включения электрической завесы и автоматики, управляющей открытием входных дверей. По рекомендациям специалистов запуск тепловой завесы должен происходить на несколько секунд раньше начала автоматического открывания дверей. Благодаря этому создается дополнительное время для преодоления инертности воздуха и при полном открытии двери будет получен максимальный эффект от воздушной завесы.
    • Комбинированный вариант – установка в тамбуре автоматических дверей, что позволяет получить полноценное теплоизолирующее воздушное пространство. Эффект может быть усилен установкой нескольких дверей. В часы пик это создает максимальную проходную способность и сокращает время. Хорошую экономию тепла дает и настроенная блокировка дверей, расположенных напротив друг друга. В непиковые часы такие двери автоматически отключаются, что исключает потерю тепла из-за сквозного протока воздуха.
    • Применение устройства необходимой мощности. Неправильно рассчитанная избыточная мощность тепловой завесы в помещениях небольшой площади может стать причиной сквозняка и неоправданной расточительности в средствах.
    • Варьирование интенсивности нагрева. В период межсезонья нет необходимости в работе тепловой завесы на полную мощность. В моделях с возможностью варьирования интенсивности нагрева, автоматическое отключение подогрева выполняет электронный термостатический блок

    Дополнительные рекомендации при выборе тепловой завесы:

    • Выбор устройства с нужным вентилятором (турбиной). При необходимости создания воздушной завесы шириной более одного метра, следует уточнить устройство вентилятора. Именно он делает «прогон» воздуха и его подачу. Предпочтительными являются агрегаты со сплошной турбиной, расположенной по всей длине корпуса. В движение ее приводит двигатель, находящийся сбоку устройства.
    • Есть модели, в которых двигатель расположен по центру, а две турбины по его бокам. При подаче воздуха это создает мертвую зону в верхней части завесы, через которую идет потеря тепла. Такие тепловые завесы менее эффективны и экономны.
    • Выбор устройства по схеме подачи воздушной завесы. Существует два типа конструкции тепловой завесы: с вертикальной подачей воздуха и горизонтальной.
    • В вертикальной завесе подача воздуха осуществляется сбоку от проема, а не снизу вверх. Такие агрегаты рекомендуется устанавливать в помещениях, где ширина проема гораздо больше его высоты. Внимание! Нельзя устанавливать вертикально теплоотсекатель, предназначенный для горизонтальной установки. Такое положение приведет к неправильной работе механики и быстрой поломке прибора.
    • Тепловая завеса горизонтального типа устанавливается над дверным проемом и является самой распространенной и востребованной.
    • Выбор универсальной модели. Если нет определенных приоритетов при выборе схемы, рекомендуется приобретать универсальные модели как с вертикальной, так и горизонтальной воздушной подачей.
    • Промышленные модели электрической тепловой завесы. При необходимости установки теплового барьера в складских и промышленных помещениях с постоянно открытыми проемами, выгоднее всего устанавливать промышленное оборудование.

    Тепловая завеса, подобранная с учетом всех необходимых параметров и условий эксплуатации, поможет значительно экономить расходы на качественный обогрев помещения и сохранить в любое время года комфортную температуру внутри здания.

    udobnovdome.ru
