Тепловую завесу нельзя повесить просто так, как вам угодно. Здесь должно выполняться правило, согласно которому, около трети всего воздушного потока от завесы, должно уходить наружу.

Чтобы не наделать ошибок, придерживайтесь рекомендаций на рисунке ниже.

При необходимости, в целях регулировки, изменяйте угол наклона аппарата.

Если упустить данный факт и подбирать аппарат, только руководствуясь шириной и тепловой мощностью строго по м2, то завеса не будет справляться со своими обязанностями.

Когда у вас в помещении есть вторая дверь или открытый проем без завес, то весь эффект отсечения холодных потоков будет нивелирован. В этом случае изначально нужно выбирать тепловую завесу с запасом по мощности.

Хотите хоть как-то сэкономить и не переплачивать за эл.энергию? Тогда поставьте и подключите завесу через концевой выключатель.

Что это такое? Это специальный выключатель, который замыкает свои контакты при открывании дверей. Зашел посетитель — завеса включилась. Закрыл за собой дверь — автоматически выключилась.

Многие до сих пор заблуждаются, предполагая, что установив завесу, у них в помещении сразу станет тепло. Запомните, что это в первую очередь не отопительный, а отсекающий прибор.

Его задача отсечь холодный воздух с улицы и не дать температуре в помещении упасть за счет перемешивания с наружными потоками. Тепловая завеса не повысит вам температуру внутри, если у вас все плохо с отоплением и нет других источников обогрева.

Также не стоит ее путать с тепловой пушкой. У них совершенно разные скорости обдува и нагнетания температуры.

Ну и не допускайте ошибку думая, что данный прибор предназначен только для зимы, а летом он будет бесполезен. Если уж купили этот аппарат, то используйте его по максимуму и в летние жаркие деньки.

Выше описывались варианты такого применения.

Статьи по теме

для чего нужна, как выбрать (подобрать)

Тепловая воздушная завеса нашла широкое применение в качестве дополнительного источника тепла для различных административных и промышленных зданий, помещений кафе и ресторанов и т.д. Данные устройства иногда монтируют даже в жилых домах. В статье вы подробнее прочитаете, для чего нужна тепловая завеса, какие она имеет достоинства и недостатки, как провести её монтаж и т.д.

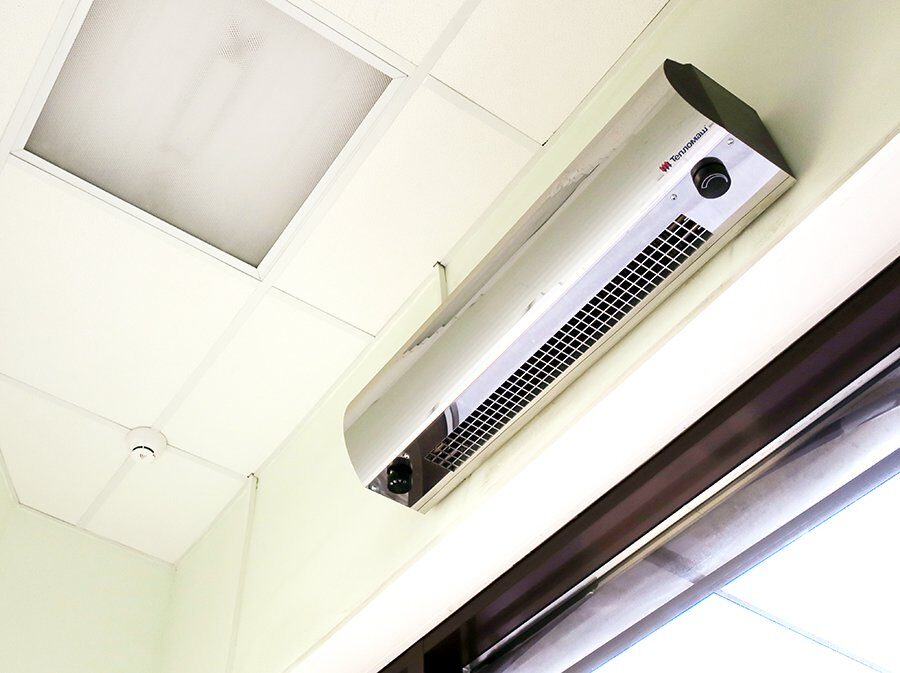

Тепловая завеса над входной дверью

Особенности тепловой завесы

Тепловая завеса представляет собой длинный вентилятор, который создаёт плоский и мощный поток тёплого воздуха. Его основная функция состоит в создании невидимого препятствия для проникновения холодных воздушных масс в помещение. Воздушно тепловая завеса – это как закрытая дверь в тех зданиях, где есть всегда большой поток людей и дверь постоянно открывается и закрывается.

Особенно важна тепловая завеса ресторанах, магазинах, проходных, холлах бизнес-центров, метрополитенах. Установить тепловую завесу можно и для дома, для дачи, для гаража.

Что касается места монтажа – над дверью или над окном. Завеса не позволяет теплу исчезать из помещения при постоянно открытой входной двери долгий промежуток времени.

Конструкция и принцип работы

Главный элемент в конструкции данного устройства – это воздуховод. Именно он равномерно распределяет воздушный поток. Направление воздуха под конкретным углом в 40° в плоскости входа происходит из-за специальных направляющих пластин, которые установлены на воздуховоде.

К тому же, в обязательном порядке в конструкции есть элемент нагрева, вентиляторы и фильтры.

В функционировании тепловой завесы нет ничего сложного для понимания. Высокомощный вентилятор, который установлен в конструкции, создаёт сильный поток тёплого воздуха.

Данный поток создаёт завесу, не дающую внутренним и наружным воздушным массам смешиваться. Таким образом, температура в помещении остаётся стабильной.

Стоит сказать, что цена на рассматриваемую конструкцию относительно высокая, если сравнивать со стоимостью классических радиаторов и кондиционеров, однако мощностные характеристики и эффективность поддержания стабильной температуры отлично окупает вложения.

Принцип работы тепловой завесы NeoClima ТЗТ-1820

Плюсы и минусы

Описание положительных характеристик тепловых завес можно сделать в следующих пунктах:

1. Защищают здания от проникновения холодных воздушных масс, насекомых, пыли снаружи.
2. Поддерживают благоприятный микроклимат в помещении.
3. Бесшумная работа.

Автоматическая регулировка – безусловное достоинство и отличительная особенность тепловой завесы, вне зависимости от конструктивных особенностей и широты её возможностей.

Настройку тепловой завесы можно проводить довольно просто. Можно регулировать время спуска и прекращения работы двигателя вентилятора, устанавливать интенсивность обогрева и т.д.

Как видно, бесшумная тепловая завеса имеет много достоинств, однако стоит сказать и о недостатках:

• устройство относительно сложно монтируется;
• для водяного типа обязательно подключение к сети центрального отопления;
• значительное потребление электроэнергии.

Виды

Тепловые завесы различают в зависимости от типа энергоисточника и от вида элемента нагрева.

Исходя из источника энергии, выделяют следующие виды рассматриваемых устройств:

1. Электрические. В такой конструкции воздух проходит через электронагреватель. Достоинство электрической тепловой завесы в универсальности для любого типа помещений, в простоте монтажа. Это компактная воздушно тепловая установка с основным недостатком – высоким потреблением электричества.
2. Водяные. В данных приборах функцию нагрева взяли на себя водяные калориферы, которые являются наиболее экономичными устройствами. В то же время стоят водяные завесы относительно дорого, как и работы на их установку. Обычно такие приборы монтируются в промышленных зданиях.
3. Газовые. Устройства газового типа являются новинками и были созданы в качестве альтернативного оборудования. Если установить электрическую завесу или водяную невозможно – на помощь приходит газовая завеса. Веское преимущество устройства – высокая экономичность электроэнергии, а также плотность и стабильность потока воздуха. Недостаток кроется в возможности аварийной ситуации в случае неправильного монтажа либо эксплуатации.

В зависимости от встроенного элемента нагрева, выделяют следующие тепловые завесы:

1. Спиральные. Устройство со спиралью стоят недорого, и в то же время такой вариант имеет недолгий срок службы и не пользуется популярностью.
2. ТЭНовые. Такие тепловые завесы безопасны и имеют долгий эксплуатационный период. Устройства отапливают большую площадь и имеют средний ценовой диапазон.
3. Со ститч-элементами. Данные приборы являются самыми новыми на рынке обогревательного оборудования. Ститч – элементы имеют уже две трети современных теплозавес. Данный вид очень быстро нагревает и выдаёт воздух, но стоимость на такие тепловые завесы в пару раз выше спиральных приборов и приборов с трубчатым электрическим нагревателем.

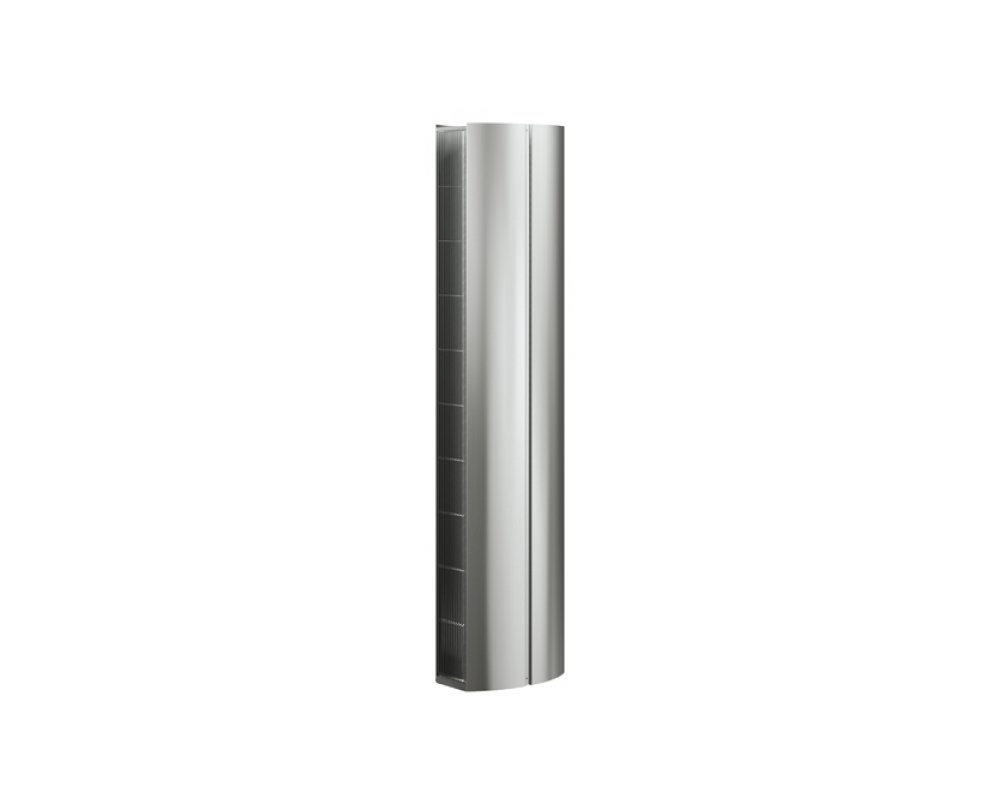

Вертикальная тепловая завеса возле входной двери

Устанавливаться тепловая завеса может разными способами. Таким образом, выделяют следующие типы этих устройств:

1. Горизонтальные. Это практичные приборы. Большая часть инновационных разработок происходит именно в данном направлении. Монтаж таких устройств осуществляется прямо над дверью либо над оконным проёмом.
2. Вертикальные. Производиться тепловые завесы такого типа изначально начали для решения сложных задач. Монтируются вертикальные устройства тогда, когда установить горизонтальные тепловые завесы нет возможности. Монтаж производится сбоку проёмов. Такие боковые приборы могут быть полезны, если:
   – в помещении установлены натяжные потолки;
   – есть небольшой зазор между потолком и верхней линией проёма.

Чтобы установка была проведена качественно, а вертикальный прибор функционировал рационально, ответственно отнеситесь к замерам проёма. Помните, что длина устройства должна быть минимум ¾ от высоты проёма.

Установка тепловой завесы

Установку данного оборудования лучше поручить профессиональным работникам. Только они в силах провести монтаж качественно и сделать подключение тепловой завесы надёжным. Обычно фирмы, которые осуществляют данные устройства, предлагают и услуги монтажа.

Мастер всегда изначально проведёт проверочные работы, осмотрит завесу на целостность и на соответствие комплектации (в комплект должны входить кронштейны, позволяющие направлять воздушные потоки). Устанавливаться приборы могут двумя способами – горизонтально и вертикально.

Устройство выпускается с гибким кабелем, также есть вилка, оснащённая заземлением. При проведении стационарного подсоединения (без использования вилки) нужно осуществлять работу через центральный выключатель с воздушным зазором, со значением более трёх миллиметров. Подключение данной теплозавесы может проводить только профессиональный электрик при соблюдении всех необходимых правил.

При монтаже используются особенные провода. На участке ввода кабеля в устройство берутся особенные кольца уплотнения, необходимые для хорошей защиты.

Перед подключением устройства, необходимо установить правильный процесс работы вентиляции в помещении, потому что различные перепады давления могут повлиять на функционирование завесы.

Крепить теплозавесы нужно поближе к проёмам, но не стоит забывать про то, что ширина потока обязательно должна быть по размерам проёма двери.

Монтаж прибора производится только изнутри помещения. Снаружи тепловая завеса может устанавливаться только в том случае, если требуется защита морозильной камеры от перегрева. Скорость воздушного потока и его направление настраивается в момент монтажа, а направлять поток нужно в сторону выхода на улицу.

Как выбрать

Пульт управления для электрической тепловой завесы Ballu BHC-M10-T09

Чтобы выбрать правильную модель тепловой завесы, и чтобы устройство функционировало с полной отдачей и эффективностью, нужно с полной ответственностью подойти к покупке и на этапе планирования провести расчёт воздушно тепловых завес. Подсчёт осуществляется, взяв на заметку следующие параметры:

1. Длина устройства.
2. Расчёт мощности отопления.
3. Скорость воздушного потока.
4. Тип монтажа.
5. Принцип управления.
6. Источник тепла.

Также перед тем, как приобрести тепловые завесы, стоит узнать про существующие виды этих устройств и основные критерии выбора. Таким образом, вы быстро примете решение и купите качественное оборудование.

Подбор тепловой завесы начинают с общего осмотра помещения, где будет проводиться установка. Нужно провести замер места монтажа:

1. Ширина. Первый параметр – ширина, нужно сделать замер двери или окна (в случае установки горизонтальной конструкции). Помните, что длина устройства должна быть такой же, либо немного больше ширины проёма. Если ширина выше двух метров (имеется в виду максимальная длина завесы), то логично будет поставить несколько устройств.
2. Длина. Этот параметр измеряется на окнах или дверях, если завес будет находиться в вертикальном положении. Часто устройство такого типа монтируют тогда, когда в помещении есть натяжные потолки. Длина тепловой завесы в данном случае должна быть минимум ¾ длины проёма двери.
3. Объём помещения. Соответственно, чем больше объём помещения, тем больше мощности должна иметь завеса. Вообще расчёт проводится специалистом, однако не составит сложности подсчитать нужный мощностной уровень самому.
4. Тип помещения. Будет ли это квартира или дом либо общественное здание типа супермаркета. Приборы высокой мощности логично будет установить в объёмных помещениях с большой проходимостью людей. Устройства с более низкой мощностью могут быть для жилого помещения. Желательно, чтобы присутствовал терморегулятор для тепловой завесы, что будет подсоединяться к системе и корректировать температуру.

При выборе модели устройства, обратите внимание на модели таких известных производителей завес, как Баллу, Фрико, Неоклима, Тропик, Тепломаш, Зилон, Тимберк.

При покупке тепловой завесы обратите внимание на модели с датчиком температуры, пультом управления, терморегулятором и другим полезным оснащением.

Теперь вы знаете про виды тепловых воздушных завес, их правильную установку, об их плюсах и минусах и о том, как подобрать качественное устройство.

Как свидетельствуют отзывы, тепловая завеса – это высокофункциональное и надёжное оборудование, которое в силах создать благоприятный микроклимат даже в больших помещениях.

Электрическая тепловая завеса: виды, выбор, подбор параметров

Для нашего сурового климата эффективное отопление — средство для выживания. Ни больше, ни меньше. Особенно важна эффективность в период самых низких температур. Двери открываются всего-то на считанные секунды, но температура падает ощутимо. Решить эту проблему может электрическая тепловая завеса. Это устройство отсекает поток холодного воздуха, не позволяя ему проникать в помещение.

Что такое воздушная завеса

Мы часто сталкиваемся с воздушной завесой при посещении магазинов, офисов и т.д. Иногда при входе нас обдувает плотный поток воздуха. Иногда он той же температуры, иногда — теплый (зимой), иногда — прохладный (летом). Это и есть результат работы тепловой завесы. Она создает направленный поток воздуха, который не дает наружному воздуху попадать внутрь. Если в устройство встроен нагреватель, называют его воздушная тепловая завеса.

Воздушная тепловая завеса, по сути, тот же тепловентилятор только специфической формы. Этот прибор также состоит из нагревательного элемента и турбины вентилятора. Вот только и нагреватель, и турбина более длинные, так как устанавливается этот девайс над дверью или сбоку от нее и для гарантированного отсечения наружного воздуха необходимо, чтобы воздушный поток перекрывал весь проем.

Виды тепловых завес

Нагревательный элемент в тепловой завесе может быть водяным или электрическим. Водяной — система труб, по которым бежит горячая вода. Электрический бывает двух видов — оребренный ТЭН (трубчатый электронагревательный элемент), керамический нагреватель или спираль. Можно найти и модели с газовыми нагревателями, но они только производственного использования.

Водяные тепловые завесы более экономичны в эксплуатации, но громоздки и сложны в установке. Поэтому чаще используют электрические завесы. Их проще установить над дверью, хотя для подогрева воздуха они расходуют много электроэнергии. Электрические тепловые завесы питаться могут от сети 220 В или от 380 В.

Однако, расходы на компенсацию теплопотерь при попадании холодного воздуха внутрь помещения гораздо выше. Поэтому установка тепловой завесы, работающей от электричества, позволяет сэкономить на отоплении. Это оборудование оправдывает себя, если двери в помещение открываются не реже 5 раз в день или они остаются открытыми не менее 40 минут в день.

По способу установки тепловые воздушные завесы могут быть вертикальными и горизонтальными. Вертикальные ставятся по бокам (может быть одна или две), горизонтальные — над дверным проемом. Обратите внимание, горизонтальные модели нельзя крепить вертикально. Установленные в них подшипники не рассчитаны на неравномерную нагрузку, которую создает в таком положении ротор вентилятора. Через несколько месяцев (3-4) подшипники выйдут из строя, завеса перестанет работать. В то же время вертикальные модели можно устанавливать горизонтально. Их подшипники в таком положении работают в «лайтовом» режиме, так как нагружаются намного меньше.

Обычно горизонтальные электрические тепловые завесы монтируются на стене над дверью, но есть также модели с потолочным монтажом. Вертикальный тип чаще всего монтируется на стены, но существуют также колонные модели. К стенам они не крепятся, только к полу. Есть также в корпусе с повышенным уровнем защиты (IP54), что позволяет их использовать в автомойках, саунах, бассейнах.

Определение параметров

Чтобы работа вертикальной электрической тепловой завесы была эффективной, ее длина должна не менее чем на 10 см перекрывать размер дверного проема. При покупке горизонтальной модели, если позволяют размеры стены и кошелек, оптимально выбрать тепловую завесу длиной на 25 см больше ширины проема. И еще: высота потока должна быть не менее высоты проема. В таком случае поток воздуха гарантированно не пропустит холодный и грязный воздух с улицы.

Максимальная длина электрических тепловых завес — 3 метра. Если ширина проема больше, необходимо ставить два прибора, соединенных между собой и установленных одно к другому вплотную.

Модель	Питание	Способ установки	Мощность	Ширина проема /высота установки	Площадь отопления	Расход воздуха	Управление	Цена
Ballu BHC-L15-S09	380 В	горизонтальный	9 кВт	1500 мм	90 м	1050 м3/час	проводной пульт	200$
Timberk THC WS3 5MS AERO II	220 В	горизонтальный	5 кВт	590 мм	50 м	480 м3/час	без пульта	130$
Ballu BHC-L08-T03	220 В	горизонтальный	3 кВт	высота проема 2500 мм	30 м	600 м3/час	без пульта	95$
Ballu BHC-L10-S06-M	220 В	горизонтальный	6 кВт	2500*1000 мм	60 м	700 м3/час	проводной пульт	185$
WWQ TZR-6S	220 В	горизонтальный	6 кВт	2200*1110 мм	60 м	780 м3/час	проводной пульт	110$
Тропик K-2	220 D	горизонтальный	2. 5 кВт	2000*390 мм		130 м3/час	без пульта	55$
NeoClima ТЗС-915	380 В	горизонтальный	9 кВт	2500*1500 мм	90 м	1140 м3/час	проводной пульт	200 $
Hyundai H-AT1-50-UI527	220 В	горизонтальный	5 кВт	2200*800 мм	50 м	480 м3/час	без пульта	85$

Следующий параметр, который можно подобрать — скорость потока или производительность. Если говорить о скорости потока воздуха, то с увеличением расстояния от завесы, она сильно падает. В большинстве случаев, скорости в 2 м/с достаточно для создания стойкой упругой преграды. Но это если в двери не дует сильный ветер. При постоянных ветрах, направленных в дверной проем, скорость должна быть больше. Но точную цифру определит специалист, так как надо учесть еще и сбалансированность вентиляции, разницу температур и т.д.

Можно ориентироваться на производительность. Этот параметр описывает тут же характеристику, но с другой стороны. Требуемая производительность зависит от высоты проема:

• при высоте проема до 2м — 850 м³/ч на один метр длины;
• от 2 до 2,5м — 1200 м³/ч на один метр длины;
• от 2,5 до 3 метров — 1800  м³/ч и больше.

При наличии сильных ветров значение увеличивается. Электрическая тепловая завеса большей производительности, относится к классу полупроизводственных или производственных. Они еще называются высоконапорными. Максимальная высота (или ширина), которую они могут перекрыть — 10 метров.

Управление и безопасность

Электрическая тепловая завеса имеет встроенный электронный блок управления, который контролирует параметры работы устройства. Контролируется скорость движения воздуха, направление его движения, температура потока. Эти параметры задаются с переносного пульта. Кроме того, контролируется температура нагревательных элементов. При достижении максимального значения нагрев отключается. Это значение — порог отключения — задается на производстве и корректировать его нет возможности.

Есть и более сложное управление. Со встроенными датчиками движения, температуры на улице и помещении, скорости ветра. На основании показаний этих датчиков, автоматически выбираются оптимальные параметры работы всех компонентов системы. Это удобно и экономично, но такое управление стоит дорого.

Дополнительные критерии выбора

Чтобы электрическая тепловая завеса работала хорошо, выполняла все свои функции, стоит обратить внимание еще на некоторые особенности и конструктивные моменты.

Электрическая тепловая завеса может быть использована как резервное или дополнительное средство отопления. В качестве самостоятельного отопления она несостоятельна. Во всяком случае, в нашей стране это так.

Популярные модели

Ниже представлены модели, которые получили самое большое количество положительных отзывов покупателей.

Ballu BHC-L10-S06-M (6 кВт)

Характеристики:

• Регулировка мощности: есть
• Уровни мощности: 6000/3000 Вт
• Максимальный воздухообмен: 700 куб.м/ч
• Напряжение: 220/230 В
• Вентилятор: есть
• Вентиляция без нагрева: есть
• Уровень шума: 52 дБ
• Варианты монтажа: настенный
• Установка тепловой завесы: горизонтальная, макс. высота установки 2.50 м
• Габариты (ШхВхТ): 108×15.5×15 см
• Вес: 9.1 кг

Ballu BHC-B10T06-PS (6 кВт)

Характеристики:

• Регулировка мощности: есть
• Уровни мощности: 6000/4000 Вт
• Максимальный воздухообмен: 1100 куб. м/ч
• Напряжение: 220/230 В
• Термостат: есть
• Wi-Fi: нет
• Bluetooth: нет
• Варианты монтажа: настенный
• Установка тепловой завесы: горизонтальная
• Габариты (ШхВхТ): 112.5×19.8×21.5 см
• Вес: 12.8 кг

Timberk THC WS1 9M (9 кВт)

Характеристики:

• Регулировка мощности: есть
• Уровни мощности: 9000/4500 Вт
• Тип нагревательного элемента: ТЭН
• Максимальный воздухообмен: 1160 куб.м/ч
• Напряжение: 380/400 В
• Вентилятор: есть
• Вентиляция без нагрева: есть
• Термостат: есть
• Таймер: нет
• Варианты монтажа: настенный
• Установка тепловой завесы: горизонтальная, макс. высота установки 2.20 м
• Защитные функции: отключение при перегреве
• Габариты (ШхВхТ): 159.7×18.3×12 см
• Вес: 12.8 кг

Тепловая завеса ТЗК

Обозначение

Общие сведения

• Фактическая производительность по воздуху от 2500 до 20000 м3/час (на каждый стояк) с учетом потерь в силовом блоке и раздаточном коробе.

• Тепловая мощность от 8 до 234 кВт.

• Оснащаются электрическими, водяными или паровыми теплообменниками.

• Варианты расположения: вертикальное (одностороннее, двустороннее), горизонтальное.

• Можно устанавливать в проемах с использованием любых типов ворот — распашных, раздвижных, поднимающихся вверх. Площадь проема — от 2 м2 до 40 м2.

• Для осуществления процессов защиты и управления параметрами воздушно-тепловых завес раз­работаны системы автоматического управления.

Назначение и условия эксплуатации

Воздушно-тепловая завеса предназначена для промышленного и гражданского строительства и может применяться как для предотвращения проникновения холодного воздуха в помещения, так и для обогрева помещения.

Воздушно-тепловая завеса предназначена для эксплуатации в макроклиматических районах с умеренным (У) и тропическим (Т) климатом 2-й и 3-й категорий размещения по ГОСТ 15150-90. Температура окружающей среды от -40 °С до +40 °С (+45 °С для тропического исполнения).

В перемещаемом воздухе недопустимы включения, агрессивные к сталям обыкновенного каче­ства, взрывоопасные смеси. Наличие липких, волокнистых и абразивных веществ не допускается.

Комплектация

• Силовой блок (вентиляторно-тепловой) включает в себя: входную сетку, канальный прямоточный вентилятор, блок теплооб­менника (водяной, паровой, электрический).

• Раздаточный короб с воздушными щелями. Раздаточный короб может быть изготовлен из оцинкованной стали или стали обычного качества с последующим нанесением лакокрасочного покрытия. Длина раздаточного короба зависит от размеров проема ворот.

• Мягкая вставка, соединяющая силовой блок и раздаточный короб.

• Глушитель шума типа ГШК — при необходимости, дополнительно устанавливается на входе в вентилятор.

Поставка

Поставка ТЗК осуществляется в разобранном виде:

Основные технические характеристики

* В таблице указана фактическая производительность по воздуху силового блока с учетом потерь в силовом блоке и раздаточном коробе.

При компоновке одного силового блока одновременно с несколькими раздаточными коробами подача воздуха может осуществляться:

• одновременно в несколько коробов, при этом производительность силового блока, указанная в таблице, уменьшается в два раза;

• последовательно в каждый из коробов, при этом производительность силового блока соответствует указанной в таблице.

Габаритные размеры

ТЗК с электрокалорифером		ТЗК с водяным калорифером
	1. Входная сетка 2. Вентилятор 3. Калориферный блок 4. Электрокалорифер 5. Гибкая вставка 6. Раздаточный короб 7. Рама 8. Кронштейн 9. Клеммная коробка		1. Входная сетка 2. Вентилятор 3. Калориферный блок 4. Водяной калорифер 5. Гибкая вставка 6. Раздаточный короб 7. Рама 8. Кронштейн 9. Клеммная коробка

* Размеры Li и I зависят от условий размещения завесы, которые оговариваются в бланке-заказе.

Уточненные габаритные размеры и масса определяются при подборе ТЗК по конкретной поступившей заявке.

Компоновочные варианты исполнения воздушно-тепловых завес

Тепловые завесы ТЗК выпускаются с различной компонов­кой силового блока и раздаточного короба.

Рекомендуемое расположение завес — с вертикальным расположением раздаточного короба. Завесы с горизонтальным расположением короба над во­ротами необходимо устанавливать в исключительных случаях, так как при по­даче воздуха сверху существенно больше вероятность выноса теплого воздуха из помещения, чем при боковой одно- или двусторонней подаче.

Стандартно воздушно-тепловые завесы ТЗК выпускаются с раздаточным коробом, обеспечивающим выход потока из щелей параллельно плоскости ворот. При этом, в случае прорыва холодного воздуха в помещение, большая часть воздуха, подогреваемого в завесе, возвращается в помещение.

Вариант исполнения воздушно-тепловой завесы определяется наличием свободного места в зоне ворот и типом ворот.

Практически, вентиляторно-тепловой блок с водяным или электрическим теплообменником может быть установлен в любом положении и соединен с раздаточным коробом соответствующим переходником.

При выборе варианта необходимо иметь в виду, что для нормальной работы перед вентилятором должно быть свободное пространство не менее диаметра колеса.

При установке завес в помещении, имеющем небольшую высоту потолка, силовой блок может быть соединен с коробом поворотным коленом- завесы уг­ловые А, В.

Особо компактные завесы

При отсутствии свободного места над воротами, используются завесы уг­ловые, особо компактные С, D.

В ряде случаев предпочтительней использовать завесы с одним силовым блоком, работающим на два раздаточных короба — Е, F. Если рядом стоящие ворота открываются поочередно, то в межворотных проемах устанавливаются завесы с одним силовым блоком, рассчитанным для работы с выходом воздуха на одну из сторон — G, Н; или же особо компактный вариант I. В коробах исполь­зуются воздушные клапаны с электроприводом, установленные в закрытое по­ложение при закрытых воротах. При открывании одной из створок ворот, автоматически открывается соответствующий воздушный клапан и включается подача воздуха.

В случае отсутствия свободного места используются особо компактные завесы с вертикальным коробом J или с горизонтальным — К,L_. Воздушно-теп­ловые завесы с паровым теплообменником имеют значительно меньше вари­антов компоновок в силу определенной ориентации калорифера и не могут иметь вертикального расположения силового блока.

Компоновочные варианты исполнения воздушно-тепловых завес

Завесы угловые

Завесы угловые компактные

C). Нагревательный блок в плоскости ворот	D). Нагревательный блок перпендикулярно плоскости ворот

Компоновочные варианты исполнения воздушно-тепловых завес

Завесы двусторонние с одним нагревательным блоком

Завесы в межворотных проемах

Компоновочные варианты исполнения воздушно-тепловых завес

Особо компактные завесы

J). Вертикальное расположение завесы	К). Горизонтальное расположение завесы

Крепление воздушно-тепловых завес ТЗК

Силовой блок и раздаточный короб крепятся независимо друг от друга. Силовой блок для всех типоразмеров изготавливается на единой раме. Установка раздаточного короба не требует специальных фундаментов, крепление осуществляется к несущим конструкциям.

В случае необходимости, силовой блок может быть установлен отдельно от раздаточного короба и соединен с ним воздуховодом. Рекомендуем крепление завес к несущим конструкциям проводить через виброизолирующие прокладки толщиной 10-20 мм.

Системы автоматического управления воздушно-тепловыми завесами

Воздушно-тепловые завесы с электро- и водяным (паровым) подогревом комплектуются необходимой автоматикой для включения/выключения при открывании/закрывании ворот. Завеса комплектуется термостатом для отключения завесы при достижении заданной температуры в зоне ворот после их закрытия.

В конструкции завес с водяным (паровым) обогревом предусмотрена воз­можность работы завесы в качестве воздушного отопительного агрегата.

При использовании паровых теплообменников в тепловых завесах, на входе в теплообменник должен быть установлен электромагнитный клапан для отключения подачи пара при неработающей завесе, за теплообменником должен быть установлен конденсатоотводчик соответствующего номера. Клапан и конденсатоотводчик в комплект постав­ки системы автоматики не входит. В ряде случаев за вентилятором устанавли­вается воздушный перепускной клапан с электроприводом.

Тепловая завеса ТЗК

Тепловая завеса ТЗК предназначена для защиты проемов ворот и дверей в помещении жилого или же промышленного типа от проникновения в них холодного воздуха, а так же и для обогрева помещения. Тепловая завеса ТЗК используется в умеренном климате при температуре от -40 до +40 градусов Цельсия.

Тепловые завесы состоят из раздаточного короба с воздушными щелями, воздушно-тепловых завес, силового блока и мягкой ставки, которая соединяет раздаточный короб и силовой блок

Воздушная завеса повышенной эффективности Текст научной статьи по специальности «Строительство и архитектура»

УДК 697.911

Г. Г. КУСТИКОВ М. А. ТАРАН О. И. УСКОВА

Омский государственный технический университет

ВОЗДУШНАЯ ЗАВЕСА ПОВЫШЕННОЙ ЭФФЕКТИВНОСТИ

Исследована работа боковой воздушной тепловой завесы шиберующего типа, определены оптимальные параметры ее работы. Трехмерное математическое моделирования работы воздушной тепловой завесы реализовано в программе Ansys Fluent. Получены поля температур потоков воздуха внутри и снаружи помещения для различных режимов работы завесы. Применение результатов исследования позволит сократить энергозатраты на работу тепловой завесы.

Ключевые слова: воздушная завеса, моделирование, энергосбережение.

Воздушные завесы предназначены для предотвращения проникновения потоков холодного наружного воздуха, поступающего в здание через открытые дверные проемы. Как правило, площади проемов ворот промышленных зданий достаточно велики, поэтому воздушные завесы являются весьма энергоемкими устройствами. В некоторых случаях затраты тепла на работу воздушной завесы могут превышать затраты тепла на отопление здания, в связи с этим повышение их эффективности позволит существенно повысить энергоэффективность промышленных зданий.

Холодный наружный воздух проникает через открытые проемы под действием перепада давления наружного и внутреннего воздуха. Величина перепада давления зависит от гравитационного напора (зависит от разности температур наружного и внутреннего воздуха, высоты помещения, высоты проема ворот), дисбаланса притока и вытяжки. 1

ворот; V

средняя скорость движения воздуха

в проеме ворот, V = — коэффициент

расхода ворот при бездействующей завесе; рн — плотность наружного воздуха). При работе завесы под действием того же перепада давления ДР через ворота поступает меньшее количество воздуха Ь ,

— я„„

причем отношение расходов

L„

L„

равно от-

ношению коэффициентов расхода Я = —— (|1 —

ПР Цо пр

коэффициент расхода при работающей завесе).

По направлению струи воздушные завесы подразделяются на три вида:

— с направлением струи снизу вверх — через горизонтальную щель, расположенную внизу проема. Нижняя завеса позволяет надежно предотвратить

поступление холодного воздуха в нижнюю часть помещения; на нее расходуется меньше приточного воздуха, поэтому такая завеса является наиболее экономичной и эффективной. Однако существуют и недостатки таких завес, которые выражаются в опасности засорения или заливания осадками воз-духоподающей щели; а также при пересечении проема транспортом перекрывается струя, а холодный воздух прорывается через незащищенную верхнюю часть проема;

— с направлением струи сверху вниз — через горизонтальную щель, расположенную вверху проема. Верхнюю завесу рекомендуется устанавливать в проемах внутренней части помещения, где перепад давлений с двух сторон ограждения постоянен по высоте. Для проемов в наружных ограждениях такая завеса менее подходит, так как вследствие ее установки возникает опасность прорыва холодного наружного воздуха в нижнюю часть помещения;

— с горизонтальным направлением струи — через вертикальную щель, расположенную с одной или с двух сторон проема. Завесы этого вида получили наиболее широкое распространение. Завесы с двусторонней боковой подачей воздуха рекомендуют устанавливать в помещениях с большой шириной ворот.

Как правило, проектировщики применяют типовые конструкции воздушных завес [1]. Расчет типовой воздушной завесы выполняется по методу В. М. Эльтермана [2], который основан на применении закона сохранения количества движения для контура, прилегающего к проему ворот, что позволяет учесть силы реакции наружных ограждений (рис. 1). В. М. Эльтерманом получена расчетная зависимость для коэффициента расхода | пр в виде функции параметров завесы, характеристик проема и разницы давлений между внутренним и наружным воздухом. Дальнейшее развитие этот метод получил в работах [3, 4].

Известны также методики расчета, основанные на анализе взаимодействия плоских струй с набегающим потоком воздуха [5, 6].

Общим недостатков вышеприведенных методов является невозможность определения картины

Рис. 1. К применению уравнения количества движения по В. М. Эльтерману [2]: А, Б, В, Г, Д, К, М, Н — выделенный контур; Р1Г Р2 — давление воздуха внутри и снаружи ворот;

К, — среднее реактивное давление стены; а — угол выпуска струи воздушно-тепловой завесы

течения потоков воздуха вне плоскости проема ворот, что не позволяет получить поля температур и скоростей внутри и снаружи помещения. Эта информация может быть получена с помощью трехмерных методов расчета течений не только в плоскости проема ворот, но также вокруг и внутри здания.

В качестве примера такого исследования можно привести работу [7], в которой приводятся результаты трехмерного моделирования взаимодействия струй воздушной завесы бокового типа с набегающим потоком наружного воздуха.

Целью исследований было определение шибе-рующих свойств воздушной завесы при различных значениях угла и ширины шиберующей струи. Результаты исследований показали, что применение трехмерного моделирования позволяет уточнить требуемые значения коэффициентов расхода для различных режимов работы воздушной завесы и повысить её эффективность. К сожалению, авторы ограничились рассмотрением изотермического режима работы воздушной завесы, в то время как

в большинстве случаев температуры наружного воздуха и шиберующего потока существенно различаются.

Целью настоящей работы была оценка возможности повышения энергоэффективности типовой воздушной завесы с помощью трехмерного моделирования неизотермических воздушных потоков.

В качестве объекта исследования выбрана типовая боковая двусторонняя завеса ЗВТЗ-5 для проема размером 4,2×4,2 м.

Расчеты выполнялись с помощью программного комплекса Ansys Fluent. Предварительный анализ режима течения потоков воздушной завесы показал, что для завесы характерен развитый турбулентный режим течения с относительно небольшими градиентами давления. Для таких потоков хорошие результаты дает применение стандартной k — s модели, которая и применялась в расчетах.

Модель здания (рис. 2) представляла собой пространство размером 12x12x6 (XxZxY), ограниченного адиабатическими стенками. Расчетная область задана размерами 20x20x10 (XxZxY).

Рис. 3. Пример поля температур в нижней зоне помещения при проникании холодного наружного воздуха через завесу

Рис. 4. Пример поля температур в верхней зоне помещения при перегреве

Рис. 5. Поле температур в нижней зоне помещения для модифицированного варианта типовой воздушной завесы

Рис. 6. Поле температур на высоте 1,5 м от уровня пола для модифицированного варианта типовой воздушной завесы

Границы расчетной области выбирались исходя из соображений минимального влияния на структуру потока в окрестностях проема ворот. На границе расчетной области в направлении оси Ъ задавалась температура и скорость воздушного потока. Открытый ворот имеет размеры 4,2×4,2 м. Высота воздуховыпускной щели завесы равна высоте проема, а ширина варьировалась в диапазоне от 50 до 100 миллиметров. На границе воздуховыпускной щели задавалось значение скорости и температуры воздушного потока, а также направление вектора скорости относительно плоскости ворот. Забор воздуха осуществляется из верхней зоны помещения через верхнюю торцевую поверхность завесы в количестве, равном массовому расходу через воздухо-выпускную щель завесы.

Очевидно, что основным критерием эффективности работы тепловой завесы является величина тепловой мощности, которая необходима для обеспечения минимально допустимой температуры 1:в = +16 °С воздуха рабочей зоны при открытом проеме ворот. Вместе с тем необходим также анализ полей температур на различных отметках по высоте, так как вследствие неравномерности поля давлений по высоте проема в нижней части

рабочей зоны помещения может наблюдаться переохлаждение, а в верхней части перегрев. При этом средняя температура воздуха помещения будет в пределах нормы.

На рис. 3 показан пример поля температуры в нижней зоне помещения при проникании холодного наружного воздуха через нижнюю зону воздушной завесы. На рис. 4 показан пример поля температур в верхней зоне завесы при наличии перегрева. В этом случае наблюдается утечка теплого воздуха через завесу наружу, что приводит дополнительному снижению энергоэффективности завесы.

При выполнении расчетов типовой завесы ЗВТЗ-5 расчетная температура наружного воздуха принималась —37 °С, скорость ветра задавалась равной 1 м/с. По результатам расчета завесы по типовой методике [1] получены следующие параметры завесы: ширина воздуховыпускной щели — 0,075 м, расход воздуха через завесу — 14,6 кг/с, тепловая мощность завесы — 582 кВт.

При проведении вариантных расчетов завесы на основе трехмерного математического моделирования изменялась ширина воздуховыпускной щели, расход воздуха через завесу, а также угол направле-

Рис. 7. Поле скоростей на высоте 1,5 м от уровня пола для модифицированного варианта типовой воздушной завесы

ния шиберующего потока относительно плоскости проема ворот. Результаты расчетов показали, что энергоэффективность типовой завесы может быть существенно повышена за счет более рационального выбора конструктивных параметров завесы. Для рассматриваемой тепловой завесы при заданных исходных условий тепловая мощность может понижена с 582 до 480 кВт, т.е. на 18 %. Это достигается изменением угла выпуска шиберующего потока с 30° до 15°, уменьшением ширины воздуховыпуск-ной щели с 0,075 м до 0,06 м при уменьшении расхода воздуха через завесу с 14,6 кг/с до 13,6 кг/с.

На рис. 5 показано расчетное поле температур в нижней зоне помещения на уровне пола для модифицированного варианта завесы. На рис. 6 представлена аналогичная диаграмма для рабочей зоны на высоте 1,5 м от уровня пола.

Из рисунков видно, что данный вариант завесы обеспечивает необходимую температуру воздуха как в средней части рабочей зоны помещения, так и на уровне нулевой отметки. Поле температур равномерное, прорыва холодного наружного воздуха в помещение не происходит.

На рис. 7 показано поле скоростей потоков воздуха на высоте 1,5 метра от уровня пола. Анализ поля скоростей показывает, что поток теплого воздуха не выходит наружу за пределы плоскости дверного проема помещения. Это также хорошо видно на соответствующем рисунке поля температур.

По результатам работы можно заключить, что энергоэффективность типовых завес может быть существенно повышена за счет более рационального выбора их конструктивных параметров на основе применения современных методов трехмерного моделирования течения воздушных потоков.

Библиографический список

1. Справочник проектировщика: Внутренние санитарно-технические устройства. В 3 ч. Ч. 3. Вентиляция и кондицио-

нирование воздуха. Кн. 1 / В. Н. Богословский [и др.] ; под ред. Павлова Н. Н., Шиллера Ю. И. — 4-е изд., перераб. и доп. — М. : Стройиздат, 1992. — 319 с.

2. Эльтерман, В. М. Воздушные завесы / В. М. Эльтерман. — М. : Машгиз, 1961. — 161 с.

3. Стронгин, А. С. Новый подход к расчету воздушно-тепловых завес / А. С. Стронгин, М. В. Никулин // Строительство и архитектура. Сер. Изв. вузов. — 1991. — № 1. — С. 84 — 87.

4. Никулин, М. В. Экспериментальные исследования теплообмена струй воздушных завес / М. В. Никулин, В. К. Савин, А. С. Стронгин // Гидромеханика отопительно-венти-ляционных устройств : межвуз. сб. — Казань : КИСИ, 1991. — С. 14 — 21.

5. Дискин, М. Е. К вопросу о расчете воздушных завес / М. Е. Дискин //. АВОК. — 2003. — № 7. — С. 58 — 66.

6. Марр, Ю. Н. О рекомендуемой высоте установки завес / Ю. Н. Марр, Г. И. Погодин, К. В. Лесохин // Инженерные системы. АВОК Северо-Запад. — 2003. — № 4 (12). — С. 84 — 86.

7. Сергиевский, Э. Д. Математическое моделирование течения в проемах, оборудованных завесами. / Э. Д. Сергиевский, Л. О. Мирошниченко, В. Г. Караджи, Ю. Г. Московко // АВОК. — 2007. — № 1. — С. 26 — 30.

КУСТИКОВ Григорий Григорьевич, кандидат технических наук, доцент кафедры теплоэнергетики. Адрес для переписки: [email protected] ТАРАН Михаил Алексеевич, старший преподаватель кафедры теплоэнергетики. Адрес для переписки: [email protected] УСКОВА Оксана Ивановна, магистрант гр. ТПЭ-511 факультета элитного образования и магистратуры.

Статья поступила в редакцию 11.09.2015 г. © Г. Г. Кустиков, М. А. Таран, О. И. Ускова

Как сделать потрясающие тепловые завесы

Для общего удобства на одной странице собрана важная информация о различных визуальных и процедурных методах создания ваших собственных тепловых завес. Тексты были написаны разными людьми в разное время, но все они преследовали одну и ту же цель — дать простые и понятные инструкции, чтобы минимизировать тепловые потери, сэкономить на расходах на отопление и дать вам прекрасный проект с соответствующей технологией.Более подробная процедура, представленная ниже, предоставит дополнительные преимущества тем, кто лучше разбирается в диаграммах, чем в следующих фотографиях и описаниях.

Если вы живете в холодных общежитиях или просто нуждаетесь в быстром ремонте холодной квартиры, дома или чердака, проверьте Quick and Dirty Thermal Curtains.

Факты [править | править источник]

В большинстве домов окна являются самым большим источником потерь тепла. Стекло — очень плохой изолятор, его коэффициент сопротивления равен 1 (для одинарных стекол).Старые окна могут терять тепло, если уплотнение вокруг рамы нарушено. Обычные шторы сами по себе мало изолируют от холода снаружи, но использование тепловых завес может повысить изоляционную ценность ваших окон до 7 раз (R-значение 7), сохраняя в доме больше тепла. По сравнению с другими характеристиками теплосбережения тепловые завесы одновременно наиболее экономичны и эффективны.

Они не только полезны для вашего кошелька и вашего углеродного следа, но и типичная конструкция тепловой завесы довольно проста, используемые материалы доступны по цене, а вы также сэкономите ресурсы, используемые для обогрева вашего дома.Тепловые завесы обеспечивают эффективную изоляцию окон благодаря эффективному и продуманному дизайну и сборке. Изготовление тепловых завес влечет за собой сочетание изоляционного материала, пароизоляционного материала и материала покрытия (эта часть не является обязательной). Материал необходимо прикрепить к подвесному механизму и прижать к оконной раме, чтобы избежать утечки воздуха вокруг занавески.

Экономика [править | править источник]

Сравнение затрат на обработку окон

• Самодельная тепловая завеса- 40-70 $
• Штора на заказ (установлена) 70-200 $
• Окно с двойным остеклением (установлено) $ 150-500

The Science [править | править источник]

Чтобы понять, как работает изоляция окон, полезно знать роль термодинамических принципов теплопроводности, конвекции и инфракрасного обогрева. Что касается окон в доме, то оконное стекло будет проводить (терять) тепло через стекло в холодный наружный воздух. Проводимость возникает из-за нагретых (высокоэнергетических) частиц воздуха, которые естественным образом стремятся перейти в более низкие энергетические состояния (более холодные и менее энергичные частицы воздуха). Когда тепло теряется из-за теплопроводности воздуха рядом с окнами, охлажденный воздух опускается вниз и притягивает больше теплого воздуха к окну. Этот процесс, называемый конвекцией, создает постоянный ток, который охлаждает ваш дом всю ночь.Инфракрасное излучение — это тепло солнца, которое исходит от света, проникающего через ваши окна и согревающего ваш дом. Даже в пасмурный день свет, проникающий через ваши окна, будет собирать солнечную тепловую энергию внутри вашего дома.

• Изоляционный материал для ватина (получен через CCAT в Государственном университете Гумбольдта или заказан в Warm Windows.)
• Декоративный покровный материал
• Деревянный или металлический карниз или дюбель (желательно тонкий утяжелитель диаметром 0,25–5 дюймов. Примечание: это не требуется для конструкции с боковой разводкой.)
• Кронштейны для штор или дюбелей
• Кольца для штор или кольца для штор для душа
• липучка
• Швейная машина, нитки, булавки, ножницы, рулетка
• Набор пробойников для втулок с втулками
• Ножницы для ткани
• Монтажная доска (такая же длина по горизонтали, как и занавеска, 1 x 2 дюйма подойдет. Примечание: это не требуется для конструкции с боковой вытяжкой.)
• Заглушка (служит для предотвращения конвекционного тока, не позволяя воздуху течь вокруг верхней части окна.Примечание: требуется только при использовании конструкции с боковой разгрузкой.)

1

2

Получите ватин и декоративный тканевый материал. Лучше всего использовать переработанный или экологически чистый материал. Имейте в виду, что вам нужен прочный материал, который не будет легко растягиваться или рваться. Лучше всего подойдет саржа, тогда как трикотаж непрактичен. Перед изготовлением тепловых завес постирайте декоративный тканевый материал.

3

Вырежьте ватин и ткань в соответствии с размерами окна, оставив 2 дюйма по периметру декоративного тканевого материала. Помните, лучше быть немного перебором, чем слишком коротким.

4

Прикрепите ткань булавками к ватину, чтобы облегчить шитье. При использовании ватина Warm Windows тканевая сторона ватина должна быть обращена к декоративной стороне тканевого материала.

5

Используйте швейную машину, чтобы пришить ткань к материалу для ватина. Сшейте три края вместе, а затем переверните штору, чтобы обнажить внешнюю поверхность.

6

На незашитом краю заправьте оставшийся материал в занавеску и сшейте их вместе. Это сохранит шов с внутренней стороны и придаст красивому виду готовому изделию.

7

Сделайте отверстия в материале вдоль верхней части, чтобы в них можно было вставить втулки.

8

Забейте втулки молотком на место.

9

Вот как должны выглядеть ваши втулки.

10

Пришейте липучки к боковым сторонам шторных панелей, которые необходимо прикрепить к стене. Расположите и закрепите липучку на стенах относительно положения липучки на шторах. Это позволяет улучшить изоляцию.

11

Установите карниз и повесьте занавески.

12

Наденьте кольца штанги на подвесную штангу.

13

Когда вы поднимаете штангу на крючки над окнами, чувствуете себя прекрасно.

14

Гордитесь и хвастайтесь.

15

Сделайте завязки для штор из дополнительного материала, если таковой имеется, если вы хотите иметь возможность завязывать занавески, когда они не используются.

И вуаля! [Править | править источник]

Советы [править | править источник]

Рекомендации по измерению : Прежде чем изготавливать тепловые завесы для вашего дома, вам необходимо решить, какие окна вы хотите закрыть. В северном полушарии окна, выходящие на север, и большие окна выделяют больше всего тепла, поэтому закрытие этих окон будет иметь наибольшее влияние. Вам нужно измерить высоту и ширину окон. Не забудьте, что вы хотите, чтобы ваши шторы выходили за окно, чтобы добиться наилучшего результата.

Также обратите внимание, что холодный воздух со стороны оконных занавесок будет течь вниз, а теплый воздух внутри дома — вверх. Из-за этого вы можете помочь предотвратить круговорот воздуха (и, следовательно, холодные сквозняки), установив ламбрекен над шторами. Ламбрекен удваивается, чтобы скрыть гардинную фурнитуру (поручень и т. Д.).

Альтернативы нашим удивительным тепловым завесам [править | править источник]

Если вы предпочитаете другой способ изготовления тепловых завес, вам могут быть полезны следующие диаграммы.Это можно сделать с помощью одного из трех дизайнов: боковой затяжки, свертывания или римского оттенка.

Подготовка штор [править | править источник]

Для покупки [править | править источник]

Лучшая уже собранная ткань для тепловых завес — это продукт под названием Warm Windows от The Warm Company (954 East Union St, Settle Wa. 98122). Их продукт сочетает в себе несколько тонких изоляционных слоев (синтетический ватин), пароизоляционный слой майлара и тонкий материал подкладки, похожий на холст, — все в одном. Чтобы завершить ткань для штор, просто пришейте декоративную ткань для покрытия Теплых окон на стороне, которая обращена в комнату (это только в эстетических целях и не повлияет на характеристики). Теплые окна стоят примерно 22 доллара за ярд и имеют ширину 3,75 и 5 футов. Он продается в CCAT, а иногда и в крупных магазинах тканей.

для строительства [править | править источник]

В качестве альтернативы, вы можете сделать свои собственные занавески , используя комбинацию изоляционного синтетического материала (например, старый стеганый ватин или наполнитель для спального мешка) в сочетании с материалом, отражающим тепло и предотвращающим водопоглощение (например, пластиковым покрытием), и покровный слой ткани по вашему выбору.

Не пытайтесь добавить майларовый слой самостоятельно. С ним чрезвычайно сложно работать на швейной машине, он очень легко рвется и его трудно найти. Вместо этого найдите что-нибудь, в чем уже есть светоотражающий материал (хороший спальный мешок, с которым кто-то расстался), и используйте пластиковую пленку, чтобы предотвратить поглощение воды.

Всегда используйте синтетический материал для слоя, который контактирует с окнами. Это предотвратит появление плесени из-за конденсации на окне.

Раскрой ткани [править | править источник]

При измерении окна обязательно включите рамку, которая удерживает стекло, а затем добавьте 2 дюйма с каждой стороны.Если вы используете рулонную или римскую штору, добавьте 6 дюймов вверху и 4 дюйма вниз (для штанги веса). Этот важный шаг обеспечит достаточное количество теневой ткани для плотного прилегания занавески к стене, чтобы предотвратить теплопроводность и конвекцию.

После того, как вы приобрели и разрезали ткань, соберите ее таким образом, чтобы изолирующий слой ткани для штор был обращен к внешней стороне дома, а слой пароизоляции — к внутренней части комнаты.Если у вас есть несколько слоев утеплителя, их можно разместить с обеих сторон пароизоляционного материала. Прошейте строчки через ткань с интервалом 4 дюйма, а затем прострочите края со всех сторон. При необходимости вшейте карман для утяжелителя в нижней части занавески и вшейте его в карман так, чтобы планка не выпадает. Наконец, пришейте покрывную ткань к занавескам на стороне, обращенной к комнате.

Подвешивание штор [править | править источник]

Side Draw [править | править источник]

Боковая вытяжка — это наиболее традиционный дизайн, требующий минимального количества аппаратных средств и навыков шитья.Их можно прикрепить как в душе занавесная мода, с использованием карниза и колец, или с помощью покупной системы шкивов. Для этой конструкции требуется колпачок с деревянной рамкой, чтобы воздух не циркулировал за верхом занавески.

Roman Shades [править | править источник]

Римские шторы часто считаются самым красивым типом штор. Их сложнее собрать, потому что они требуют следующих шагов. Пришейте достаточно колец круглого сечения к вашей шине, чтобы каждая строчка выстегивала равномерно расположенные ряды колец на расстоянии 8–12 дюймов друг от друга.Шурупы с проушиной (по одному на каждую вертикальную линию колец) и шкив занавеса ввинчиваются в монтажную плату, винты с проушиной совпадают с линиями уплотнительных колец и шкивом с одной стороны. Отдельные струны привязаны к самым нижним кольцевым уплотнениям на занавеске, подаются через ряд колец через винты с проушиной, а затем вниз через шкив. Это позволяет поднимать занавес, потянув за шнурки. Оберните шнурок вокруг планки для штор на стене, чтобы удержать занавеску. Римские шторы крепятся к монтажной плате 1х2 либо скобозаборником, либо липучкой.Застежка-липучка позволяет снимать ее для периодической чистки.

Рулонные шторы [редактировать | править источник]

Рулонные шторы могут быть очень легкими или немного сложными, в зависимости от выбранного вами метода. Завесу необходимо прикрепить к монтажной доске 1×2 с помощью скобозабивателя или липучки (липучку можно снимать для периодической чистки). Самый простой способ установить эту конструкцию — это прикрутить небольшой крючок к стене над монтажной доской и прикрепить петлю материала к задней части занавески (вверху по центру).Чтобы поднять занавеску, достаточно скатать ее вручную и надеть петлю на крючок, чтобы занавеска удерживалась на месте. Другой метод выглядит красиво и его легче поднять, хотя и сложнее установить. Сначала вверните 2-3 винта с ушком в верхнюю часть монтажной платы и 2-3 — в нижнюю. Затем прикрутите шкив шторки к доске с одной стороны. Привяжите отдельные шнурки к каждому нижнему рым-винту. Эти шнурки оборачиваются вокруг нижней части занавески, вверх по передней части, а затем через винты с ушком в верхней части монтажной платы.Оттуда они проходят через шкив шторки. Важно измерять все струны при опущенной занавеске. Теперь занавес можно поднять, потянув за шнурки. Оберните шнурок вокруг планки для штор на стене, чтобы удержать занавеску.

Для чистки штор вы можете использовать химчистку, «влажную» химчистку, ручную стирку или использовать чистящие средства для обивки, которые наносятся распылением и пылесосом.

Никогда не подвергайте химической чистке тепловых завес, если вы делаете их с помощью магнитов, так как клей на их основе растворится.

Запечатайте занавески [править | править источник]

Чтобы тепловая завеса была эффективной, ее необходимо плотно прилегать к стене, чтобы не допускать движения воздуха вокруг окна. Герметизация может быть достигнута с помощью магнитов, липучки, раздвижных металлических направляющих или небольших досок на петлях, которые прижимают занавес к стене. Прикрепив к основанию занавески штангу, липучку или магниты, вы сможете удерживать занавеску у окна.

Магниты нужно вклеивать или вшивать в шторы.На стену нужно прикрепить соответствующие магниты. Их можно покрасить в тон стене, чтобы они были незаметными. Для некоторых хорошо зарекомендовала себя липучка, которая может быть ненавязчивой, если она того же цвета, что и краска, хотя в конечном итоге ее придется заменить.

В CCAT тепловые завесы герметизируются по бокам оконной рамы соответствующими окрашенными досками 1×2 ”, которые составляют примерно 2/3 вертикальной длины завесы. Эти панели устанавливаются на подпружиненных петлях шкафа и закрываются по направлению к занавеске, предотвращая циркуляцию воздуха вокруг окна.Этот последний метод хорошо зарекомендовал себя в CCAT в течение многих лет.

Для штор с откидной крышкой остаётся последний шаг к комплектации тепловых завес. Над шторами необходимо создать колпак, чтобы остановить конвекционные токи. Обычно это дерево, но может быть пластик или листовой металл.

Заглушка: используется для штор с боковой отводкой. Это рама (обычно деревянная) шириной с ширину занавески, которая выступает от стены над занавеской, над верхней частью занавески и более чем на 12 дюймов спереди.Он предотвращает образование конвекционных потоков вокруг вашей занавески.

Проводимость: поток тепла через материал.

Конвекция: поток тепла через токи в воздухе. Образует петли, куда падает охлажденный воздух, а на смену ему приходит теплый воздух, теплый воздух охлаждается и опускается, втягивая больше теплого воздуха.

Отражающий пароизоляционный барьер: алюминизированный пластик, который отражает инфракрасное тепло и блокирует водяной пар.

R-value: мера того, насколько хорошо материал сопротивляется потоку тепла, обычным показателем изоляции является отверстие в стене, составляет около 6 дюймов изоляции из стекловолокна.

Эта страница была первоначально создана Келли Мут из Eng 114 в Humboldt State. Остальные участники группы — Мария Хестер, Хайди Халверсон и Келси Кнутсон. Без них тепловые завесы не были бы такими классными, как они есть. Спасибо за все! И особая благодарность Лонни Графману, который провел отличный класс и научил меня большему, чем я мог знать о земной инженерии.

Последующие правки были внесены Еленой Флорес и Александрой МакГи для ENGR 308.Такие изменения включают в себя включение тепловых завес CCAT, которые в основном были составлены Лизой Мургатори, а затем отредактированы Эдди, Кендрой и Кристал. Их ресурсы включают:

• Подвижная изоляция, Уильям Лэнгдон. Rodale Press, Эммаус, Пенсильвания. 1980
• Тепловые ставни и штора, Уильям А. Шурклифф, Brick House Publishing Co. 1980
• Изоляционные оконные шторы, Ray Wolf. Rodale Press, Эммаус, Пенсильвания. 1980
• Изоляция окон, Брюс Андерсон.
• www.warmcompany.com

Другие изменения включают в себя встраивание видео CCAT, обновленные фотографии CCAT и общий синтез информации.

Тепловые завесы или вертикальные жалюзи лучше подходят для контроля температуры в помещении? | Руководства по дому

Даже если у вас есть окна с двойным стеклопакетом с низким уровнем излучения, они все равно могут пропускать воздух снаружи для охлаждения или нагрева комнаты больше, чем нужно. Добавляя оконные обработки к вашим окнам, вы получаете более эффективные средства контроля температуры в помещении, но не все оконные обработки предлагают одинаковые преимущества.Даже занавески с термоизоляцией могут оказаться недостаточно эффективными для поддержания равномерной температуры в комнате, если вы не установите их правильно.

Шторы с термоизоляцией

Не путайте шторы с термоизоляцией и плотные шторы. Плотные шторы не пропускают свет, но не имеют дополнительных слоев, обеспечивающих изоляционные свойства. Настоящие шторы с термоизоляцией содержат больше, чем один слой пены на оконной стороне шторы. Тепловые завесы включают внешний тканевый слой, пластиковую пароизоляцию, один или несколько слоев полиэфирного волокнистого материала и тканевую подкладку. При правильной установке шторы с термоизоляцией обеспечивают лучший контроль температуры по сравнению с большинством оконных материалов, включая вертикальные жалюзи.

Вертикальные жалюзи

Вертикальные жалюзи изготавливаются из винила, дерева, пластика или металла. При установке внутри оконной рамы вертикальные жалюзи эффективно создают уплотнение на окне, которое может предотвратить циркуляцию более горячего или холодного воздуха, направленного к окну. Изоляционные качества вертикальных жалюзи полностью зависят от материалов, из которых они изготовлены.Более толстые виниловые и деревянные жалюзи обладают большей тепловой эффективностью по сравнению с тонкими пластиковыми или металлическими вертикальными жалюзи.

Все в установке

Оба вида окон работают одинаково хорошо при правильной установке. Но тепловые шторы, висящие на окне с открытым верхом и низом, могут пропускать сквозняки. Когда на улице холодно, теплый воздух над окном втягивается холодом в окно, где он охлаждается и уходит под занавеску. Это соответствует основному научному принципу — горячий воздух поднимается вверх, а холодный воздух оседает ближе к земле.Свободные шторы обеспечивают меньшую энергоэффективность, чем вертикальные жалюзи.

Уплотнение верха

Добавление карниза с верхом, сторонами и передней частью к окнам с термоизоляционными шторами увеличивает эффективность обработки окон. Когда на улице холодно, это препятствует проникновению горячего воздуха между занавеской и окном, останавливая движение холодного воздуха к полу. Установка вертикальных жалюзи внутри оконной рамы или в герметичной направляющей дает тот же эффект, что делает обе обработки полезными устройствами для контроля температуры.Но в целом шторы с термоизоляцией, установленные вместе с карнизом и подвешенные до самого пола, обеспечивают лучшую изоляцию от воздуха за окном.

Ссылки

Ресурсы

Биография писателя

Лори Бреннер, уроженка Калифорнии, художница, журналист и писатель, начала профессионально писать в 1975 году. Она писала для газет, журналов, интернет-изданий и сайтов. Бреннер окончил Колеман-колледж в Сан-Диего.

Что такое навесные стены?

Внешний вид здания важен для его структурной целостности и защиты внутренней части здания.Навесные стены — один из способов защитить ваше здание от агрессивных внешних факторов.

В отличие от других строительных материалов, система навесных стен тонкая и легкая, обычно это алюминий и стекло. Эти стены не являются конструктивными, и по своей конструкции они могут нести только свой собственный вес, передавая ветровую и гравитационную нагрузку на структуру здания. Конструкция делает его воздухо- и водонепроницаемым, чтобы внутренняя часть здания оставалась герметичной.

Типы систем

Навесные стены доступны в трех основных системах: с торцевым уплотнением, с гидроизоляцией и с выравниванием давления. Герметичные стены зависят от идеального уплотнения между элементами стены и рамы. В водоуправляемых системах предусмотрены отводы влаги для предотвращения проникновения воды в здание. Однако ни герметичные, ни водонепроницаемые системы не создают воздушный барьер.

Система выравнивания давления блокирует все силы, сохраняя внутреннюю герметичность здания.Внешний каркас предназначен для смывания воды и предотвращения проникновения воды. Это сильнейшая система, обеспечивающая надежное сопротивление воздуху и воде.

Использование навесных перегородок имеет много преимуществ. Благодаря использованию легких материалов системы навесных стен являются доступным вариантом для внешней облицовки здания. В зависимости от размера здания экономия может быть увеличена.

Благодаря способности системы противостоять проникновению воздуха и воды, навесные стены являются энергоэффективными.Это снизит ваши расходы на отопление, охлаждение и освещение здания. Таким образом, помимо экономии денег на строительстве, это дает преимущества долгосрочной экономии.

Еще одним преимуществом системы навесных стен является то, что ее можно устанавливать в небольших или больших единицах, в зависимости от потребностей и предпочтений для вашего проекта. Стены могут перекрывать расстояние от пола до потолка или устанавливаться на нескольких этажах. Это обеспечивает большую гибкость в дизайне.

Отчасти из-за универсальности системы навесные стены представляют собой привлекательный современный вариант для любого внешнего вида здания.

Характеристики навесных систем

Хотя специфика может варьироваться в зависимости от требований проекта, навесные стены учитывают важные элементы, включая эффекты теплового расширения и сжатия, раскачивание и движение здания, а также тепловую эффективность.

Навесные стены могут быть установлены с несколькими вариантами остекления: внутри, снаружи или конструктивно. Их также можно установить в виде стены с деревянным каркасом, которая разделена на столбики для создания меньших окон. Вы можете выбрать длину ваших линий и глубину миллиона в зависимости от требований дизайна. Навесные стены с рамой из палочек обеспечивают боковое сопротивление, но допускают тепловое движение.

Вы также можете выбирать между различными масками для лица, чтобы максимально контролировать эстетику здания. Поскольку они могут быть установлены любого размера и дизайна, вы можете создать уникальный и визуально потрясающий экстерьер. И все это без ущерба для стоимости или эффективности.

Дом и сад с индивидуальными портьерами названы «Красиво сделанными на заказ»

Стили драпировки, которые открывают, а не подавляют компактные жилые помещения

Небольшие помещения могут быть одними из самых сложных в декорировании из-за недостатка места для хранения, ограниченного пространства на стенах и полу и, как правило, тесноты. Арендаторы и домовладельцы, которые хотят придать своему миниатюрному жилому пространству индивидуальность и стиль, могут чувствовать себя стесненными из-за ограниченного пространства в маленькой комнате, но декораторы разработали несколько тактик для решения этой проблемы. Изменение текстуры, непрозрачности и цветовой схемы тканей во всем компактном пространстве может внести значительный вклад в обретенную атмосферу открытости, ограничивая ощущение писателя, которое многие обычно испытывают при входе в небольшую комнату.Размер и размещение мебели, отделки и других предметов декора по всему пространству также могут зрительно расширить его, от расположения карнизов на стене до угла дивана. Ниже приведены советы о том, как использовать разные стили драпировки, чтобы потолок казался выше, пространство — глубже, а стены — шире в маленькой комнате.

Теория цвета

Подумайте о том, чтобы цвет ваших штор, жалюзи или оттенков соответствовал цвету стен в небольшой комнате; Хотя контраст обычно вызывает интерес к пространству, он также может создавать визуальный беспорядок.К счастью, тенденция монохромных интерьеров продемонстрировала впечатляющую стойкость за последние несколько лет, сделав выбор в отношении того, чтобы оформление окон соответствовало стенам, мебели и другим элементам комнаты, что было одобрено как дизайнерами, так и декораторами. Если выбранная пара штор не может соответствовать окружающим стенам, подумайте о том, чтобы соединить их с другими элементами по всей комнате; подберите коврик аналогичного цвета и текстуры, чтобы линии занавесок проходили вниз и по полу.

Меньше беспокойтесь о выбранном цвете и больше о том, как цвет меняется в течение дня.И холодные, и теплые цвета могут сделать комнату больше, если они более светлых оттенков, которые хорошо сочетаются с естественным освещением; однако теплые цвета могут стать мутными, если естественный свет потускнел к концу дня или в пасмурную погоду. Если вы надеетесь избежать монохромной комнаты, попробуйте вместо этого программу из холодных цветов (синего и зеленого), смешанных с рядом не совсем белых; бледное дерево и светлые абажуры завершат эффект увеличения и осветления. Чтобы еще больше отразить свет в комнате, замените фотографии и картины в рамах на стенах возле каждого окна одним или двумя зеркалами; естественный свет снаружи будет отражаться от стекла и заполнять пространство. Однако избегайте зеркал в обрамлении темного дерева или в глубоких тяжелых рамах.

Текстильные текстуры

Избегайте ненужных оборок, которые добавляют объем шторам, таких как помпы, кружево и многослойная ткань. Несмотря на то, что текстурно интересно и эстетично (особенно когда дует ветер), дополнительная ткань заставит шторы занимать больше места, чем необходимо.Держитесь подальше от занавесок с полосами из более тяжелой ткани по низу, так как этот тип аппликаций или украшений утяжелит шторы и нейтрализует любую добавленную высоту, достигаемую путем установки стержня выше на стене. Льняные шторы или хлопковые шторы с открытым переплетением подходят для компактных комнат, а шелковые шторы без подкладки без посторонней вышивки одинаково подходят для небольших помещений.

Тонкая окантовка по краю, как в шелковых шторах, изображенных выше (одна пара из нескольких пользовательских портьер онлайн, предлагаемых DrapeStyle), добавляет достаточный узор и интерес, не отвлекая слишком много. Тем, кто заинтересован в оформлении окон, можно рассмотреть шторы со складками, так как складки на шторах предлагают текстуру и драматизм без суетливого принта или слишком большого дополнительного объема. Стили Grommet, Parisian и Flat Drapery Pleat хорошо работают в небольших помещениях, поскольку они побуждают занавеску складываться назад аккуратным и несложным образом. Шторы с отделкой лентой Grosgrain, изображенные выше слева, демонстрируют один из многих типов складок драпировки.

Точно так же избегайте плюшевых или обитых обивкой балдахинов, выбирая вместо них гладкие балдахины или полностью лишенные украшений карнизы для штор.Старайтесь также оставлять позади большие неуклюжие завязки на спинке, когда держите шторы открытыми; вместо этого выберите более минималистичный, обтекаемый стиль, который перекликается с карнизами для штор. Выбирайте современные завязки и стержни без кристаллов, символов или больших крючков, чтобы они гармонировали с занавеской, а не контрастировали. Пока шторы открыты, старайтесь сохранять положение
вертикально, а не диагонально или изогнутым, и используйте завязки только тогда, когда панель полностью отодвинута в одну сторону.

Игра с паттернами

Дизайнеры и декораторы интерьеров часто отговаривают домовладельцев и арендаторов от использования тяжелых узоров или узоров с горизонтально ориентированным дизайном, примерно так же Причина, по которой стилисты не одобряют крупномасштабные принты и горизонтальные полосы для миниатюрных оправ.Хотя их можно эффективно использовать для уравновешивания или подчеркивания величия большой комнаты, громкие принты с преувеличенными элементами (например, огромные точки в горошек, крупный дамаст и т. Д.) Могут утяжелять меньшую комнату и отвлекать от других предметов в комнате, рисуя все внимание к окну и заглушению более деликатной мебели. Отсутствие пропорций также может сделать комнату неаккуратной, особенно с более темным рисунком или сильно текстурированной тканью.

Если требуется более крупный узор, подумайте о прозрачных занавесках, чтобы не создавать ощущение тяжести.В то время как горизонтальные узоры (например, шеврон, полосы, полосы и т. Д.) Могут визуально увеличить ширину комнаты, отсутствие вертикальности может сделать комнату короткой и угнетающей; однако вертикально ориентированные узоры расширяют стены вверх, не уменьшая их ширины. Таким образом, если предпочтение отдается более интересному текстилю, рассмотрите небольшие вертикальные узоры; для пледа или заштрихованного рисунка рассмотрите те, у которых более толстая вертикальная линия и более тонкая горизонтальная линия. Для тех, кто боится пробовать узор, опасаясь, что он может быть слишком смелым для небольшого пространства, выбирайте драпировки с открытым переплетением, а не с повторяющимся узором; открытое переплетение, особенно в ярко окрашенной ткани, будет функционировать как узор, когда свет взаимодействует с ним, поскольку свет будет прерываться через равные промежутки времени, когда нити пересекаются друг с другом и создают непрозрачность.

Смешивание и согласование

Сочетание прозрачной подкладки или шторы (роликовые или римские шторы) с немного более тяжелой внешней шторкой добавит объем к оформлению окна, что делает комнату более просторной. Подкладка для штор или полупрозрачный оттенок не добавят слишком большого объема или контраста, но позволят настраивать фильтрацию света в течение дня; чем больше света можно впустить в небольшое пространство, тем лучше.Рассмотрите градиент цвета и рисунка, чтобы побудить глаз перемещаться из стороны в сторону, прежде чем двигаться вверх и вниз. Когда внешние шторы открыты, но лайнер остается закрытым или частично закрытым, градиент интенсивности цвета от самого светлого к самому темному (лайнер более светлого оттенка, а сама штора немного темнее) добавит глубины пространству, не жертвуя ценным реальным имущество или загорание слишком много света. Этой тенденции в интерьере омбре можно также добиться, изменив интенсивность цвета по вертикальному градиенту.

Длина и расположение

Размещение карнизов, балок, шторы и жалюзи на стене выше, чем верхняя часть окна, удлинит стену и сделать комнату выше. Этот эффект сводчатого потолка делает комнату более просторной и отражает солнечный свет вверх от более высоких балок или стержней, заставляя окно казаться больше и распространяя эффект света на всю комнату.Если разместить карниз или балдахин за пределами ширины окна в дополнение к высоте окна, оно будет казаться еще больше.

В то время как негабаритные принты губительны для открытия небольшого пространства, большие шторы фактически дополняют пространство и визуально расширяют его. Рассмотрите шторы в пол в спальнях и гостиных, желательно светлого цвета (или темного цвета для прозрачной ткани), чтобы добавить еще больше высоты пространству, но держитесь подальше от тех, которые образуют бассейн вдоль дна. Шторы следует обрезать так, чтобы они слегка касались пола, а не собирались и создавали комок ткани у основания, в то время как верхние части имеют более подходящие пропорции. Не ставьте мебель напротив окон (если она не сделана из стекла), вместо этого расставляйте стулья, диваны и столы с видом на улицу. Слегка наклоните каждую деталь, чтобы не загораживать входы и не ставить спины посетителей против естественного света, проникающего в комнату.

% PDF-1.4 % 1 0 obj> эндобдж 2 0 obj> эндобдж 3 0 obj> эндобдж 4 0 obj> / Metadata 357 0 R / Outlines 451 0 R / OutputIntents [>] / Pages 8 0 R / StructTreeRoot 245 0 R >> эндобдж 5 0 obj> эндобдж 6 0 obj> эндобдж 7 0 obj> эндобдж 8 0 obj> эндобдж 9 0 obj> эндобдж 10 0 obj> эндобдж 11 0 obj> эндобдж 12 0 obj> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / StructParents 0 >> эндобдж 13 0 obj> эндобдж 14 0 obj> эндобдж 15 0 obj> эндобдж 16 0 obj> эндобдж 17 0 obj> эндобдж 18 0 obj> эндобдж 19 0 obj> эндобдж 20 0 obj> эндобдж 21 0 obj> эндобдж 22 0 obj> эндобдж 23 0 obj> эндобдж 24 0 obj> эндобдж 25 0 obj> эндобдж 26 0 obj> эндобдж 27 0 obj> / BS> / F 4 / Rect [152. 74 34.07 269.49 47.869] / Подтип / Ссылка >> эндобдж 28 0 obj> эндобдж 29 0 obj> эндобдж 30 0 obj> эндобдж 31 0 объект> эндобдж 32 0 obj> эндобдж 33 0 obj> эндобдж 34 0 obj> эндобдж 35 0 obj> эндобдж 36 0 obj> эндобдж 37 0 obj> эндобдж 38 0 obj> эндобдж 39 0 obj> эндобдж 40 0 obj> эндобдж 41 0 объект> эндобдж 42 0 obj> эндобдж 43 0 obj> эндобдж 44 0 obj> эндобдж 45 0 obj> эндобдж 46 0 obj> эндобдж 47 0 obj> эндобдж 48 0 obj> эндобдж 49 0 obj> эндобдж 50 0 obj> эндобдж 51 0 obj [55 0 R] эндобдж 52 0 obj> эндобдж 53 0 obj> эндобдж 54 0 obj> эндобдж 55 0 obj> эндобдж 56 0 obj> эндобдж 57 0 obj> эндобдж 58 0 obj> эндобдж 59 0 obj> эндобдж 60 0 obj> эндобдж 61 0 объект> эндобдж 62 0 obj> эндобдж 63 0 obj> эндобдж 64 0 obj> эндобдж 65 0 obj> эндобдж 66 0 obj> эндобдж 67 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject >>> / StructParents 1 >> эндобдж 68 0 obj> эндобдж 69 0 obj> эндобдж 70 0 obj> эндобдж 71 0 объект> эндобдж 72 0 obj> эндобдж 73 0 obj> эндобдж 74 0 obj> эндобдж 75 0 obj> эндобдж 76 0 obj> эндобдж 77 0 obj> эндобдж 78 0 obj [82 0 R] эндобдж 79 0 obj> эндобдж 80 0 obj> эндобдж 81 0 объект> эндобдж 82 0 объект> эндобдж 83 0 obj> эндобдж 84 0 obj> эндобдж 85 0 obj> эндобдж 86 0 obj> эндобдж 87 0 obj> эндобдж 88 0 obj> эндобдж 89 0 obj> эндобдж 90 0 obj> эндобдж 91 0 объект> эндобдж 92 0 obj> эндобдж 93 0 объект >>> / Подтип / Форма >> поток xAK19L $ V &, xPV? 8Tdav2K] «‘%’ $ a | a \ 7 ֜ odtZo6 #, 9AN {m [k. lUfMĐk sӕ ץ + u5 «z9 ‘: YC ݎ QvR ** w ԓ

Промышленные условия для ограждающих конструкций — Wheaton Sprague Building Envelope

Ищете термин, относящийся к отрасли ограждений зданий или навесных стен, который вы слышали и не понимаете, что он означает? Больше не ищи. Этот исчерпывающий справочник терминологии, относящейся к отрасли производства ограждающих конструкций, может помочь.

AAMA — Американская ассоциация производителей архитектуры. Национальная торговая ассоциация, устанавливающая добровольные стандарты для окон, дверей, витрин, навесных стен и световых люков.

Поглощение — Отношение поглощенной лучистой энергии к общей падающей лучистой энергии в системе остекления.

Поглощение — Преобразование лучистой энергии в другую форму энергии путем взаимодействия с веществом.

Эстетика — Наука и философия красоты.

Воздушная инфильтрация — Количество воздуха, проникающего в здание и выходящего из него через трещины в стенах, окнах и дверях.

Утечка воздуха (инфильтрация воздуха) — Количество воздуха, проникающего внутрь и наружу здания через трещины в стенах, окнах и дверях.

Рейтинг утечки воздуха — мера скорости утечки воздуха вокруг окна, двери или светового люка при наличии определенного перепада давления. Он выражается в кубических футах в минуту на квадратный фут площади рамы (куб. Фут / кв. Фут). Ранее выражалось в кубических футах в минуту на фут длины периметра окна (куб. Фут / мин), но сейчас не используется. Чем ниже рейтинг воздухонепроницаемости окна, тем лучше его воздухонепроницаемость.

Цельностеклянная дверь — см. Стеклянную дверь

Анкер или анкерное крепление (навесная стена) — Конструкционные детали, используемые в качестве крепления между оконными системами и конструкцией здания.Это приспособление может ограничивать перемещение по горизонтали и вертикали (см. Якорь статической нагрузки) или только по бокам (см. Якорь с ветровой нагрузкой).

Анкер или анкерное крепление (камень) — Система, состоящая из камня, анкера и первичной конструкции, вторичной конструкции или опоры, предотвращающей боковое перемещение камня.

Анодное покрытие — Обработка поверхности в результате анодирования. Покрытия могут быть получены с помощью процесса прозрачного, цельного цвета или электролитического нанесения цвета.См. «Анодировать».

Анодирование — Для получения покрытия из оксида алюминия электролитическим действием.

Отожженное стекло — Стандартный лист флоат-стекла, не прошедший термообработку.

Отжиг — Нагревание выше критической температуры или температуры рекристаллизации, затем контролируемое охлаждение металла, стекла или других материалов для устранения эффектов холодной обработки, снятия внутренних напряжений или улучшения прочности, пластичности или других свойств.

ANSI — Американский национальный институт стандартов. Информационная служба для всех типов стандартов и спецификаций.

Зажимы для защиты от коробления — Зажимы для стоек, используемые для обеспечения боковой поддержки систем блокировки стоек.

Кажущаяся теплопроводность — Теплопроводность, присваиваемая материалу, который демонстрирует теплопередачу в нескольких режимах теплопередачи, что приводит к изменению свойств в зависимости от толщины образца или коэффициента излучения поверхности.

Кажущееся термическое сопротивление — Тепловое сопротивление, присваиваемое материалу, который демонстрирует теплопередачу в нескольких режимах теплопередачи, что приводит к изменению свойств в зависимости от толщины образца или поверхностного излучения.

Аргон — инертный нетоксичный газ, используемый в стеклопакетах для снижения теплопередачи.

ASHRAE — Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха.

ASTM — Американское общество испытаний и материалов. Организация, устанавливающая стандарты испытаний материалов.

Автоматический привод — Механические приводные устройства для открывания дверей и управления, приводимые в действие приближающимся транспортным средством или дистанционным переключателем.

Навес — Окно похоже на створку, за исключением того, что створка откидывается вверху и всегда откидывается.

Перегородка — Прокладка, используемая для обеспечения потока воздуха от потолка к коньку крыши.

Весы — Механическое устройство (обычно подпружиненное), используемое в одно- и двухвесных окнах в качестве средства уравновешивания веса створки во время открывания и закрывания.

Batt — Изоляция полотна, изготовленная по размерам в соответствии с требованиями конкретного применения.

Эркер — Расположение из трех или более отдельных оконных блоков, прикрепленных так, чтобы выступать из здания под разными углами. В трехсекционном отсеке центральная секция обычно закреплена, а торцевые панели могут использоваться как одинарные или створчатые окна.

Бортик — Деревянная планка, на которую закрывается распашная створка, как в створчатом окне. А также отделочная планка по бокам и сверху рамы для удержания створки, как в несъемной створке или двойном навесном окне.Также называется ограничителем борта.

Балка — горизонтальный опорный элемент несущей конструкции.

Укус — См. Кромочное покрытие

Битумный — Описание цемента, мастики или кровли с указанием продукта, в котором асфальт является основным ингредиентом.

Изоляция блоков — Жесткая изоляция, предварительно сформированная в прямоугольные блоки.

Блокировка — Внутренние элементы обрешетки стены или аналогичные элементы, обеспечивающие жесткость крепления внешней оболочки.

BOCA — Строительные чиновники и администраторы кодекса.

Нижняя направляющая — нижний горизонтальный элемент оконной створки.

Тормозная форма — Листовой материал согнут или «сломан» до желаемой формы в зависимости от конкретной работы на механической или ручной тормозной машине. Эта форма часто используется для покрытия условий, которые не могут быть покрыты стандартной формой.

Багет — Стандартная отделка из фрезерованного дерева, закрывающая зазор между оконной рамой и кладкой.

Btu (B.T.U) — аббревиатура британской тепловой единицы, тепла, необходимого для повышения температуры одного фунта воды на один градус по Фаренгейту.

Строительный камень — Природный камень надлежащего качества для добычи и резки в качестве размерного камня, как он существует в природе, и используется в строительной отрасли.

Переборка — Элемент входной рамы, служащий основанием для габаритного огня.

Bull-Nose — Выпуклое закругление элемента, например, лицевой пластины радиуса.

стыковое соединение — Встреча двух членов прямо встык.

Развал — Небольшой подъем от плоскости или получение фактического или кажущегося эффекта изгиба.

створка — створка окна, которая открывается на боковой петле: открывающаяся французская по происхождению; и свингинг из Англии.

Герметик или Calk — Для заполнения трещин и щелей, в основном вдоль пересечения дерева или металла с кладкой, с использованием незатвердевающего состава, похожего на замазку, часто наносимого из пистолета под давлением.

Конопатка — мастичная смесь для заполнения швов и заделки трещин для предотвращения утечки воды и воздуха, обычно изготавливается из силикона, битумов, акрила или материалов на основе каучука.

Ячеистый эластомер — Изоляция, состоящая в основном из натуральных или синтетических эластомеров или обоих, обработанных для образования гибкого, полужесткого или жесткого пенопласта, который имеет преимущественно структуру с закрытыми порами.

Center-Pivot — Фурнитура поворота, ось поворота которой находится на средней линии толщины двери и обычно расположена на расстоянии 2-3 / 4 дюйма от дверного косяка.

CFM — кубических футов в минуту.

Швеллер — Прокат из конструкционной стали различных размеров, каждая из которых имеет прямую стенку с равными прямоугольными полками на обоих краях на одной и той же стороне стенки.

Chase — Шероховатый канал, образованный на внутренней поверхности стены для размещения трубопроводов, проводки или воздуховодов и удержания их за готовыми поверхностями.

Контрольная рейка — Нижний горизонтальный элемент верхней створки и верхний горизонтальный элемент нижней створки, которые встречаются в середине двухстворчатого окна.

Куриная голова — Обычно используемый сленговый термин для обозначения перевернутой ноги и прокладок на штабеле горизонтально в системе стенового блока.

Облицовка — Материал, не несущий нагрузки, такой как стекло, панели, кирпич или камень, используемый в качестве облицовочного материала при строительстве стен, содержащих другие материалы.

Clerestory — Окно в верхней части высокой комнаты, пропускающее свет в центр комнаты.

Доводчик — см. Дверной доводчик

Покрытие — Жидкость или полужидкость, которая высыхает или затвердевает с образованием защитного покрытия, подходящего для нанесения на теплоизоляцию или другие поверхности толщиной 30 мил (0.76 мм) или меньше на один слой.

Коэффициент расширения — значение, обозначающее скорость, с которой материал расширяется при повышении температуры.

Колонна — Опорная стойка.

Совместимые материалы — Материалы и подложки, которые могут находиться в прямом контакте друг с другом и сохранять свои требуемые физические, химические и визуальные качества при отсутствии вредных, вредных или разрушающих эффектов, вызванных химическим взаимодействием.

Составная рама — Рама, состоящая из двух или более материалов, например, внутреннего деревянного элемента и внешнего элемента из стекловолокна.

Конденсация — Отложение водяного пара из воздуха на любой холодной поверхности, температура которой ниже точки росы, например на холодном оконном стекле или раме, которая подвергается воздействию влажного воздуха в помещении.

Conductance, Thermal — Временная скорость установившегося теплового потока через единицу площади материала или конструкции, вызванного единичной разностью температур между поверхностями тела.

Проводимость — Передача тепла через твердый материал при контакте одной молекулы с другой. Тепло течет из области с более высокой температурой в область с более низкой температурой.

Проводимость, тепловая — Временная скорость установившегося теплового потока через единицу площади однородного материала, вызванного единичным градиентом температуры в направлении, перпендикулярном этой единице площади.

Конвекция — Процесс теплопередачи, включающий движение жидкости (например, воздуха), вызванное разницей в плотности жидкости и действием силы тяжести.Конвекция влияет на передачу тепла от поверхности стекла к воздуху помещения и между двумя стеклами.

Координатор — Механизм, который контролирует порядок закрытия пары распашных дверей, используется с дверьми, оборудованными перекрывающимися астрагалами и определенным оборудованием для экстренной тревоги, которое требует, чтобы одна дверь закрывалась впереди другой.

Колесо — для соединения двух формованных полос под углом путем установки одной на другую вместо скругления.

Колпачок — Металл или камень, используемый в качестве ограждающего элемента стены, часто с уклоном для отвода воды.

Угловой кронштейн — Кронштейн, который соединяется с косяком дверной коробки и головкой в ​​верхнем углу петли для поддержки открытого верхнего дверного доводчика. Используется только на распашной двери.

Угловая стойка — стойка для стекла, которая соединяет две стеклянные пластины под углом, образуя угол.

Накладка — Готовая пластина, используемая для закрытия открытой поверхности напольного доводчика, не закрытой порогом; также пластина, используемая для закрытия открытой поверхности доводчика, установленного в головной части дверной коробки, или секции порога над доводчиком.

Покрытие — Площадь покрытия на единицу объема покрытия для получения заданной толщины в сухом состоянии и желаемых характеристик.

CRF — Коэффициент сопротивления конденсации. Показатель способности окна противостоять конденсации. Чем выше CRF, тем меньше вероятность возникновения конденсации. Это основано на стандарте AAMA.

Навесная стена — Навесная стена — это внешнее покрытие здания, в котором внешние стены не являются конструктивными, но защищают от атмосферных воздействий и обитателей. Более техническое определение может включать: ненесущая внешняя стена, прикрепленная к конструктивным элементам здания и поддерживаемая ими.

Cut Stone — Камень определенного размера.

Проем при дневном свете (DLO) — Видимая область окна; размер оконной или дверной рамы, от стойки до стойки, на одном стекле.

Собственная нагрузка — Постоянный расчетный вес (крыши) и любых постоянных приспособлений, прикрепленных сверху или снизу.

Анкер статической нагрузки — Анкер с неподвижным соединением, не допускающим перемещения относительно конструкции, к которой он прикреплен.

День в градусах — Единица, которая представляет собой отклонение на один градус по Фаренгейту от некоторой фиксированной контрольной точки (обычно 65 градусов по Фаренгейту) средней дневной температуры наружного воздуха. См. Также День градуса нагрева.

Десикант — Чрезвычайно пористое кристаллическое вещество, используемое для поглощения влаги из герметичного воздушного пространства стеклопакета.

Точка росы — Температура, при которой водяной пар в воздухе будет конденсироваться при заданном состоянии влажности и давления.

Температура точки росы — Температура, при которой начинается конденсация водяного пара в помещении для заданного состояния влажности и давления по мере снижения температуры пара; температура, соответствующая насыщению (относительная влажность 100%) для данной абсолютной влажности при постоянном давлении.

Коэффициент диффузии, тепловой — Отношение теплопроводности вещества к произведению его плотности и удельной теплоемкости.

Размерный камень — Натуральный камень, отобранный и изготовленный по определенным размерам и формам.

Разделенный свет — Окно с несколькими меньшими стеклянными панелями, разделенными и удерживаемыми мунтинами.

Дверной проем — Размер проема дверного проема, измеренный от внутренней стороны косяков и от линии пола до нижней стороны головки рамы. Размер проема обычно является номинальным размером двери и равен фактическому размеру двери плюс зазоры и высота порога.

Двойное остекление — Обычно это стекло двух толщин, разделенное воздушным пространством внутри отверстия для улучшения изоляции от теплопередачи и / или передачи звука. В стеклопакетах заводского изготовления воздух между листами стекла тщательно осушается, а пространство герметично закрывается, что исключает возможную конденсацию и обеспечивает превосходные изоляционные свойства.

Окно с двойным подвесом — Окно, состоящее из двух створок, образующих прямоугольную раму, в которой верхняя и нижняя половины могут сдвигаться вверх и вниз.Механизм противовеса обычно удерживает створку на месте.

Стекло двойной прочности — Листовое стекло толщиной от 0,115 до 0,133 дюйма (33,38 мм).

Подлив — выступающее ребро или канавка на внешнем крае подоконника, потолка или другого выступающего элемента в стене, предназначенная для прерывания потока воды вниз по стене или внутрь через потолок.

Сухое остекление — Метод закрепления стекла в раме с помощью предварительно отформованной сухой эластичной прокладки без использования компаунда.

Прочность — Мера способности размерного камня выдерживать и сохранять свои основные отличительные характеристики — прочность, устойчивость к гниению и внешний вид. Долговечность основана на продолжительности времени, в течение которого камень может сохранять свои врожденные характеристики при использовании. Это время будет варьироваться в зависимости от окружающей среды, использования и отделки рассматриваемого камня (например, для наружного или внутреннего использования).

Кромки — Непрерывные или короткие отрезки эластомерных материалов, расположенные на обоих косяках рамы, для центрирования стекла в обрамленном проеме и предотвращения бокового «хождения».«Они также защищают края стекла от порезов во время установки.

Зазор по краю — Размеры между краем стекла или панели и окружающей рамой, измеренные перпендикулярно краю в плоскости стекла или панели.

Edge Cover — Размеры, на которые внутренний край рамки или упора перекрывает край стекла или панели.

Edge Effects — Двумерная теплопередача на краю стеклопакета за счет тепловых свойств прокладок и герметиков.

Электромагнитный спектр — Энергия излучения в широком диапазоне длин волн.

Embed — Анкеры для навесных стен, заливаемые непосредственно в бетон.

Emittance — Отношение лучистого потока, испускаемого образцом, к потоку, испускаемому черным телом при той же температуре и в тех же условиях.

Emittance, Spectral — Коэффициент излучения, основанный на излучательной энергии, излучаемой на единицу длины волны (монохроматическая лучистая энергия).

Общий коэффициент излучения — Коэффициент излучения, который представляет собой интегрированное среднее значение по всем длинам волн излучаемой лучистой энергии.

Стена корпуса — Изогнутые элементы стены карусельной двери.

Машиностроение — Использование научных знаний для решения практических задач.

Подъезд — дверной проем, вестибюль или вестибюль, через которые человек входит в здание.

EPDM — этиленпропилендиеновый мономер.Однослойная мембрана из синтетического каучука; обычно 45 или 60 мил. Нанесение может быть с балластом, полностью приклеенным или механически прикрепленным.

Вакуумное остекление — Изоляционное остекление, состоящее из двух слоев стекла, герметично закрытых по краям, с вакуумом между ними для устранения конвекции и теплопроводности. Чтобы стекла не касались друг друга, необходима распорная система.

Удлинительный болт — см. Промывочный болт

Экструзия — Процесс производства виниловых или алюминиевых профилей путем проталкивания нагретого материала через отверстие в матрице. Также любой предмет, сделанный этим процессом.

Окна для бровей — Низкие открывающиеся внутрь окна с створкой на кнопках. Эти мансардные окна, встроенные в верхний каркас дома, иногда называют окнами «лежать на животе» или «рабами». Часто встречается в домах эпохи греческого возрождения и итальянского стиля.

Фасад — Фасад здания, обычно фасад.

Зазор между лицевой стороной — Расстояние между лицевой стороной источника света из стекла или панели и ближайшей лицевой стороной его удерживающей рамки или упора, измеренное перпендикулярно плоскости стекла или панели.

Облицовка — Защитная или декоративная (или обе) поверхность, применяемая в качестве крайних слоев изоляционной системы.

Изготовление — Применительно к размерному камню любой из процессов, связанных с изменением необработанного камня до его окончательной формы для конечного использования. Это включает, помимо прочего, резку, раскол, шлифование, сверление или чистовую обработку.

Окно — Размещение оконных проемов в стене здания, один из важных элементов управления внешним видом здания.Кроме того, окно, дверь или световой люк и связанные с ним внутренние или внешние элементы, такие как шторы или жалюзи.

Готовый камень — Размерный камень с одной или несколькими механически открытыми поверхностями.

Фиксированный свет — оконное стекло, устанавливаемое непосредственно в неработающие элементы каркаса. Также проем или место для оконного стекла в нерабочей раме.

Фиксированная панель — Неработающая панель раздвижной стеклянной двери или окна-слайдера.

Фиксированное окно — Окно без створок.

Гидроизоляция — Листовой металл или другой материал, применяемый для герметизации и защиты стыков, образованных различными материалами или поверхностями.

Флоат-стекло — Стекло, образованное в процессе плавания материала на слое расплавленного металла. Он производит стекло высокого оптического качества с параллельными поверхностями без полировки и шлифовки.

Напольный анкер — Металлическое устройство, прикрепленное к задней части косяка дверной коробки у ее основания

Болт с утолщением — Стержень или болт, которые устанавливаются заподлицо с краем или лицевой стороной неактивной двери пары , чтобы запереть дверь к славе у головы и / или подоконника.При установке на краю управление осуществляется с помощью утопленного рычага. (См. Поверхностный болт)

Остекление заподлицо — Метод установки стекла, при котором штапики остекления утоплены внутри и заподлицо с краем рамы.

Запотевание — Отложение загрязнения, оставшееся на внутренней поверхности герметичного стеклопакета из-за экстремальных температур или неисправных уплотнений.

Перелом — Полный пролом в камне.

Рама — Фиксированная рама окна, которая удерживает створку или створку, а также фурнитуру.

Отдельно стоящая — Конструктивно не зависит от прилегающей стены или другого фона, как отдельно стоящая колонна.

Газовый наполнитель — Газ, отличный от воздуха, обычно аргон или криптон, помещаемый между оконными стеклами или оконными стеклами для уменьшения U-фактора за счет подавления теплопроводности и конвекции.

Прокладки — силикон, EPDM… материалы, используемые в качестве сухого уплотнения.

Стекло — Неорганический прозрачный материал, состоящий из диоксида кремния (песок), соды (карбонат натрия) и извести (карбонат кальция) с небольшими количествами оксидов алюминия, бора или магнезии.

Стеклянная дверь — Дверь без стоек, в которой стекло образует структуру. Предусмотрена установка на шарнирах или шарнирах.

Glass Stop — штапик, который либо прикрепляется к раме, либо является ее неотъемлемой частью.

Остекление — Стеклянные или пластиковые стекла в окне, двери или световом люке.

Лента для остекления — Молдинг или упор вокруг внутренней части оконной рамы для удержания стекла на месте.

Состав для остекления — мягкий, похожий на тесто материал, используемый для заполнения и герметизации промежутков между стеклянной лампой и окружающей рамой и / или ограничителями.

Прокладка для остекления — Предварительно сформованный эластомерный или пластиковый материал, наносимый между лицевой стороной стекла или панели и обрамлением для обеспечения упругой опоры между стеклом или панелью и обрамлением, а также для предотвращения прохода воздуха и воды. Прокладки обычно используются отдельно, но в некоторых установках могут использоваться вместе с дополнительным нанесением герметика.

Гранит — Зернистая магматическая порода обычно имеет цвет от розового до светло- или темно-серого и состоит в основном из кварца и полевого шпата, сопровождаемого одним или несколькими темными минералами.

Окно теплицы — Трехмерное окно, которое выступает из внешней стены и обычно имеет остекление со всех сторон, кроме нижней части, которая служит полкой.

Защитный поручень — Защитный поручень минимальной высоты, указанной в строительных нормах и правилах, для предотвращения падения людей или предметов через край (определение явно отличается от «поручня»).

Шов по линии волос — Тонкая линия контакта между прилегающими элементами с максимальной шириной шва 1/64 дюйма.

Поручень — Перила, предназначенные для поддержания равновесия на ступенчатой ​​или наклонной пешеходной поверхности (определение явно отличается от «ограждения»).

Головка — Горизонтальный элемент рамы, образующий верхнюю часть рамы.

Направляющая на головку — Направляющая в головной части раздвижной стеклянной двери. Также головной элемент включает гусеницу.

Заголовок — Верхний горизонтальный элемент оконной рамы. Его еще называют головой.

Теплопоглощающее стекло — Оконное стекло, содержащее химические вещества (с серым, бронзовым или сине-зеленым оттенком), которые поглощают свет и тепловое излучение и уменьшают блики и яркость. См. Также Тонированное стекло.

Скорость теплового потока — Количество тепла, переданного в систему или из системы в единицу времени.

Heat Gain — Передача тепла снаружи внутрь посредством теплопроводности, конвекции и излучения через все поверхности дома.

Heat Loss — Передача тепла изнутри наружу посредством теплопроводности, конвекции и излучения через все поверхности дома.

Термоупрочненное стекло — Стекло, которое после формования повторно нагревается до температуры чуть ниже точки плавления, а затем охлаждается, образуя сжатую поверхность, которая увеличивает свою прочность по сравнению с прочностью обычного отожженного стекла.

День степени нагрева — Термин, используемый инженерами по отоплению и охлаждению, чтобы связать типичные климатические условия в различных областях с количеством энергии, необходимой для обогрева и охлаждения здания. Базовая температура составляет 65 градусов по Фаренгейту. Дневной градус отопления рассчитывается для каждого градуса ниже 65 градусов, достигнутого средней дневной наружной температурой зимой. Например, если в данный зимний день среднесуточная температура на открытом воздухе составляет 30 градусов, то это на 35 градусов ниже базовой температуры в 65 градусов. Таким образом, в этот день 35 градусо-дней.

Окна на петлях — Окна (створка, тент и бункер) с рабочей створкой, имеющей петли с одной стороны.См. Также Проецируемое окно

Горизонтальный слайдер — окно с подвижной панелью, которая скользит по горизонтали.

Относительная влажность — Отношение мольной доли водяного пара, присутствующего в воздухе, к мольной доле водяного пара, присутствующего в насыщенном воздухе при той же температуре и барометрическом давлении. Приблизительно оно равно отношению парциального давления или плотности водяного пара в воздухе к давлению или плотности насыщения, соответственно, при той же температуре.

ICC — Международный совет кодов. Национальная организация, издающая типовые коды для принятия штатами и другими агентствами. Кодекс включает Международный строительный кодекс (IBC) и Международный кодекс энергосбережения (IECC).

IECC — Международный кодекс энергосбережения, опубликованный ICC. Преемник Типового энергетического кодекса, который цитируется в Законе об энергетической политике США (EPAct) 1992 года в качестве основы для жилищных энергетических кодексов в Соединенных Штатах.

Неактивная дверь или лист — Последняя дверь из пары дверей, которая открывается при отпирании, обычно та, которая не оборудована первичным замком.

Заполнение — Различные материалы, застекленные в систему обрамления.

Проникновение — Утечка воздуха или воды.

Инфракрасное излучение — Невидимое электромагнитное излучение за пределами красного света в спектре с длинами волн более 0,07 микрон.

Вставка — Анкеры для навесных стен заливаются непосредственно в бетон.

Внутренний радиус — Расстояние от центра устройства до внутренней части барабана карусельной двери.

Изоляционное стекло — Два или более куска стекла, расположенных на расстоянии друг от друга и герметично закрытых для образования единого остекления с одним или несколькими воздушными промежутками между ними. Также называется стеклопакетом.

Изоляционное значение — Также известно как «коэффициент U».

Изоляция — Строительные материалы, используемые для защиты от шума, тепла, холода или огня.

Откос — Вертикальный элемент сбоку оконной рамы или горизонтальный элемент в верхней части оконной рамы, например, косяк.

Анкер-косяк — Металлическое устройство, вставленное в заднюю часть металлического каркаса для крепления каркаса к стене. Кладочный анкер используется в кирпичной стене, анкер-шпилька в стене, построенной с использованием деревянных или металлических шпилек.

Кикер — Дополнительный элемент конструкции, прикрепленный к элементу каркаса здания или навесной стены, чтобы сделать конструкцию более устойчивой.

Многослойное стекло — Два или более листа стекла с внутренним слоем из прозрачного пластика, к которому стекло прилипает в случае разрушения. Используется для безопасного остекления и шумоподавления.

Лист — Отдельная дверь, используемая отдельно или в составе нескольких.

Подъемник — Ручка для подъема нижней створки в двустворчатом окне. Также называется створчатым подъемником.

Свет — Окно; оконное стекло внутри окна. Двустворчатые окна обозначаются количеством светильников в верхней и нижней створке, как у шести на шесть.Также пишется неофициально как «облегченный».

Коэффициент усиления света к солнечной энергии — мера способности остекления обеспечивать свет без чрезмерного притока солнечного тепла. Это соотношение между пропусканием видимого света остеклением и его коэффициентом солнечного тепла. Сокращенно МСУ.

Известняк — Порода осадочного происхождения, состоящая в основном из карбоната кальция (минеральный кальцит) или двойного карбоната кальция и магния (минерал доломит) или некоторой комбинации этих двух минералов.

Известняк Мрамор — Плотный, плотный известняк, который можно отполировать, в торговой практике классифицируется как мрамор.

Перемычка — горизонтальный элемент над оконным или дверным проемом, поддерживающий конструкцию выше.

Динамическая нагрузка — Нагрузки, возникающие в результате использования и пребывания в здании или другой конструкции, и не включают строительные или экологические нагрузки, такие как ветровая нагрузка, снеговая нагрузка, ледовая нагрузка, дождевая нагрузка, сейсмическая нагрузка или статическая нагрузка.

Изоляция со свободным заполнением — Изоляция в гранулированной, узловатой, волокнистой, порошкообразной или аналогичной форме, предназначенная для установки путем заливки, продувки или укладки вручную.

Прокладки с низкой проводимостью — Комплект материалов, предназначенных для уменьшения теплопередачи на краю изоляционного окна. Между стеклопакетами в окнах с двойным или тройным остеклением устанавливаются распорки.

Покрытие с низким коэффициентом излучения (Low-E) — Микроскопически тонкие, практически невидимые слои металла или оксида металла, нанесенные на поверхность оконного или светового люка, в первую очередь для уменьшения U-фактора за счет подавления теплового потока излучения.Типичный тип покрытия Low-E прозрачен для солнечного спектра (видимый свет и коротковолновое инфракрасное излучение) и отражает длинноволновое инфракрасное излучение.

Мрамор — Карбонатная порода, которая приобрела характерную кристаллическую структуру в результате перекристаллизации, чаще всего под действием тепла и давления во время метаморфизма, и состоит в основном из карбонатных минералов кальцита и доломита, по отдельности или в сочетании.

Направляющая для собраний — Часть раздвижной стеклянной двери, раздвижного окна или подвесного окна, где две панели встречаются и создают барьер от непогоды.

Стойка для встреч — Стойки, которые встречаются при закрытии пары дверей.

Металлические окна — Наружные деревянные детали, покрытые экструдированным алюминием или другим металлом с заводской отделкой для защиты от элементов.

Минеральное волокно — Изоляция, состоящая в основном из волокон, изготовленных из камня, шлака или стекла, со связующими или без них.

Минеральная вата — Синтетическая изоляция из стекловолокна, изготовленная путем плавления преимущественно вулканической породы и / или печного шлака и других неорганических материалов с последующим физическим преобразованием расплава в волокна.

Типовой энергетический кодекс (MEC) — Типовой энергетический кодекс цитируется в Законе об энергетической политике США (EPAct) 1992 года в качестве основы для жилищных энергетических кодексов в Соединенных Штатах. На смену ему пришел Международный кодекс энергосбережения (IECC), опубликованный Советом Международного кодекса (ICC).

Монументальный камень — Камень надлежащего качества для добычи и огранки в качестве размерного камня, как он существует в природе, который используется в индустрии памятников и мемориалов.

Стойка — Главный структурный вертикальный или горизонтальный элемент между оконными блоками или раздвижными стеклянными дверями.

Muntin — дополнительный элемент обрамления (горизонтальный, вертикальный или диагональный) для удержания оконных стекол в створке. Этот термин часто путают с импостом.

Решетки Muntin — Решетки из дерева, пластика или металла, предназначенные для одинарной створки, чтобы придать вид мунтинов на мультисветовой створке, но съемные для облегчения очистки окна

NFRC — National Fenestration Рейтинговый совет.

Панель — основной компонент раздвижной стеклянной двери, состоящий из светового стекла в раме, установленной внутри основной (или внешней) рамы двери. Панель может быть раздвижной или фиксированной.

Панорамирование — При замене окна это внешняя алюминиевая облицовка, которая может выступать по периметру оконного проема; используется для прикрытия старого оконного материала. Панорама может быть установлена ​​в проем перед окном или может быть прикреплена непосредственно к окну перед установкой.

Пластиковая пленка — Тонкая пластиковая подложка, иногда используемая в качестве внутренних слоев в окнах с тройным или четверным остеклением.

Листовое стекло — прокатанный, шлифованный и полированный продукт с плоскими параллельными плоскими поверхностями, обеспечивающими отличный обзор. Его заменили на флоат-стекло.

Поливинилхлорид (ПВХ) — Экструдированный или формованный пластиковый материал, используемый для оконных рам и в качестве теплового барьера для алюминиевых окон.

Остекление под давлением — Процесс крепления стекла к системе каркаса навесной стены с помощью механически прикрепленных прижимных пластин, в результате чего на стыке стекла образуется заметная линия обзора.

Обработка — Работы по преобразованию карьерных блоков в размерный камень, включая пиление, сверление, шлифование, хонингование, полировку, резьбу и все другие операции, необходимые для установки.

Проекционное окно — Окно с одной или несколькими створками, открывающимися на поворотных рычагах или петлях. Относится к створкам, навесам и хопперам.

R-Value — Мера сопротивления материала остекления или оконного узла тепловому потоку.Это величина, обратная коэффициенту U (R — 1 / U), и выражается в единицах час на квадратный фут — F (градусы) / BTU.

Сияние — Скорость излучения излучения на единицу телесного угла и на единицу площади проекции источника в указанном угловом направлении от поверхности (обычно по нормали).

Плотность лучистого потока — Скорость лучистой энергии, излучаемой с единицы площади поверхности во всех радиальных направлениях распространяющейся полусферы.

Излучение — Передача тепла в виде электромагнитных волн от одной отдельной поверхности к другой.Энергия солнца достигает Земли посредством излучения, и тело человека может таким же образом отдавать тепло холодному окну или поверхности светового люка.

Рельс — Горизонтальный элемент оконной створки.

Reflectance — Отношение отраженной лучистой энергии к падающей лучистой энергии.

Reflective Glass — Оконное стекло с покрытием для отражения излучения, падающего на поверхность стекла.

Светоотражающая изоляция — Изоляция, эффективность которой зависит от снижения лучистой теплопередачи через воздушное пространство за счет использования одной или нескольких поверхностей с высоким коэффициентом отражения и низким коэффициентом излучения.

Refraction — Отклонение светового луча от прямого пути, когда он проходит под косым углом от одной среды (например, воздуха) к другой (например, стеклу).

Арматура — Усиливающий элемент, который служит для ограничения прогиба и / или усиления элемента, к которому он прикреплен. (см. также ребро жесткости).

Относительная влажность — процент влажности в воздухе по отношению к количеству влаги, которое воздух может удерживать при данной температуре.При 100-процентной относительной влажности влага конденсируется и выпадает в виде дождя.

Съемная стойка — Стойка, разделяющая дверные проемы, конструкция позволяет ее временно снимать.

Сопротивление замораживанию-оттаиванию — Устойчивость к циклам замораживания и оттаивания, которые могут повлиять на применение, внешний вид или производительность.

Сопротивление ударам (ударная вязкость) — Способность противостоять механическим ударам или ударам без повреждений, серьезно влияющих на эффективность материала или системы.

Сопротивление, тепловое — Величина, определяемая разницей температур в установившемся режиме между двумя заданными поверхностями материала или конструкции, которая индуцирует единичный тепловой поток через единицу площади.

Сопротивление, тепловое — Величина, определяемая разницей температур в установившемся режиме между двумя заданными параллельными поверхностями однородного материала единичной толщины, которая вызывает единичный расход тепла через единицу площади.

Модернизация — Добавление или замена элементов в существующих зданиях.Типичными продуктами для модернизации являются замена дверей и окон, изоляция, штормовые окна, герметизация, герметизация, вентиляционные отверстия, ландшафтный дизайн.

Ленточная стена — окно AKA Strip. (См. «Окно полосы » ниже)

Разлом — Постоянное направление или тренд в теле скалы, вдоль которого скала наиболее легко раскалывается или ломается.

Черновой проем — Проем в стене, в который устанавливается дверь или окно.

Безопасное стекло — упрочненное или армированное стекло, которое меньше подвержено разрушению или раскалыванию.

Песчаник — Осадочная порода, состоящая в основном из минералов и обломков породы в пределах диапазона размера песка от 0,06 до 2,0 мм, и содержащая минимум 60% свободного кремнезема, в большей или меньшей степени цементированного или связанного материалами, включая кремнезем и различные карбонаты, иногда с оксидами железа или глиной, которые имеют прочность на сжатие более 28 МПа (4000 фунтов на квадратный дюйм).

Створка — Часть окна, которая включает в себя стекло и секции обрамления, непосредственно прикрепленные к стеклу, не путать со всей рамой, в которую вставлены секции створки.

Винтовые шлицы — Часть поперечного сечения стойки, которая позволяет прикрепить ее перпендикулярно к стороне другой стойки с помощью винтов.

Герметик — сжимаемый пластиковый материал, используемый для герметизации любого отверстия или стыка двух частей, например, между стеклом и металлической створкой, обычно изготовленный из силикона, бутиловой ленты или полисульфида.

Шов — Трещина с естественным заполнением или склеиванием, которая не влияет отрицательно на прочность камня.

Свойства сечения — Характеристики поперечного сечения конструктивного элемента, которые определяют его поведение и должны быть известны для выполнения расчетов (то есть момент инерции).

Установочные блоки — Небольшие кусочки неопрена, свинца или других материалов, которые используются для поддержки листа стекла в раме.

Коэффициент затенения (SC) — мера способности окна или светового люка передавать солнечное тепло относительно этой способности или 1/8-дюймового прозрачного одинарного стекла двойной прочности.Он постепенно отменяется в пользу коэффициента солнечного тепла и примерно равен SHGC, умноженному на 1,15. Он выражается числом без единиц от 0 до 1. Чем ниже коэффициент солнечного тепла или коэффициент затенения окна, тем меньше солнечного тепла оно передает и тем выше его способность затенять.

Формованный камень — Размерный камень, обработанный резьбой, шлифованием, распилом или другими способами до определенных неплоских конфигураций.

Срезные блоки — Блоки, прикрепленные к поверхности для поддержки балки или предотвращения движения параллельно поверхности, к которой она прикреплена.Обычно крепится к вертикальным стойкам для поддержки горизонтальных стоек.

Листовое стекло — Прозрачное плоское стекло, используемое в старых окнах, в настоящее время в значительной степени заменено флоат-стеклом. Заводские чертежи — Чертеж, подготовленный изготовителем на основе рабочего чертежа и предназначенный для использования в магазине или на площадке для сборки.

Side Lite — Фиксированный светильник из стекла, расположенный вдоль двери.

Порог — самый нижний горизонтальный элемент в дверной, оконной или створчатой ​​раме.

Направляющая для порога — Стойка на пороге раздвижной стеклянной двери. А также порог, включающий такую ​​гусеницу.

Simulated Divided Lites — Окно, которое имеет вид нескольких меньших оконных стекол, разделенных панелями, но на самом деле представляет собой более крупный стеклопакет с панелями, размещенными между или на поверхностях слоев стекла.

Одинарное остекление — Стекло одинарной толщины в окне или двери.

Окно с одинарным подвесом — Окно, состоящее из двух стеклянных створок, верхняя неподвижная, а нижняя подвижная.

Стекло одинарной прочности — Стекло толщиной от 0,085 дюйма до 0,100 дюйма (2,16 2,57 мм).

Мансардное окно (управляемое или поворотное) — Мансардное окно, обеспечивающее свет и вентиляцию.

Плита — кусок камня, полученный путем стружки или раскалывания во время первой операции фрезерования или добычи. У плиты две параллельные поверхности.

Раздвижная стеклянная дверь — Дверь, оснащенная одной или несколькими панелями, которые перемещаются горизонтально по направляющей и / или в пазах.Движение обычно имеет катящийся (а не скользящий) тип. Также называется скользящей дверью, скользящей стеклянной дверью и раздвижной дверью патио.

Раздвижное окно — Окно, оборудованное одной или несколькими створками, открывающимися путем скольжения горизонтально или вертикально в канавках, образованных элементами рамы. Вертикальные слайдеры могут быть одинарными или двойными.

Smart Window — общий термин для окон с переключаемым покрытием для управления солнечным усилением.

Кронштейн для потолка — Кронштейн для крепления открытой подъёмной двери ближе к нижней стороне головки дверной коробки или поперечной перекладины; используется только для распашных дверей.

Покрытия для защиты от солнечного излучения — Тонкие пленочные покрытия на стекле или пластике, которые поглощают или отражают солнечную энергию, тем самым уменьшая солнечное излучение.

Коэффициент усиления солнечного тепла (SHGC) — Доля солнечного излучения, попадающего через окно или световой люк, как непосредственно переданного, так и поглощенного и впоследствии выпущенного внутрь. Коэффициент увеличения солнечного тепла заменил коэффициент затенения в качестве стандартного показателя способности окна затенять. Он выражается числом от 0 до 1.Чем ниже коэффициент солнечного тепла окна, тем меньше солнечного тепла оно передает и тем выше его способность затенять. SHGC может быть выражено только в отношении стекла или может относиться ко всей оконной конструкции.

Солнечное излучение — Общая лучистая энергия солнца, включая ультрафиолетовые и инфракрасные волны, а также видимый свет.

Солнечный экран — Устройство для защиты от солнца, такое как экраны, панели, жалюзи или жалюзи, устанавливаемое для улавливания солнечного излучения.

Солнечный спектр — Изменение интенсивности солнечного света в его спектральном диапазоне.

Класс передачи звука (STC) — Рейтинг потери звука при передаче материала в выбранном диапазоне звуковых частот. Чем выше число, тем меньше звука передается.

Распорки — Непрерывные или короткие отрезки эластомерного материала, размещенные по периферии одной или обеих сторон стекла по краям, между стеклом и его рамой, чтобы удерживать стекло в нужной плоскости.

Spandrel Glass — Непрозрачный материал для остекления, часто используемый для невидимых участков между этажами здания.

Спектрально-селективное покрытие — Остекление с покрытием или тонировкой с оптическими свойствами, прозрачными для одних длин волн и отражающими для других. Типичные спектрально-селективные покрытия прозрачны для видимого света и отражают коротковолновое и длинноволновое инфракрасное излучение.

Контроль скорости — Механизм, который контролирует скорость, с которой дверь будет работать.

Устойчивое состояние — При теплопередаче, состояние, при котором температура в любой заданной точке материала или системы не зависит от времени с заданной точностью в течение заданного периода времени. Отсюда следует, что температурный градиент и тепловой поток в любой заданной точке не зависят от времени.

Устойчивое состояние (тепловое состояние) — Состояние, при котором все соответствующие параметры в области не изменяются в течение двух последовательных периодов времени в установившемся режиме более чем на допуск установившегося состояния, и отсутствуют долгосрочные монотонные дрейфы.

Stick Wall — Система навесных стен, которая доставляется на поле отдельными частями, собирается и монтируется по частям, в отличие от методов единичной стены.

Ребро жесткости — усиливающий элемент, который служит для ограничения прогиба и / или усиления элемента, к которому он прикреплен (см. Также усиление).

Стойка — Вертикальные или вертикальные края двери, окна или экрана.

Табурет — Полкообразный элемент внутренней части подоконника, к которому закрывается нижняя планка створки.

Stop — Накладка с внутренней стороны оконной рамы, к которой закрывается оконная створка; в случае окна с двойным открыванием створка скользит до упора. Также называется бортик, боковой упор, упор для окна и упор для разделения.

Штормовые окна — Второй комплект окон, установленных снаружи или внутри основных окон для обеспечения дополнительной изоляции и защиты от ветра.

Прочность, поперечная (или изгиб) — Разрывная нагрузка, приложенная перпендикулярно нейтральной оси балки.

Стойка — Открывающее или удерживающее устройство, предусмотренное в головке, косяке или пороге дверной коробки или на краю стойки неактивной двери для установки замка или задвижки. (Также называется Хранитель или Ударная пластина). a) Удар коробки: удар, состоящий из лицевой панели с прямоугольным отверстием и коробчатого корпуса, прикрепленного к задней части пластины и окружающего отверстие. б) Пылезащищенный удар: удар, который помещается в пол, подоконник или порог проема для установки заподлицо и снабжен подпружиненным толкателем, закрывающим нишу и предотвращающим его заполнение грязью.c) Электрический удар: удар, используемый с замком-защелкой и предназначенный для срабатывания дистанционно управляемого электромагнита, позволяющий открыть дверь без возврата защелки. d) Роликовый удар: удар по фиксирующим болтам с роликом, установленным в выступе для уменьшения трения.

Ленточное окно — серия окон, образующих горизонтальную полосу на фасаде здания.

Структурная прокладка — Прокладка из синтетического каучука, предназначенная для зацепления края стекла или панели с окружающей рамой путем вдавливания блокирующей полосы наполнителя в паз на лицевой стороне прокладки.Такие прокладки конструктивно способны передавать ветровую и статическую нагрузку от стекла или панели на раму.

Структурное силиконовое остекление (SSG) — Процесс крепления стекла к системе каркаса навесной стены с помощью структурного силикона, в результате чего получается чистый, полностью стеклянный вид.

Подрамник — Несущая структурная рама, устанавливаемая перед готовой дверной коробкой и скрытая за ней.

Солнцезащитная пленка — Тонированная или отражающая пленка, наносимая на поверхность остекления для уменьшения видимого, ультрафиолетового или полного пропускания солнечного излучения.Уменьшает приток солнечного тепла летом и снижает яркость. Некоторые можно удалить и нанести повторно при смене сезона.

Superwindow — Окно с очень низким U-фактором, обычно менее 0,15, достигаемым за счет использования многослойного остекления, низкоэмиссионных покрытий и газовых наполнителей.

Поверхностный болт — стержень или болт, установленный на лицевой стороне двери, чтобы зафиксировать ее на раме и / или неподвижном. Управляется вручную.

Поверхностный коэффициент — Отношение установившейся скорости теплообмена (скорость теплового потока на единицу площади определенной поверхности за счет комбинированного воздействия излучения, проводимости и конвекции) между поверхностью и ее внешним окружением ( воздух или другая жидкость и другие видимые поверхности) до разности температур между поверхностью и окружающей средой.

Переключаемое остекление — Остекление с оптическими свойствами, которые можно обратимо переключать с прозрачного на темное или отражающее.

Закаленное стекло — Обработанное стекло, которое укрепляется путем повторного нагрева до температуры чуть ниже точки плавления с последующим резким охлаждением. При разбивании он распадается на мелкие кусочки. Примерно в четыре раза прочнее, чем стандартное отожженное стекло; он необходим в качестве безопасного остекления в дверях патио, входных дверях, габаритных огнях и других опасных местах.После отпуска его нельзя перерезать.

Шаблон (для аппаратного обеспечения) — Главный шаблон или масштабированный чертеж, показывающий все размеры и интервалы между отверстиями для аппаратного обеспечения.

Фурнитура для шаблона — Фурнитура, изготовленная с допусками по шаблону.

Thermal Break — Элемент с низкой проводимостью, расположенный между элементами с более высокой проводимостью, чтобы уменьшить поток тепла. Часто используется в алюминиевых окнах.

Тепловая мощность — Количество тепла, необходимое для изменения температуры тела на один градус.

Термическое расширение — Изменение размеров материала в результате изменения температуры.

Теплоизоляция — Материал или комплект материалов, используемый для обеспечения сопротивления тепловому потоку.

Система теплоизоляции — Применяемая или установленная теплоизоляция в комплекте со всеми необходимыми принадлежностями, пароизолятором и облицовкой.

Тепловая масса — Масса в здании (мебели или конструкции), которая используется для поглощения солнечной энергии в течение дня и отвода тепла по мере охлаждения помещения вечером.

Тонкий камень / Тонкий шпон — Облицовка толщиной менее 2 дюймов.

Порог — Элемент, который находится внизу раздвижной стеклянной двери или распашной двери; подоконник дверного проема.

Наклонное окно — Одно- или двухстворчатое окно, створка которого может быть откинута в комнату для внутренней мойки.

Тонированное стекло — Стекло, окрашенное с добавлением минеральных добавок. Любая тонировка снижает как визуальное, так и лучистое пропускание.

Тепловой перенос — Установившийся тепловой поток от тела (или к нему) через примененную теплоизоляцию и к (или от) внешнему окружению за счет теплопроводности, конвекции и излучения.

Передача тепла — Количество тепла, протекающего через единицу площади из-за всех режимов передачи тепла, вызванных преобладающими условиями.

Коэффициент пропускания — Процент излучения, который может пройти через остекление. Коэффициент пропускания можно определить для разных типов света или энергии, например.g., пропускание видимого света, пропускание УФ-излучения или полное пропускание солнечной энергии.

Коэффициент пропускания, тепловой — Передача тепла в единицу времени через единицу площади материала или конструкции и граничных воздушных пленок, вызванная единичной разницей температур между окружающей средой с каждой стороны.

Транец — Брус или балка поперечная горизонтальная в раме; крестовина, отделяющая дверь и т.п. от окна, или фрамужная рама над ней. Кроме того, окно над дверью или другое окно, построенное на фрамуге и обычно прикрепленное на петлях.

Поперечный брус — Горизонтальный элемент рамы, отделяющий дверной проем от транца.

Транцевый кронштейн — Кронштейн, используемый для поддержки цельностеклянного транца над цельностеклянной дверью, когда последняя не имеет металлической верхней направляющей и поперечной перекладины.

Окно фрамуги — оконная створка, расположенная над дверью. Также называется фрамугой.

Травертин — разновидность кристаллического или микрокристаллического известняка, отличающегося слоистой структурой.Поры и полости обычно концентрируются в некоторых слоях, что приводит к образованию открытой текстуры.

U-фактор (U-Value) — мера скорости несолнечных потерь или накопления тепла через материал или сборку. Выражается в единицах британских тепловых единиц / час на квадратный фут — ° F (Вт / квадратный метр — ° C). Значения обычно приводятся для зимних условий NFRC / ASHRAE: температура наружного воздуха 0 ° F (18 ° C), температура в помещении 70 ° F (21 ° C), ветер 15 миль в час и отсутствие солнечной нагрузки. Коэффициент U может быть выражен для одного стекла или всего окна, что включает влияние материалов рамы и разделителя.Чем ниже коэффициент U, тем выше сопротивление окна тепловому потоку и тем лучше его изоляционные свойства.

Значение U — См. Коэффициент U.

UBC — Единый строительный кодекс.

Ультрафиолетовый свет (УФ) — Невидимые лучи спектра, которые находятся за пределами видимого спектра на его коротковолновом фиолетовом конце. Ультрафиолетовые лучи встречаются в повседневном солнечном свете и могут вызывать выцветание лакокрасочного покрытия, ковров и тканей.

Unit Wall — Система навесных стен, при которой собранные в заводских условиях и застекленные элементы отправляются на поле и монтируются по частям.

Модульная навесная стена — Секции навесной стены, собранные на заводе, только устанавливаются, а не строятся на месте.

Технология теплой кромки — Использование прокладок с низкой проводимостью для уменьшения теплопередачи вблизи кромки стеклопакета. Любой материал с проводимостью лучше алюминия считается кромочным.

Диффузия водяного пара — Процесс, при котором водяной пар распространяется или перемещается через проницаемые материалы, вызванный разницей в давлении водяного пара.

Проницаемость для водяного пара — Скорость прохождения водяного пара через единицу площади плоского материала единичной толщины, вызванная разницей давления пара между двумя конкретными поверхностями, при заданных условиях температуры и влажности.

Проницаемость для водяного пара — Скорость прохождения водяного пара через единицу площади плоского материала или конструкции, вызванная разницей давления пара между двумя конкретными поверхностями, при заданных условиях температуры и влажности.

Давление водяного пара — Давление водяного пара при заданной температуре; также компонент атмосферного давления, обусловленный наличием водяного пара.

Сопротивление водяному пару — Устойчивый перепад давления пара, который вызывает единичную скорость потока пара через единицу площади плоского материала (или конструкции, которая действует как однородное тело) для определенных условий температуры и относительной влажности на каждой поверхности.

Удельное сопротивление водяному пару — Устойчивый перепад давления пара, который вызывает единичную скорость потока пара через единицу площади и единицу толщины плоского материала (или конструкции, которая действует как однородное тело) для определенных условий температуры и относительной влажности. на каждой поверхности.

Замедлитель паров воды (барьер) — Материал или система, которые в определенных условиях препятствуют пропусканию водяного пара в достаточной степени.

Скорость передачи водяного пара — Устойчивый поток водяного пара в единицу времени через единицу площади тела, перпендикулярный определенным параллельным поверхностям, при определенных условиях температуры и влажности на каждой поверхности.

Атмосферная пленка — Полоса упругого материала для закрытия стыка между оконной створкой и рамой с целью уменьшения утечки воздуха и предотвращения попадания воды в конструкцию.

Выветривание — Естественное изменение химическими или механическими процессами из-за действия компонентов атмосферы, поверхностных или грунтовых вод или изменения температуры.

Перегородка для воды — Перегородка для выхода воды.

Сливное отверстие — Небольшое отверстие в стене или элементе подоконника, через которое вода может стекать наружу здания.

Мокрое остекление — Герметизация стекла или другого панельного материала в раме с помощью состава для остекления или герметика.Смачивание и адгезия, поверхность — Взаимное сродство отделочного покрытия и поверхности, на которую оно нанесено, и сцепление с ним.

Смачивание и адгезия, поверхность — Взаимное сродство отделочного покрытия и поверхности, на которую оно нанесено, и сцепление с ним.

Широкая штанга — см. Штангу.

Анкер ветровой нагрузки — Анкер навесной стены, который ограничивает движение только в горизонтальном направлении, но допускает вертикальное движение.

Окно — застекленный проем во внешней стене здания; единое целое, состоящее из рамы створки и остекления, а также любых действующих элементов.

Оконная фурнитура — Различные устройства и механизмы для окон, включая защелки, застежки и замки, петли, шарниры, подъемники и тяги, шкивы и утяжелители створки, противовесы и распорки створки.

Оконная стена — Наружная ненесущая стена, использующая раму, содержащую окна, обычно простирающаяся от верха плиты на одном этаже до низа плиты на следующем этаже.

Проектирование навесных стен: реальное решение для зданий средней этажности в зонах стихийных бедствий | Мыслительное лидерство

Хорошо продуманный дизайн навесной стены — вещь прекрасная.От материалов с рисунком в алюминиевом каркасе до красиво изогнутого стекла — навесные стены, которые охватывают все здание или только одну сторону, не несут нагрузку и созданы, чтобы быть максимально эстетичными.

Навесные стены играют важную роль в архитектуре не только для защиты средних и некоторых высотных зданий от самых суровых погодных условий, но и для повышения вертикальной устойчивости, особенно в конструкциях в зонах стихийных бедствий. Поскольку для зданий, расположенных низко от земли, меньше проблем с устойчивостью, навесные стены обычно не проектируются для одно- или двухэтажных зданий.

Прежде чем внедрять навесную стену в свой следующий проект, подумайте о типах навесных стен, к которым архитекторы обращаются чаще всего, а также о преимуществах и проблемах проектирования навесных стен.

Большинство навесных стен тонкие и сделаны из легкого стекла, металла или каменного шпона, которые заключены в алюминиевые рамы. Внешний вид варьируется в зависимости от типа используемой конструкции навесной стены и материалов, выбранных архитектором.К распространенным типам конструкции навесных стен относятся:

• Stick Конструкция: Большие секции каркаса, которые удерживают панели из стекла, дерева или каменного шпона, собираются на месте, что исключает дополнительные затраты на производство и доставку. Поскольку секции предназначены для покрытия больших площадей, создается мало швов. Меньшее количество швов предотвращает выход тепла и прохладного воздуха из здания.
• Конструкция с лестницей: Каркасы навесных стен с лестницей изготавливаются за пределами объекта, а затем собираются на месте.Это сокращает время установки, но, поскольку детали меньше, приводит к большему количеству швов и линий стыка.
• Блочная конструкция: Вся навесная стена собирается в единое целое за пределами строительной площадки, а затем поднимается на место на месте. Доставка может быть сложной и дорогостоящей, но установка проще.

Система навесных стен, которую вы выбираете, зависит от целей вашего проекта. Если вы хотите улучшить энергопотребление, то наиболее эффективными могут оказаться термически разорванная блочная система или конструкция стержня.Однако, если вам просто нужна эстетически привлекательная ненесущая стена, которая пропускает много естественного света, то количество швов может не быть проблемой. В этом случае может быть достаточно лестничной конструкции.

Навесные стены — это больше, чем просто ограждение здания красивым стеклом или другими материалами. Они также чрезвычайно полезны в зонах стихийных бедствий и районах, часто подверженных воздействию экстремальных погодных условий, таких как сильный ветер и проливной дождь, и могут обеспечить устойчивость:

• Управление силой ветра: Навесные стены предназначены для передачи боковых ветровых нагрузок вокруг здания: ветер распространяется по специально созданным каналам, соединяющим полы или колонны здания, что снижает вероятность того, что вам придется заменять целые стены, поврежденные во время природная катастрофа.
• Предотвращение утечек: Навесная стена действует как броня, которая защищает здание от проливных дождей, которые могут атаковать уязвимые места основных конструкций и создать утечки.
• Управление колебаниями: Благодаря продуманному размещению стеклянных окон или других обшитых панелями материалов и экструдированных алюминиевых рам навесные стены могут поглощать колебания во время ураганов и землетрясений, что снижает вероятность их растрескивания или разрушения.
• Гибкость: Навесные стены обеспечивают большую гибкость конструкции, чем бетонные или каменные несущие стены.Например, если вы устанавливаете навесную стену из прозрачного стекла на одной стороне здания, чтобы пропускать много естественного света, но позже решите, что пространство слишком яркое, вы можете легко заменить стеклянные панели панелями из тонированного стекла или непрозрачного материал.
• Эстетическая свобода: Навесная стена может придать зданию целостность и красоту. Когда HMC Architects спроектировали семиэтажный медицинский центр Kaiser Permanente Fontana в Фонтане, Калифорния, мы создали структурную сердцевину с раскосным каркасом и серию наружных навесных стен из стекла.У входа были установлены окна от пола до потолка, а не дырочные, благодаря чему пространство казалось более открытым и связным от одного этажа к другому.
• Экологичность: Большинство навесных стен сделаны из стекла, что позволяет проникать в здание большему количеству естественного света, что снижает потребность в искусственном внутреннем освещении и может повысить тепловую эффективность для снижения затрат на электроэнергию. Проект Frontier на Ранчо Кукамонга, Калифорния, служит образцом для обучения устойчивому развитию.Общественность, коммерческие строители и защитники устойчивого развития могут посетить демонстрационный проект, чтобы открыть для себя альтернативные методы строительства, которые способствуют экономии энергии и воды. Проект включает четыре внутренние бетонные стены, которые мы спроектировали для изоляции здания и снижения затрат на электроэнергию. Другая монолитная бетонная стена поддерживает здание и обеспечивает поперечную устойчивость. Наконец, стеклянная навесная стена, установленная у северного и восточного входов в здание, пропускает много естественного света в пространство, а стена из деревянных реек на противоположной стороне обеспечивает необходимую тень, чтобы пространство не становилось слишком жарким или ярким.

Какой бы выгодной ни была конструкция навесной стены, она не будет подходящим решением для каждого проекта. Перед принятием окончательного решения следует учесть размер здания и стоимость навесной стены.

Хотя навесные стены могут быть чрезвычайно полезными, иногда они сопряжены с дополнительными расходами и сложностью. Навесные стены чаще всего изготавливают из качественного прочного стекла и дорогих гибких металлов. Следовательно, они могут стоить дороже, чем традиционные стены из бетона, гипса, металла или камня.Но если учесть методы сборки и установки, навесные стены могут быть рентабельными. Как отмечалось ранее, модульная конструкция навесной стены позволяет производить сборку вне строительной площадки с последующей моноблочной установкой на месте с помощью крана. Этот метод снижает трудозатраты, поскольку для установки каждой стены требуется меньше рабочих.

Еще одна проблема проектирования навесных стен состоит в том, что этот процесс может быть сложным, поскольку необходимо производить точные расчеты бокового смещения. Навесные стены охватывают несколько уровней здания и должны изгибаться, поскольку они предназначены для предотвращения растрескивания при приложении к ним значительной силы, например, во время землетрясения или урагана.Чем выше здание, тем сложнее становится процесс строительства.

Несмотря на эти проблемы, преимущества конструкции навесных стен часто перевешивают связанные с ними дополнительные затраты и сложность. Сниженное потребление энергии и повышенная долговечность могут со временем снизить эксплуатационные расходы.
