Брус для перекрытия – расчет размера сечения материала для потолочных конструкций (фото и видео)

О чём пойдет речь:

Балки перекрытия: общие требования

Брус для обустройства потолка применяется и в каркасных, и в бревенчатых, и в брусовых, и даже в кирпичных зданиях. Касается это только малоэтажного строительства – одноэтажный дом с чердаком или мансардой, или 2-, 3-этажное строение.

Какой брус используется для перекрытия?

• Необходимо только хорошо просушенное дерево – уровень влажности не более 20%. При высыхании дерево изменяется в объеме, порой даже коробится, что приведет к деформации потолка.
• Порода дерева, если речь идет о деревянном строении, должна совпадать с породой остальной древесины. Степень усадки и реакция на температурные изменения у разного материала заметно отличается.
• Бруски необходимо тщательно и со всех сторон, не забывая торцы, обработать антисептиками, так как дерево, обычно, подвержено гниению и составляет лакомый кусочек для насекомых.
• Рекомендуется обработать материал также антипиренами – составы увеличивают огнестойкость.

При сооружении балочной системы выполняется еще ряд требований, которые влияют на выбор материала – его размеры и способ изготовления. Так, над помещениями с высокой влажностью балочная система дополнительно гидроизолируется. А если балки разделяют этажи с разным температурным режимом – например, жилой этаж и неотапливаемый чердак, то теплоизоляция должна быть усилена и выполняться по тем же требованиям, что и теплоизоляции стен. В этом случае утеплитель составляет ощутимую дополнительную нагрузку, и брус придется подбирать больших размеров.

Определение нагрузки

Размер бруса для перекрытия между этажами определяется той нагрузкой, которую конструкцию должна выдержать. Одно дело – необитаемый чердак, выполняющий роль воздушной прослойки между крышей и жильем, и совсем другое – мансарда, где совокупный вес мебели, людей, бытовой техники и утепления может достигать значительных величин.

Общая нагрузка составляет сумму массы всех объектом и вес самой конструкции.

Для нежилого чердака расчет будет приблизительно таким:

• если помещение не используется в качестве склада, а в теплоизолятор применялся легкий – минеральная или базальтовая вата, пенополистирол, то собственная нагрузка принимается за 50 кг/кв. м;
• по СНиП стандартная нагрузка во время эксплуатации нежилого чердачного помещения составляет 70*1.3=90 кг/кв. м, с учетом коэффициента запаса;
• соответственно, общая нагрузка вычисляется как 50+90=130 кг/кв. м. На практике величину тут же увеличивают до 150, чтобы обеспечить запас прочности.

Если на чердаке складывают и хранят старые вещи, вплоть до мебели, если используется тяжелый утеплитель, и также при облицовке потолка тяжелым отделочным материалом, эксплуатационную нагрузку увеличивают до 150.

• Соответственно: 50+150*1,3=245 кг/кв. м.

Сделать межэтажные перекрытия в доме из бруса рекомендуется и в тех случаях, когда второй этаж представляет собой жилую мансарду. Однако при вычислениях необходимо учитывать вес мебели, пола на втором этаже, перегородок, если таковые будут, и совокупный вес постоянных обитателей.

• Как правило, общая нагрузка составляет 300–150 кг/в. м.

Если второй этаж состоит из жилых, отапливаемых, активно используемых помещений, то общая нагрузка составит не менее 400 кг/кв. м. Определение сечения бруса как клееного, так и из массива, проводится исходя из полученных величин.

Длина перекрытия

Второй принципиальный вопрос определяющей габариты материала. Параметр этот фиксированный – материал нарезается стандартными отрезками, поэтому расчеты могут привести к тому, что вместо балок будут устанавливаться деревянные фермы.

Параметр состоит из величины пролета и глубины заделывания балки в стену. В кирпичных перегородках балка размещается на глубину в 150 мм, в стенах из дерева – врубается в основание на 70 мм.

Оптимальным сличается пролет в 2,5–4 мм, максимальным – в 6 м. Если величина больше, балки изготавливают из клееного бруса. При очень большой длине пролета могут понадобиться дополнительные опорные конструкции – колонны, перегородки. На фото – перекрытие, собранное из клееного бруса.

Определение параметров

Сечение бруса для перекрытия вычисляют в соответствии с установленнной нагрузкой и величиной пролета. Лучший вариант – сечение в форме прямоугольника, в котором высота и толщина соотносятся как 1,4:1.Ширина может составлять 40–200 мм, а высота – 100–300 мм.

Как правило, подбирают такие размеры, чтобы высота превышала толщину теплоизолятора.

Дистанция между балками колеблется от 30 до 120 см. Зависит она и от полной нагрузки, и от величины листа утеплителя, и элементов подшивки. Кроме того, в каркасной постройке дистанция между балками должна в какой-то мере совпадать с шагом между стойками каркаса.

Балки перекрытия из клееного бруса первого этажа рассчитываются по той же схеме: прочностные характеристики у материалов близкие.

Полученные результаты проверяются по справочной таблице для определения размеров элементов для межэтажных перекрытий. При проверке учитывается, что прогиб для конструкций чердачного типа должен быть около 1/200, и для жилых мансард – 1/350.

brusportal.ru

видео-инструкция по монтажу своими руками, особенности устройства конструкций 5, 6 метров, по двутавру, крепления балок, лагов, максимальная длина клееного материала, какой использовать лучше, сечение, размер, цена, фото

Все фото из статьи

Устройство перекрытия в доме из бруса – важная тема, в которой должен разбираться любой строитель. Сечение, материал и размер бруса для перекрытия следует подбирать на основе расчетов и практических знаний, а теоретические основы мы рассмотрим в рамках статьи. Кроме того, вы узнаете ряд полезной информации по работе своими руками.

Размер лагов бруса перекрытия подбирается в зависимости от ожидаемых нагрузок и длины пролета.

Перекрытие брусом

Назначение и разновидности

Перекрытие брусом по двутавру в качестве промежуточного соединения.

Брус для перекрытий используется в качестве несущих балок, которые передают нагрузку от всех находящихся в помещении предметов, включая собственный вес перекрытия, стенам сооружения. Эти балки служат опорой для половых лаг и основой для отделочного покрытия потолка.

Таким образом, мы видим, что перед нами конструкционный элемент, грамотное использование которого требует правильного расчета таких параметров, как:

• сечение бруса для перекрытия. Важно подобрать ширину и высоту сечения, а также их соотношение;
• длина балки по отношению к ее сечению. Существует максимальная длина перекрытия из бруса, и обычно она не превышает 6 метров, так как деревянный материал не может надежно справляться с пролетами больших размеров;
• шаг расположения несущих элементов по перекрываемой площади;
• влажность пиломатериала. Это также очень важный параметр, от которого может зависеть успех всего мероприятия;
• порода древесины, используемая при изготовлении балок. Чаще всего это сосна;
• качество пиломатериала. Важно следить за отсутствием трещин, большого количества сучков и других дефектов;
• наличие, степень и состав обработки древесины защитными комплексами, включающими антисептики, фунгициды, антипирены и инсектициды.

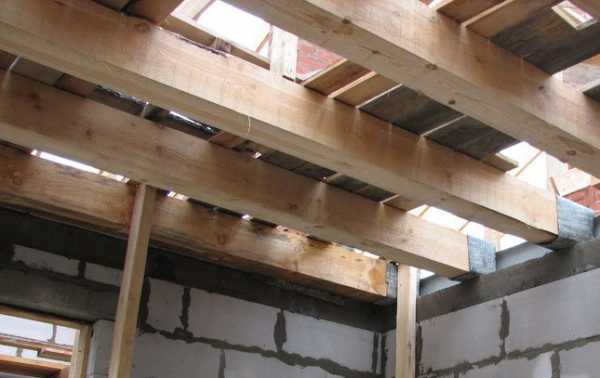

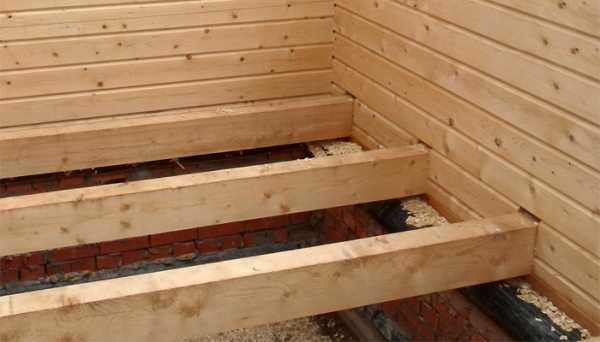

На фото – перекрытие первого этажа.

Для сооружения межэтажных конструкций обычно используют массивный четырехкантный материал из сосны северных пород. Наиболее популярные сечения – 100х100 мм, 150х100 мм, 150х150 мм, 200х150 мм, 200х200 мм.

Считается, что наибольшей несущей способностью обладают детали, высота которых превышает ширину как 7:5, а длина превышает высоту примерно в 24 раза.

Важно!
Назначение бруса для междуэтажных перекрытий – это принятие, распределение и передача нагрузок от веса людей, предметов и собственного веса несущим стенам дома или квартиры.

Размер и прочие параметры зависят от ожидаемых нагрузок.

Если говорить о разновидностях, то на практике применяют такие типы:

1. Массивный пиломатериал. Обычно это хвойные породы: сосна, лиственница, пихта, ель, кедр. Отличаются высоким содержанием смол и стойкостью к влаге, достаточно высокой прочностью и доступностью, особенно в регионах с большими площадями лесов (Россия, Белоруссия, Канада, США, Скандинавские страны, Украина и т.д.).
2. Клееный брус для перекрытий. Производится из ламелей (досок) радиального распила, которые склеивают с встречным направлением волокон. Цена таких балок высока, но их прочность, надежность и долговечность вне конкуренции.
3. Сборный из досок. Если поставить на ребро две или более доски сечением 150х30 мм и сбить их гвоздями в шахматном порядке, то в результате мы получим даже более прочный аналог массива сечением 150х50 мм. Такой способ часто применяется в дачном строительстве.
4. Современные клееные материалы в виде двутавров и прочих конструкционных деталей, спрессованные из стружки, ламелей, фрагментов и других отходов деревообработки. Прочны, практичны, но весьма дороги.

Инструкция по сборке бруса из доски.

Важно!
Для стандартных перекрытий жилых домов достаточно использовать обычный массивный или сборный из досок брус рассчитанного сечения из сосны.

Расчёт параметров

Перед тем как решить, какой брус использовать для перекрытия 5 метров, необходимо рассчитать ряд параметров.

Перед тем как перейти непосредственно к практическим работам, следует рассчитать все параметры балок, которые будут нести нагрузку от перекрытий. Для этого нам понадобятся такие величины:

Для чердачного пола используют не такие толстые брусья, как для жилого.

Важно!
В частном строительстве при относительно небольших объемах особо точные расчеты не проводят, а пользуются общепринятыми табличными параметрами, округлёнными в большую сторону.
Также удобно считать с помощью специальных онлайн-калькуляторов.

Монтаж балок

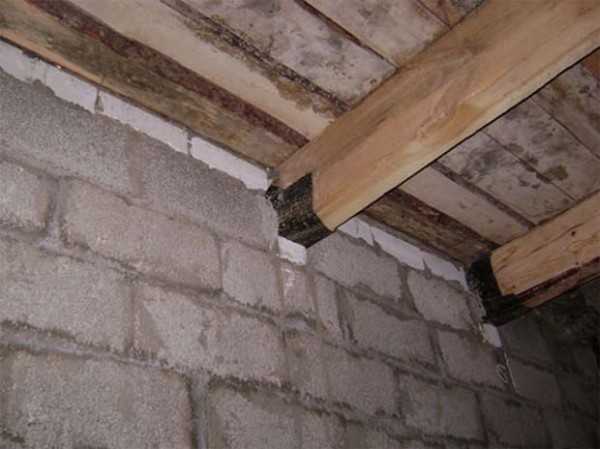

Контактирующие с камнем концы закрывают гидроизоляцией.

Первоначально производят все необходимые расчеты. Когда размеры, сечение и шаг укладки брусьев известен, можно приступать к монтажным работам. Здесь следует сказать, что огромное значение имеет влажность материала.

Желательно, чтобы доска была высушена до 10 – 12 %. Брусья, влажность которых превышает 20 %, в строительстве использовать нельзя, иначе их сильно покрутит вдоль продольной оси.

Чаще всего в стенах делают специальные врубки или ниши, чтобы торцы брусьев ложились на стену на глубину 100 – 150 мм. Если стены кирпичные, бетонные или блочные, тогда торцы обрабатывают битумной мастикой или рубероидом для предотвращения гниения от впитанной влаги.

При контакте с камнем важна гидроизоляция.

Ширину ниш в каменных стенах подбирают так, чтобы доска была забетонирована 50 – 100 мм слоем цементно-песчаной смеси. Также практикуется крепление с помощью стальных корзин, пластин, кронштейнов и прочих подобных деталей.

В таком случае сами кронштейны крепят анкерными болтами или дюбелями к стенам, а балки вставляют в посадочную чашу и фиксируют саморезами.

В каркасных домах при расчете шага укладки деревянных брусьев стараются учесть расположение стеновых стоек перегородок, этот принцип позволяет создать более надежный и прочный каркас.

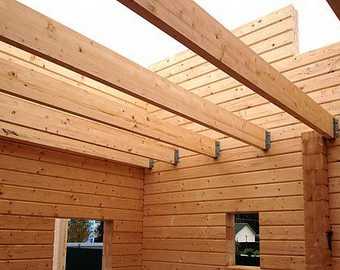

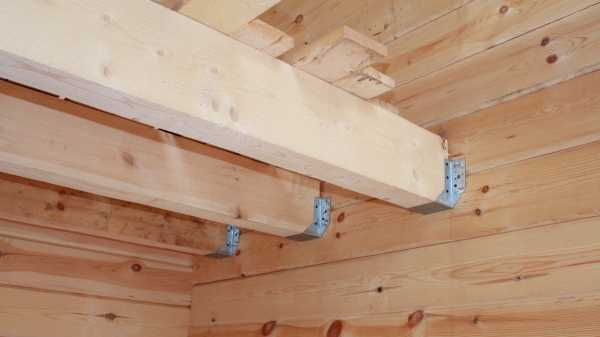

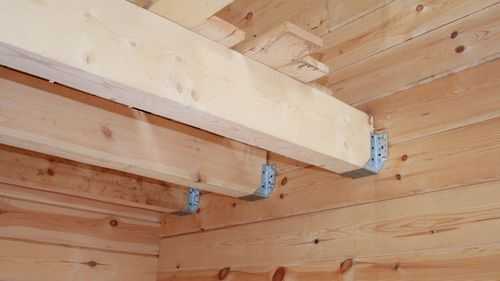

Крепление балок перекрытия в брусовом доме стальными кронштейнами.

Важно!
Деревянные перекрытия хорошо проводят звуковые вибрации, поэтому желательно независимо от температурных условий укладывать между балками минеральную вату и использовать звукопоглощающие прокладки.

Вывод

Деревянные перекрытия между этажами основаны на брусе, параметры которого, размеры и качество должны соответствовать ГОСТ и СНиП. Видео в этой статье наглядно показывает процесс сооружения междуэтажной конструкции из дерева.

rubankom.com

Расчет сечения бруса для перекрытия между этажами. Какой брус использовать для перекрытия

Все фото из статьи

Устройство перекрытия в доме из бруса – важная тема, в которой должен разбираться любой строитель. Сечение, материал и размер бруса для перекрытия следует подбирать на основе расчетов и практических знаний, а теоретические основы мы рассмотрим в рамках статьи. Кроме того, вы узнаете ряд полезной информации по работе своими руками.

Перекрытие брусом

Назначение и разновидности

Брус для перекрытий используется в качестве несущих балок, которые передают нагрузку от всех находящихся в помещении предметов, включая собственный вес перекрытия, стенам сооружения. Эти балки служат опорой для половых лаг и основой для отделочного покрытия потолка.

Таким образом, мы видим, что перед нами конструкционный элемент, грамотное использование которого требует правильного расчета таких параметров, как:

• сечение бруса для перекрытия . Важно подобрать ширину и высоту сечения, а также их соотношение;
• длина балки по отношению к ее сечению . Существует максимальная длина перекрытия из бруса, и обычно она не превышает 6 метров, так как деревянный материал не может надежно справляться с пролетами больших размеров;
• шаг расположения несущих элементов по перекрываемой площади ;
• влажность пиломатериала . Это также очень важный параметр, от которого может зависеть успех всего мероприятия;
• порода древесины , используемая при изготовлении балок. Чаще всего это сосна;
• качество пиломатериала . Важно следить за отсутствием трещин, большого количества сучков и других дефектов;
• наличие, степень и состав комплексами , включающими антисептики, фунгициды, антипирены и инсектициды.

Для сооружения межэтажных конструкций обычно используют массивный четырехкантный материал из сосны северных пород. Наиболее популярные сечения – 100х100 мм, 150х100 мм, 150х150 мм, 200х150 мм, 200х200 мм.

Считается, что наибольшей несущей способностью обладают детали, высота которых превышает ширину как 7:5, а длина превышает высоту примерно в 24 раза.

Важно!
Назначение бруса для междуэтажных перекрытий – это принятие, распределение и передача нагрузок от веса людей, предметов и собственного веса несущим стенам дома или квартиры.

Если говорить о разновидностях, то на практике применяют такие типы:

1. Массивный пиломатериал. Обычно это хвойные породы: сосна, лиственница, пихта, ель, кедр. Отличаются высоким содержанием смол и стойкостью к влаге, достаточно высокой прочностью и доступностью, особенно в регионах с большими площадями лесов (Россия, Белоруссия, Канада, США, Скандинавские страны, Украина и т.д.).
2. Клееный брус для перекрытий. Производится из ламелей (досок) радиального распила, которые склеивают с встречным направлением волокон. Цена таких балок высока, но их прочность, надежность и долговечность вне конкуренции.
3. Сборный из досок. Если поставить на ребро две или более доски сечением 150х30 мм и сбить их гвоздями в шахматном порядке, то в результате мы получим даже более прочный аналог массива сечением 150х50 мм. Такой способ часто применяется в дачном строительстве.
4. Современные клееные материалы в виде двутавров и прочих конструкционных деталей, спрессованные из стружки, ламелей, фрагментов и других отходов деревообработки. Прочны, практичны, но весьма дороги.

Важно!
Для стандартных перекрытий жилых домов достаточно использовать обычный массивный или сборный из досок брус рассчитанного сечения из сосны.

Расчёт параметров

Перед тем как перейти непосредственно к практическим работам, следует рассчитать все параметры балок, которые будут нести нагрузку от перекрытий. Для этого нам понадобятся такие величины:

Важно!
В частном строительстве при относительно небольших объемах особо точные расчеты не проводят, а пользуются общепринятыми табличными параметрами, округлёнными в большую сторону.
Также удобно считать с помощью специальных онлайн-калькуляторов.

Монтаж балок

Первоначально производят все необходимые расчеты. Когда размеры, сечение и шаг укладки брусьев известен, можно приступать к монтажным работам. Здесь следует сказать, что огромное значение имеет влажность материала.

Желательно, чтобы доска была высушена до 10 – 12 %. Брусья, влажность которых превышает 20 %, в строительстве использовать нельзя, иначе их сильно покрутит вдоль продольной оси.

Чаще всего в стенах делают специальные врубки или ниши, чтобы торцы брусьев ложились на стену на глубину 100 – 150 мм. Если стены кирпичные, бетонные или блочные, тогда торцы обрабатывают битумной мастикой или рубероидом для предотвращения гниения от впитанной влаги.

Ширину ниш в каменных стенах подбирают так, чтобы доска была забетонирована 50 – 100 мм слоем цементно-песчаной смеси. Также практикуется крепление с помощью стальных корзин, пластин, кронштейнов и прочих подобных деталей.

В таком случае сами кронштейны крепят анкерными болтами или дюбелями к стенам, а балки вставляют в посадочную чашу и фиксируют саморезами.

В каркасных домах при расчете шага стараются учесть расположение стеновых стоек перегородок, этот принцип позволяет создать более надежный и прочный каркас.

Важно!
Деревянные перекрытия хорошо проводят звуковые вибрации, поэтому желательно независимо от температурных условий укладывать между балками минеральную вату и использовать звукопоглощающие прокладки.

Вывод

Деревянные перекрытия между этажами основаны на брусе, параметры которого, размеры и качество должны соответствовать ГОСТ и СНиП. Видео в этой статье наглядно показывает процесс сооружения междуэтажной конструкции из дерева.

В частном строительстве межэтажное перекрытие возводится обычно из деревянных балок. Во-первых, материал вполне доступен, во-вторых, отл

stroyew.ru

Использование бруса для возведения межэтажных перекрытий — expertbrusa.ru

В частном строительстве довольно часто используется деревянный брус для перекрытий межэтажных и чердачных. Это один из самых надежных материалов, который применяется в строительстве уже в течение длительного времени. Главное при его использовании — это правильно рассчитать сечение поперечных балок, используемых в качестве лаг.

Деревянный брус является качественным и надежным материалом для строительства межэтажного перекрытия, главное — это правильно рассчитать сечение лаг.

Важный элемент здания

Перекрытия — важная и неотъемлемая часть любого здания. К их монтажу необходимо относиться очень ответственно, подбирая для этого наиболее подходящий материал. Как показывает многолетний опыт, очень часто межэтажные перекрытия при частном домостроении сооружаются именно из древесины. Это обусловлено простотой монтажа. Никакая специализированная техника для их установки не требуется. Конструкция получается прочной, надежной и долговечной. В случае необходимости ее легко можно отремонтировать путем демонтажа пришедшего в негодность участка и замены его на новый.

Прежде чем начинать работу, нужно правильно определить сечение бруса, который будет использован для межэтажных перекрытий. Для этого существуют специальные формулы, в которых учтены сопротивление и процент влажности древесины. Также в расчет берутся материал, из которого сделана поперечина, длина пролета, ширина балки и высота бруса.

Таблица расчета сечения балок и расстояние между ними.

При расчете междуэтажного перекрытия нужно помнить, что значение нагрузки должно быть не менее 300 кг/м. Это обусловлено тем, что, кроме предполагаемого веса людей и предметов обихода, должен быть учтен и вес самого перекрытия: балок, чернового и чистового пола, утепляющего и звукоизоляционного слоев. При проектировании чердачной конструкции нагрузка может быть уменьшена и составлять около 200 кг/м.

В существующем брусовом разнообразии параметры наиболее часто используемого материала для перекрытий могут находиться в пределах от 100х100 мм до 100х250 мм, а также от 150х150 мм до 150х250 мм. Так, для межэтажной конструкции минимальный размер должен составлять 100х250 мм, а для чердачной — не менее 100х200 мм. Шаг установки не должен превышать 600 мм.

Установка межэтажных перекрытий в доме из бруса начинается с монтажа лаг. На стены укладывается подготовленный брус, предварительно обернутый рубероидом. Это необходимо для того, чтобы предохранить древесину от попадания влаги и последующего гниения.

Крайние балки должны быть уложены на расстоянии не менее 5 см от стены. Средние поперечины укладываются шагом около 600 мм. Очень важно уложить лаги на всю толщину стены. Это позволит обеспечить им максимальную опору и устойчивость. Для заполнения промежутков могут быть использованы кирпич или другие строительные блоки. После завершения этих работ приступают к набивке черного пола. Для этого подойдут обрезные доски размером 150х25 мм.

Сборная конструкция

Если подобрать брус необходимого размера сложно, проблему можно решить несколькими способами (например, использовать сборные балки).

Виды деревянных перекрытий.

Сделать их можно своими силами при помощи шуруповерта или дрели.

Для получения балки нужного размера необходимо скрепить между собой несколько подходящих досок. Гвозди в качестве крепежа лучше не использовать. Древесина со временем высохнет, и они будут не так прочно удерживать доски вместе. Лучше воспользоваться саморезами по дереву. Если сборная лага будет использована для сооружения цокольного или подвального перекрытия, то перед скреплением каждая доска должна быть обработана антисептиком. Это сохранит древесину от порчи и увеличит срок ее службы. Для перекрытий между этажами такая обработка не нужна.

Что касается несущей способности такой сборной конструкции, то она получается даже выше, чем у цельной. А средств для ее приобретения понадобится меньше.

Клееные конструкции

Довольно часто при малоэтажном строительстве применяется клееный брус. Его отличает много преимуществ при сравнении с другими строительными материалами, что позволяет использовать его как элемент конструкции.

Балки из клееного бруса применяются для сооружения перекрытий при возведении не только деревянных зданий, но и домов из других материалов. Это хорошая альтернатива железобетонным конструкциям, особенно для перекрытия больших пролетов при сооружении просторных помещений. Несмотря на длину, эти конструктивные элементы имеют высокую прочность и небольшой удельный вес. Монтаж их не вызывает никаких трудностей благодаря высокой точности конструкции. Их использование дает возможность значительно сократить время строительства и сэкономить средства. У клееных деревянных конструкций отсутствуют усадка и растрескивание, они устойчивы к агрессивным средам и имеют высокую сейсмоустойчивость.

Эти же балки часто используются и для изготовления стропил. При проведении различных расчетов нужно пользоваться коэффициентами, предназначенными для клееных конструкций.

Чтобы произвести балки, пиломатериал вначале распускается на ламели. Затем их сушат, обрабатывают и склеивают двухкомпонентным конструкционным клеем. За счет сращивания досок можно достигнуть максимальной длины до 18000 мм. Склеивание большого числа ламелей позволяет получить наибольшую толщину — 300 мм. При склеивании соблюдается следующий принцип: волокна соседних элементов должны располагаться в противоположных плоскостях. Это позволяет снять напряжение в балках перекрытий и стропил. Такой способ производства дает возможность сохранить надолго форму крыши дома, а также предохранить от прогибов межэтажные перекрытия даже при значительных нагрузках.

Необходимо отметить и некоторые недостатки клееного бруса. Поскольку в нем имеется клеящий состав, этот материал не может считаться экологически чистым. Если при производстве был использован некачественный пиломатериал, то во время эксплуатации можно столкнуться со значительной усадкой и последующим перекосом перекрытий. Главное, клееные балки имеют ограниченный срок эксплуатации (не более 20 лет).

expertbrusa.ru

Какой брус использовать для перекрытия дома

Осуществляя строительство деревянного перекрытия дома, необходимо с большой ответственностью подходить к выбору строительных материалов, ведь именно они обеспечат надежность и прочность всей конструкции. Их монтаж выполняют только тогда, когда произведены все необходимые замеры и подсчеты.

Кроме этого, следует учитывать, что для перекрытий используют брус только определенного размера, поскольку неправильно подобранное сечение может привести к неизбежному провисанию перекрытия. Давайте разберемся, какой брус нужно использовать для перекрытия.

Преимущества и недостатки деревянного бруса

Деревянный брус в качестве балок перекрытия пользуется довольно большой популярностью, поскольку он имеет сравнительно низкую стоимость, небольшую теплопроводность, производится из экологически чистых материалов и легко устанавливается.

Однако наряду с весомыми преимуществами, как и все другие материалы, брус имеет ряд недостатков, о которых обязательно нужно знать. К ним относятся маленькая прочность, плохая стойкость к влиянию вредоносных бактерий и насекомых, а также быстрая воспламеняемость. Чтобы как можно лучше защитить дерево, его обрабатывают специальными средствами.

Какой брус использовать для перекрытия дома?

Прежде чем приступать к использованию деревянного бруса, следует убедиться в том, что он достаточно хорошо просушен. В противном случае материал может очень сильно деформироваться и всю работу придется переделывать заново. Работы по монтированию нужно проводить только в хорошую погоду, поскольку наличие дождя повлечет за собой впитывание влаги в дерево и непременное его последующее выкручивание. Дерево, используемое для балок, должно быть без сучков, что нужно проконтролировать при закупке материала.

Длина бруса может быть в пределах 2 — 5 м, а высота его сечения должна быть больше ширины. Для того чтобы подобрать балку с правильным сечением, рекомендуется пользоваться специальными таблицами, которые подскажут, на каком размере лучше остановиться (в них учитывается масса материала, величина будущей нагрузки и размер пролета). Чаще всего средняя нагрузка на брусья составляет 400 кг/м2. Чем ближе расположить друг к другу балки, тем большую они будут выдерживать нагрузку.

Укладывают деревянные брусья торцами к стенам на глубину не менее 12 см. Предварительно балку покрывают со всех сторон гидроизоляцией и крепят к дому анкерными болтами. Чтобы избежать провисания заготовок, размещают их поперек здания. Если их длина превышает 5 м, обязательно используют опоры. Дополнительной жесткости перекрытию придаст настил пола и подшивка потолка. В следствии чего получится цельная конструкция.

dekormyhome.ru

Какой брус использовать для перекрытия дома

Осуществляя строительство деревянного перекрытия дома, необходимо с большой ответственностью подходить к выбору строительных материалов, ведь именно они обеспечат надежность и прочность всей конструкции. Их монтаж выполняют только тогда, когда произведены все необходимые замеры и подсчеты.

Кроме этого, следует учитывать, что для перекрытий используют брус только определенного размера, поскольку неправильно подобранное сечение может привести к неизбежному провисанию перекрытия. Давайте разберемся, какой брус нужно использовать для перекрытия.

Преимущества и недостатки деревянного бруса

Деревянный брус в качестве балок перекрытия пользуется довольно большой популярностью, поскольку он имеет сравнительно низкую стоимость, небольшую теплопроводность, производится из экологически чистых материалов и легко устанавливается.

Однако наряду с весомыми преимуществами, как и все другие материалы, брус имеет ряд недостатков, о которых обязательно нужно знать. К ним относятся маленькая прочность, плохая стойкость к влиянию вредоносных бактерий и насекомых, а также быстрая воспламеняемость. Чтобы как можно лучше защитить дерево, его обрабатывают специальными средствами.

Какой брус использовать для перекрытия дома?

Прежде чем приступать к использованию деревянного бруса, следует убедиться в том, что он достаточно хорошо просушен. В противном случае материал может очень сильно деформироваться и всю работу придется переделывать заново. Работы по монтированию нужно проводить только в хорошую погоду, поскольку наличие дождя повлечет за собой впитывание влаги в дерево и непременное его последующее выкручивание. Дерево, используемое для балок, должно быть без сучков, что нужно проконтролировать при закупке материала.

Длина бруса может быть в пределах 2 — 5 м, а высота его сечения должна быть больше ширины. Для того чтобы подобрать балку с правильным сечением, рекомендуется пользоваться специальными таблицами, которые подскажут, на каком размере лучше остановиться (в них учитывается масса материала, величина будущей нагрузки и размер пролета). Чаще всего средняя нагрузка на брусья составляет 400 кг/м2. Чем ближе расположить друг к другу балки, тем большую они будут выдерживать нагрузку.

Укладывают деревянные брусья торцами к стенам на глубину не менее 12 см. Предварительно балку покрывают со всех сторон гидроизоляцией и крепят к дому анкерными болтами. Чтобы избежать провисания заготовок, размещают их поперек здания. Если их длина превышает 5 м, обязательно используют опоры. Дополнительной жесткости перекрытию придаст настил пола и подшивка потолка. В следствии чего получится цельная конструкция.

postroy-sam.com

назначение, разновидности, расчёт параметров и монтаж балок

Межэтажные перекрытия в домах из бруса, как и в зданиях, возводимых из другого материала, несут двойную нагрузку: сверху на них настилается чистовой пол, а снизу крепится потолок. Между балками перекрытия брусового дома укладывается тепло- и звукоизоляционный материал. Перед установкой балок перекрытия в доме из бруса обязательно нужно провести обработку антисептическим средством.

Деревянные перекрытия в домах из бруса имеют массу преимуществ: они легкие, обладают всеми необходимыми свойствами — тепло- и звукоизоляцией, подходят практически для любых эксплуатационных условий. Перекрытия выполняют роль таких элементов конструкции дома, которые обеспечивают распределение нагрузок по горизонтали.

Конструкции, которыми являются перекрытия, состоят из несущих элементов и ограждений. В качестве несущих элементов выступают балки, которые воспринимают нагрузку, как собственного веса, так и веса ограждений и заполнителей. Готовая конструкция деревянного перекрытия в доме из бруса должна выдерживать эксплуатационные нагрузки, которые рассчитываются заранее.

Перед укладкой балки обязательно антисептируют. Размещают их параллельно друг другу вдоль короткой стороны пролета, соблюдая шаг. Балки сопрягают с венцами сруба сковороднем, а затем торцы обрабатывают антисептиком. Для звуко- и гидроизоляции концы балок оборачивают различными материалами. Нередко куски толя, рубероида и войлока подкладывают под концы балок.

Нагрузка на перекрытия складывается из их собственной массы и тех временных нагрузок, которые возникают в ходе эксплуатации постройки в целом. Вес перекрытий зависит от их конструкции, а также вида утеплителя.

В среднем она составляет 230 кг/м2, но может быть и больше. Для определения полной нагрузки, приходящейся на 1 м2 перекрытия во время эксплуатации дома, следует сложить собственную и временную нагрузку. Расстояние между балками выбирается обычно 0,5-1 м.

При устройстве перекрытий в доме из бруса следует учитывать, что на проемы между ними также приходятся нагрузки, именно поэтому делать их больше 1 м не стоит. Оптимальным вариантом будет применение балок сечением 6 х 18 см с шагом между ними в 40 см.

Если в перекрытии брусового дома необходимо выполнить проем для лестницы или дымовой трубы, устанавливается дополнительный ригель, на котором и монтируются нужные балки. Прикрепляют их к ригелю несколькими способами: с помощью соединения «ласточкин хвост», применяя металлические хомуты, на черепных брусках. В больших пролетах балки при необходимости можно укрепить с помощью промежуточных столбов.

Чтобы передать нагрузки от утеплителя балкам, устраивают накат. Его выполняют в виде щитов из продольных или поперечных досок, или в виде щитов как из продольных, так и из поперечных досок. Их плотно подгоняют одна к другой. Для сооружения наката потолочного перекрытия в доме из бруса нередко используется листовой материал, например фанера.

Главное, чтобы он был способен выдержать вес утеплителя. С боковых сторон к балкам прибивают бруски сечением 5×5 см, на которые и опирают щиты.

Накат покрывается слоем толя или рубероида, на него укладывается или засыпается утеплитель, который подбирается заранее в соответствии с температурой воздуха зимой в данном регионе, финансовыми возможностями хозяина и его предпочтениями.

Перекрытия из бруса между этажами: установка межэтажных балок в брусовом доме

Во время строительства двухуровневых домов на межэтажные перекрытия в брусовом доме приходится и эксплуатационная нагрузка (кроме их собственного веса). Поэтому поверх деревянных балок в таких домах часто сооружают деревянный настил, а потолок просто подшивают. Лаги пола укладывают на балки, между которыми помещают толь, а сверху на него — утеплитель. В качестве утеплителя и шумопоглощающего материала может служить обычный песок, однако следует помнить, что он значительно увеличивает вес конструкции.

На месте ванных комнат и санузлов (ввиду того что в них влажность воздуха повышена) перекрытия между этажами в доме из бруса нуждаются в постоянном контроле. Для этого нижнюю подшивку можно не выполнять. Такой подход поможет, кроме того, обеспечить достаточную вентиляцию в помещении и избежать появления на полу и стенах плесени. Гидроизоляционное покрытие (пленочный материал) в этих местах поднимают таким образом, чтобы его край можно было прикрепить к стенам с захлестом не менее 6 см.

В том случае, если в доме планируется сооружать печь или камин, необходимо тщательно проработать места в перекрытии, где будет располагаться дымоход. Балки размещают так, чтобы они не касались кирпичной трубы и отстояли от нее не менее чем на 35 см.

Проемы в перекрытии зашиваются несгораемым материалом. Прочно соединять
