Бур для скважины своими руками: как сделать, чертежи, инструкция

Бурение скважины — оптимальный способ обеспечения водой загородного участка при отсутствии магистрали центрального водоснабжения в силу невысокой стоимости проведения работ по сравнению с колодезным водообеспечением и технологической доступностью. Данные факторы позволяют самостоятельно проводить бурение хозяевам индивидуальных участков после того, как они сделают простой и недорогой бур для скважины своими руками.

Существуют различные конструкции буровых приспособлений для индивидуального бурения, их выбор зависит от состава грунта на участке, глубины залегания водяного пласта, насосного оборудования, используемого для водозабора в дальнейшем.

Типы скважин

Изучение технологии индивидуального бурения и методы изготовления буров своими руками в случае самостоятельного проведения буровых работ без привлечения сторонних специалистов или коммерческих организаций, помогут сэкономить домовладельцам не только финансовые средства, но и заработать при желании деньги, оказывая подобного рода услуги местным жителям.

Четыре технологии скважинного бурения

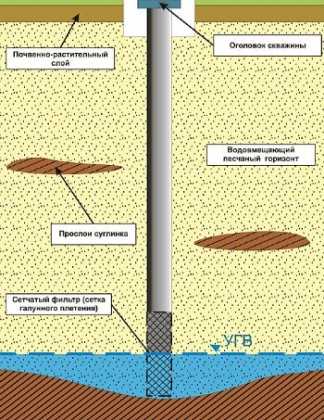

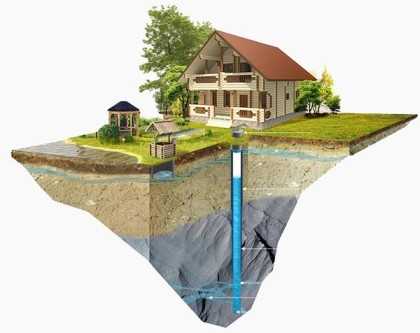

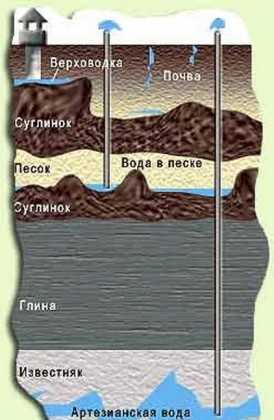

Для забора воды на участках используется несколько типов скважин, при самостоятельном бурении максимальный порог углубления не превышает 35 м, поэтому своими руками бурят неглубокие абиссинские и скважины на песке. При этом буровое приспособление выполняет две задачи: образует в земле шахту, в которую затем опускается обсадная колонна, и извлекает размягченный после проходки грунт наружу. Практически во всех методах дополнительно применяют воду, облегчающую прохождение и извлечение скопившейся в шахте породы наверх.

Ручное бурение с электромеханическими приспособлениями

Для самостоятельного бурения используют различные технологии и несколько разновидностей буров, основные из которых:

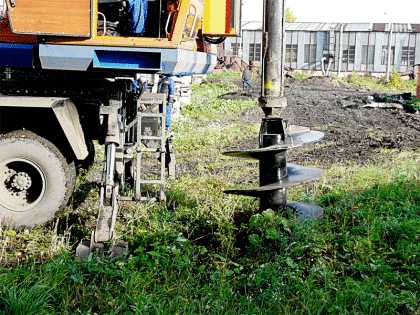

Шнековые (спиральные). Шнековое бурение — основной вид создания скважин промышленным методом, установки для его реализации по распространенности занимает лидирующее положение и используются организациями, профессионально занимающимися буровыми технологиями. При проходке бур опускается на значительную глубину за счет удлинения его штангами, излишки грунта извлекаются наружу гидравлическим методом с помощью воды.

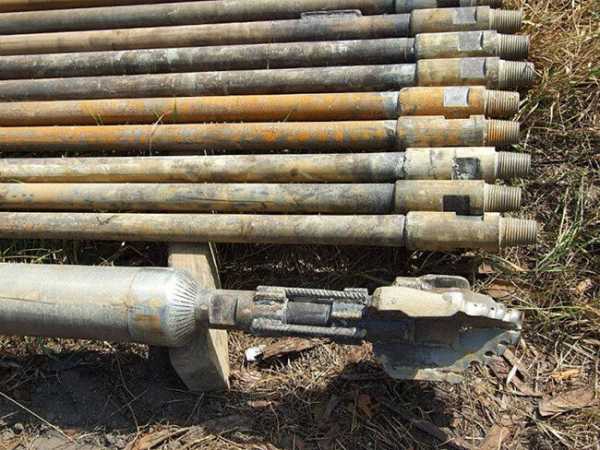

Изготовленный заводским способом шнековый ручной бур для скважины под воду можно купить в торговой сети, для реализации винтового способа в бытовых условиях своими руками изготавливают бур с помощью сварки. При сухом способе им проходят расстояние до 10 м, шнековым гидробурением с использованием воды добиваются наивысших показателей глубин около 35 м.

Для облегчения проводимых работ вращение шнека часто проводят с помощью строительного электротехнического инструмента — перфоратора, миксера, бензиновой пилы, бензореза, мощной болгарки со специальными насадками. Многие умельцы своими руками собирают простые установки с применением электродвигателей, повышающие производительность и облегчающие бурение.

Шнековое бурение

Игольчатые. Игольчатый метод основан на ударной технологии, при которой металлическая труба с острым наконечником вбивается в землю. В процессе прохождения к забивной трубе подсоединяются следующие трубные отрезки, в результате чего удается достичь заглублений около 15 м. Для забивания используют груз с большой массой, который периодически поднимают и бросают на каркас, жестко закрепленный на трубной оболочке. Работа требует приложения интенсивных физических усилий, для облегчения забивки используют электротехнический инструмент — строительные перфораторы, отбойные молотки, опускание и подъем груза проводят с помощью ручной или электрической лебедки.

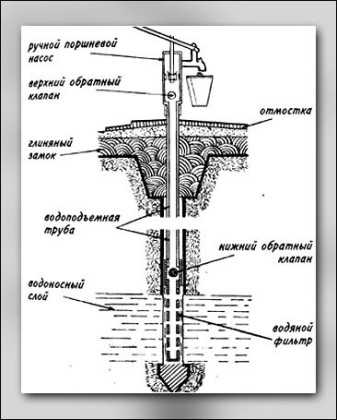

При игольчатом способе грунт на поверхность не извлекается, а уплотняется в скважинном канале, что ограничивает глубину погружения в случае плотной подземной породы с высоким содержанием глины. Помимо невысокой глубины, к недостаткам игольчатой технологии следует отнести малый диаметр проходного канала из-за небольших габаритных размеров иглы, которую при большем радиусе забивать в землю вручную становится довольно сложно.

Ударное игловое бурение в доме

Ложковые. Технология рассчитана на бурение в сухом песчаном грунте невысокой плотности, ее принцип действия заключается в собирании размягченной породы в камеру наподобие стакана и дальнейшем извлечении ее на поверхность вместе с буром. Так как цилиндрическая емкость в виде трубного отрезка, баллона, имеет вместительную камеру для сбора почвы, таким способом обычно проходят широкие каналы, в которые можно устанавливать стандартные обсадные колонны.

Методика проходки с помощью стакана довольно трудоемка и отнимает немало времени в связи с тем, что его периодически извлекают наружу для освобождения от собранной земли. Если глубина залегания водяного пласта высока, всю систему с собранным трубопроводом приходится при каждом излечении наверх демонтировать, что существенно увеличивают сроки проведения работ. Также периодическое извлечение тяжелого грунта и соединенных между собой металлических штанг с большой глубины вручную физически тяжело, поэтому данная методика при максимальных трудозатратах рассчитана на прохождение расстояний до 10 м, а оптимальная глубина проходного канала не более 6 м.

Ложковая выемка

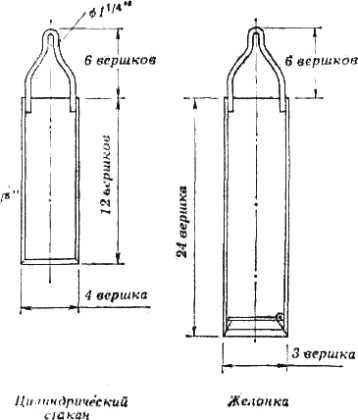

Желонки. Принцип действия желонки, используемой для очистки скважин, основан на опускании в скважинный канал цилиндрической емкости, на конце которой установлена система обратного клапана. В шахту заливается вода, в результате чего грунт превращается в жидкую грязь, она попадает внутрь желонки через обратный клапан, который открывается при погружении. При подъеме клапан в результате давления на его поверхность грязевой массы закрывается, перекрывая выход собранной породе, жидкий грунт после извлечения выливается, и процесс повторяют заново.

С использованием желонки разработана промышленная технология канатно-ударного бурения, при которой в скважинный канал с большой высоты бросается массивная конструкция с обратным клапаном, после сбора жидкой породы она извлекается. При бытовом бурении с использованием данной технологии добиваются значительных глубин проходки до 30 м, правда, для прохождения таких расстояний требуется значительное время.

При бурении скважин нередко сочетают различные методы, к примеру, желонку практично использовать на больших глубинах, поэтому начальный участок проходят шнековым буром, а затем трубу с клапаном бросают в шахту с большей высоты, что увеличивает эффективность ее использования.

Бурение желонкой

Плюсы самостоятельного ручного бурения

Ручное бурение самостоятельно сделанными приспособлениями имеет следующие преимущества перед автоматическими способами проходки с использованием специальной буровой техники частными лицами и организациями:

Дешевизна. Изготовление своими руками бура из подручных материалов и проходка скважины без привлечения сторонних помощников, специалистов, организаций — самый выгодный вариант с финансовой точки зрения, если другие способы занятости в свободное время не приносят денежный доход.

Универсальность. Самостоятельное проведение буровых работ вручную универсально благодаря следующим особенностям:

• Ручное бурение во многих ситуациях является единственно возможным вариантом проведения работ, если въезд на участок специальной техники невозможен или скважина размещена в построенном помещении.
• Ручным способом прокладывают узкие скважинные каналы без использования обсадных колонн стандартного диаметра, что существенно удешевляет организацию и обустройство водоснабжения на индивидуальном участке.
• Вручную проводят бурение на глубину от 5 до 35 м, что соответствует характеристикам абиссинской и скважины на песке.
• Сделанный бур можно использовать для иных хозяйственных целей, если необходимо проделать отверстия в земле — при сооружении ограждений, посадке садовых растений, монтаже свайных фундаментов и других работ хозяйственно-бытового назначения. За ненадобностью конструкцию всегда можно разобрать и использовать в хозяйстве по своему усмотрению.

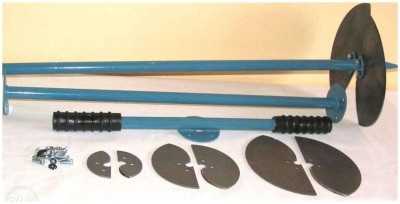

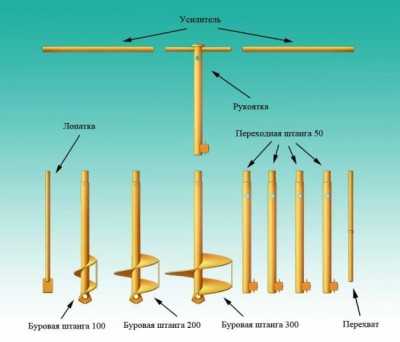

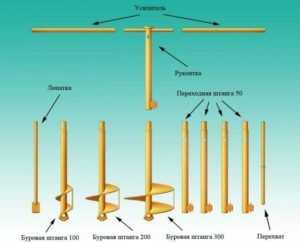

Комплектация ручного спирального бура заводского изготовления

Гибкость применения. В зависимости от глубины залегания водяного пласта, качества грунта и размерных параметров скважинного канала, используют различные бурильные технологии, конструкции буровых приспособлений или их сочетания. При индивидуальном изготовлении всегда есть возможность путем экспериментов самостоятельно сделать бур для скважины, наиболее удобный и эффективный для конкретных условий.

Проводить работы можно в любое удобное для хозяина время без привязки к сезону, времени суток, погоде, наемным специалистам или организациям. Если к обустраиваемому участку не подведена электроэнергия, ручным механическим способом можно бурить скважины без ее присутствия.

Конечно, за дешевизну ручного способа придется платить скоростью проведения работ и интенсивными физическими трудозатратами, последние в некоторой степени полезны с точки зрения улучшения здоровья.

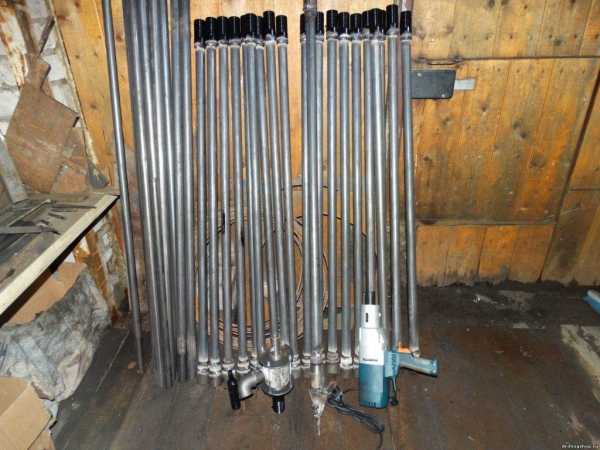

Трубы и муфты для резьбового соединения

Способы соединения буровых труб

Для проходки больших расстояний бур под воду удлиняют с помощью полых стальных труб стандартного диаметра 21,3, 26,8 и 33,5 мм длиной от 1500 до 2000 мм, которые соединяют между собой следующими способами:

Резьбовой. В данной технологии для соединения используют наружную резьбу, которую нарезают на одном трубном конце, и внутреннюю на переходных муфтах, представляющих собой короткие цилиндрические отрезки с диаметром, соответствующим нижней точке трубной резьбовой насечки. Нарезку проводят вручную плашками с помощью плашкодержателей по старой советской методике или современными более удобными приспособлениями — круппами. После нанесения резьбы на внутреннюю сторону переходных муфт и наружную оболочку труб с одного конца, к их другому краю приваривают муфту, удлинение производится накручиванием последующих труб в муфты предыдущих.

Болт и резьбовая муфта. При данном методе к одному торцу трубы приваривают болт большого диаметра, а к другому — длинную гайку в виде муфты с внутренней резьбой, соответствующей наружной у болта, при соединении трубных элементов их накручивает друг на друга до упора. Технология напоминает стыковку выпускаемых заводским способом буровых штанг, заводские соединительные головки можно приварить или прикрутить к резьбе вместо болтов и муфт.

Болтовое соединение и головки для буровых штанг

Штифтовой. Стыковка труб с помощью штифта — наиболее оптимальный метод, обеспечивающие высокую скорость соединения и разборки удлиняющих штанг, для его реализации к одной стороне каждой из труб приваривают внутреннюю муфту, надевают на нее следующую трубу и сверлят в них отверстия на некотором расстоянии от края. Затем просовывают в сквозной канал двух состыкованных труб штифт, препятствующий их рассоединению.

Недостатком штифтового крепления является возможность выпадения из отверстий, самым простой вариант устранения этого недостатка — использование для крепежа резьбового болта с гайкой. Правда, данное решение неэффективно для быстрого соединения, к тому же при использовании в земле резьба постоянно забивается грязью, что значительно замедляет сборку и разборку удлиняющего трубопровода. Более эффективно использование штифта с фиксатором, представляющим собой врезанную в его торец поворотную пластину по аналогии с конструкцией, применяемой для сборки строительных лесов. Но и эта система также имеет недостаток, связанный с использованием отдельных элементов, которые могут быть утеряны, также при вращении труб удлиняющей штанги в жестком грунте высока вероятность деформации и повреждения ослабленных штифтовых концов с ограничивающими пластинами.

Конструкции штифтов

Лучший метод решения проблем, связанных с недостатками штифтовых соединений — использование специальной конструкции, в которой к трубе напротив сквозного отверстия приваривается п-образная пластина со вставленным штифтом, а в его корпус через проделанный сквозной радиальный канал вставлен ограничительный штырь. Ограничитель препятствует потере штифта с выпадением его из узла, а также является элементом, с помощью которого двигают штифт по сквозному отверстию, соединяя и размыкая трубопровод. Также наружная п-образная стальная пластина защищает штифт и ограничитель от повреждений при вращении в земле.

Если приведенная выше конструкция кажется слишком сложной для изготовления в бытовых условиях, неплохим вариантом является приобретение штифта заводского производства для крепления почвенных буров, представляющего собой болт с гладкими стенками, в шляпке которого просверлено отверстие и вставлен жесткий проволочный ограничитель, огибающий трубу и одеваемый с другой стороны на торец гладкостенного болта.

Вариант быстрого соединения скважинного бура штифтами

Подготовка к самостоятельному бурению

Перед тем как сделать бур для бурения скважины своими руками, следует определить следующие факторы:

• Предполагаемую глубину залегания водяного бассейна. Если водный пласт находится на глубине не более 10 м, скважину можно будить любым из 4 приведенных выше способов. Для водозабора поверхностным электронасосом достаточно небольшого сечения канала, поэтому рациональнее и проще применять забивную технологию с использованием бура-иглы или винтовую проходку буром небольшого диаметра. Если планируется использовать погружной насос в колонне из стандартных обсадных труб, изготавливают желонку или конструкцию ложкового типа. Для проходки на большие глубины, как и на малые, нет конкурентов шнековому гидробурению по скорости и эффективности, использование ударно-канатного метода с желонкой или ложкового бура по времени значительно уступает шнековый проходке с использованием воды и может оказаться экономически невыгодным из-за высоких физических нагрузок и существенных потерь времени.
• Диаметр скважины. Для водозабора с глубин больше 9 м от уровня поверхности понадобится использование погружного электронасоса, требующего применения обсадной колонны большого диаметра, в этом случае бурение можно проводить любым из приведенных выше методов. Эффективный вариант проходки глинистых структур — использование бурения в обсадной колонне, при этом в нее заливается вода, а грунт в виде жидкой грязи извлекается наружу желонкой или ложковым приспособлением.

Самодельные ложковые буры

Изготовление скважинных буров

После определения способа бурения приступают к самостоятельному изготовлению бурового приспособления, для этого понадобятся:

• Бытовой сварочный аппарат с электродами по стали.
• Углошлифовальная машинка для резки металла.
• Обрезки стальных пластин, труб, использованных дисков по камню, бетону, дереву для изготовления бура.
• Трубы длиной 1500 — 2000 мм для опускания бура на глубину, резьбонарезной крупп с плашками, купленные или подготовленные для нарезки резьбы переходные муфты.
• Прочные стальные тросы, треноги, самодельные лебедки для опускания и поднимания грузов, желонок, ложковых приспособлений в скважинную шахту.

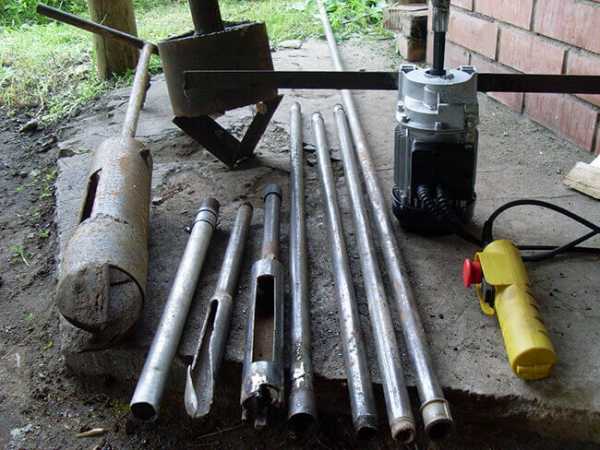

• Электроинструмент для ускорения буровых работ — перфоратор, дрель, отбойный молоток.

Разновидности самодельных шнеков

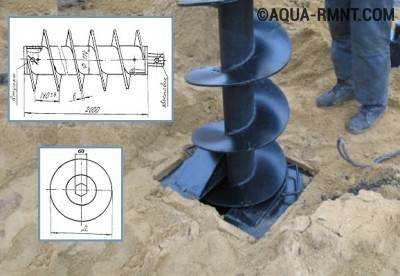

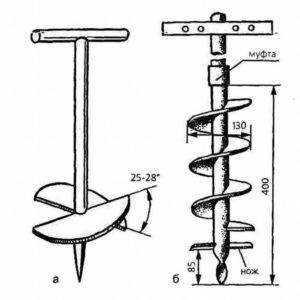

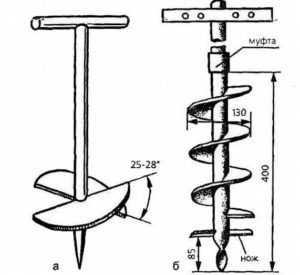

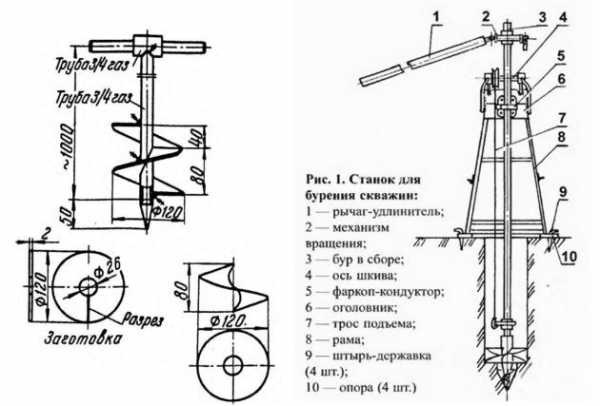

Шнековый или спиральный бур

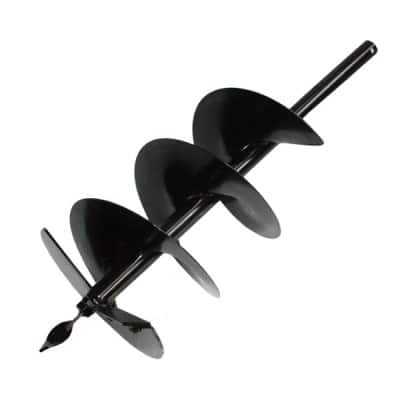

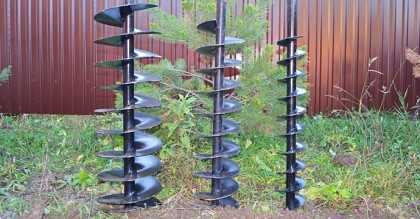

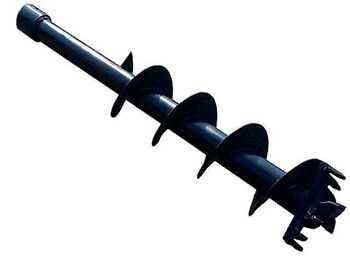

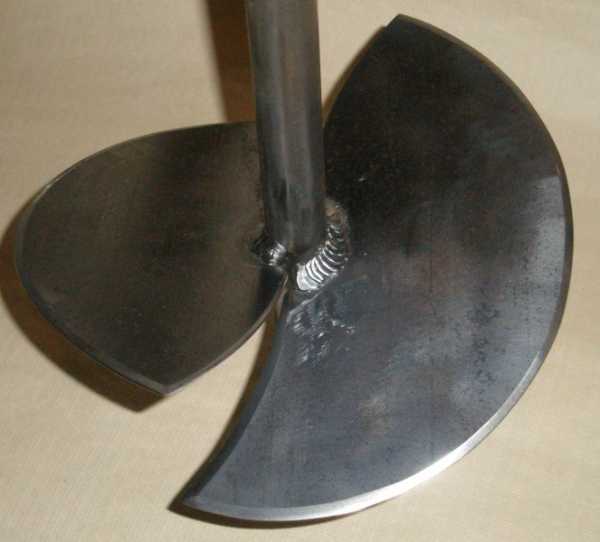

Заводской шнековый бур представляет собой отрезок металлического стержня или трубы, вокруг которой по спирали приварена стальная лента, а на торце находится заостренный наконечник. Спиралевидная лента обрывается недалеко от острия и имеет разное количество витков, при работе грунт попадает в пространство между витками и при извлечении шнекового бура выбрасывается на поверхность участка.

Изготовить подобное приспособление в домашних условиях довольно сложно из-за больших трудностей при изгибании стальной полосы толщиной около 2 мм в спираль с малым радиусом, поэтому используют упрощенную конструкцию шнекового бура, состоящую из малого количества витков. Наиболее оптимальный вариант — своими руками изготовить винтовой самодельный бур для скважины из отработавших срок службы металлических дисков для болгарки. Для этого поступают следующим образом:

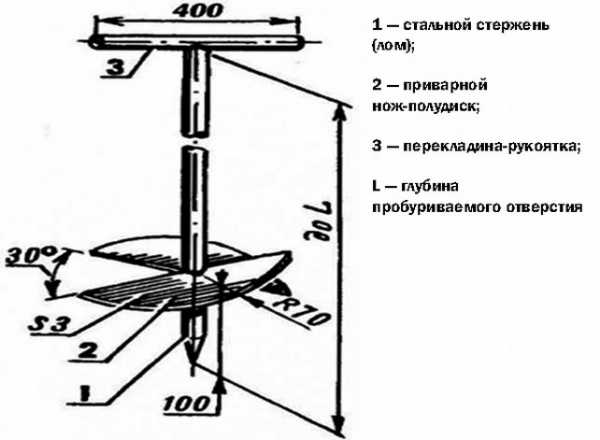

• Берут отрезок металлической трубы стандартным наружным диаметром 21,3 мм, прикрепляют к его торцу предварительно подготовленный наконечник, им может быть заостренная стальная пластина, вырезанная в форме треугольника, острие копья, ленточной спирали. Наконечник фиксируют сваркой, если предполагается использование многофункциональной конструкции со сменой острия, вставляют его в разрез трубы или стального штыря, затем прикручивают болтами через сквозные отверстия.

Шнековый бур – этапы изготовления

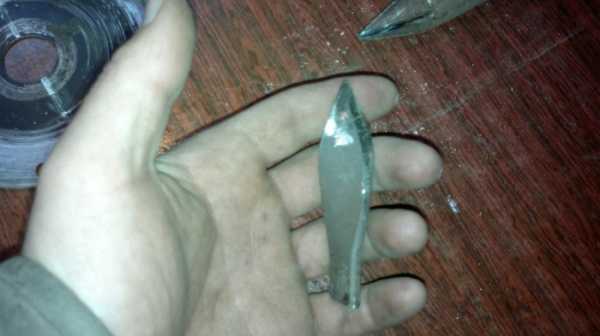

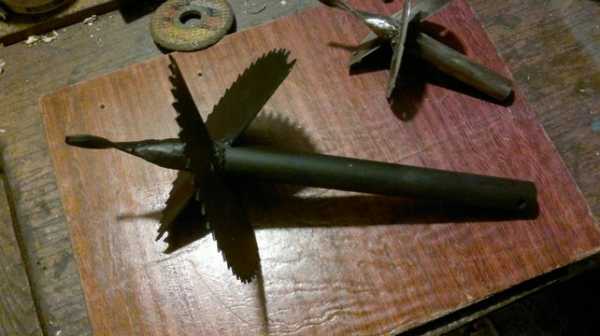

• Стандартный диск для болгарки имеет посадочный диаметр 22,2 мм, при использовании в качестве рабочей поверхности бура его разрезают в радиальном направлении от кромки к центру и отводят края в разные стороны на угол 30 градусов таким образом, чтобы получился фрагмент спирали. При этом внутренний диаметр диска при изгибе слегка уменьшается и обеспечивает сопряжение с наружным диаметром трубы в 21,3 с небольшим зазором, достаточным для размещения в нем металла от электрода с диаметром внутреннего стержня около 5 мм. В качестве спирального фрагмента (диска) используют отработавшие свой срок службы стальные круги для резки по камню, бетону, дереву с зубчатой кромкой стандартным наружным диаметром 115 мм, иногда дополнительно приваривают 1 или 2 диска, обеспечивающих большую выемку грунта.
• На конце трубы шнекового бура нарезают резьбу или приваривают к ней резьбовую муфту для соединения с последующими трубами, из-за малого диаметра в ней не сверлят сквозное отверстие для ручки в продольном направлении, а проводят эту операцию с отрезками труб, которые будут удлинять конструкцию.

На заметку: Самодельный спиральный бур небольшого диаметра используют при наиболее быстрой механической проходке скважинного канала в гидравлическом бурении, при этом вода к наконечнику бура подается через систему удлиняющих стальных труб, которые соединяются между собой резьбой с использованием муфт.

Игла

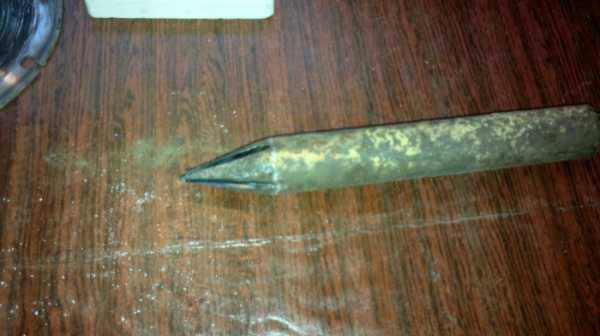

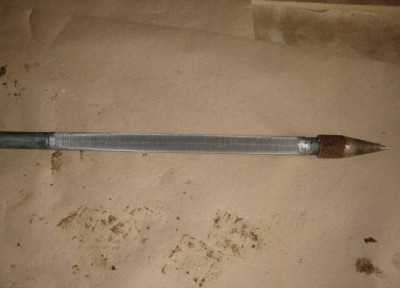

Бур-игла предназначен для формирования узких и неглубоких скважинных каналов, часто его оставляют в скважине, что и определяет технологию его самостоятельного изготовления. Игольчатый скважинный бур и проходку делают следующим способом:

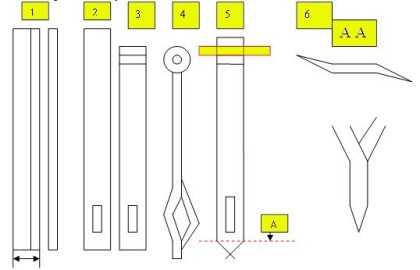

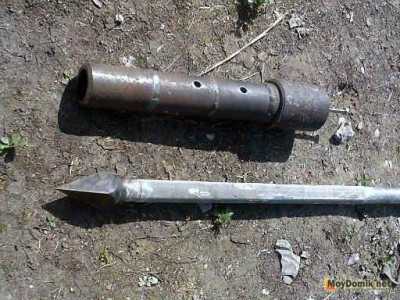

• Берут толстостенную стальную трубу длиной 1500 — 2000 мм, с одного торца приваривают заостренный металлический наконечник четырехгранной, конусной формы (можно использовать пику от перфоратора) и сверлят ряд отверстий в стенках для доступа воды на длину около 1500 — 2000 мм от наконечника. С другой стороны внутрь трубы вставляют трубный отрезок меньшего диаметра (внутренняя соединительная муфта) для стыкования со следующей трубой и прихватывают его сваркой.
• На поверхности первой трубы фиксируют жесткий зажим, на который затем периодически опускают груз, перемещаемый вдоль трубной поверхности — в результате происходит забивание иглы в грунт. После опускания места стыка недалеко от поверхности земли, соединяемые трубы сваривают снаружи, зажим сдвигают зажим выше вместе с грузом на следующую трубу. Иногда используют приваренную снаружи к обсадной трубе металлическую пластину, по которой производят удары грузом, после опускания на нужное расстояние ударную трубу снимают, меняют ее на обсадную, и процесс повторяют дальше.
• По окончании работ трубопровод обрезают на нужном расстоянии от земли, нарезают на торце резьбу и подключают через переходные муфты электронасос, при этом стальной трубопровод одновременно является обсадной колонной и подающим воду напорным рукавом.

Читайте также: Ручной насос для скважины – особенности.

Вариант изготовления бура-иглы

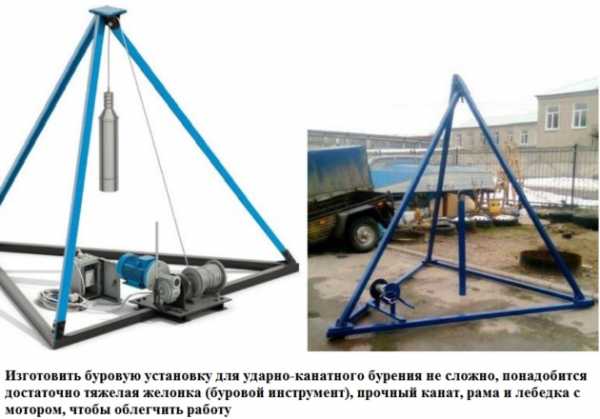

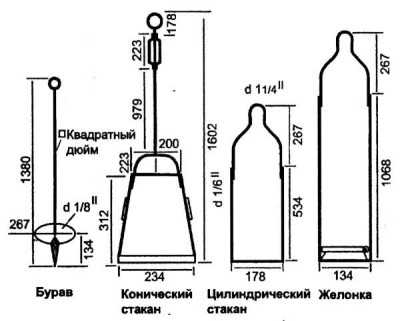

Желонка для ударно-канатного бурения

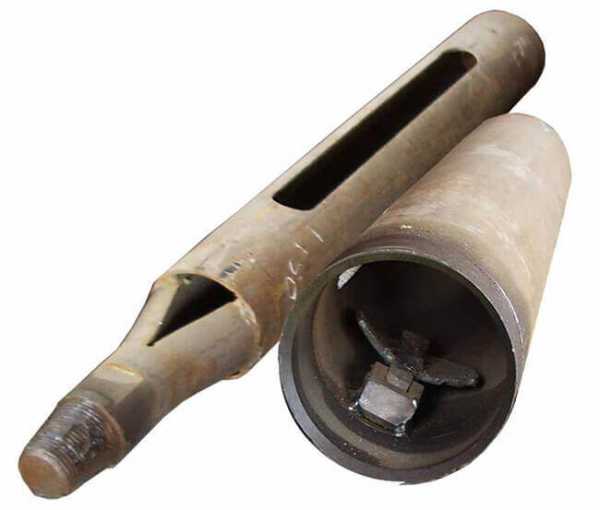

Желонка помимо чистки скважин используется для бытового бурения, в этом случае ее корпус привязывают в верхней части к прочному металлическому тросу и бросают в скважинный канал, сразу после погружения ее с помощью лебедки извлекают на поверхность. Стандартная желонка представляет собой отрезок металлической трубы, на торце которой имеется обратный клапан двух конструкций: в виде металлических заслонок или шара, выполняемого из различных материалов.

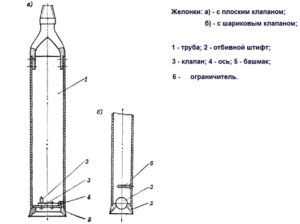

Разновидности желонок

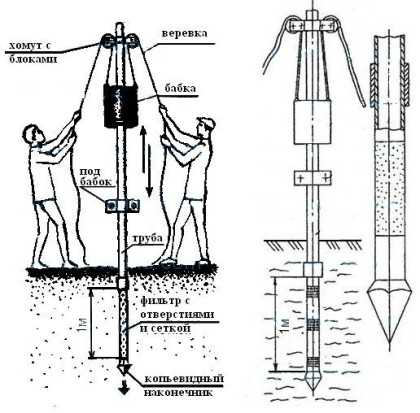

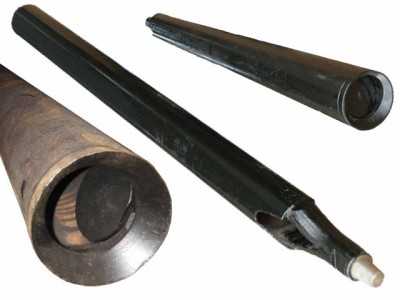

Для повышения эффективности ударно-канатного бурения стараются увеличить массу сбрасываемой в скважинный канал желонки, а также увеличить ее надежность, упростив конструкционный узел, поэтому оптимальной схемой является использование в качестве обратного клапана тяжелого металлического шара. Изготовление желонки по данной технологии состоит из следующих этапов:

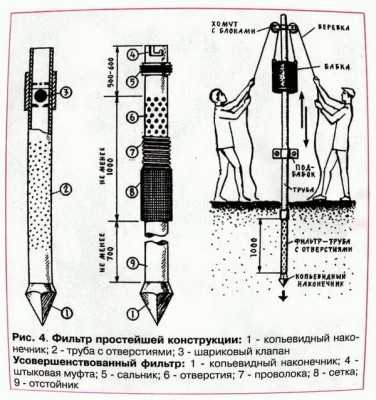

• Выбирают отрезок стальной трубы с толстыми стенками и наружным диаметром, соответствующим внешнему диаметру обсадной колонны, стандартная длина трубного отрезка около 800 мм.

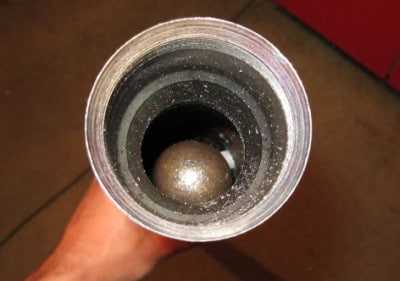

• Приобретают металлический шар окружностью приблизительно на 20 мм меньше внутреннего диаметра желонки. Приваривают изнутри желонки стальное кольцо на расстоянии около 20 — 30 мм от торца с таким расчетом, чтобы через его внутреннее отверстие не проскакивал металлический шар. По краям торцов трубы болгаркой нарезают зубцы для повышения ударной нагрузки на грунт, в верхней части в стенках просверливают отверстия или приваривают ушки для подвешивания троса.
• При проведении буровых работ начальный участок на небольшом расстоянии от поверхности земли проходят шнековым буром, затем начинают бросать желонку, периодически доливая в скважинный канал воду для создания грязевой массы, с которой эффективно работает подобная конструкция.

Желонка для ударно-канатного бурения

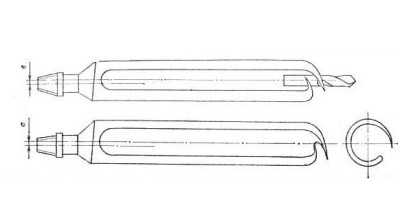

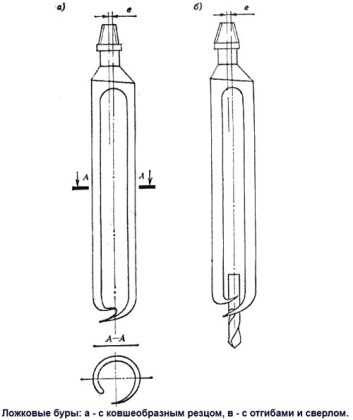

Ложковый

Данный способ бурения предназначен для извлечения сухого сыпучего грунта из скважинного канала, метод довольно редко используется в бытовом бурении из-за низкой универсальности — данным типом бура сложно бурить глинистые и галечные породы. Чтобы сделать простой самодельный бур для скважины ложкового типа своими руками, поступают следующим образом:

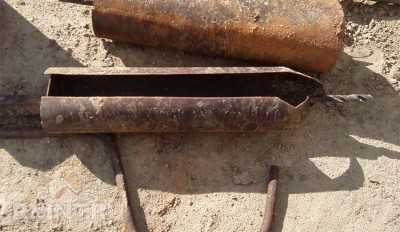

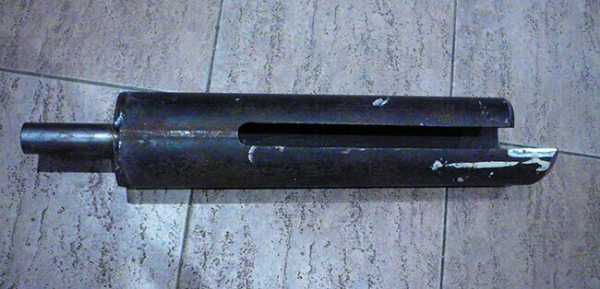

• К торцу отрезка трубы приваривают небольшой центрирующий бур винтового типа, которым может быть сверло большого диаметра или самостоятельно изготовленный шнек. Для удлинения конструкции с другой стороны трубы нарезают резьбу или сверлят поперечное сквозное отверстие для закрепления на штифты (штифтовой метод соединения предпочтительнее из-за необходимости частой разборки и сборки конструкции).

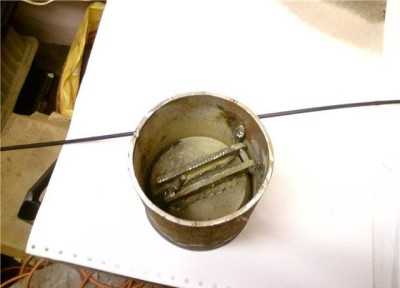

• Для наполнения грунтом используют цилиндрические емкости, имеющие небольшое отверстие в торце для сбора породы, лучше всего подойдет небольшой металлический баллон продолговатой формы. В его боковской части прорезают болгаркой продольное отверстие, через которое внутрь попадает песок со стенок скважинного канала, внизу кромку торца загибают внутрь, обеспечивая тем самым удержание почвы внутри баллона.

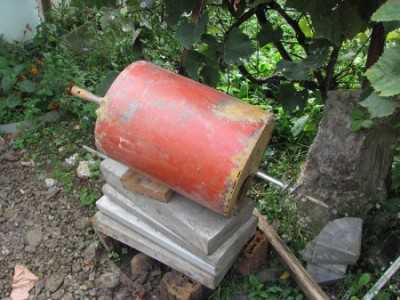

При отсутствии баллона, что случается практически всегда, можно использовать металлическую трубу с помещенным на торце спиралевидно-изогнутым диском, который при вращении направляет породу во внутренний резервуар.

• Емкость для сбора грунта приваривают к центральной металлической трубе с подготовленной системой крепления к удлиняющим штангам, после чего конструкционный узел готов к работе.

Бур ложкового типа из трубы

Не все методы бурения скважины своими руками одинаково эффективны при проведении работ, более для этих целей подходит шнековая проходка с подачей в канал воды через удлиняющий трубопровод (гидробурение), обеспечивающая наивысшую скорость прохождения грунта. Вторым по эффективности является ударный метод, который реализуется забиванием обсадной колонны из металлических труб с острым наконечником и фильтром на конце в грунт. Ударно-канатное бурение желонкой из-за трудоемкости и медленной скорости чаще используется при промышленном механизированном бурении с применением специальной техники, ложковый метод из-за трудоемкости извлечения грунта с больших глубин и сложности изготовления оптимальной конструкции, является наименее распространенным и редко используются при бытовом бурении.

okanalizacii.ru

как сделать своими руками, чертежи самодельного ручного устройства

Чтобы обеспечить надлежащий уровень комфорта на даче, необходимо побеспокоиться о наличии системы водоснабжения, будь то скважина или колодец. Необходимо подготовить соответствующее оборудование. Рассмотрим, какие существуют виды буров для скважин и как их правильно соорудить своими руками.

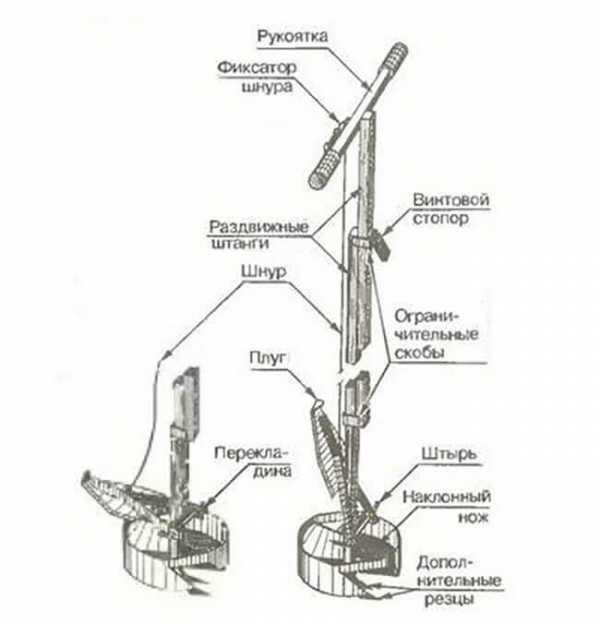

Конструкция ручного бура на воду

Нужно учитывать характер грунта в вашей местности. Самая простая конструкция – шнековая. Она состоит из спирали, которая является буровым элементом, и ручки.

Конструкция должна иметь:

• Режущий элемент.
• Штангу.
• Ручку.

В зависимости от конструкции его комплектация может незначительно отличаться.

Разъемная буровая труба

Это конструкция, которая по мере заглубления бура может удлиняться. Состоит из отдельных разъемных секций. Одна часть может иметь длину до одного метра. Количество секций должно равняться предполагаемой глубине будущей скважине на воду. Этот элемент соединяется несколькими способами:

1. Резьбовое соединение муфтой. Следует на каждой трубе нарезать наружную резьбу. Важно подобрать муфту необходимой длины и не допустить самостоятельного ее прокручивания. Для этого применяется шплинтовый фиксатор.
2. Соединение гайкой и болтом. К штанге приваривается гайка/болт. Способ простой, но не надежный. Тонкостенная труба может не выдержать нагрузку и в месте возле сварки попросту лопнет.
3. Крепление муфты. Она приваривается к трубе соответствующего диаметра. Фиксация должна полностью исключить вероятность проворачивания.

Сперва используется одна секция. По мере ее погружения в почву добавляется следующий элемент при помощи специального соединения. И по такой схеме продолжается бурение.

Виды буров для грунта

Три наиболее распространенные:

1. Спиральный.
2. Ложковый.
3. Ударный.

Каждый из них имеет свои особенности. Сперва рассмотрим их, а потом узнаем технологию изготовления.

Спиральный

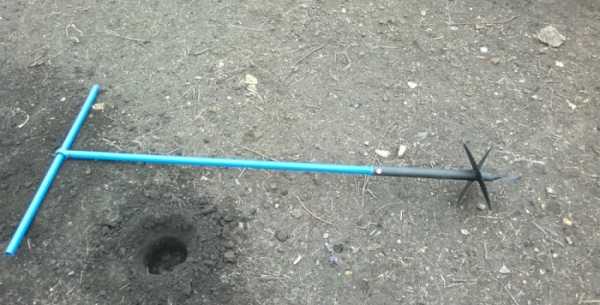

Самодельное спиральное изделие преимущественно используется в плотном сыпучем суглинке. В его состав также может входить мелкий гравий. Принцип бурения сводится к вращательным движениям. В нижней части бурильного инструмента располагается нож.

По мере прокручивания штанги ножи на спиралях врезаются в почву. После этого конструкция поднимается и освобождается от грунта. По мере заглубления штангу можно наращивать.

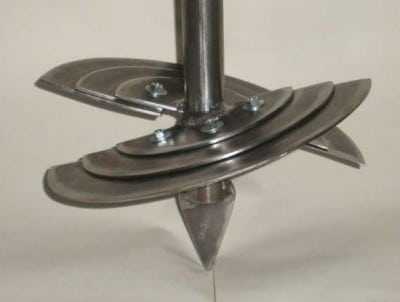

В изготовлении можно использовать половинки дисков, которые привариваются друг против друга. Имеющиеся режущие лезвия должны иметь хорошую заточку и закалку. При вращении вручную перпендикулярно штанге приваривается ручка из трубы.

Преимущества:

• Можно осуществлять самостоятельно при изготовлении небольших скважин на несколько метров.
• Возможность пробурить шахту за несколько часов. При условии, что земляной слой мягкий.
• Если его снабдить электрическим двигателем, процесс бурения будет напоминать сверление.

Недостатки:

• Неэффективен при попадании на валуны или твердую породу.

Ложковый

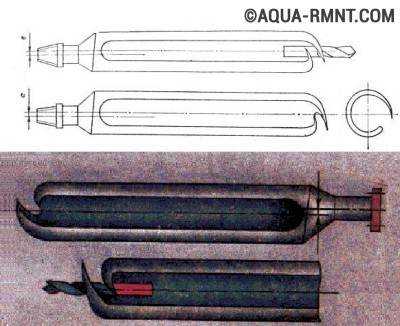

Используется в условиях влажной глинистой малосыпучей породы. Изготавливается он из стального цилиндра, можно использовать листы стали. В нижней части имеется специальный отсек, имеющий спиралевидную или продольную форму. Основным рабочим элементом является ложка. В процессе вращения режущая и вертикальная кромка забирают грунт. Таким образом, земля заполняет все внутреннее пространство цилиндра.

Преимущества:

• Вполне реально изготовить своими руками.
• В отличие от спирального, ложковый гораздо быстрее пробурит отверстие в грунте.
• Возможно автоматизировать процесс при поднятии конструкции из почвы.

Недостатки:

• Нужен помощник.
• Серьезные трудозатраты.

Ударный

Он подходит для разных видов почв:

• Мягкой.
• Вязкой.
• Твердой.
• С валунами.

В зависимости от типа грунта используется разный ударный инструмент. При бурении в мягкой почве – клинообразное долото, в вязкой – двутавровое, в твердой – крестовое и прочее. Принцип работы сводится к тому же, что и при канатном бурении. Разница только в том, что сама конструкция располагается в земле и ее масса колеблется от 0,5 до 2,5 тонн. Удары осуществляются специальным блоком. После прохода в полметра долото изымается из почвы и очищается от грунта.

Преимущества:

• Используется для земли разного состава.
• Можно пробурить абиссинский источник за короткий промежуток времени.

Недостатки:

• Процесс бурения скважины трудоемкий и требует дополнительной оснастки.
• Необходима бурильная система (тренога).
• Без помощи никак не обойтись.

Инструменты и материалы

В зависимости от типа изготовления самодельной бурильной конструкции может понадобиться следующее:

• Стальной прут.
• Металлическая труба. Диаметр выбирается индивидуально.
• Муфта, чтобы соединить штангу.
• Дисковая пила для изготовления резцов.
• Стальная толстую полоса, чтобы сформировать винт.
• Тросик.
• Металлический лист и прочее.

Инструментарий:

• Болгарка.
• Сварочный аппарат.
• Тиски.
• Молоток.
• Перфоратор.
• Дрель.
• Защитная маска.
• Круг по металлу и прочее.

Как сделать своими руками

Предлагаем вам несколько инструкций по изготовлению:

1. Спиральный.
2. Ложковый.
3. Ударный.

Спиральный

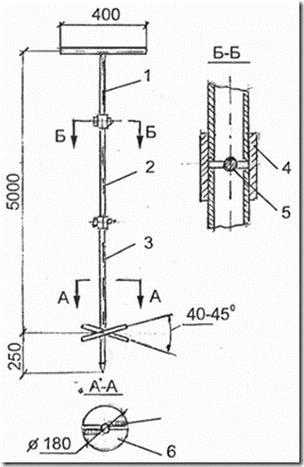

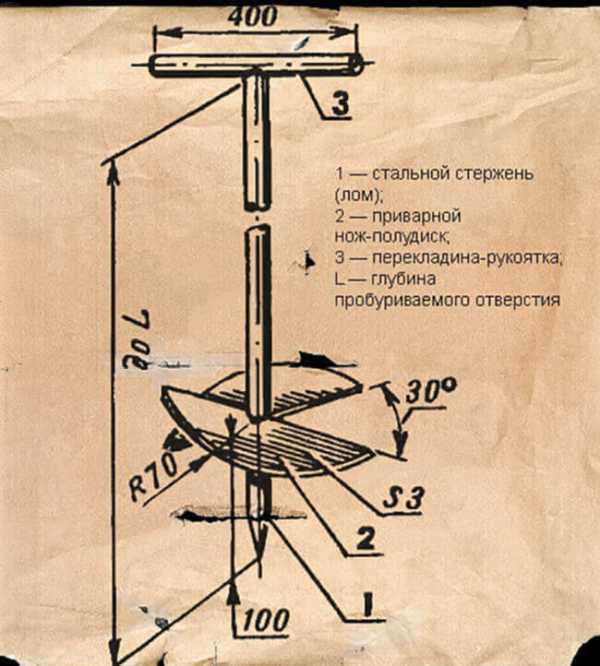

Необходимо взять толстую трубу. В нижней ее части будет находиться режущий элемент. Его делают из твердого сплава. Также потребуется металлическая полоса, чтобы приварить ее вдоль всей конструкции. Она должна иметь спиральную форму, благодаря чему почва будет выталкиваться наружу. Подготовьте:

• Трубу заданной длины с толстой стенкой.

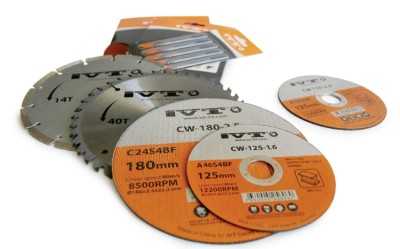

• Металлический диск, подойдет от столярной пилы. Хорошо, если его размер сразу будет соответствовать диаметру будущей скважины на воду.

Процесс сборки выглядит так:

• Нижнюю часть трубы необходимо заострить.
• Прикладываете к ней заостренный наконечник и привариваете его.

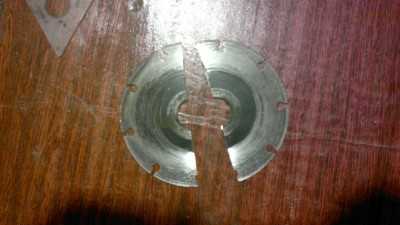

• Берете диск от пилы и разрезаете его пополам.

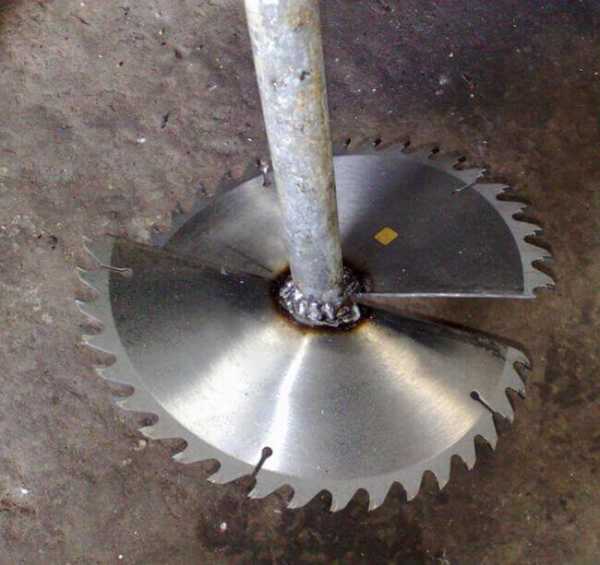

• Обе половины привариваете к штанге под углом. От ее конца они должны находиться на расстоянии около 12,5 см.
• Сверху приваривается муфта и соединяется со следующей штангой.

Ложковый

Следует подготовить:

• Трубу с толстыми стенками.
• Сварочный аппарат.

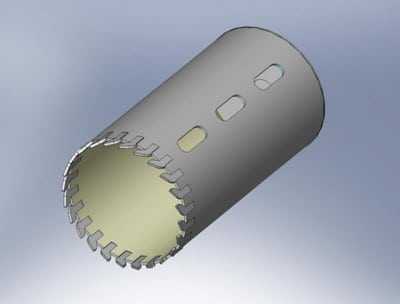

При изготовлении вам никак не обойтись без схемы или чертежа. Согласно ему в трубе делается соответствующий прорез. Далее необходимо сделать сечение, например мощным молотком или кувалдой. Низ трубы хорошо заточить, вместе с боковыми кромками. По продольной оси снизу приваривается сверло диаметром до 36 мм. Сверху крепится штанга.

Совет! Перед началом изготовления самоделки предварительно рекомендуется закалить режущую кромку.

Ударный

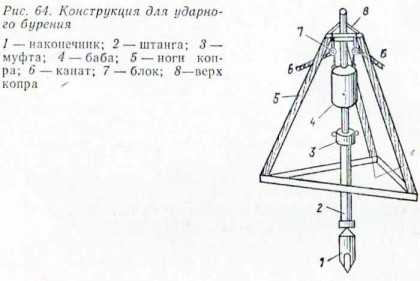

Сперва следует изучить проект на фото в этой статье и как выполняется установка треноги. Высота конструкции до трех метров. Сверху обязательно крепится канатный блок. Учитывая, что вес бура серьезный, сооружается лебедка. Она крепится к треноге.

В скважинном буре используется толстостенная труба, солидного веса, чтобы она могла пробить и скалу. Конец обязательно заостряется. Сверху нужно отверстие для крепления каната.

Важно! Нижнюю часть лучше закалить. Это существенно, так как она подвергается серьезным нагрузкам. Помимо закалки, выполняется заточка для формирования зубцов.

Еще изготавливается радиальное отверстие сверху трубы. Это позволит без особых затруднений изымать грунт.

Советы и подсказки

Перед тем как начинать делать ручной бур для скважины, необходимо задать себе следующие вопросы:

1. Насколько глубокая она будет?
2. Какой характер грунта: известняк, глина, щебень, скала или прочее?
3. Необходим ли механический агрегат или будет использоваться простой ручной?
4. Присутствуют ли в почве корни?

От этих факторов и будет зависеть, какую домашнюю бурильную систему изготовите. Если времени нет мастерить самостоятельно, можно приобрести небольшой садовый шнековый агрегат.

Если принято решение бурить, для облегчения рытья специалисты советуют использовать желонку. С ее помощью поднимать грунт на поверхность будет гораздо проще. Чтобы увеличить объем поднимаемой почвы, на возвышенности из бревна/ бочки сооружается рычаг. Процесс бурения значительно упрощается и ускоряется в несколько раз.

Совет! Самодельный бур будет полезен в хозяйстве постоянно. Им можно изготавливать небольшие лунки, например под фундамент забора, установки лавочки, стола на улице и прочее. Поэтому его можно назвать универсальным.

Как изготовить самодельный бур для земли с двигателем

Если вас интересует бормашина, которая осуществляет работу в автоматическом режиме с минимальными усилиями человека, то существует несколько идей, например из бензопилы. В этом случае следует сделать все правильно, чтобы не повредить себя.

Прежде всего делается расчет мощности двигателя. Мотор на бензопиле имеет большое количество оборотов. Если бур будет вращаться с такой скоростью, то управлять такой машиной крайне сложно. Более того, оказывается серьезная нагрузка на мотор.

Совет! Оптимальным будет выбор в пользу бензопилы «Урал» и «Дружба». Их моторы имеют низкие обороты, но они достаточно мощные.

Узнать обо всех подробностях этой разработки, вы можете, посмотрев подготовленное видео. Здесь рассказывается во всех подробностях о том, как сделать мотобур на основе бензопилы:

Плюс ко всему есть умельцы, которые используют мотор перфоратора при бурении небольших скважин. В этом случае важно сделать правильную насадку и рассчитать размер буровой установки. Вот здесь также можете посмотреть подробности этого чудотворения:

Стоит ли самому делать конструкцию или обратиться в фирму

Безусловно, применение самодельных изобретений имеет положительные стороны. Например, можно значительно сэкономить средства при изготовлении собственного источника. Также существует множество простых чертежей и схем, как сделать бурильный инструмент. Однако у всего этого есть очевидный минус – невозможно вырыть источник на большую глубину.

Поэтому если вода на участке залегает глубоко, то лучше обратиться в специализированную фирму. Возможно, она будет использовать гидравлические установки. В этом случае следует будет продумать все до мелочей:

• Найти точное место с водой.
• Сразу определить место для отработки.
• Обговорить стоимость работ.
• Установить сроки работы и прочее.

В любом из вариантов наш материал должен вам помочь в этом нелегком деле.

Полезное видео

Ручной гидробур:

Шнек:

wodakachka.com

Пошаговое изготовление бура для скважины своими руками

Автор Пётр Андреевич На чтение 8 мин. Опубликовано 18.12.2018

Сконструировать бур для скважины своими руками по плечу любому домашнему мастеру. Однако, здесь требуются не только навыки обращения с инструментарием и желание. Следует предварительно выбрать наиболее подходящую для вашего участка технику бурения, и, исходя из этого, остановиться на одном из вариантов ручного бурового устройства. Об особенностях и нюансах изготовления различных модификаций буров в домашних условиях пойдёт речь в данной статье.

Особенности ручного бурения

Обустройство глубинных скважин на загородном участке не всегда бывает целесообразным. Во многих случаях, когда грунтовые воды находятся сравнительно недалеко от поверхности, обеспечить снабжение водой жилого дома или дачного надела можно самостоятельно.

Подобный вариант позволяет сэкономить на привлечении к работе профессиональных бурильщиков со спецтехникой. Неглубокую водоносную скважину вполне можно пробурить своими руками. Всего лишь понадобится сконструировать самодельный бур для бурения скважин.

Следует учитывать, что не всегда имеется возможность пробуриться самому без обращения к специалистам, даже при относительно неглубоком залегании воды. Если между поверхностью и водоносным слоем располагается скальная порода, каменистая прослойка, или спрессованный гравийно-глинистый конгломерат, то пробуриться сквозь такой пласт ручным приспособлением будет проблематично, либо вообще невозможно.

Здесь потребуется тяжёлая буровая техника с механическим приводом.

Но, если вы счастливый обладатель участка с мягким или сыпучим грунтом, есть резон обустроить водозабор самостоятельно. Существует несколько основных технологий бурения, для которых используются и различные устройства:

• Ударная. Бур заглубляется в почву посредством падения с некоторой высоты, либо путём его забивания массивным молотом.
• Шнековая. Буровая штанга имеет на конце спиралевидный шнек, уходящий в землю при вращении.
• Роторная. В данном случае используется вращение штанги с одновременной размывкой грунта подаваемого в скважину водного раствора.

Роторная буровая установка весьма сложна по своему устройству и принципу действия. Для её работы необходимы узлы и агрегаты, которые невозможно сделать самостоятельно – насосы, помпы, вертлюги и т.д. Поэтому собрать подобное устройство будет весьма затруднительно рядовому домовладельцу. Гораздо проще создать буры для скважин на воду, действующие по ударному или вращательно-роторному принципу.

Изготовление ударного бура

Прежде, как сделать бур для скважины своими руками, следует внимательно ознакомиться с принципами ударной технологии. Существует два варианта рабочего приспособления:

• Забивная штанга с копьеобразным остриём. Используется для устройства абиссинских скважин.
• Пустотелое долото-желонка, изготовляемое из массивного обрезка трубы.

Принцип действия этих устройств также различен. Забивная штанга углубляется в грунт посредством вертикальных ударов по её верхней оконечности молотом-копром, либо просто массивной кувалдой. Долото само выступает в качестве ударного механизма. Оно поднимается на определённую высоту, после чего сбрасывается вниз. Для удобства использования ударных приспособлений, их размещают на станине в виде треноги или прямоугольника.

Штанга

Станина изготовляется из металлических труб или уголков. Рекомендуемая высота конструкции должна быть не менее 3-4м, чтобы молот или долото в свободном падении могли набрать достаточную для заглубления скорость. Детали станины скрепляются посредством электросварки, либо на болтовом соединении. Первый вариант проще, но после окончания бурения конструкцию придётся разрезать на части.

Это не имеет особого значения, если вы в дальнейшем не собираетесь использовать данное буровое устройство. Если же предполагаете и в дальше применять данный механизм, то лучше, затратив чуть больше времени и сил, соединить элементы станины болтами. Разборный вариант позволит осуществлять транспортировку бурового приспособления, а также упростит его хранение.

Вверху станины крепим блоки, через которые будут переброшены тросы. Этими тросами подымается вверх ударная деталь создаваемой буровой установки – молот-копр или долото. Подъём осуществляется либо непосредственно руками, либо с помощью ворота. Последний вариант лучше использовать, когда масса ударной детали очень высока, и поднимать её руками затруднительно.

Далее приступаем к изготовлению ударного элемента. Для забивки абиссинской скважины это может быть просто массивный кусок металла, подвешиваемый на станину при посредстве блочной системы. Он действует по принципу молота: падая с высоты, бьёт по верхушке забиваемой штанги, углубляя её в почву. Желонка сама выступает и как ударный элемент, и как заглубляемая деталь станка.

Желонка

Для изготовления желонки потребуется отрезок тяжёлой трубы диаметром 10-12см и длиной до 1,5м. Масса заготовки должна быть приблизительно 50-80кг. Такой вес позволит без труда подымать долото при помощи мускульной силы одного-двух человек. И в то же время долото получается достаточно массивным, чтобы при падении с высоты 3-4м заглубляться в грунт.

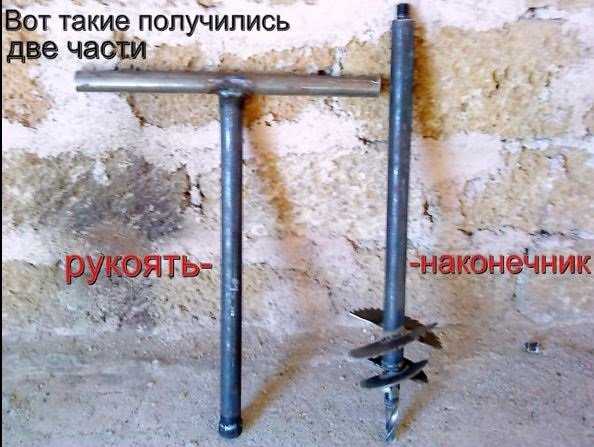

Изготовление спирального винтового бура

Для шнекового бурения используются буры, снабжённые винтообразной спиралью. Заглубление таких устройств в землю производится не при помощи ударов, а вращением вокруг своей оси. Сделать самодельный бур для скважины своими руками подобной конструкции немного сложнее, чем долото-желонку. Однако, при желании создать такое приспособление вполне возможно.

Основу шнекового бура составляет стальная 32-50мм труба. К нижнему торцу трубы привариваются заточенные ножи, вырезанные из твёрдой стали. Для них отлично подойдёт кусок старой рессоры. Длина выступающих частей ножей должна равняться диаметру шнека, либо незначительно превышать его. С помощью ножей, при вращении бура, плотные слои почвы разрыхляются, а после удаляются наверх при помощи витков спирального шнека.

Шнек

Изготовление шнека – самый трудоёмкий и сложный процесс в изготовлении шнекового бура своими руками. Его лепестки вырезаются из стального листа толщиной 5-6мм. Первым шагом производим разметку заготовки. Циркулем рисуем на листе круг необходимого размера. Диаметр этого круга должен равняться диаметру скважины. Затем внутри него чертим ещё один круг, поменьше: диаметр внутреннего круга равен диаметру трубы, взятой за основу бурильного механизма.

Следующим шагом, при помощи автогена вырезаем оба круга. В результате должна получиться заготовка в виде бублика. Разрезаем один край этого «бублика», и разгибаем края разреза под углом 25-40^о относительно друг друга. Это будет первый виток шнековой спирали бурильного устройства.

Надеваем полученную заготовку на трубу-основу и привариваем. Таким же способом изготавливаем ещё один виток шнека, надеваем на трубу выше первого витка, стыкуя их друг с другом. Количество витков зависит от высоты бурового приспособления, и может составлять от 2 до десятка и более.

Наиболее простой способ заглубления шнекового бура – мускульной силой человека. Для этого к верхушке трубы с приваренными спиралевидными лепестками прикрепляют рычаги из двух обрезков труб длиной от полуметра, до полутора метров. Чем больше длина и диаметр бура, тем длиннее следует быть и рычагам. Закрепляют их с помощью сварки, болтов или шпоночным способом.

Особеность

Особенность шнекового бурения состоит в необходимости регулярного подъёма бура для удаления разрыхлённого грунта. При большой глубине скважины, и значительной массе бура, произвести такую операцию руками бывает затруднительно. Для облегчения задачи опять-таки потребуется станина с подъёмным приспособлением – блоками и воротом. Если имеется такая возможность, можно для подъёма приспособить и электрическую лебёдку.

Изготовление ложкового бура

Для устройства водоносной скважины в мягком или сыпучем грунте отлично подойдёт другой вариант вращательного бурового приспособления – бур-ложка. Он позволяет быстро выбирать грунт, потому что разрыхление почвы производится не только его нижней оконечностью, но и боковинами. Для самостоятельного изготовления такого устройства понадобится толстостенная стальная труба длиной около полуметра.

В трубе делается вертикальный разрез, от одного конца до другого. Нижний торец трубы слегка загибается кувалдой вовнутрь, чтобы получилась черпающая ложка – одна сторона торца загнута сильнее другой. Затем простукиваем трубу кувалдой вдоль продольного разреза, чтобы один край разреза выступал наружу. Все выступающие, они же режущие, части заготовки затачиваются болгаркой. К верхнему торцу бура прикрепляется штанга, приводящая его во вращение.

Важный нюанс – прикрепляется штанга не по центральной оси, а со смещением в 1-2см.

Это необходимо, чтобы позволить боковой кромке захватывать грунт. Срезанная почва накапливается внутри бура, и удаляется при вынимании из скважины. Снизу к буру обычно приваривают толстое сверло – оно служит для центровки направления заглубления в землю.

Полезные рекомендации специалистов

Если глубина залегания воды превышает длину бура, то удлинить его можно методом стыковки сверху ещё одной трубы. Состыковать их можно резьбовой муфтой, либо сварочным соединением. При использовании труб небольшого диаметра допускается применить болты или шплинты. Однако, такое соединение не слишком надёжное, и при большом вращательном усилии болт может срезаться, и штанги рассоединятся. Достать оставшийся в скважине бур бывает весьма проблематично.

Прежде, чем приниматься за конструирование устройства, рекомендуется составить чертёж бура для скважины. Это даст возможность иметь перед собой наглядный образец того, что должно выйти в итоге. Попытки создать буровой механизм методом «научного тыка» для некоторых домашних мастеров более увлекателен, но отнимает чересчур много времени и сил.

Более лёгкий ручной вариант устройства скважины – при помощи долота-желонки. Подъём и сброс ударного инструмента требует меньшего приложения сил, нежели вращение заглублённого бура. Кроме того, ударным методом можно вести бурение даже одному человеку. Правда, такой способ весьма долог, и работы могут затянуться на несколько дней.

Если шнековый бур не удаётся самостоятельно поднять из скважины, можно облегчить задачу, соорудив приспособление для рычага. Например, поставив рядом бочку, и перекинуть через неё брусок. Один край бруска привязать к буру, а к другому краю приложить физическое усилие.

После окончания работ буры не следует разбирать или выбрасывать – с его помощью можно будет позднее делать ямы под заборные столбы, свайный фундамент и т.д.



vodatyt.ru

Бур для скважины своими руками: инструкция



Бур для скважины своими руками

Бур для скважины своими руками

Строительство полноценной комфортной дачи или частного дома невозможно без создания системы водоснабжения. Одним из основных ее элементов является источник воды. Хорошо, если ваше владение уже подключено к системе водоснабжения — вы просто можете подключиться к магистральному водопроводу. Но при отсутствии коммунальных сетей скважину для воды на участке вам придется бурить самостоятельно. Чтобы сократить затраты на эту операцию, вы можете сделать бур для скважины своими руками.

Бур для скважины своими руками

Принципы бурения скважины

Содержание статьи

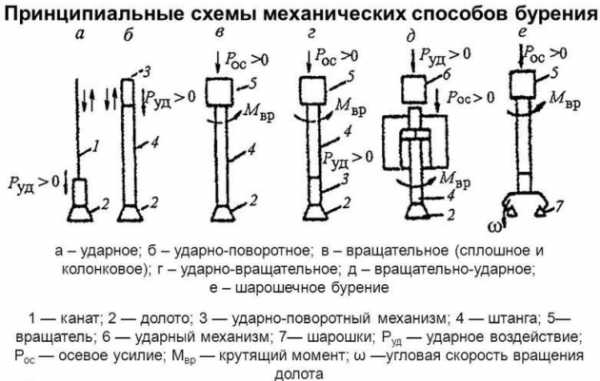

Существует несколько опробованных практикой технологий бурения скважины под воду. Каждый из них применяется для создания скважин определенного типа.

Бурение по ударно-катанной технологии

Бурение по ударно-катанной технологии

Для создания скважины таким методом вам понадобиться забивной скат (острие, то чем разрушается порода или грунт) и желонка (тяжелый предмет, который ударяет по скату).

Скат-наконечник имеет специальный клапан и после удара часть грунта остается в нем. Устройство вытаскивается из скважины, освобождается от набранного грунта и процесс повторяется вновь.

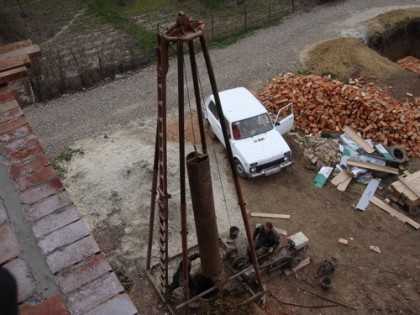

Установка для ударного бурения

Также существует модификация такого метода, при котором разрушенный грунт остается внутри снаряда за счет силы поверхностного трения.

Стакан и желонка

Возможно, Вас заинтересует информация-чистка бур

Это достаточно долгий и продолжительный процесс, он применяется только на определенном типе грунта — на глинах или суглинках, мягкой обводненной почве. При работе на скалистых грунтах применяются буровые патроны или кумулятивные взрывные пробойники, что существенно сокращает круг специалистов, способных выполнить такую работу.

Бурение по перфоративной технологии

Перфоративная технология часто используется при строительстве трубчатых колодцев абиссинского типа. Они включает в себя часть ударной буровой технологии.

Трубчатый колодец абиссинского типа

1. На первом этапе вручную копается узкий и глубокий котлован.
2. Затем собирается конструкция из нескольких труб, которые соединяются в единый трубопровод на резьбовом соединении.
3. Стыки труб герметизируются силиконовым герметиком или льняными прокладками.
4. В нижней части конструкции размещается сетчатый металлический фильтр, а сам трубопровод в нижней части оснащается перфорированными отверстиями.
5. Трубопровод с острым наконечником забивается в котлован до водоносного слоя, затем песок, попавший в трубопровод, отсасывается насосом.

Общая глубина скважины обычно не превышает 10 метров.

Наконечник для создания абиссинского колодца

Несмотря на простоту метода, такое бурение позволяет создать источник воды, пригодный для бытового использования со сроком службы до 30 лет. Технология хорошо зарекомендовала себя на песчаных грунтах, ее использованию не мешает осыпание стенок скважины.                                                                                                                                                            «Как выглядит скважина игла своими руками, вы можете прочитать в нашей статье».

Пробуренный трубчатый колодец абиссинского типа

Бурение по шнековой технологии

Эта технология является одной из самых популярных при сооружении скважин под воду. Большой ассортимент буров позволяет получать скважины практически на любом грунте. Проникновение в породу происходит за счет воздействия на бур лопастного долота.

В результате вращения бур действует также, как и обыкновенный шуруп. Вращение шнеков позволяет выбрасывать разрушаемый грунт на поверхность.

Шнековое бурение

В зависимости от диаметра шнека, по такой технологии можно создавать скважины с сечением до 80 сантиметров. Однако, такой метод с трудом применяется на сыпучих грунтах, так как отсутствие обсадной трубы приводит к постоянному осыпанию стенок скважины.

Шнековые буры

Бурение по гидравлической технологии

При применении этой технологии разрушение грунта происходит под воздействием большого напора воды. Жидкость для бурения, представляющая собой слабый раствор кислоты хлористоводородной, подается из обсадной трубы к месту пробития грунта.

Гидравлическая буровая установка

С применением такой технологии можно создать скважины с глубиной не более 15 метров и  сечением не более 30 сантиметров. После завершения бурения обсадные трубы в такой скважине должны быть зацементированы снаружи.

Цементирование скважины

Назначение скважин

Не беря во внимание скважины для добычи полезных ископаемых и скважины промышленного назначения, «отверстия в земле» можно разделить на следующие основные типы:

Индивидуальные скважины

Такие скважины являются автономным источником воды на приусадебных участках. Еще такие скважины называет песчаными или фильтровыми. Вода, добываемая из таких скважин обычно используется для бытовых целей: полива растений, мойки. Употреблять в пищу воду из такой скважины, как правило, можно только после дополнительной очистки и кипячения. Забор воды в индивидуальных скважинах происходит с довольно высоких водоносных горизонтах глубиной до 35 метров. Абиссинская скважина индивидуальная, может давать небольшой поток воды, обычно около 1 кубометра в час. Инфраструктура для добычи воды минимальна – обычно хватает даже поверхностного или ручного насоса.

Индивидуальная скважина

Коллективные скважины

Коллективные скважины обычно обеспечивают водой несколько участков или даже целые поселки. Как правило, они достигают глубоких водоносных горизонтов с артезианской водой. Глубина скважины может составлять более 100 метров. Такую воду можно без опаски использовать для приготовления пищи. Устройство коллективной скважины гораздо сложнее, чем у индивидуальной, требует большого количества труб и специализированного оборудования для бурения.

Артезианская скважина

У коллективных скважин присутствует серьезная обслуживающая инфраструктура. Возможно для хранения воды и обеспечения водоснабжения потребуется строительство водонапорной башни. Доставка воды к конечному потребителю происходит по сложной системе трубопроводов.

Любопытно, но специалисты считают, что стоимость литра воды в артезианской скважине (с учетом доставки потребителю и всех остальных расходов) будет меньше, чем в индивидуальной песчаной скважине, в основном по причине большего дебета и большей чистоты артезианской воды.

Как сделать бур для скважины самостоятельно

Индивидуальная песчаная скважина обычно бурится до ближайшего водоносного горизонта, глубина залегания которого обычно не превышает 20 метров. Такую скважину вполне можно пробурить самостоятельно, используя оборудование, изготовленное своими руками.

Скважина на песок

Для самостоятельного изготовления бура необходимы минимальные навыки работы с металлом. Конечно, взять таким буром скалу или известняк у вас не получится, но соорудить с его помощью абиссинский колодец трубчатого типа в обычном грунте вам вполне по силами.

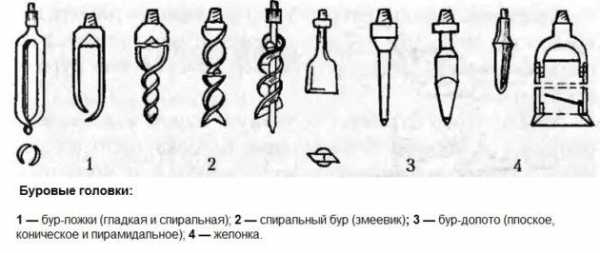

Основными разновидностями буров для мягких грунтов, доступных для самостоятельного изготовления являются спирально-шнековый и ложковый.

Конструкция бура под воду

Чтобы понять, как самостоятельно изготовить бур под воду, необходимо понять особенности его конструкции. Так, простейший бур под воду, не имеющей шнековой спирали, может состоять из следующих основных элементов: ручки и собственно бурового полотна. В качестве ручки подойдет труба из прочного металла с сечением не более 3 сантиметров. При отсутствии трубы ручка может быть даже изготовлена из дерева.

Конструкция простейшего бура

Полотно бура изготавливается из стальной полосы. На тыльном конце полосы формируется отверстие под ручку, а на рабочем конце устанавливается наконечник-петля. При вращении такого бура в грунте наконечник-петля забирает в себя некоторое количество земли, которая потом вытаскивается вместе с буром на поверхность. Затем процедура повторяется. Скважина необходимой глубины получается в результате последовательной стыковки нескольких полос и вращения всей конструкции.

Алгоритм изготовления бура

1. Возьмите стальную полосу с длиной около полутора метров. Ширина ее может составлять 5-10 сантиметров. Для бура подойдет сталь толщиной около сантиметра.
2. Отступите от конца полосы 8 сантиметров и вырежьте отверстие-щель 150х2 мм.
3. Тыльный конец бура согните в кольцо для вставки ручки-рычага.
4. На рабочем конце металл по сторонам отверстия-щели разогните в противоположные стороны, образуя овал.
5. В районе наконечника стальную полосу обрежьте так, чтобы образовалось острие.
6. Острие заточите, а его стороны загните в противоположном направлении (вид «АА» рисунка №6).
7. В кольцо на тыльной стороне бура вставьте ручку рычага, которая и придает буру вращательное движение.

При помощи такого оборудования можно пробурить не только скважину в песчаном грунте, но даже в суглинках с вкраплениями гравия.

Изготовление бура ложковой конструкции

Бур ложковой конструкции выглядит, как цилиндр из стали с продольной / спиралевидной прорезью. На рабочем наконечнике бура имеется ковш из стального листа, также эта часть может быть сформирована из продольно прорезанного отрезка трубы.

Схема ложкового бура

1. Во время вращения бур такой конструкции разрушает и забирает грунт наконечником-«ложкой» и прорезями в цилиндре. Для улучшения проникновения к нижней части конструкции может быть приварено сверло по металлу большого диаметра.
2. Ось сверла и ось вращения всей конструкции совпадают, а вот цилиндр с режущими кромками смещается относительно оси оборудования примерно на 1,5 сантиметра. В результате цилиндр движется с эксцентриситетом и срезает грунт с стенок скважины, образуя шахту большего диаметра, чем собственно бур.
3. При использовании ложкового бура, его можно опускать в грунт внутри обсадных труб, что может обеспечить достаточно большую глубину бурения даже в сыпучем грунте.
4. Цилиндр с прорезью делается длиной около 70 сантиметров. Чем выше сыпучесть грунта, в котором предполагается производить бурение, тем уже должна быть щель в цилиндре.
5. Во время бурения, время от времени цилиндр извлекается и очищается.
6. Самостоятельно изготовить такой бур несколько сложнее, чем простейший шнековый – необходимо иметь в своем распоряжении металлический цилиндр с толстыми стенами. Возможно использование вторичного сырья.

Применяется бур ложковой конструкции для формирования скважин в грунтах с малым осыпанием стенок в суглинках или в мокром песке.

Самостоятельно бурим абиссинский колодец

Самым простым методом создания индивидуальной скважины является ударное бурение. Эта технология издавна используется для постройки трубчатых колодцев. После создания котлована максимально возможной глубины самостоятельно изготавливается бур-труба.

1. Возьмите толстостенную металлическую трубу необходимого диаметра.
2. На конце трубы нарежьте резьбу.
3. Подберите подходящий наконечник трубы в виде копья.
4. Труба забивается в котлован ударами бабки – тяжелого металлического груза, который равномерно поднимается на шкив, укрепленный на треноге, а затем резко отпускается.
5. Ударное бурение продолжается до достижения ближайшего слоя грунтовой воды.

Бурение колодца абиссинского типа

Видео – Бур для скважины своими руками

Шнековые буры

Шнековое бурение

Цементирование скважины

Установка для ударного бурения

Трубчатый колодец абиссинского типа

Наконечник для создания абиссинского колодца

Пробуренный трубчатый колодец абиссинского типа

Скважина на песок

Стакан и желонка

Схема ложкового бура

Конструкция простейшего бура

Индивидуальная скважина

Гидравлическая буровая установка

Бурение по ударно-катанной технологии

Бурение колодца абиссинского типа

Бур для скважины своими руками

Артезианская скважина

Бур для скважины своими руками

kanalizaciyaseptik.ru

Ручной бур для скважины своими руками

Бур для скважины: из чего и как сделать своими руками надежный инструмент

На участках, которые используются только в качестве огорода и места для сезонных летних пикников, обустраивать дорогой глубинный водозабор – нецелесообразно. Подготовка документации и проведение работ требуют значительных вложений. Поэтому дачники используют традиционные методы обеспечения участка водой для полива – строят колодцы и забивают поверхностные скважины. Для оборудования неглубоких водозаборных точек не нужно получать разрешения, готовить технический план, а установку и бур для скважины можно сконструировать и собрать своими руками, используя готовые чертежи.

содержание h3 h4]

Самостоятельно можно обустроить неглубокий технический водозабор

Чтобы выбрать правильный способ забоя скважины и подготовить инструмент, необходимо минимум исходных данных:

1. Состав верхних слоев грунта – для каменистых пород лучше применять готовое заводское оборудование и доверить работу мастеру.
2. Наличие и глубина первых водоносных слоев – пробурить грунт самодельным буром можно на глубину до 20 – 25 м.

Виды буров для самостоятельного бурения неглубоких скважин на дачном участке

Выбор способа бурения зависит от количества влаги в грунте, его сыпучести и твердости. В плотных, не перенасыщенных верховодкой слоях, легче проводить забой вращательным шнековым способом. В качестве бурового наконечника применяют спиральный бур или бур-ложку – металлические стержни со спиральным или ступенчатым лепестковым режущим элементом. Ложка дополнительно оборудуется емкостью с целью удержания глины внутри инструмента и предотвращения осыпания внутрь ствола.

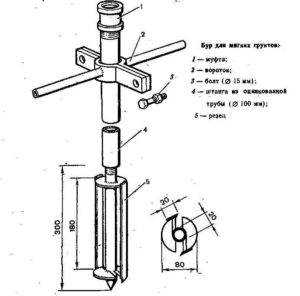

Ручной самодельный спиральный бур

Классический спиральный бур, изготовленный своими руками, применяют и в самодельных электрических или бензо-бурах для скважин. Инструмент соединяют с электродвигателем (шуруповерт, дрель, перфоратор) или корпусом бензопилы. Работать таким устройством гораздо легче и быстрее, чем вручную.

Когда работать приходится в песчаных или глинисто-песчаных слоях, вязком грунте с большим количеством воды, рыхлой осыпающейся породе – лучше применять ударный (канатно-ударный) способ. Для прохождения до 20 м используют наконечники, которые после удара под собственным весом углубляются в породу. Глина остается в емкости и поднимается на поверхность. Своими руками можно сделать любой из применяемых в ударном методе забоя скважин бур:

Желонку несложно смастерить самостоятельно

Как сделать бур для шнекового бурения: материалы и инструкция

Можно смастерить своими руками спиральный бур 2 типов для вращательного бурения скважин: со спиралевидным режущим элементом, с дисковым полусферическим ножом. Для работ понадобится:

1. Металлический прут или прочная труба – основание, полая труба большего диаметра – для емкости на стержне ложки.
2. Муфты для соединения штанг, металлическая рукоятка – кусок арматуры, прута, длиной до 40 – 50 см.
3. Металлический лист, если планируется спиральный нож.
4. Диски стальные с зубьями от электропилы.

Металлические круги разного диаметра подойдут для формирования режущей поверхности

Спиральный простой и двухступенчатый бур: чертежи

Как сделать классический бур со спиралевидным ленточным ножом для песчаной скважины? Своими руками такой инструмент сделать сложно без специальных станков для работы с металлом. Сложность заключается в предварительном закаливании и изгибе полосы металла. Необходимо подобрать сталь толщиной от 1,5 – 2 мм. Далее раскаленную полосу сгибают на станке, придавая ленте форму спирали.

Спиральный бур с длинной режущей лентой невозможно сделать без оборудования

Только после этого ленту приваривают к основанию. Во время соединения следят за симметричностью: витки должны располагаться строго параллельно друг к другу и под определенным углом к горизонтальной линии. Край ленты затачивают, поверхность красят.

В условиях домашней мастерской своими руками гораздо проще сделать идентичный по функциональности, но более простой в сборке бур для скважин разного диаметра с круговыми ножами вместо спирали.

Чертеж простого бура с двумя ножами под углом

Отталкиваясь от простейшей конструкции, можно усовершенствовать инструмент и сделать бур, который подойдет для бурения неглубоких скважин разного диаметра.

Для изготовления берут 3 диска одинаковой толщины с разным диаметром. Разрезают каждый на 2 половины, один край (нижний) затачивают. Во всех частях просверливают отверстия для соединения лепестков.

Детали для бура

К основанию приваривают круг меньшего диаметра так, чтобы края двух половин образовали угол величиной 30 о. Большего диаметра ножи крепят к верхнему при помощи гаек и болтов.

Готовый к сборке бур со сменными комплектами ножей

Штангу формируют с нарезкой резьбы или приваривают к верхнему краю муфту с готовой резьбой: в этом случае не нужно устанавливать защиту от раскручивания во время работы.

Ложка: бур для работ в сыпучих породах

При обустройстве источника в сухом грунте требуется инструмент со снарядом, который удерживает вырытую почву внутри. Такой бур-ложку, как на чертеже, для бурения песчаных скважин также можно сделать своими руками из толстостенной газовой или водопроводной трубы.

Обычную ложку можно оборудовать наконечником-разрыхлителем для облегчения работы

Отрезок трубы заглушают пластиной по верхнему краю, оставляя в центре отверстие для стержня. К стержню приваривают старое сверло большого диаметра. Стержень приваривают по центру трубы. На одной из сторон трубы формируют прямоугольное окно для выемки почвы. Нижний край разрезают в виде лепестков, отгибая края наружу для большего диаметра врезки и захвата грунта. Нижние края затачивают.

Вместо окна можно просто разрезать боковую стенку

Приспособить в качестве резервуара для отработанного грунта в ложковом буре можно и старый металлический баллон. Таким буром, собранным своими руками, бурят скважины большого диаметра.

Изготовление буров для ударного способа пробивки скважин

В ударном методе используют два основных инструмента: желонку и стакан. Инструменты изготавливают из прочной стали или чугуна – из-за ударов штанги требования к прочности и стойкости к деформации снаряда повышены.

Схема изготовления пустотелых снарядов для ударной забивки скважин

Конструкционное отличие между стандартной желонкой и стаканом – в наличии клапанной системы и длине инструмента. Оба типа бура для мелких скважин на воду могут быть сконструированы и собраны своими руками.

Желонка и стакан: простые инструменты своими руками

Стакан-бур изготавливают 2 видов: прямой и конусоподобный с расширением книзу. Бур с расширителем нужен для увеличения диаметра по ходу бурения. В качестве корпуса используют трубу необходимого диаметра с толщиной стенок от 2 мм. Верхний край заглушают и приваривают к соединительному элементу, который выполняет функцию крепежа к штанге. Нижний край оставляют цельным, или формируют несколько зубьев. Затачивают по направлению внутрь. На стенке вырезают одно или несколько узких овальных отверстий для выемки глины.

Такой бур-стакан для скважины на воду можно сделать своими руками из куска газовой трубы

Желонка – инструмент, состоящий из режущего стакана, шарнирного или шарового клапана, корпуса-резервуара и крепежа. Длина трубы для изготовления – до 2 м. Важно учитывать вес конструкции: масса снаряда должна быть достаточной для врезки в глину под собственным весом, но не стоит делать слишком тяжелый инструмент, ведь придется неоднократно поднимать его для отсыпки породы.

Чертежи инструментов дают возможность сравнить размеры разных типов буров

Нижний край оборудуют съемным стаканом, сверху обустраивают клапан. Выбирают конструкцию, для которой есть необходимые инструменты. Шаровидный запор выполняют из металлического тяжелого шара, упирающегося в сужающийся конус.

Конструкция сферического клапана

Плоский клапан изготавливают из шарнира-крепежа и пластины, равной внутреннему диаметру трубы. Иногда формируют двухлепестковый запор.

Клапан на крепеже

Функция клапанной системы – удержание внутри устройства глины из пробуренной шахты.

Игла: острый бур и обсадная колонная из одной трубы

Самый экономичный способ устроить водоснабжение – сделать бур-иглу для песчаной абиссинской скважины. Инструмент – одновременно бур и обсадная труба. После завершения работ устройство остается внутри ствола в качестве обсадной колонны.

Игла-бур, сделанная своими руками

Толстостенная труба оборудуется фильтром и острым наконечником. По верхнему краю нарезают резьбу для соединения со следующим элементом обсадной колонны. Наконечник из прочной стали приваривают к основанию. Форма ударного наконечника может быть разной: гладкий конус, многогранник, сужающийся книзу. Специалисты советуют выбирать готовые наконечники из закаленной стали – такой бур достаточно острый, не сломается в твердом грунте.

Многогранный бур приваривают к основанию

Формируют фильтр. На нижней части трубы длиной до 1 м, отступив 30 см от соединения с наконечником, начинают просверливать отверстия диаметром до 4-5 мм. Сверло держат под углом к стенке: оптимальный наклон – 45 о. Расстояние между отверстиями в ряду – 3-5 см, междурядный интервал – до 5 см.

Схема изготовления иглы

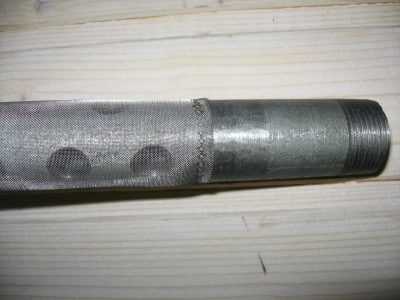

Поверх части трубы с отверстиями наматывают мелкоячеистую стальную или полиэтиленовую сетку. Фиксируют фильтр стальной проволокой, припаивая витки к основанию, или крепят хомутами.

Мелкая сетка не пропустит внутрь трубы ил, песок и грязь

К верхней части трубы при прохождении на глубину до 1,5 м, прикручивают следующий кусок обсадной колонны и продолжают проходку грунта до необходимой глубины.

Видео: комбинированный бур для скважин из остатков труб

Конструкцию бура для неглубоких садовых скважин можно изменять. На видео – как сделать комбинированный бур для скважин и садовых работ своими руками за 45 минут.

Самодельный снаряд может пригодиться не только для обустройства скважин: если использовать диски и трубы большего диаметра, то получится инструмент для формирования углублений для высадки деревьев, установки столбиков и свай. Для забоя глубоких скважин, воду из которых будет можно использовать не только как техническую, но и для питья, лучше использовать заводские инструменты и не проводить бурение без помощи специалистов. Некачественный инструмент может сломаться и застрять в стволе, и извлечь его на поверхность не удастся – всю работу придется переделывать.

Рекомендуем похожие статьи

Как пробурить идеальный колодец за пару часов: выбор типа источника и технологии

Бур для скважины своими руками

Чтобы пробурить на территории загородного участка скважину, придется воспользоваться или механической установкой, или ручным буром, который можно сделать своими руками. Конечно, если планируется организовать скважину под колодец большой глубины, то без установки не обойтись. Но если требуется откопать всего лишь небольшой колодец длиною до 10 м, то можно использовать для бурения ручной буровой инструмент. Давайте рассмотрим чертежи приспособления, а также технологию его изготовления.

Конструктивные составляющие ручного бура

Итак, в состав ручного бура входят:

• Штанга, изготовленная из трубы;
• Ножи или шнек;
• Ручка;
• Наконечник.

Штанга бура

Начнем с этого элемента, как основного в плане нагружаемости. Обычно самодельный ручной бур, а точнее его штанга, изготавливается из трубы диаметром 20-32 мм. Если необходимо выкопать скважину глубиною до 1,5 м, то для бура используется этого размера труба. В том случае, если нужно пробурить скважину большей глубины, то штанга может быть увеличена при помощи дополнительных удлиняющих элементов. По сути, это все те же трубы, которые разными способами могут быть подсоединены к штанге бура.

Три способа соединения.

• Для этого на самой штанге со стороны ручки нарезается резьба. То же самое делается и с концами удлиняющего элемента. Затем на резьбу штанги накручивается заранее подготовленная муфта на половину своей длины. Производится сварка муфты к трубе снаружи по всему периметру соединения. При необходимости удлинить ствол бура, нужно просто в приваренную муфту вкрутить резьбу удлиняющего элемента. С другой стороны труба будет приварена точно такая же муфта, с помощью которой все устройства можно еще раз удлинить. Кстати, длина секций разъемного бура – 1,0-1,2 м.
• Можно использовать для соединения секций болт и гайку. То есть, гайка приваривается к свободному концу ствола, а болт на конец удлиняющей секции. Просто болт будет вкручиваться в гайку. Скажем так, этот вариант можно использовать, если глубина бурения не будет превышать 5-6 м.
• Самый же просто и надежный вариант – это соединение секций при помощи штифта. Необходимо взять отрезок трубы (длина 8-10 см) большего диаметра, чем ствол бура. Приварить эту муфту к штанге инструмента, но предварительно сделать в ней сквозное отверстие, к примеру, под болт М8. Точно такое же отверстие должно быть и в дополнительной секции. При этом расстояние от конца муфты до отверстия должно совпадать с расстоянием от отверстия до края секции. Само соединение производится просто – вставляете удлиняющий элемент в муфту и крепите соединение штифтом (в качестве его можно использовать болт или гладкую арматуру). Посмотрите на фотографию ниже, где показаны чертежи такого соединения.

Внимание! В зависимости от выбранного вами типа соединения элементов бурового инструмента, рукоятка будет соединяться со штангой точно по такой же технологии.

Обратите внимание и на длину ручки, этот размерный показатель будет зависеть от того, сколько человек будут крутить бур. Если два, то лучше сделать длиною 1 м, если один, то и полметра будет достаточно.

Это основной рабочий орган. Изготовить его можно из разных материалов или инструментов. Специалисты предлагают три конструктивных варианта, которые сильно друг от друга отличаются.

Первый вариант – это листовой нож, обычно используемый для бурения небольших по диаметру скважин. Его можно изготовить из листового железа толщиною 2-3 мм. Это делается так.

• Вырезается болгаркой круг необходимого диаметра.
• Он разрезается на две равные половинки.
• Под ствол бура необходимо также вырезать полукруги необходимого диаметра.
• При помощи болгарки и точильного круга затачивается кромка ножей.
• Оба ножа привариваются к штанге под углом 20-30°. Место установки может быть одним, а можно расположить режущие элементы друг над другом на расстоянии 5 см.

Второй вариант – это использование режущего диска (можно б/у). Это может быть диск от циркулярки или от камнережущего станка. Обратите внимание, чтобы внутренний посадочный диаметр инструмента должен был чуть больше диаметра штанги. Диск также разрезается болгаркой пополам, и сегменты привариваются к стволу под углом.

Третий вариант конструкции – это так называемый ложковый бур. Используют его обычно для сооружения глубоких скважин, более 20 мм. Для этого его ствол изготавливают из трубы таким диаметром, чтобы в скважину можно было бы поместить и обсадную трубу, и рабочую со всем оборудованием. При этом сам ручной бур снабжается крепким наконечником. Чаще для этих целей используют больших размеров сверло. Но так как для скважин на загородных участках достаточно глубины 10-12 м, то ложковый инструмент для бурения редко используется.

Изготовление наконечника

Не будем забывать, что наконечник сильно облегчает процесс бурения скважин. Именно он центрует направление вхождения бура в грунт, а также частично разрыхляет землю. Из чего его можно сделать.

Для этого можно использовать металлическую полосу толщиною 4-5 мм и шириною 30-40 мм. С одного конца полоса подрезается по углам, делая из нее пику. Кромки пики затем заостряются при помощи болгарки и насаженного на нее точильного каменного диска. После чего другой конец подрезается с двух сторон, чтобы сделать посадочный хвостовик, его ширина должна быть чуть меньше внутреннего диаметра трубы ствола. Длина хвостовика – 5-10 см.

Теперь необходимо сформировать скрученность наконечника. Для этого его устанавливают в тиски пикой вверх. В руки берется газовый разводной ключ, зажимается его губами пластина и поворачивается против часовой стрелки. Все просто и легко. После чего нужно наконечник вставить хвостовиком в трубу штанги и обварить его электросваркой.

Второй способ изготовления наконечника для бура. Для этого ничего не надо добавлять в саму конструкцию инструмента. Просто еще на стадии изготовления штанги надо свободный ее конец разрезать на угловые сегменты, отделив часть их, чтобы получился своеобразный цветочек. Только при создании цветка надо угловые лепестки вывернуть наружу, а при изготовлении наконечника, наоборот, собрать их в единую точку, чтобы получилась пика, как показано на фотографии.

Сборка сегментов производится при помощи молотка. Затем их края обвариваются сваркой. Конечно, это не шнековый вариант, но, как наконечник, может быть использован вполне.

И третий вариант – можно установить на ствол бура использованное и даже вышедшее из строя сверло. Здесь важно правильно подобрать его таким образом, чтобы хвостовик сверла вошел в трубу штанги. Крепление производится по средству электросварки.

Обсудить статью на форуме

Самодельный ручной бур для бурения скважины своими руками

Самодельный ручной бур для бурения скважины: спиральный и ложковый конструкции

Бурение неглубоких скважин в мягких грунтах можно выполнить с помощью самодельного приспособления. Максимально возможная глубина скважинного ствола при этом может составлять 20 метров. Одной из составных частей конструкции является разъемная буровая труба, длина которой увеличивается по мере заглубления скважины. Еще одним важным элементом считается ручка, позволяющая вращать трубу одному человеку или вдвоем с помощником вручную с приложением физического усилия. Главным элементом ручного инструмента, конечно же, является бур, который может быть сделан несколькими способами. Но если вы решили делать бур для скважины своими руками, то делать его надо обязательно из металла, поэтому мастер должен обладать сварочным оборудованием и навыками работы с ним.

В данном ролике показано, как сделать бур для скважины за пару часов. Судя по отзывам, многим начинающим мастерам-самоделкиным советы автора помогли на практике.

Самостоятельное изготовление спирального бура

В самом простом варианте исполнения спиральный бур изготавливается в виде металлического стержня с хорошо заостренным концом. Пара ножей приваривается в 200 мм от острия наконечника. Для изготовления ножей берутся половинки стального диска, толщиной 100-150 мм. Приваривание ножей к металлическому стержню производится под небольшим углом, величина которого составляет не более 20 градусов к горизонтали. При этом половинки стального диска должны располагаться напротив друг друга. В итоге угол между приваренными ножами составляет 40 градусов.

Нижние кромки режущих элементов ручного бура для бурения скважин также хорошо затачиваются. От того, насколько остры ножи, зависит скорость и легкость врезки инструмента в грунт.

Спиральный бур заводского изготовления производится из специальной инструментальной стали, которая подвергается нагреву, а потом закручивается в спираль и закаляется

Промышленные модели буров данного типа изготавливают в заводских условиях из полосы инструментальной стали, нагретой и скрученной в спираль. Шаг витков спирали равен их диаметру. После закручивания сталь закаляется.

Как работать спиральным буром?

Самодельный инструмент во время вращательного движения, производимого рабочим с помощью рукояти, врезается благодаря заостренным ножам в слой грунта. Затем ручной бур для скважин вытаскивается вместе со срезанным грунтом наверх. Земля высыпается в стороне от места бурения. Операция повторяется вновь.

Очищение самодельного спирального бура от грунта, поднятого из ствола скважины наверх, производится рядом с местом проведения работ и вывозится с участка на тележке

С увеличением глубины сооружения производится наращивание штанги инструмента. При этом составные элементы закрепляются друг с другом с помощью резьбового или втулочного типа соединений. Для подстраховки от разъединения составных частей штанги их соединения дополнительно фиксируются шплинтами.

Поднимая удлиненный инструмент наверх, дополнительные звенья штанги снимают. Спиральный бур отлично справляется с глинистыми грунтами, а также мелким гравием, попадающимся на пути его продвижения вглубь шахты.

Особенности устройства бура ложкового типа

В устойчивых к осыпанию грунтах (суглинках, мокром песке и др.) удобнее использовать буры-ложки. Самодельный ложковый бур для скважин выполняется в виде цилиндра, в боковой поверхности которого проделывается продольная прорезь. Иногда форма данной прорези принимает спиралевидный вид. Длина бура-ложки обычно составляет не более 700 мм. Извлекаемая порода удерживается в полости цилиндра за счет своего сжатия и прилипания. Чем сыпучее грунт, тем уже должна быть прорезь в инструменте. Для получения цилиндра можно взять листовую сталь и свернуть ее по заданному диаметру. Проще всего подобрать подходящий по размерам кусок трубы, изначально имеющей цилиндрическую форму.

Самодельный ручной бур-ложка изготавливается из куска трубы подходящего сечения, в боковой поверхности которой делается продольная или спиралевидная прорезь для выемки грунта с боковых стенок скважины

Бур-ложка производит выемку грунта не только своими горизонтально расположенными нижними кромками, но и вертикальной кромкой. При этом грунт скапливается в полости цилиндра. В некоторых случаях к нижней части конструкции приваривается обычное сверло по металлу, которое необходимо расположить строго по оси штанги.

Основная особенность бура-ложки кроется в том, что оси сверла и штанги совпадают, тогда как линия оси корпуса ручного бура вместе с режущей продольной кромкой смещается на миллиметр-полтора относительно центральной осевой линии. Благодаря такому взаимному расположению осей инструменту удается пробурить скважину большего диаметра, чем сам бур. Это возможно за счет удаления грунта с боковых стен шахты продольной режущей кромкой. Для очищения инструмента от изъятого грунта бур периодически поднимают наверх.

Важно отметить, что ложковый бур спокойно проходит внутри обсадных труб, которые устанавливают с целью предупреждения обрушения шахты скважины.

Стоит ли вообще заниматься ручным бурением?

К преимуществам ручного способа бурения скважин относят:

• низкую себестоимость работ;
• возможность эксплуатации ручного насоса во время сбоев в подаче электроэнергии;
• сохранение ландшафта участка, ведь заезд спецтехники не предусматривается.

К недостаткам можно отнести существующие ограничения по возможной глубине сооружения. Помимо этого эксплуатация самодельного бура практически невозможна в плотных грунтах.

Самодельные буры для бурения скважин можно также применять при строительстве заборов, посадке растений, устройстве свайных фундаментов и многих других видах садовых и строительных работ. Как видите, соорудить такого хорошего «помощника» под силу любому мастеровому человеку, привыкшему использовать в хозяйстве инструменты собственного изготовления.

Больше информации по теме: http://aqua-rmnt.com

Источники: http://strmnt.com/dom/comm/d-water/bur-dlya-skvazhiny.html, http://bouw.ru/article/bur-dlya-skvazhini-svoimi-rukami, http://mymylife.ru/remont-doma/stroitelstvo/137856-samodelnyj-ruchnoj-bur-dlya-bureniya-skvazhiny-svoimi-rukami

rusbyr.ru

Бур для бурения скважин своими руками

Не всегда на дачном участке или загородном доме для водоснабжения рационально сооружать дорогую артезианскую скважину. Участки, используемые только для огорода и места проведения пикников в летние месяцы, как правило, оборудуются колодцами или скважинами поверхностного типа, потому что для этого не требуется получение специальных разрешений, технических условий и разработка технического паспорта. К тому же бур для таких целей можно изготовить и собрать самостоятельно.

Особенности ручного бурения

Благоприятными условиями для бурения скважины вручную являются:

• грунтовые воды на глубине до 20 м;
• грунт без твёрдых пород, затрудняющих бурение ручным способом.

Ручное бурение скважины можно осуществить двумя способами:

• вращательный;
• канатно-ударный.

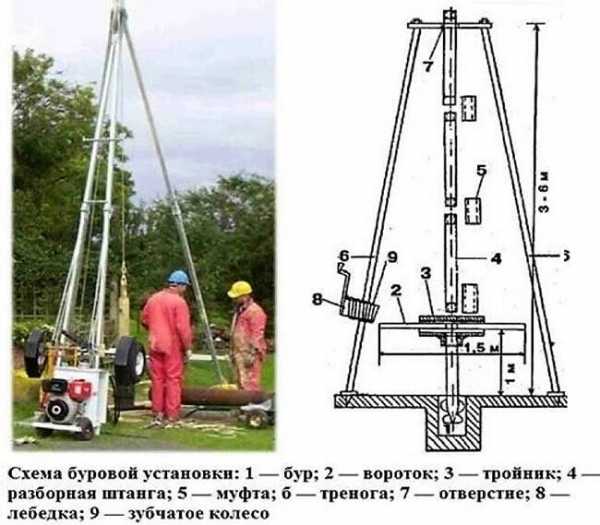

Принципиальные схемы механических способов бурения

Смысл канатно-ударного метода заключается в том, чтобы соорудить скважину, с относительно большой высоты в неё бросается тяжёлая труба с острым концом, привязанная канатом к раме. Грунт отделяется от ударов этой конструкцией, и попадает внутрь её. Затем труба поднимается на поверхность лебёдкой и освобождается от накопившейся в ней породы. Так происходит углубление. Преимуществом ударного бурения является то, что в нем можно задействовать одного человека.

Бурение вращательным способом производится инструментом, способным врезаться в землю с помощью вращения и поднимать грунт на поверхность. Для такого метода бурения нужно задействовать двух человек, чтобы обеспечить вращение бурового стержня с помощью арматуры или трубы. По мере углубления конструкции бура в грунт, она наращивается дополнительными разъёмными трубками.

По завершении буровых работ выполняется опускание обсадной колонны в скважину.

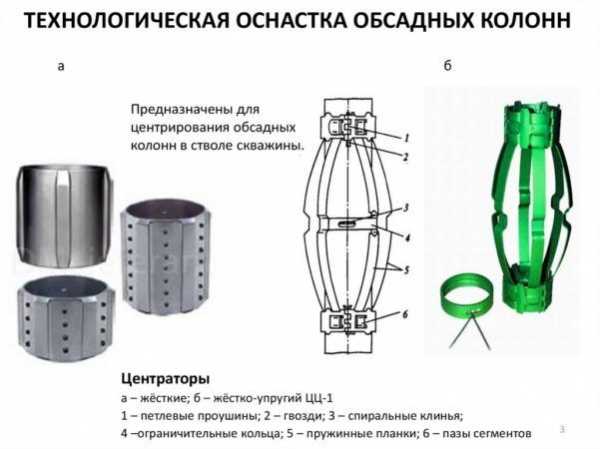

Технологическая оснастка обсадных колон

Разновидность буров

Спиральный бур – это инструмент шнекового типа для бурения посредством врезания в грунт специальными режущими пластинами, приваренными к стержню инструмента.

Кроме самого бура для того, чтобы соорудить скважину, необходимы: держатель и дополнительные разъёмные трубки для наращивания требуемой длины конструкции.

Шнек-бур и станок для бурения скважин своими руками

Бур для ударно-канатного бурения или бур-долото – это массивный инструмент, состоящий из трубы с желонкой, размещённой на нижней части. Его можно применять только в том случае, если есть тренога, обеспечивающая высоту подъёма бура 2–2,5 м.

Бур-ложка – устройство, с помощью которого производиться вращательное бурение, как и в случае с использованием шнекового инструмента, только оно оборудовано большим металлическим цилиндром на конце стержня. Такая конструкция обеспечивает эффективное накопление сильно сыпучих или мокрых грунтов, с которыми плохо справляется обычный шнековый бур. Он комплектуется держателем и дополнительными разъёмными трубками для регулировки длины инструмента.

Как изготовить канатно-ударный бур

Механизм ударного бура довольно прост в устройстве. Чтобы его изготовить и собрать понадобятся следующие материальные ресурсы и оборудование: толстостенная труба требуемых размеров, уголки, листовая сталь, рулетка, болгарка, сварочный аппарат и ручная либо автоматическая лебёдка. Чтобы изготовить и собрать ударный бур следует выполнить некоторые действия в такой последовательности:

Устройство канатно-ударного бура

• Собирается тренога высотой не ниже, чем2 метра.
• Вершина треноги оборудуется специальным узлом, который позволяет установить ручную или автоматическую лебёдку.
• Изготавливается ударный инструмент.

Для этого нужна труба с наружным диаметром, который соответствует диаметру будущей скважины. На один конец наваривается кусок толстолистовой стали. Затем в нём выполняется отверстие для того, чтобы зафиксировать трос. А на ударном конце трубы по всей окружности делаются заточки. Для обеспечения прочности этих элементов, их нужно закалить. А также инструмент, следует обустроить дополнительными утяжелителями.

Подготавливается основа для размещения рабочего инструмента. Вырезается неглубокое отверстие в земле. Затем бур для канатного бурения крепится на треноги и размещается таким образом, чтобы он смог полностью погрузиться в подготовленный участок под воздействием собственного веса.

Как изготовить спиральный бур?

Чтобы самостоятельно изготовить спиральный бур в домашних условиях понадобятся такие инструменты, аппаратура и материалы:

• сварочный агрегат;
• измерительная рулетка;
• болгарка;
• стальной пруток диаметром 25 мм необходимой длины в качестве будущего стержня;
• труба диаметром 25–32 мм;
• стальные диски (можно применить разрезанный пильный диск от циркулярной плиты требуемого размера).

Порядок действий, которого следует придерживаться при самостоятельном изготовлении винтового бура:

Спиральный бур своими руками

• Необходимо распилить диск из стали на два полукруга.
• Обе части бывшего диска нужно хорошо заточить.
• Стальной прут диаметром 25 мм также необходимо заострить с одной стороны.
• От заточки, на расстоянии 20–25 см нужно оставить отметку в виде насечки.
• К отмеченному месту на прутке следует приварить под углом 20 градусов, заготовленные ранее, полукруги из стального диска.
• Суммарный угол между полукруглыми лезвиями должен равняться 40 градусам.

Точение лучше доверить профессионалу или человеку, умеющему точить инструменты. Потому что от качества заточки зависит то, как будущий инструмент будет врезаться в грунт, а значит, и быстрота бурения скважины.

Гипотетически, шнековый бур можно изготовить, применяя для этого стальную спираль. Для этого необходимо достать полосу инструментальной стали, разогреть её до температуры, при которой её можно согнуть в спираль с требуемым шагом и соответствующим диаметром. Далее, спираль закалить, а уже потом приварить к прутку. Однако в домашних условиях выполнить эти действия качественно почти нереально.

Материалы для изготовления бура

Бур-ложка изготавливается из материалов, которые всегда найдутся на участке. Подойдёт даже ненужный автомобильный газовый баллон диаметром в 22 см. Для работы понадобятся такие инструменты и материалы, как:

Бур-ложка в упрощенном варианте

• стальная труба необходимого диаметра;
• газовый баллон диаметром 22 см;
• угловая сталь;
• угловая шлифовальная машинка или болгарка;
• электросварочный аппарат;
• измерительная рулетка.

Как изготовить бур-ложку

Порядок действий при изготовлении ложечного бура:

Схема необходимых деталей для изготовления бур-ложки

• От баллона необходимо болгаркой отрезать часть длиной в 25 см.
• На торце отрезанного участка нужно сделать разрезы, которые будут использоваться в качестве режущих кромок.
• Вырезать проёмы, из которых будет удаляться грунт, засыпавшийся внутрь цилиндра во время бурения, размер должен быть равен 50*200 мм.
• Для крепления будущей рукоятки вполне подойдёт стальная труба.
• В противоположной стороне от режущего торца баллона необходимо выполнить отверстие для трубы, которую следует приварить.
• Усилить эту конструкцию можно посредством приварки к ней перемычек, выполненных из той же трубы.
• Режущие кромки бура нужно выгнуть наружу.
• Понадобиться кусок стального уголка, на одной стороне которого делаются надрезы величиной до 4 см и шириной, равной толщине стенки баллона.
• Изготавливается сверло из полосового металла 200*35*3 мм.
• Полоса зажимается в тиски и загибается в спираль. Нижняя часть спирали подрезается под углом 45 градусов и затачивается.
• Изготовленное сверло приваривается к буру.
• Изготовление ручки для бура.

Отрезается кусок арматуры с диаметром не менее 1 мм и длиной 50 см. В трубе, на которой закреплён самодельный бур, просверливаются отверстия через каждые полметра диаметром 11 мм с отступом, от верхнего края, равным 15 см. В процессе работы арматуру необходимо продевать в эти отверстия, чтобы выполнять вращение бура.

Полезные советы и рекомендации

Когда нужна большая длина бурового стержня, можно поступить одним из таких методами.

Из чего состоит бур

Применять резьбовые муфтовые соединения:

• для этого на каждом отрезке трубы выполняется наружная резьба;
• затем изготавливаются резьбовые муфты в требуемом количестве;
• чтобы подстраховаться от спонтанного разъединения деталей делается шплинтовой фиксатор.

Использование приваренных болтов и гаек, приваренных к концам секциям. Этот способ применим для разъёмных труб малых диаметров. Но этот метод является не самым надёжным благодаря непрочности сварочного соединения.

Применять, изготовленные заранее, штанговые секции с болтовой фиксацией. Это простой и эффективный способ:

• выполняется нарезка муфт из трубы большего диаметра, чем у разъёмной трубки;
• потом они привариваются к концу одной трубы, а другая труба свободной вставляется в муфту:
• каждое такое соединение фиксируется поперёк вставленным болтом с гайкой.

Полезные советы облегчат процесс работы

Цельная и длинная буровая труба будет существенно усложнять работу.

Лучшим решением является разъёмная конструкция с оптимальной длиной секции равной 0,8 до 1,2 м.

Благодаря такому устройству будет проще подобрать нужную длину буровой трубы и увеличивать её по мере необходимости.

Несколько полезных советов, облегчающих бурение скважины, применяя ручной самодельный бур:

• можно применить самодельную желонку для оптимизации процесса выемки грунта на поверхность, так как породу лучше собирать в ёмкость;
• если трудно поднять грунт на поверхность, тогда нужно соорудить рычаг из подручных бочек или брёвен;
• самодельный бур пригодиться и для других работ в домашнем хозяйстве.

Этим инструментом можно выкапывать ямы под заборные столбы или свайный фундамент.

Видео: Бур для скважины

promzn.ru

бурение скважин своими руками, инструкция и виды конструкций

Очень часто в частных домах или на дачах отсутствует центральное водоснабжение. Это не является проблемой, если обустроить у себя колодец или скважину, но бурение скважины стоит довольно дорого, и зачастую дачники попытаются сделать скважину своими руками. Этот процесс довольно трудоемкий, но вполне возможный, и о тонкостях его реализации мы расскажем ниже.

Как самому пробурить скважину?

Перед тем как начать бурение, необходимо, в первую очередь, определить, на какой глубине находится водоносная жила. Это можно уточнить у соседей. Вручную можно попробовать пробурить не более 25 метров, если почва мягкая. Бур обязан иметь диаметр не менее 20 см, чтобы в скважину была возможность пропустить обсадную трубу.

Прежде чем начать бурение скважины, нужно отыскать на вашей территории самый низкий участок, но учитывайте, что он обязан быть максимально далеко от септика и иных мест, которые смогут загрязнить воду.

На участке, где предполагается бурение, для начала нужно выкопать шурф. Его размер, как правило, составляют два на два метра. Глубину достаточно сделать в метр. Для того чтобы стенки шурфа не осыпались, их можно закрепить их досками.

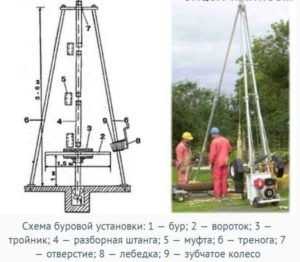

Затем можно начинать устанавливать треногу. Для этого вам будут необходимы три бруса, сечение которых должно быть не менее 20 см. Для этих целей можно также выбрать стальные трубы длиной 5 метров.

Трубы или брус необходимо выложить на земле треугольником. После надо сделать в них отверстия и засунуть туда трубу. Ее нужно закрепить, чтобы опоры конструкции не съезжали. После в треноге необходимо зафиксировать лебедку. Если вы решили установить механическую лебедку, то сверху конструкции нужно закрепить цилиндрический блок, через него можно будет перекинуть трос.

Стандартная схема шнека для бура

Как правило, скважина своими руками бурится с помощью шнека: это, так называемое, сверло для бура. Чтобы начать производить бурение, вам обязательно будет необходим помощник. Шнековый бур опускается в землю, и его вращают по часовой стрелке. Бурение намного удобней делать вдвоем. Когда бур полностью войдет в грунт, его необходимо достать лебедкой. Бур очищают от земли и опять опускают в грунт. Это длится до тех пор, пока вы не упретесь в водоносную жилу.

Для того чтобы бур смог глубже копать, его нужно удлинить с помощью металлических штанг. Бур можно приобрести в строительном магазине или арендовать, но при этом уточните, для каких именно грунтов он предназначен.

Затем, когда вы закончите бурение, будет необходимо почистить скважину от разного мелкого мусора. Для чего вам потребуется желонка. С помощью этого инструмента можно освободить скважину от сторонних предметов и выровнять ее стенки.

Засыпка щебнем

Затем, когда вы почистили скважину, ее дно необходимо засыпать слоем щебня. Потребуется мелкий щебень, но можно использовать и гравий. Нужно насыпать слой приблизительно в 35 см, после чего в скважину надо опустить трубу с фильтром. Трубы лучше всего выбрать пластиковые.

Затем, когда труба с фильтром заняла нужное положение, можно начинать крепить остальные трубы, для чего их опускают по одной. Можно подбить их кувалдой, чтобы они плотней легли между собой.

Сделанная скважина может наполняться трубами постепенно. Но для этого потребуется сделать скважину более широкую по диаметру, иначе бур просто повернет вам трубы. В данном случае труба после каждого опускания бура подталкивается вниз. Когда бур дойдет до водного слоя, трубу необходимо заглубить, чтобы она не закрыла доступ к воде.

Перед тем, как вы опустите фильтр, скважину необходимо прокачать с помощью насоса. Чтобы правильно выбрать насос для бурения скважины, нужно непременно учитывать следующие параметры:

• удаленность скважины от жилого помещения;
• размер обсадной трубы;
• показатели глубины и дебет скважины.

Оставшееся расстояние между скважной и трубой заполняется цементно-песчаным раствором, он защищает скважину от талых вод.

Гидробурение

Если у вас на участке глинистый грунт, то можно использовать гидробурение скважины. Этот способ существенно сэкономит ваше время и силы.

Чтобы бур смог работать, будет необходима техническая промывочная вода, которую оборудование заливает в место углубления бура. От вас потребуется соорудить буровую установку, ее можно приобрести или арендовать. Затем, когда вы установили бур, необходимо выкопать приямок приблизительно метр в глубину и такого же размера в ширину. Этих ям потребуется несколько. Их нужно соединить траншеями между собой. Приямки наполняются технической водой, после в них опускается шланг от установки. Поскольку в приямках, помимо воды, находится еще и глиняная взвесь, то буровая установка будет использовать ее для шлифовки стен скважины.

Установка очистительного фильтра

Этот очистительный элемент необходим для того, чтобы в воду не смогли попасть со дна скважины крупные частицы мусора. Фильтр для скважины вполне возможно сделать своими руками. Сам фильтр состоит из нескольких элементов:

• Отстойник под фильтром.
• Сам фильтр.
• Небольшое пространство над ним.

За счет свободного пространства над фильтром, его можно закрепить к обсадной трубе. Фильтр изготавливается в форме сетчатой перегородки, она будет мешать мусору и камням проходить в трубу. Отстойник требуется, чтобы грунт и ил находились там и не проникали в трубу. Удобней всего сделать дырчатый фильтр. Для чего в трубе проделывается множество отверстий. Они обязаны располагаться в месте, в котором труба будет соприкасаться с водой. Шаг между отверстиями обычно выбирается не более 3 см. Проделывать отверстия желательно под наклоном в 50 градусов. Отверстия в трубе нужно зачистить и удалить мусор. Нижняя часть фильтра закрывается деревянной пробкой. На отверстия желательно наложить сетку с мелкой ячейкой.

Есть и другие варианты изготовления фильтра своими руками, к примеру, гравийный фильтр для скважины. Для этого вам будет необходимо обсыпать с устья скважину небольшим гравием. Гравий обязан быть хорошо почищен. Толщина этого слоя не должна быть менее 60 мм.

Обустройство скважины

Как видно, скважину для воды своими руками, пробурить не так уж и сложно. Но все вышеописанное не является завершением работ. Чтобы скважину можно было использовать ежегодно, нужно обустроить кессон, он стабилизирует в скважине разницу температур.

Сделать кессон своими руками также вполне возможно. Кессон – это специальный, куда будет размещено все оборудование для работы скважины. Можно изготовить его любой формы и любого размера – самое главное, чтобы человек смог в него спуститься. Легче всего сделать бетонный кессон. Если у вас близко подземные воды, то вам нужно будет его гидроизолировать. Сооружается кессон довольно просто. Вначале устанавливается опалубка, после в нее опускается армированный каркас, и вся конструкция заполняется бетоном.

Чтобы в скважину не проникал мусор, необходимо сделать оголовок. Для этого вам будет нужен стальной лист толщиной в 12 мм. Из него необходимо вырезать фланец, внутренний размер которого должен быть немного больше наружного диаметра трубы. После по фланцу вырезается заглушка, к ней необходимо приварить вводный штуцер. На нем будет держаться водопровод и кабель.

Бур для скважин своими руками

Бур для скважин делается из металла. Непосредственно бур представляет собой конструкцию из металлического стержня с заточенным концом. По бокам бура крепятся ножи. Для полостей-ножей можно использовать половинки от металлического диска толщиной около 15 см. Затем ножи необходимо приварить к стержню с наклоном приблизительно 22 градуса. Половинки диска размещаются друг напротив друга. Между параллельными ножами наклон должен быть 44 градуса.

Можно сделать ложковый бур для скважин. Он имеет форму цилиндра с продольным разрезом сбоку. Длина этого бура составляет порядка 800 мм. Сделать этот бур можно из листовой стали, которую необходимо свернуть по требуемому размеру и зафиксировать сваркой.

Чтобы проще было преодолевать различные пласты грунта, используют такие буры:

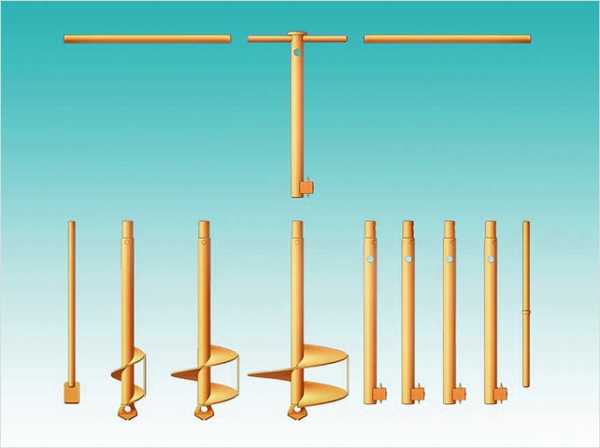

• бур-ложки используют для песчаного грунта;
• бур-долото применяется для разрыхления твердых пород;
• спиральный бур (также называется, змеевик) используется для глинистых почв;
• желонка дает возможность поднимать на поверхность землю.

Другие виды скважин

Есть и другие разновидности этих источников водоснабжения. Совершенно необязательно делать бурение на большую глубину: к примеру, можно сделать скважину до 20 метров, если соорудить абиссинский колодец. Он делается таким образом.

Земля пробивается на необходимую глубину до водоносной жилы. Для чего можно использовать дюймовую трубу с тонким наконечником в конце. На вбитой трубе крепится самовсасывающий насос, он будет создавать вакуум. Если эта скважина будет давать недостаточно воды, можно на участке установить несколько абиссинских скважин.

Чтобы пробить скважину, желательно найти легкий песчаный грунт. Не забывайте, что абиссинский колодец можно соорудить не на любом участке. Чтобы он работал, вода должна находиться не глубже 7 метров. Естественно, вы сможете прорыть и больше. Также учитывайте, что на каменистой почве сделать такую скважину не выйдет. Для абиссинского колодца обычно используют пластиковые или металлические трубы. Лучше всего их нарезать по два метра. Трубы заводятся в землю постепенно и крепятся резьбой. Можно пользоваться масляной краской для герметизации стыков или лентой для сантехники.

Можно для надежности соединения использовать и муфты. Если сооружение не будет герметичным, то оно просто порвется. Не забывайте, что диаметр наконечника должен быть больше диаметра трубы. В конце трубы нужно установить фильтр-иглу. Он необходим, чтобы обеспечить подачу чистой воды и защищать систему колодца от мусора. Иглу желательно делать металлической или непосредственно материала трубы. Чтобы изготовить фильтр иглу необходимо проделать в трубе отверстия диаметром 7 мм. Отверстия обязаны находиться в шахматном порядке. На отверстия крепят нержавеющую сетку. Вместо крышки к окончанию трубы крепят острый наконечник, который обязан быть немного шире непосредственно трубы. Для копья лучше всего выбрать олово.

Не стоит использовать свинец, поскольку он сильно загрязняет воду и просто сделает ее непригодной для употребления.

Скважина-игла может сооружаться по-разному: ее можно забивать или бурить. Чтобы забить конструкцию в землю, вам будет необходима забивная бабка, а непосредственно в трубу нужно все время лить воду. Затем, когда вода резко уходит в землю, конструкцию можно заглубить в грунт. Когда она опустится еще на 50 см, можно подключить насос.

При забивном способе есть шанс повредить конструкцию о камень или не попасть в водоносную жилу. Бурение в данном отношении надежней, но вам будет необходимо специальное оборудование.

Вначале надо определить месторасположения. Колодец может располагаться как на улице, так и в подвале помещения. После нужно выкопать яму шириной и глубиной в один метр. Верхний слой грунта можно убрать буром. После можно начинать забивать в землю трубу. Для этого потребуется груз приблизительно 35 кг. Подходят блины от штанги. Трубу надо направлять посередине ямы. Когда труба зайдет в землю, необходимо прикрутить второй отрезок и продолжать работу. По достижении водоносной жилы нужно промыть фильтр. Насосом необходимо удалить грязную воду. Площадка около колодца бетонируется. Затем можно подсоединять к водопроводу скважину.

Абиссинский колодец – это простейшее в обустройстве сооружение для воды своими руками, которое не потребует значительных затрат и довольно легко делается внутри помещения или на участке.

Подводя итог нужно сказать, если вам надо сделать скважину на даче для каких-то целей, то необходимо подготовить все требуемые материалы и инструменты, определить грунт, проанализировать возможности предстоящей конструкции, изучить различные виды буров и бурового оборудования, и сделать их самостоятельно.

nashgazon.com
