Бурение скважин на воду вручную

Как можно пробурить скважину вручную?

  • Особенности работ
    • Устройство
    • «Абиссинский колодец»
    • Артезианская скважина
    • Оборудование
    • Последовательность действий
    • Раскачка
  • Рекомендации

В дачном доме водой пользуются постоянно, потому без нее не получится обойтись. Бывает так, что организовывать общий водопровод достаточно сложно. Централизованный водопровод может быть дорогим удовольствием из-за отдаленности дачных участков друг от друга.

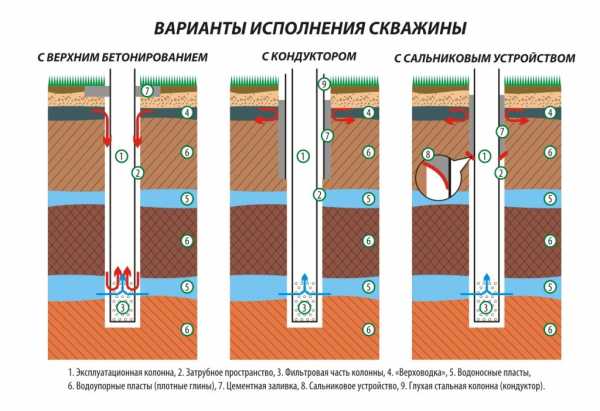

Варианты исполнения скважины.

Проще всего пользоваться собственным источником воды. Однако первым делом надо его изготовить. Собственная скважина может помочь владельцу участка удовлетворить хозяйственные нужды. В таком случае хозяину не нужно будет оплачивать снабжение воды, считая, какое количество кубометров воды было потрачено. Колодцы копать затратно по деньгам и времени, потому многим хозяевам дачных участков интересно знать, как пробурить скважину вручную. Сделать данную конструкцию самостоятельно достаточно просто, если знать технологию изготовления и принцип устройства скважины.

Инструменты для бурения скважины.

Перед изготовлением понадобится исследовать участок, чтобы определить уровень залегания подземных вод. От данного параметра будет зависеть объем работ, который нужно выполнить, чтобы в скважине была вода. Тип скважины выбирается исходя из глубины залегания грунта, который содержит воду.

Если вода находится на глубине 4-10 м, то можно изготовить “абиссинский колодец”. Если вода имеется на глубине до 50 м, следует использовать скважину из песка. Если вода будет находиться в грунте на глубине до 200 м, то понадобится изготовить артезианскую скважину. Первые два типа самостоятельно может сделать практически каждый владелец дачного участка, но для изготовления артезианской скважины будут нужны буровое устройство и бурильщики с опытом работы.

Особенности работ

Вернуться к оглавлению

Устройство

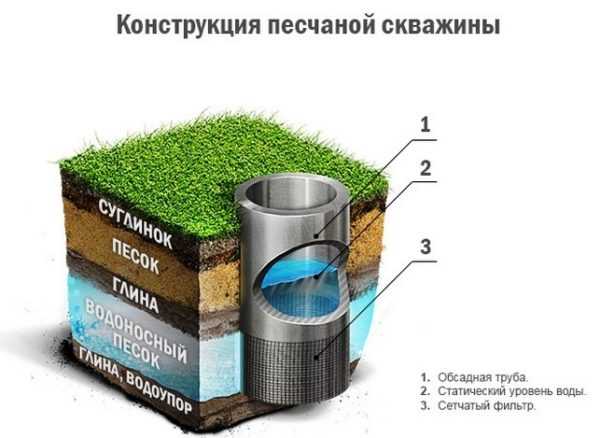

Конструкция песчаной скважины.

Данный тип источника подразумевает выкачивание воды из глубины 50 м. Песчаная скважина имеет такое название, потому что вода из нее будет поступать из слоя песка, который залегает на глубине 50 м.

Данная не сможет предоставить чистую воду, потому через некоторое время понадобится производить проверку содержимого скважины в санстанции.

Чтобы организовать песчаную скважину, следует использовать схему с насосом. Вода будет очищаться от взвесей и мусора благодаря фильтру, который монтируется на соответствующей глубине. Фильтр надо постоянно чистить. Период службы скважины из песка составляет ориентировочно 15 лет.

Вернуться к оглавлению

“Абиссинский колодец”

Конструкция абиссинского колодца.

Данную скважину изготавливать достаточно просто. Она имеет небольшую глубину, потому понадобится позаботиться о выборе подходящего места для нее. Рядом со скважиной не должно быть септиков, различного мусора и ям.

Скважина будет небольшой глубины, в связи с чем вредные вещества могут попадать в нее, в результате чего произойдет загрязнение воды.

Если в грунте нет галечника или каких-либо твердых пород, скважину можно бурить в подвальном помещении дома или рядом с ним. Подобным источником воды в подвальном помещении можно использовать даже в морозы. Колодец подобного типа в частном доме можно оборудовать ручной колонкой и насосом, чтобы была возможность использовать воду даже без электричества.

Вернуться к оглавлению

Артезианская скважина

Конструкция артезианской скважины.

Если на участках, которые располагаются по соседству, уже имеются подобные скважины, то есть большая вероятность в том, что на данной территории залегает вода в пласте известняка. Если поблизости подобных участков нет, то бурильщикам нужно заказать экспериментальный источник воды, чтобы была возможность определить глубину залегания подземных вод. Артезианские скважины способны обеспечить водой одновременно несколько дачных участков. В некоторых случаях несколько хозяев участков бурят одну скважину, чтобы сэкономить некоторое количество денежных средств.

Выбор вида скважины будет зависеть не только от типа грунта, но и от того, какое количество воды планируется использовать. Скважина из песка и абиссинский колодец могут с легкостью обеспечить небольшой расход. Если нужно воды более 10 м³/час, то придется сделать артезианскую скважину. Любую конструкцию рекомендуется бурить подальше от различных загрязнителей и поближе к частному или дачному дому, чтобы была возможность без проблем проложить водопровод.

Вернуться к оглавлению

Оборудование

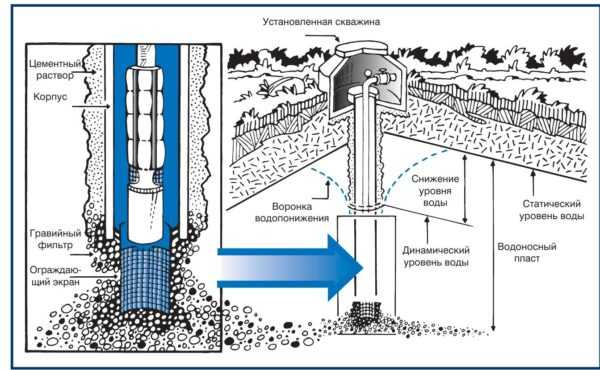

Схема типового обустройства и конструкции скважины.

Специалисты для изготовления артезианских скважин используют буровые установки. Чтобы сделать мелкие скважины, можно использовать обыкновенную треногу с лебедкой. Она сможет опускать и поднимать инструменты для изготовления скважины, которые состоят из специальных труб, штанг, колонок и бура.

Из специального оборудования будет нужен буровой инструмент, с помощью которого есть возможность углубиться в грунт, а также тренога и лебедка. Для того чтобы самостоятельно пробурить скважину, нужно использовать шнек из металла. В данном случае может подойти ледобур, который используется при зимней рыбалке. Бур должен изготавливаться исключительно из стали высокой прочности. С помощью данных инструментов можно изготовить скважину с минимальными затратами денежных средств. Кроме треноги, будут нужны:

  1. Трубы различного диаметра.
  2. Вентили.
  3. Фильтрующие элементы.
  4. Кессон.
  5. Специальный насос.

Вернуться к оглавлению

Последовательность действий

Схема слоев грунта.

Первым делом понадобится выкопать яму размерами 150х150 см. Чтобы углубление не начало осыпаться, его стенки надо будет облицевать фанерными листами, досками или кусочками ДСП. Для закрепления конструкции можно также прорыть обыкновенным буром яму диаметром 20 см и глубиной 1 м. Это нужно сделать для того, чтобы труба надежно закрепилась в положении по вертикали.

Над углублением нужно установить прочную треногу из металла или дерева, закрепив в месте нахождения ее опор лебедку. В большинстве случаев устанавливаются треноги из дерева. На вышку нужно повесить колонку бурения с 1,5 м штангами. Штанги соединяются резьбой в трубу, после чего фиксируются хомутом. Данное приспособление можно будет использовать для спуска и подъема инструментов.

Насос следует выбрать заранее, чтобы была возможность определить диаметр изготавливаемой скважины и трубы колонки. Насос должен легко входить в трубу.

Бурение подобного источника воды и заключается в спуске и подъеме оборудования.

Штанга проворачивается и сразу же ударяется сверху долотом. Данную работу удобнее всего выполнять двум людям: один человек будет крутить газовым ключом, а второй будет бить по штанге сверху, чтобы пробить породу. Использование лебедки может упростить процесс, потому что с ее помощью поднимать и спускать оборудование в скважину гораздо легче. Штангу при бурении надо маркировать. Отметки будут нужны для того, чтобы была возможность свободно ориентироваться. С помощью маркировки можно определить, когда нужно будет вытянуть штангу и почистить бур. Чаще всего это нужно делать каждые 0,5 м.

При помощи долото необходимо разрыхлять твердые слои почвы.

Чтобы была возможность легко преодолевать имеющиеся пласты грунта, нужно использовать следующие буры:

  1. Змеевик. Рекомендуется использовать для пласта глины.
  2. Долото. Применяется для того, чтобы разрыхлять твердые почвы.
  3. Ложки для песка.
  4. Желонка. Данное приспособление поможет поднять грунт на поверхность.

Слой песка лучше всего проходить ложкой, добавляя нужное количество воды. Если грунт твердый, следует использовать долото. Данный инструмент может быть крестовым или плоским. Пески-плывуны можно преодолеть ударным методом.

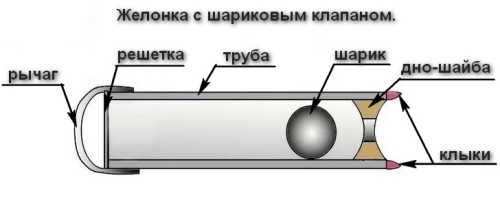

Устройство желонки с шариковым клапаном.

В случае с глинистой почвой понадобится использовать змеевик и желонку. Змеевик способен легко пройти через почвы с глиной, потому что его конструкция схожа со спиралью. Галечные пласты, в которых содержится гравий, могут пробиваться желонкой и долотом. В некоторых случаях понадобится залить в отверстие воду. Таким образом можно будет упростить процесс бурения скважины .

Если порода, которая доставляется на поверхность, будет влажной, то это значит, что водоносный пласт находится рядом. В таком случае надо будет немного углубиться, чтобы преодолеть водоносный горизонт. Бурить будет гораздо легче, но нельзя останавливаться. С помощью бура надо будет найти водоупорный слой.

Вернуться к оглавлению

После достижения нужной глубины скважину надо будет обустроить. Для этого в нее понадобится спустить фильтровую колонку, которая состоит из трубы и фильтра. Фильтр можно изготовить самостоятельно из сетки, перфорации и специальной трубки.

План автономного водоснабжения дома.

Для того чтобы укрепить трубу, нужно насыпать сзади нее слой щебня и песка с большими зернами. Засыпку следует делать выше расположения фильтра. Одновременно с засыпкой надо будет закачать воду в трубу. Таким образом можно будет промыть имеющиеся трубы и фильтр. После выполнения данных действий появится ограждение от больших примесей.

Далее производится желонирование. Для этого нужно откачивать воду до того момента, пока она не станет чистой. Проще всего это сделать с помощью использования центробежного насоса, который работает от электричества. Такой механизм может перекачать жидкость высокой плотности. Если есть проблемы с подачей электрической энергии, то можно использовать механический насос.

После желонирования нужно глубоко опустить насос, после чего подключить к нему шланг диаметром 2,5 или 5 см. Выбирать диаметр нужно исходя из количества воды в скважине, которую можно получить за определенный период времени.

Если используется труба из металла, то насос фиксировать не понадобится. В данном случае нужно к трубе прикрепить специальный кабель, который будет идти от насоса.

Вернуться к оглавлению

Рекомендации

  1. Перед обустройством скважины рекомендуется узнать у соседей, какой уровень залегания воды на территории. Если рядом есть колодцы, следует заглянуть в них.
  2. Если уровень воды превышает 5 м, то из инструментов будет нужен только садовый бур.
  3. Не допускается опускать трубу в скважину до дна. Она должна не доходить до самой глубокой точки приблизительно на 0,5 м. Таким образом вода будет быстрее подниматься на поверхность.
  4. В трубе нужно сделать отверстия для вентиляции, иначе вода через некоторое время может стать затхлой. Лучше всего на трубе изготовить откидную крышку, чтобы был доступ к скважине.
  5. Для устройства скважины чаще всего используется цельная труба из пластика.
  6. После запуска скважины следует передать воду из нее на экспертизу. Воду можно пить, если ее прозрачность не меньше 30 см, нитратов в ней содержится не более 12 мг/л, в 1 л воды максимум 8 кишечных палочек, а вкус и запах оцениваются в 1-3 балла.

Пробурить скважину вручную довольно просто, если иметь все необходимые элементы, а также соблюдать правильную последовательность действий. Таким образом можно будет сэкономить достаточно большое количество денежных средств.

Можно ли пробурить скважину вручную

Большинство загородных домов находится слишком далеко от общих водопроводных сетей, и единственным вариантом получить воду является обустройство собственного источника. Автономное водоснабжение частного коттеджа решается рытьём колодца или созданием скважины. Оба способа требуют существенных затрат физических сил и денежных средств. Чтобы гарантированно получить качественный результат, домовладельцы приглашают для выполнения работ профессионалов со спецоборудованием, у которых есть опыт работы в данной местности, однако бурение скважин на воду своими руками тоже возможно.

Содержание

Сначала стоит определиться с самой возможность бурения скважины на воду вручную. Очевидно, что большая глубина залегания водоносного слоя, а также слишком твёрдые прослойки в грунтах могут оказаться серьезной преградой и заставить отказаться от такой затеи. Предварительно выяснить геологическую обстановку на участке проще всего по источникам, которые уже имеются у ваших соседей. Необходимо разобраться, с какой глубины качают воду они, как у них происходили земляные работы. Общая картина будет ясна, но по мере работ придётся потом произвести корректировки, ведь слои грунта залегают не абсолютно равномерно, причём погрешность тем больше, чем дальше находится контрольный колодец или скважина.

При горизонтах в 20 и более метров многие застройщики уже не решаются использовать ручные приспособления, хотя есть примеры, когда люди справляются с глубинами в 50-60 метров (тем больше получается экономия, ведь расценки на проходку выставляются заказчику в погонных метрах). При этом сейчас в продаже есть небольшие буровые установки с приводом от электромотора, цена которых практически сопоставима со стоимостью бурения среднестатистической скважины. Никто не мешает потом сдать устройство в аренду или самим с помощью установки бурить скважины на заказ.

Варианты источников для водоснабжения частного дома

В данном случае самым критичным параметром является уровень залегания водоносного слоя. Например, если вода находится на глубине до 8 метров, то можно сделать забивную скважину-иглу (так называемый «абиссинский колодец»), которая снабжается для подъёма жидкости обычным поверхностным насосом. Она выполняется с предварительным бурением или непосредственным забиванием сравнительно тонкой (например, дюймовой) стальной трубы в землю.

Если водоносы находятся ниже, то насосное оборудование уже потребуется погружное, которое может поднимать воду на необходимую для запитки дома высоту. Соответственно, тут придётся в любом случае бурить скважину вручную, причём чистый диаметр прохода трубы должен быть не менее 80 мм, чтобы туда можно было установить глубинный насос в 3 дюйма, или 100-110 мм – для 4-дюймового агрегата. Учитывая толщину стенок обсадных труб (у пластиковых составляет порядка 5-8 мм) и некоторый запас для беспроблемной установки колоны, бурить нужно диаметром на 20-30 мм больше. По этому показателю и выбирают оборудование.

Источники автономного водоснабжения принято разделять на скважины на песок и артезианские (на известняк). Первые – эксплуатируются до 15 лет и дают около 1,5 куба воды в час. Их глубина от 15 до 40 метров, что позволяет выполнить работы самостоятельно, но заставляет особо тщательно выбирать место для них. В глубокой артезианской скважине вода чище, источник может работать без капитального ремонта до 50 и более лет, его производительность значительно выше.

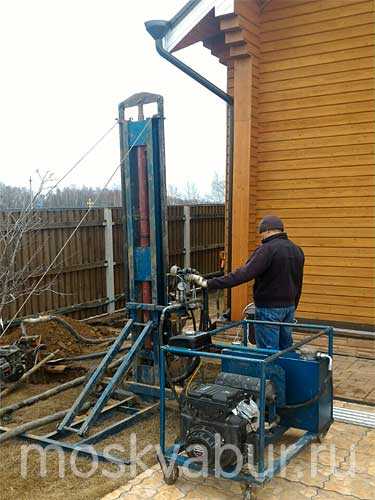

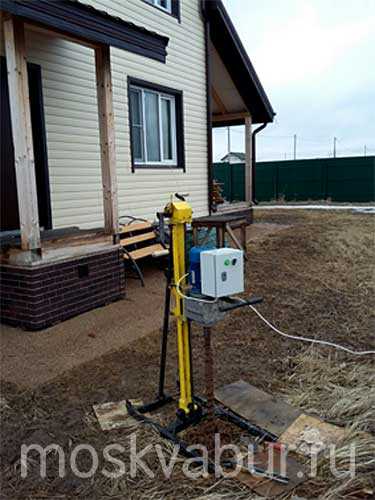

Шнековая проходка скважины при помощи моторизованного бура

Самостоятельное обустройство скважины почти всегда предполагает, что вода будет добываться из неглубокого песчаного пласта. Поэтому необходимо максимально удалиться от источников загрязнения почвы, таких как дренажные стоки или септики. Чтобы уменьшить глубину проходки, есть смысл выбрать наиболее низкое место на участке, особенно если он находится на склоне.

Перед тем как бурить скважину вручную, рекомендуется сделать приямок в рабочей зоне, благодаря которому рыхлая почва не будет осыпаться в забой во время работы. Его габариты по площади должны быть примерно 2 Х 2 метра и по глубине – до 1 метра. Иногда может потребоваться своеобразная опалубка для укрепления откоса.

Чтобы упростить подъём шнека или бурового снаряда вместе с грунтом, над скважиной собирают треногу (или другую рамную пространственную конструкцию) из металлопроката или пиломатериалов. На треноги, помимо блоков, часто устанавливают ворот или лебёдку для выматывания троса.

Использование бурового снаряда со спиральным элементом позволяет увеличить эффективность на мягких грунтах

Все известные технологии бурения скважины своими руками относятся к одному из двух основных методов:

Первый хорош по мягкой породе, второй – по каменистой. В обоих случаях работы обычно производятся без использования воды, подаваемой насосом, хотя некоторое количество жидкости иногда есть смысл заливать в скважину во время бурения. Существует много фабричных и самодельных конструкций буровых снарядов и змеевиков, так как та или иная модель будет более или менее эффективна с конкретным типом грунтов.

Шнековый способ используется, когда планируется сделать скважину относительно малой глубины, и если грунт не имеет обширных твёрдых включений. В качестве основного рабочего оборудования тут применяется бур – металлический шнек с режущими кромками на конце. Два человека вращают инструмент, ножи врезаются в грунт и рыхлят его. По спиралеобразным металлическим лопастям отработанный материал удаляется из рабочей зоны. Когда штанга с ручками опускается до уровня земли, бур вынимают из скважины и очищают змеевик от земли. Затем буровая колонна наращивается дополнительной штангой, и проходка продолжается.

Ударный способ основан на применении полого бурового снаряда (желонки) с металлическими «клыками» на конце, который посредством тросов приподнимают и сбрасывают в скважину. После нескольких ударов желонка поднимается на поверхность, где из неё через технологическое отверстие выталкивается размельчённая порода. Ударно-канатное бурение позволяет добраться до больших глубин и бурить скважину своими руками по довольно плотным грунтам, тогда как по мягкой породе этот способ не так практичен.

Конструкция фильтра на обсадной трубе с использованием сетки из нержавейки или ПВХ

Когда водоносный слой пройден, и оснастка дошла до водоупорного яруса, бурение прекращается. В грунт вставляется обсадная труба – она по мере погружения постепенно наращивается секциями при помощи резьбы. При этом первая секция примерно на один метр насекается болгаркой или в ней дрелью насверливаются отверстия с шагом в 3-7 сантиметров и диаметром 5-25 мм (зависит от того, что за порода внизу: песок, обломочные включения или глина). Перфорированный участок трубы оборачивается сеткой из нержавейки галунного плетения, которая фиксируется на месте проволокой или саморезами. После монтажа обсадной трубы пространство между ней и скважиной заполняют мелким гравием. На последней стадии осуществляется установка насоса и монтаж оголовка.

Создание дренирующего зазора между трубой и скважиной

Многие из тех, кто решился бурить скважину вручную, сумели справиться с поставленной задачей и смогли сэкономить немало средств. Однако необходимо понимать, что при сложных геологических условиях обойтись без механизации невозможно, поэтому в каждом конкретном случае нужно трезво оценивать шансы на успех.

Рекомендуем похожие статьи

  • Обустройство кессона для скважины своими руками из бетона и кирпича или установка готового модуля
  • Как сделать абиссинскую скважину своими руками – простое решение вопроса водоснабжения участка
  • Как раскачать скважину после бурения – выбор насоса и технология выполнения работ

Бурение скважин на воду вручную своими руками (фото, пример)

Один из самых дешевых способов пробурить скважину — это бурение скважины посредством собственных сил, вручную. При этом и инструмент можно изготовить самому. О том, как это сделать и в какой последовательности мы и расскажем в нашей статье.

Прежде всего, затроенм тему инструмента, ведь без него как без рук никуда. На самом деле весь инструмент не столь уж сложен, сделать его, как мы уже говорили можно самим.

Инструменты и материалы необходимые для бурения скважины вручную

Основным инструментом используемым для бурения скважины, может послужить рыбацкий бур с усиленной зарезающейся частью. На заходных кромках архимедова винта навариваются усиленные резцы, с режущей частью. Это может быть металлическая шинка или как в нашем случае элементы обычного напильника. Заточить резцы можно угловой шлифовальной машинкой — болгаркой.

Рис. 1 Самодельный бур для бурения скважины.

Также необходима будет лопата, щебенка, тележка для вывоза грунта, насос с шлангом для «раскачки» скважины, бочка или что то аналогичное, на что можно вставать и на высоте проворачивать бур.

Подготовка трубы для спуска в скважину после бурения

Труба должна быть подготовлена до конца бурения скважины. Это связано с тем, что скважину очень быстро затягивает и спуск необходимо производить сразу же после того, как извлекли бур. Диаметр трубы должен быть меньше диаметра бура на 50-80 мм.

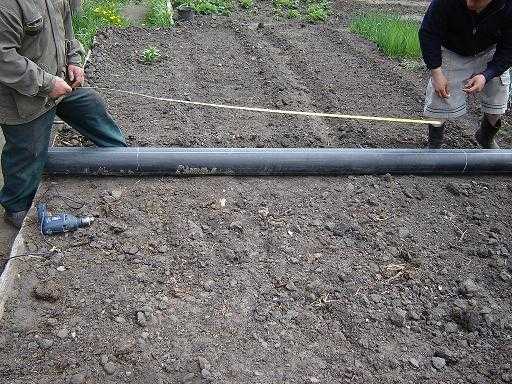

Тело трубы размечается в месте, где необходимо будет просверлить отверстия. Как правило, зона перфорации начинается с 0,5-1 метра снизу трубы и высотой 1,5-2 метра. Отверстия сверлятся сверлом диаметром порядка 8 мм, при более крупных отверстиях необходимо будет применение фильтрующей сетки.

Рис. 2 Разметка и сверление отверстий в трубе

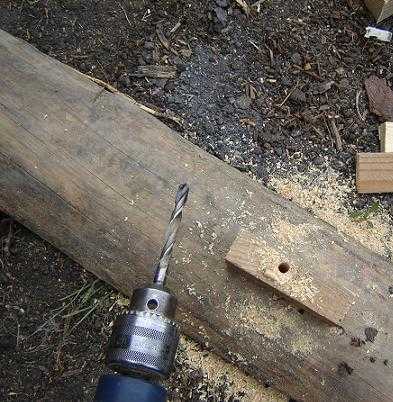

Далее подготавливаем направляющие бруски, просверлив в них отверстия и закрепляем на теле трубы (рисунок 3). Необходимо чтобы диаметр трубы + размер брусков не превышал диметра инструмента. Направляющие бруски оставят равномерный зазор после спуска трубы (рисунок 4), что позволит равномерно просыпать по периметру трубы фильтрующую щебенку.

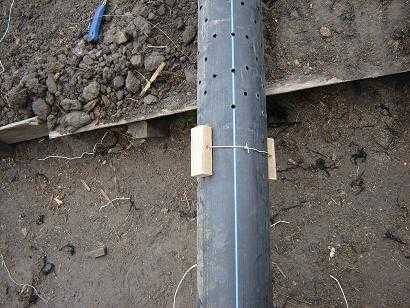

Рис. 3 Подготовка и закрепление брусков

Рис. 4 Бруски равномерно базируют трубу в скважине

Процесс бурения скважин своими руками

Место где будет пробурена скважина предварительно выравнивается. Лопатой в земле копаем направляющую яму для бура, на 1- 2 штыка глубиной. Собираем инструмент. Для этого рукоятку вставляем в бур, труба в трубу (так как показано на рисунке 5 поз. А) и закрепляем от проворачивания болтом и гайкой. Болт и гайку лучше затягивать ключом, так как это предотвратит самопроизвольное раскручивание крепежа, кроме того наружная труба будет обжимать внутреннюю трубу создавай силу трения и предотвращая болт от срезания крутящим моментом во время бурения. Применяемый крепеж диаметром от 8 мм.

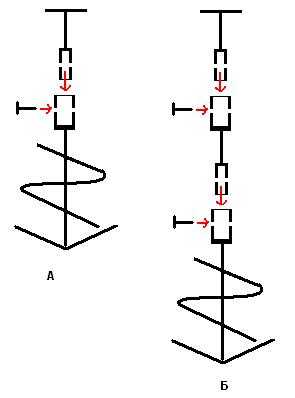

Рис. 5 Сборка ручного инструмента для бурения скважины

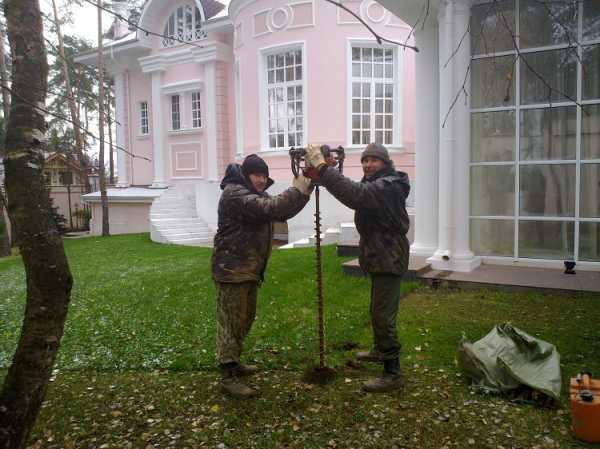

Далее вставляем бур в направляющую яму и по направлению вкручивания архимедова винта в землю вращаем за рукоятку инструмент. На первоначальном этапе инструмент можно вращать одному человеку, с постепенным углублением скважины сил одного человека уже не хватит. Чем глубже скважина тем тяжелее будет становиться инструмент. Первоначально для размягчения почвы в яму можно долить небольшое количество воды. Сделав два три оборота бура поднимаем его на поверхность с выбранной землей. Землю вычищаем из винта в тележку (рисунок 6) и отвозим от скважины, для того чтобы шлам не мешал при проведении буровых работ.

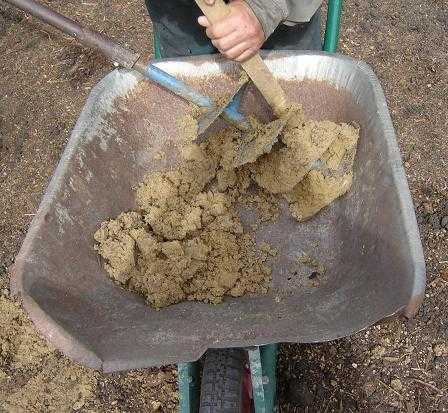

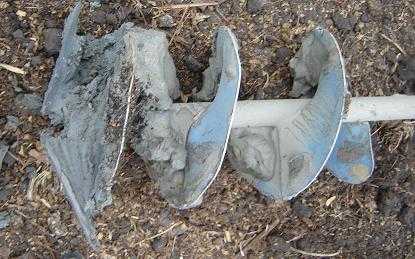

Рис. 6 Очистка бура от шлама.

Так последовательно бурим до глубины когда ручка инструмента опустится к земле. После этого наращиваем инструмент для ручного бурения. Разъединяем соединение и вставляем дополнительное колено (рисунок 5 Б), между буром и ручкой. Обратите внимание на то, что на первое колено наверно центрирующее кольцо рисунок 7. Все последующие звенья аналогичны, но не имеют такого кольца. Данное кольцо выполнено с тем же диаметром что и у бура, незначительное осевое смещение кольца, относительно трубы инструмента будет при проворачивании утрамбовывать стенку точечно по ее периметру. Уплотнение стенки скважины предотвращает ее обрушение на забой.

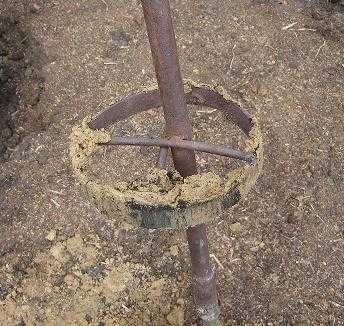

Рис. 7 Кольцо для уплотения стенок скважины.

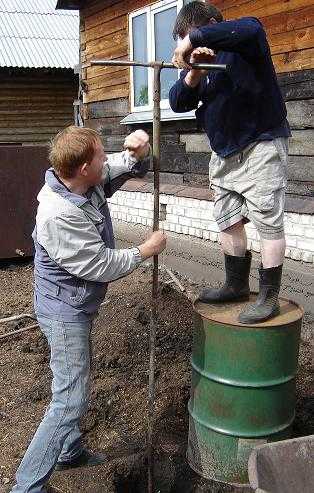

При установке звена на инструмент его высота над уровнем земли будет слишком большой. Для того что бы вращать его за рукоятку лучше воспользоваться чем либо на что можно встать и на высоте проворачивать сборку вручную. рисунок 8

Рисунок 8 Проворачивание инструмента на высоте

Так бурение продолжается до водоносного слоя. Как правило воду в скважине можно будет увидеть визуально, кроме того выбираемый шлам будет более жидким рисунок 9.

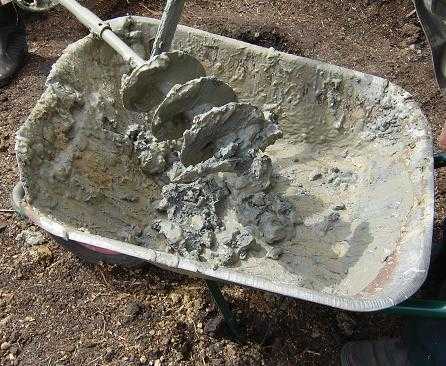

Рис. 9 Шлам на глубине водоносного слоя.

Усилие бурения также должно возрасти за счет тяжести инструмента и вязкости грунта. При этом возможно затягивание инструмента. Не старайтесь выбрать сразу большое количество шлама из скважины, доставайте бур пока еще это можно сделать вручную, без специализированных приспособлений. Если все же вы не в состоянии достать вручную, то можно соорудить нехитрое приспособление используя пару бревен и бочку, которое значительно увеличит подъемную силу рис. 10

Рис. 10 Подъем засосавшего инструмента из скважины

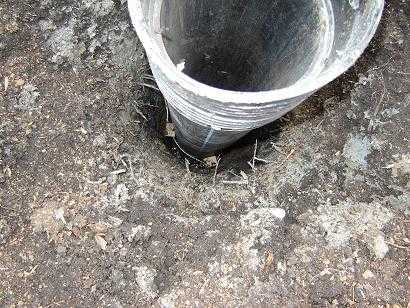

Глубина скважины должна быть глубже первого слоя глины, для предотвращения попадания верховых вод. Перед спуском трубы необходимо поступательно возвратным движением — поднять и опустить несколько раз инструмент. Это прочистит проход скважины и сделает спуск трубы менее проблематичным. После спуска трубы (рисунок 4), необходимо в затрубное пространство до устья засыпать щебенку.(Рисунок 11)

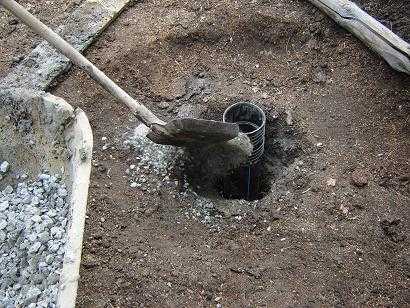

Рисунок 11 Засыпка щебенки по периметру трубы

Раскачивание скважины после бурения вручную

Для раскачивания скважины лучше всего использовать мощные центробежные насосы. Такие насосы в состоянии прокачивать через себя очень плотную среду. Но можно обойтись и бытовым вибрационным насосом. Устанавливаем насос в скважину, начинаем выбирать воду и взвешенную примесь. Для того чтобы вибрационный насос вытягивал наиболее эффективно, можно время от времени вытаскивать его. Спускать инструмент для ручного бурения, опуская и поднимая бур в скважине (как поршнем) поднимать в воде более тяжелые частицы. Затем вновь продолжать откачивать скважинную среду насосом.

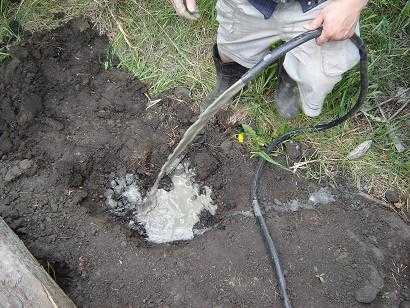

Рис. 12 Откачивание скважинной среды при раскачке скважины после бурения

При откачивании среды щебенка вокруг скважины будет проседать и ее периодически необходимо будет подсыпать вновь (рис. 13).

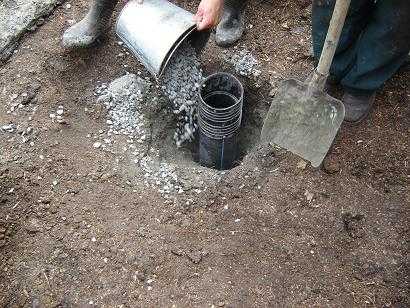

Рис. 13 Подсыпка щебенки в затрубное пространство скважины.

Раскачивание скважины довольно длительный процесс. После завершения раскачивания скважины и выхода ее на регулярный дебит лучше перейти на более подходящие для эксплуатации насосы.
Более подробно с требованиями к скважинным насосам можно ознакомиться из статьи «Влияние вибрационного насоса на срок эксплуатации скважины и ее дебит «

Приспособления облегчающие бурение скважины своими руками

Как вы уже поняли, процесс бурения скважины своими руками не совершенен. Во-первых, он очень тяжел, во-вторых, не технологичен, в-третьих, таким способом, вы скорее всего, не сможете пробурить скважину глубже 10 метров. Но даже такой процесс бурения скважины всегда можно усовершенствовать.
Так можно использовать приспособления не применяемые при бурении, в процессе описанном выше. Прежде всего это желонка. Суть ее сводится к тому, что она забирает в себя определенный объем породы скважины через обратный клапан внизу. Затем она извлекается из скважины и очищается. Обратный клапан может из себя представлять как обычную дверку — «хлопушку», так и шар, как в нашем случае.


Кроме того, можно предложить и использование электродвигателя на шнеке или даже специальной установки для бурения. Конечно, в этом случае глубина, скорость, эффективность возрастет, а трудоемоксть несколько упадет. Такой метод бурения скважины уже нельзя отнести к бурению своими руками. Поэтому о нем мы расскажем в другой нашей статье. О том, как пробурить скважину с применением специализированного станка, вы можете узнать из статьи «Как пробурить скважину «.

Добавить комментарий
Комментарии

Источники: http://vseoburenii.ru/process/kak-proburit-skvazhinu-vruchnuyu.html, http://aqua-guru.ru/skvazhina/proburit-skvazhinu-vruchnuyu.html, http://xn——7kcglddctzgerobebivoffrddel5x.xn--p1ai/строительство/обустройство-участка/115-бурение-с

rusbyr.ru

Ручное бурение скважин на воду самому

Не все обладатели загородных участков могут похвалиться наличием централизованного водопровода. Альтернативой централизованному водоснабжению возможно пробуренная скважина либо колодец. Но не всегда глубина залегания водоносного горизонта позволяет соорудить колодец, тогда бурение скважины остается единственным вариантом водоснабжения дома. Бурение скважины возможно заказать у организации, что весьма дорого, либо же пробурить самому. Ручное бурение скважин на воду своими руками – в полной мере посильная задача, таким методом возможно пробурить скважину глубиной до тридцати метров, что как правило будет достаточным для получения воды хорошего качества с нужным дебитом.

Способы ручного бурения

В практике ручного бурения скважин на воду значительно чаще используются три способа бурения:

  • ударно-канатное;
  • шнековое;
  • гидробурение;

Данные методы бурения предполагают применение лишь людских усилий. При таком способе фактически не прибегают к применению механизмов, исключением смогут быть лебедки с электроприводом и мотопомпа при гидробурении. Кое-какие способы бурения применяют в один момент – это ударно-канатный и шнековый, что активизирует процесс бурения. Буры для всех способов возможно изготовить самостоятельно.

Ручное шнековое бурение

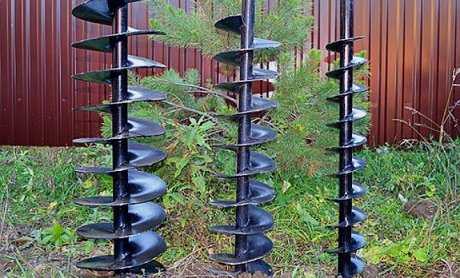

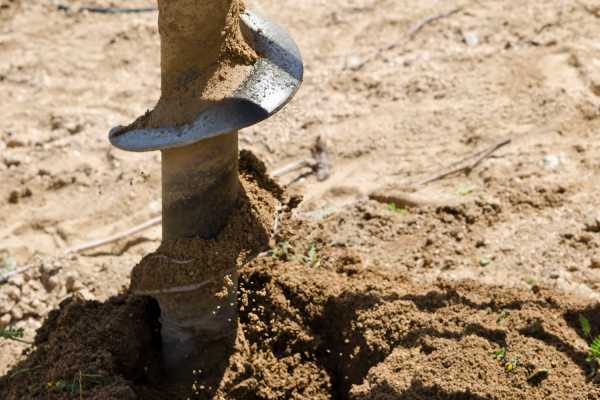

Шнековое бурение один из самых распространенных способов ручного бурения, которое представляет собой вращательное бурение с применением лопастного долота. Уничтоженная порода из забоя удаляется посредством шнека. Таковой тип ручного бурения возможно использовать в мягких породах для сооружения неглубоких фильтровых скважин до тридцати метров.

Бур для ручного бурения возможно изготовить из подручных материалов. Возможно переделать рыболовный бур, предварительно усилив режущие кромки, наварив дополнительные полосы металла, в верхней части бура необходимо приварить муфту для крепления бура к штангам. В качестве штанг значительно чаще употребляется круглая железная труба диаметром ? дюйма либо квадратная размером 25?25 мм. Протяженность секции буровой штанги должны составлять от 2 до четырех метров, с более долгими буровыми трубами некомфортно обращаться. Для соединения штанг между собой употребляются отрезки трубы диаметром 32 мм либо 30?30 мм, если труба квадратная. С одной стороны они привариваются к штанге, а иначе соединяются с другой штангой посредством шпильки либо болтового соединения.

Для более действенного бурения необходимо верно подобрать долото, которое выбирается в зависимости от типа грунта. Для бурения в неустойчивых породах используется простой шнек, для прохождения плывуна либо водонасыщенного песка применяют долгую желонку, в устойчивых грунтах, глинистых песках, суглинках применяют бур-ложку, в плотных глинах и глинах с гравием применяют ложку со змеевиком. Конструкция бура-ложки складывается из стального цилиндра с продольной прорезью,

uchebniksantehnika.ru

Бурение скважин на воду. Виды скважин. Механическое и ручное бурение скважин

Удалённые от города частные постройки невозможно подключить к системе центрального водоснабжения. Поэтому хозяева вынуждены заниматься рытьём колодца или бурением скважины под воду. Первый вариант – самый простой. Но поскольку колодец питается верховодкой, в воде могут присутствовать загрязняющие вещества. Скважина является достойной альтернативой. Ведь питается она водоносным слоем, пролегающим на глубине, на которую не проникают верховые воды.

Автоматизированные способы бурения более затратны, но и гораздо эффективнее ручных методов

Виды скважин

В основу классификации данных сооружений заложены следующие критерии:

  • глубина залегания;
  • метод проходки;
  • проектная конструкция бурового снаряда.

В целом же, скважины бывают разведочными, фильтровыми (на песок), глубинными (артезианскими), промышленными и др. Особенностью таких сооружений является то, что формируются они, в основном, вращательным методом бурения.

Песчаные скважины. Эти источники воды наиболее часто обустраиваются для личного использования. Называются они так по той причине, что пробуренный ствол достигает пласта водоносного песка, откуда, собственно, и добывается вода. Ниже песчаного слоя расположен водоупорный слой глины.

Таким источникам характерна относительно небольшая глубина – 10…50 метров. Однако бывают и исключения.

Важно! Геологические особенности – ключевой фактор, определяющий реальное залегание водоносного слоя.

Из преимуществ песчаной скважины эксперты выделяют:

  • хорошее качество воды, поскольку, проходя через грунт, она фильтруется;
  • количество воды, как правило, достаточно для дома со средним её расходом;
  • бурение песчаных скважин на воду выполняется в короткие сроки. Устанавливать фильтр, а также насос и начать пользоваться водой можно уже через пару дней;
  • приемлемая стоимость всего комплекса работ, начиная от бурения и заканчивая обустройством;
  • песчаная скважина не требует лицензирования.

Неглубокая скважина очень быстро может заилиться и тогда потребуется прочистка

Однако, сделав выбор в пользу такого источника воды, следует учитывать, что срок его службы не превышает 15 лет. Ещё один момент – ствол подвержен заиливанию. Поэтому его необходимо регулярно прочищать.

Артезианские скважины. Скважинам такого типа присущи свои особенности. Во-первых, их глубина достигает 220 метров. Отсюда следует во-вторых:  бурение глубоких артезианских скважин на воду может длиться до 2 недель. И, в-третьих, диаметр ствола по мере углубления может изменяться в сторону уменьшения. Значение этого параметра зависит от характеристик грунта.

К преимуществам артезианских скважин на воду можно отнести:

  • высокую производительность. Поэтому пользоваться одной скважиной могут сразу несколько хозяйств;
  • ствол не подвержен заиливанию. Следовательно, регулярно чистить его не надо;
  • продолжительный срок службы – до 50 лет.

Распространённые методы бурения скважин вручную

В настоящее время разработаны и с успехом применяются несколько способов строительства скважин. Их существует два типа: ручной и механический. Первая технология используется при создании незаглублённых колодцев. При этом для бурения на воду своими руками нет необходимости использовать дорогостоящее оборудование. И хоть такой метод требует больших трудозатрат, многие домовладельцы, стремясь максимально сэкономить, отдают предпочтение именно ему. Рассмотрим способы самостоятельного бурения несколько подробней.

1. Шнековый метод. Его используют для бурения скважины на воду небольшой глубины. Суть данного способа заключается в разрушении почвы с последующей её транспортировкой на поверхность лопастями шнека. Такая технология, в свою очередь, бывает двух видов:

  • использование шнека с лопастями, приваренными к основе под углом 90˚. Почва разрезается, измельчается и выносится наружу всё теми же лопастями.

Важно! Основной недостаток этого метода – из скважины нужно извлекать упавший в неё грунт.

  • использование шнека, лопасти которого приварены к основе под углом в диапазоне 30…70˚. Достоинством такого технического решения является то, что внутрь скважины куски грунта не падают. Устройство тоже разрезает почву, но транспортирует её наверх в неизмельчённом виде. Бурение скважин под воду своими руками по данной технологии выполняется на гравийных и суглинистых грунтах.

Для ручного бурения лучше использовать шнек с косыми лопастями

2. Колонковое бурение. Этот метод предполагает использование специального инструмента – трубы, на конце которой крепится колонковая коронка, оснащенная острыми резцами, изготовленными из прочного металла. Скальные сверхтвёрдые породы сначала разбивают с помощью долота, а после этого коронкой выполняют бурение и поднимают наверх шлам, накопившийся в колонковой трубе.

Коронка вращается вместе с трубой и при этом углубляется в грунт, в результате чего образуется скважина с диаметром, соответствующим сечению этой детали. Шлам поднимается на поверхность вместе со снарядом. «Стакан» освобождают от породы ударами тяжёлой кувалды. Ручное бурение скважин на воду таким способом предусматривает подачу чистой либо с фрагментами глины воды. Благодаря этому стенки отверстия укрепляются, и возможность их обрушения сводится к минимуму.

Верхняя часть колонковой трубы оснащается крепёжными приспособлениями, с помощью которых наращиваются штанги. Наращивание – многоэтапная процедура. После заглубления первого участка трубы, к ней сверху крепится новая штанга длиной  метра. Затем действия повторяются. Использование такого принципа бурения скважин на воду позволяет создать ствол требуемой глубины. Технологическая колонна формируется из самого снаряда и штанг. Очень важно добиться более прочного соединения труб и стакана. Необходимо исключить наличие в точках крепления заметного люфта и нежелательных подвижек.

3. Ударно-канатный способ. Здесь предполагается использование треноги. Её высота – порядка 2 метров, а сооружается данное устройство непосредственно над местом бурения. Вверху треноги устанавливается блок. Через него перекидывается трос, на конце которого закрепляется желонка. Инструмент опускается в скважину и поднимается на поверхность с помощью троса. Желонка очищается от шлама через технологическое отверстие, расположенное в полуметре от её нижнего обрамления.

Самостоятельное бурение ударно-канатным способом скважины на воду представляет собой подъём бурового инструмента на высоту, допускаемую треногой, после чего тот опускается под силой гравитации на ранее определённый участок. Порода разбивается, а её обломки захватывает прикреплённое к нижнему краю трубы режуще-захватывающее приспособление – вышеупомянутая желонка.

Обратите внимание! Можно услышать утверждения некоторых умельцев, о том, что для бурения скважин на воду своими руками этим методом, возводить треногу не обязательно. Но, как показывает практика, такой подход сопряжен с чрезмерными физическими затратами строителей, и возможен для глубин до 10 метров.

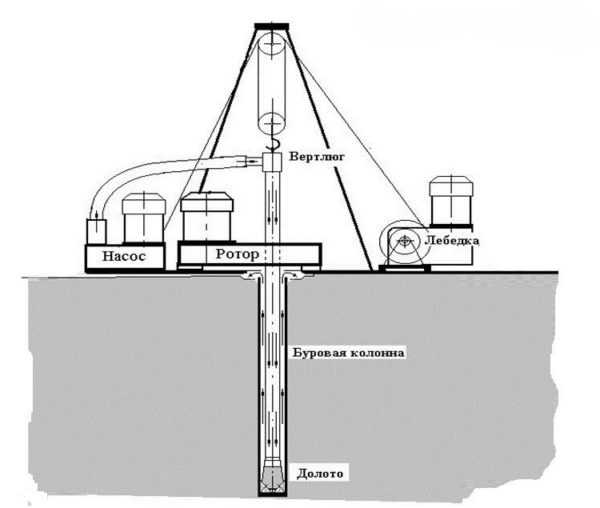

4. Роторное бурение вручную скважин на воду. В данном случае ствол формируется с помощью бура, напоминающего большое сверло. Вращаясь, оно проделывает в грунте вертикальный канал, достигающий водоносного слоя. Такое спиралевидное приспособление эффективно при бурении скважин вручную на воду в гравийных и суглинистых почвах. Когда же на участке присутствуют сыпучие и песчаные грунты, скважина закладывается с применением бура-ложки, представляющего собой цилиндр с отверстиями, имеющими форму спирали.

Из минусов ручного бурения необходимо выделить:

  • малый напор воды;
  • медленное проведение работ;
  • незначительное заглубление.

Ручное бурение — очень трудозатратное мероприятие, которое часто требует участия нескольких человек

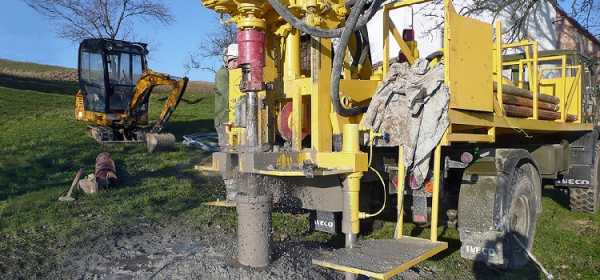

Механические способы

Выполнение механических методов бурения скважин на воду предполагает привлечение особого оборудования и дорогостоящей тяжёлой техники. Из их разновидностей наибольшее распространение получила вращательно-роторная технология механического бурения скважины на воду. Здесь используются шарошечные долота, поэтому такой способ относится к категории бескерновых. Особую важность при его реализации приобретает вопрос своевременного выноса на поверхность породы, разрушаемой по всему объёму забоя. Скорость в сочетании с экономичностью – вот основные преимущества механических способов бурения. Однако работать они могут не со всеми породами. Ниже коротко представлены лишь некоторые подобные технологи.

1. Бурение на воду с продувкой (промывкой). Такой вид вращательно-роторного бурения активно применяется в обустройстве артезианских скважин. При проходке верхних пластов грунта используют глинистый водяной раствор, в том время, как проходка  известнякового слоя выполняется с применением чистой воды. Промывочная жидкость решает следующие задачи:

  • создаёт давление на продуктивный горизонт;
  • снижает силу трения;
  • закрепляет стенки скважины в ходе работ;
  • выводит разрушаемую породу.

Циркуляция промывочной жидкости обеспечивается компрессором либо насосом или обоими агрегатами. Промывка бывает двух видов: прямой и обратной. В первом случае промывочный агент закачивается во внутреннюю полость трубы, а наверх поступает через так называемое затрубное пространство. При обратной промывке всё выполняется с точностью до наоборот: промывочный агент закачивается в затрубное пространство, а наружу выводится непосредственно через трубу. Способ помывки выбирается с учётом результатов геологических исследований и параметров скважины.

Полезно знать! Промывочный агент, наряду выполнением своей основной функции – транспортировкой породы на поверхность, помогает определить дебит создаваемой скважины (прогноз осуществляется с учётом степени поглощения раствора).

Бурение механическими способами позволяет работать практически с любым типом почвы и достигать водоносного слоя, расположенного на большой глубине

Обратная циркуляция зачастую применяется, когда необходимо пробурить крупную скважину с большим диаметром кондуктора и обсадных труб, а проходка осуществляется в неустойчивых породах. Продувка — это та же промывка, только в роли агента выступает газ (скважину продувают, а не промывают).

2. Механический роторный способ.  Данный метод ориентирован на строительство артезианских или других глубоких скважин. Он предполагает использование тяжёлой техники — буровых агрегатов, смонтированных на базе грузовых транспортных средств марок «ЗИЛ», «МАЗ», «КамАЗ» и «Урал». Породу разрушает вращающееся долото. Создаваемый мотором (он может быть маршевым двигателем автомобиля или устанавливаемым на отдельной платформе палубным) крутящий момент передаётся ротору, который вращает бурильную трубу. Для увеличения нагрузки на забой реализуется следующее техническое решение: шарошечное долото соединяется не с обыкновенной, а с утяжелённой стальной бурильной трубой.

Советы по выбору места бурения скважин на воду в доме

Чтобы обеспечить свой дом качественной водой, к вопросу выбора места сооружения источника необходимо подходить с учётом рекомендаций специалистов. В обобщённом виде они звучат так:

  1. Наиболее подходящий вариант – самое высокое место приусадебного участка. Если будет создаваться скважина под воду своими руками в низине, дождевые и талые воды подтопят кессон и попадут в ствол. А это приведёт к загрязнению воды и к заражению её болезнетворными микроорганизмами
  2. Избегайте строительства скважин поблизости от источников загрязнения – животноводческих ферм, септиков, выгребных ям, гаражей и проч. Нормативные документы в этом отношении гласят: удалённость скважин от подобных объектов должна быть не менее 50 метров. Правда, допускается сокращать это расстояние до 30 метров. Многочисленные проверки показали, что и на таком удалении от источников загрязнений вода в доме будет чистой.
  3. Проверьте, есть ли на участке соседей потенциально опасные объекты. Нелишним будет также поинтересоваться их планами на будущее. Не исключено, что они собираются установить вольер для животных недалеко от места планируемого строительства источника.
  4. Выше было сказано, что существуют разные способы бурения скважин на воду. Если предполагается использование тяжёлой техники, необходимо обеспечить её подъезд к месту работ. При этом минимальной шириной проезда принято считать 3 метра. Над землёй также понадобится достаточное пространство: высота буровой мачты может достигать 10 метров.
  5. В подвале вновь возводимого дома бурить скважину не рекомендуется. По окончании его строительства обслуживание источника станет невозможным, поскольку над скважиной должно иметься в наличии свободное пространство не меньше 7 метров в высоту.

Независимо от вех вышерассмотренных способов бурения скважин на воду, более дёшево проведение этих работ обойдётся в зимний период, когда фиксируется достаточно высокое залегание воды. Но здесь нужно понимать, что летом, а тем более жарким, хозяева дома могут оказаться без водоснабжения.

Бывают случаи, когда гидрогеологические характеристики конкретного района изучены слабо.  Тогда выбор вида источника рекомендуется производить с учётом данных, полученных от вскрытия водоносного горизонта разведочной скважиной. Хоть общая сумма затрат увеличится, зато проблем с водой в будущем не будет.

trubamaster.ru

Бурение скважины на воду вручную Подмосковье

Наличие системы водоснабжения в доме обязательное условие для комфортного проживания. И если в черте города обычно не бывает проблем с централизованной подачей воды, то для загородного участка все не так однозначно.

Когда нет возможности (или желания) использовать габаритную и громоздкую технику, мы можем пробурить скважину вручную — малогабаритной техникой.



ЧТО ТАКОЕ РУЧНОЕ БУРЕНИЕ СКВАЖИНЫ И КАК ОНО РАБОТАЕТ



Бурение водозаборной скважины ручным методом часто становится единственным выходом для участков с ограниченным пространством (площадь для бурения от 1 до 4м2) или же когда речь идет о бурении неглубокой скважины (абиссинского колодца, скважины на песок) в стенах помещения, например гараже или самом доме.





Технология ручного бурения известна еще с древних времен и с тех пор конечно несколько изменилась, в первую очередь получила несколько вариативных методов:

Ударно-вращательный способ бурения скважины особенно эффективен на твердом каменистом грунте.

Шнековая методика предполагает заглубление в грунт при помощи специального устройства с лопастями расположенными под углом. Таким образом, происходит одновременное бурение и выбор породы.

Бурение с помощью колонковой коронки достаточно эффективный метод. Наращивая колонковую трубу, ее углубляют в грунт, а после вынимают вместе с оставшейся внутри породой.

Получите консультацию бесплатно!

Более детальную информацию Вы можете узнать у наших менеджеров: +7(495) 201-45-85

Укажите ваш телефон

Заказать звонок



Нажимая на кнопку «Заказать звонок» вы даете согласие на обработку своих персональных данных

в соответствии со ст.9 Федерального закона «О персональных данных» № 152-ФЗ от 27.07.2006 года



ПРЕИМУЩЕСТВА БУРЕНИЯ СКВАЖИНЫ НА ВОДУ РУЧНЫМ СПОСОБОМ



Технология ручного бурения достаточно популярна из-за своей экономичности, а также возможности работы в ограниченном пространстве. Скорость бурения также станет дополнительным плюсом, ведь она составляет не более одного рабочего дня и уже на следующий день можно использовать скважину по прямому назначению.

Используя метод ручного бурения, можно пробурить скважину на воду глубиной до 20-40 метров, но иногда достаточно от 8-ми до 15-ти метров до ближайшего водоносного горизонта. Для более глубокого бурения необходимо использование специализированной техники.

Чтобы получить предварительный расчет работ
и более детальную информацию, звоните по телефонам
+7 (495) 201 45 85, +7 (909) 933 50 99

moskvabur.ru

Ручное бурение скважины на воду до 100 метров путем роторного бурения с вымыванием (видео+текст): athunder — LiveJournal

На видео боливийцы показывают использование ручного метода бурения скважины на воду EMAS. Данный метод позволяет пробурить скважины до 100 метров глубиной. Это гибридный метод, сочетающий в себе бурение с промывкой, роторное бурение и ударное бурение. Данный метод можно использовать для бурения рыхлых грунтов (таких как песчаные почвы), а также более плотных грунтов, даже если в них попадаются небольшие камни. К сожалению, данным методом не пробурить скалистые поверхности или крупные камни. Обычный диаметр трубы скважины, которую бурят данным методом, — 37 мм.

Если видео тормозит, то посмотреть его можно на youtube (в двух частях). При этом важно обратить внимание, что на vimeo видео с текстовыми комментариями на двух языках (на английском и испанском). Текст исчезает слишком быстро, но его можно прочитать на паузе. Видео на youtube без комментариев и субтитров.

Средняя глубина скважина, которую бурят методом EMAS — 30 метров. Данной глубины обычно удается достичь в первый день бурения.

Для бурения используется высокая мачта с растяжками, рычаг, а также насос. Насос подает жидкость для бурения. При этом нужна подходящая плотность жидкости: для глинистых почв смесь более жидкая, а для песчаных почв — более плотная. На видео в воду добавляется глиняные порошок, чтобы частички песка лучше поднимались на поверхность. При прохождении участка размером примерно 1 метр, труба удлиняется при помощи резьбового соединения. Мачта с рычагом используется для вытаскивания трубы.

На видео демонстрируется полный цикл бурения. В конце рабочие устанавливают пластиковую трубу с фильтром на конце и промывают фильтр. Далее устанавливается ручной насос.

Несколько мыслей по поводу бурения скважины

Вместо материала на конце опускаемой в водоносный слой трубы с отверстиями также используют полимерную сетку с ячейкам 1х1 мм или даже меньше. Сетку можно приобрести в обычном строительном магазине. Зафиксировать ее можно в том числе и при помощи винтов.

Вместо ручного насоса можно использовать поверхностный электрический. Смотрите инструкцию для своего насоса для правильной установки. Также важно обратить внимание на ограничение по глубине для поверхностных электрических насосов.

Возможно данным способом можно справиться и с некоторыми средними камнями, если применить алмазные коронки или колонковые долото. Безусловно при большой глубине скважины сделать это проблематично даже при наличии хорошего рычага.

Альтернативы для ручного бурения по методу EMAS:


  • Ручной бур

  • Желонка

  • Мотобур


Если большая буровая машина не может проехать на участок, то бурение можно осуществить при помощи универсальной буровой установки.

В моем случае нормальная вода с хорошем дебетом, с гарантированной рабочей скважиной будет глубиной 50-70 метров в известняках. С мелким дебетом грунтовая вода — от 10-30 метров, но нужно будет ставить накопительную емкость, так как скважина будет 2 часа работать, а потом 4 часа восстанавливаться (воды маловато на этой глубине). Предложенная мне стоимость бурения буровой машиной в Ростове — от 3500-8000 руб за метр, в зависимости от материалов (новые или старые). При этом ультразвуковым исследованием компания не пользуется, поэтому глубина залегания воды неизвестна.

В какое время года лучше бурить скважину

Что касается времени бурения скважины до 25 метров, то этим лучше заниматься в начале осени или зимой, когда уровень грунтовых вод минимален. В этом случае попадание в водоносный горизонт будет наиболее точным, а параметры, такие как дебит, статический уровень воды и т.д. — наиболее корректные.

Если использовать для бурения планируете буровую машину или буровую установку, то сэкономить можно зимой, когда у бурильщиков меньше всего заказов (и соответственно они могут предоставить серьезные скидки). Но учтите, что в мороз производить работы сложнее.

А какими советами и хитростями по ручному бурению скважины вы можете поделиться?


athunder.livejournal.com

Бурение скважин на воду вручную своими руками (фото, пример)

 Один из самых дешевых способов пробурить скважину — это бурение скважины посредством собственных сил, вручную. При этом и инструмент можно изготовить самому. О том, как это сделать и в какой последовательности мы и расскажем в нашей статье.

Прежде всего, затроенм тему инструмента, ведь без него как без рук никуда. На самом деле весь инструмент не столь уж сложен, сделать его, как мы уже говорили можно самим.

Инструменты и материалы необходимые для бурения скважины вручную

Основным инструментом используемым для бурения скважины, может послужить рыбацкий бур с усиленной зарезающейся частью. На заходных кромках архимедова винта навариваются усиленные резцы, с режущей частью. Это может быть металлическая шинка или как в нашем случае элементы обычного напильника. Заточить резцы можно угловой шлифовальной машинкой — болгаркой.

Рис. 1 Самодельный бур для бурения скважины.

 Также необходима будет лопата, щебенка, тележка для вывоза грунта, насос с шлангом для «раскачки» скважины, бочка или что то аналогичное, на что можно вставать и на высоте проворачивать бур.

Подготовка трубы для спуска в скважину после бурения

 Труба должна быть подготовлена до конца бурения скважины.  Это связано с тем, что скважину очень быстро затягивает и спуск необходимо производить сразу же после того, как извлекли бур. Диаметр трубы должен быть меньше диаметра бура на 50-80 мм.
 Тело трубы размечается в месте, где необходимо будет просверлить отверстия. Как правило, зона перфорации начинается с 0,5-1 метра снизу трубы и высотой 1,5-2 метра. Отверстия сверлятся сверлом диаметром порядка 8 мм, при более крупных отверстиях необходимо будет применение фильтрующей сетки.

Рис. 2 Разметка и сверление отверстий в трубе

 Далее подготавливаем направляющие бруски, просверлив в них отверстия и закрепляем на теле трубы (рисунок 3). Необходимо чтобы диаметр трубы + размер брусков не превышал диметра инструмента. Направляющие бруски оставят равномерный зазор после спуска трубы (рисунок 4), что позволит равномерно просыпать по периметру трубы фильтрующую щебенку.

Рис. 3 Подготовка и закрепление брусков

Рис. 4 Бруски равномерно базируют трубу в скважине

Процесс бурения скважин своими руками

 Место где будет пробурена скважина предварительно выравнивается. Лопатой в земле копаем направляющую яму для бура, на 1- 2 штыка глубиной. Собираем инструмент. Для этого рукоятку вставляем в бур, труба в трубу (так как показано на рисунке 5 поз. А) и закрепляем от проворачивания болтом и гайкой. Болт и гайку лучше затягивать ключом, так как это предотвратит самопроизвольное раскручивание крепежа, кроме того наружная труба будет обжимать внутреннюю трубу создавай силу трения и предотвращая болт от срезания крутящим моментом во время бурения. Применяемый крепеж диаметром от 8 мм.

Рис. 5 Сборка ручного инструмента для бурения скважины

 Далее вставляем бур в направляющую яму и по направлению вкручивания архимедова винта в землю вращаем за рукоятку инструмент. На первоначальном этапе инструмент можно вращать одному человеку, с постепенным углублением скважины сил одного человека уже не хватит. Чем глубже скважина тем тяжелее будет становиться инструмент. Первоначально для размягчения почвы в яму можно долить небольшое количество воды. Сделав два три оборота бура поднимаем его на поверхность с выбранной землей. Землю вычищаем из винта в тележку (рисунок 6) и отвозим от скважины, для того чтобы шлам не мешал при проведении буровых работ.

Рис. 6 Очистка бура от шлама.

Так последовательно бурим до глубины когда ручка инструмента опустится к земле. После этого наращиваем инструмент для ручного бурения. Разъединяем соединение и вставляем дополнительное колено (рисунок 5 Б), между буром и ручкой. Обратите внимание на то, что на первое колено наверно центрирующее кольцо рисунок 7. Все последующие звенья аналогичны, но не имеют такого кольца. Данное кольцо выполнено с тем же диаметром что и у бура, незначительное осевое смещение кольца, относительно трубы инструмента будет при проворачивании утрамбовывать стенку точечно по ее периметру. Уплотнение стенки скважины предотвращает ее обрушение на забой.

Рис. 7 Кольцо для уплотения стенок скважины.

При установке звена на инструмент его высота над уровнем земли будет слишком большой. Для того что бы вращать его за рукоятку лучше воспользоваться чем либо на что можно встать и на высоте проворачивать сборку вручную. рисунок 8

Рисунок 8 Проворачивание инструмента на высоте

 Так бурение продолжается до водоносного слоя. Как правило воду в скважине можно будет увидеть визуально, кроме того выбираемый шлам будет более жидким рисунок 9.

Рис. 9 Шлам на глубине водоносного слоя.

 Усилие бурения также должно возрасти за счет тяжести инструмента и вязкости грунта. При этом возможно затягивание инструмента. Не старайтесь выбрать сразу большое количество шлама из скважины, доставайте бур пока еще это можно сделать вручную, без специализированных приспособлений. Если все же вы не в состоянии достать вручную, то можно соорудить нехитрое приспособление используя пару бревен и бочку, которое значительно увеличит подъемную силу рис. 10

Рис. 10 Подъем засосавшего инструмента из скважины

Глубина скважины должна быть глубже первого слоя глины, для предотвращения попадания верховых вод. Перед спуском трубы необходимо поступательно возвратным движением — поднять и опустить несколько раз инструмент. Это прочистит проход скважины и сделает спуск трубы менее проблематичным. После спуска трубы (рисунок 4), необходимо в затрубное пространство до устья засыпать щебенку.(Рисунок 11)

Рисунок 11 Засыпка щебенки по периметру трубы

Раскачивание скважины после бурения вручную

 Для раскачивания скважины лучше всего использовать мощные центробежные насосы. Такие насосы в состоянии прокачивать через себя очень плотную среду. Но можно обойтись и бытовым вибрационным насосом. Устанавливаем насос в скважину, начинаем выбирать воду и взвешенную примесь. Для того чтобы вибрационный насос вытягивал наиболее эффективно, можно время от времени вытаскивать его. Спускать инструмент для ручного бурения, опуская и поднимая бур в скважине (как поршнем) поднимать в воде более тяжелые частицы. Затем вновь продолжать откачивать скважинную среду насосом.

Рис. 12 Откачивание скважинной среды при раскачке скважины после бурения

При откачивании среды щебенка вокруг скважины будет проседать и ее периодически необходимо будет подсыпать вновь (рис. 13).

Рис. 13 Подсыпка щебенки в затрубное пространство скважины.

Раскачивание скважины довольно длительный процесс. После завершения раскачивания скважины и выхода ее на регулярный дебит лучше перейти на более подходящие для эксплуатации насосы.
 Более подробно с требованиями к скважинным насосам можно ознакомиться из статьи «Влияние вибрационного насоса на срок эксплуатации скважины и ее дебит»

Приспособления облегчающие бурение скважины своими руками

Как вы уже поняли, процесс бурения скважины своими руками не совершенен. Во-первых, он очень тяжел, во-вторых, не технологичен, в-третьих, таким способом, вы скорее всего, не сможете пробурить скважину глубже 10 метров. Но даже такой процесс бурения скважины всегда можно усовершенствовать.
 Так можно использовать приспособления не применяемые при бурении, в процессе описанном выше. Прежде всего это желонка. Суть ее сводится к тому, что она забирает в себя определенный объем породы скважины через обратный клапан внизу. Затем она извлекается из скважины и очищается.  Обратный клапан может из себя представлять как обычную дверку — «хлопушку», так и шар, как в нашем случае.


 Кроме того, можно предложить и использование электродвигателя на шнеке или даже специальной установки для бурения. Конечно, в этом случае глубина, скорость, эффективность возрастет, а трудоемоксть несколько упадет. Такой метод бурения скважины уже нельзя отнести к бурению своими руками. Поэтому о нем мы расскажем в другой нашей статье. О том, как пробурить скважину с применением специализированного станка, вы можете узнать из статьи «Как пробурить скважину».

xn——7kcglddctzgerobebivoffrddel5x.xn--p1ai

ручная работа и ударно-канатное бурение

Обеспечение загородного дома водой является первостепенной задачей. Без воды даже невозможно выполнять строительство, не говоря уже о нормальном пребывании на даче круглый год или посезонно. Существует несколько вариантов: подключиться к централизованной системе, выкопать колодец или выполнить бурение скважины на воду. Самый простой первый вариант, но при его отсутствии проще выкопать неглубокий колодец. Но качество воды будет низкое, поэтому многие предпочитают изготовить собственную скважину на воду своими руками. Предлагаем ознакомиться с технологиями бурения, которые доступны для домашнего использования.

Способы бурения

Бурение скважин на воду осуществляется различными способами. В частности, существуют такие технологии:

  1. Ударно-канатное бурение.
  2. Роторное бурение.
  3. Шнековое бурение.
  4. Гидробурение.

Рассмотрим все особенности технологий бурения скважин своими руками.

Ударное канатное бурение

Канатная методика подразумевает использование специального механизма. Процесс бурения скважин на воду данным методом считается наиболее доступным для домашнего использования. При этом процесс довольно-таки продолжительный. Если отсутствует механизм, то процесс поднятия ударного элемента также будет требовать серьезных трудозатрат.

Бурение скважины на воду своими руками ударно-канатным способом можно выполнять в разных типах почвы. Тут важно подбирать соответствующие снаряды. Ниже опишем некоторые приспособления, которые используют дачники для самостоятельного бурения скважины на участке:

  • Толстостенная труба из металла. В нижней ее части имеется срез и режущая кромка. Такое сооружение также известно, как бур-стакан. Многие умельцы делают подобный бур для бурения скважины вручную самостоятельно. Оптимальный вариант для несыпучего слоя глинистого грунта.
  • Если почва преимущественно имеет твердые породы, такие как щебень или песок, то используется желонка. В нижней части бура приваривается клапан. В момент удара бура по грунту, клапан открывается, грунт попадает внутрь стакана. В момент поднятия, клапан закрывается. Благодаря этому порода не высыпается, а изымается наружу.
  • В подобном грунте при ручном бурении скважины на воду можно использовать бур-ложку. Такое название он получил благодаря своей специфической форме.
  • Если при бурении скважины вручную вам попалась скальная порода, то применяется буровое долото. Сперва породу необходимо раздробить, а потом изъять из источника.

В основе всех этих буров используется канат и специальная установка – тренога. Для автоматизации процесса по изъятию бура, на треногу может устанавливаться двигатель. В таком случае ударно—вращательный метод значительно ускорит весь процесс бурения.

Важно! Чем тяжелее у вас будет снаряд, тем быстрее будет готова скважина на воду. Поэтому рекомендуется приложить усилия для его изготовления.

Роторное бурение

В этом случае задействуется специальная передвижная техника МГБУ с малогабаритной установкой. Бурение скважины на воду будет происходить гораздо быстрее. Важное условие – обеспечить свободный доступ для подъезда техники. Роторный способ эффективен в тех случаях, когда скважина на даче необходима в короткие сроки.

Схема роторного бурения

Шнековое бурение

В этой ситуации бурение скважины на воду осуществляется посредством шнекового бура. Под этим подразумевается стальная труба, имеющая наваренные лопасти в спиральном направлении. В процессе вращения шнека, снаряд постепенно углубляется в грунт. В процессе его погружения, регулярно следует поднимать наружу, очищают лопасти и наращивают трубу для большего погружения. Важно, чтобы в нижней части трубы имелась резьба и стопорное кольцо. В таком случае получится осуществить ручное бурение скважины на воду качественно.

шнековая установка

Но данная методика бурения скважин на воду эффективна только при условии мягкой почвы. При сыпучей почве, ствол скважины будет постоянно осыпаться. А при скалистой породе метод, вообще неэффективен.

Гидробурение

Бурение скважин на воду также осуществляется при помощи технологии гидробурения. Исходя из названия становится понятным, что в процессе работ используется вода. Ее выход самотеком происходит непосредственно через бур, где имеется специальное отверстие. Дополнительно используется помпа. Технология бурения скважин гидробурением не требует большого объема воды, так как наблюдается ее циркуляция.

Выбор места для бурения скважины

Перед тем как пробурить скважину, необходимо определить место для выполнения работ. Самый лучший способ использовать всевозможные схемы и карты местности вашего региона. На них можно с большей вероятностью узнать, будет ли скважина на воду с хорошим водоносным запасом или нет. Например, в некоторых регионах страны доступна только верховодка. Залегает она на глубине до 10 метров. Данную воду можно принимать в пищу только при регулярных сдачах на анализ в соответствующие органы. Во всех остальных случаях необходимо устанавливать систему глубокой очистки. Но как правило, на такую глубину пробурить скважину на воду не рентабельно, достаточно сделать небольшой колодец.

Скважина под воду преимущественно изготавливают в месте, где доступна артезианская вода. Этот источник будет давать воду прекрасного качества. Данный водоносный пласт располагается на глубине в районе 55 м и более. Однако без соответствующих разрешений поднимать эту воду запрещено. Для бытовых нужд и без каких-либо разрешений можно бурить отверстие в безнапорной скважине. Как правило, такие источники называют – игла на песок. Бурение скважин на песок выполняется очень часто самостоятельно без привлечения специальной техники. Данный водоносный слой располагается на глубине от 5 до 20 метров. Но перед тем как ее пить, следует тщательно прокачать скважину на участке.

Что касается конкретного места, то существует множество способов как определить на участке воду. Например, планируя выполнить бурение песчаных скважин, предварительно изготавливается разведочная скважина. Также есть и народные способы. Но лучше всего, найти карты и схемы залегания водоносного пласта в вашем регионе.

Виды скважин и их особенности

Тип или вид скважины на участке определяет особенность геологии участка в конкретной точке сверления. Так, на это влияет сразу несколько факторов:

  • Глубина.
  • Твердость породы.
  • Особенность геологического разреза.

Также на конкретный вид влияет и технология бурения скважин. Теперь предлагаем сравнить между собой 4 типа источников:

  1. Промышленная.
  2. Разведочная.
  3. На песок.
  4. Абиссинский колодец.

Промышленная

Это водозаборная скважина на известняк, имеющая в диаметре 600 мм. Как правило, глубина составляет более 500 м и имеет большой дебит до 100 кубов на один час. Пробурить скважину под воду такого плана эффективно на крупные сельскохозяйственные и технологические строения и производства. Ее эксплуатируют для коттеджных поселков и прочее. Используемый способ бурения скважин – роторный.

Разведочная

Если осуществляются гидрологические или геологоразведочные работы, то осуществляется сверление разведочного отверстия. В большинстве случаев применяется вращательная технология. Как правило, диаметр очень маленький, а устройство скважины очень простое. Плюс ко всему, это самая дешевая по инвестициям. Благодаря этому появляется реальная возможность узнать, где именно можно приступать к масштабным работам.

Скважина на песок

Такая водяная скважина изготавливается вручную с использованием технологии вращательного способа. Для этого используется шнек. Буквально за два дня можно справиться со всей работой. Ее относят в категорию малодебитной до 1 кубического метра в час. Для выкачки применяются вибрационные насосы. При соблюдении технологии бурения скважины на воду, она прослужит до 10 лет. Чтобы все работало исправно, рекомендуется постоянное ее использование.

Абиссинский колодец

Сооружение абиссинского типа представляет собой источник, который легко изготовить своими руками. Его даже нельзя полноценно назвать на бурение, ведь в основе используется специальная штанга, которая забивается в почву. На нижней ее части крепится специальная фильтрующая сетка, позволяющая поднимать наверх воду хорошего качества. В процессе используются штанги для наращивания. Соединение осуществляется посредством резьбы. В отличие от других технологий бурения скважин под воду сама труба и остается в грунте, так как по ней будет поступать вода. Диаметр трубы может достигать до 32 мм. Крайне важно чтобы все соединения были максимально герметичными, так как игла забивается в почву на долгий срок.

Инструменты для бурения скважин на воду

Если планируется ручное бурение скважин, то оптимальная технология ударно-канатная, она самая распространенная и доступная. Для этого потребуется такой инструмент и материал:

  • Лопата.
  • Бур, имеющий режущую часть. Чтобы увеличить вес бура, на него можно наварить стальные винты или другие металлические предметы.
  • Тачка для транспортировки грунта.
  • Насос.
  • Емкость с водой.

Также потребуется такой материал:

  • Проволока.
  • Труба.
  • Стальная проволока для фильтра.
  • Гравий или щебень.

Бурение скважин на воду своими руками

Скважина на даче при помощи ударно-канатной технологии изготавливается своими рукам. Суть технологии сводится к тому, чтобы пробурить в почве отверстия посредством забивного стакана. С высоты падает инструмент, который разбивает породу. После, его поднимают и со стакана изымается почва. Для этого необходимо создать определенные условия. Теперь предлагаем во всех подробностях рассмотреть, как сделать скважину своими руками.

Перед тем как пробурить скважину на даче необходимо сделать шурф. Под этим подразумевается копка неглубокой ямы, чтобы облегчить пробивку скважины на участке. Прежде всего, за счет этого сокращается глубина бурения и исключается вероятность обвала верхнего слоя грунта. Его размер может иметь такие габариты: 1,5 на 2,5 метра. По краям стенки шурфа укрепляются фанерой. Благодаря этому грунт точно не будет осыпаться.

Далее технология бурения скважины на воду включает установку треноги. Это специальный ударно-канатный механизм, позволяющий бурить скважину на воду. Тренога служит опорной установкой для удержания бурового стакана. Изготавливается она из дерева или металлического профиля. Длина бруса/трубы должна достигать до 5 метров. Обязательно осуществляется крепление лебедки с тросом. На тросик крепится буровой стакан.

Бурение на дачном участке

Получившаяся установка имеет компактные размеры, не требует использования для бурения скважин малогабаритной буровой установки и делается своими руками. Пробурить скважину таким способом можно за разное время. Скорость определяет характер почвы. За один удар бур может пройти и до одного метра. Если почва каменистая, то до 200 мм.

Совет! Чтобы ускорить процесс изготовления скважины на участке, в отверстие можно подливать водичку. Она будет смягчать породу. Более того, стакан необходимо постоянно очищать.

Что касается троса, то у него должен быть достаточный запас, чтобы бур не оторвался и не остался на самом дне отверстия. По мере продвижения, можно сразу монтировать обсадную трубу или после окончания бурения скважины на воду вручную.

Если выбран первый способ, то бурение скважин на воду технология процесса будет включать обсадную трубу, имеющая больший диаметр чем сам бур. При этом способе важно контролировать глубину скважины для питьевой воды. В противном случае можно пропустить водоносный слой и закрыть его трубой. Поэтому следует четко контролировать уровень влажности поднимаемого наружу грунта.

Определить этот момент при изготовлении скважины на воду на даче можно по таким критериям:

  • Очень быстро стал садиться узел.
  • В промывке вы обнаружили водоносную породу.
  • В буре после глины, вы обнаружили песок.
  • Образуется статический напор.
  • С приямка начала уходить вода.
  • Бур начинает вибрировать.

Поэтому, когда бурим скважину таким способом важно быть крайне внимательным.

Как только вы дошли до водоносного слоя, скважина на даче своими руками требуется в прокачке и очистке от грязной воды. Благодаря этому, вы сможете узнать, будет ли эта скважина на дачном участке соответствовать всем потребностям вашей семьи по своему дебету.

Если в процессе откачки вода продолжительное время мутная, тогда следует углубить скважину на даче своими руками.

Обсадная труба

Конструкция водозаборной скважины в обязательном порядке включает в себя выполнение обсадки. Для этого можно использовать пластиковые или металлические трубы. Не советуется использовать оцинкованные трубы, так как они могут негативно сказаться на химическом составе воды.

Итак, устанавливая обсадную трубу, достигаются следующие цели:

  1. Стенки источника не осыпаются.
  2. Водозабор не заиливается.
  3. Исключается вероятность попадания верховодки, которая в категории скважин не самая лучшая.
  4. Источник будет оставаться чистым.

Как уже говорилось, водозаборная скважина может обустраиваться обсадной трубой в процессе бурения или после. Если труба заходит в грунт тяжело, то необходимо приложить физические усилия и поработать кувалдой.

Промывка скважины на воду после бурения

После бурения скважины своими руками и установки обсадной трубы осуществляется промывка – обязательный этап. Суть этого процесса сводится к тому, что в источник опускается труба, через которую под давлением закачивается вода. За счет напора из отверстия полностью удалится песок и глина. Все это будет откачено наружу. Как только пошла чистая вода обязательно сдайте ее на анализ в соответствующей организации.

Плюсы и минусы

Данный способ бурения скважины на воду имеет свои плюсы и минусы.

Достоинства:

  • Конструкция скважины на воду позволяет сделать источник с высоким дебетом и продолжительным эксплуатационным сроком.
  • Оборудование для бурения скважин можно сделать своими руками, что является экономией, как если бы пришлось арендовать для бурения скважины малогабаритную установку.
  • Возможность контроля уровня воды и видеть водоносный слой.
  • Проектирование водозаборных скважин позволяет создать входное отверстие с большим диаметром.
  • Данные способы бурения позволяют проводить работы даже в зимнее время года.

Недостатки:

  • Существуют другие виды бурения скважин, позволяющие проводить работы намного быстрей.
  • Потребуется большой объем оборудования для бурения скважин на воду, особенно что касается обсадной трубы.
  • Данные виды скважин на воду требуют серьезных физических и трудовых ресурсов.
  • Перед тем как бурить скважину на воду необходимо определить характер грунта, не всегда ударно-канатная технология актуальна.
  • Нанесение вреда ландшафтному дизайну придомовой территории. По этой причине перед тем как пробурить скважину своими руками не следует проводить озеленительные работы.

Заключение

Итак, вот мы и рассмотрели все особенности того, как сделать скважину на воду своими руками. Кроме всего прочего, мы узнали о разновидностях этого источника, который при разных обстоятельствах получает разные наименования, например, поглощающие скважины, термометрические скважины, скважина на песок и другие. Чтобы закрепить всю теорию и знать, как самому справится с работой, предлагаем просмотр подготовленного видеоматериала в конце статьи.

kolodeconline.ru

РубрикаРазное

Добавить комментарий
