Содержание

видео-инструкция по монтажу своими руками, фото

Если вы собрались оборудовать свой загородный дом автономным водоснабжением и обзавестись скважиной, то необходимо ознакомиться с технологией бурения. Это позволит сберечь много времени при поиске бурильщиков и средств в процессе самого бурения.

Поэтому далее мы рассмотрим существующие технологии бурения скважин на воду и ознакомимся с их особенностями.

Бурение скважины

Виды технологий бурения

При устройстве системы водоснабжения в частном доме, как правило, применяют одну из трех технологий бурения:

Роторное;
Шнековое;
Ударно-канатное.

Отличие этих технологий заключается в способах разрушения породы внутри скважины, а также в способах извлечении грунта на поверхность. Естественно, в зависимости от технологии, зависит и набор необходимого оборудования.

Зачем заказчику нужно знать эти технологии? Это даст понимание, каким образом будет буриться скважина, какое для этого будет использовано оборудование и сколько на это уйдет времени. Кроме того, от типа технологии зависит цена работ, а также качество конечного результата.

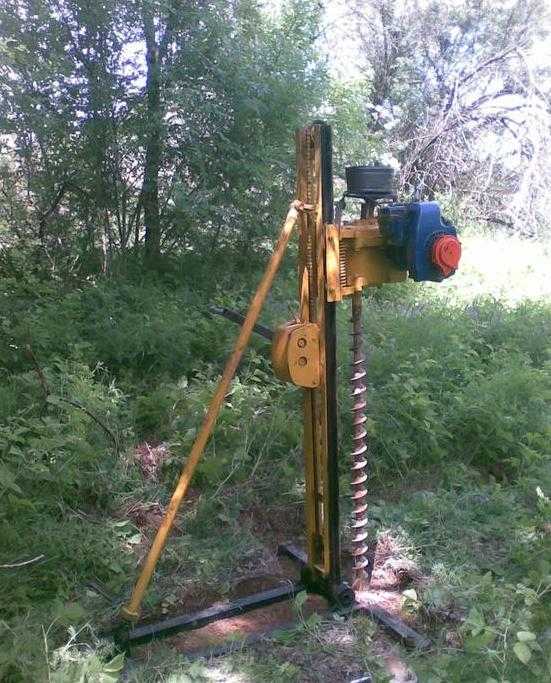

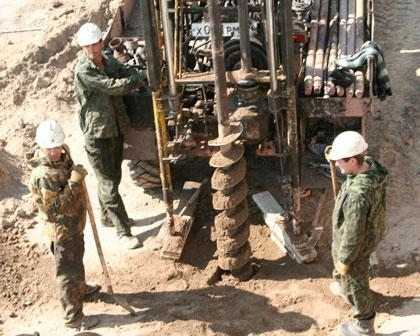

На фото — бурение скважины шнековым способом

Шнековый метод

Наиболее дешевым и простым вариантом является шнековое бурение. Поэтому большая часть малогабаритных буровых установок основаны именно на этой технологии.В ее основе лежит обычный Архимедов винт (шнек), при помощи которого выполняется извлечение грунта на поверхность.

Чтобы легче было представить данный метод, следует вспомнить как рыбаки бурят отверстие во льду.Данным способом можно бурить скважины глубиной не превышающей 10 метров.

Особенностью данного метода является возможность выполнения отверстия только в относительно сухих и мягких грунтах. Если на глубине оказываются твердые породы или плывуны, то выполнять дальнейшую работу шнековым способом невозможно.

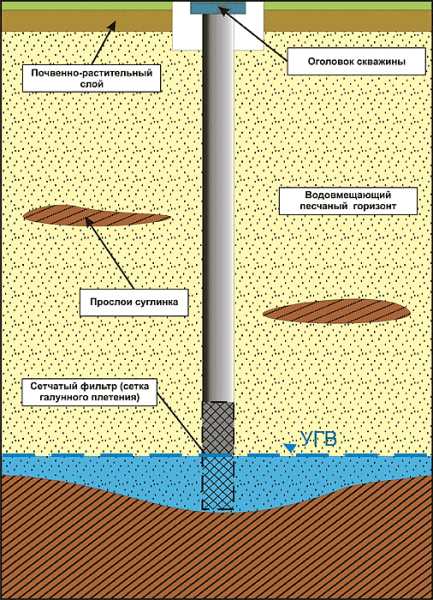

Схема устройства скважины

Надо сказать, что технология бурения скважин под воду шнеком обычно используется частными «бурильщиками», которые имеют малогабаритные установки. Как правило, найти организации, которые занимаются предоставлением таких услуг, не составляет труда.

Обратите внимание!
Для выполнения скважины, не достаточно просто пробурить отверстие в грунте.
Еще необходимо хорошо защитить водоносный слой от верховодки, как того требует инструкция.
Поэтому, несмотря на то, что сам процесс не представляет собой ничего сложного, квалификация исполнителей очень важна.

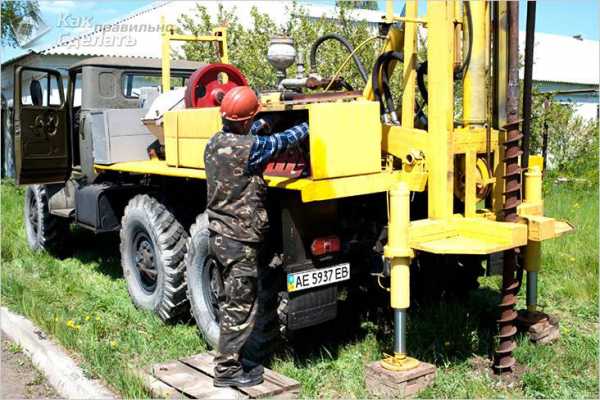

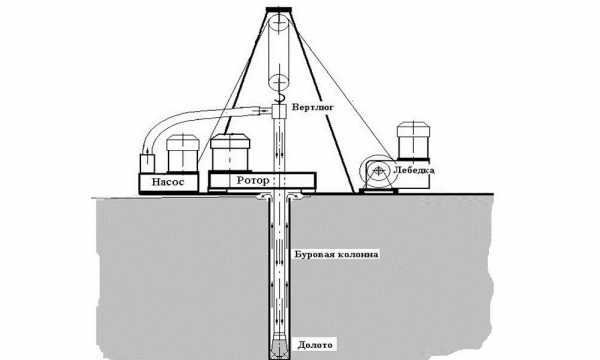

Установка для роторного бурения

Роторный способ

Технология бурения скважины под воду роторным способом, на сегодняшний день, является наиболее распространенной. Для выполнения отверстия в грунте данным способом используется бурильная труба, внутри которой расположен вращающийся вал с долотом на конце.

Нагрузку на наконечник передает гидравлическая установка. Данный способ привлекателен тем, что позволяет выполнять бурение практически на любую глубину, вне зависимости от типа породы.

Грунт вымывается путем постоянной промывки скважины бурильным раствором.

Раствор может подаваться двумя способами:

Насосом внутрь бурильной трубы, в этом случае грунт с раствором выходит самотеком в затрубное пространство.
Самотеком в затрубное пространство, при этом раствор с породой выкачиваются из бурильной трубы принудительно.

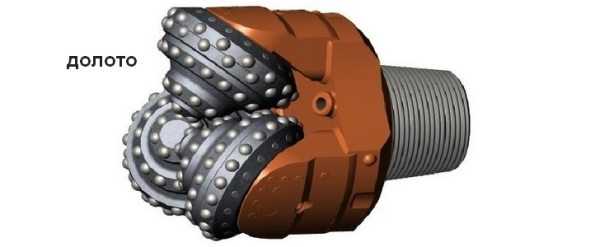

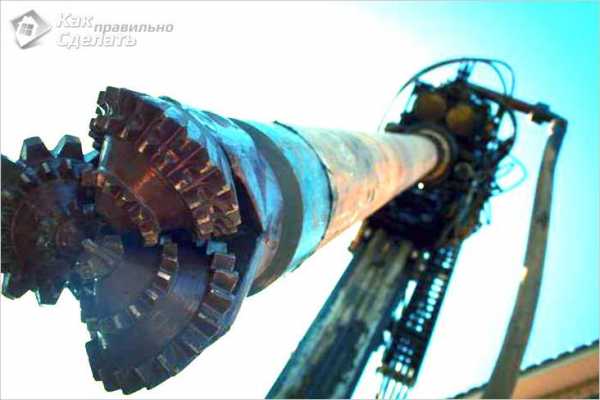

Долото для буровой установки

Надо сказать, что второй способ, который называется обратной промывкой, качественнее вскрыть водоносный слой, благодаря чему скважина будет иметь больший дебет. Однако, данный метод более трудоемкий и требует более сложное оборудование, соответственно и стоит значительно дороже.

Поэтому выбор технологии зависит, в данном случае, от вашего бюджета и необходимого количества воды. Как правило, если необходимо обеспечить водой одно домовладение, то вполне достаточно и бурения с прямой промывкой.

Теперь рассмотрим данную технологию поэтапно:

В первую очередь заглубляется в грунт долото большого диаметра.
Затем долото вращается от воздействия ротора, который приводится в движение двигателем.
Между бурильными трубами и долотом устанавливают утяжеленные трубы, которые придают дополнительную нагрузку.
В процессе работы, грунт удаляется напором жидкости от бурового насоса.
Завершив бурение первого участка почвы, в ствол вставляется обсадная труба, чтобы внутрь скважины не обсыпались верхние слои грунта.
Для устойчивости, пространство между почвой и первой обсадной трубой заполняется раствором.
Затем продолжается бурение долотом меньшего размера, после чего погружается более узкая обсадная труба.

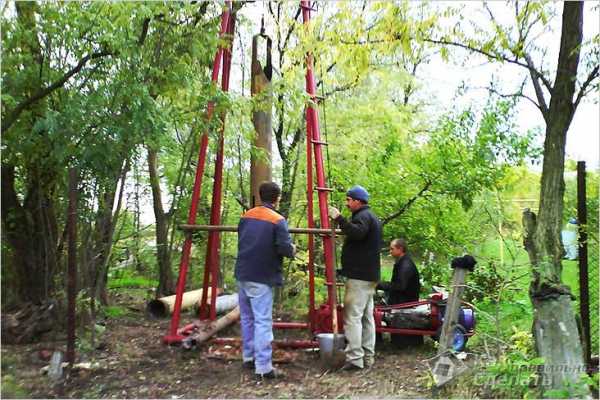

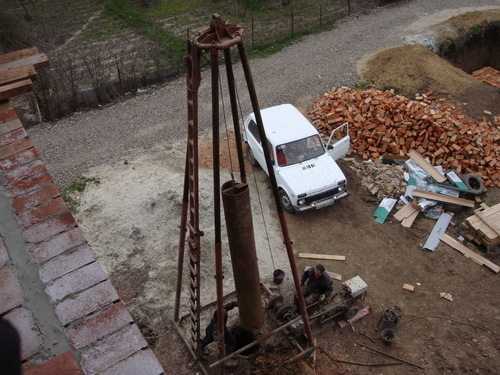

Выполнение скважины ударно-канатным методом

Статьи по теме:

Ударно-канатный способ

Данная технология бурения скважины для воды является самой старой, медленной и трудоемкой. Однако, качество такой работы- самое высокое. Суть ее заключается в том, что порода разрушается путем дробления мощным тяжелым снарядом, который вначале поднимается на определенную высоту, после чего резко опускается.

В результате снаряд разрушает грунт своим весом, который умножается на коэффициент свободного падения. Разрушенная порода вынимается из ствола при помощи желонки. Если грунт мягкий, то, как правило, желонка и долото объединены в один снаряд.

Основным достоинством такого бурения является то, что оно не требует применения бурильного раствора или воды. Благодаря этому имеется возможность вскрыть водоносный горизонт более точно и тем самым обеспечить максимально долгий срок службы скважины и максимально возможный дебет. Как правило, скважины выполненные таким способом служат более 50 лет.

Основным же недостатком данной технологии, для заказчика, является высокая стоимость услуг. Помимо того, что этот способ трудоемкий сам по себе, в процессе работы возникает необходимость изолировать все вышерасположенные водоносные слои. Другими словами, сколько в скважине водоносных горизонтов и плывунов, столько необходимо использовать и обсадных труб,а это дополнительные затраты на материал и работу специалистов.

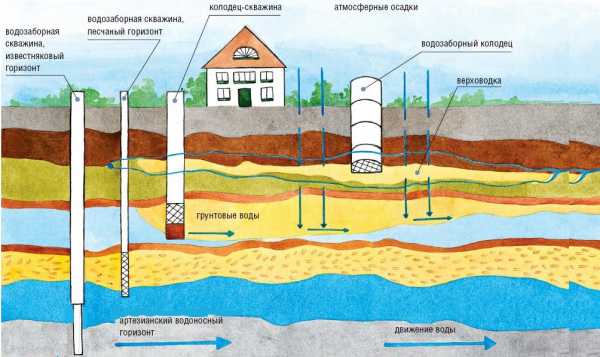

Схема расположения водоносных горизонтов

Какой технологии отдать предпочтение

В действительности, выбора у заказчика не так уж и много, особенно если условия на участке не позволяют воспользоваться шнеком. Ударно-контактный метод практически полностью вытеснен с рынка роторным бурением, которое, скорее всего, и придется использовать.

Однако, поинтересоваться технологией необходимо хотя бы для того, чтобы определиться в адекватности стоимости услуг. Если же условия грунта подходящие и водоносный слой расположен не глубоко, то гораздо выгодней воспользоваться шнековым методом.

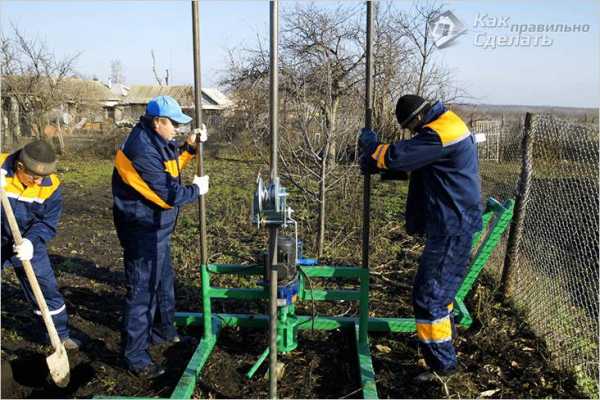

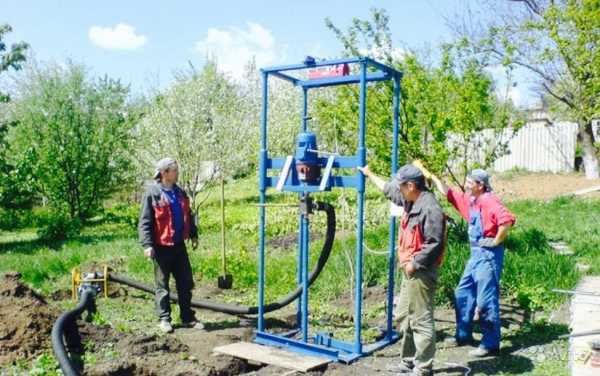

Самостоятельное бурение скважины

Можно ли выполнить скважину самостоятельно

Пробить скважину вполне возможно и своими руками, вопрос заключается лишь в том, сколько это отнимет у вас времени и сил, а также, насколько качественно получится изолировать ствол от верхних водоносных слоев.

Зачастую застройщики недооценивают сложность работ, в результате чего получается либо «вода из лужи», добытая с большой глубины, либо заканчивают работу специалисты. При этом, бурильщикам приходиться платить практически полную стоимость, как будто работу они выполняли «с нуля».

Поэтому, перед принятием решения о самостоятельном выполнении работы, необходимо:

Детально изучить технологию бурения;
Разобраться, какое понадобиться оборудование и расходные материалы;
Убедитесь в том, что на вашем участке можно выполнить скважину малогабаритной буровой установкой.

Малогабаритные установки бывают двух типов:

Шнекового типа – как правило,эти установки самодельные.
Ударно-канатного типа — установки могут иметь электрический двигатель или силовой агрегат внутреннего сгорания. Это важно, если на участке не проведено электричество.

Совет!
Менее требовательной к грунту и более простой считается установка для бурения ударно-канатным способом.
С ее помощью можно пробурить скважину практически в любом грунте.

Вывод

Все существующие технологии бурения скважин кардинально отличаются друг от друга, однако, если работой занимаются профессионалы, то каждая из них позволяет добиться желаемого результата. При этом отдавать предпочтение той или иной технологии следует в соответствии с собственными финансовыми возможностями, условиями грунта и глубиной расположения водоносного горизонта.

Дополнительную информацию по данной теме можно получить из видео в этой статье.

kolodec.guru

технология и способы выполнения работ (видео)

Скважина для добычи воды представляет собой довольно сложное сооружение. Многих сегодня интересует бурение скважин на воду: технология процесса, инструменты и оборудование для выполнения работ. Качество воды из скважины или колодца зависит от их конструкции. От качества выполненных работ зависит срок эксплуатации.

Как пробурить водяную скважину

Перед бурением скважины на воду необходимо выбрать для нее место. Это должен быть участок земли с примерными размерами 4х12 м. Если дом еще не построен, то лучше выбрать место в будущем подвале. Если дом уже поставлен, то бурить лучше поближе к фундаменту. К месту проведения работ нужно обеспечить проезд бурильной установки и автомобиля-водовоза. На расстоянии примерно 2 м от места расположения бура не должно быть никаких электрических проводов. Подобных мер требуют общие правила проведения бурения скважин под воду.

Способов бурения существует несколько. Но при любом из них должны выполняться следующие операции:

измельчение породы;
выемка измельченной земли наружу;
укрепление стенок скважины.

Как происходит измельчение породы? Делается это с помощью специальных породоразрушающих приспособлений. Это может быть взрывная энергия, электрическая или термическая. Но все эти виды применяются довольно редко. Гораздо чаще пользуются другими: шнеками, стаканами, ручными бурами.

Вынимают грунт наружу следующими способами:

гидравлическим;
механическим;
пневматическим;
комбинированным.

Гидравлический способ производится водой, раствором глины или другой технической жидкостью. Механический — с применением специальных буров, шнеков, желонок. При пневматическом методе измельченная порода удаляется сильной струей сжатого воздуха. При комбинированном способе пользуются несколькими из этих способов.

Крепление стенок скважины на воду технология рекомендует осуществлять металлическими обсадными трубами. Чаще всего это цельнотянутые трубы на резьбовом или сварном соединении. Применяются изредка и другие варианты. Но не рекомендуется использовать нержавеющую сталь (очень дорого!) и оцинкованный металл.

При выполнении бурения скважины на воду часто используют промывку. Это способ, при котором в скважину подается вода с помощью насосов. Она затем вместе с измельченной породой поднимается и отстаивается в специальном отстойнике. По осевшей породе бурильщики определяют разрез участка. Вода затем делает новый круг. Поднимающийся раствор глины упрочняет стенки и не дает им обвалиться.

Процесс бурения скважины подразумевает последовательную ее обсадку трубами. Завершается бурение скважин на воду их прокачкой, которая ведется до того момента, пока не пойдет совершенно прозрачная жидкость.

Способы бурения на воду

Технология бурения скважины под воду позволяет вести работу несколькими способами:

шнековым;
роторным;
ударно-канатным;
ручным.

Рассмотрим каждый из них подробнее.

Шнековое бурение скважин — самый распространенный и доступный способ. Шнек в виде винта входит в почву и разрыхляет ее. Бурить можно только сухой и мягкий грунт. Шнеки совершенно не годятся для плывунов. Этот инструмент разрушает породу и поднимает ее в скважинное устье. Шнеки бывают диаметром от 60 до 800 мм. Бурить ими можно до глубины 60 м, иногда и до 100 м. Шнековое бурение скважин невозможно на скальных грунтах.

Роторный способ — это непрерывное действие инструмента, который называется ротором. Он постоянно вращается. Порода вымывается глинистым раствором. Этот способ сравнительно дешевый и достаточно быстрый. Но в холодную погоду он требует утепления системы, по которой циркулирует вода. Бурение осуществляется с помощью машин:

УРБ-2А2;
МБУ-2М;
УРБ-2,5;
УРБ-3АМ.

УРБ-2А2 способна пробурить почву до глубины 55 м, УРБ-2,5 — до 300 м, а УРБ-3АМ — до 500 м.

Ударно-канатный способ является самым трудоемким. Но его не стоит забывать, так как он самый качественный. Порода разрушается после удара тяжелого предмета. Это особой формы заостренный стакан из стальной трубы. Он падает с высоты, ударяется о почву, забирает разрушенный грунт и поднимается. Наверху стакан чистят и снова бросают вниз.

Сама бурильная установка может быть сделана своими руками из труб или из бревен в виде треугольного конуса. Этот конус оборудован лебедкой с тросом. Технология бурения скважин на воду не требует использования глинистого раствора. Но установка обсадных труб должна проводиться своевременно. Такой установкой можно пробурить диаметр 10-30 см. Но глубина не может превышать 10 м. Для бурения можно применять установки УКС-22М2, УГБ-50, УГБ-1ВС.

Ручной способ используется довольно часто. При нем пользуются забивными трубами или шнеком. Трубы разрезают на куски длиной примерно 2-3 м. На концах их нарезается наружная резьба. На нижний конец трубы наваривается наконечник. Он имеет вид конуса, диаметр которого на 1 см больше диаметра трубы. Над наконечником 60-100 см трубы просверливается через 5 см сверлом диаметром 6 мм. Это будет своеобразный фильтр. По мере заглубления трубы она удлиняется с помощью муфт. Но проще поступить другим способом. Нужно для работы приготовить:

различные буры;
штанги;
трубы для обсадки;
лебедку;
бурильную вышку.

Если скважина не будет очень глубокой, необходимость в вышке отпадает. Процесс выполнения работ довольно прост. Нужно выкопать ямку глубиной около 50 см, установить бур и начать его вращать. Работать лучше вдвоем. Через каждые 50 см бур вынимают из земли и чистят его. Метод этот стоит дешевле остальных, но имеет ограничения по глубине.

Заключение

Технология бурения скважин на воду подразумевает разрушение породы, очистку ствола, укрепление стенок и окончательное оборудование скважины трубами, фильтрами, насосами и кранами для забора питьевой воды. Процесс бурения скважины может быть разным. Глубокие шурфы выполняются с помощью вращательной технологии бурения скважин. Часто пользуются шнековым бурением: технология его довольно проста и применяется на личных участках. При скорости вращения шнеков 250 оборотов в минуту весь процесс происходит довольно быстро.

При любой технологии бурения скважин применяется обсадка специальными трубами для защиты стенок от обвала и от проникновения грязной воды из верхних водоносных слоев.

Неглубокие скважины можно получать ударно-канатным способом. Хорошо работает ручной метод. Любое бурение заканчивается закрытием верха водоносной скважины специальным оголовком. Через него пропускаются необходимые провода, шланги и трубы для доставки воды в дом.

Смотрите также

pikucha.ru

Бурение скважин на воду (под воду): установкой, своими руками, виды

Содержание

Умение бурить скважины на воду пригодится вам в обязательном порядке. Особенно если вы собираетесь жить на загородном участке или обустраивать собственную дачу.

Бурение скважины вручную, шнековым методом и с помощью стабилизирующей треноги

Там, как правило, нет доступа к центральному водоснабжению, не говоря уже о получении питьевой воды. В таком случае единственно верный выход из ситуации – это пробурить скважину на воду, которая даст вам возможность не только получать нужное количество жидкости, но и сделать систему водоснабжения в доме полностью автономной.

Принципы и технология бурения скважин

Существует множество способов пробурить скважину там, где вам необходимо. В этом плане человечество продвинулось довольно серьезно. Однако почти все они заключаются в некоторых основных принципах, что так или иначе должны соблюдаться.

В первую очередь стоит понимать, что бурение можно производить, только если у вас есть специальное оборудование.

Так скважины на воду чаще всего бурят используя шнек, роторные установки или забивные стаканы. Буровые долота (такие, как долота PDC) и другие плоские изделия практически не используются в быту, так как подобное оборудование не дает возможности вынимать грунт из скважины простыми методами.

Бурильный инструмент погружают в землю и разрабатывают им грунт. Подача его наверх осуществляется за счет особенностей самого оборудования.

Бурение происходит постоянно, однако оно может чередоваться с установкой стальных обсадных труб. Тут нужно заметить, что монтаж обсадных труб – это обязательная процедура. Особенно если подразумевается бурение источников питьевой воды.

Обсадные трубы, как правило, устанавливают по секциям или уже после завершения процесса бурения. Но здесь все зависит от типа грунтов на участке и еще нескольких факторов. Например, наличие плавуна просто обязывает устанавливать трубы постепенно, так как в противном случае он попросту забьет весь канал, и работа будет напрасна.

Монтаж и выравнивание обсадных труб для скважины

Обсадные трубы соединяют муфтам или специальными фитингами. Очень важно качественно закрепить все соединения и убедится в том, что установка труб прошла правильно. В противном случае вас ждут неприятности.

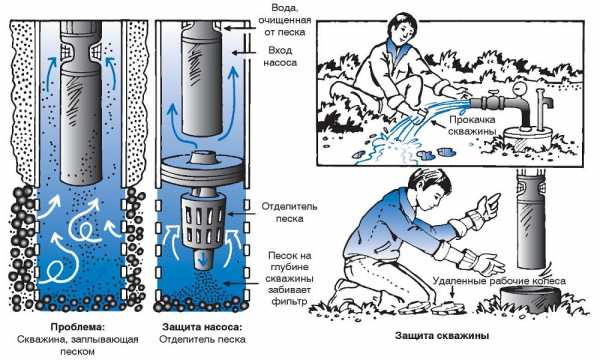

На дно обсадной трубы или скважины на воду монтируют фильтр грубой очистки. Он являет собой обычную сетку, что отсеивает крупные фракции песка и других отходов.

Пробурить скважину можно за сутки, однако это справедливо для механических методов. Своими руками трудиться придется дольше. Бурение ведется до прохождения в водоносный слой грунта. Он характеризуется появлением избыточного количества влажного грунта или мокрого песка.

Однако и этот слой нужно пройти. Он в большинстве случаев имеет тонкую прорезь на уровне 1-3 метров. За ним идет водоупорный слой. Именно оттуда и берут воду для скважины. После завершения процесса бурения и монтажа труб используется оборудование для прокачки скважины, так как любая, даже чрезвычайно чистая скважина, нуждается в прокачке.

Читайте также: как осуществляется бурение под свайный фундамент?

В одних случаях на это уходит меньше часа, в других же прогонять воду нужно в течение нескольких часов. Прокачка происходит с помощью насоса или помпы. Грязную мутную жидкость из канала выкачивают до тех пор, пока ее не заменит чистая вода.

Если в течение нескольких часов ничего не изменилось, значит вам не удалось пройти водоносный слой. Поэтому рекомендуется углубиться еще на 1-2 метра для закрепления результата. После этого остается смонтировать скважинный кессон, насос, подключить трубы водоснабжения и заняться непосредственно эксплуатацией.
к меню ↑

Виды бурения

Как уже упоминалось выше, способов пробурить скважину есть несколько. Мы же сейчас рассмотрим варианты, которые можно применять самостоятельно. В работе вам потребуется простейшее оборудование и приспособления, что можно изготовить самостоятельно или купить в магазине.
к меню ↑

Шнековое

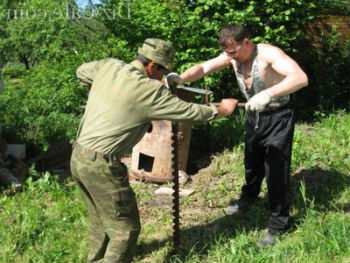

Использование ручного шнека для разработки скважины

Этот способ считается простейшим по необходимому оборудованию, но и самым трудным с точки зрения приложения усилий. Бурение здесь происходит за счет использования специального инструмента, который называют буровым шнеком.

Шнек являет собой стандартную архимедову спираль. При вращении она вгрызается в грунт и вытягивает его на поверхность. Чем длиннее шнек, тем глубже он может войти в породу за один прием.

Шнек состоит из стержня и наваренной на него полоски из металла. В заводских условиях удается создать длинный шнек, что удерживается на стержне длиной до 2 метров. Самодельный шнек создают из нескольких половинчатых дисков, что приварены на стержень под определенным углом.

Производительность такого инструмента серьезно упадет, равно как и его возможности, но зато сделать этот шнек можно самостоятельно и довольно быстро.

Для работы вам потребуется:

Ручной или механический инструмент для бурения, шнек.
Обсадные трубы, фильтры.
Насос.
Тренога.
Страховочные тросы.

Этапы работы:

Определяем место под скважину.
Выполняем пробное бурение на 0,5-1 м.
Продолжаем бурение до определенной отметки или до попадания в водоносный слой.
Монтируем обсадные трубы и фильтр.
Прокачиваем скважину.

Читайте также: как устроен фильтр для очистки воды для скважины?

Прокачка скважины для ее последующей очистки

Сам процесс работы излишней сложностью не отличается, но времени потратить придется порядочно. Дело в том, что использовать шнек (особенно самодельный) вручную – это тяжкий труд. Даже на глубине скважины в 0,5 метра вы уже почувствуете определенную силу противодействия. А ведь номинальная глубина даже песчаной скважины равняется 8-15 метрам.

Тренога здесь скорее нужна для страховки. Серьезной необходимости в ней нет, но и лишней она не будет. Для работы вам потребуется напарник. Медленно, но уверенно вы будете продвигаться к намеченной цели, постепенно вынимая породу из скважины. После завершения бурения остается проделать только стандартные процедуры.
к меню ↑

Ударно-канатное

Если применять этот метод, то здесь уже тренога попадает в список необходимых инструментов, так как именно из-за нее удается разрабатывать грунт посредством ударного способа.

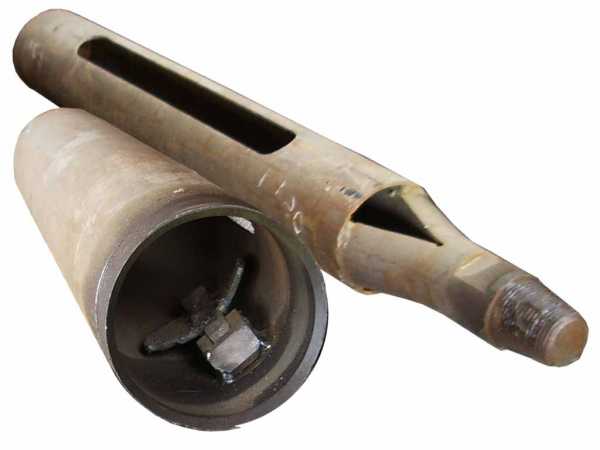

Этот способ заключается в использовании треноги, пружинного троса и стакана. На треногу монтируется стакан. Это специальная металлическая капсула с заостренными стенками и несколькими отверстиями. Капсула подвешивается на треногу и запускается внутрь канала.

При ее раскачке она вгрызается в грунт на определенную глубину. Порода остается в капсуле на протяжении нескольких ударов. Затем ее вынимают, очищают и опять опускают в скважину.

Работать таким методом несколько проще и быстрее, но и оборудование для ударно-канатного способа бурения сложнее по своей структуре.

Для работы вам потребуется:

Тренога.
Ручной шнековый бур.
Тросы, стакан, молот для его очистки.
Страховка, закрепительные механизмы.
Насос, обсадные трубы.

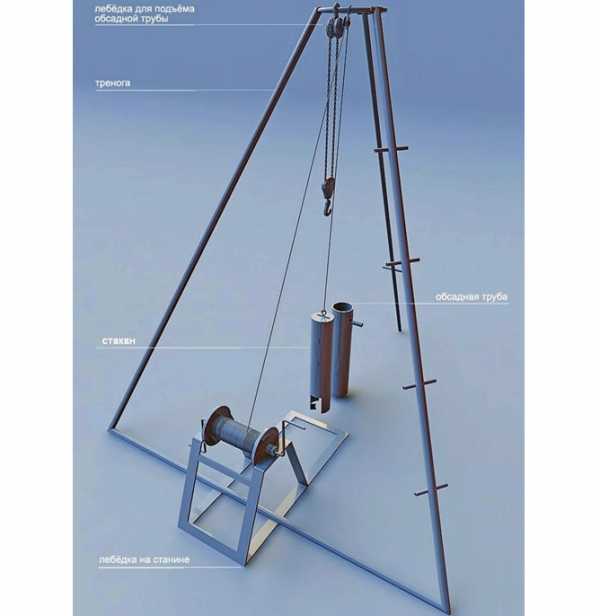

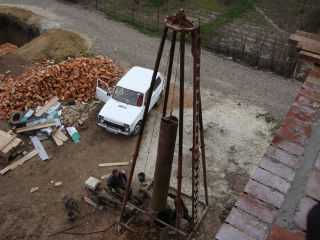

Крупная тренога для бурения ударно-канатным способом

Этапы работы:

Находим место под скважину.
Прокапываем котлован глубиной до 1 метра и шириной в 1-2 метра.
Собираем и монтируем треногу, стакан и крепим тросы.
Первые 0,5 метра проходим ручным шнеком, чтобы сформировать устойчивое отверстие.
Начинаем бурение ударно-канатным способом.
Продолжаем работу, пока не дойдем до нужной глубинной отметки.
Монтируем обсадные фильтры, насос и т.д.
Прокачиваем скважину.

Как видим, за счет треноги, которую можно собрать даже из бревен, работать проще и удобнее. Но тут все зависит от типа грунта, его плотности. В некоторых случаях забивные способы просто непригодны для работы. Как и в предыдущем случае, для работы вам в обязательном порядке потребуется напарник. Он будет очищать стакан от грунта, крепить тросы, заменять вас и т.д.

В одиночку вы с этой задачей хоть и справитесь, но даже установка обычной треноги в таком случае отнимет слишком много времени.
к меню ↑

Гидробурение

Гидробурение скважин своими руками используется немного реже, но его эффективность совершенно оправдана, а потому и игнорировать такой алгоритм обустройства скважины тоже нельзя.

Стоит заметить, что этот метод требует от вас наличия специального оборудования. В отличие от шнекового или ударно-канатного способа, ручными инструментами здесь вам не обойтись. Понадобится небольшая установка с ротором или механическим шнеком, а также помпа для прокачки жидкости.

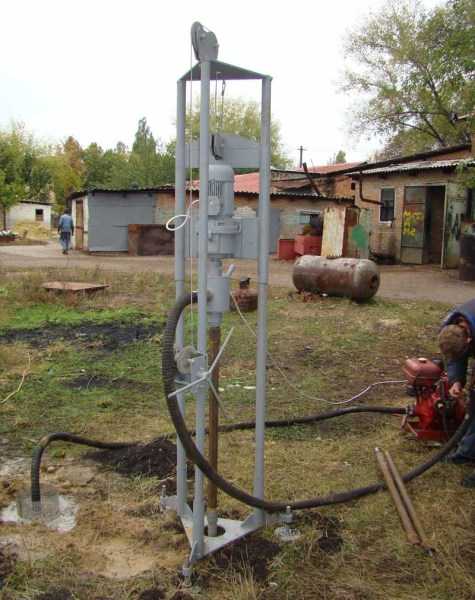

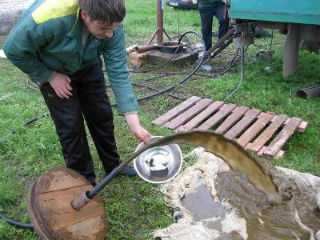

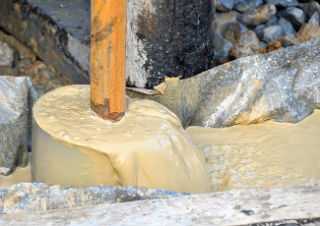

Процесс бурения скважины с помощью раствора

Впрочем, работу вы все равно сможете сделать своими руками. Просто придется прикупить или арендовать все необходимое оборудование.

Зато при использовании подобных технологий вам будет очень легко завершить работу. Ведь гидробурение позволяет за сутки или двое создать скважину глубиной до 40 метров. При этом она будет иметь укрепленные стенки, прочную структуру и хороший дебит.

Сам способ гидробурения заключается в использовании стандартного бурения с применением специального раствора. Его делают из глины, которую перемешивают с водой. Получается полужидкая масса с консистенцией кефира.

Эту массу помпой подают непосредственно в скважину. Там она немного размягчает грунт, смазывает инструмент бурения и размывает выходящую породу. Эта же помпа затем откачивает излишки и подает их в яму, что вырыта рядом. Ям должно быть две. Первая глубже и ближе к скважине, а вторая мельче и дальше. Обе должны быть связаны друг с другом.

В первой яме на дне оседает ил, песок и сама порода, во вторую же утекает по большей части только буровой раствор, который затем можно опять подать в скважину.

Таким образом, процесс происходит быстрее и легче, части буровой установки меньше изнашиваются, а стенки скважины полируются и укрепляются. Так как глиняный раствор забивается во все щели и делает их монолитными.

Необходимое для работы оборудование:

Механическая помпа для откачки грязной жидкости.
Насос.
Лопата, кирка, ручной инструмент.
Мини установка для бурения со шнеком или ротором.
Обсадные трубы, фильтр и т.д.

Этапы работы:

Находим место для скважины.
Прокапываем небольшой котлован, фиксируем место начала бурения.
Выкапываем яму под первичный и вторичный отстойник бурильного раствора.
Замешиваем раствор, монтируем установку, проходим первые 1-2 метра без смеси.
Запускаем раствор в скважину и продолжаем бурение.
При попадании в водоносные слои прекращаем работу и монтируем обсадные трубы.
В течение нескольких часов занимаемся прокачкой скважины и очисткой ее от раствора.

Особенность такого метода в том, что медлить с монтажом обсадных труб нельзя. Делать это нужно сразу же, иначе канал заилится и придет в негодность.
к меню ↑

Применение ударно-канатного способа бурения скважин (видео)

Главная страница » Виды бурения
byreniepro.ru
Технологии бурения скважин на воду – советы профессионала – Свой дом мечты
Организация автономного водоснабжения становится актуальным вопросом при удаленности участка от центральной магистрали. Существует несколько способов обеспечения водой: от сооружения колодца до применения специализированной буровой техники. Среди них имеются такие, которые позволяют построить скважину своими силами, и она будет давать воду высокого качества в необходимом количестве.
Виды скважин на воду
Скважина на песок
Скважина обеспечит дом водой
Бурение в этом случае производится на глубину 15-30 метров до момента достижения горизонта, содержащего воду. Чаще всего, для этого применяется шнековый способ. Труба, имеющая диаметр более 100 мм, оснащенная фильтром, является скважиной. В качестве фильтра используют перфорированную трубу. Его устанавливают в песках крупной фракции, имеющих примесь гальки. Дебет таких скважин находится в пределах 0,6-1,2 куб. м. в час, что дает возможность обеспечить водой дом с двумя точками забора.
Срок эксплуатации скважин на песок находится в пределах 5-10 лет при постоянном использовании. В случае нерегулярной эксплуатации скважины этот срок существенно снижается и составляет 2-3 года. После чего заилившуюся скважину очищают под напором воды, имеющим сильное давление. При отсутствии требуемого эффекта от промывки требуется бурение новой скважины.
Артезианская скважина
Французская провинция Артуа дала имя этому виду бурения. Это связано с тем, что именно там было осуществлено первое бурение на известняк, где имело место явление саморазлива воды из скважины. Практика показывает, что не все скважины такого типа способны фонтанировать. В процессе бурения необходимость в установке сетчатого фильтра отпадает. Воды в этом случае залегают в известняке, однако не в каждом из них может присутствовать вода. Дебит скважины на известняк находится в пределах 3-10 куб. м. в час. Количества воды достаточно на минимум 60 лет, а ее качество находится на высоком уровне. Для производства буровых работ требуется применение специальной техники, что подразумевает потребность в пространстве для ее заезда и развертывания.
Стоимость работ по бурению артезианской скважины достаточно высока, но качество и больше, чем достаточное количество воды, а также долговечность ее компенсируют затраты.
Бурение скважины на воду
Способы бурения
Шнековое бурение
Шнековое бурение
Шнековое бурение скважин характеризуется простотой и относительно небольшими затратами. Многие малогабаритные установки для бурения работают с применением этого способа. Для выемки грунта используется архимедово колесо, в технике оно именуется шнеком. Глубина скважин, получаемых таким образом, менее 10 метров. В этом случае нет необходимости в воде или буровом растворе, используемых при промывке.
Применение шнекового бурения ограничено характеристиками грунта. Способ широко используется при сухом или мягком грунте. Работать шнеком в плавунах или скальных породах не представляется возможным. Для проведения буровых работ требуется соответствующая квалификация, так как помимо умения пробивки отверстия необходимо уметь проводить мероприятия по защите водоноса от проникновения верховодки и сточных вод.
Роторный способ бурения
Таким способом получают скважины большой глубины. В качестве инструмента для бурения скважин используют специальную бурильную трубу. В ее полости располагается вал, оснащенный на конце долотом, работающем от гидравлической установки. Таким образом можно достичь любой глубины скважины. С целью промывки скважины от грунта используется бурильный раствор. Подача его может происходить следующим образом:
прямой промывкой, при которой происходит подача насосом раствора, и он выводится на поверхность самотеком;
обратной промывкой, когда раствор попадает самотеком, а откачивается вместе с породой насосом.
Промывка обратным способом дает возможность иметь значительный дебит скважины. Это связано с существенным повышением качества вскрытия горизонта, содержащего воду. При этом стоимость работ значительно возрастает вследствие применения дорогостоящего сложного оборудования. В этом отношении прямая промывка предпочтительнее.
Образец трехгранной конструкции из стали
Бурение ударно-канатным способом
Бурение на воду таким способом производится уже длительный период времени. Характеризуют его высокая трудоемкость и малая скорость производства работ. При этом качество скважины находится на высоком уровне, она может эксплуатироваться до пятидесяти лет.
Технология бурения состоит в дроблении грунта путем воздействия снаряда, обладающего значительной массой. Снаряд поднимают на определенную высоту, и при его падении происходит разрушение грунта. Для удаления породы, подвергшейся разрушению, применяется желонка.
Бурение, происходящее таким образом, не требует промывки водой или бурильным раствором. Такая специфика технологии позволяет произвести точное вскрытие водоносного слоя, что обеспечивает максимальный дебит и эксплуатационный срок скважины.
Приспособление для данного метода
Стоимость буровых работ ударно-канатным способом значительна. Трудоемкость в этом случае существенно выше, чем при роторном методе. Помимо этого при выходе на последующие слои водоносного грунта необходимо использование обсадных колонн для изоляции более высоких горизонтов.
Технология ручного бурения скважин на воду
Шнековый способ бурения
Процесс производства буровых работ этим способом происходит с достаточно высокой скоростью. В его ходе одновременно ведутся работы по продавливанию и укладке стен скважины, что не допускает обрушения почвы. Скважина оборудуется бетонными или металлическими стенками.
Инструменты для работы
Основным инструментом является шнек для бурения, в качестве которого используется труба с навивкой из металлической ленты. Для осуществления технологических операций используется механизмы, оборудованные подвижным вращателем. Соединение его со шнеком происходит при помощи резьбы или за счет сопряжения элементов фигурного сечения. Максимальный шаг подачи составляет 15 м.
Конструктивно шнек выполняется полым и снабжается реверсивным замком и разными долотами.
Высококачественная сталь замков износоустойчива, что дает возможность уменьшить производственный цикл.
В случае ведения работ на грунте, имеющем повышенную мягкость и рыхлость, лопасти располагают под углом к забою 30-60 градусов. Буровые работы в плотных породах или на гальке и гравии производятся с расположением долота под прямым углом. Показатель твердости почвы определяет соответствующий угол.
В ходе бурения за счет трения рабочих частей долота и почвы происходит их значительный разогрев. Спиральная поверхность шнека способствуют перемещению отработанного грунта на поверхность.
Шнек для бурения скважин, имеющий центральный канал является наиболее эффективным. С его помощью происходит подача при помощи насоса воды или воздуха, что существенно снижает коэффициент трения. Применение этой технологии дает возможность заглубляться на уровень 50 м. При необходимости обустройства скважин большей глубины, шнековое бурение комбинируется с другими способами выполнения буровых работ.
Станки, служащие для выполнения этого вида работ, оборудуются литыми головками, элементами, производящими резание и хвостовиком. Нередко на лопастях производится наплавка специальными сплавами, обладающими высокой твердостью, или оснащаются техническими алмазами.
Шнековое бурение производится с глубиной, соответствующей габаритам штанги. Достигнув ее, происходит отключение станка и отсоединение штанги для ее извлечения и наращения еще одной штангой. После этого работы возобновляются.
Роторное бурение
Для осуществления буровых работ требуется применения фрезерных двух- или трехлопостных долот. Долото срезает породу, находясь под воздействием колонн. Этот инструмент применим при сооружении колодцев трубчатого типа с мягким грунтом. Для твердых пород следует использовать долота с алмазной рабочей поверхностью. Универсальным инструментом является шарошечное долото, которое может работать с различными по твердости видами пород.
Установка
В основу процесса бурения положена передача от двигателя вращения ротору. Начальный этап требует применения долота с большими размерами. Нагрузка, направленная вертикально, передается от бурового снаряда инструменту, который производит работу по срезанию и раскрашиванию грунта. При окончании работ, достигнув определенного участка, производят монтаж обсадной трубы. При проходке очередного участка применяется инструмент и труба с меньшим диаметром по сравнению с предшествующим участком.
В процессе
Бурение с обратной промывкой
Для удаления отработанной породы происходит подача воды самотеком. В процессе стекания по трубе и поверхности стенок ствола осуществляется вымывание измельченного грунта. Образующийся раствор из выработанной почвы и воды откачивают сквозь отверстие бурильного инструмента при помощи насоса или эрлифта. Жидкость, поднятая на поверхность, по трубе или лотку перемещается для очистки в специальную емкость. При подаче воды также происходит охлаждение инструмента. Глубина скважин при использовании этого способа достигает одного километра.
Бурение с прямой промывкой
В этом случае применяется глинистый раствор, который закачивают в шахту по буровым колоннам. В процессе данного мероприятия происходит вымывание выработанного грунта, его подъем на поверхность вместе с водой. После чего раствор передается на отстой в емкость.
Ударно-канатное бурение
В процессе работы
Для разрушения породы используется забивной стакан, который обладает существенной массой. С целью создания необходимого усилия для бурения, инструмент понимается на некоторую высоту, после чего опускается. При соприкосновении с грунтом происходит его забор полостью стакана, а при подъеме осуществляется удаление породы. Трудоемкость таких работ значительна, но при этом обслуживание такой установки возможно одним человеком. Подобная технология широко применяется в мягком грунте.
Конструкции буровых вышек для роторного и ударно-канатного бурения аналогичны. Она представляет собой треногу, которая имеет высоту больше длины стакана на 1,5 м. На вершине устройства зафиксирован блок лебедки. К тросу прикрепляется забивной стакан или ударная штанга. При применении стакана выемка грунта происходит за счет собственной массы. Использование штанги подразумевает дополнительное усилие при осуществлении забивания.
Стакан изготавливается из трубы с длиной 0,7-3 м, для выполнения режущей кромки которой применяется сталь высокой прочности. Кромку подвергают заточке внутрь стакана на конус. Если применяется ударная штанга, то ее конструкция выполняется из трубы, вверху которой приварена наковальня. В процессе погружения происходит заполнение стакана породой, а при подъеме через отверстие сбоку его очищают.
Орудие
В случае буровых работ в грунте, который обладает повышенной сыпучестью или влажностью, обычный забивной стакан заменяют желонкой. В ее конструкции предусмотрен клапан, который открывается в момент врезания в грунт и закрывается при его подъеме.
small-house.ru
Какими способами может делаться бурение скважин на воду?
Вода, как источник жизни человека и всего живого вокруг, является необходимым атрибутом любого загородного участка и дома. Когда нет возможности проложить водопровод, незаменимым решением для многих владельцев считается создание колодца или скважины.
Основным плюсом является постоянная подача воды, которая не зависит от профилактик коммунальных служб.
Рассмотрим технологию бурения скважин на воду. Существует несколько нюансов, которые необходимо учесть в процессе строительных работ. В результате ошибки вода в колодце окажется непригодной к употреблению.
Разновидности скважинных конструкций
Создать постоянное водоснабжение на участке можно с помощью одного из видов конструкций:
обустройство обычного колодца или абиссинского;
бурение скважины на песок или известняк;
создание артезианской скважины.
Среди преимуществ колодца выделяют легкость строительства и экономическую выгоду. В созданной емкости постоянно находится около 2 кубических метров мягкой воды. Недостатками конструкции считается возможное загрязнение, пересыхание воды и заиливание емкости без постоянной чистки. Во избежание этого роется абиссинский колодец глубинной до 12 метров, который способен долгое время обеспечивать загородный дом чистой водой.
Скважина на песок бывает глубинной от 15 до 30 метров и способна прослужить до 15 лет. Но она также как и колодец может заиливаться.
Артезианская скважина помогает добывать воду, которая находиться в пластах пористого известняка. Конструкция считается долговечной и способна обеспечивать большим количеством чистой воды до 60 лет. Чтобы получить жидкость необходимо использовать специальную буровую машину, но она не всегда может иметь доступ к участку. Кроме того, процедура считается весьма затратной.
Технология бурения скважины под воду
Технология бурения скважин на воду может осуществляться тремя способами, которые отличаются по стоимости и от вида требуемого оборудования:
шнековый;
ударно-канатный;
роторный.
При бурении скважин на воду, технология процесса крайне важна для определения стоимости работ, количества затраченного времени и вида оборудования.
Шнековое бурение
Шнековый вариант является простым и малозатратным. Часто его используют для бурения небольших по глубине емкостей.
Показано бурение шнековым способом
Оборудованием выступает Архимедов винт. С его помощью во время бурения грунт извлекается на поверхность. Так образовываются конструкции около 10 метров глубинной.
В этом способе главной проблемой может встать появление большого валуна, которого нет возможности обойти. Тогда потребуется начать обустройство конструкции в другом месте. Поэтому этот способ подходит только для мягких грунтов. Несмотря на простоту процесса, важно соблюдать все этапы и защитить скважину от попадания сточных вод. Такая технология бурения скважин вручную очень распространена среди частных специалистов, у которых есть винт, оснащенный электродвигателем.
Ударно-канатное бурение
Ударно-канатное бурение является многочасовым, но достаточно качественным процессом создания скважины.
Оборудованием выступает специальный тяжелый снаряд, который монтируется на вышку. Деталь быстро опускается на грунт и разрушает его. Вышка напоминает треногу, которую можно соорудить самостоятельно. Благодаря желонке, полученная разбитая порода убирается.
Оборудование можно сконструировать своими руками с помощью куска трубы. Применяя этот вариант бурения можно получить конструкцию, которая прослужит долго.
Кроме того, в этом способе не используется вода и раствор, что позволяет точно найти залежи воды. Этому способу бурения подвластен любой грунт, только занимает процесс много времени.
Из-за трудоемкости процесса увеличивается стоимость услуги. На сегодняшний момент данный способ не пользуется большой популярностью среди владельцев приусадебных участков.
Суть роторного метода

Процесс роторного бурения
Эффективным, но затратным считается роторный метод. Скважина создается с помощью бурильной колонны, которая способна пройти через любые скальные породы. Этот вариант является одним из самых популярных сегодня.
С помощью бурильного раствора, который заливают в скважину, вымывается грунт. Полученная жидкость забирается насосом наружу. Во время бурения необходимо изолировать поверхностные водоносные горизонты от попадания в чистые воды.
С помощью роторного способа создаются скважины практически любой глубины.
Рассмотрим пошагово процесс бурения скважин
Для полного понимания процесса, лучше разобрать несколько видов бурения скважин.
Во время ручного метода следует использовать лебедку, бур и обсадные трубы. Лебедку необходимо смонтировать над местом будущей скважины. Ее высота должна быть больше, чем длина бура на 1,5 метра.
На месте скважины лопатой выкапывается небольшое углубление. Бур ставится в углубление, делаются первые витки по часовой стрелке.
Совет: применение воды способствует облегчению бурения.
В процессе забуривания одному человеку, возможно, будет трудно. Лучше работать в паре. Через каждые 0,5 м бур поднимается и чистится от земли. При полном погружении оборудования в почву, его высоту увеличивают с помощью дополнительного колена.
Во время бурения желательно стараться поднимать большое количество грунта, чтобы сократить время работы. Для мягкого грунта необходимо установить обсадные трубы, чтобы песок не обсыпался, а грунтовые воды не засорялись. Детали устанавливаются друг на друга и закрепляются скобами.
Место крепления прячется с помощью нержавеющих полосок. Бурение осуществляется до водоупорного слоя, который следует после водоносного. Вначале вода будет грязная и для ее откачки понадобится насос. После откачивания нескольких литров появляется чистая жидкость.
Самая первая труба, которая опускается в скважину, должна обладать мелкой сеткой. Она будет служить фильтром. На поверхности труба закрывается кессоном, который защищает конструкцию от загрязнений. Если вода находиться на большой глубине, тут не обойтись без роторного бурения.
Технология бурения скважин на воду подробно показана в видео ниже.

Каждый вид бурения отличается стоимостью и видом оборудования. Поэтому перед началом работ следует выявить глубину залегания воды, определить размер бюджета и можно приступать к строительным работам. Если глубина залегания воды не превышает 10 метров, сделать скважину можно самостоятельно.
Надеемся, что статья была вам полезна. Будем благодарны, если поделитесь ею в социальных сетях.
kvarremontnik.ru
Технология бурения скважин на воду
Давайте рассмотрим технологию бурения скважин на воду, как сегодня выполняются такие работы, и каким образом эти знания могут помочь непрофессионалу.
Что нужно знать о скважинах
Технология бурения скважин
Конечно, было бы неразумно долгое время учиться, узнавая все тонкости создания скважин, для того, чтобы потом эту работу сделал кто-то другой, да и при личном участии в работах такой объем знаний не нужен. Тем не менее технологию бурения хотя бы в упрощенном виде знать нужно, потому что это будет защитой от ошибок, да и от обмана недобросовестными исполнителями.
Рассмотрим три основных способа бурения:
Шнековое.

Роторное.

Ударно-канатное.

Они различаются способами разрушения грунта в скважине, а также методами, извлечения породы. Это, конечно же, сказывается на стоимости работ, и на то, как будет выглядеть участок после каждого вида оборудования. Давайте остановимся на технологии более детально.
Шнековое бурение
Этот метод по праву считается самым дешевым и простым. Поэтому спрос на него более высокий, что сказалось на формировании бригад, представители которых будут настаивать именно на таком бурении, ведь в случае отказа они останутся без работы, так как другого оборудования, зачастую, не имеется.

Такая технология приемлема только для мягких пород грунта.

Для работ применяется малогабаритная буровая установка, доставить которую может небольшой грузовик. Собрав за четверть часа оборудование, бригада сразу приступает к работе. Шнек входит в грунт, и благодаря тому, что это своего рода винт, земля без проблем поднимается на поверхность его лопастями. Ландшафт остается практически нетронутым, и навести порядок после ухода бригады не составит труда, тем более, когда скважина менее 10 м. и работы выполнялись без бурового раствора.
Бурение роторным способом
Роторное бурение
Сейчас эта технология является самым распространенным способом устройства скважин на воду. Что она собой представляет? Используется специальная бурильная труба, внутри которой находится вращающийся вал с наконечником – долото. Именно этот наконечник погружается вглубь. Работает система при помощи гидравлической установки. Такой способ позволяет бурить практически любую породу даже на большой глубине.
Принцип работы такой буровой установки основан на разрушении буром слоя грунта внутри обсадных труб, и вымывании его из скважины бурильным раствором. С помощью такой технологии разрушаются даже фрагменты подземных скальных пород.

Для более качественного вскрытия водоносного горизонта и получения большей отдачи потребуется обратная промывка.

Уже через 2–3 недели после начала работ можно делать анализ артезианской воды, которой должно с избытком хватить для одного домовладения.
Однако, этот тспособ наиболее трудоемкий, и выполняется на более сложном оборудовании. По этой причине бурение скважин с использованием обратной промывки обычно обходится дорого. Такая установка имеет большую массу, поэтому размещается на платформе мощных грузовых автомобилей МАЗ, ЗИЛ и им подобных. Передвижение тяжелой техники по приусадебному участку очень изменит его вид.
Ударно-канатное бурение
Такая технология позволяет пробиться до водоносного слоя с большими усилиями. Хотя этот метод очень старый и не скоростной, тем не менее он остается самым качественным способом устройства скважины.
Суть этого метода заключается в том, что почва разрушается тяжелым снарядом, который падает с определенной высоты, и врезается в грунт. При вытягивании снаряда внутренняя полость его очищается, и процесс повторяется. Если грунт остался в скважине, то используется желонка, но, чаще всего они объединены в одном снаряде.

Работы проводятся до тех пор, пока в достаточной мере не откроется водяной слой.

Преимущество такого бурения в том, что происходит «сухое» операция, так как не применяется раствор. Это способствует более точному вскрытию водоносного горизонта и обеспечивает максимально возможный эффективный срок службы скважины более 50 лет.
Выбор технологии
Малогабаритная буровая установка
Очень часто наш выбор ограничен возможностью фирм, предоставляющих свои услуги, для которых время – деньги. То, на чем можно заработать и является передовыми технологиями, поэтому вы вряд ли найдете специалистов с канатно-буровой установкой. Скорее всего, вам предложат провести работу малогабаритной буровой установкой, или предложат роторное бурение, которое применяется в 8 случаях из 10.
Советуем прочитать:
Видео
kakpravilnosdelat.ru
