Бурение скважины на воду своими руками – Как пробурить скважину своими руками: бурим самостоятельно

Правильное бурение скважины на воду своими руками: схема и видео

Центральный водопровод — привилегия жителей городских центров. Даже на окраине мегаполиса сложно подключиться к коммуникациям. Или нужно потратить немалую сумму на прокладку труб, или доступ к благам цивилизации недоступен физически из-за дальности расположения коммунальных сетей.

Про обособленные поселки нечего и говорить. Единственный способ добыть воду — пробурить собственную скважину. Главное — найти подходящее место. Расскажем подробности об этом ответственном процессе, предоставим наглядные схемы и покажем тематическое видео.

Как найти воду на участке

Представляем народные, а потому весьма эффективные способы поиска воды на участке.

Способ 1. Обычный глиняный неглазурованный горшок объемом 1-1,5 литра заполняют смесью яри (сорт краски на основе ацетата меди), белого ладана (смола дерева), серы и овечьей шерсти в пропорциях

4:4:4:5.

Горшок герметично закрывается и взвешивается. Его нужно закопать в предполагаемом месте бурения скважины на глубину 30-35 см. Через сутки емкость снова отправляется на весы и, если масса горшка увеличилась, то вода рядом.

Вместо старинного рецепта впитывающего состава можно использовать силикагель.

Способ 2. Если рядом нет источников воды, нужно понаблюдать за выбранным местом для скважины. Вечерний туман над «пунктом назначения» говорит о том, что вода здесь есть. Чем туман гуще — тем ближе вода.

Способ 3. Геологоразведочное бурение даст результат, близкий к 100 %. Можно бурить вручную садовым буром на глубину 5-10

метров. Если присутствие воды в скважине очевидно, останется завершить работу по углублению.

Чем больше воды, тем вероятнее возможность обустройства скважины, а не колодца. Условная глубина бурения составляет 10-15 м. Место для скважины нужно выбирать не ближе 30 м от загрязненных участков. Это может быть также и артезианская скважина, то есть подземный напорный источник.

Технология бурения скважины на воду

Ручное бурение использует ударно-канатный и роторный методы или абиссинский колодец. Самое простое — бурение роторным способом. Необходимые инструменты и материалы:

• Бур.

• Бурильные штанги.

• Лебедка.

• Бурильная вышка.

• Обсадочные трубы.

Лебедкой на вышке поднимают и вынимают из скважины бур со штангами (бурильная колонна). При неглубоком залегании воды можно доставать бур вручную при помощи блока на лебедке. Также вместо лебедки можно построить обычный ворот (как на колодцах). Бурильная вышка делается в виде треножника из подручных материалов.

Бурильные штанги — это трубы на резьбовом или шпоночном соединении. К нижней штанге крепится бур. Типы буров: спиральный или ложковый.

Бур-ложка (ложковый бур)

Бур-ложка (ложковый бур) — металлический цилиндр со спиральной или продольной нарезкой. Его ось эксцентрична относительно центра штанги. То есть ось вращения штанги и нижнего сверла должны совпадать, а у «ложки» она смещена на

10-15 миллиметров.

Таким образом, инструмент проделывает скважину диаметром больше собственного. Это позволяет буру свободно перемещаться в обсадных трубах, которые можно опускать прямо в процессе заглубления.

Длина бура-ложки — 700 мм, диаметр подбирается под габариты скважины.

На видео приведен пример самостоятельного изготовления инструмента:

Самодельный бур-ложка делается из обычной толстостенной трубы с закалкой. Его можно использовать для бурения в мокром песке, суглинке, черноземе, глиноземе, и так далее.

Бур спирального типа (змеевиковый)

Бур спирального типа (змеевиковый бур) делается из скрученной металлической полосы инструментальной стали и напоминает сверло. Нижний конец инструмента оснащен режущей кромкой, шаг его спирали равен диаметру. Можно использовать для бурения в глине и в глиняных грунтах с гравийным наполнением.

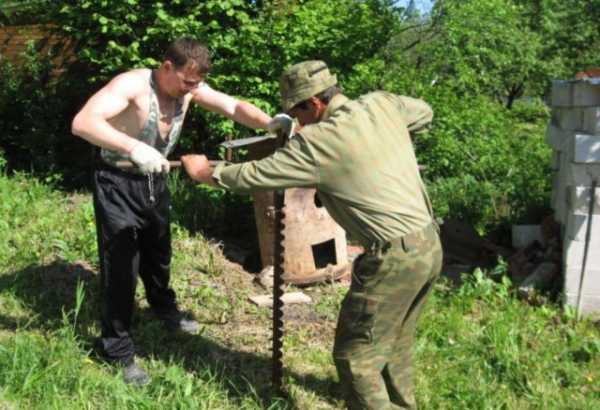

Процесс бурения

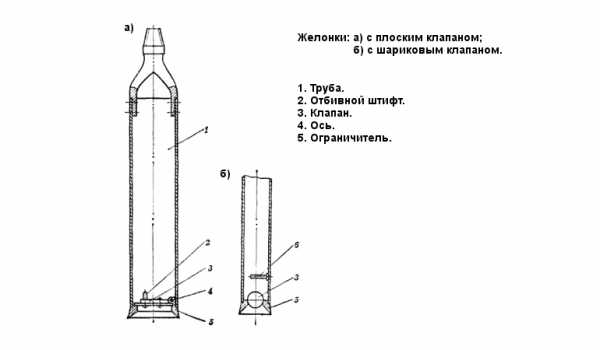

Для удаления жидкой грязи из скважины используют желонку. Ее клапан при подъеме закрывается и задерживает «ил».

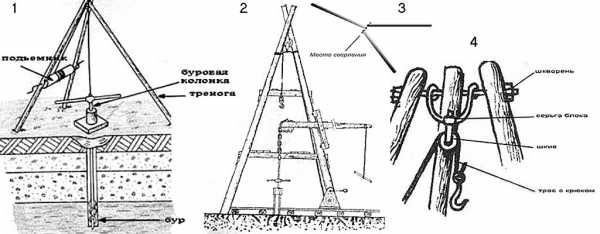

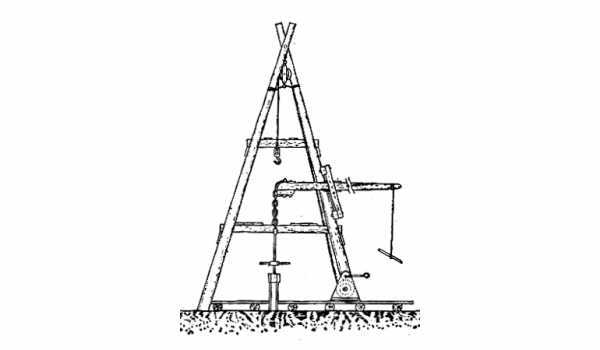

Над будущей скважиной устанавливается вышка высотой больше длины штанги. На первом этапе бурильная колонна включает в себя одну штангу и бур. После каждых 600-700 мм колонну нужно доставать и очищать от земли. По мере движения длина бурильной колонны увеличивается присоединением дополнительной штанги.

Такие необходимые операции, как подъем колонны, разборка штанги, ее сборка и обратный спуск занимают много времени. Поэтому необходимо захватывать буром максимальное количество почвы. Если бурение ведется в сыпучем грунте, то он будет опадать со стенок скважины вниз. Поэтому в «колодец» следует опускать обсадные трубы, но не до самого дна, а на расстоянии 0,5-1 метр от него.

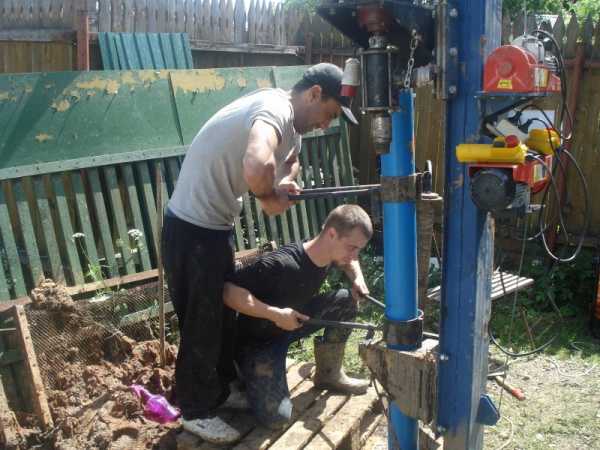

На видео в подробностях показан процесс механизированного бурения скважины:

По мере заглубления обсадные трубы опускаются еще ниже. Бурение продолжается до водоупорного слоя. Пройти водоносный слой полностью необходимо, чтобы вода в скважину поступала в максимальном объеме (очень наглядно этот момент представлен на

видео в конце статьи).

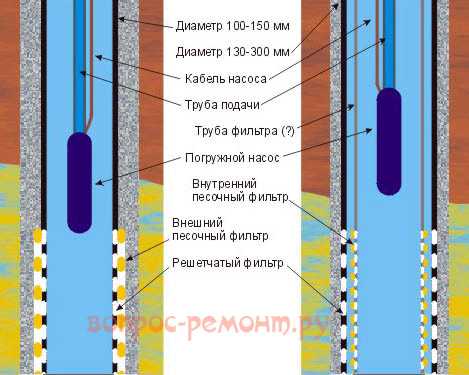

На дно скважины опускается фильтр из мелкой металлической сетки. Также фильтром служит нижняя часть обсадных труб, в стенках которых сверлятся отверстия. Перед установкой фильтра на дно скважины нужно засыпать 30-50 сантиметров крупного песка или мелкого гравия. Вода подается в дом по водопроводу с помощью насоса, поэтому необходимо подвести кабель и металлопластиковые трубы.

Пробурить скважину глубиной больше 20 метров ручным способом будет очень сложно.

Любая готовая скважина на воду, обслуживание которой проводится в достаточном объеме, будет служить десятки лет. Обслуживание — это проверка крепежа, смазка и регулировка деталей насоса,

электротехнические работы и так далее. Обычно «техосмотр» проходит на месте, не требуя демонтажа оборудования.

Также необходимо провести утепление скважины, а точнее ее верхней части.

Такие материалы, как полистирол (пенопласт), минеральная или стекловата лучше использовать, если грунтовые воды расположены близко, а также при глубоком промерзании почвы.

Слой утеплителя желательно делать толщиной 35-50 сантиметров.

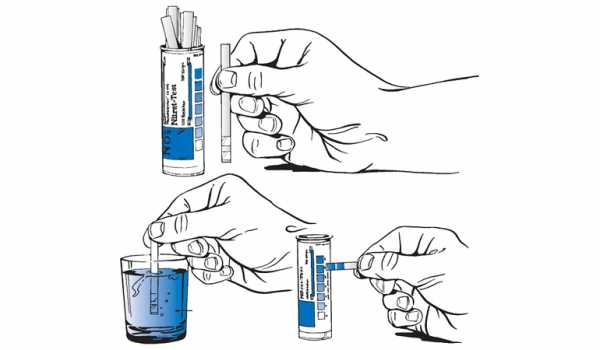

Как провести анализ качества воды

Питьевая вода стандартизируется по нормам Всемирной организации здравоохранения (ВОЗ). Ознакомиться с ними можно в «Руководстве по обеспечению качества питьевой воды».

Очищение воды из скважины проводится в специальных лабораториях после определения присутствия примесей в процентном соотношении. Анализ нужно проводить регулярно, так как состав может меняться из-за сезонных и даже суточных колебаний. На основе полученных результатов, скважина на воду очищается наиболее подходящим способом.

Очистка воды из скважины

Универсальная система очистки воды из скважины — обратный осмос. Удаляются сразу несколько видов примесей, обеспечивается высокое качество жидкости. Поэтому для полного избавления от железа, гуминовых соединений, вирусов и бактерий можно использовать только эту систему.

После лабораторных анализов нужно обратиться к специалистам, которые подберут наиболее эффективную систему очистки.

Существуют такие типы фильтров для воды:

• Тип «кувшин». Содержит активированный уголь, который частично уменьшает количество загрязняющих примесей в воде. «Кувшин» не может удалить

  большое количество неорганических, органических примесей и бактерии. Вода фильтруется медленно. Через месяц нужно менять картридж.

• Угольный. Содержит активированный уголь, который хорошо очищает воду от хлора. Из-за возможного перерыва в работе водоснабжения, картридж часто засоряется, поэтому вода по составу может стать токсичной вдвойне. Не уменьшает количество бактерий, вирусов и неорганических примесей.

• Керамический. Способствует очищению воды только от «мусора» крупных фракций. Органические и неорганические вещества, вирусы и бактерии не задерживаются. Кроме того, фильтр быстро забивается грязью. Поэтому ему требуется частая очистка и дезинфекция.

• С обратным осмосом. Намного понижает содержание вредных и токсичных примесей в воде. Механические барьеры и мембрана очищают жидкость почти идеально, но теряются полезные минералы и возникает эффект дистилляции. Поэтому к фильтру нужно подключать минерализатор. Не уничтожает бактерии и вирусы.

• Метод коагуляции. При добавлении коагулянтов вода разделяется на 3 слоя. В верхнем собираются легкие примеси, в нижнем — токсины в виде осадка. Средний слой — питьевой. Требуется специальное оборудование. В домашних условиях процесс опасен, поскольку в воду могут попасть токсичные вещества из других слоев.

В завершении материала предлагаем посмотреть видео, на котором представлены работы по бурению:







Распродажа (-55%):

bydom.ru

лучшие способы, особенности и технологии

Самым доступным и простым источником водоснабжения для частного дома, дачи или бани является скважина на воду.

Чтобы обеспечить земельный участок чистой водой, потребуется предварительная подготовка: анализ основных параметров грунта, расчет глубины залегания водоносных горизонтов, выбор подходящего варианта обустройства водозаборной точки. На основании полученных данных определяется эффективный способ забоя и выполняется бурение скважин на воду.

При этом обустроить скважину самостоятельно доступно любому владельцу участка, главное – грамотно применить технологию бурения.

Содержание статьи

Можно ли самому бурить скважину на воду

Бурение водяных скважин – трудоемкий и ответственный процесс, требующий правильного подхода к применению современных методов бурения. Основной комплекс работ можно выполнить самостоятельно с минимальным набором оборудования, не привлекая сторонних подрядчиков.

Это позволит сэкономить на профессиональном бурении и аренде специализированного оборудования. Важной статьей расходов на обустройство скважины станет проведение основных расчетов и сбор аналитических данных по состоянию грунта и расположению водоносного горизонта.

Самый популярный тип гидросооружения, которое можно обустроить самостоятельно, – скважина на воду с глубиной обсадки до 35 метров. Конструктивно она представлена трубой, которая устанавливается в шахту и оснащается фильтром для донной очистки воды.

Для самостоятельной разработки водозаборной точки специалисты рекомендуют выбирать метод шнекового бурения с применением электрической или бензиновой буровой установки. Это значительно упрощает сам процесс и сокращает временные затраты на обустройство скважины.

Правильный выбор места для разработки скважины

Как бурят скважину на воду? Все начинается с выбора подходящего места для обустройства водозаборной точки. Для определения водного источника на земельном участке рекомендуется учитывать такие признаки:

1. Скопление растительности, которая предпочитает высокую влажность почвы в определенных зонах.
2. Скопление мелких насекомых, а также отдых домашних животных – котов и собак – в местах пролегания водоносного слоя.
3. Возникновение влажного тумана и росы в вечернее и утреннее время. В зимний период появление проталин.

Вышеперечисленные признаки обнаружения водоносного горизонта считаются косвенными, поэтому для получения более точных результатов рекомендуется провести основные геологические изыскания.

Специалисты помогут определить глубину прохождения водоносных горизонтов и предоставят аналитические данные о состоянии грунта на земельном участке.

Разновидности скважин под воду

Существует несколько видов скважин для организации системы водоснабжения, которые зависят от уровня прохождения водоносных слоев.

• Скважины на песок. Самый распространенный вариант гидросооружений, который отличается дешевизной и доступностью проведения работ. Конструктивно подобная скважина представлена обсадной колонной, оснащенной фильтром донной очистки. Водный дебет источника может составлять от 6 до 950 кубических метров в сутки. Скважина в песчанике обустраивается на глубину от 5 до 11 метров (при автоматическом бурении – до 25 метров). Срок службы гидросооружения – от 8 до 16 лет.
• Скважины на известняк (артезианские). Самый трудоемкий и дорогостоящий вариант обустройства сооружений для подачи воды, который предусматривает обязательное наличие проектной документации и разрешения на проведение бурения. Конструкция скважины представлена двумя колоннами – обсадной и водяной. Труба для обсадки монтируется в обычный грунт, водная – в известняковые залежи, при этом подача воды осуществляется под высоким давлением. Водный дебет сооружения составляет от 8 до 42 кубических метров в час, в расчет берется диаметр трубы. Максимальная глубина прокладки обсадки достигает 300 метров. Срок службы сооружения – до 45 лет.
• Скважины-иглы (абиссинские колодцы). Обустраиваются в подвижных грунтах с высоким содержанием песка и щебня, обладают невысоким водным дебетом – до 3 кубических метров в час. Максимальная глубина прокладки не превышает 12 метров. Скважина не подлежит ремонту и восстановлению, склонна к быстрому высыханию и заиливанию.

Поскольку предусматривается бурение скважины своими руками, далее будут рассмотрены самые доступные технологии для самостоятельного освоения.

Основные технологии обустройства водоносных скважин

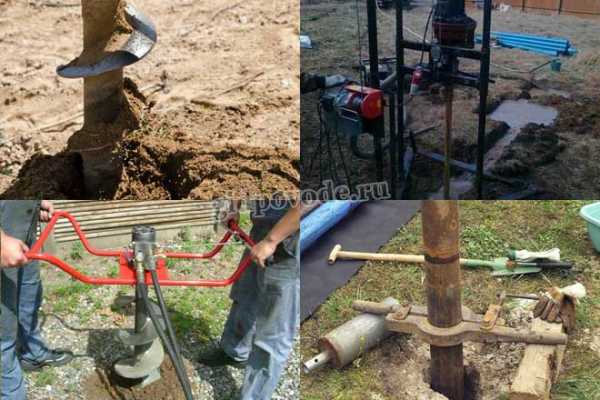

Самостоятельно пробурить скважину под воду можно с применением следующих доступных технологий:

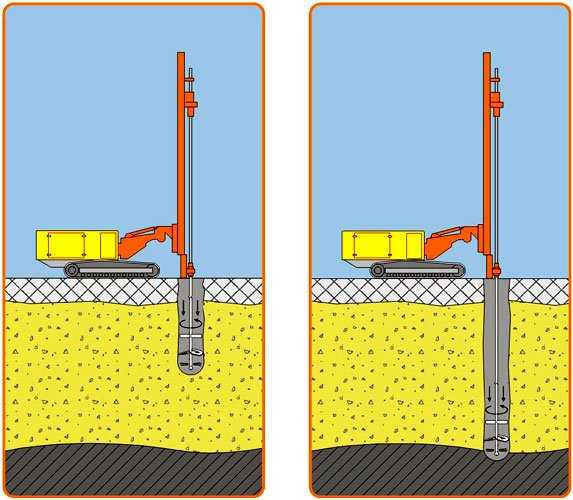

Шнековая технология бурения

Самый простой и доступный способ обустройства скважинного канала при помощи буровой установки. Применяется в подвижных сыпучих грунтах – глинистых, суглинистых и влажных супесях.

Бур, оснащенный вращающимися лопастями (шнек), вводится в мягкие пласты почвы. При прохождении метрового участка установка поднимает на поверхность часть изъятой грунтовой смеси (шлам). По мере углубления в землю буровая штанга удлиняется за счет дополнительных звеньев. Вращение шнека обеспечивается ручным способом или при помощи электропривода.

Технология является наиболее производительной и эффективной. Она позволяет выполнять весь комплекс работ вручную без оборудования или при помощи самодельных малогабаритных буровых установок – буровой треноги и подъемного механизма. Подобные конструкции обеспечивают легкое прохождение грунта и подъем массы на поверхность.

Шнековый способ бурения рекомендуется использовать для обустройства небольших малопроизводительных скважин. Несмотря на массу преимуществ, имеются у него и серьезные недостатки:

• невозможность прохождения твердых пород;
• необходимость частой очистки бура от грунта;
• сложность прохождения плывуна и разжиженных участков;
• длительность проведения работ.

Колонковая технология бурения

Принцип работы бурового оборудования схож с предыдущим, отличие заключается в конструкции режущей части бура. Бур представляет собой цилиндрическое пустотелое устройство, оснащенное напайками для прохождения пород различной плотности. Шлам собирается внутри в цилиндре и удаляется из него каждый раз при подъеме на поверхность.

Подобная технология применяется на участках с различными типами грунта и позволяет обустроить скважину нужного диаметра.

Колонковое бурение редко используется для самостоятельной разработки скважинного канала, поскольку предусматривает привлечение дорогостоящего специализированного оборудования, которое обеспечивает равномерную нагрузку на буровую установку.

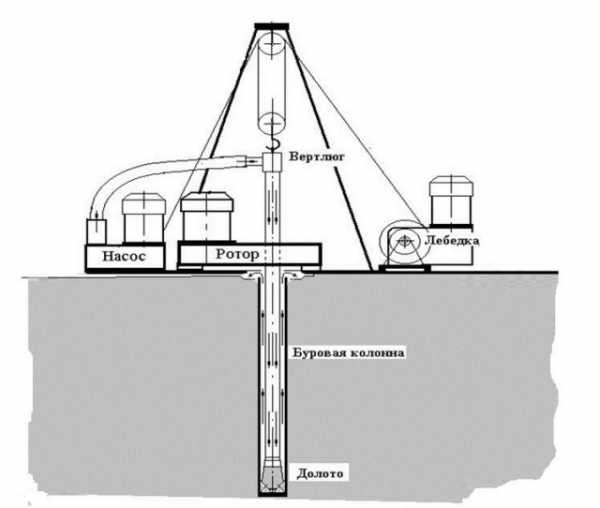

Роторная гидравлическая технология бурения

В процессе бурения осуществляется беспрерывная подача промывочной жидкости под давлением. Она предназначается для вымывания шлама и очищения установки для бурения.

Предусмотрено два способа подачи жидкости:

• Прямая промывка – когда вода подается в колонну и со шламом выводится в пространство между трубой и колонной.
• Обратная промывка – жидкость поступает в скважинную колонну из затрубного пространства, после чего выводится на поверхность.

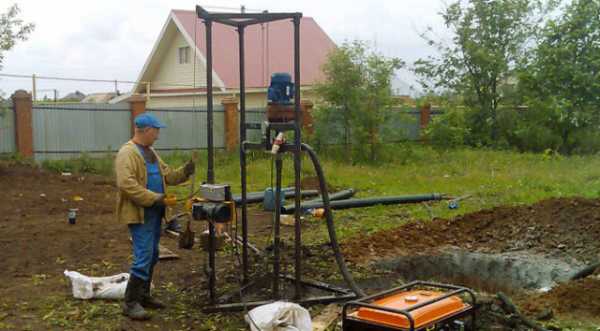

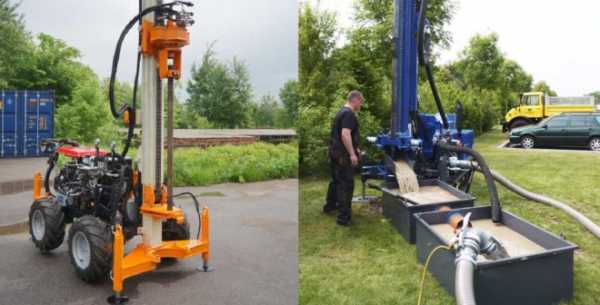

Для бурения скважины применяются МГБУ с гидравликой, обеспечивающие прямой способ промывки колонны.

Подобная технология эффективна для обустройства скважин, глубина которых превышает 10 метров.

Технология ударно-канатного бурения

Подобная технология бурения скважины отличается сложностью и трудоемкостью реализации, но при этом остается самой практичной и надежной.

Проходка выполняется за счет последовательных толчков бурильной цилиндрической установки при смене положения вверх-вниз. Грунтовая смесь попадает в цилиндрическую полость и поднимается на поверхность.

Преимуществом подобного способа бурения является возможность прохождения различных типов грунтов, при этом не требуется удлинение бура на глубине. К тому же подобное оборудование можно изготовить самостоятельно из подручных средств.

Для подъема бурового цилиндра может быть использован механический или электрический механизм.

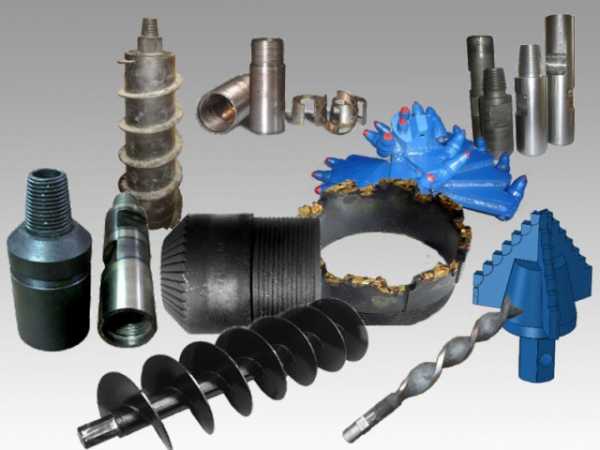

Разновидности бурового инструмента

Основным рабочим инструментом для бурения скважины и подъема грунта является бур. Для различных способов бурения применяются:

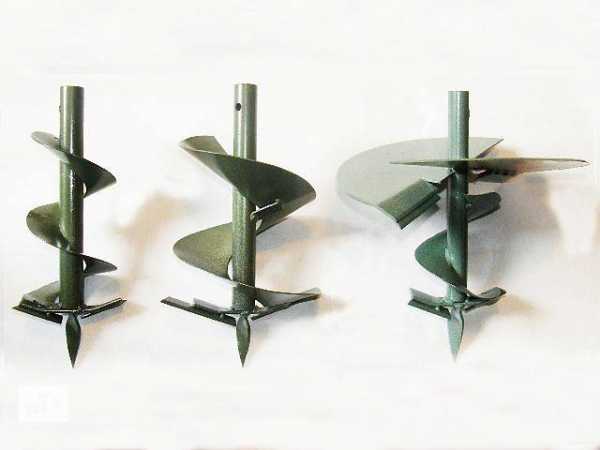

1. Шнек, или змеевик, применяется для роторной бурильной установки при прохождении грунтов средней плотности – суглинков, супесей, глины и земли. Оснащается металлической насадкой с заточенными кромками, выполняющими сверление грунта.
2. Стакан, или снаряд Шитца, применяется для вязких и плотных грунтов в канатно-ударных буровых установках.
3. Ложка используется для сыпучих и подвижных грунтов – песчаных, щебеночных. Способ бурения – вращательный и ударно-вращательный.
4. Желонка применяется для очистки скважинного канала от полужидких и сыпучих грунтовых смесей, оставшихся после прохождения долота. Предназначается для канатно-бурильной установки.
5. Долото используется для прохождения твердых и каменистых пород. Представляет собой специальную пластину с округленными гранями калибром, равным внутреннему диаметру обсадной колонны минус 5 мм. Предназначается для канатно-ударного способа бурения.

Режущие элементы буров изготавливаются из закаленных стальных листов толщиной 3–5 мм.

Особенности обсадки скважины

Любая скважина для воды предусматривает обязательную установку обсадки. Для этого используются металлические, пластиковые или асбестоцементные трубы.

Обсадка скважины предназначена для выполнения следующих функций:

• предотвращения осыпания грунта при разработке скважинного канала;
• предупреждения засорения и заиливания дна сооружения;
• недопущения попадания загрязненной жидкости из верхних слоев почвы, а также талых или дождевых вод.

Монтаж трубы для обсадки осуществляется на этапе бурения или обустройства скважины.

После завершения проходки на скважинное дно выполняется установка обсадной трубы, на конце которой имеется донный фильтр, оснащенный мелкоячеистой сеткой для удаления сторонних примесей из воды. Чтобы предотвратить возможное проседание трубы, ее надежно фиксируют хомутами.

Далее выполняются монтаж следующей трубы аналогичным способом и соединение с предыдущим элементом. Излишки грунта удаляются желонкой. В верхней части конструкции над землей устанавливается оголовок для защиты скважины от возможных загрязнений.

После завершения монтажа обсадки выполняются раскачка скважины и её обустройство, а также подсоединение к водопроводной системе.

Пошаговая инструкция по разработке скважины на воду

Теперь разберемся как сделать скважину в песчаном грунте с использованием малогабаритной техники.

Разработка нового гидросооружения начинается с подготовки рабочего проекта. Чтобы не допустить серьезных ошибок в проектировании, эту работу лучше поручить специалистам.

Далее выбирается место под разработку скважины на основании геологических изысканий. Когда план бурения составлен, можно приступать к основному процессу.

Технология самостоятельного бурения предусматривает следующие этапы:

1. Нанесение разметки на выделенную зону под бурение скважины.
2. Выкапывание по готовой разметке шурфа размером 150 × 150 см для погружения бурильного инструмента – желонки, шнека или бура. Шурф представляет собой специальное углубление в грунте, которое предназначено для разработки скважинного канала.
3. Установка рабочего инструмента.
4. Осуществление бурения с учетом выбранного способа.
5. После завершения проходки монтаж фильтровой установки – конструкции, которая состоит из донного фильтра, отстойника и подающей трубы.
6. Засыпка затрубного пространства песчано-щебеночной смесью. Это позволит закрепить обсадку в скважинном канале.
7. Герметизация верхней части трубы и заполнение полости водой при помощи насоса для прочистки фильтра.
8. Откачка жидкости из скважины желонкой или шнековым насосом.

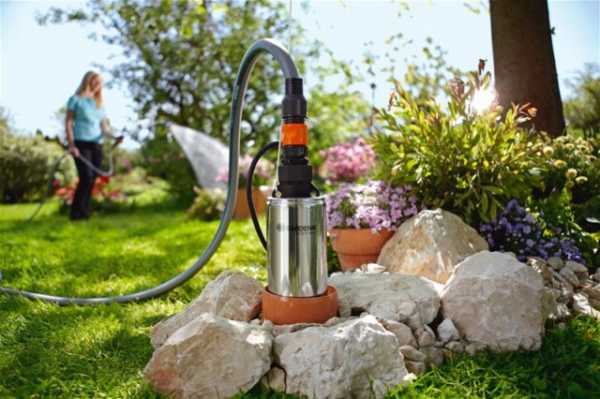

9. После полной прочистки гидросооружения и водоносного слоя спуск насосного оборудования в обсадку при помощи металлического троса.
10. Подключение шланга и водопроводной трубы к насосному оборудованию.
11. Монтаж вентиля на трубе для регулировки напора воды.
12. Установка гидроизоляции надземной части обсадной трубы для защиты от повышенной влажности и перепадов температур.

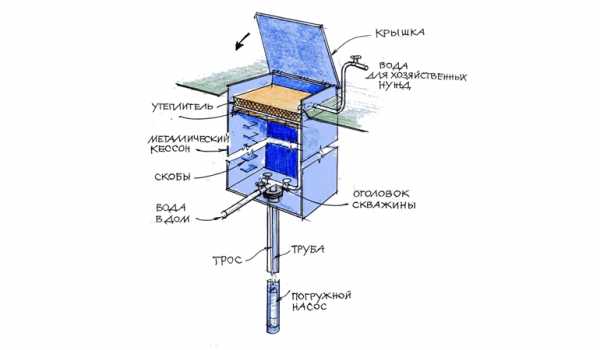

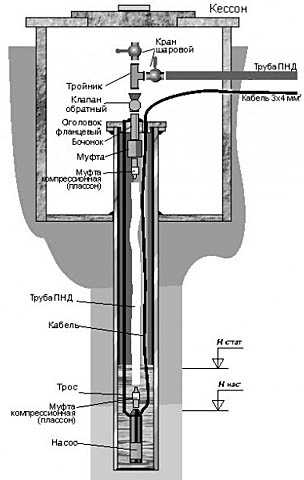

13. Монтаж на скважинном устье кессона с фиксацией на оголовок.
14. Прокладка водопроводных труб от дома в земляных траншеях.
15. Выполнение наружной обсыпки кессона землей и обустройство бетонной отмостки.

Это общая схема того, как самому можно осуществить бурение водоносной скважины для организации автономного водоснабжения.

При самостоятельном проведении работ главное – не спешить и соблюдать все основные этапы технологического процесса разработки скважины. При этом не стоит забывать, что применение качественных и долговечных комплектующих (насосного оборудования, фильтра и труб) является гарантией надежной и безопасной эксплуатации скважины.

gidpovode.ru

Бурение скважины на воду своими руками: все этапы

Содержание

1. Куда бурить?
2. Важные обстоятельства
3. Виды скважин
4. Способы бурения
5. Буровой инструмент
6. Как бурят?
7. Раскачка
8. Фильтр
9. Обустройство и автоматика
10. Послесловие

Бурение скважины на воду – сложный и тяжелый, но интересный и увлекательный труд. И, на сегодняшний день, самый доступный способ наладить независимое водоснабжение: при нынешней стоимости питьевой воды затраты на самостоятельную проходку, оборудование и обустройство скважины окупаются менее чем за год. Если, разумеется, не возить к речке бочку на тачке, рискуя крепко слечь с чем-то таким, от чего у врачей глаза над масками округлятся.

Земля и вода в ней – сложная природная система. Поэтому пошаговых инструкций и поэтапных руководств по буровому делу нет смысла давать: все равно в глубине что-то да окажется нет так. Однако горняки давно уже научились преодолевать почти любые неожиданности подземного мира. И в данной статье на основе этого опыта даются сведения, необходимые начинающему буровику для того, чтобы если не первая, то вторая скважина своими руками дала воду в нужном количестве хорошего качества.

Куда бурить?

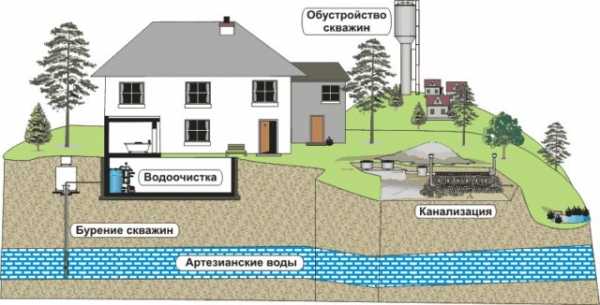

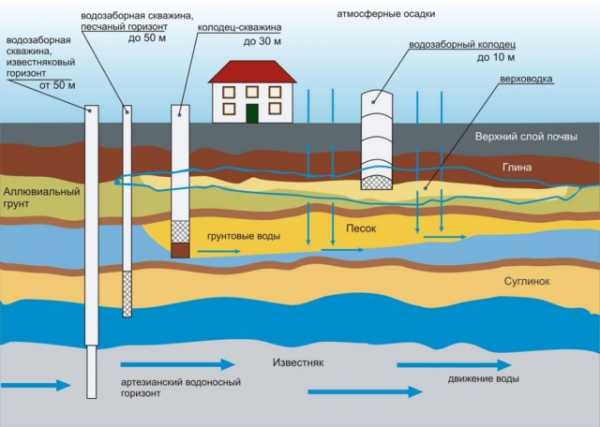

Общая схема формирования водоносных пластов в природе показана на рис. Верховодка питается преимущественно осадками, залегает в пределах примерно 0-10 м. Верховые воды могут быть пригодны для питья без глубокой обработки (кипячение, фильтрация через шунгит) лишь в отдельных случаях и при условии регулярной проверки проб в органах санитарного надзора. Тогда, и для технических целей, верховодку берут колодцем; дебет скважины в таких условиях будет мал и очень нестабилен.

Формирование и виды водоносных пластов

Скважина для воды своими силами бурится в межпластовые воды; выделено красным на рис. Артезианскую скважину, дающую воду наилучшего качества очень долгое время, забурить самостоятельно невозможно, даже если есть в распоряжении подробная геологическая карта местности: глубина залегания, как правило, более 50 м и лишь в исключительных случаях пласт поднимается до 30 м. Кроме того, самостоятельная разработка и добыча артезианских вод категорически, до уголовной ответственности, запрещена – это ценный природный ресурс.

Чаще всего пробурить скважину своими силами удается в безнапорный пласт – пропитанный водой песок на глиняной подстилке. Такие скважины и называют скважинами на песок, хотя безнапорный водоносный слой может быть гравелистым, галечниковым и др. Безнапорные воды залегают примерно в 5-20 м от поверхности. Вода из них чаще всего питьевая, но только по результатам проверки и после раскачки скважины, см. далее. Дебет невелик, 2 куб. м/сутки считается великолепным, и несколько колеблется в пределах года. Обязательна отфильтровка песка, что усложняет конструкцию и эксплуатацию скважины, см. далее. Отсутствие напора ужесточает требования к насосу и всему водопроводу.

Напорные пласты лежат уже глубже, в диапазоне около 7-50 м. Водоносный пласт в таком случае представляет собой плотные водоупорные трещиноватые породы – суглинок, известняк – или рыхлые, гравийно-галечниковые отложения. Вода наилучшего качества получается из известняков, и скважины такие служат дольше. Поэтому скважины водоснабжения из напорных слоев называют скважинами на известняк. Собственный напор в пласте может поднимать воду почти до поверхности, что намного упрощает обустройство скважины и всю систему водоснабжения. Дебет большой, до 5 куб. м/сут, и стабильный. Песочный фильтр чаще всего не нужен. Как правило, первая же проба воды анализ проходит «на ура».

Примечание: а как узнать, какой пласт в данном месте есть и доступен? Методы поиска воды для бурения скважины в общем те же, что и при строительстве колодца. В Средней Полосе РФ безнапорную воду почти всегда можно найти в пределах первых 20 метров глубины.

Важные обстоятельства

Суффозионные проседания почвы

Первое: массовый неконтролируемый забор безнапорных вод может привести к т. наз. суффозии грунта, вследствие которой внезапно и непредсказуемо возникают его провалы, см. рис.

Второе: критическая глубина самостоятельного бурения на равнинной местности в РФ составляет 20 м. Глубже – стоимость заказной скважины под ключ оказывается меньше прямых и косвенных затрат на «самобур». Вдобавок вероятность неудачи приближается к 100%

Третье: срок эксплуатации скважины сильно зависит от регулярности водозабора из нее. Если брать воды понемногу по мере расходования, то скважина на песок прослужит около 15 лет, а на известняк до 50 лет и более. Если же периодически выкачивать все сразу или, наоборот, брать эпизодически, то скважина иссякнет через 3-7 лет. Ремонт же и повторная раскачка скважины дело настолько сложное и дорогое, что проще забурить новую. Если вас это обстоятельство удивляет, учтите – ремонтируют-то не трубу в земле, а водоносный пласт.

Исходя из этого, уже можно посоветовать: обнаружив безнапорную воду не глубже 12-15 м, не торопитесь радоваться, лучше пробуриться еще насколько возможно, чтобы выйти на известняк. А лучше всего не полениться и произвести разведочное бурение скважиной-иглой, см. далее. Сделать скважину-иглу возможно буквально за выходные, сложного и дорогого оборудования не требуется. И она же может быть временным источником водоснабжения, пока вы не определитесь по времени, деньгам и пр. с постоянным.

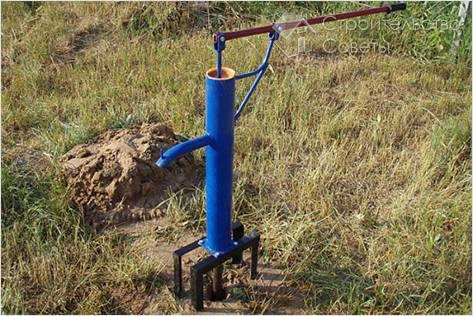

Примечание: скважину-иглу на воду называют абиссинским колодцем (подробнее по ссылке). Пробить его можно буквально из подвала дома, как в ролике ниже:

Видео: абиссинский колодец в доме

Колодец или скважина?

Сухое бурение, кроме ударного без обсадки, бывает только прерывистым, т.е. бур приходится то опускать в ствол, то извлекать из него, чтобы выбрать породу из бура. В профессиональном гидробурении размельченная порода выносится отработанным буровым раствором, но любителю нужно твердо знать: пройти за 1 цикл бурения ствол на глубину, большую длины рабочей части инструмента, нельзя. Даже если бурить шнеком (см, далее), его нужно поднимать и вытряхивать породу из витков максимум через 1-1,5 м проходки, иначе дорогой инструмент придется отдать земле.

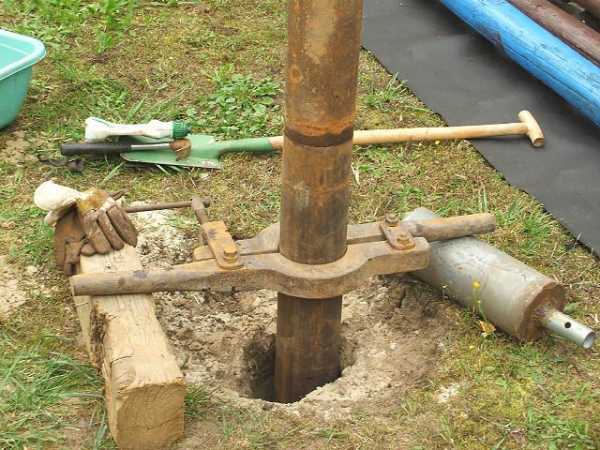

Установка обсадки

Удержание обсадной трубы от самопроизвольного осаживания

У внимательного читателя, возможно, уже возник вопрос: а как ставят в ствол обсадку? Или, как поднимают/опускают бур, который, по идее, должен быть шире ее? В профессиональном бурении – разными способами. Самый старый иллюстрирует рис. справа: ось вращения инструмента смещают относительно его продольной оси (обведено красным), а режущую часть выполняют несимметричной. Шейку бура делают конической. Все это, разумеется тщательнейшим образом просчитывается. Тогда в работе бур описывает окружность, выходящую за обсадку, а при подъеме его шейка скользит по ее краю и бур проскальзывает в трубу. Это требует мощного точного привода буровой колонны и ее надежного центрирования в обсадной трубе. По мере заглубления обсадку наращивают сверху. Любителям сложная спецтехника недоступна, поэтому устанавливать обсадные трубы им возможно следующими способами:

• Бурят «голый», без обсадки, ствол на полную глубину буром большего, чем обсадная труба, диаметра, а затем опускают в него обсадные трубы. Чтобы вся колонна не ухнула вниз, пользуются 2-мя бурильными воротами: одним удерживают уже ушедшую в скважину трубу, см. рис. справа, а второй устанавливают на новую, прежде чем снять первый. Только тогда колонну осаживают в ствол, если сама уже не идет. Этот способ нередко используется любителями на достаточно плотных, адгезирующих (прилипчивых) и связных (не сыпучих) грунтах на глубину до 10 м, но сколько скважин при этом обрушилось, сколько буров и обсадки было потеряно – статистики нет.
• Бур берут меньшего диаметра, а нижнюю обсадную трубу делают с расходящимися заточенными зубьями (коронкой) или снабжают режущей юбкой. Забурившись на 1 цикл, бур полнимают, а трубу принудительно осаживают; коронка или юбка срезают излишки грунта. Этот способ замедляет бурение, т.к., прежде чем начать новый цикл, нужно желонкой (см. ниже) выбрать осыпавшийся грунт, но надежнее, облегчает гравийную засыпку затрубного пространства и позволяет применить наружный песочный фильтр, см. далее.

Буровой инструмент

Теперь посмотрим, каким буром какой грунт и каким способом нужно бурить, см. рис. справа:

Буровой инструмент для ручного бурения

1. Шнековый бур, или просто шнек – для роторного бурения связных однородных грунтов обычной плотности; попросту – для земли, суглинков, слегка влажных супесей, мягких глин. В отличие от садового бура бур-шнек двухзаходный, иначе асимметрия усилия сопротивления грунта уведет бур в сторону и он застрянет;
2. Бур-стакан, или буровой снаряд Шитца – для связных, но вязких, сильно облипающих грунтов, в которых шнек застревает. Бурение – канатно-ударное;
3. Ложковый бур – для сыпучих и рыхлых грунтов, которые не держатся в витках шнека и в стакане. Бурение – ударно-вращательное или вращательное;
4. Желонка – для чистки ствола от осыпавшегося грунта, ила, и т.п. очень сыпучей или плывущей мягкой полужидкой породы. Бурение – канатно-ударное;
5.

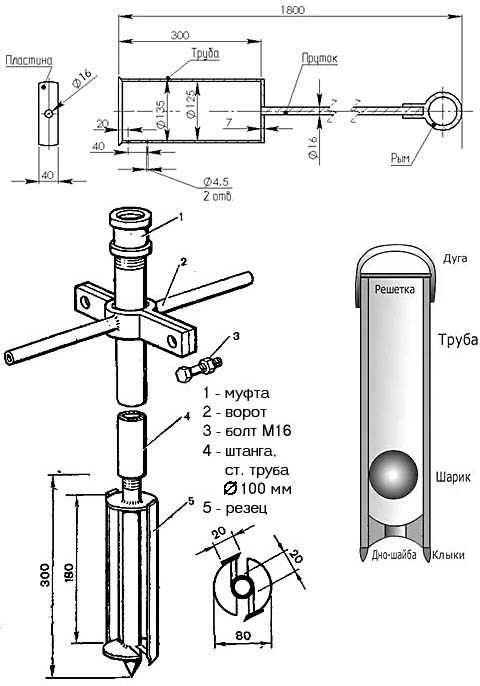

   Чертежи самодельных буров для скважин

   Как говорится, тьфу-тьфу-тьфу через левое плечо, и упаси боже, чтобы вам не понадобилось – буровое долото для разбивания валунов. Поперечное сечение – пластина с закругленным гранями. Калибр – внутренний диаметр обсадки минус 3-5 мм. Бурение – ударное штангой.

Режушие кромки всех буров выполняются из закаленной стали. Чертежи самодельных бура-стакана, аналога ложкового бура (режущие лопасти устанавливаются пропеллером под углом 3-10 градусов) и схема желонки показаны на след. рис. справа. Внешние диаметры всех этих буров можно менять смотря по калибру скважины.

Как бурят?

Мобильные буровые установки, позволяющие забуриться прямо «с земли», вроде той, что на рис. слева,

Мобильная буровая установка

в аренду, увы, не сдаются: управление ими требует профессиональной подготовки а самый факт владения, пусть и временного – лицензии на буровые работы. Поэтому начинать нам придется по старинке, по-горщицки – с самодельного копра, если только не бьется бабой скважина-игла.

Копёр

Простейший копёр – тренога из бревен или стальных труб в виде равностронней трехгранной пирамиды – тетраэдра, поз. 1 на рис. ниже. Такая конструкция очень прочна и жестка при минимальном расходе материала. Высота тетраэдра равна 0,8165 длины его ребра, т.е. из обычных 6-м бревен с учетом заглубления ног копра в грунт получится тренога высотой около 4,5 м, что позволит применять колена обсадной трубы до 3 м длиной. Вообще-то высоту копра берут на 1,2-1,5 м выше максимальной длины того, что будет опускаться в ствол.

Устройство самодельного копра

Ноги копра можно от разъезжания скрепить рамой из тех же бревен/труб, но ради экономии материала можно и вкопать в грунт на 0,7-0,8 м, подложив горизонтально под пятку каждой отрезок бревна длиной около 1 м – лежень. Собирают шатер копра на земле, поз. 3, ноги одновременно (втроем-вшестером) вводят в котлованы с лежнями и засыпаютгрунт обратно, плотно его утрамбовывая.

Примечание: укрепление ног копра прямо на грунте вбитыми снаружи ломами или стальными прутьями крайне опасно!

Узлы для рыма и длинномерных грузов

Копер оборудуется подъемным и буровым воротами (поз. 1 и 2), блоком с крюком (поз. 1, 2, 4) и рычагом-качалкой для подъема бура, канатно-ударного бурения, осаживания обсадных труб и работы желонкой, поз. 2. Крюк блока и буры, имеющие рым (кольцо для крепления каната) привязываются якорным узлом (его еще называют рыбацкий штык, поз. 1 на рис. справа), а длинномерные грузы – грузовым узлом, поз. 2 там же.

Шурф

Установив копёр, крюк с компактной тяжестью (кувалда напр.) опускают до земли, именно здесь и начнется ствол. Вокруг этой точки копают (забивают) шурф размерами примерно 1,5х1,5х1,5 м. В шурфе так же отмечают точку старта и бурят первые 3-4 м шнеком, постоянно выверяя его вертикальность. Это крайне ответственная операция, от первых метров зависит судьба всей скважины! Далее, если бурение будет на глубину более 7 м, весьма желательно установить кондуктор – трубу диаметра большего, чем диаметр затрубного пространства ствола скважины. Кондуктор тщательно выверяют на вертикаль и бетонируют.

Примечание: Внимание! Выбирая размеры скважины, буров и труб, привязывайте их к калибру погружного насоса! Зазор между его корпусом и ближайшей стенкой должен быть не менее 7 мм или по ТУ на агрегат. Самый распространенный калибр бытовых погружных насосов – 86 мм.

Проходка

Способы бурения разными снарядами на разных грунтах описаны выше. Проблемы могут возникнуть, кроме валунов, с плотной сухой глиной, это очень вредная порода. Справиться с ней можно по-разному, напр., как показано здесь:

Видео: бурение скважины на воду в плотной глине

Самостоятельное гидробурение плотных глин

В общем, для проходки плотной глины используют вращательно-ударное или канатно-ударное гидробурение, см. рис.справа. Качать воду, которой пока еще нет, не обязательно. Можно просто вылить в обсадку несколько ведер, подождать с полчаса или меньше, и пробовать, что лучше возьмет – стакан или ложка. Шнеком можно не пробовать, его глина возьмет.

Обсадка и колонна

Буровую колонну собирают из стальных труб диаметром около 80 мм и со стенками толщиной от 4 мм. Будете вы брать готовые буровые колена или делать их самостоятельно, обратите внимание на способ соединения. Для ручного бурения пригодны только соединения штыковыми муфтами! Резьбовые и замковые любого вида не годятся: штангу неизбежно придется когда-то да поворачивать в обратную сторону и штанга развинтится, а замок разойдется при любом виде ударного бурения.

В процессе бурения, как уже сказано, монтируются и обсадные трубы. В наше время уже и в профессиональном бурении на небольшие глубины практически безальтернативным вариантом стали пластиковые, но нужно брать специальные обсадные:

• Легки, можно ворочать в одиночку.
• Выдерживают принудительное осаживание и давление грунта с усилием до 5 тс.
• Практически не тормозят внутренний фильтр, см. далее, при его установке.
• Не коррозируют и не портят воду весь свой срок службы, до 50 лет.

Центраторы обсадных труб

Единственно, чего боится пластиковая обсадка, так это повреждения изнутри буровой штангой. Поэтому желательно использовать центраторы буровых труб, см. рис. справа, по 1-му на каждые 3-5 м штанги. Самые дешевые – стальные пружинные, они вполне подойдут. Что до сложных с турбулизаторами и пр., то они для профессионального гидробурения.

Обсыпка

По мере заглубления обсадки в ствол в затрубное пространство необходимо подсыпать мелкий гравий. Гравийная обсыпка скважины на воду намного ускорит ее раскачку и продлит срок службы. А скважина на песок без подсыпки может оказаться вообще неработоспособной.

Есть вода!

О достижении водоносного слоя скважиной-иглой судят по увеличению скорости проходки, а проверяют наличие воды манеркой – отрезком заваренной с одного конца стальной трубы, опускаемой в скважину на шнуре. С остальными скважинами проще: как бур в очередной раз вынес влажный грунт, значит – есть вода. Остается определиться, нужно ли заглубляться еще. Для этого центробежным погружным насосом (вибрационный в такой жиже сразу забьется) выкачивают несколько ведер. Если в 5-м ведре вода заметно не посветлела, нужно заглубиться еще на 0,5 м (1 цикл бурения) и опять проверить. Если заглубились уже на 2 м, а проба все та же – все, большего дебета не будет, и придется смириться с долгой раскачкой. Также, если скорость проходки вдруг упала (а засечь ее неопытному бурильщику при любом способе бурения, кроме вращательного, очень трудно), то бурение немедленно прекращают – мы на дне пласта, скважина будет совершенной.

Примечание: по прекращении бурения или при его перерыве штангу с буром непременно извлекают, иначе затянет в землю.

Раскачка

Забуренная скважина еще не даст воду в нужном количестве и качестве. Для этого необходимо или вскрыть водоносный пласт, или раскачать скважину. Вскрытие пласта позволяет получить питьевую воду в течение суток. Оно требует большого количества чистой воды, сложного и дорогого оборудования. К сведению: вскрытие проводится прямым и обратным способами. При прямом воду закачивают под давлением в обсадную трубу и выкачивают буровой раствор из затрубного пространства. При обратном воду подают самотеком «за трубу» и выкачивают раствор из ствола. Прямое вскрытие происходит быстрее, но сильнее нарушает структуру пласта и скважина служит меньше. Обратное – наоборот. Имейте в виду при переговорах с буровиками, если будете заказывать скважину.

Раскачка скважины занимает несколько дней, но может производиться обычным бытовым погружным центробежным насосом; вибрационный не годится по причинам, указанным выше. Для раскачки сначала желонкой удаляют из скважины ил; как работать желонкой, можно посмотреть в видео ниже:

Видео: чистка (раскачка) скважины самодельной желонкой

Дальнейшее несложно: воду полностью откачивают каждый раз, как ее наберется достаточно, чтобы покрыть насос. Полезно перед включением несколько раз поднять-опустить его на кабель-тросе, чтобы взмутить остаточный ил. Раскачку можно делать и манеркой, но черпать замаешься, и уйдет на нее недели две.

Примечание: по мере раскачки гравийная засыпка будет оседать; ее надо восполнять, подсыпая.

Раскачка скважины считается законченной, когда прозрачность воды поднимется до 70 см. Проверяют ее белым эмалированным или фаянсовым диском диаметром 15 см (блюдце, крышка от кастрюльки) в непрозрачном сосуде, напр. чистой бочке. Когда края диска при погружении начинают расплываться – стоп, уже непрозрачность. Смотреть на диск нужно строго вертикально. По достижении прозрачности пробу воды сдают на анализ и, если все ОК, бетонируют или замыкают глиной затрубное пространство, и ставят фильтр.

Фильтр

Скважинный фильтр – основное устройство, обеспечивающее качество воды из нее. И вместе с тем – наиболее подверженный износу ее узел, поэтому к выбору скважинного фильтра нужно отнестись со всей ответственностью.

Артезианскую воду забирают без фильтрации. Для скважины на известняк чаще всего достаточно простого решетчатого фильтра в виде перфорации на нижнем колене обсадки; она же послужит основой фильтра скважины на песок. Требования к перфорации таковы:

• Диаметр отверстий – 15-20 мм, до 30 мм смотря по грунту.
• Скважность фильтра (отношение общей площади отверстий к площади занимаемой ими поверхности) – 0,25-0,30, для чего расстояние между центрами отверстий берут в 2-3 раза больше их диаметра.
• Расположение отверстий – поперечными рядами в шахматном порядке.
• Общая площадь всех отверстий – не менее площади поперечного сечения просвета обсадной трубы.

Устройство фильтров скважин на песок

Для скважины на песок необходима еще, во-первых, гравийная засыпка; в данном случае именно она обеспечивает долговременное качество воды, как и в колодце. Ввиду этого в продаже имеются скважинные фильтры со слоем гравия, включенным в состав конструкции. Худа от них не бывает, но ствол скважины нужен большего диаметра, что затрудняет проходку, и без внешней засыпки скважина все равно быстро заиливается.

Далее, если следовать току воды, идет та же перфорированная труба, но теперь она будет несущим элементом, воспринимающим давление породы. Чтобы песок, который гравий плохо задерживает, не испортил весь водоводный тракт, нужен еще песочный фильтр. Он может быть внешним или наружным (слева на рис.) либо внутренним (справа там же). У внешних фильтров преимуществ три: минимальные диаметр и заиливание скважины и глубина установки насоса. Но они легко повреждаются при монтаже обсадки, неремонтопригодны и дороги, т.к. вследствие последнего обстоятельства должны выполняться из очень качественных материалов: сплавы на сетку и проволоку наружных скважинных фильтров стоят дороже серебра.

При установке насоса в скважину с внутренним фильтром ее дном считается его верхний обрез, поэтому объем однократного отбора воды серьезно снижается. Болезнь всех внутренних фильтров – усиленное заиливание скважины из-за просачивания воды в зазор между фильтром и обсадной трубой. Также вследствие этого срок службы фильтра сокращается, а износ насоса усиливается, т.к. в него попадает песок. Нередко поэтому насос помещают в отдельную трубу, насаженную на выход фильтра, что опять-таки требует увеличения диаметра скважины.

Самодельный песочный фильтр

Оптимальный вариант – присоединение насоса непосредственно к выходному патрубку фильтра, тогда и заиливание, и запесочивание прекращаются. Но для этого нужен центробежный насос с заборным патрубком на днище, что намного его усложняет и удорожает, а напор вибрационных часто оказывается мал для скважин на песок.

Фильтрующие элементы песочных фильтров иногда делают самостоятельно из ПВХ труб, нержавеющих пружин и полимерной сетки, см. рис. слева, но фильтруют они плохо и служат недолго. Лучше взять хороший покупной фильтр, уж больно тяжелы условия его работы, а вынуть его, как говорится, целое дело. В таком случае возможны в основном 3 варианта, см. рис:

Современные скважинные фильтры

1. Полимерный наборно-кольцевой фильтр. Дешевле прочих, но служит меньше и склонен к заиливанию, зато ремонтопригоден: можно поднять и перебрать, заменив плохие кольца. Требует увеличенного диаметра скважины;
2. Трубчато-проволочный с обмоткой из профилированной проволоки. Немного дороже полимерного, но служит долго и не заиливается. Для ремонта не нужна переборка, достаточно промыть наверху. Был бы оптимальным, если бы не одно «но»: неоднократно отмечены случаи жульничества и производителей, и торговцев, и буровиков – как полностью нержавеющие подаются фильтры, в которых продольные стержни сделаны из обычной оцинкованной проволоки. Проверить, не разломав фильтр, невозможно, но в воде вскоре появляются вредные примеси, а затем стержни полностью ржавеют, обмотка сползает, и весь фильтр приходится менять.
3. Безопорные сварные фильтры, проволочные и щелевые. Были бы идеальными (последние выдерживают и осадку в ствол снаружи на трубе), если бы не цена: делаются из той самой профилированной нержавеющей проволоки, что стоит примерно как серебро.

Обустройство и автоматика

Обустройство скважины кессоном

Для подачи воды в дом скважину необходимо обустроить и взаимно согласовать с водопроводом. Обустройство скважины водоснабжения в последние годы претерпело радикальные изменения. Традиционная схема (см. рис. справа) – кессон, бетонный или стальной, или каменный приямок, требующий большого объема дополнительных земляных работ и полезной земельной площади под себя, уходит в прошлое. Сейчас скважины на воду все чаще оборудуются скважинными адаптерами, см. рис. ниже. Поставить адаптер дело довольно кропотливое, но с кессонно-приямочной маетой несравнимое:

• Как только пошла вода, по скорости ее осветления судят, насколько еще можно углубиться, и обрезают в размер сверху последнюю обсадную трубу.
• Перед ее установкой траншею к дому на глубину, большую нормативной глубины промерзания грунта.
• В трубе заранее сверлят отверстие под адаптер и ставят его, заглушив патрубки. Если ставить прямо в скважине, может туда булькнуть.
• Ставят трубу и добуриваются, ориентировав выход адаптера в траншею на глубине больше глубины промерзания.
• Раскачивают скважину, ставят фильтр, опускают насос, подключают подающую трубу насоса и транзитную в дом к штуцерам адаптера, прокладывают кабель насоса.
• Ставят крышку скважины, когда вода пошла в бак, засыпают траншею – все.

Обустройство скважины скважинным адаптером

Водоснабжение частного дома из скважины имеет свои особенности, но они не помешают потом подключиться к коллективному водопроводу или запитаться водой из колодца. Переделывать ничего не придется, только надежнее будет.

Во-первых, необходим напорно-накопительный бак. Дебет не артезианской скважины может по непонятным причинам падать вплоть до полного прекращения, а потом вода вновь идет как ни в чем не бывало. Во-вторых, за баком по току воды нужен как минимум 2-х ступенчатый мембранный фильтр. В коммунальных водопроводах качество воды непрерывно контролируется, чего дома нет. А вдруг где-то в зоне питания пласта техногенная авария или несанкционированный сброс загрязнений? Все уже и забыли, когда это было, а плохая вода как раз подошла к скважине.

Наконец, домовый водопровод должен соответствовать принципу постепенного равномерного отбора воды, о котором говорилось в начале. Кооперироваться с соседями, как при постройке общего септика, в данном случае не лучший выход. Вдруг дебета на всех не хватит, вместо сообщества будет склока. Т.е. нужна автоматика, включающая насос на подкачку, едва кто-то где-то кран открыл.

Тут возможны 2 варианта. Первый – напорный бак с поплавковым краном на теплом чердаке. Всей автоматики – шток, проходящий во втулке сквозь крышку бака и опирающийся на рычаг поплавка, да микровыключатель (микрик) на 6-10 А с нормально замкнутыми контактами в цепи электропитания насоса. Пока бак полон – шток давит на рычажок микрика, насос обесточен. Чуть пошла вода в дом – шток опустился, микрик сработал, насос пошел качать.

Однако, во-первых, нужно утеплять чердак, что стоит немалого труда и средств. Второе – насос, от него потребуется лишних метров 4-5 напора, а для 2-этажного дома и все 8-9, так что и насос оказывается дорогим. В-третьих, протечка бака или неисправность поплавка приведут как минимум к замоканию потолка. Поэтому более дешевой и надежной выходит все-таки современная автоматика для скважин водоснабжения, управляемая микроконтроллером, отслеживающим расход, давление воды и периодичность включения насоса. Домовый водопровод тогда выполняется с герметичным мембранным накопительным баком в подвале.

Послесловие

Еще живы буровые мастера, когда-то осваивавшие Тюмень с Уренгоем. Геофизической аппаратуры, строящей на дисплее компьютера 3D картинку того, что в земле, и полностью роботизированных буровых тогда не было, но они и так видели сквозь землю своей интуицией, опытом и были на «ты» со всеми духами недр. А тогдашние министры и члены политбюро, спеси у которых было поболее, чем у старозаветных бояр и удельных князей, к этим асам обращались на «вы» по имени-отчеству и почтительно здоровались с ними за руку.

Так вот, у любого из старых буровиков-зубров есть на счету неудачные скважины, чего они не стесняются – работа такая. Что ж тогда говорить начинающим, действующим самостоятельно? Не обескураживайтесь неудачей, вдруг первая скважина окажется пустой, или обрушится, или бур застрянет. Не без того в буровом деле. Но досада и разочарование моментально схлынут под мощным напором, как сейчас говорят, позитива, едва только ваша скважина даст воду.

lenpas.ru

Скважина на воду своими руками и способы ее бурения

Обеспечение загородного участка пригодной для употребления и полива растений водой – одна из важнейших задач всех владельцев загородных участков. За городом отсутствует централизованное водоснабжение, поэтому единственным способом ее получения остается скважина на воду своими руками, поскольку выполнение такой работы профильными компаниями достаточно дорого, да и не всегда существуют возможности для подъезда тяжелой техники для бурения в нужной в точке.

Несмотря на кажущуюся сложность задачи, бурение скважины своими руками— вполне выполнимо, причем существует несколько способов ее решения подручными средствами.

Виды конструкций скважин

1. Обычный колодец, копаемый вручную. Может вмещать до двух кубометров воды. При размещении вблизи хорошего родника наполняемый в течение короткого времени.
2. Фильтруемая скважина на песке, представляющая собой трубу диаметром 10 сантиметров, которая погружается шнековой конструкцией на глубину до тридцати метров. На нижнем срезе трубы закрепляется мелкая сетка из нержавеющего металла, выполняющая роль фильтрующего устройства, размещаясь в крупнофракционный песок. Глубина скважины может достигать пятидесяти метров, срок работы – пятнадцать лет.

Для получения питьевой воды обустраиваются скважины артезианского типа глубиной до двухсот метров, но для их бурения необходимо наличие специальной техники из-за большой глубины залегания водоносных пластов.

Способы бурения скважин на воду

Бурения на воду рабочей скважины осуществляется самодельным буром. Требуется также средство для его подъема и опускания (лебедка), направляющие штанги и бурильная вышка в виде треноги. Простейший способ пробурить скважину – роторный, осуществляемый при помощи вращения бура с режущими лопастями.

При осуществлении бурения скважин небольшой глубины конструкция бура извлекается из почвы ручным способом, без строительства вышки.

Рабочие штанги для бурения изготавливаются из труб, монтируемых в рабочую штангу с резьбами на их концах. Между собой трубы дополнительно фиксируются шплинтами. Нижняя штанга оснащена буром с режущими насадками, изготовленными из закаленной стали толщиной от трех миллиметров. Заточка режущих кромок насадок осуществляется с учетом направления вращения конструкции бура по часовой стрелке.

Роторное бурение скважин

При углублении в почву движение направляющей штанги с буром испытывает все усиливающееся сопротивление, поэтому для облегчения работы плотный грунт размягчается водой.

В ходе работы конструкция достается на поверхность и очищается через каждые 40-50 сантиметров заглубления, накапливающаяся земля удаляется в заранее подготовленное место или же ею засыпаются естественные ямы и рытвины.

Шнековые буры

При сравнивании вращающей рукоятки с уровнем почвы производится наращивание конструкции следующим звеном. В песчаном грунте периодически могут происходить обвалы стенок скважины, поэтому необходимо одновременно с выполнением бурения опускать в нее обсадные металлические или пластиковые обсадные трубы, не позволяющие осыпаться рыхлой почве.

Поскольку операция подъема бура очистки его от земли является достаточно длительным процессом, следует по максимуму использовать возможности бурильной установки, извлекая на поверхность как можно большее количество грунта.

Бурение скважины на воду продолжается вплоть до прохождения рабочего наконечника водоносного слоя, что легко определить по состоянию вынимаемой почвы. Скважина считается готовой при вхождении наконечника в следующий за водоносным слой — водоупорную глину. Это обеспечит максимальное поступление воды в скважину. Сразу после окончания бурения поступает грязная вода, которая через некоторое время становится чистой и пригодной для питья. Для откачки грязной воды используется погружной или ручной насос.

Если вода продолжает оставаться грязной и непригодной для употребления, следует продолжать углублять скважину вплоть до ее очистки.

Ударно-канатное бурение

Способы бурения скважин на воду не ограничиваются только шнековым бурением, существует еще и ударно-канатное бурение, которое заключается в измельчении породы при помощи забивного стакана из стали, который падает с высоты оборудованной для этой цели самодельной буровой вышки. Вышка (тренога), выполняется из стальных труб или деревянных бревен в пропорциях, соответствующих размеру забивного стакана. Оптимальная высота — полторы длины ударного инструмента.

Ударно-канатное бурение

Процесс оборудования скважины на воду ударным способом заключается в резком опускании забивного стакана, разбивающего почву, захватывании породы, и поднимании ее на поверхность. В качестве ударного стакана может использоваться отрезок стальной трубы с заточенной нижней кромкой в виде половины шнекового витка.

Выше режущей кромки делается прямоугольное отверстие для выемки поднятого грунта при поднятом оборудовании. В верхней его части делается крепление для подъемного троса. Забойное устройство очищается от грунта через каждые полметра прохождения скважины.

Скважина на даче своими руками: тонкости монтажа обсадных труб

Готовая скважина требует выполнения обсадки асбоцементными, металлическими или пластиковыми трубами. На этом этапе важно соблюсти равенство диаметров отрезков обсады для того, чтобы ее погружение прошло без помех, а в дальнейшем через щели не проникал осыпающийся грунт. Каждое звено скрепляется с соседними скобами для предотвращения смещений, а скобы закрываются отрезками нержавейки.

Обсадные трубы необходимы:

• для исключения возможности осыпания и обвала стенок скважины;
• для предотвращения засорения источника во время эксплуатации;
• для изоляции верхних водоносных пластов почвы.

В нижней части скважины монтируется сетчатый фильтр для очищения воды. Фильтр закрепляется на нижнем срезе опущенной трубы, неподвижно закрепленной при помощи хомута.

Монтаж обсадных труб

На поверхности земли верхняя часть конструкции закрывается оголовком, представляющим собой металлический короб с люком достаточных размеров, позволяющим обеспечить беспрепятственный доступ к скважине, насосу и трубам.

Связанную с жилым домом подающую трубу и кабель электроснабжения насоса выводят через сделанное в боковой стенке короба отверстие. Погружной насос опускается ниже уровня зеркала воды и фиксируется в обсадной трубе, поверхностный насос монтируется внутри кессонного короба.

Расстояние между насосом на поверхности земли и водой не должно превышать восемь метров.

Для полноценного оборудования скважины устанавливается гидроаккумулятор, дополнительные фильтры очистки, электронные устройства автоматики. И на последок предлагаем вам посмотреть видео о монтаже обсадной трубы

vodosistema.ru

Как пробурить скважину на воду своими руками

Многие дачные домики или просто загородные дома не имеют центрального водопровода, поэтому приходится организовывать подачу воды своими силами.

Это может быть рытье колодца или бурение скважины.

Если вы решили по каким-то причинам пробурить скважину своими руками, то вам необходимо предварительно ознакомиться с технологией бурения и с существующими способами бурения.

Давайте более подробно изучим метод ручного бурения.

Если у вас уже есть на участке скважина, но вода в ней утратила свое первоначальное качество, то не стоит сразу затевать её капитальный ремонт – сегодня вы узнаете о возможных причинах этого неприятного явления и о возможностях его устранения.

Вода в скважине или в колодце является питьевой, если:

1. Верхний слой воды прозрачен на глубину не меньше, чем 30 см.
2. Вода имеет примеси в виде нитратов не более 10 мг/л.
3. Один литр воды должен содержать меньше 10 кишечных палочек.
4. Вкусовая оценка воды и оценка запаха по 5-балльной шкале – не меньше 3 баллов.

Для определения этих данных воду следует отдать в санитарно-эпидемиологическую службу для проведения лабораторного анализа.

Необязательно делать всё самому, лучше обратиться к специалистам и произвести обустройство скважины на воду в Казани профессионально.

Как сделать – пробить скважину своими руками?

Рассмотрим этот процесс в теории. Сначала нужно вырыть шурф глубиной не менее 2 метров и диаметром (или со сторонами) 1,5 м. Этим приемом предотвращается осыпание верхнего рыхлого слоя грунта.

Стенки шурфа нужно укрепить досками. Скважина бурится с использованием буровой вышки и колонки. На вышке подвешивается буровая колонка точно по центру будущей скважины.

Что такое буровая колонка – это несколько штанг, которые можно удлинять в процессе бурения при помощи переходных муфт. На конце колонки монтируется буровая головка.

Вышку можно сделать из подручных материалов – из бревен, например, или сварить из металлического уголка, труб или швеллеров.

Вышка должна иметь форму треножника, внутри которого крепится лебедка.

Бурить можно и без вышки, если вода залегает неглубоко. В этом случае используются специальные укороченные штанги длиной 1,5 м. Если при бурении необходима вышка, то штанги нужно взять длиной 3 м.

Весь инструмент изготавливается из углеродистой стали. От типа грунта выбирается оснащение и способ бурения.

Для бурения можно использовать такие буровые головки:

1. Бур в виде спирали. Используется для бурения в глине. Нижняя часть бура имеет размер 45-85 мм, и длину лезвия – 258-290 мм.
2. Бур-долото используется при ударном бурении. Форма такого бура – крестообразный, плоский, и т.д.
3. Бур-ложка – это металлический цилиндр, который имеет продольную или спиралевидную прорезь и выполнен в виде эксцентрика. Используется в глинистом песке, в песчаной глине и суглинках. За один заход можно углубиться на 30-40 см. Длина – около 700 мм, диаметр – 70-200 мм.
4. Желонка – ею извлекают рыхлый грунт ударным способом. Виды желонок – поршневая и обычная, изготовленная из трубы до 3 метров длиной. Внутренний диаметр желонки – 25-96 мм, вес – 89-225 кг, внешний диаметр – 95-219 мм.

Сама операция бурения – это циклический процесс, который сопровождается периодической очисткой бурильного  инструмента от грунта. Очистить бур можно, только полностью вынув его из. Чем длиннее штанги, тем сложнее их вынуть из скважины.

Как всё сделать своими руками?

Итак, бурим скважину своими руками. Для бурения понадобится спиралеобразный бур, он же – металлический шнек или змеевик. Практика показывает, что с этой ролью отлично справляется обычный рыбацкий ледобур. Этот метод бурения является одним из самых дешевых.

Какие потребуются материалы и инструменты:

1. Шнек – это основной инструмент. Заводские кромки бура можно усилить дополнительными резцами, приварив их газовой или электросваркой. В качестве резцов можно взять обычные напильники, которые предварительно нужно заточить.
2. Стальные трубы диаметром 25 мм для удлиняющих коленьев.
3. Лопата и приспособление для вывоза грунта:
   • садовая тележка
   • автомобильный прицеп
4. Насос с шлангом для «раскачивания» скважины.
5. Козлы или высокий стол, на который можно вставать.
6. Приспособление для отсева гравия.
7. Мелкий гравий для засыпки.

Обсадные трубы перед бурением необходимо подготовить – просверлить в стенках перфорационные отверстия.

Отверстия располагаются не ниже 0,5 метра от нижнего края трубы и сверлятся в теле трубы на протяжении 1,5-2 м. Диаметр отверстий – 5-7 мм.

Также приготовьте направляющие из брусков, которые будут крепиться к трубе. Бруски нужны для того, чтобы отцентрировать трубу и сделать зазор между скважиной и трубой одинаковым, чтобы отсев гравия можно было засыпать равномерным слоем.

Бурение шнеком

Место на участке, где будет буриться скважина, сначала необходимо разровнять. После этого выкапывается углубление в грунте для придания направления буру глубиной 40-60 см. Теперь можно начинать бурение.

Первые несколько метров вращать бур может и один человек, но после 3-4 метров вам потребуется помощь одного-двух человек. По мере опускания бура в грунт он будет вращаться тяжелее. Для облегчения этого процесса можно в скважину подливать воду, чтобы грунт становился мягче.

После нескольких полных оборотов бур нужно вытаскивать и очищать его от грунта. Грунт можно сразу вывозить с участка, чтобы он не мешал работе. Бурение продолжается до тех пор, пока рукоятка бура не опустится к самому грунту. После чего нужно нарастить бур дополнительной трубой-коленом.

После удлинения рукояти бура с ним уже будет невозможно работать с земли, поэтому и нужен высокий стол или деревянные козлы.

Также можно вращать бур при помощи обычного газового ключа №3. Наращивая металлические трубные коленья, продолжают бурить до тех пор, пока не начнется водоносный слой. Его легко заметить по грунту – он станет влажным.

Эта стадия бурения чревата затягиванием бура в грунт, поэтому буровой шлам (влажный грунт) необходимо вынимать маленькими порциями.

Чтобы предотвратить попадание в скважину грунтовых вод с верхних слоев почвы, глубину делают больше первого слоя глины. Перед тем, как опустить трубу, нужно 3-4 раза вынуть и опустить буровые штанги, чтобы прочистить.

После опускания трубы зазор между трубой и скважиной засыпается мелким гравием.

Раскачка

Для раскачки – очищения от грязи самодельной скважины, лучше использовать центробежный насос большой мощности, хотя можно применить и вибрационный насос, работа которым просто растянет время раскачки.

Чтобы маломощный вибрационный насос очищал скважину быстрее, нужно его несколько раз поднять и разболтать воду, чтобы твердый осадок не успевал опускаться на дно.

При раскачке скважины отсев гравия, который был засыпан между скважиной и трубами, будет понемногу усаживаться, поэтому гравий нужно периодически подсыпать. Раскачка обычно длится долго и с большим количеством воды, поэтому рекомендуется организовать отвод воды в канаву.

После завершения раскачки, скважина оборудуется постоянным насосом для ежедневной ее эксплуатации.

И напоследок, небольшое видео о том, как пробурить скважину своими руками

voda-v-dome.net

как сделать треногу, как бурить

Перед тем как бурить скважину нужно узнать глубину залегания водоносного песчаного слоя (у соседей, если у них есть скважины, или в соответствующем районном управлении). Если водоносный песок залегает на глубине до 20 м, можно бурить вручную, если глубже (или грунт имеет твердые слои) – придется воспользоваться услугами специалистов или арендовать/купить бурильную установку (если купите, сможете потом сдавать в аренду новым соседям).

Также нужно определиться с диаметром скважины. Он должен быть достаточным для прохождения трубы диаметром 11-12 см. Грубо говоря, можно взять бур диаметром 15 см.

Если глубина позволяет пробурить скважину вручную, нужно выбрать низшую точку на участке, но при условии, если она находится на достаточном удалении от возможных мест загрязнения почвы. В противном случае, скорее всего, придется бурить артезианскую скважину, чтобы обеспечить дом чистой водой.

В месте бурения скважины сначала нужно выкопать шурф размерами 1,5×1,5 м и глубиной 1-1,5 м (для предотвращения осыпания верхнего слоя земли). А чтобы не осыпались сами стенки шурфа, их можно обложить досками или металлическими пластинами. Затем приступаем к собиранию треноги.

Как сделать треногу для бурения скважины

Для треноги нужны 3 бруса диаметром 15-20 см (либо 3 металлические трубы, если не жалко) длиной около 4-5 м. Проще всего сделать треногу для бурения скважин так:

• Укладываем на землю брусья или трубы примерно в виде треугольника.
• Просверливаем в них отверстия насквозь таким образом, чтобы можно было просунуть сквозь них тонкую трубу или что-то подобное.
• Помещаем в отверстие трубу и закрепляем, чтобы «ноги» треноги не разъехалась в процессе бурения.
• Лебедка крепиться к треноге со стороны близко стоящих друг к другу «ног».
• Для механической лебедки, расположенной внизу, нужно вверху треноги сделать цилиндровый блок, по которому трос будет легко «ездить.
• Если есть электрическая лебёдка, можно закрепить ее вверху треноги, увеличив полезную длину троса.

В конце закрепляем бур к тросу и начинаем бурить скважину.

Ручное бурение скважины под воду

При самостоятельном бурении скважин (именно своими руками) в большинстве случаев применяется технология шнекового бурения (сверло, змеевик).

Процесс бурения:

• Шнековый бур проворачивают 2 человека за рукоять по часовой стрелке до полного прохождения в грунт.
• Затем бур вытаскивают при помощи лебедки (когда трос вытащился, вытаскивание завершают вручную) и чистят, удаляя грунт.
• Процесс продолжается до встречи бура с водоносным слоем.

Удлинение бурового столба осуществляется металлическими штангами.

Помимо бура-змеевика есть ложковые буры, буры-долота, желонки, различные спиральные буры для ручного бурения. При покупке или аренде уточните, для каких грунтов пригоден каждый бур, основываясь на своих данных.

После завершения бурения скважину нужно тщательно вычистить от мелких осыпаний грунта. Для этого используется желонка. Ее стенки выравнивают скважину, а в себя она забирает землю при помощи поршня. Работы проводятся ударно-канатным способом.

Когда скважина очищена (желательно до твердого дна), дно засыпается мелким щебнем или гравием на 20-30 см. Затем вниз опускается труба с надетым на нее мелкосетчатым фильтром. Трубы для скважины должны быть либо пластиковыми, либо из нержавеющей стали (желательно из стали и с резьбовым соединением).

Также фильтр можно сделать своими руками: на нижнем метре трубы, которая первой будет опускаться, сверлятся отверстия диметром до 0,5 см на расстоянии около 5 см друг от друга по всему периметру трубы. Затем на трубу надевается мелкая сетка (можно в несколько слоев, если сетка недостаточно мелкая). Сетка должна оборачивать трубу по всему внешнему диаметру и дну. Сетку лучше закрепить хомутом.

После того как фильтр закреплен на трубе, нужно уточнить глубину скважины, чтобы понять, сколько труб придется скрепить, чтобы хватило на всю глубину. Если трубы плавно не проходят в скважину, можно помочь им кувалдой. В этом случае придется погружать по одной трубе, постепенно закрепляя к погруженной следующую.

Бурение скважины с постепенным опусканием трубы

Также можно бурить скважину на воду с постепенным опусканием обсадной трубы. В этом случае диаметр скважины и трубы будет немного больше, чтобы в трубу мог поместиться бур и безопасно погружаться и вытаскиваться. При такой технологии бурения после каждого вытаскивания бура для очистки труба подбивается кувалдой на выкопанную глубину текущей стадии бурения.

Когда бур дойдет до водоносного слоя, трубу нужно не сильно заглубить (иначе она может попросту перекрыть доступ воды). После чистки скважины придется опускать на дно покупной фильтр диаметром, как внутри у трубы (нужно меньше на пару миллиметров, чтобы был свободный ход). Либо можно использовать вышеупомянутую трубу с мелкими отверстиями и сеткой, но она должна быть меньшего диаметра, чтобы пролезть в обсадные трубы.

После устройства скважины (без фильтра!) и поступления воды нужно подождать час, затем откачать воду погружным насосом и посмотреть, насколько она грязная. И так каждый час, пока вода не станет максимально прозрачной. Затем нужно отдать пробу воды в лабораторию на анализы, чтобы узнать, пригодна ли она для питья хотя бы при фильтрации.

На следующий день нужно проверить глубину поступившей в скважину воды. Для каждой скважины по-разному, но, в среднем, уровень воды должен быть несколько метров. Дебет скважины также должен составлять несколько кубометров в час.

Свободное пространство между трубами и стенками скважины нужно залить жидким цементно-песчаным раствором, чтобы дождевые и талые воды не просачивались ко дну скважины и не загрязняли воду. Над скважиной нужно сделать крышу, чтобы осадки не попадали внутрь.

Дальше больше!

gold-cottage.ru

Скважина на воду своими руками

На приусадебном участке обойтись без живительной влаги никак нельзя, ведь она дает силу всей растительности на нем. Конечно, можно вырыть обычный колодец, но стоимость этого процесса отпугивает многих бережливых хозяев. Более того, самостоятельное его изготовление может занять много времени, да и получится лишь немного дешевле.

Прекрасной альтернативой колодцу выступает скважина, которую можно вырыть самому без применения спецтехники. Скважина на воду будет эффективно выполнять свое предназначение, если вы будете следовать определенным указаниям.

Подготовительные работы

Перед началом бурения необходимо определить примерный уровень залегания водоносного слоя на вашем участке. Иногда достаточно заглянуть в соседний колодец, чтобы сделать это.

Если водоносный слой расположен не ниже 5 метров, то бурение скважины можно проводить садовым буром. Если же вода протекает на глубине более 5 метров, то вам потребуется посторонняя помощь и оборудование немного лучше. Из снаряжения необходимо иметь треногу с прикрепленной лебедкой и несколько штанг, которыми и будет проводиться бурение.

Устройство бура

Классический бур состоит из нескольких элементов. Вот эти элементы:

• режущие насадки;
• вставки-штанги;
• ручка.

Соединять между собой штанги необходимо при помощи специальных муфт. Сделать такие вставки можно из газовых труб с диаметром ¾ дюйма. На каждой муфте должен быть специальный болт, который при вращении бура предупредит их раскручивание.

Режущие насадки можно изготовить из листовой стали, используя листы толщиной 3 мм. Кромки этих пластин необходимо заточить так, чтобы при работе бура они срезали землю по часовой стрелке. Прикрепить режущие насадки и ручку к буру можно с помощью сварочного аппарата.

Бурение

Большинство владельцев частных домов умеют справляться с садовым буром, но мы сейчас обращаемся к тем, кто этого делать не умеет. Принцип его действия предельно прост!

На выбранное место устанавливаем садовый бур, и просто ввинчиваем его в землю. Инструмент необходимо периодически оттуда доставать, чтобы очистить от отработанной земли. Если бур застрял и не идет на поверхность, то достаточно прокрутить его в обратную сторону и попробовать еще раз.

Сначала бурение проводится коротким буром, а по мере углубления скважины на него устанавливаются дополнительные штанги. В процессе могут попадаться пласты земли, где садовым буром не справиться, поэтому в ход идет обычный лом. Если препятствие находится на значительной глубине, то к лому привязывается верёвка, продетая в предварительно приваренное кольцо.

По мере углубления скважины грунт будет становиться влажным, поэтому для его извлечения потребуются дополнительные усилия.

В этой ситуации можно облегчить себе задачу, уменьшив интервал между поднятием бура или же использовать дополнительный инструмент в качестве вспомогательного рычага.

Когда извлекаемый грунт станет совсем мокрым и скважина на воду будет готова, необходимо прекратить бурение и установить в проделанное отверстие асбоцементные трубы.

Установка труб

Необходимо следить, чтобы вводимая в скважину труба не доставала до дна примерно полметра. Это позволит воде свободно в нее поступать. Специалисты рекомендуют использовать для этого асбоцементную трубу, при этом предпочтение отдается цельной конструкции. Если невозможно использовать предыдущий вариант, то обсадку делают из отдельных отрезков этого материала.

Диаметр труб не должен уменьшаться с углублением, так как это создаст определенные трудности при ее опускании.

Каждое звено необходимо закрепить четырьмя скобами, которые в последующем закроются полосками из нержавейки, специально подготовленными для этого. Опустив трубу на необходимую глубину, закрепляем ее хомутом, который не позволит конструкции самопроизвольно оседать.

Недостатком данного метода считается то, что со временем труба самопроизвольно поднимается, правда, самую малость. Еще не придумали эффективного закрепления трубы в скважине, поэтому ее выдавливает на поверхность.

Подъем воды

Чтобы поднимать воду со скважины, используют специальное приспособление.

По диаметру оно должно быть немного меньше обсадных труб, чтобы легко по ним скользить вверх и вниз.

В емкости необходимо сделать клапан, работающий по принципу сливного бачка. При погружении конструкции в воду клапан должен открываться, а после наполнения – закрываться.

Самый простой вариант – использование насоса, который будет автоматически доставлять воду на участок. Учтите, что при подъеме воды из скважины набор ее происходит только через определенное время. Следите за работой насоса и за его погруженностью в живительную влагу. Пройдет некоторое время и вода прочистит каналы доступа к вашей скважине, увеличивая скорость набора.

Вырыть скважину своими руками непросто, но еще сложнее установить обсадку и наладить регулярную подкачку воды. Рекомендуется прислушаться к советам, приведенным выше, и тогда у вас все получится.

Видео

В данном видеоматериале приводятся аргументы в пользу скважины на участке.

www.stroitelstvosovety.ru
