Буронабивные сваи своими руками: технология возведения.

30 Сентябрь 2016      Стройэксперт      Главная страница » Фундамент » Монтаж      Просмотров:   5189

Буронабивной свайный фундамент

При строительстве частного дома при наличии хотя бы одного из факторов: высокого уровня грунтовых вод, слабой несущей способности грунта, незначительного уклона на участке застройки, большой глубины промерзания грунта, большого веса возводимого здания – более 350т – становится невозможным устройство обычного ленточного монолитного железобетонного фундамента. Также, если на участке очень тяжелые грунты и устройство ленточного фундамента связано с большой трудоемкостью земляных работ, становится предпочтительным устройство свайных фундаментов. Единственным минусом устройства свайных фундаментов под дом является отсутствие подвального помещения.

  • Расчет свайного фундамента
  • Виды свайных фундаментов
  • Инструмент, применяемый для устройства свай
  • Технология устройства фундамента из буронабивных свай
  • Разметка свайного фундамента
  • Бурение скважин под сваи вручную
  • Установка опалубки
  • Армирование свай
  • Заливка бетона
  • Устройство ростверка
  • Заключение

Расчет свайного фундамента

При проектировании свайного фундамента обязательно выполняется его расчет на предполагаемые нагрузки. Для этого необходимо знать вес всего здания, почвенный состав основания и его несущую способность на глубину хотя бы до 4 метров. Если основание состоит из слабого грунта, то желательно пройти его до более прочного слоя грунта. В случае, если сваи не достигают прочного слоя, они называются висячими, если доходят до него, – сваями-стойками. По принятому диаметру сваи, и ее длине определяется ее несущая способность в данном грунте.

При проектировании свайного фундамента обязательно выполняется расчет на предполагаемые нагрузки.

Далее, зная общую нагрузку на грунт и несущую способность одной сваи, можно найти количество свай для данного дома. Сваи устанавливаются под несущими стенами с шагом не менее 2 м. Сверху свай устраивается железобетонный ростверк, который может быть как малозаглубленным, так и полностью возвышающимся над землей.

к оглавлению ↑

Виды свайных фундаментов

На данный момент существует большое разнообразие свайных фундаментов. По способу устройства они подразделяются на следующие основные виды:

  • забивные;
  • винтовые;
  • буронабивные.

Забивные сваи могут быть металлическими, деревянными и железобетонными. Они монтируются специальными ударно-забивочными механизмами, молотами. Наиболее распространенные сваи этого типа – железобетонные квадратного или многогранного сечения, конец у таких свай имеет заостренный вид. Сваи этого типа обычно используются в промышленном строительстве, а также при возведении крупных зданий культурно-бытового назначения.

Винтовые сваи обычно представляют собой стальные трубы с винтовыми лопастями на конце. Они покрыты прочной антикоррозионной защитой, которая обеспечивает их долговечность. Такие сваи применяются во многих видах строительства, также они приобрели большую популярность при возведении частных домов и других не очень больших сооружений. Отличительной чертой этого типа свай является то, что их можно смонтировать самостоятельно, не прибегая к сложной строительной технике.

Забивные и буронабивные сваи для свайного фундамента

Буронабивные сваи – это название буровых свай, которые выполняются путем бурения скважин и заполнения их монолитным бетоном с уплотнением при предварительно установленных арматурных каркасах. Привлекательность данного вида свай заключается в возможности их устройства своими силами и с небольшими затратами. Современные буронабивные сваи для частного дома могут быть установлены двумя работниками в течение нескольких дней.

к оглавлению ↑

Инструмент, применяемый для устройства свай

Чтобы сделать буронабивной фундамент своими руками, понадобится определенный инструмент:

  • лазерный уровень;
  • рулетка 10 и 50 м;
  • ручной бур ТИСЭ-Ф или бензобур;
  • растворомешалка;
  • глубинный вибратор-булава;
  • ящик для приготовленного бетона;
  • тачка;
  • лопаты и ведра;
  • шнур каменщика;
  • болгарка и сварочный аппарат;
  • вязальная проволока;
  • деревянная опалубка для устройства ростверка;
  • циркулярная пила или лобзик для устройства опалубки;
  • молоток, топор, ломик, нож для рубероида.

Помимо этого инструмента для каждого конкретного случая может дополнительно понадобиться еще что-нибудь. Обычно при строительстве частного дома большая часть подобного набора инструментов есть у каждого домашнего мастера.

к оглавлению ↑

Технология устройства фундамента из буронабивных свай

Разметка свайного фундамента

Практически всегда работа по устройству фундаментов любой постройки, в том числе и частного дома, начинается с перенесения размеров с чертежа на участок застройки. Для этого необходимо иметь определенные навыки работы с чертежами и измерительными приспособлениями. В самом простом случае, если здание в плане имеет прямоугольную форму, нужно сначала найти угловые крайние точки и закрепить их на местности деревянными колышками. Очень важно, помимо размеров сторон в метрах, которые отмеряются рулеткой, чтобы все углы, образуемые сторонами дома на плане, были прямыми, т. е. 90 градусов. В геодезии это выполняется с помощью теодолита, а на строительстве частного дома пользуются замером диагоналей нашего прямоугольника. Они должны быть одинаковыми с высокой точностью, тогда все углы будут 90 градусов. Это очень простой и эффективный способ разбивки здания в плане без использования теодолита.

Как проходит разметка свайного фундамента

После закрепления на местности четырех углов прямоугольного здания, натягивают между ними шнур, – это можно сделать с помощью толстой лески или тонкой нержавеющей проволоки. Затем с помощью рулетки определяют места расположения каждой сваи, согласно строительного чертежа плана свайного поля, который входит в общий проект частного дома.

Перед началом строительства проект на все возводимое здание должен быть на руках. После определения точек под все сваи, выполняется жесткое закрепление осей здания в двух взаимоперпендикулярных направлениях. Это делается с помощью так называемой обноски, которая располагается на 1,5–2 м дальше от отмеченных точек для свай. Приспособление для обноски – это п-образная конструкция, две ноги которой закапываются в землю, на них крепится горизонтальная поперечина. На ней закрепляется гвоздем или штырем расположение оси здания. Такая обноска выполняется со всех четырех сторон здания напротив каждой разбивочной оси. Натянув осевые шнуры между штырями на обносках, получим расположение на местности всех свай, которые необходимо установить.

к оглавлению ↑

Бурение скважин под сваи вручную

Перед началом бурения должны быть определены диаметр свай, глубина погружения в грунт и способ бурения. В частном домостроении используют как ручные буры, так и механические, которые установлены на специализированных машинах. Помимо этого есть также бензобуры, которые намного ускоряют процесс бурения, используя бензиновые двигатели. Однако самый простой вариант – это ручной бур ТИСЭ, дающий возможность пробурить скважину под сваю диаметром 280 мм и длиной до 2 м. Для строительства обычного двухэтажного дома этого бура вполне достаточно. В этом ручном буре, который изобрел конструктор из Москвы, есть дополнительное приспособление, называемое плугом и позволяющее сделать расширение в нижней части сваи – пятку – до 500 мм диаметром.

Бурение скважин под сваи вручную

Конечно, вручную процесс бурения идет довольно медленно, что также зависит от прочности грунта. За одну смену можно пробурить от 2 до 6 скважин глубиной до 2 м. Однако этот вид фундамента намного легче выполнить, и в том числе с экономической точки зрения, чем традиционный ленточный глубокого заложения.

к оглавлению ↑

Установка опалубки

После выполнения земляных работ – пробуривания скважин под все сваи – приступают к изготовлению и установке опалубки под сваи. Обычно используют самый экономный вариант – это рубероид, свернутый в трубку и закрепленный скотчем. Такие трубы делаются для всех скважин. Для участков свай, расположенных над землей на высоту 300–400 мм, используют рубероид, обвязанный снаружи вязальной проволокой или штукатурной сеткой, а также могут использоваться пластиковые трубы соответствующего диаметра. На всем промежутке времени от бурения скважин до установки опалубки строго контролируют с помощью осей точность расположения свай согласно разметке. Чтобы в процессе бетонирования верхняя часть сваи, которая расположена над землей, не ушла в сторону, используют две направляющие из деревянных брусков, которые по концам закреплены к обноскам гвоздями и являются направляющими для верхних частей опалубки свай. Перед бетонированием можно подготовить опалубку для одного ряда свай. После их бетонирования переходить с следующему ряду.

к оглавлению ↑

Армирование свай

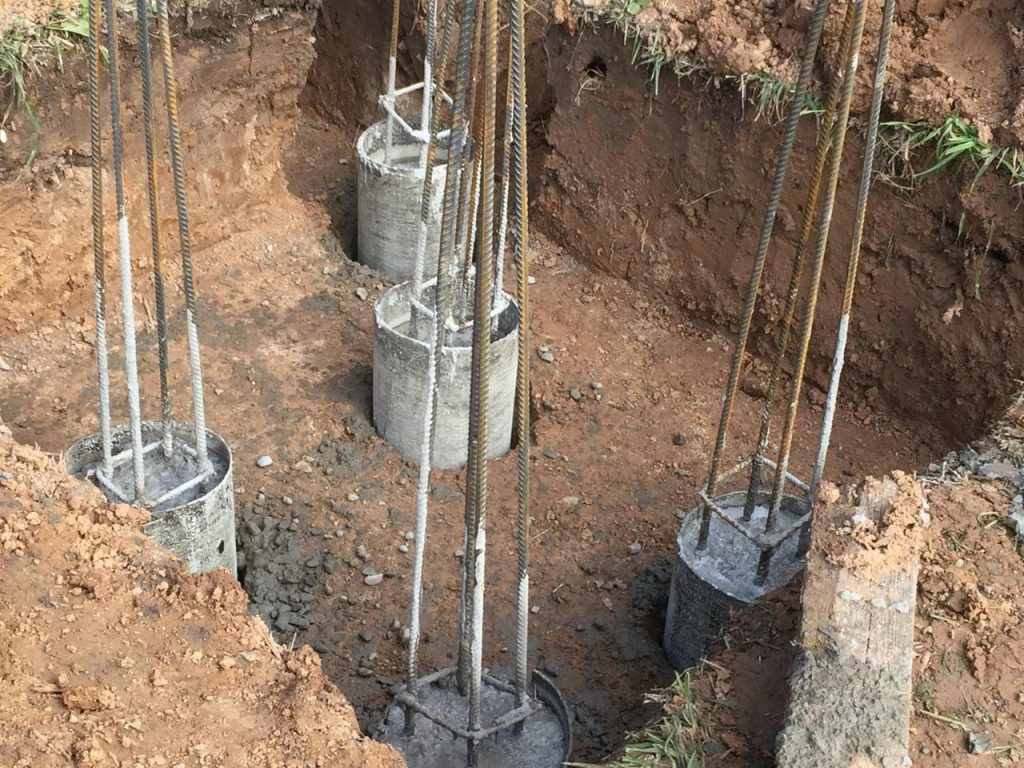

Все буронабивные сваи являются монолитными железобетонными конструкциями, которые изготавливаются непосредственно на строительной площадке. Каждая свая армируется каркасом из стальной арматуры класса АIII, обычно продольная арматура имеет диаметр от 10 до 14 мм, а поперечная распределительная от 5 до 6 мм. Поперечная арматура может выполняться из гладкой проволоки в виде хомутов. Каркасы обычно варятся и изготавливаются параллельно с бурением скважин, чтобы после установки опалубки быстро установить арматуру и приготовиться к бетонированию. Каркасы изготавливаются таким образом, чтобы был выпуск арматуры примерно 350-400 мм поверх поверхности бетона после бетонирования. Это необходимо для связи каркасов ростверка и свай.

Армирование и опалубка свай фундамента

к оглавлению ↑

Заливка бетона

Для бетонирования фундамента на площадке в бетономешалке готовится бетонная смесь из песка, щебня и цемента с водой в пропорции для получения бетона М300. Пропорции легко найти в справочниках или интернете. Тачкой подвозят готовый бетон к сваям и с помощью ковшика или мастерка забрасывают бетон в опалубку, при этом вибрируют с помощью глубинного игольчатого вибратора, – это касается той части сваи, которая расположена в земле. Часть сваи над землей бетонируют без вибрирования. Чтобы процесс бетонирования прошел успешно, устройство свай лучше выполнять весной, летом или осенью при положительной наружной температуре.

к оглавлению ↑

Устройство ростверка

Все свайные фундаменты при строительстве дома завершаются устройством ростверка по верхней части свай. При этом арматурный каркас ростверка соединяется сваркой с рабочей арматурой свай. Опалубка ростверка выполняется из деревянных щитов. Ширина и высота берется из проекта. При этом ширина равняется 400- 500 мм, чтобы по верхнему срезу ростверка можно было выполнять кирпичную кладку несущих стен дома. Такой фундамент по расходу бетона и арматуры более экономичный, чем обычный ленточный фундамент с заложением ниже уровня промерзания грунта. Если ростверк делается малозаглубленный, опалубка устанавливается с двух сторон – внутренней и наружной. Если ростверк по проекту должен располагаться выше поверхности земли, тогда опалубка ставится и на нижнюю часть ростверка. После установки опалубки производится монтаж арматурных каркасов с привязкой к каркасам свай. После всех работ по установке опалубки и каркаса производится отбивка верхнего уровня бетона. После этого приготавливается бетонная смесь М300 и производится заливка с вибрированием. После выдержки бетона хотя бы неделю, производится разборка опалубки и выполняется обмазочная гидроизоляция ростверка битумной мастикой. Теперь практически все готово для возведения стен и устройства полов первого этажа. Таким образом выполняется буронабивной фундамент своими руками.

к оглавлению ↑

Заключение

Из всех видов фундаментов для частного дома, фундамент с применением буронабивных свай является оптимальным с экономической точки зрения и довольно простым, чтобы его можно было выполнить своими руками. Наряду с фундаментами домов, с помощью свай можно выполнить устройство заборов, ворот, веранд, различных пристроек. Производство работ при этом заключается в разработке минимального количества грунта и не будет причиной подтопления близлежащих построек в случае продолжительного дождя.

    Метки: Буронабивные сваи

Буронабивной фундамент своими руками — технология возведения

Ленточный и столбчатый фундамент более традиционны и понятны для строительства бань в России, однако более современный буронабивной фундамент имеет целый ряд преимуществ перед ними. А для участков на склонах и с проблемным грунтом это и вовсе – идеальный вариант. И для тех мест, где застройка ведется особо плотная, фундамент на буронабивных сваях позволяет построить даже двухэтажную баню без последствий для грунта и находящихся рядом зданий.

Содержание

  • 1 Особенности устройства этой конструкции

  • 2 Порядок выполнения строительных работ

    • 2.1 Шаг 1. Расчет будущего фундамента

    • 2.2 Шаг 2. Разметка участка

    • 2.3 Шаг 3. Бурение скважин

    • 2.4 Шаг 4. Изготовление опалубки

    • 2.5 Шаг 5. Выбираем сваи

    • 2.6 Шаг 6. Изготовление подушки

    • 2.7 Шаг 7. Армирование фундамента

    • 2.8 Шаг 8. Монтаж свай

    • 2.9 Шаг 9. Гидроизоляция скважин

    • 2.10 Шаг 10. Заливка бетона в скважины

Особенности устройства этой конструкции

Вся идея этого чуда-фундамента в том, что сваи не забиваются с силой в землю и не повреждают слои – они как бы «вырастают» из земли. Говоря простым языком, в почве пробуравливается скважина, в нее ставится труба или делается съемная опалубка и все это заполняется строительным раствором.

А для слабых грунтов буронабивной фундамент с ростверком бывает и вовсе единственно возможным вариантом. Ведь главная задача любых свай и столбов – опереться на самый твердый слой почвы – на несжимаемый, тот, что всегда находится ниже уровня промерзания грунтовых вод. А он может находиться в силу геологии некоторых регионов достаточно глубоко. Вот как раз буронабивные сваи и достигают такой линии – держа на ней всю нововозведенную баню.

Об особенностях фундаментов для разных типов почв можно прочитать здесь: http://stroy-banya.com/fundament/fundament-na-razlichnyx-tipax-pochv.html

Сегодня практикуется также и такой более дорогой, но надежный нулевой уровень, как свайный фундамент на буронабивных свай с утеплителем. Для этого используется пенополистирол, который, как известно, имеет жесткую структуру. Фиксируется он прямо на гидроизоляцию и засыпается грунтом. К тому же пенополистирол сам по себе – отличный амортизатор для сил пучения почвы.

А самое главное – даже ленточный фундамент на буронабивных сваях не нарушает коммуникации, которые были установлены на участке еще раньше. А то, что подвала в таком здании потом не сделать – для бани нельзя считать проблемой, ведь такое помещение для нее просто не традиционно. Радует и срок эксплуатации такого фундамента – больше ста лет!

Порядок выполнения строительных работ

Строить этот прочный и надежный фундамент можно в любое время года – а это ценный момент. Но во время строительства необходимо строго соблюдать технологию, иначе даже небольшие просчеты приведут к серьезным последствиям – и первой пострадает прочность самого строения.

Шаг 1. Расчет будущего фундамента

Ширина такого фундамента вычисляется в зависимости от толщины будущих стен бани. Так, для каркасного строения особо мощного нулевого уровня не нужно, т. к. такие стены и легкие, и тонкие. А вот для настоящей русской парной из бруса буронабивной фундамент своими руками делать придется больше на 20-40 мм, чтобы вся нагрузка была распределена равномерно.

Шаг 2. Разметка участка

Порядок расположения свай на участке может быть самым разным – как в виде сплошной стены, так и в шахматном порядке или под определенными участками бани.

Шаг 3. Бурение скважин

Одну скважину буровая машина может сделать буквально за несколько часов. Самыми производительными в России пока признаны корейские и японские ямобуры, позволяющие строить буронабивные свайные фундаменты в короткий срок.

Шаг 4. Изготовление опалубки

Следующим шагом строится опалубка для создания скважины. Она необходима, когда грунт недостаточно плотен и может осыпаться. А вот при нормальных геологических условиях можно обойтись и без опалубки, заливая бетон прямо в созданную скважину – что значительно облегчает весь процесс. Нужно будет только сделать небольшой опалубок на поверхности земли – он станет потом оголовок для сваи. Такой опалубкой вполне может быть свернутый в трубу рубероид.

Шаг 5. Выбираем сваи

Сами сваи выбирать тоже нужно прочные и долговечные – по своей несущей способности они должны быть значительно качественнее, чем обычные забивные. Благодаря простоте конструкций буронабивных свай можно существенно ограничить земляные работы, да и самих свай ставить не нужно слишком много – даже не на каждом квадратном метре.

О винтовых сваях для фундамента можно узнать здесь: http://stroy-banya.com/video/fundament-video/vintovye-svai-pod-fundament-bani.html

Можно сделать сваи и своими руками. Причем сваи делаются прямо на месте – а потому не нужно беспокоиться о месте их складирования. Пользуются популярностью в строительстве и буронабивные сваи, основание которых расширено до 50 см. Этому способствуют специальные технологические приемы, позволяющие таким сваям иметь несущую способностью уже целых 5 тонн. На таком фундаменте можно смело строить солидную баню из кирпича – со всеми архитектурными изысками.

Сваи для фундамента могут быть из самого разного материала – все зависит от имеющейся плотности грунта. Так, если почва на участке глинистая и перенасыщена влагой, то во время установки свай стены скважин придется укрепить специальными обсадными трубами, в крайнем случае, когда бюджет сильно ограничен – хотя бы глинистым раствором. Благодаря этим обсадным формам перекрываются горизонты плывунных грунтов и фундамент оказывается абсолютно безопасным. Ведь так и глубина, и ширина скважин остается неизменной и не подверженной деформациям.

Шаг 6. Изготовление подушки

Подушка для такого фундамента – обязательна. Ее обычно делают из песка, щебня или просто бетонной смеси. Подушка хорошо утрамбовывается и далее скважина уже заполняется основным материалом.

Шаг 7. Армирование фундамента

Для дополнительной прочности буронабивных свай часто используется арматура, которая с помощью ростверка вяжется в единую конструкцию.

Чтобы буронабивные сваи были прочными, для них заранее изготавливают арматурные каркасы – из прутьев диаметром 10-12 мм, связанные особым образом. Можно применять также и готовые треугольные каркасы, которые обычно берут для балок перекрытий.

Шаг 8. Монтаж свай

Теперь готовятся сваи – их толщина и расположение напрямую зависят от проекта будущей бани. Чтобы точно определить длину сваи, используется специальное оборудование – ручной бур или мотобур.

Глубина таких свай должна быть не менее, чем 1,5 метра и больше глубины промерзания грунта. Но обязательно на 10-15 см больше нормативной глубины промерзания грунта на определенном участке. Для чего и нужен правильный расчет такого фундамента. К слову, глубину промерзания определенной местности можно узнать по геологической карте, или проконсультироваться с местными специалистами. Это важно: если основание свай окажется ниже глубины промерзания грунта, то весь фундамент не «выдавится», как только выпадет снег.

Еще один важный момент: над поверхностью земли останется около полуметра свай. Их заполняют бетоном, а как только он застынет – все сваи отделываются рубероидом и объединяются обвязкой.

Шаг 9. Гидроизоляция скважин

Чтобы в грунт не впитывалось цементное молочко, стены таких скважин нужно заранее выстелить прочной полиэтиленовой пленкой или рубероидом, что еще лучше. Если используется первый вариант, то пленку лучше сначала сварить и сделать из нее чехол – он станет неплохой гидроизоляцией для фундамента. Но этот метод подходит только для действительно прочного грунта. Во всех других случаях как опалубка более подходят металлические, картонные и асбоцементные трубы.

Шаг 10. Заливка бетона в скважины

Самый удобный способ – заливать бетон из смесителя. Ведь так за день можно управиться с достаточно большими объемами.

Заливается буронабивной фундамент традиционно быстротвердеющим цементом, который разводится небольшими порциями – каждый раз, как только трамбуется предыдущий слой.

Заполнять скважины буронабивного фундаментам можно бетоном или бетоном вперемешку с камнем: булыжником, известняком или песчаником. Требование к такому наполнителю только одно: чтобы он был прочным и ровным, т.

е. бутовым камнем.

А чтобы бетон в скважине уплотнялся более плотно, используется специальный бур – он создает нужную механическую вибрацию. Ведь главное во время строительства – это полностью исключить даже мельчайшие пустоты в сваях. Для чего и используется только качественный гидротехнический бетон, и подается он в форму свай специальной гидравлической машиной – именно она обеспечивает нужный уровень давления.

О заливке бетона при отрицательных температурах расскажет статья http://stroy-banya.com/fundament/zalivka-betona-pri-otricatelnyx-temperaturax.html

Вот и все – остается только сделать качественный ростверк, и можно смело строить солидную баню!
