Гидроизоляция трубы: Гидроизоляция трубопроводов, труб водоснабжения
виды материалов для изоляции труб в земле, на крыше, в иных условиях
Содержание:
Гидроизоляционные материалы для труб
Пенополиуретан
Поливинилхлоридная лента
Полимерные покрытия
Термоусаживающая лента
Жидкая мастика для гидроизоляции труб
Битумная мастика
Полиэтиленовая термоусаживаемая муфта
Изоляция дымохода на крыше
Монтаж примыкания к дымоходу
Бытовые и промышленные трубопроводы рассчитаны на длительный период эксплуатации. Существует множество гидроизоляционных материалов, позволяющих защитить такие системы от протечек и повысить их срок службы.
Гидроизоляционные материалы для труб
В продаже можно найти множество видов материалов для гидроизоляции. Каждый из них имеет собственные преимущества и недостатки. На их основании получится сделать выбор в пользу того или иного материала.
Пенополиуретан
Среди основных свойств материала можно выделить огнеупорность и высокую прочность.
Для гидроизоляции труб пенополиуретан выпускается в форме скорлуп или в составе заливки. Используется для защиты подземных промышленных трубопроводов, железобетонных канализационных каналов и теплотрасс. Материал отлично справляется с герметизацией стыков, защищает конструкцию от коррозии. Читайте также: «Варианты катодной защиты трубопроводов – преимущества и недостатки способов».
Поливинилхлоридная лента
Материал в основном используется для повышения герметичности стыков в наружных трубопроводах. Монтаж поливинилхлоридной ленты возможен только во время строительных или ремонтных работ. Предварительно необходимо проверить трубопровод на наличие дефектов.
Полимерные покрытия
Фольгоизол отличается эластичностью. Материал включает в себя два слоя: фольга и картон, обработанный битумным составом. Он применяется для защиты тепломагистралей, поскольку выполняет функцию пароизоляцию.
Гидроизолом называется картон, включающий в себя прослойку из битума и асбеста.
Бризол изготавливается в виде рулонов, для его монтажа используется мастика. Материал отличается эластичностью.
Стеклопластик — прочный гидроизоляционный материал, отличающийся широким температурным диапазоном, высокой прочностью, эластичностью и огнестойкостью. Выпускается в форме рулонов. Стеклопластик применяется для наружной изоляции, при его использовании нужна дополнительная облицовка.
Термоусаживающая лента
Термоусаживающая лента используется для изоляции участков стыков трубопроводов. Материал включает в себя два слоя, накладывается при помощи «горячего» соединения. Когда лента остынет, получится цельное покрытие, надежно защищающее конструкцию от ржавления. Материал чаще всего применяется для гидроизоляции труб водоснабжения.
Жидкая мастика для гидроизоляции труб
Это жидкий состав, с помощью которого удобно изолировать труднодоступные участки магистрали.
После его засыхания, образуется однородный защитный слой, препятствующий попаданию влаги. У застывшей мастики отсутствуют стыки. Для его нанесения необходимо специальное приспособление, а также температура воздуха выше 0 oC.
Мастика отличается эластичностью, поэтом подходит для изоляции конструкций с трещинами. Если защитное покрытие разрушается, то участок с дефектами удаляется, а на его месте заливается новый состав.
Битумная мастика
Битумная мастика применяется для получения монолитного и надежного соединения. В магазинах представлены два вида данного материала. Они отличаются по способу монтажа: для нанесения первого необходим нагрев, для нанесения второго он не требуется, так как его состав включает в себя растворитель. Специалисты рекомендуют предварительно загрунтовывать участок и закрывать его стеклосеткой, а потом уже использовать мастику.

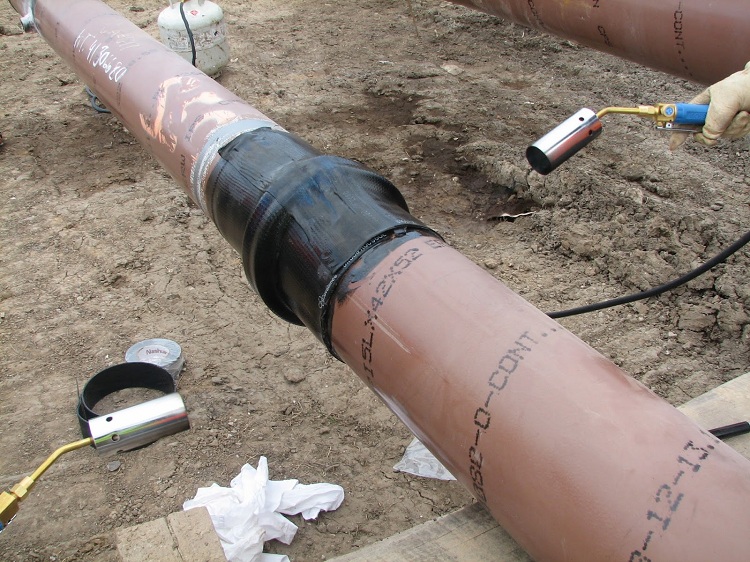

Полиэтиленовая термоусаживаемая муфта
Термоусадочная муфта выглядит как полиэтиленовая труба (детальнее: «Виды термоусадочных муфт для труб и правила их монтажа»).
При этом ее диаметр должен быть больше чем у самой трубы. Для монтажа гидроизоляции потребуется газовая горелка. С ее помощью нагревается муфта, а затем надевается на трубу. Потом выполняется сварка. Остается только дождаться остывания муфты, тогда она усядет, получится герметичное соединение с трубой.
В некоторых случаях свободные ниши заполняют монтажной пеной, дополнительно защищающей конструкцию. В продаже получится найти муфты для труб, диаметр которых не превышает 120 мм.
Изоляция дымохода на крыше
Герметизация конструкции выполняется в несколько этапов. Для начала нужно загрунтовать трубу и обработать ее мастикой на битумной основе. К ней нужно подключить диффузную мембрану.
Теперь можно переходить к изготовлению деревянного короба. Он устанавливается между трубой и крышей (подробнее: «Как и чем заделать щель между трубой и крышей – разные варианты для разных материалов»). При этом зазор должен составлять от 15 см. Все свободные ниши заполняются негорючим материалом, к примеру, минеральной ватой.
Монтаж примыкания к дымоходу
Для выполнения работы необходимо следующее:
- Ножницы по металлу;
- Внешние и внутренние уголки;
- Колпак с юбкой;
- Шуруповерт, а также саморезы к нему;
- Профнастил СС10;
- Молоток;
- Оцинкованный лист.
Место прохода трубы в крыше необходимо надежно изолировать от попадания жидкости. Качественно выполненная изоляция трубы дымохода на крыше позволит избежать протеканий. Обрешетка изготавливается так, чтобы спереди и сбоку от трубы находился брусок на удалении в 2 или 3 сантиметра, за ней — на удалении 5–10 сантиметров.
На фронтальной стороне дымохода будет размещен элемент «фартук», по своей ширине он должен перекрыть конструкцию примерно на 10–15 см. Ниши и углы изолируют герметизирующей лентой. Для этой задачи отлично подойдет лента фирмы Ондулин. Затем «фартук» фиксируют сбоку и прибивают его к крыше. Место стыка трубы и фартука крепится термостойкой прокладкой с хомутом.
Примыкание монтируется для обеспечения надежной гидроизоляции. Изготавливается элемент из стального листа. Примыкание устанавливают в месте, где присутствует профиль для штробы. Для выяснения места штробления, необходимо выполнить разметку. Работа выполняется с помощью угловой шлифовальной машинки.
Теперь можно переходить непосредственно к монтажу. Для начала монтируется металлический лист под нижнее примыкание. В будущем он будет выполнять функцию отвода влаги. Затем поверх листа крепится нижнее примыкание. Первый лист подгибается под второй таким образом, чтобы целиком облицевать трубу.
Остается выполнить монтаж бокового и верхнего примыкания. Выполнение задачи производится аналогично вышеописанному способу. Подгибы при создании конструкции необходимо, чтобы защитить его от протекания.
Гидроизоляция трубы в земле или снаружи позволяет повысить срок эксплуатации трубопровода. Для ее выполнения необходимо подобрать подходящий материал и заготовить нужные инструменты.
Гидроизоляция мест вводов коммуникаций материалами Гидроцем
Протечки в местах вводов коммуникаций
Места вводов инженерных коммуникаций являются наиболее уязвимым местом для протечек в заглубленных монолитных бетонных, сборных железобетонных и кирпичных конструкциях.
Это происходит вследствие того, что большинство материалов, из которых выполнены трубы и гильзы, не имеют достаточной адгезии к бетону. Поэтому вода проникает внутрь помещения в местах стыков “бетон-пластик”, “бетон-металл” и других подобных соединениях.
Гидроизоляция и герметизация мест вводов коммуникаций на стадии строительства
Для герметизации мест вводов коммуникаций применяются гидроизоляционные прокладки или набухающие герметики. В качестве гидроизоляционных прокладок используют различные гидрошнуры и гидрошпонки, изготовленные из гидрофильной резины или бентонитового материала. Технология герметизации мест вводов коммуникаций достаточно проста: перед заливкой бетона по окружности трубы или гильзы монтируется гидроизоляционная прокладка или полоса из набухающего герметика (1 или 2 кольца). Кольца монтируются встык без нахлеста и разрывов в центре стены. В процессе эксплуатации при контакте с влагой вмонтированная прокладка или герметик начнут разбухать (более чем в 2 раза), перекрывая тем самым путь воде через сопряжение бетона и трубы или гильзы.
На местах сопряжения поверхности строительной конструкции и трубы или гильзы необходимо устроить гидроизоляцию путем нанесения материала повышенной эластичности Гидроцем Эласт 2К, армированного стеклосеткой.
Особенности Гидроцем Эласт 2К:
- эластичное покрытие, перекрывающее трещины;
- хорошая адгезия к любым поверхностям;
- стойкость к динамическим нагрузкам.
Гидроизоляция и герметизация мест вводов коммуникаций на стадии ремонта
1 Подготовка поверхности
- Расшить примыкание “труба-стена” с устройством штрабы 20х50 мм по окружности.
- Обработать полученную штрабу водой при помощи водоструйного аппарата высокого давления.
- Устранить напор воды раствором Гидроцем Гидропробка, в случае активных течей.
2 Герметизация
- Заполнить по окружности в глубину 1/3 часть штрабы набухающим герметиком.
- После отверждения герметика оставшуюся часть штрабы заполнить по окружности материалом Гидроцем Шовный.
Материал наносится толщиной не менее 30 мм поверх герметика с выведением галтели на трубу.
Материал наносится толщиной не менее 30 мм поверх герметика с выведением галтели на трубу.3 Гидроизоляция
- После отверждения Гидроцем Шовный, но не менее чем через 6 часов, нанести послойно материал Гидроцем Эласт 2К, армированный стеклосеткой. Материал наносится поверх загерметизированной штрабы с заходом на поверхность строительной конструкции и на поверхность трубы или гильзы.
- Второй и следующие слои наносят на уже затвердевший, но не высохший слой. При нормальных условиях (температура 20°С и относительная влажность воздуха не более 70%) второй и следующие слои можно наносить через 4 часа после нанесения предыдущего слоя.
- Первый слой материала тщательно втирать кистью. В невысохший первый слой «вдавить» стеклотканевую сетку с ячейкой 5х5 мм.
Данные примеры являются возможными, но не обязательными. Каждый конкретный случай требует индивидуального технического решения. Разработка наиболее эффективного технического решения нашими специалистами позволит сэкономить время, а соответственно и деньги.
а — раскрой стеклотканевой сетки с ячейкой 5х5 мм; б — «вдавленная» в слой Гидроцем Эласт 2К стеклотканевая сетка; в — вид эластичного гидроизоляционного покрытия, выполненного из материала Гидроцем Эласт 2К, армированного стеклосеткой
Рисунок 1. Схема нанесения Гидроцем Эласт 2К
1 — железобетонная конструкция; 2 — стальная гильза; 3 — набухающий профиль; 4 — монтажная пена; 5 — шнур типа “Вилатерм”; 6 — полиуретановый герметик; 7 — гидроизоляция Гидроцем Эласт 2К; 8 — эпоксидный клей; 9 — гидролента; 10 — трубопровод; 11 — утеплитель; 12 — грунт обратной засыпки
Рисунок 2. Устройство ввода коммуникаций
Водонепроницаемая герметизация проходки трубы — SealBoss Corp.
Инструкции по гидроизоляции проходки трубы
Как заменить вышедший из строя гидрозатвор вокруг существующих проходок трубы
Удалите весь ранее существовавший цементный раствор или несостоявшийся бетон вокруг проходов трубы, желательно на глубину не менее 1 дюйма и 1/2 шириной по окружности трубы.
Для работы, показанной выше, использовалось воздушное долото из-за правил техники безопасности, установленных на заводе по производству природного газа.
После удаления всего ранее существовавшего цементного раствора или бетона очистите участок с помощью щетки, воздуха или пылесоса, чтобы удалить пыль или незакрепленный материал.
Теперь можно приступать к установке продуктов для ремонта.
Использование нескольких продуктов и методов для достижения наилучших долгосрочных результатов
- Использование SealBoss Seal Oakum для гидроизоляции проходки труб по методике «Oakum Soakum» с SealBoss Water Stop Foam 15709 / 10010 и Окум .
Oakum Пропитка пенопластом
Oakum Укладка Soakum
Начиная с разматывания и отрезания достаточного количества веревки Oakum, чтобы обернуть ее по окружности трубы в том месте, где она проходит через стену, монтажник начнет с работы и открытия Oakum, чтобы создать больше площади поверхности для прилипания катализированной смолы.
Используя пакет с застежкой или ведро, налейте достаточное количество смолы SealBoss 1510/1570, чтобы полностью покрыть стренгу Oakum, затем добавьте желаемый катализатор 5–20% 15x в зависимости от серьезности утечки.
Процентное содержание катализатора зависит от времени реакции и скорости расширения, для неактивной утечки рекомендуется от 5% до 10%, для активной утечки рекомендуется от 10% до 20%. По любым вопросам относительно соотношения катализатора обращайтесь к одному из наших технических представителей.
После того, как Oakum пропитается, быстро оберните трубу и проложите волокна вокруг трубы и в кольцевом пространстве для прохода трубы, чтобы создать прокладку, похожую на рукав, вокруг трубы. Опрыскайте пропитанный Oakum водой, чтобы ускорить образование пены. Через несколько секунд вы увидите, как пена образуется и расширяется.
Когда пена полностью затвердеет, ремонт будет завершен.
- В зонах с постоянным гидростатическим давлением часто рекомендуется заполнять окружные пустоты по всей толщине стены с помощью SealBoss 1510 или 1570 Water Stop Foam .
- С помощью иглы SealBoss для нагнетания цементного раствора и недорогого сверхлегкого ручного пистолета HP1500 или ручного насоса HP 100 можно удобно разместить пенный цементный раствор и ввести его в пустоту. В зависимости от условий на строительной площадке инъекцию можно выполнить в соответствии с «процедурой Oakum Soakum», путем проникновения иглы в первоначальный ремонт и введения пены SealBoss Water Stop Foam позади нее.
- Для небольших работ и диаметров труб, а также для недорогих применений, где ручной насос и инъекционные иглы нецелесообразны, можно использовать пену SealBoss Can-Seal Foam в качестве альтернативы более низкого качества.
После завершения работ по герметизации утечек срежьте излишки затвердевшей пены с участка, который может выступать из кольцевого пространства, чтобы можно было нанести цементный раствор/строительный раствор вокруг прохода трубы.
- SealBoss SwellCaulk — высококачественный однокомпонентный гидроактивный герметик, который набухает при контакте с водой, создавая водонепроницаемое уплотнение. Продукт может использоваться в трубных и кабельных проходках в составе ремонтной системы. Используя SwellCaulk, нанесите валик подходящего размера вокруг трубы за пределы области сколов на глубину не менее двух дюймов внутри пустоты по окружности. Как только этот гидрофильный материал подвергается воздействию влаги, он начинает набухать, создавая уплотнение вокруг трубы.
Продукт может использоваться в трубных и кабельных проходках в составе ремонтной системы. Используя SwellCaulk, нанесите валик подходящего размера вокруг трубы за пределы области сколов на глубину не менее двух дюймов внутри пустоты по окружности. Как только этот гидрофильный материал подвергается воздействию влаги, он начинает набухать, создавая уплотнение вокруг трубы.Средства для ремонта проходки труб
Какая процедура герметизации труб подходит именно вам?
Позвоните своему техническому специалисту SealBoss по номеру
Если у вас есть какие-либо вопросы по герметизации проходки трубы, процедурам остановки воды при закачке трещин или любым другим применениям, связанным с закачкой, свяжитесь с нашей командой квалифицированных представителей SealBoss.
Запланируйте консультацию на месте и полное обучение системам впрыска.
Позвоните нам по телефону 714-662-4445.
Обратитесь к техническому специалисту SealBoss®
Водопровод, трубы и комплект для проходки
Ремонт трещин в бетоне, полиуретановый бетонный фундамент и ремонт трещин, комплекты
99,95 долларов США
Впрыск полиуретановой пены вокруг трубы, проходящей через бетонную стену подвала, остановит утечку воды.
Приклеивается к:
- Медь
- ПВХ
- Пластик
- Бетон
Водопровод, труба и комплект для проходки
Выберите вкладку для получения дополнительной информации о продукте:
- Описание
- Где использовать
- Вылеченная Hydra Stop 300
Во время установки водяная заглушка используется для герметизации воды. Со временем связь с бетоном может ухудшиться, и вода будет просачиваться внутрь. Впрыск полиуретановой пены вокруг трубы, проходящей через бетонную стену подвала, остановит утечку воды.Утечки воды вокруг кабелепроводов, труб, водопроводов и отверстий в бетонных стенах
Через все отверстия в бетонном фундаменте может происходить утечка воды. Это связано с тем, что при установке водопровода, трубопровода, канализационной трубы или другого прохода отверстие было просверлено насквозь в стене. Это отверстие обеспечивает прямой путь для воды, чтобы попасть в ваш подвал.
Во время установки, скорее всего, для герметизации этих отверстий использовалась «водяная пробка». Водяная пробка похожа на цемент и помещается внутри и снаружи отверстия вокруг трубы. К сожалению, водяная пробка не может проникнуть в отверстие более чем на 2 дюйма. За ним находится пустота, собирающая воду. В эту пустоту можно впрыснуть пенополиуретан и полностью закрыть всю пустоту.
Неисправность водяной пробки вокруг труб и кабелепровода
Во время установки отверстие было герметизировано продуктом, обычно называемым «водяной пробкой». Гидравлическая пробка представляет собой продукт, похожий на цемент, который набивается в зазор вокруг трубы. Установщик не может полностью протолкнуть водяную пробку через бетонную стену. В конце концов вода попадает в щель, и вы видите, как вода просачивается внутрь вашего подвала. Водяная пробка выходит из строя, потому что она не может плотно прикрепиться к окружающему бетону или трубе. Связь не удается, и вода начинает поступать. Или водяная пробка начинает крошиться и трескаться. Инъекция полиуретана в пустоту остановит утечку.
Инъекция полиуретановой пены для остановки утечки воды
Простой ремонт для остановки утечки воды можно выполнить путем введения полиуретановой пены в протекающую трубу и вокруг нее. Полиуретан поступает в виде жидкости, а затем вспенивается и расширяется вокруг трубы.
Пена прочно сцепляется с бетоном и трубой. Как только пена полностью расширится, она полностью заполнит пустоту в стене наружу.
Сначала в пробке для воды делается небольшое отверстие, если она плотно прилегает к бетонной стене. В это отверстие помещается инъекционный порт. Вот как полиуретан будет впрыскиваться в пустоту. После размещения порта вся область герметизируется Poxy Paste. Это гарантирует, что полиуретан Hydra Stop 300 не вытечет. Наконец, впрыскивается полиуретан Hydra Stop 300. Общее время ремонта один час.
Где использовать
Ремонт одной трубы или проходки диаметром до 1 дюйма.
Только для использования на бетонных стенах
Этот комплект можно использовать для устранения протечек через бетонные стены, например;
- Вокруг протекающих водопроводов
- Канализационные трубы*
- Электропровод, проходящий через стену
- Все проходы через бетонную стену
Пенополиуретан приклеивается к бетонным, медным, стальным, железным и пластиковым трубам.
