Профили для гипсокартона. Размеры профиля под гипсокартон

Профиль – это рейка, изготовленная из оцинкованного металла холодного проката. С ее помощью можно сконструировать каркас любой сложности. В современной строительной индустрии используются виниловые и металлические профили для гипсокартона. Размеры и материалы подходят ко всем монтажным конструкциям. Прежде чем приступать к работе, следует знать все виды профилей, применяющихся в строительстве.

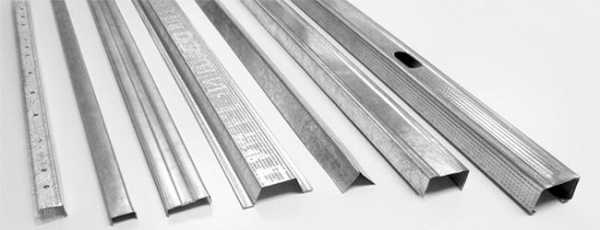

Виды профилей

Направляющий (называется УД) устанавливается по всему периметру помещения (если это потолок) или на полу, потолке и параллельных стенах (если это стена). Применяется для создания плоскости будущего каркаса. Профиль направляющий для гипсокартона, размеры которого очень удобны в дизайнерских конструкциях, бывает разного качества. Прочность зависит от толщины изготавливаемого материала. На потолках используется более толстолистовая сталь. Изделие из тонкого металла применяют при обшивке стен.

Несущий (обозначается СД) – это опорный профиль под гипсокартон. Размеры его (толщина и длина) бывают разные, как и в направляющих. Чем тоньше сталь, тем большее количество крепежных элементов устанавливается. Предназначается для окончательного завершения конструкции. Несет ответственность за надежность и жесткость каркаса. Берет на себя всю нагрузку, поэтому должен быть из хорошего оцинкованного материала. Крепится при помощи вставления в направляющий (УД). Рассчитывается так, чтобы крайний лист гипсокартона заканчивался посередине профиля. Главными критериями при выборе служат ширина и высота перегородки. Прикручивается с каждого края маленькими саморезами («блошками»).

Помимо двух основных, используются и другие виды профиля для гипсокартона. Размеры их очень похожи, но функции отличаются друг от друга:

1. Угловой профиль (ПУ) – предназначен для укрепления наружных углов. Крепится на гипсокартонное основание шпаклевкой. Еще его называют перфорированный уголок. Применяется в оконных или дверных откосах, наружных углах стен и коробов. На стенах выполняет функцию маяка. При его помощи угол стены выходит ровный и острый.
2. Маячный (ПМ) – если стены очень кривые, на гипсовую штукатурку ставятся специальные маяки, затем набрасывается шпаклевка между ними и подтягивается правилом.
3. Направляющий потолочный – имеет такие же функции, как и обычный профиль, но он намного прочнее. Изготавливается специально для потолочных каркасов.

Виниловые профили

Профили для гипсокартона, размеры которых бывают разными, подходят для любых потребностей пользователя. Чтобы качественно завершить монтаж конструкций, стоит использовать виниловые профили, поверхность которых легко обрабатывается. Предназначены они для торцевых, внешних углов и нестандартных стен. Защищают от влаги, придают завершенность на кромках и соединяют конструкцию с оконными блоками и дверьми. Существует несколько их видов:

1. Арочный (ПА) – это гнутый арочный профиль. Используется в криволинейных гипсокартонных конструкциях. Радиус гибкости – 500 мм. Особенно хорошо подходит для отделки колонн.
2. J-профиль – очень распространенный. Изготавливается из жесткого винила. Применяется для оформления кромки гипсокартона и легко надевается на него. Хорошо красится.
3. Кабельный профиль – это специально разработанный элемент. Служит для установки оптоволоконного кабеля. Мягкий шнур вкладывается внутрь, чтобы на него не попала шпатлевка.
4. Маркер полукруглого угла – высококачественный инструмент, с помощью которого создаются ровные прекрасные углы.
5. Поворот – служит для обеспечения последовательной равномерности кабеля.

Размеры профилей

Для каждой дизайнерской задумки можно подобрать подходящий профиль под гипсокартон. Размеры разработаны, чтобы при монтировании конструкции не выбрасывалось много лишних кусков.

С помощью большого ассортимента разных габаритов существует возможность выбрать ширину и длину элемента.

Дополнительный крепежный элемент

Иногда строители сталкиваются с проблемами, когда крепят профили для гипсокартона. Размеры их могут быть меньше, чем требуемая конструкция. Поэтому необходимо использование дополнительных крепежных элементов.

1. Профильный соединитель – это крепежный элемент, соединяющий две несущих рейки между собой. Вставляется в торцы двух соединяемых элементов и фиксируется двумя «блошками» по металлу с каждой стороны.
2. Подвесы – бывают с анкерным зажимом и прямые. Это металлическая пластина, легко сгибаемая в виде буквы «П» и закрепляющая профиль к потолку.
3. Краб – крепежный элемент для установки перемычек, находящихся между рейками.

Инструменты для монтажных работ

При работе с профилем следует иметь некоторые инструменты:

• ножницы по металлу – ими надрезают или отрезают рейку;
• рулетка – служит для измерений;
• просекатель – прокалывает отверстия в деталях каркаса;
• маркер или карандаш – назначает линии отреза;
• скреппрофиль – клещи для скрепления.

Монтаж и крепление

Важным фактором является правильное возведение и закрепление конструкции. Сначала обивочным шнуром отбивается уровень: для верха – горизонтальный, а для стен – вертикальный. Направляющие выставляются и крепятся к стене с помощью дюбель-гвоздя (размер 6х40 мм или 6х60 мм).

В УД монтируется несущий СД. Затем распределяются горизонтально профили для гипсокартона. Размеры шага — 40 см, но следует учитывать, что стыковочный шов листа должен быть посередине рейки. К потолку вдоль вертикальных линий в виде буквы «П» закрепляются дюбелями «бук» армированные подвесы. Горизонтальные металлические рейки СД выставляются по уровню и крепятся к пластинам при помощи «блох».

После завершения всех работ по строению каркаса прикручиваются листы на профили для гипсокартона. Размеры саморезов по металлу, которыми крепится материал, – 25 мм или 35 мм. Размер шага — 15 см.

fb.ru

размеры, виды, цена и монтаж своими руками (фото, видео)

Конструкции из гипсокартона пользуются сегодня огромным спросом. Но для надежного и прочного крепления, соединения элементов требуется профиль для гипсокартона. На рынке представлено широкое разнообразие данных элементов, размеры, длина, крепление и установка которых отличается друг от друга. Мы расскажем об основных видах профилей, а также дадим несколько полезных советов относительно их выбора.

Содержание статьи

• 1 Виды
  • 1.1 Стоечные
  • 1.2 Обшивочные направляющие
  • 1.3 Для перегородок
    • 1.3.1 Направляющий
    • 1.3.2 Стоечный
  • 1.4 Арочные
  • 1.5 Дополнительные элементы
• 2 Советы по выбору

Виды

Качественный металлический оцинкованный профиль позволяет не опасаться коррозии и влаги, которая воздействует на эти элементы. Соорудить каркас выгоднее из металла, нежели дерева, поскольку последнее не отличается долговечностью.

В зависимости от того, какой каркас или конструкция планируется изготавливаться своими руками, вам потребуются определенные профили, нужные размеры, длина, крепежные элементы и прочие составляющие.

Существует несколько видов профилей:

• Направляющие обшивочные;
• Стоечные;
• Для перегородок;
• Арочные.

О них следует поговорить более подробно.

Стоечные

Их также называют потолочными. Такой металлопрофиль пользуется наибольшим спросом, обозначается буквами CD, хотя в некоторых маркировках встречается ПП. Оптимально выбранные размеры 60х27 мм или в соответствии с вашей конструкцией, позволяют выполнять монтаж своими руками, экономя пространство. Важный плюс в том, что при работе с такими элементами почти не остается отходов. В процессе монтажа непосредственное участие принимают ножницы по металлу, просекатель.

Стоечным профилем 60х27 мм изготавливают каркас, выполняется монтаж и установка подвесных потолков, обшивка стен.

Размеры:

• Высота полки — от 27 до 28 мм;
• Ширина — 600 мм;
• Длина — 25-40 мм.

Обшивочные направляющие

Их обозначают буквами UD. Служат в роли направляющих для каркаса. При облицовке стен гипсокартоном или создании подвесного потолка, весь периметр плоскости оснащается данными элементами. Желательно выбирать перфорированные изделия, чтобы проще было сверлу дрели проходить сквозь них для крепежей.

Такие профили требуется для создания направляющих, в которые монтируют стоечный элемент.

Размеры:

• Длина — 3000 мм;
• Толщина — 0,55 мм;
• Ширина — 27 мм;
• Высота — 28 мм.

Для перегородок

Они, в свою очередь, делятся на стоечные (CW) и направляющие (UW).

Направляющий

Такой профиль для гипсокартона маркируется буквами UW. С их помощью создается перегородка нужной толщины. По этой причине элементы выпускают разных размеров, и особое внимание уделяют вариативности выпускаемых изделий по ширине.

Они выполняют роль направляющих при изготовлении перегородки.

Размеры:

• Длина — 2000-4000 мм;
• Высота — 37-40 мм;
• Ширина — от 42 до 150 мм.

Стоечный

Маркируется буквами CW. Его размеры по ширине выбираются на основе стартовых элементов. На качественных изделиях всегда наносятся насечки, которые облегчают установку коммуникаций, проводки.

Такие профили требуются, когда выполняется монтаж перегородок. Элемент принимает непосредственное участие в создании каркаса. Для работы требуется просекатель.

Размеры:

• Длина — 3000-4000 мм;
• Ширина — в зависимости от профиля UW;
• Высота — 40-50 мм.

Арочные

Такой профиль для гипсокартона имеет вогнутую или выпуклую форму, который необходим для сооружения конструкций сложных форм. Ярким примером сферы применения выступает арка. Хотя сейчас мастера научились делать их самостоятельно, используя стоечный элемент. Для этого потребуется немного сноровки, просекатель, ножницы и фантазия.

Дополнительные элементы

Есть несколько дополнительных элементов, без которых выполнить монтаж, и соорудить каркас будет невозможно. Один оцинкованный направляющий профиль добиться желаемого результата не получит, поскольку для создания стены, арки, перегородки требуется кое-что еще.

1. Двухуровневые соединители. Они требуются для профиля CD. С их помощью крепятся элементы на разных уровнях. Направления соединителей перпендикулярны друг относительно друга. Продают в виде разверток, потому перед тем как начать монтаж следует изогнуть, придав форму буквы П.
2. Одноуровневые соединители (крабы). Также для CD профилей. Нужны для фиксации элемента на одном уровне. Если нагрузка не составит более 20 килограммов на 1 квадратный метр, использовать для их крепления саморезы не нужно. Профили просто защелкиваются. Если нагрузка большая, тогда применяют по одному саморезу с каждой стороны.
3. Прямой подвес. Его используют, когда осуществляется монтаж подвесного потолка. Элемент крепится на поверхности потолка, предварительно выгибая его в букву П. По краям своими руками нужно вкрутить два самореза. Подвес способен выдержать нагрузку в 40 килограммов.
4. Анкерный подвес. Выполняет роль соединителя профиля CD и потолка. Необходимость в таком элементе появляется при недостаточно длине прямого подвеса. Подвес вставляют в профиль, а тяга продевается через отверстие в пружине.
5. Продольный соединитель. Он добавляет нужную длину профилю. Данный элемент необходимо вставить в торцевую часть профиля.
6. Крепежи и инструменты. К ним относят всевозможные анкеры, дюбели, саморезы, просекатель и прочие элементы, позволяющие выполнить крепление на стене или потолке своими руками. Рассчитайте, сколько вам потребуется крепежей и стоит ли закупать их с точностью до одного. Лучше приобрести с запасом, чтобы монтаж не прерывать на самом интересом месте и каркас был завершен за один подход, а не с перерывами на поход за саморезами.

Советы по выбору

Мы разобрали все виды профилей для гипсокартона, позволяющие соорудить каркас, выполнить стены, перегородки своими руками. Но чтобы конструкция оказалась качественной, стоит разобраться в нюансах выбора крепежей и самих профилей. Будет обидно, если ваш направляющий развалится у вас прямо в руках, или купленные саморезы не смогут войти в металл. Каждое крепление обязано быть надежным, прочным.

Купленный профиль 60х27 мм может оказаться бракованным, а дюбели раскрошатся при первом же ударе по ним. Чтобы всего этого избежать, обратите внимание на распространенные виды брака.

1. Недостаток толщины металла. Это серьезный минус, от которого может пострадать ваш каркас. Проверьте толщину на месте, сопоставьте профили разных производителей, если под рукой нет штангенциркуля.
2. Следы коррозии. Если вы видите ржавчину на изделии, подобные элементы покупать не стоит. Хороший каркас из них не построишь. Если коррозия началась, остановить ее будет невозможно. Вам нужен подобный профиль не стене? Маловероятно.
3. Нарушение прокатки. Определить такой дефект не сложно. Доставьте профиль 60х27 из пачки, посмотрите на него вдоль. Если элемент перекручен, имеет неровную форму, тогда покупать его точно не стоит. Проблема возникает не только из-за заводского брака, но и по причине неправильного хранения. С течением времени направляющий деформируется и крепить его не рекомендуется.
4. Некорректные размеры. Покупая профиль 60х27 мм, убедитесь, что размеры действительно соответствуют надписи на упаковке. Работать с ними неудобно, каркас получается неправильный. Не допускается даже незначительное отклонение от необходимых размеров.
5. Редкая или слабая насечка. Из-за этого вкрутить саморезы своими руками будет крайне сложно, шуруповерт может не справиться с задачей. Если толщина металла большая, тогда процесс усложнится вдвое.
6. Острие. Легкость вкручивания в стены крепежей во многом зависит от их острия. С виду они могут оказаться нормальными, но проблема порой кроется в самом металле. Возьмите пару элементов из упаковки, попробуйте их вкрутить на стене или металле. Изучите содержимое купленной упаковки. Не редко туда подбрасывают брак с целью его реализации. Посмотрите на головку, четкость прорезей под отвертку. Иногда их выполняют из низкосортного металла, который начинает разлезаться при первом же вкручивании.
7. Заусеницы. Покупка профилей под гипсокартон, которые покрыты заусеницами, запрещается даже при наличии большой скидки. Это опасно для вас самих, поскольку вы легко порежете руки. Вещь острая, опасная, не стоит сэкономленных денег.
8. Пробки дюбелей. Вам потребуется в стен крепить дюбели своими руками. Если на них имеются множественные наплывы из пластика, элемент с трудом будет входить в стены и не сможет толком раскрыться. От этого качество фиксации оставит желать лучшего.
9. Просекатель. Выполнить крепление между профилями легко, если под рукой есть просекатель. Этот инструмент является необходимым при работе с профилями под гипсокартон. Обзаведитесь качественным изделием, которое не подведет в самый ответственный момент.

При установке каркасов, перегородок, арок свою роль играет каждый элемент — профиль, крепеж, просекатель, дюбель, анкер. К их выбору нужно подходить внимательно, дабы не допустить применения брака.

Если возникают сложности, обратитесь к специалистам. За их услуги придется заплатить, зато результат оправдает вложенные средства.
