Чем осевой вентилятор отличается от центробежного

Отличие осевого вентилятора от центробежного

Вентиляторы используются для проветривания помещений, однако их применение не сводится только к приточно-вытяжной вентиляции. Вентиляторы могут использоваться для подачи воздуха в промышленных линиях или, например, для пневматической транспортировки сухих сыпучих материалов. У каждого вида применений есть свои требования, которым соответствует тот, или иной тип вентилятора. В данной статье мы рассмотрим различие двух наиболее распространённых видов вентиляторов: Центробежных и Осевых.



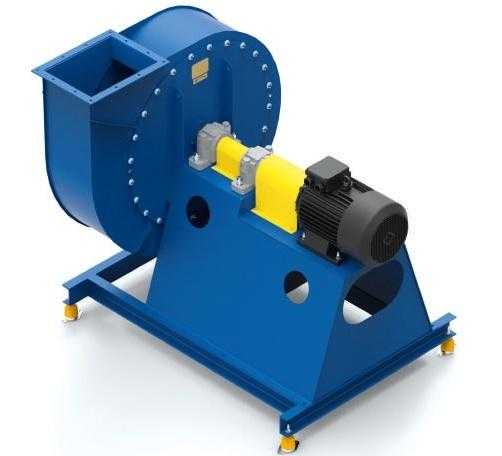

Центробежные вентиляторы

Конструкция центробежного вентилятора, который также часто называют радиальным, включает в себя два основных элемента – электродвигатель и крыльчатку, имеющую ряд лопастей. Визуально он похож на колесо, а при исполнении в спиральном корпусе центробежный вентилятор выглядит как улитка. Такое простое устройство обеспечивает бесперебойное движение воздушных масс в относительно тихом режиме. Лопасти такого вентилятора могут быть загнутыми вперед, назад и прямыми. В центробежных вентиляторах принято использовать двигатели высокой мощности, но, в последнее время тренд на экологичные технологии заставляет производителей использовать энергоэффективные электронно–коммутируемые (EC) двигатели, что позволяет сводить к минимуму потребляемую энергию. Ввиду этих особенностей, центробежные вентиляторы чаще используются в промышленных целях, для работы с большими объёмами воздуха.



Осевые вентиляторы

Осевые вентиляторы еще называют аксиальными, поскольку они перемещают воздух параллельно оси рабочего колеса, в отличие от центробежных, которые перемещают воздух перпендикулярно оси. Устройство представляет собой двигать с крыльчаткой, лопасти которой напоминают пропеллер. Крыльчатка и корпус вентилятора могут быть изготовлены как из пластика (например, в случае встраиваемых или канальных вентиляторов), так и из металла. Осевые вентиляторы имеют множество различных исполнений, в том числе в круглом или квадратном корпусе, с защитной решеткой или вообще без корпуса. Широкий спектр применения позволяет осевым вентиляторам охлаждать, проветривать и даже прогревать жилые и технические помещения.



Отличие центробежного вентилятора от осевого

Относительно центробежных вентиляторов, осевые делают куда больше оборотов, за счёт особенностей своей конструкции и характеристик, однако они неприменимы в условиях с высоким аэродинамическим сопротивлением и более шумные на средних частотах. Но несмотря на это, осевые вентиляторы имеют ряд преимуществ, такие как компактность, удобство эксплуатации, простая конструкция и реверсивность. Они высокопроизводительны и их легче ремонтировать.

Центробежные вентиляторы уверенно работают при значительных давлениях, — например, в системах охлаждения или пароснабжения, однако они более шумные на низких частотах и часто нуждаются в мерах дополнительной шумоизоляции.  Все вышеизложенные факты говорят о том, что выбор конструкции вентилятора должен основываться на данных об условиях и особенностях эксплуатации, а также предусматривать потребности в каждом конкретном виде его применения.



ventik.ru

Центробежный вентилятор: устройство и эксплуатационные параметры

Для перемещения воздушных составов из помещений или по каналам используются различные вентиляторы. Вентилятор центробежный относится к группе агрегатов, способных создавать небольшое разрежение или увеличение давления воздушного потока. Отличается простой конструкцией, используется как в промышленности, так и в бытовых целях. Может иметь различные линейные размеры и технические параметры.

Эксплуатационные параметры вентиляторов

1. Производительность. Характеризует количество воздуха, перемещаемого устройством в единицу времени. Определяется по формуле Q = V/t [м³/с], где:

Q – производительность вентилятора;

V – воздух, перемещаемый устройством в кубических метрах;

t – время работы.

На основании характеристик по производительности выполняется расчет различных вентиляционных систем с учетом кратности обмена воздуха. С учетом этих данных подбирается конкретный воздуховод.

2. Максимальный напор потока. Зависит от количества энергии, получаемой воздушным потоком при прохождении через корпус устройства. Вентилятор центробежный засасывает воздух во входное отверстия и лопастями придает ему ускорение. Рассчитывается по формуле Рп = Рст + Рдин, где:

Рп – давление воздуха на выходе из вентилятора;

Рст – статическое давление воздуха на входе;

Рдин – динамическое давление, придаваемое лопастями устройства.

Центробежные механизмы не могут создавать высокое давление воздушного потока и используются только в вентиляционных системах.

3. Мощность. Разделяется на общую и полезную, от соотношения этих характеристик зависит, какой коэффициент полезного действия имеет центробежный вентилятор. Определяется по формуле N = (Q·P)/(1000·ŋ) [кВт], где:

N – общая мощность вентилятора;

Q – производительность устройства по максимальному объему воздушного потока;

P – давление, которое имеет воздух на выходе из устройства;

ŋ – КПД центробежного механизма.

Технические параметры устройств подбираются на основании расчетов вентиляционных систем с учетом особенностей производства и конкретного места установки.

Из каких частей состоит вентилятор центробежный

Различные модели устройств могут иметь конструкционные особенности, но у всех одинакова принципиальная схема.

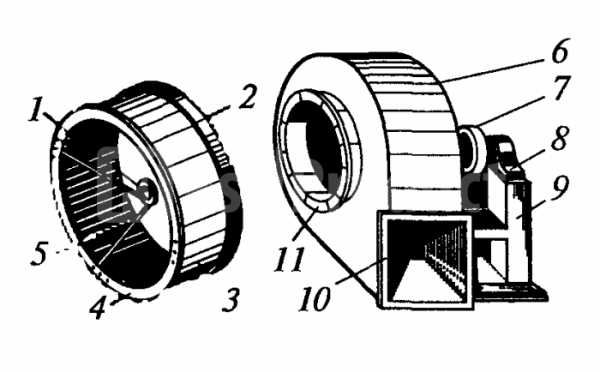

Устройство центробежного вентилятора

1 – ось ступицы, крепится непосредственно на электрический двигатель или на приводной шкив;

2 – рабочее колесо с установленными лопатками;

3 – лопатки, нагнетающие воздух. Могут иметь различный вид, что позволяет изменять технические характеристики без изменения мощности двигателя;

4 – передний диск, с его помощью вентилятор захватывает воздух;

5 – решетка лопастей. Вентилятор центробежный может иметь различное количество лопастей, отличающихся по геометрии и линейным параметрам.

6 – корпус (улитка), служит для перенаправления воздушного потока, создает разрежение на входе и повышенное давление на выходе;

7 – приводной шкив, может иметь различные диаметры и профили;

8 – подшипники качения, могу быть роликовыми или шариковыми;

9 – несущая рама;

10, 11 – фланцы, к ним присоединяется воздуховод.
Конструкционные отличияДля вентиляции помещений необходимо подбирать устройства, полностью отвечающие техническому заданию. В связи с различными требования к эксплуатационным показателям конструкторы разработали несколько типов устройств, отличающихся внешним видом и техническими возможностями. Корпус вентиляторов изготавливается из листовой стали, для защиты от коррозионных процессов используются современные порошковые покрытия.
ЛопаткиФиксируются к диску, могут быть неразъемными и съемными, с регулируемым углом наклона или стационарными.

Типы профилей лопаток

Способы подключения устройствВ зависимости от требований к вентиляции устройства могут подключаться параллельно или последовательно. Параллельное подключение применяется в тех случаях, когда один вентилятор не в состоянии обеспечить требуемые параметры по кратности обмена воздуха, а увеличение его диаметра или скорости вращения технологически невозможно.
Параллельное подключение вентиляторов

Технические характеристики двух параллельно подключенных вентиляторов

Суммарное эквивалентное отверстие установки равно сумме этих показателей каждого вентилятора. За счет такой схемы компоновки второй параллельный вентилятор развивает мощность несколько ниже, чем в отдельно смонтированном варианте. Если рабочая точка В расположена рядом с зоной неустойчивости, то вентилятор центробежный может попадать в режим помпажа, воздух теряет свою первоначальную скорость.
Последовательное подключение вентиляторов

Технические характеристики двух последовательно подключенных вентиляторов

Последовательное подключение двух вентиляторов целесообразно в случае, если вентиляция иным методом не обеспечивает нужное давление в воздуховодах. Часто схема применяется во время монтажа пневматических транспортеров. Установка нескольких последовательных устройств позволяет понизить скорость движения лопаток, за счет чего уменьшается сила удара транспортируемых материалов о лопатки. При такой схеме общее давление суммируется.

Способы регулирования производительности

В некоторых случаях воздух должен изменять параметры своего движения, достижение такого эффекта на одном устройстве достигается несколькими методами:

1. Регулировкой при помощи дросселя. Изменение параметров может достигать до 40% первоначальных. Способ оправдан только для небольших вентиляторов.
2. Регулировкой скоростью вращения. Метод считается самым экономичным, воздух движется с различной скоростью и при этом КПД меняется в незначительных пределах. В зависимости от изменения скорости вращения меняется центробежная сила, действующая на потоки.
3. Регулирование положением направляющих лопаток

Зависимость производительности от угла поворота лопаток

Влияние геометрии лопаток на КПД вентиляторов при изменении скорости вращения

За счет перестановки лопаток изменяется угол захвата потока, воздух увеличивает или уменьшает скорость движения. Производительность устройства имеет прямую связь с углом поворота и значения отношений диаметров входного и выходного патрубков.

plast-product.ru

Устройство центробежного вентилятора: принцип действия, особенности работы

Центробежный вентилятор — устройство механического типа, которое способно работать с воздушными или газовыми потоками, имеющими низкий уровень увеличения давления. Крутящаяся крыльчатка обеспечивает движение воздушных масс. Система работы заключается в том, что кинетическая энергия увеличивает давление потока, который и оказывает противодействие всем воздуховодам и заслонкам.

Центробежный вентилятор намного мощнее осевого, при этом имеет экономных расход электроэнергии.

Данное устройство позволяет изменить направление воздушной массы с уклоном в 90 градусов. При этом во время работы вентиляторы не создают много шума, а за счет своей надежности их диапазон рабочих условий достаточно широк.

Некоторые особенности

Хотелось бы обратить внимание, что принцип действия центробежного вентилятора построен таким образом, что он качает постоянный объем воздуха, а не массу, что позволяет фиксировать скорость расхода воздуха. Кроме того, такие модели намного экономичней, чем осевые аналоги, а конструкцию при этом имеют проще.

Схема элементов центробежного вентилятора: 1 – ступица, 2 – основной диск, 3 – рабочие лопатки, 4 – передний диск, 5 – лопастная решетка, 6 – корпус, 7 – шкив, 8 – подшипники, 9 – станина, 10, 11 – фланцы.

Автопромышленность использует данные вентиляторы, чтобы охлаждать двигатели внутреннего сгорания, которые отдают «в пользование» свою энергию такому аппарату. Также это вентиляционное устройство применяется для перемещения газовых смесей и материалов в вентиляционных системах.

Могут использоваться как одно из составляющих систем отопления или охлаждения. Такая техника применима и с целью очистки и фильтрации промышленных систем.

Для обеспечения нужного уровня давления и расхода используется обычно целая серия вентиляторов. Конечно, центробежные модели имеют более высокую мощность, но при этом остаются экономичными (всего лишь 12% затрат от электричества).

Устройство центробежного вентилятора состоит из крыльчатки, которая оснащена несколькими шеренгами лопастей (ребер). В центре расположен вал, который проходит через весь корпус. Воздушные массы попадают с края, где находятся лопасти, далее за счет конструкции происходит их поворот на 90 градусов, а затем благодаря центробежной силе они разгоняются еще больше.

Вернуться к оглавлению

Типы приводных механизмов

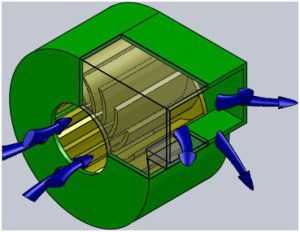

Схема работы центробежного вентилятора.

Во многом на работу вентилятора, а именно на вращение лопастей, влияет тип привода. На сегодняшний день их 3:

1. Прямой. В данном случае крыльчатка напрямую соединена с валом двигателя. От скорости вращения мотора будет зависеть и скорость лопастей. В качестве недостатка этой модели выделяют следующие: если двигатель не имеет регулировки своей скорости, то и вентилятор будет работать в одном режиме. Но если учесть, что холодный воздух имеет более высокую плотность, то кондиционирование будет само по себе происходить быстрее.
2. Ременный. В данном типе устройства имеются шкивы, которые расположены на валу двигателя и крыльчатки. Соотношение диаметров шкивов обоих элементов влияют на скорость работы лопастей.
3. Регулируемый. Тут регулировка скорости происходит за счет наличия гидравлической или магнитной муфты. Ее месторасположение — промеж валов мотора и импеллера. Чтобы проще было осуществить этот процесс, такие центробежные вентиляторы имеют автоматизированные системы.

Вернуться к оглавлению

Составляющие центробежного вентилятора

Схема рабочих колес центробежных вентиляторов: а – барабанная, б – кольцевая, в, г – с коническими покрывающими дисками, д — однодисковые, е — бездисковые.

Как и любая другая техника, вентилятор будет исправно работать только при соответствующих элементах конструкции.

1. Подшипники. Чаще всего данный тип устройства имеет маслонаполненные подшипники роликового типа скольжения. Отдельные модели могут обладать водяной системой охлаждения, которая чаще всего применяется в работе с горячими газами, что предотвращает перегрев подшипников.

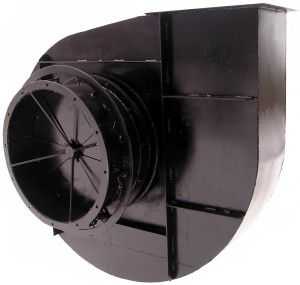

2. Лопасти и заслонки. Основная функция заслонок — управление газовыми потоками при входе и выходе. Отдельные модели центробежных эксгаустеров могут иметь их с обеих сторон или только с одной — входа или выхода. «Входящие» заслонки управляют количеством поступаемого газа или воздуха, а «выходящие» сопротивляются воздушному потоку, который управляет газом. Заслонки, что расположены на входе лопастей, способствуют уменьшению потребления электроэнергии.

Сами плицы находятся на втулке колеса центростремительного вентилятора. Есть три стандартных расположения лопастей:

• лопасти загнуты вперед;
• лопасти загнуты назад;
• лопасти прямые.

В первом варианте лопасти имеют лезвия с направлением по движению колеса. Такие вентиляторы «не любят» твердых примесей в эрлифтных потоках. Основное их назначение — большой поток с низким давлением.

Второй вариант оснащен искривленными лезвиями против движения колеса. Таким образом достигается аэродинамический швеллер и относительная экономичность конструкции. Такой способ применяется в работе с потоками газовой консистенции низкого и умеренного уровня насыщения жесткими компонентами. В качестве дополнения имеют покрытие от повреждений. Очень удобно то, что такой центробежный вентилятор имеет широкий диапазон регулировок скоростей. Они намного эффективней моделей с лопастями, изогнутыми вперед или прямыми, хотя последние и стоят дешевле.

Третий вариант имеет лопасти, которые расширяются сразу от втулки. Такие модели имеют минимальную чувствительность к оседанию твердых частиц на лопастях вентилятора, но при этом издают много шума во время эксплуатации. Также они имеют быстрый темп работы, низкие объемы и высокий уровень давления. Часто используют с целью аспирации, в пневматических системах для транспортировки материалов и в других схожих работах.

Вернуться к оглавлению

Типы центробежных вентиляторов

Схема устройства центробежного насоса.

Есть определенные стандарты, по которым изготавливается данная техника. Следует выделить следующие типы:

1. 1. Аэродинамическое крыло. Такие модели имеют широкое применение в сфере непрерывных работ, где постоянно присутствуют высокие температуры, чаще всего это нагнетательные и вытяжные системы. Имея высокий показатель по производительности, они бесшумны.
   2. Обратно загнутые лопасти. Обладают высокой эффективностью. Конструкция этих вентиляторов препятствует накоплению пыли и мелких частиц на лопастях. Имеет достаточно прочную конструкцию, что позволяет применять их для областей с высоким угнетением.
   3. Ребра, изогнутые в обратную сторону. Рассчитаны для большой кубатуры воздушных масс с относительно низким уровнем давления.
   4. Радиальные лопасти. Достаточно прочны, могут обеспечить высокое давление, но со средним уровнем эффективности. Направляющие ротора имеют специальное покрытие, которое защищает их от эрозии. Кроме того, такие модели имеют достаточно компактные габариты.
   5. Ребра, загнутые вперед. Предназначены для тех случаев, когда предстоит работа с большими объемами воздушных масс и наблюдается высокое давление. Эти модели тоже имеют хорошую стойкость к эрозии. В отличие от моделей «заднего» типа такие агрегаты имеют меньшие размеры. Такой вид крыльчатки имеет самый большой расход объема.
   6. Гребное колесо. Данное устройство — открытое колесо без какого-либо корпуса или кожуха. Применим для помещений, где присутствует большая запыленность, но при этом, увы, такие устройства не обладают высокой эффективностью. Допустимо использование при высоких температурах.

Вентилятор зачастую устанавливают в печах, где очень высокая температура.

На выбор центробежного вентилятора могут влиять многие факторы: чистота «рабочего» воздуха, сфера предприятия (автомобильная, металлургическая и т.д.), плотность воздуха, высота над уровнем моря и другие.

1poclimaty.ru

Центробежный вентилятор улитка своими руками (фото, видео) |

Создание воздушного потока с высокой плотностью возможно несколькими способами. Одним из эффективных является вентилятор радиального типа или «улитка». Он отличается от других не только формой, но и принципом работы.

Для движения воздуха иногда недостаточно крыльчатки и силового агрегата. В условиях ограниченного пространства следует применять особый вид конструкции вытяжного оборудования. Он приставляет собой спиралевидный корпус, выполняющий функцию воздушного канала. Ее можно сделать своими руками или приобрести уже готовую модель.

Для формирования потока в конструкции предусмотрено радиальное рабочее колесо. Оно соединяется с силовым агрегатом. Лопатки колеса имеют загнутую форму и при движении создают разряженную область. В нее поступает воздух (или газ) из входного патрубка. При продвижении по спиралевидному корпусу возрастает скорость на выходном отверстии.

В зависимости от области применения центробежный вентилятор улитка может быть общего назначения, термостойкий или защищенный от коррозии. Также необходимо учитывать величину создаваемого воздушного потока:

• низкого давления. Область применения – производственные цеха, бытовые приборы. Температура воздуха не должна превышать +80°С. Обязательное отсутствие агрессивных сред;
• среднее значение давления. Является частью вытяжного оборудования для удаления или транспортировки материалов небольшой фракции, опилок зерна;
• высокого давления. Формирует приток воздуха в зону сгорания топлива. Устанавливается в котлах многих типов.

Направление движения лопастей определяется конструкцией, а, в частности, месторасположением выходного патрубка. Если он располагается в левой части — ротор должен крутиться по часовой стрелке. Также учитывается количество лопастей и их кривизна.

Для мощных моделей необходимо сделать своими руками надежное основание с фиксацией корпуса. Промышленная установка будет сильно вибрировать, что может привести к ее постепенному разрушению.

Прежде всего следует определиться с функциональным назначением центробежного вентилятора. Если он необходим для вентиляции определенной части помещения или оборудования – корпус можно сделать из подручных материалов. Для комплектации котла потребуется применить жаропрочную сталь либо сделать его из листов нержавейки своими руками.

Сначала рассчитывается мощность и определяется набор комплектующих. Оптимальным вариантом будет демонтаж улитки со старого оборудования – вытяжки или пылесоса. Преимуществом этого способа изготовления является точное соответствие мощности силового агрегата и параметров корпуса. Вентилятор улитка легко изготавливается своими руками лишь для каких-то прикладных целей небольшой домашней мастерской. В остальных случаях рекомендуется приобрести уже готовую модель промышленного типа или же взять старую из автомобиля.

Порядок действий, чтобы сделать центробежный вентилятор своими руками.

1. Расчет габаритных размеров. Если устройство будет монтироваться в ограниченном пространстве – предусматривают специальные демпферные прокладки для компенсации вибрации.
2. Изготовление корпуса. При отсутствии уже готовой конструкции можно использовать листы пластика, сталь или фанеру. В последнем случае особое внимание уделяется герметизации стыков.
3. Схема установки силового агрегата. Он вращает лопасти, поэтому следует выбрать тип привода. Для небольших конструкций используется вал, соединяющий редуктор двигателя с ротором. В мощных установках применяется привод ременного типа.
4. Крепежные элементы. Если вентилятор будет установлен на внешнем корпусе, например, котла – делают монтажные П-образные пластины. При значительных мощностях потребуется изготовить надежное и массивное основание.

Это общая схема, по которой можно сделать вытяжной функциональный центробежный агрегат своими руками. Она может измениться в зависимости от наличия комплектующих. Важно соблюдать требования герметизации корпуса, а также обеспечить надежную защиту силового агрегата от возможного засорения пылью и мусором.

Во время работы вентилятор будет сильно шуметь. Уменьшить это будет проблематично, так как вибрацию корпуса при движении воздушных потоков практически невозможно компенсировать своими руками. В особенности это актуально для моделей из металла и пластика. Дерево может частично уменьшить звуковой фон, но при этом оно обладает небольшим сроком эксплуатации.

В видеоматериале можно ознакомиться с процессом изготовления корпуса из ПВХ листов:

Обзор и сравнение производственных готовых моделей

Рассматривая радиальный вентилятор улитка, надо учесть материал изготовления: литой корпус из алюминия, листовая или нержавеющая сталь. Подбирается модель исходя из конкретных нужд, рассмотрим пример серийных моделей в литом корпусе.

lyubimyj.ru

Вентилятор улитка своими руками: радиальный, центробежный и вытяжной

Вентилятор улитка — это одно из наиболее востребованных устройств, которые применяются с целью создать воздушный поток с высокими показателями плотности. У данной вытяжки есть свои особенности, нюансы конструкции и принцип работы, который отличает улитку от других систем.

Содержание статьи

Особенности

Фото вентилятора улитка

Прежде чем собрать своими руками высокоэффективный вентилятор улитка, вам следует узнать про особенности данного устройства и его конструкцию.

• Чтобы осуществлять принудительное движение воздуха, иногда можно обойтись крыльчаткой и силовой установкой, которая будет вращать рабочий элемент;
• Если пространство ограничено, но вытяжной агрегат крайне необходим, на помощь приходит специализированное оборудование;
• Улитка представляет собой корпус, выполненный в виде спирали;
• Задача корпуса — выполнять задачи воздушного канала;
• Сделанные своими руками улитки достаточно популярны, но когда нет времени на сборку или отсутствуют соответствующие навыки, объективно лучшим решением станет покупка готового оборудования;
• Чтобы образовать воздушный поток, внутри конструкции вентилятора располагается радиальный компонент — колесо;
• Этот радиальный элемент оборудования соединяется с силовой установкой;
• Лопатки на рабочем колесе загнуты, что позволяет при их движении создавать разряженную область;
• Входной патрубок конструкции служит для поступления воздуха или другой среды;
• За счет движения по спиральному корпусу скорость воздуха на выходе через выходное отверстие заметно возрастает;
• Вентиляторы улитки бывают термостойкими, коррозийностойкими и общего назначения;
• Движение лопастей вентилятора улитки зависит от конструкции оборудования. Особое внимание следует уделять расположению выходного патрубка. Если он находится слева, тогда ротор должен совершать свои вращения по часовой стрелке, или наоборот;
• При выборе или сборке своими руками улитки, нужно учесть, сколько используется лопастей и каковы показатели их кривизны.

Создаваемые потоки воздуха

Фото промышленного вентилятора улитка

Планируя собрать своими руками самодельный агрегат или купить готовый вытяжной аппарат типа улитка, вам обязательно следует принять во внимание характеристики создаваемых воздушных потоков. А именно вас должна интересовать величина потока, от которой во многом зависит область применения улитки.

1. Низкое давление. Воздушные потоки низкого давления широко применяются при оснащении производственных цехов и компоновке бытовых приборов. Здесь не допускается превышение температуры воздуха более 80 градусов Цельсия. Также улитки низкого давления не приспособлены к работе в условиях агрессивной среды.
2. Среднее давление. Вентиляторы-улитки среднего давления чаще всего встречаются при компоновке вытяжной системы, применяемой для перевозки, удаления материалов мелкой фракции. Ярким примером можно назвать зерно и удаление опилок.
3. Высокое давление. Вытяжки улитки высокого давления образуют потоки воздуха, которые поступают к зонам сгорания различного вида топлива. Котельное оборудование, работающее на разных видах топлива, оснащается именно улитками высокого давления.

Улитка, или центробежный вентилятор, требует наличия надежного основания. Корпус должен быть качественно зафиксирован, чтобы не создавать вибрации. Промышленные агрегаты отличаются повышенной вибрацией. Если не предотвратить это явление, постепенно устройство выйдет из строя.

Делаем своими руками

Построение вентилятора-улитки — дело не самое сложное, если вы решите взяться за самодельный агрегат своими руками.

Есть несколько важных рекомендаций, которые следует учесть перед построением своими руками вентилятора улитки.

1. Функциональное назначение. Для оснащения системой вентиляции части помещения, небольшого участка или оборудования, корпус допускается собрать из подручных материалов. Если это центробежный агрегат, который будет формировать воздушные потоки для обеспечения работы котельного оборудования, тогда корпус изготавливается своими руками на основе нержавеющей стали или жаропрочного металла.
2. Мощность. Этот параметр напрямую зависит от функций, которые будет выполнять центробежный агрегат. Многие домашние умельцы используют улитки, снятые со старого оборудования, вентиляционных систем, вытяжек или пылесосов. За счет использования такого агрегата, вы гарантируете точное соотношение мощности и характеристик корпуса.

Если вы хотите сделать улитку для бытового применения, использования внутри мастерской, тогда собрать своими руками устройство можно. Все остальные ситуации подразумевают необходимость использования только заводских, проверенных улиток.

Чтобы своими руками собрать эффективный самодельный вентилятор-улитку, вам потребуется выполнить следующие задачи:

• Рассчитать габариты будущего оборудования. Если это центробежный агрегат для установки на ограниченном пространстве, обязательно воспользуйтесь демпферными прокладками. Они позволят компенсировать образующиеся вибрации в процессе его работы, уберегут улитку от преждевременного износа. Если это крупный стационарный агрегат, защита от вибраций происходит за счет массы оборудования и его фиксации;
• Изготовить корпус вентилятора-улитки. Если у вас нет готового короба, который идеально подойдет для вентилятора, используйте подручные материалы. Для данных целей подойдет пластик, фанерные листы, сталь. Если вы решите взять листы фанеры, убедитесь, что в процессе сборки конструкции полностью отсутствуют зазоры, все швы качественно загерметизированы;
• Продумать схему силового агрегата улитки. Задача силовой установки — вращать лопасти вентилятора. При выборе учитывайте, какую мощность имеет улитка. Если это центробежный вентилятор высокой мощности, используйте ременной привод. В небольших установках актуально применять вал, который соединяет редуктор мотора с ротором;
• Использовать крепежные элементы. При установке вентилятора-улитки на внешнем корпусе конструкции, используют П-образные монтажные пластины. Если мощность агрегатов внушительная, тогда обязательно примите на вооружение массивное, прочное основание;
• Минимизировать шум. Улитка высокой мощности характеризуется тем, что такой центробежный вентилятор излучает достаточно много шума. Объективно лучший способ защититься от шума улитки — собрать оборудование максимально качественно. Уже после сборки улитки компенсировать шум проблематично. Самыми шумными являются модели, корпус которых изготовлен из пластика и металла. Деревянные корпусы уменьшают шум улитки, но существенно уступают металлическим и пластиковым аналогам длительностью эксплуатации.

Согласно представленной схеме вы можете создавать вытяжные центробежные устройства различной мощности назначения своими руками. При необходимости можно вносить изменения в схему, менять комплектующие, добавлять вспомогательные элементы.

Наиболее значимым моментом при сборке вентилятора своими руками — это надежная герметизация всех имеющихся в конструкции швов и защита самого двигателя. С течением времени и по мере эксплуатации на двигатель, не имеющий надлежащей защиты, может попадать различный мусор, пыль, грязь и влага. Не секрет, что это приводит к износу, постепенному разрушению и выходу оборудования из строя.

tvoistanok.ru

Центробежный вентилятор Википедия

Вентилятор — устройство для перемещения газа со степенью сжатия менее 1,15 (или разностью давлений на выходе и входе не более 15 кПа, при большей разнице давлений используют компрессор)^[1].

Основное применение: системы принудительной приточно-вытяжной и местной вентиляции зданий и помещений, обдув нагревательных и охлаждающих элементов в устройствах обогрева и кондиционирования воздуха, а также обдув радиаторов охлаждения различных устройств.

Вентиляторы обычно используются для перемещения воздуха — для вентиляции помещений, охлаждения оборудования, воздухоснабжения процесса горения (воздуходувки и дымососы). Мощные осевые вентиляторы могут использоваться как движители, так как отбрасываемый воздух, согласно третьему закону Ньютона, создаёт силу противодействия, действующую на ротор.

История вентиляции

Отдельные приёмы организованной вентиляции закрытых помещений применялись ещё в древности. Вентиляция помещений до начала XIX века сводилась, как правило, к естественному проветриванию. Теорию естественного движения воздуха в каналах и трубах создал М. В. Ломоносов. В 1795 году В. X. Фрибе впервые изложил основные положения, определяющие интенсивность воздухообмена в отапливаемом помещении сквозь неплотности наружных ограждений, дверные проёмы и окна, положив этим начало учению о нейтральной зоне.

В начале XIX века получает развитие вентиляция с тепловым побуждением приточного и удаляемого из помещения воздуха. Отечественные учёные отмечали несовершенство такого рода побуждения и связанные с ним большие расходы теплоты. Академик Э. X. Ленд указывал, что полная вентиляция может быть достигнута только механическим способом.

С появлением центробежных вентиляторов технология вентиляции помещений быстро совершенствуется. Первый успешно работавший центробежный вентилятор был предложен в 1832 году А. А. Саблуковым. В 1835 году этот вентилятор был применён для проветривания Чагирского рудника на Алтае. Саблуков предложил его и для вентиляции помещений, трюмов кораблей, для ускорения сушки, испарения и так далее. Широкое распространение вентиляции с механическим побуждением движения воздуха началось с конца XIX века.

Типы вентиляторов

В общем случае вентилятор — ротор, на котором определённым образом закреплены лопатки, которые при вращении ротора, сталкиваясь с воздухом, отбрасывают его. От положения и формы лопаток зависит направление, в котором отбрасывается воздух. Существует несколько основных видов по типу конструкции вентиляторов, используемых для перемещения воздуха:

• осевые (аксиальные)
• центробежные (радиальные)
• диаметральные (тангенциальные)
• безлопастные (принципиально новый тип).

Осевой (аксиальный) вентилятор

Осевой вентилятор — вентилятор, в котором воздух перемещается вдоль оси рабочего колеса, вращаемого двигателем. В виду совпадения направления движения всасываемого и нагнетаемого воздуха, а также, в большинстве случаев, простоты изготовления, этот вид вентилятора является наиболее распространённым.

Примеры применения аксиальных вентиляторов: малые вентиляторы охлаждения электроники (кулеры), бытовые вентиляторы, вентиляторы для турбовентиляторных авиационных двигателей, шахтные вентиляторы, вентиляторы дымоудаления, вентиляторы аэродинамических труб.

Осевой вентилятор с интегрированным электродвигателем для охлаждения компьютера Крыльчатка от осевого вентилятора ВН-2 Осевой вентилятор авиационного двигателя CFM56 Настольный осевой вентилятор

Центробежный (радиальный) вентилятор

Данный вид вентилятора имеет вращающийся ротор, состоящий из лопаток спиральной формы. Воздух через входное отверстие засасывается внутрь ротора, где он приобретает вращательное движение и, за счёт центробежной силы и специальной формы лопаток, направляется в выходное отверстие специального спирального кожуха (так называемой «улитки», от внешнего сходства). Таким образом, выходной поток воздуха находится под прямым углом к входному. Данный вид вентилятора широко применяется в промышленности.

Центробежный вентилятор Центробежный вентилятор (схема) Центробежный вентилятор (анимация)

В зависимости от типа, назначения и размеров вентилятора, количество лопаток рабочего колеса бывает различным, а сами лопатки изготавливают загнутыми вперёд или назад (относительно направления вращения). Применение радиальных вентиляторов с лопатками, загнутыми назад, даёт экономию электроэнергии примерно 20 %. Также они легко переносят перегрузки по расходу воздуха. Преимуществами радиальных вентиляторов с лопатками рабочего колеса, загнутыми вперёд, являются меньший диаметр колеса, а соответственно и меньшие размеры самого вентилятора, и более низкая частота вращения, что создаёт меньший шум.

Центробежные (радиальные) вентиляторы подразделяются на вентиляторы высокого, среднего и низкого давления.

Центробежные вентиляторы из алюминиевых сплавов, укомплектованные взрывозащитными электродвигателями, по уровню защиты от искрообразования относятся к вентиляторам с повышенной защитой, то есть к вентиляторам, в которых предусмотрены средства и меры, затрудняющие возникновение опасных искр. Вентиляторы предназначены для перемещения газопаровоздушных взрывоопасных смесей с температурой не выше 80º С, не вызывающих ускоренной коррозии проточной части вентиляторов, не содержащих взрывчатых веществ, взрывоопасной пыли, липких и волокнистых материалов с запылённостью не более 10 мг/м³.Температура окружающей среды должна быть в пределах от −40 до +80 °C (+60 °C для вентиляторов двухстороннего всасывания) . Вентиляторы с повышенной защитой от искрообразования предназначены для перемещения газопаровоздушных смесей 1-й и 2-й категории групп Т1, Т2, Т3 по классификации ПУЭ.

Вентилятор диаметрального сечения (тангенциальный)

Имеет ротор типа «беличье колесо» (ротор пустой в центре и лопатки осевого вентилятора вдоль периферии) — обычно выполнен в форме перца. Вместо стенок у цилиндра крыльчатка из загнутых вперёд лопастей. Крыльчатка тангенциального вентилятора встроена в корпус в форму диффузора, напоминающий корпус центробежного вентилятора. Только воздух забирается не с торца вентилятора, а по всей его длине с фронтальной стороны устройства. Воздух увлекается вращающимися лопатками, а потом благодаря диффузору приобретает ускорение в нужном направлении. То есть в тангенциальных (тангенсальных) вентиляторах воздух поступает вдоль периферии ротора, и движется к выходу подобно тому, как это происходит в центробежном вентиляторе. Такие вентиляторы производят равномерный воздушный поток вдоль всей ширины вентилятора и бесшумны при работе. Они сравнительно громоздки, и воздушное давление низкое.

Тангенциальные вентиляторы широко применяются в кондиционерах, воздушных завесах, фанкойлах и других устройствах, где не важен напор воздуха. Отличительной особенностью тангенциальных вентиляторов можно назвать большой расход воздуха, низкий уровень шума.

«Безлопастный» вентилятор

Бытовой прибор, построенный по принципу эжектора. В безлопастном вентиляторе воздушный поток создаёт обычный вентилятор небольшого размера, спрятанный в основании и подающий воздух с относительно большой скоростью сквозь узкие щели в большой рамке, через которую проходит основной поток перемещаемого воздуха. За счёт аэродинамических эффектов истекающий из щелей воздух увлекает за собой соседние слои. В основном, окружающий воздух засасывается с тыльной стороны в результате возникающего разрежения из-за формы профиля рамки. В результате поток воздуха усиливается до 15-18 раз по сравнению с прокачиваемым нагнетателем объёмом. Направление потока может быть изменено путём регулировки положения рамки. Достоинства такой схемы — отсутствие доступных извне корпуса движущихся деталей и ламинарный выходной поток, а потенциальный недостаток — шумность из-за высокого потребного давления нагнетателя и большой скорости истечения первичного потока (около 90 км/ч в исходной конструкции).^[2] Форма рамки может быть в виде кольца или в виде вытянутого овала.

Вентиляторы по исполнению

Также вентиляторы разделяют по способу исполнения:

• многозональные
• центробежные (радиальные)
• канальные
• крышные
• потолочные
• осевые
• оконные

Многозональные вентиляторы

Многозональные центробежные вытяжные вентиляторы имеют специальный корпус, позволяющий подключить несколько всасывающих воздуховодов, вытягивающих воздух из разных зон. Зоной может быть отдельный вентканал, комната или даже часть большого помещения. Такие вентиляторы могут быть незаменимы на объектах, где следует сделать вытяжку из нескольких мест, а канал для выброса воздуха всего один. Многозональные вытяжные вентиляторы позволяют оптимизировать сеть воздуховодов, сократить количество дорогих фасонных изделий, используя при этом однотипные гибкие воздуховоды.

На рисунке показаны типичные канальные прямоточные вентиляторы. Источник

На рисунке показан радиальный прямоточный вентилятор. Источник

Канальные вентиляторы (прямоточные)

Предназначены для монтажа в вентиляционный канал круглого или прямоугольного сечения. Вентиляторы этого типа устанавливаются на одном валу с электродвигателем в едином корпусе с использованием виброизолирующих прокладок.
Вентилятор может быть осевым, многолопастным или радиальным, с лопатками загнутыми как вперёд так и назад, одностороннего или двухстороннего всасывания.
Корпус канальных вентиляторов может изготавливаться из специального пластика, из гальванизированной стали и даже быть смешанным. Из-за небольших габаритных размеров канальные вентиляторы могут устанавливаться непосредственно в сети воздуховодов, встраиваться в канальные системы вентиляции и кондиционирования воздуха и скрываться за подшивным потолком или в специальных вертикальных шкафах. Возможно любое (горизонтальное, вертикальное или наклонное) положение вентилятора при его установке. Основные преимущества канального вентилятора связаны с его компактностью при значительных расходах воздуха.

Вентиляторы Крышные Радиальные (ВКР)

На рисунке показаны типичные крышные вентиляторы. Слева – осевой, справа – радиальный Источник

Крышные вентиляторы монтируются непосредственно на крыше здания, обычно имеют специальную раму для обеспечения долговечности и стойкости к атмосферным воздействиям. В связи с тем, что они практически весь срок службы находятся на улице, к ним предъявляются особые требования по влаго- и пылеустойчивости. Обычно они выполняются из высококачественной стали с эпоксидным коррозиестойким покрытием, либо гальванизированной. Существуют крышные вентиляторы как для систем общей вентиляции, так и специальные жаропрочные вентиляторы для высокотемпературных систем, например, систем дымоудаления при пожаре, организация вытяжки для камина или газового котла.

Обозначение вентиляторов в энергетике

Обозначение вентиляторов состоит из марки вентилятора (относительно сферы его применения или конструктивных особенностей), типоразмера и (в зависимости от производителя) частоты вращения в оборотах в минуту. Основные марки центробежных и осевых вентиляторов:

• ВМ — Вентилятор мельничный
• ВД — Вентилятор дутьевой
• ВДН — Вентилятор дутьевой с назад загнутыми лопатками
• ВГДН — Вентилятор горячего дутья с назад загнутыми лопатками
• ВГД — Вентилятор горячего дутья
• ВС — Вентилятор специальный
• ВЦ — Вентилятор центробежный
• ВР — Вентилятор радиальный
• ВКС — Вентилятор для кипящего слоя
• ВКР — Вентилятор крышный радиальный
• ВСК — Вентилятор специальный коррозионностойкий
• ВВД — Вентилятор высокого давления
• ВВДН — Вентилятор высокого давления с назад загнутыми лопатками
• ВВР — Высоконапорный вентилятор с радиальными лопатками
• ВВСМ — Вентилятор валковых среднеходных мельниц
• ВГДН — Вентилятор горячего дутья с назад загнутыми лопатками
• ВВГДН — Вентилятор высоконапорный горячего дутья с назад загнутыми лопатками
• ВВН — Вентилятор высоконапорный
• ВЦП — Вентилятор центробежный пылевой
• ВРП — Вентилятор радиальный пылевой
• ВДОД — Вентилятор дутьевой осевой двухступенчатый
• ВО — Вентилятор осевой
• ВАС — Вентилятор для атомных электростанций^[3]

Бытовой вентилятор

Вентилятор предназначен для создания потока воздуха в помещении, обеспечивающего комфортное пребывание в летний период.

Бытовые вентиляторы классифицируются по размеру, производительности, числу лопастей, исполнению и функциональности. По исполнению бывают: напольные, настольные и потолочные. Число лопастей может быть от трёх до шести. Вентиляторы могут иметь функции регулировки скорости вращения и «автоповорота».

«Автоповорот» осуществляет перемещение оси вращения ротора в горизонтальной плоскости и предназначен для расширения пространства обдува в горизонтальной плоскости. Лопасти вентилятора делают обычно из пластика, иногда из дерева или из металла. Пластиковый вентилятор легче, а значит и безопаснее, но непрочен. Для защиты от движущихся лопастей вентиляторы оснащаются решёткой. Также они могут оснащаться таймером, подсветкой и т. д.

Производители вентиляторов: industry.htm CBI (недоступная ссылка), VENTS Elenberg, Scarlett, Vitek, Systemair, Polaris, РОВЕН, и др.

Конструкция

Привод вентиляторов обычно электрический. Электрические вентиляторы состоят из набора вращающихся лопаток, которые размещены в защитном корпусе, позволяющем воздуху проходить через него. Лопасти вращаются электродвигателем. Для больших промышленных вентиляторов используются трёхфазные асинхронные двигатели. Меньшие вентиляторы часто приводятся в действие посредством электродвигателя переменного тока с экранированным полюсом, щёточными или бесщёточными двигателями постоянного тока. Вентиляторы с приводом от двигателей переменного тока обычно используют напряжение электросети. Вентиляторы с приводом от двигателя постоянного тока используют низкое напряжение, обычно 24 В, 12 В или 5 В. В вентиляторах охлаждения для компьютерного оборудования используют исключительно бесщёточные двигатели постоянного тока, которые производят намного меньше электромагнитных помех при работе. В машинах, которые уже имеют двигатель, вентилятор часто соединяется непосредственно с ним — это можно видеть в автомобилях, в больших системах охлаждения и веятельных машинах. Также вентиляторы насажены на валы многих электродвигателей мощностью 1 кВт и более, протягивая через обмотки двигателя охлаждающий воздух — это называется самовентиляцией электродвигателя. Для предотвращения распространения вибрации по каналу вентиляторы комплектуются тканевыми компенсаторами или гибкими вставками.

Галерея

См. также

Примечания

Литература

wikiredia.ru
