Частичная замена проводки в квартире и частном доме

Далеко не всегда есть возможность полностью заменить электропроводку в квартире. Это связано с материальными возможностями, а также спецификой проведения ремонта. Допустим, если владелец квартиры решил сделать ремонт только в ванной комнате и на кухне, менять всю проводку по комнатам не всегда есть желание. Однако и оставлять старую электропроводку в комнатах, где будет выполнен ремонт, не является правильным решением. Лучше немного переплатить и заменить кабель, а также электрофурнитуру на новую, более безопасную и качественную. В этом случае как раз и применяется частичная замена проводки в квартире либо частном доме. Особенности ведения работ, а также преимущества и недостатки этого метода будут изложены ниже.

Стоит ли менять электропроводку частями

Чтобы было понятно, рационально менять электрику по частям и можно ли так делать вообще, для начала перечислим преимущества такого вида электромонтажа:

  1. Меньшие затраты.
  2. Скорость электромонтажа нескольких комнат (либо отдельных линий) выше, чем полная замена проводки.
  3. Нет необходимости делать ремонт во всех комнатах.

На этом достоинства частичной замены электропроводки заканчиваются. Если говорить о недостатках, их гораздо больше:

  1. Соединять алюминий с медью можно далеко не всеми способами и в любом случае такое соединения является опасным. Как мы знаем, раньше вся проводка проводилась алюминиевым проводом, сейчас же нужно использовать медный кабель. Поэтому избежать соединения алюминия и меди при частичной замене электрике невозможно.
  2. Сложность соединения новых линий в старых распределительных коробках. Во-первых, в старых распредкоробках мало места для коммутации жил. Во-вторых, алюминиевые провода достаточно хрупкие и могут сломаться при укладке новой линии.
  3. Повышенная нагрузка на старую проводку. Если вы просто решите частично поменять электропроводку в квартире либо доме, при этом подключив новый кабель к старому в распредкоробке, может возникнуть перегрузка. Связана она с тем, что к коробке от щитка будет идти старый алюминиевый провод маленького сечения, который скорее всего не выдержит новую нагрузку. В результате придется тянуть новый кабель напрямую от щитка, минуя распредкоробки. А это не только проблематично, но еще и усложняет схему электропроводки.
  4. Больший расход материалов. В связи с применением «обходных схем» уйдет больше кабеля на электромонтаж в целом. Да и сами работы будут сложнее и дороже (если воспользоваться услугами специалистов).

Как вы видите, частичная замена электропроводки в квартире и доме возможна, однако она более проблематичная и небезопасна. Низкая надежность соединений, а также высокая вероятность возникновения перегрузки в сети является достаточно весомыми недостатками.

Нюансы частичной замены проводки

В некоторых случаях совсем не обязательно менять полностью всю проводку на новую, даже перед капитальным ремонтом. Чтобы сэкономить на замене проводки, можно на освещение оставить алюминиевый провод, а на розетки и отдельные линии проложить медь. Если старый алюминиевый провод в хорошем состоянии, группу светильников он должен выдержать т.к. их мощность не особо большая, к тому же новые светодиодные и энергосберегающие лампы потребляют меньше электроэнергии, чем старые лампочки накаливания. Итого, замена только силовой линии также может считаться как частичная замена электропроводки на медь.

С розетками и отдельными линиями на мощные электроприборы такой трюк не пройдет. Это связано с тем, что силовая линия обязательно должна иметь заземление, а для этого прокладывается трехжильный провод вместо двухжильного. Поэтому если вы решили, что по аналогии с освещением можно частично поменять проводку для подключения розеток, знайте — этот вариант является недопустимым.

Правила выполнения работ

Чтобы не повторятся и не описываться процесс замены проводки несколько раз, в этой статье мы предоставим лишь ключевые моменты, на которые нужно обратить внимание. Итак, если вы хотите поменять электропроводку по частям в частном либо панельном доме, учитывайте следующие рекомендации:

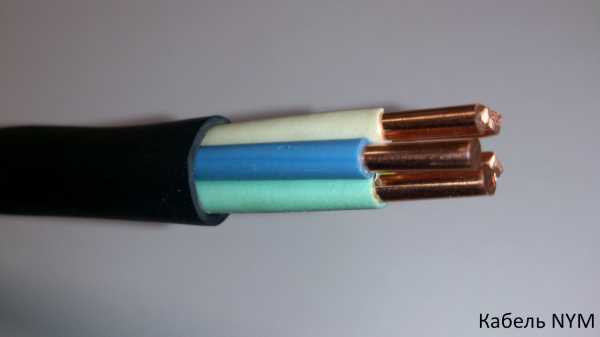

  1. Кабель нужно использоваться трехжильный, медный, с двойной изоляцией. В квартире и доме рекомендуем проводить кабель ВВГнг-LS либо NYM. Для розеток выберите сечение 3*2,5 мм.кв., на группу освещения достаточно будет проложить проводник сечением 3*1,5 мм.кв. На электроплиту можно вывести кабель сечением 4 мм.кв. В любом случае нужно рассчитать сечение кабеля по току и на основании готовых значений выбрать подходящий размер.
  2. Розетки и выключатели замените на новые в любом случае. Розетки должны быть рассчитаны на 16А. В ванной комнате и на кухне (рядом с мойкой) поставьте розетки с крышками, чтобы защитить контакты от попадания влаги.

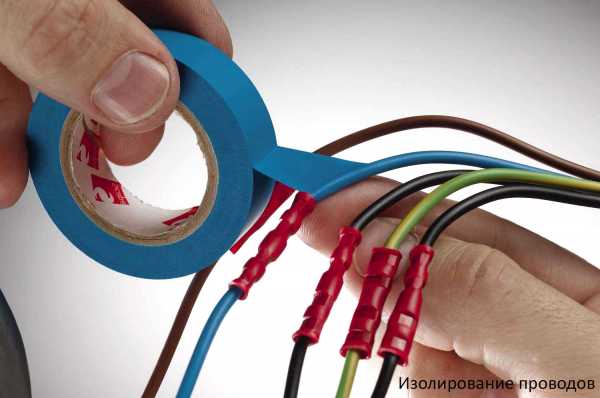

  3. Соединять провода разного металла нужно специальными клеммниками либо опрессовкой соответствующими гильзами. Обычные заизолированные скрутки делать ни в коем случае нельзя.
  4. Защитить линию от перегрузок и короткого замыкания нужно автоматическим выключателем. От утечек тока защитит УЗО. О том, как выбрать УЗО мы рассказали в отдельной статье, про выбор автоматического выключателя также шла речь. Можно также выбрать дифавтомат, который защитит и от перегрузок, и от КЗ, и от утечек тока.
  5. В частном доме обязательно нужно сделать заземление. В квартире не всегда удается организовать заземляющий контур. В этом случае спасет установка УЗО и организация системы уравнивания потенциалов.
  6. Обязательно необходимо заменить старые пробки на автоматы, а также старый индукционный счетчик, если его класс точности 2,5.
  7. Все работы должны проводится при отключенном напряжении. Если понадобится розетка для подключения электроинструмента, можете запитать ее напрямую от щитка, обязательно отключив все остальные линии.
  8. Перед тем, как приступить к электромонтажу, обязательно изучите описанные нами ошибки при монтаже электропроводки, а также требования, предъявляемые к электромонтажу. Информация достаточно полезная и позволит избежать наиболее популярных ошибок, допускаемых домашними мастерами и электриками-самоучками.
  9. Чтобы не переплатить и по несколько раз не менять автоматы и основные силовые линии, рекомендуем даже перед тем, как выполнять частичную замену проводки, обязательно составить схему электропроводки, причем не определенной комнаты, а полную.
  10. Перед проведением работ обязательно подготовьте весь необходимый инструмент, а также составьте смету на электромонтажные работы. Чем тщательнее будет выполнена подготовка, тем быстрее будет произведен основной процесс. Весь необходимый инструмент изображен на фото:

Учитывая все предоставленные выше советы вам удастся безопасно и правильно выполнить частичную замену электропроводки. Все же после выполнения работ, до отделки стен, рекомендуем пригласить электрика, чтобы он еще раз все проверил и прозвонил цепь.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, как организовывается частичная замена проводки в квартире и частном доме. Если вы все же решили поэтапно менять электрику, советуем делать это с небольшим интервалом относительно окончательной, полной замены проводов. Не нужно затягивать с полной модернизацией электрической сети, т.к. старые провода и электрофурнитура могут стать причиной возникновения пожара или же что еще более опасно — причиной поражения током.

samelectrik.ru

Частичная замена электропроводки в квартире

Это работы по замене либо ремонту элементов электрической сети: светильников, розеток, выключателей и т. д., которые проводятся без изменения единой схемы, а также работы по полной или частичной замене электрической сети, которые производятся с внесением изменений в единую схему.

Для осуществления работ первого типа составлять новый проект электротехнических работ не требуется. При их проведении нужно неукоснительно соблюдать технику безопасности, чтобы избежать возможных несчастных случаев.

Прежде чем начинать ремонт или замену отдельных электрических элементов, необходимо произвести отключение автомата, расположенного в электрощите, чтобы обесточить провода. Желательно дополнительно проверить провода на отсутствие тока с помощью специальной отвертки-индикатора. Индикатор, соприкасаясь с проводом, показывает, есть на нем фаза или она отсутствует.

Очень часто в современных дачных домах появляются проблемы с электропроводкой вследствие ее перегрузки. Сегодня даже сезонное жилище оборудуют множеством мощных бытовых приборов: электрическим чайником, кондиционером, стиральной машиной, электрическим духовым шкафом с аэрогрилем и т. д. Мастера в таком случае предлагают произвести полную замену электропроводки. Но, во-первых, это потребует значительных денежных затрат, а во-вторых, для прокладки новых линий нужно будет штробить стены. Следовательно, после окончания электромонтажных работ потребуется ремонт во всех помещениях, что далеко не всегда желательно.

Конечно, полная замена электрической проводки является идеальным вариантом, но он подходит далеко не каждой семье. Поэтому в таком случае стоит отдать предпочтение частичной смене электропроводки.

Поскольку главными потребителями электрической энергии в современных домах являются стиральные машины, сплит-системы и кухонные бытовые приборы, то достаточно протянуть для них новые линии, чтобы решить проблемы с электропроводкой. Операция такого рода производится быстро и наносит минимальный урон внешнему виду жилища. Ведь при частичной замене электрической проводки кабель прокладывают наружным способом. Трасса для такой прокладки выбирается так, чтобы линии, уложенные в кабельный канал, были скрыты декоративными элементами и практически незаметны глазу.

При производстве частичной замены электропроводки выбирают какую-либо часть жилища, где отключают старую проводку и прокладывают новую, которая будет максимально соответствовать требованиям проживающих в дачном домике людей. Всю новую электрическую проводку сводят в распределительные коробки. Их временно подключают к кабелю, питающему старую проводку.

После этого замену электропроводки производят в других комнатах. Тогда новая проводка соединяется между собой в распределительных коробках, после чего подключается в электрическом щитке.

Недостатки частичной замены электрической проводки

При выборе частичной замены электропроводки, проложив провода в одной из комнат, нужно будет запитать новые светильники и розетки от старой действующей распределительной коробки. Следует напомнить о том, что старая электрическая проводка обычно была из алюминиевых проводов. Если их напрямую соединить с новыми проводами из меди, возникнет электрохимическая несовместимость, что недопустимо.

Конечно, для этой цели можно приобрести специальные соединительные клеммы, которые представлены на современном электротехническом рынке в широком ассортименте. Но следует учесть все возможные трудности, связанные с их использованием.

К тому же в распределительной коробке может просто не быть свободного места для новых соединений либо старых соединений настолько много, что ломкие провода из алюминия потребуется подвергнуть перекоммутации.

Возникнут также и определенные сложности с равномерным распределением нагрузки и соответствием ей сечения электрических проводов в проводке. Если, к примеру, заменить в одной из комнат старую проводку, увеличив в ней общее количество «точек» и подключив новую проводку к уже имеющейся распределительной коробке, возникнет токовая перегрузка тех проводов, что питают эту коробку.

Если в доме внезапно отключилось электричество, нужно сразу отсоединить от розеток все электрические приборы большой мощности, поскольку при резком включении энергии пусковые токи устройств способны перегрузить электросеть и вызвать ее повреждение. Пусковые токи имеются в каждом электрическом оборудовании. Например, ток в лампе накаливания превышает ее номинал в 3-4 раза.

Все дело в том, что старая проводка практически во всех домах выполнена лишь одной питающей электрогруппой из алюминиевых проводов, сечение которых не соответствует значительной потребляемой мощности, а также количеству современных бытовых приборов.

В данном случае желательно запитать комнату, обойдя распределительную коробку. Для этого ее нужно подключить прямо к автоматическому выключателю в распределительном щитке.

Но даже такое решение нельзя назвать универсальным, так как провода, проложенные к электрощитку через весь дом (даже спрятанные в кабельный канал), вряд ли украсят жилище. А если в доме не планируется проводить ремонт, скрыть проводку в штробах не получится.

Таким образом, к минусам частичной замены электрической проводки можно отнести:

  • увеличение мест коммутации электропроводки, что в будущем может стать потенциальным источником проблем;
  • увеличение количества расходных материалов, поскольку все кабели надо будет сводить в распределительные коробки, а при полной замене они напрямую идут к электрическому щитку;
  • повышение трудозатрат и, следовательно, стоимости замены электрической проводки в целом.

Прежде чем приниматься за частичную замену электропроводки, следует запастись инструментами. Для выполнения подобной работы понадобятся отвертки, перфоратор, болгарка, паяльник, клеммники, плоскогубцы, нож, уровень строительный, шпатель, а также фазоуказатель.

Замена проводки должна быть выполнена таким образом, чтобы в сети не возникало перенапряжение и не случались сбои. Следовательно, каждому прибору, включенному в сеть, должно хватать мощности.

Мощность напрямую зависит от сечения кабеля. Чтобы не ошибиться с выбором, следует произвести небольшой подсчет. Сначала сложить мощности всех бытовых приборов, которые планируется включать в сеть. После этого на каждый электроприбор необходимо дополнительно прибавить по 100 Вт, полученное в результате произведенных расчетов число разделить на 220.

Если итоговое число будет находиться в пределах 12—15, то для обеспечения всех приборов достаточной мощностью хватит проводки с сечением 1,5 мм2. Такой показатель является самым распространенным. Но в некоторых случаях результат получается более высоким. Здесь есть два варианта решения проблемы: проложить проводку большего сечения или провести от электрического щитка 2—3 линии кабеля. Второй вариант предпочтительнее, поскольку более толстая проводка сделает всю систему не слишком надежной и в результате вероятность сбоев будет велика.

Частичную замену электропроводки производят в несколько этапов. Сначала обесточивают жилище, затем еще раз проверяют, что ток действительно больше не поступает.

После этого заменяют проводку в выбранной комнате и подключают ее к распределительной коробке с помощью клеммников. Либо, как было сказано выше, запитывают новую проводку в обход распределительной коробки, проложив провода прямо к электрическому щитку.

Когда все провода уже подключены, их прячут в декоративные короба. В последнюю очередь монтируют розетки и выключатели.

Выбор сечения провода для замены электропроводки

Если, например, суммарная мощность всех используемых в доме бытовых приборов, подключенных к одной розетке, составляет около 6 кВТ, а суммарная мощность всех ламп, подключенных к одной линии, составляет не более 4 кВТ, то при замене электропроводки на отдельных участках надо будет использовать провода из меди следующих маркировок:

  • для линий, ведущих к розеткам,— негорючий провод ВВГнг с изоляцией и оболочкой из винила с сечением 3 х 2,5 мм2;
  • для замены осветительной электропроводки — провод ВВГнг с сечением 3 х 1,5 мм2;
  • для замены электрической проводки, использующейся для подключения в сеть водонагревателя, —соединительный провод ПВС с оболочкой из винила либо ВВГнг с сечением 3 х 4 мм2;
  • для замены электрической линии, питающей электроплиту, — провод ПВС с сечением 3x6 мм2;
  • для замены линии ввода в дом потребуются провода из меди, имеющие сечение от 3 x 10 мм2, поскольку только такой провод способен выдержать максимальную силу тока.

Качество проводки в значительной степени зависит от качества выключателей и розеток. Именно в этих приборах могут возникнуть перегрев и возгорание, а также от них можно получить удар током. Качество розетки проверить легко, для этого нужно лишь вставить в нее евровилку. Если она надежно зафиксируется в розетке, значит, прибор качественный. Из плохой розетки вилка станет выпадать.

Необходимо знать для правильной частичной замены электропроводки

  1. Все старые провода необходимо заменять только на трехжильные электрические кабели из меди, имеющие сечение 1,5 мм2, если максимальная планируемая подключаемая мощность к одному автомату составит не больше 3,2 кВт, или 2,5 мм2, если максимальная мощность не будет превышать 5 Квт. Для мощных бытовых приборов, таких, как кондиционер или стиральная машина, желательно проложить отдельную линию, подключающуюся в электрощитке.
  2. Для прокладки под штукатуркой используют кабель ВВГ 3 х 1,5, в трубах — изолированный кабель марки ВВГнг 3 х 1,5. Если провод прокладывается открыто по потолку и стенам (например, будет прятаться за подвесным потолком), используют кабель ВВГ нг LS 3 х 1,5. Он не горит, а также под воздействием пламени не дымит.
  3. Если электрические блоки или розетки находятся рядом, то можно запитать их одну от другой. Но более трех находящихся рядом блоков подключать таким образом не рекомендуется.
  4. Работать допустимо лишь на полностью обесточенном участке. Прежде чем приступать к замене проводки, надо обязательно проверить, есть ли в сети напряжение или оно отсутствует.
  5. Крышки распределительных коробок всегда оставляют на виду и в доступном месте, соединения проводов осуществляют посредством СИЗ или клеммников. Если же распаячные коробки планируется спрятать за отделкой стен, то все скрутки сваривают или спаивают. Скрутки ноля, фаз и земли разводят в разные стороны.
  6. Современная электропроводка может быть только трехпроводной, у нее должна быть дополнительная заземляющая жила. Следовательно, и розетки должны иметь заземляющие контакты. Электрические корпуса люстр и других светильников также подлежать заземлению.
  7. Благодаря установке дифавгомата либо устройства защитного отключения, можно полностью исключить вероятность поражения человека электрическим током. Поскольку алюминиевые и медные провода, соприкасаясь друг с другом, очень быстро окисляются, вследствие чего контакт пропадает, их допустимо соединять только с использованием клеммников.
  8. Кабели, идущие на выключатель, люстру и светильник, надо подписывать, это позволит осуществить расключение коробки в будущем гораздо быстрее.
  9. При электромонтаже в ванной комнате необходимо соблюдать определенные нормы и правила. Так как в этом помещении часто повышена влажность воздуха, то на стенах образуется конденсат, а мокрые стены и влажный пол прекрасно проводят электрический ток. Это значительно повышает вероятность и тяжесть электротравмы.

Раньше в этом помещении электрические выключатели и розетки вообще не ставили. Ванна лишь освещалась с помощью светильника, находящегося на потолке.

В наши дни ситуация изменилась. В ванной комнате устанавливают вентиляторы, бойлеры, душевые кабины, джакузи и т. д., поэтому в этом помещении невозможно обойтись без электричества.

Прежде чем начинать разводку электрической проводки, следует окончательно определиться с местом установки в ванной выключателей, розеток, светильников. Также подобную работу производят только после того, как будет выполнено прямое подключение кабеля на клеммники бытового электрического прибора.

Все электрические выключатели, розетки, а также светильники и иные бытовые приборы, смонтированные в ванной комнате, должны быть надежно заземлены и обладать классом защиты от проникновения влаги не менее IP 44. Любые точки подключения или управления освещением необходимо располагать на расстоянии не менее 60 см от ванной или душевой кабинки. Ближе можно обустроить лишь подсветку для джакузи, поскольку она имеет мощность до 12 Вт.

Запрещается монтировать розетки около пола, иначе при утечке воды они неизбежно намокнут.

Правила монтажа электропроводки в ванной комнате

Все элементы, сделанные из металла, требуют надежного заземления. В новых домах всегда обустраивается система выравнивания потенциалов. Она состоит из клеммной коробки, к которой подключаются провода, соединенные со всеми металлическими элементами из металла, находящимися в ванной комнате.

Никогда нельзя пользоваться бытовыми электрическими приборами, стоя на влажном полу или в воде, это чревато поражением током. Также ни в коем случае нельзя допускать попадания на подключенные к электрической сети бытовые приборы воды.

В клеммную коробку подходит провод с РЕ шины заземления электрического щитка, а также провод с полосы, идущей по стояку.

Он сваривается с контуром заземления в подвале.

Распределительную коробку, в которой происходит соединение проводов, оборудуют около ванной комнаты.

Внутри помещения недопустимо делать скрутки и иные соединения. Любые подключения можно производить лишь при помощи цельного куска кабеля, отходящего от клемм-ной коробки.

При обустройстве разводки используют кабель из меди ВВГнг 3 х 1,5, который является негорючим, либо ВВГнг-LS, характеризующийся низким уровнем дымообразования.

Для подключения светильников допустимо применять только трехжильные кабели. В старых дачных домах с двухпроводной электрической проводкой потребуется провести третий заземляющий провод с электрического щитка.

Кабель электропитания в щитке должен подключаться либо на дифавтомат, либо на двухполюсное устройство защитного отключения. Они обеспечивают при утечке тока мгновенное отключение электрической энергии, в результате чего вероятность получения травмы сводится к нулю.

Электрические кабели в ванной комнате прокладывают лишь скрытым способом, для чего делают штробы, затем кабель надежно скрывают под плиткой или штукатуркой. Правда, допускается прокладка кабелей открыто по потолку и стенам, но они должны в этом случае быть спрятаны в гофрированные трубы из ПВХ.

www.uniexo.ru

Полная или частичная замена электропроводки?

Владельцам жилья сталкиваться с решением этого вопроса приходится довольно часто.

Следует уточнить, что под частичной заменой, здесь подразумевается не только замена электроустановочных изделий — старых розеток, выключателей на новые, а замена упомянутой электрофурнитуры и проводов только в определенных помещениях.

Конечно, во многих отношениях вариант полной замены проводки в квартире или доме более предпочтителен, что, наверное, сможет подтвердить любой грамотный электрик.

Технически, очевидность преимуществ монтажа новой электропроводки в доме обусловлена, прежде всего, возможностью создания качественных надежных соединений — коммутаций питающих проводов.

О недостатках частичной замены

Выбрав поэтапный способ и проложив новые провода в каком-то определенном помещении, мы, столкнувшись с необходимостью подключения электропитания, вынуждены будем запитать новые розетки и светильники от ближайшей действующей старой распредкоробки.

Здесь надо принять во внимание, что старая электропроводка чаще всего бывает выполнена алюминиевыми проводами и их прямое соединение с новыми медными ввиду электрохимической несовместимости этих материалов недопустимо.

Разумеется, это вполне исправимо использованием специальных соединительных клемм — на электротехническом рынке современными производителями предоставлен довольно широкий ассортимент этих изделий. Однако, нельзя не учитывать возможные затруднения, связанные с их применением.

Следует принять во внимание, что отсутствие свободного места или большое количество старых соединений в коробке могут вызвать определенные сложности, потребовать перекоммутации ломких алюминиевых проводов.

Тем не менее, при наличии достаточного опыта исполнителя в проведении подобных электромантажных работ и эта ситуация вполне решаемая. Чего не скажешь в отношении равномерного распределения нагрузки и соответствия ей сечений проводов электропроводки.

Как пример — заменив старую проводку в одном помещении (увеличив, как правило, в нем общее количество «точек» в большую сторону) на новую и, подключив ее к существующей коробке, чаще всего имеем токовую перегрузку на на провода, питающие эту коробку.

Дело в том, что старая проводка подавляющего большинства наших квартир и домов выполнена одной питающей электрической группой, материал (алюминий) и сечение проводов которой не соответствуют потребляемой мощности и количества современных бытовых электроприборов.

Хорошим решением, здесь будет запитать это помещение, минуя распределительную коробку — подключив непосредственно к автоматическому выключателю распределительного щита.

Но и в это решение нельзя назвать универсальным. Для большинства владельцев жилья, вряд ли такое изменение интерьера окажется приемлемым: проложенные через всю квартиру по стене или потолку к электрощиту провода, пусть, даже уложенные в кабельном канале – украшение, весьма сомнительное.

Особенно, в тех случаях, когда ремонт в помещениях, через которые будут проложены «транзитные» питающие кабели не планируется и возможности скрыть их в штробах нет.

Подведем итоги

Конечно, выбор лучше сделать в пользу полной замены всей старой электропроводки. Но, далеко не всегда наши желания совпадают с возможностями. По разным причинам, наиболее частые из которых – недостаток средств или отсутствие времени, мы бываем вынуждены прибегнуть к поэтапному ремонту и не только электропроводки.

Учитывая перечисленные недостатки частичной замены, ее выбор должен быть обоснован – например, в случае, если такой поэтапный ремонт планируется делать во всей квартире и упомянутые питающие провода проложены временно и будут скрыты при ремонте следующих помещений.

Электромонтажные работы. Полная или частичная замена проводки в квартире, что выбрать? Антон Маслов


Частичная замена электропроводки в 3-х комнатной квартире. Услуги электрика Тольятти.


remont220.ru

Частичная замена старой проводки

При оснащении квартиры современной бытовой техникой, потребляющей значительную электрическую мощность, может потребоваться замена проводки. Стандарты, установленные до 1991 года, регламентировали мощность, приходящуюся на один квартирный щиток, в 3,5 киловатта, что в случае одновременной работы электроплитки, утюга и стиральной машины может оказаться недостаточным. Если сюда добавить такие потребители, как электрический бойлер или систему электрического теплого пола, то при их установке проводку определенно необходимо менять.

Необходимость частичной замены проводки

Но стоит ли менять всю электропроводку? В большинстве квартир проводка скрытая и извлечение её из всех стен – шумный и трудоемкий процесс. А питать люстру или настольную лампу с запасом способен и применявшийся ранее алюминиевый провод. Если последний в хорошем состоянии (а это может быть выяснено с помощью диагностики), то лучший выход из ситуации – частичная замена старой проводки.

Прежде всего необходимо заменить входной автомат на более мощный, выдерживающий рабочую мощность 7 киловатт и выше. Если этого не сделать, то повышенное потребление электроэнергии может быть воспринято прибором как короткое замыкание и приведет к обесточиванию квартиры.

Далее, в местах установки мощных потребителей должны быть установлены розетки с заземлением, рассчитанные на ток 10 – 15 ампер и выше. Вот к ним и должна идти новая проводка, которую лучше всего непосредственно вести от входного щитка. По современным стандартам должен использоваться медный провод сечения, достаточного для предотвращения перегрева при заданной токовой нагрузке. В зависимости от вида изоляции квадратный миллиметр сечения может выдержать ток не более 2 – 5 ампер.

Заземление в обязательном порядке

Существенным моментом будет являться устройство защитного заземления. В недавно построенных домах заземляющий провод вводится в квартиры централизованно, поэтому подключение к нему розеток является чисто техническим вопросом. В домах же старой постройки централизованное заземление предусмотрено не было, поэтому при установке в них розеток для мощных потребителей применяется зануление – заземляющий контакт внутри розетки соединяется с контактом, к которому идет нулевой провод, и все вместе это выводится на внешний щиток.

Существенный момент, который надо учитывать при таком подключении: если входной автомат при срабатывании защиты по току отключает не фазный, а нулевой провод, то розетка и подключенный к ней электроприбор оказываются под потенциалом сети даже при "отключении” электричества в квартире. Такое соединение нормативами запрещено и если оно каким-то образом имело место, то во входном автомате надо поменять места подключения проводов.

electric-220.ru

Частичная замена электропроводки - как самостоятельно выполнить полную или частичную замену проводки в квартире

Как сделать частичную замену электропроводки?

Бытовых технических приборов, существенно облегчающих жизнь каждому из нас, становится все больше, а их мощность – все выше. Соответственно, старая электропроводка не всегда может справиться с возрастающим напряжением. В этом случае целесообразно заменить существующие провода на новые. Полная или частичная замена электропроводки – решать только вам. В любом случае, заменить провода требуется, если:

  • предполагается ремонт
  • в планах – перепланировка квартиры
  • перенос выключателей, розеток и светильников в другие места

Сразу следует сказать, что в идеале стоит заменить всю проводку, поскольку, как правило, дома старой постройки оснащены алюминиевыми электропроводами с сечением не больше полутора мм2. Для обеспечения современных бытовых приборов она не подходит. Кроме того, контакт новых медных проводов и алюминия просто недопустим, поскольку при их взаимодействии происходит окисление, и металлы разрушаются. Все это может привести к возгоранию.

Чтобы избежать большой нагрузки, исходя из произведенных расчетов, нужно сделать новый проект и заменить электропроводку медными проводами. Отопление квартиры существенно улучшится.

Подготовительные работы к замене проводки

Для того чтобы приступить к частичной или полной замене электропроводов, следует:

  • рассчитать нагрузку предметов техники, которые вы будете использовать
  • осмотреть розетки в жилом помещении и взглянуть на исходные данные, указанные на них
  • определить, какие провода подключены к розеткам

При этом обратите внимание на сечение проводов, а также на материал их изготовления. Далее следует сравнить исходные данные с предполагаемой нагрузкой и сделать вывод, целесообразно ли их менять. Новые провода, проложенные, к примеру, 4-5 лет назад, вполне могут быть пригодны к работе, в то время как старые, в возрасте от 15-20 лет, наверняка износились. Качество проводов легко определяется по внешнему виду. Также осмотрите соединения проводов в коробках и распределительном щитке. Если видно их несоответствие стандартам, замените и их.

Как сделать частичную замену электропроводки?

Сразу следует уточнить, что частичная замена проводки допустима только в тех случаях, когда не требуется соединение алюминиевых проводов с медными, а также, если старая проводка находится в удовлетворительном состоянии. Нередко владельцы квартир хотят заменить проводку в определенной части дома, например:

  • в рабочей зоне
  • в лоджии
  • в спальне, кухне, гостиной

Если же качество старых проводов оставляет желать лучшего, замените их полностью.

Что касается непосредственно монтажа электрических проводов, то к нему, как правило, приступают после того, как завершены строительно-монтажные, сварочные и сантехнические работы. Однако только после прокладки проводки штукатурят стены и отделывают помещение. Перед прокладкой проводов также нужно провести монтаж при помощи штроб, а под штукатуркой провести провода к выключателям, розеткам и светильникам.

Обязательно должен быть план, в котором определено расположение розеток, бытовой техники и др. Лучше устанавливать розетки там, где есть мощные электрические приборы. При этом электроплита предполагает наличие отдельной розетки, силовой кабель в которой больше 4 м2. Для стандартных помещений расстояние розетки от пола составляет около 1 метра. Выключатели располагают на наиболее удобном для проживающих уровне, в 15 сантиметрах от проема дверей.

Провод не прокладывают по диагонали, а только строго по вертикали или горизонтали.

Какие провода используются при замене?

Если вы прокладываете кабель для установки освещения, используйте провод ВВГ из меди, сечение которого составляет 1,5 м2. Для расчета длины отмерьте нанесенные метки на стены и прибавьте около 15 см. Для розеток используют кабель ВВГнг. Работы требуют использования:

  • автоматов
  • УЗО

Эксперты советуют подбирать для студии или однокомнатной квартиры дифференциальные автоматы, выполняющие работу двух приборов.

Что касается электрического щитка, то он может быть изготовлен как из металла, так и из пластика. Его габариты зависят от числа УЗО и автоматов. Если у вас однокомнатная квартира, приобретите щиток, где есть запас для двух автоматов.

Прокладка новой электропроводки: этапы проведения, советы, рекомендации

В первую очередь, монтируется новый щит с его установкой на дюбеля. Через отверстие в стене тянут кабель. Далее следует подключение силового провода к щиту. Затем идет защита вводного кабеля. Здесь стоит помнить, что:

  • провод синего цвета соответствует 0
  • желтый провод – системе заземления
  • белый – верхушке автомата

Если же вас интересует создание теплого пола, то для начала нужно провести демонтажные работы, то есть убрать старое покрытие, а затем сделать штробы при помощи перфоратора. Специальная коронка предназначается для вырезания мест будущих коробок распределения и розеток.

Стоит помнить, что провод делят на части определенного размера. Часто используется гофра, когда нужно заменить определенный участок, не нарушая внешний вид стен (здесь речь идет о замене проводов без проведения капитального ремонта). Для стягивания пучка проводов применяются хомуты, а чтобы соединить кабель в коробках – средства защиты.

Итоговую работу тестируют специальным мультиметром – измерительным инструментом, определяющим напряжение, заряд и выявляющим проблемы в работе электроприборов.

Завершающие работы по прокладке кабеля

После прохождения вышеперечисленных этапов штробы штукатурят и фиксируют кабель. Можно:

  • убрать его в гофру
  • зафиксировать клипсами
  • проложить провод в специальных каналах, если невозможна организация скрытой проводки. Нередко так бывает в коммерческих помещения и офисах

Таким образом, проведение работ начинается после составления плана, установки автоматов и УЗО, обесточивания квартиры и установки распределительного щита. Новую проводку укладывают параллельно старой. Помните, что к новому проводу электроприборы подключают последовательно: сначала выключатели и розетки, затем остальное. Все зависит от количества электроприборов. Устанавливайте розетки и выключатели только после того, как высушите на стене штукатурку, используемую для замазки штроб.

Частичная замена проводки или полная – всё зависит от индивидуальных жилых квартир. Самым простым способом будет заменить алюминиевые провода на медные. Современные технические приборы работают на сниженном энергопотреблении, так что установка качественной проводки – это хорошее вложение финансовых средств на длительный период. Срок эксплуатации электропроводки данного типа достигает 20 лет и более.

Если у вас нет опыта частичной замены проводки, стоит правильно выбрать мастера. Если вы хотите получить действительно высокое качество работы, имеет смысл доверить замену старой электропроводки, как частичную, так и полную, а также другие работы по монтажу на стенах и потолке квалифицированным специалистам.

Желаем удачи!



remont.youdo.com

Частичная замена электропроводки в квартире. Возможно ли?

Поделитесь опытом, как безболезненно заменить электропроводку в квартире, если ремонт предполагается делать частями и в течение длительного времени? Мало того, что сделать разводку надо бы ко всей помещениям сразу, даже к тем, до которых руки дойдут еще нескоро. Так необходимо заранее предусмотреть еще и расположение розеток и выключателей! Откуда я знаю, какой кухонный гарнитур я захочу через год или два? И все ли задуманное удастся осуществить? Т.е. возможно, что размещение бытовой техники невозможно там, где планировалось и надо что-то менять и переносить. А подводка к розеткам уже выполнена в определенном месте!
Извините, если сумбурно объяснила, но надеюсь, что мои опасения все-таки понятны 🙂

tasteoflife, Рассказать друзьям Подписаться на еженедельную рассылку "Идеи для ремонта"

Похожие вопросы

На вопрос отвечали эксперты

Лучший ответ

про балкон я имел в виду то, что у многих там закрутки, картошка и прочие яблоки, а значит зимой его надо обогревать. Что касаемо замены счетчика и переборки электрощита в целом. Алгоритм следующий. Надо пойти в свой энергосбыт где вы платите за свет и оставить заявку. В Питере например можно это сделать и по телефону, только дозвониться трудно. После того как оставили заявку, через энное время (обычно через 7-10 дней) к вам придет тетенька, составит акт (запишет показания) и выдаст предписание на проведение работ. Вы покупаете счетчик и меняете. Попутно можете перебрать весь щиток, хотя эти процессы никак не связанные, просто так удобнее. После этого эта же тетенька снова приходит, пломбирует и составляет акт о том что все нормально. Всё. Процедура бесплатная. В энергосбыте есть еще и услуга замены счетчика. В общем-то все тоже самое, только счетчик они приносят свой и меняют его сами. В этом случае есть свои плюсы и минусы. Плюсы — не надо искать электрика и бегать по магазинам. Минусы — вам поставят то что поставят, обычно это большой стеклянный счетчик. И один хрен придется искать электрика который будет перебирать щиток когда будете меять проводку и автоматы.

Интересные предложения

Другие вопросы по этой теме

  • Помогите правильно разместить лампы на потолке в зале и коридоре, потолок будет штукатуриться т.к. низкий.

    Помогите правильно разместить лампы на потолке в зале и коридоре, потолок будет штукатуриться т.к. низкий.

    5 июня 2015, 02:36•1 ответ• 1 ответ эксперта• ответить

  • Беда с освещением

    Срочно нужна помощь по освещению квартиры (от дизайнера или просто от хорошего человека) , не могу принять решение как лучше и какое лучше, уже и все сайты и программы TV ( типа "квартирный вопрос" ) пересмотрел, уже и экспериментировал со...

    3 июня 2015, 21:12•4 ответа• ответить

  • Господа Электрики-SOS!!! Помогите советом!

    Добрый день! У меня большая проблема.Имеется дом за 200 км. от города в котором я живу.Сдавала бесплатн для ухлда квартирантам,которые оказались так недобросовестны,что сьехали и мебель еще с собой забрали.Никакой техники там нет,кроме холодильника...

    3 июня 2015, 13:51•1 ответ• ответить

  • Распределительный щиток в спальне. Это нормально или преступление против своего здоровья?

    Подскажите пожалуйста, возможно ли расположить распределительный щиток в спальне? Квартира 49 м. КВ. и к сожалению, расположить щиток в коридоре -не возможно, из-за того, что там идет монолитная ( несущая) стена, которую нельзя штробить . Вопрос к...

    1 июня 2015, 18:36•15 ответов• 3 ответа экспертов• ответить

  • Прошу помощи с освещением и цветовым решением гостиной.

    Уважаемые специалисты и все-все, кому не лень написать сюда, прошу совета. Примерно год назад я спрашивала советов по перепланировке квартиры, и таки дело сдвинулось с мертвой точки, был выбран один из вариантов. К сожалению, моя дизайнер по...

    28 мая 2015, 23:54•1 ответ• 1 ответ эксперта• ответить

ideas.vdolevke.ru

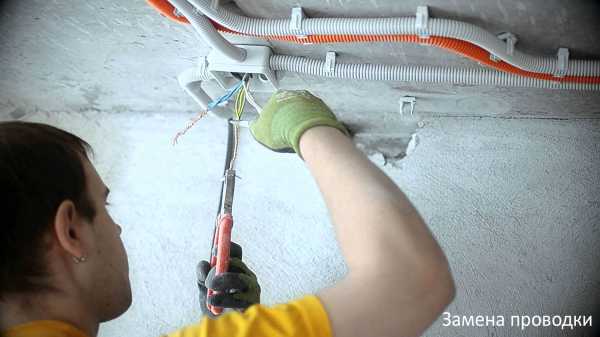

Замена проводки в квартире своими руками: пошаговая инструкция

Замена электропроводки осуществляется для монтажа новой проводки взамен старой. Такая замена уместна для домов старше двадцати лет. В домах старого образца проводка не способна выдерживать мощность современных электроприборов. В домах образца 60-х годов чаще всего алюминиевая проводка с тонким сечением, без заземления, что очень опасно.

В каких случаях необходима замена проводки

Старая проводка в домах старого образца в 90% случаев не подлежит частичному восстановлению, электрики рекомендуют её полную замену. Удобнее всего это делать во время капитального ремонта, так как не во всех случаях обойдется без штробления стен. В новых современных многоэтажных домах замену делать не обязательно, так как в новых домах проводка медная, отвечающая всем стандартам, требованиям безопасности.

Современная квартира не обходится без электроприборов, мощность которых иногда достигает больше 10 кВт, старая проводка рассчитана максимум на 1,5 кВт. Алюминий с одинарной проводкой не выдерживает сильной нагрузки, что приводит к быстрому разрушению изоляции, что ведет к возгоранию и замыканию электропроводки.

Замену проводим по плану. Определяем, нужна полная замена проводки или частичная, например, замена только в одной комнате, кухне или ванной. Чертим масштабированный чертёж с планом будущей проводки. На чертеже должны быть метки, которые обозначают розеток, выключателей, распределительных коробок, линий проводов. Решаем, какой будет проводка — открытой, закрытой или комбинированной. При выборе открытой возможно обойтись и без ремонта. Закупите материал: провод, розетки, выключатели и т. д. Разбейте точки потребления энергии на следующие:

  • освещение;
  • розетки;
  • электроплиты;
  • санузел;
  • отопительные приборы.

Полная замена электропроводки производится после удаления старой. Удалять старую проводку можно только после того, как электричество в квартире будет обесточено. Начинают демонтаж с распределительных коробок. Провода, которые не поддаются удалению, обрезаются и изолируются. Заменять старую проводку советского образца частично не имеет смысла, рациональнее будет полная замена её до щитка, включая все розетки и выключатели. Частично заменённая проводка прослужит недолго, по сути, это пустая трата времени и денег.

Замену может выполнить электромонтажник, или можно сделать монтаж или частичную замену проводки своими руками. Сделать это возможно, но без профессионального инструмента не обойтись. Инструмент можно взять в аренду или приобрести в магазине. Следует соблюдать технику безопасности.

Если решили вызвать электрика, арендовать инструмент не нужно, все работы монтажник выполнит сам. Кабель, розетки, выключатели, приборы освещения вам нужно приобрести до начала работ. Электрик поможет рассчитать количество кабеля и материалов для работы. Вызов его для полного монтажа работы будет стоить дороже, однако, если ничего не смыслите в электричестве, работу стоит доверить знающему человеку.

Ремонтировать или менять проводку

Рано или поздно с ремонтом электропроводки сталкивается каждый хозяин — сгорает розетка, перестает работать выключатель или гаснет свет. В таких ситуациях делают ремонт самостоятельно или вызывают мастера. Ремонт электропроводки требуется из-за ряда следующих причин:

  • плохой контакт в местах соединения проводов;
  • короткое замыкание;
  • механическое повреждение проводов.

Старая проводка небезопасна, так как со временем изоляция провода разрушается и приводит к замыканиям и пожару. Рекомендуется менять проводку каждые 20 лет. Оценить состояние старой поможет вызов . Это нужно, чтобы понять, подойдет частичный ремонт или придется делать полную замену проводки.

Как правильно демонтировать старую линию

Работа начинается с вводного щита. Проверяем автоматические выключатели и УЗО. Причиной систематических отключений автоматов бывает перегрузка по току или замыкания. При систематических отключения автоматов нужно вызвать специалиста для поиска причин и их дальнейшего устранения. Частичную замену проводки можно сделать по старым каналам или сделать новые. В домах старого типа тяжело менять линию без штробления нового канала, так как по старым технологиям линии заливались раствором. В некоторых домах линии тянут под плинтусами, расположенными на полу.

Замена всей проводки начинается от щитка и включает все помещения квартиры. Менять проводку нужно как от щитка, так и до щитка. В кирпичном доме это делать сложнее, так как раньше провод крепили к кирпичу, демонтаж в этой ситуации займет больше времени. Если решите не демонтировать старую проводку, а рядом провести новую, то не забывайте хорошо изолировать концы старого провода.

Часто встречается проблема соединения старого алюминиевого и медного провода. Электрики для безопасного соединения рекомендуют использовать клемники или соединять путём пайки и изолировать изоляционной лентой ПФХ. Это поможет избежать поломок и нагревания проводов. Поможет сделать это пошаговая инструкция:

  1. Решаем, делаем полную замену или частичный ремонт.
  2. При полной чертим план, где видно линии кабеля, распределительные коробки, осветительные приборы, розетки, выключатели.
  3. Закупаем материал для работы.
  4. Соблюдаем правила техники безопасности – отключаем электроэнергию в квартире.
  5. Сделаем каналы для новой проводки или освободим уже имеющиеся.
  6. Приступаем к монтажу: выполняем требования стандарта качества, которые отвечают пожарной безопасности.

Работы проводятся строго по требованиям безопасности, перед монтажом и демонтажом не забывайте обесточить квартиру. Пользуйтесь только инструментом, не пропускающим ток, ручки инструмента должны быть без повреждений и оголенных участков. Работы начинаются с монтажа нового электрощитка по следующей схеме:

  1. Синий кабель — подключается на ноль.
  2. Белый провод — подключается на верхний контакт.
  3. Кабель желтого цвета будет заземлением.

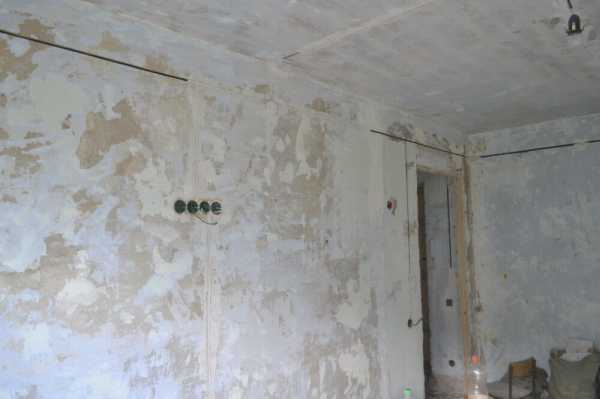

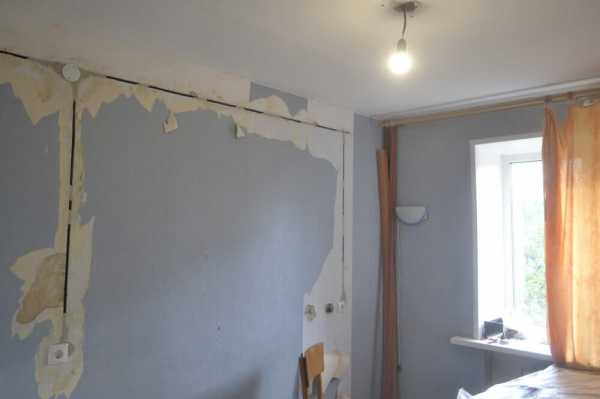

После подключения электрощитка приступайте к монтажу проводки. Первый шаг: изготавливаем штробы в стенах. Шаг второй: вырезаем места для розеток и распределительных коробок специальной коронкой перфоратора. Шаг третий: укладка проводов в соответствии со схемой. Шаг четвертый: соединение кабеля в распределительной коробке. Шаг пятый: установка и соединение розеток и выключателей.

Для монтажа проводки в ванной нужна особая влагозащищенная фурнитура и автоматика. Влагозащищенная фурнитура обезопасит человека от поражения электрическим током. Раньше использование розеток в ванной строго не разрешалось. Теперь розетки в ванной стали необходимы. Розетки в ванной нужны для фена, душевой кабинки, электробритвы, стиральной машины и их разрешили, но при наличии УЗО. Для ванной комнаты подойдет и наружная, и внутренняя проводка кабеля. При наружной выбирайте кабель, предназначенный для помещений с повышенной влажностью. Распределительная коробка, предназначенная для ванной, выносится за пределы ванной комнаты для безопасности.

Розетки и выключатели устанавливаются на 60 см от источника воды. Светильники лучше всего использовать точечные, поскольку их легче всего монтировать, для ванной подойдут только влагозащищенные светильники.

Хорошим решением для обогревания будет тёплый пол под плитку. Постелить пол можно своими руками. Помните, не каждая розетка подойдет для ванной комнаты. Для потребителей большой мощности, таких как водонагреватели или тёплый пол, нужна отдельная линия.

При монтаже проводки с подвесными потолками, пластиковыми или гипсокартонными, не нужно делать штробы в потолке, достаточно уложить провод над потолком. Для безопасности уложите провод в защитную гофрированную трубу. Гофру легко можно прикрепить к профилю клипсами. При прокладке кабеля под подвесным потолком грязи и пыли в квартире будет меньше и время замены проводки также прилично сократится. Также не забывайте про распределительные коробки, лучше всего, чтобы они были из металла, в идеале из меди, хотя подойдут и из железа или любого другого металла.

Замена проводки в детской комнате требует особого внимания. Материал для детской комнаты должен быть из нетоксичного, негорючего материала. Освещение для детской комнаты лучше делать двухуровневое, так как освещение, источником которого будет люстра, для не подойдет. Для сна ребенка лучше выбирать мягкий, слегка тускловатый, свет. На рынке материалов сейчас огромное количество розеток и выключателей. Лучше всего, чтобы розетки в детской комнате были с крышками — особенно для детей школьного и дошкольного возраста.

Замена электропроводки в доме требует мер безопасности, особенно если дом деревянный. Сделать полный монтаж проводки в доме сложнее чем в квартире, но следуя всем правилам, вполне возможно. При вызове мастера для монтажа проводки в доме обязательно следите за его действиями. Прокладывать линии провода нужно в медной трубке, которая будет заземлена. Также для прокладки линий провода в доме подойдёт гофра.

Для безопасности в частном доме необходима установка УЗО, препятствующее утечке электричества и при коротком замыкании выключающее электроэнергию автоматически. УЗО — дифференциальное реле, выключающее автоматы. Также нужно соблюдать меры пожарной безопасности. Перед началом работ в доме желательно найти план старой проводки, работать с планом будет быстрее и легче.

Установку распределительного щита стоит проводить в коридоре или прихожей квартиры. Необходимо посчитать количество розеток, подумать, нужно ли дополнительное освещение, например, возле зеркала, где будет находиться распределительный щит. Прихожая — самая важная часть квартиры с точки зрения электричества, вся проводка начинается с коридора.

В прихожей часто бывает так, что суммарный метраж провода больше, чем во всей остальной квартире. Укладывая провод в прихожей, внимательно следите за его расположением, чтобы не перебить его гвоздем в последующем. Сложность в прокладке проводки в коридоре является демонтаж старой. Без опыта работы тяжело найти старые каналы. При нахождении убрать их также будет непросто. В старых каналах часто встречаются забитые трубы или трубы маленького диаметра, их придется заменить. При выполнении скрытой проводки в коридоре лучшим вариантом будет обращение к специалисту, без профессиональных навыков выполнить работу не удастся.

При проведении работ в жилых комнатах посчитайте количество розеток. По стандарту на каждые 6 квадратных метров идет одна розетка. Бывают случаи, когда одной розетки не хватает, так как потребителей больше. Посчитайте количество потребителей, для них нужны дополнительные линии. Сечение провода тоже идет разное. Для освещения подойдет провод с сечением меньше, чем провод на розетки.

В кухне требуется больше линий, чем в жилых комнатах. Кухня — рекордсмен по содержанию электроприборов. В современной кухне невозможно соблюдать стандарт «на шесть метров одна розетка», иногда в кухне на шесть метров необходимо 2 или 3 розетки в одном месте, поэтому одной линией не обойтись. При монтаже розеток учитывайте высоту кухонных шкафов и мебели. При монтаже кабеля учитывайте мощность приборов, примерная мощность:

  • Бойлер (50—150 л.) 6,0
  • Варочная панель 1–2
  • Вафельница 1–2
  • Встраиваемый духовой шкаф 2–5
  • Вытяжка кухонная 0,14–0,25
  • Гладильная установка 2,3–3,3
  • Инфракрасный излучатель 0,2–2,2
  • Компьютер 0,4–1
  • Кондиционер 0,5–2,5
  • Кофемашина 0,5–1,2
  • Микроволновая печь 0,8–2
  • Миксер кухонный 0,20
  • Морозильная камера 0,2
  • Посудомоечная машина 3,5
  • Проточный водонагреватель 3,5
  • Пылесос 1,0
  • Сауна (при 3-фазном подключении до 4,5—17 кВт) 3,5
  • Скороварка 1–2
  • Стиральная машина автоматическая 3,3
  • Сушильная машина 2,1–3,3
  • Телевизор 0,18
  • Тостер 0,9–1,6
  • Увлажнитель воздуха 0,1
  • Утюг 1,0
  • Фен 0,8
  • Фритюрница 1,6–2
  • Холодильник 0,2
  • Холодильник с морозильной камерой 0,2
  • Электрический гриль 0,8–3,5
  • Электроплита 3,3–8
  • Электрополотенце 2,1

Провод стоит выбирать медный с хорошей изоляцией, алюминиевый проигрывает медному и прослужит меньший срок. Средний срок эксплуатации проводки 20-30 лет. Алюминиевый провод имеет несколько минусов:

  1. У алюминия меньшая электропроводность.
  2. Алюминий — ломкий металл и в местах перегибов может легко сломаться.
  3. Алюминий быстро окисляется на открытом воздухе.

В марке кабелей и проводов зашифровано их предназначение. Кабель желательно выбрать трехжильный, проверив качество изоляции провода. При покупке кабеля или провода выбор сечения зависит от тока и нагрузки. Неподходящий кабель будет греться и плавиться, что уменьшит срок его службы и будет небезопасным. При выборе кабеля большое значение имеет цена. У большинства качественных марок провода высокая стоимость. Провод, изготовленный по ГОСТу, всегда дороже, чем провод, изготовленный не по стандартам. Качественный провод имеет маркировки с сечением провода, толщиной изоляции. На маркировке провода должна быть указана как толщина изоляции жилы, так и оболочки кабеля. Основным фактором при выборе является сечение. Также обращать внимание нужно на электрическое сопротивление постоянному току на 1 км длины провода.

При неправильном подборе сечения проводка будет греться даже от небольших нагрузок. При походе в специализированный магазин возьмите с собой штангенциркуль или обычный листок в клетку, чтобы быть уверенным в сечении провода. Все провода и кабели делятся на классы. Классы проводов помогут определить, какой подойдет для стационарной или нестационарной прокладки и повышенной гибкости. Для стационарной прокладки подойдет провод 1 и 2 класса. Для нестационарной прокладки и прокладки повышенной гибкости подойдут 3, 4, 5 и 6 классов.

Следующее, на что стоит обратить внимание, это соответствие толщины изоляции на маркировке и на фактических замерах. Расхождение замеров и значений маркировки негативно скажется на эксплуатации кабеля. Изоляция жил и оболочки проводов и кабелей изготавливается из:

  1. Поливинилхлоридный пластик.
  2. Поливинилхлоридный пластик пониженной пожарной опасности.
  3. Сшитый полиэтилен.
  4. Полимерная композиция.

Подобрать сечение провода можно по мощности нагрузки приборов, которые в последующем будут подключаться. Определяем нагрузку прибора и после этого выбираем сечение. Такой метод определения сечения называют «по нагрузке». Потребляемую мощность электроприборов можно посмотреть в паспорте электрического прибора. При отсутствии паспорта прибора мощность можно сравнить с таким же прибором. Жилы проводов одножильных или многожильных могут изготавливаться однопроволочными или многопроволочными. Каждый производитель вправе выбирать самостоятельно оболочку и название, в связи с этим все провода отличаются друг от друга.

Прокладывать провод можно только скрытым образом. При открытой проводке обязательно используйте кабель-канал , трубы и коробки. Кабель можно прокладывать открытым методом. Самый частый вариант провода для проводки в квартире является ВВГ. ВВГ — небронированный, защищённый кабель с медными жилами, в поливинилхлоридной оболочке.

ВВГ подходит даже для помещений с повышенной влажностью, таких как ванная комната и туалет. Жилы кабеля ВВГ многопроводные и скрученные между собой. ВВГ трехжильный имеет отличительную окраску, его илы окрашены в оранжевый, синий и зеленый.

Кабель NYM используется реже для проводки жилых помещений. NYM производится по немецким технологиям. Жилы кабеля NYM однопроводные. Кабель может быть использован для наружной проводки, в затемнённых местах квартиры, так как NYM быстрее разрушается при прямом солнечном свете. NYM — провод с медными жилами, промежуточной оболочки из мелонаполненной резины и оболочки из неподдерживающей горения поливинилхлоридной изоляции.

Для открытой проводки используйте плоский провод с медными жилами, такой провод удобен для монтажа наружной проводки. Круглый провод также подойдет, но крепиться он будет с помощью клипс. Изоляция для наружной проводки лучше подойдет поливинилхлоридной изоляцией с разделительным основанием марки ППВ. Провода старого образца с алюминиевыми жилами типа АПР, АПВ, АПРТО, АППВ в монтаже проводки современных домов и квартир не используются. Однопроводные и многопроводные провода с медной жилой и поливинилхлоридной изоляцией в бытовой электропроводке имеют маркировку ПВ1.

При правильной изоляции риск короткого замыкания уменьшается в разы. Обязательно изолируйте провод, соединенный методом скрутки. Изоляция также необходима для проводов, обесточенных от электричества, оставшихся в старых каналах проводки.

Избегайте прикосновения с проводом, чтобы не было поражения электрическим током. Правила одинаковы как при монтаже, так и при демонтаже проводки. Соблюдайте технику безопасности. Помните, электричество ошибок не прощает!

electrika.online
