Как крепить обрешетку к бетонной стене


Крепление брусков обрешетки

Крепление брусков обрешетки — задача довольно кропотливая и ответственная. От правильного ее выполнения во многом зависит результат окончательной облицовки. Для этого нужно соблюдать следующие правила:

—крепление брусков должно быть надежным;

— все лицевые поверхности брусков, которые сопрягаются с листами обшивки, должны находиться в одной плоскости;

Плоскость, образованная брусками обрешетки, должна быть строго вертикальной.

Эпоха деревянных пробок, которыми традиционно крепи • ли бруски к стенам, безвозвратно ушла в прошлое. На смену им пришли полимерные и металлические дюбели, в большом ассортименте имеющиеся на строительном рынке. Фрагмент крепления деревянной обрешетки при помощи универсального дюбеля показан на рис. 31. Единственная сложность, с которой можно столкнуться в процессе монтажа, это пра-

вильная разметка и засверливание гнезд под дюбели. Выполнить разметку под дюбели путем замеров линейкой — занятие бесперспективное и в большинстве случаев приводит к ошибкам. Проще всего эту работу выполнять при помощи электрической дрели. Для этого брусок прикладывают к стене в том положении, в котором он должен находиться после монтажа. Попросив напарника надежно удерживать брусок в исходном положении, просверливают в нем сквозные отверстия с шагом 80—100 см таким образом, чтобы сверло на выходе сделало отметки на стене. Диаметр сверла должен быть равным или немного меньшим, чем диаметр применяемых шурупов. После этого можно без колебаний сверлить стеку под установку дюбелей, не беспокоясь, что отверстия в бруске не совпадут с отверстиями в дюбеле.

Если крепление брусков выполняет один человек, то поступают следующим образом. Находят точку расположения одного дюбеля, сверлят в стене под него отверстие, в которое устанавливают дюбель. После этого брусок крепят на од-

ном дюбеле и, придерживая одной рукой брусок, чтобы он не сместился, сверлят в бруске сквозные отверстия до получения четкой отметки на стене. После этого брусок можно снять или просто повернуть вокруг оси установленного дюбеля (предварительно выкрутив немного шуруп) так, чтобы открылся доступ к отмеченным местам. После этого сверлят отверстия и устанавливают остальные дюбели.

Вторая сложность, с которой сталкиваются при монтаже обрешетки, это получение ровной ее лицевой плоскости. На ровной поверхности стен обычно это не вызывает трудностей. Но, как известно, идеально ровных стен не бывает, поэтому монтаж сопровождается кропотливой разметкой и проверкой. Если этого не сделать, то плоскость обрешетки примет форму стены, и облицованная стена будет неровной.

Начинают работу с разбивки поверхности стены на захватки, размер которых должен соответствовать размерам ГКЛ. После этого устанавливают два крайних вертикальных бруска. Практика показывает, что установить брусок строго вертикально бывает сложно. Чтобы добиться строгой вертикали, брусок прикладывают плотно к стене и выверяют его отвесом или строительным уровнем. Пометив места, в которых выступы на стене не позволяют установить брусок вертикально, их срубают зубилом или другим доступным способом. Как правило, такую работу за один прием выполнить невозможно. Поэтому приходится несколько раз приставлять брусок, выверяя его вертикальность. Устанавливая брусок на стену, нужно добиться того, чтобы его верхний и нижний концы в вертикальном положении плотно соприкасались со стеной. Если в какой-либо средней части брусок ложится на стену с зазором (вогнутая стена), то в местах установки дюбелей можно между стеной и бруском установить шайбу нужной толщины. Для изготовления шайб можно использовать фанеру, картон и другие строительные материалы нужной толщины. При прогибе на большом отрезке шаг между дюбелями следует уменьшить, чтобы увеличить жесткость бруска. Промежуточные бруски устанавливают, выверяют правилом или шнуром, натянутым между крайними брусками. При стандартной ширине гипсоволокнистых листов 1,2 м расстояние между несущими стойками обычно выбирают 60 см, если используются плиты шириной 1,25 м, то расстояние между стойками увеличивают до 62,5 см.

www.gipsa.ru

Панели ПВХ на обрешетку. Монтируем самостоятельно

Необходимые материалы для деревянной обрешетки своими руками.

Инструменты для деревянной обрешетки своими руками.

Подготовительные работы. Как определить расход материалов самостоятельно?

Технология монтажа панелей ПВХ своими руками.

Разметка стен, потолка.

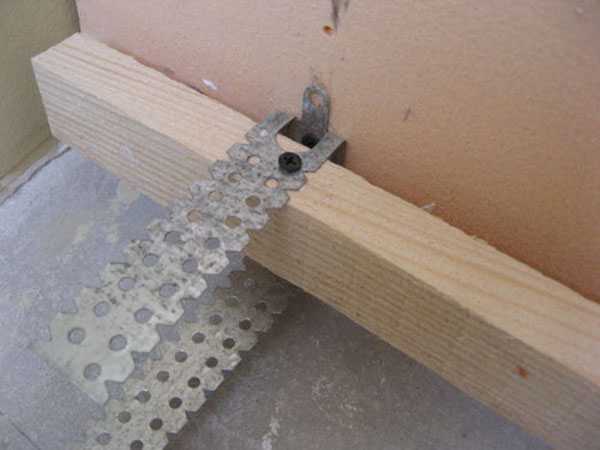

Как и с чем крепить бруски?

Как грамотно установить ПВХ панелей своими руками шаг за шагом?

Расчёт монтажных профилей для пластиковых панелей.

Расчёт крепежа для монтажа пластиковых панелей.

Способ монтажа поливинилхлорид-панелей (ПВХ) на обрешётку не требует особых мастерских искусств и длительного времени, а также при его выполнении не приходиться выселять вес мебель из комнаты – это самый лучший вариант, который не возникает лишних неудобств. Благодаря простоте выполнения, процесс монтажа ПВХ панелей на обрешётку можно проводить самому, без особых усилий. Особенно если выбирается метод на деревянную обрешётку.

Преимущество монтажа ПВХ на деревянную основу в том, что перед началом отделки пвх покрытия не требуются выравнивания и предварительной подготовки стен и п

vest-beton.ru

расстояние между креплениями, шаг, толщина

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Большинство материалов крепится на ограждающие конструкции не напрямую, а через «посредника». Это – и удобнее, и, при необходимости, упрощает ремонт. В некоторых случаях такой способ установки является обязательным технологическим условием. Специализированный каркас, предназначенный для подобных инсталляций, называют обрешеткой. Далее в статье пойдет речь о том, выполняется монтаж обрешетки, какой она бывает, и по каким правилам рассчитывается.

Хотя наиболее распространенная конструкция, в которой используется  обрешетка –скатные кровли, но есть и другие плоскости, где ее устраивают. Самый популярный вариант — обрешетка деревянная, но встречаются и металлические конструкции.

Например, при монтаже гипсокартона тот же каркас из алюминиевого профиля вполне подходит под определение обрешетки.

Если обобщить все случаи, когда устраивается обрешетка, можно вывести три больших группы:

  • Устройство кровельного покрытия
  • Установка внутренних стен и перегородок
  • Создание вентилируемых, навесных и прочих декоративных фасадов

Как правило, в последних двух случаях обрешетка выглядит действительно как клетчатая конструкция. На крыше варианты могут быть очень разными.

Схема несущей системы определяется используемым материалом покрытия, и в каждом случае рассчитывается отдельно.

По этому принципу можно выделить следующие типы:

  • Обычный шаг обрешетки – как правило, находится в пределах 20-40 см между брусками или досками
  • Разреженная – когда расстояние между элементами составляет 50-75 см, иногда — более

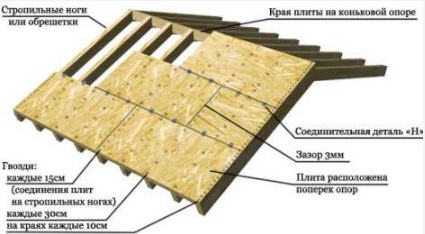

  • Сплошная обрешетка – выполняется из досок с расстоянием между ними до 10 мм (зазор делается во избежание повреждений кровли в случае разбухания или усыхания досок). Сухой тес укладывают вплотную, иногда устраивают шпунтованное соединение. Также иногда устраивают конструкцию из сплошных листовых материалов: ОСБ, влагозащищенных ДСП или фанеры

СОВЕТ! При устройстве обрешетки из досок каждая из них крепится к каждому стропилу двумя гвоздями по краям. Прибивать доски одним гвоздем по центру нельзя, так как в случае выкручивания кровельный настил может быть испорчен.

Как правило, шаг обрешетки зависит от размера кровельного материала и его жесткости: чем больше длина его единицы, тем реже располагают брус или доски.


Например, для шифера шаг может составлять до 75 см. Для мелкоштучных материалов, таких как черепица или дранка, а также рулонных покрытий на основе битума устанавливается обрешетка сплошная.

Ее же устраивают при устройстве кровель криволинейных или имеющих сложную форму.

Толщина обрешетки  может быть различной. Иногда устраивают обрешетку в два слоя. При этом нижний слой может быть разреженным, а верхний – сплошным. Первый уровень устраивают параллельно коньку крыши, а второй может располагаться перпендикулярно ему, или по диагонали.

Также предусматривается изготовление обрешетки в два слоя при укладке толстого утеплителя – например, пенопласта толщиной 100 мм. В этом случае поперек стропил набивается последовательно, один на другой, два бруска 50х50 мм.

Обычно обрешетка устраивается из бруса 50х50, 50х60, 60х60 или 75х75 мм, а также – из доски от 20 до 50 мм. При этом ширина доски не должна превышать 150 мм, так как более широкий материал склонен к повышенной деформации под влиянием сырости и температуры.

Расчет обрешетки производится совместно со стропильной системой, поскольку от шага стропил будет зависеть и шаг бруса, и его сечение.

Важная информация! Длина крепежных элементов (гвоздей или саморезов) принимается, как двойная толщина материала обрешетки). Например, для бруса 50х50 – это 100 мм. Крепление обрешетки выполняется в каждое стропило крыши.

Доски и брус не должны иметь выступающих сучков и прочих дефектов, а для хрупких материалов покрытия, вроде шифера – и значительных углублений.

Под устройство крыши из рулонных материалов стыки необрезной доски обшиваются оцинкованным железом, а в местах сгибов и примыканий углы доски или бруса скругляются, чтобы не повредить эластичное покрытие.

Также сплошными кусками металла обшиваются крайние 30 см обрешетки в месте свеса кровли.

Порядок работ обычно следующий:

  • На крайних стропилах размечают расположение брусьев или досок обрешетки
  • По всему скату промеряют при помощи троса места крепления брусьев или досок

    Пример сплошной обрешетки

  • Если на стропилах в местах прохождения бруса имеются выпуклости, их стесывают
  • В случае, когда запланировано устройство пароизоляции – ее укладывают на стропила, закрепляют при помощи степлера. При этом укладку начинают от конька, с захлестом полотнищ через него. Если мембрана прозрачная – мерные шнуры можно убрать совсем. В противном случае пленку при укладке подсовывают под бечевку
  • Если на стропилах имеются углубления под будущим брусом – их выравнивают при помощи набитых реек, набора кусков рубероида нужной толщины

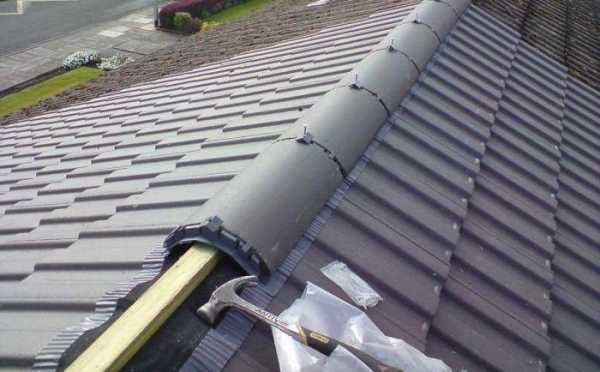

  • Брусья или доски начинают крепить от конькового бруса, в зависимости от материала покрытия и выбранного способа устройства конькового узла – на расстоянии от прогона от 40 до 150 мм по каждому скату
  • Как правило, обрешетка устанавливается кусками, при этом закрывается одновременно площадь ската, определяемая длиной имеющегося бруса или доски. Дальше переходят к следующему прогону

Важная информация! Редко бывает, чтобы деревянная обрешетка устраивалась из цельной доски или бруса. Как правило, стандартная длина пиломатериалов намного меньше длины ската. Поэтому элементы обрешетки приходится сращивать по длине. Это делается таким образом, чтобы стык бруса приходился на стропило, крепятся гвоздями края обоих сращиваемых кусков. Важно следить за тем, чтобы в соседних горизонтальных рядах стыки были смещены, приходились на разные брусья. Для этого пиломатериал подрезают на соответствующую длину

  • Независимо от того, каково основное расстояние между обрешеткой крыши, в местах ендов и разжелобков (вогнутых стыков скатов), ее устраивают сплошной, возможно – с использованием листового материала, иногда – жести
  • Под элементы, проходящие через кровлю – различные парапеты или дымовые трубы, устраивается собственная обрешетка, которая рассчитывается отдельно. Например, для дымовой трубы – она должна в любой своей части находиться на расстоянии не менее 150, а без теплоизоляции для керамических труб – и 250 мм

СОВЕТ! Обрешетку следует устраивать в сухую погоду, непосредственно перед укладкой кровельного материала. Намокшие брусья или доски обязательно начнут коробиться

  • Сразу после установки обрешетки укладывается слой утеплителя, если таковой спроектирован, а поверх брусьев крепится при помощи степлера гидроизолирующая пленка

При заблаговременном расчете и разделке пиломатериалов монтаж обрешетки сильно ускоряется и отнимает меньше усилий. Поэтому на предварительную подготовку стоит уделить дополнительное время, и провести ее качественно.

krovlyakryshi.ru

Монтаж обрешетки и сайдинга — советы профессионалов.

Введение

Основная функция сайдинга – декоративная. Как защита дома от серьезных погодных явлений, типа сильного косого дождя или мороза, он не подходит. Поэтому главная цель при установке сайдинга – достижение максимального эстетического эффекта от вида дома снаружи. Никаких бугров, вмятин, перекосов быть не должно. Это достигается правильным монтажом панелей сайдинга на стены. Как осуществить установку сайдинга и будет рассказано в представленной ниже статье.

Общие сведения об обрешетке под сайдинг

Сайдинг универсален, с точки зрения возможностей монтажа. Установку панелей можно выполнять в любое время года при относительно низких температурах – до минус 10° C. Материал стена, на которую монтируется сайдинг, может быть любым: дерево, кирпич, бетон. Единственное условие, которое необходимо выполнить перед монтажом панелей – поверхность, на которую будет крепиться сайдинг должна быть ровной и устойчивой. И если устойчивость стены – необходимое условие при строительстве дома, то достичь ее абсолютно ровной ее поверхности – задача не всегда выполнимая.

Кроме того, очень часто необходимо каким-то образом утеплить стены дома снаружи, закрепив утеплитель на каркасе и (при необходимости) обеспечить его вентиляционный зазор между облицовкой и стеной дома.

Таким образом, установка обрешетки может решить три задачи:

  • имитацию ровной поверхности для крепления панелей;
  • создание обрешетки для утеплителя;
  • обеспечение вентиляции пространства между сайдингом и стеной.

Материал обрешетки

Обрешетка может быть деревянной или металлической.

Деревянная обрешетка

Для изготовления деревянной обрешетки может использоваться брус или доски из древесины любой породы Главное условие – дерево должно быть сухим. Если влажность древесины более 12%, то лучше ее подсушить, для избежания коробления.
Поперечные размеры деревянного профиля могут быть самими разными. Но лучший выбор – доска, по ширине равная длине двух смежных пазов крепления, плюс расстояние между ними. При таком варианте, гвоздь или саморез всегда будет располагаться в средней части прорези, что обеспечит температурный зазор перемещению панели.

Длина стоек должны быть равна высоте стены – для горизонтально ориентированных панелей, и ширине – для вертикально ориентированных.

При необходимости применения утеплителя, брус должен быть на 2–5 см выше толщины утеплителя

Обрешетка из металла

Металлическая обрешетка изготовляется из оцинкованных стальных профилей, применяемых при монтаже гипсокартона, но чуть мощнее.

Металлическую обрешетку можно собрать из стоечного ПП (CD) профиля.

При этом толщина металла должна быть не менее 0,5 мм. Стоечный профиль обязательно должен иметь ребра жесткости.

И обязательный элемент – прямой подвес, для монтажа стоечного профиля. Ими же обеспечивается выравнивание стоек по вертикали относительно плоскости стены.
Видео: виды профилей

Что лучше?

У каждого из видов обрешетки есть свои достоинства и недостатки.

К очевидным достоинствам деревянной обрешетки относится ее цена. Если стены дома деревянные, то появляется преимущество и в монтаже – он становится значительно проще. Однако возможность деформации бруса под воздействием влажности значительно ухудшают эксплуатационные характеристики деревянного каркаса. Также при определенных условиях дерево может загнить или быть подвержено атакам насекомых. Дерево желательно пропитывать противопожарным и биозащитным составом, что также влияет на конечную себестоимость работ.

С другой стороны, срок эксплуатации металлического каркаса гораздо больше. Он не гниет, не разрушается коррозией и насекомыми. Однако, монтаж его, как правило, значительно сложнее. К тому же крепить к нему сайдинг можно только саморезами, которые «цепляются» к стойке одним-двумя витками резьбы. В случае деревянного каркаса саморез полностью входит в толщу деревянного бруса, обеспечивая более надежное свое крепление.

Установка обрешетки

Подготовка к монтажу. Стены и не только.

Перед монтажом панелей сайдинга необходимо провести подготовительные работы:

  1. Убрать все выступающие части и дефекты: подоконники, отливы, торчащую штукатурку и гвозди, облущенную краску.
  2. Прибить все расшатавшиеся доски.
  3. При наличии старой обшивки, заменить прогнившие доски.
  4. Заделать трещины. В стенах из древесины – паклей, в кирпичных и железобетонных стенах – цементно-песчаным раствором.

Рекомендация. Поверхность стены не должна быть идеально ровной. Достаточно будет визуального бокового осмотра. Если взгляду не за что «уцепиться», то поверхность готова к монтажу.

  1. Если дом деревянный, необходимо обработать всю поверхность, которая попадет под сайдинг, антисептическим раствором.
  2. Необходимо удалить все, что может мешать при монтаже: ветви деревьев и кустарников, водостоки, навесы и т. п. Это поможет более качественно провести установку панелей.
  3. Внимательно осмотреть опалубку дома и удалить корни растений, которые могут прорасти под панели сайдинга.

Монтаж металлической обрешетки

Монтаж металлической обрешетки очень напоминает сборку каркаса из профилей под установку гипсокартона. Крепление стоек осуществляется при помощи прямых подвесов. При идеально ровной поверхности стены можно использовать обычные L-образные кронштейны.

Ниже представлена последовательность работ для горизонтальных панелей сайдинга.

  1. На стену наносят разметку обрешетки. Расстояние между точками крепления подвесов по вертикали устанавливается исходя из требований производителя профиля. По горизонтали шаг не должен быть менее 60 см. Линии стоек идут подряд вдоль стены, без учета оконных или дверных проемов.
  2. Первыми устанавливаются крайние угловые стойки: слева и справа. Это самый ответственный момент – это «маяки» для установки остальных стоек. Они должны быть выровнены по отвесу как можно точнее. Между ними натягивается шнурка.

Внимание! При разметке необходимо учесть, что расстояние от угла дома до крайних стоек – не менее 10 см.

  1. Остальные стойки выравниваются по шнурке и крепятся на прямых подвесах.
  2. После монтажа стоек, желательно между ними установить горизонтальные связи, которые можно сделать из того же профиля и прикрепить к стойкам саморезами при помощи специального одноуровневого крепления – «краба».

Далее, при необходимости, устанавливается утеплитель.

Монтаж обрешетки из деревянного бруса

Последовательность работ ничем принципиально не отличается от установки металлической обрешетки. Однако есть и свои нюансы:

  1. Крепление бруса производиться прямо к стене, если стена ровная и позволяет толщина бруса. Если же брус достаточно толстый или на стене имеются значительные неровности, то крепление осуществляется при помощи прямых подвесов.
  2. При разметке, расстояние, между точками крепления стойки по вертикали, рекомендуют устанавливать в 50–70 см.
  3. Поскольку надежность крепления бруса к подвесу значительно надежней, чем крепление

Все остальные требования, как для металлической обрешетки.

Монтаж сайдинга

При монтаже панелей необходимо соблюдать несколько основных правил:

  1. Необходимо использовать только крепежные элементы не подверженные коррозии:
  • оцинкованные гвозди;
  • саморезы или скобы, покрытые антикоррозионным покрытием.

Помните! Срок нормальной эксплуатации панелей сайдинга около 50 лет. Ржавеющие метизы придут в негодность раньше, чем сам сайдинг. Кроме того, они оставляют ржавые подтеки и портят внешний вид сайдинга.

  1. Гвозди и саморезы должны иметь длину, позволяющую им углубляться в элемент обрешетки не менее, чем на 2 см.
  2. Необходимо оставлять возможность для перемещения панели при температурном расширении. Для этого необходимо закручивать саморез по возможности ближе к центру монтажного прореза. До конца не затягивать, оставляя зазор в 1 мм.
  3. Монтаж стартовой панели необходимо вести строго по строительному уровню. Отсутствие горизонтальности стартовой панели неизбежно приведет к прекосу всего сайдинга.
  4. Установка горизонтальных панелей ведется снизу вверх.
  5. По возможности нужно выдерживать горизонтальную линию монтажа сайдинга по обе стороны угла дома.
  6. В случае необходимости стыковки панелей, места «нахлестов» лучше располагать их на одной вертикали для двух смежных рядов и разносить на 60–70 см в шахматном порядке по площади стены.
  7. Монтаж панелей необходимо вести в строгом соответствии с инструкцией изготовителя.

Заключение

В заключение хотелось бы отметить, что процесс облицовки дома сайдингом, только кажется простым. На самом деле, для выполнения правильного монтажа, нужно иметь значительный опыт. Поэтому, чтобы зря не расходовать денежные средства и нервную энергию, и при малейших сомнениях в своих силах – лучше обратиться к профессионалам.

Еще одно видео по монтажу:

myprofnastil.ru

Установка обрешетки крыши на стропила. Установка обрешетки под сайдинг. Установка обрешетки под металлочерепицу

Сооружение основы для кровельного покрытия считается наименьшей по объему частью работ в списке основных строительных мероприятий. Фундамент, возведение стен и перегородок обычно требуют больших усилий и материальных вложений. Тем не менее крыша является важнейшим компонентом в конструкции любого здания, поэтому подходить к реализации этого мероприятия следует ответственно. Нагрузки в виде осадков, порывов ветра и других механических воздействий способны нарушить герметичность и целостность кровли. Поэтому следует внимательно подойти к созданию основы, на которой в дальнейшем будет закреплена крыша. Установка стропил и обрешетки рассматривается специалистами как наиболее значимый этап, от которого зависит надежность кровельного покрытия. Существуют разные подходы к монтажу этой части конструкции, выбор которых во многом определяется характеристиками финального настила.

Монтаж системы стропил

Даже качественно установленная обрешетка не обеспечит необходимую несущую функцию, если ее монтаж осуществлялся на слабую стропильную систему. Поэтому важно правильно ее смонтировать.

В первую очередь крепится мауэрлат – балки, которые выступят основой для секций конструкции. Оптимальный вариант предполагает использование цельного мауэрлата, закрепленного анкерными болтами. Далее к установленным элементам закрепляют стропильные ноги. Затем можно приступать к сборке секций. Выбор конфигурации их расположения и крепления между собой определяется тем, какой будет установка обрешетки кровли дома.

На основе общего плана составляется чертеж, после чего производится сборка конструкции на земле. Готовую систему необходимо поднять на крышу – обычно это делается посредством лебедки. Когда одна из сторон будет максимально прижата к основе здания, можно ее освободить от тросов и зафиксировать стяжками и ригелями. Основой же крепления выступят уголки с болтами, которые позволят надежно закрепить стропила к мауэрлату.

Укладка подкровельной мембраны

Распространенной ошибкой многих неопытных кровельщиков является игнорирование изоляционных мероприятий. Как раз от качества выполнения этого этапа и зависит герметичность крыши, отсутствие сырости на чердаке и общий комфорт в помещениях. После установки стропил можно приступать к укладке соответствующих защитных материалов. Независимо от техники, по которой будет выполняться установка обрешетки, конструкцию можно изолировать в нижней части с помощью супердиффузионных мембран. Данная прослойка обеспечит паропроницаемость и гидроизоляцию. Но она может быть не единственным подкровельным материалом – иногда мембраны дополняют утеплителем. Сам же процесс укладки такого покрытия особой сложности не представляет. Мембрана поставляется в виде рулонов, которые расстилаются на рабочем месте и укладываются по всей площади стропил. Полосы можно стелить внахлест, а фиксацию выполнять с помощью клея или специальными метизами.

Нюансы выбора древесины для обрешетки

К подбору материалов для несущей конструкции под кровлю следует подходить внимательно, и особенно это касается древесины. Желательно, чтобы установка обрешетки выполнялась из хвойного материала, например, из ели и сосны. Это легкое в обработке дерево, которое обеспечит гибкость и прочность в процессе эксплуатации крыши. Важно учесть и сорт материала. Конечно, идеальным выбором станет первая категория, но если финансовые возможности исключают такое приобретение, то можно ограничиться и вторым сортом. Однако такие элементы конструкции предварительно следует обработать антисептиками.

Еще один значимый параметр выбора – влажность. Если изнутри предполагается защита в виде гипсокартонного покрытия, то можно использовать древесину влажностью не более 20 %. Если же планируется установка обрешетки, часть которой будет иметь прямой доступ к воздуху, то не исключается и применение древесины влажностью более 20 %.

Монтаж обрешетки под сайдинг

Для монтажа сайдинговых панелей стоит предпочесть именно деревянную обрешетку. Такой выбор оправдывается гибкостью материала, что не позволит внешнему покрытию деформироваться. В процессе установки элементов важно соблюсти равномерность, то есть все рейки должны находиться в одной плоскости. Само крепление выполняется скобами-подвесами или обычными гвоздями. Если основа имеет неровности, то корректировать позиции каркаса можно с помощью клиньев. Как правило, установка обрешетки под сайдинг выполняется с шагом элементов 20-30 см. Но в каждом случае следует рассчитывать это расстояние индивидуально. Чем больше рабочая площадь, тем продолжительнее отступ – это основное правило, которым руководствуются кровельщики в таком проектировании.

Монтаж обрешетки под металлочерепицу

Сложность устройства каркаса под металлочерепицу обусловлена тем, что профили могут иметь разную гофру и типоразмер. Кстати, сайдинг в этом смысле более стандартизирован. Если планируется сплошная обрешетка, то лучше применять доски с параметрами 3,2 х 10 см или бруски 5 х 5 см. Фиксация производится вплотную к основе с шагом 10 см. Столь короткий отступ связан с тем, что профнастил является одним из самых тяжелых кровельных материалов. Соответственно, установка обрешетки под металлочерепицу должна учитывать высокие нагрузки на конструкцию. Для крепления можно использовать гвозди толщиной 3 мм, при этом длина их должна в два раза превышать сечение доски. Особенностью монтажа каркаса под металлочерепицу является и широкое присутствие металлической фурнитуры для крепежа. Различные скобы и уголки, выступающие дополнительным средством крепления, наиболее распространены в крышах большой площади. Если же планируется стандартная двухскатная система для небольшого дома, то вполне можно обойтись рейками, которые крепятся с частым шагом при помощи гвоздей.

Установка обрешетки под мягкую кровлю

Устройство мягкой кровли можно назвать самым требовательным и даже капризным видом таких работ. Данный материал укладывается на ровный сплошной настил, поэтому обрешетка будет выполняться в два этапа. В первую очередь монтируется каркас. Его особенностями будет частый шаг реек и предельная точность. Далее формируется гладкое защитное покрытие, на которое в дальнейшем и ляжет мягкая кровля. Если установка обрешетки крыши может выполняться с помощью тех же брусков и реек, то в качестве дополнительного настила следует использовать ДСП, фанеру или другой древесно-стружечный материал с похожими характеристиками. Главное, чтобы изначально конструкция стропил была хорошо изолирована. Кроме этого, торцы основания должны быть закруглены, чтобы обеспечился плавный переход декоративной кровли.

Особенности монтажа пластиковой обрешетки

Обычно в качестве альтернативного материала для устройства обрешетки рассматривается металл. Древесина не всегда позволяет достичь необходимой прочности, поэтому ее заменяют профильными элементами. Однако, в некоторых случаях допустима и пластиковая обрешетка, установка которой предполагает некоторые отличия, но в целом техника крепления остается прежней. Фиксация осуществляется через специальные отверстия в элементах при помощи болтов или саморезов. Но особенность пластиковых панелей для обрешетки заключается в том, что их конструкция дает возможность более надежного крепления к стропилам с помощью системы пазов. Существуют разные модели таких элементов, которые следует подбирать конкретно под запросы определенной крыши.

Установка контробрешетки

По конструкции такая разновидность обрешетки во многом напоминает традиционный каркас, сформированный рейками или досками. Принципиальное ее отличие заключается в дополнительном усилении системы за счет изоляции рубероидом. Уже отмечалось, что конструкция должна предусматривать наличие утеплителя и паронепроницаемой мембраны. Но в данном случае функция защитных подкровельных барьеров усиливается. То есть сначала укладывается рубероид или другой материал с аналогичными свойствами, а затем установка обрешетки на стропила поверх изоляционного настила. Конфигурация расположения элементов может быть и разреженной, и сплошной. Главное – обеспечить достаточное пространство под кровлей для исключения образования конденсата. Особенно это важно при фиксации деревянных реек, на которые разрушающе действует скапливающаяся влага.

Заключение

Разнообразие материалов для создания кровельного покрытия определяет требования и к стропильной системе, и к несущему каркасу. В свою очередь, и установка обрешетки не может выполняться без учета эксплуатационных запросов к финальному покрытию. Например, металлические настилы требуют более высокой степени усиления конструкции. На этот случай важно предусмотреть качественный материал для создания обрешетки, способный выдержать атмосферные воздействия. Для сайдинга – напротив, физическая прочность не так важна, а на первый план выходит гибкость каркаса, что и обеспечивается правильно подобранными рейками.

fb.ru

Как монтируется обрешетка под вагонку: инструкция монтажа своими руками с видео и фото

На фото: каркас служит основанием для крепления вагонки

Где бы вы ни обшивали поверхности, будь то балкон, баня или жилое помещение, в первую очередь сооружается обрешетка под вагонку. В данном обзоре мы разберемся, как соорудить конструкцию из деревянного бруска и на какие нюансы обратить самое пристальное внимание. Все рекомендации проверены на практике, поэтому, используя их, вы сможете самостоятельно провести работы.

Описание работ

Чтобы обрешетка для вагонки была прочной и долговечной, необходимо соблюдать определенную технологию работ.

Она состоит из трех стадий:

  1. Расчет и приобретение материала.
  2. Подготовка бруска к использованию.
  3. Монтаж конструкции.

Каждый этап важен, поэтому внимательно ознакомьтесь со всем обзором, чтобы исключить ошибки при работе.

Чтобы получить идеальный результат, нужно правильно закрепить каркас

Первая стадия – расчет и приобретение материала

Для работы нам нужен очень простой набор материалов:

Брусок – основной материал, который мы будем использовать

Но, чтобы рассчитать требуемое количество всех составляющих, следует знать несколько важных особенностей:

  • ОСОБЕННОСТЬ 1: шаг расположения каркаса. Оптимальное расстояние между элементами обрешетки составляет от 40 до 60 см. Если вагонка тонкая, то лучше располагать бруски почаще, это придаст конструкции дополнительную жесткость. Расстояние может быть разным, если длина стен не позволяет соблюдать одинаковый шаг элементов.

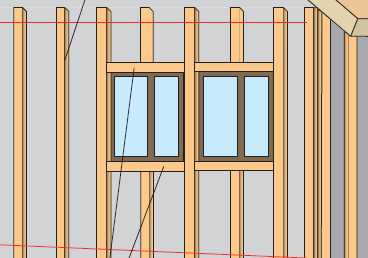

  • ОСОБЕННОСТЬ 2: При наличии проемов, по периметру обязательно закрепляется брусок. Если речь идет о дверных проемах, то лучше и вовсе крепить по две стойки, чтобы укрепить систему. Сверху и снизу желательно крепить направляющие.
Важно хорошо укрепить проемы
  • ОСОБЕННОСТЬ 3: при использовании утеплителя толщина бруска должна быть не меньше толщины теплоизоляционного материала. Чаще всего используется вариант 50х50 мм или 50х40 мм.
  • ОСОБЕННОСТЬ 4: Приобретая материал, обратите внимание на его влажность. Она должна быть не больше 15%. Сырые элементы при высыхании могут деформироваться или потрескаться, поэтому использовать их не стоит.

Нарисуйте примерную схему обрешетки с шагом элементов и их расположением. Это позволит точно рассчитать необходимое количество материала и не покупать лишний брусок.

  • ОСОБЕННОСТЬ 5: утеплитель рассчитывается исходя из площади, на которой он будет крепиться;
  • ОСОБЕННОСТЬ 6: крепеж подбирается исходя из типа основания. Для бетона и кирпича нужны дюбели быстрого монтажа, для дерева используются саморезы или гвозди.
Длина дюбелей зависит от толщины бруска

Вторая стадия – подготовка бруска

Готовый материал нужно подготовить соответствующим образом.

Инструкция по проведению работ выглядит так:

  • ШАГ 1: материал стоит положить на пару суток в помещении, которое будет отделываться. Это позволит бруску акклиматизироваться, чтобы его температура и влажность была такой же, как и в комнате.
  • ШАГ 2: элементы обрабатываются антисептическим составом. Это можно делать с помощью обычной кисточки, обрабатывая все поверхности по порядку. Можно поступить иначе и из досок сделать корыто, которое застилается пленкой. Туда наливается антисептик, и брусок просто окунается, этот вариант обеспечивает самую качественную защиту.
Если бруска много, то проще сделать корыто, чтобы окуная быстро обработать его
  • ШАГ 3: пока изделия сохнут, можно провести подготовку стен. Для этого на поверхности наносится разметка по ширине расположения стоек. Работа производится с помощью карандаша и уровня, чтобы линии были ровными. Это позволит наглядно увидеть, как будет выглядеть конструкция и упростит работу, вам не нужно будет отвлекаться, контролируя правильное положение элементов;
При вертикальной разметке можно использовать не уровень, а строительный отвес
  • ШАГ 4: производятся замеры, чтобы определить длину брусков. Лучше сделать это в нескольких местах, так как стены или потолок могут быть неровными;

Не забывайте оставлять зазоры в 5-10 мм, чтобы брусок не упирался и не деформировался при перепадах температуры и влажности.

  • ШАГ 5: резка бруска производится ножовкой или электролобзиком. Тут важно правильно разметить элементы и пилить их перпендикулярно, чтобы торцы были ровными. Отрезанный участки также желательно обработать антисептиком, чтобы брусок был полностью защищен от влаги и вредителей.

Третья стадия – монтаж каркаса

Разберемся, как сделать обрешетку под вагонку своими руками.

Рабочий процесс выглядит так:

  • ШАГ 1: для начала необходимо просверлить отверстия в бруске. Диаметр зависит от того, какой крепеж будет использоваться. При этом помните о том, что и под саморезы лучше делать отверстия, чтобы их было проще закручивать. Крепеж располагается с шагом в 40-50 см, минимальный отступ от края – 30 мм.
При работе следите, чтобы сверло располагалось перпендикулярно поверхности
  • ШАГ 2: На стене также размечаются места крепления, и при необходимости производится сверление. Для работы используется перфоратор с буром соответствующего диаметра. Помните, что для надежного крепления саморез или дюбель должен заходить в поверхность не менее чем на 50 мм. См. также статью откосы из вагонки.
Важно точно разметить поверхность перед сверлением
  • ШАГ 3: если неровности на стене или потолке очень значительны, то крепить брусок проще с помощью подвесов. Они располагаются по линии через каждые 50 см и закрепляются перпендикулярно обрешетке. Цена такого крепежа невелика, поэтому затраты на проект возрастут незначительно.
  • ШАГ 4: при креплении концы подвеса загибаются к бруску, после чего он выравнивается по уровню и фиксируется в нужном положении. Этот вариант очень удобен из-за своей простоты и точности, так можно выровнять любое основание очень быстро.
Подвесы позволяют выставить каркас очень ровно
  • ШАГ 5: монтаж обрешетки под вагонку производится с постоянным контролем плоскости. Проверяйте положение элементов и только потом крепите их. Для усиления углов можно ставить в этих местах перемычки. Это позволит обеспечить максимальную жесткость каркаса и упростит крепление к углу.
Углы можно дополнительно усилить перемычками
  • ШАГ 6: на готовый каркас можно крепить вагонку. Если же у вас предусмотрено утепление, то закладывается утеплитель, и только потом производится монтаж.
Утепление производится по необходимости

Вывод

Соорудить обрешетку под вагонку по силам любому человеку. Для этого достаточно соблюдать простые рекомендации, изложенные выше, и использовать качественные материалы. Для того чтобы разобраться в теме еще лучше, я рекомендую просмотреть видео.



Похожее

beaver-news.ru

Монтаж обрешетки: обустраиваем надежное основание

Монтаж обрешетки – это один из ключевых этапов обустройства кровли. Именно на обрешетку в дальнейшем будет опираться кровельное покрытие, а значит, от правильности монтажа обрешетки и прочности ее элементов во многом зависит и прочность самой кровли. Итак, если вы хотите возвести кровлю, которая прослужит вам долгие годы без капитального ремонта, возьмите на заметку рекомендации и полезные советы, которые будут изложены далее.

Виды крыш и основные элементы кровельной конструкции

При строительстве частных домов, дач и загородных коттеджей чаще всего используется технология возведения двускатных и четырехскатных (вальмовых) крыш. При строительстве гаражей и подсобных зданий используется также односкатная кровля.

  • Стропила – это деревянные балки, являющиеся каркасом для кровельного «пирога». Существует несколько подходов к тому, как крепить стропила. Например, они могут выступать за внешние стены здания, создавая основу для будущих свесов кровли. Стропила могут крепиться при помощи гвоздей, скоб и специальных скользящих соединений.
  • Свес кровли – это нижняя часть стропил, выступающих за внешний периметр здания.
  • Конек – это верхняя часть кровли, ее «пик», образующийся в месте наклонного соединения стропил.
  • Гидроизоляция, теплоизоляция и пароизоляция – это слои кровельного «пирога» отвечающие  соответственно за защиту подкровельного пространства от влаги, холода и конденсата, который может скапливаться вследствие отсутствия свободной циркуляции воздуха.

Теперь, когда вы вооружены необходимыми терминами, переходим непосредственно к вопросу монтажа обрешетки.

Для чего проводится монтаж обрешетки?

Первая и главная функция обрешетки – опора для кровельного покрытия. В процессе монтажа обрешетки решается проблема равномерного распределение нагрузки от веса  кровли на стропильную систему.

Кроме того, если вы планируете утеплить кровлю самостоятельно, то обязательно должны знать, что между внешним (холодным) покрытием и слоем утеплителя должен существовать вентиляционный зазор и мембрана, защищающая утеплитель от переувлажнения конденсатом и осадками, которые могут попасть внутрь вследствие разгерметизации кровли. Этот зазор и создается за счет толщины брусьев обрешетки, а защитной мембраной служит гидроизоляционный слой, который крепится на обрешетку.

Какой может быть обрешетка?

Разреженная обрешетка

Такую обрешетку используют при обустройстве кровли из керамической черепицы, металлочерепицы, шифера, профнастила и других жестких листовых материалов. В процессе монтажа обрешетки этого типа между досками оставляются зазоры. Как правило, шаг крепления досок/брусьев зависит от размеров листа кровельного материала.



Сплошная обрешетка

Такая обрешетка предполагает крепление досок встык или замену их фанерой, листами ОСП или ДСП. Сплошную обрешетку используют при возведении кровли из мягких рулонных материалов (мягкая черепица, рубероид и т.д.). Основное достоинство такой обрешетки – законченный внешний вид кровли со стороны чердака, а также ровная поверхность снаружи, намного облегчающая процесс укладки кровельного материала. Недостаток – большой расход материалов на обустройство обрешетки.

Какие материалы и инструменты вам потребуются?

Основные расходные материалы – это:

  • Брус не ниже I сорта, без сучков, длиной от 6 метров. Сечение бруса должно составлять 50х50 мм для металлочерепицы, 75х75 мм – для керамической черепицы.
  • Обрезная доска не ниже II сорта, с минимальным количеством сучков, длиной от 6 метров. Сечение доски – от 25х100 мм. Если вы планируете обустроить сплошную обрешетку, то есть смысл заменить доски фанерой, панелями ОСП или ДСП.
  • Гвозди, длина которых должна составлять 3 толщины выбранного вами бруса. Например, если вы используете брус сечением 50х50 мм, то длина гвоздей должна равняться 15 мм.
  • Скобы для строительного степлера.

Заранее приготовьте следующие инструменты:

  • Ножовку или бензопилу;
  • Строительный степлер;
  • Рулетку;
  • Строительный уровень;
  • Молоток;

Собственно обустройство обрешетки

Прежде чем вы перейдете к монтажу обрешетки, растяните по диагоналям ската крыши две веревки, а затем сравните их длину. Разница не должна превышать 2 см, иначе из-за неправильной формы поверхности ската могут возникнуть проблемы как при укладке обрешетки, так и при монтаже кровельного материала.

Далее на стропила укладывается гидроизоляционный слой (полиэтиленовая пленка или специальный материал – по вашему усмотрению). Гидроизоляцию укладывают в направлении снизу вверх, начиная от свесов кровли. Здесь необходимо оставить запас в 40-50 см. Далее материал располагают с нахлестом в 10-20 см и закрепляют на стропилах при помощи строительного степлера. Стыки полотен проклеивают скотчем. Когда вся гидроизоляция будет уложена, поверх нее к стропилам прибивают бруски контробрешетки.

Формирование самой обрешетки также начинается с нижней части ската крыши. По краю свеса прибивают первую доску. Очень важно проконтролировать расположение кромок доски в горизонтальной плоскости, ведь именно по этой первой доске в дальнейшем будет проводиться выравнивание кровельного материала.

Шаг крепления досок обрешетки определяется в зависимости от размеров листа кровельного материала. Напомним, что для мягкой кровли доски набиваются на бруски контробрешетки встык.  Если же вы делаете разреженную обрешетку, вам потребуется шаблон, чтобы каждый раз не отмерять рулеткой расстояние между досками. В качестве такого шаблона может послужить кусок той же доски.



С обеих сторон от конька обязательно прибивается по одной доске вне зависимости от шага обрешетки. То же касается и ендов, дымовых труб и других сложных конструкций.

На этом обустройство обрешетки можно считать законченным. Если вы все сделали правильно, укладка кровельного материала тоже должна пройти успешно.

stroykadoma.org

видео-инструкция по монтажу своими руками, особенности устройства кровли из профлиста, конструкций под панели ПВХ, сайдинг, утеплитель, гипсокартон, для беседки, крепление, цена, фото

Все фото из статьи

Обрешетка – это один из основных строительных элементов, применяющийся при кровельных, отделочных и прочих работах. Несмотря на обилие новых материалов, наиболее доступной и популярной остается обрешетка из древесины. Мы хотим рассмотреть ее особенности, а также рассказать, как устанавливается деревянная обрешетка под сайдинг своими руками.

Обрешетка из дерева для монтажа навесного фасада.

Функции и особенности обрешетки

Назначение

Устройство кровли из профлиста по деревянной обрешетке – пример применения технологии.

Множество строительных материалов и технологий требуют особых условий монтажа. Это могут быть требования по точной плоскостной ориентации, прочности несущего основания, по особым условиям крепления. В таких случаях применяют специальную несущую основу, которая называется обрешеткой.

На фото – пример выравнивающего каркаса.

Давайте рассмотрим основные функции такой основы:

ФункцияОсобенности
ВыравниваниеБольшинство строительных конструкций при кажущейся ровности далеки от идеальной плоскости, тогда как многие отделочные и защитные покрытия требуют вполне конкретных условий плоскостной ориентации. Для выравнивания поверхностей на них набивают планки или брусья, которые выставляют по уровню или отвесу. Примером может служить обрешетка под гипсокартон из дерева, каркас для сайдинга и т.д.
Усиление крепленийЧасто материал стен несовместим с надежной фиксацией некоторых покрытий, или, например, шаг кровельных стропил не соответствует условиям монтажа профлиста или шифера. В этом случае применяют крепежный каркас из бруса или доски
Создание вентиляционного зазораНекоторые отделочные и защитные системы требуют монтажа на определенном расстоянии от стен или кровель, чтобы обеспечить вентиляцию получившегося зазора. Это позволяет удалять конденсат с поверхности и сохраняет стены здания от разрушения
Создание зазора для укладки теплоизоляции, проводки, коммуникаций и т.п.Утепление фасадов следует производить снаружи, и для укладки утеплителя между деревянной стеной и финишным покрытием необходимо обеспечить зазор. Также зазор необходим для скрытой прокладки водопроводных труб, электропроводки и прочих коммуникаций

Между брусками можно уложить плиты утеплителя.

Важно!
Также не следует сбрасывать со счетов косвенные выгоды от монтажа каркасов.
Например, обрешетка укрепляет слабые перегородки, кровли или стены для беседки.

Сфера применения

Отделка фасада виниловым сайдингом.

Технология обрешетки применяется очень широко.

Вот наиболее показательные области, где использование такой основы носит систематический характер:

  • Облицовка фасадов. Сегодня очень широко применяются различные фасадные конструкции и технологии, такие, как вентилируемый фасад, сайдинг, блокхауз, вагонка и прочие виды навесных конструкций;
  • Внутренняя отделка. Часто стены внутренних помещений выравнивают под монтаж гипсокартона, ПВХ-панелей, сайдинга и прочих отделочных материалов с помощью обрешетки;
  • Кровельные работы. Практически ни одна кровля не обходится без монтажа планок для крепления кровельных покрытий;
  • Лаги пола также можно считать примером обрешетки, так как они выполняют те же функции – выравнивают напольную деревянную поверхность, обеспечивают необходимые условия для крепления обшивки, распределяют нагрузки;
  • Теплоизоляционные работы. Практически любой утеплитель нуждается в защитном покрытии, однако монтаж такого покрытия на саму изоляцию невозможен. Здесь на помощь приходит каркас из реек;
  • Подвесные потолки также всегда требуют обустройства несущих каркасов.

Крепление профлиста к деревянной обрешетке с помощью саморезов.

Важно!
Каркасы могут быть не только деревянными, широко применяется оцинкованный профиль и пластик.
При этом дерево остается наиболее популярным материалом из-за относительной дешевизны.

Преимущества и недостатки

Обрешетка под утеплитель снаружи деревянного дома из бруса 50х30 мм.

Применение древесины хоть и пользуется высокой популярностью, но, тем не менее, имеет ряд характерных недостатков (впрочем, как и преимуществ). Перед использованием этого материала следует их знать и учитывать.

Для начала перечислим преимущества:

  • Доступность пиломатериала, низкая цена по сравнению с металлическими или пластиковыми аналогами;
  • Простота обработки бруса. С помощью простейшего инструмента можно нарезать, подогнать, нарастить и зафиксировать деревянные планки на любой поверхности;
  • Для сооружения каркаса применяют однотипные детали, что упрощает и ускоряет процесс строительства;
  • Небольшой вес каркаса не создает критических нагрузок для стен и конструкций;
  • Древесина – полностью безопасный натуральный материал.

Обшивка деревянных стен гипсокартоном.

А вот недостатки древесины:

  • Склонность к деформациям при изменении влажности;
  • Боязнь древоточцев, плесневых грибов и прочих паразитов;
  • Склонность к гниению под воздействием бактерий;
  • Низкая несущая способность по сравнению с металлом;
  • Способность поддерживать горение;
  • Сравнительно короткий срок эксплуатации.

Обрешетка под блокхауз.

Важно!
Обработка досок специальными составами – антисептиками, антипиренами, морилками, фунгицидами в значительной степени минимизирует перечисленные минусы и продлевает срок службы изделий.

Монтаж обрешетки под сайдинг

Рассмотрим монтаж конструкции на практике.

Для примера рассмотрим, как производится монтаж каркаса под сайдинг своими руками:

  1. Стены освобождают от выступающих элементов, наружной проводки, канализационных труб и т.д. Поверхность очищают от пыли и грязи, ремонтируют изъяны и трещины;

Со стены снимают все лишнее и приводят ее в порядок.

  1. Сначала устанавливают крайние планки вдоль углов стены. Предварительно отмечают линии с помощью отвеса, затем крепят бруски дюбелями и саморезами с шагом 40 – 50 см. Толщина брусьев должна быть одинаковой как по всей их длине, так и между собой, так как они будут маяками;

Сначала крепят крайние бруски с помощью дюбелей и саморезов.

  1. Между крайними планками натягивают нить, подложив под нее монету или шуруп для создания небольшого зазора. Предварительно точность монтажа проверяют уровнем. Нить должна быть снизу, сверху и посередине;

Натягиваются нити-маячки.

  1. Далее монтируют промежуточные планки с шагом 40 – 60 см. Если в регионе повышенные ветровые нагрузки – шаг уменьшают. Рейки выставляют строго по ниткам, выравнивая с помощью подкладок из фанеры, щепы или клиньев;

Набивают промежуточные рейки.

  1. Обрешетка должна быть установлена по периметру дверных и оконных проемов, выступающих элементов для фиксации краев панелей сайдинга.

Оконные проемы должны быть обиты по периметру.

Важно!
Для создания больших зазоров применяют двойную обрешетку, кронштейны и подвесы.
Влажность древесины должна быть не более 14%.

Вывод

Деревянная обрешетка под панели ПВХ, сайдинг, навесной фасад, кровельное покрытие – это весьма распространенная технология монтажа конструкций. Видео в этой статье поможет понять некоторые нюансы и особенности работ по обустройству обрешетки.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

rubankom.com
