Отличие вихревого насоса от центробежного

Выбор насосного оборудования осложняется широким выбором моделей и типов конструкций. Задача у всех одна – перекачать жидкость. Но реализуется она по-разному. Отличия вихревого насоса от центробежного заключено в конструктивных особенностях и принципе действия. Поэтому перед покупкой нужно ознакомиться со всеми отличительными чертами.

Чем отличается вихревой насос от центробежного

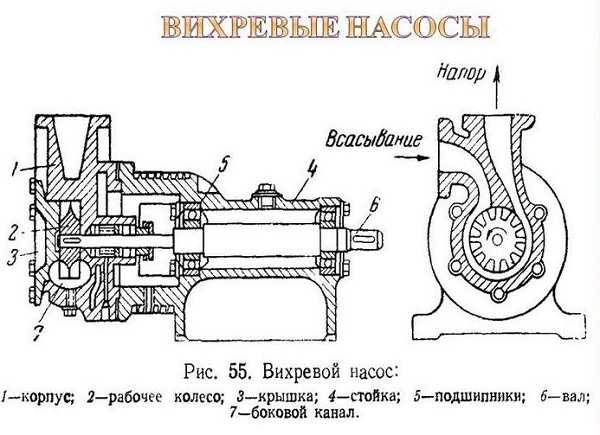

Главным элементом является вращающееся колесо с лопатками. Они установлены таким образом, чтобы вода перемещалась по раскручивающейся спирали. Жидкость отбрасывается в периферийную зону рабочей камеры, а в образовавшейся полости образуется зона разрежения. Отрицательное давление создает всасывающую силу, которая затягивает воду, продавливая ее по трубопроводу к потребителю.

Плюсы вихревого насоса:

1. Стоит недорого, если сравнивать с другими типами.
2. Малое количество механических элементов.
3. Простота ремонта и обслуживания.

Основной недостаток – КПД 45% (усредненный показатель, зависит от модификации). Заиленную жидкость такой насос прокачать не сможет. Для глубоких скважин не применяются.

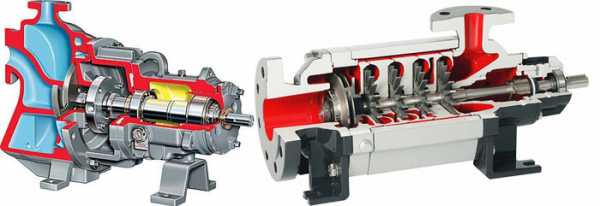

Центробежный насос работает за счет вращения одного или нескольких колец с лопастями, которые захватывают воду, и раскручивая выталкивает ее в трубопровод. Есть модификации глубинного и поверхностного типа.

К достоинствам центробежных насосов относится:

1. Высокая производительность.
2. Бесшумность, слабая вибрация.
3. Пригодны для любых типов скважин.

Разница в конструкции и принципе действия формирует иной перечень недостатков. Твердые частицы повреждают колесо выводят насос из строя. Цена такого оборудования выше, чем у описанного выше аналога.

Какой тип насосов лучше

Однозначного ответа нет.

Все зависит от целевого назначения. Если требуется организовать полив или перекачать жидкость из резервуара или водоема, целесообразней приобрести вихревой насос. Он менее подвержен износу при попадании песка и стоит меньше. Однако не стоит рассчитывать, что это оборудование выкачает воду из артезианской скважины и подаст ее за 20 метров по горизонтали, а потом поднимет ее на второй этаж особняка. Мощности недостаточно, а производительность не позволит создать высокое давление в трубах.

Если имеется скважина, то чтобы определить, какой нужен насос (вихревой или центробежный), нужно брать в расчет ее глубину.

Для абиссинского колодца достаточно вихревого. Центробежный нужен, когда водоносные пласты скважины на песок залегают глубока. Артезианская вода поставляется также насосами этого типа. Но стоят они дороже, в обслуживании сложнее, к качеству воды капризны. При выборе модели учитывают требуемую производительность и мощность, высоту водяного столба, а также количество потребителей и их удаленность от источника.

vodatyt.ru

Центробежный насос или вихревой: какой лучше. Подробный разбор

Автономная водопроводная система не обходится без перекачивающего устройства. Поскольку источником воды на большей части загородных участков служит скважина, приобретают для нее преимущественно бытовые насосы – центробежные, винтовые. Прежде чем купить центробежный насос, вихревый, винтовой, необходимо выяснить особенности водоснабжающей системы и характеристики  скважины (вместе  с дебитом).

Важно понимать, в чем состоят преимущества и недостатки разнотипного оборудования. Чем отличается вихревой насос, центробежный, винтовой, вы узнаете из этой статьи.

Содержание статьи:

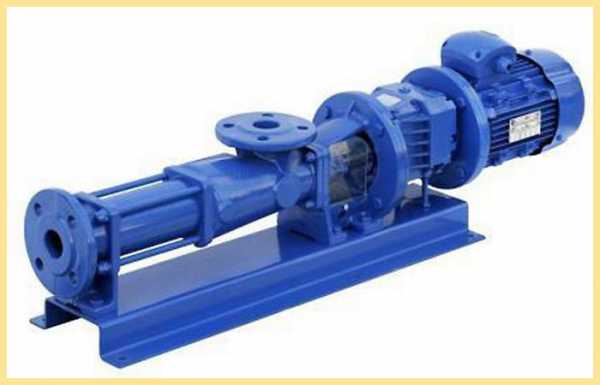

Винтовые насосы

Эти устройства аналогичны роторным. В них рабочим элементом служит винт с лопастями. Агрегат похож на шнек мясорубки. Когда он вращается, вода всасывается устройством и подается под давлением на патрубок выхода.

Насос вихревой самовсасывающий предлагается производителями в различных модификациях – в продаже есть вихревые насосы одновинтовые, двухвинтовые и трехвинтовые.

Преимущества и недостатки всех конфигураций совпадают. Отличаются они лишь  несколькими техническими характеристиками.

Преимущества винтовых насосов

Решая, что лучше – вихревой или центробежный насос для вашей системы водоснабжения, учитывайте преимущества агрегатов первого типа:

1. Способность формировать высокий водонапор.
2. Практически отсутствуют ограничения, связанные с глубиной скважины.
3. Вода может подаваться, даже если ее уровень минимален. Для скважин с небольшим дебитом эти агрегаты считаются одними из лучших.
4. В системе отсутствуют пульсации давления из-за работы насоса, поскольку вода подается плавно и равномерно.
5. Способность перекачивать мало очищенные жидкости, в которых содержатся твердые фракции.
6. Бесшумная работа.
7. Редкость поломок – объясняется простотой конструкции.
8. Доступное по цене и несложное техническое обслуживание.
9. Цена оборудования – существенно ниже цен на сепаратор центробежный вихревой.

Недостатки винтовых насосов

1. Громоздкость. Разница между вихревым и центробежным насосом в том числе в том, что второй намного компактнее.
2. Невозможность дозировать поставляемый объем воды.
3. Неудобства при ремонте и обслуживании – связаны с тем, что все агрегаты с винтом погружного типа. Устройство придется извлекать из скважины, а при поломке зимой делать это проблематично.

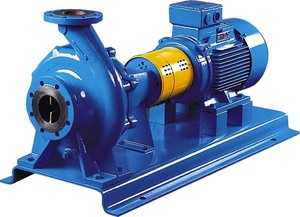

Центробежные насосы

Это качающие воду приборы, от винтовых аналогов центробежно вихревые насосы отличаются рабочим элементом.

Жидкость в центробежно вихревых насосных станциях перемещается колесом. У агрегатов попроще колесо одно, но их может быть и несколько.

Преимущества центробежных насосов

Выбирая, вихревой или центробежный насос — какой лучше приобрести для загородного водоснабжения, полива приусадебного участка или других нужд, учитывайте преимущества оборудования второго типа:

1. Универсальность эксплуатации – можно использовать с любым источником воды – колодцем, скважиной, иным, при различных способах установки —  глубинном или поверхностном.
2. Большой модельный ряд.
3. Высокая производительность – воду можно поднимать со значительной глубины, поставлять на большую высоту.
4. Почти полное отсутствие шумов в рабочем режиме.
5. Надежность.
6. Компактность.

Недостатки центробежных насосов

1. Уязвимость к недостаточно чистой воде. В отличие от вихревого насоса центробежный требователен к чистоте воды. Любые твердые взвеси в жидкости влияют на рабочее колесо подобно абразиву.
2. Цена – агрегаты дороже винтовых аналогов.

Вихревой или центробежный насос  – какой выбрать

Производители реализуют множество моделей как винтовых, так и центробежных, вихревых насосов. Модели отличаются своими техническими характеристиками и способностью к обеспечению водой. Выбор агрегатов любого типа широк.

Насколько целесообразно приобретать тот или иной, можно судить по нескольким критериям:

1. Габариты. Должны быть подходящими с учетом конкретной скважины, ее диаметра.
2. Мощность – характеристика, которая определяет глубину забора жидкости, и выбирая которую, нужно учитывать особенности конкретного водопровода.
3. Формируемый водонапор. Вся бытовая техника, которая подключается к магистрали (в том числе стиральные машины, котлы, посудомоечные машины) может работать при определенном давлении в водопроводной системе.
4. Число «потребителей» воды и их потребность в водном ресурсе.
5. Техническое сопровождение агрегата в населенном пункте – от этой возможности зависят скорость ремонта и квалификация мастеров.

Выбрать насос для скважины не самая простая задача, и чтобы решить ее, необходимо проконсультироваться со специалистом.

В противном случае велик риск, что покупка не будет удачной, а вложенные в насос средства себя не оправдают.

Популярные насосы – краткое описание

1. Поверхностный вихревой агрегат Aquatica775121 используют в быту. Корпус модели чугунный с алюминиевым кожухом. Изделие оснащается графитокерамическим механическим уплотнителем. Его рабочее колесо латунное.  Диаметр патрубков составляет 2,5 см. Мощность насоса 380Вт, его производительность  — 40 л/мин. Водонапор 40 м. Оборудование Aquatica работает со средой температуры до 40С. Изделия используются для водоподачи и в составе оросительных систем. Глубина всасывания составляет 7м.
2. Погружной насос Акватик 777311 с диаметром 11 см и больше работает с мощностью 0,750 кВт, производя до 3 м3/ч, формирует водонапор до 110м Агрегат поставляет воду с температурой до 35С с включением примесей до 50г/м3. Корпус насоса из нержавейки, рабочее колесо латунное.
3. Погружной агрегат Pedrollo качает жидкость с температурой до 90С. Рабочее колесо и корпус электронасоса сделаны из латуни. У изделия есть керамо-графитовый механический уплотнитель. У модели Pv 55 механическое уплотнение.
4. Агрегат Optima TPS60 поставляет воду из скважин и емкостей. Его вал выполнен из нержавейки, рабочее колесо латунное. Агрегат производит до 2000 л/ч, работает с мощностью 0,37 кВт, перекачивая воду с температурой до 40С. Производится в Польше.
5. Агрегат СВН используют для пищевых сред и топливных. Насос поставляет жидкость с температурой от -40 до 50 С плотностью до 1000 кк/м3. Водонапор достигает 26 м, КПД агрегата 38%. Автоподача жидкости возможна благодаря реле давления. Установив его на нужные границы, можно автоматизировать систему водоподачи – по достижении необходимых показателей устройство будет включаться и отключаться самостоятельно.

Насосы вихревого типа востребованы в разных промышленных отраслях, поскольку могут перекачивать легколетучие жидкости и  формировать высокий водонапор.

Производительные центробежные агрегаты подходят как для скважины, так и для колодца, допускают любой метод установки – поверхностный или глубинный.

Выбор подходящего для вашего случая насоса остается за вами. Помните, что перед покупкой нелишне получить консультацию специалиста.



iseptick.ru

Какой насос лучше вихревой или центробежный

В мире разработано большое количество насосов, использующих самые разные принципы работы.

Однако чаще всего можно встретить в продаже вихревые и центробежные агрегаты. Но на каком из этих видов остановить свой выбор? В данной статье мы постараемся ответить на этот вопрос.

Использование поверхностных агрегатов, их виды

Это оборудование широко применяется для водоснабжения частных домов и небольших коммерческих объектов как самостоятельно, так и для поддержания давления в комплексе с другими видами аппаратов.

Самостоятельно поверхностное оборудование способна перекачивать жидкости из колодцев, скважин малой глубины и водоёмов на высоту, не превышающую восьми метров. При этом их монтаж производится без погружения аппарата в жидкость.

Поверхностным насосам свойственно несколько положительных особенностей:

• небольшие размеры;
• малый вес;
• лёгкость монтажа и демонтажа.

Прежде, чем применять такой агрегат, в него заливается жидкость, которую собираются перекачивать. Кроме того, наполнен должен быть и шланг, идущий от ёмкости к насосу.

Основными разновидностями в этой классификации являются центробежные и вихревые.

Центробежные

Что касается центробежных агрегатов, то основная задача, которую они решают, заключается в откачке воды, чистой, либо содержащей небольшую массовую долю примесей, из ёмкостей или водоёмов, имеющих глубину не более девяти метров.

Одним из самых значимых отличий данного оборудования является возможность их эксплуатации при наличии в системе пробок и пузырьков из атмосферного воздуха, благодаря чему центробежные насосы для воды часто используют для обслуживания индивидуальных систем водоснабжения. Но, по причине наличия нескольких ступеней такие агрегаты обходятся дороже вихревых.

Корпуса могут изготавливаться из различных материалов:

1. Пластика. Агрегат очень лёгкий, не поддаётся коррозии и стоит дешевле других. Однако для него имеются более строгие ограничения по температуре, при которой возможна эксплуатация (+ 50 °С), перекачивать с его помощью можно только воду, да и от повреждений в результате механических воздействий защита у них хуже.
2. Нержавеющей стали. Агрегат с таким корпусом очень надёжен и имеет широкий спектр использования.
3. Чугуна. Такие аппараты создают меньше шума и надёжны.

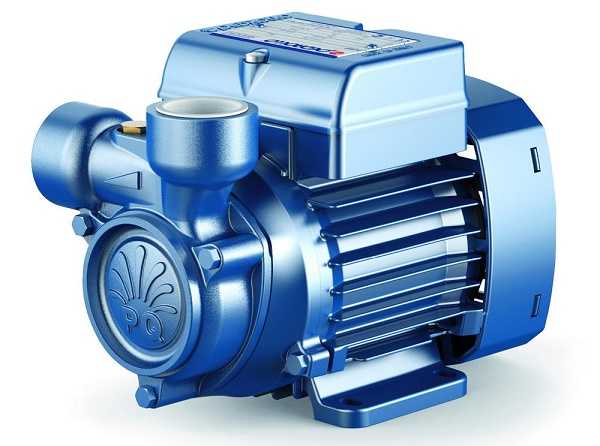

Вихревые

Главные отличия таких агрегатов — это больший уровень напора и объём подачи жидкости при той же мощности.

Следовательно, они имеют меньший размер, экономят электрическую энергию, а также их можно использовать в условиях ограниченного пространства. Кроме того они могут перекачивать смесь жидкости с газом.

Однако есть у них и отрицательные стороны:

1. Они отличаются высокой чувствительностью к твёрдым частицам, небольшое количество которых может привести к быстрому износу рабочего колеса.
2. Низкий уровень КПД, в пределах 45 %. По этой причине вихревые агрегаты большой мощности не изготавливаются. Максимальная мощность таких агрегатов достигает 25 кВт, при напоре в 240 метров.

Сферы применения

Данное оборудование используется в таких сферах народного хозяйства:

1. Химическая промышленность. С помощью вихревых насосов на предприятиях химпрома перекачиваются щелочи, кислоты и прочие агрессивные среды.Поскольку конструкция рабочего колеса таких агрегатов достаточно проста, появилась возможность его изготовления из стойких к агрессивным реагентам пластмасс и металлов, которые плохо поддаются отливке и обработке.
2. Перекачка легколетучих жидкостей. При их активном испарении в оборудование часто попадает смесь пара и жидкости, которая может разрушить центробежный аппарат, зато с нею легко справляется вихревой насос.Такое оборудование часто применяется на аэродромных заправочных комплексах, где низкий КПД особо не важен ввиду кратковременности рабочего цикла.
3. Перекачивание жидкостей, в которых содержится растворённый газ в большом количестве, выделяющийся во время прохождения области, где имеется сниженное давление.
4. Для обеспечения работы маленьких станций, осуществляющих подачу воды, при этом работающих в автоматическом режиме.
5. В коммунальном хозяйстве, к примеру, как бустерные или автомоечные насосы, способные подавать малые объёмы воды под большим давлением.
6. Как питательное оборудование на небольшом вспомогательном котельном оборудовании.

Видео: выбираем насосное оборудование

И вихревые, и центробежные агрегаты являются наиболее востребованными среди насосного оборудования благодаря своим многочисленным положительным качествам. Приобретая такие агрегаты, можно рассчитывать на их длительную работу при условии соблюдения правил эксплуатации.

septik.guru

назначение, принцип действия, типы, сравнение характеристик с центробежным

Насосы используются для самых разных задач: в бытовой сфере для организации полива или водоснабжения на участке, в промышленности для откачивания воды из скважин, для перекачки газообразных и летучих веществ, в коммунальных хозяйствах в качестве насосов в небольших котельных. Все насосное оборудование можно поделить на несколько видов, которые отличаются устройством, назначением и характеристиками. Ниже будут рассмотрены особенности вихревых насосов, получивших довольно широкое распространение.

Где применяют вихревой насос

Вихревой насос главным образом выполняет задачу перекачивания воды, но может быть использован и для транспортировки газообразных веществ. Существует несколько подвидов устройств, но одинаковым элементом у всех будет рабочее колесо со специальными лопатками. Принципиальным отличием вихревых насосов является возможность работы с малым количеством воды, при этом они способны обеспечить достаточно сильный напор.

Соответственно, основная сфера применения – места, где нужно обеспечить большой напор воды при незначительных ее объемах. Водяной насос вихревого типа применяется для бытовых или производственных целей. Их используют в автоматических системах подачи воды, для орошения, они подходят для подачи жидкостей того или иного типа, могут выступать в качестве компрессора для повышения давления в системе водоснабжения. В частности, назначение такого насоса следующее:

• водоснабжение загородных домов при помощи автоматизированной насосной станции;
• перекачка бензина и керосина на АЗС;
• питание маломощных котельных установок и др.

Часто насосы этого типа применяют в химической промышленности для перекачки химически агрессивных веществ. Благодаря простоте конструкции в качестве материалов для изготовления вихревых насосов применяют химически стойкие сплавы, с трудом поддающиеся фигурному литью.

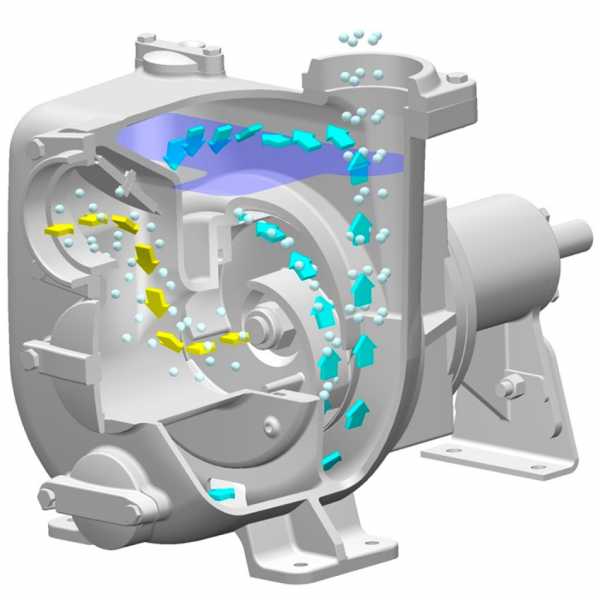

Устройство и принцип работы

Как было упомянуто выше, основной рабочий элемент данного типа устройств – это колесо (крыльчатка) с лопатками, которые выступают в роли лопастей. Лопасти по направлению к оси колеса располагаются радиально или наклонно. Сама по себе крыльчатка является стальным диском, по его внешней окружности вырезаны ямки, которые и формируют лопасти.

Колесо с лопастями вращается внутри цилиндрического корпуса, при этом расстояние от торца лопатки до стенки минимально. Принцип действия вихревого насоса заключается в том, что вода всасывается во входное отверстие и закручивается в вихрь благодаря крыльчатке.  При небольших энергозатратах мощность потока увеличивается в разы, и жидкость с большим давлением выбрасывается из выходного патрубка.

Стоит отметить, что входной и выходной патрубки находятся в верхней части насоса. Такая конструкция обеспечивает самовсасывание жидкости при старте работы оборудования.

В вихревом насосе есть специальный отливной канал, который соединяет выходной патрубок с входным отверстием, при этом между собой они разделены специальной перегородкой. Она перекрывает минимум две лопасти, и между ней и колесом расстояние составляет не более 0,2 мм. Таким образом, движение перекачиваемой воды и крыльчатки создает центробежную силу, что и усиливает напор. За счет такой конструкции удалось добиться не только повышение давления на выходе, но и обеспечить возможность перекачивать газожидкостные вещества.

Благодаря конструктивным особенностям при одинаковых размерах крыльчатки и равной частоте совершаемых оборотов, работа вихревого насоса приблизительно в 7 раз эффективней, чем центробежного.

Достоинства и недостатки вихревых насосов

Вихревые насосы имеют своим плюсы и минусы. К достоинствам можно отнести большой напор на выходе, функцию самовсасывания воды, возможность перекачивать не только жидкость, но и летучие вещества, а также структуры с газом. С помощью таких устройств можно осуществлять не только перекачивание, но и транспортировку воды по трубам. Использовать насосы погружного типа с вихревой системой работы можно на глубине до 20 метров.

Основной минус – это низкий коэффициент полезного действия. Он составляет порядка 45%, при необходимости обеспечения высоких производственных мощностей лучше выбрать центробежный насос, так как экономически он будет более выгоден. На крупных предприятиях рассматриваемые модели используют только по причине невозможности использовать центробежные. Еще один серьезный недостаток – вихревой насос не может перекачивать воду, в которой есть вкрапления твердых частиц. Также такие устройства не подходят для вязких веществ.

Классификация

Вихревые устройства могут отличаться по нескольким параметрам. В настоящее время существуют следующие типы вихревых насосов:

• открытой и закрыто — вихревые;
• погружные и поверхностные;
• комбинированные.

Каждый из них имеет разное назначение и строение

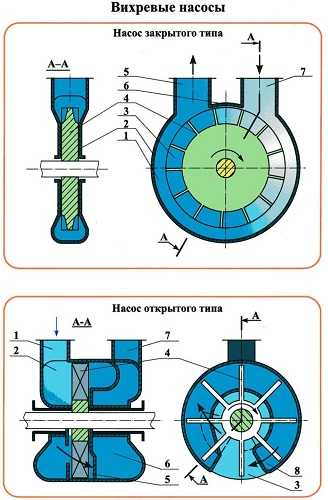

Открыто-вихревые и закрыто-вихревые

Открыто-вихревой насос отличается от закрыто-вихревого тем, что у него более длинные лопатки, крыльчатка по диаметру меньше отводного канала, и сам кольцевой канал соединяется только с напорным патрубком. У закрытых моделей лопасти более короткие и расположены под разными углами, диаметр колеса совпадает с диаметром внутренней камеры, а канал соединяет входное и выходное отверстие.

Отличие в работе следующее. Вода поступает через вход и попадает в рабочую камеру, где в виде вихря отправляется в соединительный канал и уже через него под давлением выходит через выходной патрубок. У закрытых устройств в силу одинакового диаметра рабочей камеры и колеса вода сразу попадает в соединительный канал, там формируется вихрь и усиливается напор.

Погружные и поверхностные модели

Отличие данных моделей понятно из названия: погружные находятся непосредственно в перекачиваемой среде,  поверхностные расположены рядом с ней. Первый вариант чаще всего используется просто для перекачивания жидкостей или не слишком вязких веществ, второй используется для циркуляции воды, например, в оросительных системах или для водоснабжения дома.

Комбинированные варианты

Свободно-вихревые модели позволяют работать с сильно загрязненными веществами. Их используют как фекальные или дренажные насосы, применяют в очистных сооружениях и в добывающей промышленности для откачивания воды из скважин при бурении.

Центробежно-вихревые насосы имеют более высокий КПД в сравнении с классическими вихревыми моделями, они способны работать с жидкостями с температурой нагрева не более 105 градусов. Отличие заключается в том, что здесь установлено и центробежное, и вихревое колесо одновременно.

Вакуумные насосы вихревого типа – это своего рода воздуходувки. С их помощью можно обеспечить распространение горячего или холодного воздуха, а также добиться небольшого вакуума. Часто применяется для сушки стеклянной тары и аэрации водоемов.

Какой насос лучше – вихревой или центробежный

Чтобы ответить на вопрос, что лучше, вихревой или центробежный насос, следует внимательно посмотреть на характеристики вихревых насосов:

• небольшой размер и меньшая цена в сравнении с центробежными;
• способность создать высокое давление;
• работа с чистыми веществами;
• достаточно высокий уровень шума.

В настоящее время вихревые насосы обеспечивают производительность от 8 до 60 кубических метров в час, а напор варьируется от 25 до 250 метров.

Исходя из характеристик вихревых моделей, можно сделать вывод, что они более пригодны в промышленности, так как способны перекачивать не только жидкости. По причине высокого шума они не подходят для работы в жилых помещениях или расположенных в непосредственной близости рядом с домом. Благодаря цене и компактным размером их целесообразно применять на небольших насосных станциях, ведь они могут работать с малой подачей, но большим напором. Они подходят для фермерских хозяйств в качестве снабжения системы орошения водой. Такие насосы отлично подходят для вспомогательных котельных станций, а также в качестве компрессора для обеспечения циркуляции воды. Еще одним плюсом является простота конструкции и ремонта.

Совет! Купить такие насосы лучше всего для небольших хозяйств или химической промышленности. В любой другой сфере они окажутся менее эффективными, нежели центробежные варианты.

tehnika.expert

Какой насос лучше вихревой или центробежный — Отопление

Использование поверхностных агрегатов, их виды

Это оборудование широко применяется для водоснабжения частных домов и небольших коммерческих объектов как самостоятельно, так и для поддержания давления в комплексе с другими видами аппаратов.

Самостоятельно поверхностное оборудование способна перекачивать жидкости из колодцев, скважин малой глубины и водоёмов на высоту, не превышающую восьми метров. При этом их монтаж производится без погружения аппарата в жидкость.

Поверхностным насосам свойственно несколько положительных особенностей:

• небольшие размеры;
• малый вес;
• лёгкость монтажа и демонтажа.

Прежде, чем применять такой агрегат, в него заливается жидкость, которую собираются перекачивать. Кроме того, наполнен должен быть и шланг, идущий от ёмкости к насосу.

Основными разновидностями в этой классификации являются центробежные и вихревые.

Центробежные

Что касается центробежных агрегатов, то основная задача, которую они решают, заключается в откачке воды, чистой, либо содержащей небольшую массовую долю примесей, из ёмкостей или водоёмов, имеющих глубину не более девяти метров.

Одним из самых значимых отличий данного оборудования является возможность их эксплуатации при наличии в системе пробок и пузырьков из атмосферного воздуха, благодаря чему центробежные насосы для воды часто используют для обслуживания индивидуальных систем водоснабжения. Но, по причине наличия нескольких ступеней такие агрегаты обходятся дороже вихревых.

Корпуса могут изготавливаться из различных материалов:

1. Пластика. Агрегат очень лёгкий, не поддаётся коррозии и стоит дешевле других. Однако для него имеются более строгие ограничения по температуре, при которой возможна эксплуатация (+ 50 °С), перекачивать с его помощью можно только воду, да и от повреждений в результате механических воздействий защита у них хуже.
2. Нержавеющей стали. Агрегат с таким корпусом очень надёжен и имеет широкий спектр использования.
3. Чугуна. Такие аппараты создают меньше шума и надёжны.

Вихревые

Главные отличия таких агрегатов — это больший уровень напора и объём подачи жидкости при той же мощности.

Следовательно, они имеют меньший размер, экономят электрическую энергию, а также их можно использовать в условиях ограниченного пространства. Кроме того они могут перекачивать смесь жидкости с газом.

Однако есть у них и отрицательные стороны:

1. Они отличаются высокой чувствительностью к твёрдым частицам, небольшое количество которых может привести к быстрому износу рабочего колеса.
2. Низкий уровень КПД, в пределах 45 %. По этой причине вихревые агрегаты большой мощности не изготавливаются. Максимальная мощность таких агрегатов достигает 25 кВт, при напоре в 240 метров.

Сферы применения

Данное оборудование используется в таких сферах народного хозяйства:

1. Химическая промышленность. С помощью вихревых насосов на предприятиях химпрома перекачиваются щелочи, кислоты и прочие агрессивные среды.Поскольку конструкция рабочего колеса таких агрегатов достаточно проста, появилась возможность его изготовления из стойких к агрессивным реагентам пластмасс и металлов, которые плохо поддаются отливке и обработке.
2. Перекачка легколетучих жидкостей. При их активном испарении в оборудование часто попадает смесь пара и жидкости, которая может разрушить центробежный аппарат, зато с нею легко справляется вихревой насос.Такое оборудование часто применяется на аэродромных заправочных комплексах, где низкий КПД особо не важен ввиду кратковременности рабочего цикла.


3. Перекачивание жидкостей, в которых содержится растворённый газ в большом количестве, выделяющийся во время прохождения области, где имеется сниженное давление.
4. Для обеспечения работы маленьких станций, осуществляющих подачу воды, при этом работающих в автоматическом режиме.
5. В коммунальном хозяйстве, к примеру, как бустерные или автомоечные насосы, способные подавать малые объёмы воды под большим давлением.
6. Как питательное оборудование на небольшом вспомогательном котельном оборудовании.

Видео: выбираем насосное оборудование

И вихревые, и центробежные агрегаты являются наиболее востребованными среди насосного оборудования благодаря своим многочисленным положительным качествам. Приобретая такие агрегаты, можно рассчитывать на их длительную работу при условии соблюдения правил эксплуатации.

Источник: septik.guru

Поверхностные насосы предназначены для использования в скважинах или колодцах небольшой глубины, в которых зеркало воды не опускается ниже 8 метров от поверхности земли.

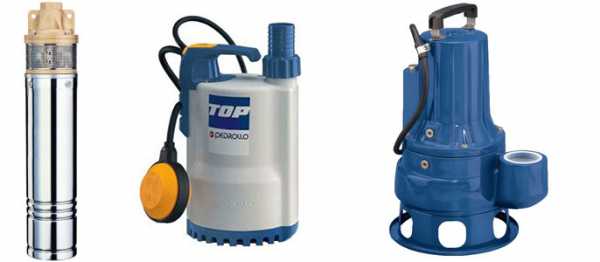

В отличие от поверхностных, погружные насосы позволяют подавать воду с гораздо больших глубин (поэтому их иногда называют «глубинные насосы»), и это является их неоспоримым и главным преимуществом.

По принципу работы погружные (глубинные) насосы разделяют на:

• вибрационные насосы;
• центробежные насосы;
• винтовые насосы;
• вихревые насосы.

Вибрационные насосы способны транспортировать воду с глубины до 40 метров и отличаются простотой конструкции и относительно низкой ценой.

Вибрационный насос прост: он не обременен никакими вращающимися элементами, он не требует ни профилактического обслуживания (например, смазки), ни серьезного ремонта.

Вибрационный насос удобен: имея массу всего 4 килограмма, его можно перенести в любой таре (хоть в полиэтиленовом пакете) куда угодно и применить в любом резервуаре, будь то водоем (речка или озеро), колодец (скважина) или даже обычная бочка, а подвесить его можно на тросе из капрона.

Недостатки вибрационного насоса: непродолжительный режим работы, небольшая производительность и напор, вибрация может разрушать стенки скважины.

Центробежные, винтовые и вихревые скважинные насосы внешне мало чем отличаются друг от друга для рядового потребителя.

центробежный	винтовой	вихревой

Преимуществами всех трех типов насосов перед вибрационными является следующее:

• отсутствие шума при работе насоса
• отсутствие вибрации (вибрация, распространяющаяся в грунте от вибрационного насоса отрицательно сказывается, прежде всего, на производительности самой скважины. Из-за вибрации осыпаются водоносные протоки скважины и она постепенно заиливается и «погибает»)
• в отличие от вибрационных, эти насосы имеют более широкую линейку типоразмеров в зависимости от мощности двигателя, производительности и напора (высоты подъема воды), благодаря чему, можно подобрать насос для скважины любой глубины и производительности.

Различаются эти три типа насосов, прежде всего, по принципу действия, ну и, по рабочим характеристикам.

Центробежные насосы относятся к лопастным насосам, их принцип работы основывается на взаимодействии лопастей, которыми оснащено рабочее колесо, и потока предназначенной для перекачки воды, что их обтекает. Устройство насоса включает в себя рабочее колесо, состоящее из двух дисков (передний и задний), располагающихся на определенном расстоянии, соединенных лопастями, которые изогнуты в противоположную направлению вращения колеса сторону. Вода перекачивается благодаря центробежной силе. От количества рабочих колес (ступеней) зависит высота напора, поэтому центробежные насосы бывают разной высоты (чем выше насос, тем больше напор).

рабочий орган центробежного насоса для скважины

Преимущества центробежных насосов:

• имеют наиболее широкую линейку типоразмеров. Номинальная производительность центробежных насосов для скважины с напряжением 220 В варьируется от 1200 литров в час до 4000 литров в час. Номинальный напор от 10 метров до 140 метров. Для нормального водоснабжения жилого коттеджа вполне достаточно производительности 1200 – 2000 литров в час.
• центробежные насосы более энергоэффективны относительно винтовых и вихревых насосов.
• центробежные насосы предназначены для продолжительного режима непрерывной работы.

Вихревые насосы относятся к машинам трения. В отличие от центробежного насоса для скважины у вихревого насоса одно рабочее колесо.

рабочий орган вихревого насоса

Рабочее колесо вихревого насоса аналогично колесу центробежного насоса, засасывает жидкость из внутренней части канала и нагнетает ее во внешнюю, в результате чего возникает продольный вихрь. При прохождении жидкости через рабочее колесо в вихревом насосе, как и в центробежном, увеличиваются кинетическая энергия жидкости (увеличивается ее скорость) и потенциальная энергия давления.

Вихревой насос по сравнению с центробежным обладает следующими достоинствами: создаваемое им давление в 3-7 раз больше при одинаковых размерах и частоте вращения рабочего колеса; конструкция проще и дешевле. Недостатками насоса являются низкий КПД, не превышающий в рабочем режиме 45%, и непригодность для подачи жидкости, содержащей абразивные частицы (так как это приводит к быстрому изнашиванию стенок торцовых и радиальных зазоров и, следовательно, падению давления и КПД).

Вихревые насосы обычно применяют при необходимости создания большого напора при малой подаче. Поэтому их часто применяют в низкодебетовых скважинах.

Винтовые насосы (второе название – шнековые) получили свое название от наименования основного рабочего органа насоса – винта (или шнека). Его принцип действия достаточно прост: поступая внутрь, жидкость постепенно нагнетается, в результате чего создается напор и она вытесняется.

рабочий орган насоса

Преимущества винтового насоса для скважины:

• из-за простоты конструкции он имеет невысокую стоимость относительно вихревых и центробежных насосов.
• создание высокого давления при относительно низкой производительности насоса, что хорошо для низкодебетовых скважин.
• винтовые насосы более лояльно, чем вихревые относятся к наличию механических примесей в перекачиваемой воде. Более точные параметры заявляет производитель насоса.

После выше изложенного возникает вопрос, так какой же насос для скважины все-таки лучше? Центробежный, вихревой или винтовой??? Все зависит от задачи насоса и рабочих параметров скважины.

Если Вы планируете собрать систему водоснабжения дома или производства и дебет Вашей скважины составляет 1500 литров в час и более, то лучше приобрести центробежный насос.

Если же, дебет вашей скважины совсем невелик (от 400 до 1000 литров в час), то лучше остановится на винтовом или вихревом насосе. НО! Следует очень внимательно подбирать типоразмер насоса, т.к. даже эти типы насосов могут выдавать до 2000 литров в час в зависимости от рабочих характеристик конкретной марки насоса. И обязательно поставьте защиту насоса от работы без воды.

Если же дебет вашей скважины мене 400 литров в час, здесь тоже есть решения, просто нужно более внимательно подойти к вопросу. В отдельных случаях можно поставить винтовой насос и смонтировать его с автоматикой. В некоторых случаях придется поставить накопительную емкость, в которую будет набирать воду насос или по таймеру, или по уровню. Все зависит от индивидуальных условий эксплуатации насоса и потребности в воде.

Источник: vodotehnika.ru

Чем отличается вихревой насос от центробежного

Главным элементом является вращающееся колесо с лопатками. Они установлены таким образом, чтобы вода перемещалась по раскручивающейся спирали. Жидкость отбрасывается в периферийную зону рабочей камеры, а в образовавшейся полости образуется зона разрежения. Отрицательное давление создает всасывающую силу, которая затягивает воду, продавливая ее по трубопроводу к потребителю.

Плюсы вихревого насоса:

1. Стоит недорого, если сравнивать с другими типами.
2. Малое количество механических элементов.
3. Простота ремонта и обслуживания.

Основной недостаток – КПД 45% (усредненный показатель, зависит от модификации). Заиленную жидкость такой насос прокачать не сможет. Для глубоких скважин не применяются.

Центробежный насос работает за счет вращения одного или нескольких колец с лопастями, которые захватывают воду, и раскручивая выталкивает ее в трубопровод. Есть модификации глубинного и поверхностного типа.

К достоинствам центробежных насосов относится:

1. Высокая производительность.
2. Бесшумность, слабая вибрация.
3. Пригодны для любых типов скважин.

Разница в конструкции и принципе действия формирует иной перечень недостатков. Твердые частицы повреждают колесо выводят насос из строя. Цена такого оборудования выше, чем у описанного выше аналога.

Какой тип насосов лучше

Однозначного ответа нет.

Все зависит от целевого назначения. Если требуется организовать полив или перекачать жидкость из резервуара или водоема, целесообразней приобрести вихревой насос. Он менее подвержен износу при попадании песка и стоит меньше. Однако не стоит рассчитывать, что это оборудование выкачает воду из артезианской скважины и подаст ее за 20 метров по горизонтали, а потом поднимет ее на второй этаж особняка. Мощности недостаточно, а производительность не позволит создать высокое давление в трубах.

Если имеется скважина, то чтобы определить, какой нужен насос (вихревой или центробежный), нужно брать в расчет ее глубину.

Для абиссинского колодца достаточно вихревого. Центробежный нужен, когда водоносные пласты скважины на песок залегают глубока. Артезианская вода поставляется также насосами этого типа. Но стоят они дороже, в обслуживании сложнее, к качеству воды капризны. При выборе модели учитывают требуемую производительность и мощность, высоту водяного столба, а также количество потребителей и их удаленность от источника.

Источник: vodatyt.ru

otoplenie.site

Вихревой или центробежный насос какой лучше

Вихревые и центробежно-вихревые насосы

Схематически вихревой насос (рис. 1) состоит из рабочего колеса с лопастями, установленного на валу. Рабочее колесо эксцентрично расположено в корпусе, так что в верхней части между ним и корпусом оставлен минимальный (0,15—0,2 мм) зазор. Принципиальное отличие вихревого насоса от центробежного и осевого состоит в том, что жидкость поступает в кожух и выходит из него по касательной к рабочему колесу. При движении в корпусе жидкость находится под воздействием центробежной силы, возникающей вследствие ее вращения вместе с рабочим колесом, и всасывающим действием пазов между отдельными лопастями колеса.

Рис. 1. Схема вихревого насоса:
1— рабочее колесо; 2 — кор­пус; 3 — лопасть; 4 — вал.

Всасывающее действие пазов объясняется образованием в них разрежения вследствие перемещения воды под действием центробежной силы к периферии лопастей колеса. Когда сила всасывания превышает величину центробежной силы, жидкость начинает перемещаться к центру колеса и движется в этом направлении до наступления равновесия сил.

Затем цикл многократно повторяется. Совершая таким образом сложное движение, жидкость образуют вихри на каждой лопасти, что приводит к повышению давления.

Достоинством вихревых насосов является их высокий напор в 2—4 раза превышающий напор центробежных насосов при равных диаметрах колес, и обеспечение самовсасывания после одноразового залива. Самовсасывание происходит за счет наличия в насосе (после его остановки) жидкости, которая сохраняется в корпусе благодаря вертикальному расположению всасывающего и нагнетательного патрубков.

Недостатками вихревых насосов являются низкие к. п. д. (0,2—0 5) и чувствительность к загрязнению перекачиваемой жидкости. При попадании жидкость твердых частиц колесо и корпус подвергаются интенсивному абразивному износу, и зазор между ними увеличивается. Это отрицательно сказывается на работе насоса, так как даже незначительное увеличение зазора между колесом и корпусом приводит к заметному снижению к. п. д.

Рис. 2. Рабочие колеса вихревых насосов:
а — закрытое; б — откры­тое;
1 — перемычка; 2 — лопасть; 3 — корпус; 4— вал.

Вихревые и центробежно-вихревые насосы предназначены для перекачки жидкостей, вязкость которых не превышает 36 сст. Они выпускаются серийно на подачу 0,7—34 м 3 /ч при напоре 12—224 м вод. ст.

Вихревые насосы имеют хорошие конструктивные данные — незначительную металлоемкость на единицу мощности и малые габариты. Рабочие колеса у них могут быть закрытыми (рис. 2, а) и открытым (рис. 2, б). Открытые колеса имеют канал прямоугольного сечения, лопасти у них длинные; закрытые имеют специальную перемычку, разделяющую канал на две части, лопасти их короче, чем у открытых. Максимальный к. п. д. насосов с открытым колесами — 0,43, с закрытыми — 0,5.

Одноступенчатые вихревые насосы обеспечивают напор до 55 м вод. ст. Дальнейшее увеличение напора за счет увеличения диаметра рабочего колеса нерационально, так как приводит к быстрому увеличению массы насоса на единицу мощности и снижению высоты всасывания.

Вихревые и центробежно-вихревые насосы можно устанавливать выше уровня жидкости в резервуаре. При их запуске всасывающий трубопровод не требуется заливать жидкостью, отпадает необходимость в приемном клапане. Самовсасывание насоса с глубины до 2 м обеспечивается насосами В и ЦВ в обычном исполнении. Для обеспечения самовсасывания с глубины 6—7 м на нагнетательной стороне насоса устраивают воздухоотделительный колпак.

У насосов типа В воздухоотделительный колпак присоединяют к нагнетательному патрубку, у других насосов (ЭСН, СЦЛ) его отливают вместе с корпусом. Следует иметь в виду, что при работе с воздухоотделительным колпаком к. п. д. насоса снижается на 4—6%. Поэтому, если глубина всасывания небольшая или насос находится под заливом, устанавливать колпак не следует.

Для перекачки быстрозастывающих жидкостей вихревые насосы ВК выпускаются с обогреваемым корпусом (ВКО), а для обеспечения самовсасывания они изготовляются с воздушным колпаком (ВКС).

Корпус вихревого насоса ВКС (рис. 3) представляет собой чугунную отливку со всасывающим и нагнетательным отверстиями, разделенными перемычками. Крышка корпуса — литая; к корпусу крепится шпильками. Рабочее колесо представляет собой стальной диск с фрезерованными по окружности пазами, образующими лопасти; на валу крепится шпонкой. Колесо имеет возможность перемещаться по валу для обеспечения равномерно го торцового зазора с обеих сторон.

Рис. 3. Вихревой насос ВКС:
1 — опорная стойка; 2 — корпус; 3 — крышка; 4 — рабочее колесо;
5 — шпонка; 6 — вал; 7 — крышка передней камеры обогрева; 8 — то же, задней;
9 — прокладка; 10 — воздухоотделительный колпак; 11 — сальниковая набивка;
12 — сальник; 13 — подшипник; 14 — крышка подшипников.

Опорная стойка приводной части насоса отлита из чугуна. Вал установлен в ней на двух шарикоподшипниках, которые закрыты литыми крышками, имеющими кольцевые канавки для установки войлочных сальников. К напорному отверстию присоединен воздухоотделительный колпак.

У насосов ВКО в полости между корпусом и крышками камер подается пар для обогрева. Для обеспечения герметичности между корпусом и крышками устанавливают паронитовые прокладки. Пар подводится через два штуцера с резьбой М12Х1,25 Максимальное допустимое давление пара — 5 кгс/см 2 .

Высокими эксплуатационными показателями отличаются центробежно-вихревые насосы. в которых удачно использованы достоинства центробежных и вихревых. Центробежно-вихревой насос представляет собой блок из двух насосов — центробежного и вихревого, собранных на общем валу и соединенных между собой последовательно по ходу перекачиваемой жидкости. Насос имеет осевой подвод воды; на всасывающее линии его устанавливают центробежное колесо, обеспечивающее высоту всасывания до 5—7 м. Затем вода попадает в камеру вихревого колеса, где ей сообщается высокий напор.

Таким образом в одном насосе удается объединить три важных качества: обеспечение большой высоты всасывания, присущей центробежным насосам, обеспечение большого напора, присущего вихревым насосам, и самовсасывание, также присущее вихревым насосам.

Насосы типа ЦВ изготавливаются с подачей 14—36 м 3 /ч и напором до 280 м ст. жидкости. Выпускаются также самовсасывающие центробежно-вихревые насосы ЦВС, имеющие воздушный колпак. Насосы типа ЦВ имеют к. п. д. порядка 0,45—0,48. Маркируют их следующим образом: ЦВ — центробежно-вихревой; первая цифра — подача в л/с; вторая цифра — напор в м вод. ст.

Количество показов: 32870
Рейтинг: 2.93

Вихревые насосы: виды и сферы применения

Зачем нужен насос высокого давления для воды?

Вакуумный циркуляционный насос в 12 вольт, обеспечивающий повышение уровня давления воды в водопроводной магистрали применяется для того, чтобы производить.

Зачем используются реле давления воды для насосов?

Система водоснабжения частного дома – это сложный механизм, который функционирует за счет насосной станции. Именно она обеспечивает подачу воды из скважины или.

Как подключить плунжерный насос высокого давления для воды?

Для осуществления работы в тех гидравлических системах, где постоянно присутствует высокое давление необходимо применять такие насосы, которые обладают.

В чем особенности циркуляционных насосов для горячей воды?

Циркуляционные насосы для горячего водоснабжения и отопления применяются для выполнения чрезвычайно полезных задач. Они обеспечивают рециркуляционный поток.

Принцип работы и устройство вихревых насосов

В качестве генератора напора в системах автономного водоснабжения чаще всего используется самовсасывающий насос. Применение этого оборудования обеспечивает подъем жидкости из скважины, а также его транспортировку по трубам. Говоря другими словами, такие установки пропускают сквозь себя весь поток воды.

Особенности конструкции такого оборудования обеспечивают этим насосам целый набор положительных характеристик:

• установка поверхностных самовсасывающих насосов может быть произведена за пределами скважины. Их можно установить на кронштейне оголовка или в пристройке на платформе. Также их можно расположить в подвальном помещении у обслуживаемого здания. Такое разнообразие вариантов размещения этого оборудования приводит к снижению трудоемкости монтажных работ подобных насосов;
• при обслуживании этих агрегатов не возникает больших проблем. Кроме того, они хорошо поддаются ремонту. Обеспечивается это за счет того, что их установка производится не под водой, а в доступном для владельца месте;
• корпус агрегата выполнен из доступных материалов — чугуна и конструкционной стали. Такой выбор материалов оправдан, поскольку эти приборы при эксплуатации не погружаются в воду. Благодаря дешевому корпусу себестоимость таких приборов невысокая;
• в самовсасывающий насос можно установить мощный мотор, что обеспечивает ему преимущество над погружным оборудованием, в которое разместить двигатель большой мощности не представляется возможным. А при наличии мотора большой мощности насос в состоянии обеспечить большой напор воды. Поэтому, используя их, можно доставлять на поверхность воду даже из скважины с большой глубины.

Говоря другими словами, очень выгодной является покупка самовсасывающего насоса. Далее, в этой статье мы рассмотрим подробнее основные типы этого оборудования и принцип его работы. Познакомившись с этой информацией, у людей, которые подумывают о приобретении насоса для системы водоснабжения своего дома, многие вопросы наверняка отпадут.

Принцип работы бытового насоса

Как и любое насосное оборудование, самовсасывающий агрегат имеет конструкцию, состоящую из определенных элементов:

• корпус — в нём выполняется монтаж нагнетательного механизма;
• двигатель — он соединяется с корпусом прибора посредством фланцевой муфты;
• нагнетательный механизм, который может быть вихревого и электромагнитного типа. Он работает за счет передаваемого от вала двигателя крутящего момента.
• помимо этого в состав конструкции самовсасывающего насоса входят всасывающие и напорные шланги, соединительная арматура, используемая для фиксации трубопроводов на штуцерах корпуса и эжекторе.

Особенности взаимодействия

Все эти составляющие конструкции самовсасывающего насоса взаимодействуют друг с другом следующим образом:

• при работе двигателя на валу генерируется крутящий момент;
• сквозь особое отверстие вал входит в корпус. Само отверстие защищено уплотнителем от протечек.
• Нагнетательный механизм в конструкции самовсасывающего агрегата закреплен на торце вала. В его качестве выступает крыльчатка или импеллер. При вращении этого механизма происходит генерирование всасывающего и вытесняющего усилия благодаря возникающим областям разрежения и повышенного давления внутри, внешне похожим на улитку.

Отметим, что в корпусе оборудования имеется два отверстия – впускное, расположенное напротив зоны разрешения, и выпускное, которое находится в области высокого давления.

Инжектор может располагаться или на корпусе, или на торце всасывающего шланга под водой. Повышение всасывающего усилия – главная задача этого агрегата. Отметим, что для всех видов самовсасывающих устройств характерна подобная схема работы. Но в плане эффективности работы эти установки могут различаться между собой.

Виды самовсасывающих насосов

Все разнообразие такого оборудования разделяется на два вида:

Кроме них существуют и установки, снабжённые встроенным эжектором, а также агрегаты, имеющие выносной эжектор. Наряду с ними на рынке предлагаются и модели насосного оборудования, не имеющие этого элемента. В зависимости от конструкционных особенностей эти устройства могут функционировать по-разному. Эффективность работы у них, конечно же, будет различаться. Поэтому будет разумным рассмотреть далее основной принцип работы каждой разновидности самовсасывающего насосного оборудования.

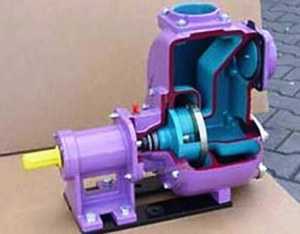

Устройство и принцип работы самовсасывающего насоса центробежного типа

Говоря про это оборудование, необходимо отметить особенности его конструкции. В ней составными элементами являются двигатель, корпус-улитка и крыльчатка. Последняя закреплена на валу двигателя в полости корпуса.

Выпускное отверстие располагается в верхней части корпуса. Она находится непосредственно над крыльчаткой. Впускное отверстие располагается в торцевой части корпуса насоса. Место его расположения находится напротив оси крыльчатки.

Когда происходит вращение крыльчатки, то посредством центробежной силы в торцевой части корпуса создается разрежение. Именно там находится впускное отверстие. Одновременно с этим происходит генерирование верхней части корпуса напорного усилия. Все это приводит к тому, что вода засасывается в корпус, который закреплен на впускном патрубке аппарата, а потом выталкивается из него. Отметим, что включение центробежных насосов может производиться при условии, что внутренняя полость корпуса-улитки насоса полностью заполнена водой. Из воздуха всасывающее усилие крыльчатка создать не может. В этом заключается основной недостаток этой разновидности всасывающего насосного оборудования.

Принцип работы вихревого самовсасывающего насоса

В отличие от центробежных насосов у вихревых такой недостаток отсутствует. Все дело в том, что эти установки оперируют не только водой, но и газовой смесью. В случае необходимости для создания всасывающего усилия будет достаточно только воздуха.

Наличие такой возможности обусловлено главным образом особой конструкцией корпуса, а также тем, что вместо крыльчатки в таком оборудование используется импеллер. Своим видом он представляет рабочее колесо, которое закачивает воздух во внутреннее пространство улитки.

Там происходит смешивание воздуха с водой, которая должна быть предварительно залита до включения насоса. Смешанный воздух выходит сквозь отводящий трубопровод. При этом в процессе выхода возникает эффект рециркуляции жидкости в камере. А при прохождении плотной жидкости через газообразную среду возникает разрежение во всасывающей трубе, которая в рабочую камеру насоса затягивает воду. А когда камера заполнена, вихревой агрегат начинает работать по схеме циркуляционного насоса.

Самовсасывающие насосы с эжектором

По такому же принципу, что и вихревой насос, работает оборудование, снабженное эжектором. То есть, тонкая трубочка вводится в прямоточный корпус насоса, по которой потом осуществляется подача потока с высокой плотностью и скоростью. Генерирование области разрежения этим потоком происходит на выходе из трубки непосредственно у выхода из корпуса эжектора. В итоге всасывающее усилие возникает на выходе из корпуса. Если аппарат оборудован таким приспособлением, то можно заметно повысить глубину обслуживания скважин.

Установка эжектора повышает глубину подъема воды. Если у стандартных моделей глубина подъема ограничена 8–10 метрами, то у установок, снабженных эжектором, этот параметр равен 15-20 м. Некоторые модели могут спокойно подавать на поверхность воду с глубины 25-30 м. Кроме этого, происходит падение производительности оборудования. Однако можно нивелировать эти недостатки, если увеличить мощность двигателя или переместить насос за пределы жилой площади. Оптимально располагать его в техническом помещении недалеко от дома. Отметим, что насосы, снабжённые выносным эжектором, практически не издают шума. Поэтому размещать их за пределами жилых помещений нет необходимости.

Отличие вихревого насоса: что выбрать

От вихревого насоса центробежный отличается главным образом своими большими габаритами, а также тем, что при работе он практически не издает шума. Однако, используя такое оборудование в своем домовладении, будет обеспечена подача воды из глубины только 10 метров. Это касается установок, не снабженных эжектором. Также у него более низкая производительность по сравнению с вихревым насосным оборудованием.

Вихревые приборы оснащены встроенным эжектором. Поэтому они могут подавать воду с больших глубин. При работе такие установки издают большой шум, поэтому этим обуславливается внешний монтаж таких насосов. В плане производительности они превосходят центробежные насосы в семь раз. Поэтому на глубокие скважины более 10 метров устанавливаются вихревые насосы. Для скважин небольшой глубины оптимальный выбор – центробежные установки.

Заключение

Стабильное водоснабжение в частном и загородном доме – это основа комфортной жизни. Многие владельцы создают собственную систему водопровода. На скважине устанавливается насос. Для подачи воды используются вихревые или центробежные насосы.

Первые подходят в тех случаях, когда необходимо снабжение воды в промышленных масштабах. Для владельцев частных домов самое лучшее решение — центробежный самовсасывающий насос. Хотя они не обладают большей производительностью, но при этом их вполне хватает для удовлетворения бытовых потребностей в воде. Кроме того, при работе он не издает шума, поэтому его можно разместить в одном из помещений дома.

Правильный выбор насосной установки и грамотный ее монтаж обеспечит стабильную систему водоснабжения в доме и отсутствие проблем с насосным оборудованием.

Селезнёв Геннадий Антонович

Источники: http://www.promtk.net/articles/118/377/, http://byreniepro.ru/nasosy/vihrevye.html, http://stoki.guru/nasosy/drenazhnye/princip-raboty-i-ustroystvo-vihrevyh-nasosov.html

rusbyr.ru

Вихревой насос: преимущества и недостатки использования

Вихревой насос продается в специализированном магазине

В частном доме редко есть возможность подключиться к центральному водопроводу. Поэтому очень часто людям приходится бурить свою скважину и с ее помощью осуществлять водоснабжение жилища. И чтобы это сделать, необходимо построить целую систему из труб и других деталей. Причем самой важной из них считается насос. Ведь именно он заставляет воду перемещаться из скважины в трубы водопровода и распределяться по дому. Поэтому к выбору такого прибора нужно относиться максимально тщательно.

Содержание статьи

Схема устройства вихревого насоса

Вихревой насос – это устройство, которое работает за счет вращения лопаток. Такие изделия пользуются популярностью и обладают особыми техническими характеристиками. Однако вихревые модели покупают реже, чем центробежные водооткачивающие изделия. И чтобы понять почему, необходимо ознакомиться с устройством этого агрегата.

Вихревой насос обладает достаточно компактными размерами

Устройство вихревого насоса:

1. Самым важным элементом является колесико, на котором ровно или под наклоном расположены лопатки. Именно этим элементом вихревой насос отличается от центробежного.
2. Колесико установлено в корпусе. Причем расстояние между ним и стенками прибора минимально. На корпусе имеется по одному отверстию с обеих сторон.
3. Верхнее и нижнее отверстие определяет всасывающую и выходную камеру. Они разделены специальной перемычкой, расположенной к колесу с минимальным зазором.

Устройство вихревого насоса невероятно просто, как и принцип его работы. К слову, он не сильно отличается от центробежного варианта.

Принцип работы агрегата вихревого типа

Вихревые насосы имеют достаточно простую конструкцию. Поэтому многие умельцы умудряются их собрать своими руками. Причем буквально из подручных материалов.

Само колесо вихревого насоса представляет собой массивную круглую пластину. Лопатки являются с ним монолитной частью, так как они выпилены с помощью фрезы.

На самом деле, и вихревые, и центробежные насосы работают на основе закона центробежной силы, поэтому их принцип действия очень похож. Однако у вихревого агрегата есть одно важное отличие – он может работать не только в водной, но и в водно-воздушной среде.

Принцип работы насоса для воды:

1. При вращении колеса-моторчика некоторый объем воды попадает внутрь корпуса насоса. Жидкость поступает через всасывающий вход и проникает прямо в пазы основного колеса с лопатками.
2. Из-за такого взаимодействия жидкость начинает двигаться от периферии к центру. Это, кстати, отличает вихревые приборы от центробежных.
3. Далее вода вновь начинает двигаться от центра в стороны. Это происходит под воздействием центробежной силы.
4. Благодаря такому движению поток воды ускоряется. Он вылетает через выходное отверстие в трубопровод.
5. После этого энергия скорости воды превращается в энергию давления.

Принцип работы вихревого насоса можно посмотреть на представленной иллюстрации

Этот цикл повторяется снова и снова. Такие насосы могут перекачивать достаточно большие объемы воды в короткие сроки.

Преимущества и недостатки использования

Вихревой насос – это отличный способ водоснабжении дома. Такое изделие позволяет постоянно и без перебоев поставлять жидкость в водопровод. И как и у всех приборов, у него есть свои достоинства и недостатки.

При выборе насоса очень важно произвести расчет жидкости, которую он должен перекачивать за один час. Для этого просто нужно рассчитать, какое количество воды семья потребляет за этот срок.

Достоинства вихревых насосов:

1. Вихревые насосы способны создавать очень большие напоры. При одинаковых параметрах вращения центробежных и вихревых агрегатов последние создают напор в 7 раз больше.
2. Практически все вихревые устройства относятся к самовсасывающим.
3. Центробежные устройства не могут работать с воздухом внутри. Поэтому иногда у их владельцев случаются перебои в водоснабжении из-за образования воздушных пробок. С вихревыми насосами такие проблемы на возникают, ведь они могут работать не только с жидкими, но и с газообразными веществами.
4. Вихревые устройства можно использовать для глубоких скважин. Они способны поднимать воду с глубины свыше 15 метров. Поверхностные центробежные изделия могут работать на глубине до 7 метров. Усилить этот показатель можно с помощью эжектора.
5. Среди вихревых насосов есть изделия, которые могут создавать очень сильный напор жидкости. Поэтому их не редко применяют в промышленных целях.

Достоинств у вихревых насосов достаточно много. Благодаря ним можно организовать не только беспрерывное водоснабжение дома, но и полноценный полив растений в саду. Поэтому такие изделия используются очень часто.

При внушительном списке достоинств у вихревых агрегатов есть и некоторые недостатки. Поэтому перед покупкой таких устройств с ними нужно ознакомиться. Ведь их минусы достаточно серьезны.

Недостатки насосов вихревого типа:

1. У вихревых насосов для перекачки воды не очень высокий КПД. Поэтому если нужно изделие высокой мощности, то этот вариант не подойдет, так как его использование будет невыгодным.
2. Агрегат вихревого типа не может транспортировать жидкости с большой вязкостью.
3. Такие насосы очень чувствительны к загрязненной воде. Они быстро ломаются при перекачивании жидкости с высоким содержанием примесей. Поэтому их использование возможно лишь в чистых артезианских скважинах.

Ремонт вихревого насоса лучше поручить профессионалам

Таким образом, нельзя однозначно сказать, что лучше, вихревые или центробежные насосы. Актуальность использования того или иного прибора определяется конкретным случаем.

Разновидности насосов для скважины

Существует два вида вихревых насосов. И чтобы сделать правильный выбор, с ними нужно ознакомиться.

Разновидности вихревых насосов:

1. Открыто-вихревые имеют длинные лопатки и уменьшенное колесо. Кольцевая часть такого изделия напрямую связана с напорным отверстием.
2. В закрыто-вихревых дело обстоит по-другому. Здесь лопатки укороченные, а колесо, напротив, удлиненное. В таком изделие кольцевая часть соединена и с входным, и с выходным отверстием.

Оба варианта одинаково хороши для бытового водоснабжения. К ним может прилагаться зарядовый агрегат.

Вихревые насосы – это приборы, которые могут использоваться для домашнего водоснабжения там, где нужен хороший насос. Однако из-за низкого КПД им часто предпочитают центробежные изделия.

kanaliza.ru
