Чердачная лестница с люком: как сделать своими руками

Довольно трудоемким процессом при организации пространства на чердаке или мансарде в частном доме является разработка лестничного сегмента и определение его месторасположения. Перед созданием проекта выбранной лестницы необходимо предварительно ознакомиться с ее конструкционными разновидностями. Существуют следующие варианты: стационарная, раздвижная, раскладная, откидная, переносная стремянка.

Стационарная конструкция требует свободного места при ее сооружении. Если жилье маленькое либо вторым этажом редко пользуются, то ее изготовление становится проблематичным и нецелесообразным. Переносные и стремянки не имеют должных показателей безопасности при использовании. Выдвижные и откидные конструкции более приемлемый вариант, поскольку их можно не только приобрести в готовом виде, но и сделать своими руками.

1

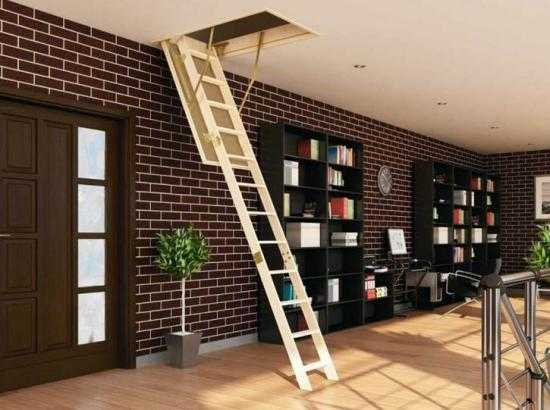

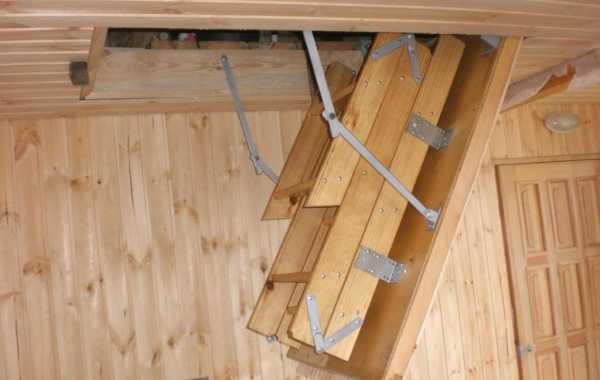

Деревянная чердачная лестница с люком

Раскладная конструкция состоит из люка и 3 частей лестницы. Изготовление механизмов и креплений выделяются отдельным технологическим процессом. От их прочности соединения зависит безопасность конструкции и качество функционирования.

Наименование

Материалы

Короб. Его размеры больше на 7-8 мм, чем габариты крышки

Доски или бруски сечением от 30 мм на ширину, чтобы закрывалась толщина потолочного перекрытия, столярный клей

Крышка люка

Фанера толщиной 1 см и 4 мм (для временных треугольных фиксаторов), бруски – 50х50 мм

Лестница из дерева

Доски – 25х100 мм

1.1

Изготовление короба в потолочном проеме

Для начала работ делаются расчеты размеров короба в потолке. Минимальная ширина составляет 70 см, как дверной проем. Длина от 120 см при высоте потолка 280 см. Вырезается отверстие между потолочными лагами, не нарушая целостность последних. Дальнейшие действия выполняются по следующей пошаговой инструкции с фотографиями.

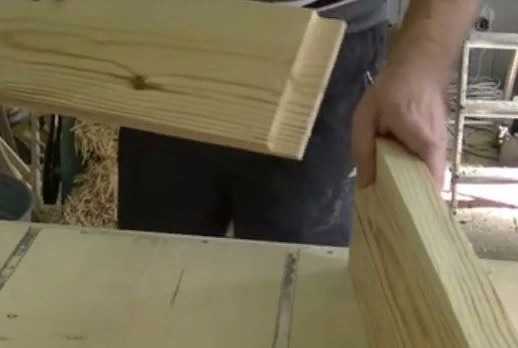

Соединение брусков прямым шип-паз при изготовлении короба

Конструкция короба должна выдерживать массу крышки, лестницы и человека. Для его сборки понадобятся по два бруска равных ширине и длине выбранных размеров проема. Соединение готовых деталей (сечение указано в таблице выше) выполняется в прямой шип-паз или «ласточкин хвост». Соединяющиеся части сначала обрабатываются столярным клеем, а затем скручиваются саморезами. Шляпки шурупов немного притапливаются в древесину

Установка распорок для временной фиксации короба чердачной лестницы с люком

Потолочный проем имеет немного большие размеры, чем короб, поэтому для временного удержания конструкции между ними вбиваются распорки. После этого измеряются диагонали короба, они должны совпадать. При наличии расхождений их необходимо подправить передвижением распорок в нужном направлении. Если этого не сделать, то крышка люка не станет на место

Крепление короба к проему и запенивание щелей монтажной пеной

В заранее укрепленный проем в перекрытии длинными шурупами или мощными гвоздями (150-200 мм) фиксируется короб. Получившиеся между ними зазоры заполняются монтажной пеной. Конструкцию не трогают до полного отвердевания пены (время указано на упаковке).

Излишки высохшей пены аккуратно срезаются канцелярским ножом, а образовавшийся шов декорируется планкой или плинтусом

1.2

Сборка крышки люка

Для того чтобы крышка без проблем становилась в короб, ее размеры должны быть меньше габаритов коробки. Порядок выполняемых работ представлен ниже.

Сборка на клей рамы крышки люка

Изготовление начинается со сборки рамы. Для этого берутся два бруска, длина которых равна ширине люка, и 2-3 штуки – длине. При больших габаритах проема следует использовать три отрезка для придания жесткости конструкции. На концах брусков выпиливаются соединительные замки, любой из удобных вариантов (ласточкин хвост, прямой шип-паз или в половину толщины). Заготовки промазываются клеем и соединяются.

В готовой раме измеряются диагонали, величины которых должны быть равными. Это достигается соблюдением перпендикулярности сторон. При несоответствии углы можно подкорректировать, пока не высох клей. Если все сходится, то конструкция фиксируется саморезами и временными треугольными косынками из 4-х мм фанеры.

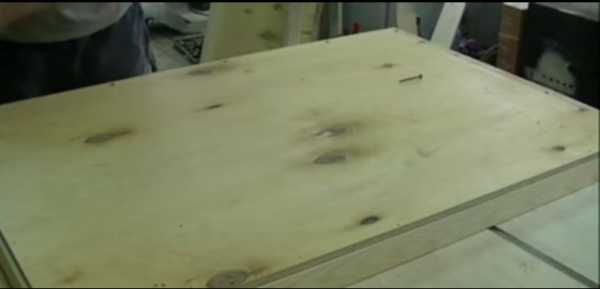

Крепление фанерного листа на каркас крышки люка

С листа фанеры, толщиной в 1 см, вырезается кусок, размеры которого соответствуют внешнему контуру рамы. Допустимо использование двух кусков при отсутствии одного большого. Подготовленный лист укладывается поверх собранного короба и прикручивается 50-ти мм шурупами к брускам с шагом 180 мм. Затем крышка примеряется в установленный короб на чердачном перекрытии.

Врезанная усиленная защелка на крышке и коробе

На торце контура крышки врезается усиленная дверная защелка для того, чтобы на видимой части каркаса потолочного короба не устанавливать какие-либо задвижки. Для открытия используется любая ручка с подходящим стержнем.

1.3

Шарнирный механизм без пружин для крышки

От линейных размеров шарниров зависит угол открывания крышки. От качества закрепления их на деталях зависит удержание нагрузки создаваемые весом человека и крышки с лестницей. В таблице ниже представлены фото для наглядности и подробное описание изготовления шарнирных механизмов.

Подбор размеров деталей

Шарнирный механизм собирается в двух экземплярах, конструкция которых идентична, но в зеркальном отражении. На листе упаковочного картона рисуется лестница с желательным углом открытия люка. Путем подбора размечаются приблизительные размеры деталей шарнирного механизма. Затем вырезаются и подгоняются. Все подготовительные измерения и работоспособность механизма выполняются на картоне, а затем переносятся на металлические элементы.

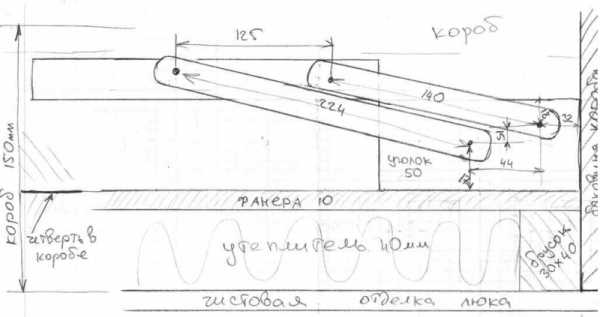

Эскиз подбора нужных параметров месторасположения механизма

Длина шарниров должна быть достаточной, чтобы не закусывалась финишная отделка крышки. На прямоугольнике и уголке отмечаются отверстия для шарниров. На планке, которая крепится к коробу, расстояние между центрами 125 мм, на одной линии. На бортике уголка, который фиксирует крышку – 44 мм, со смещением в высоту на 15 мм.

Макет из картона механизма с открытой крышкой.

При высоте короба 150 мм, длине шарниров 224 мм и 140 мм, крышка без отделки заходит в четверть конструкции. Полученное углубление используется для заполнения утеплителем и финишного слоя.

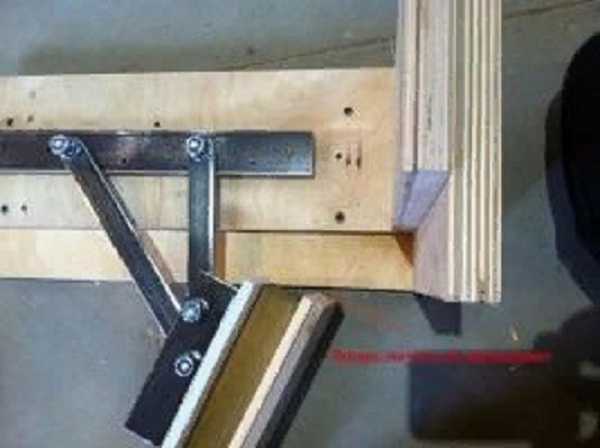

Крепление шарнирного механизма, вид сбоку.

Готовые детали петель шлифуются, обезжириваются, покрываются антикоррозийным составом. После высыхания их можно покрыть краской по металлу любого цвета. Собранные шарнирные механизмы крепятся к коробу и крышке люка.

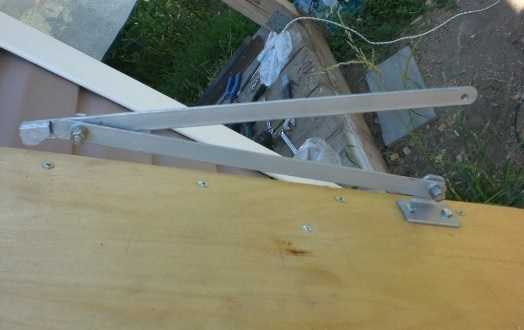

Дополнительный шарнирный механизм в сложенном виде

Для надежности в конструкцию добавляется еще один вид шарнирного механизма. Для его изготовления понадобится две полоски металла и уголок. На конце одного шарнира наваривается кусок пластины такой же толщины – это будет ограничивающий упор для второй полоски при открывании люка. Уголок крепится к крышке и соединяется болтом с механизмом. Этот узел устанавливается так, чтобы при полном раскрытии люка он был разложен полностью. При соблюдении данного правила нагрузка равномерно распределяется между всеми шарнирными механизмами. Для плавного открытия добавляется пружина. Ее установка выполняется на шарнирный механизм в местах креплений к коробу и крышке

1.4

Сборка деревянной лестницы

Перед склеиванием и скручиванием деревянных заготовок необходимо выполнить обработку всех поверхностей и отверстий любыми антисептическими составами.

Стойки и ступеньки вырезаются из досок 25х100 мм. Длина первой и второй части складной лестницы, при высоте потолка до 280 см – это длина крышки минус 14 см. Третья – что останется.

Чертежи раскладных чердачных лестниц с люком со схемами расчета габаритов составляющих элементов

Определение размера тетивы опытным путем:

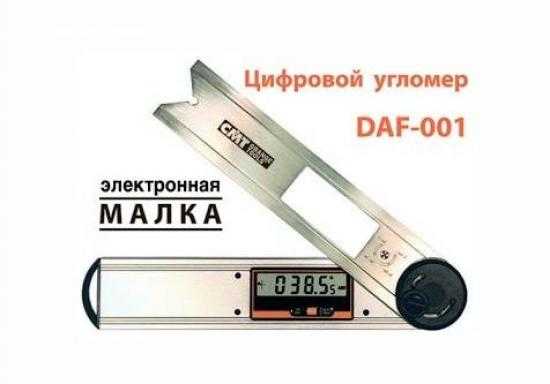

  1. 1. Открывается крышка люка и малкой измеряется угол. При желании делается на картоне макет, он также пригодится при нанесении разметки ступенек.
  2. 2. Макет прикладывается к основанию тетивы, отмечается карандашом или маркером и ножовкой или лобзиком отпиливается угол.
  3. 3. Доска ставится на обрезанное основание, совмещаясь по длине вплотную с открытой крышкой (как если лестница уже готова и прикручена).
  4. 4. Отступается 3-5 см от верхнего края люка и делается отметка на тетиве.
  5. 5. К ней прикладывается шаблон угла, прочерчивается линия и отрезается – это и будет нужная длина.

Третья часть лестницы остается после отпиливания первых двух. Расстояние между ступенями порядка 23 см. На обе тетивы нужного размера, используя картонный шаблон угла, наносится разметка ступеней, а затем секций. На пошаговой инструкции ниже представлено описание изготовление лестничных пролетов с отверстиями под шарнирные петли.

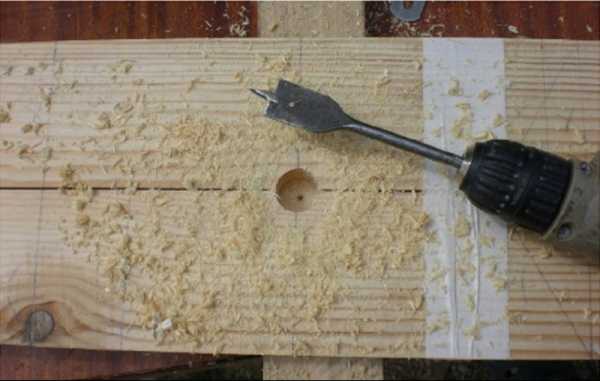

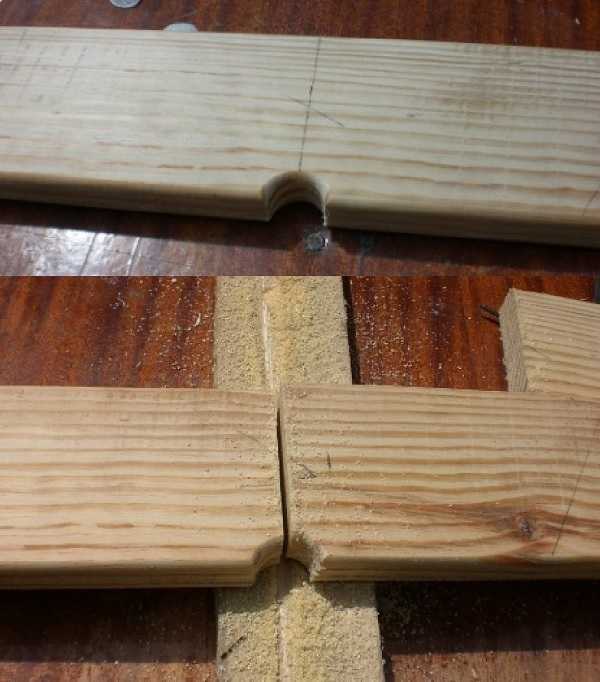

Высверливание круглого отверстия под шарнирную петлю

Доски укладываются так, чтобы разметка на них была в «зеркальном отражении». Затем плотно прижимаются друг к другу и скрепляются малярным скотчем. На пересечении первой линии распила и стыке досок сверлом «перо» на 25 просверливается сквозное отверстие под шарнирные петли.

Еще одно отверстие выполняется на месте второго распила, но при этом доски переворачиваются на 180 градусов вокруг своей оси. Сделанные до этого выемки должны находиться снаружи.

Шлифование тетивы и распил на сегменты для чердачной лестницы с люком

Перекладины для ступенек нарезаются по выбранному размеру. На их рабочей поверхности (по которой будет выполняться передвижение) делаются канавки, чтобы улучшить качество сцепления с подошвой. Этот размер не должен превышать ширину люка в потолке. Углы и поверхность заготовок обрабатываются шлифовальной шкуркой (наждачной бумагой) или фрезером для придания эстетических и безопасных качеств. Тетивы по отмеченным линиям распиливаются на стойки для формирования лестничных сегментов.

Разметка расположения ступеней малкой и внешний вид пазов для их установки

Малкой или сделанным на предыдущих этапах шаблоном наносится разметка размещения ступеней, если не сделано это сразу. Для соблюдения симметрии тетивы сегментов скрепляются скотчем. Для каждой перекладины наносится две линии. Расстояние между ними равно толщине доски, т. е. 25 мм. В этих промежутках делаются пазы на 5 мм. Этой величины будет достаточно для удержания полотна ступеней. Углубления выполняются фрезером или ножовкой делаются пропилы, а древесина выбирается стамеской.

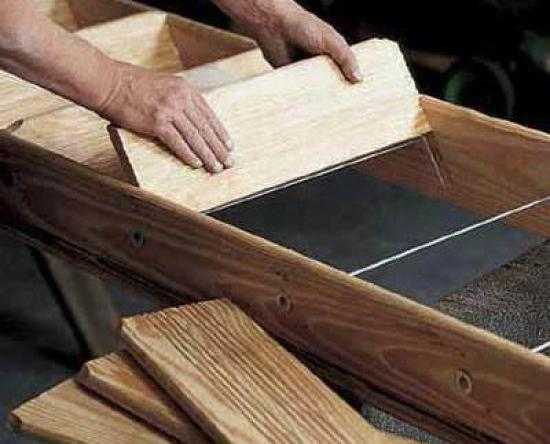

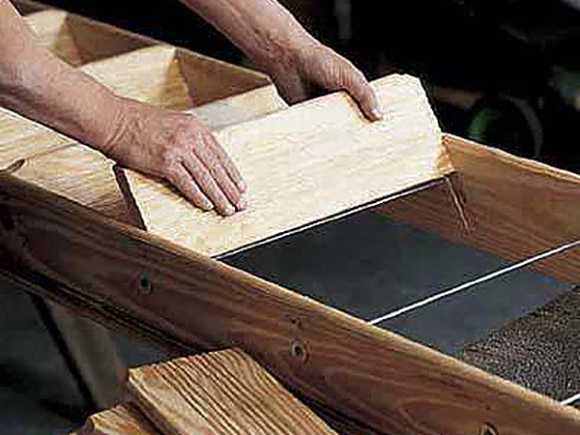

Сборка сегмента чердачной лестницы с люком

После полного высыхания антисептического средства, выполняется сборка лестничных пролетов на столярный клей. Когда все элементы выставлены под нужным углом, без перекосов, делается дополнительная фиксация шурупами – по 2 шт. с обеих сторон на каждую ступень.

1.5

Металлические петли для соединения лестничных секций

Для сборки пролетов изготавливаются специальные шарниры, которые отвечают за складывание и раскладывание лестницы. Подробное описание с фото представлены в таблице ниже.

Полосы шарниров с напайками

У 8 стальных полосок сечением 25х150х4 мм скругляются края для исключения травматизма. Из них на 4 шт. с одного края привариваются накладки в 50 мм. Углы и сварочный шов также скругляются и шлифуются. Накладки необходимы для свободного перемещения шарниров вдоль тетивы.

Шарнирные петли в сборке

С одного края просверливаются отверстия сверлом на 8 мм для соединения полос между собой болтом М8. Резьба в них должна быть только на конце. Гайки используются самозажимные по 2 шт. на петлю, крайняя прихватывается точечной сваркой. Два отверстия на 3-4 мм под шурупы для прикрепления к древесине секции.

Пара лестничных сегментов укладывается на ровную поверхность с получением плотного стыка. К ним прикручиваются петли. После этого изделие проверяется на корректность сгибания-разгибания. Если механизм правильно установлен, то прикручивается третья секция.

Подвижное соединение лестничных сегментов

На каждое подвижное соединение лестничных секций требуется по две петли. Они прикручиваются к тетиве так, чтобы напайка на полоске была на внешней стороне. Соединительный болт, который играет роль оси шарнира, должен располагаться в высверленном отверстии.

1.6

Сборка конструкции

После изготовления и подготовки всех комплектующих производится их соединение. Для этого лестница прикручивается к установленной в проеме крышке люка. Крепление выполняется перфорированными уголками, по два с каждой стороны. Они могут располагаться как с внутренней, так и с наружной стороны лестничных стоек.

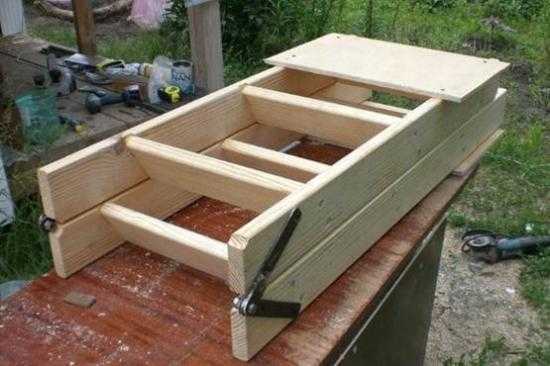

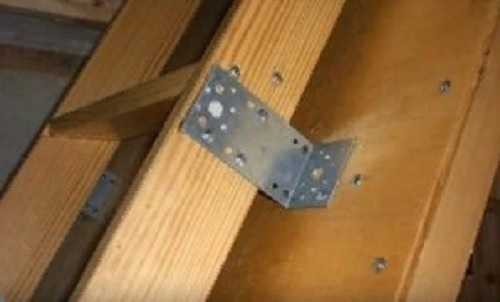

Крепление лестничной секции к крышке люка перфорированным уголком

Приподнятая лестница над плоскостью крышки обеспечивает комфортную постановку стопы на верхние ступени. По завершении проводятся испытательные открывания, закрывания дверки, раскладывания, складывания лестницы и подъема по ней.

На заключительном этапе люк декорируется в единую композицию потолка.

2

Откидная металлическая лестница на чердак для прихожей своими руками

Откидная конструкция с удлиненным шарниром решает вопрос с открытием дверки люка на чердак за счет шарнирного механизма. Она не мешает при передвижении, сама не разложится и при этом имеется несложная доступность и легкость при откидывании. Пошаговая инструкция ее сборки представлена в таблице.

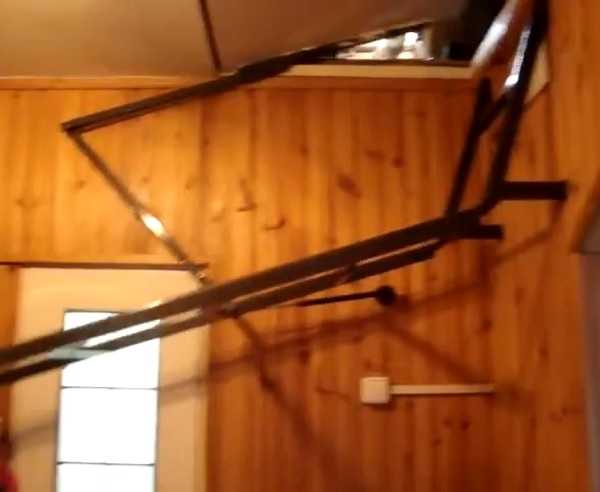

Металлическая лестница в сложенном состоянии

Для изготовления конструкции понадобится металлическая лестница. Можно воспользоваться готовым вариантом или сварить самостоятельно. Лестница делится на две секции. Первая равна расстоянию от потолка до отметки высоты, на которой она будет располагаться, так, чтобы не мешать передвижению. Эта величина находится на расстоянии вытянутой вверх руки. Вторая секция – что останется после отрезания. Первый пролет приваривается к стойкам, вмонтированным в стену. Второй крепится на шарнирные петли.

Фиксация ножки на стене при помощи дверной защелки

На противоположной стене по одну ножку устанавливается дверная защелка для фиксирования.

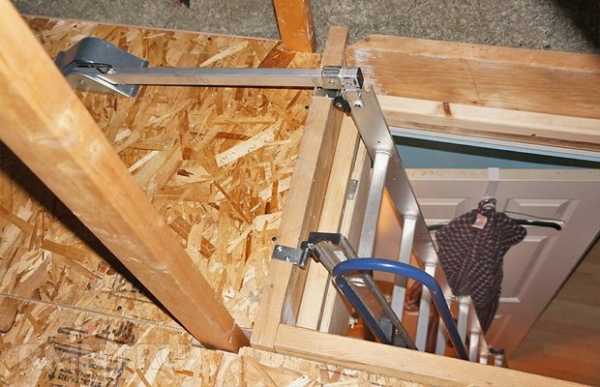

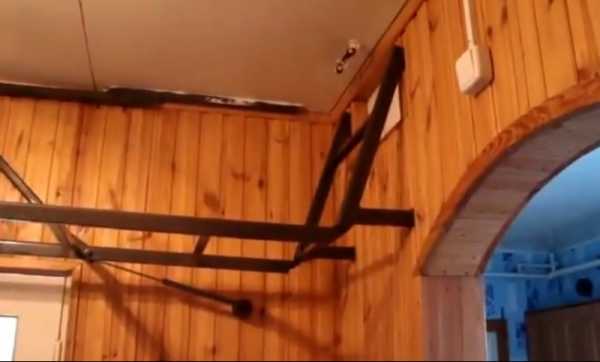

Шарнирный механизм, удлиненным плечом поднимает крышку люка

Для сборки шарнирного механизма понадобятся две металлические полосы, скрепленные между собой болтом с одной стороны. Длина первой будет равняться расстоянию от потолка до лестницы в сложенном состоянии. Вторая полоска имеет такой же размер с добавлением плеча, достаточного для открытия крышки люка не сломав ее.

Размещение доводчика

Устанавливается доводчик или амортизатор с автомобильной дверки для плавного опускания и поднимания лестницы. Стационарную часть закрепить к стене, а выдвижную к стойке.

Выполнить монтаж в помещении такой лестницы можно под готовый люк на чердак.

remontodelo.com

Чердачная лестница с люком своими руками, чертежи

Чердак для каждого человека может выполнять роль любой комнаты, например, мастерская или жилая комната. Здесь все зависит от фантазии и размеров чердачного помещения. Одно понятно точно, данное помещение необходимо оборудовать, и начинать данную работу следует с лестницы.
Очень часто попасть на чердак сложно, и приходится пользоваться стремянкой, которой требуется много места. Чтобы это исправить, можно сделать лестницу самому.

Содержание:

  1. Оборудование места под лестницу
  2. Виды чердачных лестниц
  3. Чердачная лестница из двух частей
  4. Чердачная лестница на шарнирах
  5. Размеры чердачных лестниц

Оборудование места под лестницу

Прежде чем заниматься оборудованием чердака, следует сначала определиться с местом для лестницы. Данная лестница предполагает обустройство люка, то есть потолочной двери.


Самый оптимальный вариант создания данной лестницы – это коридор или нежилая комната. Только надо следить за тем, чтобы это место не загромождалось, особенно если лестницей пользуются нечасто.

Виды чердачных лестниц

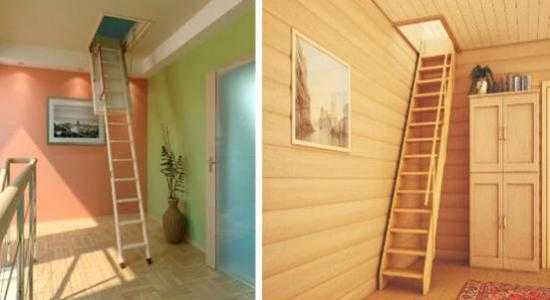

Данная лестница бывает стандартная и складная.
Стандартная лестница – это широкие марши и перила. Данный вид является надежным, долговечным и очень легким в использовании. Но обустроить такую лестницу можно не в каждом помещении. Данный вид предназначен для помещений больших площадей.


Складные лестницы по удобству использования и безопасности совсем не уступают стандартным. Но имеют одно сильное преимущество, для их установки требуется немного места, и их можно устанавливать в любой удобной комнате.

Чердачная лестница из двух частей

Данная лестница делается из двух составляющих, она не совсем прячется наверху, ее видно. В некоторых интерьерах такой вариант может смотреться идеально.

На создание такой лестницы уйдет времени немного, понадобится иметь следующие материалы:

  •  Ножовка для дерева;
  •  Рулетка;
  •  Любая лестница из дерева;
  •  4 карточных петли, шириной косоура;
  •  Бруски – с толщиной 2-3 см 4штуки, 2 бруска по ширине люка, и 2 бруска длиннее люка на 20 см;
  •  Саморезы, анкеры, петли и крючок.

Косоуром является основная балка, именно на нее будут крепиться ступеньки.
Сначала применяются короткие бруски. Один прикрепляется петлями к верху лестницы. А второй брусок прикрепляется к низу при помощи жесткого крепления.
Для надежности 2 рейки прикручиваются с внутренней стороны, но они не должны мешать раскладыванию.
С низу отмеряется 2/3 и делается распил в данном месте. После чего они крепятся между собой карточными петлями. Крепление производится так, чтобы она без труда складыалась

.

Первый брусок прикручивается к люку, после чего крепится крючок к стене, а к нижнему бруску петля, все это делается для крепкого крепления конструкции в закрытом состоянии.
Данный вид лестницы считается самым легким.

Чердачная лестница на шарнирах

Она создается из трех секций и дополнительно оборудованного люка.

С начала определяется проем люка. Для нужного размера люка, следует добавлять по 0,7 см в каждой стороне.
Для данной лестницы понадобится:

  • 4 бруска размером 5х5, 2 длинных и 2коротких;
  •  Лист фанеры толщиной 1 мм;
  •  2 уголка из метала;
  •  Листовой метал;
  •  4 металлических полоски шириной по 2 см.

С краю каждого бруска делаются пропилы глубиной 25 мм, после чего они скрепляются клеем и саморезами в ровный прямоугольник. К нему прикрепляется выпиленный лист фанеры.

Замки заменяются на дверную защелку.
Для механизма, который будет открывать люк можно приобрести все в магазине, а можно сделать самому.
Для создания механизмов самому, необходимо сделать макеты из плотной бумаги, то есть создать углы с нужными размерами.


На двух полосках просверливаются отверстия под болты М10. Они собираются попарно и слегка стягиваются. С применением  малки вымеряется угол, по которому произойдет открытие люка. Механизмы следует раздвинуть именно на этот угол.

Пилой на листе метала вырезается та часть, которая перекроется уголком. Ненужная длина полос удаляется, а края закругляются. После чего уголок собирается. Необходимо сделать два абсолютно одинаковых уголка.

Лестница собирается из трех элементов, следует не ошибиться с размерами каждой части. Первая это размер люка, вторая покороче, а длина третьей – это остаточный отрезок.
Угол наклона, который измерялся на люке, переносится на доску, это будет наклон ступеней.
После чего размечаются доски длиной каждой секции. Доски прижимаются малярным скотчем, размечаются и делаются наклоны ступеней.


Так как секции будут крепиться шарнирами, следует просверлить под них отверстие пером №25. Распил досок производится четко по разметке секций.
Ступеньки нарезаются по ширине, в местах, где располагаются разметки делаются надпилы глубиной 5 мм. Детали крепятся клеем и саморезами.
Для полного сбора лестницы необходимо сделать специальный набор петель. Для этого следует взять 8 полос из метала шириной 2,5 см и болты для шарнира 8 мм.

В каждой полоске делаются отверстия – 2 под тетеву и одно под шарниры. Крепление петель производится в горизонтальном положении, крепление производится так, чтобы болт шарнира попал в заранее подготовленную ямку, а его концы были по кроям тетевы. После чего петли крепятся.
После чего производится монтаж лестницы. Крепление производится с первой части лестницы, которая устанавливается на крышке люка.

Чердачная лестница с люком своими руками чертежи которой предоставлены делается очень просто, остается только определиться, какая модель больше понравится.

Размеры чердачных лестниц

Перед созданием лестницы на чердак, необходимо ознакомится с размерами.

  •  Ширина марша не менее 650мм;
  •  Высота марша – 350мм;
  •  Ступени в количестве 15 шт;
  •  Между ступенями 20 см;
  •  Ступени толщиной 2см;
  •  Наклонный угол 60-80 градусов.

Сделать лестницу на чердак можно своими руками без лишних усилий и серьезных затрат. Стоимость таких лестниц значительно ниже, чем готовых на заказ. А вид совсем им не уступает.

nashprorab.com

особенности конструкции и советы по монтажу

Чердачная лестница с люком

Чердачное помещение – это неотъемлемая часть любого загородного дома или индивидуального коттеджа. Оно выполняет роль воздушной подушки и препятствует выходу тепла зимой или проникновению жары от раскаленной крыши летом. Однако, это помещение можно использовать еще и как склад для редко используемых вещей, предметов быта, некоторого инструмента. В подвальном помещении или в наружных хозяйственных постройках может быть сыро, а чердак всегда сухой и проветриваемый. Остается решить главную проблему – обустроить чердачную лестницу с люком для выхода под крышу. Если высота чердачного пространства не позволяет обустроить там жилое помещение, то возводить стационарную лестницу нет смысла. Второй вариант – обустройство люка, открывающегося вверх или вниз, с использованием приставной лестницы. Неудобство такого решения в том, что лестницу нужно будет хранить рядом с люком или уносить после каждого использования. К тому же, необходимо продумать, как закрепить ее во время подъема/спуска. Самый оптимальный и комфортный вариант –складывающаяся лестница, закрепленная на самом люке.

Конструктивные нюансы

Для того, чтобы установить люк со складной лестницей, высота комнаты под чердаком должна быть от двух до трех метров. Только в этом случае можно добиться комфортного угла наклона лестничной конструкции. Идеальным для таких лестниц считается угол 45°. Как правило, фабричные готовые складные лестницы имеют от 10 до 15 ступеней. А если учитывать, что высота между ступенями составляет 18–19 см, тогда общая длина пролета в разложенном виде будет между двумя и тремя метрами.

Если верхнее перекрытие вашего коттеджа будет выполнено из бетона, то лучше заранее подготовить проем для выхода под крышу. В деревянном же перекрытии такая конструкция устанавливается между несущими балками. Для этого расстояние между ними не должно быть меньше 600 и больше 1000 мм. Складная конструкция должна помещаться в проем шириной от 600 до 800 мм и длинной от 1000 до 1400 мм.

1. длина проема; 2. ширина проема

Важно!При подъеме/спуске нагрузка должна равномерно распределяться между обеими балками. Поэтому, устанавливать крышку с лестницей надо так, чтобы она открывалась параллельно балкам, а не поперек им .

У деревянной конструкции толщина ступени 20 мм и ширина от 250 до 300 мм. Такие размеры обеспечивают комфортное и безопасное использование раскладной системы. Ведь они должны выдерживать вес человека с грузом, т. е. до 250 кг.

1. толщина ступени; 2. ширина ступени

Наиболее удобные размеры каркаса для люка составляют 700х1200 мм. Тогда проем в перекрытии не будет слишком большим, а лестница громоздкой. Для переноски предметов такого проема вполне достаточно.

Надежность плюс простота равняется комфорт

Комфорт прохода в чердачное помещение начинается с крышки. Если вы отапливаете чердак либо хотите смонтировать подобную конструкцию в летнем домике, то вам не стоит переплачивать за утепленную крышку. Но, если же крышка будет разделять теплую комнату и холодное пространство под крышей, то термосберегающая пластина необходима. Она устанавливается производителем под лицевой поверхностью крышки. Ее назначение – создать эффект термоса и не допустить потери тепла.

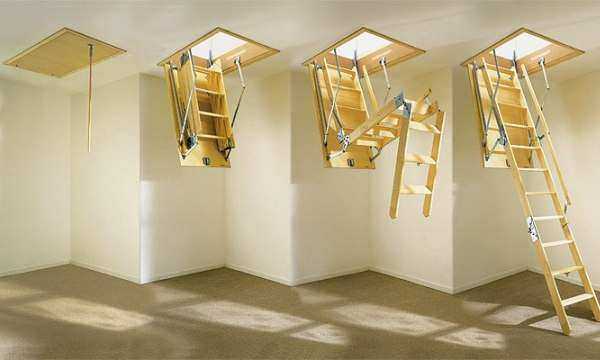

Складная лестничная конструкция на откидывающемся люке имеет целый ряд преимуществ:

  • общий каркас и крышка соединены петлями. Благодаря ним перегородка чердака откидывается легко и без скрипа;
  • крышку можно открыть, стоя на полу. Для этого нет необходимости использовать стул, табурет или стремянку;
  • в сложенном состоянии полностью помещается на люке;
  • наличие пружины, амортизаторов или растяжек обеспечивает плавное открывание/закрывание перегородки чердака.
  • вся конструкция фиксируется в закрытом положении при помощи замка. Отрыть замок можно только с помощью удлиненной ручки. Один конец ее выполнен в виде четырех- или шестигранника. Такую ручку легко можно определить в недоступном для детей месте;

Ручка для открытия люка

Прочие особенности и возможные недостатки

Одними из основных достоинств подобных лестниц являются простота использования и надежность конструкции. Когда крышка чердака откинута, секции лестницы находятся в сложенном состоянии. Раскладываются они принудительно. Это их свойство – гарантия того, что ничего не упадет на вас сверху. Даже случайно.

Для безопасности и удобства немаловажным является то, что лестница плавно складывается и раскладывается

К тому же, в сложенном состоянии крышка поднята до уровня потолка. Такое расположение не препятствует распространению света в этом помещении. Складная лестничная конструкция позволяет использовать все пространство помещения. А открывать ее можно лишь при необходимости.

Компактность лестницы значительно сэкономит пространство в помещении

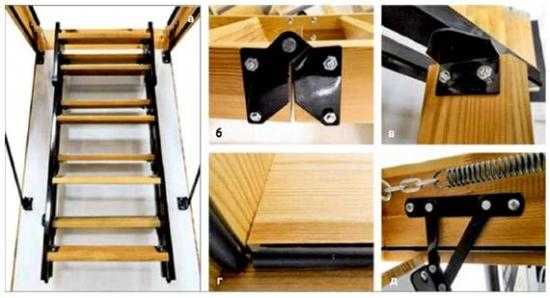

Лестничный марш состоит из сегментов, которые соединены надежными пластинами-петлями. Они устанавливаются на винты и, как все ее металлические части, изготовлены из сплава на основе алюминия. Деревянные тетивы и ступени отшлифованы и обработаны защитным средством от влаги и насекомых. Глубокие ступени в 80 мм с продольными канавками обеспечивают уверенное передвижение по ним без скольжения. Из всех этих маленьких, но существенных деталей складывается качество складной лестницы на чердачном люке.

1. Глубина ступени

Лестницы с люком на чердак имеют один недостаток – это их относительно высокая стоимость. С другой стороны, разве может стоить дешево надежность, качество и комфорт? Так что, это их свойство, скорее, особенность, чем недостаток.

Как подготовить проем для складной чердачной лестницы

Прежде всего, выход на чердачное помещение должен быть настолько комфортным, чтобы не травмировать голову о стропильные части конструкции крыши. Лестница устанавливается вместе с внешним коробом, который крепится к балкам. При выборе модели лестницы с люком нужно точно знать расстояние между балками. Поэтому, лучше устанавливать чердачный люк до полной зашивки потолка. И работать на чердаке будет сподручнее, и проем можете перенести в любое удобное место. Зная длину короба, вы сможете ограничить проем перпендикулярами к балкам. Чтобы крышка люка совпадала с уровнем потолка, нужно закрепить на потолке две планки. Расположенные на потолке поперек проема, они будут служить ограничителями уровня. Одновременно, на них будет лежать люк, пока вы сможете зафиксировать его со стороны чердака.

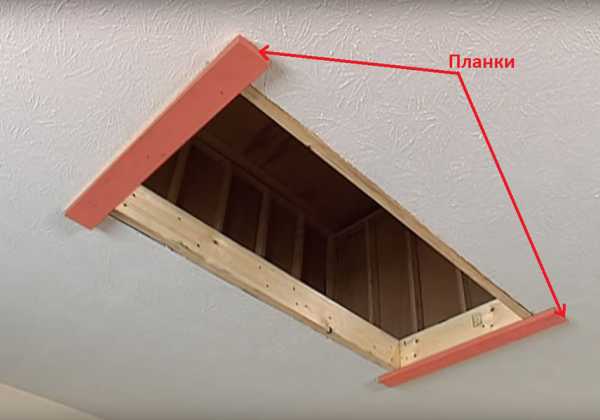

Перед установкой люка закрепите планки поперек проема

Советы по монтажу

Перед установкой еще раз проверьте комплектность. Вам обязательно могут понадобиться деревянные клинышки для распорки короба между несущими балками. Так или иначе, но расстояние между балками не всегда можно точно подогнать под размер люка. Поднимать конструкцию на чердак и монтировать ее лучше вдвоем. Уложите короб на планки и выставьте его по центру проема. Это необходимо для равномерного распределения нагрузки. Вставьте клинышки и разоприте короб. После фиксации его к передней и задней поперечинам, можно приступать к просверливанию отверстий по всему периметру стенок каркаса. Именно в них и будут вставляться боты, которые обеспечат надежное положение каркаса между балками.

1. Положите короб на планки; 2. Выровняйте короб и разоприте его клиньями; 3. После его фиксации просверлите отверстие для болтов по периметру каркаса

Теперь можно снять подпирающие планки с потолка и разложить лестницу. Чтобы секции раскладывались в ровную линию, нужно подогнать длину лестничного марша под высоту помещения. Для этого лестница раскладывается без последней секции. Ее можно опереть на подставку и отмерить расстояние от края предпоследнего сегмента до пола рулеткой. Перенести замеры на последнюю секцию и отрезать ножовкой лишние сантиметры. Осталось закрепить на нижних торцах тетив пластиковые износоустойчивые башмаки саморезами и… готово! Да, заполните утеплителем щели между коробом и балками, чтобы избежать появления «мостиков холода» и не отапливать воздух под крышей. И еще один совет. Оборудуйте выход в чердачное помещение перилами. Безопасность – составляющая часть комфорта.

Для безопасности сделайте перила на чердачном помещении

или оборудуйте выход полноценным ограждением

Монтаж люка для чердачного помещения с закрепленной на нем складной лестницей – процесс не сложный. Однако, аккуратность при монтаже, соблюдение размеров, уровня и технологии при установке, будут залогом успешной работы.

Варианты лестниц с люком

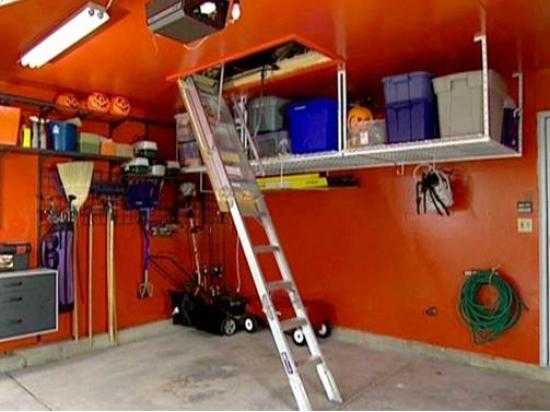

Существует множество моделей складных лестниц на люках для чердаков. Крышка может быть металлической, деревянной, из OSB плиты, с утеплителем или без. Каждый из элементов по-своему влияет на конечную цену изделия. Металлические тетивы легко комбинироваться с деревянными или металлическими ступенями. При этом, приоритетным материалом для них является алюминий. Складная конструкция может состоять не только из раскладывающихся секций. Металлические модели могут раздвигаться как гармошка или выезжать на полозьях из предыдущего сегмента. Разнообразие моделей (раздвижные/раскладные/телескопические) и материалов (металл/дерево) еще раз доказывают, что люк с лестницей – это оптимальное решение для выхода на чердачное помещение. Типы чердачных лестниц https://www.youtube.com/watch?v=_g_7I8EutQE

lestnitsygid.ru

Чердачная лестница своими руками — как сделать? Чертежи

Чердачные лестницы одни из типичных видов лестниц для загородных домов. Они дают максимальный комфорт и экономию места. Для поднятия можно использовать стремянку либо прикладную лестницу. Безопасность играет важнейшую роль. Поэтому лучше всего обзавестись именно таким видом подъемного средства.

Чердачные лестницы делятся на три вида:

  1. Раздвижные либо телескопические.

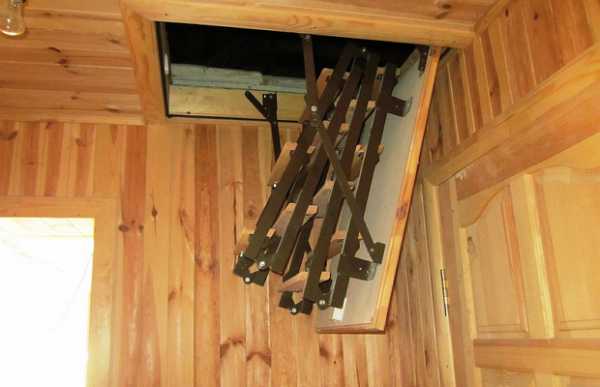

  2. Ножничные либо клещевидные.
  3. Раскладные либо рычажные.

Раздвижные лестницы имеют два либо пару отделов. Отделы можно разложить, они высовываются один из другого. Хорошая сторона этого варианта: бока чердака больше за сам люк. Плюс этой лестницы в том, что в ней отсутствуют рычажные механизмы. Рычаги слабое звено любых конструкций. Эта лестница является самой надежной, и крепкой для нагрузок.

Складные конструкции делают из 3-4 секций. Первое отделение нужно прикрутить к люку чердака. Секции прикручены друг к другу, специальными деталями, с помощью каких можно сложить и разложить лестницу. Чтобы разложить потяните палкой за колечко либо шнурок.

Чтобы понять какая ножничная модель, представьте гармошку. У неё есть множество рычагов, какие фиксируют специальные фиксаторы.

Все варианты лестниц сложены из пары отделов, какие можно сложить друг в друга. Получается небольшая конструкция, какая быстро складывается и раскладывается. Крышу можно закрыть люком чердака, тогда лестница незаметна.

Подробное описание лестниц

Последним временем у владельцев домов умножился спрос пользования всей площади в доме. Много людей имеют привычку привозить в загородный дом весь ненужный хлам, который жалко выбросить либо понадобится позже. Лестницы имеют угол наклона 45%, потому их считают крутыми. Они небольшой высоты, имеют немного ступеней приблизительно 10-15 штук. Чердачные лестницы конструируют из легкого материала, чтобы они были легкими.

Вид материала из которого делают лестницы, должен выдержать вес хозяина, но и в то же время быть прочной и практичной. В большинстве на чердак выносят старинные предметы со своим весом, и основная функция продержать вес человека и предметов.

Множество чердаков оформлены чердачными лестницами, они доступны многим покупателям. Конструкции современного типа лестниц имеют множество плюсов: удобность, компакт, легкость в использовании, комфортабельность. Лестницы занимают немного места, они имеют хорошую функциональность, большой ассортимент.

Они недорогие, благодаря этому вы можете подобрать оптимальный вариант для своего чердака. Чердачные лестницы делают с металла, дерева, могут быть комбинированные. Их можно сделать с поручнями, пружинные, раскладные.

Лестницы можно сделать любых размеров, цвета, формы. Специалисты подберут для вас лестницу под ваш вкус и требования, обсудят с вами цену и функциональность.

Складная лестница

Устройство лестниц

Установить лестницу может каждый, но лучше это доверить профессионалу. Проверьте, что пространство для монтажа подходит размерам конструкции. На этом этапе не должно возникнуть проблем потому, что когда выбиралась модель, нужно было сравнить размеры на упаковке лестницы и проёма. Есть такие фирмы, которые вместо габаритов пространства пишут размеры коробки, в таком случае проем следует увеличить на 0,5–1 сантиметр.

Для начала прикрепите к низу проема брусок – на нем будет держаться лестница, во время установки. Для этого нужно два человека, первый будет на чердаке, а второй – в доме. Лестницу поднимите на чердак и укладывайте на брусок. На месте крепления, в промежутке короба и проема устанавливают распорки, а после этого фиксируйте короб с помощью двух шурупов.

После этого человек, который находится в доме, забирает брусок и разлаживает лестницу. Зафиксируйте её по бокам с помощью шурупов. Заполните пеной для монтажа щель. Немного ослабьте винтики по бокам лестницы, разложите ее до конца и опять затяните болты. Установите поручни и ограждения люк, и смело пользуйтесь лестницей.

Типы конструкций

Приставные лестницы и стремянки являются традиционными, они не особо комфортны. Их используют недолго, или если на чердак поднимаются не особо часто.

Лестницы стандартного типа могут быть маршевыми или винтовыми. Лестница из дерева или металла винтового типа позволяют сэкономить немного места. Для стареньких людей, деток не очень комфортна. Маршевые конструкции забирают большое количество места.

Раскладные лестницы для чердака стали больше всего популярными в наше время. Лестницы бывают разных типов. Особенно популярен секционный тип, конструкция поделена на немного деталей. Популярна еще ножничная лестница.

Раздвижные конструкции лестниц делаются на примере телескопа. Участки со ступеньками раздвигаются по очереди. Когда эта модель сложена, она не забирает много места. Раздвинуть лестницу можно на любое расстояние. Такие лестницы делают – пластиковыми, деревянными, металлическими, комбинированные. Лестница является прочной и безопасной.

Монтаж чердачной лестницы

Преимущества и недостатки

Лестничные конструкции дают нам возможность получить больше места, и особо незаметны после того, как их установили. Плюсы этих лестниц функциональность, прочность, компактность, легкие.

Когда они сложены, напоминают люк с блоком, какой вмонтирован в потолок, и не особо заметен. Конструкция легко убирается в потолок. Лестницы не тяжёлые, безопасные, комфортные, недорогие. Особых недостатков лестница не имеет.

Требования к чердачной лестнице

Чердачные лестницы должны быть безопасными и прочными. Много лестниц очень красивые, но нефункциональные. Лучше когда есть перила либо держатели. Не забывайте про пожарную безопасность, если вы решили сделать сами. Помните про выдержку веса не меньше 150 килограмм.

Как сделать чердачную лестницу своими руками

Лестницу можно сделать на протяжении 3 часов. Возьмем: ножовку, рулетку, лестницу, 4 петли, 2, шурупы, крючка, петли. Берем брусок, монтируем к верхнему концу лестницы на петли, второй крепим к нижней части. Прикручиваем 2 рейки на лестничный марш наискосок.

После этого шага, следует отмерять 2-3 длины лестницы и аккуратно распиливаем. Крепим два куска петлями. Прикрепите петли правильной стороной. Брусок сверху крепите под люк. Эта лестница не прячется.

Схема складной чердачной лестницы

Откидная лестница своими руками

Нам понадобится:

  • Две доски, толщиной 3 сантиметра, шириной 20 сантиметров.
  • Доски для ступеней, ширина 12 см, толщина 3 см, длина 20 см.
  • Для каждой ступеньки 2 петельки.
  • Крючки, анкера, шурупы для того чтобы прикрепить конструкцию к стенке.

Первый шаг закрепите 1 тетиву на стенке. Потом нужно выложить ступеньки. Отметьте нижнюю ступень и проведите отрезок. По концам отрезков по параллели проведите 2 прямые. По концу 1 куска проводим перпендикуляр. После этой линии отступите вправо 1 см.

Две точки должны встретиться. Так разметьте лестницу. Сделайте промежуток в 1 см в ступенях, это нужно для того, чтобы сложенные ступеньки не прикасались, крепим петли на ступеньки. Петли разместите на тетиву. На куске, который двигается, прикрепите петли, а в нужном месте на стене – крюк.

Материалы, инструменты, чертежи

Для того чтобы выбрать материал учтите некоторые факторы, решите какой тип лестницы, которую вы хотите. Определитесь, какая будет ширина лестницы, сколько будет отделов, и какую функцию она будет выполнять. Функция лестницы играет большую роль для изготовления. Для деревянных лестниц нагрузка должна быть не больше 150 кг.

Лестницы из металла могут выдержать приблизительно 250 кг. Этот фактор не означает, что нагрузка может быть больше, только часто этого делать не нужно. Размеры лестницы не должны быть больше чем чердачное пространство.

Материал из дерева, которое имеет очень крепкие свойства это — сосна. Эти свойства в сочетании с металлическим профилем дают высокое качество и большой вес.

Для того чтобы сделать лестницу своими руками возьмите хороший материал, этим материалом считают сосну. Сосна легко, доступна, недорогая, хорошо обрабатывается, качественная в использовании. Для работы возьмите рабочие и прочные инструменты: циркуль, лобзик, пилу, дрель, отвертки.

Чертежи чердачной лестницы сделаны для людей, которые умеют держать инструменты в руках, и не хотят переплачивать деньги за работу профессионалов.

Пошаговое руководство по изготовлению

  1. Подготовьте деревянные материалы.
  2. Положите в одно место все инструменты, шурупы, дрель.
  3. Приготовьте план и размеры лестницы.
  4. Приступайте к работе. Удачи!

Как произвести установку:

  1. Замеряйте размер будущего люка и лестницы на упаковке.
  2. Прикрепите на низ лестницы бруски.
  3. Закрутите все шурупы и крепежи.
  4. Проверьте лестницу на прочность.
  5. Зафиксируйте лестницу.

Советы, рекомендации, возможные ошибки

Сделать лестницу для дома — это очень непростой процесс. Лестница очень важный предмет в доме. При возведении лестницы, важно не допустить никаких ошибок.

Позитивные стороны: это невысокая цена, легкое использование, безопасность. Лучше всего обратиться к специалисту, который выберет лестницу по вашим требованиям.

househill.ru

Чердачная лестница с люком своими руками – разные варианты сборки + видео

В загородном доме пространство под кровлей нередко является полезной площадью и активно используется, поэтому нелишней будет чердачная лестница с люком, сделанная своими руками.

Виды лестниц для доступа на чердак

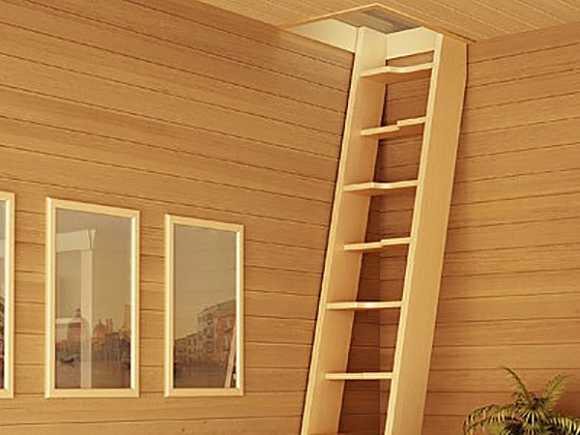

Для сообщения между этажами всегда использовались лестницы, не является исключением и последний, самый верхний уровень – чердак или мансарда. Подъем в подкровельные помещения можно включить в единый маршевый комплекс, то есть расположенное ниже перекрытие будет служить площадкой для следующего лестничного пролета. Но на чердак доступ можно организовать двумя способами – через дверь с небольшой площадки, куда можно подняться по ступеням с жилого этажа, или через люк, непосредственно на верхнее перекрытие.

Единый маршевый комплекс для подъема в подкровельное помещение

Теперь же поговорим о самой конструкции лестничного пролета. Она может быть стационарной со ступенями, либо опускающейся непосредственно в люк, будучи закрепленной на его крышке. Второй вариант является более компактным, но сложнее в исполнении, первый же требует значительной площади, даже для винтового марша. Отдельно стоит упомянуть откидную лестницу с перекладинами, которая закрепляется на стене, когда не нужна. Наиболее практичными выглядят именно подвижные модели: откидная, телескопическая, раздвижная и ножничная.

Часто в поисках информации об откидных моделях вы можете найти упоминание о секционных, шарнирных, складных лестницах. Все это разные варианты одного и того же типа – откидного, поскольку именно таков принцип действия конструкции. Не путаем секционные откидные модели с пролетами такого же типа, но с тетивами в качестве основы. Последние представляют собой обычные ступени, закрепленные на полого расположенных брусьях, которые и называются тетивами, один из которых жестко зафиксирован на стене, а второй поднимается на шарнирах ступеней.

Откидная лестница – особенности конструкции

Для начала давайте рассмотрим складные модели, которые изготавливаются как из металла (алюминий, нержавеющая сталь), так и из дерева в сочетании со стальными деталями. Независимо от высоты потолка, даже если до него можно дотянуться рукой, раскладная лестница на чердак всегда будет состоять минимум из 3 секций, как покупная, так и сделанная своими руками, чертежи редко в этом отношении отличаются.

Дело в том, что опоры нижней секции должны обязательно упираться в пол, и если сделать только 2 длинных колена, чердачный люк придется сильно вытянуть в длину. Это, в свою очередь, отнимет часть полезного чердачного пространства. При расчете длины лестницы следует учитывать ее наклон к полу, строго вертикально она никогда не устанавливается. Соответственно, крышка должна откидываться вниз не под прямым, а под острым углом около 70-75 градусов. При этом шарнир между двумя верхними секциями становится центром дуги, которую описывает раскладывающееся колено, в связи с чем люк должен быть такой, чтобы нижняя часть второй секции не задевала его край.

Откидная лестница с люком

Линия между опорами, упирающимися в пол, находится на 20-30 сантиметров дальше кромки чердачного проема, что обеспечивает достаточно комфортный угол положения лестницы. Последний фактор справедлив также к телескопическим или ножничным конструкциям. Самая верхняя секция раскладной модели обычно закрепляется непосредственно на крышке люка, чтобы открытие его одновременно начало подачу сложенных секций вниз.

Следовательно, удерживающие створку подвесы должны быть достаточно прочными, их лучше всего выбирать из расчета нагрузки в 150 килограммов. Чердачная лестница своими руками должна быть сделана с большим запасом прочности, если она будет активно эксплуатироваться при частых посещениях чердака, лучше всего – из металла. Исключением могут быть ступени, их можно выполнить из дерева, чтобы не слишком утяжелять конструкцию. Секции соединяются обычными неразъемными шарнирными или рычажными петлями.

Телескопическая чердачная лестница – купить или сделать самостоятельно?

Выдвижные секции телескопического типа представляются весьма сложным устройством для изготовления в домашних условиях, и многие покупают готовые вместе с чердачным люком. Однако можно обойтись приобретением только выдвижной лестницы, которая часто встречается в строительных магазинах рядом с инструментами. Ее отличительная черта – алюминиевые секции и пластиковые элементы для крепежа перекладин.

Монтируется такая лестница на чердак своими руками на люк, самой тонкой частью над петлями откидывающейся вниз крышки. На последнюю жестко закрепить не получится вследствие того, что телескопические колена довольно короткие, и фиксация хотя бы одного, помимо верхнего, будет мешать лестнице выдвигаться.

Телескопические колена

Перед тем, как сделать и установить такую чердачную лестницу своими руками, нужно тщательно замерить расстояние от пола до потолка верхнего жилого этажа. Если полностью раздвинутые колена будут слишком длинными даже при наклонном положении конструкции, 1-2 верхние секции можно жестко закрепить на люк в полувыдвинутом или сложенном положении. Хуже, если опоры лестницы не достают до пола, в этом случае придется крепить ее на опускающиеся подвесы без монтажа к кромке проема люка, крышка которого будет удерживаться отдельными рычагами.

При самостоятельной сборке механизма для спускания всей конструкции вниз, подвесы лучше закреплять на лестничных стойках при помощи стальных хомутов, возможно, со сквозной болтовой их фиксацией к опоре. Удерживаться в опущенном состоянии телескопическая лестница может как покупными коленчатыми рычагами, так и обычными тросиками. Для крышки люка, кроме подвесов, понадобятся пружины, которые, помимо удержания ее в закрытом положении, позволят поднимать ее без особых усилий. Впрочем, такими пружинами можно снабдить и верхние выдвижные секции лестницы (для подобной операции используются даже блоки, о которых речь пойдет дальше).

Раздвижная секционная конструкция для доступа на чердак

Многие считают, что выдвижная телескопическая лестница на чердак идентична раздвижной модели, однако разница между ними довольно существенная при изготовлении своими руками. Если в первом варианте секции длиной в отрезок стойки между двумя перекладинами выдвигаются одна из другой, то во втором случае они состоят из 5-6 ступеней и скользят одна вдоль другой по внешним направляющим.

Раздвижная секционная конструкция

Иными словами, телескопическая конструкция более компактна, но раздвижную проще сделать самостоятельно. Ведь легче собрать секции, движущиеся по салазкам, чем подбирать отрезки труб разного диаметра, не говоря уже о фиксации этих отрезков, чтобы они не распадались при выдвигании. Что касается сборки раздвижных лестниц, они могут быть разными. Наиболее простой вариант – все секции одинакового размера и уложены одна поверх другой, с соединением на салазках с роликами.

Другой тип – нижние секции уже верхних и располагаются одна внутри другой, по принципу пожарной лестницы. В этом случае опоры верхнего колена должны быть шире нижнего, чтобы секция легко умещалась поверх перекладин, салазки же располагаются с внутренней стороны стоек, а ролики – с внешней. У такой модели самое верхнее колено, независимо от типа конструкции, должно быть жестко зафиксировано на крышке люка, снабженной прочными подвесами и пружинами.

Ножничная чердачная лестница – передовые технологии

Данный вариант, пожалуй, самый интересный, поскольку дает возможность подниматься в подкровельные помещения по полноценным плоским ступеням достаточной ширины, чтобы комфортно поставить подошву ноги. При этом складывается лестница так же компактно, как и телескопическая. У данной конструкции есть одно неоспоримое преимущество: если приделать пружину хоть к одной секции, подтягивая ее вверх, в люк, натяжной элемент будет складывать все колена, являющиеся взаимосвязанными рычагами.

Вся конструкция напоминает несколько десятков ножниц, которые попарно шарнирно соединены кольцами и кончиками ножей между собой. Ступени всегда монтируются в точках пересечения металлических полос, там, где у ножниц находится винтик. При этом они жестко фиксируются по отношению к осям, которые имеют ограничение вращения. Изготовить такие чердачные лестницы своими руками не сложно, нужно лишь иметь в наличии для 25 ступенек 100 металлических полос, предпочтительно из прочной нержавеющей стали.

Ножничная чердачная лестница

Каждые 2 полосы соединяются болтом точно по центру, а потом получившиеся элементы в форме буквы Х подвижно крепятся между собой с помощью коротких втулок. Ступеньки устанавливаются на перекрестиях. При этом, чтобы они не раскачивались, нужно либо провесить их чуть ниже на уголках, либо сделать ограничивающие выступы на противоположных металлических полосах.

Внимание – складывая ножничные секции, будьте осторожны, чтобы между планками не зажало пальцы.

Откидная лестница, закрепленная на стене

Здесь возможны 2 пути, как сделать лестницу на чердак. В самом начале мы упоминали о том, что двухсекционные раскладные лестницы непрактичны, если люк имеет небольшие размеры. Однако такую модель можно закрепить на стене, если проем располагается у края перекрытия. В этом случае делаем 2 секции, короткую и длинную, причем вторую закрепляем под самый люк, петлями на толстый брус, приделанный в верхней точке стены. Второе колено делается длиннее оставшегося расстояния до пола, и на петлях прикручивается понизу балок первого, так, чтобы в сложенном положении было между стеной и длинной секцией.

Другая откидная чердачная лестница своими руками делается на наклонных тетивах с полноценными ступенями вместо перекладин. Одна доска жестко фиксируется на стене, о чем мы уже упоминали выше. К ней прикручиваются петли для монтажа подвижных проступей, к которым, в свою очередь, также на петлях, крепим вторую тетиву, можно даже с перилами на стержневых балясинах. В верхней части, под проемом, делаем упор для опускающейся доски-тетивы. Чтобы вся конструкция держалась в откинутом вверх положении, ее нужно цеплять крючком к специально приделанной на стену металлической петле.

remoskop.ru

обзор готовых вариантов, изготовление своими руками

Если у вас лестница на чердак вписывается в интерьер помещения или даже является его важным элементом, то для вас эта статья будет носить скорее ознакомительный характер. Но большинство людей не может себе позволить лишние квадратные метры для такого сооружения, даже если его конструкция занимает минимум площади.

Для таких случаев и было придумано изящное и практичное решение: соединить лестницу с люком на чердак. Такая ее конструкция вообще не занимает места в помещении и довольно изящно вписывается в потолок.

Рассмотрим некоторые варианты исполнения складных чердачных лестниц с люком.

Fakro, Oman, Minka, стандартные размеры

Лестницы именно этих фирм наиболее широко представлены на российском рынке, имеют хорошую репутацию и не один год верой и правдой служат своим обладателям.

Конструктивно однотипные экземпляры этих фирм не сильно отличаются друг от друга. А типов всего три:

  • раскладные;
  • выдвижные;
  • ножничные.

Основные различия состоят в материале исполнения: дерево или металл, форме, конструкции и размерах элементов, креплениях и видах отделки. Размеры чердачных лестниц с люком бывают разными, но стандартными , будут следующие: 120 x 60 см, 120 x 70 см, 140 x 70 см, 140 x 70 см.

Принцип их работы доходчиво показан на видео.

Монтаж чердачной лестницы с люком

Существуют некоторые общие моменты для монтажа чердачных лестниц с люком всех фирм производителей. Прежде всего:

  • чем тяжелее лестница – тем больше точек крепления нужно предусмотреть;
  • вырезать место для ее установки в перекрытии нужно с небольшим зазором для короба и расклинивать его во время монтажа;
  • монтаж производить с помощником и не становиться на лестницу до ввинчивания всех саморезов крепления короба;
  • перерезанные балки перекрытия укреплять поперечными перемычками такого же сечения.

Некоторые производители предусматривают закрепление короба по верхнему уровню чердачного перекрытия.

В этом случае вы можете позиционировать короб на любой высоте относительно его балок. Во всех остальных случаях необходимо к потолку по углам проема прикрутить под углом 45° опорные бруски, на которые и устанавливать короб перед расклиниванием и крепежом. Также, выбрав подставочные бруски одинаковой толщины, вы сможете приподнять его относительно уровня потолка.

Только прикрепив переднюю и заднюю часть короба двумя парами саморезов, следует открутить монтажные опорные бруски по углам. Лестницу нужно разложить и откорректировать длину тетив, отпилив лишнее и, при необходимости, переставить нижнюю ступеньку. Последнее не придется делать с выдвижными и ножничными лестницами.

Только после подгонки и проверки функционирования лестницы, вынимаются распорные клинья, и производится крепление боковых стенок. После окончательного закрепления чердачной лестницы с люком по ней можно передвигаться.

Как правило, щель между коробом и перекрытием закрывается наличником и конопатится минеральной ватой, или запенивается монтажной пеной.

Описанный способ монтажа касается деревянных перекрытий. Железобетонные панели-пустотки прорезать нельзя – они утратят свою несущую способность, поэтому в этом случае следует делать специальную опорную конструкцию, расчет которой лучше поручить профессионалам, но при этом в значительной мере нивелируется смысл установки лестницы с люком.

Особенности и различия конструктивных элементов чердачных лестниц

У разных производителей некоторые элементы, выполняющие одинаковые функции, конструктивно отличаются друг от друга, что не очень влияет на работоспособность лестницы.

Чего нельзя сказать о цене. На наш взгляд, сложность узлов, а соответственно и удорожание изделия, не всегда компенсируется надежностью и удобством эксплуатации. Ведь функционально и простая пружина и системы противовесов делают одну и ту же работу, а обилие сложных конструкций порой снижает долговечность лестницы, и уж точно требует дополнительного обслуживания. Вот пример простых лестниц:

Деревянной;

— Алюминиевой.

Чем проще будет ваша лестница на чердак с люком, тем меньше за ней будет ухода, а об изысканности абсолютно утилитарной вещи, которая 99% времени всего своего существования будет пребывать в сложенном, а значит скрытом от глаз, положении, серьезно думать не следует. Но это наше субъективное мнение. Сомневаться же в надежности изделий упомянутых нами производителей у нас нет причин.

Чердачная лестница с люком своими руками, чертежи

Большинство раскладывающихся стандартных чердачных лестниц имеют схожую конструкцию:

И повторить ее в домашних условиях не составляет особого труда для опытного домашнего мастера. Но тезис о простоте, являющейся залогом надежности, мы расшифруем, прокомментировав и дополнив несколькими чертежами, видео об изготовлении чердачной лестницы своими руками.

Прежде всего, об общих подходах.

1. Почти всегда, чердак с такой лестницей – холодный, т.к. теплый чердак – это мансарда и на нее нужно делать совсем другую лестницу. Значит, использовать в качестве крышки люка фанерку – как минимум не правильно с точки зрения экономии тепла. Поэтому мы рекомендуем сделать ее утепленной, тем более что толщина самой крышки не играет абсолютно никакой роли с точки зрения конструктива лестницы.

2. Если вы не хотите делать толстой крышку люка, утеплите, хоть примитивно, сторону тонкой крышки, обращенную в помещение, а способов – масса.

3. Поскольку люк на чердак – та же дверь, только расположенная не в стене, а в перекрытии, то вам ничто не помешает сделать ее, как и обычную дверь в коробе с четвертью. При этом не будет щели, как в большинстве фабричных чердачных лестниц. И на эту четверть также можно будет наклеить дверной утеплитель, обеспечив еще лучшую теплоизоляцию данного лаза.

4. Металлические ограничители угла открывания крышки люка с успехом заменят капроновые канатики типа альпинистских или буксировочные стропы. И те, и другие зачастую продаются в погонаже и вариантов их крепления – тоже не один. Вопрос общего веса изделия ой как немаловажен.

5. Сложные поворотные узлы заменит пара-тройка мощных дверных петель, установленных на дальнем торце люка. Переживаете за надежность крепления – возьмите петли для ворот, благо и те, и другие можно скрыть.

6. В качестве компенсации веса конструкции в большинстве фабричных чердачных лестниц с люком используются пружины. В самоделке их также можно устанавливать, но газонаполненные амортизаторы (можно взять от старого автомобиля с подъемной задней дверью), на наш взгляд, еще лучше выполнят эту задачу. А еще можно сделать простую систему противовесов, отнеся их на тросиках в трубках в удобное место.

Если вы представили наши рекомендации в виде образного воплощения своей будущей лестницы на чердак, можно приступать к расчетам и изготовлению. В отличие от заводских экземпляров, вы можете: и проем сделать практически любой, и высота этажа не станет камнем преткновения.

Относительно высоты вы должны помнить, что «Н» — это размер от уровня пола в комнате до уровня пола на чердаке. В противном случае вы не сможете правильно рассчитать высоту ступеней, и пользоваться такой лестницей будет неудобно.

Угол наклона чердачной лестницы не обязательно должен быть таким, как на чертеже, но слишком пологая лестница будет нуждаться в более толстых тетивах, со всеми вытекающими из этого последствиями, а более крутая – не удобна в пользовании. Низ тетивы нужно будет подрезать под таким же углом, под каким планируете позиционировать лестницу в разложенном виде.

Расстояние до первой ступени, между ними, и от последней ступени до пола чердака желательно сделать одинаковым и в пределах 300 мм, плюс-минус 50 мм.

Варить элементы поворотного кронштейна простой складной деревянной лестницы – глупость, т.к. их куда легче выгнуть в тисках, обеспечив взаимное позиционирование с прямым элементом ничуть не хуже. См. размеры крепежных элементов ниже.

Саму лестницу можно делать и из дерева, и из металла (алюминия), но в домашних условиях наиболее рациональным будет первое. В зависимости от ее ширины выбирайте толщину сходней с небольшим запасом прочности, не используйте для такого изделия древесину с большими сухими сучками. Стяжки из резьбовых шпилек улучшат целостность и стойкость конструкции.

А ступени, вставленные в пазы, изготовленные при помощи ручного фрезера, обеспечат ее дополнительную надежность. Обязательно закрепите готовую лестницу при помощи уголков на расстоянии 50 мм от внутренней поверхности люка, чтобы носок ноги не упирался в него, а на ступеньку становилась самая широкая часть ступни – так будет удобнее ступать.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Чердачная лестница с люком своими руками – как ее проще сделать

Главная » Строительство » Чердачная лестница с люком своими руками – как ее проще сделать

Виды лестниц для доступа на чердак

Для сообщения между этажами всегда использовались лестницы, не является исключением и последний, самый верхний уровень – чердак или мансарда. Подъем в подкровельные помещения можно включить в единый маршевый комплекс, то есть расположенное ниже перекрытие будет служить площадкой для следующего лестничного пролета. Но на чердак доступ можно организовать двумя способами – через дверь с небольшой площадки, куда можно подняться по ступеням с жилого этажа, или через люк, непосредственно на верхнее перекрытие.

Единый маршевый комплекс для подъема в подкровельное помещение

Теперь же поговорим о самой конструкции лестничного пролета. Она может быть стационарной со ступенями, либо опускающейся непосредственно в люк, будучи закрепленной на его крышке. Второй вариант является более компактным, но сложнее в исполнении, первый же требует значительной площади, даже для винтового марша. Отдельно стоит упомянуть откидную лестницу с перекладинами, которая закрепляется на стене, когда не нужна. Наиболее практичными выглядят именно подвижные модели: откидная, телескопическая, раздвижная и ножничная.

Часто в поисках информации об откидных моделях вы можете найти упоминание о секционных, шарнирных, складных лестницах. Все это разные варианты одного и того же типа – откидного, поскольку именно таков принцип действия конструкции. Не путаем секционные откидные модели с пролетами такого же типа, но с тетивами в качестве основы. Последние представляют собой обычные ступени, закрепленные на полого расположенных брусьях, которые и называются тетивами, один из которых жестко зафиксирован на стене, а второй поднимается на шарнирах ступеней.

Откидная лестница – особенности конструкции

Для начала давайте рассмотрим складные модели, которые изготавливаются как из металла (алюминий, нержавеющая сталь), так и из дерева в сочетании со стальными деталями. Независимо от высоты потолка, даже если до него можно дотянуться рукой, раскладная лестница на чердак всегда будет состоять минимум из 3 секций, как покупная, так и сделанная своими руками, чертежи редко в этом отношении отличаются.

Дело в том, что опоры нижней секции должны обязательно упираться в пол, и если сделать только 2 длинных колена, чердачный люк придется сильно вытянуть в длину. Это, в свою очередь, отнимет часть полезного чердачного пространства. При расчете длины лестницы следует учитывать ее наклон к полу, строго вертикально она никогда не устанавливается. Соответственно, крышка должна откидываться вниз не под прямым, а под острым углом около 70-75 градусов. При этом шарнир между двумя верхними секциями становится центром дуги, которую описывает раскладывающееся колено, в связи с чем люк должен быть такой, чтобы нижняя часть второй секции не задевала его край.

Откидная лестница с люком

Линия между опорами, упирающимися в пол, находится на 20-30 сантиметров дальше кромки чердачного проема, что обеспечивает достаточно комфортный угол положения лестницы. Последний фактор справедлив также к телескопическим или ножничным конструкциям. Самая верхняя секция раскладной модели обычно закрепляется непосредственно на крышке люка, чтобы открытие его одновременно начало подачу сложенных секций вниз.

Следовательно, удерживающие створку подвесы должны быть достаточно прочными, их лучше всего выбирать из расчета нагрузки в 150 килограммов. Чердачная лестница своими руками должна быть сделана с большим запасом прочности, если она будет активно эксплуатироваться при частых посещениях чердака, лучше всего – из металла. Исключением могут быть ступени, их можно выполнить из дерева, чтобы не слишком утяжелять конструкцию. Секции соединяются обычными неразъемными шарнирными или рычажными петлями.

Телескопическая чердачная лестница – купить или сделать самостоятельно?

Выдвижные секции телескопического типа представляются весьма сложным устройством для изготовления в домашних условиях, и многие покупают готовые вместе с чердачным люком. Однако можно обойтись приобретением только выдвижной лестницы, которая часто встречается в строительных магазинах рядом с инструментами. Ее отличительная черта – алюминиевые секции и пластиковые элементы для крепежа перекладин.

Монтируется такая лестница на чердак своими руками на люк, самой тонкой частью над петлями откидывающейся вниз крышки. На последнюю жестко закрепить не получится вследствие того, что телескопические колена довольно короткие, и фиксация хотя бы одного, помимо верхнего, будет мешать лестнице выдвигаться.

Телескопические колена

Перед тем, как сделать и установить такую чердачную лестницу своими руками, нужно тщательно замерить расстояние от пола до потолка верхнего жилого этажа. Если полностью раздвинутые колена будут слишком длинными даже при наклонном положении конструкции, 1-2 верхние секции можно жестко закрепить на люк в полувыдвинутом или сложенном положении. Хуже, если опоры лестницы не достают до пола, в этом случае придется крепить ее на опускающиеся подвесы без монтажа к кромке проема люка, крышка которого будет удерживаться отдельными рычагами.

При самостоятельной сборке механизма для спускания всей конструкции вниз, подвесы лучше закреплять на лестничных стойках при помощи стальных хомутов, возможно, со сквозной болтовой их фиксацией к опоре. Удерживаться в опущенном состоянии телескопическая лестница может как покупными коленчатыми рычагами, так и обычными тросиками. Для крышки люка, кроме подвесов, понадобятся пружины, которые, помимо удержания ее в закрытом положении, позволят поднимать ее без особых усилий. Впрочем, такими пружинами можно снабдить и верхние выдвижные секции лестницы (для подобной операции используются даже блоки, о которых речь пойдет дальше).

Раздвижная секционная конструкция для доступа на чердак

Многие считают, что выдвижная телескопическая лестница на чердак идентична раздвижной модели, однако разница между ними довольно существенная при изготовлении своими руками. Если в первом варианте секции длиной в отрезок стойки между двумя перекладинами выдвигаются одна из другой, то во втором случае они состоят из 5-6 ступеней и скользят одна вдоль другой по внешним направляющим.

Раздвижная секционная конструкция

Иными словами, телескопическая конструкция более компактна, но раздвижную проще сделать самостоятельно. Ведь легче собрать секции, движущиеся по салазкам, чем подбирать отрезки труб разного диаметра, не говоря уже о фиксации этих отрезков, чтобы они не распадались при выдвигании. Что касается сборки раздвижных лестниц, они могут быть разными. Наиболее простой вариант – все секции одинакового размера и уложены одна поверх другой, с соединением на салазках с роликами.

Другой тип – нижние секции уже верхних и располагаются одна внутри другой, по принципу пожарной лестницы. В этом случае опоры верхнего колена должны быть шире нижнего, чтобы секция легко умещалась поверх перекладин, салазки же располагаются с внутренней стороны стоек, а ролики – с внешней. У такой модели самое верхнее колено, независимо от типа конструкции, должно быть жестко зафиксировано на крышке люка, снабженной прочными подвесами и пружинами.

Ножничная чердачная лестница – передовые технологии

Данный вариант, пожалуй, самый интересный, поскольку дает возможность подниматься в подкровельные помещения по полноценным плоским ступеням достаточной ширины, чтобы комфортно поставить подошву ноги. При этом складывается лестница так же компактно, как и телескопическая. У данной конструкции есть одно неоспоримое преимущество: если приделать пружину хоть к одной секции, подтягивая ее вверх, в люк, натяжной элемент будет складывать все колена, являющиеся взаимосвязанными рычагами.

Вся конструкция напоминает несколько десятков ножниц, которые попарно шарнирно соединены кольцами и кончиками ножей между собой. Ступени всегда монтируются в точках пересечения металлических полос, там, где у ножниц находится винтик. При этом они жестко фиксируются по отношению к осям, которые имеют ограничение вращения. Изготовить такие чердачные лестницы своими руками не сложно, нужно лишь иметь в наличии для 25 ступенек 100 металлических полос, предпочтительно из прочной нержавеющей стали.

Ножничная чердачная лестница

Каждые 2 полосы соединяются болтом точно по центру, а потом получившиеся элементы в форме буквы Х подвижно крепятся между собой с помощью коротких втулок. Ступеньки устанавливаются на перекрестиях. При этом, чтобы они не раскачивались, нужно либо провесить их чуть ниже на уголках, либо сделать ограничивающие выступы на противоположных металлических полосах.

Внимание – складывая ножничные секции, будьте осторожны, чтобы между планками не зажало пальцы.

Откидная лестница, закрепленная на стене

Здесь возможны 2 пути, как сделать лестницу на чердак. В самом начале мы упоминали о том, что двухсекционные раскладные лестницы непрактичны, если люк имеет небольшие размеры. Однако такую модель можно закрепить на стене, если проем располагается у края перекрытия. В этом случае делаем 2 секции, короткую и длинную, причем вторую закрепляем под самый люк, петлями на толстый брус, приделанный в верхней точке стены. Второе колено делается длиннее оставшегося расстояния до пола, и на петлях прикручивается понизу балок первого, так, чтобы в сложенном положении было между стеной и длинной секцией.

Другая откидная чердачная лестница своими руками делается на наклонных тетивах с полноценными ступенями вместо перекладин. Одна доска жестко фиксируется на стене, о чем мы уже упоминали выше. К ней прикручиваются петли для монтажа подвижных проступей, к которым, в свою очередь, также на петлях, крепим вторую тетиву, можно даже с перилами на стержневых балясинах. В верхней части, под проемом, делаем упор для опускающейся доски-тетивы. Чтобы вся конструкция держалась в откинутом вверх положении, ее нужно цеплять крючком к специально приделанной на стену металлической петле.

Источник

(Visited 1 272 times, 1 visits today)

Видео: Чердачная лестница с люком своими руками

proremontvideo.ru
