Черепица ондулин монтаж – что важно знать при установке

Почему монтаж ондулина проще чем натуральной черепицы

Прежде чем приобрести кровельные материалы, следует внимательно изучить технологию монтажа и объективно оценить свои возможности. Часто оказывается так, что монтаж понравившейся кровли слишком сложен, требует специальной квалификации и отнимает много времени. Так например, укладка натуральной черепицы без профессиональных навыков невозможна, а монтаж ондулина по силам неискушенному городскому жителю.

Рассмотрим основные различия технологии укладки натуральной черепицы и битумных листов Ондулин:

1. Монтаж ондулина и натуральной черепицы производится на основу из брусьев или досок. При уклоне крыши менее 10 градусов кровля Ондулин настилается на сплошную обрешетку.

Натуральная черепица монтируется только на разреженную основу, это обусловлено наличием выступа для крепления на внутренней стороне плитки.

2. Кровля Ондулин может использоваться при углах от 5 до 90 градусов.

Натуральная черепица монтируется при уклоне более 22 градусов (минимально допустимый угол зависит от типа черепицы и регламентируется Сводом Правил СП 17.13330.2011 СНиП II-26-76 «Кровли»). В случаях, когда инструкция по монтажу допускает укладку натуральной черепицы при углах менее 22 градусов, устраивается т.н. «нижняя кровля», например, из наплавляемых материалов.



3. Расстояние между брусьями обрешетки под ондулин указано в инструкции по монтажу и не требует специальных расчетов:

- при уклоне от 10 до 115 градусов межосевое расстояние между решетинами равно 45 см;

- при уклоне более 15 градусов межосевое расстояние между решетинами равно 61 см.

Обрешетка под натуральную черепицу рассчитывается для каждого ската отдельно: определяется расстояние между первыми решетинами, шаг основной обрешетки и, при необходимости, вносятся корректировки по каждому торцу ската.

4. Кровля Ондулин - самое легкое из существующих покрытий. Вес битумных листов равен:

- Ондулин Смарт - 6,3 кг;

- Ондулин DiY - 5 кг;

- Ондулин Компакт - 2,5 кг.

Подача на крышу и укладка ондулина не требуют применения грузоподъемных механизмов. Кровельные материалы складируются на чердаке или подаются с лестницы.

Натуральная черепица - самый тяжелый кровельный материал - вес 1 кв. м кровли достигает 60 кг. Перед укладкой натуральная черепица подается на крышу и раскладывается по всей площади ската. Следует отметить, что вес кровельного материала для крыши площадью 100 кв. м составляет 5,5- 6,0 т, и работа по его перемещению требует больших усилий.

5. Укладка ондулина ведется горизонтальными рядами, начиная от карниза крыши. Чтобы избежать чрезмерного утолщения кровли на стыках листов, смежные ряды монтируются со смещением относительно друг друга на 1/2 листа.

Монтаж натуральной черепицы выполняется в несколько этапов:

- укладываются по одному ряду у карниза и конька. Черепица в рядах равномерно распределяется, после чего выполняется вертикальная разметка ската;

- монтируется черепица на торцах крыши;

- выполняется монтаж оставшейся черепицы.

Плитки черепицы, уложенные по периметру ската, вокруг кровельных окон и дымоходов, крепятся с помощью саморезов и специальных кляммеров. Для этого намеченные отверстия рассверливаются сверлом по бетону. В регионах с тяжелыми климатическими условиями необходимо крепить 100% черепицы.

6. Раскрой и подгонка листов ондулина выполняется ручной ножовкой по дереву и строительным ножом. Допускается использование простого электрического инструмента.

Для механической обработки натуральной черепицы необходим инструмент для резки камня.

Выводы:

- кровля Ондулин монтируется проще, чем натуральная черепица;

- для монтажа натуральной черепицы необходимы профессиональные навыки и наличие специального инструмента.



www.onduline.ru

Особенности устройства ендовы при монтаже гибкой черепицы Ондулин

Традиционная кровля Ондулин и гибкая черепица Ондулин  имеют много общего: свойства этих материалов, основные принципы монтажа, и даже цвета, ставшие классическими, одинаковы. Но, тем не менее, существуют и отличия. Например, устройство ендовы и технология укладки в ней гибкой черепицы.

Подготовка и гидроизоляция основы

Ендовы являются самым нагруженным узлом кровли и нуждаются в усилении. В этом случае основа под гибкую черепицу, как и обрешетка под ондулин, должна иметь необходимый запас прочности.

Гидроизоляция ендовы при монтаже гибкой черепицы выполняется в следующем порядке:

- подкладочный слой в ендове монтируется всегда, независимо от наличия на скатах сплошного гидроизоляционного ковра;

- полотнище подкладочного материала шириной 100 см настилается вдоль ендовы так, чтобы нахлесты на скаты составляли 50 см, после чего крепится к основанию кровли. Края полотнища фиксируются гвоздями, которые вбиваются с шагом 10 см на расстоянии 3-5 см от кромки полотнища;

- в средней части полотнища (60 см) использование гвоздей недопустимо, поэтому в этой зоне гидроизоляция крепится с помощью специальной мастики: состав наносится двумя сплошными полосами толщиной около 1 мм по обе стороны оси ендовы.

Разметка основания ендовы

Монтаж черепицы начинается с более пологого или более короткого ската.

На смежном скате от оси ендовы откладывается 30 см и проводится линия. Она является границей для гибкой черепицы первого ската.

Монтаж гибкой черепицы

Монтаж гибкой черепицы в ендове и на скатах осуществляется одновременно и начинается с первого от карниза ряда.

1. Крайний элемент черепицы с более пологого (более короткого) ската должен заходить в ендову и перехлестывать через ее ось не менее чем на 30 см. Излишек обрезается по линии, нанесенной на основу в процессе подготовки.

Крепление элементов в ендове можно выполнить двумя способами:

- с помощью специальной битумной мастики;

- методом наплавления на основу с помощью строительного фена.

Операция повторяется до тех пор, пока первый скат не будет укрыт черепицей полностью.

2. Перед началом монтажа покрытия на втором скате выполняется дополнительная разметка: на расстоянии 10 см от оси ендовы на уже уложенную черепицу наносится еще одна линия - граница подрезки. По ней будут выравниваться элементы черепицы, монтируемые на второй скат.

Укладка черепицы начинается с первого от карниза ряда. Крайний элемент второго ската настилается на уже смонтированное покрытие и подрезается по нанесенной границе.

От прилегающей к границе стороны черепицы под углом 60 градусов отрезается верхняя часть (треугольник размером 3 см х 5 см).

Крепление черепицы в ендове осуществляется либо специальной мастикой, либо наплавлением с помощью строительного фена.

Операция повторяется до тех пор, пока второй скат не будет укрыт черепицей полностью.

Чтобы во время подрезки и выравнивания листов не повредить гидроизоляционную основу и нижележащую черепицу, необходимо соблюдать осторожность.





www.onduline.ru

Ондулин черепица инструкция по монтажу видео. Монтаж черепицы ондулин: пошаговый обзор технологии работ


Монтаж черепицы ондулин: пошаговый обзор технологии работ

Когда нужно покрыть крышу беседки, мастерской, или дома с не самыми крепкими стенами, предпочтение отдают легким кровельным покрытиям. Это битумная черепица, профнастил и так называемый еврошифер – ондулин. На практике такое кровельное покрытие выгодно отличается от своих аналогов: не нужно мучительно составлять рисунок крыши, резать металлические листы с острыми краями, а еще еврошифер радует бесшумностью и составляет отличную конкуренцию асбестоцементному шиферу. И именно об его укладке мы и расскажем в этой статье.

И, хотя монтаж черепицы ондулин достаточно простой, для чего достаточно внимательно изучить инструкцию производителя, здесь все же есть свои тонкости и нюансы. Поэтому, если вы хотите обустроить кровлю и благополучно забыть о ней на ближайшие 5-10 лет, прислушайтесь к советам наших экспертов!

По сути то кровельное покрытие, которое сегодня называют ондулином, представляет собой битумные волнистые листы. Это пропитанные битумом органические или неорганические волокна, которые сформированы в десятиволновый лист, с сжатой многослойной структурой.

А некоторые производители покрывают битумные волнистые листы высокоплотным акрилом, который отлично защищает от ветра, дождя и ультрафиолета. Поверхностная структура становится настолько гладкой, что грязь, которая оседает на кровле, легко удаляется дождем и не оставляет и следа.

Вот почему вся особенность ондулина кроется в его составе. В основе – натуральная целлюлоза (по-народному – картон), с добавлением минеральных гранул для жесткости, смола, битумные примеси и натуральные красители.

В заводских условиях целлюлоза пропитывается битумом с добавками при высокой температуре, после чего вся масса вкладывается в специальный агрегат, где ей уже механическим давлением придают аккуратную волнистую форму. Вот и все! Готовый кровельный материал получается легким, удобным и легко режется обычной ножовкой (в отличие от металлочерепицы, для которой нужна дисковая пила).

Ондулин совершенно не похож ни на одно кровельное покрытие. Вот почему, при кажущейся простоте монтажа, так легко наделать ошибок и испортить этот красивый материал. А чтобы избежать их, давайте сначала изучим особенности еврошифера и что с ним конкретно можно проворачивать.

Независимо от производителя, такая кровля выглядит так:

Здесь, еще на этапе проектирования, определитесь с кровельным пирогом. Под ондулином можно делать как холодную кровлю с чердаком, так и теплую, для будущей мансарды. То, что ондулин якобы плавится и распространяет неприятный битумный запах в жару – неправда, если мы говорим о фирменном материале.

Конечно, продукция кустарного производства без опознавательных знаков и не такое может делать. И когда еврошифер просто не предназначен для жаркого солнечного климата, как Gutta, у которого под лучами солнца даже проступают битумные пятна. А потому подумайте о безопасности крыши вашего дома.

Также в процессе монтажа нужно будет правильно организовать вентиляцию такой крыши. Мы подготовили для вас иллюстрацию, чтобы вы могли легко разобраться с этими понятиями:

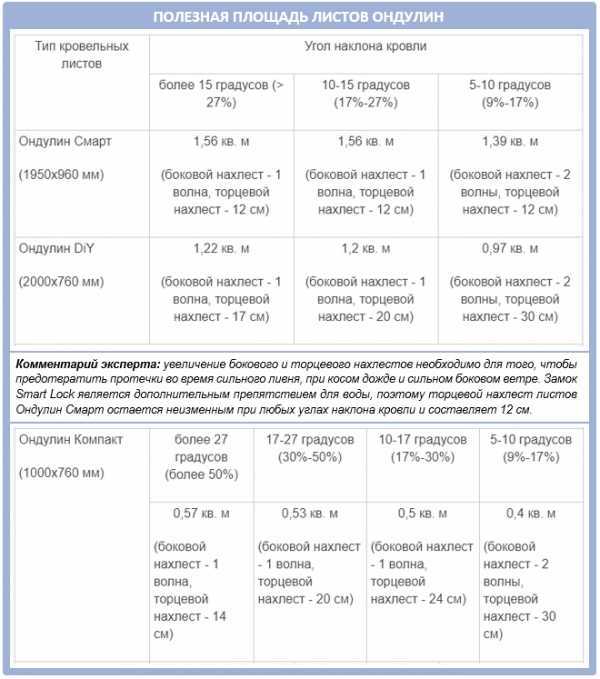

Рассчитать количество листов ондулин для скатов кровли не сложно, главное знать их полезную площадь. Так, как мы уже говорили, Ондулин представлен в трех вариантах, и у каждого из них своя конструкция, габариты и полезная площадь. например, у Ондулин DIY меньше волн, а у Смарт есть дополнительный «умный» замок Smart Lock, а листы Ондулин Компакт небольшие размеры.

Конкретно полезной площадью считается площадь листа без учета торцевых и боковых нахлестов. Как раз на нее нужно делить площадь скатов, и выйдет точное количество листов. Но помните, что нахлест напрямую зависит от угла наклона крыши, и чем он больше, тем меньше нахлест, и наоборот.

Так, при больших углах наклона ондулин принято монтировать с боковым нахлестом в волну, а при небольшом угле нахлест делают в две волны. С другой стороны, чем больше уклон кровли, тем больше торцевой нахлест, ведь это необходимо для предотвращения протечек во время ливня, косом дожде, сильном ветре и луж из талой воды.

В народе ондулином называют любую волнистую битумную черепицу, для удобства. А ведь производителей такого кровельного покрытия не так уж и мало, и на вид их продукция практически не отличается. А вот размерами листов, полезной площадью, весом и особенностями крепления – да:

ep2nnov.ru

В чем принципиальная разница монтажа обрешетки для Ондулин DiY и натуральной черепицы

Функционально обрешетка под ондулин не отличается от обрешетки под натуральную черепицу, однако конструктивные особенности кровельных материалов отражаются на принципах расчета и устройстве некоторых узлов. Отличия правил монтажа обрешетки под ондулин и натуральную черепицу рассмотрим на примере кровли Ондулин DiY и популярной модели черепицы с ассиметричной волной.

Размер листа Ондулин DiY - 0,75х2 м, вес 1 кв. метра кровли около 4,3 кг.

Размер плитки черепицы 0,33х0,42 м, вес - 4,5 кг. Расход черепицы зависит от уклона кровли и составляет 10-11 шт./кв. м. Вес 1 кв. метра кровли из натуральной черепицы составляет 45,0-49,5 кг/кв. м.

Рекомендуемые размеры пиломатериалов

1. Тип обрешетки под ондулин зависит от уклона кровли. При углах от 5 до 10 градусов она должна быть сплошной. При большем уклоне монтируется разреженная обрешетка с шагом 45 см (угол 10-15 градусов) или 61 см (угол более 15 градусов).

Сплошная обрешетка может изготавливаться из обрезной или шпунтованной доски толщиной 25 мм, фанеры или ориентированно-стружечных плит. Разреженная обрешетка под ондулин изготавливается из бруса сечением 50х50 мм.

2. Натуральная черепица используется при уклонах более 10 градусов и монтируется только на разреженную обрешетку. При углах от 10 до 22 градусов брусья укладываются с шагом 31,2-32,0 см, при углах 22-30 градусов шаг составляет 31,2-33,5 см, при углах 30 и более градусов шаг брусьев составляет 31,2-34,5 см.

Сечение брусьев обрешетки зависит от межстропильного расстояния. Рекомендуемые размеры:

- шаг стропил до 75 см - 30х50 мм;

- шаг стропил до 90 см - 40х50 мм;

- шаг стропил до 110 см - 40х60 мм или 50х50 мм.

Согласно СНиП 3.04.01-87 «Изоляционные и отделочные покрытия» при измерении 2-х метровой рейкой отклонения поверхности обрешетки для натуральной черепицы не должны превышать ± 5 мм.

Правила монтажа обрешетки

1. Обрешетка для кровли Ондулин DiY имеет постоянный шаг по всей плоскости крыши. На хребтах и в ендовах независимо от уклона крыши монтируется сплошная обрешетка.

Монтаж решетин ведется от карниза к коньку. Для облегчения работы используются шаблоны шага обрешетки.

2. Перед началом монтажа обрешетки под натуральную черепицу необходимо убедиться, что точки пересечения стропил (контробрешетки) находятся на одной линии и совпадают с линией пересечения плоскостей скатов. При нарушении этого требования точный расчет шага обрешетки будет невозможен, и конструкция конька окажется нарушенной.

Последовательность монтажа обрешетки под натуральную черепицу:

- у карниза монтируются решетины №1 и №2. Расстояние между ними измеряется по внешним граням и должно находиться в пределах 32-39 см. Это расстояние определяет величину карнизного свеса черепицы и регулируется положением бруса №2;

- у конька монтируется решетина №3. Расстояние от ее внешней грани до линии пересечения плоскостей скатов равно 3 см при углах наклона крыши до 30 градусов, и 2 см при углах более 30 градусов;

- измеряется расстояние от верхней грани решетины №2 до верхней грани решетины №3 и вычисляется шаг остальных брусьев обрешетки. Для этого следует воспользоваться таблицей:

Угол наклона кровли

> 30 град.

от 22 до 30 град.

< 20 град.

Шаг обрешетки

34,5

34,0

33,5

33,0

32,5

32,0

31,5

31,2



Пример вычисления:

  • Измеренное расстояние равно 820 см, угол наклона кровли от 22 до 30 градусов.
  • Определяется минимальный и максимальный шаг обрешетки:

- минимальный: 820 см : 33,5 = 24,5 см

- максимальный: 820 см : 32,5 = 25,2 см

  • Целое число «25» в полученном диапазоне равно количеству рядов черепицы. Точный шаг обрешетки равен: 820 см : 25 рядов = 32,8 см;

- на контробрешетку между брусьями №2 и №3 наносится разметка обрешетки, шаг 32,8 см откладывается от верхней грани бруса №2;

- расчет количества рядов черепицы и шага обрешетки выполняется для каждого ската отдельно. Расчет количества рядов и шага обрешетки для вальм выполняется аналогично прямоугольному скату.

Существуют специальные таблицы для определения среднего шага обрешетки и количества рядов черепицы, однако они не учитывают возможных нарушений геометрии ската и пользоваться ими не всегда возможно.

В случаях, когда расстояния между брусьями №2 и №3 на противоположных сторонах ската разные, вычисление шага производится для каждого торца отдельно. Полученные значения (например, 32,7 см на левом торце и 32,9 см на правом торце ската) откладываются на крайних брусьях контробрешетки, отметки соединяются между собой прямыми линиями.

Подобный способ разметки является самым точным и является предпочтительным.

Брусья обрешетки для черепицы монтируются строго по нанесенной разметке.
