Чертеж навес – Конструкция навеса из профильной трубы своими руками

Чертеж односкатного навеса из деревянного бруса своими руками

Этот чертеж деревянного навеса из бруса с одним скатом наглядно показывает все особенности крепежа брусьев между собой. На схеме видно, что навес выполнен без стропильной системы, что намного снизит затраты. Это скорее бюджетный вариант. Кровлей для такого деревянного односкатного навеса может быть профнастил или поликарбонат. Для шифера конструкцию необходимо будет укрепить стропильной системой и косыми упорами, так как шифер дает дополнительную нагрузку.

Чертеж односкатного навеса из деревянного бруса

Навес из дерева односкатный схема. Для увеличения нажмите на изображение.

Из представленного чертежа можно сделать вывод, что монтаж такого односкатного навеса из деревянного бруса особой сложности в себе не несет. Главное, что бы были выдержаны все размеры, вертикали и горизонтали. Иначе навес получится кривым и может привести к аварийной ситуации из-за не равномерного распределения нагрузки.

Несколько советов по монтажу такого навеса из бруса.

Основные опоры перед тем как устанавливать лучше всего обработать гудроном (смолой) для того, что бы избежать скорого гниения. Посмотрите видео о том, как избежать гниения столбов в земле:

В земле бурятся ямы под опоры, затем в них устанавливаются стойки навеса из деревянного бруса снизу обмотанные рубероидом или толью для гидроизоляции. Оставшееся пространство в яме забивается бутовым камнем и песком.

Видео о том, как сделать навес в один скат из бруса

Все соединения деревянного навеса выполнены шурупами по дереву при помощи шуруповерта.

Под навесом такой конструкции и размеров можно оставлять автомобиль или же обустроить место для отдыха или склада.

Простота монтажа деревянного навеса на этом чертеже не потребует особых навыков работы со сварочным аппаратом или бетономешалкой. Все достаточно просто и выполнимо в кратчайший срок.

domoustroi.ru

Чертежи козырьков. Конструкции и схемы навесов. Советы по изготовлению

Чертежи козырьков. Конструкции и схемы навесов. Советы по изготовлению и сборке конструкции.


Козырек изготавливаем из строганной деревянной доски размером 25х100 мм. По предложенным чертежам, обрезаем заготовки нужной длины и под разными углами. Сделанные детали скрепляем между собой длинными шурупами по дереву (3,5…4,0х120 мм).

Две поперечные доски крепим к стене строения при помощи анкерных болтов (10х85 мм).

Собираем конструкцию каркаса из пяти элементов. Нужным количеством элементов подбираем необходимую длину козырька.

Крепим обрешетку с равным интервалом между досками. Собранную деревянную конструкцию обработаем антисептиком по дереву нужной расцветки.

Сверху обрешетки укладываем лист поликарбоната нужного размера и крепим его.

Сверху, на лист поликарбоната крепим уголок из мягкой кровли одной плоскостью к стене строения, другой на лист. Внизу устанавливаем желоб для сбора и отвода дождевых стоков.

Кровлю можно изготовить из любого строительного кровельного материала (гибкая черепица, металлочерепица, ондулин, шифер) В зависимости от выбранного кровельного материала готовим соответствующую обрешетку.


Козырек со стойками над входной дверью дома смотри в статье "Чертеж дома"

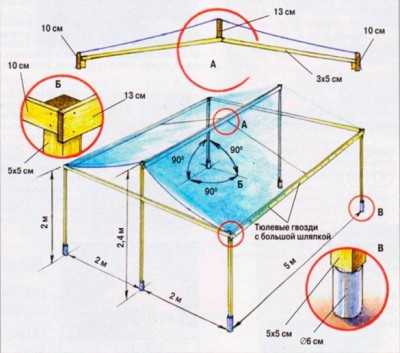

Разные схемы навесов предлагаем вашему вниманию.

Изучив материалы данной статьи, можно выбрать конструкцию навеса, или по аналогии разработать свою схему и воплотить ее в жизнь.

Заказать чертеж


Поделитесь с друзьями!

chertegnik.ru

Чертеж навеса для автомобиля: правила составления

Навесы для размещения автомобилей очень удобны не только с практичной стороны, но и очень доступны в аспекте своей низкой стоимости. Также на возведение подобного сооружения многих толкает простота конструкции, которую можно выполнить, не обладая углубленными знаниями в области строительства Тем более, чертеж навеса для автомобиля можно составить самостоятельно, главное учесть при этом все нюансы построек данного типа.

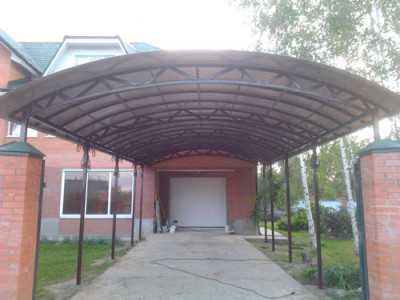

Навес для автомобиля

Правила подбора материалов

Прежде, чем браться за составление чертежа, следует тщательным образом продумать основные нюансы сооружения, а также выбрать внешний дизайн для будущей постройки.

Для начала стоит определиться с типом сооружения, которое может быть отдельно стоящим или же быть в качестве пристройки у одной из стен основного здания.

Проект навеса

Если вы выбираете вариант отдельно стоящего навеса для машины, следующим этапом будет выбор места для его размещения. Для этого стоит проанализировать не только саму поверхность территории участка, но и подобрать самое удобное для въезда автомобиля размещение.

Также обратите внимание на окружающую обстановку, то есть основное здание, дополнительные постройки, оформление двора или сада. В зависимости от того, какие материалы преобладают во внешнем дизайне окружения, стоит подбирать и материалы для строительства навеса.

Немаловажным является и дизайн самого навеса, а также форма его крыши.

Крыши навесов бывают:

  • прямыми;
  • двухскатными;
  • односкатными;
  • арочными;
  • купольными и т.д.

Определившись с основными внешними параметрами, следует приступать к составлению чертежа конструкции навеса.

Обратите внимание! Если вы не решаетесь самостоятельно браться за составление чертежа, существуют уже готовые типовые проекты навесов, которые можно эффективно использовать без опасений, что расчет материалов и параметров постройки выполнен не верно.

Как составляется чертеж

Для начала вы должны определиться с конструктивной схемой, включающей тип покрытия, количество опор  и так далее.

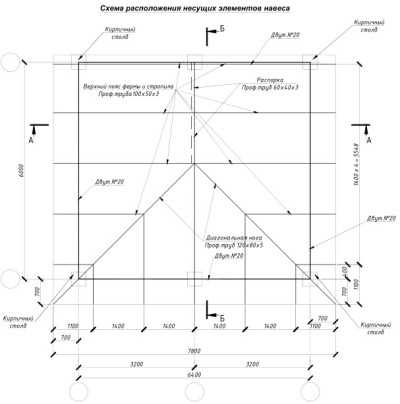

Чертеж навеса

Затем выполняются соответствующие расчеты:

  • сбор нагрузок на все детали навеса;
  • проверка и расчет фундаментного основания;
  • подбор сечения, которым будут обладать опоры;
  • подбор сечения, которыми будут обладать стеновые прогоны;
  • подсчет фермы покрытия;
  • подбор сечений для главных и побочных (если таковые предусмотрены конструкцией) балок;
  • расчет профлиста или поликарбоната.

После составления чертежа, можно более точно рассчитать стоимость строительства и в процессе возведения навеса не отвлекаться на разработку, а выполнять сооружение согласно составленному проекту и чертежам.
