Чертеж стрелки для отопления – схема изготовления, чертеж, особенности использования и отзывы

Содержание

схема изготовления, чертеж, особенности использования и отзывы

Очень многие современные люди задаются вопросами о том, каким образом ставится гидрострелка с коллектором (схема изготовления ниже). При этом даже многие профессионалы с течением времени начинают понимать, что использование специализированных гидравлических разделителей для подключения котлов является довольно эффективным средством, которое позволяет значительно поднять эффективность установленной системы отопления.

Проблемы старых технологий

Многие знают, что котлы без подключенных насосов часто напрямую подключаются к коллектору, и именно вместо такого варианта чаще всего используется такая гидрострелка с коллектором (схема изготовления ниже). Из котлов с насосами эти устройства просто-напросто вынимались, вследствие чего устанавливались на каждый отдельный отопительный контур, но на самом деле такой вариант можно использовать далеко не в любых ситуациях, так как, если на данный момент на котел пока еще остается гарантия, то в таком случае из него нельзя будет удалять насосы, а если же речь идет о чугунном котле, то в случае такого демонтажа его комплектующих при первом включении отопления могут лопнуть даже отдельные секции котла, не выдержав такой разницы температур.

Что дает эта технология

Чтобы избавиться от всего этого, сегодня используется специализированная гидрострелка с коллектором (схема изготовления представлена в статье). Данное устройство предназначается для разделения гидравлики, а если говорить более точно, разделяет котел непосредственно с остальной системой отопления. Таким образом, к примеру, гидрострелка с коллектором (схема изготовления проиллюстрирована) может предусматривать единственный насос в котле, в то время как в системе устанавливается еще несколько таких агрегатов разной мощности.

Как она работает

Устройство такого оборудования является предельно простым. На данный момент мы не будем разбирать какие-то высокотехнологичные устройства, а рассмотрим только основные варианты реализации такой технологии.

В принципе, достаточно использовать стандартный кусок трубы, из которого изготавливается гидрострелка (гидроразделитель). Расчет гидрострелки позволит вам понять, какие основные характеристики должно иметь такое устройство и какие лучше всего использовать материалы для его изготовления.

В чем ее назначение

В первую очередь проектировщики стараются исходить из того, что стрелка предназначается именно для разделения гидравлики. В преимущественном большинстве случаев производители на сегодняшний день стараются выпускать котлы, оснащенные собственными насосами, причем такие устройства являются достаточно мощными.

К примеру, есть котлы с закрытой камерой сгорания, в которых устанавливаются встроенные насосы. Мощность таких устройств может составлять примерно 300 ватт, но на самом деле ее не хватит для того, чтобы полностью продавливать систему отопления, если требуется обеспечение объекта на 1000 м2, а именно на такую среднюю площадь отопления приблизительно рассчитано такое оборудование.

В связи с этим нужно монтировать дополнительные насосы, а также использовать комбинированные системы. Именно в такой ситуации вместо помощи тот насос, который изначально используется в котле, будет просто-напросто мешать, и именно в таких случаях может использоваться гидрострелка (назначение, расчет, изготовление - об этом дальше в статье). При этом стоит отметить тот факт, что такое высокомощное оборудование в преимущественном большинстве случаев изначально поставляется с заводской гидрострелкой в комплекте или хотя бы есть довольно точная инструкция того, как нужно ее подключать.

Если брать котлы поменьше, то с ними в основном обстоит точно такая же история, но в данном случае уже придется самостоятельно изготавливать.

Куда ее устанавливают

Гидрострелка устанавливается на напольные котлы без встроенного насоса для обеспечения эффективной защиты котла от большой разницы в температурах во время первого старта отопительной системы. К примеру, при помощи данного оборудования стандартные стальные котлы могут защититься от создаваемого конденсата, в то время как чугунные устройства можно обезопасить от возможности выхода из строя отдельных секций.

Чтобы исключить такие неприятные ситуации, используется специализированная гидрострелка. Чертеж и схема котельной в данном случае играют немаловажную роль, так как в зависимости от особенностей отапливаемого объекта нужно выбирать и соответствующее оборудование. Единственное, что стоит отметить – нужно использовать также дополнительный насос для различных напольных котлов.

Пример

Изначально человек в своем доме хочет получить практически идеальную систему отопления, потратив на нее при этом разумные деньги, и в данном случае начинается все именно с котла. Для небольшого частного дома можно выбрать стандартный двухконтурный котел с закрытой камерой, который будет крепиться на стену. При этом нужно правильно понимать, что в преимущественном большинстве случаев для обеспечения нормального распределения теплоносителя в данной системе может потребоваться индивидуальное изготовление коллектора отопления гидрострелки. В такой ситуации возникает вполне стандартный вопрос: будут ли использоваться свои насосы и что нужно сделать с устройством в котле?

Вполне естественно, что многие люди в таких ситуациях предпочитают просто-напросто демонтировать насос из котла, чтобы он не портил установленную гидравлику системы, но на самом деле конструкция некоторых устройств сделана таким образом, что проделать эту процедуру вряд ли получится. Именно в таких ситуациях идеальным решением становится соединение котла гидрострелки и коллектора.

Как в такой ситуации осуществляется монтаж

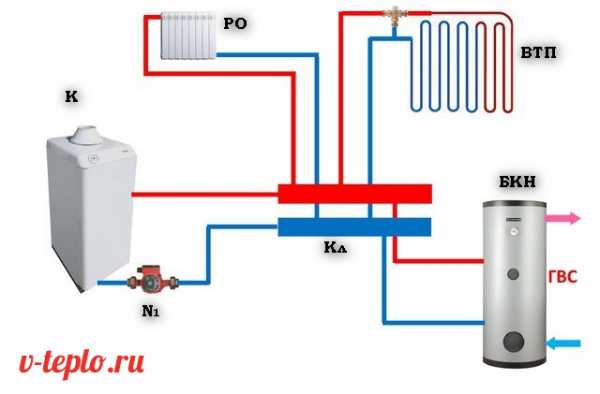

Первоначально рисуется схема распределительного коллектора. В качестве примера рассмотрим следующую ситуацию:

  • Два контура теплых полов.
  • В системе будет использоваться контур бойлера косвенного нагрева, два запасных контура для теплового насоса или отдельного электрического котла, а также контур гидрострелки, то есть 5 контуров.

В данном случае нет ничего сложного в том, как нарисовать схему коллектора – достаточно иметь хоть какое-то понимание того, как осуществляется работа такой системы.

Изготовление и расчет

Стоит отметить тот факт, что можно самостоятельно регулировать мощность, которую будет иметь ваша гидравлическая стрелка. Как расчитать мощность, нужно уже исходить непосредственно из особенностей вашего помещения и используемых устройств.

Если мощность приобретенного вами устройства вам не нужна, то в таком случае можно будет сократить резьбы в диаметре, но при этом сделать более длинную стрелку. В некоторых ситуациях общую мощность купленного оборудования целесообразно уменьшить в мощности до двух раз, так как, к примеру, устройства на 80 кВт нужны далеко не в каждом доме, и в подобных случаях вполне оптимально будет оставить оборудование с мощностью от 40 кВт.

Как ее расположить

Некоторые, кем используется схема изготовления гидрострелки своими руками, предпочитают устанавливать ее в непосредственной близости возле котла, но многие специалисты говорят о том, что неплохим вариантом является также монтаж данного устройства на коллектор, что в конечном итоге позволяет добиться законченной и гармоничной конструкции, которая будет в дальнейшем легко использоваться, проверяться и обслуживаться.

Котел при этом может монтироваться приблизительно за три метра до места монтажа стрелки, в то время как магистрали подачи и обратки котла могут монтироваться через пол, если в доме присутствует пирог напольного отопления. В остальном нет никаких принципиальных отличий того, где будет монтироваться ваша стрелка, и главное в этом случае – это установка оборудования с подходящей мощностью и обязательно в вертикальном состоянии. Если вами изготавливается гидрострелка для системы отопления (схема/расчет выше), в которой установлен котел без предохранительного клапана, то в таком случае рекомендуется приварить к верхней части устройства дюймовую резьбу для монтажа специальной группы безопасности.

В нижней части также рекомендуется приварить небольшую резьбу, чтобы обеспечить нормальный слив и заполнение стрелки. Обязательным практическим условием является врезка в систему «котел, гидрострелка и коллектор» специализированных муфт для монтажа термометров. В процессе дальнейшей эксплуатации это сможет облегчить вам жизнь, так как позволит безо всякого труда мониторить состояние системы отопления.

Как ее сделать

Если у вас есть стандартный сварочный аппарат и опыт работы с таким оборудованием, то в таком случае нет ничего сложного в том, чтобы самостоятельно сварить полноценную гидрострелку. Однако при этом нужно правильно понимать тот факт, что в процессе выполнения данной работы нужно учитывать большое количество тонкостей.

В наше время нет ничего сложного в том, чтобы найти чертеж гидрострелки, но при этом нужно правильно понимать, что все такие чертежи разные, и какого-то определенного шаблона не существует. Строение гидрострелки каждый специалист видит по-разному, но есть определенные правила, которые соблюдаются абсолютно всеми.

Сама по себе стрелка представляет собой определенную металлическую емкость, к которой привариваются патрубки, предназначенные для подключения к котлу и обеспечения подачи и обратки. Также в систему встраиваются патрубки потребителей.

Опционально можно использовать патрубки, предназначенные для автоматического воздухоотводчика в верхней части установленной стрелки. В нижней же части устанавливается патрубок для крана, чтобы обеспечить отвод различного шлама и грязи. Помимо всего прочего, в каком-нибудь месте также можно поставить патрубок для подпитки воды в систему.

Первое правило

Наиболее важное правило, которое нужно всегда соблюдать – это так называемое «правило трех диаметров», то есть диаметр установленной вами гидрострелки должен быть в три раза больше по сравнению с данным параметром у патрубков. Если вы хотите, чтобы гидроразделитель мог полноценно выполнять свои основные функции, то есть:

  • отделять из системы шлам;
  • выводить газы;
  • выравнивать гидравлическую разницу;
  • подавать подогретую воду котлу, чтобы обеспечить его большую долговечность.

Многие предпочитают экономить и изготавливать гидрострелки самостоятельно из полипропилена, но на самом деле это абсолютно неверное решение, принимаемое в основном людьми, мало понимающими особенности работы такого оборудования.

Именно по этой причине стоит использовать только полноценные металлические трубы, которые позволяют полностью реализовать потенциал такой технологии и будут действительно эффективно себя показывать на протяжении всего срока эксплуатации такой системы.

fb.ru

Гидрострелка чертеж и схема котельной

Чертеж Гидрострелки довольно прост.

Если есть сварочный аппарат и есть опыт сварки то самому сварить гидрострелку довольно  просто. Но, есть много подвохов.



Чертеж Гидрострелки можно найти в интернете, но они все разные, нет одного шаблона. Все чертежи гидрострелок отличаются. Строение Гидрострелки каждый видит по-своему, но есть одно правило, которое соблюдают все.

Гидрострелка это емкость из металла (т.е. профильная  или круглая труба), к которой приварены патрубки подключения к котлу (подача и обратка) и патрубки потребителей (подача и обратка).

Так же опционально могут быть патрубки для автоматического воздухоотводчика (или группы безопасности) на 1/2" в верхней части гидрострелки.



В нижней части патрубок на 1/2" для крана для отвода шлама и грязи.



Также где-нибудь может располагаться патрубок 1/2" для подпитки воды в систему.









Основное правило которое нужно соблюсти это правило 3-х диаметров. Т.е. диаметр гидрострелки должен быть равен 3-м диаметрам патрубков. Чтобы гидрострелка несла основные функции которые для нее предназначены:



Назначение гидрострелки:

1. Отделяет шлам из системы.

2. Выводит газы из системы.

3. Выравнивает гидравлическую разницу в системе.

4. Подает котлу подогретую воду, тем самым продлевая жизнь котлу.





Некоторые пытаются сэкономить и изготовить гидрострелку из полипроиплена своими руками. Это мнение дилетантов которые, ничего не знают о работе и назначении гидрострелки подробнее тут...





Большинство гидрострелки и коллекторы выглядят по разному так как подстраивают эти изделия под определенные проекты в котельных.



Размеры котельных обычно малы и им мало место уделяют. Котлы выбирают тоже разные в котельных тоже разные Buderus, Baxi, Rinnai и т.д.



Размеры и строения коттеджей тоже разные 2-х, 3-х этажные, с бассейном и без. С теплым полом и без. С баней и другими постройками.



Поэтому чертеж гидрострелки выглядит везде по разному. И чертеж делают сразу с коллекторами отопления.

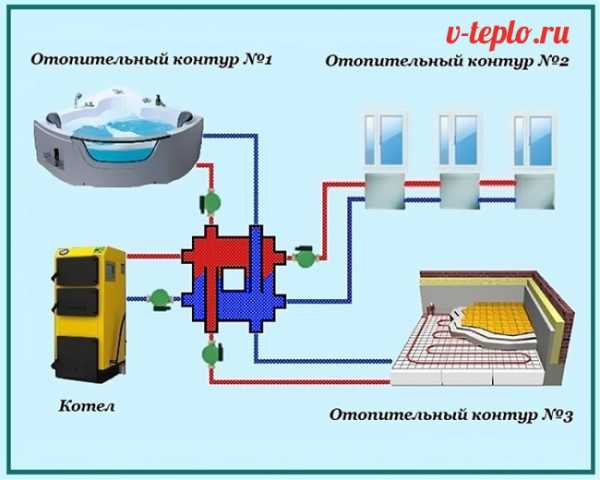

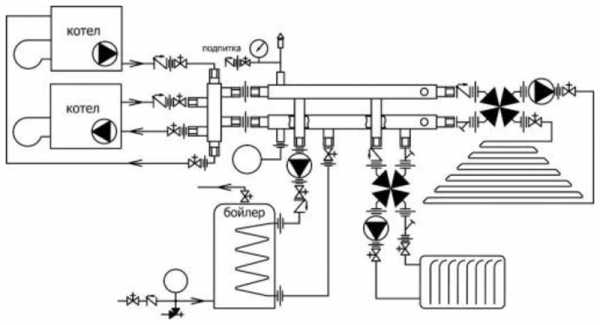

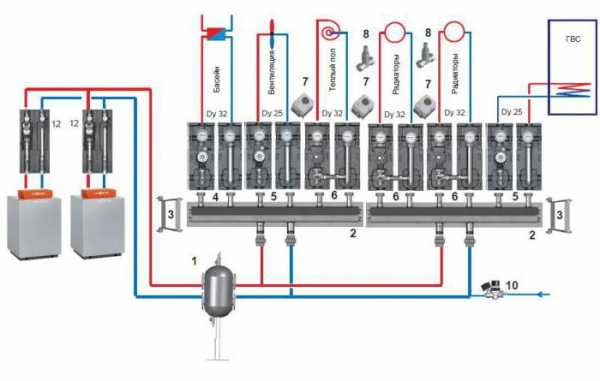

На данной схеме котельной видно расположение всех составляющих в котельной.

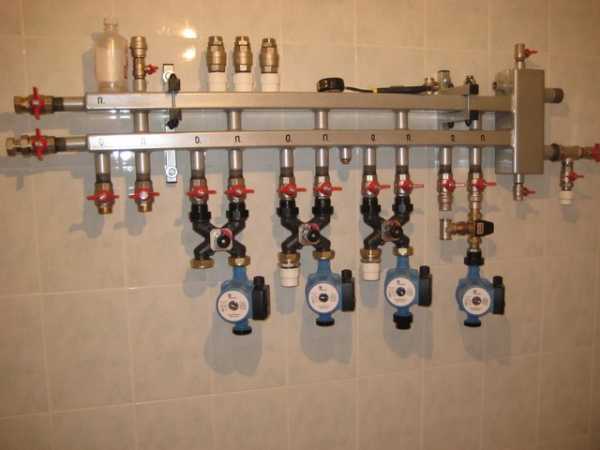

 Помимо Гидрострелки вам так же понадобится коллектор распределительный. В этом плане мы можем предложить уже готовое изделие: Это совмещенная Гидрострелка с коллектором в одном изделии, а так же гидрострелка с коллектором из нержавеющей стали.



Схема котельной вместе с Бойлером косвенного нагрева в разрезе





Схема подключения теплого пола



pls99.ru

изготовление полипропиленового гидравлического разделителя для отопления

Гидрострелка — это металлическая или пластиковая деталь отопления, которая балансирует температурный режим между котлом и точками теплоотдачи (радиаторами, батареями, тёплым полом и т. п. ). О таких устройствах уже сложились некоторые мифы. Им приписывают много несуществующих полезных функций. Купить подобное оборудование не составит никакого труда, но в целях экономии народные умельцы научились делать гидрострелку своими руками.

1

Предназначение устройства

В том случае, когда в доме планируется установка простой системы отопления закрытого типа с двумя циркуляционными насосами, то такое устройство, как гидрострелка, не нужно дополнительно монтировать. Его не потребуется устанавливать и при трёх рабочих контурах, один из которых работает на подогрев воды в бойлере с косвенным нагревом. А вот в схеме, где есть 4 работающих контура, каждый из которых имеет свой насос определённой мощности, при этом один из них нагревает в БКН воду, без установки гидрострелки не обойтись.

Насос с высокой мощностью создаёт в коллекторе некоторое разрежение. Когда более слабый мотор захочет забрать часть теплоносителя на свой контур, то он просто не сможет этого сделать, так как ему не хватит мощности. Таким образом, без установки в обвязку гидрострелки не обойтись. Насосы просто будут мешать друг другу.

В случае установки насосов с одинаковой мощностью давление в каждой ветви всё равно будет разным. Поэтому из-за гидравлического сопротивления реальный забор теплоносителя в каждом контуре будет неодинаковый. Каким-либо образом выровнять его без гидрострелки не удастся.

Чтобы дать возможность каждому насосу забирать из системы заданное через блок управления количество тепла, устанавливают гидрострелку. Её основной задачей является создание некоторой зоны нулевого давления, благодаря чему каждый элемент будет работать бесперебойно.

Гидрострелка Изготовление гидравлического разделителя

Принцип работы и назначение гидрострелки

2

Схема обвязки

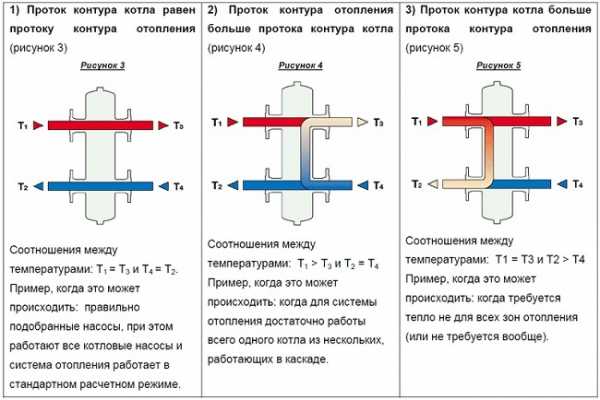

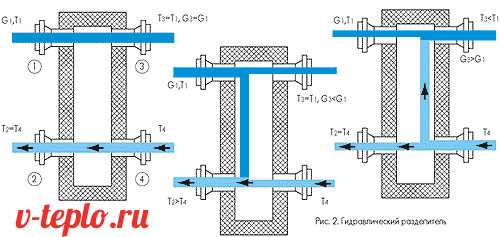

По поводу обвязки гидрострелки на просторах интернета можно найти много неправдивой информации. Основным заблуждением являются неправильные схемы работы. Если верить народным умельцам, то существует три варианта обвязки:

  • расход теплоносителя во всех контурах пропорционально распределяется и равен его количеству в котле;
  • ветки всех контуров забирают меньше жидкости, чем её находится в котле;
  • расход в кольце со стороны котла больше.

Но на самом деле единственно верной схемой обвязки гидрострелки является последний вариант. Только при лишнем количестве теплоносителя в котле можно добиться того, чтобы все ветви имели необходимый им объём.

Добиться идеального варианта, как предложено в первом случае, невозможно, поскольку гидравлическое сопротивление постоянно будет меняться из-за работы термостатов. Кроме этого, купить насос с точной мощностью под гидрострелку невозможно.

Использовать второй вариант тоже нельзя, так как много теплоносителя будет двигаться по кругу между радиаторами отопления, не возвращаясь в котёл. Из-за этого в котле будет мало теплоносителя, а общая температура будет понижена. Решить проблему можно поднятием режима работы агрегата на максимальный уровень, но стабильно система всё равно не будет работать.

Применять можно только вариант, где в котле находится достаточно теплоносителя. Каждый контур будет получать необходимое количество теплоносителя определённой температуры. Основная задача — подобрать необходимый объём и температуру для каждого контура.

Гидрострелка. Устройство и назначение. Гидрострелка чаще всего не нужна.

Как выбрать распределительную гребенку отопления для котла

3

Изготовление своими руками

Перед покупкой или изготовлением гидрострелки для отопления своими руками следует детально изучить её строение и конструктивные особенности. Сама схема не представляет собой ничего сложного.

Пустая внутри труба (квадратной или круглой формы) снабжена по бокам несколькими патрубками для подключения к отопительной системе.

Следует отметить, что, как правило, патрубки для подачи воды расположены сверху конструкции, а для отвода — снизу. Такой способ действителен, если гидрострелка расположена в вертикальном положении. Но когда позволяет схема, её можно устанавливать и горизонтально.

Для отопления частных домов зачастую применяется гидравлический разделитель. Вместе с ним необходимо устанавливать коллектор. Обычно они продаются вместе (комплектом). Для изготовления разделителя и коллектора используются такие материалы, как:

  • сталь с небольшим количеством углерода;
  • полипропилен;
  • нержавейка.

Встречаются и более сложные модели гидрострелок. Они оборудованы не только отводчиком воздуха и сливной заслонкой, но и местом под установку различных датчиков, сеточками и пластинами. Последние исполняют функцию разделителя потока теплоносителя и его фильтрации. Стоимость таких конструкций довольно высока, как и потребность в постоянной профилактике и обслуживании.

Сегодня популярными являются металлические трубы, из которых делают гидрострелки домашние мастера. Но так как полипропилен набирает обороты, то, скорее всего, статистика поменяется именно в его сторону. Связано это с высокой стоимостью полипропиленовых гидрострелок заводского производства, а сделать их самостоятельно из этого материала в несколько раз дешевле. Для этих целей понадобятся:

  • полипропиленовая труба соответствующего диаметра;
  • несколько тройников для патрубков;
  • две заглушки.

Так как диаметр трубы для изготовления гидрострелки довольно большой, то необходимо для пайки приобрести специальную насадку, а также выдержать определённое время при скреплении.

Ничего особенного в конструкции нет. Тройники прикрепляются к основному элементу отрезками труб, которые закрываются заглушками. Однако такое устройство не будет иметь эстетичного вида. Кроме того, использовать его можно не во всех системах. Связано это с тем, что котлы, работающие на твёрдом топливе, на своём пике могут достигать 95 градусов рабочей температуры.

Разумеется, что гидроразделитель, своими руками сделанный из полипропилена, выдержит её, но бывают и нештатные ситуации. К примеру, если выключат электричество, тогда по инерции твердотопливный котёл может резко начать набирать температуру. Иногда она достигает 130—140 °C. Это может плохо сказаться на дальнейшей работе системы или она вовсе выйдет из строя. В связи с этим все элементы такого типа рекомендуется делать из металла. Хотя, как уже можно понять, гидрострелку из полипропилена своими руками сделать проще, чем из металла. Таким образом, можно выделить ключевые преимущества полипропиленовых устройств:

  • полипропилен можно легко покрасить термостойкой краской с наружной стороны;
  • пластиковые модели значительно дешевле металлических аналогов;
  • КПД немного увеличится, так как сопротивление теплоносителя будет меньше на гладкой поверхности;
  • кроме того, что пластик не ржавеет, он ещё и предотвращает появление коррозии на соседних элементах;
  • стабилизация давления в системе;
  • останавливает гидроудары и предотвращает выход из строя всей системы;
  • экономит топливо, повышает производительность котла;
  • работа может происходить с котлами до 35 кВт максимальной мощности;
  • в автоматическом режиме перенаправляет потоки теплоносителя в нужном направлении.

Все вышеуказанные достоинства не являются исчерпанными. Каждая модель может иметь свои особенности. Кроме этого, отдельные плюсы некоторые модели могут и не иметь. Всё зависит от качества, производителя и многих других факторов. Также можно указать и недостатки гидрострелок:

  • полипропиленовые изделия невозможно установить в твердотопливных котлах, так как они быстро выйдут из строя из-за сильного давления и перепада температур;
  • для установки нужно подготовить специальные инструменты и материалы, такие как сварочный аппарат для полипропилена, муфты, краны и отводы;
  • диаметр основы гидрострелки должен быть равен сумме диаметров трёх контуров от 60 до 90 мм и 120 мм, а они довольно-таки дорогие.

Гидрострелки из полипропилена. Принцип действия

Изготовление обогревателя для дома своими руками

4

Монтаж полипропиленового агрегата

Гидрострелку своими руками по чертежам можно просто вмонтировать, поскольку в детальной схеме будет указано, где и что нужно подключать. Если использовать котёл с максимальной мощностью 40 кВт, тогда желательно совместно с ним применять двух- или четырехконтурные коллекторы.

В корпусе, где установлены гидрострелка и коллектор, нет дополнительных перегородок. Жидкость с теплом проходит постоянно от котла в коллектор. Тепло от гребёнки из пластика забирается с помощью насосов. Если упростить буфер и сделать его из ПВХ, то он будет занимать намного меньше места.

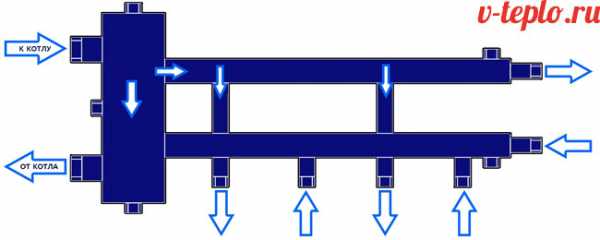

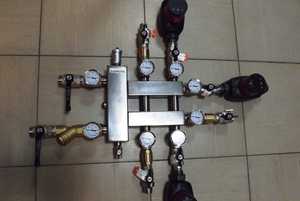

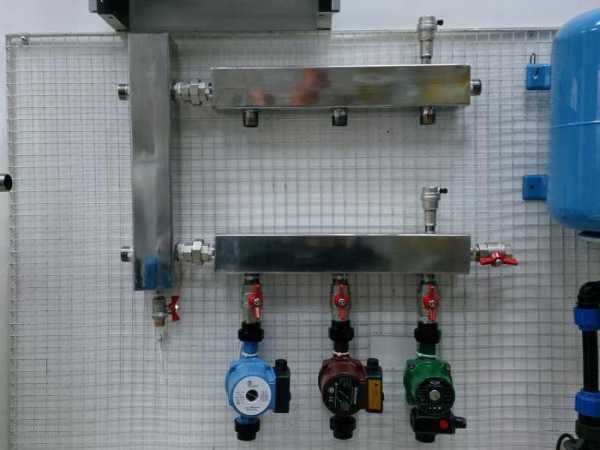

Распределительный коллектор с гидрострелкой Изготовление

Подключая гидравлический разделитель, необходимо правильно определить его потребность. Бывают ситуации, когда он нужен, но иногда его применение нецелесообразно. В последнем случае, установив гидрострелку, удается значительно повысить бюджет постройки, хотя этого можно и не делать. Что касается полипропиленовых конструкций, то следует утвердить единое правило, что их использовать с твердотопливными котлами нельзя. Но сделать их как специалисту, так и новичку из трубы ППР будет несложно.

oventilyacii.ru

Гидрострелка для отопления (гидроразделитель): схема, расчет, коллектор


О таком понятии как «гидравлические разделители» в интернете много споров — какой лучше, насколько они нужны, каков их расчет и так далее.

Гидравлическая стрелка в системе отопления

Для того, чтобы разобраться в этом вопросе, прежде всего, нужно определиться с основным назначением данного отопительного элемента. Важны также расчет и установка гидрострелки.

Содержание

Для чего нужна гидравлическая стрелка и как сделать ее расчет?

Для тех, кто планирует расчет и монтаж систем отопления (простой или сложной) нужно знать что такое гидроразделитель, который еще проще называют гидрострелка для отопления или бутылка) и для чего она нужна в системе.

Итак, гидроразделитель используется для того, чтобы осуществить гидродинамическую балансировку в системе отопления. Гидрострелка нужна для защиты систем отопления от возникновения и последствий теплового удара в чугунных теплообменниках котлов. Как видно, значение данного элемента в системе отопления довольно высоко.

Бывают случаи, когда производители изначально устанавливают в системах отопления гидрострелки. Такое решение нельзя не назвать нерациональным — например, газовые напольные котлы, таким образом, защищены от поломки. Производитель также сохраняет срок гарантии на свой товар.

Перемещение воды в гидравлической стрелке

Возникновение теплового удара в системе отопления возможно в случае, если в теплообменник котла резко поступит холодный теплоноситель из «обратки». Практически всегда тепловой удар повреждает теплообменник. Если же в системе отопления установлен гидроразделитель, гидро- динамические параметры различных контуров котла стабилизируются и его работа становится стабильной.

к меню ↑

Расчет параметров — зачем он нужен?

Важно знать, как правильно провести расчет гидравлических параметров гидрострелки для отопления. Это поможет правильно настроить работу гидрострелки, а также дополнительно выполнить очистку теплоносителя, удалить накопившийся в нем воздух, а также различные примеси — песок или ржавчину.

Правильно установив гидроразделитель, можно добиться еще одного важного эффекта — удалить из теплоносителя растворенный воздух, тем самым защищая металлические системы котла от окисления.

Срок службы системы отопления, а также отдельных ее элементов — запорной арматуры, насосов, датчиков, радиатора, теплообменника будет значительно продлен.

к меню ↑

Принцип и схема работы гидрострелки для отопления

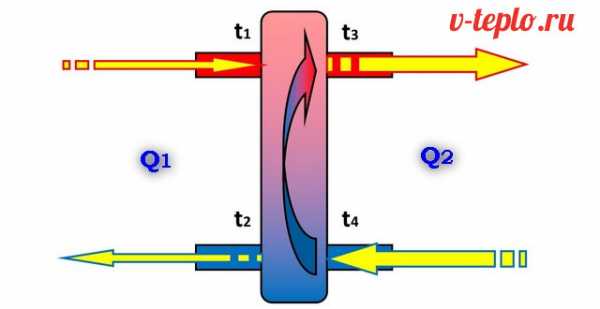

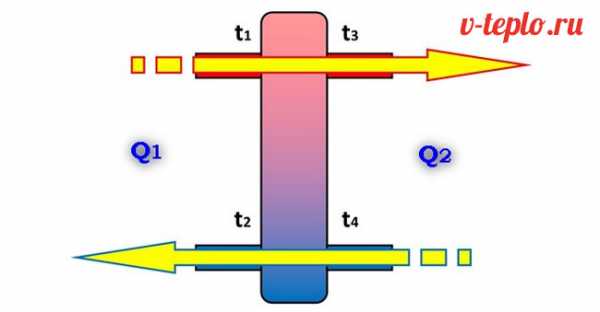

Если понять принцип действия потоков теплоносителя внутри гидрострелки, можно описать расчет и схему гидравлических процессов, происходящих внутри нее. Существует несколько циклов работы контурной системы отопления, в проекте которых заложена гидрострелка.

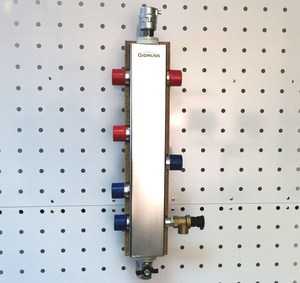

Гидравлическая стрелка Meibes до 85 кВт

После того, как система отопления будет запущена, нужно еще выждать некоторое время до того момента, пока теплоноситель не наберет нужную температуру — жидкость будет циркулировать по малому кругу, а весь поток воды спуститься вниз по гидрострелке.

А после нормализации температурного режима, к котлу нужно будет подключить вторичные контуры отопления для того, чтобы работа котла вошла в режим «входящие — исходящие» потоки, а сама гидрострелка будет работать как воздухоотводчик и очищать теплоноситель от накопившейся грязи.

к меню ↑

Разбор принципов работы гидрострелки (видео)

к меню ↑

Напольные распределительные системы — роль гидрострелки

Поток теплоносителя во вторичном контуре в большинстве случаев регулируется автоматически при достижении определенного температурного режима. При определенной температуре ГВС насос отключается, или же просто проток теплоносителя из-за закрытия термоголовки на радиатор уменьшается.

Сама схема подачи тепла в напольной распределительной системе (особенно двухконтурной) довольно сложная. Достаточно лишь сказать, что разница между потоками уходит вверх по гидрострелке. Если бы ее не было вовсе, возникло бы такое явление как гидравлический перекос.

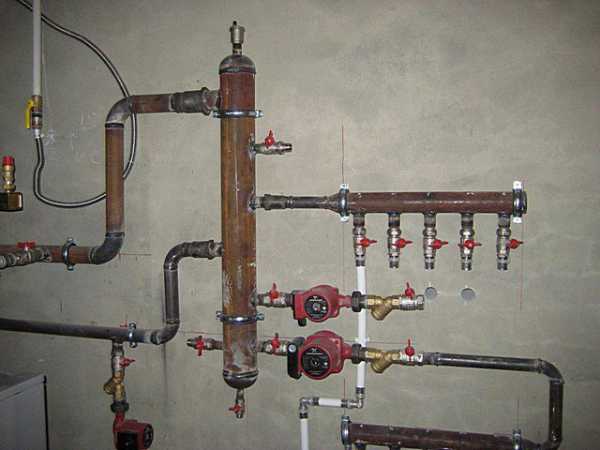

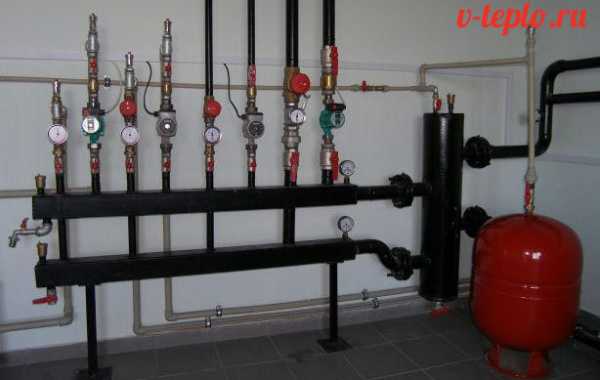

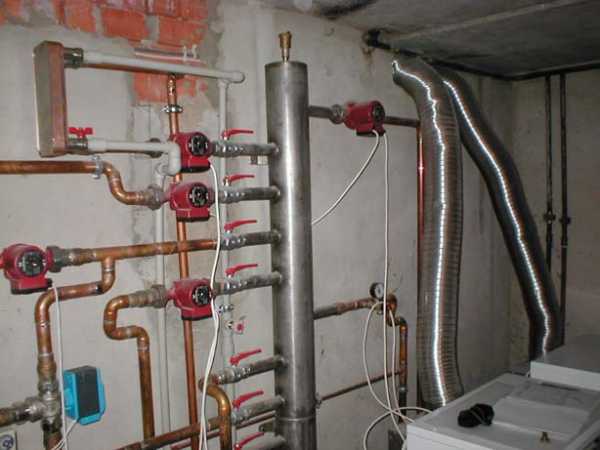

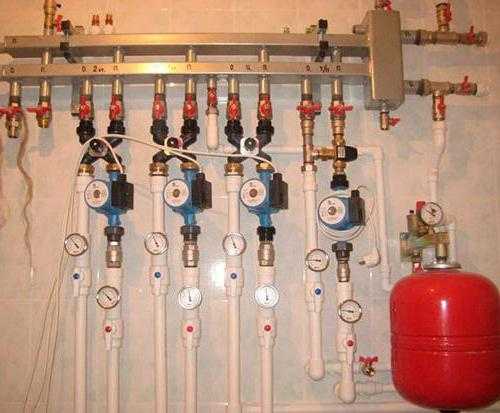

Вот так выглядит смонтированная гидравлическая стрелка в котельной

В результате чего работа циркуляционного насоса прекращается, а само отопительное оборудование и его составляющие полностью выходят из строя, и тепловая система в дальнейшем становиться невозможной.

к меню ↑

Какие преимущества гидравлических стрелок?

Гидрострелки обладают массой преимуществ. Первое, и, пожалуй, самое основное из них — это защитное. Системы, оснащенные гидравлической стрелкой, надежно защищают чугунные теплообменники от последствий теплового удара.

При помощи гидрострелки расход тепла поддерживается на фиксированном уровне за счет снижения разницы температур между обратным и подающим трубопроводом.

Если же вы хотите, чтобы температурный напор был снижен, нужно будет произвести замену направления движения теплоносителя в гидрострелке.

Второе преимущество, не менее важное — это простота подбора и расчет насоса для котла. Распределение их мощности на отдельные контуры позволяет использовать всего один насос вместо пары насосов послабее.

Гидроконтур позволяет повысить срок эксплуатации котельного оборудования. Точнее более правильно будет сказать, что он даст возможность избежать появления резких скачков температурного напора. Как следствие его работа будет стабильной и продолжительной.

Гидравлическая стрелка для системы водяного отопления

Также при установке гидравлического контура вы не столкнетесь с таким неприятным явлением как разбалансировка, а сама система будет гидравлически устойчивой. Нехватки расходов теплоносителя не будет, поскольку распределение потока по контурам или веткам буде проходить равномерно.

Если система не оснащена гидронасосом, мощность насоса будет довольно слабой и увеличить расход до необходимого значения не получиться. А вот гидрострелка как раз даст тот дополнительный расход теплоносителя, и необходимости приобретения еще нескольких насосов не возникнет.

Портал об отоплении » Водяное отопление

stroypotencial.ru

Калькулятор расчета гидрострелки исходя из мощности котла

Сложная, разветвленная система отопления, особенно с несколькими контурами, в каждом из которых должен поддерживаться свой температурный режим, требует дополнительного элемента, который бы обеспечивал необходимую балансировку. Задача кажется чрезвычайно сложной, но на самом деле она решается установкой достаточно простого по устройству прибора – гидравлического разделителя, который чаще в обиходе именуют «гидрострелкой».

Калькулятор расчета гидрострелки исходя из мощности котла

Такие устройства можно приобрести в готовом виде – их продают в специализированных магазинах. Опытному сварщику не составит особого труда изготовить его и самостоятельно. Главное – знать, каким параметрам должен отвечать гидравлический разделитель. В этом вопросе поможет калькулятор расчета гидрострелки исходя из мощности котла.

Несколько пояснений по проведению расчетов будут приведены ниже самого калькулятора.

Содержание статьи

Калькулятор расчета гидрострелки исходя из мощности котла

Перейти к расчётам

Пояснения по проведению расчетов

Гидравлическая стрелка – это дополнительная емкость, как правило – вертикального расположения, чаще всего изготавливаемая из трубы (хотя встречаются и с прямоугольным сечением). В нее в определенном порядке врезаны патрубки, идущие к котлу отопления и к контуру (контурам) теплообмена. По сути, на этом участке происходит разделение «малого» контура котла и протяженных контуров отопления.

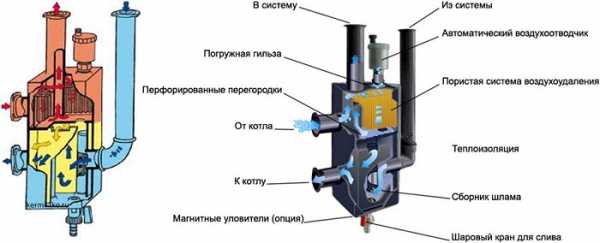

Существуют классические схемы гидравлических разделителей – они показаны на рисунке:

Типовые схемы гидрострелок: справа – простейшая, слева – с патрубками на несколько контуров теплообмена.

Очевидно, что основными параметрами будут являться диаметры самого разделителя и патрубков. Остальные параметры – вытекают их типовой схемы.

  • Данный калькулятор берет в основу расчетов мощность котла отопления.

Как определить необходимую мощность котла?

В этом вопросе читателю поможет специальный калькулятор расчета мощности котла отопления, к которому ведет рекомендуемая ссылка.

  • Следующий параметр – скорость вертикального перемещения теплоносителя по гидрострелке. Чем она меньше, тем эффективнее теплоноситель очищается от шлама, от растворенных в нем газов, тем равномернее происходит смешивание горячего и остывшего потоков. Оптимальным считается показатель порядка 0,1 ÷ 0,2 м/с. В калькуляторе можно выбрать нужное значение.
  • И, наконец, важным параметром является планируемый режим работы системы отопления, то есть уровни температуры в трубе подачи из котла в трубе «обратки». Необходимые значения вводятся в калькулятор.

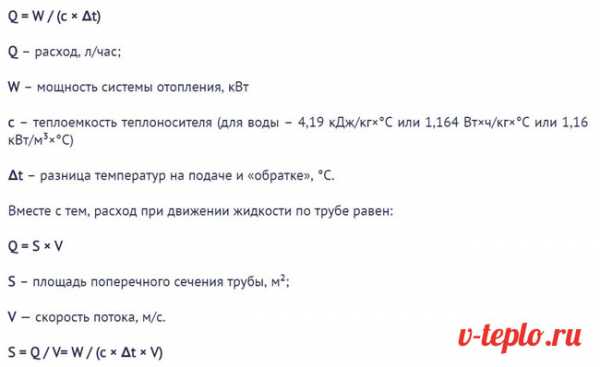

Формулу расчета приводить в данном случае нет смысла – она лежит в основе запрограммированного алгоритма вычисления. Результат покажет оптимальный диаметр самой гидрострелки и врезаемых в нее патрубков. С остальными линейными параметрами уже определиться несложно.

Важность гидрострелки в системе отопления

В этой небольшой публикации приведены лишь некоторые краткие пояснения по проведению расчетов. А подробнее ознакомиться со всеми функциями гидрострелки системы отопления можно и нужно в специальной статье нашего портала.

stroyday.ru

для отопления, гидроразделитель в системе из полипропилена, чертежи гидравлического

Чтобы правильно сделать гидрострелку своими руками, следует тщательно изучить теорию Гидроразделитель используется для разных систем отопления и для теплого пола. Стрелки могут быть полипропиленовые или металлические. Выбор основывают на мощности котла. Можно приобрести гидрострелку в специализированном магазине и изготовить.

На чем основывается работа гидрострелки и что она собой представляет

Гидрострелка представляет собой простой прибор. Это труба с шестью патрубками. Часто гидрострелку называют гидротерморазделителем. Материал изготовления прибора – сталь. Данную деталь можно сделать своими руками, но лучше приобрести уже готовый вариант. Габариты конструкции зависят от мощности системы отопления.

Конструктивные элементы гидрострелки:

  • Две трубки для подачи;
  • Две трубки вывода;
  • Труба для отвода воздуха;
  • Сливной патрубок.

Подача и вывод размещены с левой и правой стороны трубы. Отвод воздуха обычно монтируется сверху. Слив устанавливается снизу. Внутри труба не имеет никаких дополнительных элементов.

Воздухоотводчик лучше выбирать автоматический, но можно смонтировать и кран Маевского. Но тогда придется периодически спускать воздушные пробки.

При подключении гидрострелки следует выполнять все согласно инструкции

Для удаления грязи в конструкции предусмотрен слив. Сечение гидрострелки может быть круглым или квадратным. Трубок при этом может быть и больше шести. Определенные модели имеют в своей конструкции манометр. Он показывает давление в системе.

Как сделать гидрострелку своими руками: изготовление поэтапно

При желании можно сделать гидрострелку своими руками. Главное правильно выполнить расчетные работы. Также потребуются навыки газовой и электросварки.

Определение размеров гидрострелки:

  1. Для определения внутреннего размера потребуется сумму всех мощностей разделить на разницу температур подачи и обратки. Из полученной суммы потребуется вычислить квадратный корень. Полученное число нужно умножить на 49.
  2. Высоту конструкции определяют путем умножения внутреннего диаметра на шесть.
  3. Расстояние между трубками определяется умножением внутреннего диаметра на два.

Основываясь на расчетах, необходимо сделать чертежи конструкции. Дальше потребуется подготовить стальную трубу круглого или квадратного сечения, которая соответствует данным параметрам. Затем к трубе привариваются патрубки.

Не советуется изготовлять гидрострелку из полипропилена. Такой материал может не выдержать высоких температур от котла.

При большой площади дома установка гидрострелки считается обязательно. Такое устройство достаточно просто сделать своими руками, ведь конструкция не имеет никаких сложностей. Но всегда можно приобрести готовую гидрострелку.

Схема гидроразделителя в системе отопления с коллектором

Для начала потребуется изучить конструкцию гидрострелки. Устройство прибора достаточно простое. Гидрострелка представляет собой трубку с несколькими патрубками. При этом трубки подачи размещены сверху, а отвода снизу.

Благодаря схеме гидроразделителя в системе отопления можно понять, как выполняется подключение

Указанный способ подключения подходит для вертикального монтажа гидрострелки. Но прибор можно установить и горизонтально.

Чаще всего для отопления применяют гидравлический разделить. Его устройство подразумевает установку коллектора. Часто они продаются одним комплектом.

Материалы изготовления гидрострелки:

  • Сталь;
  • Нержавейка;
  • Полипропилен.

Некоторые гидрострелки имеют более сложную конструкцию. Они могут быть оборудованы дополнительными датчиками, сеточками и пластинами. Это своеобразный фильтр системы.

Самостоятельно изготовить гидрострелку можно из стали. Но в силу дешевизны и доступности все большую популярность набирает полипропилен. Для прибора потребуется трубка, тройник для патрубков и заглушки.

Из-за большого диаметра трубы для сварочного аппарата нужна специальная насадка. Во время самого процесса пайки следует соблюдать определенные временные промежутки. Ничего сложного в процессе изготовления нет. Тройники соединяются отрезками труб и устанавливаются заглушки.

Создание деталей из полипропилена: особенности

Детали из полипропилена котла могут функционировать при температуре не выше 175 градусов. Именно поэтому можно не переживать, что элементы пострадают. Можно выполнить установку пластиковой гидрострелки.

Детали из полипропилена хорошо выдерживают высокие температуры

Плюсы установки гидрострелки из полипропилена:

  1. Благодаря гладеньким стенкам конструкции теплоноситель движется максимально плавно. А если у котла небольшая мощность, то быстрое движение уменьшает теплопотери.
  2. Полипропилен можно окрасить в любой цвет.
  3. Более дешевый вариант, чем металлические аналоги.
  4. Не поддается коррозии и порчи.
  5. Может работать с котлами небольшой мощности.

Но у полипропиленовых гидрострелок есть и минусы. Такие изделия нельзя использовать для твердотопливного котла. Чем выше мощность отопительного оборудования, тем меньше прослужит гидроколлектор. Из-за большого давления происходит быстрый износ деталей. Монтаж устройства предусматривает использование специальных инструментов. Качество подключения гидрострелки определяет и дальнейшую работу устройства.

Как сделать гидрострелку своими руками (видео)

Разделить контура представляет собой простую конструкцию из трубки и шести патрубков. Изготовление элемента своими руками достаточно простое. Единственное, что может понадобиться – умения сварки.

Примеры гидросрелки (фото)


Добавить комментарий

teploclass.ru

Гидрострелка для отопления - Школа по утеплению дома

30.10.2016

Отопительная система является крайне сложным и запутанным «организмом», который для нормальной и эффективной работы нуждается во всестороннем согласовании, балансировке функционирования каждого отдельного элемента. И добиться такого рода гармонии нелегко, в особенности, если система отопления отличается сложностью, состоит из нескольких контуров и множества разветвлений, действующих по разным принципам и имеющих разные показатели температуры рабочей жидкости. Более того, эти контуры, равно как и другие приборы теплообмена, могут оснащаться своими приборами автоматического регулирования и «жизнеобеспечения», если можно так выразиться, которые не должны вмешиваться своей работой в деятельность других элементов.

Гидрострелка для отопления

Содержание статьи:

Сегодня для получения «гармонии» отеплительной системы применяется сразу несколько способов, однако самым простым и вместе с тем эффективным считается предельно простое в своем устройстве приспособление – гидравлический разделитель, который больше известен в кругу покупателей как гидрострелка для отопления. О том, что собой представляет данный прибор, как он действует, каковы необходимые расчеты и действия при установке, пойдет речь в сегодняшней статье.

Роль гидрострелки в современных отопительных системах

Дабы выяснить, что собой представляет гидрострелка и какие функции она выполняет, вначале ознакомимся с особенностями работы индивидуальных отопительных систем.

Простой вариант

Самый простой вариант отопительной системы, оборудованной циркуляционным насосом, будет выглядеть примерно следующим образом.

Безусловно, данная схема существенно упрощена, поскольку многие элементы сети в ней (к примеру, группа безопасности) попросту не показаны, чтобы «облегчить» картинку для восприятия. Итак, на схеме вы можете увидеть, прежде всего, отопительный котел, благодаря которому и нагревается рабочая жидкость. Также виден циркуляционный насос, посредством которого жидкость движется по подающему (красному) трубопроводу и так называемой «обратке». Что характерно, такой насос может устанавливаться как в трубопровод, так и непосредственно в котел (последний вариант присущ больше приборам настенного типа).

Обратите внимание! Еще в замкнутом контуре имеются отопительные радиаторы, благодаря которым и осуществляется теплообмен, то есть генерируемое тепло передается в помещение.

Если насос грамотно подобран в плане давления и производительности, то его одного будет вполне достаточно для одноконтурной системы, следовательно, нет никакой необходимости в использовании иных вспомогательных устройств.

Более сложный вариант

Если площадь дома достаточно большая, то представленной выше схемы для него будет явно недостаточно. В таких случаях применяется сразу несколько отопительных контуров, поэтому схема будет выглядеть несколько по-другому.

Здесь мы видим, что посредством насоса рабочая жидкость поступает в коллектор, а оттуда уже передается на несколько отопительных контуров. К последним можно отнести следующие элементы.

  1. Контур высокой температуры (или несколько), в котором имеются коллекторы или же обычные батареи.
  2. Системы ГВС, оснащенные бойлером косвенного нагрева. Требования к перемещению рабочей жидкости здесь особенные, поскольку температура подогрева воды в большинстве случаев регулируется изменением расхода жидкости, проходящей через бойлер.
  3. Теплые полы. Да, температура рабочей жидкости для них должна быть на порядок ниже, поэтому и используются особые термостатические устройства. Тем более что контуры теплого пола имеют длину, существенно превышающую стандартную разводку.

Вполне очевидно, что один циркуляционный насос с такого рода нагрузками не справится. Безусловно, сегодня продаются высокопроизводительные модели повышенной мощности, способные создавать достаточно высокое давление, однако стоит подумать и о самом отопительном приборе – его возможности, увы, не безграничны. Дело в том, что элементы котла изначально предназначаются на определенные показатели напора и производительности. И данные показатели превышать не стоит, поскольку это чревато поломкой дорогостоящей отопительной установки.

Помимо того, сам циркуляционный насос, функционируя на пределе собственных возможностей для того, чтобы обеспечивать жидкостью все контуры сети, долго прослужить не сможет. Чего уж говорить о сильном шуме и расходе электрической энергии. Но вернемся к теме нашей статьи – к гидрострелке для отопления.

Можно ли устанавливать по одному насосу на каждый контур?

Казалось бы, вполне логично оборудовать каждый отопительный контур своим циркуляционным насосом, соответствующим всем необходимым параметрам, чтобы решить проблему. Так ли это? К сожалению, даже в таком случае проблема не решится – она попросту перейдет в другую плоскость! Ведь для стабильного функционирования подобной системы необходим точный расчет каждого насоса, однако даже при этом сложная многоконтурная система не станет равновесной. Каждый насос здесь будет связан со своим контуром, а его характеристики будут меняться (то есть, не будут стабильными). При этом один из контуров может полноценно работать, а второй – выключаться. Из-за циркуляции в одном контуре может образоваться инерционное движение рабочей жидкости в соседнем контуре, где это вообще не требуется (по крайней мере, на данный момент). И таких примеров может быть масса.

Как результат – система теплого пола может недопустимо перегреваться, разные помещения могут отапливаться неравномерно, отдельные контуры могут «запираться». Словом, происходит все, чтобы ваши старания обустроить систему с высокой эффективностью пошли насмарку.

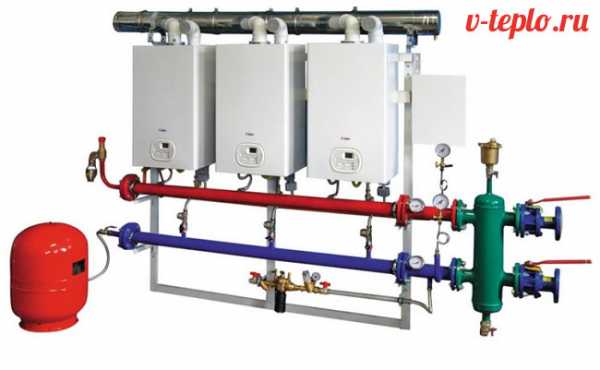

Обратите внимание! Особенно из-за этого страдает насос, установленный рядом с отопительным котлом. А во многих домах используется сразу по нескольку отопительных приборов, управлять которыми крайне сложно, почти невозможно. Из-за всего этого недешевое оборудование попросту выходит из строя.

Есть ли выход? Есть – не только разделить сеть на контуры, но и позаботиться об отдельном контуре для отопительного котла. И поможем с балансировкой гидрострелка для отопления или, как ее еще называют, гидравлический разделитель.

Особенности гидравлического разделителя

Итак, данный нехитрый элемент нужно устанавливать между коллектором и отопительным котлом. Многие поинтересуются: почему данный прибор вообще назвали стрелкой? Причина, скорее всего, заключается в том, что она может перенаправлять потоки рабочей жидкости, благодаря чему и происходит сбалансирование всей системы. С конструктивной точки зрения это полая труба, которая имеет прямоугольное либо круглое сечение. Эта труба заглушена с двух сторон и оснащена двумя патрубками – выходным и, соответственно, входным.

Получается, что в системе появляется пара связанных между собой контуров, которые вместе с тем не зависят друг от друга. Меньший контур предназначается для котла, а больший рассчитан на все ответвления, контуры и коллектор. Расход для каждого из данных контуров свой, равно как и скорость перемещения рабочей жидкости; при этом контуры не оказывают никакого значительного влияния друг на друга. Заметим также, что давление в контуре меньшего объема, как правило, стабильное, поскольку отопительный прибор перманентно функционирует на одних и тех же оборотах, при этом аналогичный показатель в большем контуре может меняться в зависимости от текущей работы отопительной сети.

Обратите внимание! Диаметр труд должен подбираться так, чтобы образовалась зона низкого гидравлического сопротивления, позволяющая выравнивать показатель давление в меньшем контуре, причем независимо от того, активны ли рабочие контуры.

В результате каждый участок системы работает максимально сбалансировано, перепады давления не наблюдаются, да и котельное оборудование функционирует хорошо.

Видео – Ключевые особенности гидрострелок для отопления

Принцип действия гидрострелки

Если говорить кратко, то гидрострелка может работать в одном из трех возможных режимов функционирования. Ознакомимся с каждым из них более детально.

Ситуация №1

Речь идет о почти идеальном состоянии равновесия всей сети. Давление жидкости, образуемое насосом в меньшем контуре, такое же, как суммарное давление всех контуров отопительной системы. Показатели входной и выходной температуры аналогичны. Рабочая жидкость вертикально не перемещается или же перемещается в минимальном количестве.

Но стоит заметить, что в действительности подобного рода ситуация наблюдается крайне редко, ведь функциональные свойства отопительных контуров, как мы уже упоминали ранее, склонны к периодическим изменениям.

Ситуация №2

В отопительных контурах расход рабочей жидкости выше, нежели в меньшем контуре. Образно говоря, спрос заметно превышает предложение. В подобных условиях возникает вертикальный поток носителя от обратного патрубка к подающему. Этот поток, поднимаясь, смешивается с горячей жидкостью, которая, в свою очередь, подается от отопительного прибора. На приведенной схеме ситуация представлена более наглядно.

Ситуация №3

Полная противоположность предыдущей ситуации. Расход в контуре меньшего объема превышает аналогичный показатель в отопительных контурах. Это может происходить из-за:

  • кратковременного отключения одного контура (либо сразу нескольких) в связи с невостребованностью обогрева того или иного помещения;
  • прогрева котла, предусматривающего поэтапное подключение всех контуров;
  • отключения одного контура с целью ремонта.

Ничего страшного здесь нет. При этом в самой гидрострелке для отопления возникает нисходящий поток вертикальной направленности.

Популярные производители

Компаний, занимающихся производством гидравлических разделителей для отопительных сетей, не так мало, как может показаться на первый взгляд. Однако сегодня мы ознакомимся с продукцией всего двух компаний, GIDRUSS и ООО «Атом», так как они считаются самыми популярными.

Таблица. Характеристики гидравлических разделителей производства GIDRUSS.

Заметим также, что каждая гидрострелка для отопления из перечисленных выше выполняет еще и функции своего рода отстойника. Рабочая жидкость в данных устройствах очищается от разного рода механических примесей, благодаря чему заметно увеличивается эксплуатационный срок всех подвижных составляющих отопительной системы.

Гидравлические разделители производства ООО «Атом» и средние цены

Продукция этого производителя также пользуется немалым спросом, и причина тому заключается не только в хорошем качестве гидрстрелок, но и в их доступной стоимости. Ознакомиться с характеристиками моделей и их среднерыночными ценами можно из таблицы, которая приведена ниже.

Особенности расчета гидравлического разделителя

Для чего необходим точный расчет гидрострелки для отопительных систем? Дело в том, что благодаря этому будет обеспечен требуемый температурный режим, который, в свою очередь, будет достигаться слаженности функционирования всех элементов – таких, как термоголовка, циркуляционный насос, нагревательный элемент и так далее. Для расчетов должны использоваться специальные формулы, позволяющие определить оптимальные габариты термострелки.

Суть данных расчетов предельно проста: необходимо найти диаметр установки, позволяющий рабочей жидкости в отопительном контуре направляться к массам теплоносителя отопительного прибора. все необходимые сведения для произведения расчетов своими руками приведены ниже.

Обратите внимание! Если неправильно все рассчитать, то энергия из-за этого будет перерасходоваться. Следовательно, перед покупкой гидравлического разделителя необходимо в обязательном порядке выполнить эти расчеты, причем с максимальной точностью. В идеале этим должен заниматься профессиональный инженер-проектировщик, у которого имеются соответствующие навыки.

На этом все. Для более детального ознакомления с вопросом рекомендуем ознакомиться с приведенным ниже видео. Удачи!

Видео – Как рассчитать гидрострелку для отопления


Вам может понравиться

v-teplo.ru
