Очень простая, но полезная доработка сучкореза » Полезные самоделки
Привет самодельщикам, а также дачникам и садоводам!
При обрезке садовых деревьев и кустарников, зачастую невозможно обойтись только секатором и ножовкой. Во многих случаях для срезания более толстых ветвей, с которыми не справится ручной секатор, очень удобно применять и более мощный сучкорез. Например, вот такой.
Причем как показывает практика, подобный сучкорез особенно удобно использовать при вырезании вертикальных веток ягодных кустарников (смородины, крыжовника, малины, ежевики и т.п.).
Дело в том, что старые ветви ягодных кустарников положено вырезать полностью у самого основания куста на уровне земли. При этом даже небольшие пеньки оставлять не рекомендуется, поскольку они могут быть уязвимы для различных болезней. Но проблема в том, что такие ветви бывают достаточно толстыми так, что ручной секатор с ними просто не справится. Использовать же ножовку для выпиливания таких веток, тоже очень неудобно, поскольку они растут очень скученно из основания куста, и с ножовкой туда просто не подлезешь.
И в этом случае, как раз очень хорошо использовать сучкорез. Однако я заметил, что было бы значительно удобнее, если бы режущая часть сучкореза располагалась под некоторым углом к его рукояткам.
Процесс доработки сучкореза
Поэтому я решил произвести очень быструю и простую доработку своего сучкореза. Для этого, я просто зажал в тисках его рабочую часть, для удобства подложив сбоку стальной брусок.
А затем, аккуратно и медленно надавливая на рукоятки, придал рабочей части сучкореза небольшой изгиб.
Вот вид изгиба рабочей части сучкореза с разных ракурсов.
Испытания сукореза в работе
Дальнейшая практика показала, что работать с таким изогнутым сучкорезом намного удобнее, чем с прямым.
Действительно, вот я для наглядности положил рабочую часть сучкореза горизонтально на верстак. При этом видно, что рукоятки у него приподняты над уровнем верстака под некоторым углом.
В таком положении, сучкорезом значительно удобнее вырезать вертикальные ветви кустарников, поскольку рукоятки у него уже не лежат на самой земле, а соответственно и руки во время работы не задевают о землю, да и нагибаться сильно не нужно.
Также очень удобно вырезать малину и ежевику. Да и дикую поросль вишен и слив, таким сучкорезом вырезать значительно удобнее и проще чем ручным секатором.
Естественно, что таким изогнутым сучкорезом можно вырезать и горизонтальные ветви на деревьях. При этом мне кажется, что в некоторых случаях использование такого сучкореза даже предпочтительнее, поскольку при срезании ветки его нужно держать не перед собой, а чуть сбоку, что значительно облегчает работу, а также улучшает обзор области среза.
Кроме того, при срезании вертикально растущих сучков, за счет изгиба рабочей части, нам уже не надо высоко задирать рукоятки сучкореза, а можно держать их ниже уровня среза, что опять же делает работу более удобной.
В общем, я остался очень доволен такой доработкой своего сучкореза.
Однако если кто-то из садоводов захочет последовать моему примеру, должен предупредить, что далеко не всякий сучкорез подойдет для такой доработки.
Так, например, если у вас имеется дорогой и качественный фирменный сучкорез иностранного производства, то его, скорее всего нельзя будет изогнуть подобным образом, поскольку такие сучкорезы, как правило, сделаны из очень прочной и хорошо закаленной стали.

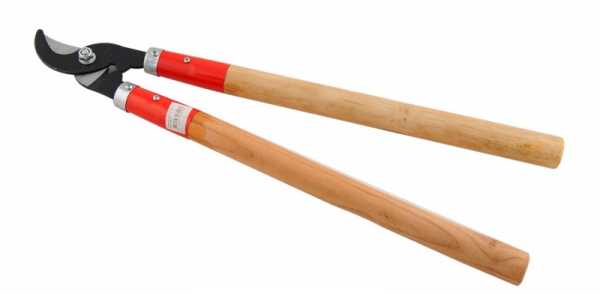

А вот недорогой отечественный сучкорез (как у меня), или также недорогой сучкорез китайского производства, может вполне подойти для подобной доработки.
Ну и на этом у меня все! Всем пока и удобного в работе инструмента!
Категория: Самоделки для дачи
www.freeseller.ru
100 фото и советы профессионалов по подбору инструмента
Любой дачник или садовод-любитель должен иметь в наличии массу инструментов, которые значительно упрощают труд. Это могут быть различные приборы — как механические, так и электрические, в зависимости от назначения приспособления.
Если приходится работать с ветками деревьев, в таком случае встретить вариантов можно не так много, но лучший из них — садовый сучкорез. Именно о его особенностях, преимуществах, способе выбора и эксплуатации пойдёт речь в этой статье.
Краткое содержимое статьи:
Виды садовых сучкорезов
Садовый сучкорез — инструмент, позволяющий быстро обрезать деревья от лишних веток и является самым удобным инструментом в своём деле на сегодняшний день.
Вспомнить только устаревшие секаторы и другие подручные средства — работать с ними не очень удобно. Постоянно приходится напрягать руки чтобы обрезать хотя бы одну ветку.
Что делать, если таких веток полный сад? С помощью этого прибора можно свободно справиться с большим объёмом работы, не используя для этого лестницы и не прилагая много усилий.
Если вам нужно выбрать садовые вилы, перейдите в раздел дача и сад!
Садовый сучкорез представлен в двух видах:
- штанговый;
- телескопический.

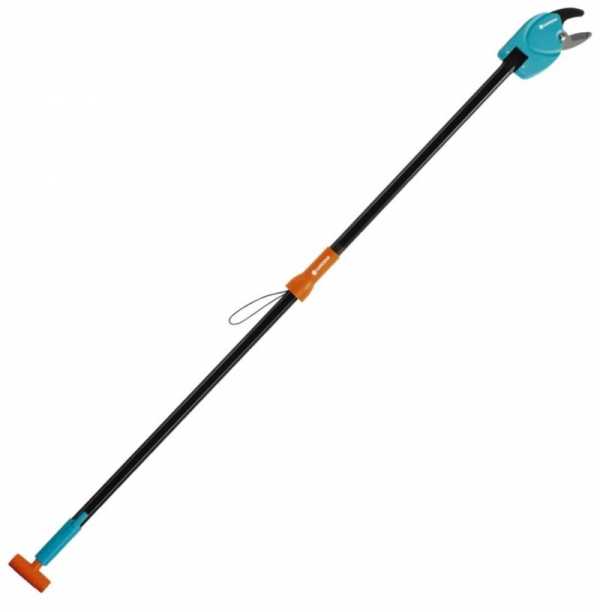

Штанговый сучкорез позволяет быстро справиться с деревом, даже не поднимаясь по лестнице, за счёт длинных ручек. Толстая эргономическая рукоятка позволит быстро срезать ветку. Подходит более старшему поколению или новичкам, так как он прост в использовании и не требует ни навыков, ни сил.

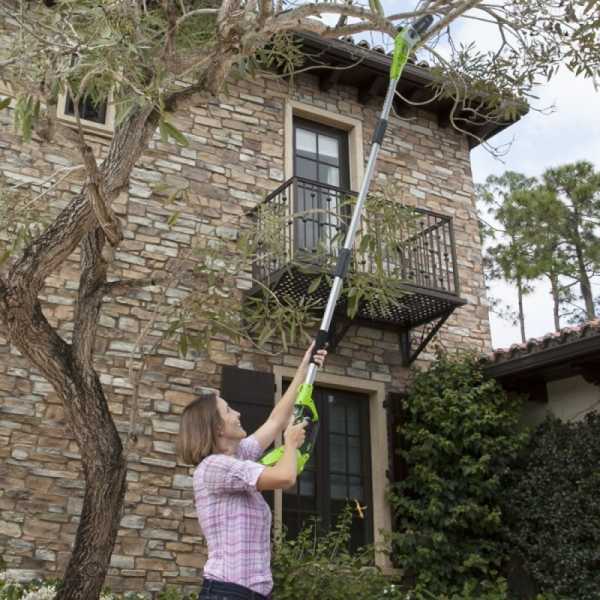

Любителям выращивать высокие деревья больше подойдёт телескопический прибор. Уже исходя из названия понятно, что он позволит быстро срезать ветки даже с верхушек, благодаря своей особенности увеличиваться в высоту.
Также часто приобретается садоводами, которые выращивают деревья на разных участках, прибор компактен по размеру и легкий в переноске. Телескопический сучкорез, как правило, используется профессионалами своего дела.
Технические характеристики
Ручные сучкорезы обладают такими же характеристиками, как и секаторы, только ко всему этому добавляются длинные ручки. Как раз именно ручки, по внешнему виду напоминающие рычаги, позволяют с легкостью срезать ветки.
Чем длиннее ручки, тем проще срезать ветки. Одними из самых удобных садовых инструментов для резки, считаются сучкорезы плоскостные с очень длинной рукояткой.
Таким образом, раздвинув рычаги руками в ширину до двух метров, ветка обрезается в один щелчок. Чаще всего на рынке можно встретить ручки, длиной от тридцати и до девяноста сантиметров.
Механизмы сучкорезов всем давно понятны, они напоминают секаторы или в более простом понимании — ножницы, только в больших размерах. Считаются одними из самых длинных приборов в саду, предназначенных для резки.
Советы профессионалов
Какой сучкорез лучше выбрать? Задумываясь над этим вопросом, профессионалы время от времени приходили к разному решению. С одной стороны, всё зависит от потребностей.
Нередко приходится обрезать высокие яблони, орехи, которые постоянно мешают передвижению по участку, а при работе с кустарниками, вовсе нет необходимости покупать длинные инструменты.
В итоге взвесив все преимущества обоих типов инструментов, профессионалы пришли к выводу:
- Телескопический сучкорез больше подходит для работы с очень высокими деревьями и постоянных объёмов работы. Нередко используется садовниками-профессионалами для выполнения своих рабочих обязанностей.
- Штанговый аналог куда более прост в освоении и больше подойдёт садоводам-любителям, которые посвящают работе в саду куда меньше времени. Это упрощённый вариант прибора, тем не менее он более громоздкий, поэтому его чаще выбирают только для стационарного использования.
При выборе инструмента на рынке, обязательно стоит обратить внимание на прочность рукоятки. Это легко сделать руками.
Также рекомендуется опробовать инструмент на любой ветке, желательно подобрать пробный вариант толщиной четыре сантиметра. Так можно убедится в том, что сучкорез будет достойно выполнять свои функции.
Напоследок, профессионалы рекомендуют выбирать максимально легкий прибор, так как он часто встречается довольно громоздским, что сказывается на массе приспособления.
Хоть с ним и проще резать ветки, но носить постоянно тяжелый предмет по всему участку далеко не просто. Также рекомендуется просмотреть фото сучкореза перед походом на рынок, чтобы приблизительно ориентироваться на понравившийся вариант.
Фото сучкорезов
Также рекомендуем посетить:
zdesinstrument.ru
Советы, рекомендации, видео и чертежи для создания щепореза своими руками
Практически у каждого частного дома или дачи имеется огород или приусадебный участок. Владельцы частных домов часто или редко посвящают какую-то часть своего времени для обработки своего огорода.
Для осуществления работ по благоустройству приусадебных участков могут использоваться разные инструменты и средства, которые используются регулярно, так как обработка участка должна вестись именно регулярно. В противном случае можно столкнуться с неприятными последствиями в виде сорняков, бурьянов и непривлекательного внешнего вида участка.
В обработке своего участка весьма полезным окажется одно интересное приспособление, которое сможет облегчить обработку. Речь идёт о щепорезе, который также называется садовым измельчителем — это более популярное название.Щепорез можно приобрести в магазине. Это довольно распространённое приспособление, которое пользуется популярностью у владельцев дач и частных домов. Приобретение щепореза является самым лёгким вариантом, хотя в то же время есть хорошие новости для тех умельцев, которые не ищут лёгких путей. Дело в том, что щеподробилку можно сделать своими руками, руководствуясь инструкциями и чертежами, а также видео. Об этом и пойдёт речь далее в этой статье.
Зачем нужен щепорез?
Прежде чем перейти непосредственно к технической части данной статьи, следует рассмотреть все преимущества использования такого оборудования, как щепорез. Что это и зачем он вообще нужен?
Щепорез является оборудованием, которое сможет избавить владельца своего обрабатываемого участка от необходимости разводить костры или собирать громоздкие кучи мусора, которые затем придётся вывозить.
В процессе обработки участка или огорода хозяину приходится сталкиваться с такими проблемами, как невозможность переработать отходы, которые остаются после обрезки деревьев и осенней уборки огорода. Речь идёт о различной ботве, обрезках сучьев и так далее. Чаще всего это приходится сжигать или же просто сваливать всё в огромную кучу, которую придётся затем вывезти.Измельчитель поможет владельцу участка избежать головной боли от проблем с мусором, обеспечив переработку отходов для их повторного использования. На выходе, владелец щепореза может получить пригодный материал для компоста или же щепу для твердотопливных котлов.
Конечно, вся польза щепореза налицо, но, к сожалению, приобрести такой измельчитель далеко не всем по карману ввиду его довольно высокой стоимости. Выход есть: сделать его своими руками. Сделать это возможно, используя подручные инструменты и материалы.
Заготовка основы
Для начала следует заняться заготовкой основы будущей щеподробилки:
- Нужно выточить массивный круглый диск, который послужит сразу и площадкой для установки ножей и маховиком. В принципе, можно найти готовый вариант, который бы подошёл, но такой диск можно изготовить и собственноручно.
- Если изготавливать такой диск самодельно, то следует взять металлическую заголовку, толщина которой будет равна 16−20 мм. В центре диска нужно проделать отверстие, предназначенное для шпонки. Также не следует забывать о краях — по ним следует сделать симметричные прорези для отвода стружки.
- В местах, предназначенных для ножей, нужно просверлить отверстия, которые понадобятся для крепежа ножей.
- Теперь можно перейти к креплению ножей. Закреплять ножи рекомендуется болтами с потайной головкой и желательно под шестигранный ключ. Данная рекомендация легко объяснима: в отличие от болтов под крестовую и плоскую отвёртки, болты под шестигранный ключ обеспечивают достаточное прижатие крепящихся ножей к металлическому диску без «слизывания» головочных пазов. Да к тому же следует упомянуть тот факт, что, используя шестигранный ключ, болт намного легче удержать от проворота, когда осуществляется затяжка гайки, с другой стороны.
- Для выталкивания стружки наружу, на противоположную ножам сторону маховика самодельной щеподробилки следует приварить поперечные планки, которые будут выталкивать стружку, вращаясь вместе с диском.
Изготовление корпуса щепореза
Выше был рассмотрен основной рабочий элемент измельчителя. Теперь можно перейти к описанию изготовления корпуса.
- Для него понадобится листовой металл толщиной 3−5 мм. Из него следует вырезать две одинаковые детали, которые впоследствии послужат верхней и нижней пластиной. По внешнему виду они выглядят как круг и прямоугольник, которые были наложены друг на друга. Круг должен обязательно быть большего диаметра, чем маховик с ножами — примерно на 3−5 см.
- Для корпуса также понадобятся так называемые «бочонки», которые можно будет изготовить из прута прямоугольного сечения, а также изогнутая металлическая полоса — она послужит боковой стенкой корпуса.
- Сборка корпуса будет невозможна без применения сварки. Для начала следует приварить изогнутую полосу металла к нижней пластине. Следует помнить о зазоре между боковой стенкой и диском. В том случае, если зазор приемлем, то можно приступить к прихвату сваркой бочонков к боковой стенке и нижней пластине. После этого нужно проварить всю получившуюся конструкцию изнутри и снаружи.
- Бочонки должны иметь отверстия с резьбой. Данные отверстия имеют своё предназначение. С их помощью впоследствии можно будет прикрепить верхнюю крышку к корпусу.
- После того как была осуществлена сварка корпуса, можно перейти к крышке измельчителя. В ней должны быть сделаны отверстия и выполнены в соответствии с положением бочонков. К тому же не следует забывать об отверстиях под приводной вал, на котором будет крепиться маховик с ножами.
- В крышке следует сделать приёмное отверстие для веток. Оно обязательно должно быть выполнено под определённым углом, чтобы ветки не могли быть выброшены назад.
- После сварки корпуса, изготовления крышки и маховика с ножами, можно приступать к их сборке вместе с приводным валом. После чего уже можно будет добавить и двигатель.
В принципе, измельчитель может быть собран своими руками. Изготовитель самодельного щепореза может руководствоваться чертежами, советами мастеров, а также всегда может посмотреть обучающие видео.
Кстати, читатель может посмотреть видео, на котором выполняет свою работу самодельный щепорез, собранный своими руками. На представленном видео можно заметить, что самодельный щепорез способен справляться со своей работой, конечно, если был собран с учётом всех рекомендаций и требований.
nashgazon.com
Какие бывают сучкорезы и какой выбрать — советы и отзывы | Своими руками
© Автор: ИРИНА КУДРИНА, опытный садовод
Возможности сучкореза вполне позволяют его обладателю стать мастером обрезки
ЕСЛИ ВЫ РЕШИЛИ ЗАЛОЖИТЬ НА СВОЕМ УЧАСТКЕ ПЛОДОВЫЙ ИЛИ ДЕКОРАТИВНЫЙ САД, ВАМ ПОТРЕБУЕТСЯ ПОСТОЯННО ПОДДЕРЖИВАТЬ ЗДОРОВЬЕ ДЕРЕВЬЕВ И КУСТАРНИКОВ НА ДОЛЖНОМ УРОВНЕ, УДЕЛЯЯ ОСОБОЕ ВНИМАНИЕ ИХ ЕЖЕГОДНОЙ ОБРЕЗКЕ. ПАСОВАТЬ ПЕРЕД ТАКОЙ ТРУДОЕМКОЙ ЗАДАЧЕЙ НЕ СТОИТ: В ЭТОМ ДЕЛЕ СОВРЕМЕННОМУ ДАЧНИКУ ПРИХОДЯТ НА ПОМОЩЬ РАЗНООБРАЗНЫЕ ПРИСПОСОБЛЕНИЯ, СРЕДИ КОТОРЫХ ОСОБОЕ МЕСТО ЗАНИМАЕТ САДОВЫЙ СУЧКОРЕЗ
Этот инструмент выручит, когда секатор окажется бессилен, а использование ножовки станет слишком трудоемким. Однако об эффективности сучкореза можно говорить лишь в том случае, если для каждого конкретного вида работ вы подберете правильную модель.
Сильнее секатора, уместнее ножовки
Садовый сучкорез представляет собой усиленную модификацию секатора и предназначается для удаления древесных побегов толщиной 3 — 5 см — даже самому мощному секатору такие не под силу. Конечно, их можно попытаться спилить садовой ножовкой, но ее применение не всегда уместно, особенно если дело касается труднодоступных мест в кроне дерева, расположенных на значительной высоте от земли. А сучкорез с такой задачей справится на раз-два: благодаря своей конструкции уменьшит нагрузку на руки, а усиленным воздействиехМ на ветку позволит быстро и легко срезать ненужный побег или засохший сучок.
Прежде чем отправиться в магазин за таким помощником, окиньте критическим взором свой сад: выбор подходящей модели будет напрямую зависеть от высоты, на которой вам придется ею орудовать, а также от интенсивности ее использования.
Все современные сучкорезы делятся на 3 категории — механические (ручные), электрические и бензиновые.

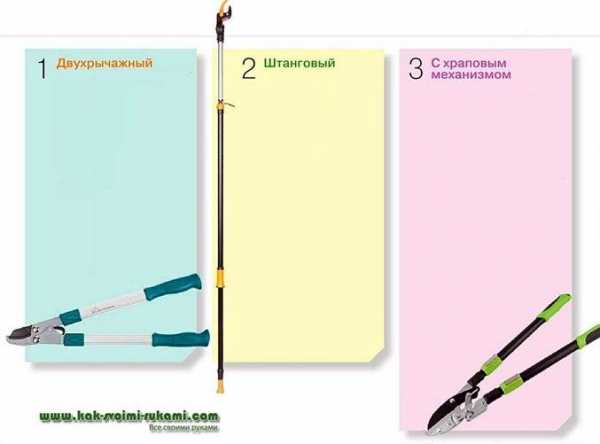

Ручные сучкорезы, в свою очередь, по способу приведения в действие можно разделить на двухрычажные и штанговые (высотные), а в зависимости от типа режущего механизма — на обводные, с наковальней и с храповым механизмом.
Читайте также: Обрезка сада – нужно или нет и зачем?

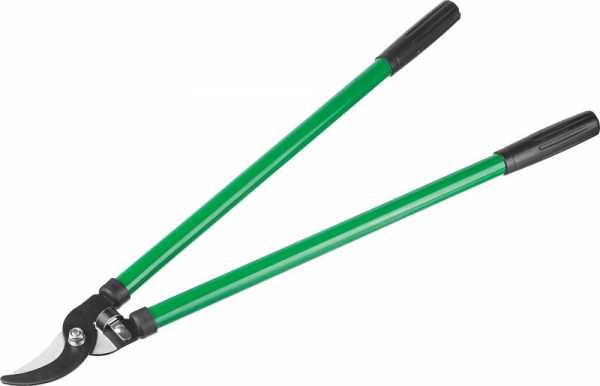

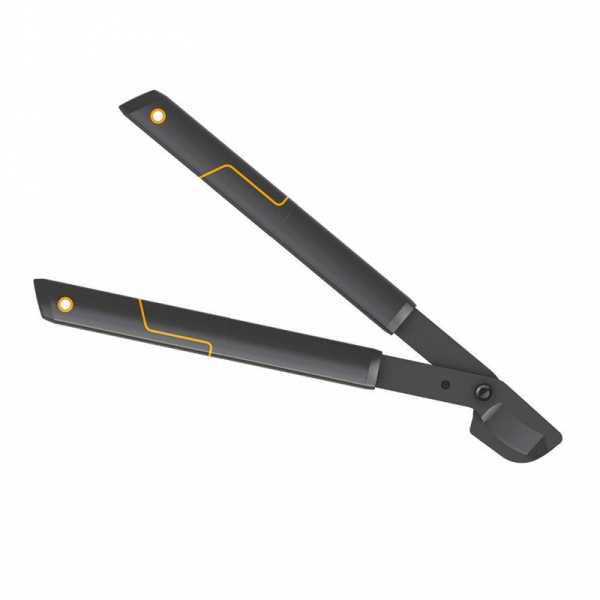

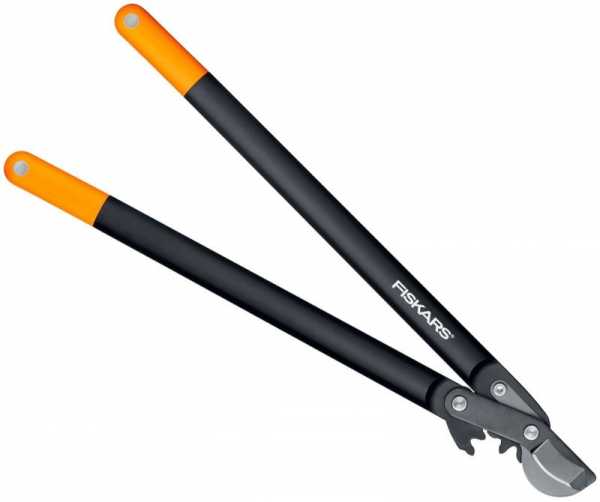

Двухрычажный
Такой сучкорез вы будете приводить в действие собственными усилиями, захватив руками две его удлиненные рукоятки. По типу действия он похож на большие ножницы, но с видоизмененной рабочей частью. Его рукоятки имеют длину от 30 до 90 см, поэтому такой помощник пригодится вам в первую очередь при обрезке кустарников и молодых деревьев, которые еще не достигли значительной высоты.
Тем же самым двухрычажным сучкорезом работают с колючими культурами. Его удлиненные рукоятки проведут процедуру обрезки легко и быстро, избавив вас от царапин и порезов.

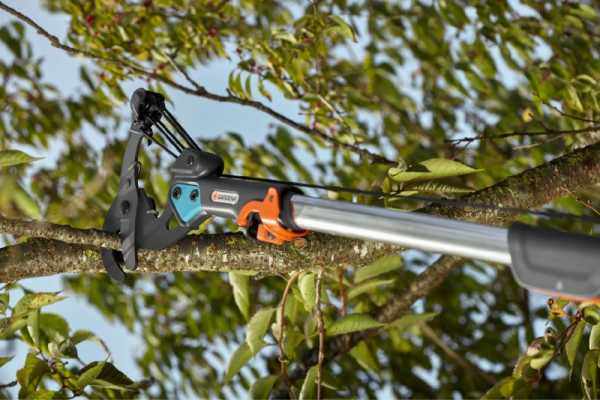

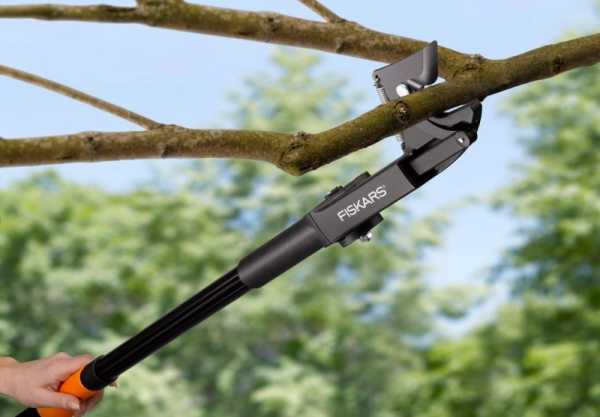

Штанговый

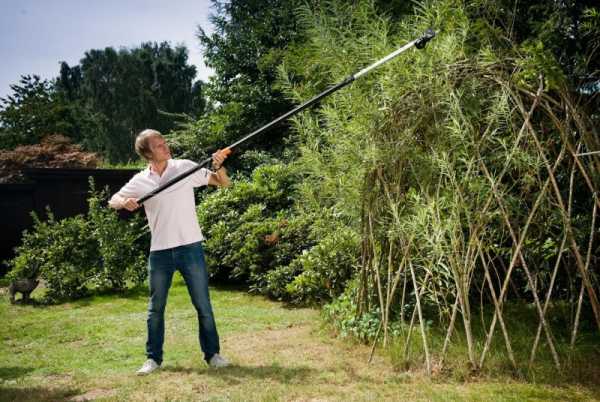

Для работы с высокорослыми садовыми насаждениями идеально подходит штанговый сучкорез, именуемый также высоторе-зом. Его отличительная особенность — штанга длиной от 1,3 до 4 м, которая позволит проводить обрезку крупноме-ров без использования стремянки. Стоя на земле, вы возьмете в одну руку телескопическую рукоятку высотореза с закрепленной на ее конце рабочей частью, а другой рукой приведете в действие инструмент, просто потянув за корд (веревку).
Благодаря эргономичной конструкции штанговый сучкорез не будет застревать даже в излишне загущенной кроне и позволит удалять ненужные ветви под любым углом.
Как выбрать и чем отличаются штанговые высоторезы (ножовки и сучкорезы)
Watch this video on YouTube

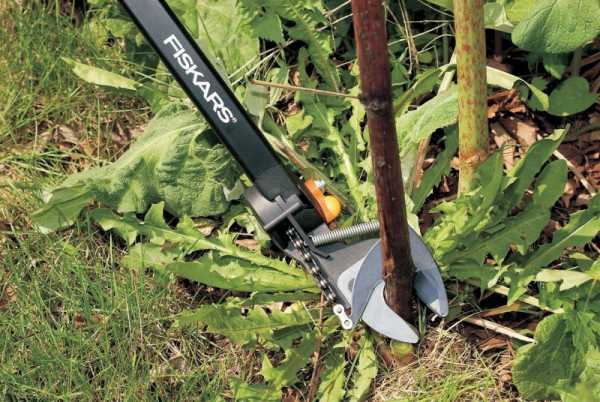

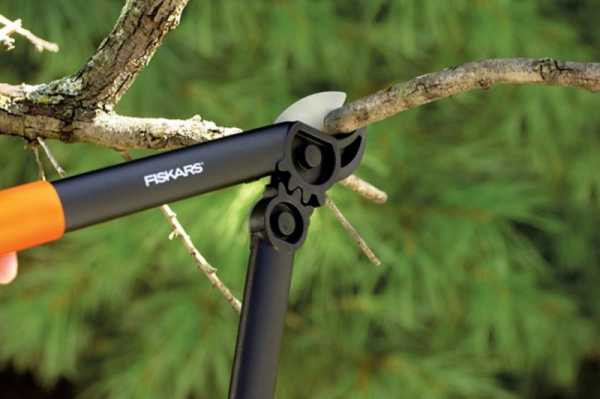

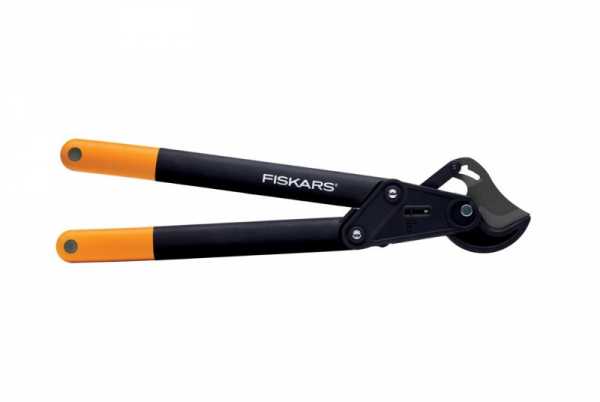

С храповым механизмом
И сучкорез с наковальней, и его обводной собрат могут иметь весьма полезное дополнение — храповый механизм. Ветвь отсекается поэтапно: разрезав часть побега, верхняя режущая пластина задержится в тканях растения, а рукоятки или корд при этом вернутся в исходное положение, готовые к очередному сжатию или натягиванию соответственно.
После 2 — 4 подобных сжатий рукояток и натягиваний шнура ненужный побег будет отсечен. Подобный механизм чуть увеличит время обрезки, но значительно сократит ваши усилия при удалении самых прочных и толстых побегов. Такой садовый помощник пригодится для обрезки как сухих, так и живых ветвей и исключит «размочаливание» древесины при их отсекании от растения.

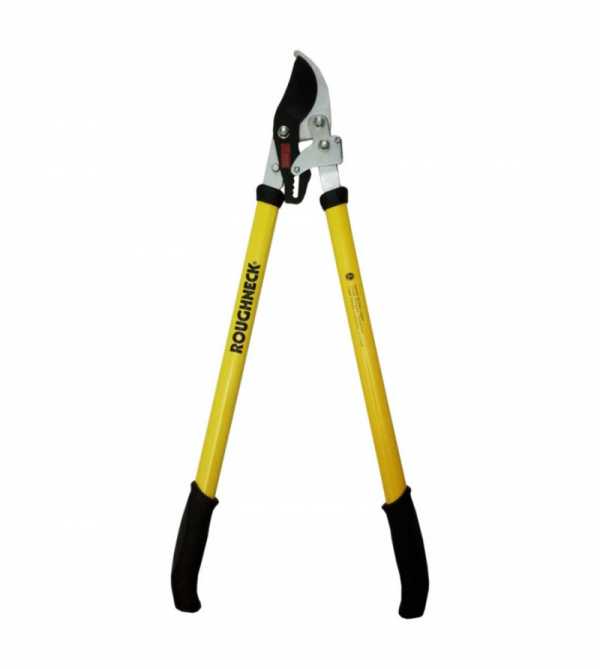

Обводной

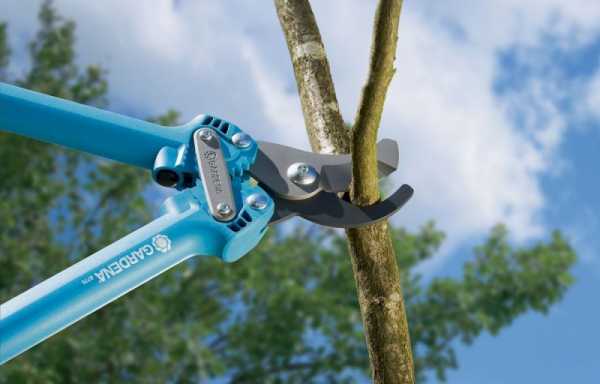

Этот сучкорез пригодится для удаления живых ветвей при формирующей обрезке деревьев и кустарников. Его рабочая часть оснащена верхним заточенным лезвием, которое во время отсекания побега будет скользить вдоль нижнего режущего полотна, выполняющего роль упора. И если для удаления толстой ветви ножовкой вам потребовалось бы совершить многочисленные возвратно-поступательные движения, то сучкорез справится с поставленной задачей после однократного сжимания его рукояток или натягивания корда.
Верхнее лезвие обводного сучкореза должно «смотреть» на ветвь, от которой вы хотите отсечь побег, а не в противоположную сторону.

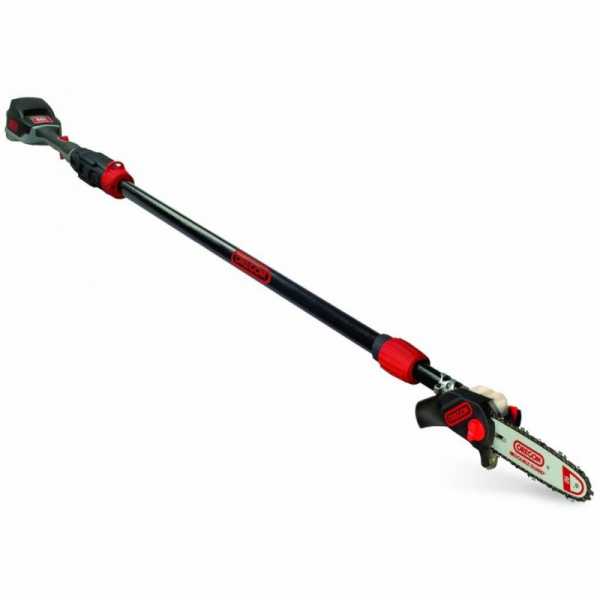

Электрический сучкорез
Если ваш обширный сад требует омолаживающей обрезки и «намекает», что ручной инструмент в данном случае потребует существенных физических усилий, присмотритесь к электрическим моделям сучкорезов.
Они представляют собой конструкции из цельной, разборной или телескопической штанги, закрепленной на ее конце мини-пилы и встроенного электрического двигателя, который приводится в действие присоединением питающего кабеля к розетке и нажатием кнопки на устройстве.
Рабочая часть такого агрегата — это уменьшенная модификация цепной пилы, состоящая из неподвижной шины небольшого диаметра и движущейся цепи. Такой помощник не только минимизирует ваши трудозатраты, но и ускорит процедуру об резки: его рабочую часть потребуется лишь располагать в нужном направлении, а отсекание побегов будет происходить за счет силы работающего электродвигателя. Единственным недостатком такого агрегата можно назвать плохую маневренность при обрезке из-за постоянной привязки к электросети.
Альтернативой может стать электрический сучкорез, работающий на аккумуляторах. Это орудие труда порадует мобильностью в работе, но заставит значительно раскошелиться при его покупке. К тому же аккумуляторные сучкорезы не отличаются высокой продуктивностью: их батареи довольно быстро разряжаются и требуют продолжительной подзарядки от электросети.
С наковальней
Заточенное верхнее лезвие имеет и этот сучкорез, однако от обводного инструмента он отличается видоизмененным нижним рабочим полотном, которое представляет собой расширенную пластину («наковальню»), располагающуюся перпендикулярно линии реза. Такая опорная площадка может иметь ребристую поверхность либо углубление, куда будет погружаться верхнее лезвие после того, как вы отсечете им очередной побег.
Этот садовый помощник работает, как гильотина: не разрезает древесные ткани, а разрубает их. Поэтому сучкорез с наковальней больше подходит для удаления засохших ветвей кустарников и деревьев: для живых побегов он все-таки грубоват.
Бензиновый
Этот сучкорез прекрасно подойдет для больших объемов работ. Его конструкция сходна со строением электрического инструмента, при этом его двигатель работает на топливе — вы сможете удалиться от дома на любое расстояние и произведете обрезку садовых насаждений в кратчайшие сроки без особенных физических усилий.
Бензиновый агрегат может похвастаться более высокой мощностью, нежели его электрический «товарищ», хотя и стоит он дороже, а также требует от своего владельца более тщательного техобслуживания.
Читайте также: Какие инструменты помогут облегчить работу в саду – обновляем свой огородный арсенал
| КРИТЕРИИ ВЫБОРА СУЧКОРЕЗА | |
| ОБЪЕМ РАБОТ | С сезонным удалением единичных побегов вполне справится ручной сучкорез. Регулярную же обрезку обширного высокорослого сада лучше поручить его электрическому или бензиновому аналогу. Электрический инструмент примерно через 40 минут активной эксплуатации потребует «передышки» и защиты от перегрева, а бензиновый не станет затягивать процесс и будет работать без остановки до тех пор, пока в его бензобаке не закончится топливо |
| КОНСТРУКЦИЯ | При выборе ручного сучкореза между хорошо заточенными лезвиями и скрепляющим их болтом не должно быть люфа. Принесите с собой в магазин ветку подходящего диаметра и проверьте остроту рабочего полотна, а также функциональность понравившейся модели; добросовестный продавец никогда вам в этом не откажет |
| ПРУЖИНА | Подбирая двухрычажный инструмент, протестируйте его руками – после нескольких «холостых» сжимающих движений у вас не должно возникать чувства усталости, за что отвечает пружина, которой он оснащен. Отдавайте предпочтение сучкорезу с более надежной и долговечной ленточной пружиной, которая продлит срок его службы в сравнении с инструментом со встроенной спиральной пружиной |
| РУКОЯТКА | Выбирайте модели, рукоятки которых выполнены из высокопрочных сплавов. Откажитесь от покупки инструмента с пластиковыми или алюминиевыми элементами конструкции: такой помощник быстро выйдет из строя. Работать сучкорезом с гладкими рукоятками не только неудобно, но и опасно – позаботьтесь о наличии на них шероховатых резиновых или силиконовых накладок |
| ФИКСАТОР ЛЕЗВИЙ | Это важный элемент любого качественного сучкореза, оберегающий его хозяина от травм и порезов. Обходите стороной модели, лишенные такой детали |
| ШТАНГА ВЫСОТОРЕЗА | Обязательно проверьте функциональность телескопической или разборной штанги высотореза, а также оцените целостность литой детали и отсутствие на ней дефектов. Если приобретаете штангу отдельно, удостоверьтесь в надежности и легкости ее крепления к рабочей части инструмента |
| ДРУГИЕ ДОПОЛНЕНИЯ И РАСХОДНЫЕ МАТЕРИАЛЫ | Выбирая электрический сучкорез, обратите внимание на длину его кабеля и позаботьтесь о приобретении удлинителя необходимой протяженности; а также – специального масла для заправки его масляного бачка. Бензиновый сучкорез, помимо заправки масляного бачка, потребует наполнения бензобака смесью масла и топлива в указанных в инструкции пропорциях |
| ВСЕПОГОДНОСТЬ | Не забывайте, что электроагрегат можно будет эксплуатировать только в сухую ясную погоду, в то время как бензиновый сучкорез в этом плане окажется менее прихотливым |
| ВАШИ ОЩУЩЕНИЯ | Обязательно обратите внимание на эргономичность и вес приобретаемого сучкореза. Рукоятка должна быть удобной, а вес инструмента – не тяжелым для вас. Это поможет избежать усталости при работе с новым садовым помощником |
КАКОЙ ИНСТРУМЕНТ ВЫБРАТЬ ДЛЯ ОБРРЕЗКИ ПЛОДОВЫХ ДЕРЕВЬЕВ – ВИДЕО
Плодовый сад Какой инструмент выбрать для обрезки плодовых? обрезка яблонь весной видео . обрезка
Watch this video on YouTube
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
Подпишитесь на обновления в наших группах.
Будем друзьями!
kak-svoimi-rukami.com
чертежи, устройство конструкции :: SYL.ru
Ухаживая за своим садовым участком, каждый хозяин сталкивается с проблемой утилизации веток, остающихся после обрезки деревьев, и других отходов, образующихся после уборки огорода. Чаще всего их сжигают или вывозят. А можно дать этим отходам «вторую жизнь», просто измельчив их.
После этого полученные щепки можно будет использовать для топки котла на твердом топливе, в качестве одного из компонентов для компоста либо для изготовления арболитовых блоков.

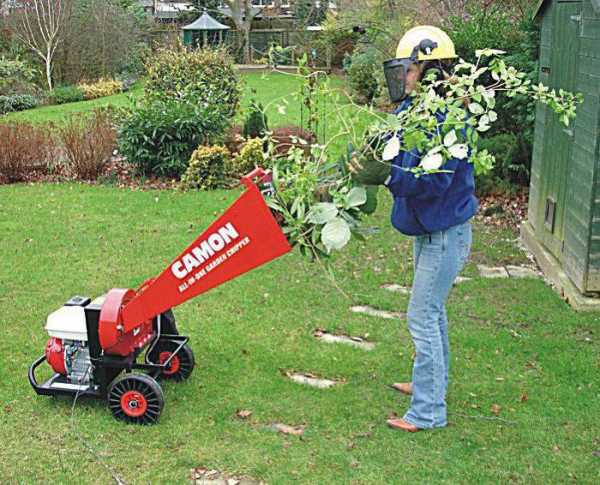

Поможет в измельчении отходов щепорез. Чертежи подобного устройства обычно не вызывают особых затруднений при его конструировании, которое можно произвести самостоятельно.
Понятие щепореза
Прежде чем изготавливать щепорез своими руками, необходимо понять, что это за оборудование и как оно работает.
Щепорез – это устройство, напоминающее молотковую рубительную машину. Он позволяет измельчать древесину до плоской щепы, длина которой составляет до 25 мм. Для обеспечения работы данного механизма необходимо подключение к электрической сети или двигателю внутреннего сгорания.

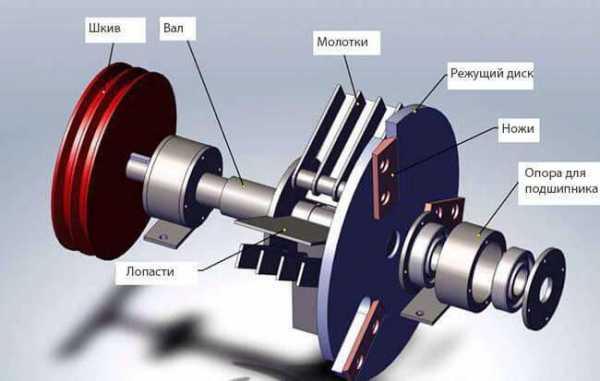

Устройство станка
Щепорез, чертежи которого можно посмотреть на картинках к данной статье, состоит из следующих основных компонентов:
- Корпус машины.
- Защитный кожух, который защищает движущиеся части устройства. Может быть откидным или съемным.
- Двигатель. Он может быть электрическим или внутреннего сгорания.
- Вал, который соединяется с двигателем.
- Внешний шкив, который соединяет между собой вал и двигатель.
- Молотки плоской формы, когда находятся в свободном вращении.
- Отбойники, которые разделяют молотки на отдельные части (сектора).
- Диск, на котором закреплены ножи.
- Сито. Размер ячейки в нем составляет 15-20 мм. В нем собираются продукты рубки.
- Входной патрон, в который непосредственно подаются древесные отходы.
Принцип работы устройства
Самодельный щепорез работает по достаточно простому принципу. Двигатель (независимо от его вида) закреплен на станине. Он соединяется со шкивом посредством ременной передачи. Шкив вращается и приводит в действие вал, закрепленный в роликовых подшипниках. На валу крепится диск с ножами.
Сырье подается вручную. Попадая внутрь, отходы сами затягиваются под молотки и ножи. Это является своеобразной защитой рук.
Подготовка корпуса
Щепорез своими руками начинают изготавливать с подготовки необходимых деталей. Часть из них можно приобрести в местах сбора металлолома, а некоторые придется выточить у токаря.
Для изготовления корпуса понадобится лист металла с толщиной 3-5 мм. Из него с помощью трафарета вырезается нижняя и верхняя часть. Трафарет напоминает соединенные вместе круг и прямоугольник. Причем важно выбрать такие размеры, чтобы диаметр круга был больше диска с закрепленными ножами на 3-5 см. Боковой стенкой будет служить полоска металла. Понадобятся также два «бочонка»», которые можно вырезать из арматуры. В них делается резьба. Благодаря им соединяются верхняя крышка и корпус.
Соединяются части с помощью сварки. Сначала сваривается нижняя пластина с боковой полоской металла. После этого проверяется, вместится ли диск с ножами. Если все подходит, приступают к сварке «бочонков», которые соединяются с боковой и нижней сторонами. Все швы провариваются с двух сторон.
В корпусе необходимо подготовить отверстие для вала. В крыше делается отверстие для того, чтобы можно было вместить ветки. Оно выполняется под определенным углом, за счет чего ветки не выбрасываются назад.
Подготовка других элементов
Прежде чем конструировать щепорез своими руками, необходимо подготовить все детали. Для изготовления диска понадобится металлический лист толщиной 16-20 мм. Диаметр готового изделия должен быть примерно 300-350 мм. В центре делается отверстие, куда помещается шпонка, а по внешнему периметру — симметричные прорези. Через них будет отводиться стружка. Для крепежа ножей подготавливаются отверстия. Щепорез своими руками можно собрать с применением готового диска. В любом случае диск одновременно будет являться маховиком.
Для подготовки ножей, каждый из которых должен иметь два отверстия, чаще всего рекомендуют брать рессоры от легкового автомобиля. Отверстия углубляют, чтобы головки винтов «утапливались» в нож. Ножи для щепореза закрепляются с помощью болтов, которые откручиваются (закручиваются) шестигранным ключом. Этот факт объясняется тем, что болты под отвертку закручиваются не так плотно. Болт же под шестигранник легче удержать при закручивании гайки от проворота, он лучше прижимается к диску, пазы на головке не «слизываются».
Под молотками понимают плоские пластины металла, толщина которых составляет порядка 5 мм. Располагаются они на роторе. Это те детали, которые лучше купить уже готовые.
Необходимо подготовить сито. Для этого берут любую металлическую емкость, от которой отрезается кольцо. В нем делают отверстия. Можно воспользоваться сверлом или пробойником конусного типа.
Далее организуется выталкивание стружки из машины. Для этого на второй стороне диска (противоположной ножам) привариваются поперечные планки. Они будут вращаться вместе с диском, тем самым подталкивая стружку наружу.
Как сделать щепорез
Когда все детали по отдельности подготовлены, можно приступать к сборке всей машины. Делают это в следующей последовательности:
- Собираются элементы рубильного блока. На вал одеваются подшипники, маховик (диск с ножами), молотки.
- Далее проверяется рама на наличие всех необходимых отверстий: для вала, выгрузки щепы, приемного бункера, для болтов.
- К раме приваривается воронка для приемного бункера. Делается это под углом.
- Следующий этап подразумевает подготовку привода. На раме монтируется мотор, шкивы, одеваются ремни.
- К раме монтируется рубильный блок в сборе.
- Последним этапом на рубильный блок одевается защитный кожух для обеспечения безопасности.

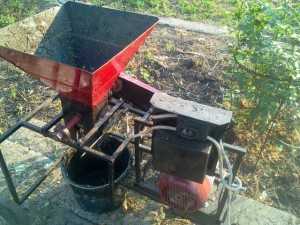

После полной сборки щепореза производится его пробный запуск. Делается он вхолостую. Первое время после начала работы (примерно 5-7 дней) щепорез рекомендуется эксплуатировать в щадящем режиме, не перегревая его. За это время все детали «притрутся» друг к другу. Благодаря этому снизится риск их «заклинивания». Уже через несколько дней работы самодельная машина готова к частому использованию при обычных условиях.
www.syl.ru
Плоскорез своими руками ( фото+ чертеж) | Своими руками
Вашу работу на огороде существенно облегчит чудо-плоскорез, который можно изготовить из подручного материала бытовыми инструментами.
Для этого понадобится бывшее в употреблении ножовочное полотно шириной 24 мм, деревянная планка сечением 20×25 мм длиной 1,5 м и 4 самореза размером 3,5×55 мм. Отверстия диаметром 4,5 мм в дереве сверлим, а в лезвии – пробиваем керном и изгибаем, нагревая (см. рис.).
Очень тонкое лезвие позволяет ему двигаться плоско, не загребая балласт земли.
Благодаря симметричному расположению лезвия на держаке, оно не выкручивается в руках, как у Г-образного плоскореза.
Плоскорез получается очень легким, им посильно выполнить быстрое движение. И при этом возникает мощный эффект каратэ (второй закон Ньютона). Помахивая такой «дирижерской палочкой», можно без устали выполнить большой объем работы при прополке, рыхлении или покосе.
Кроме того, самодельный плоскорез получится в 100 раз дешевле покупного.
Читайте также: Плоскорез своими руками – необычная конструкция
Плоскорез своими руками – чертеж
© Автор: В. Д. ДОБРОВОЛЬСКИЙ. г. Киев.
ПЛОСКОРЕЗЫ СВОИМИ РУКАМИ + ОТЗЫВЫ И СОВЕТЫ: ОТЗЫВЫ ЧИТАТЕЛЕЙ
ПЛОСКОРЕЗЫ – ЭТО УДОБНО
Их оценили, прежде всего, любители беспахотного земледелия. Они убеждены, что глубокое рыхление земли, а особенно ее переворачивание при вспашке, делает почву мертвой. При этом наверху оказываются анаэробные микроорганизмы, которые гибнут от кислорода, а их противоположность, аэробные микробы, увлекаются вглубь и тоже пропадают. В итоге землю некому ворошить, как некому и перерабатывать органику в доступное для растений питание. Плоскорез же углубляется в почву не больше, чем на 3-5 см, срезая сорняки и разрушая корку на почве, чтобы насытить ее воздухом. Оставшиеся в земле корни сорняков постепенно сгнивают и на их месте образуются пустоты, которые впитывают росу и влагу из воздуха. Благодаря этому земля даже без полива всегда остается достаточно влажной.
Плоскорез удобен тем, что наклоняться при работе с ним не приходится, а за один взмах он обрабатывает площадь в 5 раз больше, чем тяпка. Этим инструментом спокойно можно делать канавки и небольшие лунки для семян, а также формировать грядки и скашивать траву на тропинках. Время от времени плоскорез придется точить, но если он сделан из качественного металла, то это нужно будет делать редко.
На легких почвах работать плоскорезом – одно удовольствие, чего не скажешь об обрабатывании твердой земли: там уже придется приложить усилия, но умеренные.
Этот инструмент придумал Владимир Фокин из Владимирской области. Он взял за основу форму кочерги: к черенку прикрепил длинную широкую скобу с заточенными тремя сторонами и особым изгибом. Работа стандартным плоскорезом со стороны напоминает подметание метлой.
Плоскорезов Фокина разработано
несколько типов. Большими удобно обрабатывать приствольные круги деревьев, готовить грядки к посеву, полоть сорняки, окучивать, ворошить сено. Малые используют для обработки всходов, когда требуется аккуратность, ими же удаляют усы у клубники. Есть плоскорез-крепыш -он незаменим на целине и тяжелых почвах. Специально для окучивания берут плоскорез-могущник. А есть еще малый полотик, с помощью которого удобно делать рядки для посева, а также пропалывать узкие междурядья.
У оригинальных плоскорезов Фокина лезвия черного цвета и они очень острые. Качественный инструмент имеет крепление, походящее как левшам, так и правшам.
Но есть и другие плоскорезы, более специфичные и имеющие свои персональные имена. У Гидры закругленное лезвие и широкий носок, которые облегчают обработку на тяжелых суглинках и песчаных почвах.
Лезвие Стрижа похоже на сердце. Эта форма позволяет легко удалять сорняки с разветвленным корневищем. Аист в основе своей имеет лезвие в виде клюва. Им хорошо подгребать землю к картошке, капусте, быстроокучивая их, а форма позволяет делать это движениями хоть к себе, хоть от себя. Также он прекрасно справляется с густой травой и бурьянами. Лепесток предназначен для точечного удаления крупных сорняков и окучивания грядок там, где нужна аккуратность. Пышка убережет ваши руки от мозолей при работе на тяжелых почвах. Она легкая, а черенок имеет защиту для ладоней. Самозатачивающийся плоскорез Кузьма имеет массу достоинств: на него не налипает земля, им можно обработать труднодоступные места под кустами, заборами, площадь захвата велика, а срок службы позволит передать этот инструмент по наследству внукам. У Зубрика с одной стороны есть зубчики, которыми можно легко выбрать корни и сорняки.
Плоскорез Мазнева соединяет в себе достоинства плоскореза и тяпки. Дракон-3 похож на мини-культиватор. Одной его стороной можно просто подрезать сорняки, а вот другая, состоящая из трех острых зубьев, разобьет любую дернину и комья земли.
Как видите, выбор, представленный на рынке плоскорезов, удовлетворит даже самого придирчивого покупателя и поможет облегчить труд на приусадебном участке.
Улучшенный вариант плоскореза
Всегда с особенным чувством читаю статьи, авторы которых делятся своими, пусть даже небольшими изобретениями, облегчающими труд на земле и экономящими слабые наши силы и тощие кошельки (чего скрывать, в большинстве своем возделывают огороды люди в возрасте). Вот и я хочу рассказать о кое-каких экспериментах в этой области.
Возьмем, например, плоскорез. Все его нахваливают, покупают, эксплуатируют. Ну, думаю, наверное, действительно необходимый и полезный инструмент в хозяйстве. Но поскольку у меня спина не очень здоровая (и лишних денег тоже нет), я плоскорез сразу не стал покупать, а решил сначала провести испытания с его копией.
Взял старую косу с косовищем и отрезал от полотна половину – вот вам и плоскорез (даже внешне очень похоже). Вышел с ним в огород, начал рыхлить одну из грядок. У нас почвы не пушистые, тяжелые, и когда я стал тянуть за ручку плоскорез к себе, подрезая землю, то почувствовал приличную нагрузку. И понял, что такие движения – не для моей многострадальной ра-дикулитной спины.
Кроме того, когда начал ковыряться в обработанной земле, пришел в ужас от огромного количества разрубленных на мелкие части корней таких особо агрессивных сорняков, как осот и вьюнок. Ведь для них это самый лучший способ размножения. В общем, диву теперь даюсь, читая о «волшебных» грядках, которые строгают плоскорезом: и корней там нет, и сорняки в округе не растут. Чудеса да и только.
Короче, подумал немного, провел очередную ревизию в сарае и вместо обычного плоскореза изготовил его более простой и легкий вариант. Взял обычную строительную скобу, которая представляет собой железный стержень диаметром 8 мм (бывает и толще), концы которого, в свою очередь, загнуты в одну сторону (но приходилось встречать и такие, где в разные). Один конец разогнул обратно, но самый его кончик с острием примерно на 10 мм снова загнул в ту же сторону. Наложил скобу на конец черенка от лопаты так, чтобы свисала загнутая часть скобы, а другой конец (где я и загнул 10 мм) забил в тело черенка. Чтобы скоба не вертелась, примотал ее проволокой в двух местах.
Посмотрел, прикинул и понял, что надо расклепать свисающую букву «Г». Расклепал и еще раз загнул этот «отросток» относительно линии черенка влево на 15 мм. И хороший инструмент получился!
Сейчас поясню, в какой момент я его подключаю к работе на огороде. На грядке бороздки я делаю не поперек, а вдоль. Для этого использую лопату, так быстрее: чиркнул ею – и все. Бороздки поливаю, удобряю, сею в них семена, и все засыпаю. А вот когда вылезут из земли сорняки на 10-15 см, я беру свой новый инструмент и, углубляясь примерно на 4-5 см между рядками, без особого усилия протягиваю по грядке скобой, легко и без повреждений вытаскивая сорняки тем самым загнутым и расклепанным кончиком. Производительность такого инструмента очень хорошая, да и спина опять Же не болит.
Опасная прополка А теперь хотел бы отдельно поговорить о сорняках, раз уж про них речь зашла. Вот, например, колючий чертополох. Красавец, конечно, ничего не скажешь: граненый стебель, на хорошей почве вырастает в рост человека, к осени колючки вытягиваются в длину до 2 см. Но самое интересное, что, когда такое взрослое растение лопатой выкопаешь, почва под ним похожа на гречневую кашу – вся рассыпчатая. Получается, что это природный структулизатор земли? В новом сезоне собираюсь провести эксперимент: соберу семена этого чертополоха и осенью на экспериментальную грядку их посажу, но не вразброс, а полосами, оставив между ними при-
мерно по 15 см. Думаю, в итоге получу грядку с хорошо гранулированной почвой (а взрослые сорняки легко, без особых хлопот, уберу с помощью лопаты).
А вот с борщевиком Со-сновского, нашествие которого можно считать настоящим бедствием для земле дельцев, все обстоит не так просто. Тут главное – уметь отличать его молодые листья от других растений. И как только вы обнаружили еще молодой борщевик, бросайте все дела, хватайте ту же лопату в руки – и в бой. Если совсем нет здоровья, берите ампулу с мощным инсектицидом (лучше, конечно, такой препарат заранее купить), резиновые перчатки, пакет полиэтиленовый, пассатижи и острый ножик.
Прибежали в огород, надели перчатки, срезали ножом у земли стебель борщевика, потом пассатижами отломили кончик ампулы и вылили ее содержимое прямо на срез оставшегося в земле пенька.
Хлопотно? Да. Но по-другому нельзя. Я однажды даже совсем уж запущенный борщевик, толщина ствола у которого была больше 8 см, таким способом погубил (больше он на том месте не проклевывался). А раньше пробовал и керосином, и еще какой-то пахучей гадостью -ничего не помогало. Если позволяет здоровье и борщевик еще не высокий (ну где-то 40-50 см), то осторожно обкопайте вокруг него так, чтобы захватить и боковые корешки. Я, бывало, обкапывал такой молодой борщевик на глубину не менее 70 см, добираясь до самых тонких хвостиков. Работа, конечно, не быстрая, но тоже с гарантированным результатом.
Главное – вовремя обнаружить. Ветер семена борщевика не принесет, а вот на колесах и даже на глубоко рифленой обуви они могут запросто к вам пожаловать. Берегите глаза и кожу от сока борщевика в жаркое время! Я сам однажды пострадал в июле, когда, недооценив опасность, в рубашке с короткими рукавами и с топором наперевес набросился на эти огромные трубки – рубил их наотмашь, как лес валил. Как мои глаза и лицо не пострадали, не знаю, но сейчас догадываюсь – Бог миловал. А вот руки до локтей обожгло так, что я трое суток не мог спать. Мало того, сам лежу на спине, а на груди у меня костер пылает, как будто горящих углей насыпали, хотя сок на грудь не попадал. Пил таблетки от аллергии, мучился очень, но вылечился.
Короче, и сами берегитесь, и детей берегите, а заодно обязательно покажите им борщевик, чтобы знали его в лицо.
© Автор: А. Леонтьев
УСОВЕРШЕНСТВОВАНИЕ ПЛОСКОРЕЗА ФОКИНА
Популярный универсальный садово-огородный инструмент плоскорез Фокина действительно очень удобен. Данным инструментом легко и удобно производить множество (до 20) различных операций. Он одновременно способен выполнять функции тяпки, лопаты, косы и граблей.
Плоскорез Фокина предназначен для обработки почвы, функционально – это почвенный инструмент, с которым мало что из других подобных орудий может сравниться.
Но для тех, кому мало описанных в инструкции к плоскорезу Фокина 20 операций, предлагается доработать форму большого лезвия плоскореза.
Доработка заключается в том, что в лезвии делается V-образный вырез длиной примерно 50 мм и шириной 12 мм по короткому краю лезвия, с последующей специальной заточкой с той же стороны, что и основная заточка. Вырез делается для надежного выдергивания корневищ многолетних сорняков из почвы на глубине, равной длине лезвия и более.
Делается это следующим образом. Плоскорез V-образным вырезом нужно направить вертикально в землю на расстоянии 2-5 см от сорняка. Рукоятка при этом ложится горизонтально, в направлении стебля сорняка. Далее нужно надавить ногой на лезвие, чтобы оно вошло в почву на всю глубину. Затем приподнять конец рукоятки и выдернуть корневище при помощи V-образного выреза.
УСОВЕРШЕНСТВОВАННЫЙ ПЛОСКОРЕЗ СВОИМИ РУКАМИИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
Подпишитесь на обновления в наших группах.
Будем друзьями!
kak-svoimi-rukami.com
Как сделать садовый измельчитель своими руками + Видео
Стань настоящим умельцем и сделай сам свой садовый измельчитель!
Такой девиз уже взяли на вооружение владельцы довольно большого количества частных домов и огородов. Присоединиться к почетному списку садоводов-новаторов можете и вы. Для этого вам просто надо отдохнуть после утомительных часов ручной работы по обрезке деревьев и запастись чертежами, которые и позволят создать такой садовый измельчитель своими руками. На это у вас уйдет, по словам экспертов, минимум затрат и энергии.
Конечно, вы можете пойти в профильный супермаркет и приобрести дорогостоящую и с большими габаритами технику, которая измельчит нужное количество веток за пару минут. Но согласитесь, что намного приятнее будет сделать садовый измельчитель своими руками, найдя правильную статью в интернете, а затем использовать его долгие годы по назначению. Ведь в зависимости от типа почв, вы можете у себя посадить целый сад плодовых деревьев, за которыми вам понадобится ухаживать.
Самодельный садовый измельчитель – агрегат эффективный!
Садовый измельчитель не должен быть маломощным и оснащенным малым количеством ножей, иначе вы рискуете получить низкую производительность вашего нового инвентаря. Лучше собирать прибор, который позволит обрабатывать ветки с диаметром в 4 см, выбранные же технические показатели в 2 см будут недостаточны для подобных работ. Для такого оборудования необходимо подобрать мощный двигатель (одни эксперты советуют бензиновый, который более экономичный, другие – электрический). Большинство мастеров-самоделкиных взяли на вооружение двигатель от мотоблока МБ-1.
Кроме того, чтобы изготовить качественный инвентарь, вам придется купить и целый набор дисковых пил с твердосплавными насадками – от шестерки до десятки (примерно 25 штук). В результате вы достигнете нужной ширины режущей кромки в 8 см.
Только имейте в виду, что дисковые пилы должны быть из хорошего металла, иначе рискуете сами все испортить.
Многопрофильный агрегат – что к чему приваривать
Итак, вы готовы приступить к работе. Теперь вам нужно сварить каркас из стальных труб для установки вашего мотора, соединить двигатель с измельчителем при помощи ремня (найти можно и в автомагазине), отдельно режущие диски установить на стальной вал (диаметр 20мм) и проложить между ними тонкие пластиковые шайбы. Эксперты советуют устанавливать двигатель на раме так, чтобы он мог перемещаться относительно дисковых пил и регулировать натяжение ремня привода. Рама измельчителя крепится на штанге мотоблока и фиксируется болтами.
Облегчить намного работу позволит и упорный профиль в виде бруска. Его можно легко установить своими руками на раму собираемого вами садового электрического измельчителя. Намного приятнее будет работать с древесиной, если вы установите для приема измельчаемого продукта и специальный отсек как сверху, так и снизу. В нижней части он позволит предотвратить возможное разбрасывание измельченных отходов. Ваш прибор теперь может «поглощать» не только древесину, но и траву, ботву и сучки, а если надо и овощи, измельчая их до малейших кусочков.
Рекомендуем ознакомиться
Вот в принципе и все – вашу устройство полностью готово к работе. Садовый измельчитель веток, оказывается, сделать своими руками совсем не трудно. Только помните о технике безопасности – ее никто не отменял. Как и о том, что использованный материал тоже следует как минимум вывезти с участка и желательно утилизировать.
nasotke.ru
