Чертежи бани 4 на 4 схема и план – Баня 4 на 4 планировка внутри

Чертежи бань 4х4

Чертежи бань 4х4 (м), планировка внутренних помещений.

Рассмотрим четыре разных варианта сооружений. Каждая из предложенных планировок разработана с учетом строительных норм и правил, полностью соответствует эксплуатационным характеристикам строения, имеет красивый внешний вид, который прекрасно впишется в ландшафт приусадебного участка.

1-ый ВАРИАНТ ИСПОЛНЕНИЯ

Баня из бруса.

Площадь используемых помещений:

1. Парилка – 4,0 (м²).
2. Мойка – 4,0 (м²).
3. Комната отдыха – 8,0 (м²).

2-ой ВАРИАНТ ИСПОЛНЕНИЯ

Каркасная баня.

Площадь используемых помещений:

1. Парилка – 3,24 (м²).
2. Моечная комната и душевая – 3,96 (м²).
3. Комната отдыха – 5,72 (м²).
4. Санузел – 1,40 (м²).
5. Тамбур – 1,68 (м²).

3-ий ВАРИАНТ ИСПОЛНЕНИЯ

Баня из бруса.

Площадь используемых помещений:

1. Парилка – 4,0 (м²).
2. Душевая – 4,0 (м²).
3. Комната отдыха – 8,0 (м²).

4-ый ВАРИАНТ ИСПОЛНЕНИЯ

Баня из оцилиндрованного бруса.

Площадь используемых помещений:

1. Парная – 4,0 (м²).
2. Моечная комната – 4,0 (м²).
3. Комната отдыха – 5,0 (м²).
4. Тамбур – 3,0 (м²).

Планировка бань спроектирована с учетом оптимальных размеров помещений.

Общие указания к строительной части проекта:

1. Определяемся с высотой помещений.
2. Подготовим материал:

• для изготовления фундамента
• для изготовления стен
• лаг, перекрытия, стропил, полов, обрешетки
• внутренней отделки стен и потолков
• внешней отделки здания
• утеплителя, пароизоляции
• кровли

3. Изготовим деревянные окна с двойным остеклением.
4. Изготовим деревянные двери.

5. Все строительные работы, выполняем в строгом соответствии строительных норм и правил.

Далее, посмотрим варианты размеров бань 3х4 (м).

Заказать чертеж


Поделитесь с друзьями!

chertegnik.ru

Планировка бани 4 х 4


Ранее мы уже говорили от чего зависит выбор планировки бань, а также рассмотрели, как может быть выполнена планировка бани 6 на 6 с террасой и мансардой.

Но далеко не всегда есть необходимость в возведении бани такого размера.

Если загородный участок не очень велик, а попариться в баньке хочется, то можете присмотреться к варианту устройства бани 4 на 4 м из бруса.

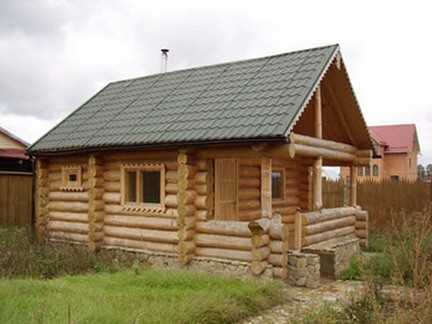

План бани 4 на 4

На фото ниже приведен план бани.

Как видно из чертежа, баня имеет пристроенную террасу размером 1,5 х 4 м, где можно поставить небольшой столик и, уютно устроившись под навесом, попить чаю после банных процедур.

С террасы дверь ведет в предбанник. В предбаннике можно хранить небольшой запас сухих дров. Здесь же устанавливается шкафчик для одежды, лавка и вешалка. Размер предбанника позволяет использовать его в качестве комнаты отдыха.

В предбанник выходит топочная дверца печки, установленной в парном отделении.

Парная имеет достаточный размер для установки полога и банной печи. Печь при этом может быть как заводского изготовления (например, печь Теплодар), так и самодельная каменка.

При установке печи нужно выполнить требования правил пожарной безопасности, защитив стены вокруг печи несгораемым материалом, а перед топочной дверцей в предбаннике уложив металлический лист.


Конструкция бани 4 на 4

Фундамент бани следует выбирать в зависимости от вида грунта основания. В большинстве случаев для возведения такой бани будет вполне достаточно сделать столбчатый фундамент из кирпича.

Стены бани выполняются из бруса 150х150 или 150х100 в зависимости от температурных условий в районе строительства. Собранный сруб следует проконопатить джутом или льноватином.

Стропила для двускатной крыши выполняются сечением 100х40 мм. Кровлю можно выполнить из оцинковки или смонтировать покрытие из металлочерепицы.


Внутренняя отделка бани 4 х 4

Ранее мы уже рассматривали варианты внутренней отделки бани, где приводились примеры отделки моечной и парной. В бане 4 х 4 можно воспользоваться этими советами и выполнить отделку вагонкой. При этом для моечной и предбанника можно использовать вагонку хвойных пород (сосна, кедр, лиственница), а для парной – лиственных  деревьев (осина, липа, абаши).

В парной следует утеплить потолок и стены, чтобы предотвратить потерю тепла из помещения.


Наружная отделка бани

Ранее мы уже рассматривали варианты отделки брусовой бани. В большинстве случаев для придания стенам из бруса красивого внешнего вида будет достаточно шлифовки и обработки древесины специальными составами, предотвращающими гниение (антисептики), а также эффективно препятствующими возгоранию (антипирены).

Но, если у вас есть желание на долгие годы надежно защитить стены от разрушающего воздействия внешней среды, то вы можете выполнить отделку сайдингом.

Как видите, планировка бани 4*4 сочетает в себе небольшую площадь застройки и достаточную функциональность. При этом ее строительство обойдется значительно дешевле, чем возведение бани больших размеров.

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать… Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать… Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…
  • < Баня-бочка
  • Простая баня из бруса с самодельной каменкой >

russkaya-banja.ru

Баня 4х4 планировка фото

Баня 4 на 4 планировка внутри

Компактная баня 4х4 м – прекрасное решение для небольшого участка. Даже в условиях столь скромной по своим габаритам конструкции, можно вполне удачно расположить все необходимые помещения, получив в результате полноценную, функциональную и удобную баню.

Баня внутри

Ознакомившись с нижеизложенной информацией, вы узнаете о наиболее оптимальных вариантах расположения внутренних помещений бани 4х4 м, выборе рациональных габаритов каждого из них, особенностях внутренней отделки, а также дополнительных сопутствующих нюансах.

Баня 4х4

Общие рекомендации по планированию бани

Составление проекта любой бани, и строение размерами 4х4 м не является исключением, начинается с обозначения расположения наиболее главных помещений рассматриваемого строения, т.е. парилки, помывочной комнаты и предбанника.

Планировка бани Планировка бани

Важно! Если баня 4 на 4 будет строиться из бревен (а именно этот материал наиболее часто используется при возведении конструкций столь скромных размеров), учитывайте, что внутреннее пространство в результате будет несколько меньше по сравнению с наружным. В процессе выполнения расчетов, отнимите от внутренней стороны используемых бревен толщину бревна (в случае срубки «в лапу»), либо же добавьте к этой толщине дополнительные 250 мм (в случае срубки «в чашу»). Это позволит вам максимально правильно выполнить требуемые расчеты.

К примеру, если баня строится из бревен длиной 400 см и диаметром 24 см, срубленных «в чашу», внутренние размеры подобног

superbany.ru

Планировка бани 4х4 м, план и проект внутренних помещений

Если ваш загородный участок не слишком велик, а хочется иметь свою баню, то ее вариант размером в 4х4 м будет идеальным решением. Возле нее можно сделать террасу со столиком и креслами, где вечером можно выпить чаю, отдохнуть и поделиться приятными впечатлениями от отдыха.

Планировка бани 4х4м

Планировка бани 4х4 м,как правило, начинается с обозначения комнат: моечной, парилки и предбанника.

Также следует запомнить, создавая проект бани 4х4 м, которая будет изготовлена из бревен, что внутреннее пространство бревен получится немного меньше. Чтобы правильно все просчитать, то из внутренней стороны бревен нужно отнять толщину бревна (если оно срублено в лапу), а, если сруб произведен «в чашу», то к этой толщине нужно прибавить еще 25 см.

Если, например, взять бревно длиной в 4 м и толщиной 240 мм, которое было срублено «в чащу», то его внутренний размер будет не больше трех метров. Поэтому этот факт нужно учитывать заранее, ведь строение существенно становится меньше внутри.

Можно сделать, конечно же, баню с внутренним размером в 4х4м, но для этого потребуется сделать заказ фирме-производителю. Они сами посчитают размер бревна и обрежут его как надо.

Планировка бани 4х4 м определяется по таким параметрам:

  • пространство изнутри должно быть разделено ровно на две части. В первой части будет находиться комната для отдыха большая, а во второй, которая тоже должна быть поделена напополам, парилка и комната для отдыха малая;
  • печь для такой планировки бани нужно устанавливать в моечной. Также модно рассмотреть установку печи возле стены комнаты для отдыха, будет очень удобно отдыхая подбрасывать в нее дрова. В принципе, она может быть установлена где угодно, все на усмотрение хозяина;
  • чтобы можно было пользоваться баней зимой, то необходимо к бане пристроить тамбур;
  • если вам лень самим топить печь, то ее можно установить в тамбуре и привлечь к растопке обслуживающий персонал. Тогда можно будет спокойно отдыхать и не беспокоится о том, что печь затухнет.

Планировка бани 4х4 м может меняться в зависимости от таких дополнений:

  • можно расположить вход в строение с улицы и в комнату для отдыха с любой стороны. Установка двери должна выполняться согласно местонахождению бани на участке;
  • если с этим определились, то можно планировать другие входы, в моечную или комнату для отдыха. Двери комнат должны быть установлены недалеко друг от друга, чтобы было удобней перемещаться между комнатами;
  • особого порядка планирования моечной и парилки нет, их можно чередовать друг за другом, неважно какая комната будет первой. Единственное, что нужно учесть, это то, что моечная должна быть определена ближе к сливной яме, чтобы легче было выводить трубу для слива;
  • также очень важно, чтобы мебель и оборудование для бани были расставлены правильно. Потолок в парилке, например, должен быть не сильно низким, потому что пары выходящие из топки могут обжечь лежащего на верхней полке человека;
  • размеры комнат обычно определяются по желанию хозяина. Парилку, например, лучше сделать больше, чем моечную. Ведь в моечной нужно всего лишь помыться в душе, а вот в парилке может находиться несколько человек, при этом каждый захочет прилечь на лавочку в полный рост.

Строительство бани 4х4 м включает в себя обустройство следующих дополнительных сооружений :

  • крыльцо;
  • терраса.

Данные конструкции не являются элементом планировки нашей постройки, они идут как дополнительные. Их можно будет соорудить позже в виде каркасной пристройки.

Строительство бани 4х4 и планирование ее помещений не несут в себе никаких сложных задач, но все же нужно учесть все нюансы этой постройки, чтобы потом не нужно было что-то переделывать.

Чем можно отделать наружные стены бани 4х4?

Обычно наружные стены обрабатывают путем механического воздействия или, если говорить проще, шлифуют. После этого, чтобы придать стенам замечательный вид, их обрабатывают специальным раствором, который способен противостоять возникновению насекомых, защищает от мгновенного воспламенения, а также придает замечательный вид бревнам, подчеркивая их структуру.

После проведения шлифовки бревен их конопатят. Это делается для того, чтобы уплотнить появившиеся щели между бревнами.

На данном этапе наружная отделка стен нашей бани 4х4 заканчивается. Если все правильно выполнить, то отшлифованная и обработанная специальным составом древесина будет служить еще не один год, и будет радовать хозяев своим великолепным видом.

Если у хозяев появится желание придать этому строению современный и прекрасный вид, то наружные стены можно зашить горизонтальным сайдингом. Одним из вариантов будет отделка стен панелями для фасадов, блок-хаусом или кирпичом.

Если вы хотите сэкономить на отделке стен, то можно произвести ее используя более бюджетный материал — виниловый сайдинг. Он замечательно смотрится, защищает от снега и дождя и отлично переносит солнечное излучение.

Существует еще один вариант отделки наружных стен бани 4х4. Его выполняют с помощью природного камня или рваного кирпича. Такая отделка будет смотреться просто изумительно, но, правда, и стоит довольно дорого.

Основные преимущества бань 4х4

Самое главное преимущество — это экологичность материала, из которого строятся бани. Если проект бани 4х4 включает в себя строительство ее из хвойных пород, то такая древесина обладает еще и лечебными свойствами.

Если по проекту запланирован наем специальной бригады для строительства бани, то они с помощью технологии шипо-пазного соединения возведут вам прекрасное строение, которое прослужит не один десяток лет.

Если проект бани 4х4 предусматривает строительство ее из бруса, то этот материал обойдется вам намного дешевле чем, например, из кирпича или строганого профилированного бруса.

Строительство бани 4х4 м не требует больших финансовых затрат и не займет много территории на вашем участке. Вы только будете с радостью отдыхать в ней и набираться здоровья.

bane.guru

3 этапа планировки бани 4х5 [+ФОТО]

Баня – отличное место для отдыха. Неудивительно, что многие владельцы собственного земельного участка помимо дома и подсобных помещений желают построить там и парилку.

Фото бани 4 на 5

В данной статье, проиллюстрированной фото, мы рассмотрим, как своими руками возвести баню, предварительно все распланировав. Уверены, наша подробная инструкция будет полезна вам и планировка бани 4 на 5 станет для вас легкой задачей (см.также статью «Баня 4 на 5 на 4 на 5 – приятная банька во всех отношениях»).

Купить проект или распланировать самостоятельно?

Конечно, проще всего приобрести проект, созданный с учетом ваших индивидуальных требований касательно следующих составляющих:

  • количества комнат;
  • размеров комнат;
  • особенностей обустройства полок;
  • наличия второго этажа;
  • возможности обустройства комнаты отдыха и т.д.

Однако цена такого проекта будет достаточно высокой, что в итоге повысит общую смету строительства и тогда парилка будет уже не такой долгожданной.

Совет. Можно воспользоваться типовыми проектами, которые в изобилии представлены на нашем тематическом ресурсе. Здесь вы найдете чертежи, которые уже проверены другими любителями водных процедур. В любой проект, взятый за основу, легко внести изменения, которые удовлетворят все ваши требования и желания.

Схема-чертеж бани

Если вы решили спланировать парилку самостоятельно, то вам необходимо в обязательном порядке предусмотреть следующее:

  • раздевалку;
  • парную;
  • моечную;
  • размещение печи;
  • вентиляцию.

Если вы хотите соорудить помещение для своей семьи, то в таком случае вам необходимо разработать план бани 4 на 5, что позволит в ней комфортно находиться как минимум небольшой компании.

Основные особенности планирования бани для всей семьи

Строить функциональные парилки, в которых может поместиться семья из четырех-пяти человек – это не только выгодно, но и практично, ведь вы всегда сможете пригласить к себе друзей.

Ниже приведена подробная схема бани 5х4 с описанием всех помещений, которые в нее входят:

  • предбанника;
  • моечной;
  • парной.

Один из вариантов проекта

Уверены, что наши советы и рекомендации станут вам полезными, и вы сможете самостоятельно создать проект бани.

Как обустроить предбанник

Предбанник необходим для того, чтобы защитить помещение от холода, а также он будет служить своеобразным тамбуром, что позволит сохранить микроклимат внутри парной.

Совет. Если помещение вплотную прилегает к другой постройке или находится в непосредственной близости от него, то можно отказаться от сооружения предбанника, что позволит существенно сэкономить на строительстве.

Планировка внутри бани 4 на 5 предусматривает наличие определенных требований к предбаннику:

  • идеальный размер – метр шириной и от полутора метров в длину;
  • обязательно утепленные стены, не пропускающие порывы холодного ветра и мороз;
  • наличие хорошего освещения – здесь можно сделать даже большие окна;
  • наличие скамеек для сидения, полок для обуви и крючков для одежды.

Как обустроить моечную

Планировка бани 5х4 обязательно предусматривает наличие моечной. Здесь можно даже установить стиральную машину, тем самым освободив место в доме.

Вариант проекта с тремя комнатами

К моечной также предъявляются определенные требования, придерживаясь которых, вы сможете обустроить данное помещение с максимальным комфортом:

  • минимальная площадь моечной рассчитывается из учета одного квадратного метра на одного человека;
  • оптимальный размер – 1,8 на 1,8 метра, а если планирует установить там скамейку или лежанку – 2 на 2 метра;
  • между моечной и парной должна быть тонкая перегородка и дверь.

Совет. Обязательно установите в моечной полку или скамейку. Это позволит вам отдыхать там после парной. Также на скамейке смогут отдыхать дети или взрослые люди, которым противопоказано нахождение в парной.

Как обустроить парную

И последнее, что предполагает план бани 4х5 – это обустройство парной, которая, по сути, является основной комнатой во всем строении. Здесь также существуют определенные требования и правила, которых следует придерживаться.

В первую очередь обратите внимание на уровень комфортности – в ней должно свободно помещаться не менее двух человек, а лучше трех, что позволит моющимся контролировать самочувствие друг друга, тем самым повысив уровень безопасности.

Форма парной чаще всего бывает квадратной, но и форма небольшого прямоугольника также приемлема. Печь обычно устанавливают в дальнем углу, что позволит лучше контролировать температуру и микроклимат в помещении. Вытяжка делается неподалеку от выхода.

Обустройство полок в парной

Также важно правильно обустроить полки, которые могут иметь различную форму и внешний вид:

  • небольшие лежанки с предусмотренной подкладкой под голову;
  • обычные скамейки со спинкой;
  • удобная и комфортабельная скамейка, напоминающая шезлонг.

Существуют и проверенные годами правила обустройства полок, которые также рекомендуется неукоснительно соблюдать:

  • минимальная ширина полки для сидения должна составлять сорок сантиметров, оптимальная ширина полки для сидения составляет девяносто сантиметров а ширина полки для лежания с согнутыми в коленях ногами – сто пятьдесят сантиметров;
  • длина полки должна составлять не менее 180 сантиметров;
  • между верхней и нижней полками должно быть пространство не менее 35-50 сантиметров;
  • расстояние от верхней полки до потолка должно составлять не менее одного метра.

Совет. Для обустройства полок рекомендуется использовать узкие, массивные доски, но обязательно с закругленными углами. Обратите внимание, что между досками должно быть пространство, сквозь которое будет осуществляться циркуляция воздуха.

Занимаясь обустройством парилки, уделяйте особое внимание полкам, потому что ошибки при их создании испортят впечатление от даже самой шикарной бани!

В завершение

Создать план бани для всей семьи не так сложно, как может показаться. Подберите среди проектов, представленных на нашем сайте, наиболее подходящий для вас. Если вас в нем что-то не устраивает, внесите в него изменения, с учетом указанных выше требований (узнайте здесь, как строится баня 5 на 5 для загородного участка из бруса).

Это позволит вам соорудить баню по всем правилам, но и с учтенными вашими пожеланиями. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

9ban.ru

Баня 4х4-планировка | Строительство бани

Баня 4х4 с планировкой из 3-х помещений

Планировка бани 4х4м предполагает наличие трех помещений: комнаты отдыха,моечной и парной.

Можно,конечно,сделать только два помещения: парную(совмещенную с моечной) и предбанник(комнату отдыха).

Но тогда о чем речь-делите четыре метра на пополам и все дела… Получится два помещения площадью по 8м2. Но,в этом случае,размеры парной не будут оптимальными.

Поэтому в данной статье такой вариант планировки бани 4х4 м рассматривать не будем.

Также,при прорисовке плана бани 4х4м,обратите внимание на то,что,если заказываете сруб из бревен длиной 4м,то внутреннее пространство сруба будет меньше. Из внутреннего размера нужно будет вычесть:

  • только толщину бревна,если рубка бревен в лапу
  • если рубка бревен в чашу,то добавится к толщине бревна еще и отрезок равный 250мм

Так например,сруб в чашу из 4м бревен толщиной 240мм будет иметь внутренний размер 3х3м. Это существенно уменьшает внутреннее пространство бани.Этот момент  необходимо учитывать заранее.

Конечно,можно заказать любой размер бревен,но,если рассчитываете  4м внутри сруба,то длина бревен будет равна 4+2*0,24+2*0,25=4,98м. А это значит,что фирма,которая вам будет рубить сруб,посчитает вам все обрезки длиной 1м (от 6м бревен) и включит их в стоимость сруба.

Давайте рассмотрим примеры планировки бани 4х4м (по внутренним размерам):

  1. Вариант планировки бани 4х4м: парная, моечная и комната отдыха.

    Сруб 4х4м с парной,моечной и комнатой отдыха общей площадью 16м2. Внутреннее пространство равномерно поделено сначала на две половинки,в одной из которых располагается комната отдыха площадью 8м2.А вторая половинка еще раз делится на пополам: парная и комната отдыха по 4м2. В данном варианте планировки бани 4х4 банная печь будет топиться из моечной.

  2. Но можно сделать вариант,когда печь располагается у другой стены,которая выходит в комнату отдыха и, тогда можно подбрасывать дрова в печь из комнаты отдыха. Выбор расположения топки зависит от предпочтений хозяина.
  3. Если добавить небольшой тамбур к тому плану,что рассмотрен выше,то можно будет баню эксплуатировать и в зимний период

  4. Вариант планировки бани 4х4 с тамбуром,в который выходит топка банной печи

    Если вывести топку банной печи в тамбур,то можно поддерживать постоянный огонь в печи бани кому-нибудь из обслуживающего персонала. И тогда не нужно будет заботиться о температурном режиме тем,кто в данный момент наслаждается  банными процедурами.

Планировка бани 4х4м может варьироваться в зависимости от следующих исходных данных в каждом конкретном случае:

  1. вход в баню с улицы в комнату отдыха может быть расположен с трех разных сторон.Выбор нахождения двери зависит от расположения бани по отношению к границам участка и соседних сооружений
  2. в зависимости от места нахождения главного входа в баню и топки печи, соответственно располагаются все помещения бани:  из комнаты отдыха вход в моечную,а из моечной-в парную.Двери,с одной стороны,должны иметь наикратчайшее расстояние друг от друга, с другой стороны- в помещениях должны быть глухие простенки,к которым можно будет без проблем поставить банное оборудование или мебель
  3. парную и моечную можно менять местами(по п.2),но нужно учитывать еще и сток воды из бани в сторону нахождения канавы или канализационного колодца. Канализационную трубу из бани лучше всего выводить из моечной. Поэтому ,если есть такая возможность,то именно моечная должна примыкать к той стороне,которая выходит к сточной канаве или колодцу.
  4. немаловажным фактором для планировки является расстановка мебели и банного оборудования.Например,в парной полок нужно разместить так,чтобы пар из поддавальной дверки печи не обжигал лежащего на полке. Или, в комнате отдыха обеденный стол можно поставить у окна,но так,чтобы открывающаяся  дверь из моечной не сбивала сидящего у стола человека
  5. площади помещений нужно рассчитывать в зависимости от личных предпочтений и количества людей.Например,парилка может быть чуть больше,чем моечная. Если в моечной достаточно установить душевую кабину размерами 1х1м,чтобы можно было комфортно помыться,то в парной недостаток площади для взаимного размещения полока и печи -это вопрос личной безопасности

При постройке бани 4х4м также возможны дополнительные сооружения:

    • крыльцо
    • терраса

Но это уже не относится к внутренней планировке и рассматриваются, как вспомогательные конструкции,необходимые для входа в баню. Они могут быть пристроены  в дальнейшем,в каркасном исполнении.

Баня 4х4 и ее планировка ,вроде бы,не должна представлять каких-то сложностей,но постарайтесь учесть все нюансы и тогда,в дальнейшем(после завершения строительства),не будет возникать острого желания что-то переделать.
