Фрезерно копировальный станок по дереву своими руками

Копировально-фрезерный станок по дереву предназначен для создания изделий по заданному образцу. С помощью таких устройств осуществляется плоскорельефная, объемная или скульптурная резьба. Если нет возможности приобрести фабричную модель, то всегда можно изготовить станок своими руками.

Классификация копировально-фрезерных станков

По степени автоматизации различают три группы копировально-фрезерных станков по дереву:

• ручные (настольные):
• стационарные;
• автоматические.

На устройствах первой группы обрабатываемая деталь фиксируется механически. Конструкция фрезерных станков второй и третьей категории предусматривает наличие пневматических прижимов, удерживающих изделие. Это позволяет работать с алюминием.

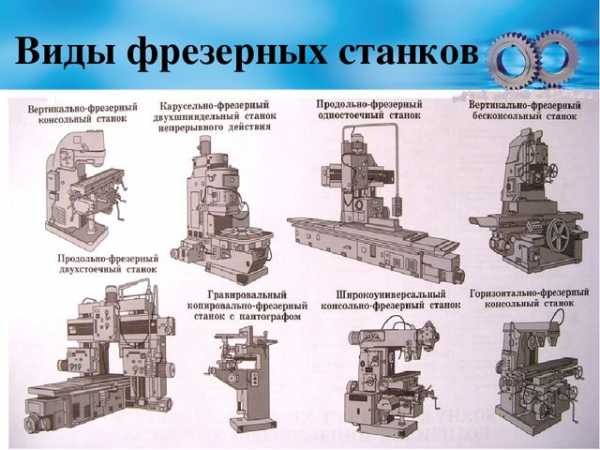

Виды фрезерных станков

Принцип работы устройства

Копировально-фрезерные станки по дереву предназначены для обработки плоских и объемных деталей. С помощью таких устройств создаются орнаменты и надписи, фасонные профили, сложные узоры на заготовках с гранями в разных плоскостях.

Существуют модели фрезерных станков с ЧПУ, которые обрабатывают криволинейные детали методом копирования по шаблону. Благодаря использованию этих устройств стало возможным создание большого количества деталей сложной формы и одинакового размера.

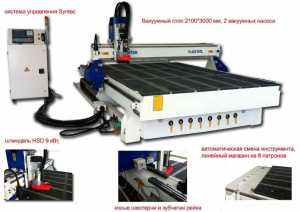

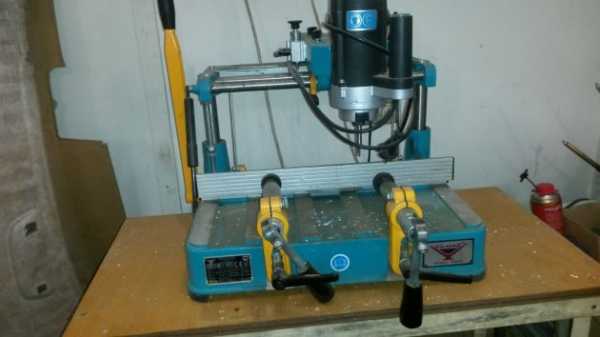

Копировально-фрезерный станок с ЧПУ

Подобные станки используются преимущественно в мебельном производстве для создания декоративных элементов сложной формы.

Кроме мебели, на фрезерных станках создаются предметы декора, архитектурные элементы (барельефы, фризы), сувениры, деревянные детали оружия, рукоятки садовых инструментов. Так как все эти изделия отличаются по форме и по размеру, то для создания каждого из них требуются фрезерные станки определенной конструкции. Но независимо от компоновки, все устройства работают по одинаковому принципу.

Для работы с деревом на станке устанавливается фреза – режущий инструмент. Обработка изделий осуществляется по следующей схеме:

• С помощью копира задается контур или поверхность. В качестве копира могут выступать плоский шаблон, эталонный образец, пространственная модель, чертеж, фотоэлемент.
• Устройство слежения связано с режущей головкой через механическую (реже гидравлическую или пневматическую) систему подачи.
• По заданному шаблону фреза создает контур или поверхность.

Принцип работы копировально-фрезерного станка

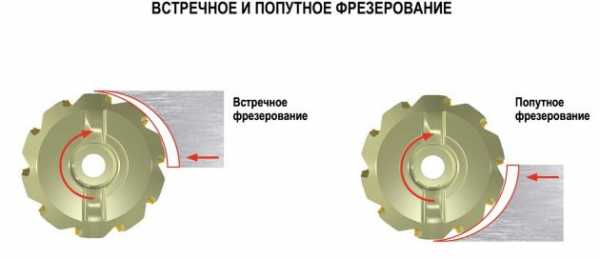

Варианты фрезеровки

Фрезеровка на копировальном станке может осуществляться одним из двух методов:

• Встречная фрезеровка, при которой деталь подается в противоположном от фрезы направлении.
• Попутная фрезеровка, при которой и заготовка, и фреза перемещаются в одном направлении.

Методы фрезерования

Фреза на таких устройствах может быть сделана из минералокерамики, синтетического или сверхтвердого материала и способна заменить процедуру шлифовки. Но для станков, работающих с изделиями из дерева, это не слишком актуально, так как этот материал не отличается особой твердостью.

Процесс создание станка своими руками

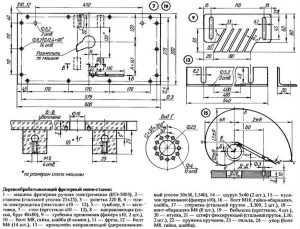

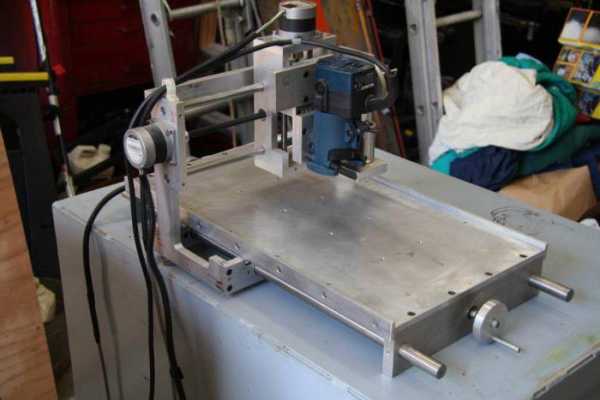

Чертежи самодельного мини-фрезерного станка по дереву

Покупка копировально-фрезерного станка по дереву, особенно оснащенного ЧПУ, выгодна для крупных производителей, в остальных случаях проще создать его самостоятельно.

Перед изготовлением станка необходимо создать чертеж и определиться с тем, как будет использоваться устройство. Если планируется работать с большими изделиями, то размер станка тоже должен быть большим, чтобы фреза производила меньше вибраций. Кроме этого, нужно подобрать электрический двигатель достаточной мощности. Выбор зависит от плотности материала, с которым планируется работать.

Количество осей тоже определяется на стадии макета, так как изменение конструкции готового станка может оказаться проблематичным. Для работы с плоскими деталями достаточно двух осей: с продольным и поперечным движением. Заготовки с небольшим рельефом требуют еще и перпендикулярно перемещающуюся ось. Для обработки более сложных изделий могут понадобиться и четыре, и пять осей.

Существует множество конструкций фрезерного станка, но все они состоят из трех элементов:

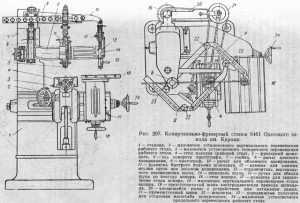

Копировально-фрезерный станок — устройство

• рабочая поверхность;
• станина;
• фрезерная головка.

Конструкция рабочей поверхности копировального станка должна предусматривать регулировку по высоте, а фрезерная головка должна быть высокооборотной и оснащаться электрическим приводом.

Компоновка копировально-фрезерного станка по дереву может быть вертикальной или горизонтальной. От этого зависит комфортность работы с инструментом и выгрузка готовых деталей.

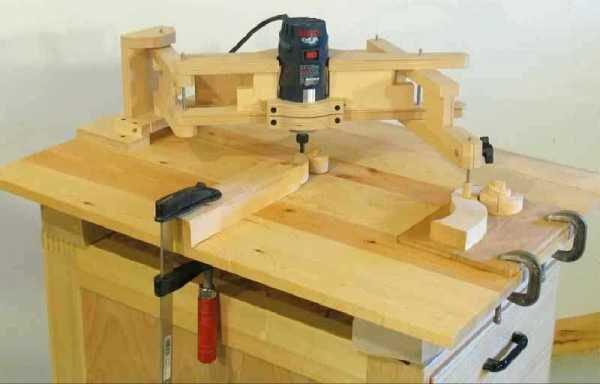

Пантограф

Самодельный пантограф — чертеж

Самый дешевый вариант, для изготовления которого нужны несколько досок и фрезер. Предназначен для плоской резьбы.

По форме напоминает параллелограмм. Благодаря такой конструкции при перемещении узловые точки описывают эквидистантные кривые. Чтобы масштабировать устройство, удлиняется звено.

Сторона параллелограмма в два раза короче общей длины с копирующим наконечником. Из-за этой особенности при копировании наконечником какой-либо детали фреза вдвое ее уменьшит, что сокращает погрешность копира.

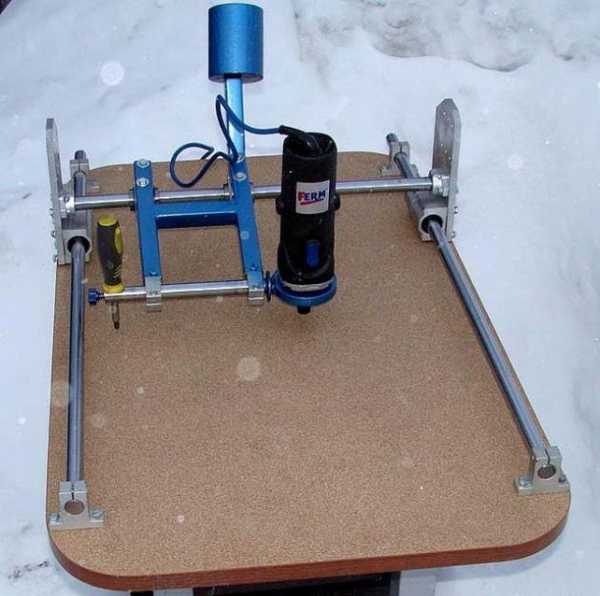

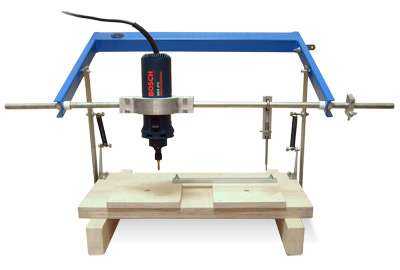

Модель с плоскопараллельным механизмом

Используется для контурного фрезерования. В отличие от предыдущей модели, криволинейной траектории добиваются, складывая две перпендикулярные друг другу оси. Третья ось внедряет фрезу в заготовку.

Чтобы уравновесить систему, в конструкции предусмотрен противовес на другой стороне поворотной рамы. Чтобы иметь возможность регулировки, его лучше размещать на резьбовой шпильке.

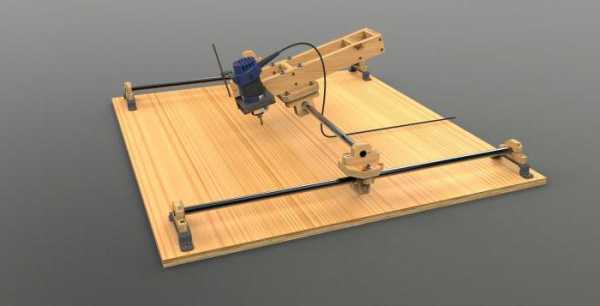

Копировально-фрезерный станок с плоскопараллельным механизмом

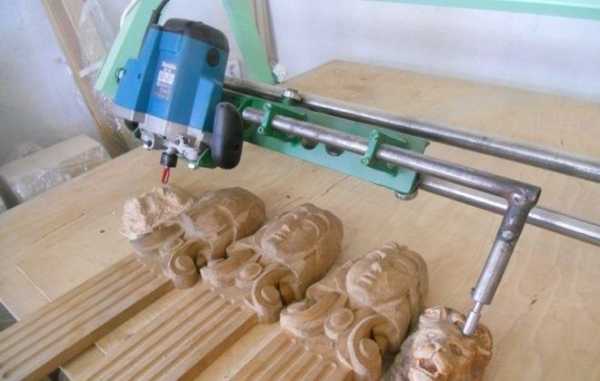

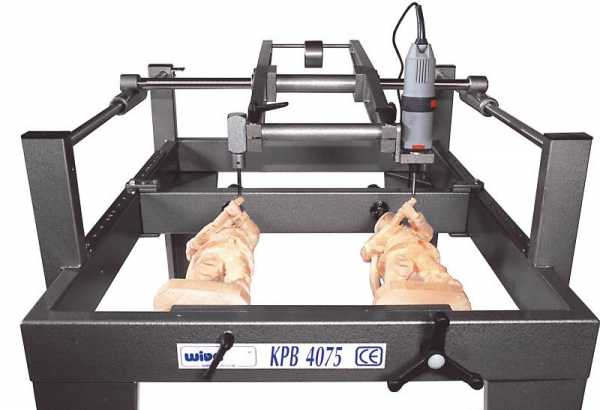

Модель для объемной фрезеровки

На таком устройстве фрезерная головка размещается на качающейся раме, которая во время обработки перемещается на роликовых каретках по перпендикулярным направляющим. Модель и деталь крепятся на двух поворотных узлах внизу основания. Открытая станина позволяет легко вычищать опилки.

Копировально-фрезерный станок для объемной фрезеровки

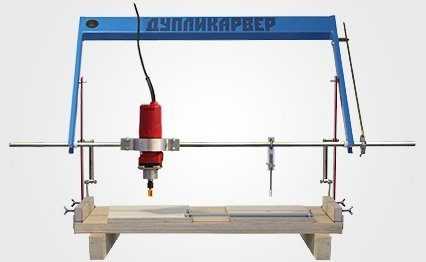

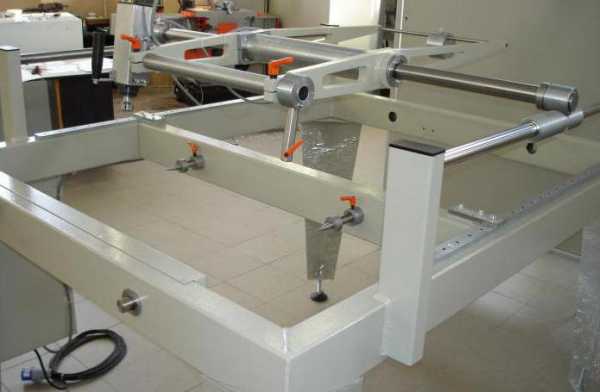

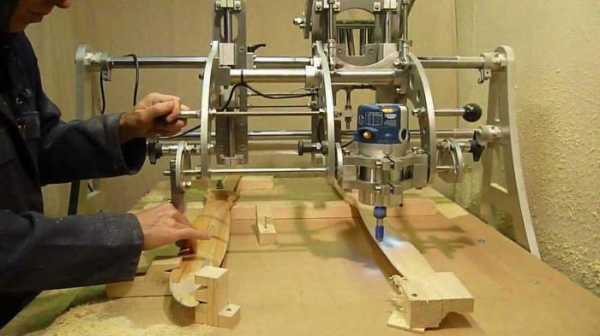

Дупликарвер-2

Серийный копировально-фрезерный станок по дереву, предназначенный как для плоскорельефной, так и для скульптурной резьбы. Конструкцией предусмотрено пять управляемых осей:

• боковые рычаги;
• поворотная рама;
• фрезерная головка;
• рабочие столики;
• поперечное перемещение головки.

Довольно легкий (масса около 28 кг) для одного человека.

Дупликарвер-2

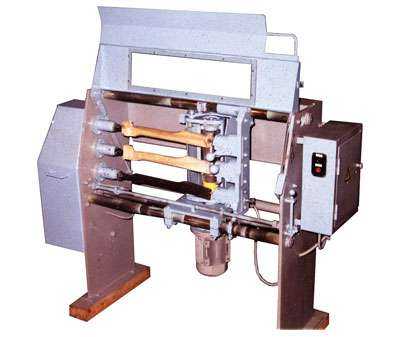

Дупликарвер-3

Конструкция этой модели похожа на Дупликарвер-2, но имеет две добавочные направляющие скалки (еще одна линейная ось), а поворотные столики установлены вертикально. Благодаря таким изменениям стало возможно работать с длинномерной объемной резьбой.

Преимущества станков с ЧПУ

Несмотря на то, что копировально-фрезерный станок по дереву с ручным управлением существенно облегчает работу и повышает производительность труда, его все равно нужно контролировать. Но модели, используемые в массовом производстве, оснащены числовым программным управлением (ЧПУ). При работе с таким аппаратом от человека требуется только загрузить заготовку и забрать готовую деталь.

Преимущества станков с ЧПУ

Простой фрезерный станок, оснащенный ЧПУ, работает от управляющей программы, которую создает оператор в специальной системе, по трехмерной модели, разработанной заранее инженером-конструктором.

В отличие от простого фрезерного устройства с ЧПУ, в копировальных моделях установлена программирующая система, которая сама составляет управляющую программу. У таких устройств есть дополнительная приставка ЧПУ, которая ощупывает эталонную заготовку, разрабатывает ее трехмерную модель, на основе которой делается управляющая программа.

Главная проблема в станках с числовым программным управлением – дороговизна. Для небольшого производства смысла в таком аппарате нет, так как срок окупаемости должен быть не более пяти лет. В домашних условиях с ЧПУ легче сделать не копировальный станок, а обычный фрезерный, что, впрочем, тоже не самая простая задача.

Видео по теме: Копировальный станок своими руками

specnavigator.ru

Копировальные станки по дереву своими руками: самодельный дупликарвер

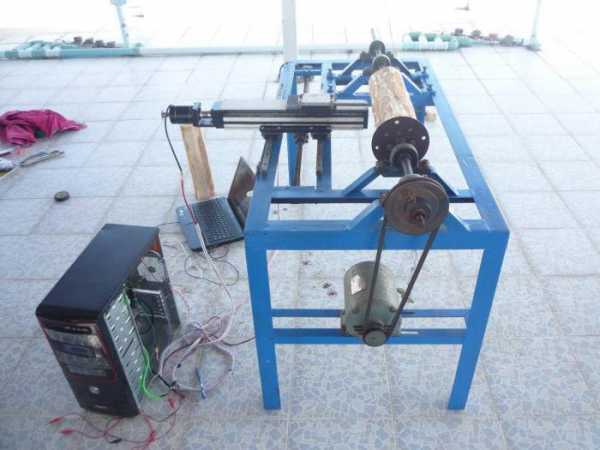

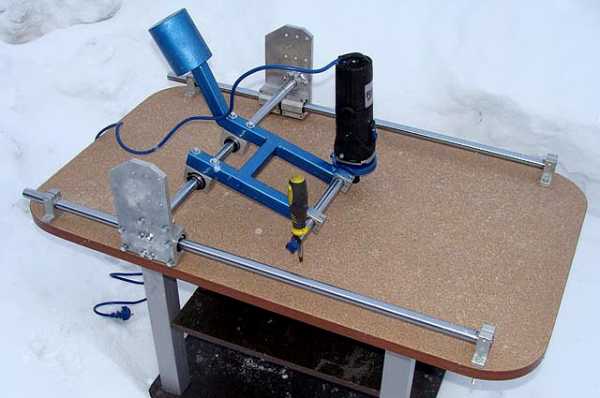

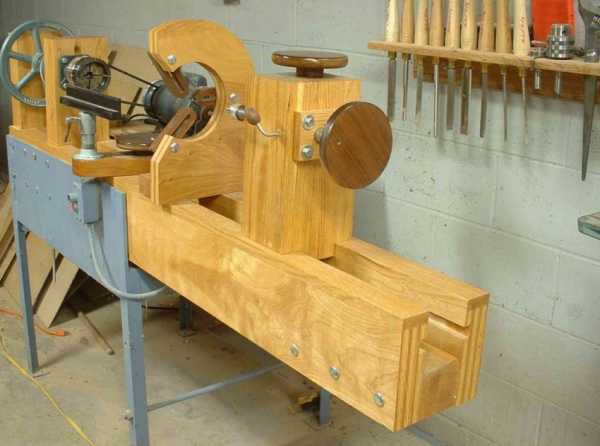

Самодельный копировальный станок

Сделать простой копировальный станок своими руками на первый взгляд кажется легко выполнимой задачей. В сети есть немало фото готовых конструкций, которые впечатляют своей оригинальностью и простотой изготовления. Многие загораются желанием сделать что-то подобное. Но когда самодельный копировальный станок собран, то оказывается не всё так гладко.

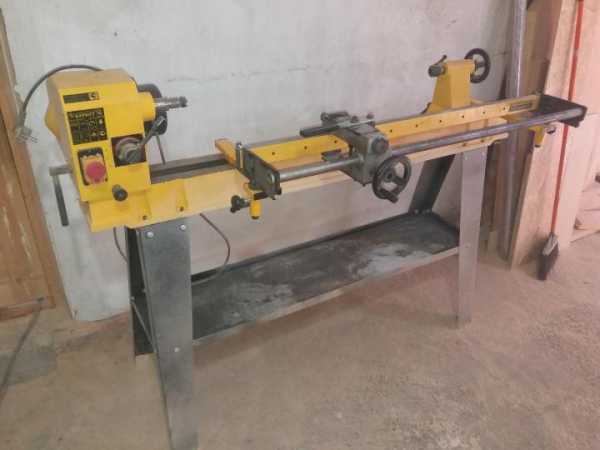

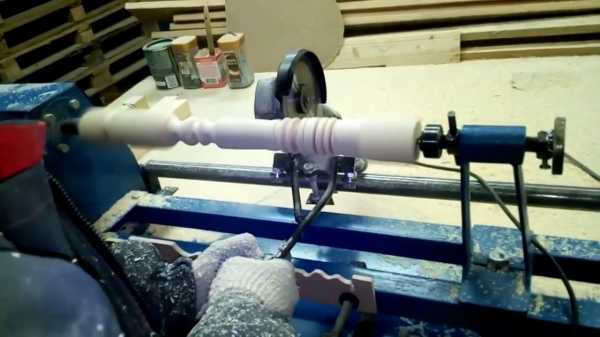

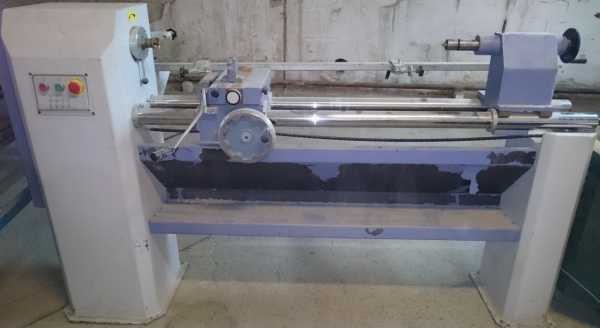

Копировальные станки бывают с фрезерной и токарной обработкой. По распространённости первое место занимают именно фрезерно-копировальные станки. Они более функциональны и позволяют получать не только круглые копии, но и копии произвольной формы. О них и пойдёт речь в этой статье.

Самой большой бедой фрезерно-копировального станка, собранного в домашних условиях, является люфт и вибрации. Многие домашние мастера сетуют, что при копировании образца, получившееся изделие имеет много несоответствий и изъянов, появившихся при смене направления формовочной фрезы и дрожании опорной конструкции. Кроме того, добавляют неприятностей искривления и прогибания заготовки, связанных с возрастанием внутреннего напряжения из-за выборки древесины. Поэтому изготавливая копировальный станок невозможно сразу избежать всех недочётов. Как правило, после сборки приходится доводить конструкцию до приемлемых параметров ещё какое-то время.

В любом случае самодельный копировальный станок лучше делать не универсальным, а узкопрофильным, то есть оптимизированным под изготовление конкретных изделий, необходимых именно вам. Например, чтобы эффективно изготовить деревянную часть ружья, винт для пропеллера и объёмный текст, нужны разные технические решения, и если их объединять в одном станке, то могут возникнуть побочные эффекты, которые будет трудно исправить. Поэтому практичнее собирать станки под какую-то определённую задачу. Такой подход позволит избежать многих трудностей и неоправданных затрат.

Также немаловажным фактором является размер станка. Чем большую заготовку вы планируете обрабатывать, тем массивнее должна быть конструкция. Вибрации, передающиеся от привода фрезы, должны поглощаться массой опорной конструкции станка. А направляющие оси должны не только выдерживать нагрузку, но и иметь запас прочности, чтобы они не прогибались. При самостоятельном проектировании фрезерно-копировального станка оптимальные параметры для плавного хода фрезы подбираются опытным путём.

Принцип действия фрезерно-копировального станка таков: на подвижной раме установлен фрезер для выборки древесины и щуп, которым водят по оригиналу. Рама опускается до деревянной заготовки, и фрезером снимается лишняя древесина. Весь смысл проектирования состоит в том, чтобы обеспечить одновременный ход фрезы и щупа в трёх плоскостях, а также вращения вокруг поперечной оси. Для этого используют металлические направляющие или деревянные шарнирные системы. Древесина лучше поглощает вибрации, её проще обрабатывать и она имеет меньшую стоимость. На видео внизу страницы показан самодельный копировальный станок для создания плоскорельефных изображений и объёмных надписей с нестандартным способом перемещения в пространстве. Причём в такой конструкции предусмотрено двукратное уменьшение масштаба. Скачать чертежи фрезерно-копировального станка можно одним архивом внизу страницы.

Теперь сделать копию, например, объёмной надписи не составит труда. Сделать шаблон для создания 3D текста также можно самому. Для этого понадобится распечатанный эскиз, пара картонных листов, клей и канцелярский нож. Лист с эскизом и картон склеиваем между собой так, чтобы бумага не сморщилась. После высыхания остриём канцелярского ножа аккуратно вырезаем буквы точно по эскизу. Высоты шаблона в 2 мм обычно достаточно для того, чтобы щуп не соскальзывал.

• Скачать схему копировального станка



Свежие записи:

Копировально-фрезерный станок «Дупликарвер»

Копировально-фрезерный станок «Дупликарвер» предназначен для резьбы по дереву, копирования скульптур и плоскорельефных изделий.

На сегодняшний день он не имеет аналогов на российском рынке по параметрам цена-качество, и получил широкое признание среди профессионалов и тех, кто только начинает осваивать резное дело.

Станки соответствуют требованиям Технического регламента таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования» и имеют декларацию о соответствии, зарегистрированную в Федеральной службе по аккредитации (Росаккредитации) при Минэкономразвития РФ.

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-RU.АБ93.В.06056

Наше предприятие производит три модели станков.

Дупликарвер-1 и Дупликарвер-2 позволяют выполнять два вида резьбы.

• Объёмная, или скульптурная резьба.

  Основной вид резьбы, выполняемой на этих станках. Вы сможете изготавливать копии различных скульптур, как простых, так и  сложных.

• Плоскорельефная резьба.  Это могут быть различные дверные филёнки, панно и другие изделия с относительно небольшой глубиной рисунка. При этом размеры изделий лимитируются только по ширине, а длина их может быть любой, в разумных пределах, разумеется.

Дупликарвер-3 сохранил все  возможности  Дупликарвера-2 и приобрёл совершенно новые.

Теперь стало возможным исполнение  длинномерной объёмной резьбы.

• Длинномерная объёмная резьба.

  Копировально фрезерный станок по дереву своими руками

  Наиболее типичными объектами резьбы являются ружейные приклады, ножки столов, балясины лестничных перил, длинные лампы, высокие статуэтки и любые другие объекты, размер которых соответствует рабочим возможностям станка.

Рабочий инструмент станка — высококачественный фрезер, производимый в Германии. Система регулирования позволяет плавно изменять скорость вращения фрезы от 10000 до 30000 об/мин.

Станок работает очень надежно и точно. Овладеть приемами работы на нем можно достаточно быстро, в течение нескольких дней. Станок доставляет настоящее удовольствие от результатов своей работы. Срок окупаемости станка — один месяц. Начните просмотр нашего сайта с фотогалереи работ, посмотрите видеоклипы, и вы получите представление о возможностях копировально-фрезерного станка Дупликарвер.

Копировально-фрезерный станок по дереву – это универсальное оборудование, предназначенное для копирования изделий в двух- и трехмерном формате. Данный агрегат может копировать готовое изделие двухмерного типа, а также с использованием специальных копиров и объемных моделей.

Кроме того, техника нередко задействуется с целью гравирования профилей и самых разных декоративных элементов. Также копировально-фрезерному станку по дереву можно «поручить» несложные традиционные фрезерные работы, с которыми он в состоянии справиться наравне с традиционными фрезеровальными машинам.

Эта техника по своей сути уникальна, поскольку при своем довольно примитивном устройстве она в состоянии копировать достаточно сложные конструкции, в том числе и очень тонкую ручную работу.

Такие станки можно встретить на самых разных предприятиях, в том числе и на больших промышленных объектах крупносерийного производства.

Копировально-фрезерный агрегат специализируется на фрезеровке криволинейных деталей.

Производится это методом копирования по шаблону.

Копировально — фрезерный станок по дереву своими руками

Именно шаблоны дают возможность сделать процесс максимально точным, сводя на нет ручную работу и, соответственно, человеческий фактор. Такая особенность техники выступает гарантией того, что полученные детали будут идентичны, а их форма будет совпадать.

При этом мастер может использовать как один шаблон для всех деталей, так и применять в качестве шаблона уже изготовленные детали.

Фактически, каждая произведенная на таком оборудовании деталь может выступать в качестве образца, что подтверждает поразительную точность техники.

Если же вам и этого недостаточно – вы можете улучшить параметр точности вашего станка.

Для этого следует доукомплектовать его специальным копирующим устройством. Оно носит название пантографа и предназначено для исключительно точной передачи движения копирующей головки основному устройству, обрабатывающему заготовку. Если шаблон имеет множество «тонких» деталей – есть смысл подбирать копировально-фрезерный станок по дереву, имеющий в качестве опции пантограф.

Особенности конструкции

Этот агрегат позволяет обрабатывать профили или рельеф.

Обработка осуществляется специальным инструментом, изготовленным из твердых сплавов. Речь идет о фрезах. Фрез полностью повторяет движения копира – устройства, которое воспроизводит контуры шаблона. Это задающее устройство комплектуется механической или иной связью с системой слежения, отвечающей за траекторию движения инструмента.

Что же может выполнять функции копира для подобного станка?

Это может быть трехмерный или плоскийобразец, контурный чертеж или эталонная модель. Специальный щуп, фактически, обводит контуры заготовки, которые передаются инструменту. В некоторых современных агрегатах вместо щупа может быть использован фотоэлемент, отличающийся повышенной точностью.

Пантограф – важный элемент копировально-фрезерного станка по дереву.

Его конструкция включает особый направляющий палец. Он движется по копиру, точно фиксируя любые геометрические особенности фигуры. При этом пропорции плеч пантографа определяют относительный размер конечного результата.

Классификация копировально-фрезерных станков

Сегодня есть возможность разделить все представленные на рынке машины по множеству параметров.

По типу привода можно выделить следующие агрегаты:

• Копировальные машины с двух- или трехмерным пантографом;
• Универсальный агрегат, размещенный на поворотном рукаве;
• Техника, укомплектованная круглым или прямоугольным столом;
• Копировальные машины с электрической, гидрофицированной или механической подачей.
• Фотокопировальные агрегаты.

Выделяют также такие агрегаты, отличающиеся друг от друга уровнем автоматизации:

• Ручная машина настольного типа с механическим прижимом.
• Автоматический копировально-фрезерный станок, оснащенный пневматическим прижимом.
• Стационарный автоматизированный станок с пневмоприжимом и трехшпиндельной насадкой.

Выводы

Копировально-фрезерные станки занимают почетное место в деревообрабатывающей промышленности.

Без них изготовление детали со сложным рельефом занимало бы уйму времени. С появлением же такой техники производительность труда в масштабах предприятия возрастает в десятки раз.

Вот почему покупка такой машины может оказаться весьма ценной инвестицией для мастера.

КОПИР а, м. copier > нем. copieren, Kopiershablone. Деталь копировального станка, передающая движение инструменту, воспроизводящему на заготовке заданный профиль поверхности, соответствующий профилю копира. СИС 1985. Обработка по копиру. Лепинг 1 738. || Как работает механизм <котлетного автомата>.

Диск с поршнями вращается, штоки поршней упираются в копир внизу, как катаясь по копиру то в гору, то с горы. Поэтому сами поршни то поднимаются над выступами копира, то опускаясь под действием пружины. Копир можно повернуть на 180° за ручку.

ПИО 1997 2 43. — Лекс. СИС 1979: копи/…

Копир`Большой энциклопедический политехнический словарь`

копир`Русский орфографический словарь`

копир

коп\’ир, -а

Русский орфографический словарь. / Российская академия наук. Ин-т рус.

яз. им. В.

Самодельный копировальный станок

В. Виноградова. — М.: «Азбуковник». В. В. Лопатин (ответственный редактор), Б. З. Букчина, Н. А. Еськова и др.. 1999.

Копир`Толковый словарь Ефремовой`

м.

Деталь копировального станка, передающая движение инструменту, воспроизводящему по заготовке заданный шаблоном, чертежом и т.п. профиль.

КОПИР

(нем. Kopierschablone) — деталь копировального устройства, имеющая фигурный профиль (фасонная линейка, кулачок, шайба и т. п.).

Большой энциклопедический политехнический словарь2004

Копировальное устройство

Cтраница 1

Копировальное устройство состоит из копира, укрепленного на подвижной части приспособления, по которому снизу скользит ролик поводкового кронштейна, неподвижно укрепленного на вертикальных направляющих станка.

 [1]

Копировальное устройство работает следующим образом. Обе полости сообщаются друг с другом, для чего в поршне сделано отверстие. Шток гидроцилиндра т л tr крепление, а цилиндр тзд 1 п ещато.  [2]

Копировальные устройства выполняют либо в виде приспособлений к имеющимся станкам ( токарным, фрезерным и др.), либо органически встраивают в них и образуют копировальные автоматы или полуавтоматы.

 [3]

Копировальное устройство бывает механическим, электромеханическим, гидравлическим, а поворот шпиндельного блока, стола одно — или двухиндексным.  [4]

Копировальные устройства могут быть установлены и на горизонтальнофрезерных станках.  [5]

Копировальное устройство ( рис. 73) применяется для обработки фасонных поверхностей с достаточно высокой точностью.  [6]

Копировальное устройство этого станка работает по индуктивному методу.

 [7]

Копировальные устройства для обработки по шаблону могут обеспечить точность до 0 02 мм.

Копировально-фрезерный станок своими руками – создаем надежное оборудование!

 [8]

Копировальное устройство состоит из трех отдельных частей: стоек копира ( правой и левой), салазок датчика и датчика. Стойки копира устанавливаются на корпусе суппорта и могут перемещаться по направляющим суппорта для установки копира при наладке станка.

 [9]

Копировальное устройство предназначено для продольного и поперечного копирования. Для этого на револьверной головке закрепляют специальную державку с роликом, который упирается в копировальную линейку. Копировальную линейку устанавливают под необходимым углом к горизонтали и закрепляют в этом положении.  [11]

Копировальные устройства этого типа ( рис.

6.25) оснащены двумя поршневыми двигателями: с наклонной шайбой 6 — для ведущего и 5 — для следящего движения.  [13]

Копировальные устройства рационально применять на карусельных станках. Одностоечные карусельные станки модели 1541 завода имени Седина, а также новые отечественные станки оснащаются копировальными устройствами. Иностранные фирмы Шисс, Фрорип, Гидингс, Вебстер и Беннет и др. изготовляют станки соответственных конструкций, допускающих монтаж копировальных устройств.

 [14]

Копировальные устройства могут быть механического, электрического и гидравлического действия. Держатель 6 с копиром 7 закрепляется в гнезде револьверной головки, а корпус 2 — в резцедержателе бокового суппорта.

Резцом / обрабатывается фасонный профиль.  [15]

Страницы:      1    2    3    4

stroitel12.ru

Копировально фрезерный станок по дереву своими руками

Очень часто возникает потребность сделать точную копию определенной детали из различных материалов. В производственных условиях для этого применяется особый копировальный станок по дереву и металлу. Устройство данного типа очень легко изготовить самостоятельно, используя простые материалы. Преимуществом такого копировально-фрезерного станка считается высокая производительность. Если сделать все правильно за короткий промежуток времени можно получить много качественных деталей, которые ничем не будут отличаться от исходного образца.

Общее описание оборудования

Предназначение копировально-фрезерных станков по дереву – обработка различных деталей как по объему, так и в плоскости. Их принцип работы в чем-то схож с агрегатами с ЧПУ. Если обработке подвергаются образцы из дерева, тогда при помощи фрезерования станками данного типа можно достигнуть следующего:

• воспроизвести любые орнаменты;
• нанести на поверхность заготовки нужную надпись;
• произвести гравировку фасонных профилей;
• получить сложные объемные заготовки с множественными мелкими деталями, которые размещены в разных плоскостях.

Обработка деталей на станке

Фрезерно-копировальный агрегат, которые работает с деревянными деталями, чаще всего применяется для производства мебели. Он помогает создать все необходимые декоративные элементы, чего сложно добиться другим способом.

Особенности работы агрегата

Фрезерный станок по металлу или по дереву работает с применением следующих правил:

• в качестве режущего элемента в оборудовании данного типа выступает фреза. Она создает нужный контур или объемные элементы в соответствии с установленным программным заданием;
• между режущим элементом и устройством слежения находится еще один связующий элемент. Это система подачи и управления, которая может быть механической (применяется в самых простых агрегатах, которые обрабатывают дерево), гидравлической или пневматической;
• в качестве копира в основном используется специально созданный шаблон, контурный чертеж или уже готовая деталь. Копировально-фрезерные станки с ЧПУ не нуждаются в таких образцах, поэтому они считаются универсальными. Данные агрегаты работают благодаря числовым командам, которые задаются пользователем через специальный интерфейс.
• в качестве шаблона могут выступать заготовки, которые изготовлены из любых материалов – дерева, металла, пластика и т. д.

Разновидности фрезерных установок с функцией копирования

Копировальные установки могут иметь различные приводы. На этом основании данное оборудование разделают:

• агрегаты, где присутствует пантограф. Позволяет осуществить копирование в нужном масштабе. Оборудование, где установлен пантограф, может обеспечить обработку деталей в нескольких направлениях. В состав конструкции данного агрегата входит палец-шпиндель и ось вращения. Пантограф обеспечивает нужным масштабом обработки благодаря определенному соотношению расстояний между данными элементами;
• копиры, которые оснащены рабочим механизмом, закрепляемым на поворотной рейке;
• устройства с одним или множественными шпинделями, которые имеют поворотные столы различного размера и формы;
• агрегаты с разной схемой подачи – механической, гидравлической, электрической;
• установки фотокопировального типа.

В зависимости от степени автоматизации всех операций и способу фиксации данное оборудование может быть:

• настольными, где закрепление заготовки происходит механически;
• стационарными, где фиксация деталей осуществляется при помощи пневматических прижимов;
• стационарными с пневматическими прижимами и трехшпиндельной головкой.

Копировальный станок для фрезера своими руками

Конструкция самодельного станка

Фрезерный станок по дереву своими руками будет состоять из следующих конструкционных элементов:

• рабочая поверхность, которая подойдет по размерам;
• несущая рама, которая обеспечит стойкость агрегата во время работы;
• узел, необходимый для установки фрез.

При изготовлении данной самоделки нужно учитывать, что используемую фрезерную головку необходимо оснастить передаточным механизмом, который должен иметь электродвигатель. Это обеспечит агрегат несколькими режимами работы на разных скоростях.

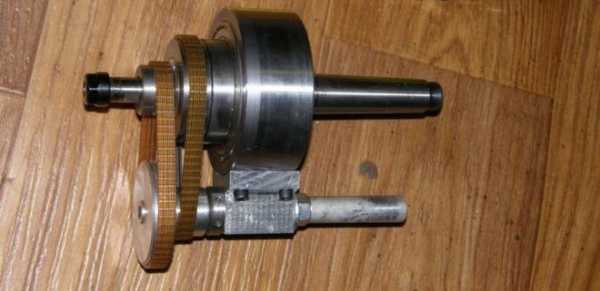

Фрезерная головка

Некоторые советы при изготовлении станка своими руками

Самодельный копировальный станок не отличается точным управлением, что приводит к снижению качества изготовленных с его помощью деталей. Особенно ярко проявляются все недочеты при смене направления фрезы или во время активной работы агрегата, что сопровождается вибрацией во всей плоскости конструкции. Устранить данные дефекты практически нереально. Поэтому рекомендуется создавать узкопрофильные агрегаты, которые направлены на обработку только каких-то одних деталей.

Также во время изготовления самодельного копировального станка следует обращать внимание на вес и габариты обрабатываемых деталей. Чем они больше, тем массивнее должна быть несущая рама оборудования. Это позволит поглотить все образовавшиеся вибрации и обеспечит достаточный запас прочности, что сделает созданный станок своими руками долговечным и надежным.

Чтобы обработка деталей из дерева происходила качественно, следует позаботиться о достаточной мощности двигателя. Если она будет составлять 150-220 Вт, тогда обеспечить нужную скорость вращения фрезы не составит труда.

Также необходимо не забывать, что узел, который соединяет фрезу с копирующим щупом, должен быть прочным и надежным. Очень важно, чтобы их плоскость и поверхность рабочего стола полностью совпадали. В результате созданная конструкция жестко устанавливается на несущей раме. Также она должна свободно перемещаться по рабочей поверхности во всех нужных направлениях.

Используя такие советы очень легко собственноручно создать копировальный станок. Но следует не забывать, что его область применения ограничена. Если требуется обработка деталей разного типа и размера, лучше приобрести универсальное оборудование, которое изготовлено в заводских условиях.

Видео: Копировальный cтанок cвоими руками

promzn.ru

Копировально-фрезерный станок по дереву: видео, сборка своими руками

Оборудование копировального типа используется в случаях, когда следует провести изготовление деталей по определенному шаблону в пределах небольшой партии. В некоторых случаях копировально-фрезерный станок применяется при условиях крупносерийного производства, как и разновидность с ЧПУ. Это связано с тем, что рассматриваемый станок способен проводить создание изделий, форма которых в наибольшей степени соответствует изначальному образцу, как и станках с ЧПУ, движение фрезы задается автоматически. Главная особенность, которой обладает копировально-фрезерный станок – высокая скорость обработки.

Предназначение

Зачастую копировально-фрезерный станок используется для выполнения обработки по объему и на плоскости, его работа схожа с вариантами, на которых установлена система ЧПУ. При этом особые модели позволяют проводить обработку по дереву по объему, когда применяется объемная модель в качестве копира. В сфере деревообработки обработка по объему позволяет:

1. создавать орнаменты и различные надписи.
2. гравировать фасонные профили.
3. создавать сложные узоры, грани или плоскости которых расположены в различных плоскостях.

Рассматриваемый станок по дереву зачастую используется в сфере производства мебели. Многие декоративные части, которые имеют сложную форму, создаются при помощи подобного станка.

Принцип работы

Возможность значительного ускорения процесса производства сложных изделий обуславливается особенностями работы, которыми обладает копировально-фрезерный станок. Как и при обработке металла, при работе по дереву используется режущий инструмент под названием «фреза».

Основными моментами работы можно назвать:

1. Фреза проводит создание контура или поверхности, которые задаются при помощи копира.
2. Связующим звеном между режущим инструментом и устройством слежения становится механическая, гидравлическая, пневматическая система. Станок по дереву чаще всего имеет механическую систему подачи и управления.
3. Копиром может служить плоский шаблон, ранее созданная эталонная модель, пространственная модель, фотоэлемент, контурный чертеж. В некоторых случаях подобные станки оснащаются ЧПУ, что делает их широкоуниверсальными.
4. Образцы, выступающие в качестве шаблона, могут быть изготовлены из металла, древесины, пластмассы или другого материала.

Копировально-фрезерный станок работает следующим образом: устанавливается образец различного типа, к нему подводится следящее устройство, которое через определенный вид связи передают нужное усилие на режущий инструмент.

Классификация

Основной классификацией можно считать различие по типу установленного привода. Учитывая подобную особенность можно выделить:

1. пантограф по дереву для фрезера. это вариант может работать в 2 или 3 измерениях;
2. универсальный тип, который также называют как пантограф, имеющий поворотный рукав. как правило, рукав расположен в вертикальной плоскости;
3. есть варианты исполнения, которые имеют несколько шпинделей для ускорения процесса обработки;
4. с механической, электрической, гидравлической подачей;
5. фотокопировальный вид передачи контура для направления режущего инструмента.

Также станки по дереву различаются по уровню автоматизации производственного процесса. ЧПУ в этом случае устанавливается довольно редко, так как шаблонный метод обработки не требует системы Числового Программного Управления для указания траектории движения режущего инструмента.

Создание станка своими руками

Существует огромное количество станков по дереву копировального типа, которые известны как пантограф, имеют систему ЧПУ (универсальный вариант, который позволяет проводить обработку по копиру или программе). Однако приобрести подобное оборудование может не каждый, что связано с весьма большой его стоимостью. Добавление ЧПУ делает оборудование доступным только для крупных производителей, когда срок окупаемости оборудования будет менее 5 лет. Именно поэтому многие задаются вопросом – как сделать станок своими руками?

Перед тем как преступить к работе стоит помнить о том, что станки, созданные своими руками, значительно уступают промышленным моделям. При этом самостоятельно сделать вариант с ЧПУ невозможно. Также многие отмечают, что переделать обычный фрезерный вариант исполнения в копировальный своими руками также очень сложно, и, зачастую, проще начать с нуля. Пантограф самостоятельно изготовить несложно, но все же есть определенные сложности в этом процессе.

Самодельный пантограф для фрезера

Существует много схем, по которым создать копировально-фрезерный станок можно своими руками. Типовой вариант, как правило, состоит из следующих элементов:

1. рабочий стол;
2. несущая рама;
3. фрезерная головка.

Для осуществления процедуры смены режима резания изменяется высота расположения стола, головка с фрезой имеет электрический привод, который приводит режущий инструмент в движение, зачастую в систему включают передаточный механизм для смены скоростей.

Сам пантограф может быть изготовлен следующим образом:

1. Из дерева. Подобный пантограф можно создать своими руками, но при этом он будет обладать малой точностью обработки, так как соединение деревянных частей происходит при помощи петли. Креплению при помощи петлей свойственен люфт.
2. Чертежный пантограф из металла – позволяет создавать копии в различных масштабах, однако не может применяться для создания объемных копий.

При создании станка своими руками следует учесть, что многие детали могут иметь изъяны и несоответствие размеров. Данная ситуация связана с вибрации и дрожании основания, чего избежать довольно сложно. Во время смены направления движения фрезы также возможны погрешности. Из-за внутреннего напряжения заготовки из дерева возможно искривление заготовки. Поэтому рекомендуется создавать подобное оборудование только для узкопрофильного производства, когда станок будет предназначен для создания одной детали. Избежать рассматриваемых проблем практически невозможно, однако при условии обработки одной и той же детали возможно постепенное улучшение конструкции.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Копировальный станок по дереву своими руками: чертежи, видео

Содержание статьи:

В наше время часто возникает необходимость в создании копии какого-то предмета. Для этих целей на современных предприятиях используются специальные копировальные станки, форма которых максимально соответствует нужному образцу. Такие фрезерные копиры дают возможность изготавливать разнообразные по своей сложности и форме детали. При этом оборудование должно за короткое время осуществлять обработку и изготовление требуемого элемента.

Заводской или самодельный станок?

Самодельный копировальный станок

Современный рынок предлагает приобрести фрезерно-копировальные станки различного уровня сложности и конструкции. Но не всегда есть возможность сделать такую покупку, да и стоимость такого оборудования по дереву является довольно ощутимой. Именно поэтому в народных умельцев часто возникает вопрос о самодельном фрезерно-копировальном станке, изготовление которого по сравнению с самостоятельной сборкой является менее затратным. Сейчас в случае наличия соответствующих чертежей, материалов и навыков такое оборудование можно изготовить и своими руками.

Понятно, что такая разновидность самодельной техники по своим параметрам и удобству в использовании не может конкурировать с оборудованием заводского производства. Но при надежном исполнении со станком, сделанным своими руками, можно изготавливать достаточно высококачественные копии определенных предметов из дерева.

Следует сразу же отметить, что устанавливать копировальное оборудование на заводской фрезерный станок практически невозможно, поскольку это подразумевает кардинальное переоборудование всего станка.

Именно поэтому сделать своими руками копировальный станок по дереву можно только «с нуля», воспользовавшись системами тяг, электрического двигателя и специального патрона, в котором будет удерживаться фреза, осуществляющая обработку заготовки.

Из чего состоит копировальный фрезерный станок?

Простой самодельный копир по дереву

Конструкций самодельного оборудования такого назначения существует в наше время довольно много в зависимости от используемого чертежа и задач, которые будут выполняться на этой технике. Типичный копир для дерева состоит из таких основных элементов:

• подходящая по размерам рабочая поверхность;
• несущая рама;
• устройство для установки фрезера.

Фрезерную головку нужно оборудовать передаточным механизмом с электродвигателем, которые смогут обеспечить несколько скоростей работы самодельного фрезерно-копировального станка по дереву.

Большое количество народных умельцев, которые своими руками сделали такой станок по чертежам, отмечают, что в результате копирования готовая деталь имеет достаточное количество изъянов. Они появляются во время смены направления работы фрезы, дрожании и вибрациях всей конструкции. Кроме того, несоответствия также происходят и из-за искривления обрабатываемой детали, которая возникает при увеличении внутреннего напряжения в результате выработки деревянной заготовки.

Исключить вероятность возникновения определенных недочетов в процессе изготовления самодельного станка практически нереально. Чтобы свести их к минимуму, своими руками рекомендуется производить не универсальные, а узкопрофильные станки, на которых можно будет изготавливать и копировать детали какого-то одного определенного типа.

Особенности самостоятельного создания копира

Фрезерно-копировальный станок для изготовления деревянной части ружья

Таким образом, копировально-фрезерные станки при изготовлении своими руками необходимо оптимизировать под обработку конкретных деталей, которые будут на нем производиться. В противном же случае могут возникать различные побочные эффекты, которые зачастую очень трудно исправить.

Довольно важным фактором, который обязательно необходимо учитывать при собственноручном изготовлении станка-копира – это его размеры и общий вес. Чем большие изделия на нем будут обрабатываться, тем массивнее должна быть вся конструкция. Это даст возможность оборудованию поглощать вибрации, которые возникают в процессе работы фрезы. Направляющие оси нужно делать так, чтобы они обладали значительным запасом прочности, не прогибаясь при повышенных нагрузках.

Оптимальные свойства копировально-фрезерного станка по дереву при изготовлении его своими руками можно подобрать опытным путем, так как это зависит от конструкции оборудования и целей, в которых оно будет эксплуатироваться.

Что нужно учитывать при разработке станка?

Создавая чертеж копировального станка по дереву и конструируя его, необходимо делать все в зависимости от деталей, которые будут изготавливаться на нем. Так, чтобы фрезеровать длинные заготовки или выполнять граверные работы требуются совершенно разный способ закрепления заготовок и тип рабочего стола.

Также от изготавливаемых и копируемых на станке деталей зависит и необходимая для качественной работы мощность электрического двигателя, который обеспечивает вращение фрезы. Но в большинстве случаев для обработки деталей из дерева бывает достаточно 150-220 Вт двигателя постоянного тока.

Чтобы обеспечить максимальную точность копирования деталей, устройство, удерживающее фрезер и копирующий щуп должны как быть как можно прочнее закреплены между собой. Вместе с этим их плоскости вместе с высотой над рабочей поверхностью должны совпадать в полной мере.

Созданная жесткая конструкция должна быть установлена на поверхности стола таким образом, чтобы была она имела возможность перемещаться в горизонтальной и вертикальной плоскостях.

Таким образом, самостоятельно сделать копировальный станок для изготовления разнообразных деталей из дерева не очень сложно, поэтому справиться с такой работой могут многие. Но нужно помнить, что в случае изготовления подобного оборудования своими руками оно подойдет только для производства изделий какого-то определенного типа. В противном же случае подойдет только современное универсальное оборудование заводского производства.

stanokgid.ru

описание, как сделать своими руками :: SYL.ru

Перед мастерами по дереву иногда встает необходимость создания максимально точной копии какого-либо изделия. Для этого на многих предприятиях сегодня используют копировально-фрезерное оборудование. С его помощью можно изготавливать детали внушительными тиражами, при этом удается добиться внушительной скорости обработки и отличного качества.

Назначение станка

Фрезерование является одним из традиционных способов обработки. С помощью такого подхода можно осуществить обработку разной чистоты простой и фасонной поверхностей. Фрезерные станки подходят для соответствующей обработки планок или, например, рычагов, которые могут иметь простую и сложную конфигурацию контуров.

Принцип работы

Обработка изделий осуществляется по копиру, действия которого задаются копировальным устройством. Через копир последнее воздействует на исполнительные органы, фреза из заготовки воссоздает поверхность, которая задается на копире. В основе принципа работы копировально-фрезерного станка по дереву лежит вращение шпинделя, которое является главным движением. По контуру перемещаются салазки и стол. При фрезеровании двигается шпиндельная головка.

Основа работы — движение салазок

Вспомогательными движениями являются перемещение салазок и их ускорение, стола, шпиндельной головки и установочное перемещение трейсерного столика. Фреза и копировальный щуп соединяются между собой очень жестко. При этом первая передает перемещение щупа. Если происходит отклонение его движения, то это вызывает рассогласование относительно фрезы.

Объемная обработка

Программные фрезерно-копировальные станки по дереву могут работать по принципу объемного и контурного движения. Кривая копира располагается в параллельной плоскости и перпендикулярно оси фрезы, когда установка использует контурное копирование.

Конструктивные особенности станка

Для того чтобы понять, как сделать копировально-фрезерный станок по дереву, следует ближе ознакомиться с его конструктивными особенностями. Такие установки предназначены для обработки профилей или рельефов изделий с помощью твердосплавного режущего инструмента, который называется фрезой. Она осуществляет формирование контура или повторяет поверхность задающего узла – копира. Он обладает механической, пневматической или гидравлической связью с системой отслеживания, отвечающей за направление режущей части.

С одной стороны воздействие производится на усилительное устройство, тогда как с другой – на исполнительный орган. Изготавливая копировально-фрезерный станок по дереву, в качестве копира вы можете использовать плоский шаблон, эталонную деталь, пространственную модель.

Копировальным устройством выступит щуп, палец, копировальный ролик или фотоэлемент. Образцы для копирования вы можете изготовить из разных материалов, а именно:

• древесины;
• пластмассы;
• металла.

Копир и обрабатываемая деталь при изготовлении копировально-фрезерного станка по дереву фиксируются на вращающемся столе. Что касается исполнительного органа, то им выступает дифференциал, электромагнитная муфта, соленоид, винт или золотник. Если речь идет о станке с усилительным устройством, то конструкция предусматривает использование гидравлических, электромагнитных или электрооптических реле.

Точность профиля и шероховатость поверхности изделия будут зависеть от скорости передвижения следящего узла. От электродвигателя и силового гидроцилиндра совершается привод исполнительной цепи. Копировально-фрезерный станок по дереву будет иметь пантограф, который представляет собой специальное устройство, обеспечивающее копирование в установленном масштабе.

Если изготовлением станка вы планируете заниматься самостоятельно, то данный узел можно включить в конструкцию. Он обладает направляющим пальцем, располагающимся на оси. Его перемещение направлено к копиру. В процессе движения пальца шпиндель описывает на заготовке подобную геометрическую фигуру. Масштаб копирования будет определяться пропорциями плеч пантографа.

Особенности изготовления

Чем приобретать готовое оборудование, лучше сделать копировально-фрезерный станок по дереву, самодельная установка обойдется дешевле. Однако она не сможет конкурировать с заводской моделью в вопросах работоспособности и качества копий. Приспособить копирующее устройство к промышленной модели очень сложно. Это касается переделки всего аппарата. Поэтому собрать самодельный станок проще с нуля при использовании электрического двигателя и системы тяг.

Что касается мотора, то он должен обладать зажимным патроном для фрезы. Ручной копировально-фрезерный станок по дереву будет предусматривать наличие следующих узлов:

• фрезерной головки;
• несущей рамы;
• рабочего стола.

Последний может регулироваться по высоте, а фрезерная головка будет работать в тандеме с электрическим двигателем привода и двухступенчатым придаточным механизмом. С помощью него удастся обеспечить две скорости фрезерного вала.

Изготовление узкопрофильного оборудования

Вы должны быть готовы к тому, что при копировании конечное изделия может иметь некоторые изъяны и несоответствия. Они появляются при смене направления фрезы, дрожании опорной конструкции и вибрациях.

Искривления и прогибания заготовки лишь добавляют неприятностей. Это вызвано увеличением внутреннего напряжения из-за выборки материала. Избежать недочетов вы сможете, изготовив станок узкопрофильного типа. Не следует делать его универсальным.

Устройство рекомендуется оптимизировать под производство конкретных изделий, которые будут необходимы именно вам. Например, некоторые мастера изготавливают лишь деревянные части винта для пропеллера или ружья.

Немаловажным фактором является еще и размер агрегата. Чем более массивные изделия вы планируете обрабатывать, тем конструкция должна получиться больше. Вибрации, передающиеся от привода фрезы, должны поглощаться массой опорной конструкции. Направляющие оси будут претерпевать нагрузки. Они должны иметь запас прочности. Важно выбрать узел, который не будет прогибаться.

Перед тем как сделать копировально-фрезерный станок по дереву своими руками, вы должны сконструировать оборудование и определить вид деталей, которые планируется формировать. Для граверной работы и фрезерования длинных изделий потребуются разные рабочие столы, а метод закрепления заготовок должен быть индивидуальным. От материала изготавливаемых деталей будет зависеть мощность электрического двигателя, который отвечает за вращение фрезы и устанавливается на станке.

Для фрезерования и гравировки деревянных изделий будет достаточно мотора постоянного тока на 200 Вт. А вот для реализации процедуры копирования между собой соединяются устройство и копирующий щуп. Высота и плоскости над рабочей поверхностью должны совпадать.

В заключение

В роли копира для станка можно использовать контурные чертежи, плоский шаблон, пространственную или эталонную модель. Наиболее простая конструкция копира предусматривает наличие несущей рамы, которая выступает в качестве основания. При сборке следует подготовить фрезерную головку, рабочий стол и электропривод.

Размеры стола могут быть подобраны индивидуально и зависят от поставленных задач. Важно учитывать при этом еще и размеры рабочего помещения. Мощность электродвигателя вы должны определить с учетом планируемых нагрузок. Эта часть конструкции будет вращать фрезу.

www.syl.ru

Токарный станок по дереву с копиром: конструктивные особенности

Токарные станки – специальное оборудование, которое применяется для обработки различных деталей из дерева. Именно на них производятся мебельные ножки, балясины, дверные ручки. Токарные станки по дереву с копиром служат для создания серии одинаковых изделий посредством резания.

Классификация токарных станков с копиром

Станки нашли широкое применение в деревообрабатывающей промышленности. Важными аспектами классификации являются технологичность процессов и конструктивные особенности. Представлено много разных моделей, разделить которые можно на четыре категории:

• Классические. В виде режущего инструмента используется резец. Станки не рассчитаны для крупного серийного производства.
• Копировальные. Работают по шаблонам, которые облегчают задачу при создании однотипных вариантов. В мелкосерийном производстве востребованы модели с ручным типом управления.
• Фрезеровальные. Получили востребованность в изготовлении объемных и плоских заготовок.
• С ЧПУ. Агрегаты с числовым программным управлением требуются в массовом режиме при поставке дорогостоящих моделей.

Копировальные токарные станки по дереву оснащены улучшенными характеристиками, поэтому востребованы для применения в мастерских.

Классическая конструкция станка

Станки оборудованы усложненной системой конструкций. К ним относятся модели с ЧПУ, осуществляющие работу в автоматизированном режиме. Такие аппараты получаются при пользовании чертежами и копировальным устройством. Классическая конструкция заключается в пяти узлах:

• Главным элементом выступает станина из металла, отдельные детали соединяют посредством сварки. Станина имеет разную высоту, поэтому при создании самодельного станка выбирается именно этот параметр.
• Передняя, задняя бабка нужны для хранения коробки, привода и электромотора. Задняя фиксирует заготовку, чтобы получить габаритные по длине детали.
• Электрический мотор и привод вращают заготовку.
• Упор для инструмента нужен для наиболее качественной работы. Место реза защищено для исключения возможности получить травмы.
• Ведущий, ведомый центры крепят деталь.

Самодельный токарный станок-копир по дереву дает возможность осуществлять качественную резку заготовок не хуже производственных моделей.

Самодельный токарно-копировальный станок по дереву своими руками

Промышленные типы копиров обойдутся недешево, поэтому мастера выбирают возможность сконструировать самодельный станок. Он требует небольших затрат средств и сил.

Эксплуатационные возможности в целом зависят от характеристик копировального оборудования. Главная задача устройства, созданного своими руками, заключается в создании деталей по шаблону без дополнительных энергозатрат.

Необходимые инструменты

Инструментов потребуется не много, все они представлены в открытом доступе и имеются у каждого мастера:

• Ручной фрезер.
• Фреза ставится на опору, которую можно сделать из фанеры толщиной 12 мм. Для улучшения показателей используется металл. Габариты площадки около 50х20 см.
• Болты.
• Упорные бруски.
• Труба в диаметре 25 мм позволит задать направление перемещения опорной площадке.

Основополагающим режущим инструментом при конструировании токарного аппарата с копиром считается ручная фреза. Несмотря на то, что копир сделан из фанеры, он способен создавать множество копий.

Элементы конструкции

Самая простая и доступная модель агрегата делается из стандартной дрели. Основные запчасти оборудования:

• Станина.
• Передняя, задняя бабка.
• Электрический двигатель.
• Ведущий, ведомый центр.
• Упор для оснастки.

На станине располагаются все комплектующие обработки. Бывает деревянной или металлической. Передняя бабка ставится на платформе, к ней зафиксируется деталь. Впереди предусмотрено устройство, которое контролирует вращение от двигателя на ведущий вал к детали.

Задняя стойка движется по оси направления, она служит для удержания края профиля. Между бабками предусмотрен упор для оснастки. Изделия обязательно находятся на одной плоскости.

Этапы изготовления

Если нужно токарный аппарат превратить в копировальный, то потребуется дополнительное приспособление – копир. Этапы сборки станка:

• Следует придумать или скачать чертеж, по нему в дальнейшем станет осуществляться сборка. Обычно это схема стандартного устройства, которое подстраивается под копир.
• Процесс начинается со станины, для нее требуются уголки и металлические листы. Соединяются они посредством сварки. Должна отвечать требованиям надежности и устойчивости к вибрациям.
• Для максимальной функциональности оборудования устанавливается электромотор, рассчитанный на 200-250 Вт, набирающий около 1500 об/мин. Для обработки крупногабаритных профилей рекомендуется выбирать мотор большей мощности.
• На валу закрепляется планшайба. Она оснащена острыми торцами, обеспечивающими передачу силы вращения.

Особое внимание уделяется изготовлению копира. Он выступает главным отличием токарного станка от копировального.

Как сделать копир для токарного станка?

Копир незаменим при производстве одинаковых деталей. Благодаря ему увеличивается производительность. Из аспектов планировки копира выделяют некоторые моменты:

• Основным узлом является лишний в мастерской ручной фрезер.
• Для его установки требуется поверхность из фанеры.
• Делаются отверстия и ставятся бруски для крепления.
• Крепятся бруски саморезами, которые надежно фиксируют устройства.
• Для резания заготовки, площадка должна с легкостью двигаться по станине.
• При создании копира обязательно наличие уровня, потому что любое отклонение приводит к погрешности.
• Брусок ставится горизонтально. На него – шаблон. Брус фиксируется саморезами.
• Конструкция должна быть создана так, чтобы при желании можно было откинуть копир и эксплуатировать прибор в качестве стандартного оборудования.

Шаблон делают из фанеры и прикручивают к передней части бруса. Верхняя платформа проверяется на совпадение с осью на шаблоне.

Установка элементов конструкции

Для того, чтобы копировальный станок осуществлял максимально эффективную работу, а процедура была качественной, исключается спешка. Изучив чертеж, необходимо придерживаться указанных параметров.

Рекомендуется обратить внимание на несколько советов:

• Ось для движения инструмента устанавливается параллельно оси заготовки.
• Совпадение линий трубы и оборудования является важным плюсом.
• Важно, чтобы фрезер был един нижним краем с осью оборудования. Это может меняться ввиду уровня установки копира.
• Направляющую трубу лучше фиксировать деревянными досочками через глухие отверстия.
• Бруски несущей поверхности должны легко двигаться и скользить. Если они будут шататься, то конструкцию придется делать заново.

Некоторых мастеров волнует момент, когда предусматриваются высокие требования относительно скольжения. Сконструировать станок с отличными опциями просто, достаточно выбрать ровную трубу с гладкими стенками.

Горизонтальные бруски

Установка горизонтальных брусков – значимый аспект при изготовлении токарного станка с копиром.

• Брус совмещается с шаблоном требуемой заготовки.
• Для создания бруса используется профиль 7х3 мм и фиксируется саморезами к стойкам, которые установлены на станине вертикально.
• Верхняя часть должна стоять параллельно с осями, располагаясь с ними на едином уровне.
• Если копировальная система не востребована на данный момент, то брусок откидывается на край агрегата и можно использовать оборудование непосредственно по назначению.
• Вертикальный упор для фрезы делается из тонкой фанеры. Для максимально прочной конструкции можно взять стальные листы.
• Упор создан для перемещения при затачивании. Он определяет положение для пользователя, поэтому фиксировать его следует максимально надежно.
• Особую задачу выполняет толщина. При тонком упоре станок лучше скопирует шаблон.

Если для самодельного копира выбрана фанера, то обязательно она должна сниматься. Благодаря этому можно убрать копир при повреждении и заменить его.

Шаблон

Заключительным, но немаловажным элементом токарного копира выступает копировальный шаблон. Делается он легко, а конфигурация варьируется от заготовки.

• В качестве материала выбирается фанера или плита ОСП.
• Наносится контур изделия.
• Размеры сопоставляются с указанными.
• Электролобзиком вырезается нужная деталь.
• Края обрабатываются шлифовальным аппаратом или наждачкой.
• Шаблон закрепляется на горизонтальной стойке саморезами.

С помощью чертежей можно беспроблемно сделать надежный, производительный и функциональный токарный прибор по дереву с копиром. Потребуется совсем мало времени и терпения.

Недостатки рассматриваемого устройства

Наравне с многочисленными достоинствами, копир имеет небольшие недостатки. Среди них:

• Рабочая поверхность направляется руками, потому что при работе она может заклинить или перекоситься.
• Копировать возможно несложные детали.
• Для перемещения инструмента рекомендуется выбирать винтовой тип передач.
• Для универсальных качеств фрезу рекомендуется заменить на циркулярную пилу.

Таким образом, для копирования сложных деталей лучше устанавливать промышленные виды оборудования. В мастерские подойдут самодельные варианты.

Техника безопасности при работе с токарно-копировальным станком

Соблюдение советов специалистов при работе с токарным копировальным станком даст возможность избежать многочисленных неприятных ситуаций и повреждений:

• Всегда проверяйте крепления элементов и защитных деталей.
• Со станка необходимо убирать лишние предметы.
• Инструменты должны лежать на своих местах.
• Режущий инструмент проверяется на правильность заточки и исправную конструкцию.
• Подача оснастки осуществляется плавно и без нажима, только после набора полной частоты вращения.

При возникновении любых неисправностей рекомендуется обратиться к специалисту или тщательно осмотреть все узлы.

vseochpu.ru
