Чертежи коптильни с размерами холодного копчения – Коптильня холодного копчения своими руками — чертежи и фото / Cамоделки для дачи / Самоделка.net — Сделай сам своими руками

Содержание

чертежи и размеры для строительства переносного цеха

Копчение придает продуктам особый вкус и приятный аромат. К тому же такой способ приготовления пищи помогает продлить срок ее годности. Поэтому многие владельцы домов и дач решают, что им просто необходима коптильня холодного копчения.

Своими руками чертежи и размеры такого устройства изготовить нетрудно, но можно воспользоваться опытом любителей копчения, которым они охотно делятся на тематических форумах в Сети.

…

Вконтакте

Facebook

Twitter

Google+

Мой мир

Отличия коптилен холодного и горячего копчения

Продукты копчения, которые продаются в магазинах и на рынках, имеют сомнительное качество. Нередко для приготовления большого количества копченой продукции производители применяют сильные концентраты, которые придают пище приятный вид и запах, однако лишают ее полезных веществ. Чтобы иметь копчености в достаточном количестве и высокого качества приготовления, некоторые хотят смастерить собственную коптильню на дровах. Есть множество способов это сделать.

Внимание! Коптить можно не только мясные, рыбные продукты и сало, но и многие овощи, орехи, фрукты, ягоды и даже сыры. Для каждого типа продукта нужно подбирать индивидуальную температуру и время копчения, а также правильно выбирать дерево для щепы.

Особенности холодного копчения

Перед тем как сделать холодную коптильню своими руками, необходимо узнать разницу между холодным и горячим копчением.

Коптильня холодного копчения отличается тем, что в ней газы дыма прогорают, благодаря чему все вредные элементы оседают в дымоходе. В результате продукт копчения получает обработку приятным дымком при температуре от тридцати до пятидесяти градусов.

Приготовленный по такому принципу продукт может храниться от нескольких недель до нескольких месяцев в зависимости от его вида.

Особенности горячего копчения

Горячее копчение отличается высокой скоростью. На приготовление пищи можно потратить от пятнадцати минут до нескольких часов, в зависимости от вида продукта и его размера. Температура дыма достигает ста градусов, что возможно благодаря использованию преимущественно щепы, а не дров.

Есть также коптилки полугорячего копчения, температура дыма в которых достигает шестидесяти или семидесяти градусов. Обычно такие конструкции небольшие и простые в транспортировке, благодаря чему их удобно брать на пикник или в поход. Существуют различные чертежи коптилен холодного и горячего копчения, некоторые из них описываются далее.

Изготовление различных разновидностей коптилен

Любая коптильня для мяса, сделанная своими руками, чертежи которой вы можете найти в Интернете, состоит из следующих элементов:

топки;
камеры для копчения;
дымохода.

Материалы для их изготовления могут быть разнообразными. В зависимости от выбора материала выбирается схема конструкции.

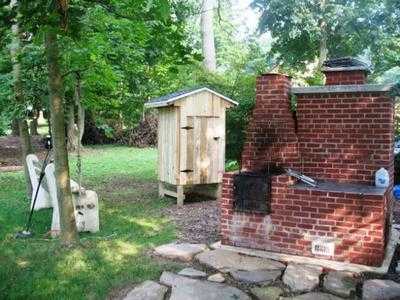

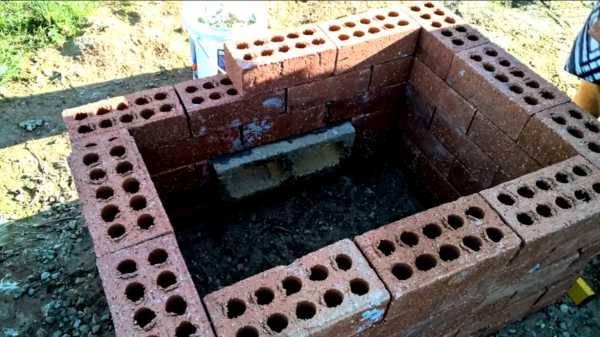

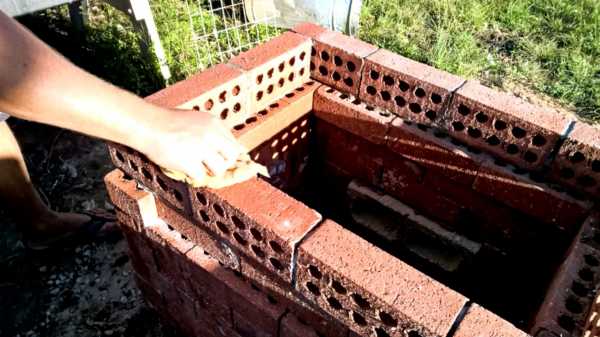

Кирпичная и блочная коптильня

Кирпичное сооружение для копчения отличается надежностью и долговечностью. В этом его преимущество и в то же время недостаток.

Если есть намерение использовать коптильню часто, то однозначно есть смысл ее возводить.

Однако в случае редкого применения печи для копчения мяса она будет просто занимать место на приусадебном участке и вызывать множество вопросов у гостей, не имеющих ни малейшего представления о том, каким целям может служить такое сооружение.

Стены камеры нужно выложить из красных кирпичей, изготовленных из глины, или из огнеупорных блоков. Способ их кладки – «на ребро». Клеевым раствором послужит смесь песка и глины. На дно укладывается крышка от бочки или любой подобный материал (поддон, форма из металла). Лучше всего сооружать коптильню высотой полтора метра.

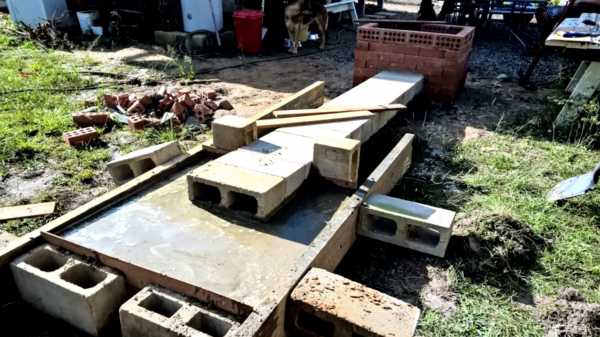

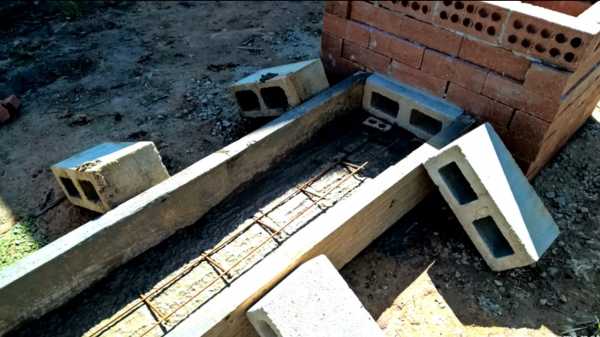

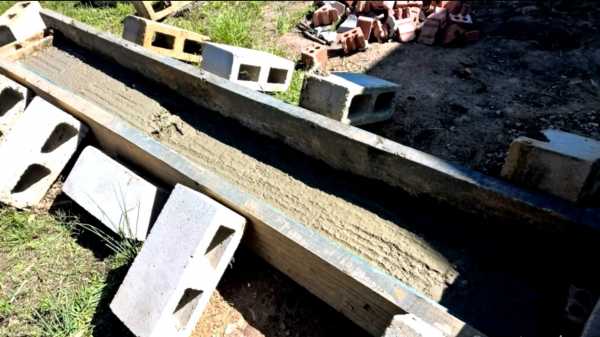

Прежде чем возводить стены, как и в любом строительстве, необходим фундамент. Для его изготовления понадобится плита из железобетона или сетка из металла, залитая раствором из песка, щебня и бетона. Заливка основания проходит в несколько этапов:

Выкапывание небольшого котлована.
Засыпание дна щебнем и песком для образования подушки.
Трамбовка первого слоя.
Выкладывание сетки или плиты.
Заливание бетонного раствора.

Начинать возведение стен можно только после того, как фундамент полностью застынет.

Что нужно знать, прежде чем начать строить

Строительство коптильни холодного копчения имеет ряд особенностей, с которыми следует ознакомиться, прежде чем начинать работу.

Нельзя халатно относиться к выбору места для строительства, поскольку оно будет постоянным. Если правильно выбрать место, к коптильне можно даже подвести водопровод и канализационную систему, а также соорудить коптильню, которая при надобности может служить в качестве мангала.
Перед началом кладки кирпича хорошо бы продумать и даже начертить схему возведения каждого ряда стен.
Песчано-глиняный раствор можно замешивать собственноручно. Однако проще будет делать это с помощью бетономешалки.
При заливке фундамента лучше соблюдать все правила, например, использовать деревянную опалубку и подушку из бетона.
Если конструкция будет высокой, то фундамент следует заливать в несколько слоев. Заливку каждого очередного слоя необходимо начинать только после полного высыхания предыдущего.

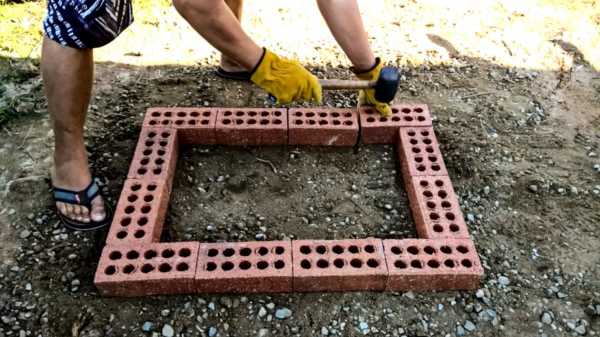

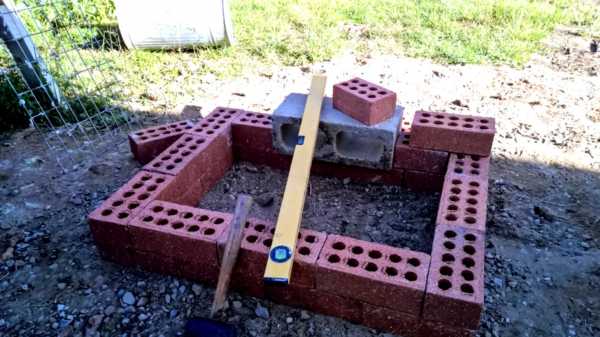

Для того чтобы было проще выполнить разметку, выкладывание первого кирпичного ряда проводится без применения раствора.

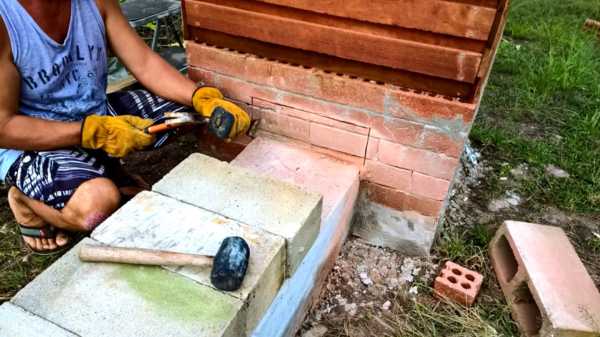

Выкладывание блоков необходимо начинать от углов. Для усиления прочности углов следует применить проволоку.
К большой коптильне следует соорудить дверь. Изготовить ее можно из дерева и для повышения огнеупорности покрыть глиной. Во время возведения стен необходимо не забыть оставить дверной проем.

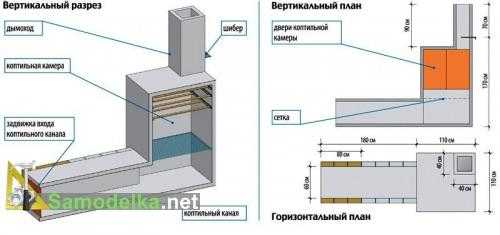

Чертеж коптильни холодного копчения из кирпича.

Внимание! Некоторые дополняют чертежи коптильни холодного копчения отделением для хранения запаса дров и других продуктов горения.

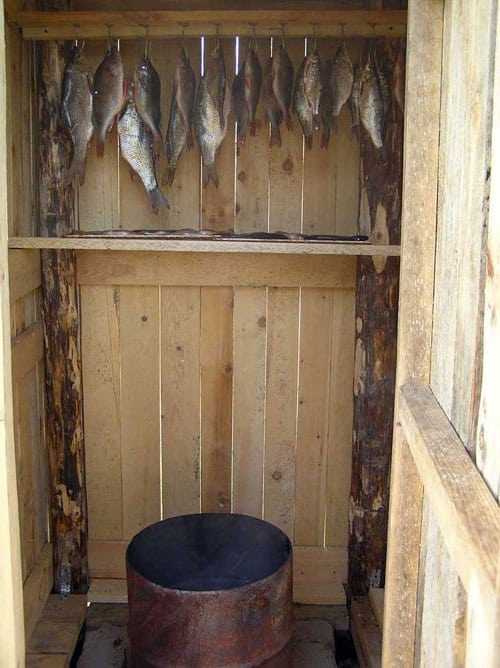

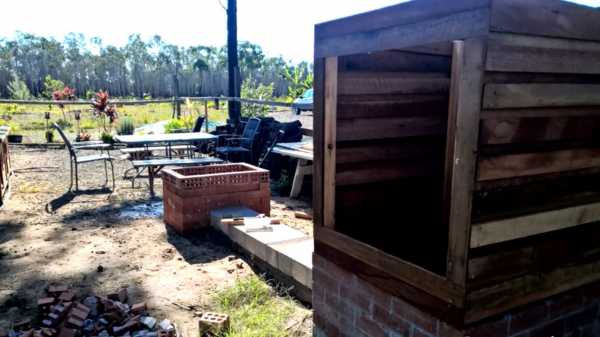

Деревянная коптильня

Дерево является чистым экологически материалом, который не будет отрицательно влиять на копченые продукты. Для постройки коптильни следует выбирать древесину плотного и крепкого вида, но в тоже время не содержащую ядовитых смол. Например, это может быть грушевая, ольховая, яблоневая или дубовая древесина.

Оптимальный размер коптильни холодного копчения из дерева равен 80х45х45 сантиметров. Чертеж домашней коптильни требует для воплощения следующих материалов:

Каркасные брусья размером 5х5 сантиметров. Для их изготовления нужно 800 сантиметров бруса.
Отшлифованные доски, имеющие ширину 10 сантиметров, а толщину до одного сантиметра. Следует учитывать то, что доски будут выложены в два слоя, чтобы сделать стенки коптильни герметичными и не пропускающими дыма. Первый ряд выкладывается вертикально, а второй – горизонтально.
Нужно подготовить также вагонку для крыши камеры.
В целях обеспечения водонепроницаемости коптильни можно смонтировать слой кровли, защищающей от влаги и воды. Однако это не обязательный шаг, можно обойтись и брусом.
Для удобства пользования нужно подготовить крепление двери и ручку с щеколдой.
Для возведения основания понадобятся красные кирпичи.
Для того чтобы защитить деревянные стенки камеры от горения, изнутри потребуется защита из жаропрочных силикатных кирпичей.

Для выкладывания блоков потребуются цемент и песок.
Для крыши нужен слой гидроизоляции и элементы герметизации стыка и трубы.
Металлические или керамические огнеупорные трубы, в диаметре равные 8–10 сантиметрам (с длиной 200–250 сантиметров, и 10–12 сантиметрам (длиной 50 сантиметров).
Лист из качественного металла, который послужит настилом для топки.

Далее приведена пошаговая инструкция, в ходе выполнения которой чертеж коптильни с размерами превратится в реальное сооружение:

Выбор подходящего места для строительства.
Выкапывание двух котлованов, находящихся примерно в 200 сантиметрах один от другого. Котлован для основания должен находиться на небольшой возвышенности, его глубина должна достигать примерно сорока сантиметров.

Другой же следует выкопать ниже и глубиной около 25 сантиметров.
Между котлованами выкапывается небольшая траншея, в которую позже монтируется труба для дыма.
Котлован для топки хорошо утрамбовывается. Затем в него помещается песок (до высоты около шести сантиметров) и щебень. После этого туда нужно залить смесь цемента и гравия, который закрепит первый и второй слои. Когда бетон высохнет, на него монтируется сетка для армирования. Затем нужно залить цементно-песчаную смесь до высоты около четырех сантиметров.
Необходимо утрамбовать поверхность дна траншеи. Туда монтируется труба, диаметр которой меньше. Ее конец должен заканчиваться раньше, чем траншея, примерно на восемнадцать сантиметров.
После этого один край трубы замазывается бетоном, и сверху монтируется труба пошире. Она должна заходить на узкую трубу примерно на десять сантиметров. Благодаря этому шагу дым будет лучшим образом остывать.
Широкая часть трубы выходит в топочную часть коптильни (примерно на пятнадцать сантиметров). По оба края трубы нужно поставить два кирпичных блока. С них начинается строительство топочной камеры. Толщина стен должна быть равной половине кирпичного блока.

Трубу нужно перекрыть досками на время, и залить котлован, в котором она находится, раствором бетона.

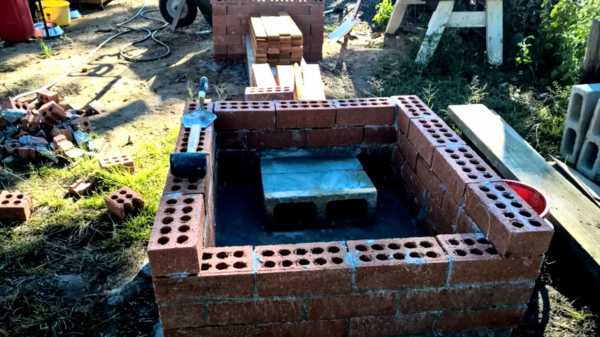

Когда два ряда стены топочной камеры готовы, можно готовить топочную дверь (подойдет и маленькая, размером 30х19 сантиметров). Однако лучше начинать это делать с первого ряда.
Поверх двух временных кирпичей устанавливается плита из огнеупорной керамики или металла.
После возведения стен топочной части можно оставить ее для высыхания и перейти к сооружению коптильной зоны. Выкладывание фундамента проводится кирпичными блоками. На один ряд будет затрачено шесть блоков, расстояние между которыми составляет один сантиметр, и общий периметр ряда будет равен пятидесяти сантиметрам. Чтобы стены получились ровными, нужно применять уровень.

Высота цоколя равна примерно девяти рядам кирпича, большая половина которых будут над поверхностью почвы (примерно пять рядов). Замуровывая трубу, входящую в коптильную камеру, необходимо качественно закрыть все отверстия и зазоры вокруг нее, чтобы перекрыть доступ влаге и грунтовой сырости.
Заливая бетоном траншею с дымоходной трубой, необходимо оставить около семи сантиметров для верхнего слоя почвы.
Когда раствор высыхает, все отверстия и зазоры, которые остались возле стен, заполняются глиной или почвой и плотно трамбуются.
Следующий шаг – проверка проходимости дыма. В отдел для топки укладывается хворост, бумага и поджигается. Если в коптильный отдел дым попадает без проблем, можно окончательно закрывать почвой и трамбовать траншею с трубой.
Брус нарезается на четыре части по восемьдесят сантиметров каждая, а также восемь частей по 35 сантиметров каждая, три части по 55 сантиметров, и две части по двадцать сантиметров. Монтаж проводится с гвоздями или саморезами для дерева (семь сантиметров).

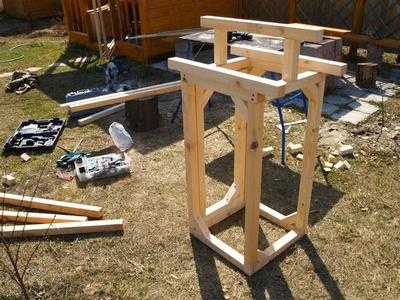

Сначала нужно выполнить переднюю и заднюю часть каркасного сооружения. Доски (35 см) монтируются с краю, находясь между брусками в 80 сантиметров. Таким образом, образуются две рамы равного размера, соединенные внизу.
Каркас монтируется в вертикальном положении и закрепляется с помощью доски, размер которой 55 сантиметров. Брусья выходят за пределы каркаса примерно на пять сантиметром. Эти выступы позже будут основой для монтажа кровли.
В верхних передней и задней рамах определяется середина. На ней прикрепляется двадцатисантиметровый брус (направляясь вниз). Поверх них монтируется третий отрезок доски, также выступающий по обе стороны на пять сантиметров.
Посередине конькового бруса прибивается доска (это нужно сделать по обоим скатам). Готовый каркас нужно покрыть ровными досками, которые будут последним слоем крыши.

Затем деревянными досками обшиваются стены постройки.
Дверной проем должен быть крупнее самой двери на половину сантиметра по всему периметру, чтобы обеспечить свободное открытие в любую погоду и после возможной деформации дерева из-за мороза или влаги.
Пока одна боковая стенка не прошита доской, через нее монтируются перекладины для копчения. Когда они готовы, можно завершать обшивку стен.
Согласно оставленному дверному проему изготавливается и прикрепляется дверь.
Для повышения качества и долговечности коптильню лучше покрыть слоем, защищающим дерево от влаги.

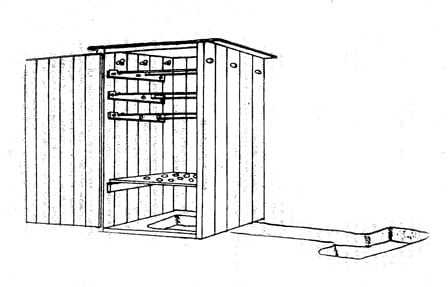

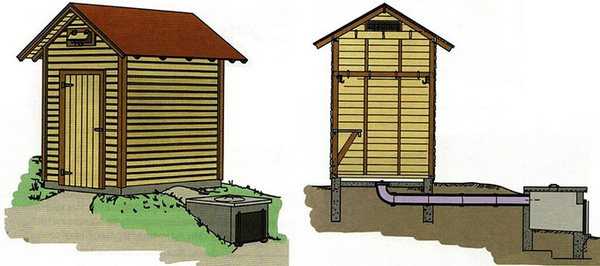

Чертеж коптильни холодного копчения из дерева.

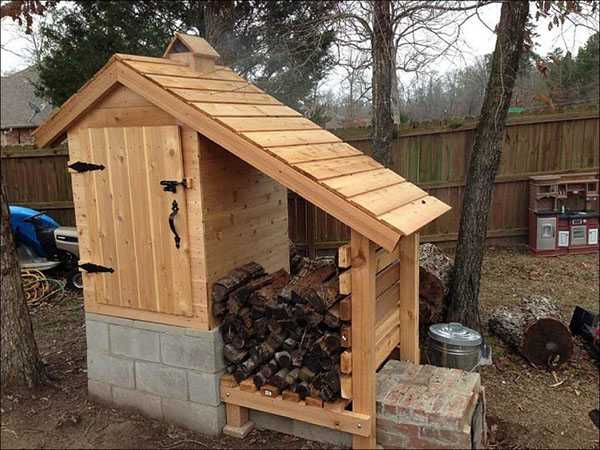

Некоторые также практикуют строительство места для хранения дров возле коптильни, например, отведя от кровли небольшой навес. По этому же принципу можно создать чертеж коптилки из металла с размерами.

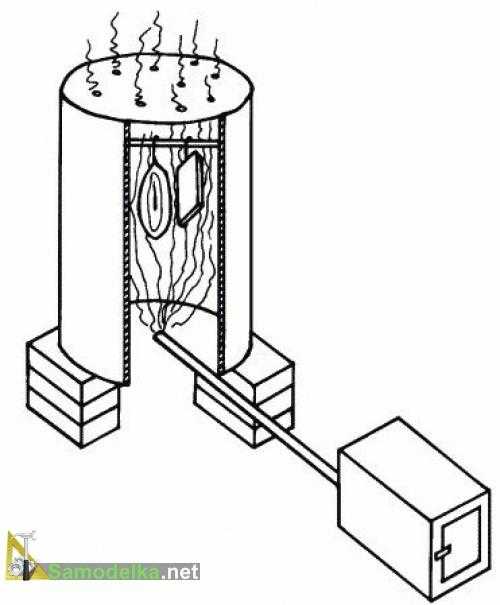

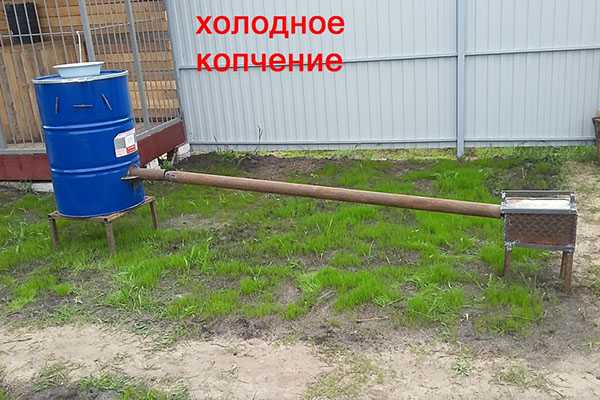

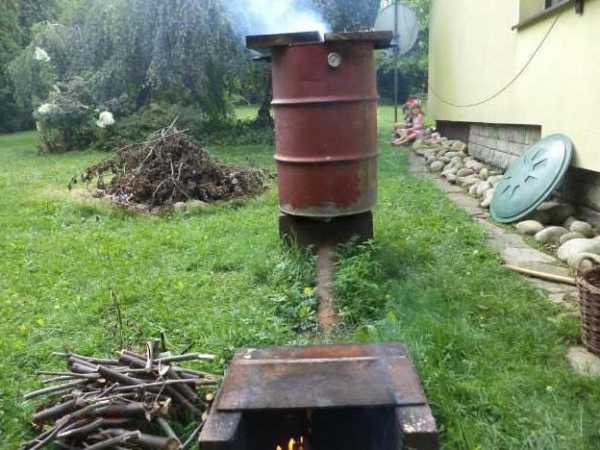

Варианты коптильни холодного копчения из бочки

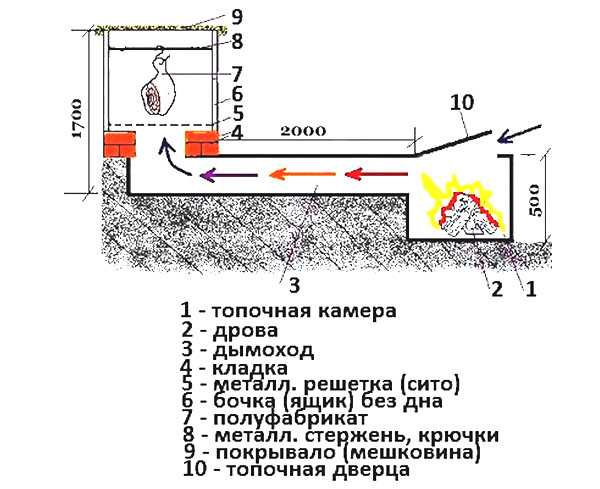

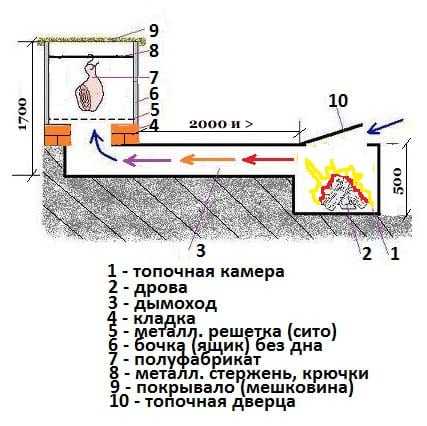

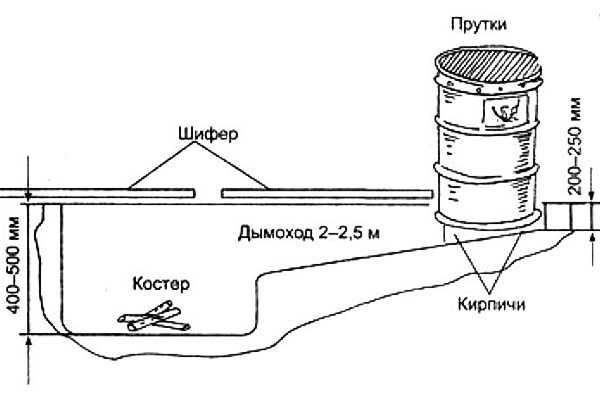

Схема коптильни холодного копчения из бочки проста. Бочка должна вмещать от ста до двухсот литров. С чистой емкости нужно срезать крышку. На дне изготавливается дырка для дымохода. Из крышки можно сделать емкость для жира. Его размер необходимо сделать не меньшим, чем диаметр бочки.

Нужна также одна (или больше) решетка для выкладывания продуктов копчения. Выполнить ее можно из ветвей ивы или из проволоки. Еще один вариант – установить вверху бочки арматуру, на которой будет на крючках висеть мясо. В случае использования нескольких решеток между ними нужно оставлять около пятнадцати сантиметров.

Поддон монтируется с помощью арматурных прутьев. На нем нужна петля для простоты изъятия и очистки. Крышку для бочки можно изготовить из деревянных досок. В ней оставляется несколько небольших отверстий, через которые будет выходить лишняя влага.

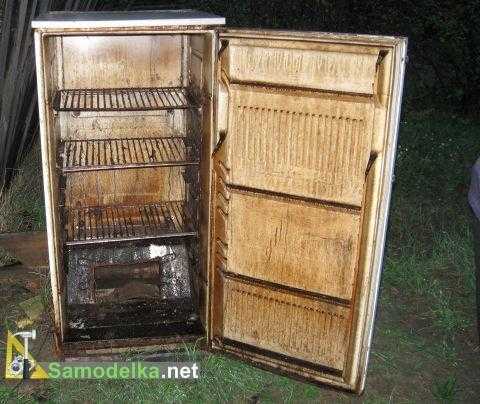

Коптильня, изготовленная из старого холодильника

Из старого холодильника получится отличная коптильня для холодного копчения рыбы своими руками. Чертежи ее просты. Весь каркас уже готов, а продукты копчения будут выкладываться на решетках. Остается только оборудовать дно холодильника как камеру топки и изготовить дымоход. Использовать старый холодильник можно и для копчения любых других продуктов.

Переносные мини-коптильни полугорячего копчения

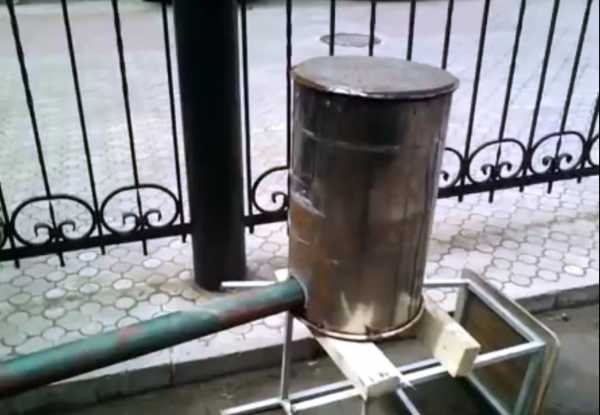

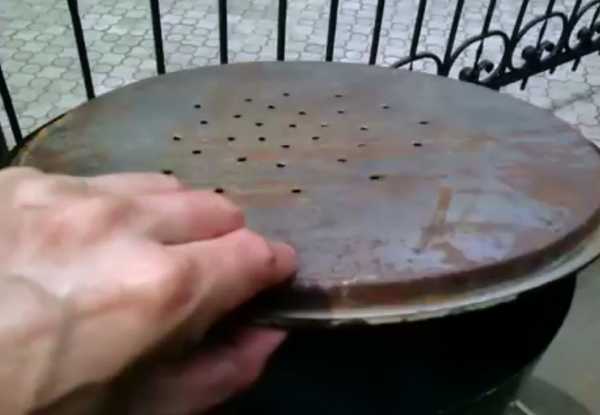

Из ведра или металлического ящика может быть изготовлена переносная коптильня своими руками. Чертежи ее также элементарны: в емкость просто нужно установить решетку для продуктов, а на дно насыпать ольховую стружку. Конструкция ставиться над раскаленными углями на время от получаса до пары часов (в зависимости от того, что внутри).

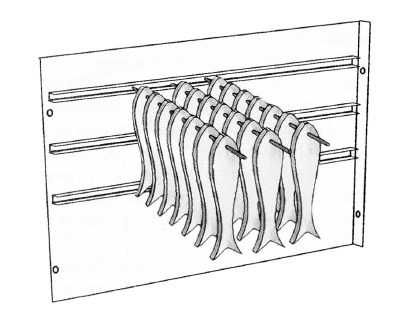

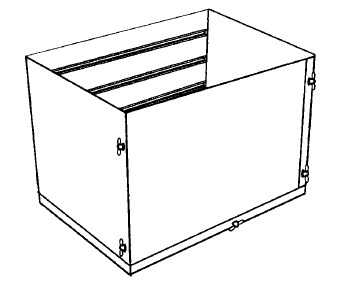

Можно сделать ящик для холодного копчения своими руками. Чертежи будут включать в себя пять листов металла, которые нужно сварить, и крышку для них.

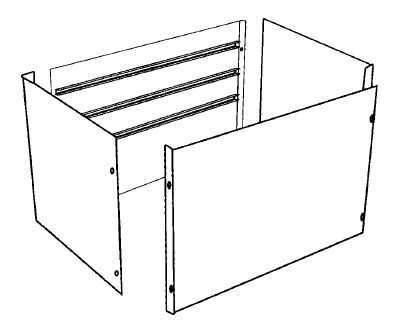

Чертеж коптильни холодного копчения из металлического ящика.

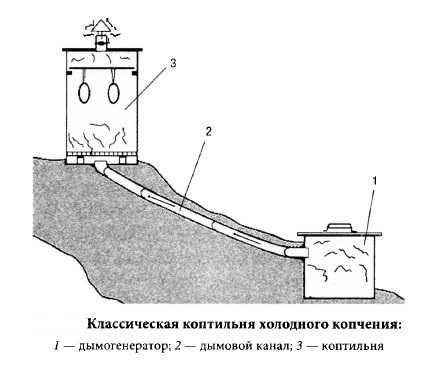

Схема классической коптильни изнутри

Классическая коптильня изготавливается по схеме, по которой строится упомянутая выше деревянная коптильня. Сооружается два помещения – одно для разжигания огня, а другое для копчения продуктов. Между ними проводится дымоходная труба.

Для изготовления классической коптильни можно использовать дерево, кирпич, металл и другие огнеупорные материалы.

Дрова и щепа: как правильно выбрать

Как для изготовления, так и для самого процесса копчения не следует применять дерево смолистых пород наподобие сосны или ели, а также дегтярные деревья типа клена или березы. Лучше отдать предпочтение вишне, ольхе, яблоне или дубу. Тогда копченые продукты будут качественными, не содержащими вредных веществ и приятными на вкус.

Копчение продуктов своими руками – увлекательный и несложный процесс, результат которого порадует ваших домочадцев и друзей. Поэтому есть смысл выбрать подходящий тип коптильни и приступить к ее изготовлению.

Видео по теме: коптильня из бочки своими руками

stroim.guru

Коптильня холодного копчения своими руками: чертежи + фото

Мало кто способен отказаться от сочного куска копченого мяса или рыбы, но брать такие продукты в магазине – значит, довериться случаю. Напротив, если приготовить эти блюда собственными руками в домашней коптильне, результат всегда будет превосходным. В этой статье вы узнаете, как сделать коптильню своими руками, а пока рассмотрим некоторые особенности использования такого устройства.

Определение и особенности процесса

Копчение – это обработка еды дымом от тлеющих частиц древесины. Процесс предполагает, что блюдо подсушится, частично усохнет, но не потеряет своего жира и пропитается особым ароматом. Такой продукт прекрасно хранится в течение длительного времени.
Копчение может быть как холодным, так и горячим. Первое предполагает, что еда на протяжении нескольких дней или даже недель будет обрабатываться дымом при температуре от 20 до 25°C. При горячем копчении температура воздействия увеличивается в разы (в пределах от 45 до 120 °C), а блюдо можно будет подавать к столу уже через пару часов. Нужно знать, что холодное копчение продлевает срок хранения продуктов, но процесс изготовления такой коптильни более сложный.

Как сделать коптилку горячего копчения мы говорили ранее.

Безопасно и удобно

Сначала для будущей коптильни холодного копчения нужно выбрать подходящее место. Во-первых, оно не должно быть пожароопасным. Во-вторых, его нужно выбирать с точки зрения удобства: хорошо, когда рядом с коптилкой можно и присесть, и разместить продукты. Кроме того, нужно позаботиться и о месте для подземного дымохода: в длину – не менее 3 метров, в ширину – от 30 до 50 см, в высоту – от 25 до 27 см.

Не следует забывать и о том, что между камерой и очагом нужно будет сделать хорошую тягу. Большое влияние в этом случае оказывает разница температур между горячим дымом и окружающим воздухом, поэтому сделать ее не так-то просто. Для хорошей тяги можно использовать вентилятор, а для охлаждения дыма – коллектор.

Принцип работы

Во время холодного копчения в специальном туннеле, соединяющем топку и собственно коптильню (в нее и закладываются продукты), идет охлаждение дыма. Минимальное расстояние между двумя этими отделениями должно составлять не менее 2 метров, максимум – 7. От этой величины и будет зависеть длина трубы, через которую дым будет попадать в коптильню. Превышать расстояние между продуктовым отделением и топкой не рекомендуется: могут возникнуть проблемы с тягой. Сверху крышку камеры лучше придавить кирпичом или другим тяжелым предметом: после долгого горения металл может искривиться.

В такой коптильне еда обрабатывается в течение минимум 3 суток. Для получения наилучшего результата нужно соблюсти несколько простых правил:

чтобы процесс шел равномерно, не рекомендуется одновременно коптить разные виды продуктов.
Готовить нужно одним приемом, не докладывая еду в процессе копчения.
Куски перед закладкой в продуктовое отделение лучше отсортировать по размеру. Нарушив одно из этих правил, нужно быть готовым к тому, что часть продуктов будет испорчена.

Ну а дальше вы узнаете, как сделать коптильню холодного копчения своими руками.

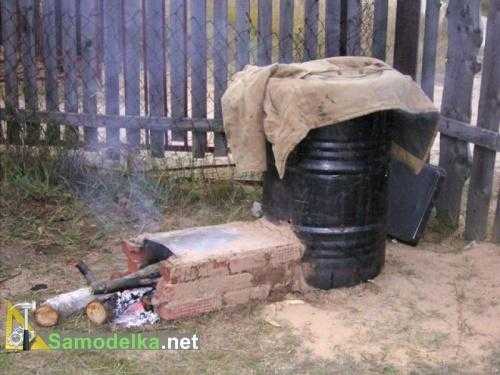

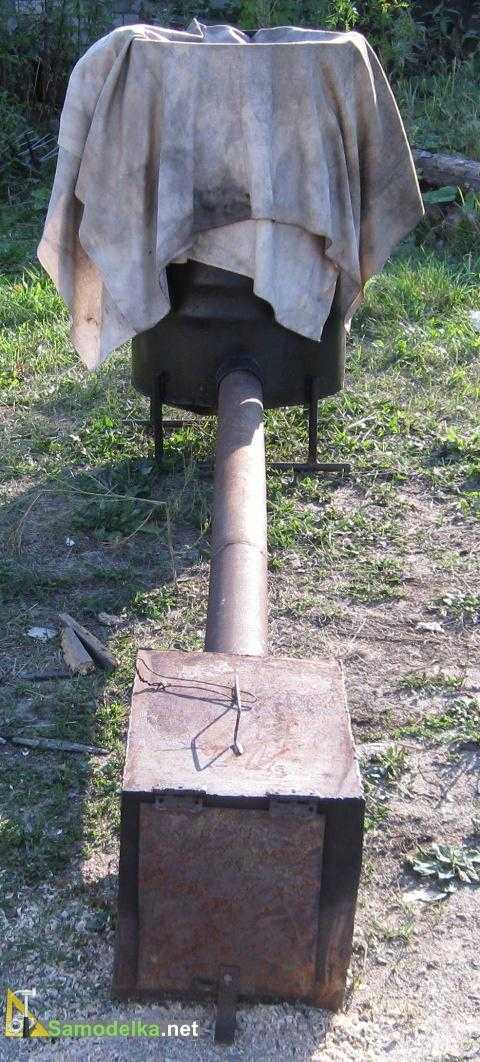

Коптильня из бочки

Для изготовления простой коптильни для холодного копчения своими руками нужно взять:

металлическую бочку;
металлическую сетку;
лист из жести;
решетку;
мешковину;
пару болтов;
лопату и другие инструменты.

Выкопав под топку яму, нужно положить на дно жестяной лист: он нужен для равномерного тления опилок или щепок.

После того как подготовительный этап закончен, можно заняться устройством дымохода – неглубокой траншеей шириной 25 см и длиной от 2 до 7 метров. Для герметичности ее необходимо накрыть любым негорючим материалом, который находится под рукой (например, подойдет шифер), и присыпать грунтом.

Затем нужно заняться коптильной камерой. Проще всего сделать ее из металлической бочки, от которой нужно отделить дно и прикрепить внизу металлическую сетку. Для фильтрации сажи на нее нужно будет постелить мешковину. В нижней части бочки прикрепляется прочная решетка, на которой можно разметить фильтр.

Затем еще одну прочную решетку разместить в верхней части бочки, отступив от края примерно на 20 см. Именно на нее будут закладываться продукты для копчения.

В данном случае речь идет о простой коптилке, поэтому выбор в пользу решетки – самый рациональный вариант. В усложненной конструкции она может быть заменена на прутья с крюками.

Вот и все, получилась рабочая коптильня холодного копчения своими руками.

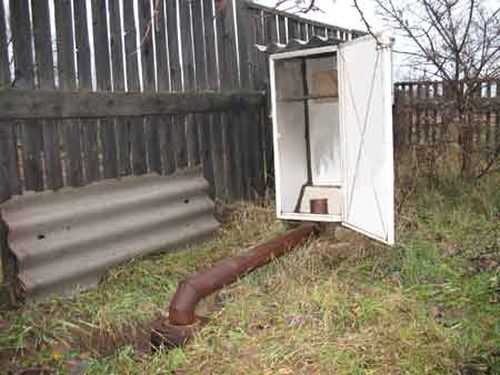

Холодильник превращается в коптильню

Коптильня холодного копчения своими руками может получиться даже из старых и ненужных предметов.

Для того чтобы дать старому холодильнику новую жизнь, нужно, прежде всего, убрать из него «начинку» и заклеить отверстия лейкопластырем. В верхней части корпуса делают отверстие для дыма, а при желании даже устанавливают вентилятор.

Вверху камеры нужно закрепить решетки для продуктов, а к самому холодильнику при помощи трубы из оцинковки (длина – от 3 до 4 метров) присоединить печку-буржуйку. Можно вместо нее использовать и любой другой закрытый контейнер соответствующего размера. Для того чтобы приступить к копчению продуктов, в него нужно поместить электрическую плитку, на которую следует положить опилки. Необходимо дождаться, пока опилки задымят, а затем отключить ее.

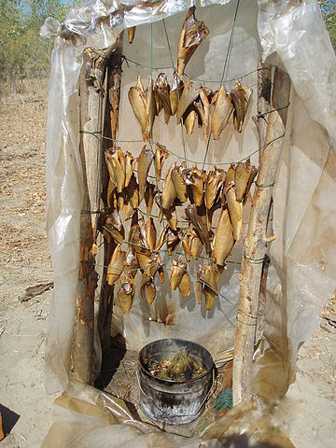

Походный вариант

Как сделать коптильню холодного копчения своими руками, чтобы конструкцию можно было брать с собой в длительные походы? На самом деле устройство для холодного копчения так просто изготовить, что сделать это можно даже в походных условиях. Для этого потребуется:

кусок полиэтилена;
колья или брус для каркаса;
прутья с крюками, чтобы подвесить продукты.

Главное удобство такой коптильни заключается в том, что все необходимое для ее устройства легко вместится в багажник легкового автомобиля. Стоит обратить внимание на то, что трубу дымохода, крайне неудобную для транспортировки, легко заменить более простой альтернативой.

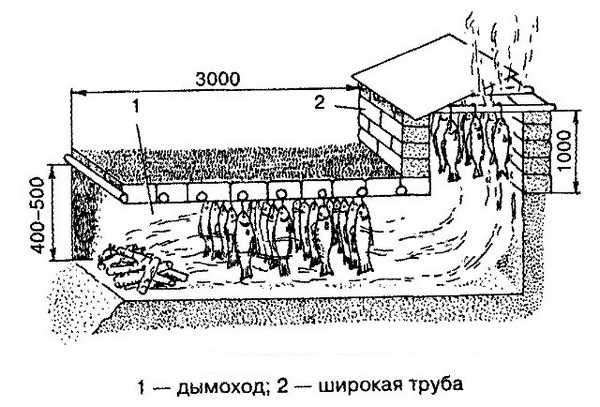

Для того чтобы ее соорудить, нужно найти участок местности с уклоном в 60 градусов, укрыть его ветками и брезентом, а также засыпать дерном. Это будет импровизированная труба. После этого в верхней части нужно будет поставить каркас из бруса или кольев и обмотать его куском полиэтилена. Внутри конструкции нужно будет установить стойку с крючками либо разместить прутья для копчения рыбы. После этого останется только развести под коптильней костер, чтобы подать дым и начать приготовление блюда.

Также, коптилку можно собрать по следующей схеме:

Для тех, кто не прочь полакомиться копченой рыбкой, переносная коптильня холодного копчения своими руками будет незаменима в долгом походе или туристической поездке.

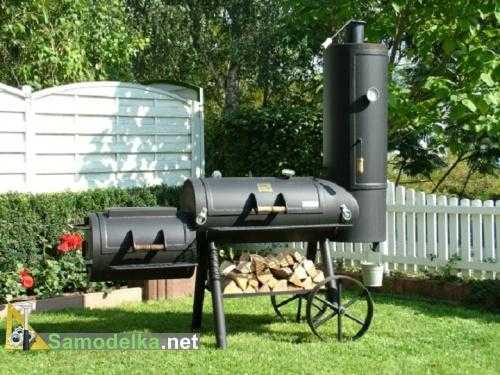

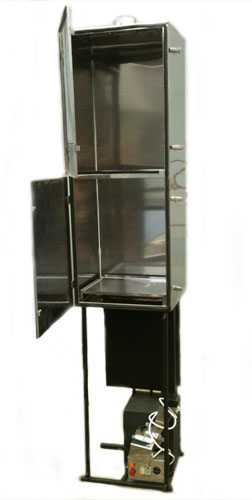

Выбор готовой коптильни

Если технология изготовления коптильни кажется слишком сложной, можно купить и готовую. Для того чтобы не ошибиться с выбором, стоит учесть следующие характеристики устройства:

металл, из которого сделана коптильня холодного копчения. В его составе не должно быть вредных примесей, а сам он должен быть достаточно прочным. Оптимальная толщина стенок – не менее 4 мм. Тонкий металл быстро прогорит и заржавеет, после чего у продуктов появится неприятный вкус и аромат;
объем устройства. Бессмысленно брать для большой компании маленькую коптильню на пару колбасок, а для семьи из трех человек – большой «ящик», в котором легко уместится целый поросенок;
наличие температурных датчиков и регулятора тяги. Благодаря этим опциям в коптильне удается поддерживать одинаковую температуру и контролировать процесс приготовления пищи;
количество полок для продуктов в коптильне. Здесь работает принцип «чем больше – тем лучше»;
универсальность устройства. Есть модели, в которых предусмотрен как холодный, так и горячий режим копчения блюд.

Кроме того, качественная коптильня должна иметь гарантийный срок службы, в течение которого ее можно будет вернуть производителю.

Секреты использования

Под решеткой коптильни следует поместить неглубокий поддон для жира, выделяемого из мяса и рыба во время копчения. Он оставит опилки чистыми, и приготовленная еда сохранит свой аромат. При установке поддона нужно помнить о зазорах, которые необходимо оставить между его краями и стенками ящика.
Для того чтобы задерживать пепел, над топкой натягивают влажную мешковину: такая завеса пропустит дым, но никак не загрязняющие вещества.
Чтобы проверить температуру копчения, достаточно капнуть немного воды на крышку устройства. Сильное шипение говорит о высокой температуре копчения. Если такого звука нет, а вода просто испаряется с поверхности коптильни — температура оптимальна. По мере использования необходимость в таком тесте пропадет: те, кто часто готовят в коптильне, знают примерное время приготовления тех или иных продуктов.

Кроме того, в процессе копчения нужно соблюдать несколько важных правил:

следить за температурой дыма в камере;
дождаться сухой безветренной погоды;
проявить терпение: постоянно приоткрывая дверцу и заглядывая в камеру, можно значительно увеличить время приготовления блюд;
начинать подготовку к процессу нужно вечером, а коптить мясо или рыбу – утром;
в начале или конце копчения в дрова хорошо добавить веточки вишни, можжевельника или винограда. Эти породы деревьев придадут блюдам неповторимый аромат, а вот смола хвойных пород, если такие попадут в дрова, плохо повлияет как на вкус, так и на запах готовых блюд;
использовать в коптильне лишь сухие дрова: влажная древесина будет не гореть, а тлеть, и процесс приготовления блюд займет долгое время.

Необычное расположение коптилок в доме

Коптильня на чердаке

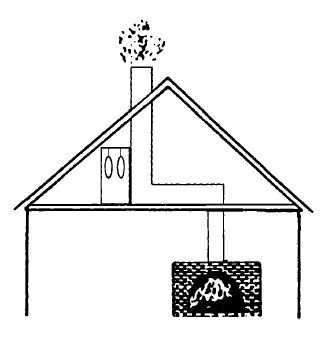

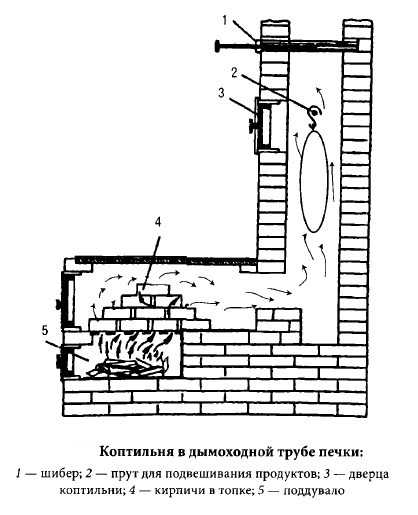

Коптильня в дымоходной трубе печи

Делаем самостоятельно домашнюю коптильню холодного копчения

Пожалуй, вряд ли найдется хоть один человек, который сможет отказаться от сочного ароматного копченого кусочка мяса или рыбы. Увы, не всегда в магазинах можно найти сырокопченые продукты достойного качества, поэтому здесь мы подробно рассматриваем, как создать коптильню холодного копчения своими руками.

Почему вообще стали применять копчение? Было замечено, что после такой обработки продукты долгое время не портятся и сохраняют свой первоначальный вкус. В давние времена, провиант из копченого мяса или рыбы брали в дорогу путешественники и рыбаки. Это позволяло им во времена плохого улова и долгих странствий поддерживать свое существование.

В современном мире продукты холодного копчения считаются деликатесом. Они привлекают гурманов своим насыщенным ароматом и сочностью. В домашних условиях в коптильнях холодного копчения удается получить особенный, неповторимый вкус.

Процесс копчения заключается в обработке пищевых продуктов дымом, который образуется при тлении мелких частиц древесины – опилок, стружек. При холодном копчении, еда подвергается воздействию дыма при температуре 25-30°C и может занимать от 5 дней до нескольких недель. Результат стоит ожидания. На выходе получается блюдо с удивительными вкусовыми качествами. Процесс занимает столько времени по причине того, что при температуре 30°C очень быстро размножаются бактерии. Не доведя процедуру до конца, это может обернуться плачевными последствиями отравления.

Как сделать коптильню холодного копчения

Для того чтобы сделать коптильню холодного копчения, необходимо оборудовать очаг, камеру для продуктов, а также устройство для сбора жира. Очень важно учесть то, что камера, должна находиться в герметичном корпусе. К выбору места расположения будущей коптильни тоже стоит подойти очень тщательно. Оно должно быть безопасным с точки зрения возникновения случайных возгораний и удобным для самого коптильщика (чтобы была возможность присесть рядом с коптильней, расположить продукты).

Обратите внимание на сырье для очага. Не стоит использовать щепу и опилки хвойных деревьев и осины.

Самым лучшим материалом для топки станут можжевеловая стружка, опилки ольхи, черемухи, березовые веточки (без коры). Можно использовать кленовую щепу или дуба, а также стружку плодовых деревьев (груша, облепиха, черешня).

Конструкция коптильни

Очаг обустраивается на расстоянии от камеры для копчения. Им может послужить, обычная яма. Между собой камера и очаг соединяются специальным тоннелем – дымоходом, через него осуществляется охлаждение дыма до нужной температуры перед попаданием его в камеру с продуктами.

В качестве камеры для копчения можно приспособить старый холодильник, газовую плиту или металлическую бочку. Иногда используют кастрюли и бидоны из металла.

Холодное копчение в домашних условиях и конструкция коптильни предусматривает ряд нюансов:

Расстояние между топкой и коптильней должна равняться 2-7 метрам, в случае превышения этого значения, могут быть проблемы с тягой.
Штольней-дымоходом может послужить врытая траншея глубиной 0,3 метра и шириной не более 50 см. Дно и стенки необходимо выложить проглинянным кирпичом, прикрыть сверху листом металла и прижать тяжелым предметом (крышка топки может деформироваться). Вместо кирпича вполне пригодна к использованию печная труба.
Для выхода избытка дыма и регулирования интенсивности горения, необходимо в крышке очага предусмотреть заслонку.
Герметичное соединение дымохода с камерой (необходимый диаметр 20 см), для этого также можно использовать глину или другие подручные средства.
Срок приготовления различных продуктов может отличаться, поэтому не рекомендуется их коптить одновременно. По этой же причине не стоит докладывать пищу в камеру в процессе копчения.
Размер кусков приготавливаемых продуктов в одном заходе, должен быть примерно одинаковым.

Коптильня холодного копчения своими руками с дымогенератором

Процесс холодного копчения занимает несколько дней. Для поддержания постоянно поступления дыма в коптильную камеру в течение такого длительного времени, был изобретен дымогенератор. Это устройство также открывает большие возможности в получении различных вкусовых качеств одного вида продукта.

Сделать коптильню холодного копчения своими руками с дымогенератором вполне возможно. Понадобятся:

металлическая труба, любой формы с сечением 100-120 мм;
труба длиной 2-3 м;
любой вентилятор;
фитинг для трубопроводов;
соединительные провода;
термометр.

Помимо этого, потребуется аппарат для сварки и ножовка по металлу. Трудность состоит в необходимости умения работать с этими инструментами.

Как правило, коптильня холодного копчения, построенная своими руками, имеет компактные размеры и очень мобильна. При необходимости, ее можно убрать в сарай, гараж, или даже в шкаф. Размер зависит от того, что используется в качестве камеры. Как уже было сказано, для этого можно приспособить любую металлическую коробку нужного вам размера, которую можно собрать самостоятельно. Сама коптильня, должна располагаться выше дымогенератора. В таком положении, даже при остановке компрессора, дым будет продолжать поступать в камеру копчения.

Ниже более подробно рассмотрим, как сделать самодельный дымогенератор для коптильни холодного копчения.

На первом этапе необходимо подготовить корпус для дымогенератора. Для этого от трубы, предназначенной для него, отрезается часть длиной 50-80 см. Изготавливается крышка и дно, плотно прилегающее к корпусу, во избежание высыпания опилок наружу. Далее, чуть выше дна, высверливается небольшие (до 8 см в диаметре) боковые отверстия для розжига опилок и доступа кислорода.

В верхней части дымогенератора (на 5-8 см ниже края) вваривается дымоотвод – штуцер, соединенный с тройником, к которому впоследствии присоединяются две трубки. Одна из них направлена к коптильной камере, другая к компрессору. Тройник можно присоединить и к крышке дымогенератора, а не в боковой стенке.

Для создания тяги легко приспособить аквариумный компрессор или вентиляторы от различных устройств. Основная задача его – постоянное поддержание небольшого потока воздуха, идущего по направлению к коптильне.

Генератор устанавливается на металлическое, бетонное или керамическое основание, во избежание возникновения пожара. При работе он сильно нагревается, что чревато выскакиванием из отверстий для топки горящих опилок и щепы.

Домашняя коптильня холодного копчения работает следующим образом. В дымогенератор загружается сырье – сухая щепа и опилки. Помним, что нельзя использовать продукты хвойных деревьев из-за их смолянистости. Проверяем соединение патрубка с компрессором и дымохода с коптильной камерой, разжигаем топливо. После включения вентилятора начинается процесс копчения. В дымоходе создается разряженное состояние, в результате чего дым втягивается из генератора в коптильню. Через боковые отверстия дымогенератора кислород поступает в топку, что способствует постоянному процессу горения. При помощи термометра, оборудованного в коптильне, осуществляется контроль за температурой копчения. Градусы можно регулировать увеличением или уменьшением длины дымоходной трубы.

Коптильня холодного копчения своими руками из бочки

Зачастую, для сборки коптильной камеры используют обыкновенную металлическую бочку. На схеме ниже представлена коптильня холодного копчения своими руками из бочки.

В работе потребуется решетка из металла или металлические прутья, жестяной лист, кирпичи и другие инструменты, которые есть практически у всех.

Для топки выкапывается яма, в которую укладывается жестяной лист. Это необходимо для того, чтобы процесс тления топлива осуществлялся равномерно. Дымоход представляет собой траншею, рекомендуемые размеры были указаны ранее. Сверху она накрывается любым материалом, устойчивым к горению, например, шифером и присыпается грунтом.

От металлической бочки необходимо отсоединить дно, а вместо него прикрепить металлосетку. В качестве фильтра от сажи может послужить обычная мешковина (во влажном состоянии), которая стелется на нижнюю решетку. Еще одна решетка размещается в верхней части бочки на расстоянии 20-25 см от края. На ней собственно и будут располагаться продукты копчения. При желании, можно установить внутри бочки крючки для подвешивания пищи.

Вои и все. Таким незамысловатым образом получается коптильня холодного копчения своими руками.

Существует уйма способов постройки коптилен собственноручно. Все зависит от наличия тех или иных подручных средств, небольших навыков и фантазии. Поэкспериментировав с простыми материалами и поняв суть принципа, впоследствии можно сварить качественную камеру из нержавеющей стали или выложить ее из жаропрочного кирпича.

Ниже представлены чертежи коптильни холодного копчения своими руками.

1-дымогенератор, 2-дымовой канал, 3-корпус коптильни

Следует отметить еще несколько важных рекомендаций:

Процесс холодного копчения занимает много времени, поэтому следует проявлять терпение, следить за температурой в камере и осуществлять копчение в безветренную сухую погоду.
Очень важно проводить все подготовительные работы с вечера, а сам процесс копчения начинать с утра.
Добавляя в топку в начале или конце цикла можжевеловые или виноградные веточки, а также веточки вишни, можно достигнуть необыкновенного аромата готовых блюд на выходе.
Еще раз акцентируем внимание на том, что опилки хвойных деревьев нельзя использовать, это плохо отразится на вкусовых качествах еды.
Топливо должно быть непременно сухим, влажные щепки и ветки еще больше затянут процесс приготовления.

Соблюдая эти несложные правила, можно стать настоящим профессионалом холодного копчения и радовать себя и близких людей изысканными деликатесами собственного приготовления.

Напоследок предлагаем закрепить полученную информацию подробным и понятным видеоуроком. Как создать коптильню холодного копчения своими руками, представлено в видео:

glav-dacha.ru

Как сделать коптильню холодного копчения из дерева своими руками

Копченая рыба или мясо – это продукты, любимые многими. Конечно, эта еда считается гастрономической бомбой замедленного действия, так как вредна практически во всех смыслах. Но время от времени побаловать себя копченым лакомством – не грех.

Хорошо идет и копченая говядина, и сало, и любой сорт рыбы. Чтобы разнообразить свой рацион на пикнике, можно купить готовое блюдо на свой страх и риск, а можно приготовить это вкуснейшее угощение самостоятельно, если на даче или приусадебном участке будет сооружена качественная коптильня холодного копчения своими руками.

Виды копчения

Что же такое копчение? Это медленный процесс готовки путем выдерживания сырого продукта в дыму, который исходит от тлеющей древесины. Таким образом, мясо или рыба не перегревается и не подвергается действию открытого огня, да и вообще высокой температуры. Многие кулинары уверены, что правильный выбор породы тлеющей древесины исключительно важен для придания блюду того или иного аромата.

Всего существует три варианта приготовления блюд в коптильне:

Горячее – самый быстрый способ приготовить продукт. Мясо или рыба без лишнего жира подвешивается над источником открытого огня, подвергаясь воздействию разогретого до 80-140 градусов дыма. Температура зависит от сорта приготавливаемого продукта.
Полугорячее. В этом варианте дым охлаждается с помощью короткой трубы. При этом температура дыма опускается до 50-60 градусов. Готовка в таком случае занимает примерно сутки.
Холодное – это вариация вяленья мяса или рыбы. Сырой продукт готовится в дыму, который остывает до 15-40 градусов. Чтобы остудить поток отходов горения до такой температуры, сооружается специальная конструкция: между развешенными продуктами и тлеющей древесиной выкапывается небольшая траншея или прокладывается длинная труба. Этот способ занимает большее количество времени – не меньше нескольких суток, но и срок годности готового продукта существенно увеличивается.

Коптильня предназначена не только для готовки мясных или рыбных продуктов, но и молочных изделий, а также овощей и фруктов, которые при этом приобретают новые вкусовые нотки. Способов осуществления процесса готовки в коптильне придумано множество.

Конструкция типичной коптильни

Таким образом, от выбранного способа приготовления копченого мяса или рыбы будет зависеть и устройство коптильного агрегата. Если хочется заняться горячим копчением, никаких сложностей можно не ожидать – сконструировать пристойную коптильню вполне можно из любого подручного металлического объекта, хоть из старого ржавого ведра. В том же случае, если готовить блюдо решено методом холодного копчения, постройка коптильни своими руками будет несколько сложнее. Придется потратить несколько большее количество времени на разбор устройства, планирование и само сооружение коптильни. Но и эта задача не является невозможной.

Как и любой агрегат для готовки пищи, коптильня холодного типа может быть выполнена в двух вариантах:

Стационарном, при котором обязательно придется сооружать эффективный дымоход достаточной длины, который будет охлаждать дым до нужной температуры. Но отдалить приготавливаемый продукт от пламени недостаточно – нужно правильно направить исходящий от дров дым, для чего потребуется хорошая сила тяги. Соответственно, дымоход должен иметь достаточную высоту. Вид дымовой трубы может быть любым: ее можно соорудить из кирпича, оцинкованной или нержавеющей трубы – тут все зависит по большей части от эстетических предпочтений. Нельзя использовать только асбестовые и полимерные дымоходы, так как они могут пропитывать пищу токсичными выделениями.
Мобильный вариант коптильного агрегата не требует сооружения дымохода. В этом случае транспортировкой дыма будет заниматься выкопанный ров достаточной глубины, ширины и наклона.

Вместо полноценного источника тепла в коптильне может использоваться простой дымогенератор, применение которого значительно упрощает сборку коптильни. Заправлять это устройство можно мелким деревянным топливом – щепками или опилками.

Конструируется простейший генератор дыма из любой стальной емкости в форме цилиндра – например, крупного термоса, из которого вынимается колба и используется как простая печь.

Для начала следует рассмотреть общие принципы постройки коптилен своими руками, после чего – особенности конструирования деревянной коптильной камеры.

Технология конструирования неподвижной коптильни

Для того чтобы получилась качественная и долговечная коптильня холодного копчения, которая неподвижно будет стоять на дачном участке, потребуется совсем немного материалов: несколько листов шифера, прочный кирпич, камера для приготавливаемого блюда (ведро, бочка или цистерна, в зависимости от планируемых объемов готовки, – коптильня может иметь емкость из стали или древесины), а также металлическая решетка.

Сам процесс строительства коптильни своими руками происходит в несколько этапов:

В намеченном месте отмеряется прямая линия длиной около 3 м. По этой линии выкапывается траншея глубиной 50-60 см. Получившийся ров выстилается кирпичом в один слой, чтобы тепло не уходило в землю. После этого канал накрывается листами не толстого металла и засыпается толстым слоем земли – как минимум 15 см., чтобы траншея не промерзала зимой.
В выкопанной траншее необходимо оставить два отверстия. На одном конце в этом отверстии будет разводиться огонь, и через него будут подкидываться дрова. На другом конце рва будет установлена камера коптильни холодного копчения. На участке, в котором будет разжигаться пламя, канал можно углубить и расширить, чтобы обеспечить более сильную тягу.
Следующим шагом подготавливается емкость для готовки.В ее верхней части монтируется решетка, на которой и будет подвешиваться рыба, куски мяса или овощи. Если планируется регулярное и довольно активное использование коптильни, вместо этой емкости лучше сложить полноценную кирпичную кладку, которая будет в состоянии выдерживать постоянные нагрузки и прослужит значительно дольше. Кирпич нельзя использовать силикатный, только специальный огнеупорный камень, а раствор, которым скрепляются элементы кладки, должен быть сделан на основе эластичной глины, а не цемента. Несмотря на холодный метод готовки в коптильне, поверхности кирпича будет подвергаться сравнительно сильному нагреванию. Чтобы лучше представить конструкцию коптильной части конструкции и не ошибиться в процессе сборки своими руками, лучше начертить подробный чертеж с указанием всех размеров.
Над камерой холодного копчения или кирпичным дымоходом можно смонтировать металлическую пластину, которая будет защищать конструкцию от образования конденсата. Вместо пластины можно использовать металлический конус в виде зонтика, который должен быть слегка большего размера, чем ширина коптильной емкости.
В процессе готовки то отверстие, в котором разжигается огонь, следует накрывать тканью – плотной мешковиной или брезентом, чтобы тление не прекратилось. Постоянно следить за ним не получится, ведь при холодном копчении коптильня работает несколько дней подряд.

Если на выбранном для сооружения коптильни месте сырая или рыхлая почва, под камеру следует сделать фундамент. Для этого нужно выкопать прямоугольный котлован, соответствующий размерам конструкции. Глубина ямы должна равняться как минимум 30 см.

Строение фундамента должно быть таким:

дно ямы засыпается крупным щебнем;
стены формируются из пенобетонных блоков или монолитного бетона, для которого нужно соорудить опалубку;
блоки упрочняются металлической арматурной сеткой с крупными ячейками;
остальной объем заливается цементно-песочным раствором, приготовленным с соотношением цемента к песку 1:3.

Если почва достаточно надежная, а размывание ее грунтовыми или другими водами маловероятно, можно не сооружать полноценный фундамент и обойтись лишь кирпичным постаментом.

Конструирование мобильной коптильни

Чтобы соорудить походную версию коптильни, понадобится достаточное количество плотной пленки из полиэтилена, а также много любого доступного подручного материала: свежие ветки деревьев, хорошие доски, хворостины. Разумеется, мобильная коптильня может быть построена только своими руками.

Конструирование коптильни происходит в четыре простых шага:

В месте привала выбирается подходящий участок: пологий склон или берег водоема. Сторона, к которой обращена поверхность земли, должна быть наветренной, чтобы дым не улетал, куда не следует. Как и в стационарном варианте, прокапывается прямая канава такого же размера – длиной 3 м., глубиной 50 см., ширина значения не имеет. Ров может проходить под уклоном к линии горизонта, но угол не должен превышать 60 градусов.
Ров укрывается найденными ветками и досками и присыпается землей и дерном. На нижнем конце канавы разводится костер, на верхнем – обустраивается коптильная камера.
В данном случае сборка основательной емкости для холодного копчения не требуется, подойдет обычный каркас из досок, который следует обтянуть полиэтиленом. Сверху прорезается вытяжная щель.
В полученной импровизированной камере развешиваются приготавливаемое мясо и рыба. Чтобы пошел процесс готовки, разведенный костер должен прогореть, остаться должны только разогретые тлеющие угли. После того, как все языки пламени исчезнут, яма накрывается плотной тканью с оставлением щели для обеспечения силы тяги. Ширина этой щели подбирается так, чтобы угли хорошо тлели, но не разгорались.

Сборка коптильной камеры из древесины

Итак, коптильня холодного копчения состоит из трех основных элементов: источника тепла, дымовой трубы и коптильной камеры. И если первые два элемента в любом агрегате схожи, то при сооружении третьего можно позволить фантазии разгуляться. Хорошим вариантом станет конструирование камеры из дерева своими руками, так как это довольно просто, экологически безопасно и эстетически привлекательно. При качественной сборке и достойной обработке древесины такая коптильня прослужит очень долго.

Деревянная камера потребует заготовки следующих материалов:

деревянный брус для каркаса;
вагонка или обрезная доска;
тонкие саморезы;
силиконовый или акриловый герметик;
кровельный материал;
металлические петли и ручка для дверцы;
термометр.

Стоит отметить, что дерево хвойных пород плохо подходит для сооружения такой коптильной камеры своими руками, лиственные же виды древесины идеальны для холодной коптильни.

Первым делом конструируется деревянный каркас. Высота коптильни холодного типа вместе с фундаментом должна составлять как минимум 1,3 м. Но к емкости может быть добавлен дымогенератор, необходимый для эффективного приготовления мяса. Он устанавливается рядом с коптильной камерой, которая в таком случае должна быть расположена на 20 см. выше данного устройства. Такой подъем легко обеспечить добавлением крепких деревянных ножек.

Кроме того, при проектировании каркаса нужно определиться с типом крыши – в случае с односкатной кровлей передняя стенка камеры должна быть выше задней на пару десятков см. Дно камеры обшивается вагонкой. Для процесса готовки твердое дно не нужно, но доски скрепляют и фиксируют всю конструкцию. После сборки основного каркаса устанавливаются направляющие рейки крыши. Затем следует выбрать расположение дверца и сформировать проем, ограничив его досками.

Технология сборки крыши коптильни определяется исходя из ее формы:

Крыша с одним скатом делается из досок длиной примерно 1,5 м., которые плотно прибиваются друг к другу.
Двухскатная кровля должна поддерживаться дополнительными кроткими брусками, которые прикручиваются одним краем к вершине треугольника крыши, а другим – к боковой стенке в строго вертикальном положении.

После этого следует организовать крепления для пищи. Своими руками это можно осуществить, используя доски длиной 0,9 м. Такая доска размечается медианной продольной линией, после чего засверливается с шагом в 0,1 м. Диаметр отверстий должен составлять около 4 см. После этого доски распиливаются по намеченной линии. В результате каждая доска делится на две полочки с пазами, которые устанавливаются на боковых стенках коптильной камеры.

Финальный шаг – коптильня со всех сторон обивается досками и вагонкой для обеспечения максимальной теплоизоляции. Все стыки досок следует заполнить силиконовым или акриловым герметиком, чтобы защитить камеру от проникновения влаги. Для лучшей сохранности дерево можно залакировать. Крыша выстилается профнастилом или листами алюминия, после чего в ней выпиливается отверстие 15х15 см, для осуществления вентиляции коптильной камеры.

Собрать своими руками красивую дверцу для заполнения камеры едой очень просто. Из оставшегося бруса собирается простая решетка, которая отделывается той же доской и вагонкой. После этого с одной стороны закрепляются металлические петли, а с другой – ручка и щеколда. Дверца закрепляется в своем проеме, и камера для холодного копчения будет полностью готова к работе – останется только присоединить ее к остальным конструктивным элементам коптильни.

poluchi-teplo.ru

Коптильня холодного копчения своими руками — чертежи и фото / Cамоделки для дачи / Самоделка.net — Сделай сам своими руками

Многие мои знакомые когда я угощаются их копчениями собственного производства и рассказываю как их готовил загораются идеей построить свою коптильню. И конечно спрашивают как же сделать коптильню холодного копчения, можно ли собрать ее своими руками и конечно требуют точные чертежи и фото

В общем вы уже понял этот топик будет про коптильни…

Хотя признаюсь задумывал я писать про простейшую коптильня из холодильника и даже начал это, но очередная просьба навела на мысль почему бы не расширить рассказ. Так и сделаем.

Начнем с чертежей коптилен.

А собственно говоря зачем уважаемые мои вам чертежи?
Ну скажите вы будете по сантиметрам резать металл, варить каркасы, делать точные копии заводских коптилен вроде этой?

Я в этом честно говоря сомневаюсь по нескольким причинам, тут и сложность изготовления и не дешевый нынче металл прочее и прочее — когда есть гораздо лучший выход.

Но чертеж же должен быть — скажите вы и это правильно, но думаю все что нам нужно из него это размеры камер и труб, а также пару расстояний и диаметров, а дальше самодельщик найдет из чего это сделать.

Для начала вот схема самой простой и древней коптильни для холодного копчения.

Что нам нужно из этого знать чтобы сделать то же, но более мобильнее, проще из современных материалов и деталей.

Отвечаю — сразу переходим ко второй схеме, более современной в которой все земляные работы убраны и заменены на емкости, трубы и камеры

На этой схеме есть все что нам нужно — примерные размеры и расстояния чтобы попробовать сделать нечто подобное.

А именно: мы видим что очаг должен быть небольшим, до полуметра, а протяженность дымохода должна быть примерно двухметровой при достаточном объеме, чтобы дым успевал остыть и мы получили именно холодное копчение. Коптильная же камера в свою очередь должна быть достаточной высоты чтобы вмещать объем дыма, наши продукты и быть при этом удобной. Опыт показывает что высоты в 1,5-2 метра вполне для этого достаточно.

Если нужны уточнения по чертежу, пожалуйста вот коптильня из металла на основе этой схемы

В принципе можно брать болгарку, лист, сварку и ваять.

Но я предлагаю упростить задачу и перейти к более доступной технологии.

Взгляните на эту схему

Не правда ли сразу приходят в голову варианты из чего это можно сделать и как. Если нужна помощь взгляните на следующие фото самодельной коптильни.

Правильно, все что нам нужно это железный ящик под дымогенератор, железную же трубу в качестве дымохода и бочку приподнятую на подставку над землей.

Из инструментов можно взять болгарку, либо дрель с лобзиком по металлу. Нам даже сварка может не потребоваться, если сделать отверстия поточнее, так утечка дыма будет минимальной. К тому же всегда можно изолировать пробоины обычной глиной.

Единственный вопрос который я могу себе представить после просмотра этих фото — это длинна и диаметр трубы. Так вот если брать трубу диаметром 60-120 мм. то ее длинна должна быть в районе 2,5-4 метров т.к места для того чтобы дым остыл в ней меньше чем в большом дымоходе.

Если вы не найдете ящика или трубы не беда, можно обойтись и без них.

Смотрим фото коптильни автор которой совместил очаг — дымогенератор и штольню — трубу и сделал все из кирпича (конечно берем красный печной) и все это собрано на обычной глине.

Наверху штольни уложен лист железа. Одно замечание — конечно для холодного копчения такой длинны дымохода недостаточно, ее придется увеличить примерно на столько же.
Кстати если захотите заменить бочку то вместо нее можно сколотить так называемый домик-скворечник из обычной доски.

А теперь перейдем к тому с чего я начал разговор — из чего же лучше и проще сделать коптильню.

Наверняка у вас на даче завалялся старый холодильник который выкинуть жалко и он использовать как шкаф. Если нет такого у вас, то наверняка вы знаете где взять…
Так вот холодильник — это идеальный донор для коптильной камеры холодного, (простите за тавтологию) копчения.

Из него буквально за день можно сделать хорошую и удобную коптильню. Для этого нам будет нужно

1.  Вынуть все внутренности, я советую на всякий случай убрать и пластик.
По желанию можно его оставить, некоторые так и делают — и мороки меньше и готовые решетки для копчения уже есть.

Но если делать всерьез, тогда демонтируйте стенки, уберите пластик и оставьте голый железный ящик с дверцей. Конечно родные решетки из металла уже будут проваливаться, но исправить это можно прикрутив саморезами деревянные планки — направляющие прямо через сквозные отверстия в стенках.

2.  Далее нам будут нужны отверстия для дыма. Внизу входное — его делаем либо в дне, либо в нижней части стенок по диаметр трубы.

Дыму будет нужно куда то выходить, поэтому вверху будет нужно еще одно отверстие. Можете просто вырезать часть «крыши» холодильника ножницами по металлу, а сверху положить другую железку или шифер, его можно будет двигать и регулировать тягу. Если хочется совершенства — режьте круглое отверстие в которое по желанию можно смонтировать даже вентилятор.

3. Теперь дымогенератор. В качестве его можно взять подходящую металлическую коробку, небольшую бочку, готовую буржуйку наконец…

4. Осталось соединить холодильник и печь трубой длинной около 3-х метров. (на самом деле длина трубы подбирается опытным путем т. к. все зависит от ее диаметра, уклона, лежит ли она на грунте, будете ли вы засыпать ее землей или оставите открытой, будете ли увлажнять грунт…)

Один совет не забываем сделать небольшой подъем дымохода к коптильной камере.

Вот собственно и все что я хотел сказать по теме, думаю идея как сделать коптильню холодного копчения своими руками понятна и чертежей с фото примеров достаточно. Думаю теперь и вы сможете сделать собственную коптильню. Спасибо за внимание.

samodelka.net

Коптильня холодного копчения своими руками

Коптильня холодного копчения это инструмент стационарный или переносной, для копчения (нанесения копоти) на продукты питания с целью улучшения вкусовых качеств и увеличения срока хранения.

На данный момент существует великое множество способов изготовления коптилен, а так же их видов и модификаций. Но принцип остается неизменным. Для того чтобы на выходе получить продукт надлежащего качества в коптильне холодного копчения обязательно должны присутствовать три вещи:

Очаг;
Дымоход;
Коптильная камера.

Зная перечисленные три элемента в устройстве коптильни, можно приступать к ее изготовлению без наличия чертежей.

Многие ищут в интернете чертежи на коптильню холодного копчения чтобы сделать своими руками, тратят на это много времени. Спешу вас успокоить, чертежи не понадобятся так как в этой статье специально сделаны подробные и последовательные фото показывающие весь процесс изготовления коптильни с подробными комментариями к ним.

Принцип работы коптилен прост. На первом плане находится очаг в котором разводят костер и по мере его прогорания на угли кладут ветки, опилки или сырые поленья различных сортов деревьев, для получения густого дыма, который и является основным инструментом копчения.

Далее дым поступает по дымоходу в камеру, в которой вывешен предмет копчения и в зависимости от его величины и достижения желаемого результата выдерживают продукт в течение некоторого времени.
Место под очаг можно обустроить разными способами. Рассмотрим стационарную коптильню, устанавливаемую на участке раз и на всегда. Мобильной ее назвать нельзя, но зато качество продукта на высоте.

Пошаговая инструкция изготовления коптильни холодного копчения своими руками

Выбираем свободное место размером 3 на 5 метра и подготавливаем его для сооружения очага. Площадку необходимо выровнить по горизонтали, подсыпать щебня, песка и уплотнить трамбовкой чтобы в последствии грунт не проседал и не испортил кладку очага.

Выкладываем первый слой кирпича по уровню, соблюдая горизонтальность кладки. Кирпич лучше взять термостойкий, но за неимением такового подойдет и такой как на фото.

После закладки основы можно приступать ко второму ряду.

С третьего ряда начинаем закладывать дымоход. На фото дымоход укладывается уже со второго ряда, но это и было нашей принципиальной ошибкой, поскольку пламя поднималось выше отверстий тоннеля, и дым в него не попадал.

Для этой цели подойдут шлакоблоки с двумя большими сквозными отверстиями внутри пустотностью в 40%.

После закладки первого шлакоблока заканчиваем вторую кладку и кладем еще четыре, тем самым создавая необходимый объем камеры для горения.

Важно! Дно очага оставляем как есть, при желании можно установить металлический поддон, для более удобного сбора золы после использования.

Выложив шестой ряд, приступаем к подготовке отделения для крышки. После розжига и получения хорошего открытого огня очаг будет накрываться крышкой, после чего горение перейдет в тление и даст достаточное количества дыма и тепла.

Важно. Поскольку холодное копчение проходит при температуре не выше 25 градусов лучше поставить в шкаф коптильни выносной термометр.

Вот что в итоге должно у вас получиться. Очаг полностью готов, следующий этап это подготовка дымоотвода.

Говорят, что дымоотвод не должен быть слишком короток, дабы не нагнать лишней температуры в коптильню, но и не слишком длинен, чтобы дым не успел полностью остыть и осесть на стенках. Я решил, сделать дымоход длиной около трех метров (15 шлакоблоков в длину). Как показала практика, этого вполне достаточно.

После подготовки участка под дымоотвод, он должен либо ложиться в горизонт, либо расти с небольшим уклоном вверх. Цементируем основание, тем самым идеально выставляем горизонталь поверхности, на которую позже будут уложены блоки.

Для предотвращения растрескивания и возможного смещения конструкции армируем бетон сеткой.

При укладке стараемся соблюдать прямолинейность, чтобы не перекрыть канал для отвода дыма.

После укладки последнего блока, на конце дымохода выкладываем основание, которое в дальнейшем и станет коптильней холодного копчения.

Так же армируем и делаем бетонную подушку, на нее ставим кладку высотой в шесть кирпичей.

В конечном итоге у вас должно получиться нечто похожее на это.

Затем выкладываем кирпич – цоколь коптильной камеры.

Когда раствор подсохнет, строим кабинку. Ничего особенного в ней нет. Дверца и выход излишков дыма под крышей, для создания тяги.

Коптильня почти готова, осталось поставить крышу. И сделать крепление (крюки) для того, чтобы можно было подвесить пищу. Естественно, при подвешивании необходимо следить, чтобы предмет копчения не касался друг друга или стенок камеры, поскольку тогда копчение будет не полным и срок хранения такого продукта резко снизится.

Но я отвлекся! И так, крышу делаем из гофрированного железа, тогда не придется придумывать, как выводить остывший дым из коптильни, он естественным образом будет выходить через образовавшиеся просветы ка это видно на фото ниже.

Вот она коптильня холодного копчения сделанная своими руками. Стоит и радует нас различными копченостями. Получилась достаточно вместительная. С такой коптильней дело можно поставить на поток и заниматься малым бизнесом, продавая копчености в близлежащих магазинах.

А теперь об ошибке, которую я допустил при строительстве и о которой упоминал выше. Поскольку изначально дымоход был уложен от второго уровня кирпича ,то при первом запуске дыма было мало и эффективного копчения не получилось. Тогда, чтобы все не переделывать, было принято решение установить второй дымоход поверх первого.

Учтите этот момент, если возникнет желание построить коптильню холодного копчения своими руками.

Мы рассмотрели стационарную коптильню, затраты на строительство которой все же ощутимы и к тому же требуют наличия хорошего земельного участка.

Опять таки, перед строительством стоит продумать не только расположение коптильни, но и всю компоновку приусадебного участка, что бы в дальнейшем не пришлось со скрипом в сердце сносить постройку.

И поэтому давайте рассмотрим мобильный вариант коптильни, не требующий больших затрат как финансовых, так и физических.

Коптильня холодного копчения своими руками из подручного материала

Переносная – мобильная коптильня холодного копчения делается быстро и не требует больших затрат. Нужно сварить из литов железа емкость под очаг или взять более менее подходящую. На дно установить сухой тэн или вольфрамовую спираль, закрыть все это хозяйство листом железа и уже сверху можно насыпать опилки.

Важно. Опилки или веточки деревьев осины, ясеня, ольхи, бука, дуба не должны быть пересушенными. Поскольку они прогорят без выделения достаточного количества дыма и увеличат риск подъема температуры в коптильной камере.

Труб берете любую, какая есть в наличии. На фото труба диаметром 120 мм. Длина 3 метра. После контрольного копчения длину можно нарастить или урезать, для увеличения компактности и улучшения транспортных свойств ее можно сделать составной из двух или трех половинок, что позволит вам вывозить коптильню на дачу.

Далее берется обычный бак из нержавейки. Его можно и купить. Поскольку вряд ли такое добро будет валяться на свалке или без дела в гараже.

Можно, конечно, воспользоваться обычной двухсотлитровой бочкой, как это вы увидите в примере ниже, но полагаю ржавчина, которая непременно появится в процессе эксплуатации, не будет способствовать улучшению качества конечного продукта.

Коптильня холодного копчения (своими руками) в данном случае, должна иметь на выходе некий фильтр, сетку или решетку с мелкими ячейками для предотвращения попадания сажи, для нас важен только чистый, холодный дым.

Делаем в нем обычное отверстие под трубу, вставляем без уплотнительных элементов, как видно на фото обычное разъемное соединение. Кстати, не забываем предусмотреть разъемное соединение между котлом и началом трубы.

Накрываем это все крышкой с отверстиями а-ля дуршлаг и собственно все. Электрическая коптильня холодного копчения сделанная своими руками готова к применению.

Рассмотренный вариант коптильни мобилен и не велик в объеме, но он имеет существенный недостаток это размер коптильной камеры. Например, отдельные части туши поросенка там уже не закоптить.

Коптильня холодного копчения своими руками – видео примеры

Самый простой, бюджетный вариант под названием «Я слепила из того что было». Так же имеет право на жизнь. Ведь все зависит от конечных целей, поставленных перед собой. Если цель просто закоптить абы как, дешево и сердито, то этот вариант вполне рабочий.

Второй вариант — коптильня холодного копчения своими руками из деревянной бочки, гораздо лучше и практичнее. Бочка деревянная, а значит экологически чистая, да и сама конструкция очень мобильная и легко поместится в пикапчике.

Принцип остается неизменным, варианты исполнения разные. Тут стационарная большая кабина и чугунный котел. На мой взгляд труба коротка и коптильня холодного копчения грозит незаметно стать коптильней горячего копчения поскольку трубы для дыма короткая, большого диаметра, котел под очаг так же не маленький и в случае подсыпа сухой щепы произойдет возгорание с большим выделение тепла, что приведет к нарушению процесса.

Говорят, что лучше коптить опилками плодовых деревьев, особенно можжевельником. Попробуйте и подберите для себя свой стиль копчения. Смешение опилок в разных пропорциях может придать вашему копчению индивидуальность и стать домашним секретом.

Но будьте внимательны при заправке опилок в очаг, количество подбирается индивидуально в зависимости от объема коптильной камеры и продукта копчения. Почитайте соответствующие ресурсы на эту тему. Перебор с опилками может все испортить.

Удачи вам в создании своей домашней коптильни холодного копчения своими руками!

Коптильня холодного копчения своими руками + фото

Процесс копчения продуктов позволяет увеличить срок их хранения, а также придать им неповторимый вкус. Именно поэтому многие владельцы участков устанавливают коптильни. Если вы желаете сделать такую конструкцию самостоятельно, а не покупать готовое изделие, следует внимательно изучить особенности разных типов коптилен и сделать собственный чертеж. Перед проведением работ важно тщательно изучить строение таких систем и составить чертеж. Также стоит посмотреть фото, на которых изображены различные типы подобных конструкций.

Особенности копчения

После того как люди начали коптить продукты, было замечено, что они могут длительное время оставаться неиспорченными. Это позволяло брать такие продукты в дорогу, не беспокоясь остаться без пищи. В настоящее время копчение обычно происходит для придания специфического вкуса.

Коптильни разных видов практически не отличаются друг от друга, так как имеют те же части конструкции:

очаг;
камера копчения;
приспособление, необходимое для сбора жира.

Коптильная камера должна быть герметична, иначе дым будет проникать в щели и копчение затянется на более продолжительное время. Горячее копчение подразумевает нахождение продуктов в дыму над огнем. В таком случае мясо или рыба приобретает приятный вкус, но не может храниться длительное время. При холодном копчении дым из очага попадает в коптильню через длинный дымоход, в котором он остывает до температуры 40 градусов. После копчения мясо или рыба могут храниться даже без холодильника длительное время.

Если на участке создается коптильня холодного копчения своими руками стоит позаботиться о том, чтобы она не стала причиной появления дыма в жилых помещениях или на участке соседей.

Холодное копчение

Торопиться во время копчения не стоит, ведь если процесс не будет доведен до конца, полученными продуктами можно отравиться. В среднем продукты коптят в течение 5-7 дней. В некоторых случаях оно длится несколько недель.

Важно! Важно правильно подобрать опилки для копчения. Не следует использовать опилки хвойных пород и осиновую стружку.

Для холодного копчения обычно используется:

ольха;
клен;
можжевельник.

Также можно использовать березу.

Перед использованием коптильни стоит узнать об особенностях холодного копчения:

Если продукты коптились правильно, они могут храниться в течение года без холодильника.
Прокопченные продукты лишены вредных свойств.
Процесс холодного копчения требует тщательной подготовки. Например, подготовка мяса может производиться в течение 5 дней. При этом само копчение может занимать около 3 дней.
Создать конструкцию для холодного копчения достаточно легко. При этом сделать это можно используя различные материалы.

Чтобы более подробно узнать о процессе, стоит посмотреть видео о создании коптильни для холодного копчения, созданной своими руками, а также о том, как правильно ее использовать. Кроме этого, следует посмотреть фото с изображением различных коптилен, чтобы более подробно узнать о процессе приготовления продуктов.

Коптильня своими руками

Создается коптильня холодного копчения своими руками достаточно просто даже при отсутствии опыта. Во время постройки стоит помнить, что очаг должен быть установлен в стороне от камеры хранения. Чаще всего для этого в конце участка вырывается яма, в которой оборудуется очаг. Он соединяется с камерой копчения дымоходом. Стоит отметить, что очаг не нужно полностью обкладывать кирпичом, достаточно сделать кирпичные стены.

Для дымохода необходимо выкопать траншею, ширина которой равна 0,5 м, а глубина около 0,3 м. после создания траншеи ее дно и стенки необходимо выложить кирпичом. Сверху она закрывается шифером или металлическим листом. После проведения таких работ сверху дымоход засыпается грунтом.

При отсутствии кирпича можно уложить в траншею печную трубу. В верхней части очага располагается заслонка. Создается данный элемент конструкции из металла. Место, где дымоход соединяется с камерой копчения, необходимо загерметизировать. Часто для этого используется глина. Некоторые владельцы участков используют печку буржуйку и устанавливают камеру для копчения выше уровня, на котором располагается дымоход. Такая домашняя коптильня не потребует траты большого количества денег.

Создание камеры для копчения из бочки

Простую коптильню можно создать из бочки. Для этого необходимо срезать крышку и проделать отверстие для дымохода. Но перед тем как производить закрепление бочки, следует тщательно очистить ее от любых загрязнений. Установка бочки может производиться на кирпичи ли бетонные блоки. Важно надежно установить данное изделие, чтобы во время использования оно не могло упасть из-за сильных порывов ветра.

Из крышки бочки можно создать поддон, необходимый для сбора жира. Он устанавливается на небольшом расстоянии от дна и его диаметр должен быть меньше диаметра бочки, чтобы дым свободно проходил вверх.

Также стоит создать решетку, на которой и будет происходить копчение. Также можно закрепить на верхней части бочки обрезки арматуры, на которых будут закрепляться крючки для продуктов.

Решетка может быть изготовлена из ивовых прутьев или тонкой проволоки. Если размещается несколько решеток, они должны располагаться на расстоянии минимум 15 см друг от друга. Если они создаются из ивовых прутьев, ячейки стоит закрепить проволокой.

Чтобы закрепить поддон, внутри бочки нужно приварить прутья таким образом, чтобы в центре они образовывали крест, именно на нем и будет размещен поддон. При таком расположении его можно будет легко достать для очистки.

Чтобы закрепить решетки, достаточно приварить к стенкам петли. Крышка коптильной камеры должна быть сделана из лиственных пород древесины. Во время копчения можно накинуть на бочку джутовый мешок. Но перед этим его необходимо смочить водой. Если создается крышка из дерева, в ней нужно сделать несколько отверстий.

Также из бочки может быть создана коптильня для горячего копчения своими руками.

Коптильная камера из кирпича

Камеру для приготовления копченых продуктов можно соорудить из кирпича. Такое строение следует создавать только в том случае, если вы часто занимаетесь копчением и обладаете большим опытом. Иначе на участке будет находиться редко используемое сооружение, по внешнему виду которого нельзя будет определить его предназначение.

Перед проведением работ важно тщательно подготовиться, чтобы конструкция получилась долговечной и функциональной. Во время подготовки важно правильно определить место расположения камеры для копчения и очага.

Так как кирпичная постройка создается на длительное время, выбирать место для нее необходимо более тщательно. Сначала нужно найти место на участке, которое будет удалено от дома. Это обосновывается тем, что во время работы коптильни появляется большое количество дыма, который может проникать в жилые комнаты. Также важно помнить, что дым может повредить зеленым насаждениям. Именно поэтому лучше располагать коптильню на открытом участке, а не среди садовых деревьев.

Кроме этого, стоит позаботиться о приобретении качественных материалов. Чем качественнее будет приобретаемый кирпич. Тем больше прослужит создаваемое строение. На этапе подготовки к строительству следует создать чертеж с размерами, в котором будут отображены все элементы конструкции. Это поможет избежать многих ошибок во время строительства.

Создание кирпичной постройки происходит в несколько этапов:

Создание фундамента. После определения места, где будет расположена камера для копчения. Происходит снятие верхнего слоя почвы и создание песчаной подушки. После этого осуществляется укладка арматуры и создание деревянной опалубки. Высота фундамента для коптильни может составлять около 15 см. После закрепления опалубки происходит заливка бетонного раствора. Укладка кирпичей должна производиться только после полного застывания состава.
Кладка кирпича. Во время возведения кирпичного сооружения следует заранее установить арматуру, на которой будет закреплен поддон для сбора жира. Также во время строительства стенок необходимо закрепить решетки или крепления для них, если решетки будут съемными. Использовать кирпичную конструкцию можно только после полного застывания скрепляющего раствора.
Создание крышки. Если коптильня имеет небольшие размеры, можно сделать деревянную крышку с отверстиями. Если же кирпичная конструкция является большой, можно вывести дымоход. Чаще всего для этого используются жестяные изделия (как на фото). Некоторые владельцы участков создают кирпичный дымоход или делают верхнюю часть конструкции похожей на кровлю.

Перед строительством необходимо подумать о том, как именно в камеру будут помещаться продукты. Если она отличается малыми размерами, можно доставать решетки через верх, открыв крышку. Если же кирпичная конструкция имеет высоту более полутора метров, стоит в одной из стен создать дверцу из металла.

Перед тем как построить описываемую конструкцию, следует просмотреть чертежи подобных построек.

Камера для копчения из листового железа

Для изготовления коптильни из указанного материала происходит вырезание частей металлического листа и их соединение при помощи сварки в куб. При этом одна сторона куба должна остаться открытой (как на фото).

Перед созданием такой конструкции необходимо составить чертеж и определить оптимальные размеры всех элементов коптильни. Также важно надежно закрепить металлическую трубу, которая будет подведена от очага.

После сваривания короба необходимо закрепить крепления для поддона и решеток. При этом нужно сделать их надежными, иначе во время копчения решетки могут упасть под действием собственного веса. Важно осуществлять изготовление коптильни для холодного копчения своими руками по заранее созданному чертежу. В противном случае конструкция может получиться ненадежной и неэффективной.

Как правильно коптить продукты

Во время копчения необходимо соблюдать несколько простых правил:

Следите за температурой в камере для копчения. Если она будет выше 50 градусов, стоит удлинить дымоход, что позволит снизить температуру.
Осуществлять копчение лучше всего при хорошей погоде, когда нет сильного ветра и осадков.
Начинать процесс копчения стоит утром, а вечером стоит готовить продукты.
В любой коптильне должен быть установлен поддон для сборки жира. Если этого не сделать, жир будет скапливаться на дне камеры или даже проникать в очаг.
Во время копчения не стоит часто приоткрывать крышку, чтобы определить степень готовности продуктов. Это будет способствовать увеличению времени копчения.
После копчения продукты необходимо охладить и высушить. Это происходит в течение нескольких суток.
Чтобы сделать блюда еще вкуснее, можно добавлять в дровяную смесь различные ароматные добавки.
Для копчения необходимо использовать опилки только лиственных пород древесины. Если это правило не будет соблюдено, продукты могут быть горькими.
Используемая стружка должна быть сухой, так как влажная древесина горит более продолжительное время.

Коптильня из старого холодильника

Многие владельцы участков вместо того чтобы сооружать коптильню из кирпичей или металлической бочки создают ее из старого холодильника. Это удобно, так как после копчения можно легко собрать продукты, открыв дверь холодильника.

При создании как на фото для изготовления топки можно использовать старый газовый баллон. Работы по созданию коптильни происходят следующим образом:

Сначала необходимо перевернуть холодильник и снять с него компрессор.
После этого нужно в дне камеры сделать отверстие для подключения трубы. Для этого достаточно просверлить по окружности множество отверстий. Если тяга будет слабой, можно подключить вентилятор, который будет вытягивать дым из топки и направлять его в холодильник.
После этого во внутренней обшивке холодильника сверху просверливается несколько отверстий для выхода дыма наружу. Во внешней обшивке вырезается отверстие для трубы.
После закрепления трубы необходимо установить получившуюся конструкцию повыше и соединить ее с топкой.
Проверив надежность всех соединений можно начинать процесс копчения, предварительно установив в нижней части холодильника емкость для сбора жира. После этого остается разжечь топку, закрыть дверь холодильника и ждать приготовления продуктов.

Если создается коптильня холодного копчения своими руками из холодильника, важно проверить надежность соединения двери с корпусом, чтобы во время приготовления продуктов она не открылась.

Копчение в холодной коптильне

Перед копчением необходимо приготовить насыщенный раствор соли. Для этого нужно 38 грамм соли на литр воды. При отсутствии весов можно приготовить раствор следующим образом: во время размешивания соли в воде необходимо остановиться в тот момент, когда соль перестанет растворяться. Это будет означать, что раствор достаточно насыщен.

После этого можно приступать к засолу закладки. Если вы собрались коптить мелкую рыбу, засол должен производиться в течение 4 суток. Это же время необходимо и для засола молодой свинки. Если же в раствор погружается дичь, держать ее необходимо около 5 дней.

После засола необходимо вымочить продукты. Этот процесс может занимать от одного часа до суток. Свиной окорок, например, должен вымачиваться в течение 12 часов. Средняя рыба вымачивается около 6 часов.

Следует помнить, что вымачивание нельзя проводить больше положенного срока. Для этого нужно постоянно проверять их. Как только продукт при нажатии пальцем станет легко продавливаться, стоит прекратить отмачивание.

Для подготовки к копчению нужно высушить все заготовки при помощи вафельного полотенца. После этого можно развешивать их в коптильной камере и разжигать опилки в очаге.

Полезные советы

Если вы собрались коптить продукты самостоятельно, стоит учитывать некоторые полезные рекомендации:

Для работы коптильни стоит использовать садовые деревья.
Крупные дрова следует использовать только для получения углей.
Чтобы получить хороший дым, нужно перекрыть после того, как появятся угли, стоит перекрыть задвижку трубы. В результате начинают тлеть опилки, что и способствует появлению дыма.
Большие куски приходится коптить более продолжительное время. Основное требование к копчению – постоянная подача дыма. Для поддержания температуры копчения в поддон придется постоянно досыпать опилки.
Если коптить продукты слишком долго, это может испортить вкус.
Некоторые специалисты рекомендуют проваривать сало или мясо в воде со специями перед началом копчения.

Правильно соорудив коптильню и соблюдая указанные правила можно самостоятельно научиться правильно коптить продукты, даже если до этого у вас не было подобного опыта. Перед готовкой стоит посоветоваться с людьми, которые имеют большой опыт работы с коптильнями. Это поможет избежать распространенных ошибок и сделать продукты более вкусными.

Также можно использовать и забытые секреты копчения. Например, чтобы продукт обладал особым вкусом и имел более приятный аромат после приготовления, многие следуют некоторым советам:

Регулировать дымооборот можно не влажной мешковиной, а свежесрезанными ветками деревьев и кустарников. Чаще всего для этого используется смородина, малина и вишня. Не стоит использовать ветки сирени, сосны и березы, так как они являются сильнопахнущими. При этом они выделяют эфирные масла и сладкий сок, из-за чего приготовленные продукты не будут пригодными для употребления.
Толщина слоя из веток должна составлять около 30 см, если копчение будет происходить в течение 3 суток.
Чтобы придать мясу или рыбе особый аромат, можно настелить на дымоход листья смородины и хрена.

Используя данные советы можно приготовить сделать копченые продукты более вкусными. Если вы решили построить коптильню на участке стоит позаботиться о том, чтобы дым от нее не мешал соседям.

Если вы не готовы тратить время на создание описываемой конструкции, можно приобрести коптильню с дымогенератором.

Отправить комментарий

2proraba.com

РубрикаРазное
