Чертежи коптильни холодного копчения с размерами – Коптильня холодного копчения своими руками

Коптильни имеют обычно коробчатую форму и ничем особо не отличаются. Предлагаемый вашему вниманию проект, имеет более оригинальную конструкцию. Коптильня выполнена на основе бетонных труб для канализации. Такие трубы, как правило, имеют длину 3 метра, диаметр около 1 метра и толщину стенок около 100 мм.

Описание общей идеи проекта

Отрезок бетонной трубы устанавливается вертикально, образуя коптильную камеру. К ней подводится кирпичный дымовой канал от круглой печи-барбекю, сложенной рядом из кирпича. Таким образом, проект совмещает две печи в одном месте.

Самая сложная часть проекта — это перевозка большой бетонной трубы весом до 300 кг на место строительства. Отдельную трудность представляет разрезание толстостенной трубы, от которой надо отрезать кусок длиной 1.6-1.7 метра и установить его на подготовленной площадке вертикально.

При кажущейся сложности данной конструкции, на самом деле, она довольно проста. Такое впечатление возникает от довольно большой трудоемкости работ и необходимости использования строительной техники. Давайте рассмотрим проект более подробно.

На разрезе и виде сверху показаны две камеры, соединенные перемычкой. Слева находится коптильня, выполненная из бетонной канализационной трубы большого диаметра.

В нижней части трубы противоположно друг другу проделаны два отверстия. с левой стороны — для доступа в коптильную камеру и ее чистки, справа — для дымового канала.

Труба внутри оборудована перекладинами — металлическими стержнями, на которые будут подвешиваться продукты для копчения. сами стержни просто вставляются в специально просверленные в стенках отверстия.

Можно сделать два и даже три ряда таких перекладин, на сколько хватит длины ваших рук. Держите в памяти. что вам надо будет, стоя на лестнице вверху, легко дотягиваться до нижнего ряда перекладин. Сверху коптильня закрывается крышкой, чтобы предотвратить потери дыма.

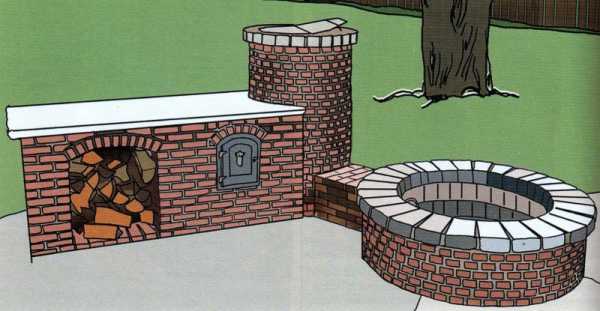

С правой стороны конструкции располагается печь-барбекю, которая совмещает в себе две функции. Помимо основной — приготовление жаркого, она еще является и генератором дыма для коптильни. С этой целью к боковой стенке печи пристроен боковой канал, который соединяет топку с коптильной камерой.

Освоив этот проект, вы получите мощный инструмент для ведения домашнего хозяйства на загородном участке. Также печь станет центром отдыха и приятного общения с близкими

Описание строительства печи  по чертежам и размерам

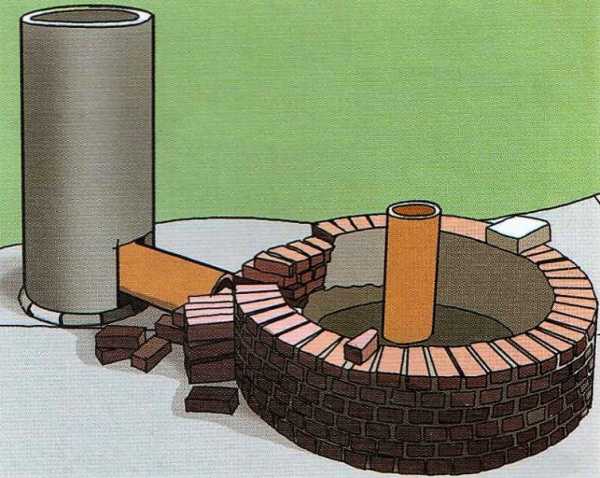

1. Сначала отрежьте от трубы кусок длиной 160-170 см для коптильной камеры. В нем надо проделать два отверстия: для присоединения дымового канала и для чистки коптильни. Проще всего отверстия вырубить с помощью мощного перфоратора, используя лопатку с алмазным наконечником.

Оставшийся кусок трубы можно использовать для создания круглой вставки в печь-барбекю. В этом случае, в нем надо будет пробить отверстие под присоединение дымового канала.

2. Оба отрезка трубы надо будет обложить обычным красным кирпичом. Это придаст всей конструкции более элегантный вид. Под трубу коптильни надо будет залить основание с арматурой. толщина плиты фундамента около 100 мм.

Для печи-барбекю есть другое решение. Если вам не хочется использовать бетонную трубу, залейте в земле круглую форму и уложите кирпич вокруг нее. Здесь, для основагния, также надо будет использовать арматуру из стальных прутков.

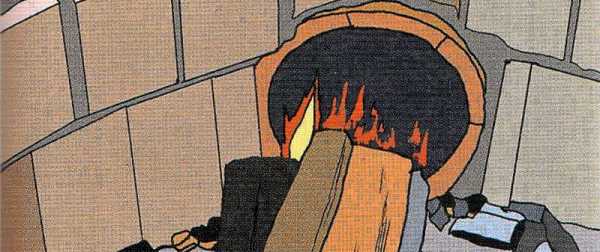

3. Печь такой конструкции имеет ряд преимуществ. Поток тепла и дыма для коптильни может регулироваться перемещением горящих дров к дымовому каналу или от него.

Металлическая решетка на ножках, поставленная в печь, позволит вам одновременно и жарить и коптить. Копчение, обычно требующее длительного времени порядка недели, может быть возобновлено с утра, если вдруг ночью огонь погаснет.

4. Бетонная труба, обложенная кирпичом, имеет отличную теплоизоляцию, поэтому процесс копчения будет стабилен, а копчености — вкусными.

В качестве дымохода от печи к коптильне можно использовать подходящего диаметра бетонную или керамическую трубу. Ее также надо будет обложить кирпичом. Такая двухслойная конструкция прекрасно сохраняет тепло.

5. После окончания кладки вокруг трубы коптильни, надо просверлить отверстия в ее верхней части для поперечин, которые должны свободно входить в них и выдерживать вес подвешенных к ним продуктов. Поперечины изготовьте из прочного стального стержня или трубы.

Полезно сделать последний ряд кирпичей коптильни с выступом наружу. Тогда на внутренний выступ будет удобно класть перекладины, а сверху закрывать трубу крышкой.

Последняя операция — это установка внутри трубы коптильни предохранительной решетки на высоте 0.5 метра от земли. Она не даст случайно оторвавшейся копчености упасть на землю и испачкаться.

Решетка опирается на стальные штыри, вбитые в отверстия в стене коптильни. Также устанавливается решетка-гриль в печи-барбекю.

Универсальная печь-коптильня из огнеупорного кирпича и бетонных блоков

Это небольшая печь обладает замечательными свойствами. Она совмещает в себе сразу три устройства, которые позволят вам выпекать пиццу или хлеб, приготавливать жаркое из мяса или рыбы на гриле и даже коптить продукты.

Преобразование из духовки в гриль и обратно производится в считанные минуты. Достаточно лишь снять или установить пару металлических деталей. Одним словом — эта печь принесет вам много счастливых минут кулинарного творчества.

Для строительства печи выберите подходящее место так, чтобы вам было удобно с ней работать. Если расположить печь рядом с летней кухней, то вы сэкономите на ходьбе. Однако, в этом случае ветром может заносить дым в помещение. Ветер также не должен задувать в дверь печи. Надо продумать где хранить дрова, позаботиться, чтобы рядом не было деревьев, чтобы не помешать соседям. Очень полезно сделать над печью навес.

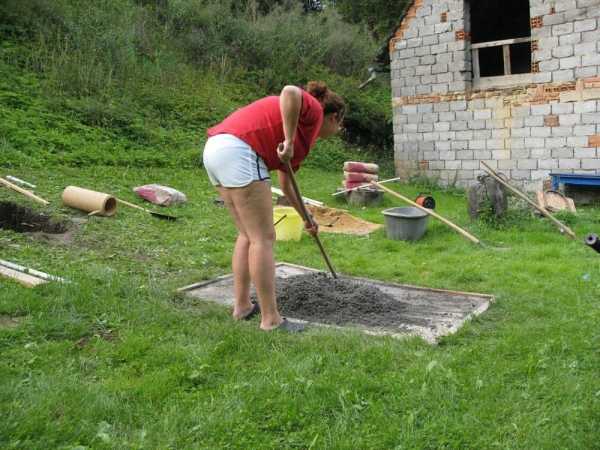

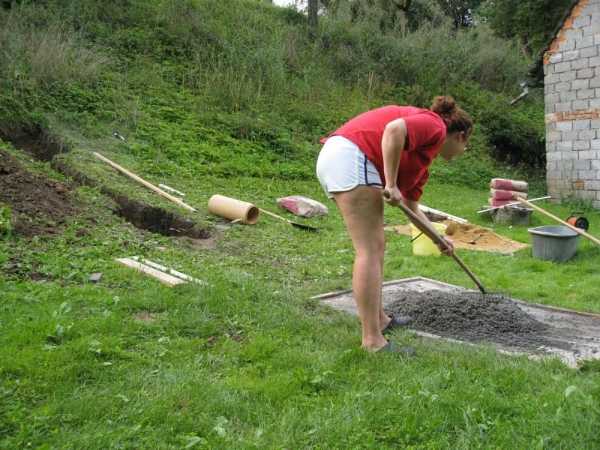

После выбора места под строительство надо сделать печной фундамент. Для этого залейте плиту из смеси цемента, песка и щебня на плотно утрамбованную песчано-гравийную подушку глубиной 45-560 см.

Толщина плиты — 100 мм, размер в плане 1 х 1 метр. Проверьте горизонтальность плиты строительным уровнем. Необходимо также предусмотреть отвод дождевой воды от печного фундамента.

Список материалов:

• 53 огнеупорных кирпича
• 28 бетонных блока
• 12 половинок бетонных блоков
• 120 кг цемента
• 30 кг огнеупорного цемента
• 2 тачки песка
• 2 тачки гравия
• 1 ведро просеянного песка
• 60 литров перлита
• 1 стальной лист
• 5 кг пигмента для раствора
• 3 метра печной трубы диаметром 150 мм
• 1 заслонка
• 1 колпак для дымовой трубы
• 1 хомут для укрепления верхней секции дымовой трубы
• 1 тюбик силикона
• 3.5 кв. метра плитки
• 1 стальной противень (6 х 380 х 460 мм)
• 1 стальная решетка-гриль (380 х 460 мм)
• 1 стальная решетка для готовки (330 х 460 мм мах)
• 1 коробчатая металлическая дверь с теплоизоляцией, изолированной ручкой и регулируемым поддувалом

Строительство печи с пошаговым описанием

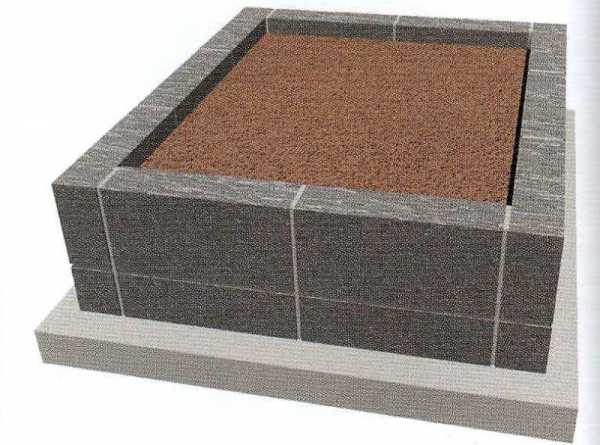

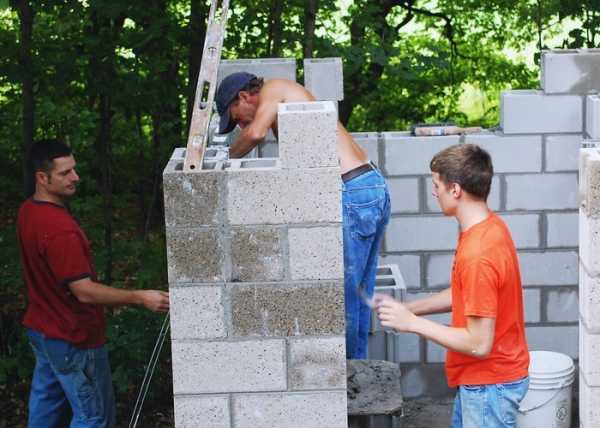

1. После устройства фундамента, нужно будет заняться обустройством основания печи из бетонных блоков. Между рядами блоков укладывайте армирующую стальную сетку, чтобы предотвратить растрескивание. Кладку проверяйте по уровню и отвесу.

Для перевязки рядов половинки блоков. Готовое основание выдержите пару дней до полного высыхания раствора. Затем внутрь основания уложите два слоя смеси песка с гравием толщиной 15 см. Тщательно утрамбуйте каждый слой.

Сверху залейте 100 мм слой легкого бетона, который должен выйти на уровень пола топки печи. Такая гравийная подушка, накрытая бетонной плитой, создаст хорошую теплоизоляцию для топки.

Укладка огнеупорных кирпичей для топки

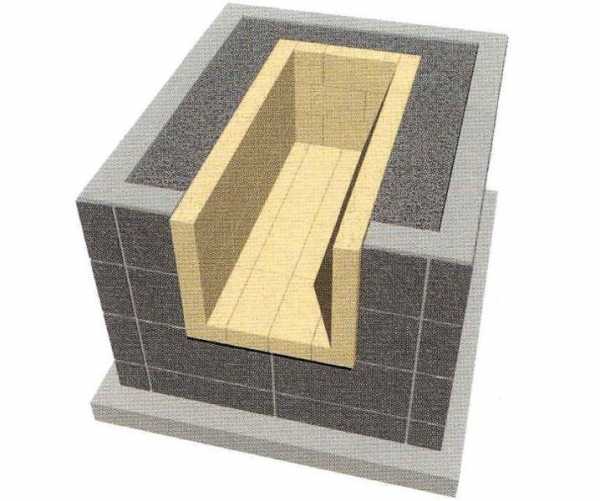

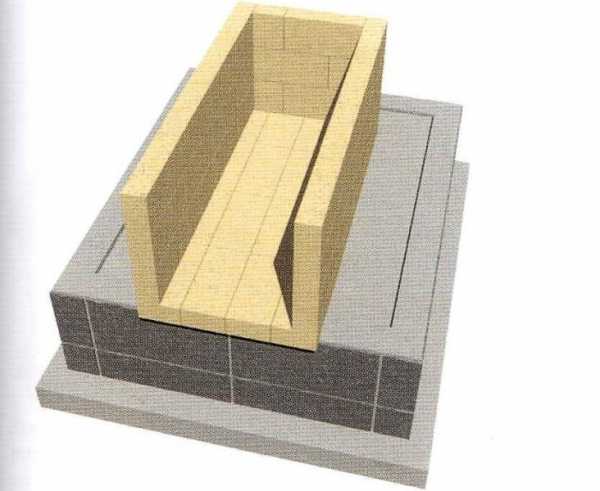

2. Спустя пять дней, после того, как основание высохнет и наберет прочность, можно приступить к укладке огнеупорных кирпичей в конструкцию топки. Для этого на раствор из легкого бетона уложите слой чистого просеянного песка. слой должен быть строго горизонтален, потому, что он задает уровень для всей топки.

Первый ряд кирпичей образует печной под. Уложите его так, чтобы он выступал наружу за край бетонных блоков примерно на 50 мм. Это удобно для удаления золы и пепла из печной топки в ведро, подставленное снизу.

Все огнеупорные кирпичи положены без раствора, чтобы свободно воспринимать тепловые деформации. Расстояния между ними минимальны. Для выравнивания кирпичного ряда пользуйтесь резиновым или деревянным молотком. Кладку проверяйте по отвесу, а также угольником и уровнем.

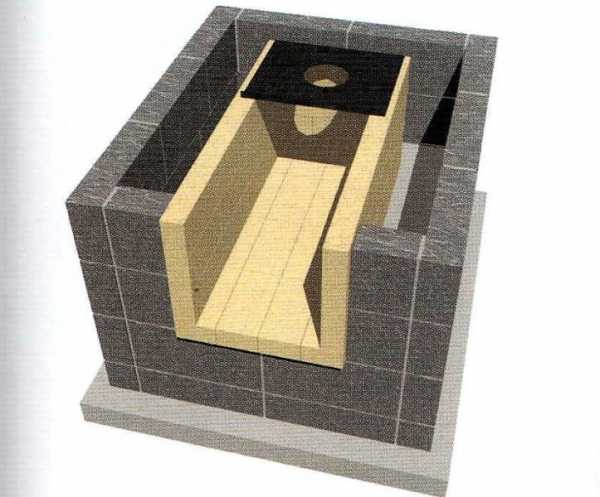

3. При установке стальной полки вам понадобится навык сварки металла и его резки. Если вы не обладаете ими, тогда придется заказать необходимые металлические детали в мастерской или магазине. Задача состоит в том, чтобы положить металлическую полку, в качестве перемычки над топкой, под дымовую трубу.

Эта деталь имеет размеры в плане 375 х 460 мм с двумя отогнутыми по краям фланцами высотой 40 мм. Толщина листа 6 мм. Важно точно выдержать ширину листа, чтобы он нормально лег на кирпичи, которые не пришлось бы подрезать.

Затем надо в центре пластины вырезать отверстие под дымовую трубу диаметром 152 мм. Это лучше сделать газовой горелкой. После установки перемычки на место, сметите весь мусор по обеим сторонам и уложите на место оставшиеся кирпичи основания дымовой трубы.

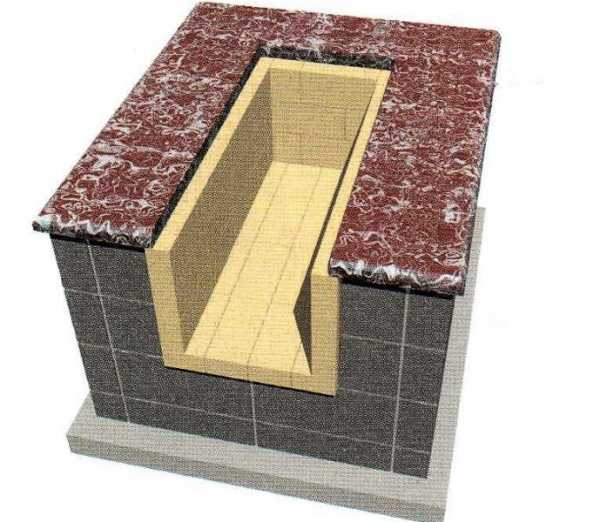

4. Завершите укладку бетонных блоков вокруг топки из огнеупорного кирпича. Между рядами блоков прокладывайте арматурную сетку, для укрепления кладки. Чтобы случайно не сместить кирпичи топки, можно заложить в нее что-нибудь подходящее: мешок с песком или с плотно спрессованной землей.

Затем просушите кладку наружных стен в течение двух-трех дней. Если необходимо, подрежьте блоки ножовкой или отрезной машиной с кругом по камню. Чтобы универсальная печь-коптильня имела хороший внешний вид — не забывайте разделывать растворные швы, проводя по ним палочкой желаемого профиля, пока раствор окончательно не затвердел.

Обустройство теплоизоляционного наполнителя

5. Затем залейте легким раствором пространство между задней стенкой топки и стенкой из бетонных блоков. Чтобы не испачкать стальную перемычку для дымовой трубы, временно удалите ее от места работ.

В качестве теплоизоляционного наполнителя используйте вермикулит или перлит. Приготовьте из него смесь с небольшими количествами цемента и песка. Оставьте небольшое количество теплоизолятора для печной двери, чтобы насыпать минерал внутрь нее.

После заливки теплоизолятора дайте печи просохнуть два-три дня, после чего можно будет заняться подготовкой к установке духового шкафа.

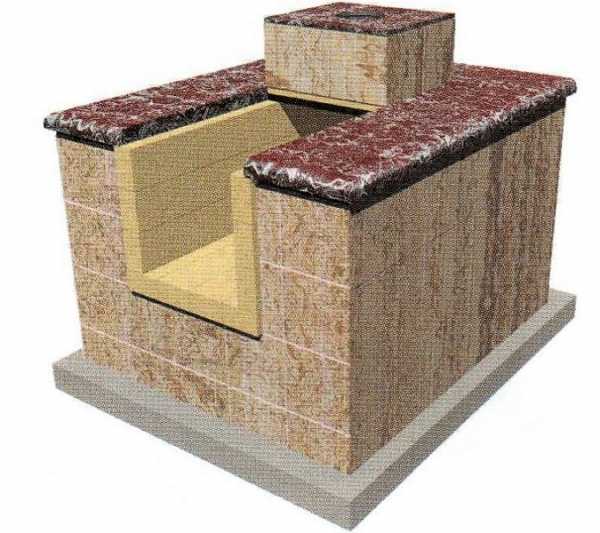

Устройство верхних покрытий печи и основания дымовой трубы

6. Следующим шагом будет изготовление покрытий для печи, которые должны закрыть ее сверху. Плиты покрытия будут отливаться на месте, чтобы они имели достаточную прочность. если вы захотите закреплять на них кухонное оборудование, например электромясорубку и тому подобное.

Для заливки необходимо по месту собрать опалубку. в которую залить цементный раствор и заложить арматурный пруток крест на крест, чтобы сделать решетку. Прутки надо связать между собой стальной проволокой.

Между дымовой трубой и передней стенкой печи оставьте свободное пространство, куда будет укладываться стальной противень. После застывания раствора в плитах, скруглите их кромки отрезной машиной. Затем покройте плиты краской по бетону или камню желаемого цвета.

7. Затем верните на место металлический лист-перемычку, на который надо установить кирпичное основание дымовой трубы. По периметру уложите стенки из огнеупорных кирпичей, поставленных на ребро. вставьте стальную часть трубы в отверстие в перемычке, а вокруг уложите теплоизоляционный раствор из смеси вермикулита с цементом и песком, чтобы закрепить трубу в вертикальном положении.

В трубе надо установить заслонку для регулирования потока воздуха и экономии дров. На верх трубы закрепите колпак от дождя и снега. Если металлическую часть дымовой трубы сделать съемной, тогда печь можно будет легко и быстро чистить.

По окончании работы проконтролируйте все установленные части с помощью уровня и отвеса.

Облицовка керамической плиткой (при желании)

8. Печь-коптильня очень красиво смотрится, если облицевать ее поверхности керамической плиткой. При ее укладке проявите фантазию, эта заключительная операция сформирует внешний вид вашей печи. технология укладки плитки на печь та же, что и обычная укладка плитки в помещениях.

С помощью уровня начертите основную линию вокруг печи, по которой будет укладываться первый ряд плитки. Пластмассовые крестики помогут вам выдержать ровными швы. Тщательно проверяйте укладку плитки уровнем и отвесом.

По окончании работ обработайте швы затиркой. Дайте плитке высохнуть в течение 2-3 дней.

Монтаж в топке всех металлических конструкций

9. Чтобы печь можно было использовать в качестве духовки или коптильни в топке необходима дополнительная рабочая поверхность. Это может быть решетка, на которую будет устанавливаться форма с выпечкой или противень для укладки продуктов при горячем копчении. В любом случае под них необходимо сделать опоры.

Просверлите по три отверстия с внутренней стороны боковых стенок топки. Расположите их примерно на середине ее высоты, с учетом желаемых размеров приготовляемых продуктов. В отверстия забейте металлические штыри, на которые будут устанавливаться решетки и противни.

10. Все что нужно для того, чтобы превратить вашу печь в коптильню — это сделать крышку над топкой из листа металла толщиной не менее 4 мм. По боковым сторонам отогните полки высотой 25 мм. Готовая крышка должна быть ровной, чтобы ложиться сверху на кирпичи без видимых щелей. Также она должна полностью перекрывать топку сверху и позволять металлической двери входить под нее с минимальным зазором.

Чтобы завершить организацию коптильни подберите в магазине подходящую по размеру решетку-гриль. Она будет устанавливаться на опоры внутри топки. Проследите, чтобы решетка свободно помещалась в топке. Полезно установить термометр для контроля над довольно тонким процессом копчения. Коптильня в топке смонтирована.

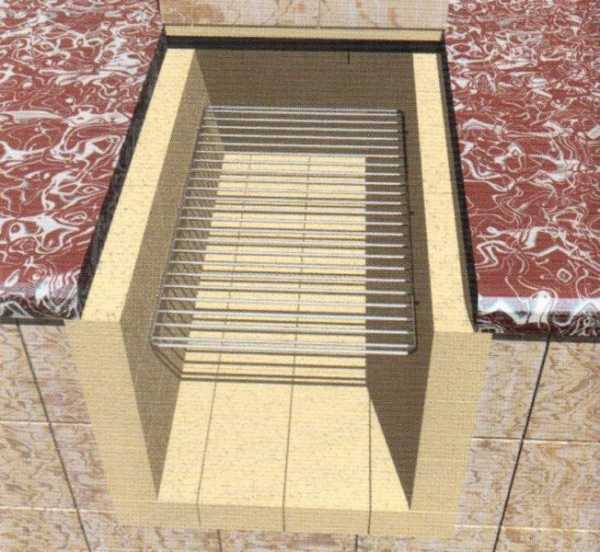

11. В конструкции печи предусмотрено использование решетки-гриль и противня для приготовления блюд. Они должны иметь одинаковые размеры, поскольку устанавливаются в рабочем положении на одно и тоже место.

Просто замените одно другим в зависимости от того, что вы готовите. Для жарки, выпечки и варки — используйте 6-ти мм стальной противень. При выпекании пиццы, чтобы избежать потерь тепла из топки сверху, на стальной противень положите кирпичи или цементные блоки. Они будут играть роль временной теплоизоляции.

Полезно будет положить на пол топки подставку, на которую поставить сковороду. Это уменьшит высоту пламени в печи и даст лучшее обтекание приготовляемого блюда горячим воздухом.Таким образом вы обеспечите равномерный прогрев приготовляемых блюд.

Установка топочной дверцы

12. Закажите в мастерской или сделайте сами пустотелую металлическую дверцу толщиной 50 мм. Заполните ее минеральным теплоизолятором, например вермикулитом или перлитом. Можно сделать дверцу из куска твердого дерева, прикрепив к нему на небольшом расстоянии защитный металлический лист.

Дверца устанавливается во входное отверстие печи без петель, как клин. Выниматься она должна одной рукой. В дверце надо предусмотреть регулируемое окно, для управления потоком воздуха. Достаточно отверстия диаметром 80 мм, которое можно будет частично или полностью перекрывать заслонкой.

Отверстие организовывается с помощью отрезка трубы подходящего диаметра, который с помощью электросварки крепится между полотнищами двери. Дверцу необходимо оснастить деревянной накладкой на ручку. Также полезно будет иметь термометр для обеспечения процесса выпечки.

Заключительные рекомендации

Перед первым протапливанием печи дайте ей окончательно просохнуть в течение нескольких дней. Для полного просушивания стен печи надо разводить в ней небольшой огонь один раз в день. Печь должна прогреться равномерно по всему объему, но не сильно.

Проделайте эту процедуру на протяжении трех или четырех дней подряд. Только после этого, убедившись, что печь высушена, можно приступать к пробной эксплуатации.

Печь-коптильня многофункциональна и востребована временем. Постройте — разочарований не будет.

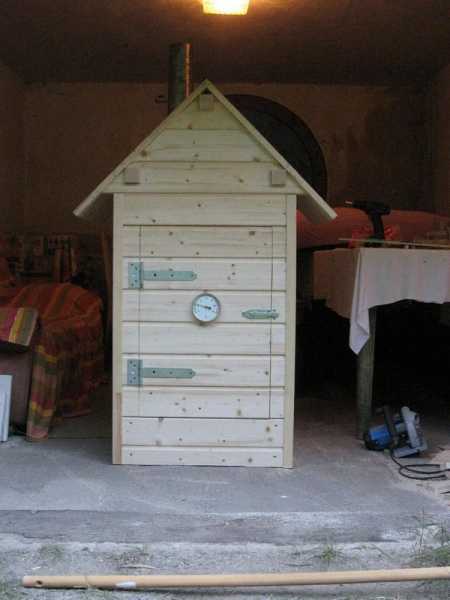

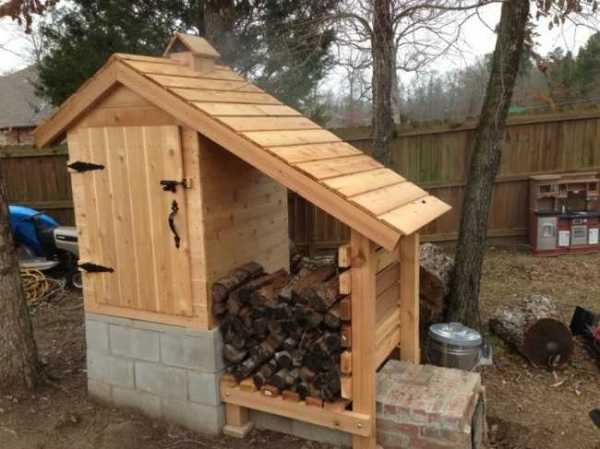

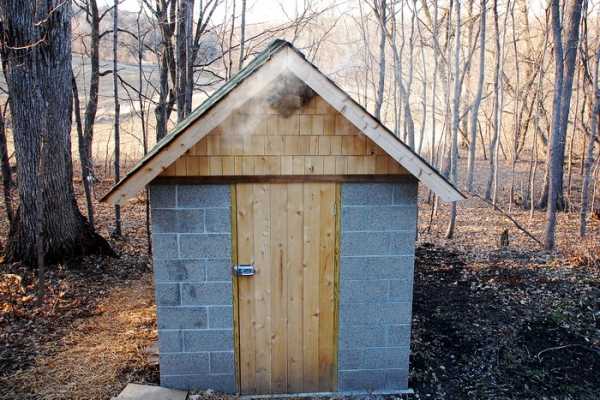

Коптильня своими руками холодного копчения

Перед вами проект коптильни, которая позволяет перерабатывать значительные количества продуктов. Коптильня предназначена в первую очередь тем, кто живет на природе и хорошо подходит для фермерского хозяйства. В ней можно готовить большие порции мяса и получать профессиональный результат.

Список необходимых материалов (пиломатериалы и доски):

• 50 х 150 х 2000 мм — 3 шт. — главные связи
• 50 х 100 х 3650 мм — 3 шт. — перемычки, подвесы и скамья
• 50 х 100 х 3000 мм — 12 шт. — обвязка, косяки, стропила
• 50 х 100 х 2500 мм — 23 шт. — обвязка, косяки, стропила
• 25 х 250 х 3000 мм — 2 шт. — скамья и крышка вентиляционного окна
• 25 х 150 х 3000 мм — 2 шт. — конек и отделка
• 25 х 150 х 2100 мм — 2 шт. — дверная обшивка
• 25 х 100 х 3000 мм — 6 шт. — отделка углов, обшивка
• 25 х 100 х 2400 мм — 6 шт. — отделка
• 25 х 150 х 2100 мм — 6 шт. — шпунт для двери
• 0.65 м3 доски шириной 150 мм для обшивки стен
• 0.3 м3 доски для настила крыши

Кровельный материал для покрытия 10 м2 крыши.

Описание строительных работ согласно проекта

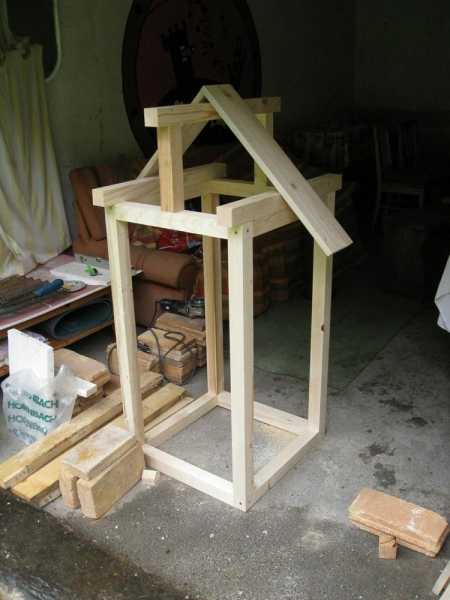

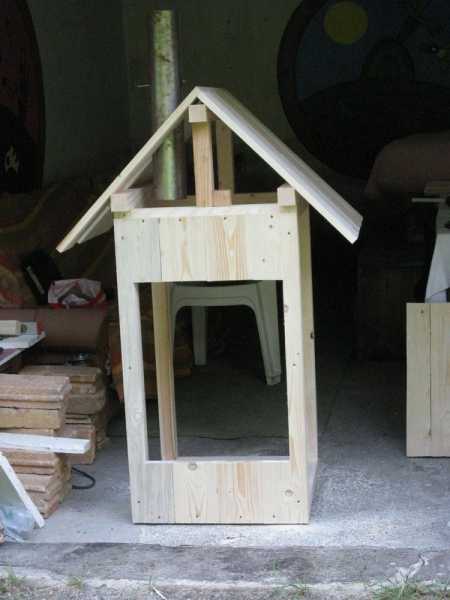

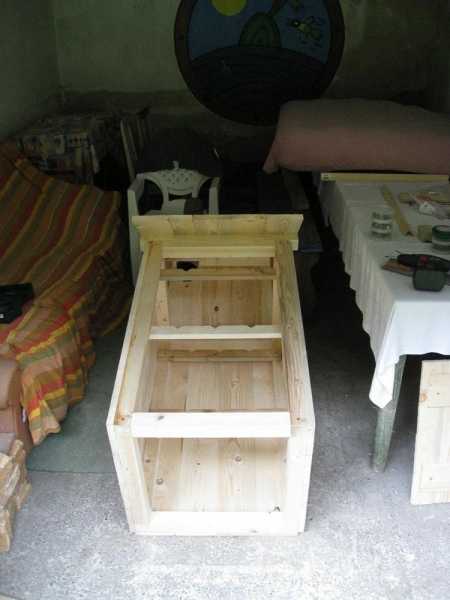

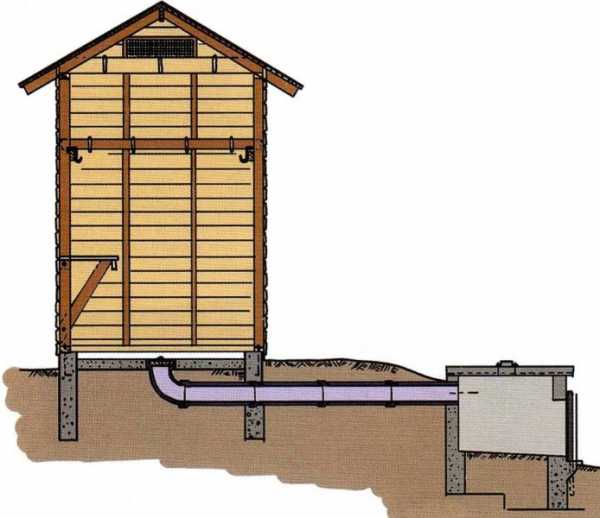

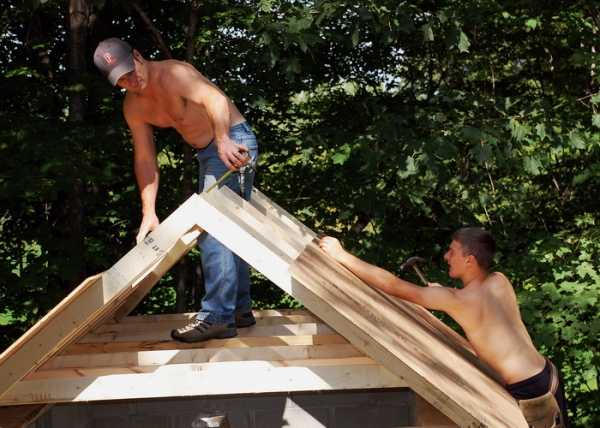

В конструкции в основном используются пиломатериалы, для ее сборки не требуется высокая квалификация. К помещению коптильни, которое выглядит, как небольшой сарай с двускатной крышей, подведен дымоход от топки.

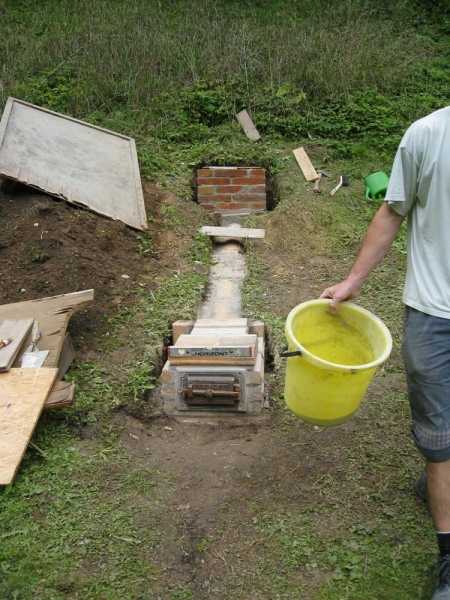

Сама топка находится в полутора метрах от коптильни и расположена ниже уровня ее пола. Дымоход сделан из канализационных труб диаметром 150 мм. Вся конструкция опирается на фундамент, отлитый из бетона. Материалы хорошо видны в разрезе всего сооружения.

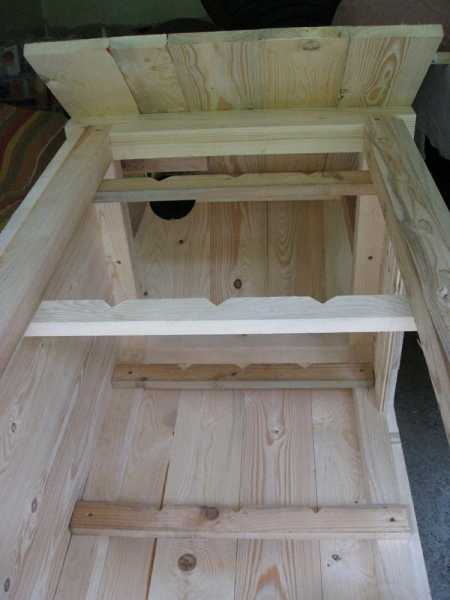

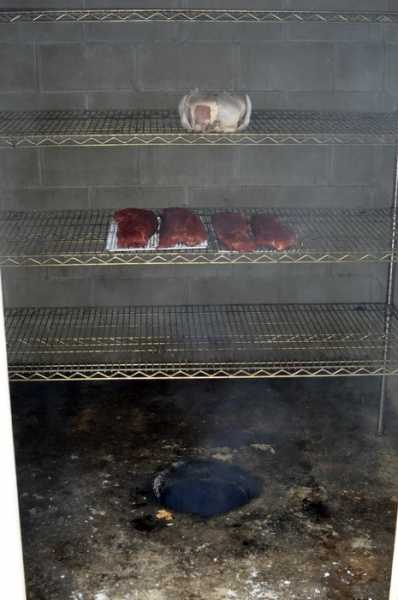

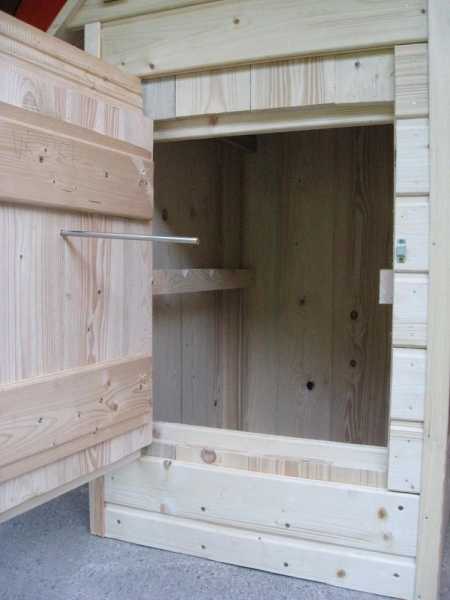

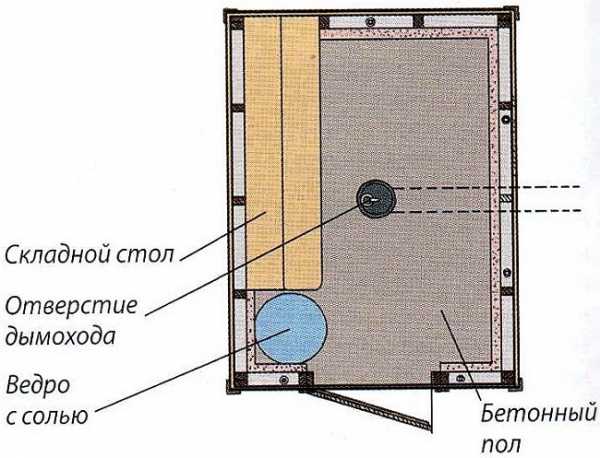

Внутри коптильня оборудована перекладинами для подвески кусков мяса для копчения, складным столом, на котором удобно приготавливать продукты для подвески.

Под коньком крыши во фронтонах обеих сторон сделаны окна для выпуска дыма. Они оборудованы крышками, которые позволяют регулировать потоки воздуха через коптильню.

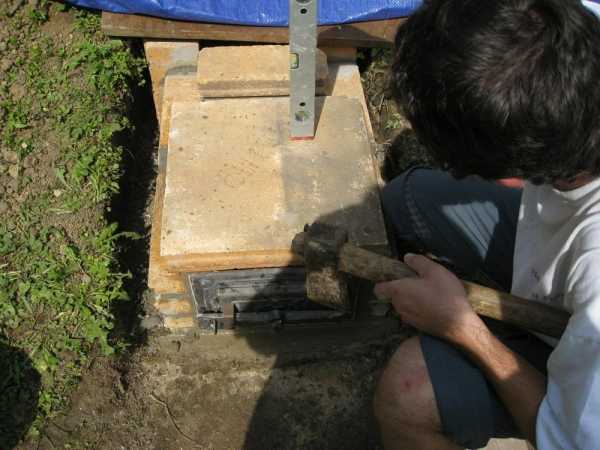

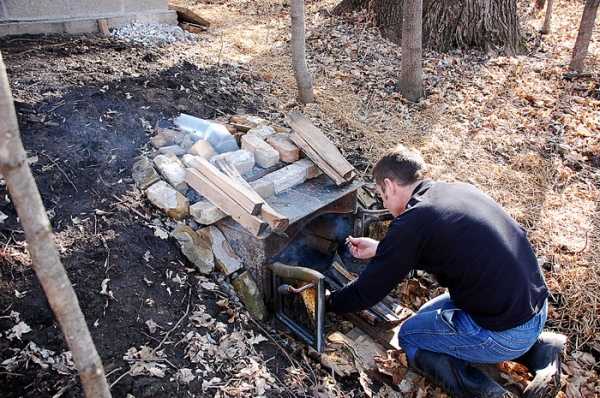

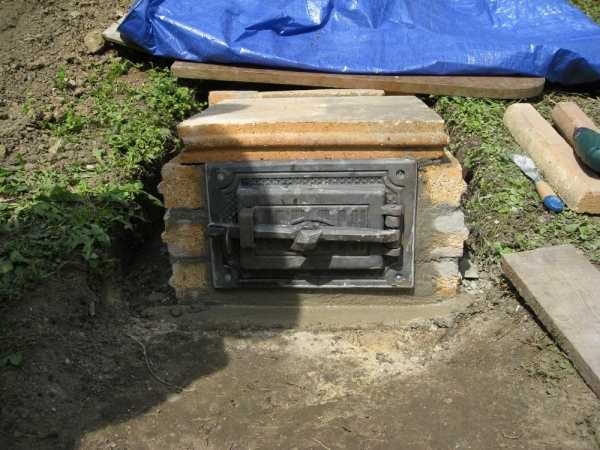

Топка выкладывается из огнеупорного кирпича, который опирается на бетонные подушки толщиной 150 мм и шириной 300 мм. В передней части топки расположено входное отверстие, сверху которого кладется кирпичная арка.

Отверстие закрывается дверью, которая перемещается по направляющим вверх и вниз.

Сверху топки уложено перекрытие толщиной 100 мм. В нем сделано коническое отверстие, которое закрывается крышкой.

Дымовая труба выходит из задней стенки топки на высоте 150 мм от ее верхнего края.

Видео о том, как своими руками построить простую коптильню из кирпича и дерева

Сегодня вы узнали несколько проектов по строительству печей для вкусного приготовления продуктов на свежем воздухе с помощью огня. Печь коптильня строится своими руками. Каждый проект хорошо описан и сопровождается фото. Вам остается только качественно выполнить все работы. Желаю удачи !

willcomfort.ru

Коптильня холодного копчения своими руками: чертежи с размерами, видео

Копчености всегда являлись самыми распространенными деликатесами. Они легкодоступны, и каждый может купить любой вид этого кулинарного изыска. Однако, как правило, промышленная копченая продукция оставляет желать лучшего и поэтому самостоятельное копчение продуктов – это наиболее предпочтительный вариант.

Заняться копчением может каждый, так как процесс копчения незамысловат по технологии, а коптильню можно сотворить из многих доступных материалов или банально купить.

Но самые высокие качества копченых продуктов даст только изготовленная коптильня холодного копчения своими руками, которая может быть создана по нескольким вариантам.

Особенности конструкции

Принцип холодного варианта копчения немного отличается от технологии копчения горячего, хотя и имеет с ним много общего. Общая типовая схема коптилен холодного копчения представлена на следующем рисунке:

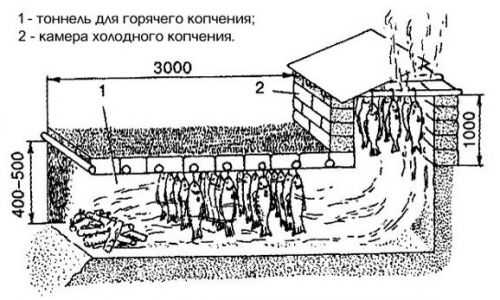

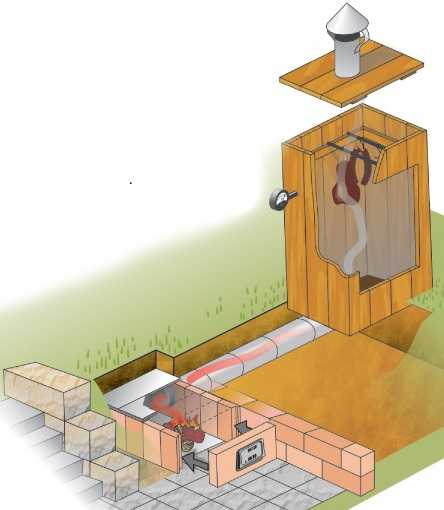

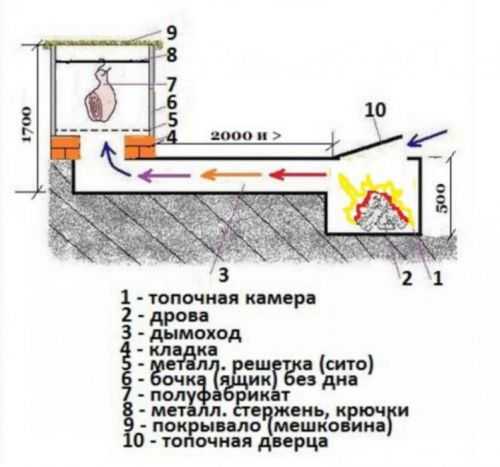

Этот упрощенный чертеж поясняет устройство подобных коптильных конструкций. Они состоят из следующих конструкционных элементов:

• Камера топочная. В ней непосредственно сжигаются дрова, тлеют опилки, и она является основной секцией своеобразного дымогенератора всей коптильной установки.
• Само сжигаемое топливо, то есть древесина лиственных или плодовых пород.
• Канал дымохода. Он предназначен для охлаждения дыма и подачи его в рабочую коптильную камеру.
• Основание камеры копчения. Его, как правило, сооружают из кирпича.
• Решетка из металла с мелкими ячейками в 3-5 мм. Ее предназначение – удерживать содержащуюся в дыме копоть.
• Рабочая коптильная камера. Это может быть сооружение из дерева, металла, кирпича, металлической бочки и так далее. Дно у коптильной камеры – полностью отсутствует.
• Предназначенные для копчения продукты. Их развешивают на крюках, которые в свою очередь размещаются на поперечных перекладинах.
• Перекладины для крюков.
• Крышка камеры копчения. Она должна быть с отверстиями для отвода «отработанного» дыма.
• Перфорированная крышка топочной камеры.

Важные моменты монтажа и конструирования

Проектируя коптильное устройство, необходимо учитывать определенные специфические факторы.

Кроме того, следует помнить что:

• Длина дымоходной траншеи или трубы должна находиться в пределах от min = 2 метра до max = 7 метров. Эти размеры обеспечивают наиболее оптимальную тягу и приемлемое охлаждение дыма.
• Для дымоходов меньшей длины необходимо применить принудительную тягу и дополнительную систему их охлаждения холодной водой.
• Если в качестве генератора дыма используется обычный костер, то яма для него должна быть глубиной min = 0,5 метра.
• Весь процесс копчения происходит при невысоких температурах, и поэтому продукты должны подвергаться тщательному контролю.
• В походных условиях крайне желательно коптить только горячим способом, так это занимает минимум времени и позволяет прокоптить продукты более качественно.

Ознакомившись с азами коптильного дела, можно приступить к выбору наиболее приемлемого варианта самодельной коптильни.

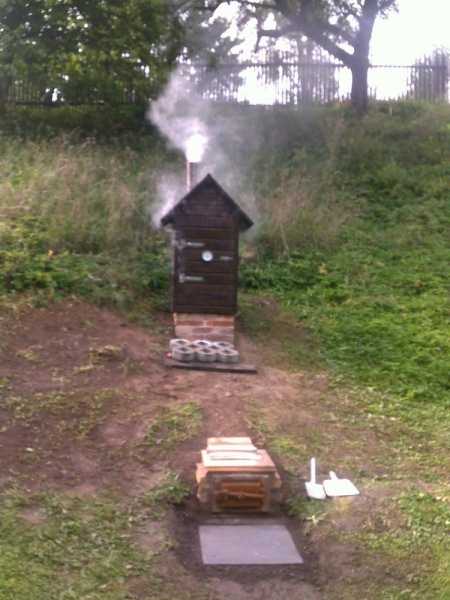

Варианты изготовления своими руками

Самый практичный и легко повторяемый вариант самодельной коптильни – это конструкция с использованием металлической бочки.

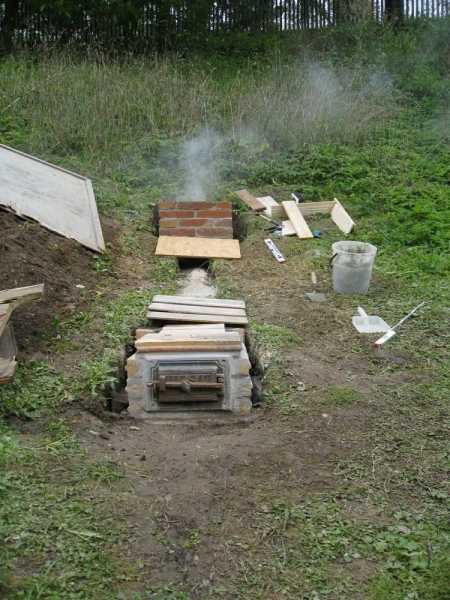

Коптильня из бочки

Такая коптильня является самым распространенным самодельным вариантом. Ее упрощенный чертеж представлен ниже:

Подобную конструкцию коптильни могут повторить многие, так как она абсолютно не требует специфических навыков и не содержит дефицитных материалов. Указанные размеры не критичны и могут быть выбраны совершенно произвольно.

Наиболее подходящая бочка – емкостью 200 литров.

Процесс созидания коптильной установки:

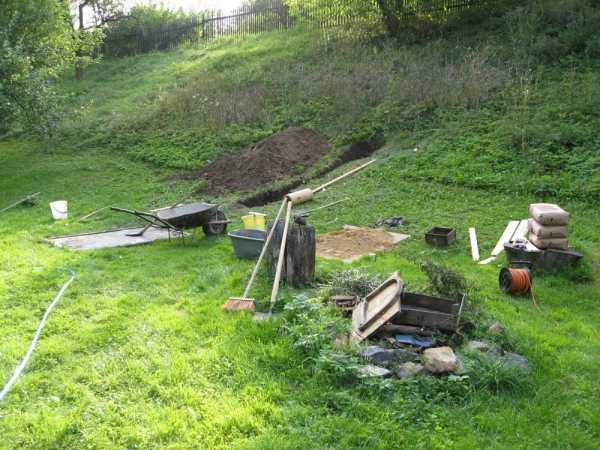

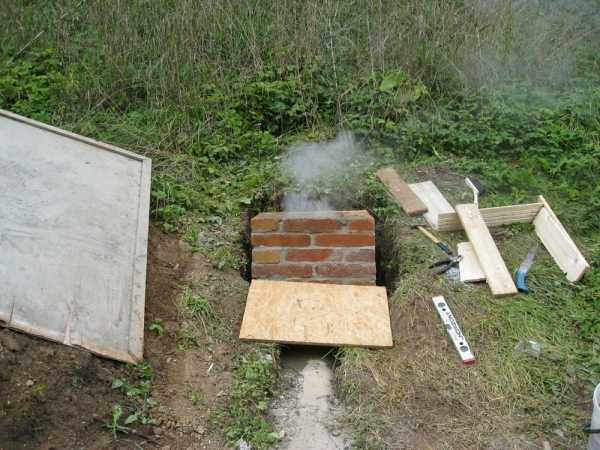

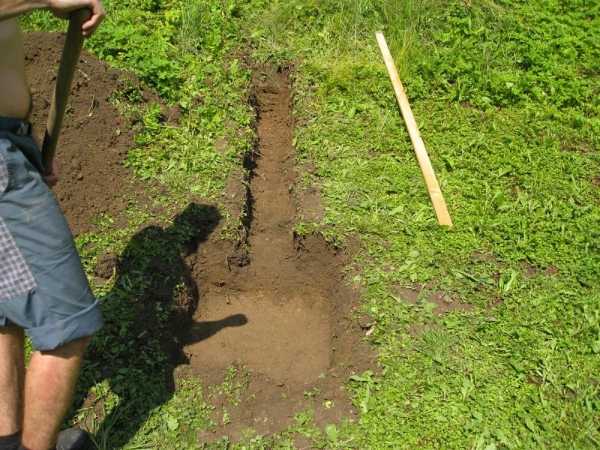

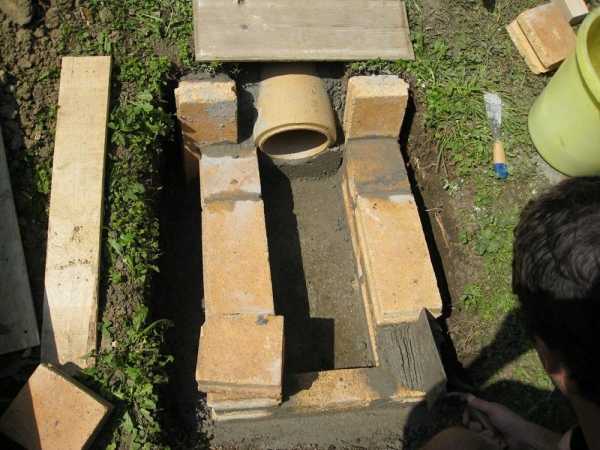

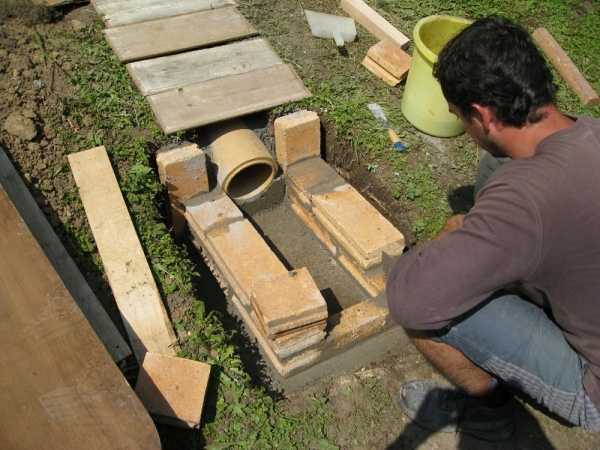

1. Изначально определяется месторасположение коптильни, и выкапывается яма под топку. Ее глубина должна быть предельно максимальной, что обеспечит хорошую тягу. Стенки топки желательно выложить кирпичом иначе топочная камера явно долго не прослужит. На дно топки укладывается металлический лист, который необходим для равномерного тления щепы или опилок.
2. Закончив с обустройством топочной камеры можно переходить к формированию устройства дымохода. Для этого выкапывается неглубокая траншея. Ее длина не должна превышать 7 метров, но и длина менее 2-х метров недопустима. Ширина траншеи составляет ~ 25 см. Она тоже обкладывается кирпичом, а верх закрывается любым негорючим листовым материалом, который присыпается землей для создания герметичности дымохода. Конструкцию дымохода можно упростить и усовершенствовать, если в выкопанную траншею положить трубу подходящего диаметра.

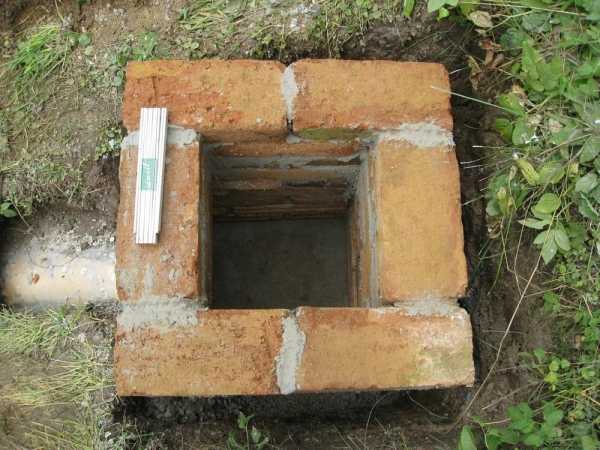

3. Затем в конце дымохода выкладывают из кирпича основание для коптильной камеры.
4. С бочкой, которая будет служить камерой копчения, необходимо произвести некоторые преобразования. Днище у нее удаляется, а вместо него закрепляется металлическая решетка с мелкими ячейками или аналогичная сетка. Это необходимо для фильтрации сажи, которая присутствует в дымовом потоке. В верхней части бочки закрепляется еще одна решетка для размещения продуктов копчения. Но присутствие такой решетки вовсе не обязательно, так как ее вполне заменят закрепленные горизонтально металлические прутья с крюками.

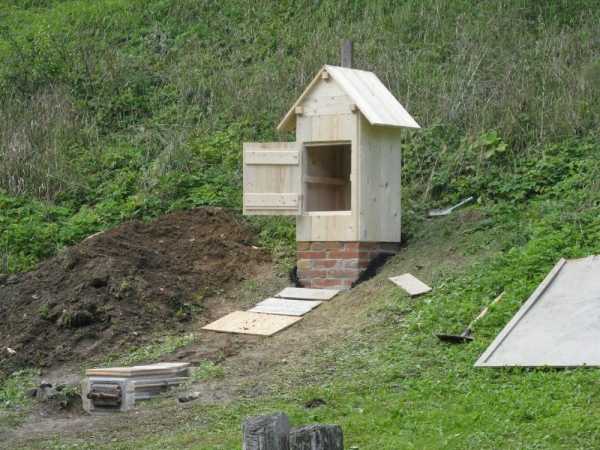

5. Далее – подготовленную коптильную камеру из бочки устанавливают на предварительно сложенное кирпичное основание и закрепляют.

Вот и все. Полностью работоспособная коптильня холодного копчения самостоятельного изготовления готова.

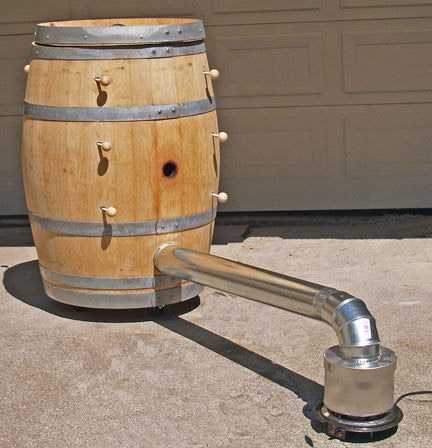

Усовершенствованная коптильня из бочки

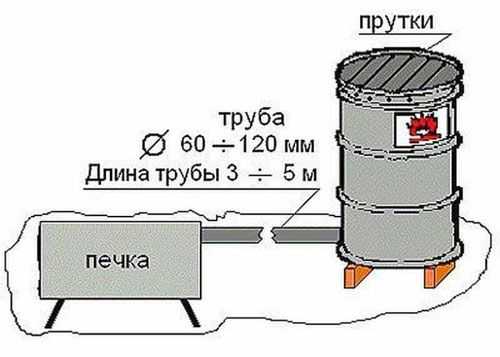

Рассмотренный выше вариант коптильни можно усовершенствовать. Схема улучшенного варианта не особо отличается от предыдущей версии коптильни:

Преимущества этой коптильни:

• Такая коптильная установка более компактна и имеет более эстетичный вид. Она прекрасно впишется в любой ландшафт участка.
• Отпадает необходимость в земляных работах.
• Основание коптильной камеры стало более легкой конструкции.
• Металлическая печка позволит установить в ней системы контроля и регулирования процессом горения.
• Дымоход из трубы можно снабдить дополнительными устройствами охлаждения дыма.

Недостатки усовершенствованной конструкции:

• Необходимы сварочные работы.
• Вполне возможно, что при недостаточной тяге придется применить принудительное нагнетание дыма в камеру копчения.

Процесс сборки этой коптильни в единое целое интуитивно понятен и не вызывает затруднений.

Полезные дополнения к конструкции

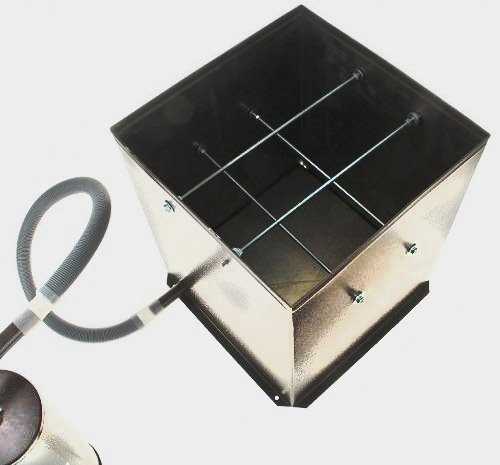

Для принудительного нагнетания дыма в коптильную камеру можно использовать любые маломощные вентиляторы, например: вентилятор от вытяжки или даже кулер для компьютера.

Слишком горячий дым в дымоходе можно охладить несколькими способами:

• Во-первых – холодная вода всегда позволит снизить температуру дыма до необходимых значений. Для этого трубу дымохода просто располагают под струей холодной воды.
• Во-вторых – можно использовать охлаждение с помощью дымохода-змеевика.

Конструкция такого модифицированного дымохода понятна из следующей схемы:

Так как температура в камере копчения не превышает значения в 40°, то вместо металлической бочки можно вполне использовать бочку деревянную.

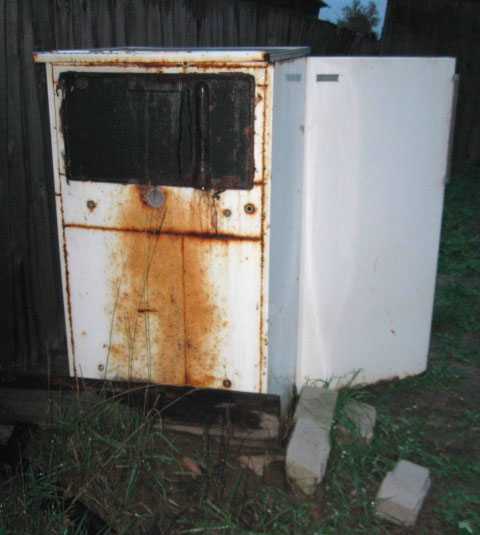

Иные конструкции коптилен

Кирпичная стационарная коптильня

Этот стационарный вариант коптильни из кирпича является самым сложным для повторения. Но возведенная конструкция имеет самый эстетичный вид. Однако потребуется наличие определенных навыков в строительстве.

Простейшая коптильня из полиэтилена

Удивительно, но простейшую коптильню холодного копчения можно соорудить из банальной полиэтиленовой пленки. Схематический чертеж этой уникальной коптильни выглядит следующим образом:

Размеры такой простейшей коптильни не указаны, так как они могут быть совершенно произвольными.

Особенности коптильни:

• Скелет каркаса делается из жердей.
• Продукты копчения крепятся на поперечных прутьях или на натянутых отрезках шпагата.
• Источником тепла и дыма служат горячие угли от костра, которые прикрываются ветками с зеленой листвой и сырым хворостом.
• Угли помещают в ведро или просто в вырытую яму.

Следует заметить, что продукты, которые коптятся подобным способом, будут не совсем холодного копчения, так как все равно происходит дополнительная обработка парами. Но, тем не менее, такая обработка продуктов нравится значительному числу любителей отдыха на природе.

В заключение необходимо напомнить, что для каждого продукта копчения рекомендуется использовать определенный вид древесины.

Вот такие коптильни холодного копчения своими руками вполне можно изготовить самостоятельно и радовать окружающих копчеными изысками.

edaturistu.ru

Коптильня холодного копчения «Коптильный домик»

С появлением небольших дымогенераторов в продаже, так же появилась необходимость изготовления под них коптильных камер, в основном это простой короб с дверцей, поддоном, термометром и крюками внутри для развешивания продукта. А вот наш автор пошел немного дальше и сделал красивый и аккуратный коптильный домик.

Обзор коптилки:

Важно!Лучше всего для создания камеры использовать древесину лиственных пород, дабы не было постороннего запаха и смолы.

И так, давайте рассмотрим, что конкретно понадобится автору для сборки домика?

Материалы
1. доска 25-30 мм (лиственной породы)
2. оцинкованные гвозди для кровли
3. брус
4. саморезы
5. мягкая черепица
6. дымогенератор
7. алюминиевый лист
8. стальная проволока
9. термометр
10. петли
11. водная морилка
12. гвозди

Инструменты
1. электролобзик
2. ножовка
3. дрель
4. шуруповерт
5. молоток
6. линейка
7. карандаш
8. уголок
9. кисть
10. канцелярский нож
11. ножницы по металлу

Процесс создания коптильного домика своими руками.

Первым делом мастер собирает каркас домика из бруса, скручивает все саморезами.

Как видите особо нечего сложного нет в постройке данного домика, все материалы и составляющие находятся в открытом доступе, пример у вас уже есть, обязательно сохраните в закладки чтоб не потерять.

При помощи данной коптильни можно коптить разнообразные продукты, а самое главное они у вас выйдут в 10 раз дешевле магазинных.

На этом заканчиваю статью. Большое Спасибо за внимание!
Заходите в гости почаще, не пропускайте новинки в мире самоделок!

Статья представлена в ознакомительных целях!

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

usamodelkina.ru
