Мансардная крыша своими руками - чертежи, техника сооружения

В этой статье рассмотрим, как возводится мансардная крыша своими руками – чертежи, виды мансард, а также все этапы ее строительства.

Виды мансард по их расположению

Мансарда фактически является помещением, ограниченным внизу междуэтажным перекрытием, а вверху и с боковых сторон — скатными плоскостями самой кровли. В зависимости от формы скатных поверхностей мансарды бывают:

Стропиловочные системы для мансардных кровель

Определяют какую форму получит мансардная крыша своими руками — чертежи, позволяющие увидеть вид будущей кровли и выяснить: какие будут установлены стропилины висячие или наслонные.

Если у мансарды нет внутренней опорной стенки, или расстояние от такой стенки до края самой мансарды больше 7 м, устанавливаются стропилины висячего типа. Они образуются верхней частью кровельного ската, ограниченного балками потолка самой мансарды.

Вторые представляют собой треугольник с прямым углом, образованный стенкой и нижней стороной кровельного ската. Такой монтаж стропилин возможно выполнить, если есть опорная стенка домостроения, находящаяся внутри самого мансардного помещения.

Установка стропиловочной конструкции — это первоначальный этап обустройства мансарды. Поэтому прежде, чем начинать ее возведение, необходимо выполнить все расчеты, учесть все нюансы этого монтажа. Например, возможность возведения крыши дома с мансардой вместо существующего на строении чердака, будет напрямую зависеть от качественных характеристик поверхностей стенок и перекрытий, разновидности фундамента и несущих его характеристик, и от общего техсостояния всего строения.

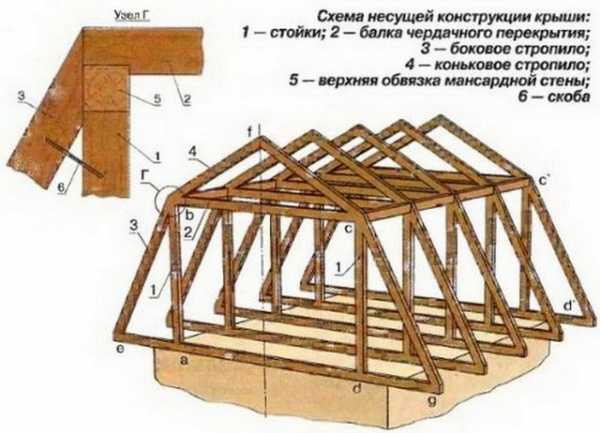

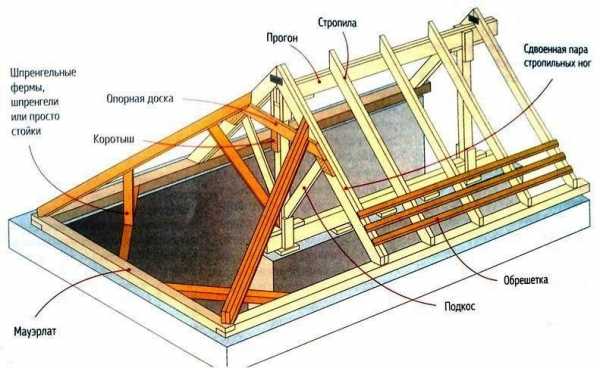

Мансардная стропиловочная система представлена следующими конструктивными элементами: обрешеточной конструкции, стропилин, лежней, различных стоек, коньков, подкосов, основания-мауэрлата, соединительных деталей, тепло- и гидроизоляторов, кровельного покрытия, крепежных деталей.

Основные правила возведения стропильной системы

Правила возведения стропильной системы для мансардной крыши

Начиная обустройство стропиловочной системы, нужно учесть:

  1. Сечение брусьев или балок, из которых изготавливаются стропилины и другие каркасные детали, должно быть не менее 10х10 см.
  2. Обязательно используются гидроизоляторы, даже такие простые как рубероид или толь.
  3. Крепеж главных несущих узлов стропиловочной системы выполняется при помощи очень прочных скоб, продублированных обвязкой, выполняемой из толстой стальной проволоки.
  4. Влажность древесины, используемой для монтажных работ на мансарде, не может быть больше 10-16 %.
  5. Все деревянные детали обязательно обрабатываются спецантисептиками и противопожарными пропитывающими составами.
  6. Лучшим видом древесины для производства деталей стропиловочной системы считаются пиломатериалы хвойных разновидностей деревьев, потому что они наиболее устойчивы к действию отрицательных природных условий.

Важно: составляемые для постройки мансардной крыши своими руками чертежи позволяют, на основе изображенной на них информации, выполнить все необходимые подсчеты и осуществить последующее самостоятельное обустройство мансардного помещения.

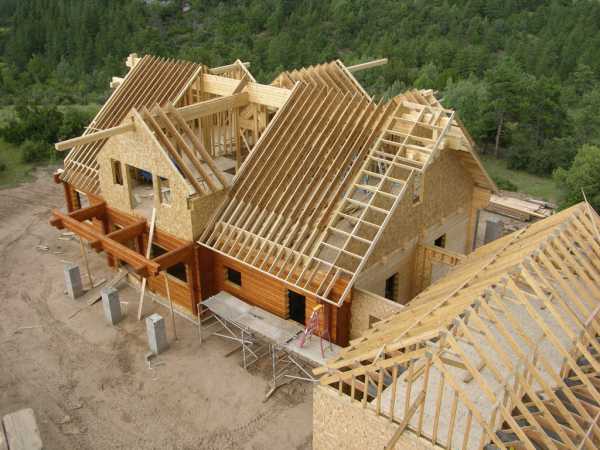

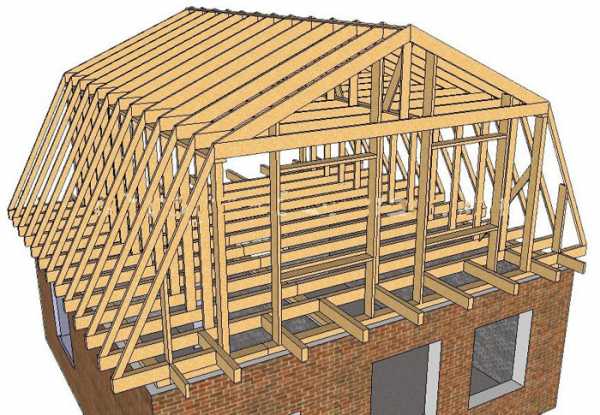

Возведение стропиловочного каркаса мансардной кровли

Процесс установки мансардной крыши всегда начинается с установки стропиловочного каркаса. Первоначально монтируется верхний брусок, сечение которого составляет 10х10 см, но предпочтительнее 15х15 см. К стойкам такой брус прикрепляется саморезами, железными скобами, спецгвоздями. Этот брус является подстропильной рамой.

После чего выполняется укладка мауэрлата. Именно он являет собой основу-фундамент всей кровли, не дает опрокинуть крышу порывам мощного ветра, а также перераспределяет нагрузку с конструкции мансарды на несущие стенки строения. Для создания мауэрлата используются толстые доски, не меньше, чем 5 см, и бруски с сечением не менее 10х15 см.

Бруски размещаются по всему периметру строения и крыши, и прикрепляется к стенкам стальными скобками либо очень длинными саморезами (лучше всего использовать оба типа крепежа). Еще один способ прикрепления основания-мауэрлата кровли к стенкам – при помощи стальной проволоки, предварительно вмурованной в верхнюю часть кладки стенки.

Важно: чем прочнее будут связаны мауэрлат и стенки, тем вся мансардная конструкция будет устойчивее. Под мауэрлатные брусья обязательно подкладывается гидроизолирующий слой, а сами деревянные мауэрлатные бруски или доски обрабатывают гидроизолирующим составом и антисептиком.

Далее выполняется установка стропилин, они покупаются чаще всего уже изготовленными под определенные размеры, но могут быть легко произведены и самостоятельно. Перед началом монтажа стропилин на мауэрлате наносятся метки, указывающие места прикрепления стропилин (обычный шаг между ногами составляет около 15 см). Нанесение таких меток ускоряет и упрощает выполнение монтажных работ со стропилинами.

Затем укладываются крайние к фронтону стропилины. Стоит обратить внимание, что край фронтона и верхняя часть стропилины обязательно составляют одну линию. Кроме этого, обращают внимание на качество древесины, используемой для стропилин: она не должна быть бракованной (нормальным считается наличие не больше 3 дефектов на метр длины), толщина – не меньше 4 см, ширина – не меньше 15 см. После размещения крайних стропилин, их соединяют веревкой-уровнем, по которому выполняют монтаж и крепление остальных стропилин системы.

Значительно облегчат возведение мансардной крыши своими руками чертежи, составленные предварительно, еще на этапе планирования такого строительства.

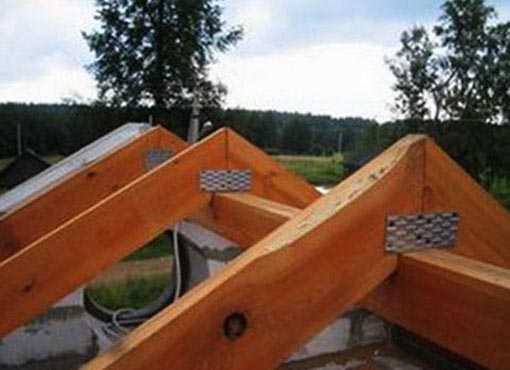

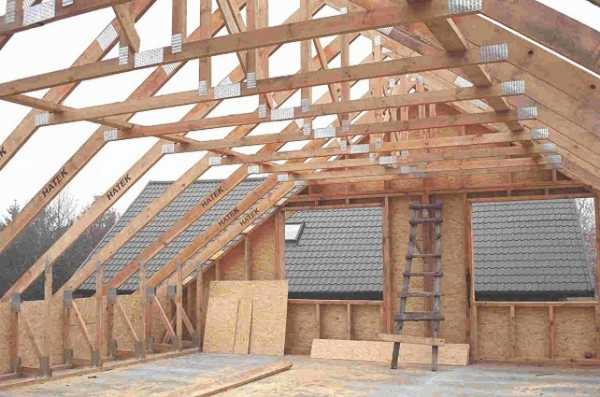

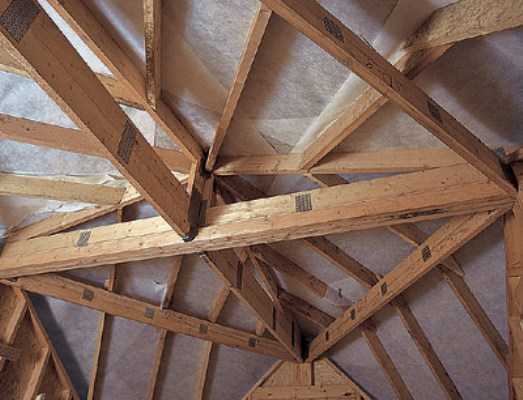

Монтаж стропилин

Затем стропилины объединяются воедино. Это делается в верхних точках всех стропилин при помощи специальной детали — прогона. Потом монтируется коньковая балка — не являющаяся обязательной для установки деталью каркаса (ее монтируют тогда, когда протяженность крыши больше 7 м).

Важно: в ходе установки стропиловочной системы закладываются места для размещения оконных рам.

Когда высота кровли будет меньше 7 метров, то к верхним краям стропилин закрепляются растяжки, выполняющие две важные функции: они служат одновременно потолочными балками этого помещения и делают жёстче всю кровельную систему мансардного типа, укрепляя весь каркас мансардной кровли.

На этом установку стропиловочной системы завершают. Остается только выполнить монтаж обрешеточной конструкции, прикрепить стройматериал для создания гидробарьера, разместить теплоизолирующий слой утеплителя, а также смонтировать покрытие кровли. Мансардная кровля закончена, и далее начинают внутренние работы.

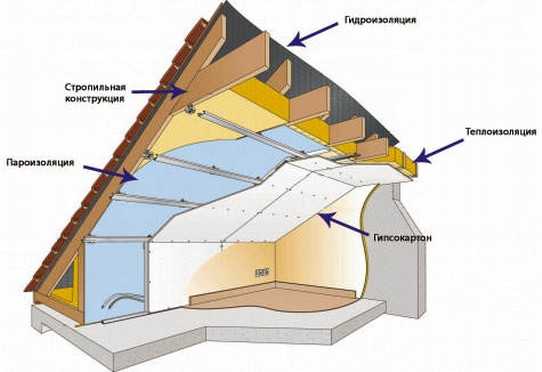

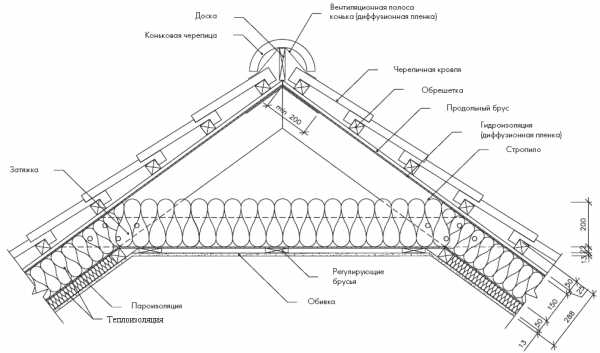

Теплоизолирование мансардных кровель

Создание качественного и надежного теплоизолирующего слоя критически важно для любого варианта кровли мансардного типа. Это продиктовано тем, что стенки мансардного помещения являются одновременно и плоскостями мансардной кровли, либо, очень часто, расположены максимально близко к этим плоскостям. Поэтому в холодный период мансардное подкровельное пространство быстрее охлаждается и промерзает, а в теплый период — сильно нагревается.

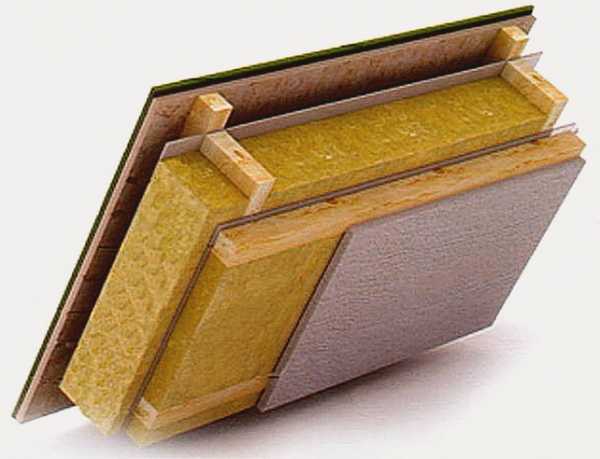

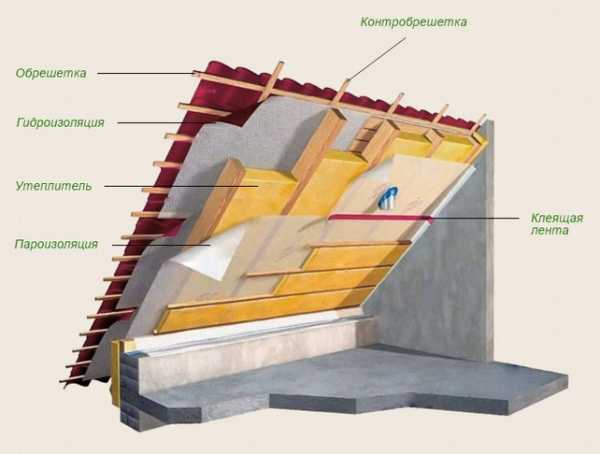

Процесс утепления мансардной крыши при помощи минеральной ваты

Так как чаще всего мансардное помещение эксплуатируется круглогодично — как жилые комнаты, то в нем теплоизолируют все поверхности и плоскости, контактирующие с окружающей мансарду внешней средой. Теплоизолирование делают в несколько слоев, включающим, тепло-, паро- и гидроизолирование.

Для уменьшения расходов на строительство и в бюджетных вариантах теплоизолирования используют минвату. Ее укладывают в пространство между стропилинами, поэтому их размер подбирают в соответствии с его параметрами, а при необходимости выполняется обрезка приобретенного теплоизолятора под существующие размеры проемов между стропилинами.

Размещаются листы теплоизоляционного стройматериала на предварительно смонтированный пароизоляционный слой, а сверху минваты прикрепляется гидроизоляция. В подобной слоеной системе формируются воздухозазоры, которые располагаются между пароизоляцией и минватой, и слоем минваты – с гидроизолятором. Такие воздухоканалы обеспечивают вентилирование и проветривание всей кровельной системы. Это значительно улучшает теплоизолирующие характеристики мансардной кровельной конструкции.

Важно: при утеплении конструкции мансардной кровли важно выполнить его как можно качественнее, так как от качества теплоизолирования и обустройства вентилирования подкровельного пространства зависит микроклимат будущего мансардного пространства и комфортные условия для последующего использования такого помещения.

www.krovlyakrysh.ru

Мансардная полувальмовая крыша – конструкция, чертеж, схема

В данной публикации вы можете видеть, как обустроена мансардная полувальмовая крыша, конструкция, чертеж которой с комментариями и пояснениями прислал нам Вадим Нахапетов из города Санкт-Петербург. С этими материалами он разбирался в процессе постройки своего дачного дома в Ленинградской области.

Вообще, схема крыши дома с мансардой, а точнее говоря, чертежи стропильной системы мансардной крыши совсем не отличаются от конструкции кровли с холодным чердаком. Все отличия заключаются в гидроизоляции, утеплении и вентиляции – пироге, который обеспечивает сохранность утеплителя между стропильных балок.

Вы можете посмотреть чертежи мансардных крыш, которые уже опубликованы на нашем сайте в разделе «Кровля». Вы увидите, что никакого различия по конструктиву нет. Но есть отличия между разными типами кровли.

Например, схема ломаной мансардной крыши и схема стропильной системы мансардной крыши с прямыми скатами здорово отличаются.

Для наглядности здесь еще раз дублируем обе эти схемы.

Схема мансардной крыши с прямыми скатами:

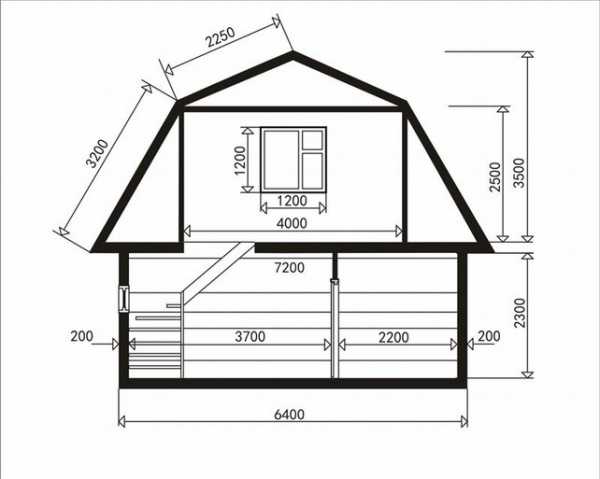

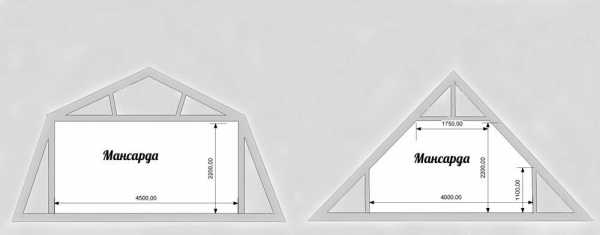

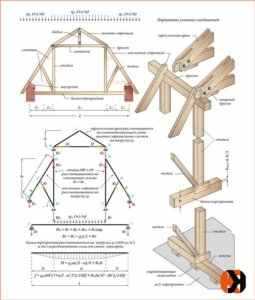

Схема ломаной мансардной крыши:

Как видите, и конструктив разный, и методы крепления стропил, и расход пиломатериала и кровельного материала. По экономичности вперед вырывается схема мансардной крыши с прямыми скатами. Однако по обустраиваемому жилому пространству – ломаная крыша лидирует.

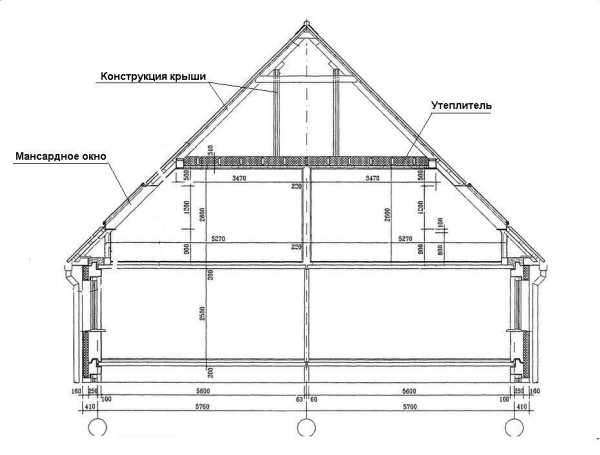

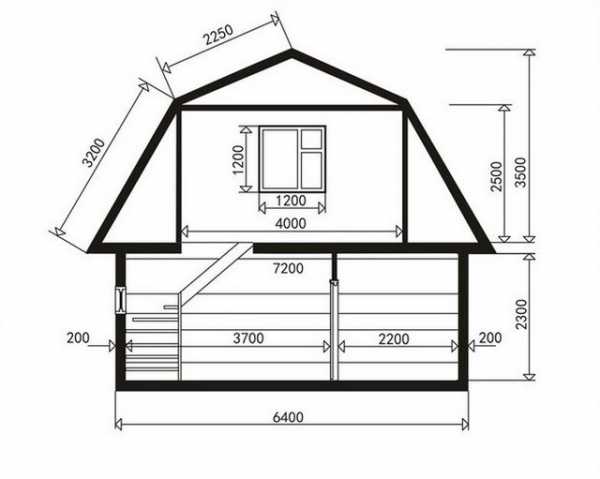

Ниже приводится чертеж дома с мансардой, выстроенного в дачном стиле. Такой небольшой домик с небольшим пятном застройки словно предназначен для того, чтобы обустроить еще одно жилое помещение под кровлей.

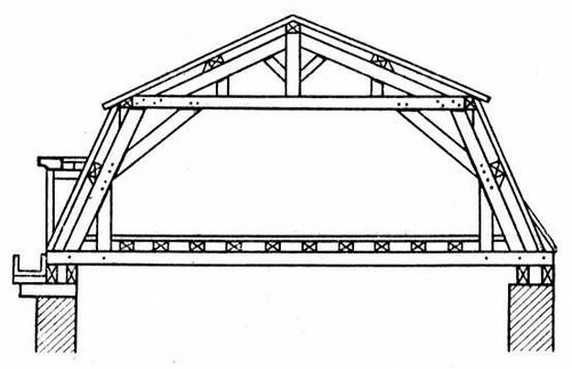

Мансардная полувальмовая крыша – конструкция (чертеж от В. Нахапетова):

А теперь немного теории, чтобы схема дома с мансардой стала более понятной.

Основные требования к обустройству чердачного помещения

Нельзя сказать, что обустройство мансардной кровли – какое-то революционное слово в строительстве жилых домов. В условиях городов – это давно распространенный способ увеличения площади для проживания, а для студентов, поэтов и художников и других представителей не весьма оплачиваемых профессий, едва ли не единственная возможность снять дешевые квадратные метры.

Это было обусловлено не особо комфортными условиями быта, и, как правило, такие помещения под самой крышей были плохо утеплены.

Но этот их недостаток уже давно преодолен, и «битва» за дополнительные квадратные метры давно перешла на качественно другой уровень. Самым главным в мансарде является выполненная надлежащим образом кровля, без протеканий, соответственно гидро- и теплоизолированная.

Такое чердачное пространство подразумевает два варианта исполнения: летний и зимний. Тип крыши может при этом быть любой, все зависит от пожеланий и вкусов владельца дома, и, само собой, от его финансовых возможностей.

Лестница не менее важна

Как при любом другом строительстве, без предварительного проекта здесь не обойтись. Прежде всего, необходимо предусмотреть лестницу, по которой будет удобно добираться до этого помещения.

Даже правильно сооруженная и красиво оформленное мансардное помещение многое потеряет, если выход в него будет выполнен не надлежащим образом. А чтобы воспользоваться такими желанными квадратными метрами придется овладеть навыками альпиниста.

Кроме всего прочего, когда мансарда обустраивается в старом доме, имеющем свою планировку, то это может вызвать некоторые проблемы. Такая потребность, как правило, возникает, когда количество членов семьи возросло и жизненное пространство становится насущной необходимостью. Тогда надо будет учесть множество факторов.

Прежде всего, помещения на этаже под чердачным пространством должны использоваться рационально и, желательно, по своему функциональному предназначению. Возможно, придется даже несколько перепланировать уже имеющиеся комнаты, но оно того стоит. В случае, когда жилая комната под кровлей была изначально предусмотрена в проекте, то и пространство под лестницу не вызовет вопросов.

Мансарда с вертикальными и наклонными стенами

Сама конструкция чердачного пространства может иметь вертикальные или наклонные стены. От выбранного типа будет зависеть эффективная площадь, полученная в результате. Самым распространенными крышами для мансард являются двускатные крыши с изломом посредине. В таком помещении могут возникнуть небольшие проблемы с установкой корпусной мебели, но оно идеально послужит в качестве гостевой, детской или игровой комнаты, например, бильярдной.

Если выбран вариант с вертикальными стенами, то надо сначала обследовать фундамент на предмет его прочности. Хоть это и небольшая дополнительная нагрузка, но все же, и ее следует учесть. Вертикальные стены можно облегчить за размещения в них окон (не менее 12% от их площади), через которые будет проникать достаточно дневного света, и оно легко будет проветриваться.

Но все же, без армирующего пояса тут не обойтись. Он выровняет горизонтальную поверхность несущих стен и послужит основой для крепления мауэрлатных балок. Хорошо бы предусмотреть при обустройстве пояса закладку металлических оцинкованных стержней, на которые будет укреплен мауэрлат.

Если выбраны стены с наклоном, в качестве которых послужит сама конфигурация кровли, то следует помнить, что в данном случае мауэрлатовые балки послужат и для крепления балок для обустройства пола.

Основа основ – стропильная система

Последующим этапом станет изготовление стропильной системы, которая станет не только основой для кровли, но и стен, и потолка будущей мансарды. Она должна быть надежной и возведена с соблюдением правил, предъявляемыми материалами внешнего покрытия. Поскольку для устройства стропильной системы, обрешетки используется дерево, оно предварительно должно быть обработано антисептической смесью.

Необходимо предусмотреть проемы для окон, которые могут быть изготовленные в виде так называемого скворечника, или стандартные окна, которые крепятся непосредственно в крыше. Стропильная система, кроме того, что должна выдержать груз кровельного материала, но должна иметь и определенный запас прочности, чтобы выдержать вес снега зимой и противостоять ветрам.

Двойная влагоизоляция – необходимый фактор

Особенностью устройства кровли для чердачного помещения является двойная влагоизоляция: гидроизоляция непосредственно под кровельным материалом, которая защитит комнату от влаги извне, и пароизоляция, которая обезопасит утеплитель от конденсата изнутри.

Иначе, последний может потерять свои теплоизоляционные свойства. А в итоге, значительно возрастут затраты на обогрев помещения.

В качестве отделочного материала широко практикуется использование деревянной вагонки, гипсокартона или фанерных листов.

Приведенные выше советы помогут представить тот объем работ, с которыми придется столкнуться владельцу загородного дома или коттеджа, если он решил построить мансарду своими руками – схема стропильной системы мансардной крыши будет ему в помощь.

dom-data.ru

Мансардная крыша своими руками + чертежи

Определяя примерные расходы строительства жилья можно увидеть, что затраты на материалы для монтажа крыши составляют около 30% от стоимости всего здания. Кроме этого, учитывается оплата наемным рабочим, которая может составлять до 80% цены стройматериалов. Принимая решение, своими руками возвести мансардную крышу, можно сэкономить до 15% от всех затрат на строительство дома.

Из чего состоит мансардная крыша

Прежде чем приступить к возведению своими руками мансарды, необходимо составить точные чертежи в соответствии с размерами коробки дома. На этом фото можно посмотреть примеры схем подобных крыш:

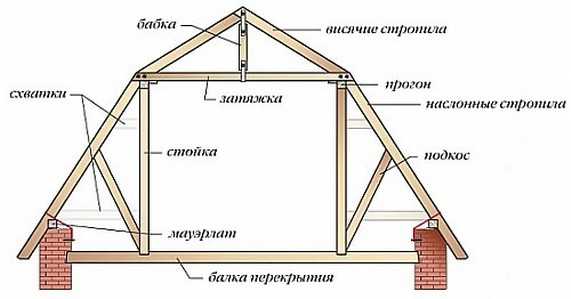

Чтобы лучше иметь представление, из чего состоит мансардная крыша, давайте по порядку разберем все ее составляющие:

  • конек является вершиной конструкции. Коньковую балку укладывают параллельно плоскости перекрытия здания;
  • от коньковой балки идут ноги верхних стропил, образуя ребра крыши. Снизу они соединяются балками чердачного перекрытия;
  • на межэтажном перекрытии под углом 90о располагаются стойки. Их изготавливают из бруса сечением 100х100 мм2 и устанавливают на расстоянии от 0,8 до 1,5 м от внешних стен, то есть скатов. Увеличение высоты стоек и их приближение к стенам расширяет полезное пространство мансарды. Удобная для проживания высота потолков составляет около 2,5 м;
  • нижние стропильные ноги идут от мауэрлата до чердачной балки. Мансардная крыша конструируется так, что образует отдельные секции. Каждая из них содержит коньковые и боковые стропила;

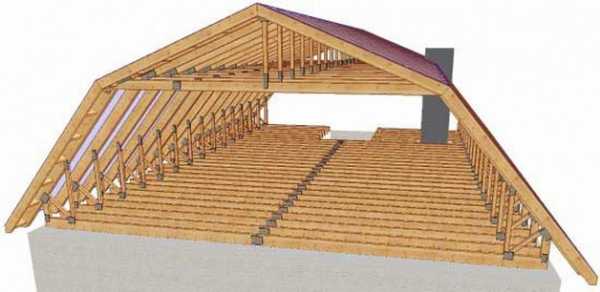

  • самая популярная мансардная крыша – ломанная. Такая конструкция на стыке боковых и коньковых стропил образует тупой угол. Существует другой вариант крыши с прямыми стропилами. Она напоминает традиционную двухскатную конструкцию;

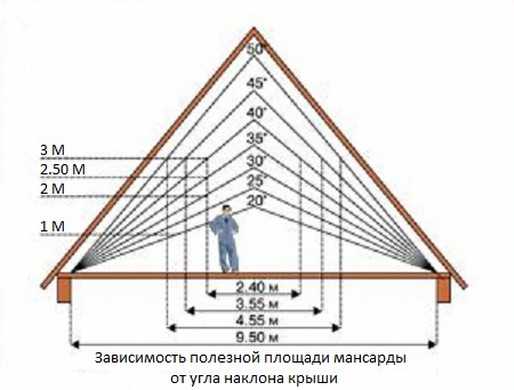

  • наклон скатов нельзя делать наугад. Должен быть четкий расчет с учетом предполагаемого для укрытия крыши кровельного материала. Важным показателем являются климатические условия региона. На больших уклонах не будет скапливаться много снега. Ломаная крыша дома, выстроенного в малоснежном регионе, может быть пологой. Еще один фактор, который может причинить разрушение конструкции – это сильный ветер. В таких регионах ломаная крыша возводится с дополнительным укреплением стропил и пологими скатами. Принимая во внимание все факторы, мансардная крыша может иметь уклон от 15 до 45о, но стандартом является угол 30–35о.

Рассчитав основные элементы конструкции, надо помнить о том, что мансарда – это все-таки жилое помещение. Значит, ломаная крыша должна иметь окна. Следующие расчеты связаны именно с ними.

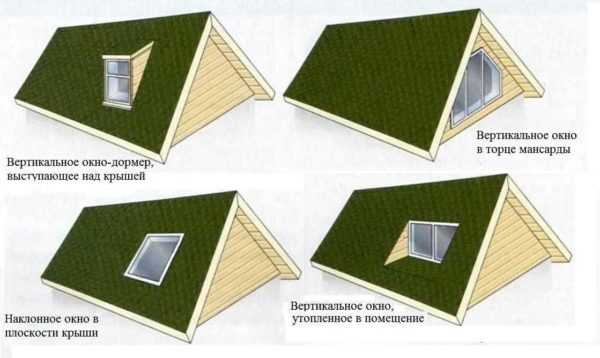

Расчет окон

Согласно СНиП площадь всех окон должна быть не менее 10% от всей площади пола. При разделении мансарды на несколько комнат, каждая из них должна иметь окно.

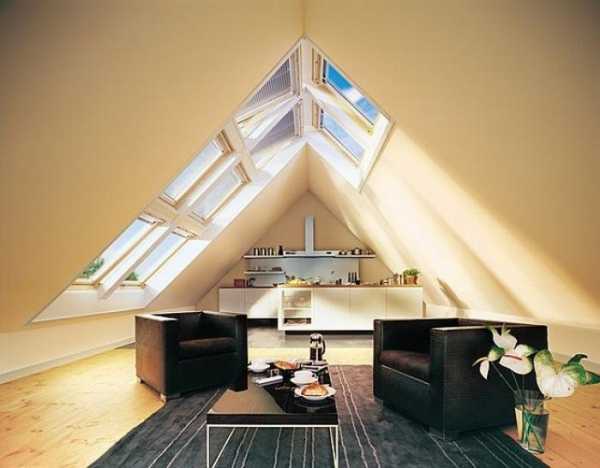

Наклонные окна

Проще всего своими руками сделать наклонный монтаж. Но такие окна будут служить частью кровли, поэтому надо позаботиться о герметизации стыков примыкания. Как и кровельное покрытие, окна будут подвержены существенной нагрузке осадков в виде снега. Чтобы они не провалились надо устанавливать армированные стеклопакеты и усиленные рамы.

Установка наклонных окон имеет некоторые достоинства:

  • отсутствуют резкие переходы границ тени, что увеличивает количество проникновения света внутрь помещения;
  • рельеф кровельного покрытия остается неизменным;
  • простота монтажа позволяет все сделать своими руками.

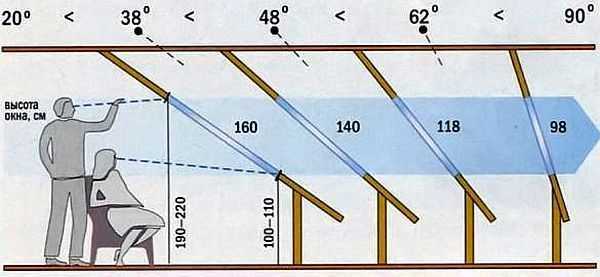

Делая расчет наклонных окон надо знать, что их площадь увеличивается совместно с углом наклона. Регулировать площадь можно высотой окна, уменьшая ее на более крутых скатах.

Определяясь с размерами окон надо учесть, что их придется крепить своими руками между стропилами. Чтобы рама хорошо вошла, ее ширина должна быть минимум на 40 мм меньше шага стропильных ног. В противном случае понадобится установка усиленной балки. Такое нарушение конструкции каркаса требует дополнительных расчетов. Если хочется установить большое окно, то лучше смонтировать 2 меньшего размера рядом. Эффект будет тот же, а работы меньше.

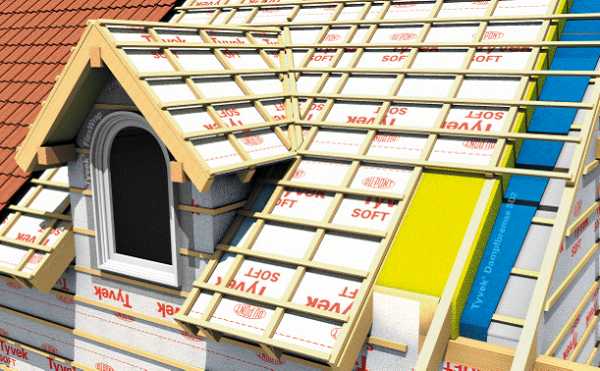

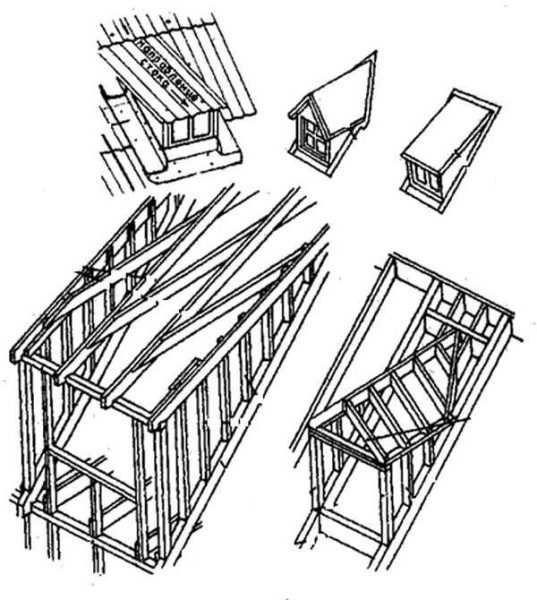

Слуховые окна

Вертикальное окно, утопленное внутрь кровли или установленное с торца, называют дормер.

Строить своими руками крышу с утопленными окнами тяжело. Усложняется сборка стропильной системы и укладки кровельного покрытия, так как появляется дополнительная ендова по бокам и сверху. В снежных регионах над утопленными окнами надо обязательно монтировать снегозадержатели, иначе их может снести при сходе большой массы снега.

Утопленные окна имеют одно достоинство, выражающиеся пребыванием около них в полный рост. Устанавливают такую конструкцию чаще всего при обустройстве своими руками выхода на балкон.

Если рассматривать минусы, то их значительно больше:

  • меньшее пропускание света, чем от наклонных конструкций;
  • глубокие тени утомляют зрение;
  • усложняется рельеф крыши, что увеличивает сложность монтажа своими руками.

Лучше всего сделать вертикальные окна с торца мансарды. Здесь можно обойтись без усиленных рам и дорогостоящих армированных стеклопакетов. Именно такая конструкция приобрела свою популярность на многих строениях.

Подготовка к строительным работам

Планировка строительства крыши производится до укладки балок перекрытия. На них будет вся нагрузка верхнего этажа. Чтобы они ее выдержали, надо правильно рассчитать сечение. Традиционно для шестиметровых балок достаточно сечения 150 мм2. Здесь надо понять простую истину, чем длиннее балка, тем больше будет нагрузка по ее центру. Учитывать надо все: вес напольного покрытия, кровельного пирога, мебели и самих проживающих людей. Даже если предполагается летняя мансарда без мебели, балки сечением до 120 мм2 окажутся слабыми.

Надежность конструкции придают правильно подобранные материалы. Чем больше масса кровельного покрытия и больше размер самой крыши, тем большего сечения надо использовать деревянные заготовки для каркаса.

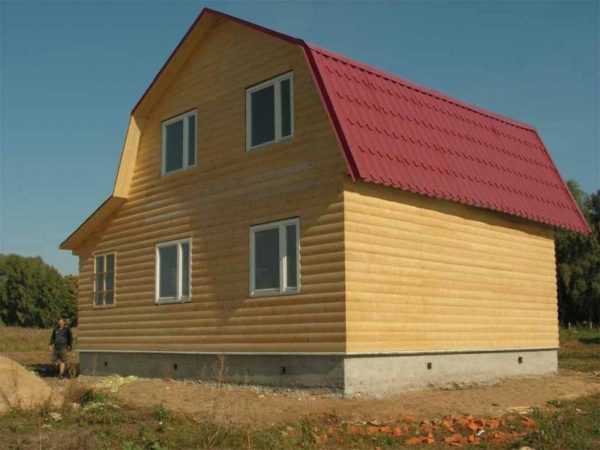

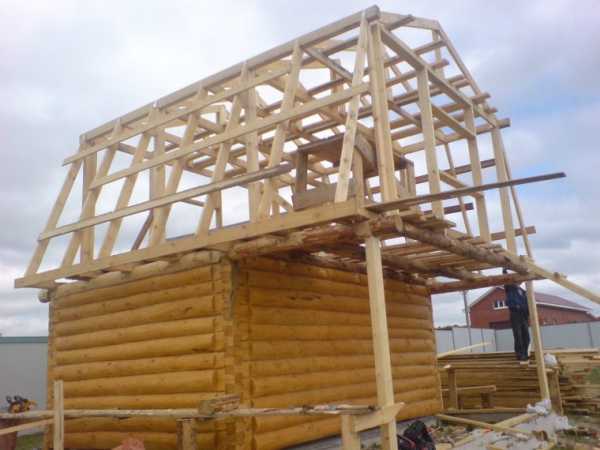

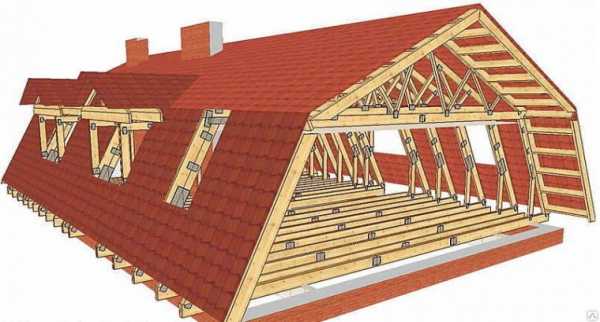

Возведение ломаной крыши

Руководствуясь чертежами и расчетами, закупают весь строительный материал. Деревянные элементы должны быть идеально ровными без видимых повреждений и влажностью не более 20%. Для их крепления понадобятся гвозди, саморезы и специальные монтажные пластины, сделанные из металла.

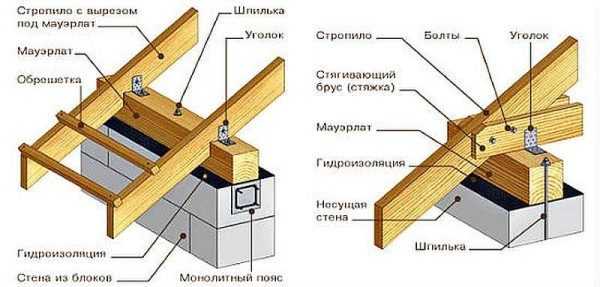

Установка мауэрлата

Ломаная крыша, как и любая другая крепится к мауэрлату. Именно этот брус сечением 150х150 мм2 укладывают первым на коробку здания. Задача мауэрлата равномерно распределить вес кровли, перенеся его на фундамент и предотвратить опрокидывание скатов. Брус укладывают своими руками по периметру коробки дома на верхнюю часть стен. Чтобы отвести от мауэрлата сырость, исходящую от стен, под него раскатывают два слоя гидроизоляции. Обычно используют рубероид или гидроизоляционную пленку.

Заранее при возведении стен надо предусмотреть металлические шпильки. Их нижнюю часть замуровывают в бетон, а верхние концы с резьбой выступают с торца стен. По брусу размечают месторасположения шпилек и сверлят насквозь отверстия. Далее, остается своими руками надеть мауэрлат на выступающие концы шпилек и с помощью гаек плотно притянуть его к стене. Если крыша устанавливается на старую коробку без шпилек, то есть идет реконструкция дома, то брус крепят анкерными болтами. Их загоняют вглубь стены на 170 мм.

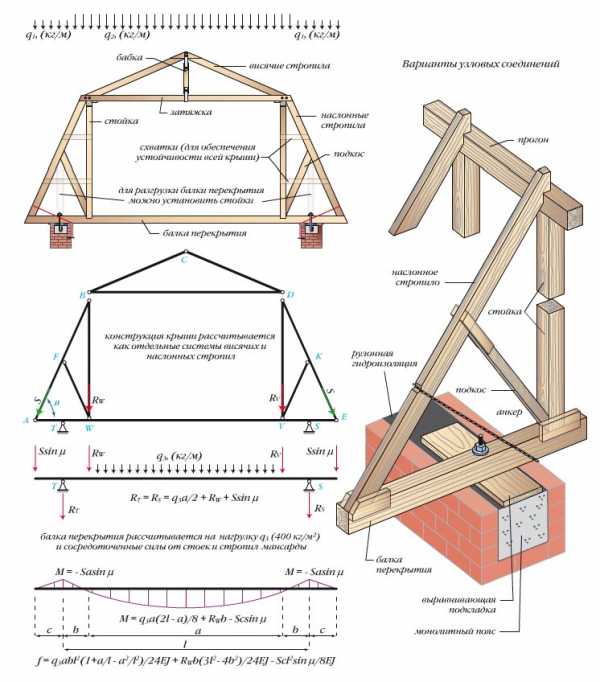

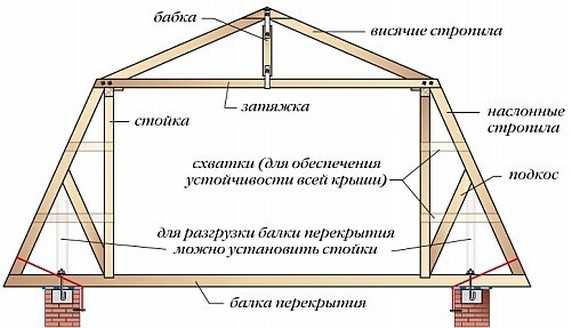

Возведение стропильной системы

После укладки мауэрлата можно считать основание подготовленным для возведения каркаса. Сборка всех элементов своими руками идет в такой последовательности:

  • На мауэрлат раскладывают балки перекрытия. От стен они должны выходить примерно на 400 мм, хотя эта цифра может быть другой от личных предпочтений. Такие выступы нужны для обустройства свеса, защищающего стены постройки от дождевой воды. Шаг балок соответствует шагу стропил, ведь они внизу будут соединяться. Этот показатель определяется расчетами. Хотя часто выдерживают расстояние равное 600 мм, так как оно соответствует ширине утеплителя.
  • По центру балок строго вертикально крепят стойки. Сверху они образуют коньковое соединение. Для надежности каждую стойку усиливают временным подкосом, а между собой соединяют затяжками. На данном этапе должен получиться каркас в виде буквы «П».
  • Далее, настало время монтажа самих стропил. Их сбор начинают с крайних элементов. Ноги висячих стропил одним концом соединяют верхушкой стойки, а другой конец фиксируют с балкой перекрытия. Для лучшего прилегания элементов в местах соединения выпиливают пазы, а после установки их закрепляют металлической скобой.
  • Чтобы стропильные ноги не прогибались от тяжести кровельного покрытия и снега, под них устанавливают подстропильные стойки. Их еще называют подкосами.
  • По центру затяжки размечают узел крепления бабки. Этот элемент представляет собой вертикальную подвеску, несущую на себе всю массу конька.
  • Ноги наслонных стропил фиксируют металлическими накладными пластинами или прикручивают болтами. Следующей, натягивают бабку и крепят ее на коньке. На данном этапе получились крайние стропила. Аналогичным способом изготавливают и монтируют своими руками промежуточные стропила. Чтобы они не падали, их временно между собой скрепляют сверху досками.

После завершения строительства каркаса, сверху стропильных ног набивают обрешетку. Ее шаг зависит от используемого кровельного покрытия. Для этих целей можно применять даже не обрезную доску. Если кровля будет мягкой, то в качестве сплошной обрешетки применяют плиты ОСБ или фанеру.

Выстроенный своими руками каркас ломаной крыши готов к дальнейшей отделке. Чтобы мансарда была теплой, крышу надо хорошо утеплить и не забывать об организации паро – и гидроизоляции.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Ломаная мансардная крыша — конструкция и чертежи

Если вы желаете увеличить полезную площадь в собственном доме без значительных капиталовложений, тогда вам стоит обратить внимание на строительные проекты с ломаной конструкцией мансардной крыши для обустройства жилого мансардного помещения. Как показывает практика – это наиболее оптимальный вариант планировки жилплощади эконом класса. Существует ошибочное мнение, что комната под крышей годится для проживания исключительно в теплый период года.

Качественно утепленная мансардная кровля прекрасно держит тепло и в зимний период, сохраняя такие же комфортные условия проживания, как и на первых этажах дома.

Ломаная мансардная крыша технически считается сложной конструкцией, возведением которой должны заниматься профессиональные кровельщики. Но человек, имеющий опыт возведения хотя бы стандартной двухскатной кровли, вполне может справиться самостоятельно с несколькими подсобниками и с подобной кровельной конструкцией. Главное разобраться с нюансами технологии ее установки, предварительно сделать необходимые расчеты.

Особенности мансардной конструкции

Главное отличие мансарды от других помещений – практически полное отсутствие стен, в качестве которых обычно служит стропильная система. А мансардные окна имеют характерные конструктивные отличия, так как они принимают на себя повышенные ветровые нагрузки, больше подвергаются воздействиям атмосферных осадков, чем обычные окна в доме.

Важно! Площадь проема окна согласно требованиям СНиП должна составлять не менее 10-ти процентов поверхности полового основания комнаты. Поэтому в случае обустройства на чердаке межкомнатных перегородок, в каждом сформировавшемся помещении рекомендуется вставлять мансардное окно.

Самый простой и быстрый, а главное экономный вариант – сделать в крыше наклонные мансардные окна, чем специально сооружать дополнительные конструкции для вертикальных окон. Но любые проекты домов требуют качественного обустройства гидроизоляции.

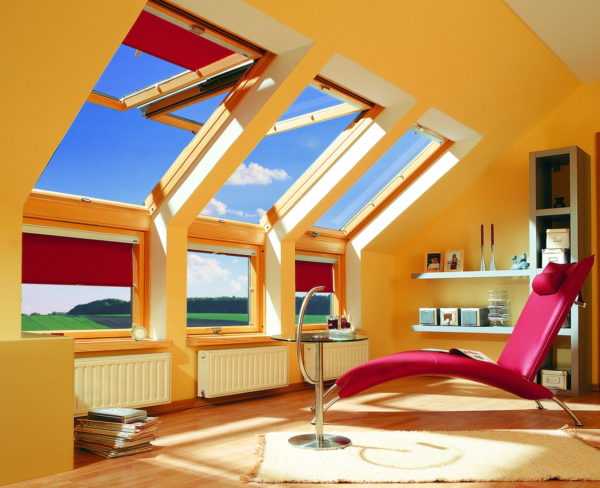

Преимущества наклонных мансардных окон

  • Достаточное количество естественного освещения.
  • Отсутствие необходимости менять кровельную конструкцию.
  • Возможность самостоятельного монтажа.

Важно! Уровень освещенности будет в первую очередь зависеть от площади оконного проема, прямо пропорциональной углу наклона крыши. Соответственно, чем круче двускатная ломаная кровля, тем выше, шире выполняется проем для оконной конструкции.

Основные этапы возведения ломаной мансардной кровли

При проектировании ломаной крыши для обустройства мансарды своими руками рекомендуется предварительно создать чертежи конструкции в разных проекциях. Так можно будет наглядно видеть размещение всех элементов конструкции.

  • На первом этапе формируется геометрия кровельных скатов. Достаточно важно правильно рассчитать высоту конька, от которой в дальнейшем будет зависеть высота потолка мансардного помещения. Необходимо учесть, что между коньком и перекрытием потолка образуется дистанция приблизительно в полтора метра.
  • Второй этап – устанавливается высота потолка мансардного помещения. Для комфортного пребывания в комнате она должна составлять не менее 2 метров.

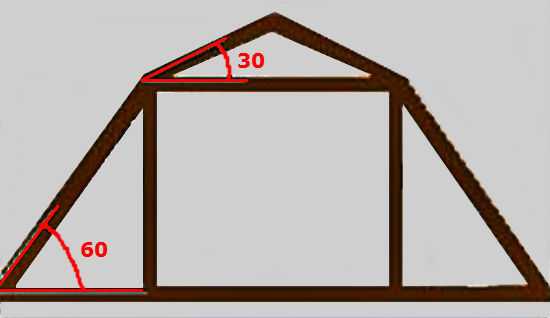

  • Далее нужно рассчитать угол наклона ската ломаной мансардной крыши в верхней части. Для этого на чертеже проводится линия потолочной поверхности, затем проводятся прямые линии от конька до точек их пересечения с потолочной линией. Берется транспортир и вычисляется угол наклона (его значение обычно в пределах 20-30º). Полученные данные рекомендуется отметить на схеме.
  • Теперь определяется угол наклона кровельного ската в нижней части. Для этого на чертеже отступают от нижнего карниза крыши на расстояние длины свеса (это порядка 50 см). К полученной точке от конца верхнего кровельного ската необходимо провести прямую линию. Берется транспортир, измеряется угол наклона (он находится обычно в пределах 50-60º), отмечается на чертеже.
  • Заключительным этапом проектирования является нанесение контуров стен (в мансарде они обычно выполнены из стропил) мансардного помещения. Измеряются их линейные параметры, общая площадь, также отмечаются на схеме.

Важно! Максимально точные расчеты проекта будут зависеть от точности выполнения первичных замеров и дальнейшего соблюдения масштаба.

Благодаря современным технологиям и оборудованию значительно облегчить проектирование и получить высокоточные результаты можно с помощью специальных компьютерных программ. Для этого всего лишь нужно ввести в программу параметры здания, тип кровельной конструкции, и все необходимые расчеты компьютер сделает автоматом. Если такой возможности нет, тогда рекомендуется приобрести готовый строительный проект.

stroicod.ru

Конструкция крыши: чертежи мансардной кровли

Очаровательный и практичный дом с мансардой в традиционном стиле

Мансарда – это уютный уголок в доме, который может использоваться в качестве кабинета, бильярдной, можно оборудовать в нем спальню или гостиную. Преимущество строительства именно мансардного этажа – это финансовая составляющая. К тому же ломанные геометрические линии помещения позволяют сделать интерьер индивидуальным.Прежде чем переходить к внутреннему убранству пространства, необходимо определиться с типом конструкции крыши. Возведение кровли – это завершающий этап постройки. Качественно построенная крыша обеспечит надежное и комфортное проживание жильцов дома. Чертеж мансардной кровли позволит наглядно увидеть будущую конструкцию.

Типы расположения мансарды

Мансарда – это ограниченное пространство между межэтажными перекрытиями снизу и кровельными скатами сверху. В соответствием с выбранной формой скатной крыши мансарда может быть:

  • симметричной одноэтажной с двускатной кровлей;
  • симметричной одноэтажной с ломаной двускатной крышей;
  • асимметричной одноэтажной;
  • асимметричной двухэтажной.

Современный дизайн частного дома с мансардой



Виды конструкции мансардных крыш

Прежде чем приступить к возведению крыши, необходимо подобрать наиболее правильную конструкцию. Типовые конструкции крыши должны вписываться в местные климатические и атмосферные условия. Благодаря правильному выбору, определяется и материал для покрытия мансардной кровли.

Совет! Если в регионе строительства дома частые порывистые ветра, крыша должна быть низкой, так как высокая очень неустойчива к таким нагрузкам. Если частые снегопады – следует выбрать, наоборот, высокую крышу с наиболее крутыми скатами.

Плоские конструкции кровли не рекомендуется возводить в жилых домах. Они требуют постоянного профилактического сезонного ремонта. Поэтому скатная крыша будет замечательным выбором. Подобная конструкция выдерживает различные погодные условия: снег, дождь, листву и ветки.

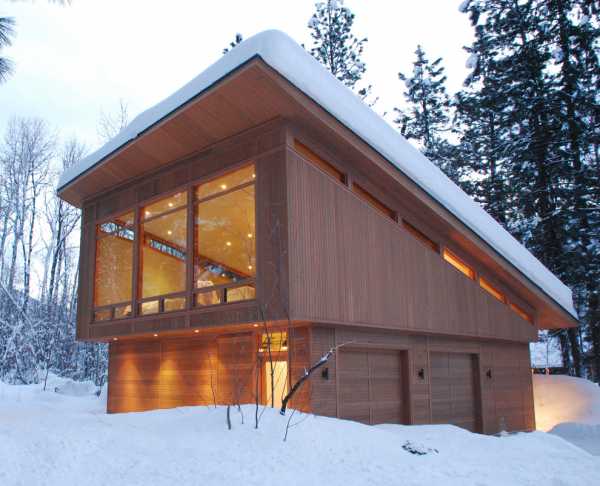

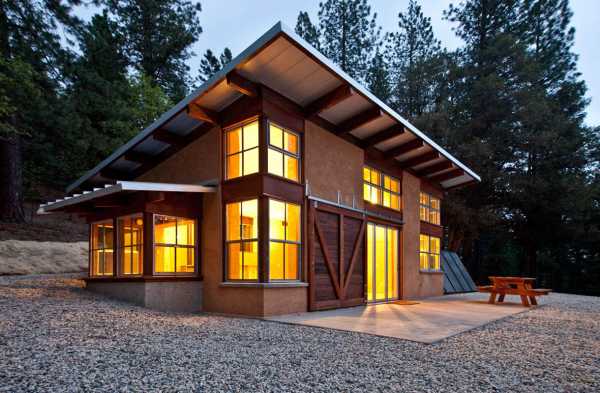

Односкатная мансардная крыша



Виды стропильных систем

Различают два основных вида стропильных кровельных систем:

  • висячие;
  • наклонные.

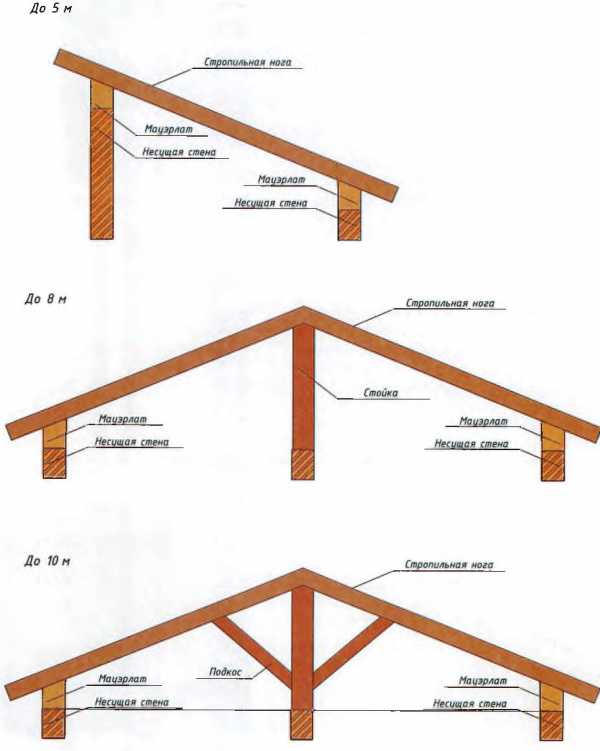

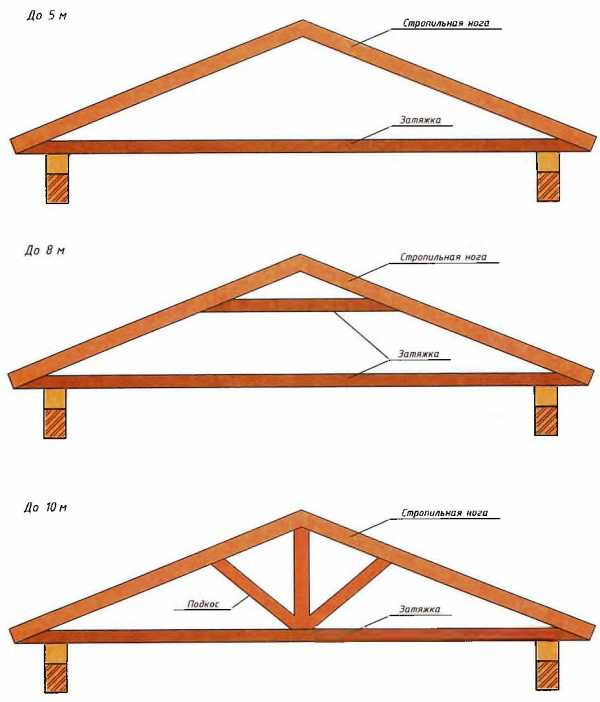

Висячая стропильная кровельная система

Основная нагрузка распределена между двумя несущими опорами – внешними скатами крыши мансарды. Несущие стропильные балки закрепляются при помощи металлической затяжки над основанием стропильной фермы или внизу.Один пролёт кровельной стропильной системы не может превышать восьми метров. Чтобы не прогибались стропильные ноги необходимо врезать ригели параллельно затяжкам. Также дополнительно укрепляется конструкция при помощи монтажа бабок.

Висячие стропила разной длины

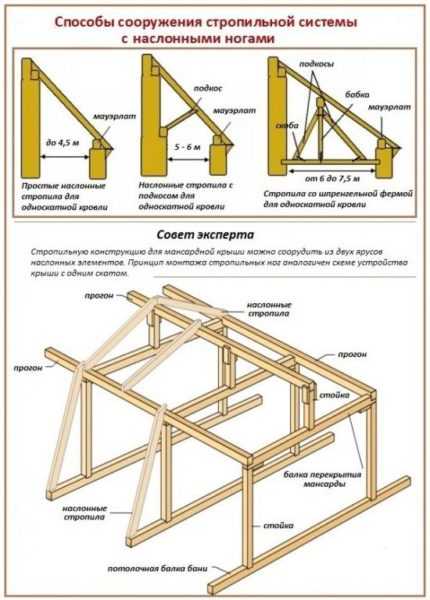

Наклонные стропила

Подобные конструкции возводятся, опираясь на внутренние несущие стены. Также опорами служат и наружные стены дома. В случаях, когда наклонные стропила необходимо установить без возведения внутренних стен, монтируются дополнительные несущие опорные балки, которые затем декорируются в колонны. Подобная конструкция самая дешевая, но совершенно не уступает по надежности.

Важно! Наклонные стропила монтируются на внутренние стены при условии, что расстояние между ними не превышает 6 метров. Если это расстояние больше, необходимо в промежутках через каждые 6 метров ставить опорные балки.

Конструкция стропильной фермы устанавливается на стены. Сверху фермы стропила соединяются прогоном, который подбивается коньком. Прогон может быть как металлическим, так и деревянным. Прокладка стропильных ног осуществляется через пазы, обустроенные в наружной стене.

Наклонные стропила разной длины



Формы чердачных крыш

Наклонные кровельные конструкции представлены множеством систем:

  • односкатные;
  • двускатные;
  • вальмовые;
  • шатровые;
  • многощипцовые;
  • купольные (конические).

Односкатная кровельная система – это несущая конструкция, стропила которой опираются на наружные несущие стены дома. Стены могут иметь как различную высоту, так и быть симметричными. Наиболее часто подобные системы кровельный конструкций применяются в постройках хозяйственного назначения: гараж, сарай, терраса.Но, стоит отметить, что участились случаи строительства домов с односкатными крышами. Архитектурная мода предлагает оригинальные решения и интересные дизайнерские воплощения в строительстве мансарды дома с односкатной крышей.

Схема устройства односкатной кровли

Двускатная кровельная система – это классическая конструкция мансардной крыши. Относятся к самому распространенному виду инженерных решений – щипцовой.

Важно! Ломанные мансардные крыши – это вариации двускатных кровель. Они могут располагаться симметрично и асимметрично, находиться в одном и двух уровнях.

Оптимальный угол наклона двускатной кровли – 30-60 градусов. Вариант исполнения ломанной крыши уменьшает общую нагрузку на несущие стены, распределяя её по поверхности. Достоинством такой конструкции является устойчивость к различным погодным условиям.Вальмовая кровельная система – это четырехскатный тип крыши. Торцевые поверхности (вальмы) имеют треугольную форму, скатные поверхности – трапециевидной формы. Различают модификации:

  • датская кровля – объединяет в своей конструкции двускатную и вальмовую крышу;
  • полувальмовая крыша.

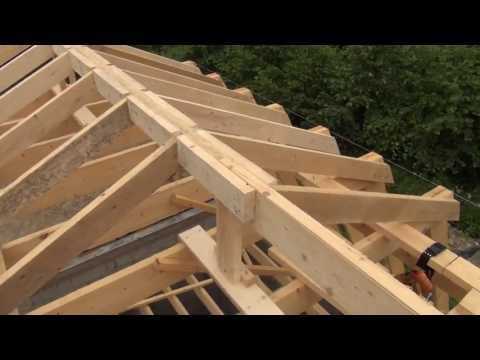

Стропильная система вальмовой крыши

Шатровая кровельная система – четырехскатная крыша, состоящая из четырех равнобедренных треугольников, замыкающихся вершинами в одном месте. Очень хорошо подходит для квадратных построек. Необходимым условием возведения подобной конструкции является соблюдение симметричности всех элементов.Многощипцовая кровельная система – сложная разноугольная конструкция. Может находиться в разных уровнях. Подобная система равномерно распределяет нагрузку по поверхности крыши. Имеет большое количество внутренних и внешних углов наклона с разными величинами, а также, большое количество ребер-скатов.Купольная (коническая) кровельная система – подходит для круглых сооружений. Крайне редко применяется в строительстве мансардных домов. Но отлично смотрится при сооружении круглых башенок.

Устройство многощипцовой крыши



Преимущества и недостатки односкатных крыш

Самым простым вариантом в монтаже является односкатная крыша. В качестве материала для возведения могут применяться железобетонные плиты. Однако, более распространенный вариант монтажа при помощи стропильной системы.Преимущества односкатных стропильных кровельных конструкций:

  1. Экономия строительных материалов – это самый экономичный способ возведения кровли.
  2. Монтаж можно выполнить самостоятельно.
  3. Легкий вес конструкции. Подходит для домов с облегченным фундаментом.
  4. Монтируется как на высотные здания и сооружения, так и на небольшие хозяйственные постройки на частном участке.
  5. Легко оборудовать мансарду.
  6. На открытых ветреных участках применяются односкатные конструкции с небольшим углом наклона.

К недостатком односкатных конструкций относятся:

  1. Низкая устойчивость к снежным нагрузкам.
  2. Повышенная гидроизоляция с целью предотвращения протечек. Постоянный сезонный осмотр и ремонт мелких трещин и ямок.
  3. Громоздкий внешний вид конструкции.

Одна из самых простых кровельных конструкций – односкатная крыша, ее возведение по силам даже несильно опытным строителям

Наиболее оптимальным углом наклона односкатной кровли является угол в 45 градусов. Рекомендуется конструировать такие крыши в южных ветреных засушливых районах. Крайне не рекомендуется обустройство односкатной крыши в северных снежных регионах.

Правила монтажа стропильной системы

Стропильные кровельные системы возводятся по следующим правилам:

  1. Сечение балок не может быть менее 100х100 мм.
  2. Обязательное обустройство гидроизоляции.
  3. Зафиксированные скобами несущие узлы, необходимо дополнительно скреплять обвязкой из стальки.
  4. Влажность деревянных элементов не должна быть выше 10%.
  5. Все элементы из дерева в обязательно порядке обрабатываются антисептиком и противомоскитными средствами.

Важно! Самым лучшим стропильным материалом является хвоя. Она наиболее устойчива к атмосферному влиянию климатической среды.

Дополнительно деревянные элементы покрываются противопожарными средствами.Общая схема установки стропильной кровельной системы:

  • обустройство каркаса;
  • монтаж опорных балок;
  • установка стропил.

Стропильная кровельная конструкция плотно и надежно закрепляется. Затем монтируются ступенчатые выемки стен. После этого выполняются работы по теплоизоляции и гидроизоляции кровли. После их завершения приступают к установке обрешетки и укладке выбранного кровельного покрытия. Затем устанавливаются врезные или слуховые мансардные окна и производятся внутренние и внешние отделочные работы.

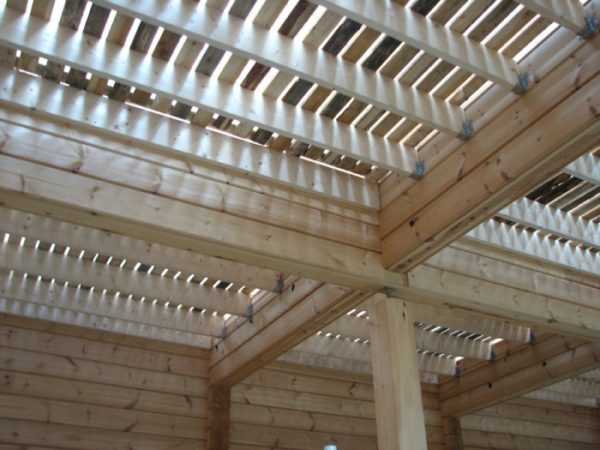

Строительство дома с мансардной кровлей



Этапы монтажа стропильного каркаса

  1. Укладывается верхний брус. Все элементы скрепляются скобами и обвязываются сталькой. Это будет подстропильная рама.
  2. Монтаж мауэрлата. Именно эта система является основной для всей кровли мансарды. Применяются доски толщиной 50 мм и брусья 100х150 мм. По периметру стен укрепляется брус и обшивается доской, дополнительно обвязывается сталькой.
  3. Под брусья укладывается слой гидроизолятора.
  4. Возводятся стропильные ноги. На мауэрлат наносятся метки с шагом 15 см и прибиваются брусья.
  5. К фронтону крепятся краевые стропильные ноги. Очень важно на данном этапе, чтобы край из стропил составлял ровную линию.
  6. К стропилам крепится уровневая веревка и устанавливаются оставшиеся стропила.
  7. Мансардные окна закладываются на шаге возведения стропил.
  8. Стропноги соединяются воедино. Крепится коньковая балка.

Стропильная кровельная система выполнена. Остается обустроить обрешетку, настелить гидробарьер и утеплитель. Кровля смонтирована.Монтаж стропильной системы крышиhttps://www.youtube.com/watch?v=gm9xv9JLozQ

Этапы составления чертежа проекта

Чертеж крыши для мансарды начинается с выбора её формы, и определения сечения стропил и шага монтажа.

  1. Для определения размеров стропильных ног учитываются следующие параметры:
  • угол уклона;
  • материал для покрытия крыши;
  • климатические особенности местности, в которой ведется строительство.
  1. Следующим этапом является определение количества стропил. По исполнению конструкция стропильной крыши может быть как наклонной так и висячей. Перед проектированием необходимо выбрать тип конструкции.
  2. Расчет обрешетки кровли. Выделяют:
  • сплошное битумное рулонное покрытие;
  • обычное листовое (волнистое) покрытие.
  1. Вычисляется количество деталей для крепления, других вспомогательных упорных элементов.

Мансардная крыша с наслонными и висячими стропилами, с выносом низа стропил за стену

Чертеж должен включать не только визуальное исполнение кровельной конструкции, но и содержать следующие данные:

  • стыковка крыши с парапетом прижимным профилем;
  • стыковка кровли с парапетом без прижимного профиля;
  • схему стыковки скатов;
  • планировка мансардной крыши с проемом для двери;
  • расчет числа деревянных элементов строительных материалов и количество кровельного покрытия;
  • оборудование водостока и снегоудерживающих элементов.

Важно! Если выровнять углы наклона верхних и нижних скатов мансардной крыши, то по внешнему виду она будет напоминать классическую конструкцию двускатной кровли. При этом схема самой силовой упорной конструкции останется без изменений в стандартном исполнении, который применяется для ломаных кровельных конструкций.

Выполняя чертеж ломаной мансардной крыши необходимо тщательнейшим образом просчитывать размеры всех элементов конструкции. Также необходимо помнить о надежности, долговечности и безопасности кровли в эксплуатации дома.Расчетная схема мансардной кровлиhttps://www.youtube.com/watch?v=RWu2HiFXGpM

Исполнители чертежа

Каждый дом индивидуален. Поэтому и чертеж ломаной кровельной конструкции выполняется индивидуально с учетом особенности региона. Самостоятельно чертеж крыши, конечно, можно выполнить, если вы уверены на сто процентов в собственной экспертности.Стандарты СНИП при составлении чертежа проекта кровли применяются многими строительными проектными организациями. Это позволяет избежать несчастных случаев. Именно поэтому рекомендуется передать работу по составлению чертежа специалистам-застройщикам.Построение мансардной многоскатной крышиhttps://www.youtube.com/watch?v=LxeBA1cIkIw

lestnitsygid.ru

Как построить мансардную крышу своими руками

Времена чердаков, заваленных хламом, проходят. Потому что люди начинают ценить каждый миллиметр жилой площади. И потому что хлама становится все меньше, жилья не хватает, а площади не растут. Поэтому на отвоеванных у хлама квадратных метрах селятся люди, причем живут там ничем не хуже, чем обычных комнатах. Конечно, мы имеем в виду мансардные крыши — прекрасный способ рационально распределить жилую площадь в частном доме.

Содержание:

  1. Дома с мансардными крышами
  2. Расчет и чертежи мансардной крыши
  3. Материалы для мансарды
  4. Материалы для утепления мансарды
  5. Типичные схемы мансардной кровли

Дома с мансардными крышами

Крыша мансардного типа — отличный способ решить квартирный вопрос для разрастающегося семейства, а рачительные застройщики думают о том, как построить мансардную крышу своими руками еще на этапе планирования постройки. Если обратить внимание на дома с мансардами, то по ним практически можно сверять, насколько выросла строительная индустрия за последних несколько десятков лет. Особенности конструкции жилой мансардной крыши таковы, что без применения современных утеплительных и легких отделочных материалов такое строительство не имело бы никакого смысла.

Если рассматривать мансардные крыши, как добавка к уже давно существующим зданиям, то выгоднее расширения жилой площади просто трудно представить. Грубо говоря, на готовом фундаменте, причем теплом и вентилируемом, коим является весь жилой дом, сравнительно малыми средствами строится равная по площади жилому дома квартира со всей инфраструктурой и коммуникациями, которых не нужно ниоткуда прокладывать. Все уже заведено в дом. Теперь главное — план, чертеж и проект.

Расчет и чертежи мансардной крыши

Материал, инструмент, немного опыта и пара толковых помощников. Это все, что необходимо, чтобы построить качественный мансардный этаж. Да еще только план. Без чертежа-проекта ни одна серьезная работа не делается. Пожалуй, самое главное, на что стоит обратить внимание при проектировке мансардного этажа — угол наклона крыши. Потому что от конструкции стропильной системы напрямую зависит то, насколько удобной для проживания будет площадь под крышей. В то же время, угол наклона кровли не должен противоречить требованиям, которые выставляет климат и строительные нормы.

Отличие от чердака здесь в том, что в стропильной конструкции помещается и звукоизоляция, и утеплитель, и отделка. Причем все это хозяйство должно быть минимальным по весу и максимально эффективным. Да и цена не должна сильно кусаться, поэтому присмотримся к материалам, которые пригодятся при постройке мансардного этажа.

Материалы для мансарды

Легкость. Это основное требование ко всем материалам, которые будут использоваться при постройке мансардного этажа. Утеплители, окна, простенки — все должно быть максимально облегчено, но при этом сохранять свои функции. Дело в том, что конструкция основного здания по нагрузке едва ли была разработана с учетом мансардного этажа. Фундамент, балки перекрытия и несущие стены явно не ожидают повышенной нагрузки, хотя все всегда строится с определенным запасом, лучше не рисковать.

В этом случае недопустимо применение камня, кирпича, по крайней мере тяжелых марок, бетона и железобетона. Применяется в основном дерево и облегченные утеплительные и облицовочные материалы. Возможно использование тонкостенного металлического профиля с цинковым покрытием. Его можно гнуть, он хорошо поддается формировке и сохраняет при этом достаточную жесткость и прочность.

Материалы для утепления мансарды

Мансардный этаж — наиболее зависимое от природных влияний помещение в доме. При проектировании стропильной системы для мансарды нужно учитывать, что между балками будет укладываться утеплитель, а основной претендент для этого — минеральные тепло- звукоизоляторы, коих есть масса. При этом материал не должен быть слишком толстым, иначе он заберет полезный объем помещения. Следовательно, стоит выбирать утеплители с высокой плотностью и малой толщиной.

Утепление экструдированным пенополистиролом — не самый идеальный вариант для жилого этажа. Об экологичности тоже забывать не стоит, поэтому нужно смотреть в каталоги с минеральными ватами. При этом сложно будет обойтись без паро-гидроизоляции. Вентиляция кровельного пирога — святое дело и ее нужно предусмотреть обязательно. А это влечет за собой сдачу еще нескольких сантиметров объема в пользу естественной вентиляции кровли, иначе проблем с конденсатом и всеми вытекающими последствиями не избежать.

Типичные схемы мансардной кровли

Невозможно точно определить углы наклона мансардной кровли до тех пор, пока не будут известны условия, как климатические, так и физические параметры здания. Однако, есть некоторые общие рекомендации, на которые опираются при планировке и выборе схемы для мансарды. Если это двускатная ломаная кровля, то углы могут быть от 60 до 70 градусов для нижнего ската, верхний скат может иметь более широкий диапазон — от 15 до 30 градусов. Вот три основных схемы для мансардной крыши.

В этой схеме применены схватки для треугольников, которые расположены вдоль стен.Этот тип мансардной крыши характеризуется увеличенным карнизным свесом.

А здесь в верхней части применена заниженная стропильная схема, роль опоры для верхних стоек играет нижняя схватка.

Таким образом, устройство мансарды своими руками вполне возможно. В принципе такую конструкцию может потянуть любой хозяин, который дружит с инструментом и немножко с инженерными вычислениями. Воплощайте свои мечты сами, ни на кого не надейтесь, и тогда ваш дом станет самым уютным и самым удобным в мире. Удачной работы!

Читайте также Интерьеры мансардных этажей – фото, Софит – подшивка крыши, Фронтоны домов – фото, Крыши домов из металлочерепицы: фото

nashprorab.com

Мансардная крыша своими руками

Определяя примерные расходы строительства жилья можно увидеть, что затраты на материалы для монтажа крыши составляют около 30% от стоимости всего здания. Кроме этого, учитывается оплата наемным рабочим, которая может составлять до 80% цены стройматериалов. Принимая решение, своими руками возвести мансардную крышу, можно сэкономить до 15% от всех затрат на строительство дома.

Из чего состоит мансардная крыша?

Прежде чем приступить к возведению своими руками мансарды, необходимо составить точные чертежи в соответствии с размерами коробки дома. На этом фото можно посмотреть примеры схем подобных крыш:

Чтобы лучше иметь представление, из чего состоит мансардная крыша, давайте по порядку разберем все ее составляющие:

  • Конек является вершиной конструкции. Коньковую балку укладывают параллельно плоскости перекрытия здания.
  • От коньковой балки идут ноги верхних стропил, образуя ребра крыши. Снизу они соединяются балками чердачного перекрытия.
  • На межэтажном перекрытии под углом 90о располагаются стойки. Их изготавливают из бруса сечением 100х100 мм2, и устанавливают на расстоянии от 0,8 до 1,5 м от внешних стен, то есть скатов. Увеличение высоты стоек и их приближение к стенам расширяет полезное пространство мансарды. Удобная для проживания высота потолков составляет около 2,5 м.
  • Нижние стропильные ноги идут от мауэрлата до чердачной балки. Мансардная крыша конструируется так, что образует отдельные секции. Каждая из них содержит коньковые и боковые стропила.
  • Самая популярная мансардная крыша – ломанная. Такая конструкция на стыке боковых и коньковых стропил образует тупой угол. Существует другой вариант крыши с прямыми стропилами. Она напоминает традиционную двухскатную конструкцию.
  • Наклон скатов нельзя делать наугад. Должен быть четкий расчет с учетом предполагаемого для укрытия крыши кровельного материала. Важным показателем являются климатические условия региона. На больших уклонах не будет скапливаться много снега. Ломаная крыша дома, выстроенного в малоснежном регионе, может быть пологой. Еще один фактор, который может причинить разрушение конструкции – это сильный ветер. В таких регионах ломаная крыша возводится с дополнительным укреплением стропил и пологими скатами. Принимая во внимание все факторы, мансардная крыша может иметь уклон от 15 до 45о, но стандартом является угол 30–35о.

Рассчитав основные элементы конструкции, надо помнить о том, что мансарда – это все-таки жилое помещение. Значит, ломаная крыша должна иметь окна. Следующие расчеты связаны именно с ними.

Расчет окон

Согласно СНиП площадь всех окон должна быть не менее 10% от всей площади пола. При разделении мансарды на несколько комнат, каждая из них должна иметь окно.

Наклонные окна

Проще всего своими руками сделать наклонный монтаж. Но такие окна будут служить частью кровли, поэтому надо позаботиться о герметизации стыков примыкания. Как и кровельное покрытие, окна будут подвержены существенной нагрузке осадков в виде снега. Чтобы они не провалились надо устанавливать армированные стеклопакеты и усиленные рамы.

Установка наклонных окон имеет некоторые достоинства:

  • отсутствуют резкие переходы границ тени, что увеличивает количество проникновения света внутрь помещения;
  • рельеф кровельного покрытия остается неизменным;
  • простота монтажа позволяет все сделать своими руками.

Делая расчет наклонных окон надо знать, что их площадь увеличивается совместно с углом наклона. Регулировать площадь можно высотой окна, уменьшая ее на более крутых скатах.

Определяясь с размерами окон надо учесть, что их придется крепить своими руками между стропилами. Чтобы рама хорошо вошла, ее ширина должна быть минимум на 40 мм меньше шага стропильных ног. В противном случае понадобится установка усиленной балки. Такое нарушение конструкции каркаса требует дополнительных расчетов. Если хочется установить большое окно, то лучше смонтировать 2 меньшего размера рядом. Эффект будет тот же, а работы меньше.

Слуховые окна

Вертикальное окно, утопленное внутрь кровли или установленное с торца, называют дормер. Строить своими руками крышу с утопленными окнами тяжело. Усложняется сборка стропильной системы и укладки кровельного покрытия, так как появляется дополнительная ендова по бокам и сверху. В снежных регионах над утопленными окнами надо обязательно монтировать снегозадержатели, иначе их может снести при сходе большой массы снега.

Утопленные окна имеют одно достоинство, выражающиеся пребыванием около них в полный рост. Устанавливают такую конструкцию чаще всего при обустройстве своими руками выхода на балкон.

Если рассматривать минуса, то их значительно больше:

  • меньшее пропускание света, чем от наклонных конструкций;
  • глубокие тени утомляют зрение;
  • усложняется рельеф крыши, что увеличивает сложность монтажа своими руками.

Лучше всего сделать вертикальные окна с торца мансарды. Здесь можно обойтись без усиленных рам и дорогостоящих армированных стеклопакетов. Именно такая конструкция приобрела свою популярность на многих строениях.

Подготовка к строительным работам

Планировка строительства крыши производится до укладки балок перекрытия. На них припадет вся нагрузка верхнего этажа. Чтобы они ее выдержали, надо правильно рассчитать сечение. Традиционно для шестиметровых балок достаточно сечения 150 мм2. Здесь надо понять простую истину, чем длиннее балка, тем больше будет нагрузка по ее центру. Учитывать надо все: вес напольного покрытия, кровельного пирога, мебели и самих проживающих людей. Даже если предполагается летняя мансарда без мебели, балки сечением до 120 мм2 окажутся слабыми.

Надежность конструкции придают правильно подобранные материалы. Чем больше масса кровельного покрытия и больше размер самой крыши, тем большего сечения надо использовать деревянные заготовки для каркаса.

Возведение ломаной крыши

Руководствуясь чертежами и расчетами, закупают весь строительный материал. Деревянные элементы должны быть идеально ровными без видимых повреждений и влажностью не более 20%. Для их крепления понадобятся гвозди, саморезы и специальные монтажные пластины, сделанные из металла.

Установка мауэрлата

Ломаная крыша, как и люба другая крепится к мауэрлату. Именно этот брус сечением 150х150 мм2 укладывают первым на коробку здания. Задача мауэрлата равномерно распределить вес кровли, перенеся его на фундамент и предотвратить опрокидывание скатов. Брус укладывают своими руками по периметру коробки дома на верхнюю часть стен. Чтобы отвести от мауэрлата сырость, исходящую от стен, под него раскатывают два слоя гидроизоляции. Обычно используют рубероид или гидроизоляционную пленку.

Заранее при возведении стен надо предусмотреть металлические шпильки. Их нижнюю часть замуровывают в бетон, а верхние концы с резьбой выступают с торца стен. По брусу размечают месторасположения шпилек и сверлят насквозь отверстия. Далее, остается своими руками надеть мауэрлат на выступающие концы шпилек и с помощью гаек плотно притянуть его к стене. Если крыша устанавливается на старую коробку без шпилек, то есть идет реконструкция дома, то брус крепят анкерными болтами. Их загоняют вглубь стены на 170 мм.

Возведение стропильной системы

После укладки мауэрлата можно считать основание подготовленным для возведения каркаса. Сборка всех элементов своими руками идет в такой последовательности:

  • На мауэрлат раскладывают балки перекрытия. От стен они должны выходить примерно на 400 мм, хотя эта цифра может быть другой от личных предпочтений. Такие выступы нужны для обустройства свеса, защищающего стены постройки от дождевой воды. Шаг балок соответствует шагу стропил, ведь они внизу будут соединяться. Этот показатель определяется расчетами. Хотя часто выдерживают расстояние равное 600 мм, так как оно соответствует ширине утеплителя.
  • По центру балок строго вертикально крепят стойки. Сверху они образуют коньковое соединение. Для надежности каждую стойку усиливают временным подкосом, а между собой соединяют затяжками. На данном этапе должен получиться каркас в виде буквы "П".
  • Далее, настало время монтажа самих стропил. Их сбор начинают с крайних элементов. Ноги висячих стропил одним концом соединяют верхушкой стойки, а другой конец фиксируют с балкой перекрытия. Для лучшего прилегания элементов в местах соединения выпиливают пазы, а после установки их закрепляют металлической скобой.
  • Чтобы стропильные ноги не прогибались от тяжести кровельного покрытия и снега, под них устанавливают подстропильные стойки. Их еще называют подкосами.
  • По центру затяжки размечают узел крепления бабки. Этот элемент представляет собой вертикальную подвеску, несущую на себе всю массу конька.
  • Ноги наслонных стропил фиксируют металлическими накладными пластинами или прикручивают болтами. Следующей, натягивают бабку и крепят ее на коньке. На данном этапе получились крайние стропила. Аналогичным способом изготавливают и монтируют своими руками промежуточные стропила. Чтобы они не падали, их временно между собой скрепляют сверху досками.

После завершения строительства каркаса, сверху стропильных ног набивают обрешетку. Ее шаг зависит от используемого кровельного покрытия. Для этих целей можно применять даже не обрезную доску. Если кровля будет мягкой, то в качестве сплошной обрешетки применяют плиты ОСБ или фанеру.

Выстроенный своими руками каркас ломаной крыши готов к дальнейшей отделке. Чтобы мансарда была теплой, крышу надо хорошо утеплить и не забывать об организации паро – и гидроизоляции.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru
