Как сделать фрезерный станок — фрезерный станок своими руками (+схемы)

Пожалуй, каждый мастер знает, насколько быстрее и качественнее может быть выполнена работа, если используются приспособленные для этого инструменты. Конечно, некоторые виды работ можно выполнить и при помощи подручных средств, но зачастую этот процесс сопряжён с немалым риском, да и удобным его назвать бывает трудно. Так, например, при проведении некоторых видов столярных работ (выборка пазов, канавок, шлифование, торцевание) не обойтись без фрезерного станка. Конечно, современный рынок не испытывает дефицита в чем-либо, и купить такое приспособление проще простого, но стоит отметить, что цена на подобные механизмы далеко не маленькая. Выход из ситуации есть, но для этого нужно знать, как сделать фрезерный станок самостоятельно.

С чего начать?

Если принято решение об изготовлении фрезерного станка своими руками, знайте, что эта работа потребует определенных базовых навыков, а также точности и аккуратности. Как и в большинстве подобных случаев, прежде чем приступать к непосредственному изготовлению станка, нужно составить его подробный чертеж. Если знаний хватает, то его можно сделать самостоятельно, если нет — то заказать. Можно воспользоваться и готовыми чертежами. Все последующие работы нужно проводить в точном соответствии с чертежом.

Каркас

Если говорить в общих чертах, то фрезерный станок, как самодельный, так и заводского изготовления, состоит из металлического каркаса, который выполняет несущие функции, деревянной или металлической столешницы и электромотора, приводящего весь механизм в действие. В качестве материала изготовления можно использовать металлический уголок или профильную трубу. Хотя вполне можно выполнить станину и из дерева.

Крышка

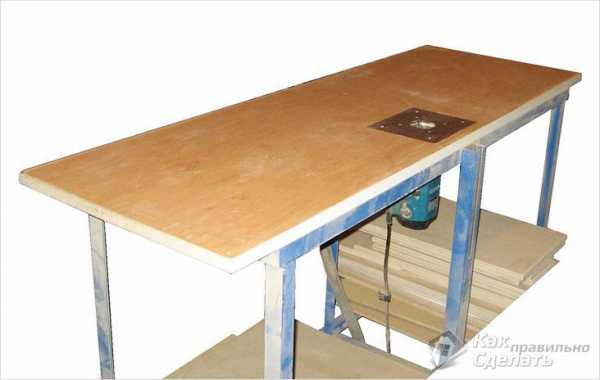

Стол с технологическим отверстием

Еще одной составной частью фрезерного станка является верхняя крышка. Для ее изготовления можно использовать толстую фанеру или обрезную доску, которую необходимо дополнительно обработать, чтобы поверхность была гладкой. В центральной части столешницы должно быть выполнено технологическое отверстие, через которое и будет проходить вал электромотора.

Электромотор и подвес

Следующим этапом работ по изготовлению фрезерного станка является его оборудование электромотором. Здесь одним из основных моментов, на которые стоит обратить внимание, является мощность мотора. Опытным путем установлено, что для большинства работ по дереву в бытовых масштабах подойдет мотор, мощностью от 1200 Вт. В принципе может хватить и меньшей мощности, но лучше иметь запас, да и работать с мощным двигателем более комфортно. Что касается установки мотора, то лучшим будет вариант, при котором он будет крепиться на специальном подвесе, регулируемом по высоте.

Схема подвеса

Наиболее оптимальный вариант, если фреза будет крепиться непосредственно на вал мотора.

Дополнительные элементы

Для того чтобы сделать работу за станком еще более удобной, его можно оснастить некоторыми дополнительными элементами. Так, например, можно выполнить верхний зажим, который позволит фиксировать обрабатываемую деталь. А также не лишним будет оборудовать систему для сбора пыли, в качестве которой можно приспособить старый пылесос.

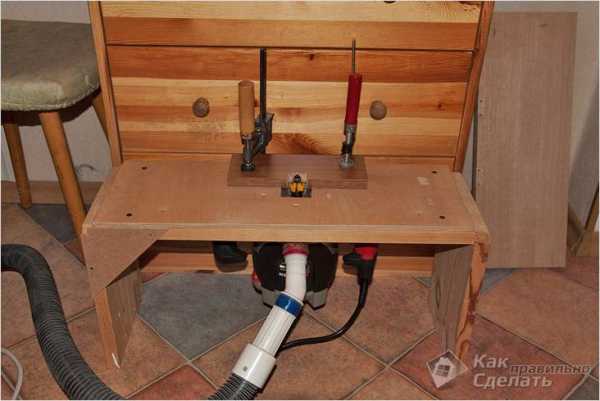

Система удаления пыли

Заключая сказанное, можно добавить, что самодельный фрезерный станок, если его правильно и качественно изготовить, способен выполнять все возложенные на него функции не хуже заводского. При этом средства экономятся достаточно существенные.

Схемы

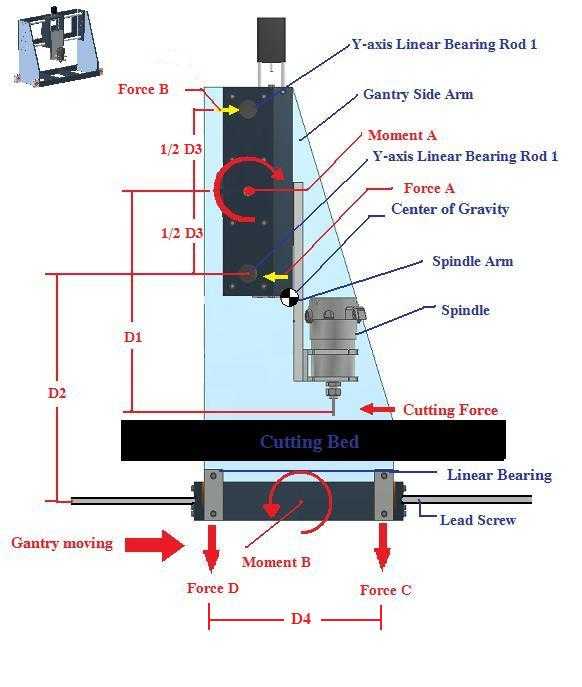

Чертеж фрезерного станка с ЧПУ

Чертеж деревообрабатывающего станка

Видео

Смотрите видеоматериал, который поможет собрать фрезерный станок самостоятельно:

kakpravilnosdelat.ru

Чертежи самодельного ЧПУ станка



Сегодня вашему вниманию предлагаются чертежи самодельного ЧПУ станка, данный станок выполнен из металла и в отличии от чертежей ЧПУ станка моделиста он имеет более жесткую раму и может обрабатывать более твердые металлы и сплавы.

Скачать чертежи ЧПУ станка можно по ссылке в конце статьи.



Как известно, точность и повторяемость ЧПУ станка в первую очередь зависят от жесткости конструкции рамы. В данном случае с этим все в порядке – при изготовлении используются металлические детали, конечно, сделать такой ЧПУ станок своими руками гораздо сложнее, чем скажем самодельный ЧПУ станок из МДФ, однако, те, кто хотят изготовить действительно хороший станок с возможностью установить мощный фрезер, должны быть готовы к тратам. Сделать металлический ЧПУ станок дома можно только имея или очень большой опыт в металлообработке или уже имея ЧПУ фрезер. Гораздо проще, все детали требующие высокоточной обработки заказать на стороне – благо сейчас достаточно много различных организаций берутся за фрезеровку деталей по вашим чертежам.

Однако, надо понимать, что это все же чертежи для изготовления самодельного ЧПУ станка. Поэтому в нем используется достаточно мягкий для обработки метал – алюминий, а не высоконагруженные детали изготавливаются из МДФ. Это сделано для удешевления проекта самодельного фрезерного станка с числовым управлением.

Чертежи самодельного ЧПУ станка подробные. 53 станицы! В них имеются как чертежи отдельных деталей, так и сборочные чертежи. Есть и список деталей с их размерами, ориентируясь на этот список можно сразу составить карту заказа материалов для сборки станка.

Для изготовления ЧПУ станка лучше всего обзавестись комплектом чертежей, например заказать печать чертежей на кальке, ведь имея сборочный чертеж и чертежи отдельных элементов ЧПУ станка собрать конструкцию гораздо удобнее.

Контроллер для ЧПУ станка лучше всего брать готовый. Раньше я рекомендовал Purelogic, но, в последнее время, китайские контроллеры не только стали гораздо дешевле, но и перестали уступать по качеству изготовления. Пример такого контроллера для ЧПУ станка я описывал тут.

Что ставить в качестве фрезера – решать вам. Я, в последнее время, стал приверженцем Proxxon. Хороший инструмент как для профессионалов, так и для любителей. Причем проф линия не сильно то и отличается от любительской

Скачать чертежи самодельного ЧПУ станка можно тут.

Удачной постройки и хорошей металлообработки!

Самодельный ЧПУ станок
