Откатные ворота на средней балке

Этим летом решил поставить себе ворота, выбор пал на выкатной вариант. Просмотрев и пролистав энное количество информации, я остановил свой выбор на механизме со средней балкой, так как верхняя ограничивает высоту, а с нижней, в наши зимы надо постоянно чистить. Информации на эту тему в интернете много, но она всё больше рекламирующая этот вид ворот, а отдельно по узлам нет. Я решил восполнить этот пробел, на примере видеосъемке своих ворот. Если кому это поможет я буду рад.

Использованные инструменты:

Лопата, перфоратор, УШМ, сварочный аппарат, шуруповёрт.

Материалы: Проф труба 40*20-24м, 60*40-6м, труба диам.20мм-14м, швеллер 120мм-4м, 4 ролика с впресованным подшипником, подшипник диам.30мм-6шт,болт с гайкой 100*12мм-6шт, 2 проушины под ниж. фиксаторы.

Первым делом была выкопана траншея 1.5*0.3 м и глубиной 1.2 м под закладные, выполненные из 5мм железа, в виде двух квадратов 0.2*0.2 м. К закладным приварил по четыре обрезка арматуры по углам, и соединил их в пару продольными обрезками ,так чтобы размер по внешним краям квадратов составил 1.4 м.

Залил бетоном и оставил схватываться две недели

Между тем из проф. трубы 40*20мм была сварена секция ворот 4.5*1.7 м. Средняя балка выполнена из проф.трубы 60*40мм и длинной 4.5м, направляющих из 20мм трубы приваренных по бокам

К закладным приварил два 120мм швеллера высотой 1м и связал их между собой для жёсткости место стыка швеллера с закладной усилил косынками. После чего на высоте 0.8м установил на болты нижнюю пару роликов, навесил среднюю балку и по факту просверлил отверстия под верхнюю пару.

Убедившись, что средняя балка идеально ходит по направляющим, приварил подготовленную секцию к ней, выставив нижний зазор 50мм.

Для консольной жёсткости ворот добавил две диагональные растяжки из 20мм трубы. Верхние и нижние ограничители собрал из 30мм подшипников, из них же собрал нижний фиксатор на ответном 120 мм швеллере (просто оставался).

По окончании сварочных работ вскрыл конструкцию грунтом и зашил профнастилом. В принципе всё, если кому чего непонятно пишите в коменты.

usamodelkina.ru

Откатные ворота: чертеж

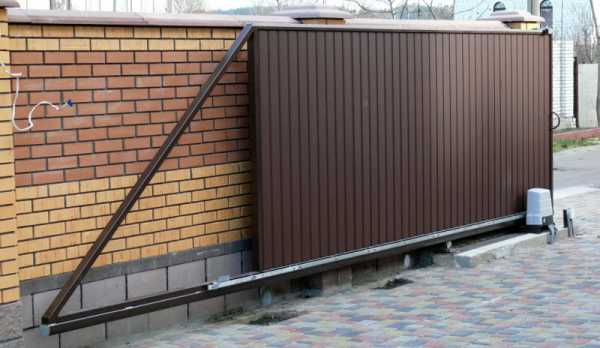

Ворота любого типа призваны ограничивать свободный въезд на частную территорию. При выборе конкретной модели хозяин участка руководствуется не только соображениями прочности и надежности конструкции, но и удобства ее эксплуатации. Кроме того, ворота не должны занимать много места во время открывания. Такими характеристиками обладают сдвижные изделия. Чтобы их соорудить, а затем правильно установить, потребуется точный чертеж откатных ворот, необходимые инструменты и материалы.

Устройство откатных ворот

Все модели откатных изделий можно разделить на 2 группы в зависимости от типа опоры. Они могут быть роликовыми или рельсовыми. Последний вариант устарел, поэтому сейчас створки ворот устанавливают на специальные каретки.

Откатные ворота нашли применение как для заграждения частных территорий, так и для ограничения доступа на промышленные объекты. Чтобы соорудить откатные ворота самостоятельно, понадобится иметь минимальные строительные навыки и определенный набор инструментов. Также на выполнения работы потребуется немало времени. Обычно на такую работу уходит около 2- 3 суток.

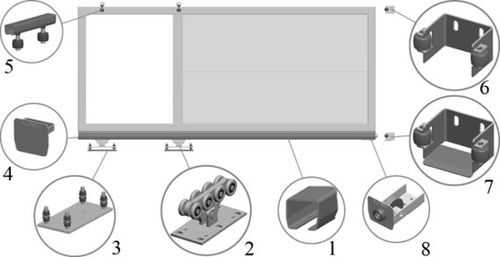

Перед началом сооружения ворот стоит познакомиться с устройством роликовых изделий:

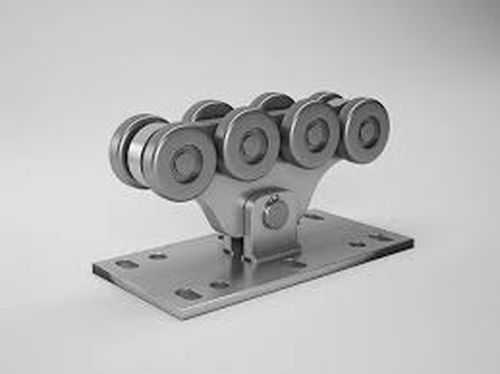

тележка – на 2 опоры монтируется консоль;
нижний ловитель;
верхний ловитель;
подставка – она представляет собой основу для опор, по которым осуществляется движение створки;
съемный ролик – на него опирается створка, когда она закрыта;
направляющая балка – они принимает на себя нагрузку от створки;
верхний фиксатор – благодаря ему створка не уходит в сторону во время движения.

Монтаж ворот следует начинать с сооружения фундамента. Он будет принимать на себя нагрузку, создаваемую конструкцией. На основание помещаются опоры, а на них – створка с приваренной снизу направляющей балкой.

Открывать и закрывать откатные ворота можно как вручную, так и посредством электромеханики. В последнем случае необходимо позаботиться о правильном монтаже автоматики.

Совет! При выборе материала для створок стоит учитывать, что он должен иметь достаточную прочность и жесткость. Это объясняется тем, что ворота постоянно подвергаются механическим воздействиям ветра.

Современный рынок предлагает достаточно большое количество запчастей, которые используются для сооружения откатных ворот самостоятельно. При подборе необходимых деталей стоит обращать внимание на массу будущей конструкции и высоту створки. Если подобрать качественные детали, ворота будут служить не одно десятилетие.

Покупать специальный набор комплектующих для ворот, выдерживающих большие нагрузки, следует в том случае, когда ширина проема составляет более 5 м. Ворота под этот размер будут создавать нагрузку на фундамент около 600 кг. К разработке схемы такого устройства стоит подойти максимально ответственно.

Совет! Подбирая комплектующие, лучше спросить совета у специалиста. Ему достаточно показать размеры ворот, и он быстро найдет наиболее подходящие детали.

Этапы установки

Ворота всегда следует монтировать в определенной последовательности. Откатные конструкции устанавливаются в таком порядке:

возводится фундамент;
проводится монтаж кабельной разводки – в случае необходимости установки автоматики;
установка столба и створки;
монтаж приборов автоматики и дополнительных элементов.

Для всех этапов установки конструкций стоит руководствоваться фото и чертежами готовых ворот.

Подготовка инструментов

Чтобы соорудить и установить откатные ворота, понадобится приобрести или взять в аренду такие инструменты:

аппарат для сварки;
воздушный компрессор;
болгарка с дисками;
дрель, плоскогубцы, строительный уровень и молоток.

Выполняются откатные ворота чаще всего из металла. Нередко такие конструкции выполняются и из дерева.

Фундамент

Сначала проводится разметка. Она необходима для определения размеров фундамента. Сперва отмечается расстояние, на которое будет заезжать створка. В ширину яма выполняется на 50 см от забора к участку.

Если имеется возможность, то для опор стоит использовать заборные столбы. Если на створку будет установлена автоматика, следует предусмотреть место под аппаратуру и электрический кабель.

Совет! Вынимать грунт из ямы под фундамент необходимо минимум на 2 метра в глубину. Это позволит залить основание ниже отметки промерзания почвы.

Закладной элемент создается из арматуры и швеллера, которые привариваются друг к другу. При этом важно соблюсти размеры элементов. При укладке закладного элемента он монтируется арматурой вниз. Затем яму заливают бетоном.

Необходимо, чтобы швеллер находился в строго горизонтальном положении. Контролировать этот параметр можно при помощи строительного уровня. После заливки бетона ему нужно дать полностью застыть. Только после этого можно осуществлять монтаж. Бетонный раствор обычно застывает в течение недели. Время затвердевания зависит от погоды. Схема основания показана на рисунке.

Основание можно выполнить и другими способами:

Монолитный фундамент – в грунт необходимо вкопать 2 армированных столба, которые соединены между собой швеллером. Этот вариант самый экономный. При этом не потребуется тратить много бетонной смеси. При выкапывании ямы используется лопата или специальная техника. Отверстия для столбов должны иметь глубину 2 м.
Свайное основание. Чтобы провести его монтаж, понадобится выполнить определенные земельные работы, а также забетонировать основание. Свайные элементы вкручиваются в грунт. Для увеличения их срока службы стоит покрывать их эпоксидной смолой.

Такие варианты фундамента представляют собой хорошую альтернативу стандартному основанию.

Установка ворот

При установке ворот на дачу важно выполнить разметку. Для этой цели необходимо натянуть шнурок, который будет обозначать траекторию движения створки. После этого осуществляется фиксация регулировочных площадок.

Как только площадки будут установлены, необходимо определиться с положением опор. Для этой цели стоит отступить от проема вдоль закладного на 15 см. Когда все расчеты будут проведены, можно начинать монтаж створок. При помощи сварки необходимо приварить площадки тележек, благодаря которым осуществляется их регулировка. После этого в проем вкатывают створку.

Затем выполняются такие действия:

полотно снимают с роликовых тележек;
тележки убираются с площадок;
площадки соединяются с закладным;
на площадки устанавливают тележки;
на тележки монтируется створка;
ворота закрывают;
выполняется настройка и доводка створки.

Чтобы тележки внутри несущей балки крепились правильно, следует ослабить верхние гайки их креплений к площадкам. Также понадобится несколько раз открыть, а затем закрыто ворота. При свободном движении створки гайки можно закручивать обратно. Если ворота ходят достаточно туго, придется поправлять перекосы тележек.

Как только регулировка будет завершена, можно устанавливать концевой ролик, который будет заходить в нижний ловитель. Его крепят внутри несущей балки. Выполняется соединение при помощи сварки или на болты. Однако в первом случае крепление будет более надежным.

Совет! Чтобы зимой внутрь профиля не попадал снег, стоит приварить заглушку с внутренней стороны ворот.

Иногда на каркас створки монтируют профилированные листы. Такой вариант обшивки является наиболее практичным и долговечным. Также на рынке представлен большой ассортимент подобных изделий. Можно выполнить ворота по собственным эскизам.

Одним из важных элементов конструкции, позволяющим продлить срок службы ворот, является нижний уловитель. В него заходит нижний концевой ролик, когда ворота закрываются. Именно поэтому деталь монтируют при закрытой створке. Стоит выполнить его монтаж таким образом, чтобы опорная площадка нижнего ловителя располагалась выше уровня концевого ролика. Это позволит ролику заезжать в ловитель, поднимая створку на 1 см.

Окрашивание створки

Ворота можно окрашивать как до установки, так и в подвешенном состоянии. При этом важно учитывать, что краска должна хорошо переносить воздействие различных погодных явлений и сильные перепады температуры. Чтобы она держалась намного дольше, стоит очистить ее от различных загрязнений, а затем обезжирить при помощи ацетона.

Как только элементы ворот будут зачищены, их необходимо прогрунтовать. Это можно сделать при помощи валика. Следом за грунтовкой на ворота наносят краску. Как только она высохнет, окрашивание повторяют. Разные типы краски высыхают с разной продолжительностью. Благодаря окрашиванию ворот они будут надежно защищены от коррозийных процессов. Также это позволит преобразить конструкцию внешне.

Монтаж автоматики

Чтобы установить автоматику, понадобится приобрести специальное оборудование. Автоматика выбирается, прежде всего, в соответствии с характеристиками створки. Также особое внимание уделяется таким параметрам:

Материал шестерней редуктора. Лучше выбирать металлические изделия.
Запас мощности мотора. Двигатель нагружается больше во время сильных морозов.
Тип выключателя. Если ворота будут эксплуатироваться в регионе с суровыми климатом, стоит обратить внимание на магнитный концевой выключатель.

Одним из главных показателей, которые стоит учесть при выборе автоматики, является масса створки. При массе меньше 500 кг лучше выбрать привод для облегченных ворот.

Также обращается внимание и на марку производителя:

«Came» – производитель из Франции, который выпускает автоматику, больше подходящую для теплых регионов.
«Faac» – изделия итальянского производителя служит достаточно долго. Шестерни редуктора выполняются из латуни и стали.
«Nice»– такая автоматика выпускается для облегченных ворот. Такие системы стоят относительно дешево, а также отличаются большой надежностью и долговечностью. Если превысить допустимый вес створки, шестерни могут прийти в негодность – они выполняются из пластика.

Совет! При выборе автоматики стоит рассчитывать на самые суровые условия работы устройства, возможные в данном регионе.

Осуществить монтаж автоматики на откатные ворота достаточно просто, ведь к ней прилагается подробная инструкция.

Преимущества и недостатки

Преимущества откатных ворот очевидны. Подобные конструкции отличаются такими плюсами:

высокий уровень безопасности;
большая прочность;
отсутствие необходимости постоянно расчищать снег перед воротами зимой.

В качестве материалов изготовления используются металлические трубы, дерево, профнастил. При использовании последнего можно соорудить откатные ворота со средней балкой. Они меньше подвержены перекосам.

Откатные ворота также имеют и несколько негативных сторон:

отсутствие калитки в полотне ворот;
необходимость освобождения нескольких метров вдоль забора;
сложность в подборе направляющих решеток.

Другие преимущества и недостатки откатных ворот не столь значительны. Одно остается ясным – откатные ворота не требуют много места для открытия, они прочны и практичны.

Заключение

Как видно, изготовить и установить откатные ворота можно своими руками. Процедура не отличается большой сложностью. Достаточно выбрать необходимые материалы и сделать правильный расчет размеров ворот. Только при правильном выполнении всех действий можно соорудить надежные и долговечные конструкции.

bouw.ru

Балка для откатных ворот своими руками: чертежи, фото, видео

У домовладельца, при строительстве собственного дома возникает масса проблем. То дренаж участка устроить, то септик выбрать. Опять же, чем крышу крыть лучше? И вот, когда уже казалось, все строительные вопросы решены, а счастливый и почти потерявший человеческое обличие от общения с многочисленными фирмами и мастерами всех мастей, владелец коттеджа готов осознать себя полноценным хозяином загородного поместья, оказывается, что остались еще неохваченные хозяйским вниманием въездные ворота.

Комплектующие

Советы домовладельцу

Наиболее часто встречающаяся конструкция – это распашные ворота. Делаются просто, из фурнитуры потребуются лишь воротные петли, которые продаются практически, в любой скобяной лавке. Однако настоящие, продвинутые домовладельцы предпочитают откатные ворота. Даже не смотря на их значительную стоимость.

С чем связан такой выбор в пользу откатных конструкций?

Во-первых – это солидно;
Во-вторых – устройство откатной системы потребует только место вдоль забора, куда отъедет створка при открывании, в отличие от распашных, возле которых образуется довольно значительное «мертвое» пространство: ни цветочков посадить, ни скульптуру какую ландшафтную поставить;

В-третьих, это место перед воротами нужно зимой содержать в чистоте – постоянно чистить от снега, иначе створки могут не открыться, завязнув в сугробе. А кому захочется, приехав в загородный дом после хорошего, недельного снегопада, оставить все семейство, включая любимую тещу, в машине и заняться отбрасыванием снежных торосов от ворот?

Поэтому, откатные ворота рулят. Даже несмотря на цену. Поэтому вполне понятно желание домовладельца эту конструкцию иметь, но потратить на нее поменьше, может быть, попытавшись сделать ее своими руками. Но об этом поговорим ниже.

Какие конструкции откатных ворот лучше?

Откатные ворота бывают нескольких типов, отличающихся устройством, надежностью и конечно, стоимостью.

Подвесная конструкция. В ней створка подвешена на роликах-подвесах на балке, по которой и передвигается. Как двери шкафа-купе. Это наиболее дешевая и надежная конструкция. Но с большим расходом материала. Еще одна особенность – расположение балки над проемом: большие, высокие машины могут не проехать. Хотя, существуют варианты с разборной балкой – после открывания можно снять перемычку, чтобы машина смогла въехать. Как выглядит такая конструкция – показано на фото.

Откатные по нижнему рельсу. Створка ездит по рельсу, смонтированному в грунте под проемом. На одном из столбов устанавливается дополнительный направляющий ролик. Система изящная – никаких дополнительных конструкций. Но, видимо, не для нашего климата: в рельс забивается грязь, листья и снег.
Консольные. Эта конструкция решает проблемы обеих вышеописанных: нет рельса, подверженного засорению, и нет перемычки сверху. Но, именно поэтому, она и самая дорогостоящая. Консольные откатные ворота бывают трех типов: с верхней балкой, с нижней и со средней. Движение створки на консоли осуществляется по роликовым блокам, установленным рядом с воротами. Принцип работы такой системы понятен по фото

На движение створки не влияют снежные заносы, механизм качения имеет малое трение – створку может сдвинуть даже ребенок. Прочность устройства позволяет делать тяжелые конструкции, ворота выдерживают большую ветровую нагрузку. К тому же, на ворота с консольной балкой проще всего установить систему безопасности и автоматику.

Единственным минусом такой конструкции, помимо большой стоимости, является удлиненное пространство для отката: на саму створку и консоль. Чтобы выдержать большую массу створки, консольная балка имеет довольно значительные размеры – как правило, в полтора раза больше, чем сама створка, около 7 метров. Такая конструкция не позволяет использовать консольные системы открывания, если на участке в месте забора есть неровности рельефа.

Частично эту проблему можно решить, если использовать систему с верхней балкой. Но повышенная нагрузка в этом случае требует создания более мощных опор для консоли, что удорожает проект. Откатную систему с верхней балкой можно установить, если рядом есть строение, стену которого можно использовать для монтажа.

Откатные ворота со средней балкой являются компромиссным решением: для них потребуется более мощный фундамент, чем для конструкций с нижней, но не такой, как для системы с верхней консолью. Поднятая балка позволяет обойти незначительные неровности почвы. К тому же, механизм со средней балкой защищен от воздействия грязи и снега. Но по какой-то причине конструкции со средней балкой не пользуются популярностью у производителей ворот, поэтому и чертежи откатных ворот со средней балкой в интернете найти сложно – чаще всего предлагаются консольные системы с механизмом, расположенном внизу.

Откатные ворота своими руками

Откатные консольные ворота – довольно сложная конструкция. От соблюдения всех тонкостей в изготовлении, а главное, в монтаже, зависит, насколько она будет надежно и долговременно функционировать. Поэтому, стоит придирчиво и трезво оценить собственные возможности, прежде чем приступать к изготовлению конструкции своими руками.

Балка откатных ворот своими руками – не лучшее решение. Она имеет особый профиль, соответствующий роликовым системам. Поэтому, ее лучше прибрести готовой, вместе со всей остальной фурнитурой. Наиболее популярные бренды, производящие комплектующие для ворот, в том числе, и откатных – Дорхан и Алютех. Алютех – ведущий производитель комплектующих для воротных систем в восточной Европе. Компания Дорхан имеет производства в России, Китае и Чехословакии.

Каркас ворот можно собрать самостоятельно, обладая навыками обработки металла и сварочным аппаратом. Чертежи откатных ворот со средней балкой, нижней или верхней, можно посмотреть в альбомах производителей ворот. Основываясь на чертеже, показанном на фото, можно спроектировать конструкцию относительно конкретных размеров.

Этапы работ по изготовлению ворот своими руками можно посмотреть на видео.

vorota.dvernoigid.ru

Консольные ворота на загородном участке: преимущества и виды (20 фото)

Ищем авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в дизайне интерьеров.
Обращаться на почту [email protected].

08.10.2017

Консольные откатные ворота максимально удобны и универсальны, именно потому настолько востребованы. У них множество достоинств, которые выгодно отличают их од других видов ворот. Например, они не занимают много места в отличие от распашных. Особая конструкция делает их настоящей находкой для тех, кто стремится к сочетанию безопасности, качества, экономии места и удобства.

Конструкция

Раздвижные консольные ворота имеют особенное строение. В них нет поддерживающих и крепежных элементов, что является основной особенностью. Таким образом, их схема такова, что все механические детали расположены вне проема.

Состоят они из следующих элементов:

Фундамент: основа воротной конструкции с консолью, для сдвижных ворот нет необходимости делать его массивным.
Роликовые опоры: консольные блоки, которые монтируют прямо в фундамент. Представляют из себя основание, состоящее из качающейся платформы с восемью роликами, расположенными парами. При этом средние находятся на уровень выше, чем крайние. Конструкция сделана подобным образом, чтобы была возможность жесткой фиксации рельса в блоке, когда ворота будут через них проходит. Врата движутся по этим блокам.
Несущая балка: по ней движутся роликовые блоки, она также служит опорой для самих ворот.

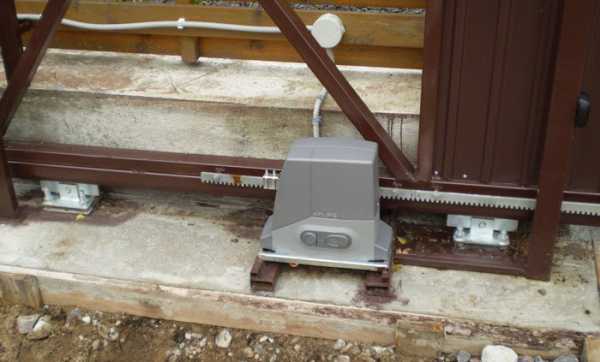

Электропривод: обеспечивает передачу усилия на зубчатую рейку. Если вы решили соорудить откатные ворота консольного типа самостоятельно, у вас не возникнет затруднений с его созданием. Все, что нужно предусмотреть – это заранее сделать небольшие углубления, которые обеспечат нужную жесткость и прочность.
Направляющая скоба: необходима для удерживания ворот в вертикальном положении, для избежания их раскачивания. Это основание из металла с двумя парами регулируемых роликов. Прикрепляется к верхней части столбов. Верхняя часть полотна ворот двигается между этими роликами, которые специальным образом отрегулированы для их вертикального удержания и предотвращения боковых колебаний.
Столбы: необходимы для укрепления поддерживающей скобы, устанавливаются на фундаменте, служат ребрами жесткости.
Направляющий рельс: сделан из стали, расположен и закреплен снизу на всю длину рамы. Опирается на консольные блоки, его форма позволяет удерживать ворота в заданном положении. Имеет ограниченную длину, равную 6 метрам. Если сама рама превышает эти цифры и рельсы нужны большего размера, тогда они стыкуются между собой.
Концевой ролик: находится на направляющем рельсе спереди. Нужен для обеспечения плавного заезда ворот в улавливатель. Даже если при движении ворота будут слегка покачиваться, благодаря ему они все равно плавно встанут на место.
Улавливатель: элемент консольных врат, который устанавливается на держателе рядом со столбом на части, противоположной приводу. Он обуславливает надежное крепление полотна, а при закрытых воротах берет на себя часть нагрузки.

Консольные ворота со средней балкой обладают одной неоспоримо положительной особенностью: как бы близко ни стояли к ним различные предметы, будь то автомобиль или что-то другое, риск их повреждения при закрытии-открытии исключен.

Типы управления

Ворота могут управляться вручную или автоматически. Ручной способ предполагает закрепленную на стойке рамы ручку, при вращении которой можно открывать и закрывать ворота. Если вы решили установить ручной механизм управления, тогда стоит сделать замок: обычный или специально для откатных ворот. Чаще всегда такой способ выбирают, когда монтируют калитку, вход в частный дом, дачу.

Автоматический тип управления работает на электрическом приводе. Достаточно просто нажать на кнопку, чтобы открыть или закрыть ворота дистанционно. Если нет напряжения в электросети, привод оснащен системой разблокировки, благодаря чему ворота не заклинит.

Из чего делают?

Как правило, рама изготавливается из стальной профильной трубы, которая впоследствии окрашивается в любой желаемый оттенок, а вот обшивка самих ворот может быть выполнена из различных материалов:

Профнастил: лист с нанесенным полимерным покрытием, считается наиболее популярным материалом для обшивки ворот. Изготовлен из оцинкованной холоднокатной стали, обработанной специальным фосфатным слоем для защиты от коррозии. На наружной стороне – полимерное покрытие, на обратной – защитный лак. Отличается устойчивостью к повреждениям механического характера при монтаже и использовании, стоек к атмосферному воздействию. Кроме того, финансово приемлемый вариант, доступный практически в любой цветовой гамме.
Сэндвич-панель: многослойный стальной материал с покрытием из полиэфира, между листами – пенополиуретан. На внешней стороне может быть рельефный узор, выпускаются в белом или коричнево-белом цвете.
Дерево: несмотря на внешнюю красоту и эффектность, древесине необходима дополнительная обработка для того, чтобы продлить срок ее эксплуатации, ведь на нее будут воздействовать прямые солнечные лучи, перепады температур и прочие атмосферные явления, что негативно скажется на качестве и состоянии: дерево будет усыхать, трескаться и так далее. Для этого его покрывают атмосферозащитным и тонирующим составом, что улучшает внешние качества и эксплуатационные свойства.

Материал выбирается в зависимости от финансовых возможностей и, конечно же, пожеланий к внешнему виду ворот.

Виды

Откатные ворота делятся на три типа:

подвесные;
откатные по рельсу;
консольные.

Первые ранее устанавливались на предприятиях, но в последнее время даже там они стали редким явлением. Вызвано это двумя причинами: дороговизна и ограничение въезда по высоте. Среди плюсов – высокий уровень надежности самой конструкции.

Второй тип ворот имеет наиболее простую конструкцию, но из-за особенностей климата для большинства российских регионов они не столь популярны, так как в связи с перепадами температур, наледью и прочими ситуациями их открытие и закрытие может быть если не невозможно, то сильно осложнено.

А вот консольная система из всех видов считается наиболее удачными и простыми. Конструкция у них самая сложная из всех, но очень надежная. Условие для их установки – наличие места вдоль забора, чтобы воротам было, куда отъезжать при открытии. Если для первых двух типов ворот достаточно длины, которая равна полотну, то для расчета консольных эту цифру следует увеличить в полтора-два раза.

Достоинства и недостатки

Консольные откатные или сдвижные ворота – это своего рода визитная карточка владельца, ведь они — первое, что видят люди, приезжая в гости или проходя мимо, это первый декоративный элемент вашей территории. Конечно, лучше всего, если они будут оборудованы автоматикой, тогда пользоваться ими можно на расстоянии: открывать не выходя из машины и так далее. Рассмотрим основные преимущества консольных откатных ворот:

возможность использования свободного пространства без необходимости обустройства прилегающей территории благодаря удобной конструкции;
невозможность повреждения близкостоящих к воротам предметов в силу особенностей их функционирования;
отсутствие необходимости в расчистке как самих ворот, так и площадки вокруг них от снега: он не будет препятствовать их работе, что очень эффективно даже в самую снежную зиму;
высокое качество, обусловленное оригинальными комплектующими на выбор из Европы или России;
точность расчета, позволяющая гарантировать эффективность и надежность;
длительный срок эксплуатации: в среднем он равен 10-15 годам при использовании в стандартном режиме;
отличные внешние, эстетические свойства благодаря выбору материалов для обшивки;
прочность и износостойкость, устойчивость к коррозии и погодным катаклизмам;
компактность, так как не требуют дополнительного пространства для открытия створок;
неприхотливость в уходе и обслуживании;
возможность установить в любом месте;
использование даже при сильных порывах ветра;
универсальность размеров, дающая возможность подобрать максимально подходящий вариант;
возможность открыть даже при отключении электроэнергии вручную.

Как бы то ни было, есть у них и недостатки:

самый главный – необходимость в достаточном пространстве для отката ворот. Если у вас не хватает места или короткий забор, тогда установить такие будет проблематично или вовсе невозможно;
необходимость в периодической очистке роликовых опор.

Согласитесь, эти минусы на фоне всех достоинств консольных откатных ворот теряются. Устанавливать их можно где угодно: в качестве защиты и входа на территорию вашего дома, стоянки для автомобилей, въезда на производство и так далее.

Делаем сами

Если вы в силу каких-либо обстоятельств не можете приобрести такие конструкции, тогда вам пригодится информация ниже о том, как сделать откатные ворота своими руками. Прежде всего, следует определиться с местом для установки. Его выбор является частью подг

roomplan.ru

Откатные ворота своими руками: чертежи, фото и видео

Если вы решили сделать откатные ворота своими руками — приведенные здесь чертежи, фото и видео помогут правильно рассчитать конструкцию сдвижных (откатных) ворот. А схема и инструкции помогут избежать распространенных ошибок при монтаже и установке откатных ворот.

Благодаря появлению в продаже специальных комплектов фурнитуры, в последнее время при строительстве домов и коттеджей, промышленных территорий и складов повсеместно устанавливают откатные ворота вместо традиционных — распашных. Монтаж комплектующих для ворот, расходы на материалы не сильно отличаются от других типов ворот, но при этом мы получаем неоспоримые плюсы от установки откатных ворот: легкость и простота эксплуатации, возможность автоматизации, в открытом положении не занимают место впереди и по сторонам проезда ну и наконец — просто элегантный вид самих ворот.

На сегодня самая распространенная конструкция откатных ворот из профнастила — со средней или нижней балкой. Эта схема предусматривает крепление каркаса полотна ворот к направляющей балке (рельсу), которая в свою очередь, движется по роликам, надежно закрепленных на фундаменте. Делать конструкцию ворот со средней направляющей балкой считается оправданным решением только в районах с большим количеством выпадаемого зимой снега или с вероятностью подтопления. Такое устройство механизма откатных ворот позволяет полотну легко сдвигаться в сторону при установке привода (автоматики). При этом сами откатные ворота «висят» над проездом, что обеспечивает, например зимой легкую уборку снега. Но, чаще всего по эстетическим соображениям, направляющую балку делают внизу откатных ворот — такая схема конструкции намного проще в самостоятельном монтаже и установке. Приведенные ниже чертежи и фото откатных ворот показывают именно этот вариант установки своими руками. Неважно какую схему установки вы выберете, заполнение проема (каркаса) откатных ворот может быть — из профнастила, дерева или кованного металла, все на вкус хозяина и гармоничное сочетание с материалами забора или дома.

Узнать цены на фурнитуру для откатных ворот

Делаем ворота своими руками — схема конструкции полотна

Общая схема чертеж откатных ворот — с нижней направляющей балкой

Делаем раму ворот своими руками: для наружного каркаса используем профильную металлическую трубу 60х30 или 60х40 мм, для внутренних перемычек — труба 40х20 мм. Размеры на схеме чертеже откатных ворот указаны для конструкции с шириной проезда 4 метра, при этом используется направляющая балка длиной 6 м из комплекта фурнитуры.

Для того, чтобы конструкция ворот сохраняла устойчивость и жесткость во время сильного ветра ее створка должна быть достаточно жесткой, способной противостоять сильным ветровым нагрузкам. Также свариваем раму откатных ворот своими руками: Фото 1 (конструкция с нижней направляющей балкой)

Металл для створки откатных ворот лучше приобретать новый и качественный, без признаков коррозии. Общее необходимое количество металла и арматуры можно рассчитать по приведенным здесь чертежам и схемам откатных ворот — мы предлагаем вам оптимальный, на наш взгляд, вариант с технической и финансовой точек зрения.

В дальнейшем после установки на место, зашиваем раму откатных ворот профнастилом Фото 2

Конструкция откатных ворот с деревянными рейками Фото 3

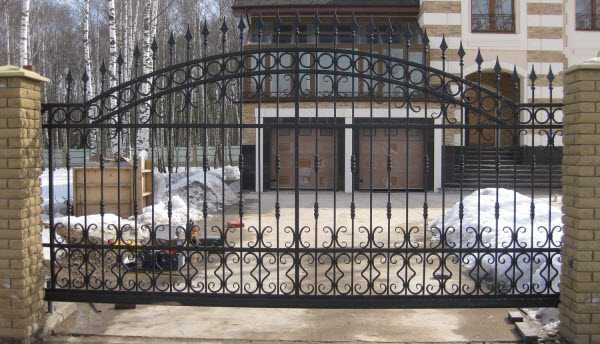

или с кованными элементами Фото 4

Фундамент откатных ворот — фото и чертежи

Фундамент предназначен для закрепления конструктивных элементов – роликов, которые служат для удержания направляющей балки откатных ворот. Обычно, это армированный блок из бетона, находящийся в грунте и имеющий прямоугольную форму. Устанавливать фундамент своими руками для откатных ворот следует с внутренней стороны ограждения, сбоку от проездной линии и рядом с одним из опорных столбов. В том случае если ворота будут открываться вправо, то и фундамент будет располагаться с правой стороны от линии проезда. При проектировании конструкции фундамента следует соблюдать определенные размеры. Так, длина фундамента должна быть не меньше, чем половина ширины проема для ворот. Ширина порядка 50-60 см, а глубина не менее, чем глубина промерзания грунта в вашей местности. Данные размеры позволяют исключить вероятность перекоса фундамента и не нарушить эксплуатацию ворот. Соблюдая эти размеры, ваш фундамент, сделанный своими руками, а также сами откатные ворота прослужат не один десяток лет.

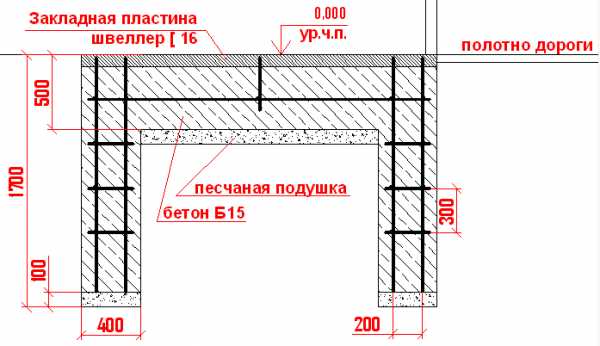

Общая схема чертеж фундамента для откатных ворот своими руками

Схема армирования бетонного фундамента

Фото изготовления фундамента откатных ворот

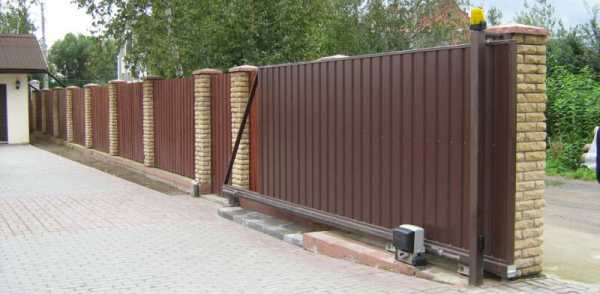

Фото откатных ворот сделанное своими руками — завершенная конструкция после установки и монтажа автоматики

После завершения бетонирования фундамента и наборе крепости не менее 50%, приступаем непосредственно к монтажу комплектующих (фурнитуры) откатных ворот.
1. Привариваем ролики к залитому в фундамент швеллеру. Горизонтальная ось между роликами должна быть строго параллельна оси между опорными столбами по краям проезда.
2. Привариваем к закладным опорных столбов верхний и нижний улавливатели створки ворот, удерживающие ролики.
3. Устанавливаем и фиксируем сваренную раму откатных ворот вместе с направляющей балкой на опорные ролики.

Схема установки комплектующих (фурнитуры) откатных ворот

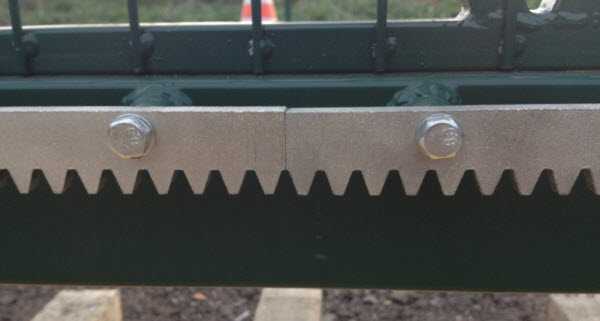

4. Монтируем зубчатую рейку сбоку рамы (при установке автоматики и привода для ворот). Рейка приобретается вместе с электроприводом для откатных ворот и продается погонными метрами. При установке зубчатой рейки своими руками на откатные ворота — следует выбирать длину равной ширине проезда.

5. На данном этапе красим установленную раму вместе с направляющей балкой и зашиваем проем откатных ворот профнастилом, деревом или кованными элементами.

Установка автоматики и привода на откатные ворота своими руками

На этапе установки опорных столбов и фундамента делаем монтаж электропроводки для автоматики откатных ворот по схеме. В большинстве случаев, установка фотоэлементов, сигнальных ламп и концевых выключателей не требуется — в современных моделях электроприводов для откатных ворот требуемые функции находятся внутри привода.

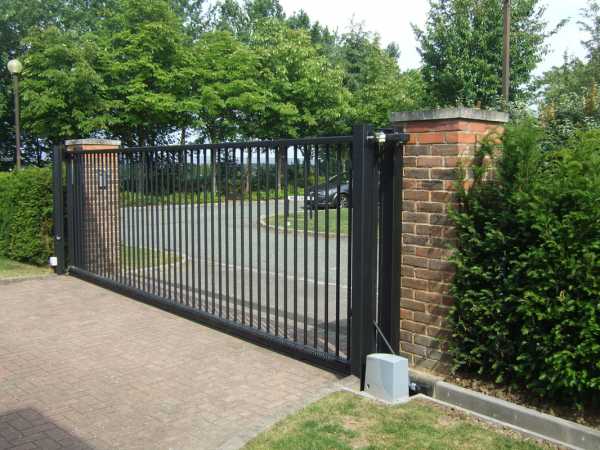

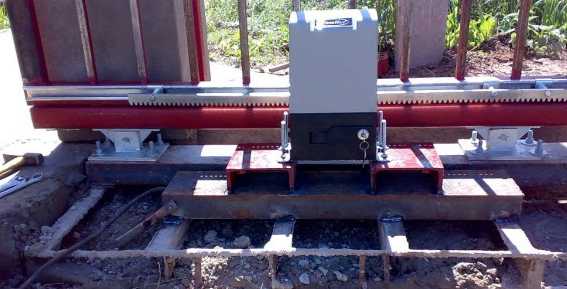

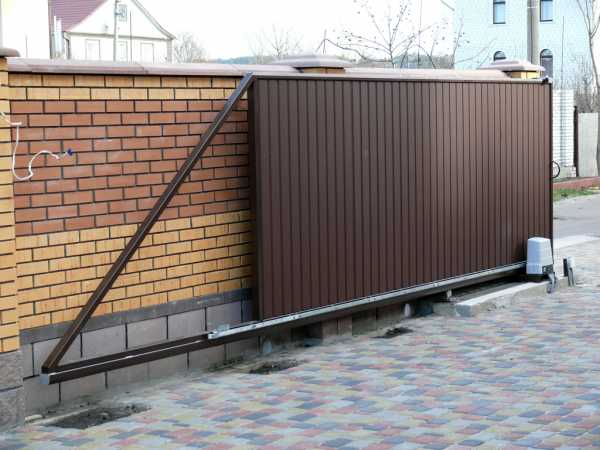

Установленный электропривод откатных ворот Фото 9

Установленный электропривод откатных ворот Фото 10

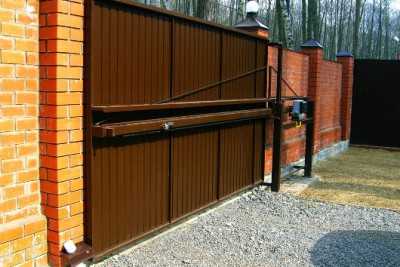

Самостоятельно установленные своими руками откатные ворота Фото 11

Самостоятельно установленные своими руками откатные ворота Фото 12

Узнать цены на фурнитуру для откатных ворот

rosproizvoditel.ru

Самодельные откатные ворота со средней балкой — поэтапная инструкция

В процессе работы над откатными воротами потребуется наличие инструмента в виде:

сварочного аппарата с электродами;
швеллерной конструкции;
дополнительных фурнитурных элементов, указанных в чертежах;
стальных труб с различными видами сечений, размер которых определяется индивидуально;
при необходимости, автоматического блока управления;
арматурных элементов;
бетонного раствора для фундамента;
болгарки;
профильных труб;
дополнительных элементов защиты;
обезжиривателя;
антикоррозийных составов для металла;
материала для обшивки.
Кроме того, потребуется наличие несущих элементов в виде опорных частей, высокомощных подшипников, 3-4 стоек.

Современные варианты организации ворот откатного типа подразумевают отсутствие верхней и нижней направляющей. Откатные ворота со средней балкой не имеют ограничений по высоте автомобильного средства, которое будет через них проезжать. Для раздвижения створок используется профильная балка консольного типа. Направляющие при этом, двигаются по тележкам роликового типа. Для фиксации блока, которые сдвигает ворота, используется ранее предусмотренный фундамент из бетона.

Откатные ворота консольного типа отличаются самым продолжительным сроком эксплуатации. Так как у этих ворот ролики находятся непосредственно внутри консольных направляющих. Таким образом, удается минимизировать их контакт с внешними раздражителями. С помощью этих роликов выполняется как откат секционных составляющих, так и равномерное распределение нагрузки от ворот.

От величины роликового блока зависит величина консольной направляющей и мощность электроприводного механизма. Учтите, что автоматические составляющие подбираются в соотношении с мощностью ворот и с небольшим запасом. Для покупки блока управления воротами обратитесь на строительный рынок или в специализированные магазины.

Откатные ворота своими руками изготовить очень сложно. Прежде всего, необходимо иметь навыки работы со сварочным аппаратом. Далее следует определиться с размерами ворот, способом их открывания, необходимостью или отсутствием автоматического механизма и т.д.

Размер ворот определяется индивидуально и зависит от размеров транспортного средства, которое будет чрез них проезжать. Оптимальное значение ширины проема для организации ворот составляет 500 см. Для более подробного определения размера, сначала установите колышки, которые будут импровизировать ворота по ширине и попробуйте заехать во двор на автомобиле. Интервал, который используется в качестве отката должен быть больше ширины ворот в полтора раза.

На начальном этапе ворот изготовления следует установить опоры, которые будут принимать на себя всю нагрузку от веса конструкции. В качестве опорных столбов используют деревянные, металлические, бетонные столбы. В данном вопросе следует исходить из индивидуальных особенностей ворот, материала для их обшивки и т.д. В любом случае, деревянные опоры нуждаются в дополнительной гидроизоляции и защите. Они отличаются самым непродолжительным сроком эксплуатации, быстро поддаются гниению и разрушаются. Бетонные столбы — отлично противостоят коррозии, влаге, температурным колебаниям. Кроме того, они с легкостью выдерживают все возложенные нагрузки.

Однако, для их изготовления необходимо использовать большое количество времени и денежных вложений. Оптимальный вариант — столбы из металла. При правильной антикоррозийной обработке, они прослужат больше всех вышеперечисленных вариантов. Глубина заложения опорного столба должна составлять треть от его длины. После подготовки опорного столба он устанавливается во внутрь ранее обустроенной ямы. На дне которой рекомендуется обустроить песчаную и щебневую подушку. Таким образом, удастся предотвратить пучение почвы и дальнейший перекос конструкции. Заливка опорного столба выполняется бетонным раствором. Дальнейшие работы рекомендуется проводить только спустя неделю после заливки.

Откатная конструкция нуждается в дополнительном изготовлении фундамента. Для этого потребуется наличие стального швеллера, ширина которого варьируется в пределах 150-210 мм. Сечение швеллера составляет 10-15 мм. Арматуру необходимо разрезать на небольшие куски и уложить на швеллерные полки. Далее обустраивается элемент в виде котлована. Его длина должна занимать половину проема, а ширина составляет около полуметра. Верхняя часть швеллера располагается на таком же уровне, как и заезд. Таким образом, удастся получить идеально ровное основание для монтажа подшипников.

Конструкция откатных ворот со средней балкой определяется индивидуально в чертежах. Пока выполняется застывание бетона, изготавливаются несущие конструкции. Для этих целей используется профильная труба. Изначально, необходимо удалить окалину с трубы с помощью болгарки.

В процессе работы особое внимание уделите правилам безопасности. Процесс очистки труб выполняется в защитной маске и перчатках. Далее трубы нужно обезжирить с помощью спирта или бензина. Далее, используя пульверизатор, обработайте поверхность труб антикоррозийной пропиткой. Таким образом, удастся защитить металл от влаги и продлить срок его эксплуатации минимум в два раза.

Более широкие трубы используются для изготовления внешнего каркаса, а более узкие — для внутреннего. Таким образом, удастся добиться максимальной устойчивости ворот перед механическими воздействиями. Профильные трубы соединяются между собой сварочным аппаратом с интервалом в 300 мм. Получившаяся конструкция дополнительно соединяется с откатными направляющими. Приваривание всех деталей выполняется с соблюдением шахматного порядка, таким образом, удается избежать деформации полотна.

На швеллерной части откатных ворот со средней балкой, выставляется роликовый блок с максимальным сдвигом. В соотношении с уровнем выставляется полотно, соединенное со швеллером с помощью сварки. Внутренняя часть ворот дополнительно оснащается блоками управления. Таким образом, выполняется самостоятельное изготовления ворот откатного типа.

Дополнительно на них устанавливается ручной или автоматический привод. Более удобный в эксплуатации электрический привод. Он позволяет снизить время на открывание и закрывание ворот.

montazhnik02.ru

Откатные ворота со средней балкой

Ворота консольные уже давно привлекают своим превосходством над другими системами. Сравнивая характеристики, лучше них покажутся только откатные ворота со средней балкой.

Почему лучше?

Их несущая балка располагается не внизу основания, как делалось изначально, а посредине. Соответственно и привод и зубчатая рейка также подняты на соответствующий уровень. Сходу можно отметить такие положительные стороны:

Потомки откатных ворот

Ворота со средней балкой можно опустить ниже, чем стандартные, соответственно и зазор между асфальтом и воротами будет меньше.
Расположенные на высоте сдвижные элементы более защищены от воздействия снега, грязевых потоков, брызг. Не нужно будет откапывать автоматику из под снега или очищать от грязи саму несущую рейку после очередного ливня.

Надежность многого значит

Из отличий в монтаже будет только тот момент, что немного иначе будет устанавливаться фундамент. Позаботьтесь для этого подготовить опорные столбы для швеллера, которые достигают необходимого уровня в высоту, а фундамент их как минимум на 120 см уходит вглубь. В остальном система крепления и сборки подобна стандартным консольным воротам.

Внимание! Выбирая такой тип ворот, стоит отдать предпочтение более массивным, приемлемым для большей нагрузки направляющей и роликовым тележкам.

Конечно, это и на цене отразится, но качество стоит того.

Вконтакте

Facebook

Twitter

Google+

abgate.ru

РубрикаРазное
