Чертежи подъемных ворот для гаража своими руками – чертежи как сделать подъемные, видео, фото, схемы и эскизы конструкции

Порядок выполнения работ:

1. Монтаж коробки и верхних горизонтальных направляющих. Последние крепятся к потолку гаража.
2. По полученным размерам делают раму. Она не должна быть на 3-5 мм больше, чем размеры коробки. Для плотного примыкания можно в дальнейшем установить лист поверх конструкции.
3. Монтаж на раму нижних и верхних роликов.
4. Установка рамы на направляющие с предварительной фиксацией.
5. Проверка работоспособности ворот. Их нужно несколько раз открыть и закрыть.
6. Формирование полотна из листов стали.
7. Регулировка массы противовеса.

Только после этого можно приступать к грунтовке и покраске. Для безопасности в нижней части рекомендуется поставить замок.

В обзорном видеоматериале можно посмотреть пример изготовления подобной конструкции:

ismith.ru

Подъемные гаражные ворота своими руками: чертежи, фото и видео

Статья о том, как можно сделать самостоятельно гаражные ворота, которые не будут отличаться от тех, которые мы могли бы заказать. Крепкие и утепленные ворота станут витриной вашего гаража.

Доступный способ сделать самостоятельно гаражные ворота

Из этой статьи вы легко узнаете о некоторых секретах мастеров и узнаете, как наверняка смастерить ворота самим. Также для вас откроется тайна, что не требуется никакой особой подготовки, чтобы сделать такие ворота самому и справиться с этим и просто новичок. Сам сможет собрать, смонтировать ворота для собственного гаража. Вот только перед началом работ стоит определиться именно с типом необходимых ворот.

Виды гаражных ворот

Среди всего разнообразия имеющихся и существующих ворот можно сделать некоторые группировки:

1. Конструкции подъемно-поворотные

Визуально такие ворота представляют монолитную и цельную створку. Она поднимается вверх под потолок гаража и после этого становится строго параллельно поверхности пола. Это достаточно сложная конструкция для новичка, но сделать её реально, если иметь точный чертёж, плюс качественные шарнирные узлы и всегда делать только точную подгонку. Поэтому нет необходимости отказываться из-за сложности работ именно от этого вида ворот.

2. Конструкция названием подъемно-секционная

Составляют общее полотно отдельные его секции, они ориентированы всегда строго горизонтально. Открывание происходит при преломлении такой сложной конструкции и в итоге на выходе получается то, что вся эта сложная конструкция выезжает вверх и становится после параллельно поверхности потолка. Такие ворота проще просто купить у качественного производителя, поскольку у них достаточно сложная система и создавать их самому просто нереально. Если всё же заинтересовал вариант подъемные гаражные ворота своими руками чертежи фото и видео можно легко находить на сайтах и пробовать смастерить самостоятельно.

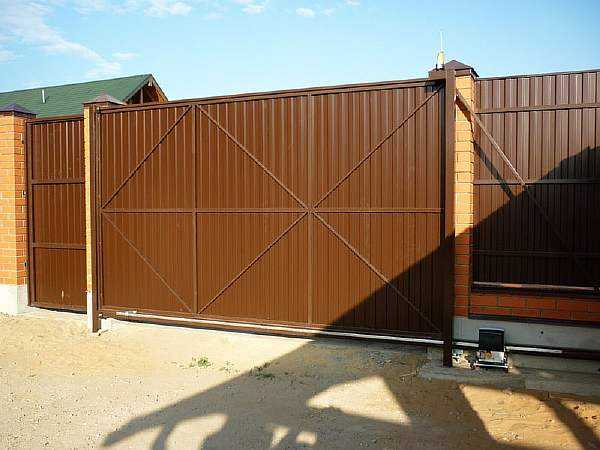

3. Ворота откатные

Такая конструкция больше напоминает конструкцию шкафа-купе и его дверного механизма. Поскольку створка отъезжать будет просто в сторону и будет параллельно стенам гаража. Вот только такая конструкции довольно редко бывает использована в частных гаражах. Такие виды ворот зачастую используются лишь в складах и авангардах. Делать такие ворота самостоятельно можно, но только есть некоторая тонкость, которая зачастую становится решающим моментом, по которым такие ворота редко кто устанавливает самостоятельно. Всё дело тут составляет именно герметичность конструкции, она в результате получается не настолько высокой и поэтому многие не рискуют создавать такие малогерметичные конструкции в своем собственном строении гаража.

4. Конструкции названием роллетные

Данная конструкция представляет больших размеров такие обычные рольставни. Эти ворота устанавливают только именно профессионалы и зачастую они делаются строго под заказ. Такая непростая конструкция всегда состоит из строго алюминиевых ламелей и над входом она собирается теперь в специальный такой вот короб.

5. Ворота распашные

Недорогой, но самый есть надежный вариант. Вот он представляет же собой данная конструкция рамы по всему периметру его входа и двух его створок. Створки данные базируются на петлях вам стандартного размера. Создать такие ворота можно самостоятельно. Среди всех ворот это наиболее простой и доступный вариант. Подтверждает это статистика в 70 процентов, оборудований от современных гаражей занимает именно этот вид гаражный ворот.

Тонкости сбора ворот и их монтажа

Посмотреть, как создавать гаражные ворота своими руками чертежи фото и видео. Какая из конструкций бы не подошла для именно вашего выбора, стоит знать, что существуют общие принципы и рекомендации для многих типов гаражных ворот.

Первое – это ширина

Правило по поводу рамы гласит примерно так: не меньше чем 30 см с каждой стороны от рамы до машины должна составить ширина. Сама же ширина рамы зачастую варьирует от 2,5 до 3 метров. По поводу того, каким должно быть максимальное значение такой рамы, то стоит отметить, что она не должна превышать 5 метров, каким бы вы не хотели делать широким заезд в собственный гараж не стоит преломлять такое простое правило. В противном случае конструкция просто не выдержит нагрузки, и создание ворот можно будет просто передать профессионалам в руки.

Второе – это высота

Размер высоты минимальной часто равен 2 метра. Вот когда гараж ещё находится на самой стадии строительства, то стоит немного увеличить размеры такого показателя, как высота. Лучше немного прибавить этот показатель, насколько это возможно и создать примерно около 2,20 метров. Наиболее оптимальным значением принято считать показатель высоты ворот в 2,5 метра. Запас на ворота никогда не лишний, поскольку сегодня вы можете ставить сюда низенькую машинку, а завтра ситуация измениться и придется загнать в гараж микроавтобус машина или внедорожник.

Третье – это внутреннее его пространство

Вот здесь действует какое правило: от рамы боковой также от ворот должно быть расстояние не менее, чем 80 см до перпендикулярной и смежной ей стены. Не стоит делать слишком малое пространство, пользоваться таким гаражом будет просто неудобно.

Материалы и инструменты

Предположим, что гараж уже практически готов и ему не хватает только ворот, которые мы попробуем создать самостоятельно. Гараж уже успешно сложен из материала кирпича или сложен из качественного материала шлакоблока и вот проем под ворота ещё ничем не будет усилен и ничем не будет оборудован.

Вот изначально какие инструменты необходимо подготовить:

• Сварочный аппарат. Это вещь, которая незаменима для любого частного дома, особенно, если это обычный вариант компактного сварочного аппарата. Стоимость такого удобного оборудования составляет приблизительно около 5 000 и выше;
• Болгарка. Обязательно вместе с дисками для резки по металлу необходимо также запастись ещё и металлическими корд-щетками;
• Перфоратор. Лучше иметь к нему внушительный набор буров;
• Молоток. Плюс, разумеется, для хозяина будет важно запастись ещё и кувалдой;
• Уровень. Лучше иметь несколько его вариантов. Это может быть жидкостный этот уровень и плюс уровень же столярный;
• Отвес, плюс отвертка, плюс рулетка, также керн, непременно плоскогубцы.

Нужные материалы в работе:

• уголок для рамы лучше использовать 100 мм, а вот несущий каркас желательно создать из именно стального этого уголка 50 мм;
• стальная эта полоса подходит для перемычек в несущих рамах, но можно создавать перемычки и при помощи пятидесятого уголка, а вот если это будет стальная полоса, то размер её 50*6 мм;
• арматурный вам прут понадобится с толщиной 10-14 мм и его нужно будет для дела сразу несколько метров;
• стальной лист применим для каркасной обшивки, здесь стоит уделить внимание именно холоднокатаному листу при его толщине не менее чем 3 мм;

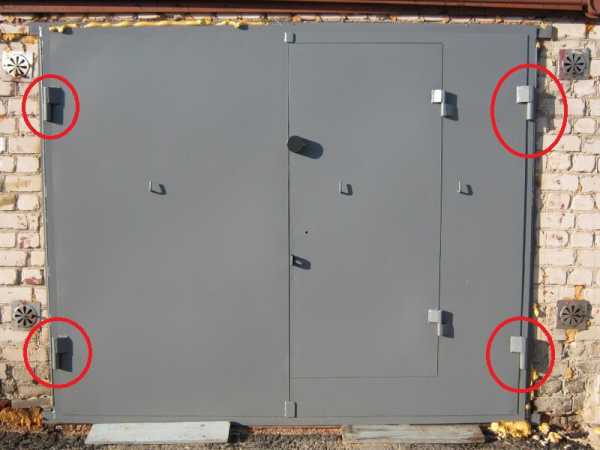

• навесы гаражные, если применять их для стандартного размера ворот с показателями 2,5 метров в ширину, то нужно будет приобрести 4 таких навеса 2*2, в случае, когда такой проем широкий следует применить около 6 навесов (3*2), только следует учитывать, что навесы эти использовать именно наружные.

Сборка следующей рамы под текущие ворота

Усиленный такой вот металлический каркас стоит собирать только из мощных таких непростых уголков.

Собирается боковая часть рамы, в основе её 100 мм уголок из стали. Сначала 2-е боковые эти вертикальные, отмерим их по нужной высоте и просто обрежем.

Ставим такой уголок

После уже будем приворачивать поперечины. Стоит следить за тем, чтобы рама была только цельной и для этого между уголками пристраиваем полосу. Её следует укреплять строго горизонтально и делать шаг в один метр. При отсутствии такой полосы легко можно заменять её на уголок меньшего размера, и для этого применим 50 мм.
Вбиваем фиксаторы. Это необходимо для дополнительного укрепления полотна.
Раму фиксируем. Для фиксации нужно плотно заполнить при помощи цементно-песчаного раствора отверстия и плотно подбить при помощи кувалды штыри арматуры. Только после того как вы уже забили штыри можно будет отмерить от текущего каркаса 50 мм и просто подрезать лишнее, и вот после штыри загнуть вверх и приварить их к каркасу намертво.

Отбиваем горизонталь

Можно смело перейти к секторам его верхним и нижним. После уголок вам строго горизонтально стоит расположить и применить уровни. В данном этапе стоит обратиться за помощью именно гидроуровня, поскольку неточности легко может дать столярный уровень.

Сварка каркаса

Подобно боковым секторам теперь можно смело закрепить нижний и верхние такие сектора. Заранее стоит приварить именно несущие уголки и только после пристраивать поперечины делать из показанных полос.

Финишная отделка

Когда проем не совсем создавался ровным можно заполнить после зазоры при помощи цементно-песчаного вида его раствора или лучше полностью вам заштукатурить все ровно с уголками.

Утепление и обшивка

Отмерим и после отрежем листы

Важно помнить, что нужно отмерить немного больше по бокам на 20 мм, сверху на 20 мм и снизу на 30 мм шире основного каркаса.

Важно, чтобы этот лист заходил на 10 мм на сам каркас и прикрывал полностью зазоры.

Делаем нахлест

Соединение это центральное нужно обязательно делать именно с нахлестом. Это возможно сделать, если на одной из текущих створок делать лист немного шире, и он так будет перекрывать текущий зазор и также заходить после на каркас примерно на 10 мм.

Так листы будут встречаться и не будет заметно никакого зазора.

Привариваем сам лист

Небольшие вырезы стоит сделать под сами крепления этих навесов. Лист вам ещё стоит приваривать точечным методом и приблизительным шагом размером в 50-70 мм.

Защита ворот от текущей коррозии

Для того чтобы надежно защитить ворота от текущей коррозии необходимо зачистить тщательно металл при помощи корд-щетки.

Окрашивание

Только после обезжиривания, в этом случае применяется ацетон, можно будет начинать покраску готовых ворот. Краску наносить тонкими ровными слоями и лучше использовать 2 слоя.

Утепление данных ворот при помощи пенопласта

Достаточно легко и просто можно утеплить ворота ещё при помощи материала под названием пенопласт с его толщиной приблизительно 50 мм. Просто создаем выкройки по нужным их размерам и приклеиваем между имеющимися ребрами жесткости. Приклеивать легко можно на монтажную специальную такую пену или для таких работ можно использовать клей строго специального назначения.

Эффект термоса

Если вы теперь и на пенопласт в дальнейшем укрепите ещё и фольгированный изолон, то получите вы после эффект термоса.

Вот так легко и просто даже новичок может самостоятельно создать ворота для своего собственного гаража. Сделать их не только прочными и ровными, но ещё и достаточно теплыми при помощи обшивки.

pochtidoma.ru

Самодельные подъемные ворота для гаража чертеж изготовления

Делаем своими руками подъёмные гаражные ворота

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

• Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
• Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
• Может использоваться любая внешняя отделка и декорирование.
• Полотно ворот можно дополнительно утеплять пенополистиролом.
• Есть возможность поставить оборудование для автоматического открытия.
• Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

• Установка возможна только в прямоугольные проёмы.
• Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
• При открытом положении ворот уменьшается высота проёма.
• Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
• Некоторая сложность монтажа.

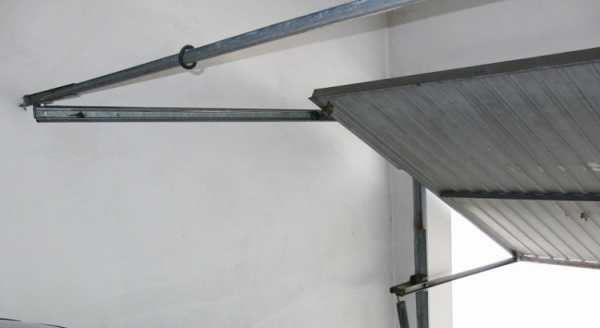

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

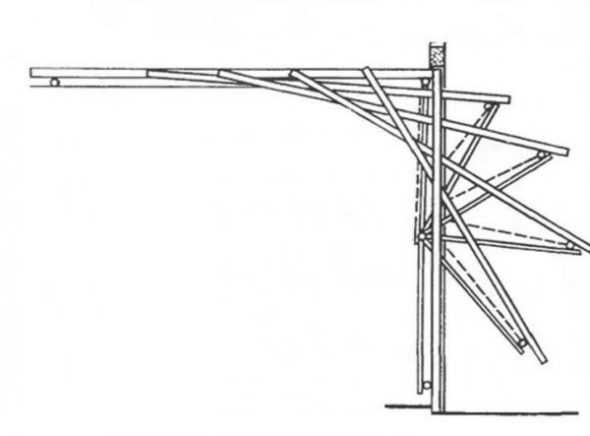

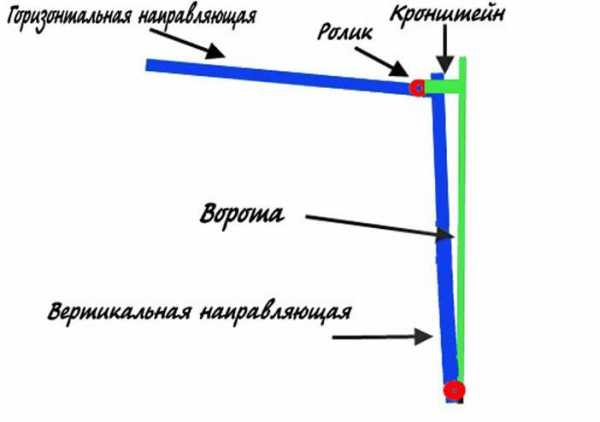

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.

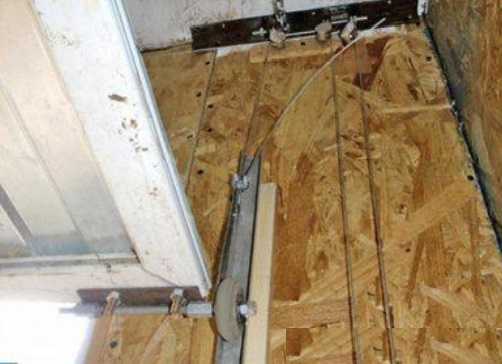

2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

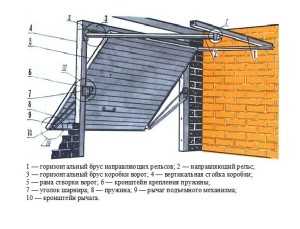

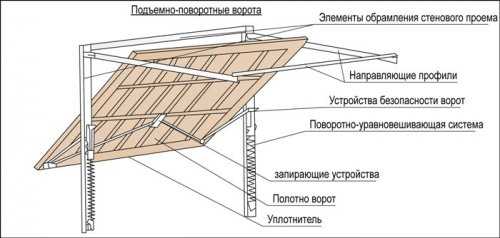

Схема подъёмных ворот

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж подъёмных ворот

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м 3 .

Инструменты

Для работы должны быть под рукой следующие инструменты:

• болгарка;
• сварочный аппарат;
• рулетка, карандаш;
• молоток;
• шуруповёрт, отвёртка;
• дрель, свёрла;
• набор гаечных ключей;
• уровень.

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

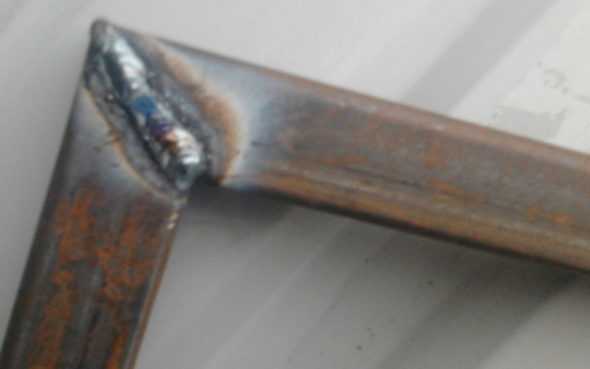

Сварка стыков элементов рамы

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Гаражные подъемные ворота своими руками фото, чертежи, и описание

В статье рассмотрим как сделать гаражные подъемные ворота своими руками, главный плюс таких ворот заключается в том что когда гараж открывается, происходит перемещение створки под потолок в гараже, а это гораздо удобнее чем в случае с распашными воротами.

Итак, вы решили обустроить в своем гараже подъемные ворота, причем сделать это своими силами. Самая простая конструкция подъёмных ворот – это та, которая устанавливалась на пенал-гаражи типа «ракушка». Однако, данные ворота обладают технологическим зазором от полотна ворот до проёма. Естественно, это недопустимо, поскольку в наших условиях гараж должен быть утеплен, и наличие даже небольшой щели совершенно неуместно.

Требуется, чтобы прилегание закрытых ворот к проёму было реализовано максимально плотным, кроме этого, следует предусмотреть в воротах наличие калитки, для того, чтобы в зимний период не нагонять холодного воздуха в гаражное строение во время полного открытия ворот.

Скачать чертеж гаражных подъемных ворот

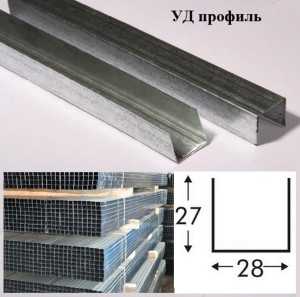

Для изготовления каркаса гаражных ворот, можно пользоваться алюминиевым профилем, а для обустройства каркаса под калитку, можно пользоваться деревянными брусками. С внешней стороны на воротный каркас саморезами крепиться профлист, либо любой другой легкий отделочный материал.

После выполнение указанных действий, получим ворота, в которых калитка открывается на сторону улицы. Калитка должна открываться именно так, чтобы при поднятии ворот, она не открывалась само по себе (это чревато травмами).

Размер ворот выполняется большим, чем длина проема (примерно на 10 см), Это делается для того, чтобы обеспечить отсутствие зазора между воротами и стенкой строении (по 5 см с внутренних сторон).

Нижнюю часть полотна с боков нужно снабдить колёсиками, я использовал колесики от обычных роликовых коньков. А чтобы они без труда перемещались по стенке гаража, я установил вертикальные направляющие: купил в строительном магазине УД профиль для монтажа гипсокартона ( толщина металла 0,6 мм), и использовал в качестве направляющих. С начала думал погнет, но практика показала что на боковины профиля идет не очень большая нагрузка и он вполне выдерживает.

Двери подвешиваются цепями (потом заменил на металлические полосы 25х4мм) на переднюю стену гаражного строения таким образом, чтобы расположение центра тяжести полотна находилось ниже, чем их крепление, а расположение верхней части было вплотную к проёму.

Чертеж подъемных гаражных ворот

Для обеспечения продолжительной сохранности автомобиля его нужно хранить в месте, которое защитит от воздействия дождя, мороза и др. Но атмосферные явления не самое страшное, что может навредить машине, поэтому следует обустраивать гаражи с надежными воротами. Хорошо подходят для такой задачи, а также отличаются необычностью конструкции, поворотные подъемные ворота. Дальше рассмотрим особенности их конструкции, чертежи и последовательность изготовления своими руками.

Преимущества, недостатки и сложность самостоятельного создания подъемно-поворотных ворот

К достоинствам таких конструкций можно отнести:

• Их сложно взломать.
• Открываются без необходимости прикладывать усилия.
• При правильной технологии создания отличаются долговечностью.
• Сохраняют внутреннюю площадь.
• Можно устанавливать в различных гаражных проемах.

• Сложность выполнения работы.
• Механические составляющие конструкции могут быть перегружены.
• Высокая теплопроводность.

Невзирая на необходимость иметь базовые навыки обращения со сварочным аппаратом, а также некоторыми другими инструментами, изготовить поворотные подъемные ворота сможет своими руками почти каждый. В процессе работы нужно использовать правильные чертежи и выполнять работу в точности с указанными данными.

Как устроена конструкция?

Перечень основных частей поворотных подъемных ворот:

• Каркас – основная часть всей конструкции, на которую закрепляются остальные элементы.
• Створка поворотного типа, вмонтированная в раму из стали.
• Возвратной пружины – нужна для закрытия в ручном режиме.
• Механизм движения створки.

Для створки лучше использовать материалы с небольшими показателями веса – это снизит уровень нагрузки на конструкцию, что обеспечит ее продолжительное и безотказное функционирование.

Основные элементы конструкции

При изготовлении каркаса ворот своими руками нужно руководствоваться размерами гаражного проема. В качестве материала створок оптимально выбрать дощатые щиты или стеновые панели (применяют для отделки сооружений). При необходимости утепления лучше использовать невоспламеняемые материалы.

Особенно важно перед изготовлением своими руками определиться с видом механизма, который будет передвигать створку с одного положения в другое. Он может быть в виде:

• Шарнирно-рычажной конструкции, основанной на движущихся шарнирах по направляющих, задача которых – осуществлять движение 2-х рычагов в конкретных направлениях.
• Противовесов, перемещающих створку с помощью блочной системы.

Второй вариант более прост в изготовлении своими руками, но он подразумевает необходимость большего количества материалов для создания.

Что нужно для самостоятельного изготовления?

Пример подробного чертежа

Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:

• Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
• Дрель.
• Гаечные ключи.
• Рулетка.
• Отвертки.
• Уровень.
• Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
• Возвратные пружины.
• Уголки.
• Кронштейны.
• Противовесы.
• Направляющие полозья.
• Трос.
• Выбранные элементы для создания створки.
• Сталь для отделки.
• Профильная труба.

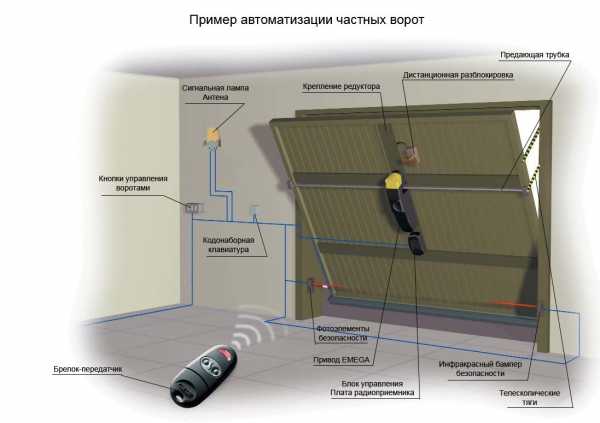

Пример конструкции с автоматизацией

Конкретные данные о количестве материалов, их размерах и параметрах нужно брать из конкретного чертежа, выбранного или созданного для определенного гаража.

Последовательность проведения работы по создании подъемных гаражных ворот своими руками

Пример выполнения с чертежом

1. Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
2. Установка шарниров. Верхний кронштейн монтируют под потолком сооружения. Для предотвращения заклиниваний в процессе эксплуатации нужно убедиться, что после установки кронштейна его перемещение по створке полностью свободное.
3. Изготовление створки. Стальные уголки обрезаются до нужной длины и из них сваривают раму. Когда она готова и соответствие проему проверено, в раму устанавливаются элементы створки и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Дальше нужно установить резиновые уплотнители.
4. Монтаж рельсов. Так называется часть конструкции, в которую заводятся ролики шарниров. Месторасположение направляющих может быть выбрано в зависимости от особенностей определенного гаража: по бокам от верхнего кронштейна или прямо под потолком. После установки ролики должны перемещаться свободно и плавно.
5. Предварительный монтаж створки. Это необходимо для того, чтобы обозначить места фиксации механизма подъема в створке.
6. Укрепление шарнирного механизма к створке. Для начала нужно просто наживить шарниры и убедиться, что рычаги при движении подъемных ворот передвигаются свободно. Если это не так – проверяют их правильное расположение (они должны быть установлены параллельно друг к другу).
7. Монтаж противовесов или пружин. Их устанавливают на направляющий кронштейн. Пружины следует устанавливать справа и слева от створки. Они также должны располагаться параллельно. Пружины возвратного типа обязаны обеспечивать полное закрытие гаража. Если их характеристик для этого не хватает, то экспериментируют с массой противовесов.
8. Установка накладок из стали. Их крепят на торцах конструкции с помощью саморезов.
9. Оштукатуривание стыков. Для выполнения этого этапа своими руками можно использовать обычный цементный раствор.
10. 10. Монтаж замка.

Выполняя работу собственными руками нужно убедиться, что она выполняется в точном соответствии выбранному или созданному чертежу. К каждому процессу нужно отнестись со всей ответственностью – небольшая ошибка может стать причиной проблем с работой механизма. Если нет полной уверенности в правильности выполнения работы – лучше ознакомьтесь со специальной документацией или попросите совета у профессионала, который поможет сориентироваться в конкретном случае.

Чертеж подъемных гаражных ворот обновлено: Август 16, 2016 автором: franky

Источники: http://postroika.biz/11021-delaei-svoimi-rukami-podyomnyie-garazhnyie-vorota.html, http://postroyka-dom.com/garazhnye-podemnye-vorota-svoimi-rukami-chertezhi/, http://jsnip.ru/dom/vorota-garazhnye-podemnye-svoimi-rukami-chertezhi.html

zabor-pro.ru

Подъемные ворота для гаража своими руками: чертежи, видео

Владельцы гаражей решают установить подъемные ворота, сделанные своими руками. Купить готовый вариант – это недешевое удовольствие, а вот самостоятельно собрать конструкцию может каждый. Нужно только ознакомиться с чертежами и принципом работы механизма. Фото и видео помогут понять как устроены подъемные ворота для гаража и сконструировать их самостоятельно.

Подъемные ворота для гаража пошагово по чертежам и схемам

Сделать гаражные ворота с подъемным механизмом своими руками довольно просто, если иметь на руках простой чертеж и фото собранного механизма. Стандартная конструкция содержит такие основные элементы:

1. Раму, на которую крепятся все элементы ворот. Она должна быть достаточно прочной и надежно крепиться к стенам здания.
2. Рельсы вертикальные и горизонтальные, по которым движется конструкция.
3. Кронштейн для крепления возвратных пружин подъемного механизма.
4. Ролики и рычаги, на которых гаражные ворота фиксируются к рельсам.
5. Автоматический привод перемещения створки.

Установить подъемные ворота, сделанные своими руками — мечта многих владельцев гаражей

Каркас изготавливается с учетом размеров дверного проема в гараже. В качестве основы используется стальной лист, которые с наружной стороны обшиваются пластиковыми панелями. Внутренняя часть утепляется. Рекомендуется использовать  базальтовую вату или другие огнестойкие утеплители. Для приведения механизма в движение чаще всего используется шарнирно-рычажное приспособление.

Подъемные ворота для гаража имеют целый ряд преимуществ

Собирая конструкцию своими руками, рекомендуем пользоваться чертежами и пошагово придерживаться такой последовательности работ. К ним относятся:

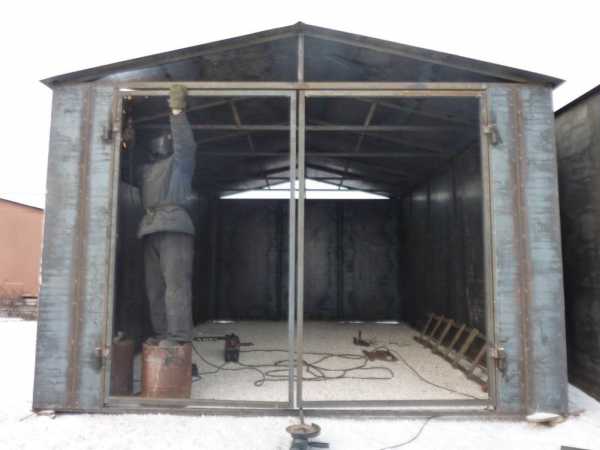

1. Сборка рамы и ее установка в проем гаража с соблюдением горизонтали и вертикали. К стенам все детали конструкции крепятся с помощью анкеров.

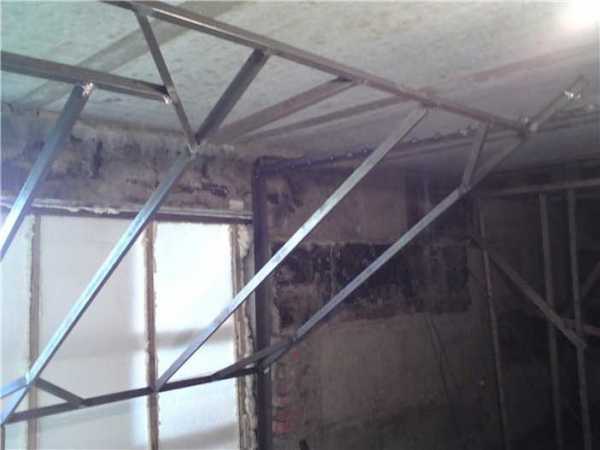

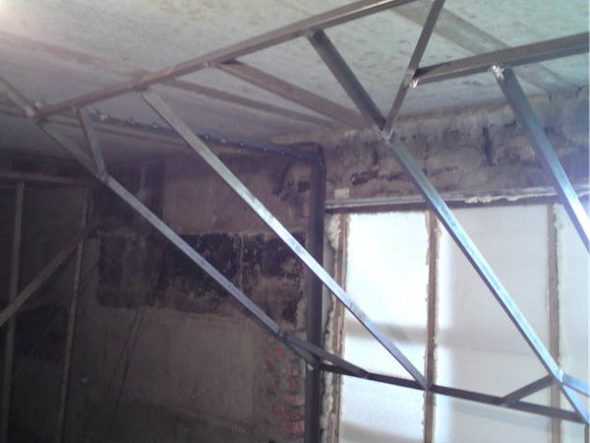

2. Установка потолочных направляющих – важный этап. При этом нужно проконтролировать надежность крепления.
3. Крепление шарниров на створку дверей и установка ворот на рельсы.
4. Установка пружин для плавного открытия ворот. Далее пружины регулируются и настраиваются, чтобы без особых физических усилий открывать гараж

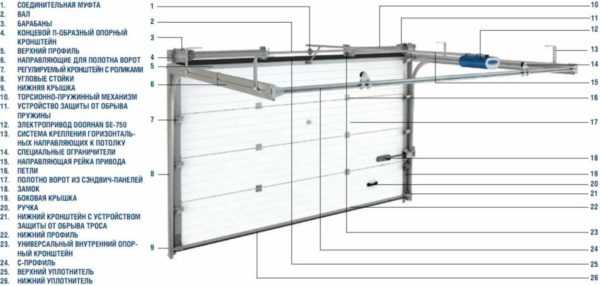

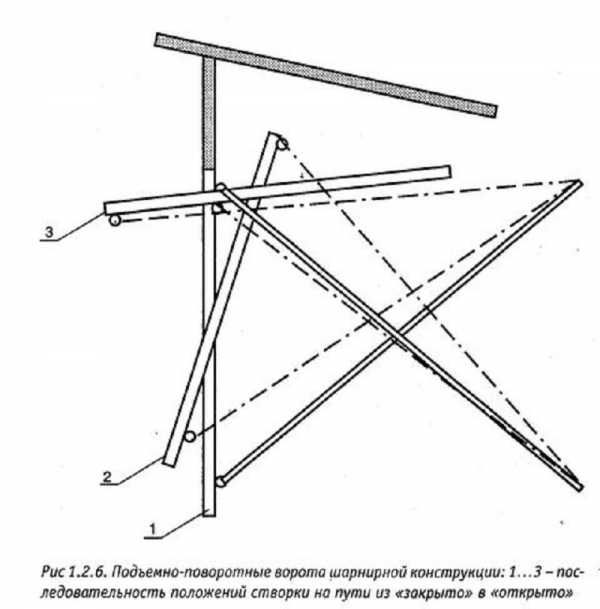

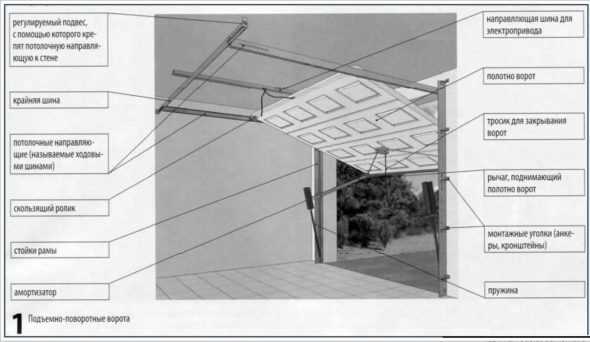

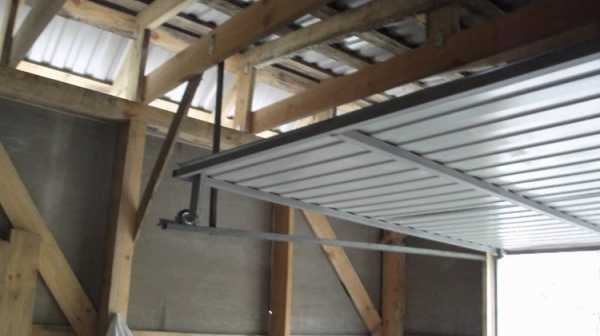

Схема гаражных ворот с подъемным механизмом

Предлагаем посмотреть видео о правилах установки гаражных ворот оснащенных подъемным механизмом:

Преимущества и недостатки подъемных ворот

Подъемные ворота для гаража имеют целый ряд преимуществ и недостатков. К основным достоинствам специалисты относят следующие аспекты:

• высокая степень защиты, безопасности;
• долговечность и надежность конструкции;
• хорошая герметичность;
• малогабаритность;
• наличие системы от взлома.

Подъемный механизм гаражных ворот в собранном виде имеет большой вес

Однако подъемный механизм в собранном виде имеет недостатки. Среди основных стоит упомянуть большой вес конструкции. Учитывая эту особенность, нужно уделить должное внимание прочности рамы и надежности крепежей. Если качество страдает, то при вибрации во время движения возможно падение, поломка механизма и направляющих. Для владельцев габаритных авто, существенным недостатком будет потеря около 30 см в высоте проема. Некоторые владельцы гаражей при поломке и повреждении полотна для ремонта вынуждены полностью демонтировать механизм., что отнимает много времени и трудозатратно.

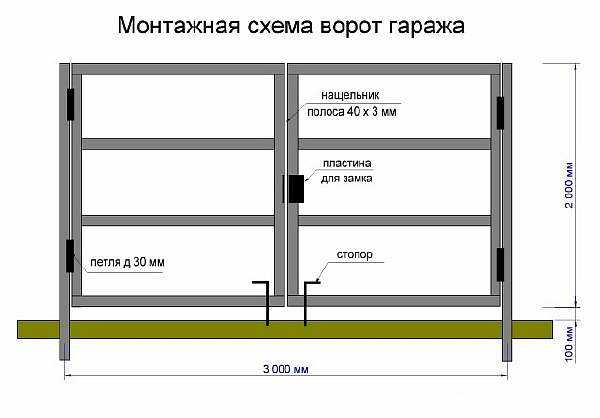

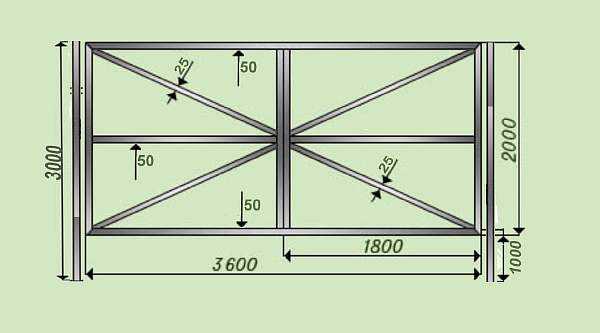

Чертеж гаражных ворот с подъемным механизмом

Видео о том, как своими руками собрать ворота для гаража с подъемным механизмом:

Если вы решили самостоятельно сделать подъемные ворота для гаража своими руками, чертежи, видео и рекомендации в статье гарантированно помогут справиться с этой посильной задачей даже людям без опыта и навыков в области строительства, ремонта. Несомненно, подъемные ворота – это надежные, качественные и эстетичные конструкции, которые должны быть у каждого владельца загородного дома.

thewalls.ru

Гаражные подъемные ворота своими руками: инструкция, чертежи, видео

Защита от взломов, прочность, термоизоляция – всё это обеспечивают секционные гаражные ворота. Конструкция отличается от стандартных технологий ещё и удобством в эксплуатации. Установка готового комплекта многим придётся не по карману, поэтому оптимальным решением будет установить ворота в гараж самостоятельно.

Особенности механизма

Подъемные секционные ворота изготовить своими руками сможет каждый, так как технология не содержит ничего сложного. Полотно, представляющее собой соединенные петлями секции, фиксируется на раме, позволяющей ему находиться в горизонтальном и вертикальном положении.

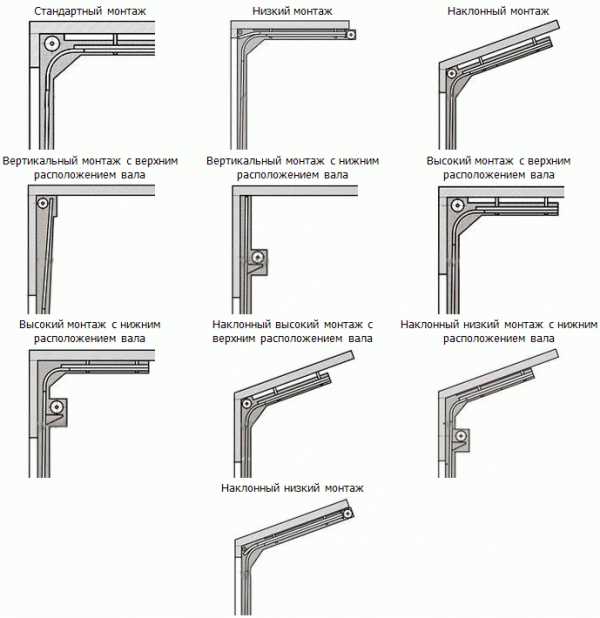

С помощью подъёмных рычагов и роликов оно перемещаются по рельсам, представленным металлическими направляющими. В открытом состоянии конструкция находится на небольшом расстоянии от потолка, а её нижняя часть слегка выступает вперёд, образуя небольшой козырёк. Когда рама опускается, растягиваются пружины компенсации.

Рисунок 1.

Рисунок 2.

Есть два основных механизма:

• на противовесе – положение рамы регулируется тросом, соединяющим её с противовесом;
• шарнирный – самый распространённый тип, позволяющий раме свободно перемещаться вокруг оси.

Вне зависимости от выбранного механизма изготовить такие подъемные секционные гаражные ворота можно своими руками.

Важно! Рама – это основная часть конструкции, требующая отдельного внимания. Она должна состоять из прочного материала.

Преимущества и недостатки конструкции

Преимущества и недостатки проекта можно посмотреть в таблице.

Как видно из таблицы изготовление ворот для гаража своими руками помимо оптимальной цены имеет ряд дополнительных преимуществ.

Инструменты и материал

Чтобы своими руками установить подъемные ворота в гараж понадобятся:

• молоток;
• болгарка;
• отвёртка;
• дрель;
• свёрла;
• строительный уровень;
• сварочный аппарат;
• маркер;
• гаечные ключи.

Совет! Рекомендуется заранее подобрать ключи нужно размера или приобрести набор.

Что касается материалов, необходимо подготовить:

• полотно;
• стальной прут;
• швеллер;
• электрический привод;
• деревянные бруски для потолка и для коробки;
• стальные штыри;
• пружина;
• уголки.

Изготовить привод для подъемных ворот несложно своими руками.

Установка и сборка

Построить подъемные ворота своими руками, не используя чертежи, невозможно. Сначала измеряется проем и производятся расчёты, а после составляется схема.

Когда будут приобретены инструменты и материалы, необходимые для сборки гаражных ворот своими руками, можно приступить к выполнению работы. Сначала деревянные бруски монтируются при помощи пластин, образуя коробку. Она устанавливается и фиксируется после очистки проема. Изготовленное полотно крепится на раме, конструкция покрывается листьями металла. Уголки используются для сборки опоры.

Пружина соединяется с кронштейном при помощи регулировочного приспособления. После изготовления шарнира регулятор натяга монтируется в пластину, соединяющуюся с рычагом. Рельсы, изготовленные из уголков, одной стороной крепятся к пластине, а с другой к ним прикрепляются куски швеллера, зафиксированного болтом с верхним бруском.

Идея! Подъемные ворота можно оборудовать калиткой. Она позволяет попасть в гараж, не применяя лишних усилий.

В качестве альтернативы шарниру можно использовать противовес. Он крепится на трос, прикрепленный к нижним краям рамы и проходящий через блок. Роль противовеса может сыграть любой тяжелый предмет. Вес зависит от тяжести полотна, но не более полутонны. У такой конструкции есть изъяны:

1. Открыть ворота будет не так просто, потребуются усилия.
2. Если трос порвется, противовес упадёт на пол.
3. Необходимо создать специальное место, обустроенное для противовеса.

После всех выполненных действий происходит окрашивание готового варианта секционных гаражных ворот.

Важно! Труднодоступные места будущих ворот необходимо покрасить до сборки.

Заменить старые гаражные ворота на подъемные своими руками – это просто и доступно. Для визуализации процесса представлено несколько последовательных видео:

Советы по продлению срока службы

Секционные ворота, созданные своими руками, прослужат дольше, если учесть несколько рекомендаций. Привод можно заменить реверсной лебедкой самоблокирующегося типа, а стандартная автомобильная сигнализация станет альтернативой для автоматического подъемника. Скрепление составляющих конструкций при помощи сварочного аппарата сведет к минимуму использование дрели, а значит, отверстий станет меньше.

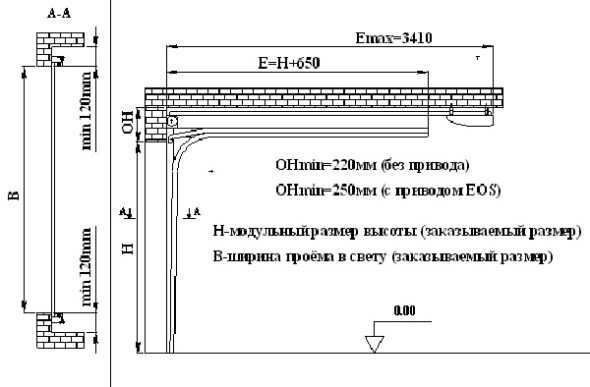

Проем в высоту не должен превышать 220 см, а промежуток от потолка до направляющих – около полуметра. Последние стоит зафиксировать в строго горизонтальном положении, чтобы обеспечить беспрепятственное прохождение полотна.

rusolymp.ru

Откидные ворота для гаража своими руками чертежи: поэтапное изготовление

Технологии сегодня развиваются просто невероятными темпами, и далеко не всегда успеваешь отслеживать новинки. Все эти изменения касаются любой области, не обошли они и гаражные ворота. Еще несколько десятков лет назад самыми популярными считались распашные модели, но постепенно их сменили откатные, а после – подъемные. Если подробнее остановиться именно на последнем варианте, можно точно сказать, что именно они сегодня считаются одними из самых надежных. Воришки же считают непреступными их.

Откидные ворота для гаража каждый человек сможет изготовить самостоятельно

Одна из важнейших особенностей поворотных ворот в том, что они не требуют дополнительного места для открытия. Такое решение позволяет владельцу транспортного средства иметь огромную возможность для различных маневров, когда нужно поставить автомобиль в гараж. Несмотря на то, что большинство компаний предлагает огромный ассортимент моделей, многие жители страны стараются сделать поворотно-откидные ворота своими руками. Прежде всего, нужно понять технологический процесс изготовления, подготовить весь инструмент и пригласить помощника. Но какие типы подъемных ворот существуют?

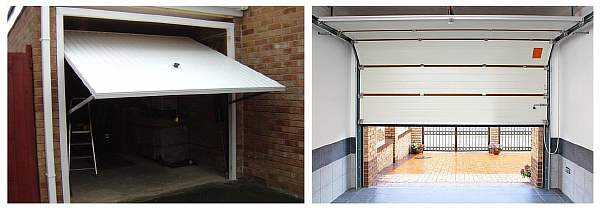

Разновидности моделей с подъемным механизмом

Все ворота подъемного типа можно поделить на 2 группы:

• поворотные;
• секционные.

Установка ворот подобного типа станет отличным решением в гаражах, где:

• притолока дверного проема гаража имеет слишком низкий уровень либо отсутствует вовсе;
• владелец просто хочет как можно лучше защитить гараж от непрошеных гостей;
• нужно сделать свой гараж современным и максимально удобным.

Очень удобно подумать об установке секционных моделей тогда, когда в помещении для автомобиля достаточно места, чтобы можно было переводить ворота из одного положения в другое. По технологии установки они очень похожи на уже полюбившиеся многим поворотные варианты: местом для их расположения выступает внутреннее пространство под потолком. Основу данной конструкции создают секции, сохраняющие подвижность одна относительно другой. Если использовать этот вариант ворот, то доступ в гараж открывается благодаря перемещению секций по направляющим вверх, которые установлены по поверхности стен и потолка. Откидные ворота своими руками имеют ряд преимуществ.

Изготовить откидные модели можно из любого материала: металллопрофиля, металла и других

Положительные стороны откидных дверей для гаража

Плюсов у данного типа ворот множество, но особенно выделить нужно такие:

• створки прочные и жесткие, что позволяет защитить помещение от проникновения злоумышленников;
• особенности данных ворот дают возможность поддерживать в гараже оптимальный микроклимат, оно хорошо тепло- и гидроизолировано, а это очень важно для защиты автомобиля от коррозии;
• эта конструкция имеет привлекательный внешний вид, что делает привлекательным любой гараж;
• в открытом положении ворота занимают минимальное пространство (под потолком), а на их открытие требуется совсем немного времени.

Сегодня приобрести поворотно-откидные модели ворот, чтобы украсить и сделать надежно защищенным свой гараж, можно в любом строительном магазине, но их несложно сделать и самостоятельно.

Перед тем как приступить к решению важного вопроса, как изготовить откидные ворота для гаража своими руками, чертежи необходимо изготовить в соответствии со своими размерами. Перед тем как приступить к решению важного вопроса, как изготовить откатные ворота для гаража своими руками, чертежи необходимо изготовить в соответствии со своими размерами.

Перед тем как приступить к изготовлению, нужно создать чертеж по индивидуальным размерам

Как создать откатные ворота для гаража своими руками: чертежи

Начинать работу по созданию откидных ворот для гаража своими руками необходимо с построения чертежа. На листе бумаги нужно указать свои индивидуальные размеры дверного проема, а точнее провести такие замеры:

• замеряют дверной проем;
• определяют высоту притолоки, замеряют расстояние от верха проема и до той, где потолок прилегает к стене;
• определяют расстояние от проема и до стены гаража;
• замеряют глубину помещения.

Когда схема будущего изделия готова, можно начинать делать раму, основой чему вполне может быть рама от старых ворот. Также можно изготовить и новую раму, применяя деревянные бруски.

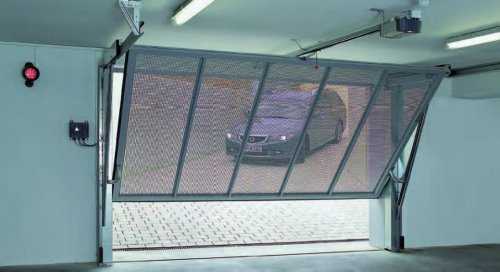

Откидные ворота можно оснастить автоматикой, благодаря ней можно легко их открыть и закрыть

Изготовление рамы

Ничего сложного в изготовлении рамы нет, с этой работой легко справится каждый, даже не имея определенных навыков и опыта. Для работы потребуется:

• направляющий элемент;
• стойка для изготовленной коробки;
• брус из дерева, помогающий собрать коробку;
• кронштейн, помогающий зафиксировать пружину;
• уголок шарнира;
• брус для направляющего элемента;
• рама створки ворот;
• хорошего качества крепкая пружина;
• кронштейн для рычага;
• рычаг необходимый для удобного подъема механизма.

Швеллер № 8, длиной 70 см отлично подойдет для изготовления опорного механизма под пружину.

Для сборки коробки необходимо приобрести 2 штуки бруса, длина которого должна быть два метра и 30 см, а сечение 120х80 мм, также потребуется еще один такой же брус, но длина чуть больше два метра и 75 см.

Если нет места в гараже для открытия откидных ворот, то можно сделать их открывающимися наружу

Соединить бруски при помощи уголком или пластинами  из металла очень легко. Раму для полотнищ можно изготовить из уголка 35х35 мм. Внутри ее обшивают тесом, а извне листовой сталью. Габариты рамы должны соответствовать габаритам входного проема гаража, стандартные размеры 2,5х2,1 метра.

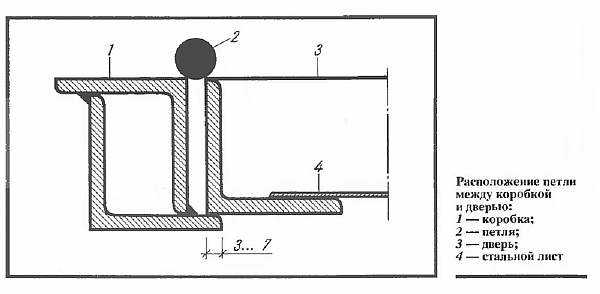

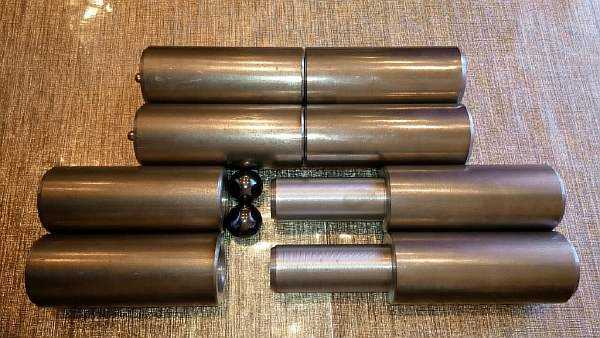

Шарнирный узел изготавливают из уголка, предварительно в нем просверливают девяти миллиметровое отверстие, после этого проводят ее фиксацию в каркасе, а дальше воспользовавшись сварочным аппаратом, устанавливают пластину с таким же диаметром отверстия. Эта пластина должна иметь габариты 50х40х5 мм.

Направляющий элемент отлично можно сделать из уголка 40х40 мм. В этом случае необходимо чтобы его длина полностью соответствовала ширине полотна ворот. На одном его конце нужно установить пластину, именно с ее помощью рельс будет в дальнейшем установлен к горизонтальному брусу коробки, отступив от края 12 см, приваривают швеллер длинной в 100 мм. Установить рельс к бруску, расположенному под потолком можно за одну из полок швеллера, для его фиксации используют болты.

Это основные манипуляции, которые проводят когда изготавливают ворота своими руками. Сложностей здесь ни у кого возникнуть не должно, все делается достаточно легко и быстро. Когда подготовительные работы завершены, можно начинать установку.

Монтаж секционных ворот

Изготовить неопытному человеку секционные ворота не всегда под силу, даже если иметь под рукой подробнейшую инструкцию и необходимые инструменты и материалы. В этом случае лучше купить ворота в готовом виде, а сэкономить можно на их установке, где все достаточно просто. Перед началом установки не стоит забывать о таких моментах, которые очень важны, а именно:

• Во время установки важно ориентироваться только на оригинальные чертежи, которые каждый производитель предлагает вместе со своей продукцией.
• Обязательно нужно проследить, чтобы каждая, даже самая маленькая, деталь заняли свои места.
• Все работы необходимо проводить, используя исключительно заводские расходники. При использовании более дешевых аналогов, не стоит рассчитывать на качественный монтаж, а также длительный срок службы.

Направляющие на откидных воротах должны ходить легко

Установка готовой конструкции

Начинать все необходимо с подготовки входа в гараж. Приобретенные в торговых точках ворота будут отлично работать только в том случае, если притолока и заплечники расположены по одной плоскости. Ни в коем случае не должно быть никаких перекосов. Чтобы было удобнее соблюсти все требования можно воспользоваться уровнем.

Глубина помещения для автомобиля идентична глубине ворот, разрешается сделать небольшой допуск – 500 мм. Но это в том случае если не появится возможность установить автоматику, а если она предусматривается, то высота увеличивается на 1000 мм.

Обязательно следует проверить, чтобы при открытом проеме в помещении было достаточно места для полотна.

Также следует запомнить, что ворота своим весом будут нагружать притолоку и потолок, поэтому для их изготовления следует выбирать материалы высочайшего качества, что также касается и заплечников.

После того как проем подготовлен можно выбрать место под крепежи и направляющие. Также важно правильно собрать секции. Начинают установку с первой панели, все работы проводятся аккуратно, без перекосов и соблюдая зазоры между отдельными элементами. Ни в коем случае нельзя их устанавливать при помощи подручных средств, к примеру, монтажной пены или дощечек.

Все работы по сборке должны быть проведены строго в соответствии с инструкцией, любое, даже самое малейшее отклонение, в конечном результате может вызвать неполадки в работе.

Преимущественно конструкции предусматривают установку уплотнителей, для которых можно использовать каучук либо резины. Устанавливают резиновый уплотнитель на полотнище, прилегающем к полу, а вот каучуковый крепят к верху и к бокам.

После осуществления полной проверки, можно приступать к установке полотна. Этот элемент ворот должен прилегать к основанию максимально, добиться чего можно, изменяя положение кронштейнов для регулировки.

На завершающем этапе монтируются ручки, замки, засовы, а также системы амортизации, если, конечно, это предусмотрено конструкцией.

На этом установка практичных и комфортных в использовании секционных ворот закончена. Своим видом они украсят любой двор, а также обеспечат качественную защиту гаража от проникновения непрошеных гостей.

ozabore.com
