Чертежи размеры барбекю – Мастерим мангал своими руками: инструкции, чертежи и фото. Мангал из металла и кирпича

Содержание

Чертежи мангалов из металла: фото

Мангал – удобное и полезное кулинарное оборудование для готовки на жару. Это функциональное изобретение позволяет готовить разную пищу, применяя натуральный жар от углей. Несмотря на то, что изначально оно изготавливалось в качестве универсального инструмента для готовки, сегодня мангал – это основа для приготовления мяса и шашлыка. Вокруг него проводятся выезды на дачу и природу, провожая осень, встречая приход весны и отмечая лето. И ниже мы предоставим чертежи мангалов из металла, их фото и видео по технологии изготовления мангалов разных конструкций.

Содержание материала

Покупка мангала – дорогостоящее приобретение. Простая металлическая конструкция иногда стоит большие суммы, не оправдываясь качеством или его внешним видом. Поэтому намного лучше сделать мангал своими руками, используя чертежи, качественный металл, а также свои навыки.

Основа мангала

Мангал – это удобный инструмент приготовления пищи на жару. Он отличается весьма прочной конструкцией, но все ее особенности состоят в нюансах. Именно они позволяют быстро и легко готовить шашлыки и прочие блюда, предоставляя достаточное количество жара для кулинарии.

Среди основных преимуществ мангала стоит выделить следующие:

  • подходящие размеры;
  • отверстия для воздуха;
  • глубину;
  • выемки для шампуров.

Несмотря на то, что некоторые из них являются очевидными, все они требуются для качественной готовки. Что касается глубины мангала, то она позволяет набираться достаточному количеству жара и размещению мяса на такой высоте, где оно будет готовиться, но не гореть. Таким образом, Вы сможете положить необходимое количество древесины.

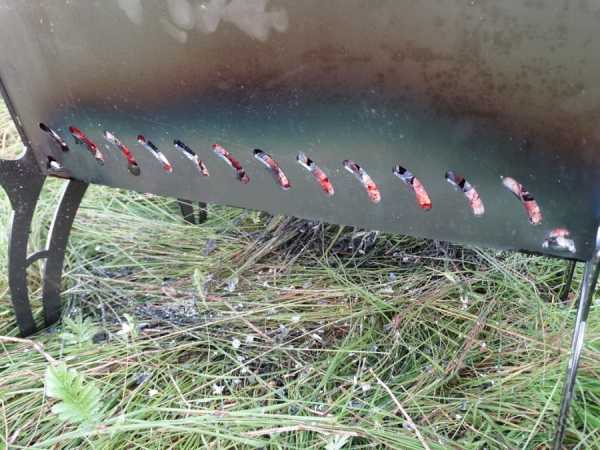

Отверстия для воздуха – особенно важный нюанс этих конструкций. Ведь именно из-за них мясо, которое приготовлено на мангале, сильно отличается от другого способа готовки на природе. Регулярный приток воздуха позволяет сохранить температуру и жар углей, в полной мере используя весь потенциал.

Внимание! Еще один нюанс мангала – поддон. Он исключает падение углей через специальные вентиляционные отверстия в дно и способствует частичной регулировке воздуха.

Для дальнейшего использования конструкции подбор размеров является крайне важным. Ведь готовка происходит на решетке или шампурах, поэтому нужно отталкиваться на ее средние размеры. Мангал должен быть широким, что позволяет разместить всю длину шампура и должен давать необходимое количества жара, допускать размещение больше восьми порций мяса.

И последний нюанс – изготовление выемок для шампуров. Они позволяют разместить мясо в любой позиции, равномерно обжаривания его с разных сторон. Этот подход отыгрывает большую роль в приготовлении ароматного и сочного шашлыка без пригорания.

Но эти моменты всегда варьируются в зависимости от типа мангала.

Определяемся с видом мангала: чертежи, фото

Сразу стоит сказать, что разновидности таких конструкций многочисленные. Ведь каждый хочет найти оптимальный вариант, где готовить мясо и прочие продукты на жару. Сегодня выделяют следующие типы мангала:

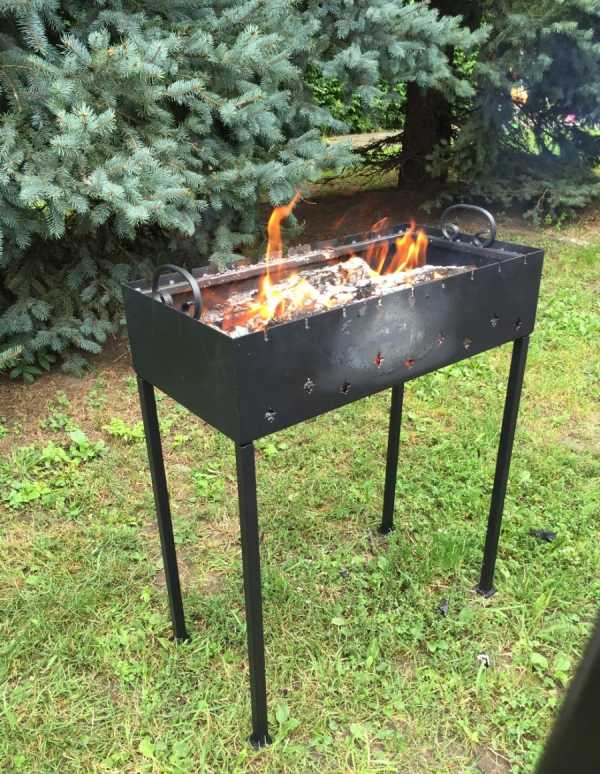

  1. Обычный.

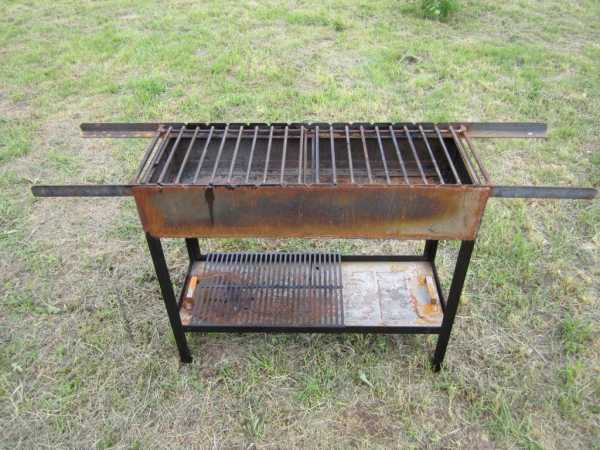

Обычный мангал имеет квадратную конструкцию. Хотя и имеют большой вес, могут переноситься. Часто он имеет съемные ножки.

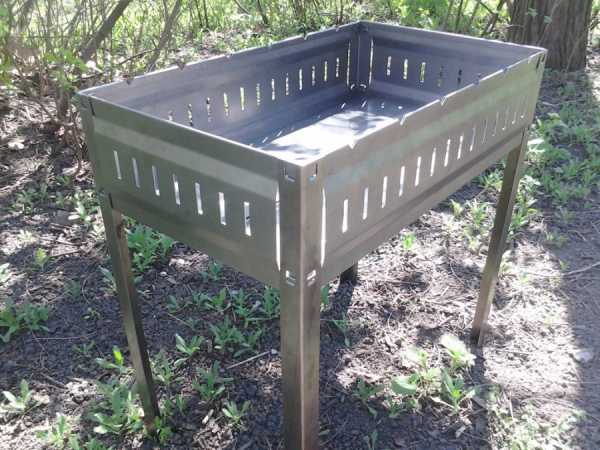

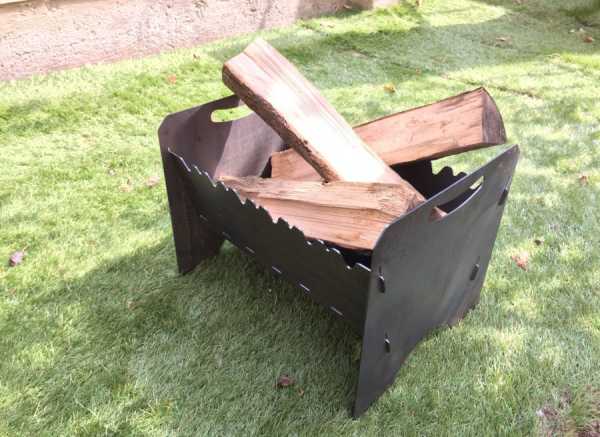

  1. Разборный.

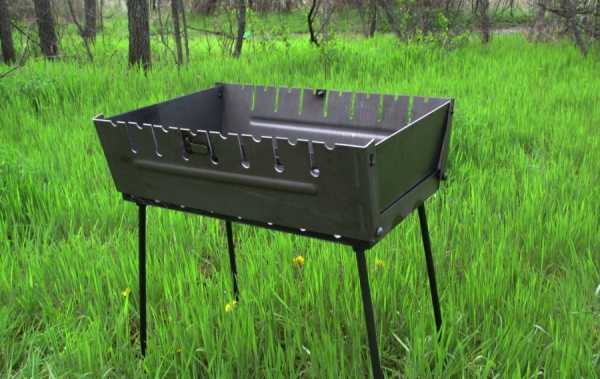

Легкий и небольшой разборный вариант, который Вы сможете возить в автомобиле. Он удобнее и проще, а также подходит для походов в лес.

  1. Стационарный.

Мощный мангал, созданный из металла. В основе могут лежать кирпичные блоки, обеспечивающие высокую надежность. Нередко такие мангалы могут дополняться стальными декорациями.

Выбор типа мангала очень ответственный при его самостоятельной постройке. Таким образом, Вы сможете определиться с задачами и выбрать лучший вариант. Однако рекомендуется выбирать обычный тип как самый универсальный выбор для дачников.

Внимание! Мангалы могут иметь разную форму. Отмечают круглые, прямоугольные, загнутые и другие типы, готовка на которых может несколько отличаться.

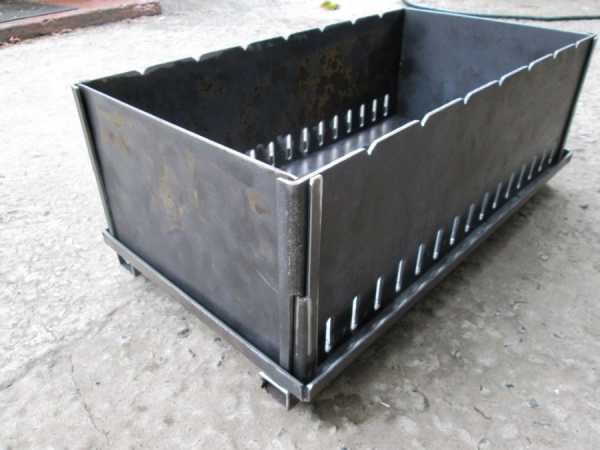

Чертежи мангалов из металла: фото разных типов

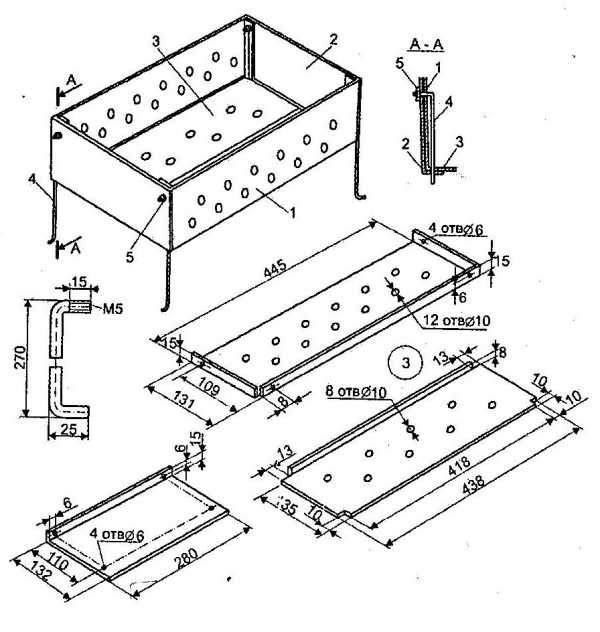

Перед тем как сделать соответствующие чертежи и выбрать размеры для будущего мангала, для постройки необходимо выбрать оптимальный вариант, который используется чаще всего. Нужно подбирать соответствующую ширину и высоту конструкции, и подходящую длину ножек. Чертеж обычного мангала предоставляется так:

Размеры, которые указаны в миллиметрах. На нем хорошо заметно, что общая высота мангала при длине ножек в 70 см и при длине 95 см. При этом глубина мангала будет составлять 25 см, что выступает оптимальным расстоянием от жара до шампуров.

Ширина мангала – 28 см, что несколько ниже среднего размера шампура. Длина составляет 54 см, нужно для равномерного распределения 9 порций над жаром.

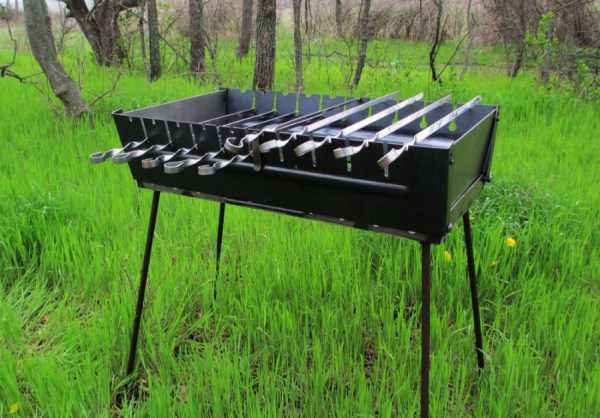

Верхняя часть конструкции оборудована зазорами для шампуров. Так, можно равномерно распределить мясо и свободно фиксировать его при вращении, обеспечивая равномерную прожарку. Причем расстояние между зазорами должно быть в 6 см. Необходимо оставить место между крайними стенками и зазорами, чтобы мясо не касалось их, а также не пригорало.

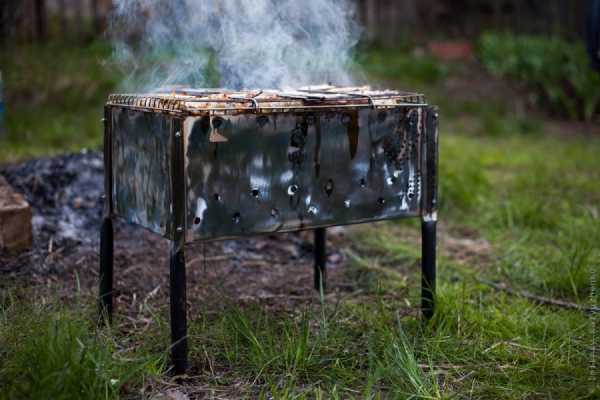

Прекрасная продуваемость – важный нюанс. Здесь он достигается в результате отверстий диаметром 12-15 мм, находящийся на боковых стенках. Отверстия находятся в нижней части листа металла в шахматном порядке. Они не нужны на передних боковых стенках.

Внимание! Представленная конструкция не подразумевает наличие поддона и отверстий на дне мангала. Это Вы легко исправите, приварив к днищу или ножкам небольшие уголки и выбрав соответствующий лист металла.

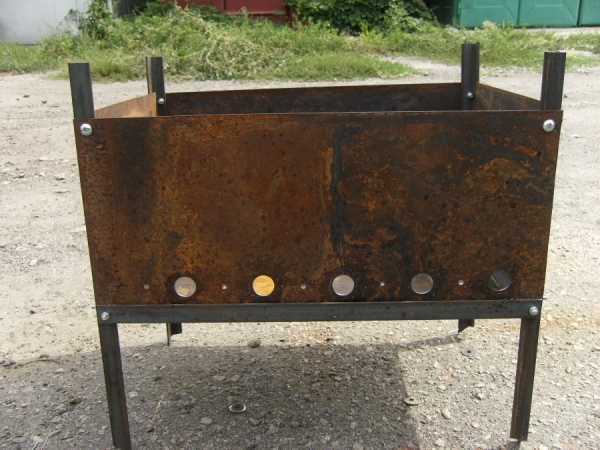

Как выполнить подготовку элементов будущей конструкции?

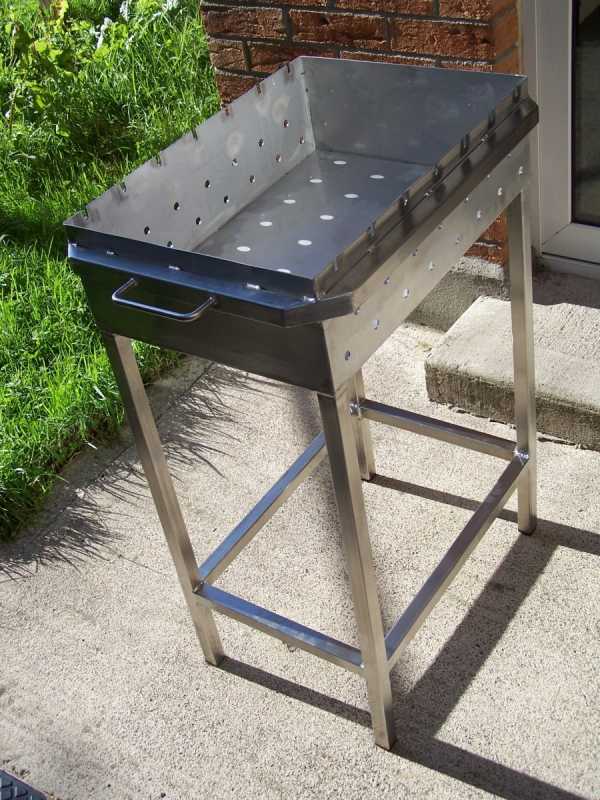

В качестве основы для мангала выступают металлические листы. Мы не рекомендуем использовать другие материалы, так как мангал обеспечивает достаточную стойкость конструкции к компактности и жару. Толщина металла должна составлять примерно 2-3 мм. Для работы Вам потребуются:

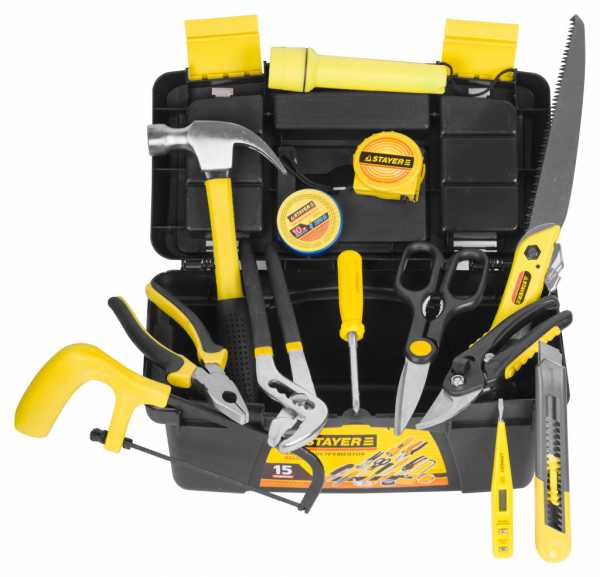

  • Два листа металла размерами 280х250 мм и 240х250 мм.
  • Один лист металла 540х280 мм.
  • Уголки длиной в 700 мм и четыре металлические трубы.
  • Сварочный аппарат.
  • Дрель.
  • Рулетка.
  • Пила по металлу или болгарка.

Большинство людей отдают предпочтение другому варианту сборки. Разные листы можно заменить большим металлическим полотном. Сделав надрезы, Вы сможете соединить конструкцию с незначительным количеством сварных швов. Таким образом, она получится более надежной.

Важно учитывать и дополнительные элементы, если конструкция отличается от приведенной выше. Ее можно дополнить поддоном, ручками для переноски, выемками для ножек и прочими деталями.

Прежде всего, нужно выполнить предварительную разметку. Отмечаются места сварки и крепежа, создаются специальные зазоры. Для этого применяется пила или болгарка. На этом этапе также создаются воздушные отверстия.

Внимание! Часто такую конструкцию изготавливают на арматурных ножках. Они ненадежные, так как конструкция будет шататься даже при незначительных нагрузках. Поэтому лучше заменить их на уголки.

Как выполнить сварку мангала своими руками

Сварка – лучшее решения для мангала. Она способна переносить высокие перепады температуры  и эффективное крепление болтами. Для этого применяйте сварочный аппарат, независимо от его типа. Затем конструкция поочередно фиксируется, и выполняется приварка по углам.

Внимание! Для более удобной сварки стоит использовать по бортам металлические уголки. Также они могут увеличить надежность швов, а также существенно утяжелить конструкцию.

Затем идет приваривание ручек и ножек. Они фиксируются по бортам (уголки) или ко дну конструкции (трубы). Нужно их надежно приварить, так как сам по себе мангал будет довольно тяжелым.

Внимание! Для фиксации ножек можно использовать не сварочный аппарат, а разборные элементы. Съемные ножки существенно уменьшат габариты мангала при его хранении.

По завершению работ нужно зашлифовать швы, а также проверить всю конструкцию на надежность.

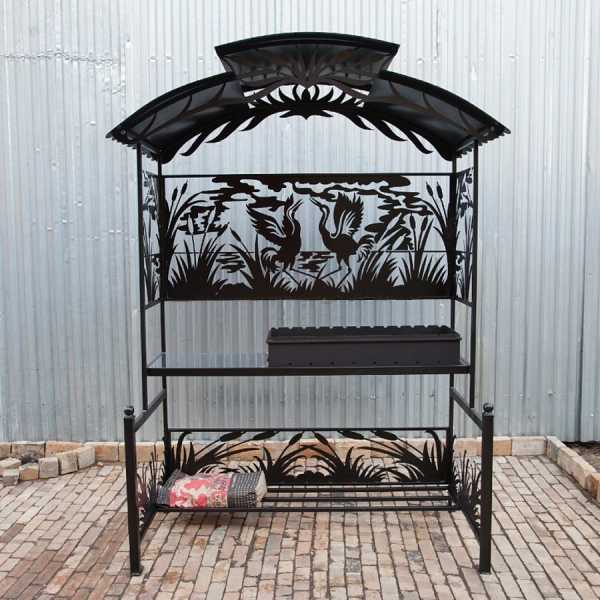

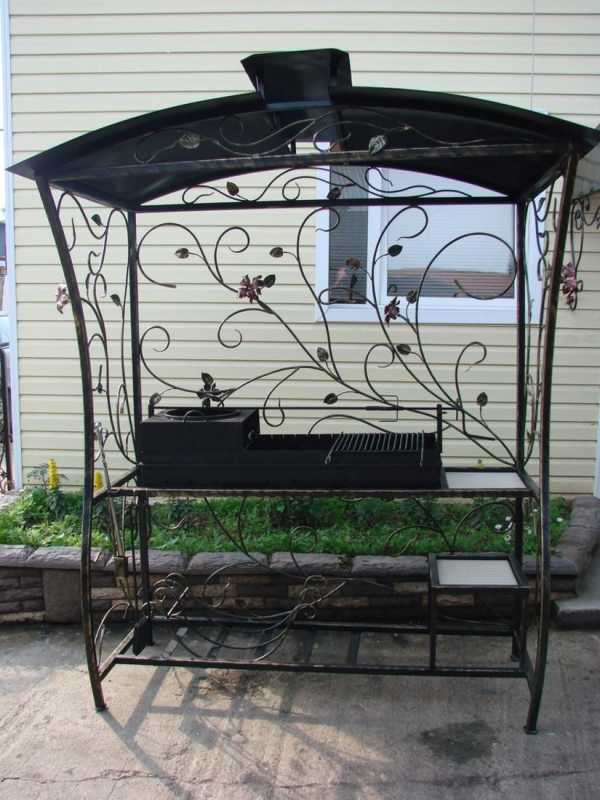

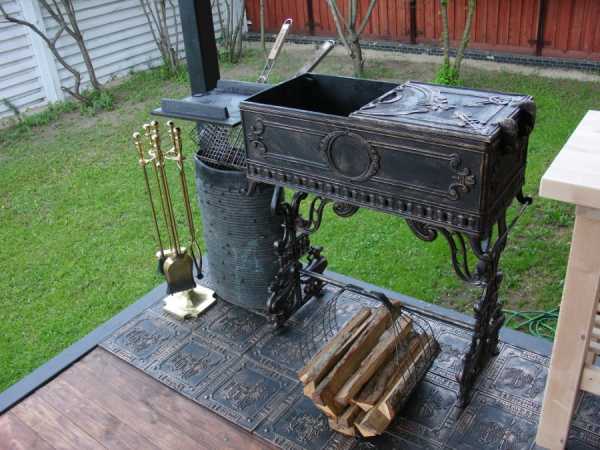

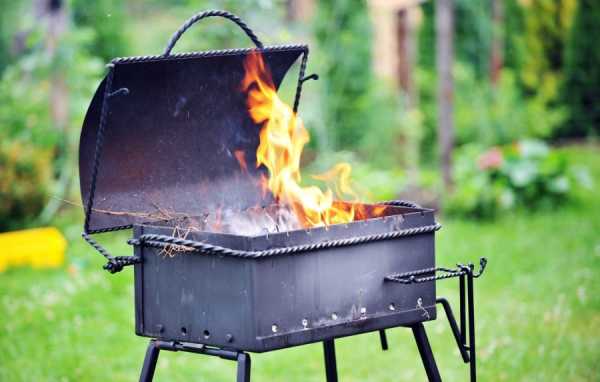

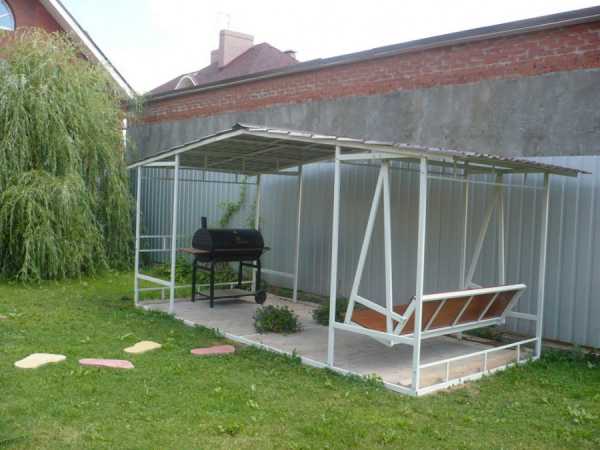

Металлические мангалы с навесом: чертежи

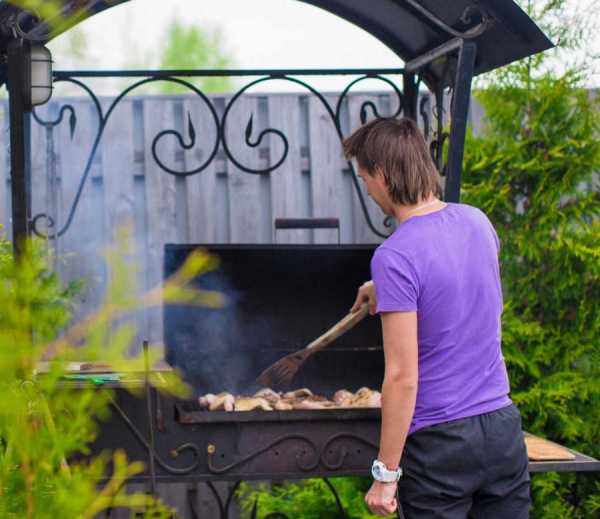

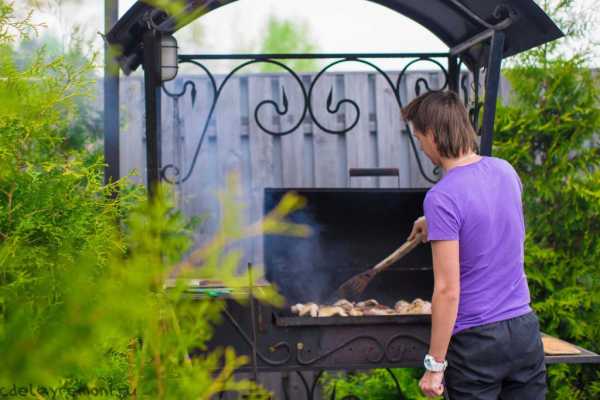

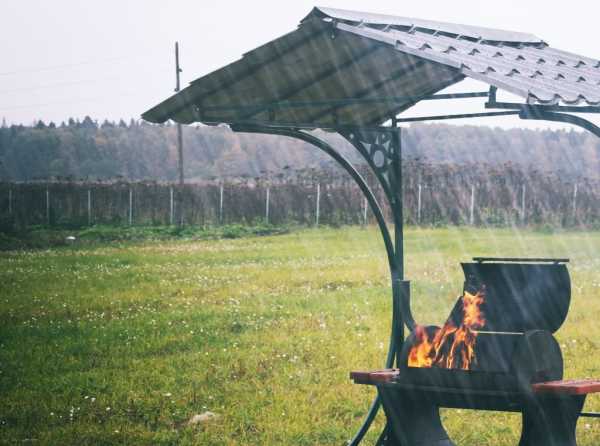

Чтобы приготовить шашлыки при непогоде, можно использовать специальную конструкцию мангала. Это позволяет скрыть жар и мясо от осадков, но сама по себе такая конструкция непростая. Здесь предлагается два варианта действий:

  • установка навеса непосредственно на мангал;

  • установка дополнительного навеса, который не относится к мангалу.

Последний вариант будет более рациональным, так как он позволяет скрыть не только шашлыки, но и человека, который следит за их приготовлением. Первый вариант требует дополнительных расходов, так как основа должна выдерживать нагрузку от навеса.

При этом конструкцию советуем крепить на металлические углы. Это самый лучший вариант, так как он облегчает его сборку. Полотном для навеса чаще всего выступает профнастил. Он огнеупорный, никак не реагирует на перепады температур и отличается невысоким весом, что важно для облегченной конструкции.

Сборка навеса мало чем отличается от обычной, и требуется только защита огня и грамотное расположение основы. Таким образом, Вы сможете спокойно готовить еду, не переживая за то, что можете зацепиться за арматуру.

Стоит отметить, что мангал из металла с навесом – это сложный вариант, который под силу опытным сварщикам. Здесь важно создать надежную конструкцию, вес которой будет равномерно распределен на основание. Для стационарных мангалов такой навес сделать намного проще, так как для них можно устроить несущий фундамет.

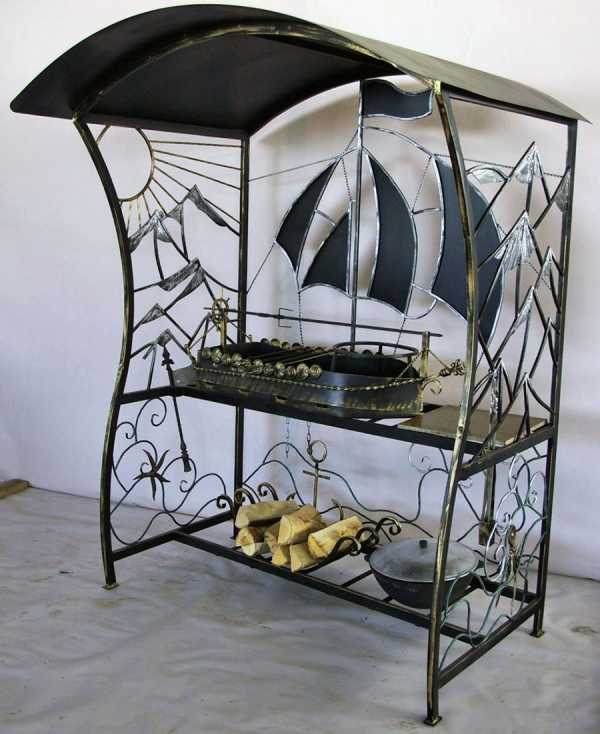

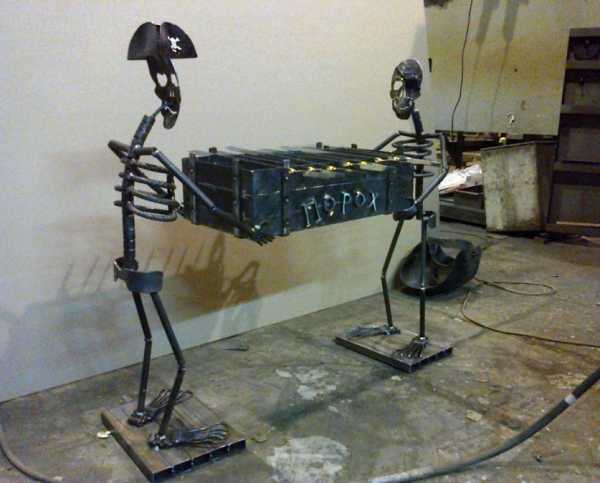

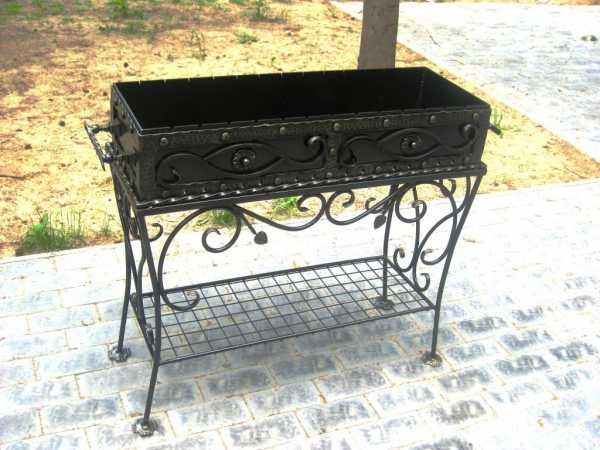

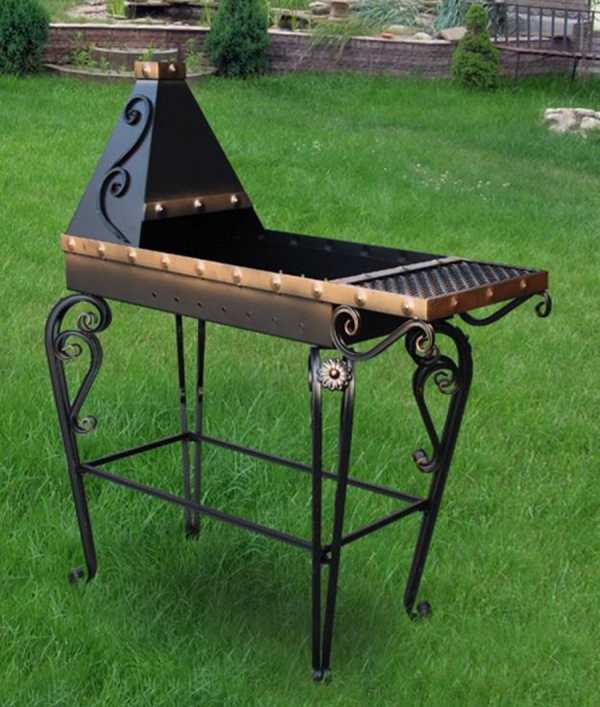

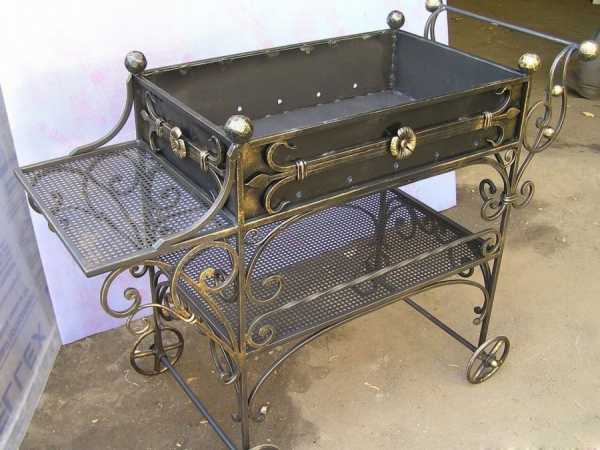

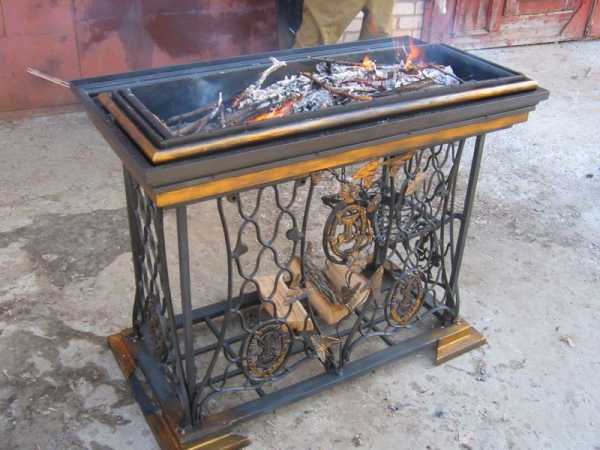

Конструкция с навесом может декорироваться металлическими элементами, как это Вы можете заметить на фото. Это не просто улучшит внешний вид, но и сделает навес более устойчивым и надежным.

Внимание! Если крыша установлена низко, оборудуйте ее специальным воздуховодом.

Покраска готового изделия

Важным вопросом в изготовлении мангала является покраска. Без нее нельзя обойтись, так как металл, используемый в конструкции, подвергается ржавчине, а пепел и сажа не улучшают ее внешний вид.

Для покраски применяются специальные составы, к которым предъявляются следующие требования:

  • жаростойкость;
  • устойчивость к перепадам температур;
  • отсутствие вредных испарений.

Этим требованиям соответствуют такие покрытия:

  • кремний-органические эмали;

  • термостойкие краски различного назначения.

Нельзя не отметить то, что покраска мангала своими руками – довольно сложный и ответственный процесс. Они нуждаются в специальном обжиге, после чего и получают свои свойства. Предлагается еще один вариант – оксидирование. Он достаточно затратный в исполнении, но сделать его своими руками возможно.

Лучше выбирать черный цвет для краски. Поскольку рядом будет много пепла и сажи, остальные покрытия быстро мараются. На таком цвете налет будет абсолютно незаметен.

Внимание! Покраску стоит выполнять только снаружи. Внутри покрытие достаточно быстро слезает в результате высокого жара, да и никакого смысла в этом нет.

Сделать мангал своими руками достаточно просто. Для этого Вам потребуется лист металла, сварочный аппарат и желание. Однако стоит придерживаться плана и схемы, так как в дальнейшем любые отклонения могут отобразиться на удобстве его использования. Но материалы нашего сайта «Ремонтик», среди которых особенно полезными будут чертежи металлических мангалов и их фото, а также видео по изготовлению, позволят справиться с этой задачей.

Возможно Вам будет также интерестно:

remontik.org

Делаем мангалы и барбекю для дачи по фото из кирпича своими руками

У вас есть дача. Вы хотите сделать ее не только красивой, но еще удобной и комфортной для отдыха своей семьи и друзей. И чтобы не сильно дорого все обошлось. Не знаете, с чего начать? Мангалы и барбекю для дачи из кирпича сделанные своими руками по фото – идеальное начало для обустройства дачного участка. Уверяем – ознакомившись с этой статьей и посмотрев чертежи, вы соорудите на своем участке идеальную барбекюшницу, на которой потом будете готовить вкусную и полезную еду.

Содержание статьи:

Пошаговое руководство по подготовке и строительству барбекю своими руками из кирпича

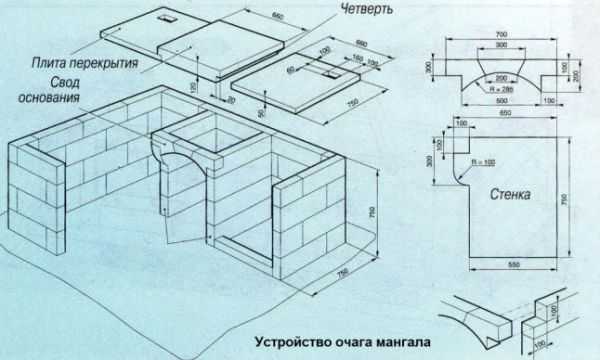

Предварительные работы (планировка и чертежи)

Перед тем как построить мангал из кирпича, необходимо тщательно продумать, каким он будет. Рекомендуем обратить внимание на следующие моменты:

  • Где будет строиться барбекю – в летней кухне или на улице. Лучше выбрать уличный вариант, так как во время приготовления пищи в доме будет слишком жарко. Но если планируется частое ее использование в зимнее время, тогда лучше внутри.
  • Если планируете строить не самую элементарную из конструкций, рекомендуем подумать о ее укрытии. Крыша или навес защитит ваш мангал от дождя, снега, опадающих листьев. С накрытием он прослужит намного дольше.
  • Не забудьте предусмотреть вытяжку для удаления из рабочей зоны дыма. А также места для хранения дров, посуды. Подумайте, нужна ли столешница и мойка. Если барбекю будет находиться поблизости с кухней – в этом нет необходимости, так как все предварительные приготовления можно проводить на кухне.
  • Вам нужны только мангал и барбекю из кирпича или более функциональная конструкция, в которую могут входить варочная панель, духовка, гриль, казан, коптильня и т. д.

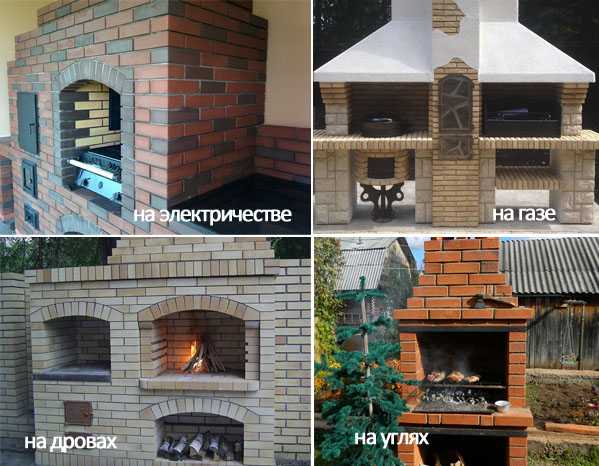

  • Печи-барбекю бывают с разными системами отопления: на электричестве, на газу, на углях, на дровах. Выберите наиболее подходящий вариант для себя. В первых двух отделения на дрова (уголь) не нужны.

    Разные системы отопления

  • Не забудьте, что в топке должны быть кирпичные выступы или металлические стержни, на которые потом будет устанавливаться решетка для жаренья или шампура и поддон на угли. А может вам больше подойдет мангал вставка в кирпичное барбекю, тогда его нужно купить и вставить в печь. Выступов в таком случае не надо.

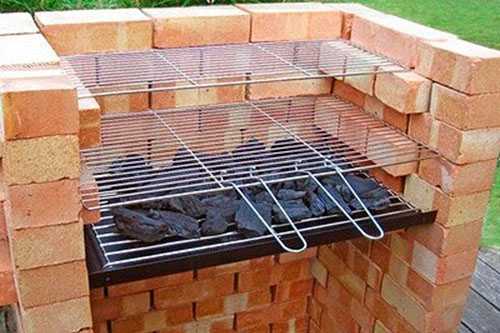

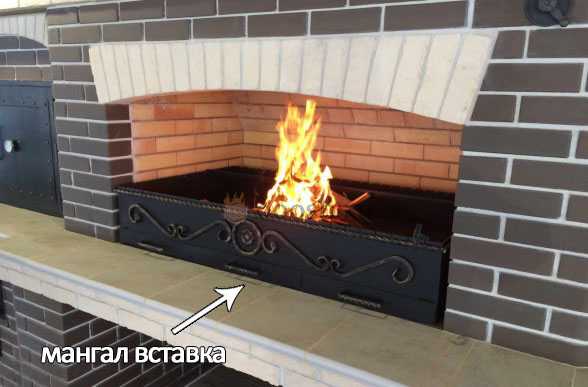

    Готовый мангал, который вставляется в печь

  • Важно правильно выбрать место для расположения решетки. Она должна устанавливаться согласно росту человека, чтобы было максимально удобно готовить пищу. Если решетку расположить низко, придется все время сгибаться, если высоко – лицо будет близко к горящим дровам. Оба случаи крайне неудобны.

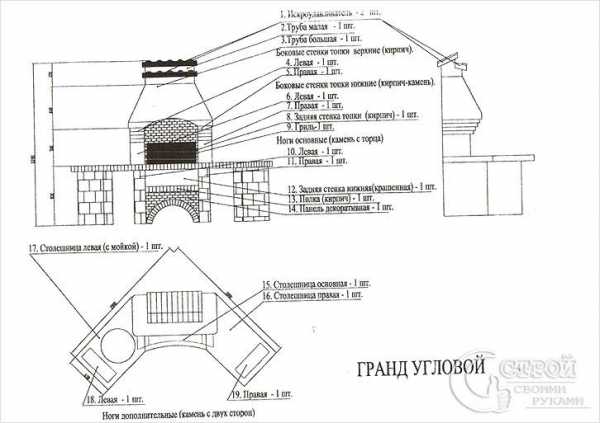

Когда определитесь, какое именно хотите сделать барбекю, составьте подробные чертежи с точными размерами. Благодаря им вы не только правильно сможете соорудить саму конструкцию, но и рассчитать количество необходимых материалов.

Выбираем место для мангала

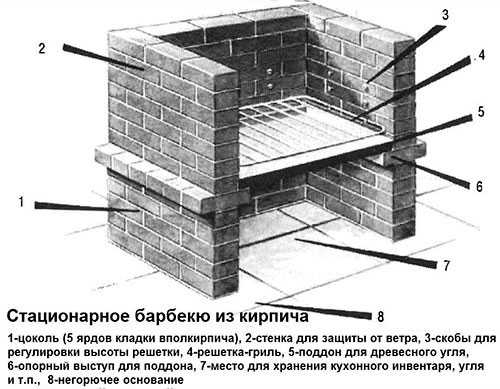

Кирпичные мангалы барбекю могут располагаться в любом месте дачного участка – в саду, в беседке, на террасе – лишь бы было удобно. Но советуем учесть следующие рекомендации:

  • Первый, и самый важный момент – пожаробезопасность! Не стройте садовые барбекю поблизости деревянных зданий, сухих деревьев и кустов.
  • Поблизости не должно быть детской площадки.
  • Удобно, если печь и кирпичная стена летней кухни будут располагаться вблизи, чтобы далеко не бегать за продуктами и всем остальным.

Если в проекте предусмотрели мойку – стройте поблизости водопровода.

Заливаем фундамент

Чтобы будущая жаровня хорошо и прочно стояла многие годы, сделайте ее основание максимально надежным и устойчивым. Размеры и прочность фундамента зависят от габаритов планируемой конструкции. В любом случае фундамент по площади должен быть больше мангала приблизительно на 50 см с каждой стороны.

  1. Снять плодородный шар земли, углубить на 20-25 см котлован.
  2. Выровнять дно, высыпать щебнем или смесью щебня с гравием на 15 см и хорошо утрамбовать. Некоторые строители рекомендуют делать котлован глубиной около 50 см и нижние 25-30 см высыпать песком и утрамбовать.
  3. Выложить арматурные прутья толщиной 10 мм в виде сетки, и связать в местах пересечения. Можно также армировать готовой сеткой с толстой проволоки.
  4. Выставить по краям опалубку и залить все бетоном.

    Схема фундамента для кирпичной конструкции

Через две недели (если жара – можно меньше), когда все хорошо застынет, можно начинать строительство барбекю своими руками.

Выбираем кирпич для барбекю

Здесь опять следует вспомнить о пожаробезопасности. Если барбекю будет в помещении, следует брать специальный огнеупорный шамотный кирпич, в нем много глины, за счет чего он хорошо выдерживает высокие температуры и быстро прогревает помещение.

Виды кирпича, который используется для строительства барбекю

Если будущая постройка планируется уличной, то профессионалы не рекомендуют все делать из шамотного кирпича, так как он не любит влагу. Лучше брать полнотелый керамический кирпич М200 или облицовочный. Из шамотного кирпича выложится внутренняя часть самой топки.

По желанию, на заключительном этапе стройки барбекю делается его декоративная отделка.

Готовим раствор

Для облицовки нужна цементно-песчаная смесь, а для кладки самой печи глиняно-песчаная с добавлением небольшого количества цемента для прочности. Можно взять готовую смесь для печей и приготовить ее согласно инструкции.

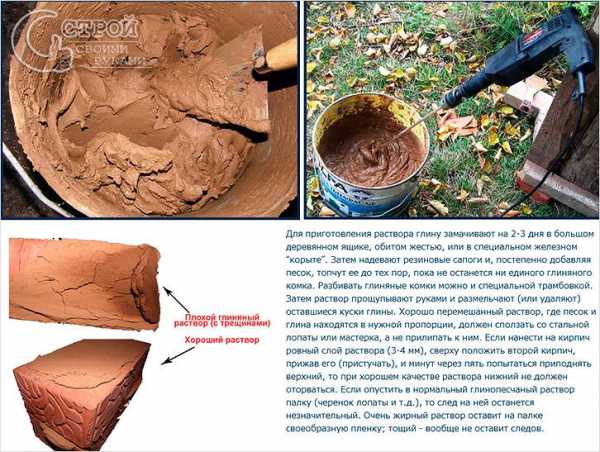

Чтобы самостоятельно приготовить глиняный раствор, понадобятся:

  • красная глина;
  • песок;
  • цемент;
  • вода.

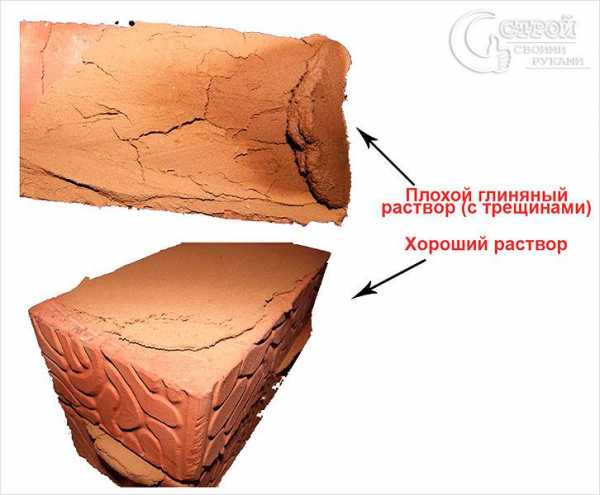

Глина заливается водой и оставляется на 5-6 дней. Потом тщательно перемешивается, добавляется понемногу песок и цемент (стакан цемента 400 на ведро) и снова перемешивается. Смесь готова к использованию.

После застывания фундамента перед стройкой на него нужно положить два слоя рубероида для гидроизоляции. Делается это для того, чтобы кирпич тянул меньше влаги из основания, это продлит сроки его эксплуатации.

После чего определяем положение стены, наносим раствор и начинаем возводить мангал из кирпича своими руками.

Обязательно все проверяйте уровнем, чтобы кладка была ровной, так как это в будущей повлияет на качество печи.

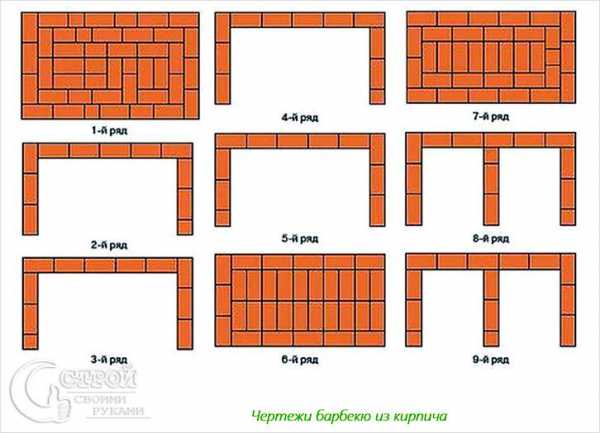

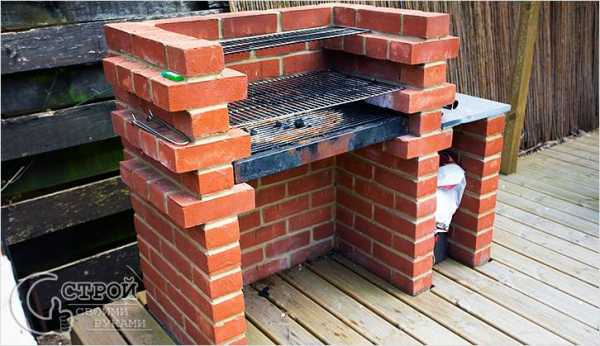

Кладка простого мангала из кирпича (порядовка)

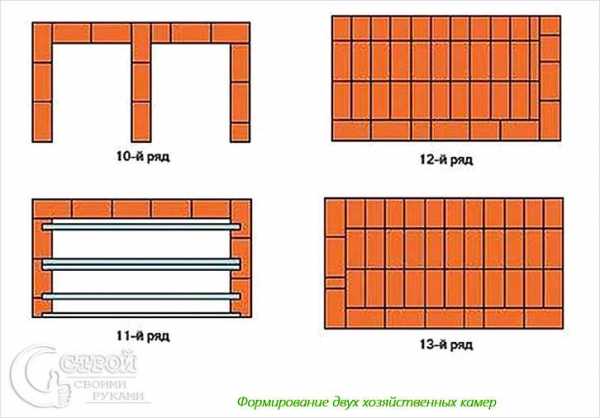

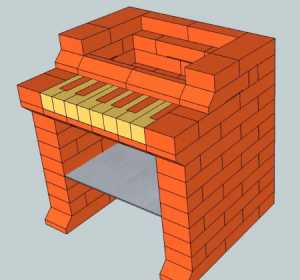

Чтобы соорудить подобный мангал, внимательно рассмотрите схему, по которой производиться пошаговая кладка, так называемую порядовку.


Выполняется так называемая кладка в полкирпича: каждый нечетный ряд (1,3 и т. д.) начинается с целого, а каждый четный (2, 4 и т. д.) с половинки. Делается это для связки кирпичей.


Поверх 4-го ряда укладываем перекрытие, на которое потом можно будет ставить посуду.

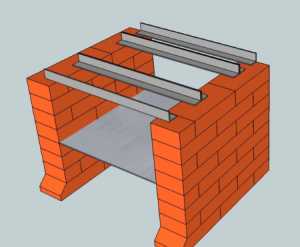

На 8-й ряд надо положить 4 толстостенных уголка, как показано на рисунке. 9-й ряд укладываем на уголки.

В 10-м ряде вся красота этого мангала – «клавиши пианино». Их можно вырезать болгаркой из белого шамотного и красного облицовочного кирпича.

Последние 2 ряда – и мангал готов. Обратите внимание, что в 11-м и 12-м рядах используются продольные половинки кирпичей.



На них потом будут ложиться шампуры и решетка.

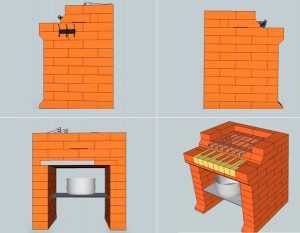

Вид со всех сторон

Так выглядит наш мангал-пианино из кирпича с разных сторон.

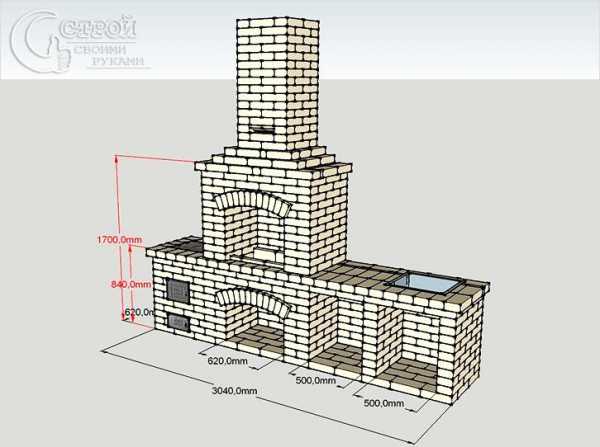

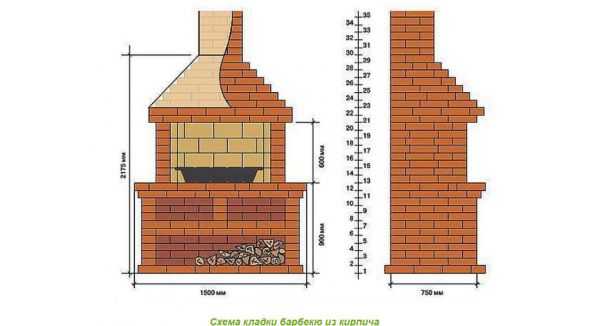

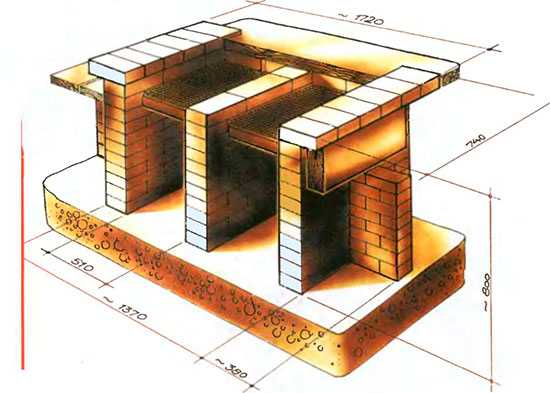

Вариант 1 — чертеж с размерами (кликните для увеличения)

Финальный результат с размерами.

Вариант 2, улучшенный — чертеж с размерами (кликните для увеличения)

Еще один вариант мангала-пианино. Он шире и задняя стенка возводится с самого низу. Процесс кладки этого варианта посмотрите на видео.

Это был самый простой кирпичный мангал, соорудить который несложно самостоятельно, даже не имея опыта в данной сфере.

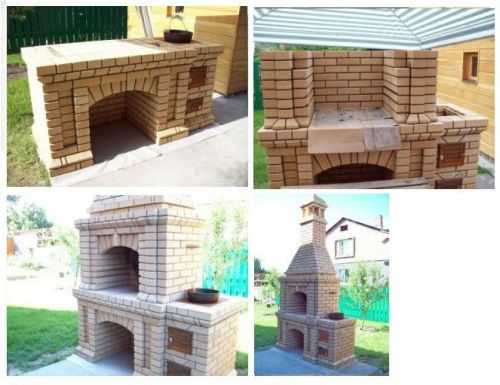

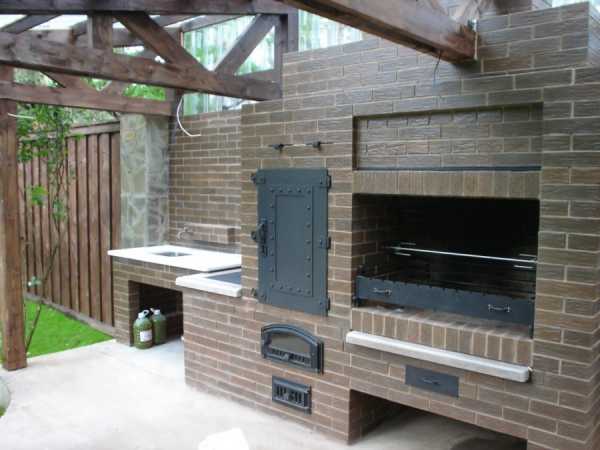

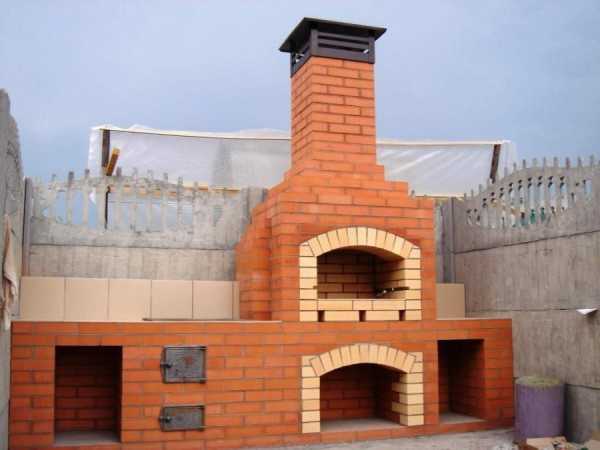

Барбекю из кирпича своими руками – пошаговое строительство с реальными фото

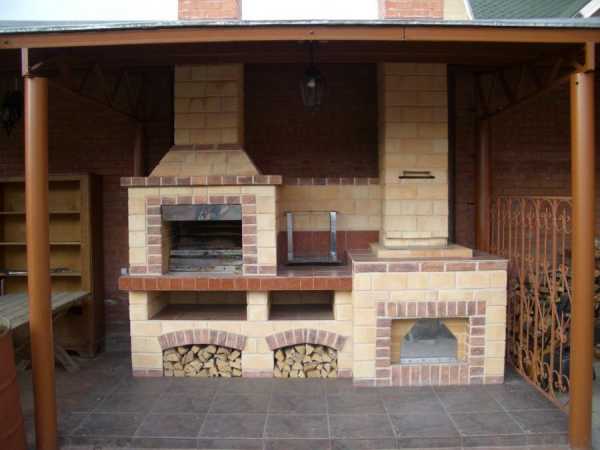

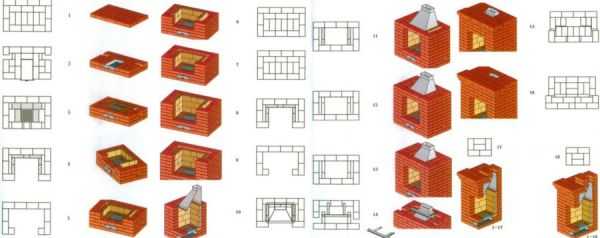

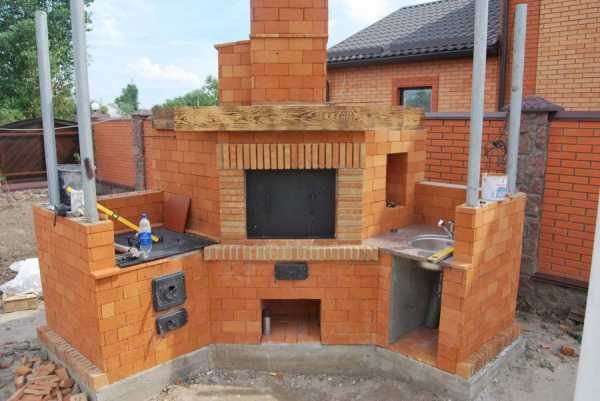

Рассмотрим еще один вариант, более сложный – как сделать барбекю из кирпича своими руками, которое включает в себя два нижних отделения для дров, посуды и других мелочей, топочную камеру, столешницу и дымоход вверху.

Для строительства самого сооружения в данном случае использовали облицовочный кирпич, и огнеупорный для внутренней части печи.

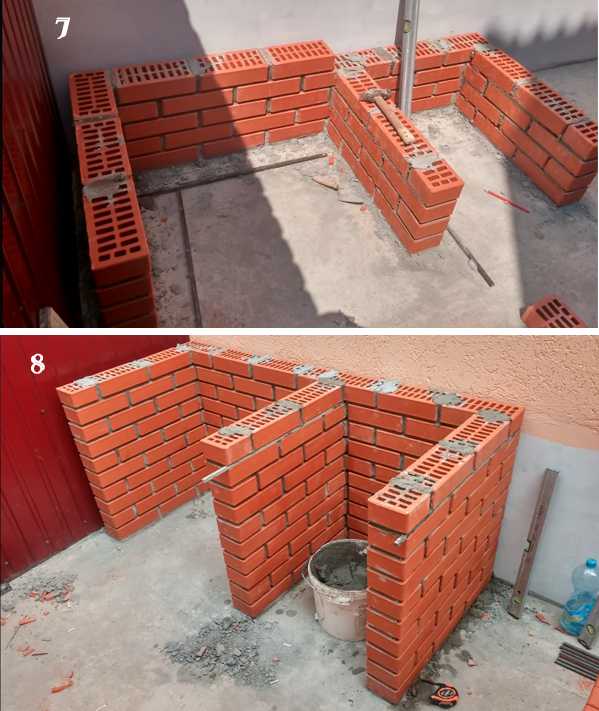

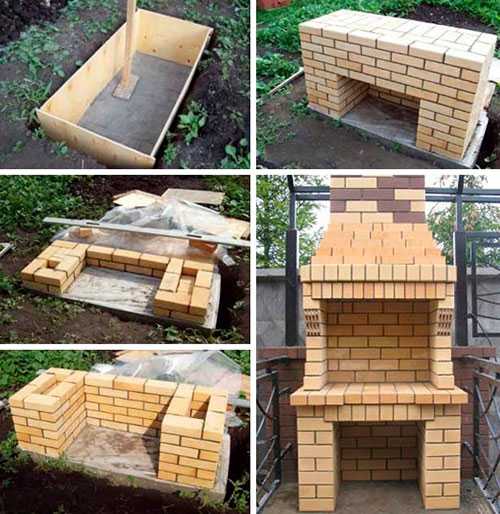

Начальный этап строительства

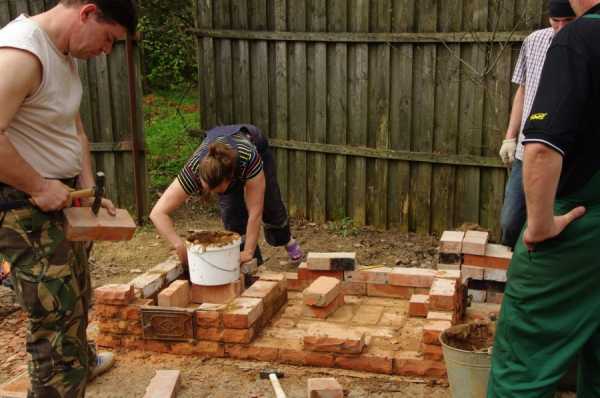

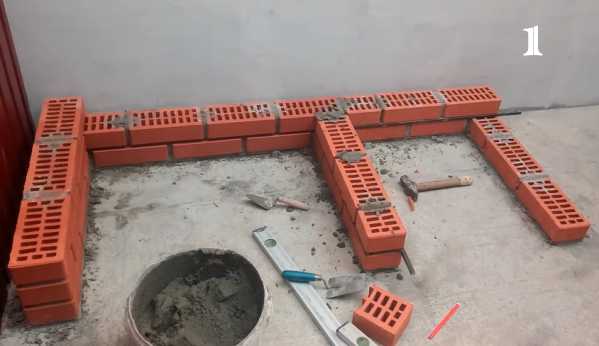

Начинаем кладку таким же способом, как описывалось выше. Нижняя часть будет в виде буквы «Ш», только отделения разные по ширине. То, что шире будет для дров, вверху над ним будет топка и дымоход. Второе для посуды и прочих принадлежностей, вверху будет столешница.

Делаем ровные швы между рядами

Чтобы везде между кирпичами был одинаковый и ровный шов, здесь при кладке используется металлическая планка, в разрезе которой квадрат со стороной 12 мм. Но мы советуем брать тоньше – 5-10 мм будет достаточно. Также постоянно нужно контролировать уровнем вертикальность и горизонтальность кладки.

Процесс кладки кирпича

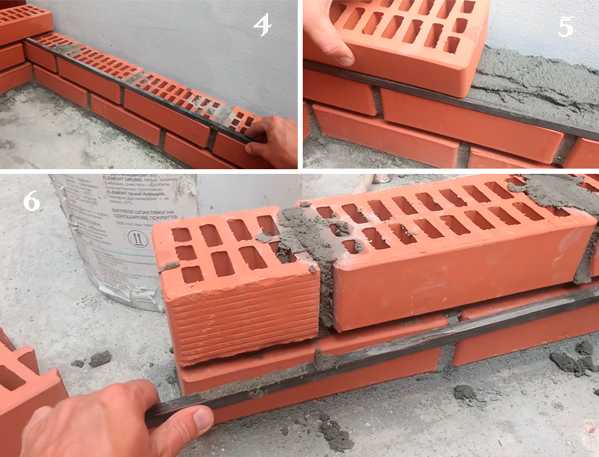

Планка ставится на край, как показано на фото 4, далее тщательно замазывается раствором. С той стороны, где положили планку, смесь кладем наравне с ней, с другой чуть больше, горкой. Кладем кирпич, со стороны планки придерживаем его рукой, а с другой слегка постукивая молотком, выравниваем под уровень. Когда раствор немного подсохнет, планку убираем.

Чтобы процесс кладки продвигался быстрее, планок должно быть несколько, так как они нужны для каждого ряда.

Выкладываем нижнюю часть — первые 10 рядов

По такому принципу выкладываются 10 рядов.

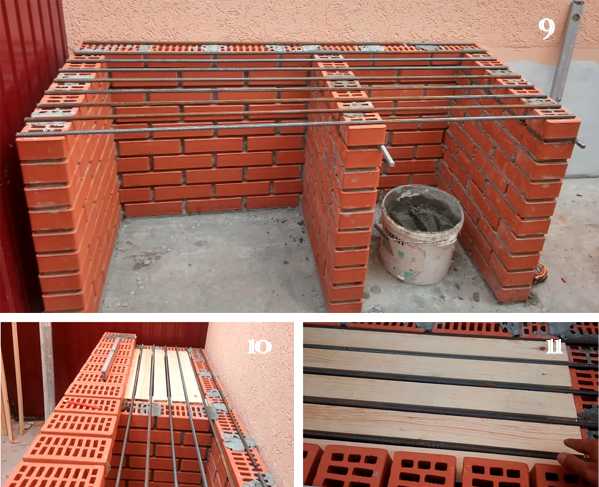

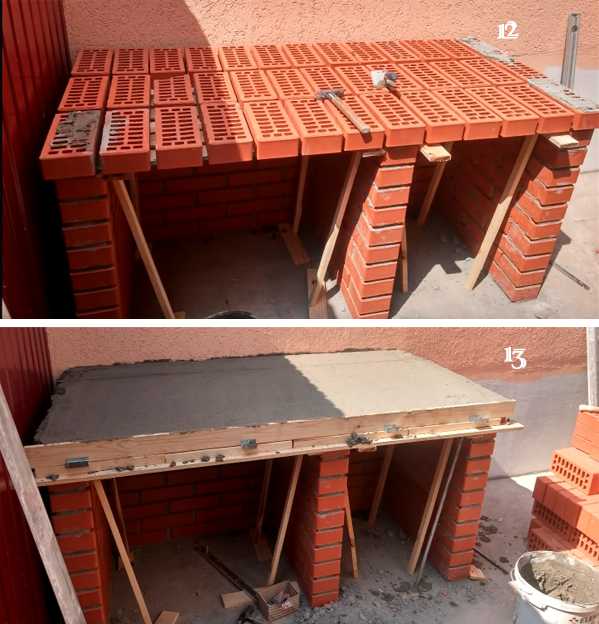

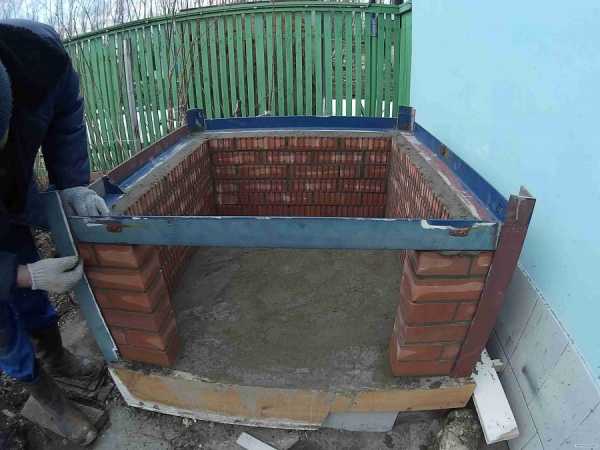

Подготовляем основу для топки и столешницы

Далее будет топка и столешница. На 10-й ряд кладем арматуру диаметром 12 мм. Расстояние между прутами 70 мм. Между арматурой кладется опалубка, чтобы смесь не проваливалась вниз, когда будут заполняться швы между кирпичами.

Советы профессионалов: лучше брать металлические уголки, так как есть вероятность, что арматура под тяжестью прогнется.

Выкладываем кирпич и заполняем раствором

На одинаковом расстоянии друг от друга выкладываются кирпичи по всей площади. Те, что попадают на ранее возведенные стены, кладутся на раствор, остальные просто на опалубку. Потом щели между кирпичами и поверхность заполняются раствором.

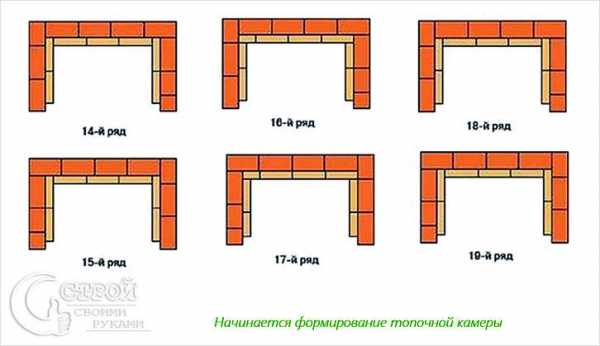

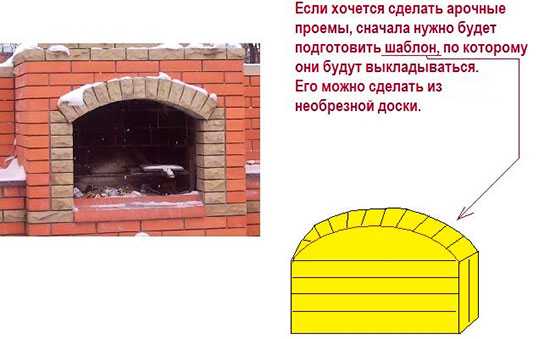

Формируем топочную камеру и свод

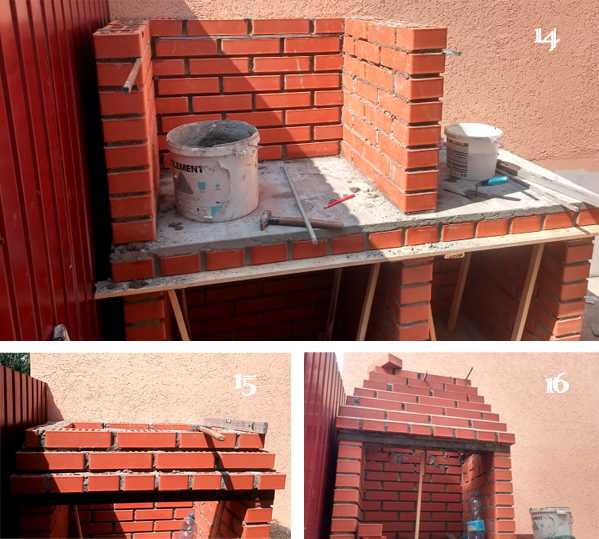

После высыхания возводится топка – 8 рядов выкладываются вертикально. Далее задняя часть, что находится возле стены, возводится также, а остальные три стороны на полкирпича сужаются кверху. Так выкладываются еще 9 рядов.

Возводим дымоход

Следующий этап – дымоход. В данном случае 20 рядов выложены из кирпича, а вверху нержавеющая вытяжная труба. Высокая труба нужна для того, чтобы дым не мешал ни вам, ни соседям, да и тяга лучше.

Последний этап строительства — доделываем столешницу и топку

И последние штрихи – столешница выкладывается плиткой, а внутренняя часть топки – огнеупорным кирпичом.

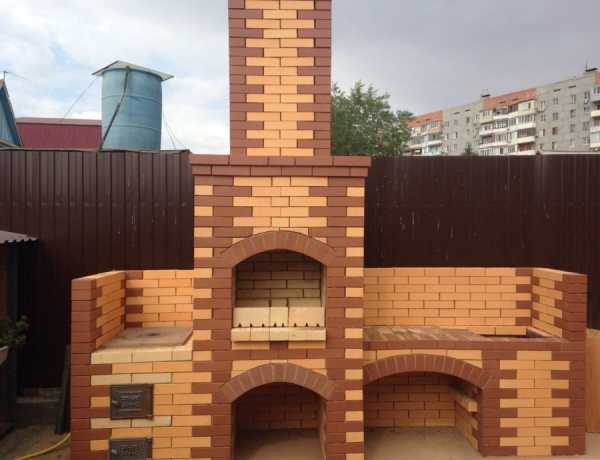

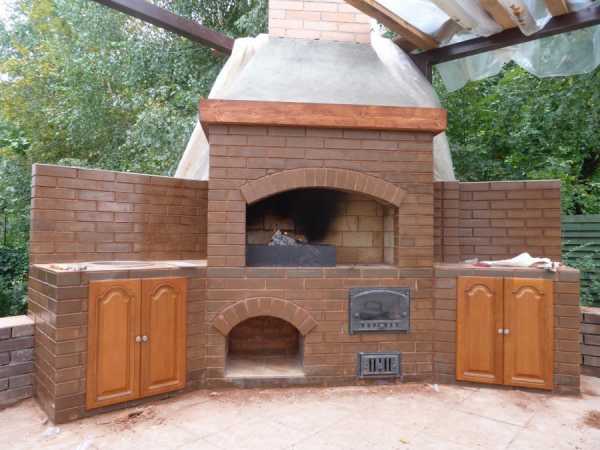

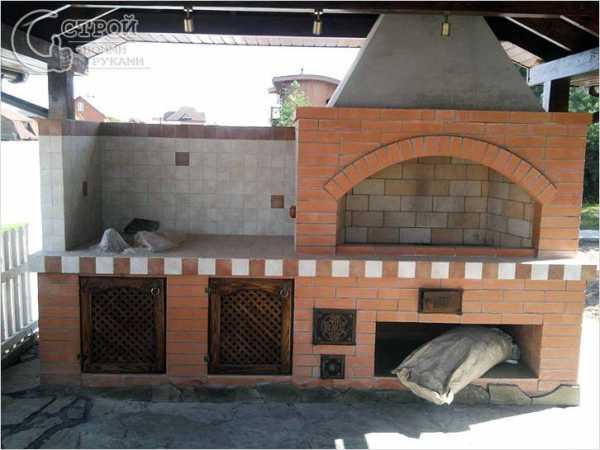

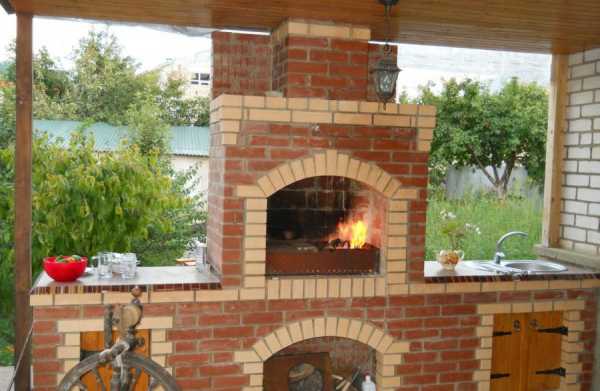

Финальный результат

После нескольких дней, необходимых для полного высыхания, барбекю готово к использованию.

Совет: после каждого приготовления пищи рекомендуем чистить решетку и поддон для углей, чтобы грязь и жир не накапливались.

Рекомендуем посмотреть видео, где есть весь процесс кладки садовой кирпичной печи.

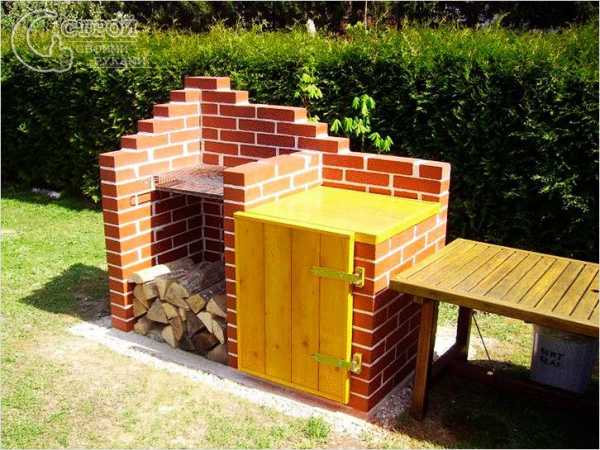

Ниже в галерее вы можете посмотреть еще фото мангалов и барбекю для дачи сделанные из кирпича своими руками, и выбрать подходящий по стилю, функциональности и расположению именно для своего участка.

Между мангалами и барбекю принципиальной разницы нет, кроме того, что на первом еду готовят на шампурах, а второе — на решетке. И то и другое можно делать на одной конструкции, о стройке которой пойдет речь.

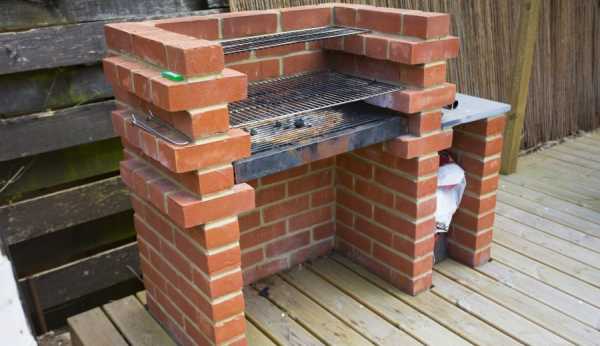

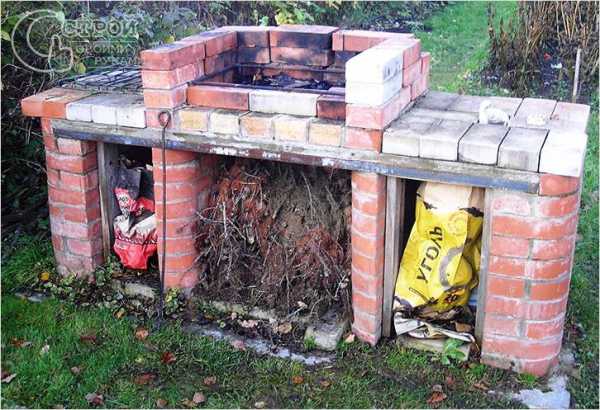

Зачастую дачный мангал – это простая уличная постройка под открытым небом. Барбекю из кирпича – более сложное устройство, которая может располагаться в летней кухне, беседке или на улице, но в нем уже есть дымоход и в большинстве случаев накрытие для защиты от дождя и снега.

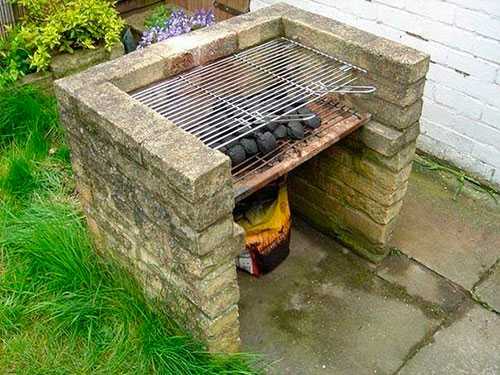

Временное устройство для приготовления пищи из кирпича – отличный летний вариант

Если вы не планируете бывать на даче зимой, то барбекю или мангал, сделанный из кирпича без раствора, отлично подойдет для этой цели. Весной его можно легко и быстро сложить, а на зиму разобрать.

Схема кладки без раствора

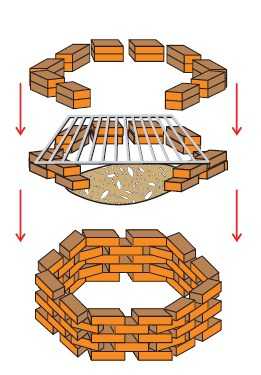

Вот схема и пошаговая инструкция, на которой показано изготовление подобных мангалов и барбекю из кирпича.

Если барбекю планируется небольшое (9-10 рядов кирпича), можно просто хорошо разровнять и утрамбовать землю. Для большего сооружения лучше залить фундамент.

Начинаем выкладывать кирпичи по такому же принципу, как и в предыдущих вариантах, но по кругу и с зазорами примерно 50 мм.

Поверх 5-го ряда укладываем стальной лист, который будет служить поддоном для угля.

Кладем еще 2 ряда и устанавливаем решетку для готовки. Потом еще 2 ряда для защиты от ветра.

Для возведения такого круглого барбекю кирпича понадобиться чуть более 100 штук.

Это один из примеров временного мангала, вы можете его изменять по собственному усмотрению. Или выбрать себе и соорудить один из вариантов, представленных ниже на фото.

mangalka.com

Барбекю своими руками — 120 фото лучших вариантов для дачи. Чертежи, инструкция и видео!

Одним из самых прекрасных способов проведения выходных или праздничных дней считается отдых на природе. Времяпрепровождение на свежем воздухе обязательно сопровождается активными играми, интересными беседами, и, конечно же, вкусной едой.

Неизменной частью пикника считается приготовление шашлыка, рёбрышек или рыбы, на выезде можно воспользоваться стандартными раскладными мангалами, но если вы владеете загородным домом или дачей, намного удобнее будет единожды установить на своем участке печь – барбекю, и она долгое время будет служить любимым местом для приготовления вкусной еды на отдыхе.

Если у вас возник вопрос: «Как сделать печь барбекю?», изучите изложенные ниже советы, инструкции и рекомендации, которые помогут вам просто и быстро соорудить на земельном участке эту конструкцию.

Краткое содержимое статьи:

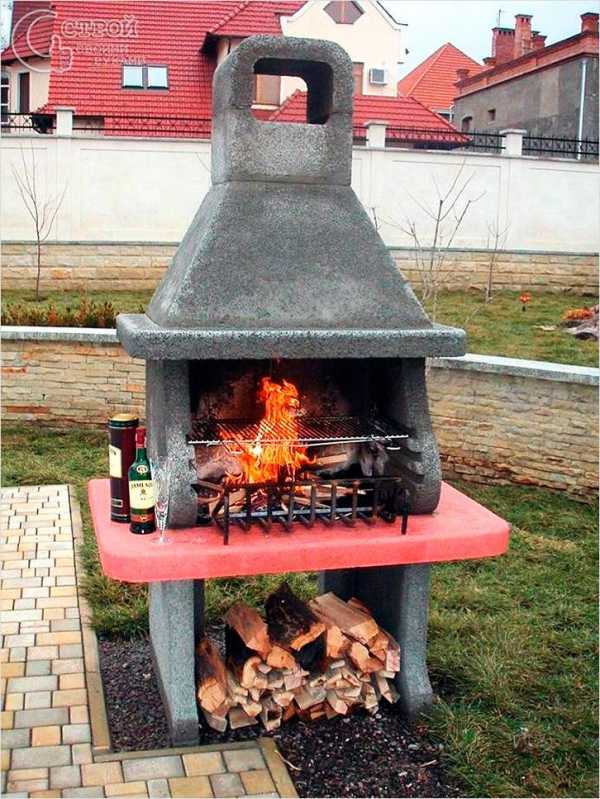

Преимущества барбекю

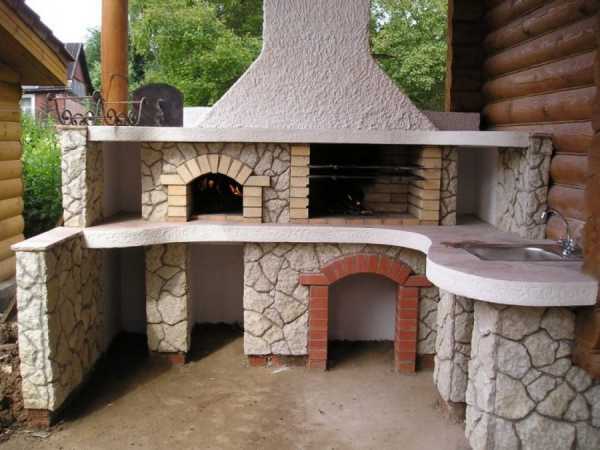

Главным достоинством этой уличной печи является её многофункциональность, она позволит приготовить на свежем воздухе не только привычный шашлык, но и сочные стейки, бифштексы, запечь любую рыбу, различные овощи, высушить грибы, ягоды, травы, фрукты, сварить плов, суп т.д. Установка на даче барбекю с коптильней позволит вам полакомиться копченым мясом, морепродуктами или рыбой.


Конструкция барбекю это идеальное объединение основных достоинств мангала, решетки–гриля и коптильни, что делает эту печь максимально эффективной и результативной:

  • она оборудована задней стенкой, это дает возможность горячему воздуху равномерно распределяться по всему внутреннему объему, обеспечивать поддержание внутри оптимальной температуры;
  • предусмотренный дымоход отлично справляется с отводом ненужного дыма от места готовки;
  • процесс горения осуществляется в специально оборудованной топке. Это преимущество делает пользование печью более безопасным, защищенным и долговечным;
  • она более рационально расходует созданное тепло, даже по окончанию процесса приготовления конструкция будет теплой.

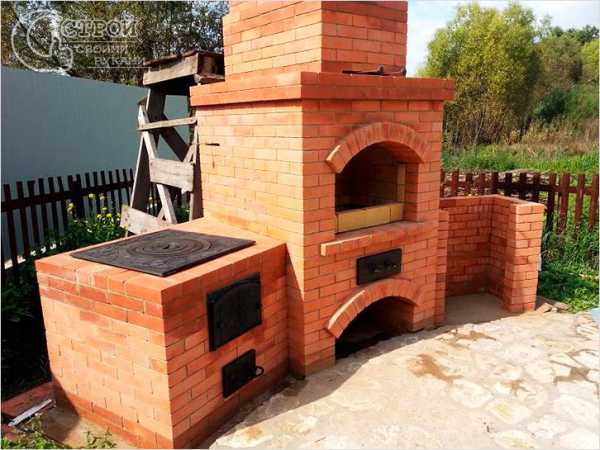

Если вы планируете установить барбекю в полузакрытых беседках или террасах, дополнительным преимуществом может стать то, что печь будет выполнять обогрев помещения, что позволит вам комфортно отдыхать на природе даже в холодное время года.

Разновидности

Вариантов исполнения барбекю масса, всё будет зависеть от наличия или отсутствия в конструкции каких-либо элементов. Определитесь заранее, какими базовыми деталями и особенными приборами будет оборудована строящаяся печь.

В основном, конструкция дополняется:

  • встроенным вертелом;
  • увеличенной открытой зоной топки, это позволит создать иллюзию садового камина;
  • решеткой для жарки;
  • нишей для установки казана, барбекю с казаном позволит вам приготовить массу вкусных и интересных блюд на свежем воздухе;
  • отдельной площадкой под мангал;
  • сооружением под готовку шашлыка;
  • варочной поверхностью;
  • коптильней и т.д.

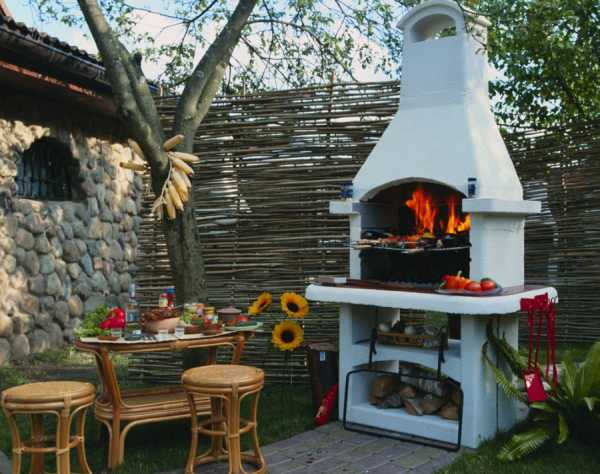

Самым универсальным и многофункциональным вариантом станет конструкция, включающая в себя все перечисленные пункты. Посмотреть, как выглядят печи, укомплектованные тем или иным способом, можно изучив фото разнообразных барбекю, выполненных своими руками, включающими два-три или сразу все названые дополнения.

Подготовка к строительству

Первым важным этапом в обустройстве барбекю, станет выбор места, куда будет установлена печь. При выборе участка для её размещения, необходимо руководствоваться следующими рекомендациями:

  • Расстояние от конструкции до дома должно быть не слишком большим, так как приготовление блюда потребует неоднократных хождений на основную кухню за посудой, продуктами, специями и т.д.
  • Вблизи очага не должны расти деревья и кустарники.
  • Учитывайте превалирующее направление ветра на участке, дым от печи не должен уходить в сторону жилых помещений.

Далее, необходимо определиться, как будет выглядеть будущее строение, нарисовать, или подобрать на строительных сайтах, в специальных журналах примерный чертеж барбекю, определиться с её габаритами.

При построении схемы конструкции, обязательно учитывайте индивидуальные особенности ландшафта на участке, планируйте, чтобы решетка или любая другая основная варочная поверхность барбекю была на безопасной и удобной для готовящего человека высоте.

До начала процесса изготовления печи обязательно определитесь с дизайном будущей конструкции, лучше всего, чтобы она была выполнена в едином стиле с загородным домом, выгодно дополняла общее оформление земельного участка.

На большом свободном пространстве можно поместить большое барбекю, совмещающее в себе различные рабочие зоны, на небольшой территории отлично будет выглядеть компактная печь с оптимальным набором функций.



Конструирование

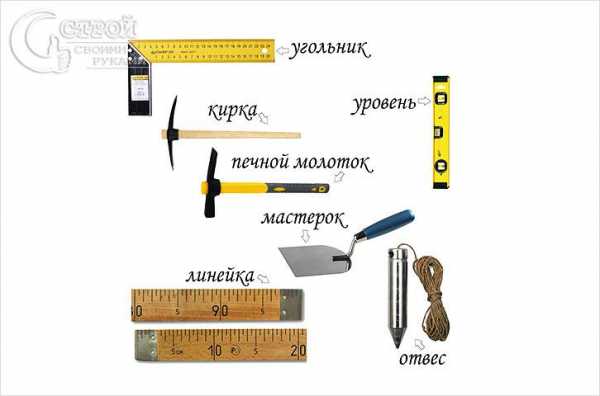

Перед началом работ обязательно нужно заготовить материалы и инструменты, которые понадобятся при строительстве. Ответ на вопрос: «Какой выбрать кирпич для строительно-монтажных работ?», прост: для выкладки барбекю, вам будут необходимы два их вида: шамотный и облицовочный.


Первый тип будет использоваться для обустройства топки и всех мест, которые напрямую контактируют с огнем, второй – для формирования корпуса. Для соединения кирпичей между собой нужно подготовить два вида раствора: для зон, которых будет касаться пламя — глиняный, для оставшихся мест и облицовки — песчано-цементный.

Кроме основного сырья, в процессе конструирования вам понадобятся:

  • щебень либо гравий – они послужат сырьем для фундамента печи;
  • армированная сетка;
  • доски – используются для формирования опалубки;
  • дверцы для топки и поддувала;
  • варочная поверхность с конфорками;
  • основная решетка;
  • дверца для дымохода;
  • уголки из стали для перекрытий;
  • рубероид;
  • болгарка;
  • строительный уровень;
  • молоток;
  • киянка;
  • тара для перемешивания раствора;
  • совковая и штыковая лопаты;
  • мастерок;
  • ведра для воды.

Список необходимых для осуществления строительства вещей составлен приблизительно, он может дополняться, либо, наоборот, уменьшаться, в зависимости от индивидуальности проекта и функционала будущей печи.

После подготовки всех необходимых материалов и инструментов начинается непосредственное конструирование барбекю. Первый этап строительства характеризуется установкой фундамента. Он обязательно должен соответствовать габаритам печи, чем большего размера будет строение, тем сильнее будет подаваемая на него нагрузка.

Можно обратить внимание на вариант ленточного фундамента, но под печь-барбекю возможно устройство более простого, монолитного фундамента. Для этого необходимо вырыть траншею глубиной 30-35 см, полностью засыпать её смесью из песка и гравия, либо из песка и щебня, плотно утрамбовать и полить водой.

После оборудования фундамента сооружают опалубку из досок, укладывают армированную сетку. Затем нужно замесить бетонный раствор из следующих компонентов: цемента, пескогравия, щебня и воды. Бетон заливается в уже смонтированную опалубку, и накрывают полиэтиленом до полного затвердевания.

После того, как фундамент полностью высохнет и отвердеет, на него устанавливают гидроизоляцию, путем нанесения на него гудрона и укладки сверху рубероида.

Наконец, можно приступать к кирпичной кладке. Это нужно делать строго по спроектированной схеме. Необходимо помнить, что те зоны, которые будут напрямую контактировать с огнем, нужно выкладывать шамотным кирпичом, скрепляя его глиняно-песчаным раствором, остальные части печи формируются с помощью облицовочного кирпича.

Главное, четко следовать поставленной схеме, соблюдать количество укладываемых кирпичей в ряд, не забывать о том, что применяемый для строительства раствор дает некоторую усадку, поэтому через каждые 5-7 выложенных кирпичных рядов необходимо обязательно делать перерыв как минимум на сутки, и только по истечению этого времени приступать к укладке следующих рядов.

На самом деле, самостоятельно соорудить барбекю на своем участке не так уж сложно, как кажется на первый взгляд. Главное, составить четкий и подробный проект будущей конструкции, ясную, пошаговую схему строительства, выбрать качественные материалы и инструменты для монтажа, не жалеть времени и сил, отнестись к процессу работ с большим энтузиазмом.

Посвятив строительству несколько дней, вы долгие годы сможете наслаждаться вкусными блюдами, которые приготовите с помощью самостоятельно построенной печи – барбекю.

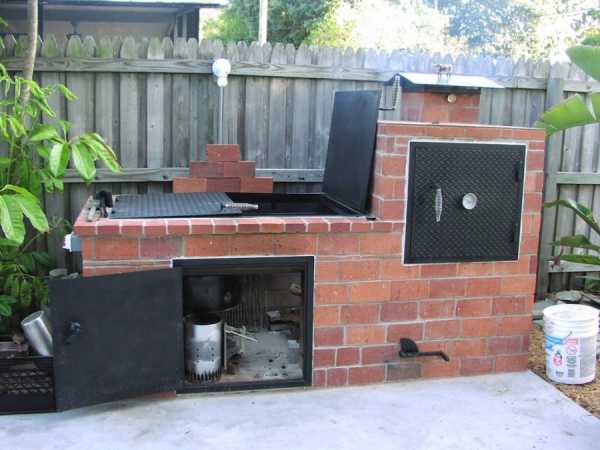

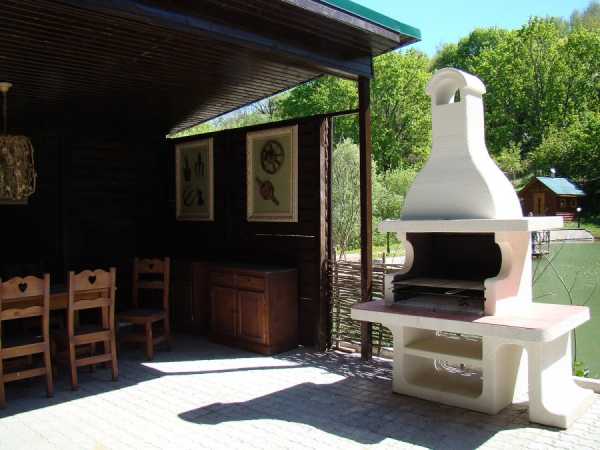

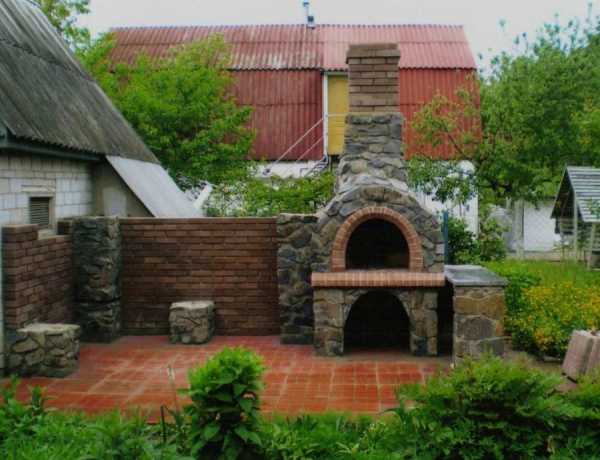

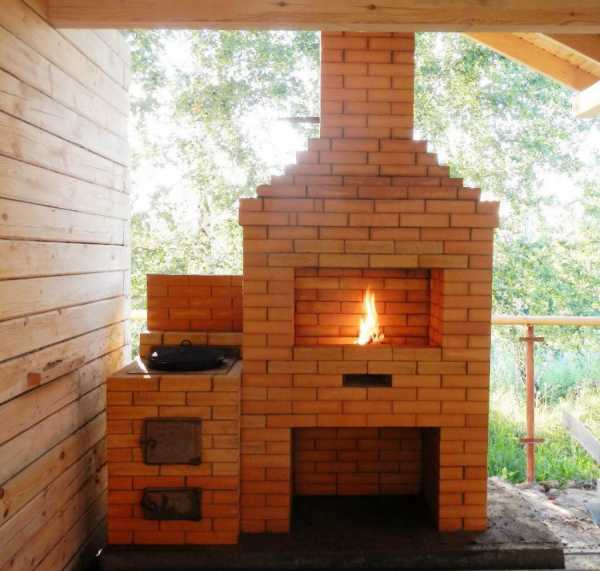

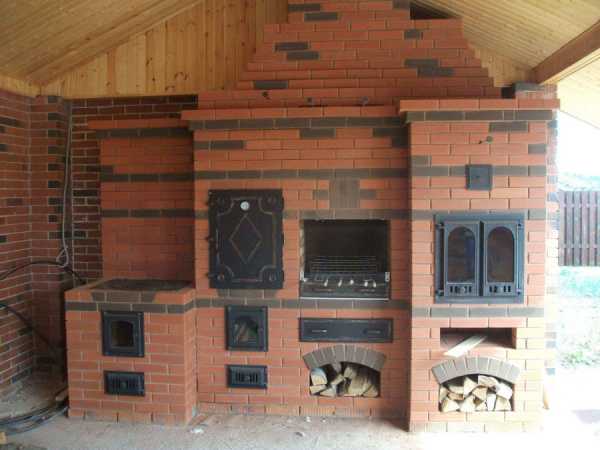

Фото барбекю своими руками


Смотрите также

Сохраните статью себе на страницу: Присоединяйтесь к обсуждению: Copyright © 2018 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1

landshaftdizajn.ru

чертежи, инструкция, рекомендации + фото готовых идей

Любую поездку для отдыха на природу или на дачу тяжело представить без таинства готовки шашлыка. Именно приготовление мяса на углях ассоциируется с таким отдыхом, ведь запах костра придает своеобразность данному виду отдыха. Большинство населения считает, что приготовление шашлыка – это чисто мужское занятие.

Вкус шашлыка зависит не только от умения мариновки, но также, конечно, и от инструмента, на котором происходит его приготовление. И данным механизмом является мангал. Ведь вкусный и сытный шашлык залог отличного отдыха на природе.

Главными советами при мариновании мяса являются:

  • не злоупотребляйте использованием соусов, кисломолочки и майонезов;
  • используйте естественные продукты для маринада, такие как уксус или вино, лук, зелень, специи.
  • кусочки для шашлыка нарезайте кубиками с размером сторон не менее 4-5 см.
  • пользуйтесь «Правильным мангалом».

Краткое содержимое статьи:

Мангал и его характеристики

Его габариты должны позволять расположить шампуры с достаточными пространствами между ними. Ширина мангала должна равняться длине шампуров минус 12-18 см. Длину мангала необходимо рассчитывать из расчета, что на каждый шампур будет приходиться около 8-10 см. Высота над углями не должна составлять более 10 см, а глубина составлять около 20-25 см.

И, конечно, для удобства приготовления необходимо наличие прорезей под шампуры по все его длине. Толщина стенок должна быть достаточно толстой.


Также не нужно во все счищать копоть с внутренней стороны стенок – ведь это придает особенный вкус мясу. Необходимо в боковых стенках ближе к днищу сделать отверстия, способствующие притоку воздуха.

Изготовление мангала

С чего же стоит начать при изготовлении мангала? Предварительно необходимо определиться с типом мангала, который вы хотите смастерить. Размеры мангалов бывают разными в зависимости от потребностей, в результате чего они делятся на стационарные и переносные.

В зависимости от потребности необходимо выбрать материал для изготовления собственноручного мангала. Далее мы рассмотрим все виды мангалов от простых до самых сложных.

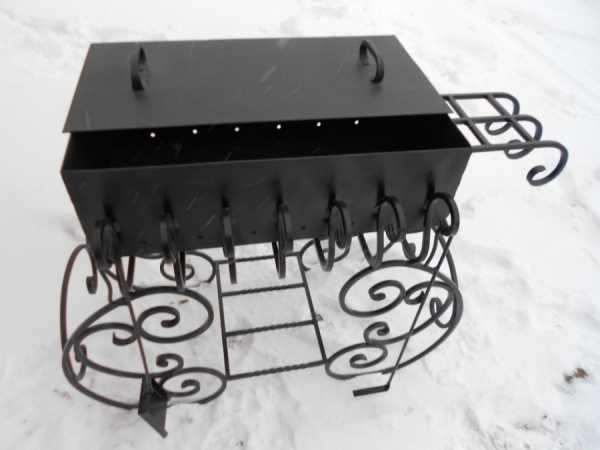

Мангал из металла

Самый популярный вид — мангал из листовой стали. Преимуществами такого вида являются дешевизна, простота сборки и минимум трудозатрат.

Для его изготовления можно использовать куски листового металла, стальной баллон или бочку в совокупности с обрезками труб и уголков. А так как велика вероятность того, что данный материал может просто валяться у вас на даче под рукой в виде не нужного хлама, то мангал не потребует от Вас и вовсе никаких финансовых затрат.

Второе преимущество – простота сборки. Каждый человек, умеющий хоть немного пользоваться сваркой без проблем сможет сконструировать и собрать мангал из металла фактически любой сложности. Да при использовании уголков и вовсе можно обойтись без сварки, а использовать для соединения специальные отверстия, болт и гайки.

Также данные мангалы очень мобильны. И самое главное к созданию мангала можно подойти творчески, и вся эта груда хлама станет вашим творческим шедевром, которым вы сможете гордиться.

Недостатками таких мангалов могут являться недостаточно толстые стенки, из-за своей способности быстро прогореть. В итоге будет проявляться ржавчина на стенках и обязательно при сильном нагреве поведет вашу конструкцию.

Изготовление мангала без использования сварки

Изготовить мангал своими руками без сварки возможно двумя вариантами: скрепляя при помощи уголков, болтов и гаек или пазов. Мангал с пазами будет очень полезен на природе ввиду простоты сборки и компактности при перевозке.

До начала сборки необходимо запастись следующими материалами:

  • листовым материалом в требуемом количестве толщиной 2-4 мм;
  • металлическими уголками для ножек;
  • инструментами: дрель, болгарка, тиски, молоток и ножовка по металлу.

Порядок выполнения работ:

  • необходимо сделать чертежи мангала.
  • на металле делаем разметку для дна и стенок металла.
  • согласно разметке, разрезаем металл, используя болгарку или ножовку для металла.
  • для простоты сборки подогните низ боковых стенок при помощи тисков и молотка.
  • у длинных стенок аналогичным способом подогнуть и края примыкающие к коротким стенкам.
  • на боковинах и ножках выполняем пазы для соединения между собой.
  • на длинных стенках выполняем щели под шампуры (желательно 2 типов 4 см и 7 см). Прорези разной глубины рекомендуется делать для возможности регуляции жара подаваемого на продукт приготовления, путем расположения его ниже или выше над углями.
  • по низу длинных сторон дрелью делаем отверстия диаметром около 12 мм.
  • полезно и удобно будет сделать ручки для переноса на более коротких стенках.
  • и наконец собираем получившуюся конструкцию.

Пример чертежа разборного мангала приведен на фото ниже и в конце статьи в галерее. Это конечно не единственный вариант и множество других вариантов можно найти на просторах интернета.

Изготовление мангала с использованием сварки

Данный метод сборки не имеет особых отличий от без сварочного варианта. Принципиальным отличием является то, что соединение всех деталей между собой осуществляется при помощи сварки. И нет необходимости производить различные загибы, формирование пазов и крепежных отверстий как для разборных.

Сваркой чаще пользуются для более основательных мангалов на даче и турбазах. Для удобства их иногда оборудуют специальными местами для дров, крышей и другими полезными и приятными мелочами.

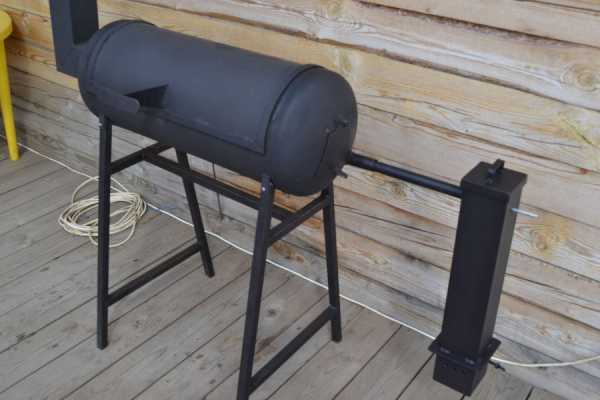

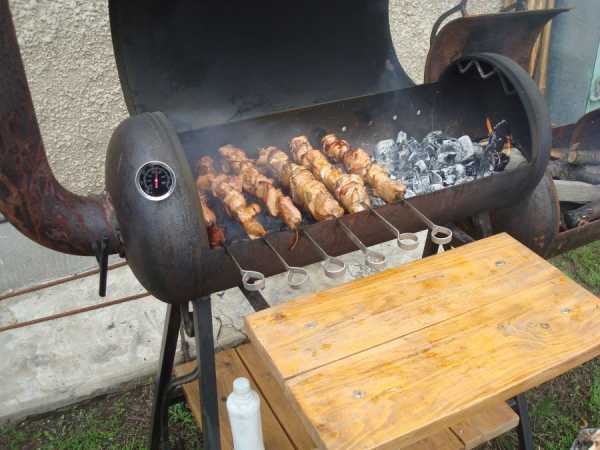

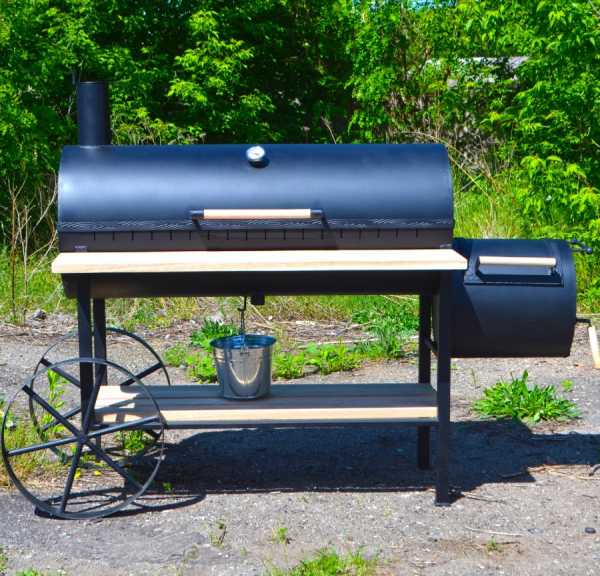

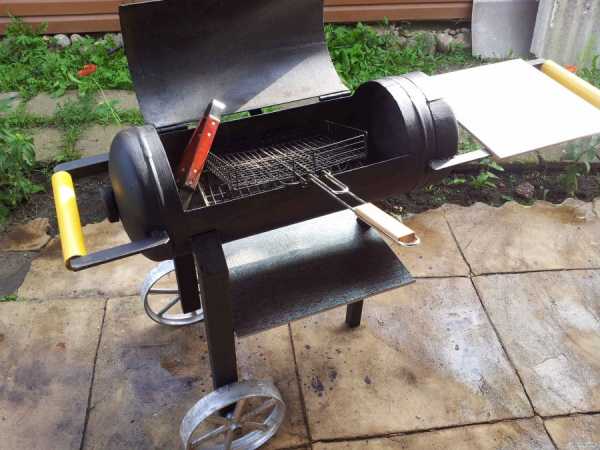

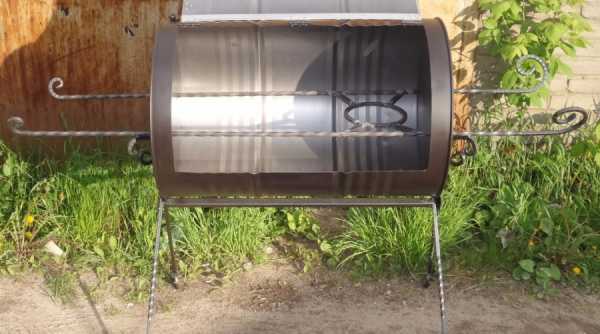

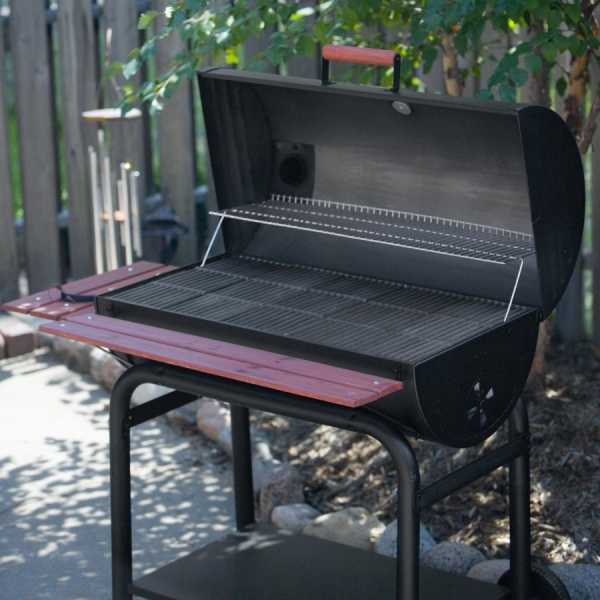

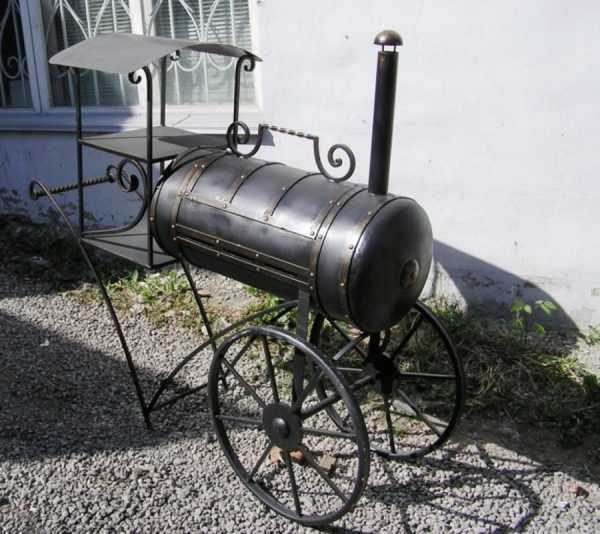

Также рассмотрим частный случай изготовления – мангал из газового баллона.

Преимуществом такого баллона является:

  • простота конструирования;
  • дешевизна;
  • достаточная толщина стенок;
  • функциональность;
  • мобильность.

Недостатки:

  • нужно использовать только угли для приготовления;
  • несмотря на мобильность в одного его перенести все равно невозможно.

Особенности изготовления мангала

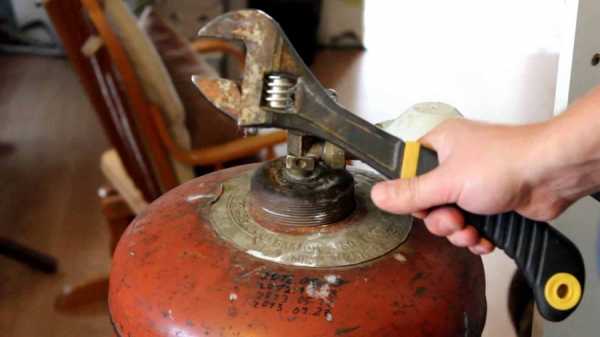

Прежде всего нужно полностью избавиться от газа в баллоне при помощи вентиля. Для контроля выхода газа необходимо открытый вентиль смочить раствором из мыла. Пока мыльный раствор пузырится значит давление газа внутри баллона еще не достаточное, чтобы приступать к дальнейшим действиям.

После как Вы убедитесь, что давление равно атмосферному необходимо перевернуть баллон, и вылить остававшийся конденсат, залить во краев водой на 2-3 дня. Выливать воду желательно подальше от жилых зданий, в связи с тем, что метан характеризуется резким запахом.

Стадии сборки аналогичны его созданию из листового материала с небольшими отличиями.

Для изготовления нам потребуется:

  • разводной ключ;
  • сварочный аппарат;
  • болгарка;
  • 2-4 петли;
  • перчатки;
  • молоток;
  • заклепки с заклепочным пистолетом;
  • отвертка;
  • зубило;
  • дрель со сверлами от 10 до 14 мм;
  • металлические трубы для ножек и дымохода;
  • 4 квадрата площадью около 100 см2 под ножки.

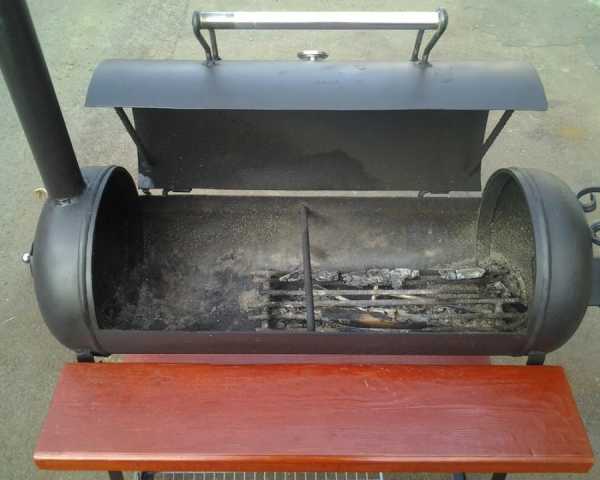

Пошаговая инструкция, как сделать мангал из газового баллона:

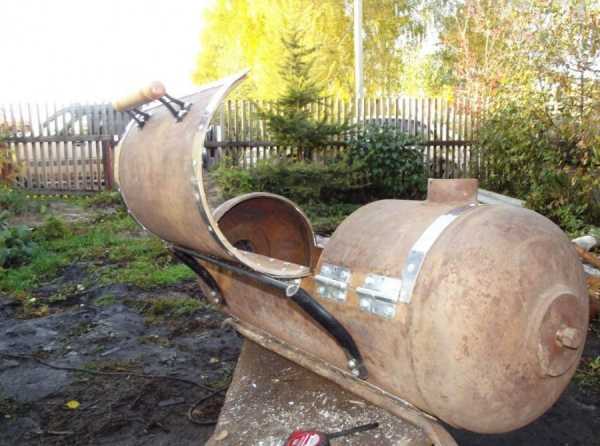

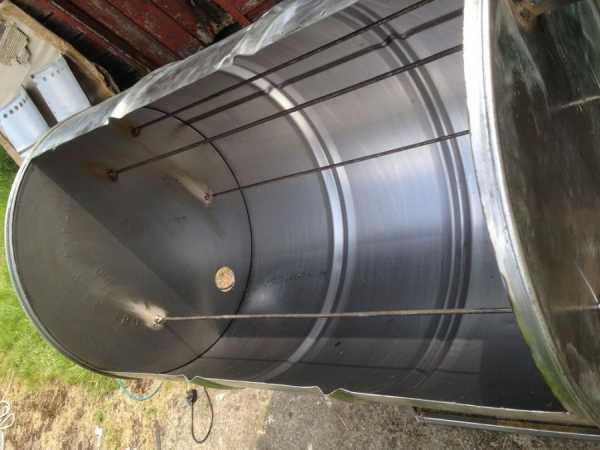

Распиливание. Пожалуй, это самый важный этап, ведь именно от него зависит эстетический вид будущего изделия. Требуется полностью выкрутить вентиль применив разводной ключ и срезать его болгаркой. Рекомендуется все работы с болгаркой производить при непосредственном поливе водой для исключения возгорания остатков метана.


Сваркой прикрепляем ручки и крышке. Советуем использовать петли, соединения которых основаны на заклепках. А затем приварить петли к баллону. Необходимость сварки петель связаны с влиянием высоких температур, ведь если этого не сделать, то со временем клепки отпадут.

Устанавливаем ножки. Отпиливаем их удобной для вас длины и привариваем их ко дну баллона на равнозначном расстоянии от центра. Незабываем снизу ножек прикрепить металлические пластины, обеспечивающие устойчивость на мягком грунте.

Также существует другой вариант основания. Процесс его создание будет более трудоемким и состоит в следующем. Берется пару полосок металла, изгибаются дугой повторяющей форму баллона и привариваются ножки к её концам. Далее снизу ножки соединяются поперечной планкой. И в завершении создания стоек соединяем их между собой.

Во избежание деформации во время готовки мяса привариваем два уголка внутри его для придачи большой жесткости.

Высверливаем в нижней части сзади около 14-18 отверстий диаметром около 12-18 мм для подачи кислорода, так нужного для горения. А также по краям делаем надпилы используя болгарку.

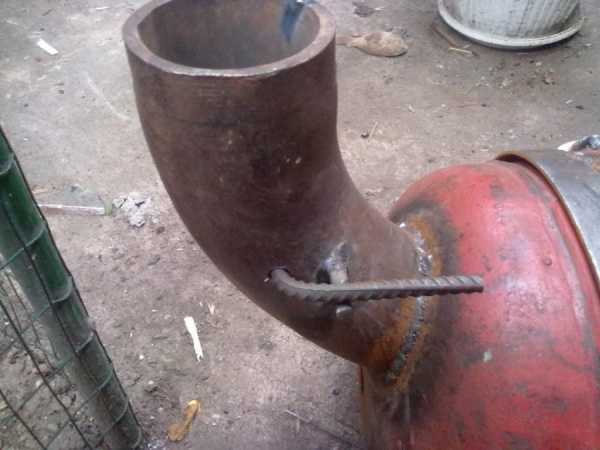

На месте крупного отверстия, где был удален вентиль, монтируем трубу-дымоход и привариваем.

В данной статье мы уделили особое внимание мангалам из металлов, но многие люди себе делают специальные стационарные мангалы из кирпича. Более подробно об изготовление таких мангалов вы можете найти в сети интернет. Для примера мы приведем ниже фото готовых мангалов из кирпича.

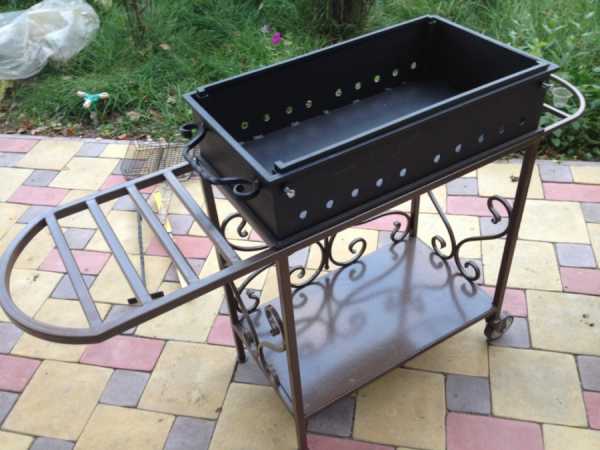

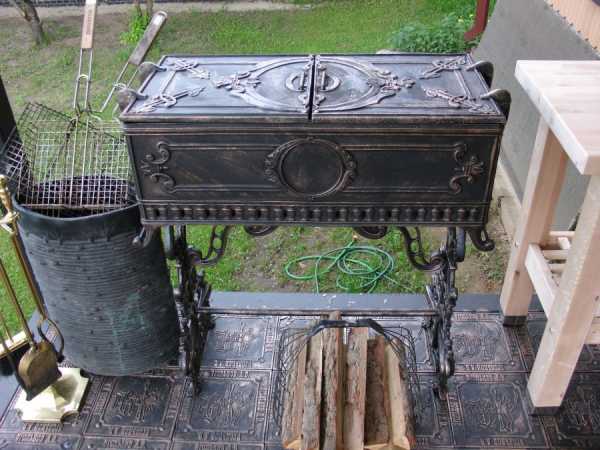

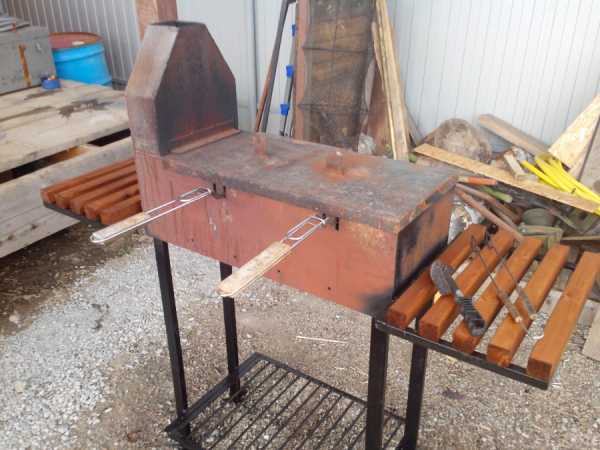

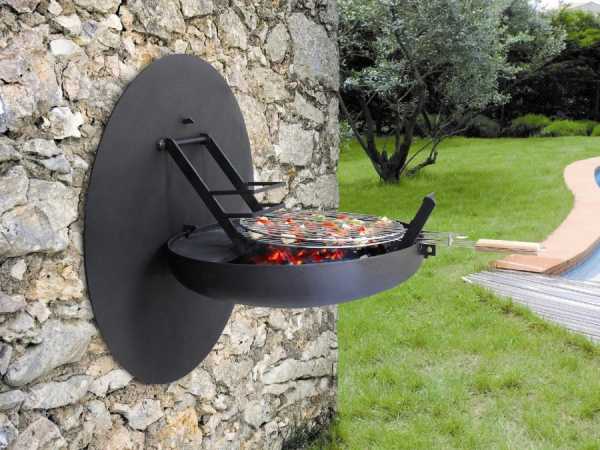

Фото мангала своими руками


Смотрите также

Сохраните статью себе на страницу: Присоединяйтесь к обсуждению: Copyright © 2018 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1

landshaftdizajn.ru

Делаем мангал из кирпича самостоятельно: чертежи и пошаговая инструкция

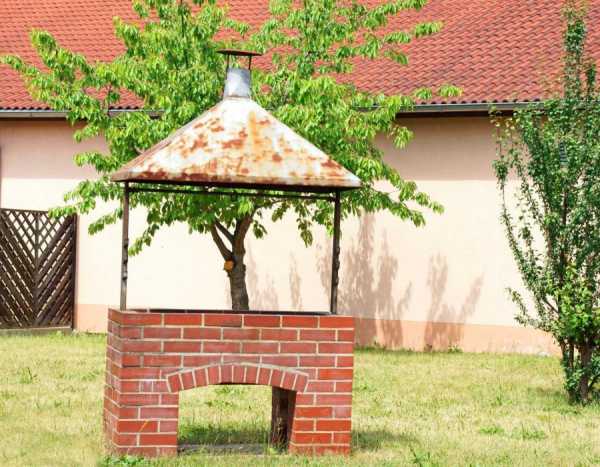

Небольшой кирпичный мангал для частного дома

Особенности конструкции

У подобной конструкции имеется несколько отличительных особенностей. В первую очередь стоит отметить, что кирпичные постройки являются стационарными. Это удобно при обустройстве полноценной гриль-зоны, но может стать недостатком в случае необходимости перепланировки пространства двора.

Конструкция изделия состоит из основания, опор и жаровни. Для защиты от ветра пристраиваются стенки над решеткой. Что касается самого материала, он позволяет готовить сочное мясо, так как обеспечивает жар со всех сторон. Если модифицировать конструкцию, ее можно использовать, как закрытую барбекюшницу.

Принцип обустройства стандартной модели изделия

Если вы решили обустроить мангал из кирпича на даче, примите во внимание следующие его преимущества и недостатки.

Плюсы:

  • простой принцип действия;
  • удержание тепла;
  • декоративность;
  • разнообразие моделей;
  • долговечность;
  • удобство использования.

Минусы:

  • стационарность;
  • высокая стоимость качественного материала;
  • трудоемкость работ по монтажу.

Совет: Если вы, не имея навыков, решили выложить мангал из кирпича своими руками, выбирайте несложные модели.

Ещё один пример прекрасного мангала из кирпича

Читатели считают данные материалы полезными:
  • Как построить свой собственный комплекс-барбекю?
  • Садовые барбекю как элемент кулинарии и целая философия

Разработка идеи

Перед тем как приступить к монтажным работам следует рассмотреть разные по конструкции мангалы из кирпича. Чертежи для каждой модели могут отличаться кардинально. Для новичков подойдет простейший вариант, состоящий из опор из поддона для углей. Продвинутым мастерам стоит обратить внимание на комбинированные печные комплексы.

Советуем подробнее изучить материал как построить беседку с мангалом своими руками.

Варианты дизайна

Из всего разнообразия гриль-конструкций, возводимых из такого материала, можно выделить отдельные группы изделий. Самый доступный по стоимости и способу возведения — простой мангал из кирпича. Он состоит из опор и решетки с поддоном для углей. Некоторые изделия даже не имеют защитных верхних стенок. Для удобства готовки можно пристроить рабочую поверхность. Здесь же хранят топочные материалы, шампуры и посуду.

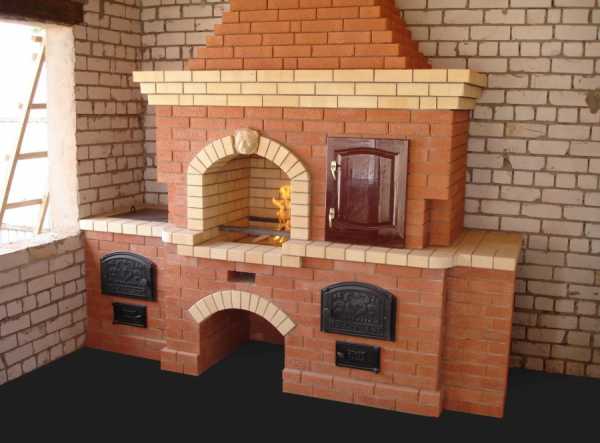

Более сложный вариант — многофункциональная печь-мангал из кирпича. Своими руками сделать ее сможет не каждый. Такие комплексы дополняются крытой топкой, варочной поверхностью, коптильней, мойкой и прочими необходимыми для готовки объектами.

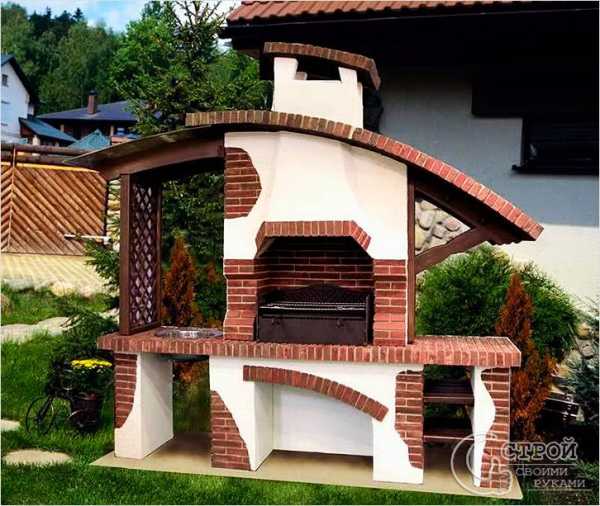

Комбинированный мангал с дополнительными рабочими поверхностями

Что касается декоративного оформления, здесь можно поэкспериментировать с отделочными материалами, способами выкладки кирпича, формами жаровни и других элементов.

Выбор места под строительство

Не менее важный вопрос — выбор места расположения. Перед тем как строить стационарный мангал из кирпича своими руками рекомендуется тщательно продумать вопросы удобства его размещения, использования и т.д. Лучший вариант — создание комплексной зоны отдыха. Площадка на заднем дворе, терраса или беседка со столом — отличные варианты.

Рекомендуем прочитать материал о кирпичных мангалах-коптильнях барбекю в дополнение к данной статье.

Совет: Обязательно необходимо продумать вопросы отведения дыма от жилых помещений и пожарную безопасность.

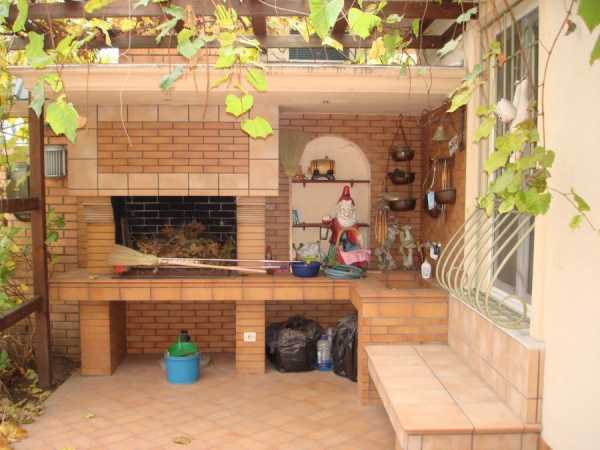

Отличная идея — беседка с мангалом

Если подходящего места не нашлось, сделайте небольшой отдельно стоящий уличный мангал из кирпича. Его можно разместить в саду или в дальнем углу двора. Для предотвращения образования луж и грязи после дождя обустройте возле него площадку или помост. Старайтесь избегать соседства с кустарниками, хозяйственными постройками и прочими легко воспламеняющимися объектами. Также убедитесь в том, что дым от гриля не причинит неудобств вашим соседям.

Размеры и чертежи

Следующий этап подготовительных работ — определение габаритов будущего изделия и составление плана проекта. Проектируя мангалы из кирпича своими руками, чертежи нужно прорисовывать с обозначением размеров каждого отдельного элемента и его точным расположением.

Прочитайте так же об устройстве кирпичной коптильни в дополнение к данной статье.

Обычно конструкция делится на две горизонтальные части. Внизу обустраивается место для хранения дров и углей, а вверху — непосредственно гриль с жаровней. Если предусматривается наличие вспомогательных поверхностей, нужно учесть, что работать на них должно быть удобно и безопасно.

Проектируя кирпичные мангалы своими руками, чертежи также должны комплектоваться проекцией готового изделия с соблюдением точных пропорций. Это позволит наглядно оценить его внешний вид и эргономичность.

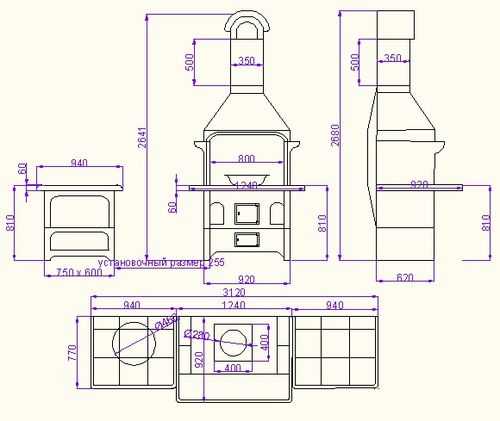

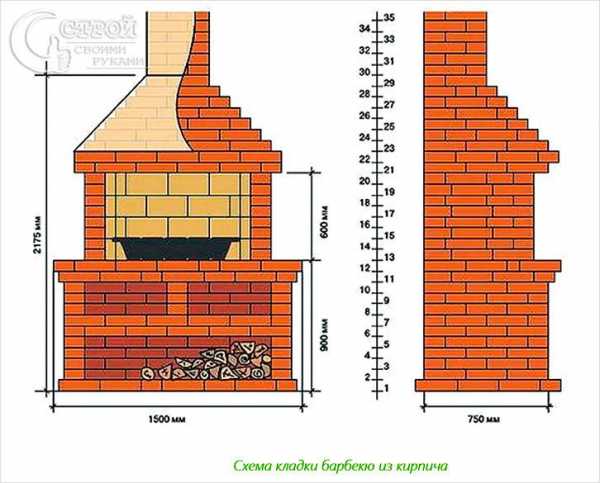

Примерная схема для простого мангала

Стандартная высота рабочей поверхности гриля — 90 см. Так как речь идет об индивидуальном проекте, можно откорректировать данные под свой рост. Что касается ширины жаровни, нет смысла делать ее менее 50 см. Рабочая поверхность тоже должна быть достаточно широкой, чтобы на ней можно было нарезать продукты, ставить посуду и готовые блюда.

Обратите внимание: при расчетах также нужно учитывать габариты используемых материалов.

Необходимые материалы

Для того чтобы построенный кирпичный мангал своими руками прослужил вам много лет важно подобрать качественные материалы. Часто при обустройстве гриль-комплексов используют несколько типов кирпича. Для выкладки жаровни обязательно нужно закупить огнеупорный красный кирпич. Рабочие поверхности, не поддающиеся воздействию высоких температур, можно сделать из более дешевых материалов.

Помимо кирпича, для работы вам понадобятся:

  • цементно-глиняный раствор;
  • бетон;
  • арматурные прутья;
  • металлические уголки;
  • уровень;
  • фурнитура, лучше чугунная.

Прочитайте так же статью про уличные барбекю на нашем сайте.

Необходимо позаботиться о подборе качественной фурнитуры и обслуживающего инвентаря

Из фурнитуры понадобится решетка для приготовления пищи, шампуры и опоры для них, поддон-решетка для углей. Основная часть фурнитуры делается съемной, что упрощает пользование грилем. Печи барбекю также часто оснащаются вытяжкой.

Порядок строительства

Необходимо подробно разобрать вопрос как сделать мангал из кирпича. Этап строительства охватывает несколько базовых шагов. Для начала подготавливается площадка под застройку и обустраивается фундамент, который послужит основанием для будущего изделия. Далее нужно выстроить опоры и вспомогательные поверхности.

Порядок строительства стандартного кирпичного мангала

Монтаж жаровни — самый ответственный момент. Здесь нужно предусмотреть наличие опор для фурнитуры и продумать защитные элементы. Крытые барбекюшницы к тому же имеют надстройку в виде свода с вытяжкой для дыма. Если в строительстве вы новичок, для начала попробуйте изготовить простой мангал из кирпича своими руками.

Фундамент

Первый этап — обустройство фундамента. От качества выполнения этих работ зависит то насколько устойчивым будет будущая конструкция. Перед тем как построить мангал из кирпича необходимо выровнять почву, чтобы устранить перекосы и прочие дефекты ландшафта. Далее производится заливка бетона.

Для массивной конструкции понадобится армированный бетонный фундамент

Порядок выполнения работ выглядит следующим образом:

  • Фундамент углубляют в почву. Для этого снимается слой грунта толщиной примерно в 25 см.
  • Для защиты от размывания и проседания в котлован засыпается слой песчано-гравийной подушки в 15-20 см.
  • Поверх засыпки укладывается арматурный каркас. Отдельные прутья достаточно соединить проволокой.
  • Бетон готовится из песка, цемента, мелкого щебня и воды. Его заливают в котлован под опалубку с выступом над землей в 10-15 см. Можно разбить эту операция на два подхода. Массу выравнивают правилом и вибрируют для устранения пустот.

Совет: если вы строите миниатюрный уличный мангал из кирпича своими руками, можно обойтись созданием ленточных бетонных опор без использования арматуры.

Кирпичная кладка

После первичного высыхания бетона, на что может уйти от нескольких дней до недели, можно приступать к этапу выкладки кирпича. Для удобства выполнения работ рекомендуется заранее разработать план порядовки кладки. Особенно это актуально для крупных комплексных проектов.

Для того чтобы сделать мангал из кирпича своими руками по стандарту используют кладку в полкирпича. Если предполагается значительная нагрузка на стенки, используют единичный формат. Чтобы конструкция не завалилась и оставалась прочной в течение долгих лет применяется принцип кладки вразбежку.

Кирпичная кладка должна смещаться на пол элемента в каждом следующем ряду

Ряды выкладываются в несколько заходов, чтобы низ успевал просохнуть и не смещался под весом нового материала. При выкладке горизонтальных поверхностей в швах кладки закрепляются металлические уголки, на которые укладываются кирпичи. По такому принципу обустраивается промежуточная полка, отделяющая жаровню от дровника, а также рабочие поверхности по бокам.

Обустройство жаровни

Для удобства использования изделия важно правильно обустроить жаровню. В простейших моделях этот элемент представлен продолжением вертикальных опор и оделяется перегородкой, на которую укладываются угли. Для размещения поддона и гриля в кирпичной кладке можно использовать несколько приемов:

  • смещение кирпича для образования выступов;
  • установка уголковых профилей;
  • монтаж скоб-держателей.

Выступающие кирпичи служат опорой для металлической фурнитуры

Для того чтобы обеспечить нормальное горение дров и поддержание жара в углях необходимо сделать в днище жаровни вентиляционные отверстия.

Совет: установка дополнительной решетки облегчит процесс вычищения золы из топки.

Если вы решили построить мангал из кирпича своими руками, который имеет крытую жаровню, понадобится гораздо больше кирпича и металла для обустройства перемычек. Вариантов может быть несколько: прямоугольный проем или арочный свод разной формы, с вытяжкой или без и т.д. При обустройстве дымоотвода в своде предусматривается наличие канала.

Для выполнения арочного свода понадобятся дополнительные приспособления

Арочные конструкции выглядят эффектно и красиво. Для монтажа кирпича подобным образом нужно использовать кружало по форме спроектированного элемента и распорки для поддержки тяжелой надстройки. Важно определить точное положение центрального кирпича, так называемого замка. Швы между соседними элементами имеют форму клина, с расширением кверху.

Вариант кладки кирпича

Декоративная отделка

После того как конструкция просохнет, можно приступать к ее декоративной отделке. Этот этап является не менее важным, чем сам монтаж, так как от качества выполнения работ во многом зависит внешний вид изделия.

Если кирпичный мангал изготавливался из хорошего материала, в качестве завершающих работ достаточно произвести зачистку поверхности от излишков раствора и при необходимости заполнить просветы в швах. При использовании чернового кирпича или неаккуратной его укладке придется продумать дополнительную облицовку.

Сочетание разных материалов выглядит очень эффектно

Для декора мангала можно использовать клинкер, искусственный камень, терракоту и подобные материалы. Отдельно стоит продумать оформление рабочей поверхности. В качестве столешницы можно использовать плитку и мозаику, дерево, ДВП с декоративным покрытием.

Совет: придать привлекательный внешний вид изделию можно с помощью кирпичей разного цвета, фактуры и формы.

Видео: инструкция по изготовлению мангала из кирпича

Если все работы будут выполнены правильно, двор вашего дома пополнится полезным и декоративным приспособлением для готовки пищи на углях. Для поддержания нормального состояния мангала не забывайте время от времени производить его чистку и проверять состояние кладки.

kamin-maker.ru

Барбекюшница из кирпича своими руками

Барбекю в понимании строителя – это очаг для приготовления пищи, который можно при необходимости соорудить самостоятельно. Это же слово в понимании повара означает готовые блюда, приготовленные на этом очаге. Сегодня вы узнаете о том, как строится барбекюшница из кирпича своими руками. Также в этой статье будет показана разница между мангалом и барбекю.

Мангал и барбекю — в чем разница

Главное отличие состоит в том, что на мангале блюда готовятся на шампурах, а барбекю делают на решетке. Хотя оба эти метода приготовления легко реализовать на обычном костре.

Также эти конструкции классифицируются по наличию/отсутствию крыши. Мангал – это открытое бездымоходное приспособление. Барбекюшница же представляет собой очаг с жаровней и решетками над ней, установленный на небольшом постаменте. Обычно барбекю строится с дымоходом.

Барбекюшница отлично смотрится как на маленьком клочке земли у дома, так и на роскошной даче. Отдых с блюдами, приготовленными на барбекю, приносит заряд положительного настроения, бодрости и энергии. Поэтому затраченные усилия на его строительство оправданы.

Чертеж для барбекю – начальный этап его возведения

Если вы уже определились с местом строительства, то самое время разработать чертеж барбекю. Однако перед этим определитесь со стилем сооружения, оно должно сочетаться со стилем дома и хозпостроек. Примерные чертежи конструкции будут приведены в конце этой статьи. Возможно, один из вариантов придется вам по душе. Также в статье будут фотографии порядовки строения из кирпичей, что позволит вам точно выполнить кладку барбекю.

Обратите внимание! В чертеже должны быть указаны размеры конструкции, необходимые для эффективного выполнения главных задач барбекю – приготовление овощей и мяса на углях.
Общая схема барбекю из кирпчиа

Определитесь с конструктивными особенностями печи-барбекю. Будут ли построены полки, ниши для дров, подставки для блюд, крыша, умывальник или беседка? Все эти моменты важно определить еще до составления чертежа. Уровень решетки над жаровней должен совпадать с уровнем стола. В таком случае повару будет удобно готовить.

Оптимальные размеры печи-барбекю:

  1. Общая высота – не более 1,8 м.
  2. Постамент – до 0,8–0,9 м.
  3. Жаровня должна быть на уровне 0,5–0,7 м, а под ней можно сделать нишу для просушивания дров.
  4. Внутренняя ширина печи не должна быть больше 0,5 м.
Обратите внимание! Компактные размеры жаровни помогут вам в процессе эксплуатации сохранить жар и сэкономить дрова.

Материалы и инструменты

Без наличия расходных материалов и соответствующих типу строительства инструментов невозможно что-либо построить. Поэтому перед началом работ важно закупить материал и подготовить инструмент. Для возведения барбекю вам потребуется такой набор материалов:

  • Красный кирпич (количество зависит от размера печи и наличия/отсутствия дополнительных элементов).
  • Шамотный кирпич для топки (количество также определяется соответственно проекту).
  • Печное литье, то есть колосники, решетки для барбекю, поддувала, дверцы, заслонки и прочее.
  • Сухие смеси либо глина.
  • Арматура.
  • Цемент понадобится при заливке фундамента.
  • Песок речной и гравий для приготовления раствора.
  • Доски для опалубки.
  • Металлический лист (размер зависит от параметров жаровни).
  • Гидроизоляционный материал (например, рубероид или гудрон).

Инструментарий:

  • Инструменты для накладки раствора.
  • Резиновая киянка.
  • Уровень/отвес.
  • Болгарка с кругами для шлифовки.
  • Пила для мокрой резки кирпича с соответствующими алмазными отрезными дисками.
  • Если предусмотрена полукруглая арка, то под нее нужен шаблон.

Фундамент

Перед тем как построить барбекю, следует подготовить площадку и залить фундамент. Для печного сооружения типа барбекю, достаточно будет неглубокого П-образного монолитного фундамента, залитого в заранее подготовленную траншею глубиной 30–50 см.

Если печь строится на открытом грунте, то фундамент должен быть углубленным, а если на забетонированной площадке, то основание нужно просто дополнительно укрепить при помощи металлических свай.

Итак, после снятия слоя грунта примерно на 40 см, на дно следует уложить песок, щебень и утрамбовать его, слоем в 7 см. Сверху укладывается арматурная сетка и осуществляется заливка бетона, который изготавливается из цемента марки 300, щебня, песка и воды. Также при желании можно добавить пластификатор, например, гашеную известь. В нашем случае нужно залить монолитное армированное основание с шагом армирования – 15 см.

Закладка основания

Поверхность залитого фундамента необходимо выровнять. Сделать это можно правилом. Затем готовое основание прикрывается пленкой. Работа может быть продолжена только после высыхания основания. На это может уйти до двух недель.

Обратите внимание! Вместо заливки фундамента в грунт можно вкопать железобетонную плиту.

Как сделать раствор

Кладка барбекю включает в себя использование глиняного раствора. И как раз-таки от качества этой смеси будет зависеть прочность и долговечность всей конструкции. Так, недопустимо чтобы глиняный раствор крошился и трескался после высыхания. Поэтому он должен быть сравнительно пластичным и относительно густым.

Виды песка

Раствор из глины подразделяется на 2 вида:

  1. Тощий. Подразумевается непластичный раствор, который не дает усадку после обжига. Но он будет трескаться и высыпаться из швов. Поэтому для кладки он не подходит.
  2. Жирный. Здесь имеется в виду наличие у раствора пластичности. За счет этого свойства раствор равномерно распределяется по всей площади кирпича. Однако при обжиге имеется осадка. Как следствие, для кладки барбекю и мангала не используется.
Плохой и хороший раствор

Для приготовления хорошего глиняного раствора потребуется следующий перечень материалов:

  • Вода.
  • Речной или мелкий горный песок.
  • Желательно жирная глина.
  • Цемент.
  • Соль.
  • Строганная доска.
  • Ведро 10 л и банка 1 л.
  • Сито для просеивания с размером ячеек 1,5×1,5 мм.
  • Сито с широкими ячейками 3×3 мм.
  • Кирпич сырец.

Итак, для приготовления качественной смеси рекомендуется взять кирпич-сырец. Благодаря ему, в раствор можно добавить достаточное количество глины и песка. Плюс к этому, он идеально сочетается с кирпичом для кладки, так как имеет практически похожую структуру. Учитывая, что найти кирпич-сырец может быть затруднительно, да и процесс приготовления из него раствора трудоемкий, лучше всего за основу глину и мелкий горный песок.

Рецепт приготовления глиняного раствора

Предварительно посредством сита (с ячейками 1,5×1,5 мм) очищаете песок от гравия и других загрязнений. Благодаря такой очистке вы сможете сделать тонкий слой шва при кладке барбекю. Исходя из качества глины, добавляется необходимое количество песка.

Обратите внимание! На ощупь хороший раствор не должен иметь комков, сгустков, ему следует быть однородным. С лопаты смесь должна сползать, не расплываясь по ней.
Первые ряды

Чтобы повысить прочность получаемого раствора, в смесь добавляется поваренная соль. На ведро раствора 200 г соли или цемента 3–4 кг также на ведро. Если соль растворится в воде, то цемент следует загустить в воде до состояния сметаны. После этого такие добавки добавляются в глиняный раствор.

Порядовка

Выполнить порядовку кирпичного барбекю сложнее всего, так как каждый ряд должен быть выложен точно по схеме. В нашем случае топочная камера имеет прямой свод. На схемах кирпичная жаровня поднята на высоту 90 см, но вы можете сделать ее ниже при необходимости. Для этого схему порядовки придется немного изменить. Общая высота до начала дымохода составляет согласно чертежу 217,5 см.

Схема кладки барбекю

На высохший фундамент укладывается гидроизоляционный слой. После чего можно приступать к кладке кирпича. Если строительство барбекю ведется в беседке, то первый ряд печи должен быть выложен на уровне пола. Если фундамент под барбекю получился ниже уровня пола в беседке, то выложите дополнительный ряд кирпичей. После чего кладка выполняется строго по приведенной схеме.

Чертежи барбекю

Первые девять рядов особенных пояснений не требуют. Кладка выполняется по схеме. При этом важно проверять вертикаль и горизонталь стенок, а также осуществлять контроль толщины раствора (8–10 мм). Чтобы шов между кирпичами получался идеально ровным, вы можете использовать пруток арматуры диаметром 8 или 10 мм. Уложите его на край, заполните поверхность раствором. Убрать остаток, выступающий за пруток, можно с помощью кельмы. Пруток можно убрать после укладки и простукивания кирпичей, переложив его на следующий ряд.

Чтобы выполнить кладку шестого сплошного ряда, после кладки предыдущего, следует уложить полосу металла шириной 40 мм и толщиной 4–5 мм. Таких полосы должно быть 4 – две центру каждого ряда кирпичей и по 1 с двух краев. Примерно это может выглядеть, как показано на схеме одиннадцатого ряда.

Формирование камер

Далее кладка выполняется по схеме. В 12 ряду используются пиленные вдоль кирпича. 12 и 13 ряды имеют больший размер, нежели нижние, благодаря чему образуется некий декоративный пояс.

Далее следует сформировать топочную камеру, как показано на схеме порядовки 14–19 ряда. Светлым цветом обозначен шамотный кирпич.

Формирование топки

Шамотный кирпич укладывается на состав из глины и песка, также сюда можно добавить немного цемента. Смеси на основе шамота использовать не стоит, так как им для спекания нужны более высокие температуры, недостижимые в уличных барбекю.

Топочная камера

Теперь следует сформировать свод топки. Перекрываться он начинает с 22 ряда порядовки, где, согласно схеме, и начинается сужение.

Формирование трубы

В 30 ряду свод переходит в дымоходную трубу. Затем выкладывается форма трубы до достижения требуемой высоты дымохода.

Заключительный этап

Для улучшения эстетических свойств барбекюшницы, ее можно декорировать. Для этого можно использовать любые материалы, которые выдерживают высокие температуры. Предварительно стоит удостовериться в их безопасности и наличии/отсутствии в них вредных примесей.

Готовое юарбекю

Для облицовки печи-барбекю используется раствор, приготовленный на основе цемента и песка. Дизайн облицовки будет выглядеть более оригинально, если сочетать разные материалы. Подключив фантазию, вы сможете красиво задекорировать барбекюшницу.

Первое тестирование конструкции можно проводить через месяц после проведения отделки. Если все этапы строительства были выполнены правильно, то жар будет равномерным, а дым будет поступать в дымоход, вследствие чего ваш отдых будет приятным и комфортным.

Видео

В предоставленном видеоматериале, вы сможете наглядно увидеть этапы изготовления барбекюшницы:

Фото

На фото изображены готовые барбекю:

Барбекю в беседке из бруса Барбекю из кирпича Барбекю в несколько ярусов Небольшое барбекю из кирпичу Обустроенное барбекю Оригинальное барбекю Простое барбекю Топка барбекю

Чертежи

Предоставленные чертежи, помогут вам спроектировать собственную барбекю:

Схема размеров Чертеж углового барбекю из кирпича Чертеж основания очага Чертеж барбекю

stroysvoimirukami.ru

кладочные чертежи, проекты уличных мангалов

Кладочные чертежи порядовки барбекю из кирпича – это конкретные планы или схемы, созданные специально для удобства в процессе сборки конструкции. К любой порядовке обязателен чертеж общего плана, чтобы ознакомиться с размерами барбекю, рассчитать количество материала для него.

Основа, естественно, за монолитным фундаментом, без армированного основания серьезную конструкцию не поставить. Также важно перед работой с рядами положить на уже подсохший фундамент несколько слоев изоляции, чтобы избежать набора влаги.

Работаем по порядку

Начинаем с первого ряда, где важно выдержать уровень. Речь об уровне пола, если строительство идет выше естественного горизонта. Удобнее всего выставить шнуру по плоскостям и уже потом пользоваться мастерком, нанося цементный или глиняный раствор на основание.


Простейшая порядовка барбекю из кирпича

Если первый ряд обычно это просто плоскость, выложенная из кирпича, то дальше может быть сложнее, потому как некоторые конструкции барбекю устроены с казаном или дополнительной печью.


Пример порядовки барбекю с казаном или уличной печью

Описание кладки

Основу выложили, далее смещаемся на половину кирпича, чтобы собрать устойчивую конструкцию. С первого до пятого ряда работаем просто по одному шаблону.

С шестого переходим на тычки (поперечная кладка). Должно получиться так, что кирпич станет на выступы с каждой стороны (плоскости). Они необходимы для устройства решетки, ее правильного расположения в дальнейшем.

Продолжить следующие 3-4 ряда в половину кирпича, выдерживая изначальную толщину. А с десятого ряда необходимо повторить порядовку печи барбекю, с расчетом на повторную поперечную кладку для решеток.


Схема барбекю

Хотя кирпичные выступы можно и обойти, заменив их на стальные уголки или иные крепления. Важно, чтобы этот момент был продуман на момент кладки уличных барбекю, тогда выполнить своими руками можно надежно, с расчетом на пространство для коптильни или дополнительные отсеки.

Угловой вариант чаще стараются сделать по типу пристройки, когда основная печь просто поставлена на фундамент, а на углу отдельно выкладывают мангал или место для топки казана. Здесь все просто: ставим стенку высотой под рабочую плоскость, заканчивая последний ряд тычковой кладкой. Подобным образом ставится опора для каменной столешницы, к примеру. Но такой материал не всегда по карману, его часто заменяют деревом, обложенным плиткой.

Варианты порядовок и схем


Схема для барбекю или печи камина
Устройство очага мангала, похожего на барбекю для беседки

Как это устроено на практике

Порядовку не трудно представить в схемах, созданных для строительной литературы. Но на деле все выглядит намного интереснее.


Начинают работу так
Это основа и пространство для топлива. Потом нужно поднимать небольшие стены, формировать пространства для дверцы и зольника

Уже после этого нужно устраивать перекрытие нижнего яруса из трех рядов кирпичей. Тогда получится обустроить печь под казан рядом с топкой барбекю, как раз под зольником.

Скажем так, что, выполнив эту работу, закачивается первый цикл. Можно приступать к созданию конструкции сверху, где будут выступы или стержни.

Важнейший момент при изучении порядовки в том, что нужно применять огнеупорный вид кирпича, который на обычную глину не положишь.

Нужно докупать термостойкий раствор или специальную глину.

По плану также есть устройство дымохода почти на каждом проекте барбекю из кирпича. Но его желательно делать после полного просыхания уже готовой конструкции. Выход из ситуации, когда нет времени и лишнего материала – конструируют каркас из арматуры и досок. Получается своеобразная опалубка, в которую и заливается бетон. Так дешевле и быстрее.


План порядовки барбекю со съемным казаном

Технические моменты

Простую конструкцию, изготовленную из кирпича своими руками, иногда ставят на залитую фундаментную плиту, но не используют раствор. Такой подход оптимален для тех, кто не уверен в своих силах, хочет сэкономить или просто протестировать дачный вариант барбекю или мангала.


Выйдет достаточно оригинально, да и порядовка однотипная, только это можно будет разобрать при необходимости, увеличить в размерах или вообще собрать в стопки кирпичей

Минус лишь один – это отсутствие хорошей защиты от ветра, потому как привычной арки нет. Да и если собирать не под навесом конструкцию, то жар от угля на время дождей придется защищать.


Барбекюшницу без раствора, коптильни и казана можно собирать на глаз, но всегда стараются заранее просчитать свои действия, рассчитывая на бумаге подобные планы или чертежи

Итоги

Простые печи барбекю и мангалы из кирпича не строят без нескольких порядовок, проверенных на деле. Да, можно строить и на удачу, если есть лишние деньги. Но главная ошибка в этом случае заключается в том, что ничего уже переделать нельзя без порчи печи. Поэтому каждый ряд перед посадкой на раствор стараются вымерять на сухую, подтачивая брак, работая над неточностями.

edaturistu.ru

РубрикаРазное

Добавить комментарий
