Стол скамейка своими руками. 800 фото, чертежи, пошаговые инструкции

стол скамейка для дачи своими руками

У вас маленький дворик или терраса? Чтобы поужинать на свежем воздухе приходится выносить столик из дома? Решите эту проблему, сделайте скамейку стол своими руками. Есть много идей, как оптимизировать свободное пространство, скамейка трансформер, это только одно из решений. Чтобы сделать практичную мебель для дачи не надо дорогих материалов и сложных инструментов.

Здесь представлены простые примеры уличной мебели: садовые столы и скамейки, лавочки со столиком на двоих, столы для пикника со скамейками – совмещенные и раздельные конструкции. Если у вас есть обычные инструменты, немного опыта и свободное время, большинство моделей можно собрать за один день. Вам помогут сделать

стол скамейку своими руками чертежи и пошаговые инструкции, представленные в этой статье.

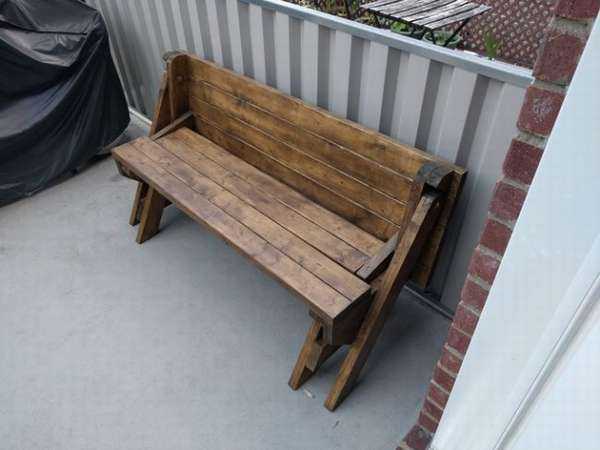

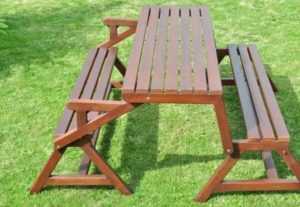

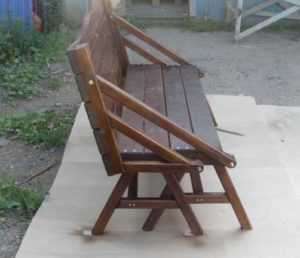

Скамейка стол трансформер своими руками

Отличный вариант, если вам надо сэкономить немного пространства.

Когда стол не нужен, его можно сложить и использовать в качестве скамейки, которая не требует много места. Посмотрите, как сделать скамейку стол трансформер своими руками. Это сборный проект, так как за основы взяты несколько похожий моделей. У автора проектирование и изготовление скамейки заняло почти 2 недели.

Инструменты, которые использовались для работы, довольно простые. Потребовались только столовая пила, фрезер, электролобзик и шлифовальный станок.

Приготовьте доски 30X180 -3500 мм. Две доски распилите пополам по ширине и две на 3 равные части. Самые тонкие пойдут на ноги и среднюю часть столешницы.

Конструкция состоит из 3-х частей. Часть с неподвижными сиденьями, часть со столом и часть с подвижными сиденьями.

Сначала установите фиксированное сиденье и измерьте длину подвижного сиденья. Верхняя часть стола монтируется с помощью пробок. Подлокотники устанавливаются позже.

Источник фото www.instructables.com/id/Convertible-Benchtable/

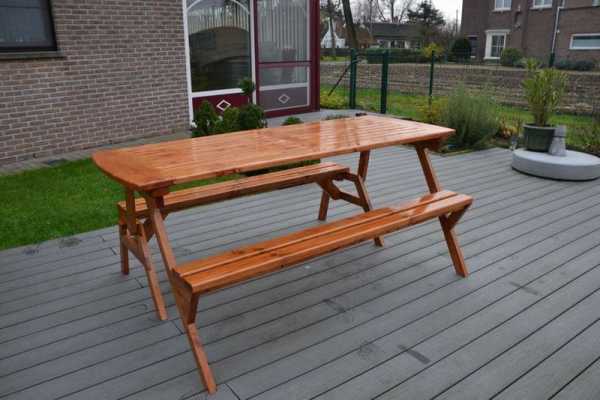

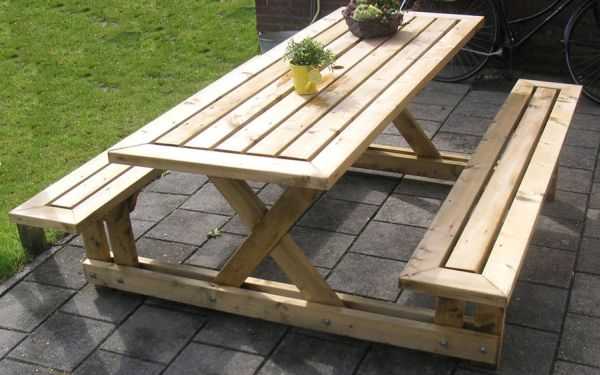

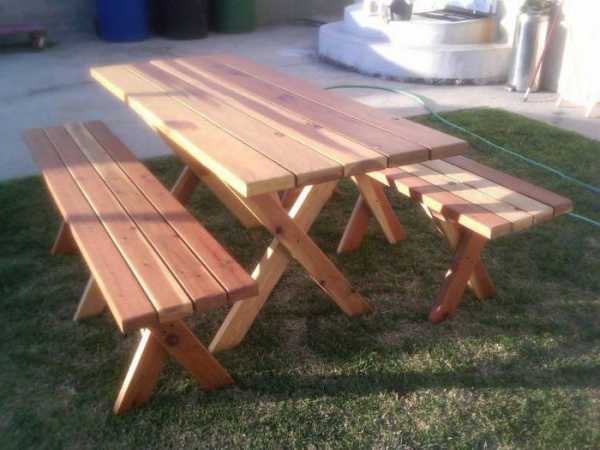

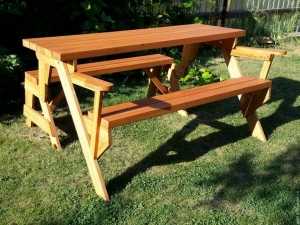

Стол для пикника и скамейка

Пошаговая инструкция, как легко сделать стол для пикника, который за две секунды превращается в скамейку. Идеально подходит для террасы или маленького дворика.
Короткие опоры под столом подсоединяются после сборки ножек, чтобы облегчить доступ к шарнирам. Для верхней части сиденья использовались стальные стержни. С инструкцией можно  ознакомиться на сайте. Кроме этого, можно сделать дополнительную скамейку, чертеж показан на последнем фото в галерее.

Источник фото www.instructables.com/id/picnic-table-and-bench/

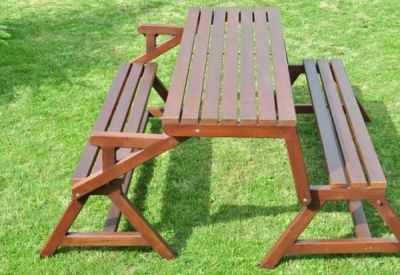

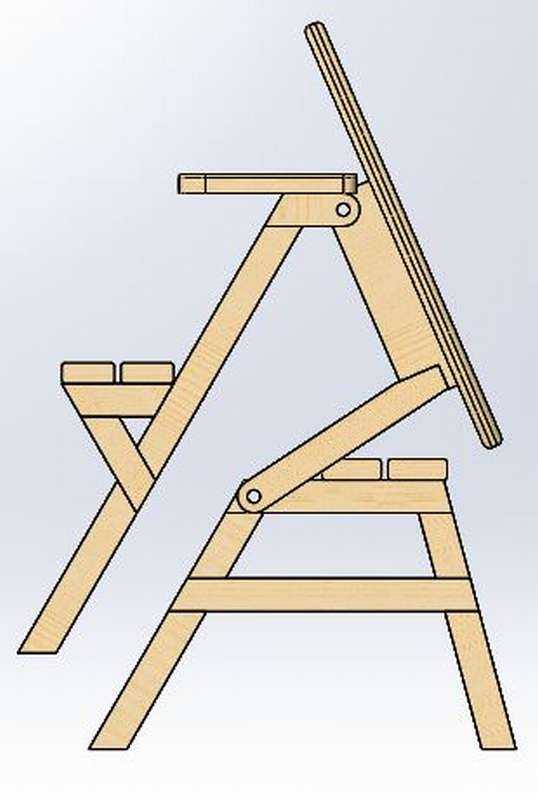

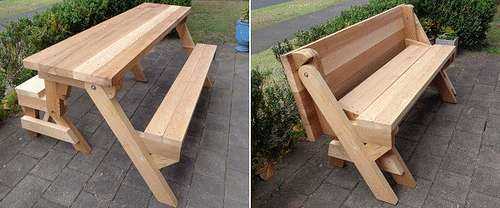

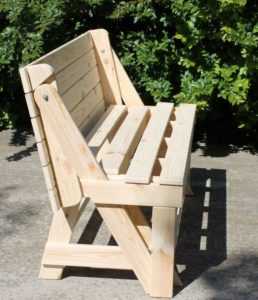

Стол скамейка своими руками чертежи

Это классический вариант скамейки трансформера, только с некоторыми модификациями от автора. У этой модели есть опция «зажим», которая прибавляет высоту спинки.  «Захват» фактически добавляет немного комфорта для сидения и дает скамейке больше привлекательности.

Габариты

• В режиме стола для пикника общая площадь составляет 60 дюймов (1524 мм) в длину и 47-1 / 4 дюйма (1200 мм) в ширину.
• В режиме скамейки общий размер 60 дюймов (1524 мм) в длину 21-1 / 2 дюйма (545 мм) в ширину
• Высота 29 «(737 мм)

Этот комплект сделан исключительно из стандартных досок 2×4 (фактический размер 1 1/2 x 3 ½ ).

Здесь вы также найдете диаграмму распила деталей, пошаговые фотографии со схемой каждой отдельной части с размерами, а на сайте автора проекта прочитать инструкции с детальным описанием каждого шага.

Размеры стола скамейки приведены в дюймах и миллиметрах. Сначала указаны дюймы, а затем их метрические эквиваленты в скобках — например: 2×4 (50 x 100 мм). Не путайте «номинальные» (только по названию) размеры при покупке досок. Они называются 2×4, но фактический размер составляет 1 1/2 x 3 1/2 дюйма (толщина и ширина). Метрический эквивалент 2×4 составляет 50 мм х 100 мм, который фактически 1 1/2 x 3 1/2 дюйма (38 мм x 89 мм). Короче говоря, фактический размер досок (толщина и ширина), используемых в этом проекте, составляет 1 1/2 x 3 1/2 дюйма (38 мм x 88 мм).

Материалы, необходимые для сборки стола скамейки своими руками

• 9 досок 2×4 (50 мм x 100 мм) длиной 8 футов (2.44 м)
• 4 болта 3/8 «(10 мм) длиной 3» (75 мм) с шайбами и гайками.
• 80 шурупов для дерева 3 «(75 мм)
• 2 угловых кронштейна
• 6 оцинкованных гвоздей 6″ (150 мм)
• Наружный клей для дерева.

Инструменты, которые вам понадобятся

• Круговая пила • Рубильная пила — способная разрезать точные углы, • Лобзик • Электрическая дрель, • Молоток, ручная пила, рулетка, карандаш, отвертка, уровень, хомуты,• сверло диаметром 3/8 «(10 мм) для болтов, сверло 1/8» (3 мм) для шурупов, сверло 1 «(25 мм) для зенкерования (вставки) головки болта.

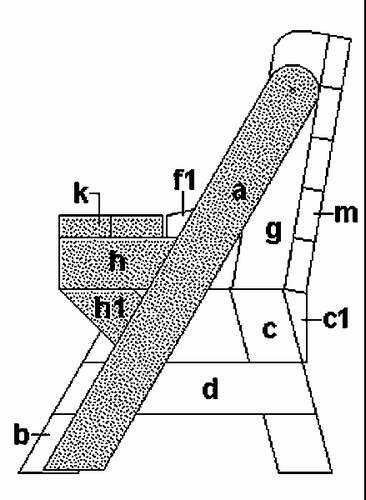

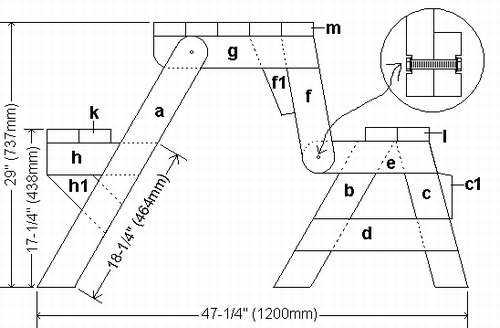

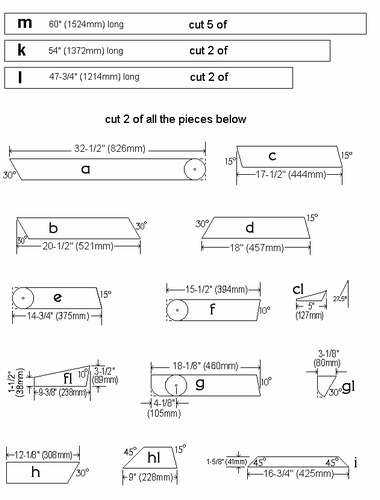

Детали на схеме

[a] передняя нога

[b] задняя нога (внутренняя)

[c] задняя нога (внешняя)

[c1] задний стопор

[d] нижняя перекладина (задняя)

[e] перекладина для сиденья (задняя)

[f] удлинение ножки часть 1 (задняя)

[f1] удлинение ножки часть 2 (сзади)

[g] перекладина для стола

[g1] раздвижная остановка

[h] перекладина сиденья (передняя)

[h2] перекладина для сидения (передняя)

[i] распорка (задняя)

[k] доска сиденья(передняя)

[l] доска сиденья(задняя )

[м] доски столешницы

Зажим для спинки, если вы хотите сделать спинку немного выше, хотя это не обязательно, но так комфортней и красивее.

Для этого вам понадобится:

• 1 шт. 2×6 (50 мм x 150 мм) длиной 60 дюймов (1524 мм)
• 4 шт. 2×4 (50 мм x 100 мм) длиной 10 дюймов (254 мм).
• шурупы диаметром 3 дюйма (75 мм) и немного клея.

С полной инструкцией, как собрать скамейку стол своими руками, можно ознакомиться на сайте.

Источник фото www.buildeazy.com/1pce2x4-1.php

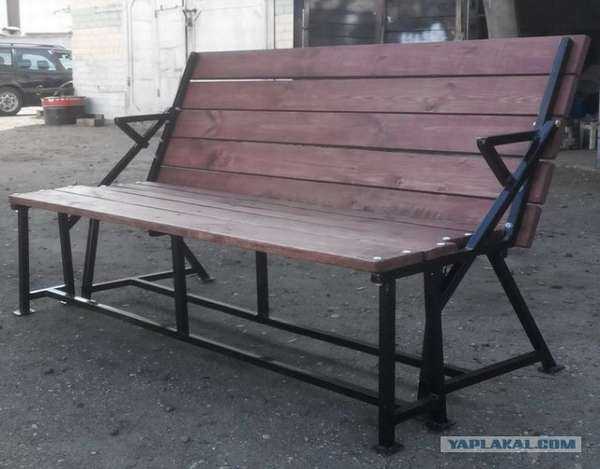

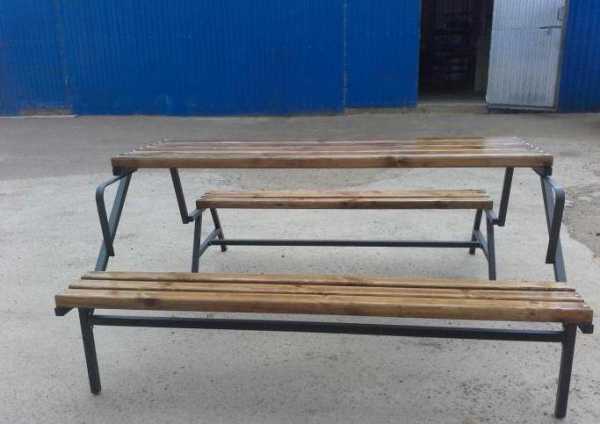

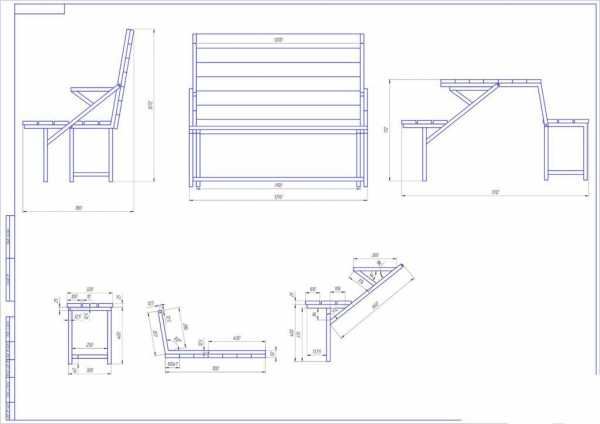

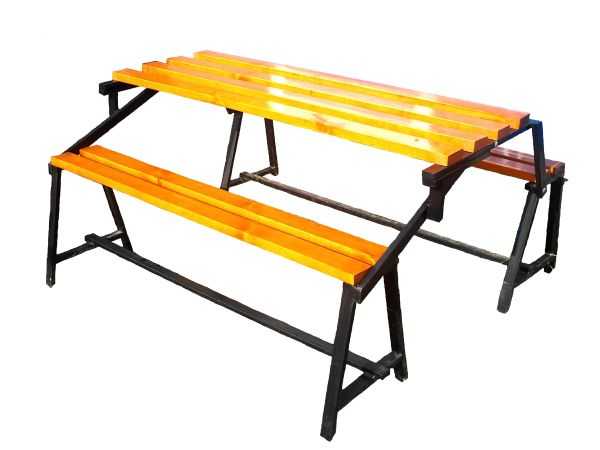

Скамейка трансформер из металла

Здесь показано, как сделать скамейку трансформер из профильной трубы. Удобная конструкция, рассчитанная на шесть человек, в магазине такая скамейка стоит порядка 150-ти долларов. Если беретесь сделать скамейку своими руками, вам это обойдется как минимум в три раза дешевле.
Габаритные размеры: длина 157 см, ширина сидения в сложенном состоянии 48 см.
Какие потребуются материалы, а также инструкцию по изготовлению читайте на сайте автора этого проекта.

Источник фото www.yaplakal.com/forum46/topic1381232.html

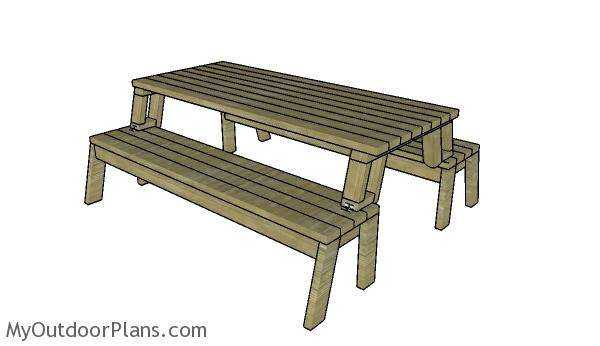

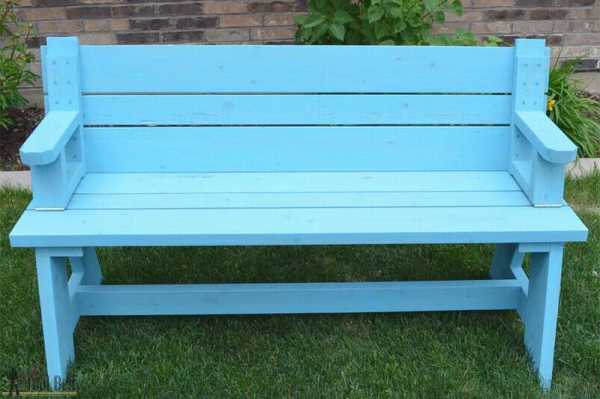

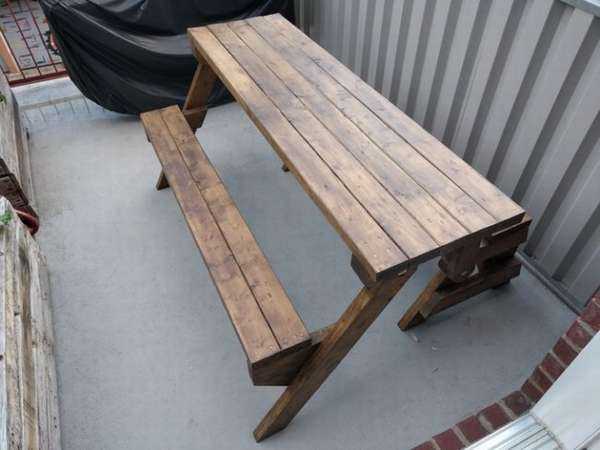

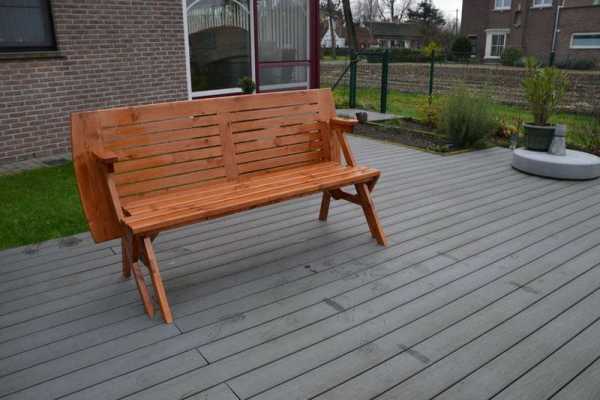

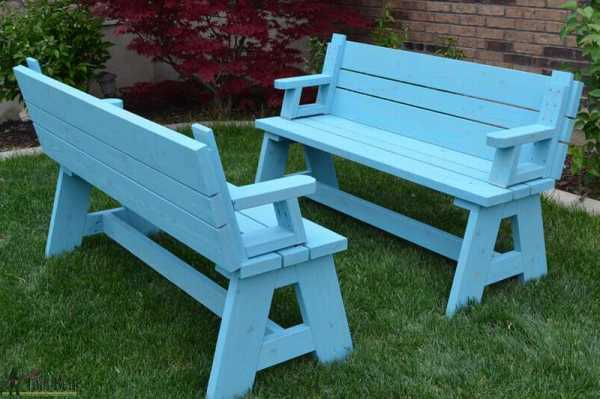

Стол скамейка трансформер своими руками чертежи

Если вы находитесь в затруднительном положении с размещением уличной мебели во дворе или хотите поразить своих друзей уникальным проектом, вам стоит подумать о том, как сделать складную скамейку стол своими руками. Эта конструкция с красивым дизайном изготовлена из досок 2х4 и рассчитана на шесть человек.

Это простой проект, все можно сделать за несколько дней без особых усилий, конечно, при наличии необходимых инструментов.

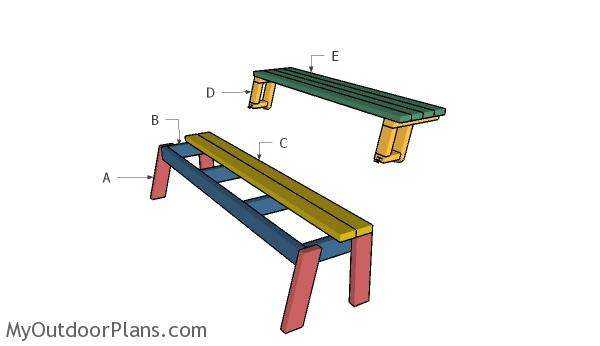

Вот список деталей с размерами, необходимых для изготовления складной скамейки трансформера, все они обозначены разными цветами на диаграмме.

A  — 2 доски 2 × 4 длиной 14 1/2 «(37 см), 2 штуки — 16» (40,5 см)
B  — 2 доски 2 × 4 длиной 69 «(175 см), 4 шт. — 11 3/4» (30 см)
C  — 4 доски 2 × 4 длиной 72 «(183 см)
D — 1 доска 2 × 4 длиной 5 3/8 «(13,5 см), 1 шт. — 7 3/8″(19 см), 1 шт. — 15 3/8 «(39 см), 1 шт. — 10″(25,5 см)
E  — 4 доски 2 × 4 длиной 72 «(183 см)
14 штук 2 × 4 длиной 8 ‘(244 см)
2 1/2 «карманные винты, гвозди и шурупы.
Древесный наполнитель,  клей для дерева, пропитка, краска.

Как сделать складной стол для пикника

1. Сделайте ножки, как показано на схеме.
2. Сделайте раму.  Просверлите отверстия на обоих концах досок 11 3/4 «(30 см) и закрутите шурупами.
3. Выровняйте края заподлицо и убедитесь, что углы расположены под прямым углом.
4. Прикрепите ноги к раме сиденья, как показано на схеме. Просверлите сквозные отверстия через верхние части ножек и закрутите шурупами к раме.
5. Равномерно распределите и прикрутите планки к раме сиденья. Чтобы создать равные промежутки, вставьте кусок фанеры между ламелями.
6. Сделайте опоры для складной спинки. Вырезайте оба конца на 75 градусов.
7. Затем отрежьте подлокотники, закруглите один конец, используя лобзик, и отшлифуйте края наждачной бумагой.
8. Прикрепите планки к опорам спинки.
9. Установите спинку и выровняйте опоры, как показано на чертежах. После этого зафиксируйте их на с помощью шарниров, чтобы сложить стол и превратить его в скамейку.

Когда вы складываете столешницу, скамейка будет выглядеть так же, как на рисунке.

Источник фото myoutdoorplans.com/furniture/folding-picnic-table-plans/

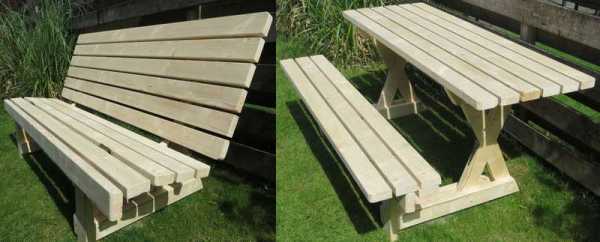

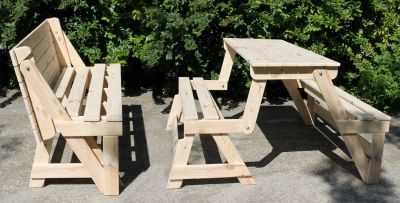

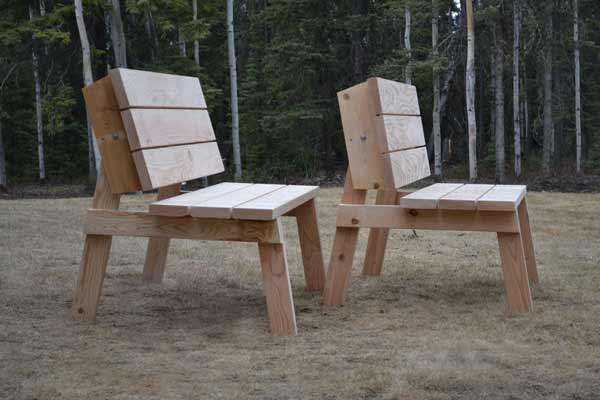

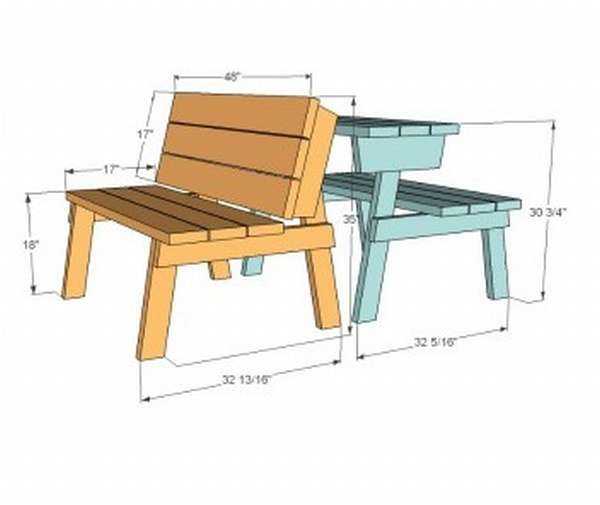

Стол из двух скамеек

Посмотрите, как сделать стол для пикника, который легко превращается в две отдельные скамейки. Опоры вращаются, чтобы сформировать задние спинки. Подробные схемы, которые вы видите в галерее, представляют собой пошаговую инструкцию по изготовлению стола трансформера для вашего сада или двора.

Конструкция не сложная, по сути это две половинки стола с несложным механизмом поворота. Вы просто снимаете штифты и поворачиваете столешницу, которая становится спинкой.

Сядьте на скамейку и определите удобную позицию спинки. Закрепите опоры на задних ногах и просверлите отверстие, куда вставляется штырь. Сделайте это с двух сторон. Чтобы перевести скамейки в стол для пикника, просто снимите штифты и поверните спинку столешницы, после этого вставьте штифты для фиксации.

Что вам понадобится:

• 7 досок 2×6 длиной 8 футов (244 см)
• 4 доски 2×4 длиной 8 футов (244 см)
• Оцинкованные наружные винты
• 8 болтов длиной 4″ (10 см) с шайбами и гайками
• Клей, наждачка, грунтовка, краска

Доски распиливаете по таким размерам

• 4 шт. 2×4 длиной 28 7/8 «(73,34 см) задние ножки — оба конца отпилить на 10 градусов параллельно друг другу
• 4 шт. 2×4 длиной 27 «(68,5 см) поддержка сиденья, два конца разрезаются на 10 градусов НЕ параллельно друг другу
• 4 шт.  2×4 длиной 16 3/4 «(42,5 см) Передние ноги — два конца разрезаются на 10 градусов параллельно друг другу
• 12 шт.  2×6 длиной 47 7/8 «(122 см) сиденья и столешница
• 4 шт.  2×6 длиной 17 «(43 см) Настольные опоры

Инструкции на сайте. Если хотите сделать более длинный складной стол для пикника, используйте для столешниц доски 2,5 м и просто  добавьте в центр дополнительную ножку.

Источник фото www.ana-white.com/2011/05/picnic-table-converts-benches

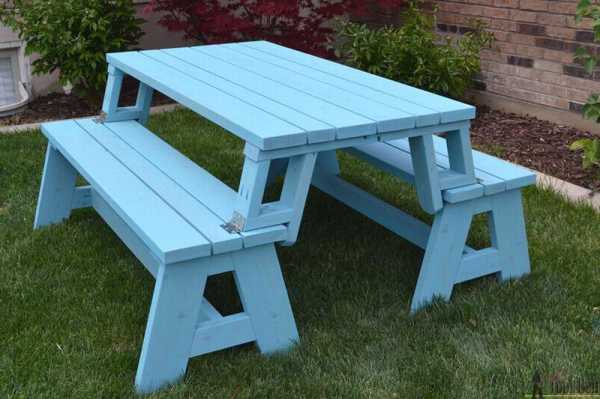

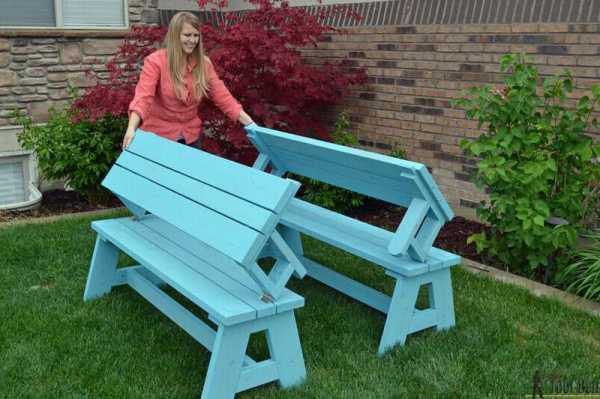

Вот еще один пример, стол из двух скамеек

Это стол для пикника с двумя функциями. Отлично подходит для семейного обеда на свежем воздухе, но также и легко превращается в две симпатичные садовые скамейки.

Верх складывается вниз, чтобы создать заднюю часть скамейки, чтобы удобно откинутся на спинку.
Подробные схемы на фото, это пошаговый план сборки. Размеры в дюймах, умножаем показатели на 2,54, получим размеры в сантиметрах. Если понадобится инструкция, ссылка на первоисточник под галереей.

Источник фото www.buildsomething.com/plans/P5DAC6A8E2D6C2FA7/Convertible-Picnic-Table-and-Bench

Это еще пример, как сделать стол скамейку своими руками

 Готовая скамейка и готовый стол

Источник фото www.hgnv.com/creative-diy-folding-bench-ideas-for-small-balcony/

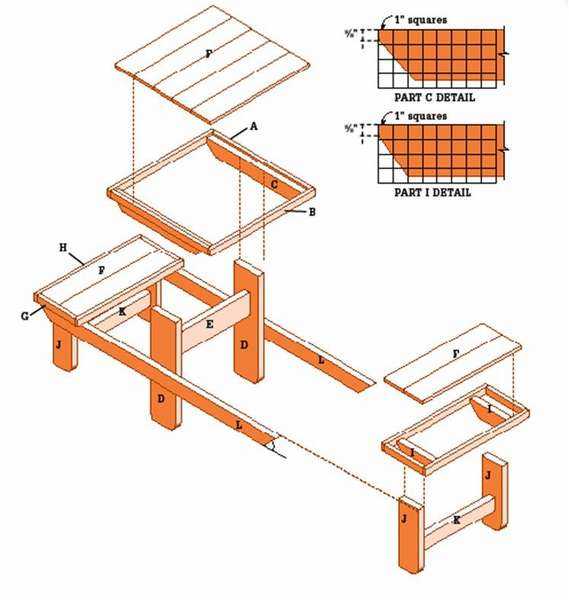

Угловая скамейка и стол

Просто и со вкусом. Сделайте две лавочки и встроенный стол, который идеально подходит для отображения декора на крыльце или внутреннем дворике.

Чтобы сделать угловую скамейку со столиком, вам понадобятся такие материалы:

• 2 доски 2 × 6 длиной 8 футов(244 см)
• 7 шт. 2 × 4 длина 8 футов(244 см)
• 1 шт. 2 × 2 длина 6 футов (183 см)
• Kreg jig и винты
• клей для дерева

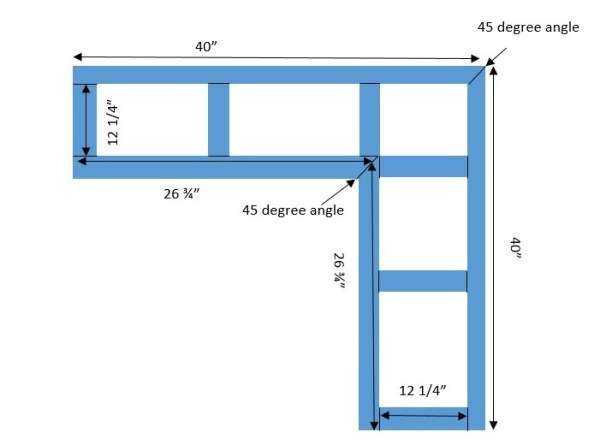

Сначала сделайте рамку  из деталей

• 2 шт. 2 × 4 длина 40 «(101 см) с одним концом под углом 45 градусов
• 2 шт. 2 × 4 длина 26 3/4 «(68 см) с одним концом 45 градусов
• 6 шт. 2 × 4 длина 12 1/4 «(31 см)

Затем отпилите ноги. Прикрепите их клеем и шурупами к раме.

Сделайте площадку для углового стола. Вырежьте такие части:

• 2 шт. 2 × 6 длина 15 1/4 «(38,7 см) с одним концом под углом 45 градусов
• 2 шт. 2 × 6 длина 13 3/4 «(35 см) с одним концом под углом 45 градусов
• 2 шт. 2 × 6 длина 12 1/4 «(31 см)

Соберите коробку для стола

С помощью клея и шурупов прикрепите ящик к доскам, составляющим угол рамы.

Затем распилите доски, чтобы сделать верхние части скамейки:

• 6 шт. 2 × 4 длина 26 1/2 » (67,5 см)
• 2 шт. 2 × 6 длина 26 1/2 » (67,5 см)

Распилите доски для стола и соберите части:

• 4 шт. 2 × 4 длина 15 «(38 см) с каждым концом под углом 45 градусов
• 4 шт. 2 × 4 длина 8 «(20 см ) с каждым концом под углом 45 градусов
• 1 шт. 2 × 4 длина 1 1/4 «x 1 1/4»
• 4 шт. 2 × 2 длина 18 «(96 см) с концом под углом 45 градусов

Когда закончите столешницу, отшлифуйте и покрасьте стол и скамейки.

Наложите 3 слоя внешнего полиуретанового лака.

Источник фото www.remodelaholic.com/build-corner-bench-built-in-table/

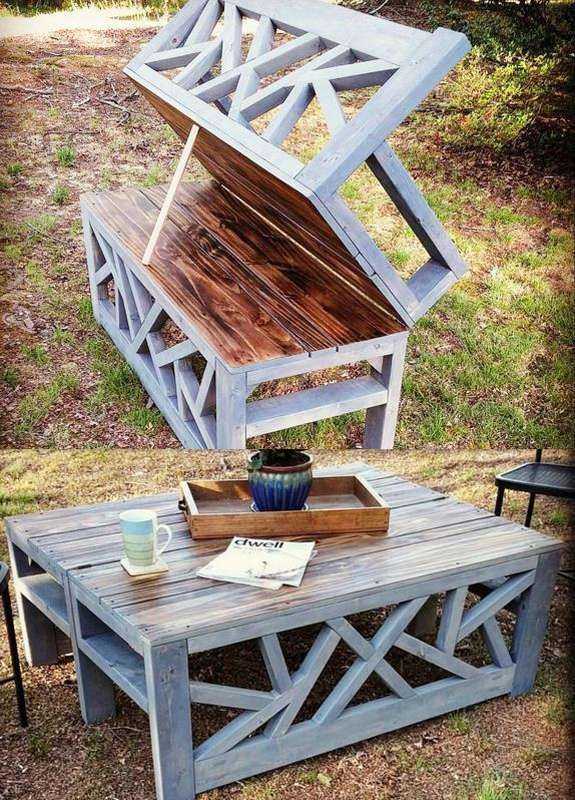

Скамейка журнальный столик

Вроде простая, но интересная конструкция. Скамейка трансформируется в журнальный столик. Если понравилась, посмотрите, что необходимо, чтобы сделать такую скамейку своими руками.

Список пиломатериалов длиной 245 см:

• 8  досок 2x4s
• 1  брусок 2x2s
• 2  доски 1x8s
• 1 доска 1×3

Доски необходимо обрезать по таким размерам:

• 4 шт. 2x4s длиной 41 «(104 см)
• 1 шт. 2×2 длиной 41 «(104 см)
• 8 шт. 2x4s длиной 16 1/2 «(42 см)
• 4 шт. 2x4s длиной 15 «(38 см)
• 2 шт. 2x4s длиной 5 1/2 «(14 см)
• 2 шт. 2x4s длиной 15 «(38 см)
• 4 шт. 1x8s длиной 48 «(122 см)
• 2 шт. 1x3s длиной 48 «(122 см)
• 2 шт. 2x4s длиной 9 1/2 «(24,5 см)

Инструменты:

• Kreg Jig K4 Pocket Hole System
• Дрель
• Митральная пила
• Зажимы

На сайте есть очень подробная инструкция, хотя по пошаговым фото, где весь процесс показан схематично, последовательность сборки должна быть поняной.

Источник фото www.handmade-haven.com/blogs/news/ig-builders-challenge-3

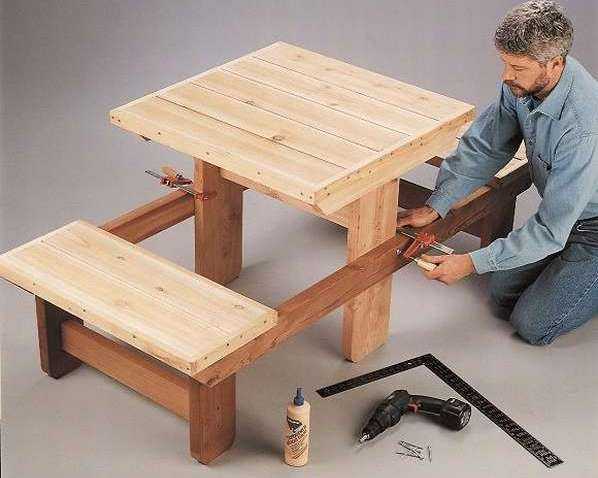

Стол со скамейками на двоих

Стол для пикника не должен быть неуклюжим и громоздким, вместо этого сделайте уникальный столик с аккуратными скамеечками, который подходит только для двух человек. Портативный и легкий, он может быть установлен в углу сада, под деревом, или на террасе, чтобы наслаждаться отдыхом на свежем воздухе.

И хотя столик выглядит очень легким, на самом деле это прочная и надежная конструкция.

Как сделать стол для пикника для двоих

1. Сделайте столешницу
   Выпилите детали для столешницы. Отшлифуйте части. Закрепите короткие доски столешницы на боковых сторонах.
2. Установите планки
   Расположите длинные доски столешницы, чтобы они накладывались концами на короткие части рамы. Установите планки внутри рамы так, чтобы концы опирались на боковые перекладины.
3. Прикрепите ножки стола
   Отпилите ножки стола и подрамники. Просверлите два равномерно расположенных сквозных отверстия через контуры подрамника на ногах. Прикрепите подрамник с помощью клея и шурупов. Переверните столешницу. Прикрепите ножки.
4. Сделайте скамейки
   Прикрепите ножки к перекладинам.  Просверлите сквозные отверстия в ножках и закрутите шурупы.
5. Соберите всю конструкцию.
6. Отшлифуйте все детали. Нанесите нетоксичный древесный герметик.

Источник фото www.blackanddecker.com/en-US/ideas-and-inspiration/projects/diy-picnic-table-for-two

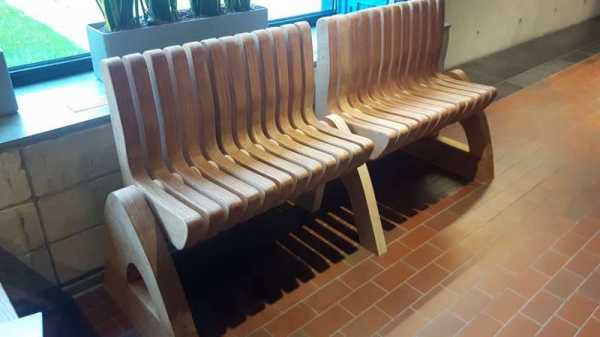

Скамейка из фанеры своими руками

Каждая часть состоит из 3 отдельных полосок 18-миллиметровой фанеры, которую затем склеивают и скручивают вместе, чтобы получилась одна деталь. Стороны состоят из 4 отдельных частей. Чтобы сделать скамейку из фанеры своими руками, вам понадобится:

Материалы:

• 5 листов фанеры (18 мм, 3050 мм * 1220 мм)
• шурупы 50 мм
• клей для дерева
• шлифовальная бумага (p80-p120-p180-p320-p400)
• доски
• лак
• алюминиевая труба — диаметр 48 мм, толщина 5 мм, длина 2000 мм

Оборудование:

• лобзик
• фрезер (с флеш-обрезкой)
• лакировочные щетки

Как собрать конструкцию, вы можете прочитать на сайте, это не сложно, но необходима точность. Для работы вам понадобится шаблон, который надо сначала вырезать на бумаге, затем перенести на фанеру. Затем, с помощью лобзика и фрезер можно вырезать остальные детали. Но не думайте, что  сможете быстро соединить эту штуку, это длинная сборка с распиливанием, фрезерованием и шлифовкой. Чтобы сделать эту скамейку, вам понадобится 72 отдельных шаблона из фанеры плюс еще 11 деталей.



Источник фото www.instructables.com/id/Convertible-Bench/

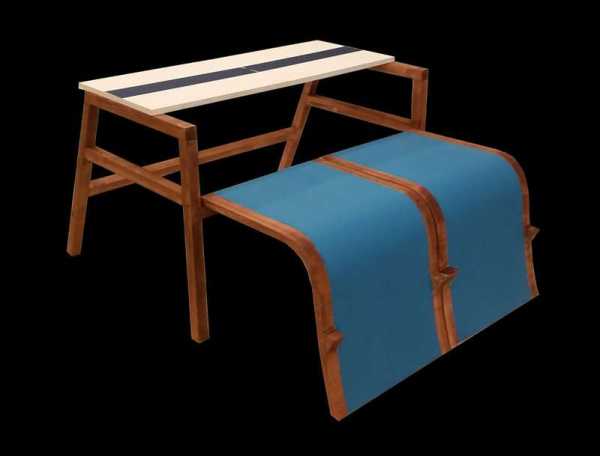

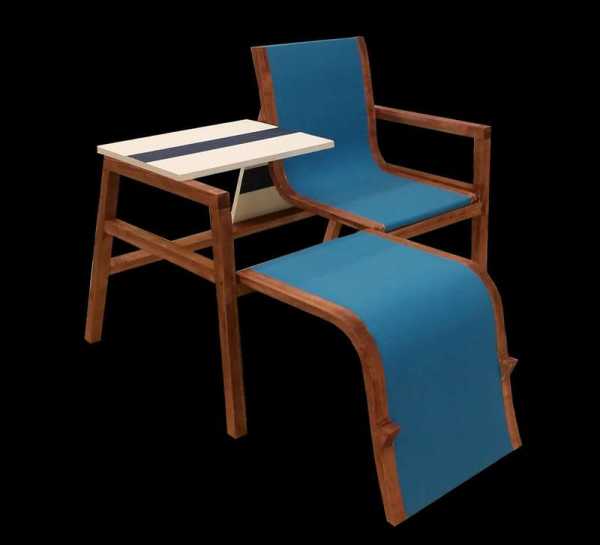

Скамейка трансформер из стульев

Проект для тех, кому нравятся многофункциональные вещи и оригинальные идеи.

Посмотрите, как сделать скамейку трансформер, которую можно использовать несколькими способами: как обычную скамейку, лавочку тет-а-тет, скамейку с боковым столиком или полноценный столик с лавкой.

Материалы:

• Фанера 2 мм
• Стальной стержень
• Герметик

Инструменты:

• Зажимы
• Фрезер
• Долото
• Дрель с битами
• Клей для дерева
• Шлифовальная машинка
• Основные петли

Сначала подготовьте стул, чтобы узнать, какого размера нужен лист и определится с другими размерами. Сиденье находится на высоте 45 см в любой ориентации и в ширину. Рама представляет собой простую ректальную рамку из брусков 2х2. Столешница из фанеры 50 х 35 см

1. Сначала обрежьте гибкий слой на несколько сантиметров с запасом.  Дополнительные сантиметры позволяют сделать новые чистые края.
2. Возьмите три листа гибкого слоя и распределите большое количество клея между каждым слоем.
3. Установите гибкий слой в зажимное приспособление и плотно прижмите. Подождите не менее 2 часов.
4. Отрежьте края вдоль стула до нужного размера.
5. Сделайте раму.
6. Потратьте время, чтобы подогнать все части, а затем отшлифуйте.
7. Нанесите клей и закрепите раму на стуле.
8. Чтобы придать ему более завершенный вид, используйте паз и шпон на конце перекладин. Это займет больше времени и не обязательно, но выглядит аккуратно.
9. Склейте раму, зажмите и оставьте на 2 часа.
10. На обратной стороне рамки с помощью петель прикрепите фанерный столик.
11. Чтобы прикрепить сиденья, пропустите штангу через оба сиденья в концы рамы.
12. Используйте шайбы, чтобы обеспечить правильное расстояние между стульями и рамой.
13. Подсоедините концы рамы еще несколькими дюбелями, чтобы зафиксировать стержень.
14. Покрасьте скамейку, как вы считаете нужным.

novamett.ru

как доработать чертежи с размерами, какой выбрать материал, как изготовить и собрать подходящую лавку

Современная мебель отличается креативностью, оригинальностью и разнообразием форм. Если вы хотите сделать приусадебный участок комфортным и удобным в эксплуатации, обратите внимание на стол–скамейку трансформер.

Сделать такую мебель можно вполне своими силами, если начертить грамотный чертеж, подготовить расходные материалы и инструменты.

Особенности уличной мебели на примере лавки

К особенностям стола–скамейки стоит отнести:

• простую конструкцию и компактность;
• удобство в эксплуатации;
• эстетичность;
• функциональность.

В разложенном виде, данный мебельный предмет состоит из стола и двух скамеек, а в сложенном – отличается компактностью и представляет себой привлекательную лавочку с поручнями и спинкой.

С таким изделием можно собирать веселые и дружные компании на даче по вечерам. Благодаря мобильности изделия, такую лавочку можно установить в любом месте на участке.

Важно: изделие отличается большим весом, и двигать его постоянно будет тяжело. Зато, конструкция отличается устойчивостью и надежностью.

Материалы

Сделать скамью–стол трансформер можно из разных подручных материалов. Но лучше всего, для этих целей использовать струганные обрезные доски и брус.

Выбирать доски необходимо из лиственницы, березы, ясеня, сосны. А вот дубовые и буковые доски будут отличаться высокой стоимостью. Зато из них получатся самые долговечные и прочные изделия.

При подготовке досок стоит обратить внимание на их качество. Они должны быть ровными, без признаков порчи, желательно, чтобы на них не было сучков, трещин и других изъянов. Другими словами, расходный материал должен полностью соответствовать всем нормам и стандартам.

Совет: если вы решили заказать доски на лесопилке, обязательно поинтересуйтесь наличием сертификата качества.

Чертеж и размеры

Чтобы сделать удобный мебельный предмет, необходимо заранее начертить его схему. Найти чертеж можно как на просторах интернета, так и придумать самим. На этом чертеже должны быть четко указаны все размеры каждой отдельной детали, материалы ее изготовления, варианты крепежей.

Инструменты

Прежде чем приступить к изготовлению стола – скамейки трансформера своими силами, необходимо подсчитать необходимое количество расходных материалов и собрать нужные инструменты.

Из материалов потребуются:

• брус разного сечения;
• доски;
• шурупы, болты, гайки;
• гвозди;
• лакокрасочные материалы;
• крепежные элементы и механизмы.

Из инструментов пригодятся:

• болгарка;
• ножовка по дереву;
• шуруповерт;
• дрель;
• набор отверток;
• строительный уровень;
• шлифмашинка;
• электрическая пила.

Изготовление и сборка

Начинается изготовление скамейки трансформера с изготовления деталей. Для этого используем чертеж, электропилу и лобзик. Весь процесс изготовления и сборки конструкции делится на этапы:

1. Сначала изготавливаем ножки каркаса. Для этого берем брус и вырезаем восемь одинаковых брусков, длиной 70 . На них сверху и снизу делаем одинаковые косые срезы. Это обеспечит хорошее равновесие изделию при установке конструкции под уклоном.
2. Далее берем отшлифованную обрезную доску и делаем из нее раму под скамейки. Далее заготавливаем 4 отрезка длиной по 40 см и 4 отрезка по 170 см. Все углы срезаем таким образом, что бы на них можно было одинаковые прямоугольники слегка продолговатой формы. Теперь, в досках, длина которых 170 см, высверливаем с помощью дрели одинаковые отверстия.
3. В каркас конструкции устанавливаются прочные укрепляющие элементы. Они будут использоваться для формирования удобного сидения в дальнейшем.
4. Прикручиваем к изделию ножки на расстоянии 10 см от всех углов. Здесь необходимо применить проверенные элементы крепления и закрепить конструкцию 3 болтами.
5. Далее из бруса делаем прямоугольный элемент, который в дальнейшем соединяем с дополнительными деталями с внутренней стороны. Эти действия обеспечат дополнительную жесткость изделию.
6. Из трех отдельных получившихся элементов собираем единую систему. Этот этап сборки является самым сложным, так как все элементы большие по размерам и довольно тяжелые по весу. Проводить сборку изделия рекомендуется на ровном полу или на большом столе. Так как все элементы скамейки трансформера будут подвижными, скрепляем их шарнирами и обычными болтами.
7. Теперь заготавливаем два бруска длиной в 40 см. Их мы будем использовать для крепления конструкции по углам изделия.
8. Отрезаем еще отрезки по 110 см для изготовления спинки. Далее скрепляем подготовленные элементы саморезами.
9. После изготовления всех необходимых элементов скамьи трансформера и их сборки, проверяем подвижность отдельных элементов. Если все работает правильно, можно приступать к обшивке каркаса.
10. Обшивать каркас необходимо отшлифованными досками. Некоторые применяют и ламинированное ДСП. Но такой вариант допускается в том случае, если изделие не будет круглогодично использоваться на улице. В противном случае, стол – скамейка покоробится и потеряет свою эстетичность и технические характеристики.

Финишная обработка

После изготовления всех деталей и их сборки, необходимо приступить к финишной отделке изделия. Для этого, все доски и брус шлифуются шлифовальной машинкой или наждачной бумагой.

Теперь все деревянные элементы необходимо обработать специальными антисептическими средствами.

Если вы хотите заменить цвет изделия, можно покрыть его морилкой необходимого оттенка. Далее обрабатываем скамью водоотталкивающим лаком. Это не только повысит эстетичность предмета, но и пролит срок его эксплуатации в условиях агрессивной среды.

Внимание: водоотталкивающий лак будет сохнуть более суток. Но даже такая обработка не спасет изделие, если оно круглый год будет находиться при повышенной влаге и резких перепадах температуры.

Если скамейка трансформер будет круглый год стоять под открытым небом, то помимо лака, ее необходимо покрасить качественной влагостойкой краской. Раз в несколько лет, необходимо реставрировать изделие и повторно наносить на него лакокрасочные материалы. Эти действия предотвратят гниение досок, покрытие их плесенью и не позволит в скамейке завестись вредителям.

Фото

При изготовлении можно проявить всю свою фантазию и получить нечто уникальное:

Полезное видео

Все этапы изготовления можно посмотреть на следующих видео:

Заключение

В заключение стоит отметить, что при правильном изготовлении и эксплуатации, сооруженная вами скамейка трансформер, прослужит более двух десятков лет. При этом мебельный предмет будет радовать своих владельцев оригинальностью, функциональностью и высокими техническими характеристиками.

Вконтакте

Facebook

Twitter

Одноклассники

samodel.guru

Скамейка трансформер своими руками — чертежи, размеры: стол скамейка трансформер, скамья трансформер, скамейка стол трансформер

Конечно же, самостоятельно построение любого изобретение — повод для гордости. Тем более что при этом происходит экономия денежных средств и получение удовольствия. Однако стоит понимать, что необходимо учитывать некоторые нюансы, особенности. И чтобы процесс работы был максимально продуктивным, написана данная статья, где будет рассказано о том, что следует знать и на какие моменты стоит обращать внимание.

Скамья трансформер

Содержание статьи

Предварительно желательно представлять, как характеризуется себя конструкция и на какие классификации она разделяется. Скамейка трансформер своими руками — чертежи, размеры являются важными критериями достижения положительного и ожидаемого результата.

Разновидности

Каждый будущий пользователь подбирает для себя наиболее подходящую модель на свой взгляд. Некоторые предпочитают, чтобы она вмещала трёх персон, для кого-то важно наличие столешницы. Поэтому существуют следующие виды:

• Классический. Можно заметить, что с внешней стороны такое устройство выглядит скромным. Нет лишних деталей и различных элементов. Но в функциональности она может порадовать каждого. Вместимость данного сооружения достаточно велика. Кроме этого, при отсутствии гостей, есть возможность сложить агрегат на два посадочных места. Также стоит не забывать о присутствии небольшого стола, на котором без проблем может смело уместиться ноутбук или другие подобные предметы.
• Складной вариант (скамейка-цветок). Несмотря на то что представленное устройство максимально схоже с предыдущим, у этого есть свои неповторимые особенности. По названию можно догадаться, что конструкция похожа на распускающийся цветок. Главным преимуществом является возможность передвигать составляющие спинки так, как угодно пользователю. Кроме этого, агрегат в слаженном виде достаточно лёгок для переноски.

Стол скамейка трансформер

Что касается данной разновидности, так это масса присущих ей достоинств. Так, в считанные секунды можно разложить всю конструкцию, причём не приложив к этому много усилий. Тем более аппарат способен превращаться из одной скамейки в другую — с наличием стола и двух сидений, которые способны вместить до 6 человек. В современном времени такая модель считается наиболее распространённой, обладает довольно высоким спросом среди потребителей.

Скамейка трансформер своими руками

Чтобы выполнить весь процесс максимально точно, рекомендуется следовать следующему алгоритму в представленной последовательности.

Чертежи и размеры

Предварительно нужно тщательно подготовиться. В этот шаг входит как выбор желаемого масштаба конструкции, так и дальнейшее создание наброска, по которому легче будет ориентировать в работе. Таким образом, ниже изображена проверенная схема с примерными параметрами. Конечно же, самым сложным действием в этом деле будет построение самого механизма. Именно за счёт него будет происходить трансформация устройства.

Выбираем материалы

Чтобы не было просчётов, следует изначально подготовить все необходимые детали. К ним, прежде всего, относятся:

• Электрическая дрель.
• Стандартный шуроповерт (если его нет, можно использовать отвертку).
• Строительный уголь.
• Болгарка.
• Пила любого типа.
• Специальный лак.
• Шлифовальная машинка.
• Изделия для крепления (саморезы, шурупы, болты и гайки).

Что касается самого материала, так в качестве него может быть любого образца доски и брусья. Главное, чтобы они были струганными. Всё следует отдавать предпочтение сосне, лиственнице или же берёзе.

СПРАВКА! Если вы желаете сделать максимально прочное изделие, то также есть возможность использовать дуб.

Вот в каких количествах и параметрах потребуются детали:

• Два бруска с показателями 90 на 45 на 1445 миллиметров.
• Пять брусков 90 на 32 на 1480 мм.

Пошаговая инструкция

Теперь, когда все необходимые инструменты и детали находятся на готовности, можно приступать к основному этапу всего процесса — непосредственно изготовление.

1. Для начала следует собрать ножки для конструкции. Чтобы это сделать, нужно из брусьев вырезать 8 одинаковых изделий, длина которых должна быть 70 сантиметров. Для равновесия можно создать небольшие срезы со всех сторон.
2. После чего стоит приступить к строительству рамы. Нужно вырезать 4 части по 170 см и по 40. Далее их нужно состыковать и зафиксировать с помощью шурупов. Предварительно просверлив в них отверстия.
3. Далее нужно взять брус и прибить его, тем самым разделив конструкцию на секции в 500 мм.
4. Потом можно соединять ножки с сиденьем на расстоянии 10 мм от всех возможных углов. На это этапе желательно крепко затянуть все детали на 3 болта.
5. После всего следует вооружиться бруском 70 на 170 и прикрепить его с дополнительными деталями.
6. Все получившиеся изделия можно соединить в единую систему. Это рекомендуется делать с помощью болтов.
7. Два материала, длины которых 40 сантиметров, нужно скрепить между скамейкой и щитом. А другие бревна (по 110 см) стоит прикрепить саморезами так, чтобы образовалась наклонная спинка.
8. В завершение советуется проверить образовавшееся сооружение на прочность. Если результат удовлетворительный, можно приступать к обработке изделия. Тоесть следует взять машинку для шлифовки и выполнить технический этап.

Отделка

Чтобы обеспечить сооружению долговечность в эксплуатации, необходимо заняться качественной обработкой устройства. Для этого надо покрыть материал морилкой или же специальным лаком.

ВАЖНО! Средство высыхает в течение 36 часов, следовательно, пользоваться изобретением сразу после окраски нельзя.

В случае если вы собираетесь установить скамью на свежем воздухе, можно оснастить материал водостойкой краской. Это нужно для того, чтобы дерево не начало быстро гнить и покрываться плесенью. Кроме этого, при периодическом ухаживании, вы сможете гарантировать долгий срок службы конструкции.

setafi.com

чертежи, советы по изготовлению :: SYL.ru

Если вы являетесь счастливым обладателем собственного дачного участка, то наверняка хотели бы иметь на его территории всё, что красиво и исключительно удобно. Для того чтобы превратить дачу в небольшой островок уюта, можно наполнить ее предметами быта, которые будут максимально функциональными. Но не стоит полагать, что это очень дорого.

На этом этапе можно отойти от лирических отступлений и начать разговор о предметах дачной мебели. Они должны быть не только натуральными и привлекательными, но и очень удобными. В данном случае речь идёт о скамейке-трансформере. Ее вы можете изготовить самостоятельно.

Преимущества скамьи

Перед тем, как начинать работу по изготовлению раскладывающейся скамьи, вы должны рассмотреть ее преимущества. Эта конструкция не займет много места, что делает ее практичной. Ведь довольно часто дачники выбирают такие предметы, которые можно было бы поместить в хозпостройке, последние, кстати, редко когда отличается большим количеством свободного пространства.

Следует упомянуть еще и тот факт, что скамейки-трансформеры из дерева с легкостью можно перемещать с места на место. Кроме того, такая скамья при несложных манипуляциях превращается в настоящий стол с двумя скамейками. Эту особенность описываемой конструкции можно назвать существенным плюсом, ведь использовать скамью можно будет для застолья на свежем воздухе.

Подготовка инструментов и материалов

Прежде чем изготовить скамейку-трансформер, вы должны подумать, какие инструменты у вас есть в наличии, а какие придется раздобыть. Среди прочих следует выделить:

• ножовку по дереву;
• дрель;
• набор отвёрток;
• угольник;
• уровень;
• линейку.

Ножовку можно заменить болгаркой. А вот что касается отвёрток, то гораздо удобнее будет работать шуруповертом. Желательно запастись электрической дрелью, однако если таковую не удалось найти, то взять можно и ручной инструмент. Расходными материалами являются:

• саморезы;
• наждачная бумага;
• древесина.

Советы по изготовлению скамьи

Скамейка-трансформер должна изготавливаться по определенной технологии. С ней перед началом работ необходимо ознакомиться. Конструкция будет состоять из спинки столешницы и двух скамеек. Они должны отличаться друг от друга по ширине. Первая может быть изготовлена по следующим размерам: 25×118 см.

Подготавливая расходные материалы, вы должны позаботиться о наличии 20-мм досок. Их размер должен быть равен 12×118 см. Ножки можно выполнить из заготовок, которые выпиливаются по следующим размерам: 37×11 см и 34×11 см. Каждая из этих деталей представлена двумя штуками.

Скамейка-трансформер должна быть не только удобной при эксплуатации, но ещё и безопасной. Для этого все детали следует хорошо отшлифовать, используя наждачную бумагу или специальный круг для углошлифовальной машины. Соединение ножек осуществляется металлическими пластинами с учетом того, что ширина основания равна 37 см, тогда как высота составляет 45 см.

Методика проведения работ

Выполняя сиденье, вы должны прикрутить две детали к основаниям. Первые будут иметь размеры, равные 118×12 см. Использовать для этого следует саморезы. По той причине, что доски обладают малой толщиной, существует риск того, что они могут лопнуть. Для того чтобы этого избежать, необходимо предварительно подготовить отверстия в местах соединения. Сделать это рекомендуется до закручивания саморезов. Как только первая скамья будет собрана, можно выполнить замеры. Внутренняя ширина должна составить 114 см, тогда как наружная – 116 см.

Сборка второй скамьи

Скамейка-трансформер своими руками, чертежи, размеры которой вы можете позаимствовать из статьи, довольно часто изготавливается домашними мастерами. В процессе работы вы можете следовать алгоритму, который разработаете самостоятельно. Однако важно для начала подготовить схему и определиться с технологией.

На следующем этапе рекомендуется осуществлять сборку второй скамьи. Ее размеры составляют 22×109 см. Сиденье – это две заготовки с размерами, равными 109×11 см. Ножки выполняются из бруса квадратного сечения со стороной 40 см. Заготовки, которые пойдут на ножки, будут иметь следующие размеры: два бруска по 22 см и четыре – по 32 см.

Ножки второй скамьи можно выполнить из 22-сантиметрового бруска. С одного края доска фиксируется на ребро. Для этого следует использовать деревянный шкант, саморезы и клей. У вас в наличии еще один такой же брусок, поэтому с ним необходимо проделать те же манипуляции. Остальные заготовки собираются по форме буквы А.

32-сантиметровые бруски – это боковые стороны. В виде распорок выполняются внутренние перекладины. Для основания необходимо использовать саморезы и металлические уголки. Когда выполняется скамейка-трансформер своими руками, чертежи, размеры этого изделия следует подготовить и определить заранее. Это позволит понять, как избежать ошибок. В нижней части буквы необходимо обеспечить расстояние в 30 см.

К основаниям следует зафиксировать детали соединения. Затем осуществляется сборка, все параметры второй лавочки следует проверить. Ширина по ножкам должна быть равна 113 см, а по сиденью – 109 см. Для проверки правильности сборки следует осмотреть конструкцию визуально. Для этого две лавочки совмещаются, их следует приставить друг к другу. Так они будут образовывать диван из четырех досок, находящихся на одном уровне. Если все так, то работы были сделаны правильно.

Сборка спинки

Если вы решили изготовить садовую скамейку-трансформер, то на следующем этапе можно заняться спинкой. Она будет одновременно еще и столешницей. Изготовить эту часть изделия необходимо из 5 досок, которые будут формировать общую плоскость. Размеры спинки равны 57х126 см. Соединение заготовок между собой осуществляется с помощью пары планок. В этом помогут саморезы, которые скрепляют доски.

С одной стороны столешницы должны быть зафиксированы упоры, которые будут иметь толщину, равную 20 мм. Заготовки необходимо спилить под углом в 115°. Он будет определять наклон спинки. С помощью саморезов все упоры фиксируются на следующем этапе. Впоследствии вы будете использовать саморезы и металлические соединения, которые позволят всё соединить в единую конструкцию.

Заключительные работы

Стол-скамейка станет отличным подспорьем в хозяйстве загородного участка. На заключительном этапе следует соединить две лавки между собой. Для этого используются деревянный шкант и столярный клей. Если есть желание, то изделие можно дополнить подлокотниками, они сделают скамью более удобной.

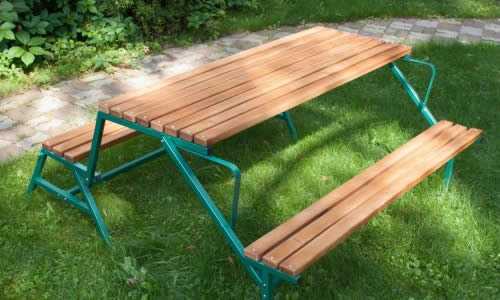

Альтернативный вариант изготовления: использование металлической трубы

Каркас скамьи можно выполнить из металлической трубы, сечение которой должно составить 25×25 мм. Изделие должно иметь толщину стенок в 2 мм. Можно использовать и круглую трубу, тогда ее диаметр должен составить 17 мм.

Выполняя скамейку-трансформер из профильной трубы, вы должны подготовить ещё и деревянные пробки, которые будут выполнять роль заглушек. Трубы свариваются между собой, а трубки устанавливаются на концах. Для спинки следует подготовить 20-миллиметровую фанеру и деревянный брусок с квадратным сечением, его сторона может составить 40 или 50 мм.

Бруски должны быть прибиты по ширине при помощи маленьких гвоздей или прикручены саморезами. Если фанера имеет неровности и шероховатости, то ее нужно отшлифовать мелкозернистой наждачкой. Выполняя стол-скамейку, вы можете дополнить конструкцию фиксатором столешницы. Этот элемент изготавливается из реечных досок. Они соединяются друг к другу с помощью металлической 10-миллиметровой проволоки.

Вместо заключения: дополнение конструкции ручкой

Стол-скамейка-трансформер в чемодане станет не только практичным, компактным и удобным решением, но и изделием, мимо которого нельзя будет пройти равнодушно. Для того чтобы конструкцию было удобно переносить, к боковой грани одной из сидушек скамейки необходимо приделать ручку. Выполнить ее можно из листа стали, который сгибается определенным образом. Для удобства дополнить такую ручку можно обрезком резинового шланга, тогда вес конструкции не будет давить на руку.

www.syl.ru

Скамейка трансформер своими руками: советы и чертежи

Каждый хозяин желает иметь на даче всё то, что будет удобно и красиво. Дача — это то место, где хочется отдохнуть от повседневной суеты, от назойливых коллег по работе, от шумных соседей. Дача — это такой небольшой островок в пучине рутины и обычных жизненных обязанностей.

Если отойти от всяческих лирических отступлений и перейти непосредственно к теме данной статьи, то нужно сказать пару слов о мебели, которая находится на даче. Любая дачная мебель должна быть многофункциональной и полезной. Это может подтвердить каждый счастливый обладатель дачи, который и занимался её обустройством.

Интересным вариантом является особая скамья-трансформер, которая будет весьма привлекательным элементом мебели. К тому же это будет довольно функциональным вариантом, который точно пригодится на даче.

Любой хозяин дачного домика может приобрести такую интересную скамейку в магазине, но следует учитывать, что её вполне можно сделать своими руками, благо все необходимые чертежи скамейки трансформера есть в интернете.

Ниже будут приведены инструкция и советы, которые помогут любому хозяину дачи, который захочет сконструировать самодельную скамейку-трансформер, которая сможет выполнять и функции стола.

2 Инструменты, которые понадобятся в ходе работы

3 Технология проведения работ

4 Завершение сборки

Преимущества скамейки-трансформера

Перед тем, как приступить к работе, следует узнать преимущества этого элемента дачной мебели. Во-первых, данная конструкция не занимает много места, что делает её весьма компактной и практичной. Во-вторых, следует упомянуть тот факт, что скамейка-трансформер легко перемещается с места на место, что также уверенно можно занести в плюсы. В-третьих, такая скамейка путём несложных манипуляций с лёгкостью превращается в стол с двумя скамейками, если в этом есть необходимость. Этот плюс таких дачных скамеек позволяет проводить застолья на свежем воздухе, что как раз подойдёт для дачи.

Инструменты, которые понадобятся в ходе работы

Для начала следует определиться с инструментами, которые обязательно понадобятся мастеру при конструировании такой скамейки трансформера своими руками.

Перед рабочим процессом необходимо приготовить следующие инструменты:

Расходными материалами в данном случае являются: древесина, наждачная бумага и саморезы.

Обязательно следует по ходу работ сверять свои действия с чертежом.

Технология проведения работ

Самое первое, с чем следует определиться — это «состав» скамейки. Звучит грубо, но, в принципе, довольно чётко отражает саму конструкцию. Дело в том, что скамейка трансформер состоит из двух скамеек и спинки столешницы. Скамейки должны отличаться друг от друга шириной. Первая скамейка может быть легко изготовлена своими руками, причём следует ориентироваться на следующие размеры: 118 * 25 сантиметров. При использовании расходных материалов, следует подготовить детали. Они должны быть в виде досок с толщиной 20 мм. Размеры их составляют 118 * 12 см. Ножки могут быть изготовлены из деталей, которые выпиливаются с размерами:

• 2 штуки — 37 * 11 см;
• 2 штуки — 34 * 11 см.

Все детали должны быть хорошо отшлифованы. Для этого можно использовать наждачную бумагу или же специальный круг для болгарки. Ножки соединяются металлическими пластинами. Соединение выполняется с учётом того, что ширина основания должна составлять 37 см, а высота 45.

Сиденье можно изготовить, прикрутив две детали (118 * 12 см) к основаниям, используя саморезы. Из-за малой толщины досок есть определённый риск, касающийся того, что доски могут лопнуть. Чтобы это не случилось, следует просверлить отверстия в местах соединения. Это рекомендуется сделать до закручивания саморезов. После того, как была собрана первая скамейка, следует выполнить замеры. Внутренняя ширина должна составлять 114 см, а наружная 116.

После вышеуказанных действий можно перейти к сборке второй скамейки. Ширина её будет составлять 109 * 22 см. Сиденье скамейки состоит из двух заготовок, размер которых составляет 109*11 см. Ножки можно сделать, используя брус 40 * 40 см. Заготовки, из которых впоследствии будут изготовлены ножки, будут иметь следующие размеры:

• 4 бруска — 32 см;
• 2 бруска 22 см.

Ножки второй лавочки можно изготовить своими руками. Для этого следует использовать брусок (22 см) прикрепляется доска с одного края, на ребро. В этом случае потребуется использовать клей, саморезы и деревянный шкант. В наличии есть ещё один брусок 22 см, с ним следует проделать то же самое. Остальные имеющиеся заготовки должны быть собраны в форме буквы А. Бруски по 22 см будут верхней частью импровизированной буквы А. Бруски по 32 см будут являться боковыми сторонами, а внутреннюю перекладину можно будет выпилить самостоятельно в виде распорок. Металлические уголки и саморезы будут использоваться для проведения основания. Следует помнить, что в нижней части буквы должно быть определённое расстояние — 30 см.

К полученным ранее основаниям следует прикрутить своими руками детали сидения. После осуществления сборки следует проверить размеры второй лавочки. Ширина лавки по ножкам должна составлять 113 по ножкам и 109 по сидению. Чтобы проверить правильность сборки лавки трансформер, не нужно использовать какие-то особые приспособления. Проверку можно выполнить визуально. Для этого следует просто совместить две лавочки. Их следует приставить друг к другу и они будут образовывать «диван» из четырёх досок, которые находятся на одном уровне, то значит до этого всё было сделано правильно.

Теперь можно перейти к следующему этапу работ. Это сборка спинки — столешницы своими руками. Делается она из пяти заготовок, которые сформируют собой общую плоскость. Её размеры будут следующими: 126 * 57 см. Соединение досок можно осуществить своими руками, используя две планки. В этом деле очень пригодятся саморезы, которые позволят скрепить доски.

С одной стороны собранной ранее столешницы впоследствии должны быть прикреплены упоры, которые изготавливают из досок толщиной 20 мм. С одной стороны получившихся заготовок должен быть выполнен спил под определённым углом в 115 градусов. Этот угол будет означать наклон спинки скамейки трансформер. Прикрепление всех необходимых упоров следует осуществлять при помощи саморезов.

Впоследствии должны быть использованы металлические соединения и саморезы, которые помогут скрепить всё воедино. При изготовлении спинки следует тщательно руководствоваться чертежами, которые точно помогут лучше понять весь рабочий процесс изготовления скамейки трансформер.

Завершение сборки

После всех операций, которые были описаны выше, мастер должен осуществить соединение двух лавок между собой. В этом помогут столярный клей и деревянный шкант. При желании можно будет прикрепить специальные подлокотники, которые добавят удобства.

Если всё будет выполнено по инструкции, то скамейка трансформер сможет впоследствии раскладываться на две скамейки и стол. Всё это можно отследить по чертежу.

dekormyhome.ru

Скамейка-трансформер своими руками: пошаговая инструкция, чертежи, размеры

В загородном доме или на даче очень удобно использовать лавку трансформер.

Схема садовой лавки-трансформера.

Во-первых, конструкция не занимает большую площадь. Во-вторых, может перемещаться в удобное для вас место. В-третьих, путем несложных движений лавочка видоизменяется в стол с двумя скамейками, что очень удобно для проведения застолья на открытом воздухе. Как же сделать такую лавку трансформер своими руками?

Для того чтобы сделать скамейку трансформер, вам необходимо подготовить инструменты:

• болгарка или ножовка по дереву;
• шуруповерт или набор отверток;
• электродрель или ручная дрель;
• измерительные приспособления (угольник, линейка, уровень).

К расходным материалам относят древесину, саморезы, наждачная бумага.

Технология проведения работ

Чертеж скамейки-трансформера.

Изготовленная лавочка состоит из 2-х скамеек и спинки столешницы. Скамейки отличаются друг от друга шириной. Изготавливаем своими руками первую скамейку с размерами 118 х 25 см. Для этого, используя расходные материалы, подготавливаем детали в виде досок толщиной 20 мм с размерами 118х12 см. Для ножек выпиливаем по 2 детали с размерами:

• 37х11 см — 2 штуки;
• 34х11 см — 2 штуки.

Все детали хорошо шлифуем, используя специальный круг для болгарки, или при помощи наждачной бумаги. Заготовки ножек разных размеров соединяем по парам при помощи металлических пластин. Соединение проводят так, чтобы высота основания составляла 45 см, а ширина 37 см.

2 детали 118х12 см при помощи саморезов прикручиваем к основаниям, получаем сиденье. Из-за малой толщины досок рекомендуется перед закручиванием саморезов меньшим диаметром просверлить отверстия в местах соединения для того, чтобы доска не лопнула. После сборки первой лавочки проводим замеры. При измерениях наружная ширина должна составлять 118 см, а внутренняя 114 см.

Собираем вторую скамейку с шириной 109 х 22 см. Сиденье скамейки будет состоять из 2-х заготовок 109х11 см. Для того чтобы сделать ножки потребуются брус 40х40 мм. Ножки составляют из заготовок с размерами:

• 32 см — 4 бруска;
• 22 см — 2 бруска.

Так же с досок выпиливаем 2 заготовки 40х9 см.

Скамья-трансформер значительно экономит место на участке и может быть как столом, так и скамейкой.

Делаем своими руками ножки второй лавочки, для этого к бруску 22 см, используя деревянный шкант, клей и саморезы, крепим на ребро с одного края доску. Ту же операцию проводим со вторым бруском длиной 22 см. Остальные заготовки собираем по форме в букву А. Верхняя часть формы А — это бруски длиной 22 см, боковые стороны буквы — это бруски длиной 32 см, а перекладину внутри выпиливаем в виде распорок самостоятельно. Соединение проводят, используя саморезы и металлические уголки. Расстояние в нижней части буквы должно быть не менее 30 см.

Детали сидения прикручиваем к полученным основаниям. После сборки проверяем размеры второй лавочки. Ширина лавки должна составлять 109 см по сидению и 113 см по ножкам. Проверить правильность сборки лавки трансформер можно визуально, совместив вторую лавочку с первой. Если их приставить друг к другу и они образуют диван из 4-х досок, расположенных на одной высоте, значит, все сделано правильно.

Переходим к сборке спинки-столешницы. Для спинки нам необходимы 5 заготовок, составив которые, образуют общую плоскость с размерами 126х57 см. Соединение досок проводится своими руками при помощи планок 57х4 см (2 штуки). Ширина планок должна составлять 8 см. Планки связывают элементы столешницы с 2-х сторон на расстоянии 4 см от каждого края при помощи саморезов. С одной из сторон собранной столешницы крепят 2 упоры. Упоры изготавливают из досок толщиной 20 мм, выпиливая по размерам: длина 40 см и ширина 10 см. С одной стороны обоих заготовок проделывают спил под углом 115°. Этому углу будет соответствовать наклон спинки лавки трансформер. Упоры крепят к внутренним сторонам планок столешницы на расстоянии 14 см от края при помощи саморезов.

Спинка лавки устанавливается на упоры плотно прижимается к ножкам. В упоре и в вертикальной доске просверливается отверстие диаметром 7 мм. Соединение проводят при помощи мебельных болтов длиной 8 см. Между упорами устанавливают металлические шайбы. Головка болта не должна выходить наружу. Болтовое соединение должно быть подвижным и позволять изменять угол столешницы. Проверить сборку можно путем изменения угла наклона спинки столешницы. Если угол меняется на 90°, можно приступать к завершению сборки.

Вернуться к оглавлению

Завершающие работы сборки

На завершающем этапе нужно сделать соединение двух лавок между собой. К выступающим элементам ножек первой лавочки готовим подлокотники. Выпиливаем две детали 8 х 22 см и четыре детали 6 х 27 см. Используя деревянный шкант и столярный клей соединяем заготовки между собой. Устанавливаем подлокотники так, чтобы был упор в планки спинки. И в завершении изготовьте рычаги. Рычаг представляет собой две заготовки размером 88 х 6 см прикрепленные с двух сторон и связывающие первую лавочку со столешницей. Сделать рычаг нужно обязательно по указанной длине, ширина может изменяться.

Крепится рычаг при помощи мебельных болтов к ножке лавочки и планке столешницы. Отверстия просверливают после предварительной разметки. В рычагах просверливают отверстия с одной стороны, отступив 5 см, а с другой 1 см. В планке по длине к отверстию должно отступаться 12 см, а по высоте 1 см. Если все соединения своими руками сделали правильно, то лавка трансформер будет раскладываться на две лавки и стол. Если трансформер, сделанный своими руками не раскладывается, ищем причину и устраняем.

1landscapedesign.ru
