Стол для циркулярной пилы своими руками с чертежами

У многих столяров имеется большое количество различных пил. Некоторыми можно работать без дополнительных приспособлений, а вот циркулярной будет сложно пользоваться вручную. Стол для ручной циркулярной пилы, сделанный самостоятельно — это вполне реальный способ сэкономить денежные средства и обеспечить себе комфортный распил большого количества материалов. Тем более, что делать его не сложно, главное правильно составить чертежи и обеспечить себя необходимыми инструментами.

Преимущества самодельного стола для циркулярной пилы

Циркулярный стол из ручной циркулярной пилы своими руками обеспечит комфорт при распиле, так как будет изготовлен исходя из ваших желаний. Рабочая поверхность будет удобного размера, что сложно найти в магазине, где в основном стандартные столешницы. Тем более, бывают ситуации, когда необходимость в столе для фрезера возникает неожиданно и вариант покупки полностью отпадает. Не стоит отчаиваться, пользуясь советами умелых столяров, вы сможете создать модель, которая будет ничуть не хуже магазинного варианта.

Особенности стола для циркулярной пилы

Сделать стол для циркулярной пилы своими руками очень просто, особенно если у вас имеется хотя бы небольшой опыт столярного дела. Опытные мастера могут собрать его даже без схем. Состоит конструкция из двух основных частей:

  • ножки;
  • гладкая рабочая поверхность (столешница).

Дополнительные отделы в виде ящиков не обязательны, но при желании можно создать и такие проекты.

1
2

Помните, что сама пила должна быть надежно закреплена под столом, а на поверхности оставаться только диск. Отверстие стола для циркулярной пилы должно быть на несколько сантиметров больше диска, для того чтобы опилки могли легко пролетать вниз, не засоряя механизмы.

Стол для торцовочной пилы своими руками нужно делать максимально прочным. Так как чем больше мощность инструмента, тем большая нагрузка ляжет на поверхность. Обязательно учитывайте этот факт при выборе материала и места для его установки. Зная, как сделать стол для циркулярной пилы, вы сможете хорошо сэкономить денежные средства и порадовать себя более удобным применением инструмента.

Инвентарь и требования к процессу работы

То, каким должен быть стол для торцовочной пилы своими руками, решает конечно же сам мастер. К обязательным требованиям можно отнести:

  • безопасное и прочное крепление пилы;
  • ровная и гладкая рабочая поверхность столешницы;
  • удобный доступ к кнопкам пуска и остановки.

Самодельный стол можно сделать из дерева

В магазинах в основном предлагают изделия из нержавеющей стали. Но столы для фрезера и циркулярки из дерева нисколько не уступают им по качеству, да и срок службы от материала не уменьшается.

Сделать стол для ручной циркулярной пилы своими руками можно, используя в работе следующие инструменты:

  • доски для ножек и столешницы;
  • столярный клей;
  • саморезы и шуруповерт;
  • лобзик;
  • рубанок.

Помимо этого, нужна рулетка и карандаш, а также лак по дереву для защитных свойств.

Этапы работы

Циркулярная пила довольно опасный инструмент. Распиловочный стол должен иметь такое расположение, чтобы пила находилась ровно по центру, без смещения центра тяжести. Исходя из составленных схем на доске делается разметка карандашом, а затем лобзиком выпиливается основание. После этого полученную столешницу нужно тщательно прошлифовать для придания гладкости.

После проделанных работ столешница переворачивается и на внутренней стороне наносится разметка для углубления под подошву циркулярки. Фрезером создают углубления. Пила устанавливается в самодельный стол, тщательно крепится и проверяется на прочность.

Делая стол для пилы циркулярки своими руками не забывайте о ребрах жесткости. Они значительно укрепляют конструкцию, особенно в совокупности с саморезами.

Ножки для ручной циркулярки крепятся в последнюю очередь. Размеры, так же как и высота, зависят от мастера, главное их качественно закрепить на болты и саморезы. Ставить их нужно слегка враспор, а контролировать прочность с помощью все тех же ребер жесткости.

Работа с электроникой

Изготовить стол для циркулярки своими руками со стандартными чертежами довольно просто, но обязательно нужно позаботиться и об электропитании. Если мастер хорошо разбирается в электронике, то оптимальным вариантом станет зашунтировать кнопки запуска и остановки, и закрепить их в удобном месте. Более упрощенным вариантом считается стягивание клавиши пуска дисковой пилы, и включение ее с помощью сетевого шнура. Но данный способ является не слишком безопасным, так как при аварийной ситуации техника не сможет выключиться автоматически.

Безопасность при работе

Помните, что на столе, на котором происходит распил, не должно быть никаких посторонних предметов. Если у дисковой пилы своими руками произошла разбалансировка, следует немедленно устранить проблему.

Для безопасности обязательно используйте защитные очки

Нельзя удерживать деревянный материал близко к диску пилы, это небезопасно. Обязательно пользуйтесь защитной одеждой, очками и перчатками для работы. Помните, что мало циркулярный стол сделать своими руками, нужно еще и следить за его состоянием, для того чтобы быть в безопасности.

infomebli.ru

Изготовление стола для ручной циркулярной пилы своими руками

Ручная циркулярная электропила — это мощный механизм со значительной производительностью. Одно из ключевых преимуществ циркулярки — отличная манёвренность. Но есть и недостатки, особенно если необходимо разрезать большие размеры дерева. Для того чтобы облегчить процесс, можно просто сделать столик для циркулярной пилы самостоятельно.

Требования к конструкции

Опытные умельцы готовы создать стол для циркулярки своими руками без каких-либо методик либо чертежей. Однако определённые условия все же необходимо учитывать.

К числу неотъемлемых требований принадлежат:

  • жёсткость (стабильность) системы;
  • ровная, гладкая плоскость стола;
  • безопасное закрепление пилы;
  • присутствие ограждения от разрезающего диска;
  • свободный допуск к кнопкам запуска и приостановки работы.

Наличие разных функций зависит от условий работы и пожеланий специалиста. К ним принадлежит умение осуществлять высококачественный продольный и поперечный напилы.

Стандартные изделия, которых в торговых центрах сотни, сделаны из нержавеющей стали. Это прекрасный материал, но далее рассматривается производство стола под пилу из древесины.

Устройство рабочего стола

Конструкция стола для циркулярки ручного типа настолько элементарна, что большая часть специалистов производит его без подготовительных чертежей и методик. Это плотный верстак, который создается из дерева и фанеры.

Наиболее прочные основания для стола производят из сплава. Они же наиболее тяжёлые и требуют присутствия навыков сварщика. Поэтому зачастую подставки выполняют из остатков пиломатериалов. Под столешницей прикрепляется круговая пила, накопитель выступает над ней посредством специально проведённой прорези. Пиломатериал продвигают по крышке стола и распиливают диском. Для удобства и правильности работы столик оборудуют дополнительными устройствами: угловым и продольным упором.

Столешница «поглощает» часть рабочей плоскости диска, глубина пропила снизится на толщину столешницы. По этой причине предпочтительно выбирать циркулярку с наибольшим диаметром диска, а крышку стола тонкую, но жёсткую.

Если электропила ещё не приобретена, выбирайте модификации с высокой мощностью (от 1200 Вт). Они управятся с распилом древесины крупных размеров. Для крепления основания будут просверлены отверстия. Цельнолитое основание может лопнуть. По этой причине желательно подбирать механизм другого типа.

Подбор материала

Чтобы сделать циркулярный стол своими руками, необходимо припомнить столярные навыки, запастись большим терпением и незначительным числом материалов и приборов.

Материалы:

  • фанера 15−20 миллиметров;
  • брус 50×50;
  • доска;
  • выключатель;
  • наружная розетка;
  • отрезок кабеля;
  • клей ПВА;
  • лак;
  • саморезы.

Приборы:

  • электролобзик;
  • шуруповерт;
  • дрель;
  • линейка.

Объем столешницы будет зависеть от участка мастерской. Вместе с этим, на маленьком столе будет некомфортно распиливать большие отрезки. Если деталь полностью умещается на рабочей плоскости, срез производится ровнее и аккуратнее. Высоту ножек выбирают в зависимости от роста мастера.

Процесс производства стола

  • Из листа фанеры нужно вырезать столешницу требуемого размера. Разметку наносят на нижнюю область с применением металлической линейки и карандаша. Раскраивают фанеру лобзиком, края при необходимости фрезеруют. Если фанера не ламинированная, плоскость стола зачищаем шкуркой.
  • Перекладывают и с нижней части делают разметку для крепления циркулярки ручного типа. Для этого с прибора убираем диск и ставим его подошвой в необходимое место. Осуществляем отметки на столешнице и в основании под крепёж и отверстие для пильного диска. Просверливают отверстия под болты. Они будут скручиваться сверху под столешницу и внизу держаться гайками. Поэтому с края рабочей плоскости отверстия зенкуют, а шляпки болтов заравнивают, чтобы они не выступали.
  • В случае если намечается резка материала под разными углами, прорезь под пильчатый круг производится в форме опрокинутой трапеции. Для прямого пиления производится обыкновенный паз. Перед тем как обозначить прорезь и отверстия для крепежа, нужно приложить пилу, откорректировать отметки и только затем вырезать.
  • Нанесите карандашом зоны расположения рёбер жёсткости. Их делают из досок и устанавливают внизу в 8−9 см от кромки самой столешницы. Ножки стола нужно фиксировать к рёбрам. Ребра закрепляются саморезами с интервалами 15−25 см, в дополнение проклеиваются ПВА. Саморезы вкручиваются поверх, под столешницу, головки целиком утапливаются. Ребра между собою скрепляются саморезами.
  • Ножки делают из бруса либо доски, их протяжённость составит от 100 до 113 см. Значительную устойчивость придадут ножки, расходящиеся вниз. Их фиксируют на крупные болты, скрученные снаружи, внутри укрепляют гайками. Стяжки из бруса упрочат каркас.
  • Для того чтобы корректировать высоту стола, внизу прикрепляются гайки, в которые подвинчиваются болты М14. Теперь же можно снизу закрепить пилу, пропустив накопитель в подготовленную прорезь.

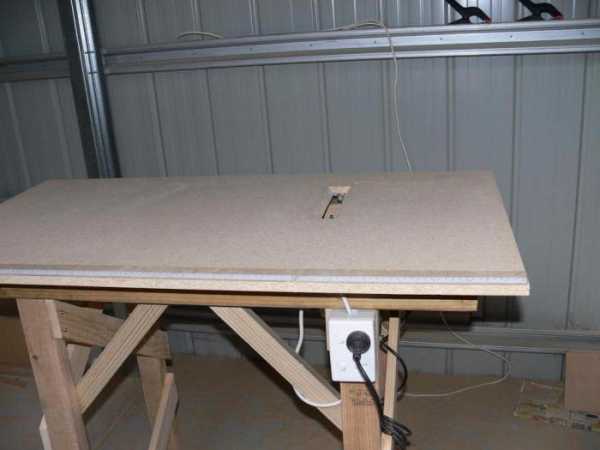

  • Прикрепляем на стол электророзетку, пускаем от неё электрический кабель и ставим выключатель. Питание к розетке будет передаваться от выключателя. От него протягиваем кабель к ближайшему источнику в мастерской. С поддержкой строительной стяжки фиксируем клавишу ВКЛ-ВЫКЛ на корпусе круговой пилы в утопленном состоянии.
  • Приступим к производству вспомогательных упоров. Для упора потребуется алюминиевая труба квадратного разреза № 30 и 2 винта с гайками-барашками. Отпиливаем кусочек трубы по протяжённости столешницы, в 3 см от края делаем отверстия под винты. С кусочков фанеры выпиливаются 2 прижима. Система готова.
  • Для обработки поперёк стола осуществляем салазки из фанеры. Их ровняем относительно кромок стола, придавливаем и продвигаем вдоль зубчатого круга. В участке прохода круга пропиливаем отверстие. Небольшие составляющие можно класть непосредственно внутрь салазок и распиливать. Отвод пыли будет из-под стола, но значительная часть ее при этом будет все же разлетаться вверх, поэтому хорошо дополнить приспособление верхним пылеотводом.

Работа на круговой пиле очень опасна, по этой причине необходимо побеспокоиться о защите пальцев. С куска дощечки либо мебельного щита вырежьте толкатель.

Дополнения к сделанной конструкции

Некоторые мастера, собирая стол для ручной циркулярной пилы согласно уникальным чертежам, целиком убирают заводской предохранительный кожух, а заводскую платформу замещают самодельной. В случае если не намечается распиловка под углом, можно убрать и все приспособления для регулирования наклона диска. Электропила закрепляется непосредственно на новом основании, что даёт возможность выиграть пару миллиметров глубины пропила.

Без внутреннего кожуха легче убирать диск, электропила не так будет забиваться стружкой при работе с влажными дощечками. Демонтаж потребует лишнего времени, однако сохраняется ресурс мотора, предупреждается перегруженность.

Монтаж дисковой пилы

Дело осталось за малым. Циркулярная электропила располагается внутри приготовленного отверстия. Подошва укрепляется на болты, а зубчатый накопитель должен свободно входить в гнездо.

Стол для круговой пилы практически готов. Теперь же его необходимо подвергнуть обработке защищающим от влажности материалом, затем покрыть лаком в несколько пластов (для минимизации скольжения).

Полученная система может быть дополнена чем-либо на усмотрение пользователя (предохранительный чехол, приспособление для регулирования наклона диска, каретка и прочие).

Несколько слов об электронике

Циркулярная пила — электрическое спецоборудование, работающее от источника питания 220 В. В случае если у пользователя есть достаточные знания и навык в области электроники, он способен зашунтировать клавиши запуска и приостановки пилы, а затем перенести их в удобное место (как правило, это наружная сторона 1-го из рёбер жёсткости).

Если же модель кажется сложной, нужно стянуть клавишу запуска проволокой, а включать спецоборудование при помощи сетевого шнура. Однако этот метод плох тем, что исключается быстрое выключение прибора при возникновении аварийной ситуации.

Требования по безопасности

  1. Одной из часто встречающихся причин травматизма при использовании циркулярной пилы считается захламлённость рабочего места. Кроме того, немаловажно наблюдать за стабильностью, крепостью абсолютно всех компонентов системы, а при разбалансировке — использовать мероприятия к устранению трудностей.
  2. Перед подключением пилы необходимо удостовериться, что она хорошо зафиксирована. При потребности — подтянуть саморезы/болты.
  3. Категорически запрещается придерживать материал близко к месту распила! Это опасно отскакиванием сучков, стружки в глаза или на открытые части тела. Непременно нужно надевать очки перед работой и одежду с рукавами.

Самостоятельное изготовление стола под пилу — не такая уже непростая задача, как может показаться. В случае если под рукой имеется хороший материал, его характеристики выбраны верно, а мощность прибора колеблется от 500 до 1000 Вт, вышеописанная инструкция будет основой работы.

Не нужно выпускать из виду, что на любом этапе производства стола следует контролировать точность собственных операций. По-другому, при появлении отклонений в размерах или деформации ножек при стяжке рёбер возобновить стабильность будет весьма трудно. Тем не менее производство стола для циркулярки собственными руками — абсолютно реальная задача на несколько часов.

Дополнительная важная информация

Столярные работы требуют особого внимания. В случае, если вы желаете сделать высококачественный и высоконадёжный стол своими руками для циркулярной пилы, то хорошо подготовьтесь к работе.

Выполняйте следующее:

  1. Приобретите все без исключения нужные материалы и приборы.
  2. После установки каркаса в обязательном режиме установите его на ровную плоскость и проверьте, чтобы крышка конструкции не перевешивала в какую-либо сторону.
  3. Установить столик для циркулярной пилы правильнее в том участке, где он и будет находиться в дальнейшем, чтобы устранить вероятные проблемы, сопряжённые с неровностью полов.
  4. Если из-за шероховатого пола столик вибрирует в процессе работы, то необходимо подкорректировать длину ножек, применяя уплотнённый материал либо резину.
  5. Столешница продукта может быть как единой, так и складывающейся. Для того чтобы сформировать складывающийся столик для пилы, будет необходимо потратить чуть больше времени и самого материала и уделить внимание увеличению прочности станины, пребывающей в разобранном состоянии.
  6. Размеры материала, применяемого для создания стола, формируются опытным путём. В идеале уровень конструкции должен соотноситься с ростом мастера.
  7. Отверстие, которое будет выполнено в столешнице, должно отвечать размерам определённой пилы, имеющейся в наличии.
  8. Чтобы продлить период службы всех применяемых материалов, собранных в общую конструкцию, необходимо подвергнуть их обработке специальными химическими веществами, способными увеличить рабочие свойства дерева либо металла (к примеру, уберечь их поверхность от ржавчины, гниения, возникновения плесени и т. д. ).
  9. Обрабатывать дерево либо железо правильнее на улице, а не в помещении, чтобы не получить отравление интенсивными испарениями.

Вдохновившись этой статьёй, вы сможете сделать прочную подставку для циркулярной пилы в виде столика.

tokar.guru

чертежи как сделать, видео и фото

Изготовить стол для циркулярки своими руками, имея в распоряжении ручной электроинструмент фирмы Bosch или другого ведущего производителя, не сложно. Но наличие стола позволит существенно расширить возможности инструмента. Ручные модели циркулярок Bosch, как и их аналоги, демонстрируют высокую производительности. Но маневренность, как основной плюс ручной циркулярной пилы, может превратиться в минус, если вам потребуется обработать большой объем заготовок. Здесь на помощь приходит самодельный стол.

Содержание статьи

Особенности конструкции

Чертеж стола для циркулярки своими руками

  • Конструкция стола, необходимого для ручной циркулярки, достаточно простая, что позволяет выполнить ее своими руками. Самодельная платформа требует немного навыков и времени, чтобы ее сделать;
  • Чертежи и схемы не являются обязательными составляющими для успешной сборки стола своими руками;
  • Оптимальным материалом, дабы сделать стол под ручную циркулярку фирмы Bosch, является металл;
  • Выбирая для циркулярки металлический стол, не забывайте о массивности конструкции и необходимости уметь работать со сварочным аппаратом своими руками;
  • Часто стол изготавливается своими руками на основе древесины. Они проще в сборке, что позволяет сделать их новичку;
  • Под столешницей стола устанавливается сама циркулярка Bosch или ее аналоги;
  • Диск должен выступать над столешницей. Для этого на поверхности стола предусматривается специальная прорезь;
  • Пиломатериал перемещается по поверхности стола и распиливается режущим инструментом циркулярной пилы;
  • Чтобы повысить точность обработки, стол можно дополнительно оснастить продольным и угловым упором;
  • Столешница будет отбирать часть рабочего диска, потому глубина пиления ручной циркулярки станет меньше ровно на столько, какую толщину имеет рабочий стол. Это говорит о необходимости выбирать ручной электроинструмент, позволяющий устанавливать пильные диски большого диаметра;
  • Рабочий стол рекомендуется делать с упором на прочность и тонкость. Для этих целей подходит металл или прочные породы древесины.

Во многих случаях изготовление стола своими руками лучше начинать до того, как была куплена сама циркулярная пила. Это позволит оптимально сделать выбор характеристик оборудования. Для ручной циркулярки, которую вы хотите сделать станком на рабочем столе, оптимальной мощностью будет минимум 1,2 кВт. Это позволит эффективно и без перегрузок осуществлять распил большого количества материалов.

Инструменты и материалы

Фото схемы стола для циркулярки своими руками

Если чертежи вам вряд ли понадобятся, подкрепить полученные в данном материале знания видео уроками по сборке столов для циркулярок будет не лишним.

Чтобы сделать столешницу, благодаря которой ручная циркулярная станет настольная, вам понадобятся определенные материалы и инструменты. В этот список входят:

  • Лист ламинированной фанеры. Ориентировочные размеры толщины — 15-20 мм;
  • Деревянный брус. Его размеры — 50 на 50 мм;
  • Качественная доска;
  • Выключатель;
  • Розетка;
  • Электрический кабель;
  • Клей;
  • Лакокрасочные материалы;
  • Крепежи типа саморезов;
  • Электрический лобзик;
  • Отвертка или электрический шуруповерт;
  • Линейка;
  • Бытовая дрель.

Размеры определяйте на свое усмотрение. Но если настольная циркулярка будет иметь слишком компактные размеры, сделать на ней распиловку длинных заготовок вы с требуемым комфортом не сумеете.

Выбирая размеры, ориентируйтесь на параметры наиболее часто обрабатываемых заготовок. Размеры стола должны быть такими, чтобы изделие полностью помещалось на столешницу. Это позволит своими руками инструментом Bosch качественно и ровно распилить пиломатериалы.

Сборка столешницы

Когда все готово, вы можете приступать к работе своими руками. Предположим, что сам электроинструмент Bosch вы уже выбрали, либо предпочли аналог проверенного производителя в лице фирмы Бош.

Ориентировочные размеры столешницы, с учетом подобранных материалов, составляет 50 на 50 на 25 сантиметров. Вы можете сделать размеры вашего стола больше или меньше, в зависимости от личных предпочтений, площади мастерской или характеристик используемой циркулярной пилы Bosch.

  1. Взяв за основу ламинированный лист фанеры, вырежьте из него столешницу соответствующего выбранным параметрам размера. Фанера может быть и не ламинированной, но в этом случае ее потребуется покрыть слоем лака. Нанесите разметку снизу, чтобы не портить внешний вид будущего стола. С помощью электрического лобзика отрежьте лишнее, зачистите края.
  2. Переверните лист нижней частью вверх, нанесите метки для монтажа ручной циркулярной пилы. Чтобы сделать этот, снимите с вашей циркулярки пильный диск, приставьте устройство подошвой к поверхности листа. Выполните отметки на самом листе и подошве для будущих креплений.
  3. Дрелью просверлите отверстия, необходимые для болтовых соединений. Болты закручивайте сверху через стол, а снизу конструкция будет держаться на гайках. Тут рекомендуется зазенковать отверстия с рабочей стороны листа, зашлифовать шляпки болтов. Так они не будут выступать.
  4. Если вы собираетесь на станке резать материал циркуляркой Бош под разными углами, отверстие для пильного круга следует выполнить определенной формы — перевернутая трапеция. Если планируется только ровная резка, достаточно выпилить стандартный тип паза.

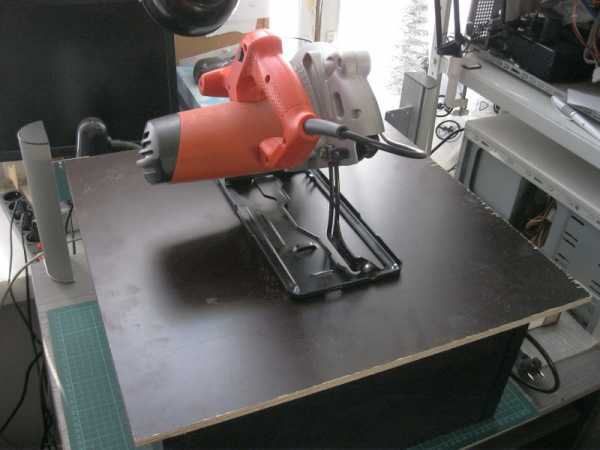

  5. Не спешите сразу же вырезать отверстие согласно разметке. Еще раз возьмите циркулярку, приложите к листу, проверьте соответствие размеров, после чего можно продолжать работу.
  6. Нанесите с помощью карандаша метки, где будут устанавливаться ребра жесткости. Чтобы сделать их, воспользуйтесь деревянной доской. Ребра располагаются снизу, отступив от края столешницы около 8-10 сантиметров.
  7. Ножки столешницы рекомендуется монтировать к ребрам жесткости. Для фиксации ребер воспользуйтесь саморезами, прикрутив их шуруповертом с шагом 15-20 мм. Не лишним будет дополнительно проклеить все с помощью ПВА клея. Саморезы обязательно вкручиваются через верх рабочего стола, утапливая при этом головки крепежных элементов. Используя длинные саморезы, не забудьте соединить между собой ребра жесткости.
  8. Используя брус или доски, вырежьте заготовки для создания из них ножек вашей конструкции. Длина может составлять 100-120 сантиметров. Тут следует ориентироваться на собственный рост, поскольку высокому мастеру на низком столе будет неудобно работать. Если ножки будут немного расходиться к низу, это позволит придать им большей устойчивости. Фиксация осуществляется по принципу болт-гайка. Между ними не лишним использовать шайбы. Выполнив стяжку из бруса, каркас рабочего стола получится более прочным.
  9. Регулировать высоту расположения стола можно гайками, которые прикручиваются к ножкам снизу. Для этих целей подойдут болты М14.
  10. Теперь переходите непосредственно к фиксации циркулярной пилы. Диск заводите в выполненную прорезь, и закрепляйте соответствующими крепежными элементами.
  11. С внутренней части стола рекомендуется прикрутить розетку, подключить к ней проводку и расположить выключатель в удобной, но безопасной зоне. Утопите кнопку включения-выключения на корпусе циркулярки и зафиксируйте ее.

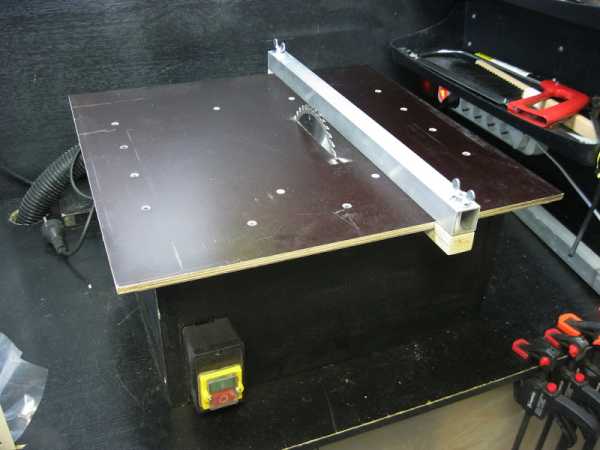

  12. Используя квадратную трубу и винты с гайками-барашками, выполняется продольный упор. Вырежьте трубу согласно длине стола под циркулярку, высверлите отверстия для винтов в 30 мм от края столешницы. С помощью кусков фанеры изготавливается пара прижимов.

Как видите, в сборке столешницы под циркулярку нет ничего сложного. Немного времени и конструкция готова.

tvoistanok.ru

Стол для циркулярной пилы своим руками: конструкция и чертежи

Дисковые пилы и бензопилы

Ручная дисковая пила – высокопроизводительный и маневренный инструмент для работы с древесиной. Подготовить большую партию материалов довольно тяжело – от веса аппарата и вибрации устают руки. Облегчит работу стол для циркулярной пилы, который делают из досок и листового материала или железа. После несложных операций по готовым чертежам получается стационарное оборудование, на котором просто и легко работать.

1

Конструкция стола для циркулярной пилы – предъявляемые требования

В изделии всего 2 главных элемента – основание (сплошное или в виде ножек) и гладкая рабочая поверхность. Циркулярную пилу прикрепляют к ней снизу, перевернув вверх ногами. Для диска в столешнице выполняют прорезь, которая на 1–2 мм шире его толщины. Больше делать не нужно – на инструмент будет попадать много стружки и пыли, что сократит срок его службы.

Подключенный пылесос продлит работоспособность

Конструкция должна отвечать ряду обязательных требований:

  • быть жесткой и устойчивой;
  • стол с гладкой и ровной поверхностью;
  • надежное крепление диска;
  • ограждение для режущего инструмента;
  • наличие кнопки для пуска и быстрой остановки.

Некоторые умельцы снимают кожух, вместо фабричной платформы устанавливают самодельную. Если нет необходимости в обработке под углом, убирают детали для регулирования наклона. Для качественной продольной и поперечной резки устанавливают дополнительные приспособления. Выбирают распиловочный диск с максимально возможным диаметром – часть скрывается в столешнице.

Собственноручно сделанное приспособление подстраивают под индивидуальные особенности работника, особенно важный параметр – высота стола. Для левшей удобно располагают кнопку управления, обеспечивают подход к инструменту с нужной стороны, что в заводских изделиях не учитывается.

2

Варианты устройства – особенности и подготовка

Следует продумать все нюансы изготовления самодельного изделия. Чертежи облегчают рабочий процесс. Сначала определяются с размерами столешницы. Отверстие под дисковую пилу должно точно соответствовать инструменту. Оно зависит от ее диаметра, поэтому сказать, какое требуется, невозможно.

Основание должно обеспечить устойчивость, расшатывание всего изделия или отдельных элементов недопустимы. Обязательны ножки под конструкцию. Если использовать как опору сплошные листы фанеры, добиться устойчивости трудно – требуется почти идеально ровная поверхность пола.

Размеры столешницы выбирают, учитывая собственные пожелания и габариты заготовок для обработки. Когда они полностью укладываются на плоскость, распилы получаются более точные и ровные. Вместе с тем слишком большие размеры неудобны – загромождается помещение. Мастера иногда делают складные столы, которые в нерабочем состоянии занимают немного места. Некоторым необходимо изготовлять маленькие детали, соответственных размеров требуется станок.

Если хозяин хочет, чтобы под рукой всегда находились необходимые инструменты, наиболее удобное место расположения – столешница. Для этой цели размеры значительно увеличивают, подойдет 1,2×1,2 м.

3

Правильный выбор циркулярной пилы и необходимые материалы

Для основания используют фанеру или ДСП толщиной 2 см и более. С такими размерами надежно фиксируется дисковая пила с немалым весом. Материал лучше брать ламинированный – поверхность обеспечит хорошее скольжение заготовки. Без такого покрытия она будет цепляться, а заглаживание, шлифование столешницы требует определенных усилий, со временем опять появляются изъяны.

Понадобится также приобрести:

  • доску 100×50 мм;
  • рейки 50×50 мм или немного меньше для ножек;
  • клей, саморезы, антисептический препарат и лак.

В работе понадобится использование инструментов: дрели, шуруповерта, лобзика, фрезерной машины или рубанка. Помощь окажут струбцины, наждачка, рулетка.

Основной элемент самодельной конструкции – циркулярная пила. Когда ее приобретение в планах, с учетом, что предстоит использование со столом, ориентируются на следующие характеристики:

  1. 1. Мощность – рекомендуются агрегаты на 1,2 кВт – такой обладают бытовые инструменты «Интерскол». Если меньше, трудно обработать пиломатериал значительных объемов. Больше – потребуется крепкая конструкция из толстой древесины или стальная.
  2. 2. Размер диска влияет на глубину пропила – удастся перерезать заготовку, толщина которой на 10 мм меньше. Учитывают, что часть рабочего инструмента скрывает столешница. У изделий фирмы «Макита» диаметр 85–355 мм.
  3. 3. На чистоту среза влияет количество оборотов двигателя. С увеличением качество повышается, но если работать с пластиком, он быстро нагревается, края расплавляются. Универсальный показатель – 3–4 тыс. об/мин. Идеальный вариант – электропила с плавной регулировкой частоты оборотов.
  4. 4. Установить на самодельный стол можно любую циркулярку, но для крепления на болтах важную роль играет материал подошвы. Лучше железное основание, литое при сверлении отверстий иногда трескается.

Важное условие – обеспечить безопасное управление оборудованием. Штатная кнопка для этой цели плохо подходит. Требуется выносной переключатель, который устанавливают на боковой панели.

4

Технология изготовления – пошаговая инструкция

Берут лист фанеры, размечают размеры столешницы. Электрическим лобзиком аккуратно обрезают, затем обрабатывают фрезером кромки. Заготовка ошкуривается средней и мелкой наждачной бумагой. На нижней плоскости размечают место под циркулярную пилу: снимают диск, прикладывают подошвой и обводят карандашом. Фрезерной машиной выбирают углубление, размер которого зависит от толщины основания инструмента.

Схема стола для ручной циркулярки

Пилу устанавливают на место крепления, при необходимости корректируют. Если все подходит, в подошве сверлят 4 отверстия диаметром 10 мм. Опять прикладывают инструмент, намечают в столешнице места креплений и делают сквозные отверстия. Со стороны рабочей плоскости выполняют углубления для болтов М8 с потайной головкой. Шляпка должна прятаться в них. Прорезают щель под диск шириной на 1–2 мм больше его толщины. Если планируется распиловка под разными углами, ее делают трапециевидной с направленной вниз вершиной.

Приступают к изготовлению ребер жесткости своими руками, начиная с продольных. Место расположения удалено от края стола на 10 см, его размечают линиями на таком расстоянии. Доски обрезают по длине, прикладывают к столешнице, обводят. Намечают центральную линию, вдоль которой обозначают расположение саморезов. Крайние удалены от конца ребер на 5 см, промежуточные через 20 см.

Высверливают сквозные отверстия, с лицевой стороны столешницы зенкуют под шляпки. Промазывают заготовки столярным клеем, устанавливают на место, стягивают струбцинами. Аналогично фиксируют поперечные ребра жесткости. Скрепляют со столом и между собой саморезами.

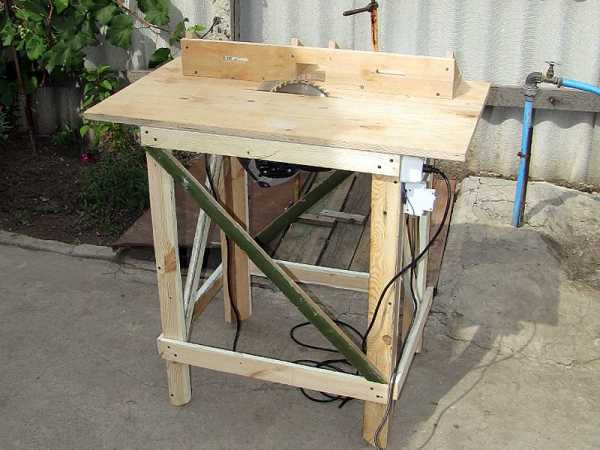

Ножкам придают форму, которая обеспечивает максимальную опору для каркаса. Обычно высота для удобной работы составляет 1–1,1 м. Сверху они шире, а к основанию сужаются. Для этого одну сторону брусков под углом срезают вдоль. Относительно столешницы они будут стоять немного враспор. Увеличить жесткость помогут стальные уголки на месте стыков. Для крепления используют болты, которые устанавливают головками наружу, подкладывают шайбы. Применяют также раскосы из брусьев.

Отдельные бюджетные инструменты имеют дефект – незаметный наклон, который отличается от необходимых 90°.

Прежде чем поставить пилу на место, угольником проверяют расположение диска относительно подошвы. Если оно отличается от прямого угла, под основание с одной стороны подкладывают полоски жести, добиваясь выравнивания. Циркулярку притягивают болтами М10 к столешнице, под гайки ставят гроверы.

5

Дополнительные приспособления для удобной работы

На столешнице параллельно диску через 10 см проводят линии, которые помогут разрезать древесину по размерам. Одних меток недостаточно, понадобится продольный упор. Удобно для его изготовления использовать профильную трубу. Она должна свободно перемещаться по столешнице для установки необходимого размера и фиксироваться в нужном положении.

Один из вариантов исполнения: в поверхности конструкции нужно сделать поперечные пазы шириной 10 мм. В упорной планке высверливают 2 отверстия по краям под болты М10. Ими фиксируют упор, продевая сквозь тело столешницы и планки. Такой способ немного ослабляет изделие.

Используют другой вариант. Упор вырезают на 20 см больше, чем длина стола. С каждой стороны приклеивают по 10 см бруска, который толщиной равен основанию конструкции. На них саморезами закрепляют железные пластины 3–5 мм. Получается кронштейн, который цепляется за стол. Сверлят отверстия и приваривают гайку М8. Вворачивают болты, лучше с барашками. Ими фиксируют упор в нужном положении.

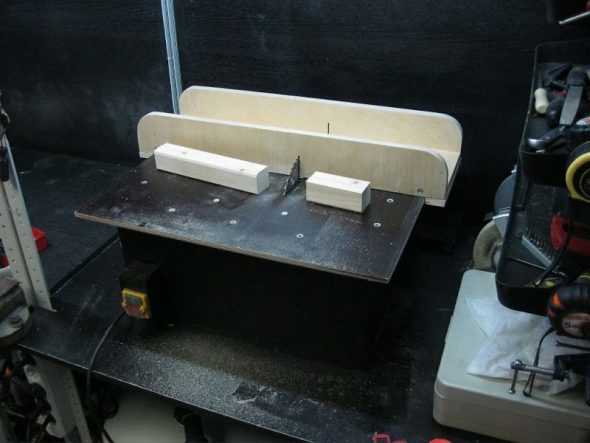

Для удобного поперечного пиления делают салазки. Конструкция прижимается к столу, передвигается вдоль диска.

6

Как обеспечить безопасность и аварийную остановку

Штатный выключатель на инструменте неудобен для использования, когда пила находится под столом. Можно вынести ее в доступное место, припаяв более длинные провода. Но чаще идут другим путем. Клавиши на циркулярке фиксируют стяжкой, устанавливают на ребре жесткости простую кнопку для однофазного двигателя. К ней на входе подсоединяют сеть, на выходе инструмент. Чтобы не отрезать вилку шнура, ставят розетку. Теперь циркулярка управляется кнопкой, при необходимости быстро останавливается.

Распространенные причины травматизма:

  1. 1. Захламленность рабочего места, неустойчивость конструкции. Ничего лишнего на столе не должно быть, малейшее расшатывание устраняют.
  2. 2. Запрещается брать заготовки руками у диска. Работая с небольшими деталями, удобно придерживать их отрезком бруска.
  3. 3. Нельзя использовать циркулярку без защитного щитка. Дополнительно требуются очки, чтобы отскочивший сучок или стружка не попали в глаза.

Изготовление стола для ручной циркулярки – задача несложная, но требует аккуратности. Следует точно придерживаться размеров, чтобы детали надежно сопрягались, иначе грозит расшатывание, которое сложно устранить. Особенно важна одинаковая длина всех ножек, чтобы изделие получилось устойчивым.

obustroen.ru

Циркулярный стол своими руками и некоторые полезные мелочи

При покупке циркулярной пилы будущий мастер не всегда представляет себе объем работ, который ему предстоит выполнять этим оборудованием. Это одна сторона проблемы. С другой стороны, мастер понимает, что ему лучше приобрести сразу циркулярный станок, но очень трудно подобрать удобный стол, который бы соответствовал всем требованиям.

Циркулярный стол позволяет сделать более точный и ровный спил.

Таким образом рождается идея сделать стол для ручной циркулярной пилы своими руками. В этой области у настоящих умельцев нет никаких ограничений.

Общие требования к столу для циркулярной пилы

Шипорезное приспособление на циркулярном столе.

Стол для рабочей пилы должен соответствовать нескольким основным требованиям:

  • жесткость опоры;
  • устойчивость;
  • ровность.

Помимо этих требований, есть несколько необходимых условий, которые надо учесть при создании станка под циркулярную пилу.

  1. Безопасность и надежность крепления пилы.
  2. Ограждение для диска пилы, что очень часто остается невыполненным.
  3. Свободный доступ к кнопке включения и выключения.

Дополнительный набор функций приспособлений зависит от требований самого мастера и его квалификации. В этот набор входят приспособления, которые:

  • помогают выполнять ровный продольный распил;
  • такой же качественный поперечный распил.

Конструкция циркулярной пилы.

Стандартный стол, который можно приобрести вместе с циркулярной пилой, изготавливается, как правило, из нержавеющей стали. Само распиловочное устройство крепится вверх ногами, примерно посередине выполняется надрез или щель для помещения в него диска самой пилы. Его ширина должна соответствовать ширине, используемых пильных дисков. Нельзя допускать, чтобы эта щель была слишком широкой. В таком случае стружка и другой рабочий мусор будет часто засорять прибор, выводя его из строя.

Что касается технических параметров пилы, которая будет использоваться для станочной распиловки, то мощность ее двигателя может быть больше, чем у обычной ручной пилы. Но все же не превышать 1200 Вт, специалисты считают неоправданным такой риск. Ведь чем мощнее пила, тем более прочный и надежный стол нужен.

Промышленные станки изготавливаются, как уже упоминалось, исключительно из металла, но их опора очень часто заливается цементом для более надежного крепления прибора.

Вернуться к оглавлению

Необходимый материал и сборка стола для ручной циркулярной пилы

Раскрой циркулярной пилой.

Для изготовления стола можно взять следующие материалы:

  • фанеру толщиной 20-50 мм;
  • оргстекло;
  • плиты стеклотекстолита.

Выбирая пилы в магазине, покупатель часто обращает внимание на глубину погружения данного прибора, что означает максимальную толщину обрабатываемого материала. Необходимо предполагать, что использование ручной пилы не по назначению будет отбирать примерно 1 см распиловочной толщины.

Параметры стола во многом зависят от обрабатываемых поверхностей.

Проверка циркулярной пилы.

Если предполагается, что изделия будут громоздкими, например, длиной больше 2,5 м, то стол придется укреплять дополнительными ножками.

Циркулярный стол имеет несколько особенностей в своей сборке. Заготовка для крышки стола должна быть описана отдельным пунктом.

Итак, для столешницы делаются ножки из той же фанеры, но большей толщины. Для ее закрепления делают фиксаторы вдоль стола или накрест. Это позволит столу быть более жестким. На устойчивость будет влиять правильно подобранная длина ножек, место установки.

Стол может иметь различные размеры, эти параметры мастер определяет самостоятельно. Например:

  • крышка 70х80 см;
  • высота 110 см.

Вернуться к оглавлению

Крышка стола: как много полезного на ней может быть

Схема применения циркулярной пилы.

Для самой пилы, в зависимости от выбранной толщины столешницы, делается спил глубиной около 1 см. Спил делается для крепления рабочего стола самого прибора по периметру. Для того чтобы его сделать, используя линейку, простой карандаш и саму ручную пилу, отмечают место, где будет располагаться прибор.

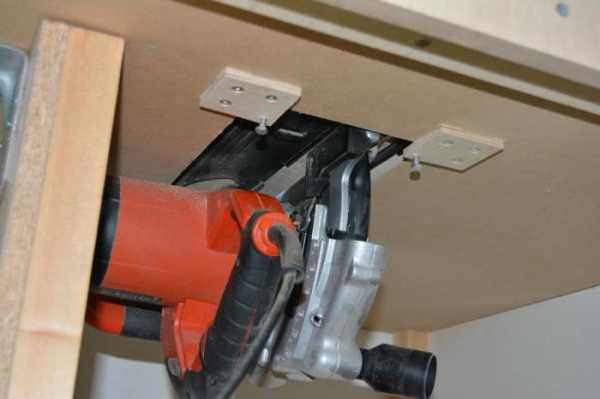

Есть несколько вариантов, как крепления пилы к столу. Все зависит от того, какая цель поставлена. Если человек хочет, чтобы пила свободно демонтировалась при необходимости, крепление должно позволять это делать, но при этом быть надежным.

Для этого вокруг отмеченного периметра рабочей поверхности пилы, устанавливают ограничивающие брусья с пазами, не образуя замкнутой рамки. Таким образом фиксируется ручная пила. Но такая установка применима для малых объемов работ и небольших скоростей оборотов диска.

Более надежное крепление выглядит аналогично, но при таком креплении брусья имеют меньший размер: их не 4, а 6 или 8, каждый закреплен возле конкретного участка станины, и в случае необходимости мастеру придется откручивать болты возле каждого такого бруска. Некоторые крепят циркулярку без деревянных брусьев, прикручивая ее прямо к столу, сделав отверстия в станине.

Перевернув крышку стола, можно увидеть прорезь с торчащим из нее диском пилы. При установке используется функция фиксации платформы диска.

Можно сделать на распиловочном столе прорезь для съемного расклиновочного ножа, который при помощи струбцины будет крепиться рядом с пилой с нижней стороны.

Вернуться к оглавлению

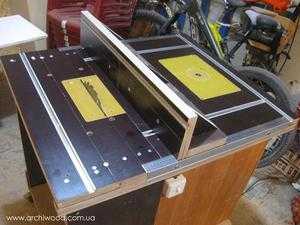

Направляющие для продольных и поперечных спилов

Стол должен иметь направляющие, для их изготовления используют алюминиевые строительные П-образные рейки. Открытым краем они цепляются к столу. В последующем по ним будут передвигаться вспомогательные детали крепления, позволяющие выполнять более точные распилы.

Первой должна быть встроена направляющая, идущая вдоль пилы. Рейки для параллельной направляющей будут идти по краям стола, перпендикулярно самой пиле. Сами направляющие тоже изготавливаются из фанеры.

Вернуться к оглавлению

Как выполнить поперечные распилы?

Стусло для циркулярной пилы.

Для выполнения поперечных распилов чаще всего используют планку, которая похожа на маленький стол. Он перевернут, имеет 2 параллельные основы и щель, через которую может проходить диск пилы. Если все углы были соблюдены, распил будет строго перпендикулярным.

Решением для поперечного направления распиливания может еще один интересный вариант. На фанеру (чуть большую, чем стол) крепятся брусья с нижней стороны. Они должны быть расположены четко на ширине стола. С верхней части доски крепятся 2 параллельные пластины, которые выше пильного диска и имеют щели для его прохождения. Результат тот же, но такое решение более легко осуществить.

Кроме того, крышка стола может быть оснащена линейками по обеим направляющим.

Вернуться к оглавлению

Некоторые полезные мелочи, которые нужно знать

Включение циркулярной ручной пилы можно осуществить несколькими способами.

Самый простой и неправильный: зафиксировав кнопку блокировки включения, подключить прямо в сеть, при необходимости отключить. Так делать противопоказано по 2-м причинам:

  • небезопасно для жизни и здоровья мастера;
  • грозит двигателю пилы сгоранием.

2-ой способ, пожалуй, наиболее распространенный. Все фиксируется, но пила включается не сеть, а в переходник с кнопкой выключения.

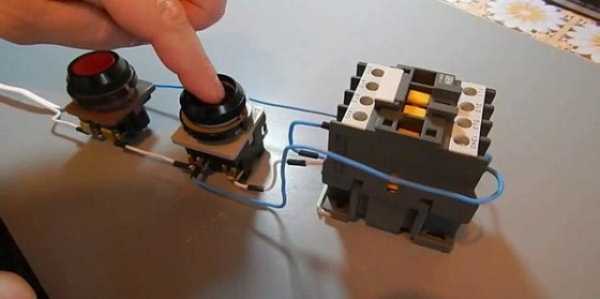

3-й способ наиболее правильный, но он может лишить владельца прибора гарантии на него. Надо вывести на панель стола пластмассовую заготовку для кнопок включения и выключения. Заменить провод с вилкой на провод, который будет напрямую подключен к этим кнопкам. Безопасно и для мастера, и для пилы.

Сборка передней части станка.

На самом деле совсем необязательно, чтобы пила крепилась именно снизу стола. Придумано множество способов, когда путем дополнительных приспособлений циркулярка может передвигаться поверху. Так, если подошву дисковой пилы с одной стороны снабдить специальной платформой, изготовив заблаговременно шину из алюминиевой прямоугольной трубы высотой около 1 см и закрепив ее на распиливаемой поверхности строго параллельно срезу, можно выполнить точный спил. Это становиться возможным благодаря тому, что пила при помощи платформы передвигается по шине, не меняя расстояние до края среза.

Есть разновидность циркулярных погружных пил. Они имеют управляемое приспособление, удерживающее пилу над изделием, при необходимости опускаются.

Нельзя забывать и о том, что можно приобрести стационарный стол вместе с пилой.

В данном разделе хочется сказать несколько слов о самих пильных дисках. Они бывают:

  • для продольного распиливания;
  • для поперечного распиливания;
  • универсальные.

Первые 2 вида дисков отличаются способом затачивания. Для работы с поперечным сечением используется так называемый отрицательный угол заточки.

Когда мастер не знает, что именно он будет пилить, или ассортимент продукции требует распиловки в различных направлениях, рекомендуют использовать универсальные диски. Это предотвратит необходимость часто менять диски на пилах. Зубья таких дисков выполнены из отличного материала.

Необходимо внимательно читать инструкцию по работе с пилой.

Важно, чтобы стол был установлен ровно, это необходимо по технике безопасности и для исключения брака в производстве. Некоторые столешницы обрабатывают шлифовальной машиной и покрывают лаком, можно обтянуть тонким слоем металла. Но нельзя забывать, что каждый лишний слой дает минус для максимальной глубины распиловки.


moiinstrumenty.ru

Как сконструировать стол для циркулярной пилы своими руками с механизмом подъёма

Большинство людей, кто профессионально работает с деревом, хотели бы иметь в своем распоряжении все необходимые станки. Но к сожалению, не всегда это возможно. Одним не позволяет площадь мастерской, другим, и я думаю, большинству – деньги. Любой, даже самый примитивный станок стоит довольно дорого.

Но ведь что мешает его просто сделать самому? Нет ничего невозможного для человека с интеллектом. Для каждого плотника циркулярная пила является главным инструментом. Но случается, что в наличии есть только ручная пила, а это не всегда удобно при больших объемах работ. Чтобы не приобретать отдельный инструмент, можно самому сделать мини пилу стационарной для удобства работы – изготовить под неё распиловочный стол (подставку).

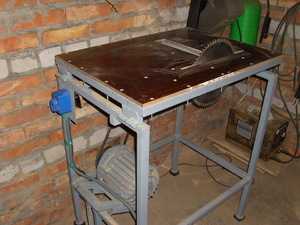

Циркулярная пила настольная

При выборе циркулярной пилы нужно руководствоваться такими характеристиками:

  • Мощность пилы. Если объём работ довольно большой, желательно брать инструмент мощностью не менее 1,2 кВт.
  • Глубина резки. От этого параметра зависит толщина материала, который подлежит обработке. У ручных пил это 40–70 мм. Но при ее установке в стол будет уменьшение в районе 10 мм.
  • Размещение кнопок. Конструкция распилочного стола должна обеспечивать свободный и безопасный доступ ко всем кнопкам управления, иначе необходимо будет доработать систему управления самостоятельно.
  • Скорость вращения. Для резки дерева приоритетнее высокая скорость вращения. Это влияет на качество порезки. Для пластика, например, это не очень хорошо. От большой частоты вращения круга пластик нагревается. Нужно выбирать средние характеристики.  3–4 тыс. оборотов в минуту будет достаточно.

Стол для циркулярной пилы своими руками, установка, крепление

Для изготовления самого пильного стола нужно будет обзавестись материалами, которые продаются в любом строительном магазине.

Нам понадобится:

  • фанера толщиной 15–20 мм;
  • брус 50*50 мм;
  • доски, примерно 50*100 мм;
  • выключатель;
  • розетка;
  • саморезы;
  • лак;
  • клей ПВА;
  • ролики;
  • металлические уголки.

Изготовление верстака

  1. Разметить и вырезать из фанеры столешницу нужного размера. Зачистить наждачной бумагой поверхность.
  2. В нижней части на столешнице размечаем места под отверстия для крепления пилы. Для этого нужно снять диск и установить пилу в нужное место, делая пометки. На поверхности дыры под болты зенкуем, а шляпы болтов нужно зашлифовать.
  3. Если материал будет резаться под разными углами, отверстие под диск нужно сделать в форме перевернутой трапеции.
  4. Нанесите на столешнице места крепления ребер жесткости (снизу, на расстоянии около 8 см от края). Ножки нужно закрепить к ребрам. Ребра прикручиваются саморезами с промежутками в 25 см и проклеиваются ПВА.
  5. Ножки делаются из бруса длиной 100 см. Затем делают стяжку из бруса для дополнительной прочности.
  6. Для возможности регулировать высоту ножек стола снизу крепят гайки с болтами М14.
  7. Фиксируем пилу снизу.
  8. Крепим розетку с внутренней стороны стола. От нее тянем провод к выключателю.
  9. Делаем параллельный упор. Отрезаем две полосы из фанеры, длиной такой же, как ширина стола. Ширина полос по 10 см. Углы делаем круглыми. Обе полосы шлифуем и скрепляем саморезами. Потом режем две полосы такой же длины, но втрое шире. Скрепляем их. Это будет направляющая. Скрепляем упор и направляющую. Выставляем прямой угол относительно диска. Крепим ролики.

Чертежи стола для циркулярной пилы

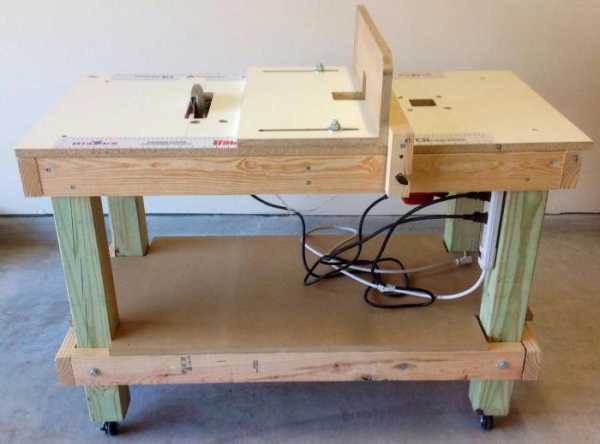

Есть и другие способы сделать станину для ручной дисковой пилы своими руками. Вот еще два примера.

Чертежи

Стол для ручной циркулярной пилы с механизмом подъема

Для изменения глубины прореза можно дополнительно установить механизм подъема (лифт).

Сам подъемный механизм монтируем с металлического листа, что крепится к раме на станке. Подъем будет происходить вдоль направляющих методом подкручивания болтов.

Один из способов – установка регулировочной штанги гайками фиксации. Вместо штанг, используем шпильки. Рукоятку регулировки делаем из пластины, приваренной к концу шпильки. На расстоянии 4–5 мм от центра делаем дыры под саморезы. На край пластины привариваем стержень, которым будем вращать конструкцию.

Заключение

Из опыта многих людей можно сказать, что хотя такие станки выглядят и не очень привлекательно, но при правильном и старательном подходе, они ничем не хуже фабричных, таких как фирмы Интерскол, и имеют не меньший срок эксплуатации. Большим преимуществом является то, что стоимость такого станка будет в три раза ниже. Кроме того, вы сможете сделать станок «под себя», что позволит намного увеличить продуктивность труда.

pro-instrument.com

чертеж и особенности :: SYL.ru

Циркулярная пила, которая в простонародье называется циркуляркой, является производительным и удобным инструментом. Его можно использовать для выполнения огромного количества задач. Возможно, и вы являетесь его обладателем или только планируете его приобрести. Однако при распиле больших партий материала работать с подобным приспособлением довольно тяжело. Облегчить этот процесс можно с помощью стола, изготовить который вы можете самостоятельно. Эта идея проста в реализации, а подготовить перед началом работ необходимо доски и фанеру.

Ручная пила при этом располагается снизу рабочей поверхности, а вот ее рабочий диск находится в прорези. После включения оборудования диск вращаться, а при подаче пиломатериала начинается процесс раскроя. Максимальная толщина обрабатываемых заготовок будет зависеть от мощности пилы и размера диска. При выборе инструмента следует учитывать толщину столешницы, на которой он будет укреплен.

Подготовка материалов

Если вы решили изготовить стол для циркулярной пилы своими руками, то для начала необходимо позаботиться о наличии некоторых материалов и инструментов, среди них следует выделить:

  • доску;
  • дрель;
  • лак для дерева;
  • карандаш;
  • линейку;
  • фанеру;
  • брусок;
  • клей.

Если вы решили заняться изготовлением стола самостоятельно, то должны обладать навыками раскроя древесины. Что касается фанеры, то ее толщина должна составить 20 мм или больше. Подыскивая доску, следует обратить внимание на ту, размеры которой равны 50 x 100 мм. А вот брусок должен иметь квадратное сечение со стороной 50 мм. Он понадобится для ножек.

Следует запастись ещё и электрическим лобзиком, шуруповертом и ручным фрезером. В качестве крепежа выступят саморезы. Конструкцию после изготовления нужно будет покрыть лаком, чтобы продлить срок ее эксплуатации. Прежде чем изготовить стол для циркулярной пилы своими руками, вы должны определиться с его размерами, которые будут зависеть от длины обрабатываемых заготовок.

Срез будет получаться ровнее и точнее, если заготовка будет опираться на всю плоскость стола. Однако слишком большими параметры рабочей поверхности быть не должны, так как конструкция загромоздит пространство. Нужно прийти к среднему значению, а вот высота стола обычно подбирается индивидуально, она зависит от роста оператора.

Дополнительные рекомендации

Выполнив чертеж стола для циркулярной пилы, вы сможете избежать множества ошибок. Если вы всё ещё не можете определиться с размерами рабочей поверхности, то можете взять за основу следующие параметры: 50х50х25 см. Они подойдут для маленькой мастерской. Возможно, в работе понадобится выключатель и розетка, а также отрезок электрического кабеля. Однако это верно в том случае, если вы планируете заниматься модернизацией электрического оборудования.

Технология изготовления

Используя 20-мм фанеру, вы должны выполнить заготовку для столешницы, руководствоваться при этом необходимо выбранными размерами. Полотно размечается с помощью маркера и линейки, а после распиливается электрическим лобзиком. Кромки необходимо обработать фрезером. Материал зашкуривается.

С нижней стороны столешницы необходимо выполнить разметку для пилы. Для этого полотно переворачивается, а пилу следует установить без диска на предполагаемое место размещения. Так вы сможете разметить параметры подошвы. С помощью фрезера в столешнице делается углубление в пределах от 8 до 10 мм, при этом необходимо следовать посадочному месту, которое было размечено заранее.

Методика проведения работ

Изготавливая стол для циркулярной пилы своими руками, на следующем этапе можно примерить пилу и скорректировать ее положение при необходимости. Затем места крепления размечаются, как и прорезь для зубчатого диска. Если распил материала будет выполняться под разным углом, то при разметке прорези этот момент необходимо учесть. В этом случае отверстие будет иметь трапециевидное сечение, фигура при этом должна располагаться вершиной вниз.

Внизу рабочей поверхности с помощью линейки и карандаша необходимо выполнить разметку для ребер жесткости. К ним позже будут фиксироваться ножки стола. Рёбра следует изготовить из доски, размеры которого равны 50 x 100 мм. Эти элементы располагаются по периметру, однако от краев стола их необходимо удалить на 10 см.

Доску следует приложить к поверхности и обвести с обеих сторон, затем по линейке размечается центральная линия, на которой будут располагаться саморезы. От каждого края ребра их необходимо удалить на 5 см, расположив с шагом в 20 см по всей длине. Изготавливая в стол для циркулярной пилы своими руками, по разметке необходимо просверлить отверстие насквозь.

Для продольных ребер жесткости следует выполнить разметку, распилив доски. Их фиксируют к столешнице на столярный клей, а после поджимают струбцинами. По месту боковые ребра жесткости размечаются, их необходимо распилить и приклеить. Конструкцию следует дополнительно затянуть саморезами, не снимая струбцин. Для них подготавливаются отверстия с внешней стороны, чтобы шляпки оказались полностью утоплены. Ребра жесткости стягиваются между собой с помощью саморезов, устанавливаемых с каждой стороны. Струбцину можно снять, что позволит понять, как будет выглядеть столешница.

Изготовление ножек

Выполняя стол для ручной циркулярной пилы, на следующем этапе вы можете приступить к изготовлению ножек, для этого используются доски с размерами, равными 50 x 100 мм. Ножки нужно изготовить с учетом того, чтобы работать было удобно. В среднем этот параметр достигает 110 см. Доску необходимо срезать вдоль продольной оси, обеспечив небольшой угол с одной стороны.

Заготовка примеряется к рабочей поверхности, чтобы при монтаже она стояла немного враспор. Ножки фиксируются с внешней стороны элементов для придания жесткости, использовать для этого следует болты. Для того чтобы добиться устойчивости, вы можете использовать стяжки, они изготавливаются из бруса квадратного сечения со стороной 50 мм.

Установка пилы

Циркулярные пилы с креплением к столу очень удобны в эксплуатации. На следующем этапе можно заняться фиксацией инструмента. Для этого подошва фиксируется на болты, а рабочий диск при этом должен выглядывать в прорезь. На стол наносится разметка, это позволит облегчить распил. Стол для защиты от влаги и облегчения скольжения заготовок следует покрыть лаком, наносимым в несколько слоев.

Включение и отключение пилы

Когда кто-то будет готов, вы можете решить вопрос с тем, как будет включаться и отключаться оборудование. Если у вас есть соответствующие знания в области электротехники, то клавиша включения вами может быть зашунтирована. Кнопка управления при этом выносится на внешнюю поверхность ребра.

Если вы изготовили стол для ручной циркулярной пилы своими руками, но автоматизация работы электрического оборудования для вас слишком сложная задача, то клавишу можно стянуть с помощью проволоки, а само устройство включать и отключать с помощью сетевого шнура. Вышеописанная конструкция стола довольно проста. С задачей по изготовлению может справиться любой домашний мастер. При желании расширить функционал можно позаботиться о безопасности, сделав конструкцию более сложной.

Заключение

Ручная циркулярная пила с креплением к столу может стать отличным подспорьем для тех, кто любит работать с древесиной. Если пиломатериал вам приходится раскраивать довольно часто, то стоит потратить один день на изготовление такой конструкции, которая прослужит долго и позволит повысить производительность труда.

www.syl.ru

РубрикаРазное

Добавить комментарий
