Винтовые лестницы своими руками. Как выбрать, сделать чертежи и установить

Содержание

1. Особенности винтовой лестницы
2. Разновидности винтовых моделей
3. Преимущества и недостатки
4. Изготовление чертежа лестницы
5. Расчёт конструкции
6. Расчёт ступеней
7. Чертежи винтовых деревянных лестниц

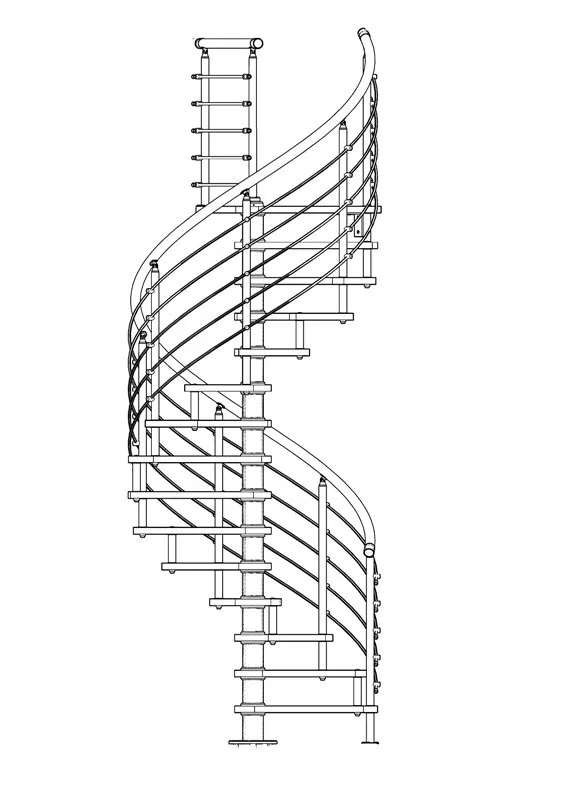

8. Чертежи винтовых металлических лестниц
9. Как сделать винтовую лестницу на второй этаж своими руками
10. Установка опоры
11. Монтаж ступеней
12. Ограждения и перила

Красивая и комфортабельная винтовая лестница довольна проста и отлично подходит для организации перехода на чердачный или мансардный этаж.

Самым удобным можно считать тот факт, что изготовить её можно из любого изделия не прибегая к услугам профессионалов. Монтаж этой небольшой части дизайна при соответствующей подготовке длится не дольше одного дня.

Особенности винтовой лестницы

Основной особенностью винтовых конструкций является их необычная форма. Внешне консоль строения внешне напоминает лепесток с закруглёнными краями. Основным преимуществом устройства является значительная экономия пространства в доме.

Чаще всего она размещается в вертикальном положении, не имея наклонных прямых ступеней. Несмотря на то что переходить по такой лестнице не совсем комфортно, вся конструкция может занимать всего 1 кв. м.

Разновидности винтовых моделей



Конструктивная часть лестниц винтового плана может отличаться. Фиксация лестничного марша осуществляется радиально. Если обратить внимание на горизонтальный срез винта на схемах, можно заметить, что он может быть многоугольным или круглым.

Первые используются в том случае, если конструкция устанавливается рядом со стеной. Кроме этого, можно соорудить полувинтовой лестничный марш. Каркас такой конструкции более лёгкий. here

Виды винтовых лестниц:

• с опиранием на стену и опорную конструкцию;
• с опорой на специальные опорные стойки.
• с опорой на ограждение или на изогнутые тетивы;
• с защемлением в опорную стойку.

Для строительства можно использовать самые разнообразные материалы. Большинство владельцев предпочитает сооружать конструкции из бетона, дерева или металла.

• Не загромождают пространство, поэтому занимают минимальное количество свободной территории в помещении. Они легко устанавливаются в небольших комнатах;
• При условии выбора высококачественных материалов и соблюдении всех правил строительства, такая конструкция имеет стильный и современный дизайн, поэтому может являться не только средством передвижения, но и служить украшение дома;
• В сравнении с другими типами лестниц, стоимость винтовых на порядок ниже, поэтому владельцам дома не приходится ни за что переплачивать;
• Конструкции можно размещать как у стены, так и посередине комнаты;
• Марши могут устанавливаться зауженной стороной к основной центральной опоре или широкой части присоединятся к стене.

Винтовые сооружения имеют только один недостаток. Суть в том, что подниматься и спускаться нельзя быстро, и не держаться при этом за перила. В противном случае это может обернуться всевозможными травмами. Чтобы снизить риск получения, предпочтительно устанавливать марши с более широкими ступенями.

Изготовление чертежа лестницы

Профессионалы советуют приступать к изготовлению чертежа с подробным планом первого этажа и указанием той области, где она будет устанавливаться. План должен включать в себя точные размеры проёма с учётом заданного масштаба.

Он должен содержать в себе подробные данные о ширине, наклоне, плоскости сооружения и толщине используемых материалов.

Поворотные полотна в результате которых изменяется форма ступеней также должна подробно прорисовываться, при этом все пропорции должны соблюдаться. На отдельной схеме указываются круговые подъёмные углы.

Расчёт конструкции

Расчёт деталей нужно осуществлять с особой внимательностью, иначе ошибки понесут за собой дискомфорт и получение ушибов.

Расчёт должен осуществляться по следующим правилам:

• Согласно принятым стандартам, минимальная длина ступени должна быть около 150 мм с высотой в 300 мм. Нарушать эти параметры не стоит, так как это может повлечь за собой снижение уровня безопасности. Максимальные показатели варьируются около 140-160 мм в длину и 280-300 в высоту.
• Значительным фактором является угол наклона. Естественно, чем этот показатель больше, тем лестница занимает меньше места. Допустимые значения варьируются в пределах 23º до 45º. Наиболее популярный угол наклона от 25º до 35º. Угол наклона в более 45º слишком острый, поэтому подниматься по лестнице можно только спиной вперёд. Но если же наклон менее 23º, логичней монтировать пандус.

Расчёт ступеней

Для производства ступеней зачастую применяется дерево с более плотной текстурой — дубили бук. Следует избегать хрупких пород, так как они не способны противостоять выпадающие на них высокие нагрузки.

Толщина готовых элементов не должны быть не менее 50 мм в том случае если высота конструкции не должны превышать 2 м. Если же высота сооружения увеличена, в таком случае толщина ступеней должна быть не менее 60 мм. Количество ступенек, определяется делением высоты проёма на подъём вверх.

Используемый материал должен быть тщательно просушен и обработан. Нужно учесть, что при неравномерной просушке, после монтажа, дерево постепенно начинает терять влагу и деформироваться, приобретая форму пропеллера.

Причём испорченную ступень необходимо заменить сразу после появления дефекта, иначе одна ступенька может потянуть за собой другие элементы, нарушая прочность конструкции. Именно поэтому профессионалы советуют приобретать уже строганный материал.

Чертежи винтовых деревянных лестниц

Благодаря своей экономичности и невысокой стоимости, конструкции из дерева пользуются особой популярностью. В качестве плана можно использовать уже готовые чертежи, разработанные профессионалами.

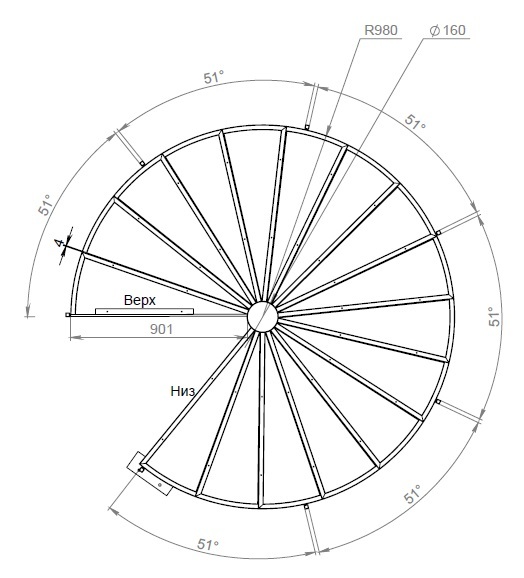

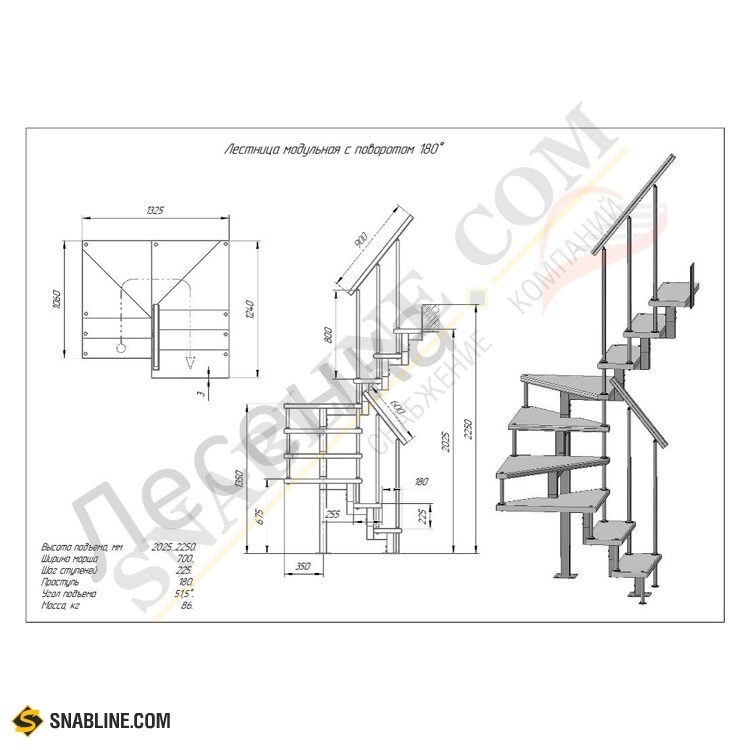

Чертежи винтовых металлических лестниц

Что касается плюсов такого вида приспособлений – это, несомненно, пожароустойчивость, возможность сочетания различных материалов, современный дизайн, лёгкость установки и долговечность.

Многие современные владельцы домов, которые следят за веяниями моды и своим жильём, устанавливают винтовые лестницы не только во внутренней части, но и снаружи.

Это связано с тем, что металлические материалы менее всего переносят климатические воздействия различного плана и стойко переносит плохую погоду.

Как сделать винтовую лестницу на второй этаж своими руками

Для сооружения опорной конструкции применяются бетонные, металлические, деревянные и кирпичные столбы. Они прикрепляются при помощи приваренных к трубе элементов, болтов и муфт.

Установка опоры

Ступени легче всего закрепляются к стойке из дерева. Для этого используются бруски, металлические уголки и т. д. Стойка должна прочно закрепляться и способна выдерживать суммарную массу всех комплектующих частей и человека с большой массой тела.



Вдобавок к этому, основной опорный столб обязан прочно соединяться с нижней и верхней частью конструкции. Диаметр деревянной или бетонной стойки должен составлять от 150 -500 мм и более, тогда как металлическая конструкция не должна быть менее 50 мм.

Монтаж ступеней

Чтобы жильцам было удобно передвигаться, необходимо правильно разместить оси. Зачастую для них устанавливают каркас, который предварительно изготавливается под конечную форму. Мастера советуют применять уголки, а саму опору наваривать в виде прямой пластины.

Можно соединить между собой 2 металлических профиля в виде перевёрнутой Т- образной подставки. Именно на неё впоследствии можно разместить ступени. Эта технология позволяет корректировать габариты ступеней в любой момент.

Деревянные марши могут включать в себя крепления для оси, а также специальные больца, в том случае, если комбинировать их с нержавейкой.t goes here

Ограждения и перила

На последнем этапе устанавливается ограждение. Для лестниц такого плана оно выполняется не только в качестве безопасности, но и в роли декоративного элемента в сочетании с кованными вставками, изогнутыми деревянными элементами. Чаще всего за основу берут металлические трубы. Такая конструкция смотрится довольно эффектно.

Деревянную конструкцию рационально устанавливать балясины из аналогичного материала. Главная трудность заключается в том, что монтировать закруглённые перила  довольно трудно.

Чтобы создать необходимую форму, дерево придётся вымачивать и сушить по специальным технологиям. Мастера рекомендуют использовать материалы, имитирующие фактуру древесины. К ним относятся изделия на основе ПВХ.

Сооружение винтовой лестницы – сложный процесс, нуждающийся в серьезном подходе. Зачастую такую работу поручают профессионалам, но если жильцам всё же хочется соорудить винтовую лестницу своими руками, первым делом  необходимо спроектировать и произвести все расчёты, и произвести строительные работы с соблюдение всех вышеописанных правил.

чертежи, этапы, фото и видео

Добавил(а): Сергей Колосов 4 сентября

Владельцы домов (а в последнее время и квартир) с двумя и более этажами однозначно сталкиваются с проблемой постройки лестницы. С давних времен лучшим вариантом решения данной задачи считается винтовая лестница. Во-первых, она занимает сравнительно мало места, что позволяет существенно сэкономить пространство, а во-вторых, за счет своей конструкции обладает достаточным запасом прочности. Конечно, проще всего доверить постройку такой лестницы профессионалам или купить уже готовую конструкцию в строительном супермаркете. Но если готовые «стандартные» варианты вам не подходят, а нанимать специалистов нет желания или возможности, то винтовую лестницу из металла можно изготовить самостоятельно. Правда, сразу нужно оговориться, что дело это достаточно непростое, но вооружившись определенными   знаниями и навыками справится с этой задачей вполне реально.

Содержание

• 1 Конструкции винтовых лестниц

• 2 Расчет винтовой лестницы на больцах

  • 2. 1 Высота лестницы

  • 2.2 Диаметр лестницы

  • 2.3 Количество ступеней и высота проступка

  • 2.4 Ширина ступеней

• 3 Расчет лестничной площадки

• 4 Монтаж винтовой лестницы на опорном столбе

  • 4.1  Установка центрального столба

  • 4.2 Установка ступеней и дополнительной опоры

  • 4.3  Установка перил

• 5 Декорирование винтовой лестницы

• 6 Видео о готовой винтовой лестнице на больцах

Конструкции винтовых лестниц

Существует три основных типа винтовых лестниц:

1. На косоурах. Основным опорным элементом такой лестницы является одна или несколько опорных балок, поверх которых укладываются ступени. Торцы ступеней в данном случае остаются открытыми;

   Основным опорным элементом такой лестницы является одна или несколько опорных балок

2. На тетивах. В этом случае ступени крепятся к внутренним сторонам несущих элементов. Ими могут являться две балки-тетивы, или одна балка и центральный опорный столб;

   В этом случае ступени крепятся к внутренним сторонам несущих элементов

3. На больцах. Опорные балки в данной конструкции лестниц вообще не предусмотрены. Ступени крепятся либо к стене (для маршевых лестниц) либо, что актуально в нашем случае, к центральному опорному столбу с помощью больцев.

   Опорные балки в данной конструкции лестниц вообще не предусмотрены

Достаточно интересным и несложным в изготовлении является симбиоз маршевой и винтовой лестницы. Такая конструкция отлично сочетает в себе достоинства обоих разновидностей.

Наиболее простой в изготовлении является винтовая лестница на больцах с центральным опорным столбом

Наиболее простой в изготовлении является винтовая лестница на больцах с центральным опорным столбом. Поэтому мы сосредоточим свое внимание именно на этой конструкции.

Расчет винтовой лестницы на больцах

Очень важным этапом при постройке винтовой лестницы является точный расчет конструкции и определение всех ее параметров. Для создания грамотного чертежа нам потребуется 5 значений: высота лестницы, ее диаметр, количество ступеней, их ширина, а также высота проступка. Рассмотрим процесс определения каждого из параметров подробнее:

Высота лестницы

С определением этого параметра все просто – достаточно с помощью отвеса измерить расстояние от пола до потолка.

Диаметр лестницы

Данное значение определяется в соответствии с вашими личными предпочтениями, а также особенностями помещения, в котором будет устанавливаться лестница. Диаметр лестницы равен длине ступени умноженной на два, плюс ширине опорного столба.

При выборе диаметра стоит помнить, что минимальная длина ступени не должна быть меньше 50 сантиметров, таким образом, минимально допустимый диаметр лестницы с опорным столбом в 5 сантиметров будет 105 сантиметров. Для более комфортного пользования лестницей желательно чтобы это значение было 135-140 сантиметров при той же толщине опорного столба.

Количество ступеней и высота проступка

Необходимое количество ступеней в каждом конкретном случае зависит от высоты проступка. Она, в соответствии с ГОСТом, должна колебаться от 15 до 20 сантиметров.

 Для начала необходимого необходимо разделить высоту лестницы на любое значение в этих пределах.

 Допустим, что высота помещения 265 сантиметров. Вы решили сделать ступени высотой 17 сантиметров. Делим 265 на 17 и в результате получаем: 265/17=15,58. Поскольку количество ступеней не может выражаться дробью, то округляем это значение до целого числа (например, 15).

Теперь, для вычисления необходимой высоты проступка делим на полученное значение  высоту нашей лестницы: 265/15=17,66. Именно это число и будет необходимой в нашем случае высотой проступка.

Поскольку роль верхней ступени будет выполнять площадка верхнего этажа, отнимаем от полученного количества ступеней один: 15-1 =14.

Таким образом, при высоте лестницы в 265 сантиметров нам понадобиться 14 ступеней высотой 17,66.

Так как отмерять каждый проступок с учетом сотых долей неудобно, округлим имеющееся значение до 17,7, изменив при этом высоту нижней ступени. Для этого воспользуемся следующей формулой: 265 (высота лестницы) – (14 (количество ступеней) х 17,7) = 17,2. Таким образом, мы имеем первую ступеньку высотой 17,2 сантиметра и все остальные по 17,7.

Ширина ступеней

Ступени для винтовой лестницы делаются в виде клина. Таким образом, необходимо будет определить две их ширины – внешнюю и внутреннюю. И если внутренний размер может быть выбран произвольно (главное чтобы он был не менее 10 сантиметров), то внешнюю ширину ступеней придется точно рассчитать. Для этого нам понадобиться знать длину лестница по ее внешнему краю.

При расчетах допустим, что угол поворота нашей лестницы составляет 270 градусов (наиболее распространенный вариант).

Воспользуемся школьной формулой вычисления длины окружности L =2?R. Предположим, что диаметр нашей лестницы составляет 180 сантиметров, а радиус, соответственно, 90 сантиметров. Применим эти данные к формуле и получим: 2х3,14х90 = 565,2. Но поскольку наша лестница не является полной окружностью, необходимо умножить полученное значение на  ? или в десятичных дробях на 0,75, что как раз и будет соответствовать 270 градусам.

Если вы делаете лестницу с углом поворота в 180 градусов, то полученную длину окружности необходимо умножить на ?  или, проще говоря, разделить на 2. Если же лестница делает полный оборот в 360 градусов, то никаких дополнительных действий не производится.

В результате получаем: 565,2 х 0,75 = 423,9.

Теперь делим это значение на количество ступеней:

423,9 / 14 = 30,27.

Это и будет ширина наших ступеней по внешнему краю.

Но, поскольку оптимальное место для подъема находится на расстоянии 2/3R от опорного столба, умножаем  длину лестницы на 0,66 (2/3 в десятичном исчислении).

Получаем: 423,9 х 0,66 = 279,77.

Теперь остается разделить это значение на количество наших ступеней. Результат должен находиться между 20 и 40 (именно такая ширина ступени наиболее комфортна при подъеме).

279,77 / 14 = 19,98.

Как видите, данное значение не укладывается в приемлемые параметры, хотя и является достаточно близким. Конечно, на недостающие 2 миллиметра можно не обращать внимания, но лучше немного уменьшить либо радиус нашей лестницы, либо количество ступеней (естественно предыдущие значения придется пересчитать с учетом изменившихся параметров). Уменьшаем количество ступеней до 13 (14-1) и получаем

279,77 / 13 = 22,84.

Вот теперь ширина наших ступеней полностью соответствует ГОСТАм, и лестница будет безопасной и удобной.

После всех вычислений мы имеем следующие размеры нашей лестницы:

• Высота – 265 сантиметров;
• Диаметр – 180 сантиметров;
• Количество ступеней – 13;
• Высота проступка (с учетом измененных вычислений) – 18,92 сантиметра;
• Ширина ступени с внутренней стороны – 10 сантиметров;
• Ширина с внешней стороны (с учетом измененных вычислений) – 32,6 сантиметра;
• Ширина ступени в среднем значении – 22,84 сантиметра.

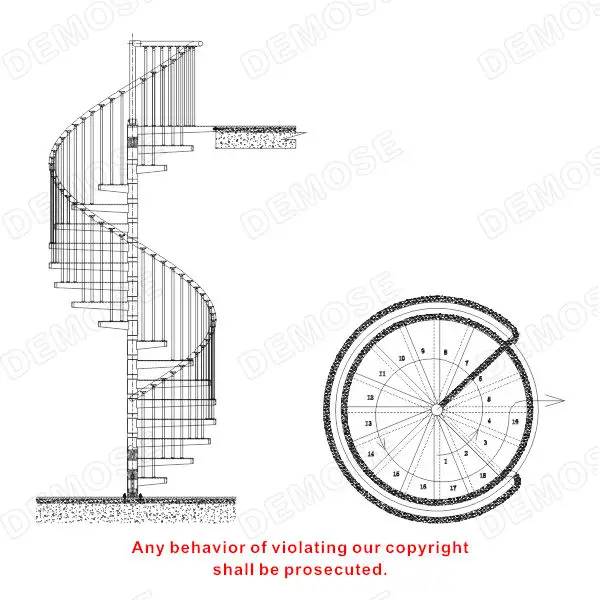

Используя полученные данные вы без труда сможете сделать чертеж как отдельных ступеней, так и самой лестницы.

Готовый чертеж отдельных ступеней и самой лестницы

В заключении желательно проверить наши ступени на соответствие ГОСТАм для прямых лестниц. Используем формулу 2H +B =60-64 сантиметра (Н – высота проступка, В – ширина ступени в среднем значении).

Получаем:  2 х 18,92 + 22,84 = 60,68. Как видите результат попадает в допустимое значение, значит все расчеты были проведены верно.

В том случае если полученный результат будет сильно отличаться от нормы, придется провести расчеты заново, изменив количество ступеней либо диаметр лестницы.

Если расчет винтовой лестницы покажется вам слишком сложным, то для этой цели можно воспользоваться специальными программами-калькуляторами, которые без проблем можно найти в сети Интернет.

Расчет лестничной площадки

Помимо расчета самой лестницы необходимо рассчитать размеры верхнего проема и лестничной площадки. И если с шириной проема все просто – она должна быть на 10 сантиметров больше радиуса лестницы, то вычисление его длины делается чуть более сложным методом.

По ГОСТу высота от края проема до ближайшей к нему ступеньки должна быть минимум 2,05 метра. Делим эту величину на высоту наших ступеней и полученный результат округляем в большую сторону.

205 / 18,92 = 10,83. После округления – 11.

Отнимаем полученный результат от общего количества ступеней.

13 – 11 = 2

Следовательно, край верхнего проема должен находиться на одном уровне со 2-й снизу ступенькой.

Достаточно интересно выглядит винтовая лестница с круглым проемом. Его размеры должны быть на 20 сантиметров больше диаметра лестницы.

Край верхнего проема должен находиться на одном уровне со 2-й снизу ступенькой

Монтаж винтовой лестницы на опорном столбе

Процесс сборки лестницы состоит из четырех основных этапов: установка центрального столба, установка ступеней и дополнительных опор, установка перил, финальная отделка.

 Установка центрального столба

В идеале центральный столб винтовой лестницы устанавливается еще во время строительства дома. В этом случае нижняя его часть бетонируется, а верхняя крепится к плите перекрытия с помощью дюбелей, вкрученных в специально приваренную пятку-основание.

Крепить столб ОБЯЗАТЕЛЬНО с обоих концов, поскольку в противном случае лестница будет небезопасной

Глубина бетонирования в пол должна составлять не менее 40 сантиметров.

Если же установка проводится в уже готовом помещении, то основания привариваются к обоим концам опорного столба. Крепить столб ОБЯЗАТЕЛЬНО  с обоих концов, поскольку в противном случае лестница будет небезопасной.

Установка ступеней и дополнительной опоры

Когда столб установлен можно приступать к монтажу ступеней. Их можно изготовить полностью из металла лучше всего для этой цели использовать сталь. Ступени приваривают к опорному столбу начиная с нижней, располагая их таким образом, чтобы передний край каждой последующей ступени был точно над задним краем предыдущей. И естественно следует строго соблюдать расстояние между ступенями.

Помимо ступеней необходимо будет установить еще одну дополнительную опору. Она может быть как отдельно стоящим столбом, расположенным под одной из средних ступеней, так и представлять собой упор прикрепленный к стене (в том случае если одна из ступеней упирается в стену).

Дополнительная опора устанавливается до того, как будет положена опирающаяся на нее ступень. Если это столб, то он крепится к полу с помощью пятки и дюбелей, если упор на стене – с помощью анкеров.

Когда все ступени установлены для придания конструкции дополнительной жесткости и монолитности все ступени связываются между собой металлическими перемычками, которые привариваются с обратной стороны лестницы соединяя передний и задний край следующих друг за другом ступеней.

После окончания монтажа ступеней необходимо удалить оставшуюся после сварки окалину (достаточно просто сбить ее молотком) и отшлифовать все острые края и заусенцы.

 Установка перил

Перила или поручни являются необязательным элементом винтовых лестниц. Их установка необходима в тех случаях, когда ширина ступеней меньше 90 сантиметров, либо высота лестницы более двух этажей. Устанавливаются перила на металлических прутках, которые привариваются к ступенькам лестницы.

Декорирование винтовой лестницы

Существует три основных «классических» стиля винтовых лестниц: замковый, ковка и Прованс.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой, а также использование каменных балясин при устройстве перил.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой

Прованс наоборот требует присутствия в конструкции лестницы дерева, поэтому если вы выберете этот стиль, логичным  будет сделать деревянные накладки на ступеньки и перила.

Прованс наоборот требует присутствия в конструкции лестницы дерева

Ну и кованый стиль требует наличия кованых элементов (чаще всего это перила). Этот стиль  хоть и сравнительно дорого обходится, но зато оформленная ковкой лестница может стать главным украшением вашего дома.

Кованый стиль требует наличия кованых элементов

Видео о готовой винтовой лестнице на больцах

Посмотреть, как выглядит построенная предложенным нами способом лестница, можно посмотреть в следующем видео.

Надеемся, что наши советы помогут вам построить надежную винтовую лестницу, которая будет служить вам на протяжении долгих лет. Удачного вам ремонта!

• Автор: Сергей Колосов
• Распечатать

Родился в 1977 году в городе Донецке, Украина. Окончил Донецкий Политехнический институт (ныне ДонГТУ) по специальности Автоматизированные системы управления. Работал на Донецком металлургическом заводе. В 1997 году переехал в Москву, где в течение 8 лет работал в нескольких строительных бригадах.

Оцените статью:

(6 голосов, среднее: 4.8 из 5)

Поделитесь с друзьями!

Размеры винтовой лестницы — конструкции винтовой лестницы

Технические характеристики:

Отделка винтовой лестницы производства Stairways Inc., 4166 Pinemont Houston, Texas 77018 (1-800-231-0793). Лестница должна поставляться в виде единого целого.

Опыт:

Опыт трех поколений обеспечивает надежную и своевременную поставку выдающегося продукта.

Structural Performance:

Stairways, Inc. винтовые лестницы, отвечающие любым спецификациям. Клиент несет полную ответственность за уведомление нас о строительных нормах или особых требованиях. 9Коды 0005

:

Национальные строительные нормы и правила (BOCA) или Единые строительные нормы и правила требуют минимум 60-дюймовой спирали с 30-градусными ступенями и 4-дюймовым максимальным расстоянием между балясинами. Перед заказом уточните у местного инспектора по строительству требования кода в вашем приложении.

Покрытия и поверхность:

Стандартная грунтовка, цинк-хромированный ингибитор красновато-коричневой ржавчины, черная акриловая эмаль, эпоксидные смолы или горячее цинкование погружением на химически очищенные поверхности.

Код приемлемости:

Мы спроектируем и изготовим лестницы в соответствии с любыми техническими требованиями. Клиент несет полную ответственность за уведомление нас о строительных нормах или особых требованиях.

Материалы и отделка:

Лестницы изготавливаются из различных материалов: стали, алюминия, нержавеющей стали, латуни, бронзы, дуба, сосны, ореха, тика и вишни. Доступные варианты отделки включают: мельницу, полировку, сатинирование или покрытие.

Галерея изображений

Винтовая лестница Подступенки:

** Шаг, соответствующий коду * ПОСАДКА / ВЕРХНИЙ ЭТАЖ

30 Градусный шаг ** 12 Шагов на 360 градусов			Шаг 27 градусов 13,3 шага в 360 градусов			22 1/2 градуса Шаг 16 шагов На 360 градусов
Отделка Высота пола	Количество ступеней/подступенков	Общее вращение	Чистовая высота пола	Количество ступеней/подступенков	Общее вращение	Чистовая высота пола	Количество ступеней/подступенков	Общее вращение
85″ — 95″	9 шагов *10 стояков	270	90″ — 96 дюймов	11 шагов *12 стояков	297	84″– 91″	12 шагов *13 стояков	270
96″ — 104″	10 шагов *11 стояков	300	97″ — 104″	12 шагов *13 стояков	324	92″ — 98″	13 шагов *14 стояков	292,5
105″ — 114″	11 шагов *12 стояков	330	105″ — 112″	13 шагов *14 стояков	351	99″ — 105″	14 шагов *15 стояков	315
115″ — 123″	12 шагов *13 стояков	360	113″ — 120″	14 шагов *15 стояков	375	106″ — 112″	15 шагов *16 стояков	337,5
124″ — 133″	13 шагов *14 стояков	390	121″ — 128″	15 шагов *16 стояков	405	113″ — 119″	16 шагов *17 стояков	360
134″ — 142″	14 шагов *15 стояков	420	129–136 дюймов	16 шагов *17 стояков	432	120″ — 126″	17 шагов *18 стояков	382,5
143″ — 152″	15 шагов *16 стояков	450	137″ — 144″	17 шагов *18 стояков	459	127″ — 133″	18 шагов *19 стояков	405
153″ — 161″	16 шагов *17 стояков	480	145″ -152″	18 шагов *19 стояков	486	134″ — 140″	19 шагов *20 стояков	427,5
162″ — 171″	17 шагов *18 стояков	510	153″ — 160″	19 шагов *20 стояков	513	141–147 дюймов	20 шагов *21 стояк	450
172″ — 180″	18 шагов *19Подступенки	540	161″ — 168″	20 шагов *21 стояк	540	148″ — 154″	21 Шаг *22 стояка	472,5



Любая степень шага может быть сокращена для специальных вращения. Лестницы, соответствующие кодексу, должны имеют 30-градусные ступени. Эта таблица ограничена пространством любой высоты ниже или выше этого графика может быть достигнуто.





Запросить цену



Как спроектировать винтовую лестницу по индивидуальному заказу: шаг за шагом

Винтовые лестницы по индивидуальному заказу — это уникальный дизайнерский элемент любого дома или коммерческого помещения. Их часто устанавливают в домах, где не хватает места, а обычная лестница невозможна. Имея особую форму и дизайн, они часто становятся популярным объектом дизайна интерьера во многих проектах.

Благодаря нашему опыту даже обычная миниатюрная винтовая лестница может превратиться в грандиозный проект винтовой лестницы.

Модерн Дизайн винтовой лестницы

Наиболее популярным выбором является архитектура винтовой лестницы с круглым основанием, но винтовая лестница с квадратным основанием также является хорошим вариантом, если вы хотите иметь удобную лестницу с современным дизайном.

Винтовая лестница с круглым основаниемВинтовая лестница с круглым основаниемВинтовая лестница с квадратным основаниемКвадратная винтовая лестница

Что касается конструкции, то при проектировании винтовой лестницы необходимо учитывать ряд технических моментов. Действительно, существуют некоторые геометрические правила, которые необходимо соблюдать и учитывать, чтобы правильно спроектировать винтовую лестницу с правильными размерами.

С помощью этого руководства по проектированию винтовой лестницы вы шаг за шагом научитесь проектировать (и строить) идеальную винтовую лестницу. Давайте начнем!

• Шаг 1 . Меры по открытию потолка. Открытие винтовой лестницы.
• Шаг 2. Количество шагов на 360 градусов.
• Шаг 3. Измерение от пола до пола . Шаг 4. Определите расположение верхней посадочной площадки.
• Шаг 5. Нарисуйте винтовую лестницу .
• Шаг 6. Нарисуйте балюстраду лестничной площадки .
• Шаг 7. Проверьте зазор головки.
• Шаг 8. Ознакомьтесь со строительными нормами .

Винтовая лестница со стеклянными перилами

Количество ступеней фактически ограничено этажностью высота (высота лестницы), но и геометрия круглой формы сам. В этой статье мы объясняем, как работают круглые винтовые лестницы. Квадратные лестницы на самом деле немного другие, мы разберемся с этим в другая статья.

Ниже вы найдете несколько полезных указаний, позволяющих определить, сколько ступеней вам нужно на плане винтовой лестницы. Количество ступеней на один оборот (круг 360 градусов) зависит от необходимого вам диаметра винтовой лестницы.

Шаг 1. Размеры проема в потолке

Сначала проверьте размеры проема в потолке (проем лестничной клетки).

Если этаж прибытия лестницы является мезонином, а не проемом винтовой лестницы, вам не нужно это проверять.

Помните, что диаметр винтовой лестницы должен быть на 100 мм меньше потолочного проема. Это делается для того, чтобы можно было легко установить лестницу и чтобы рука могла ухватиться за перила, не касаясь плиты.

Если квадратный проем вашей лестничной клетки, например, 1600 x 1600 мм (или круглого диаметра 1600 мм) диаметр вашей лестницы будет 1500 х 1500 мм (или диаметром 1500 мм).

Шаг 2. Количество шагов на 360 градусов.

Теперь, когда вы знаете диаметр винтовой лестницы, вам нужно узнать, сколько ступеней вам нужно для поворота на 360 градусов (сумма градусов окружности).

Эта диаграмма Вам поможет.

На чертеже винтовой лестницы диаметром 1500 мм эта таблица говорит о том, что у нас может быть 12 или 13 ступеней на круг. Мы пойдем на 12, так как это даст нам более широкий центр (шаг 30 градусов).

Ступени и подступенки на поворот на 360 градусов

Шаг 3. Как спроектировать винтовую лестницу. Измерение от пола до этажа.

Во-вторых, проверьте размеры этажа и план винтовой лестницы.

Возьмем для примера высоту от пола до пола 2700 мм. Например, это значение необходимо разделить на рекомендуемое значение подъема, которое находится между 220 и 240 мм.

Таким образом, у нас может быть 12 стояков по 225 мм каждый. Номер ступеней будет тогда 11 + 1 посадочная площадка.

Стоимость стояков и переходов должна быть проверена в соответствии со строительными нормами вашего региона. Кроме того, ниже мы приводим вам справочную таблицу, в которой перечислены строительные нормы Великобритании.

Винтовые лестницы Строительные нормы Великобритании

Платформа приземления может быть круглой, трапециевидной или квадратной формы. Обычно мы рекомендуем избегать квадратных платформ, так как они может уменьшить зазор головки (см. Шаг 6).

Шаг 4: Определите расположение верхней посадочной площадки.

В зависимости от того, сколько места у вас есть на выходе с лестницы, вам, безусловно, нужно найти наилучшее место, где разместить посадочную площадку (выход с лестницы).

На изготовленной по индивидуальному заказу винтовой лестнице верхняя площадка может быть различной формы или большего размера, чтобы обеспечить удобный выход по лестнице. Посмотрите эти чертежи винтовой лестницы в качестве примера.

Пользовательская верхняя площадка

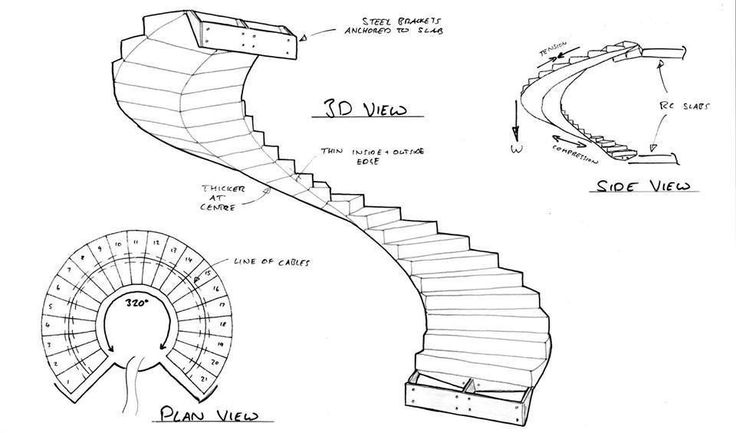

Шаг 5. Нарисуйте план винтовой лестницы – расчет конструкции винтовой лестницы

Нарисуйте грубый набросок, чтобы увидеть, где будет входная ступенька. Если вы делаете это вручную, вам нужно начинать с опускающейся посадочной платформы. В противном случае, простой способ — использовать калькулятор лестниц, который вы найдете в Интернете.

Ниже приведен пример популярного дизайна винтовой лестницы.

Лестница: диаметр 1500 мм, высота от пола до пола 2700 мм, 12 подступенков 225 мм, 11 ступеней +1 лестничная площадка

Вот как будет выглядеть лестница:

Винтовая лестница Наружная

Основные правила рисования наружной винтовой лестницы аналогичны. Внешняя винтовая лестница обычно служит для выхода на балкон, террасу или для входа в дверь на первом этаже. Здесь нет крупных препятствий или стен, поэтому вы можете спроектировать план винтовой лестницы с большим диаметром.

Наружная винтовая лестница

Так как наружная винтовая лестница подвергается воздействию погодных условий, которые в некоторых районах могут быть суровыми, вам обязательно нужно обратить внимание на то, чтобы все части винтовой лестницы были должным образом обработаны и пригодны для их использования. Сталь должна быть оцинкована горячим способом, нержавеющая сталь AISI316, деревянные детали пригодны для наружного использования. Для улицы мы также рекомендуем деревянную винтовую лестницу из тика, ироко или любой другой твердой древесины, нечувствительной к влажности, холоду и жаре.

Шаг 6: Начертите перила лестничной площадки

Балюстрады лестничной площадки для винтовых лестниц

В зависимости от положения лестничной площадки и стены на первом этаже вам необходимо проверить, сколько перил лестничной площадки или ограждения вам нужно для защиты потолка открытие. Если отверстие вашей винтовой лестницы круглое, вам нужна круглая балюстрада. Если он квадратный, вам понадобится прямая конструкция балюстрады.

Шаг 7: Проверьте зазор головки.

Высота винтовой лестницы

Высота в свету под посадочной площадкой называется габаритной высотой, и важно, чтобы она составляла не менее 2000 мм, чтобы избежать ударов головой о край посадочной площадки. Например, если вы используете калькулятор лестницы, он рассчитает эту меру для вас. По строительным нормам также требуется минимум 2000 мм.

Шаг 8: Ознакомьтесь со строительными нормами , чтобы узнать, как спроектировать винтовую лестницу.

Наконец, убедитесь, что все меры соответствуют правилам строительства лестниц в вашем районе, и все готово!

В качестве основной общей информации мы приводим ниже некоторые общие правила, применяемые в разных странах.

Важно отметить, что это лишь некоторые из основных требований к винтовым лестницам. В зависимости от конкретного расположения и использования лестницы могут возникнуть дополнительные требования, которые необходимо выполнить. Всегда полезно проконсультироваться со специалистом по строительным нормам или инженером, чтобы убедиться, что ваша винтовая лестница соответствует всем применимым нормам и правилам.

Строительные нормы Великобритании

Некоторые из основных строительных норм и правил для винтовых лестниц в Великобритании включают:

Ширина: Ширина винтовой лестницы должна быть не менее 1 метра.

Высота над уровнем моря: Высота над уровнем моря (расстояние по вертикали между выступом ступени и потолком) должна быть не менее 2 м.

Поручни: Винтовые лестницы должны иметь поручни с обеих сторон, с минимальной высотой 900 мм и максимальной высотой 1 м.

Проступи: проступи должны иметь глубину не менее 220 мм и минимальную ширину 280 мм. Максимальная разница высот между последовательными ступенями не должна превышать 19мм.

Площадки: Винтовые лестницы должны иметь площадки вверху и внизу, с минимальной шириной и длиной не менее 1м.

Для Англии и Шотландии вы можете загрузить полные строительные нормы и правила для винтовых лестниц на веб-сайте британского портала планирования.

Требования к строительству винтовых лестниц в Ирландии

В Ирландии винтовые лестницы регулируются Строительными нормами, установленными Департаментом жилищного строительства, местного самоуправления и наследия. Эти правила гарантируют, что винтовые лестницы безопасны и соответствуют определенным минимальным требованиям к конструкции, материалам и установке.

Некоторые из основных строительных правил для винтовых лестниц в Ирландии включают:

Ширина: Ширина винтовой лестницы должна быть не менее 1 метра.

Высота над уровнем моря: Высота над уровнем моря (расстояние по вертикали между выступом ступени и потолком) должна быть не менее 2 м.

Поручни: Винтовые лестницы должны иметь поручни с обеих сторон, с минимальной высотой 900 мм и максимальной высотой 1 м.

Проступи: проступи должны иметь глубину не менее 220 мм и минимальную ширину 280 мм. Максимальная разница высот между последовательными ступенями не должна превышать 19мм.

Площадки: Винтовые лестницы должны иметь площадки вверху и внизу, с минимальной шириной и длиной не менее 1м.

Лестничные строительные нормы и правила в Испании

В Испании винтовые лестницы регулируются Código Técnico de la Edificación (CTE), который устанавливает минимальные требования к проектированию, строительству и использованию зданий и других сооружений в Испании. CTE основан на Регламенте строительных материалов (CPR) Европейского союза (ЕС), который устанавливает минимальные требования к характеристикам строительных материалов, используемых в ЕС.

Некоторые из основных строительных норм для винтовых лестниц в Испании включают:

Ширина: Ширина винтовой лестницы должна быть не менее 1 метра.

Высота над уровнем моря: Высота над уровнем моря (расстояние по вертикали между выступом ступени и потолком) должна быть не менее 2 м.

Поручни: Винтовые лестницы должны иметь поручни с обеих сторон, с минимальной высотой 900 мм и максимальной высотой 1 м.

Проступи: проступи должны иметь глубину не менее 220 мм и минимальную ширину 280 мм. Максимальная разница высот между последовательными ступенями не должна превышать 19мм.

Площадки: Винтовые лестницы должны иметь площадки вверху и внизу, с минимальной шириной и длиной не менее 1м.

USA Stairs Code

В США винтовые лестницы регулируются строительными нормами, которые установлены Международным советом по нормам и правилам (ICC), полная информация на сайте www.iccsafe.org
Эти нормы гарантируют, что винтовые лестницы безопасны и соответствовать определенным минимальным требованиям к конструкции, материалам и установке.

Некоторые из ключевых строительных норм и правил для винтовых лестниц в США включают:

Ширина: Ширина винтовой лестницы должна быть не менее 26 дюймов.

Высота над уровнем моря: Высота над уровнем моря (расстояние по вертикали между выступом ступени и потолком) должна быть не менее 6 футов 6 дюймов.

Поручни: винтовые лестницы должны иметь поручни с обеих сторон, с минимальной высотой 34 дюйма и максимальной высотой 38 дюймов.

Проступи: проступи должны быть не менее 10 дюймов в глубину и иметь минимальную ширину 6 дюймов. Максимальная разница в высоте между последовательными ступенями не должна превышать 3/8 дюйма.

Площадки: Винтовые лестницы должны иметь площадки вверху и внизу, с минимальной шириной и длиной не менее 36 дюймов.

ОАЭ Код лестницы

В Объединенных Арабских Эмиратах (ОАЭ) винтовые лестницы регулируются Национальным строительным кодексом (NBC). NBC устанавливает минимальные требования к проектированию, строительству и использованию зданий и других сооружений в ОАЭ.

Некоторые из ключевых строительных норм для винтовых лестниц в ОАЭ включают:

Ширина: Ширина винтовой лестницы должна быть не менее 1м.

Высота над уровнем моря: Высота над уровнем моря (расстояние по вертикали между выступом ступени и потолком) должна быть не менее 2 м.

Поручни: Винтовые лестницы должны иметь поручни с обеих сторон, с минимальной высотой 900 мм и максимальной высотой 1 м.

Проступи: проступи должны иметь глубину не менее 220 мм и минимальную ширину 280 мм. Максимальная разница высот между последовательными ступенями не должна превышать 19мм.

Площадки: Винтовые лестницы должны иметь площадки вверху и внизу, с минимальной шириной и длиной не менее 1м.

Строительные правила винтовых лестниц во Франции

Во Франции винтовые лестницы регулируются Кодексом строительства и жилья (CCH), который устанавливает минимальные требования к проектированию, строительству и использованию зданий и других объектов. сооружения во Франции. CCH основан на Регламенте Европейского союза (ЕС) о строительных материалах (CPR), который устанавливает минимальные требования к характеристикам строительных материалов, используемых в ЕС.

Некоторые из основных строительных норм для винтовых лестниц во Франции включают:

1. Ширина: Ширина винтовой лестницы должна быть не менее 1 метра.
2. Высота над уровнем моря: Высота над уровнем моря (расстояние по вертикали между выступом ступени и потолком) должна быть не менее 2 м.
3. Поручни: винтовые лестницы должны иметь поручни с обеих сторон, с минимальной высотой 900 мм и максимальной высотой 1 м.
4. Проступи: проступи должны иметь глубину не менее 220 мм и минимальную ширину 280 мм. Максимальная разница высот между последовательными ступенями не должна превышать 19мм.
5. Площадки: Винтовые лестницы должны иметь площадки вверху и внизу, с минимальной шириной и длиной не менее 1 метра.

Например, если у вас есть какие-либо сомнения по поводу вашего нового дизайна винтовой лестницы, свяжитесь с нашей командой сегодня. Мы будем рады помочь вам и предложить наилучшие возможные варианты для вашего дома, отправив первоначальные чертежи и конфигурации винтовых лестниц.

Что касается материалов, используемых при изготовлении, то выбор огромен. Например, если вам нравится классический стиль, вы можете выбирать из различных пород дерева, таких как дуб, бук, орех и другие. С другой стороны, если вы предпочитаете современный вид лестницы, вы можете выбрать сочетание стекла и лестницы из окрашенной стали или нержавеющей стали.
