Что это реле давления – Что такое реле давления
Реле давления. Что это? Для чего и зачем?
Весьма важной деталью в системе подачи воды насосной станцией в частном доме, является реле давления. Данное устройство, имея сравнительно небольшие габариты, регулирует уровень давления во всей системе водоснабжения путем включения и отключения электрических контактов, в случае превышения допустимого отклонения фактических показателей от номинальных данных.
Устройство и принцип работы механизма
По своему устройству, реле давления могут быть механическими или электронными. Приборы механического типа более распространены, за счет своей надежности, износоустойчивости и простоты. Механическое реле требует минимума усилий при настройке и выполняется при подключении на месте.
Реле представляет собой небольших размеров коробку с пружинными механизмами, отвечающими за допустимые колебания давления. В корпусе устройства расположены контакты электродвигателя и регулировочные элементы (Рис 1). К ним относятся: большого размера гайка со шпилькой, которая отвечает за удерживание большой пружины и маленькая гайка со шпилькой для небольшой пружины. Силой натяжения большой пружины устанавливается минимальное допустимое давление. При помощи небольшой пружины, регулируется разница.
Фактическое давление воды передается в устройство при помощи специальной мембраны. При минимально допустимом значении, она ослабляет натяжение пружины. Впоследствии замыкается электрическая цепь и включается двигатель насоса. Он работает вплоть до достижения максимально допустимого значения, после чего цепь размыкается, а двигатель автоматически отключается.
Электронное реле, является полноценным устройством управления работой насоса. Прибор включает в себя элемент плавного запуска, защиту срабатывания сухого хода, а также настройку верхнего и нижнего порога включения насоса в режиме эксплуатации. Из преимуществ перед механическим реле, можно выделить лишь меньшие габариты электронного прибора, а также принцип регулировки. Регулировочные болты расположены на корпусе электронного реле и имеют маркировку величины показателей.
Рис 1. Устройство прибора реле давления
Проблема сухого хода
Весьма часто, причиной сбоев и поломок в работе насосных станций, является недостаток или полное отсутствие воды в системе. Работа вхолостую приводит к деформации деталей и выходу из стоя всего устройства.
Во избежание таких поломок, при выборе реле необходимо учитывать особенности системы, а также номинальные допустимые величины для работы прибора. Саму возможную проблему сухого хода можно устранить двумя способами:
• приобрести устройство оборудованное защитой сухого хода. Данные приборы стоят несколько дороже, однако они весьма эффективны, поскольку способны реагировать на падение уровня давления от 0,2 до 1,2 бар, в зависимости от производителя;
• дополнительная установка контроллера, который способен не только следить за напором, но и включать насос в случае падения фактических значений ниже установленного минимума.
Выбор прибора
При выборе оптимального устройства, следует обращать внимание на паспортные данные. Стоит использовать приборы, предназначенные для бытовых нужд. Оптимальными показателями являются: максимальное давление в 4 бар, а рекомендуемый диапазон работы, составляющий от 1,4 до 2,8 атмосферы.
Стоит знать, что чем выше заявленная разница между минимальным и максимальным показателями, тем реже необходимо включение насоса, поскольку в гидроаккумуляторе будет находиться больший объем воды.
Для обеспечения качественной и продолжительной работы прибора и всей системы, при установке реле, на трубопровод необходимо смонтировать манометр, и периодически контролировать давление в системе.
Проверка и настройка показателей
Номинальные величины регулируются от 1 до 8 бар. В большинстве устройств, при выпуске установлено максимальное значение для отключения двигателя насоса на показателе от 2,8 до 4 бар. Допустимый минимум выставлен на 1,4-1,5 бар.
Важно помнить, что в большинстве случаев, покупка происходит спустя некоторое время после выпуска устройства. За это время натяжение пружин в реле и мембраны могут ослабнуть. Поэтому обязательно необходимо произвести проверку насосного оборудования на величину давления в гидроаккумуляторе, а также максимальные и минимальные заводские настройки.
Проверка значений
Для проверки выставленных значений используют любой манометр. Вполне возможно применение автомобильного. Его присоединяют к ниппелю бака или аккумулятора. Стрелка прибора покажет величину давления при пустом накопителе. Эти данные должны быть в рамках 1,2-1,5 атмосфер.
В случае превышения допустимого отклонения значений применяются меры по стабилизации давления пустого бака. Если на манометре зафиксированы недостаточные показатели, их увеличивают путем подкачки автомобильным насосом. При избыточном давлении, его спускают до необходимого.
После проверки необходимо сверить фактические показатели максимального и минимального давления с установленными заводскими настройками. Для этого необходимо:
• прикрепить манометр к коллектору;
• открыть кран и опустошить накопитель, доведя его до минимально допустимого значения в 1,4-1,5 атмосфер;
• закрыть кран, и включить насос.
В результате этих действий, давление в баке поднимется до установленного максимального показателя, а насос автоматически отключится. Данные, полученные на манометре необходимо сравнить с заявленными паспортными. В случае несовпадения показателей или индивидуальной необходимости, реле давления можно перенастроить.
Настройка допустимых показателей
При применении индивидуальных настроек необходимо учитывать, что увеличение минимальной заводской настройки в 1,5 бар не рекомендуется, поскольку влечет за собой серьезные нарушения в работе мембраны гидроаккумулятора.
В ходе установки разницы, важно ориентироваться на паспортные показатели прибора. Также, важно знать, что давление, превышающее 6 бар, способствует разрушению уплотнителей кранов. Поэтому верхний предел в 4-5 атмосфер увеличивать категорически не рекомендуется.
Для самостоятельной регулировки необходимо (Рис 2.):
• отсоединить защитный кожух, открыв корпус реле;
• настройка минимального давления производится в пустом накопителе. Для этого выключается насос, и открывается кран. Далее, гайка большой пружины откручивается против часовой стрелки до полного ослабления пружины. После этого, включив насос необходимо медленно закручивать гайку. Если насос начал качать воду, манипуляции с большой пружиной прекращают. Таким образом, минимум за мембраной выставлен на 1,2-1,3 атмосферы. Для установки большего минимума, перед манипуляциями необходимо нагнать давление в накопитель;
• для регулировки разницы необходимо выключить насос и спустить воду. Затем, для изменения номинала в сторону повышения давления, маленькую гайку необходимо немного закрутить, а для уменьшения – открутить. После этого, включив насос, проверяется новое верхнее давление.
Более подробно можно ознакомиться со способом регулировки реле давления, посмотрев видео.
pumpland.ru
Реле давления — ТеплоВики — энциклопедия отопления
Материал из ТеплоВики — энциклопедия отоплении
Реле давления — устройство, включающее и выключающее насос при определенных уровнях давления, основной элемент управления работой насоса.
Принцип работы реле давления
Реле давления состоит из корпуса, внутри которого расположена нормально замкнутая контактная группа, управляемая мембраной, соединенной с напорной магистралью. Оно включает насос, когда давление в системе падает ниже давления включения, и выключает, когда давление в системе превышает давление выключения. Следует обратить особое внимание на качество исполнения контактной группы. Поверхности контактов должны быть посеребрены. Постоянно возникающие размыкания и замыкания контактов под электрическим напряжением при плохой поверхности контактов могут привести к залипанию, и реле перестанет работать. Посеребрение контактов и его толщина — важные факторы надежности работы реле. Производители данного устройства должны гарантировать не менее 50 тыс. рабочих циклов.
Модельный ряд
| Caleffi 625 (Реле давления) | ||
| Реле давления Caleffi 625 предназначено для автоматического управления насосами, компрессорами и т.д. | ||
| Fantini Cosmi B12 (Реле давления) | ||
| Реле давления Fantini Cosmi B12 используется для контроля давления воды на котлах, компрессорах, насосных установок и т.д. Рабочая температура жидкости до 120° С, окружающей среды до 60° С. Диапазоны настройки давления от -0,2 до 8 Бар, от 5 до 16 Бар и от 8 до 28 Бар. Микровыключатель SPDT с серебрянными контактами 415 В — 6 (16) А — 50 Гц. Степень защиты IP 40. | ||
| Italtecnica PM (Реле давления) | ||
| Реле давления Italtecnica PM предназначено для автоматического управления насосами, компрессорами и т.д. | ||
| Watts PA (Реле давления) | ||
| Реле давления Watts PA предназначено для автоматического управления насосами, компрессорами и т.д. | ||
ru.teplowiki.org
Схема реле давления
Схема реле давления для насосной станции и факторы его надёжности
Дмитрий БелкинАвтор: Дмитрий Белкин
Описание проблемы
В статье про устройство автоматической насосной станции значительное внимание я уделил такой её детали, как реле-регулятор давления. Приборчик небольшой по размеру, но очень ответственный. Он включает насос, когда давление в водопроводе уменьшается до некоторого давления включения и выключает мотор насоса, когда давление повысится до определённого давления выключения.
Если реле не сработает, то это грозит нам большими неприятностями. Действительно, если насос не включится, в водопроводе закончится вода, притом это обязательно произойдет в самый неподходящий момент, уж вы мне поверьте! И такой сценарий, на самом деле, самый благоприятный. В этом случае мы скорее всего не попадем на денежные затраты. Будет намного хуже, если насос не отключится вовремя. При этом нам грозит не только перерасход электричества. В зависимости от конструкции насоса вода в нем может закипеть. При этом могут пострадать различные части насоса, например, сальники. Существует опасность вообще безвозвратно потерять насос.
Короче говоря, понятно, что реле давления — деталь весьма ответственная, и очень странно, что они выпускаются в таком качестве, что работают совершенно непредсказуемо, то есть могут работать несколько лет без каких бы то ни было проблем, а могут работать очень неустойчиво и весьма ненадёжно.
Мне повезло. Я построил насосную станцию, и она не доставляла мне никаких хлопот долгое время, точнее порядка девяти лет. Теперь мне кажется, что я достиг совершенно феноменального результата и буду ещё долго вспоминать его, рассказывать о нем, как о чуде, и мне никто не будет верить. Будут думать, что я трепач и выдумщик.
Сейчас у меня накопилась уже целая коллекция совершенно разных реле давления. Первое реле — самое простое, купленное вместе с насосом. Произведено оно было в Италии и прослужило верой и правдой около девяти лет. Второе — точно такое же, но сделанное в Китае. Это прослужило всего дня три. Третье — весьма симпатичное и довольно дорогое — тоже итальянское. Я на него очень надеялся. Но оно прослужило всего год или чуть больше, и тоже постепенно перестало работать как следует. Сейчас я разорился на самое крутое реле давления, которое есть на рынке. Это профессиональное реле давления FF4-4DAH. Оно сделано в Германии. Это буквально последняя надежда на передовую мировую инженерную мысль.
Короче говоря
Меня вопрос надёжности реле давления просто достал, и я решил поставить на нем точку, а именно разобраться, почему эти реле так плохо работают и выяснить, можно ли их исправить или сделать что-нибудь, чтобы они работали нормально.
В этой статье я досконально разберусь со схемой двух одинаковых реле. Это регуляторы, напоминаю, номер 1 и 2. Вот китайский вариант номер два. Это действительно клон регулятора номер один, который проработал у меня верой и правдой много лет.
Разбираем реле давления
Реле давления со стороны подключения воды
Первым делом открутим 4 винта на узле подсоединения реле к водопроводу. Винты открутились легко. Сняв узел, обнаруживаем под ним банальную резиновую мембрану и поршень. Очевидно, вода под давлением толкает поршень, и он поднимает платформу, заставляя сжиматься большую пружину. Очевидно также, что когда я открутил этот узел у хорошо поработавшего реле, я обнаружил под ним довольно значительное количество ржавчины в виде суспензии и песка.
Мембрана, тем не менее, в обоих случаях оказалась в хорошем состоянии. Поршень не деформирован. Его вообще трудно деформировать. Он сделан из довольно толстой стали. Точнее 1.5 мм.
Откручиваем остальные винты. Отделяем металлическое основание от пластикового корпуса. Попутно снимаем электрический контактный узел. Его ножки просто были зажаты между металлическим основанием и пластиковым корпусом.
Принцип действия реле давления
Для того, чтобы понять принцип действия реле, ослабляем обе пружины. Через некоторое время, потраченное на раздумья и щёлканье разобранным реле, можно сделать следующие важные выводы.
Вот принцип работы реле давления. Остался вопрос, как регулируется момент включения и выключения мотора насоса. За это отвечают пружины и та нелинейность, которая создаётся маленькой пружиной. Как мне кажется, исходя из описанного выше принципа действия, большая пружина отвечает за момент включения, а маленькая — устанавливает момент отключения. Точнее даже не так! Большая пружина отвечает за давление включения, а малая задает дельту между включением и выключением. Вот такая формулировка куда точнее.
Почему же реле работает ненадежно? Это крайне сложный вопрос и он остается открытым. Реле выполнено из хорошей толстой стали. Платформу согнуть можно, наверное, только в тисках. Контакты перекидываются довольно жёсткой пружиной. У меня не сложилось впечатления, что этот узел хранит в себе какую-то опасность или угрозу надёжности. Сами контакты очень мощные и не пригорели за много лет. В чем же проблема?
Чего стоит избегать при подключении реле давления
Исходя из сложившихся реалий и долгого обдумывания проблемы я вижу следующие факторы уменьшения надёжности реле давления.
- Использование реле на максимальных или близких к максимальным значениях давления выключения. Другими словами, если для реле заявлено максимальное значение выключения 4 атмосферы, то лучше в реальности устанавливать три с половиной максимум. В случае более высоких давлений приходится чрезмерно сильно сжимать пружины, и это добавляет в работу реле дополнительную нелинейность. Я выключаю насос на давлении 4,2 атмосферы. Похоже, мне надо искать реле, рассчитанное на максимальное значение давления 6 атмосфер. Правда, я его уже нашёл и установил.
- Фактором ненадёжной работы реле давления может быть старость и естественный износ всей системы водопровода в целом. Например у меня кое-где используются трубы из простого металла и, причём, большого диаметра. Известно, что такие трубы склонны к обрастанию ржавчиной и солями жесткости. Большой кусок может отлететь от трубы и банально закупорить отверстие приёмного мембранного узла реле или вообще засорить «ёлочку» насосной станции.
Главный вывод
Ищите реле давления с «потолком» срабатывания процентов на 30 выше желаемого давления отключения в вашем водопроводе.
Реле давления в коробочке
Обратите внимание!
Вот реально чёрным по белому написано — диапазон давлений 1 — 5 атмосфер. Установленное значение включения 1.5 атмосферы, выключения 2.8 атомсферы. Похоже, что диапазон — явно максимальный и нереальный, а вот предустановленное давление — как раз то, на котором реле работает надёжно. Учимся читать инструкции. Что ещё предложить?
При установке давления не стоит сжимать пружины слишком сильно. Значительное сжатие пружин, особенно малой, является фактором уменьшения надёжности срабатывания реле.
Не стоит делать разницу между давлением включения и выключения слишком значительной. Например, давление включения 1.5 атмосферы и давление выключения 3.5 атмосферы. При таких установках чрезмерно сильно будет сжата малая пружина. А она и так короткая. В этом случае велика вероятность того, что реле не будет отключать насос или будет делать это недостаточно надёжно.
Если порог давления отключения постепенно увеличивается — это прямой признак засорения. Вода с трудом, более медленно толкает поршень, и реле срабатывает с запаздыванием. Приходится ждать, пока давление во впускном узле увеличится и поршень поднимет платформу на нужную высоту. В этом случае мы не бежим за новым реле, а откручиваем старое и выковыриваем ржавчину из всех мелких отверстий, какие найдем. Для этого, возможно, придётся открутить 4 винта и снять мембранный узел.
Таким образом
Мне, похоже, нужно не реле менять одно за другим, а перебирать всю насосную станцию и промывать её от многолетней ржавчины и солей жёсткости. Тогда мне будет обеспечено ещё лет десять безупречной работы насоса и спокойной жизни. Вот такой неожиданный вывод.
Вот рад я, что у меня слово не расходится с делом
Перечитывал тут статью и решил дописать. Дело в том, что я перебрал свою систему водопровода именно с целью заменить в ней все железяки на полипропилен. Было много сюрпризов. Читайте статью Переделываем водопровод, собранный из меди и железа.Руководство по поиску неисправностей
В каких случаях мы покупаем новое реле?
В случае, если вода течёт из самого реле давления. Это значит, что пробита мембрана
В случае, если сгнил мембранный узел. Признаком является капанье воды между корпусом мембраны и пластиковым основанием. Но для этого нужно лет десять, как минимум.
Спасибо за внимание!
Дмитрий Белкин
Уделить особое внимание
Статья создана 15.05.2012
Статья отредактирована 07.02.2014
belkin-labs.ru
реле давления — это… Что такое реле давления?
- реле давления
реле давления; отрасл. манометрическое реле
Механическое реле, предназначенное для срабатывания при определенных значениях давления.
Политехнический терминологический толковый словарь. Составление: В. Бутаков, И. Фаградянц. 2014.
- реле вакуума
- манометрическое реле
Смотреть что такое «реле давления» в других словарях:
реле давления — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN pressure relaypressure switchpressure operated switchpressure… … Справочник технического переводчика
реле давления — 1.3.1.19 реле давления: Предохранительное устройство, отключающее подачу газа при изменении значения входного давления выше максимального или ниже минимального. Источник … Словарь-справочник терминов нормативно-технической документации
реле давления (устройство ограничения давления) — Прибор, приводимый в действие давлением (например, реле высокого давления), предназначенный для остановки работы узла, создающего давление и позволяющий дать сигнал тревоги. Это устройство не может повлиять на изменение давления при остановке… … Справочник технического переводчика
реле давления вентилятора — — [Интент] Тематики вентилятор EN fan pressure switch … Справочник технического переводчика
реле давления масла — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN oil pressure relay … Справочник технического переводчика
двухрежимное реле давления — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики реле электрическое EN dual stage pressure switch … Справочник технического переводчика
дифференциальное реле давления — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики реле электрическое EN differential pressure switchdifferential type pressure switch … Справочник технического переводчика
встраиваемое реле давления — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN integral pressure switch … Справочник технического переводчика
диафрагменное реле давления — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN diaphragm actuated pressure switch … Справочник технического переводчика
поршневое реле давления — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN piston actuated pressure switch … Справочник технического переводчика
technical_terminology.academic.ru
Реле давления | Электрика в квартире, ремонт бытовых электроприборов
Пускатели и релеАвтор DUNDUK На чтение 2 мин. Опубликовано
Реле давления предназначены для использования в системах контроля , регулирования и сигнализации давления. Данные реле обеспечивают своевременное замыкание и размыкание электрической цепи при достижении определённого значения давления. Реле давления применяются для контроля и регулирования давления газа и жидкости. Эффективность работы реле обозначена различными диапазонами давления.
Устройство и принцип работы реле давления
Рассмотрим устройство и принцип работы на примерах конкретных реле давления.
Реле давления РД-2
Рабочей (контролируемой) средой данного реле является газ. Перед применением реле РД-2 необходимо настроить. Настройка давления осуществляется с помощью винта основной шкалы (1). Этим винтом вращается шпиндель и тем самым зажимается пружина (4). С помощью винта дифференциала (2) сжимается пружина (5) и устанавливается разница, которая должна быть между переключениями контактов (дифференциал и гистерезис). В нормальном состоянии, т.е. когда давления нет или оно минимально, у реле РД-2 контакты 1 и 2 замкнуты. При возрастании давления, сильфон (6) начинает расширяться и давить на основную пружину (4) . Когда давление достигнет максимального значения установки, основной рычаг (3) переключает контакты — замыкаются контакты 1 и 4. Обратное переключение контактов (замыкаются контакты 1 и 2) происходит, когда давление опускается до значения установки минус значение дифференциала (гистерезиса).
Реле давления РДМ-5
Рабочей средой данного реле давления является жидкость (вода). Реле давления РДМ-5 представляет собой реле с двумя контактными группами, которые размыкаются или замыкаются при достижении определённого значения давления воды в системе. При отсутствии или небольшом давлении воды, контакты реле замкнуты, электрический ток подаётся на электроустройство (насос). При достижении максимального установленного значения давления, контакты реле размыкаются и разрывают цепь питания электроустройства.
Регулировка минимального значения давления, при котором контакты реле замкнуты, осуществляется гайкой (2), которая фиксирует положение пружины. При этом гайку (2) необходимо вращать по часовой стрелке. Максимальное значение давления устанавливается так же гайкой (2) — вращением против часовой стрелки. Гайка (1) предназначена для регулировки разницы между максимальным и минимальным значением давления воды.
elektrikdom.com
Реле давления | Добродушный Сантехник
Реле давления — это ключевой узел в схеме загородного водопровода.
Реле давления служит для автоматизации работы насоса.
Устанавливается в систему рядом с манометром и гидроаккумулятором (гидробаком) Реле понимает какое давление сейчас в системе и в зависимости от ситуации включает или отключает насос.
Обычно реле уже настроено на давление включения 1,4 бар, (килограмм, атмосфер) и на давление отключения 2,8 бар. Эти цифры означают, что если в данный момент насос работает, то он отключится при достижении давления 2,8 бар. А цифра 1,4, это то давление при котором насос вновь будет включен.
В нижней части реле есть два отверстия, куда вводятся провода. Один из которых идёт от сети 220в. Второй идёт на насос.
Сам кабель зажимается пластиковыми гайками с обжимными кольцами внутри. Т.е. дополнительное крепление провода не понадобится.

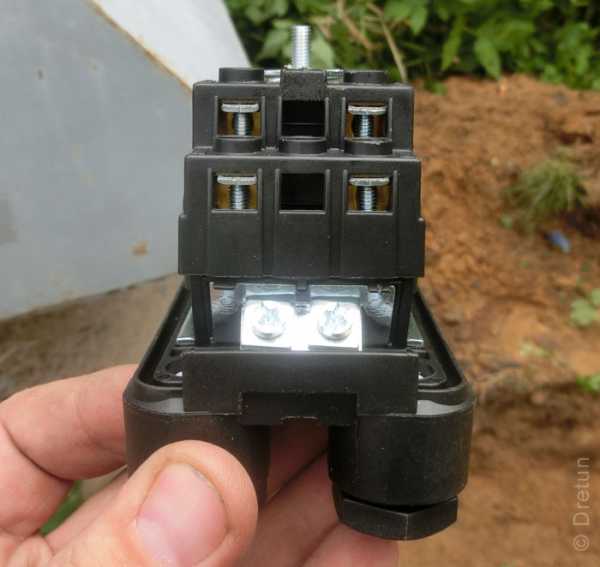

Контакты подключения. Два верхних на насос, два следующих к сети.
Оба провода заземления цепляем к нижнему, общему, металлическому третьему ряду.
Внутри реле есть два пружинки, большая и маленькая, где большая отвечает за верхний предел давления, маленькая — за нижнее.
В случае необходимости давление включения и отключения можно изменить в пределах возможности реле. Т.е. если вам недостаточно давления в 2,8 атм., то верхний предел можно отрегулировать до 5 атм. Отрегулировать просто — закручиваем гайку, которая находится на шайбе в которую уперается пружина — давление ростёт. Выкручиваем — давление падает.
Большая пружина — верхний предел. (давления отключения)
Маленькая — нижний предел (давление включения насоса)
Остались вопросы? — пиши в комментариях.
dretun.ru
Реле давления воды для насоса
Водопроводные сети многих частных домов устроены автономно и не подключены к централизованной магистрали водоснабжения. Вопрос обеспечения водой питьевого качества решается установкой резервуара, наполняемого привозной водой. Очень часто домовладельцы находят выход из положения, пробурив скважину или вырыв колодец до водоносного горизонта. С помощью насоса вода из водозабора по трубопроводу поступает через гидробак в постройки или используется для полива.
Надежность работы системы водоснабжения напрямую зависит от оснащенности насосного оборудования современной автоматикой.
Установка релейной автоматики – усовершенствование с малыми затратами
В комплект современных насосных станций обязательно входит блок автоматики на основе реле давления, без которого невозможна отлаженная работа системы. Владельцы насосов приобретают и устанавливают насосную автоматику самостоятельно.
Реле давления помогают автоматически наполнить гидробак и поддерживают давление автономной сети на оптимальном уровне. Это полезное устройство не только избавляет владельцев от лишних хлопот, но и существенно продлевает срок эксплуатации оборудования. Пренебрежение этим важнейшим элементом автоматики приводит к преждевременной поломке дорогостоящего водозаборного оборудования. Реле давления широко применяется и в многоквартирных домах, подключенных от централизованного теплоснабжения, а также во внутридомовых системах горячего водоснабжения (ГВС).
Если вы приобрели глубинный или скважинный насос, обязательно оборудуйте его блоком автоматики или установите на подающей трубе реле давления. Перед врезкой прибора в линию необходимо разобраться в принципах работы устройства. Заботливый хозяин насосного оборудования должен уметь настроить реле в диапазоне требуемых пороговых значений. Это потребуется, если заводские настройки не подходят под требования системы или давление в сети надо изменить.
Производителями выпускаются очень недорогие механическое реле (тип РДМ-5), получившие наибольшую популярность среди владельцев.
Стоимость электронных реле с процессорным блоком управления в 3–5 раз больше механических аналогов.
Назначение реле давления
Во время подачи воды в дом всасывающим устройством в системе создается большое гидравлическое давление. Особенно опасен гидроудар в начальный момент запуска двигателя агрегата или при резком открывании водяных кранов/задвижек при большом напоре воды.
На долю ударной волны приходится 60% всех прорывов водопровода, она же выводит из строя клапаны, штуцеры, вентили, в основном страдает запорная арматура автономной сети. Чтобы предотвратить пагубные последствия такого воздействия, последовательно с насосом подключается расширительный мембранный бак на 20–100 л воды. Он называется гидроаккумулятором (ГА), его назначение:
• поддержание резервного объема воды для сглаживания пиков потребления.
• принимать выплески воды после гидроудара.
Однако назначение пневматического гидроаккумулятора состоит не только в этом. Гидроаккумулятор является пневматической водонапорной установкой системы, которая обеспечивает накопление и подачу воды к водоразборным точкам потребителей.
Назначение реле давления состоит в размыкании или замыкании контактов питания электропривода при достижении определенных пороговых значений давления. Тем самым реле чередует работу насоса и гидроаккумулятора. Оборудованный таким реле гидроаккумулятор дает электрическому мотору «передышки» от повторно-кратковременных включений, ограничивая их количество 12–15 раз в час. Это позволяет не только увеличить рабочий ресурс насосного оборудования, но и более чем на 50% снизить потребление агрегатом электроэнергии.
Дополнительную экономию затрат может дать оснащение системы мотором в 1,5–2 раза меньшей мощности. Замена маломощным двигателем возможна при достаточном объеме гидробака и правильной настройке реле давления.
Принцип действия релейной автоматики
Реле давления управляет насосом в зависимости от давления в сети, создаваемым пневмогидроаккумулятором. Гидроаккумулятор подключается после насоса в любом месте основной водоподводящей трубы при помощи тройника. Сам по себе он не создает давление, а только накапливает энергию сжатого газа и передает затем в гидросистему, выталкивая воду из резервуара. Гидроаккумулятор представляет:
• металлический резервуар, разделенный резиновой перегородкой на водяную и воздушную полости;
• просто бак с воздушной грушей внутри, которая может заполняться воздухом или инертным газом.
В момент включения насоса газ в воздушном резервуаре сжимается мембраной от наполняющей другую часть гидробака воды. Обычно по достижении давления 2,5–3,5 бар (заводские настройки производителей отличаются), срабатывают реле и отключается насос. В дальнейшем процесс передачи давления происходит в обратном порядке и направлен на выталкивание воды. Если кран открыт, вода поступает к потребителям за счет давления сжатого воздуха через разделительную мембрану. Когда давление в баке падает ниже критического значения 1,4–1,8 бар, срабатывает реле давления и контакты возвращаются в нормально замкнутое состояние, подключая насос к сети электропитания.
Особенности конструкции механического реле
Реле состоит из основания, имеющим два гнезда для двужильного электрокабеля. В одно заводится силовой кабель сети 220 В, 50 Гц, из другого выводится питающей кабель насоса. Провода внутри крепятся раздельно на две клеммные площадки коммутирующего устройства. Контакты реле нормально замкнуты (NC).
Это означает, что при отсутствии воздействия на реле (давления воды), двигатель подключен. Неподалеку от гнезд расположен водяной патрубок диаметром ¼ дюйма для подключения реле к гидроаккумулятору. Сняв патрубок, обнаруживаем резиновую мембрану и поршень с направляющими из 1,5 мм листовой стали.
С обратной стороны под крышкой расположена подвижная платформа, закрепленная одной стороной шарнирно на основании. Платформа поднимается и опускается под действием поршня, замыкая/размыкая электрические контакты реле. В свою очередь поршень приводится в движение напором воды в патрубке через мембрану. На такой «качельке» закреплены винтами по центру большая, а рядом с ней маленькая пружины. На винты одеты шайбы, а сверху накручены регулировочные винты.
Следуя аналогии названий таких компонентов пружинного блока напрашивается вопрос: «А не отвечает ли большая пружина отдельно за верхнее, а малая только за нижнее давление, тогда и регулировка существенно упрощается?» На самом деле работа пружин взаимосвязана и основную роль играет большая пружина, отвечающая, в большей степени за уровень нижнего давления, при котором сработает реле. Одной ею вполне можно, регулируя упругость гайкой, выставлять границы как включения, так и отключения реле.
Только вот дельта, проще говоря разница между ними, будет небольшой. По факту это приведет к частому включению/отключению насоса, которыми можно попросту «загнать» мотор. Малая пружина мягче и расположена дальше на платформе от поршня, а за счет такого рычага еще больше снижается ее упругость. Назначение этой пружины – увеличивать дельту между значением давления включения и отключения.
Практически она в какой-то момент просто начинает придерживать платформу на шарнире от приподнимания поршнем. Используется малая пружина для подрегулировки верхнего давления. Можно сделать вывод, что конструкция механического реле давления отличается:
• оригинальностью конструкторского решения;
• исключительной простотой и надежностью функционала;
• применяемостью в сборке недорогих деталей и материалов.
Подключение прибора автоматики
В любом подходящем месте трубопровода между насосом гидроаккумулятором врезается тройник или другой фитинг. К нему прикручивается патрубок реле давления с наружной или внутренней резьбой, обычно она составляет четверть дюйма. Также релейное устройство может быть подключено гибким шлангом непосредственно к пятиходовому штуцеру (пятернику) на выходном отверстии насосной станции. При подключении к нему следует следить, чтобы место подключения располагалось после обратного клапана насоса.
Отладка релейного устройства
Чтобы отладить работу реле давления, нужно заранее знать пороговые значения срабатывания. Они определяются на стадии проектирования системы расчетным путем. Исходными данными являются технические характеристики гидроаккумулятора и насоса.
Настройка заключается в установке пороговых значений давления включения Pвкл. и выключения Pвыкл. насосного агрегата. Она производится регулировочными гайками большой и малой пружин, обозначенных на платформе реле буквой P и символом ΔP. Поворот гаек в сторону (+) увеличивает, а в сторону (-) уменьшает жесткость пружин. Соответственно: поворот по часовой стрелке означает увеличение, а против – уменьшение значений выставляемых давлений.
Для замеров обязательно потребуется манометр. Один бар примерно равен одной атмосфере, поэтому единица градуировки шкалы не имеет значения. Пошагово следует производить следующие действия:
1. Слить воду из системы, для этого отрыть краны и дождаться, пока включится насос. С помощью манометра замерить давление включения.
2. Закрыть краны, замерить давление, при котором реле сработает на выключение электропривода насоса.
3. Если оказалось, что реле настроено не на то давление включения (нижнее), большой гайкой отрегулировать его значение, повторяя пункты 1,2,3 до получения требуемого результата.
4. С помощью гайки малой пружины подрегулировать давление выключения (верхнее), повторяя в приведенной последовательности пункты 1,2,4.
Реле потока с функциями реле давления (прессконтроль)
Часто причиной поломок является отсутствие воды в системе. Обычно это возникает, если потребление жидкости значительно больше, чем объем колодца, скважины или в результате аварии. Для предотвращения таких неприятностей существует реле давления с защитой от работы всухую. Оно называется реле потока по названию датчика потока на герконовом переключателе, используемом в проточной камере. В таком реле предусмотрено размыкание контактов при падении давления до 0,5 бар. Этот порог срабатывания устанавливается заводом-изготовителем и не подлежит корректировке.
Реле потока часто называют «прессконтроль-реле». Существуют некоторые неудобства с осуществлением прессконтроля. Если реле потока установлено на насос поверхностного типа, требуется каждый раз перед включением наполнять агрегат водой. Защита прессконтроль-реле срабатывает через 10 – 15 с после работы на сухом ходу. В зависимости от модели перезапуск может производиться вручную кнопкой RESET или автоматически.
