Что такое газгольдеры – общие сведения, разновидности и принцип установки

Что такое газгольдер и как он работает.

Запросить цену

Газгольдер – это цилиндрическая емкость из металла, оснащенная специальным оборудованием и предназначенная для закачивания, подачи и непосредственно хранения газа (обычно – смесь углекислого газа, пропана и бутана) в сжиженном виде. Агрегат может монтироваться наземным и подземным способом, последний – более распространен.

Для чего нужен газгольдер

Компактное газохранилище устанавливают для того, чтобы решить проблему теплоснабжения в местах, где по различным причинам не работает центральная газификация. Газгольдер должен быть оборудован в строгом соответствии с правилами безопасности. Стоимость газового топлива не высока, а его эффективность превышает аналогичный показатель у дров и угля. Для обеспечения работы котла необходимо провести коммуникации от газгольдера к дому.

Жители удаленных поселков и даже пригорода и после проведения центральной газификации не спешат отказываться от автономной, т.к. трубопровод нередко выходит из строя, а с газгольдером вероятность форс-мажора сведена к минимуму. Все, что нужно делать потребителю – регулярно накачивать агрегат сжиженным газом.

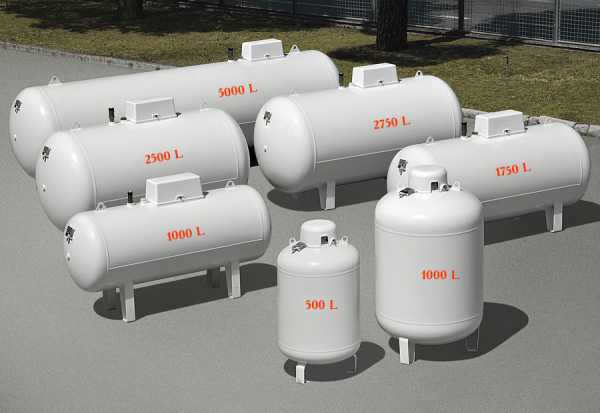

Вертикальные и горизонтальные газгольдеры

По форме данные устройства делятся на два вида – вертикальные и горизонтальные.
Главное достоинство вертикальных газгольдеров – сравнительно небольшие размеры. Однако из-за расположения в земле на большей глубине им требуется дополнительный обогрев. Поддержание оптимального температурного режима для вертикальных агрегатов – довольно хлопотное занятие, поэтому данный вид газгольдеров мало распространен.
Чаще устанавливают вертикальные газгольдеры. Они крупнее, но, если выбрать подземную установку, этот недостаток теряет свою актуальность.

Как устроен газгольдер

Устройство представляет собой цельную конструкцию, в основе которой – прочные и массивные стальные листы. Готовый газгольдер проходит обязательную процедуру окрашивания. При этом применяется краска, в составе которой присутствует эпоксидная смола. Это способствует усилению прочности конструкции и предотвращает повреждения из-за неблагоприятных механических и прочих воздействий. Все конструктивные элементы газгольдера:

• Металлическая емкость;
• Высокая горловина;
• Колодец;
• Уровнемер;
• Поплавок уровнемера;
• Трубка отбора жидкой фазы;
• Трубка отбора конденсата;
• Двухступенчатый редуктор.

Агрегаты могут бесперебойно работать 3-4 десятка лет. Они не таят никакой опасности для человека, т.к. перед продажей каждое устройство в обязательном порядке проходит все необходимые испытания, в ходе которых и подтверждается их работоспособность и безопасность.
Оборудование может иметь некоторые особенности конструкции, которые следует учитывать при покупке, чтобы в дальнейшем обеспечить беспроблемную эксплуатацию и обслуживание резервуара:

• Расположение аппаратуры на теле агрегата. Газгольдер для территории с глубоким залеганием грунтовых вод, не представляющих угроз, связанных с подтоплением и промерзанием.
• Высокая горловина. Агрегат устанавливается в местах, где случаются подтопления.
• Мультиклапан с высокими патрубками. Для мест, где грунтовые воды расположены высоко.

Монтаж

Подземная установка предполагает необходимость рытья ямы глубиной около 60 см (+/-). Перед тем, как поместить туда газгольдер, на дно укладывают специальную бетонную плиту, предназначение которой – надежная фиксация резервуара. Затем агрегат крепят к бетонному основанию посредством специальных тросов.

После того, как сам газгольдер установлен, можно заняться прокладкой трубопровода под землей. Прежде, чем монтировать газовые трубы, рекомендуется установить там, где они будут проходить, сборник конденсата. Последний по окончании работ должен располагаться под трубопроводом. Сборник конденсата предотвратит образование пара, когда испарение газа станет слишком сильным. После монтажа выполняются проверочные работы, и, если по их результатам подтверждено, что монтаж выполнен правильно, котлован засыпают песком. На поверхности должна быть видна только крышка люка.

Монтажные работы по установке резервуара могут проводиться как на этапе строительства дома, так и после введения в эксплуатацию. Объем газгольдера выбирают исходя из количества проживающих. Оптимальное расстояние от места установки до дома – от 10 метров Точная удаленность определяется объемом резервуара: чем он выше, тем дальше должен быть установлен.

Достоинства и недостатки газгольдеров

Во многих случаях агрегат является незаменимой находкой и позволяет решить массу проблем. Газгольдер выбирают потому, что:

• Можно подобрать оптимальный размер емкости, в которой будет столько газа, сколько требуется для обслуживания конкретного дома;
• Устройство работает автономно;
• Газгольдеры безопасны;
• Требования по эксплуатации и обслуживанию минимальны. Даже при активном использовании агрегат нужно заполнять до трех раз в год;
• Если использовать чистое топливо, не образуются отходы;
• Имеется возможность настроить подачу газа к отдельным приборам, для работы которых он необходим.

Логично, что при таком наборе достоинств имеются и факторы, которые следует учесть перед приобретением агрегата:

• Сравнительно высокая стоимость приобретения и монтажа;
• Расходы на обслуживание;
• Резервуар должен быть установлен таким образом, чтобы к нему мог беспрепятственно подъехать автомобиль для заправки.

Несмотря сопряженные с приобретением расходы, у владельцев частных домов газгольдеры получили широкое распространение. Подключения к центральному отоплению часто приходится ожидать годами, к тому же отпугивает зависимость от нестабильной работы последнего. Потребители могут самостоятельно регулировать работу газгольдера, и при умелой эксплуатации расходы будут сопоставимы с затратами на коммунальные услуги, осуществляемые обычным способом.

Вас может заинтересовать:

Подземные газгольдеры
Наземные газгольдеры
Вертикальные газгольдеры

Рекомендуемые статьи

• Классификация металлоконструкций

  Ещё в XIX веке человечество начало использовать сложные металлоконструкции – несущий каркас из составных металлических элементов. Их использование было связано со многими сложностями, но обладает и неоспоримыми преимуществами. На сегодняшний день они распространены почти повсеместно – при строительстве станков, аппаратов, механизмов, но чаще всего – при строительстве зданий и массивных сооружений. Прочность и лёгкость…

• Устройство пожарного резервуара

  Пожарный резервуар — это место для размещения запаса воды для тушения возможного возгорания. Она должна отвечать требованиям по проектированию, указанным в СНиП 2.04.01-85 Внутренний водопровод и канализация зданий П.6. Этот объект обязательно, согласно вышеуказанной норме, должен быть возведен на территории промышленного предприятия. Для создания пожарного запаса воды могут использоваться искусственные и естественные водоемы,…

• Применение резервуаров
  Годовая реализация нефтехимических продуктов обычно производится относительно небольшими объемами. Это служит причиной того, что их емкость для баз хранения и АЗС, как правило, находится в диапазоне 100-5000 м3. Возможно также изготовление резервуаров объемом от 100 до 100000 м3. При расчете таких конструкций учитывается, что они должны выдерживать избыточное давление в пределах 2000 Па. По месту расположения  различают наземные и…

• Снижение экспортной пошлины на нефть

  В виду непредсказуемых скачков национальной валюты, цена на нефть стала объектом пристального внимания не только экспертов-экономистов и биржевых маклеров, но и обычного гражданина. Рубль привязан к нефти, нефть — к доллару. Влияние котировок черного золота на экономику России очевидно: растут цены, страдает социальный сектор и т.д. В сложившейся ситуации Правительство РФ вынуждено маневрировать, принимая определенные изменения…

www.npommz.ru

Газгольдер — это… Что такое Газгольдер?

        стационарное стальное сооружение для приёма, хранения и выдачи газов в распределительные газопроводы или установки по их переработке и применению. Различают Г. переменного (мокрые) и постоянного (сухие) объёма. Г. переменного объёма состоит из цилиндрического вертикального резервуара (бассейна), наполненного водой, и колокола (цилиндрический вертикальный резервуар без нижнего днища). Сверху этот резервуар снабжён сферической крышей. Через дно бассейна под колокол подводится газопровод. При заполнении внутреннего пространства Г. газом колокол поднимается; при отборе газа — опускается. В СССР сооружались мокрые Г. ёмкостью от 10 до 50 тыс.

м³. Большие расходы металла, увлажнение газа, переменный режим давления и трудности эксплуатации в зимнее время — основные недостатки мокрых Г. Этих недостатков в значительной степени лишены так называемые сухие, или поршневые, Г., которые представляют собой неподвижный корпус с поршнем. Как и в мокром Г., при наполнении газом поршень поднимается, а при выдаче газа опускается. В СССР сооружались сухие Г. ёмкостью до 100 тыс. м³. К недостаткам поршневых Г. относятся сложность монтажа и трудность обеспечения герметичности между корпусом и поршнем.

         В СССР применяются Г. постоянного объёма (так называемого высокого давления) в виде цилиндрических резервуаров со сферическими днищами или шаровые, рассчитанные на давление до 1,8 Мн/м² (18 кгс/см²) (рис.). От Г. постоянного объёма снабжаются газом газопроводы низкого давления. Г. постоянного объёма располагают на поверхности земли на опорах, соединяя в батареи ёмкостью до 20—30 тыс. м³ каждая. Покрытие суточной неравномерности газоснабжения возможно, практически, от Г. постоянного объёма или путём подачи газа из подземных газовых хранилищ (См. Газовое хранилище). Г. низкого давления как мокрые, так и сухие, в СССР не применяются, за исключением редких случаев (например, Калининградский коксогазовый завод). В странах Западной Европы, где газоснабжение осуществляется за счёт искусственных газов, распространены Г. низкого давления. В США применяются Г. постоянного объёма и сухие Г. низкого давления.

         Лит.: Веревкин С. И., Корчагин В. А., Газгольдеры, М., 1966; Правила устройства и безопасной эксплуатации сосудов, работающих под давлением, 6 изд., М., 1966.

         Н. И. Рябцев.



        Газгольдеры постоянного объёма (размеры в м): 1 — вертикальный цилиндрический; 2 — горизонтальный цилиндрический; 3 — шаровой из пяти поясов; 4 — шаровой футбольного раскроя.

dic.academic.ru

Что такое газгольдеры и как их использовать

Не все по ряду причин имеют возможность подключить свое строение к магистрали, а потому вынуждены ориентироваться на альтернативные эн/ресурсы, так как баллоны с СУГ решают проблему газификации лишь частично. Но если установить на прилегающей территории специальный объемный резервуар, то необходимость в присоединении к «трубе» отпадает полностью.

По оценкам профессионалов, для частного сектора это и обойдется дешевле. Нужно понимать, что подобные установки выпускаются в нескольких модификациях, которые отличаются рядом параметров, что и определяет специфику их использования.

Тем, кто не знаком с принципом работы газгольдера, стоит пояснить. Этот резервуар предназначен не только для хранения запасов СУГ, как полагают люди, не знакомые с его устройством. Он «переводит» голубое топливо из жидкого состояния в газообразное, выравнивает давление до нужного значения и подает его в трубопровод, к потребителю. Кратко алгоритм функционирования установки описывается так: закачка – испарение – прохождение паров через редуктор – поступление газа в домашнюю магистраль.

Классификация газгольдеров — по способу установки

Наземные резервуары

Плюс

Минимум земляных работ. По сути, все сводится к небольшой (при необходимости) планировке сегмента территории и укладке газовой трубы к дому. Соответственно, стоимость монтажа невысокая.

Минусы

• Сложность надежной теплоизоляции. А она необходима, и связано это с особенностями протекающих в емкости физических процессов. При понижении температуры на улице их интенсивность уменьшается. А падение скорости испарения СУГ напрямую отражается на устойчивости давления в подающей трубе. Как результат – некорректная работа бытовой техники, а то и полная остановка агрегатов. Например, отопительного котла по сигналу аварии.
• Повышенные требования к порядку монтажа. Они более «жесткие», чем к подземным аналогам.
• Ограничение в выборе по объему. Если для газгольдеров промышленного использования это некритично, то для частного сектора значение имеет. Учитывая сравнительно небольшие размеры придомовых участков, их планировку, плотную застройку, засаженность растительностью, поместить на поверхности огромную емкость довольно проблематично. Наверняка придется от чего-то отказываться (нескольких грядок, детской площадки, бассейна на территории), а такая перспектива мало кого устраивает.

Подземные резервуары

Плюсы

• Инертность к климатическим условиям. Газгольдер, помещенный в грунт, функционирует одинаково хорошо при любой погоде на улице.
• Повышенная безопасность. Даже при утечке газа в местах соединений он не образует в смеси с воздухом легковоспламеняющиеся и взрывоопасные пары. Попросту говоря, все «вышедшее» из газгольдера уйдет в почву.
• Экономия свободного пространства. Насыпав на газгольдер слой земли, на этом месте можно разбить цветник или что-то подобное. По крайней мере, как облагородить, использовать этот участок территории, решить несложно.
• За редким исключением не придется заниматься утеплением резервуара. Земля, в которую помещен газгольдер, даже с учетом глубины промерзания, сама его греет.

Минус

• Большой объем строительных работ. Просто выкопать котлован – это лишь часть технологических операций. Необходимо обустроить надежную «подушку» для нивелирования сезонных подвижек грунта и изменения конфигурации подземных водоносных слоев.

По ориентации корпуса

Вертикальной установки

Плюсы

• Стабильность давления.
• Для такого газгольдера проще найти место на участке, хотя это и несколько относительное определение, если учесть требования к монтажу устройств этого типа.

Минусы

• Низкая производительность. Это несложно понять, зная принцип функционирования газгольдера. Его эффективность определяется скоростью испарения СУГ, которая зависит от площади так называемого «зеркала». Сжиженный газ растекается по резервуару равномерно, но так как сечение вертикального корпуса значительно меньше, чем горизонтального аналога по продольной оси, то и размеры поверхности, с которой идет испарение, соответственно, уменьшаются. Повысить производительность можно искусственно. Для этого необходимо смонтировать еще одну установку, испаритель. Возможно, понадобятся и нагреватели. Следовательно, общая сумма на газификацию дома существенно возрастет.
• Больший объем работ по обслуживанию. Это связано с увеличением количества необходимого оборудования.

Совет. Для нашего климата вертикальный газгольдер – не лучшее решение. Разве что для южных регионов страны.

Горизонтальной установки

Плюсы

• Увеличенные габариты емкостей. Это позволяет обеспечить запасы газа на длительный период.
• Большая по сравнению с вертикальными газгольдерами производительность. Благодаря значи

alfatep.ru

Система газгольдера: устройство и принцип действия

Если в недалеком прошлом для обеспечения газом загородного дома в основном использовались обычные газовые баллоны, то современное автономное газоснабжение имеет несколько иной принцип. В его основе лежит система газгольдера, которая обладает несравнимо большим объемом, благодаря чему появляется возможность непрерывной подачи газа на протяжении целого года.



Принцип работы и установка системы газгольдера

Газгольдер представляет собой емкость для хранения сжиженного углеводородного газа (сокращенно СУГ), который, в результате испарения, по газопроводу подается в дом. Современные системы газгольдера имеют специальное распределительное оборудование, осуществляющее регулировку подачи газа и контроль его количества в резервуаре. Управление происходит в автоматическом режиме, однако, в случае необходимости, подачу газа можно перекрыть и вручную.

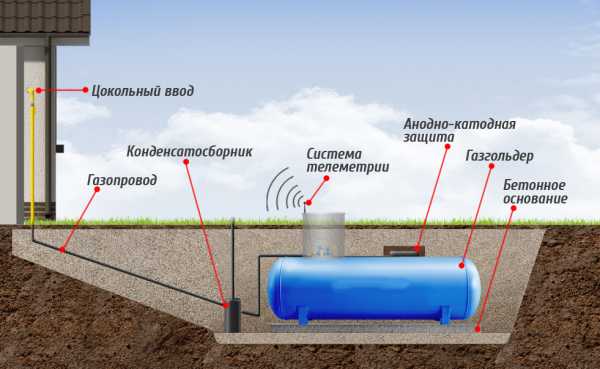

Подводка автономной газификации к дому с помощью газгольдера



Подобные газохранилища могут иметь наземное или подземное размещение. Для загородных домов наиболее оптимальным является второй вариант, поскольку позволяет сохранить свободное пространство на прилегающей территории. Кроме того, расположение резервуара ниже уровня промерзания земли способствует созданию правильных условий эксплуатации, которые не будут зависеть от температуры окружающей среды.



Подземное расположение подразумевает использование специальной бетонной плиты, которая размещается на дне ямы и выполняет функцию основания для газовой емкости. В процессе прокладки трубопровода от газохранилища к дому рекомендуется использовать сборник конденсата, собирающий влагу, которая может содержаться в паровой фазе при интенсивной работе газового котла.



Размер котлована зависит от вместительности используемого резервуара. Более подробно о существующих размерах рассказывает статья про объем газгольдера для загородного дома, где также можно узнать оптимальные габариты и стоимость разных вариантов.

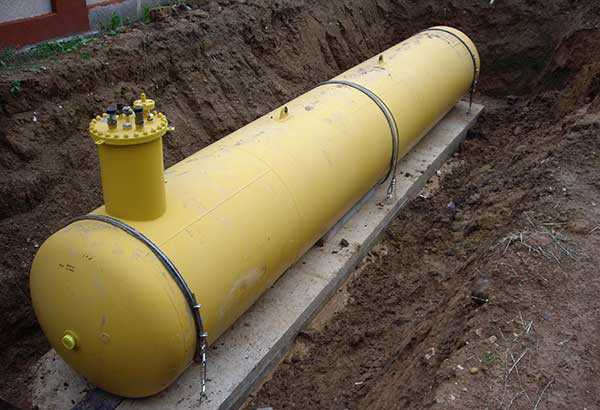

Так выглядит установленный в котловане газгольдер



Устройство газгольдера

Конструктивно система газгольдера представляет собой цельную емкость, состоящую из прочных стальных листов, которые окрашены несколькими слоями краски с эпоксидной смолой, что придает конструкции дополнительную прочность и защиту от коррозии. Сверху располагается горловина, используемая для заправки резервуара. Чем выше горловина, тем лучше защита емкости от обильных осадков и талой воды, что особенно важно для местности с суровыми климатическими условиями.

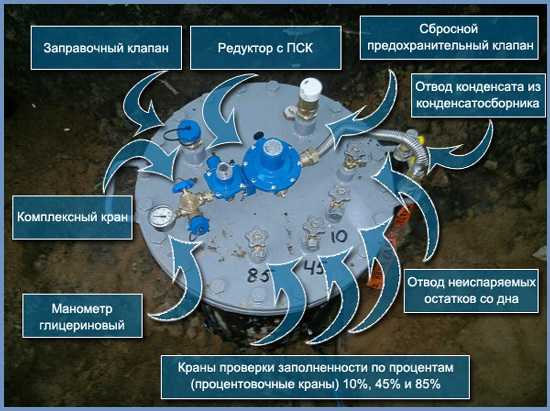

Запорно-регулирующая арматура данной системы включает следующие элементы:

• предохранительный клапан;
• индикатор заполнения емкости сжиженным газом;
• клапан слива конденсата;
• наполнительный клапан;
• манометр;
• редуктор для регулировки рабочего давления.

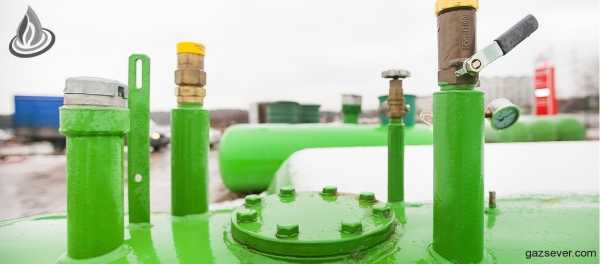

Запорно-регулирующая арматура данной системы



Благодаря тому, что данное оборудование проходит большое количество жестких проверок перед вводом в эксплуатацию, оно является абсолютно безопасным и вызывает мало вопросов в процессе работы.



Преимущества и недостатки

Несомненным преимуществом использования объемных газохранилищ является возможность обеспечения полной автономности для загородного дома в плане газоснабжения, оно по своей эффективности ничем не уступает магистральной подаче газа. Наличие регулирующей аппаратуры позволяет добиться высокого уровня безопасности и экономичности во время эксплуатации. Кроме того, такой вид топлива является наиболее экологически чистым, благодаря отсутствию вредных отходов и выбросов в атмосферу.



Основной недостаток данного вида автономного газоснабжения – это большие денежные затраты на приобретение, монтаж (но это разовые траты) и заправку газом. Однако, если нет возможности подключиться к  центральной газовой магистрали, а дом активно используется на протяжении целого года, тогда данная система, при всех первоначальных затратах, достаточно быстро себя окупает в сравнении с электричеством. А больше статей по автономной газификации Вы найдете в соответствующим разделе сайта.



Недостаток: большие первоначальные затраты

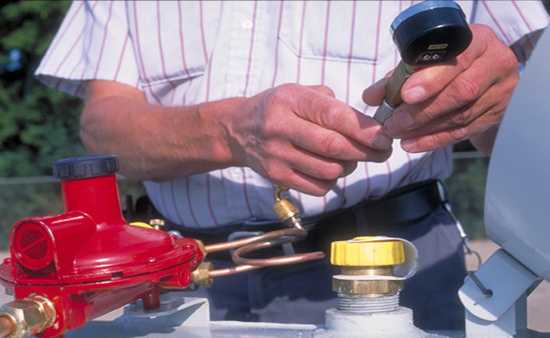

Обслуживание системы

Сосуды, которые постоянно находятся и работают под давлением, в соответствии с федеральными нормами и требованиями в области промышленной безопасности, должны проходить техническое освидетельствование со следующей периодичностью:

• Наружный и внутренний осмотры – раз в 4 года;
• Акустико-эмиссионный контроль сосуда – раз в 8 лет.

Предохранительный сбросной клапан должен проверяться следующим образом: кратковременно Вы должно его принудительно открывать. Это действие должно проводиться как минимум один раз в месяц, или же как написано в инструкции изготовителя, если подрыв клапана не предусмотрен.

Тех. обслуживание и текущий ремонт арматуры должны производиться специалистами с периодичностью – один раз в год.



Не обслуживайте систему сами! Вызовите специалистов.



Для максимальной эффективности работы газгольдерной системы основным критерием является использование качественного СУГ. Поэтому при заправке желательно пользоваться услугами специализированных организаций, которые не только предоставят хорошее сырье, но и смогут проверить все устройства на работоспособность. Больше информации на данную тему можно прочитать в статье: заправка газгольдера газом – основные особенности.



Меры предосторожности

1. Резервуар должен располагаться на расстоянии как минимум 5 метров от жилого объекта.
2. Заполнение происходит на 85% от общего объема.
3. Обязательная периодическая профилактика оборудования.
4. Доставка, заправка и техническое обслуживание должно осуществляться компанией имеющей лицензию Федеральной службы по экологическому, технологическому и атомному надзору.



Чтобы избежать непредвиденных ситуаций с вашей системой газгольдера, обратитесь в компанию Промтехгаз, которая обеспечит поставку качественного газа и произведет необходимое обслуживание для бесперебойной работы газового оборудования.

xn--80affkvlgiu5a.xn--p1ai

что это, плюсы и минусы, особенности установки

В каждом современном доме обязательно присутствуют такие блага, как газ, вода и электричество. Но все же до сих пор можно встретить дома, которые не имеют этих коммуникаций. Вот уже более двух веков человечество не имеет проблем с автономной газификацией частных домов, ведь еще в 19 веке было изобретено такое устройство, как газгольдер. Однако в то время это были установки больших размеров, которые устанавливали только на предприятиях.

Что представляет собой газгольдер, зачем нужен?

Большинство из нас не имеют никакого представления о газгольдерах, хотя наверняка их видели. Речь идет о емкости, в которой хранят большие объемы сжиженного газа. Установка этих резервуаров может осуществляться на поверхности земли и под ней. Однако, если эта емкость приобретается для загородного дома, то обычно ее размещают под землей, что позволяет более рационально распорядиться имеющейся площадью и деньгами. При этом важно, чтобы газгольдер располагался не ниже уровня замерзания грунта.

В зависимости от формы эти резервуары можно разделить на два типа:

• Вертикальные;
• Горизонтальные.

Достоинством первых следует назвать небольшие габариты, однако при установке этих конструкций под землей приходится обеспечить им электрообогрев, поскольку тепла земли оказывается недостаточно для того, чтобы поддерживать для них оптимальный температурный режим. Все это приводит к увеличению денежных затрат, из-за чего эти конструкции не получили распространения. Гораздо чаще владельцы устанавливают горизонтальные газгольдеры.

Главным минусом этих резервуаров являются большие размеры, причем наибольшую протяженность они имеют в длину. Но если был выбран подземный вариант их установки, то этот недостаток легко устраняется.

В последние годы многие собственники загородных домиков и коттеджей все чаще устанавливают газгольдеры. Благодаря подобным резервуарам они получают возможность обеспечить стабильную подачу газа в свой дом.

Устройство и конструкция газгольдера

Обычно эта емкость выполнена в виде единой конструкции, основа которой представлена достаточно качественными и прочными стальными листами большой толщины. Обязательная процедура, которой подвергается готовый газгольдер — трехслойное окрашивание с использованием краски, содержащей эпоксидную смолу. Это позволяет сделать конструкцию более прочной и обеспечить защиту от разного рода повреждений. В завершение на поверхность конструкции наносится анодно-катодное защитное покрытие.

Практический опыт пользования этими резервуарами показывает, что они могут эксплуатироваться на протяжении порядка 30-40 лет. Причем при использовании не возникает никакого риска для жизни, так как перед продажей они в обязательном порядке подвергаются испытаниям, которые и подтверждают их пригодность к эксплуатации.

Как правильно установить газгольдер?

Оптимальной при подземном варианте установки газгольдера считается глубина от 60 см и больше от поверхности земли. Перед размещением резервуара на дно ямы укладывают бетонную плиту, выполняющую функции якоря и основания. После этого ёмкость крепят к плите, используя для этого специальные стальные тросы. После этого начинают прокладывать подземный газопровод к дому. Еще до монтажа газовых труб желательно разместить под ними сборник конденсата, что поможет решить проблему удаления пара в тех случаях, когда газ начнет слишком сильно испаряться. Когда проверочные работы будут завершены, поверх котлована насыпают слой песка.

Для газгольдера не существует ограничений по времени установки: эти работы могут проводиться как на этапе возведения дома, так и после введения его в эксплуатацию. Решая вопрос с типом конструкции и объемом резервуара, необходимо учитывать площадь дома, а также число людей, проживающих в нем. Если речь идет о доме, строительство которого уже завершено, то обязательно нужно учесть, в каком именно месте будет размещена установка и насколько она будет удалена от дома. В большинстве случаев этот резервуар устанавливают на расстоянии пяти метров от здания.

Принцип работы газгольдера в частном доме

Такая система, как газгольдер работает по следующему принципу. Основная ее задача сводится к накоплению сжиженного газа в условиях высокого давления. При наличии достаточного количества последний поступает по газопроводу к распределителям. Уже оттуда он направляется к дому и на котел и иные устройства, потребляющие газ. Иными словами, работа этого резервуара осуществляется по той же схеме, что и магистрального газового снабжения. Когда весь запас газа в емкости будет израсходован, туда снова заполняют «голубое топливо».

Достоинства и недостатки газгольдера

Несмотря на широкое распространение этих резервуаров, все же прежде, чем принимать решение о его установке, следует ознакомиться с его плюсами и минусами.

Достоинства

Среди достоинств, которыми обладают газгольдеры, главными можно назвать следующие:

• Оптимальная вместимость емкости для газа;
• Независимость работы;
• Отсутствие риска для жизни проживающих рядом людей;
• Минимальные расходы по эксплуатации и поддержанию работы;
• Использование чистого вида топлива исключает образование отходов;
• При активном использовании достаточно заправлять резервуар порядка 2-3 раз в год для обеспечения нормальной работы;
• Возможность настройки подачи газа в дом, включая к отдельным приборам, использующим его для работы.

Недостатки

В то же время газгольдер обладает и рядом недостатков:

• Приобретение, установка и заправка резервуара требуют серьезных расходов.
• Высокие затраты, связанные с обслуживанием установки.
• Необходимость в обустройстве подъезда автомобиля к резервуару для возможности заправки.
• В случае установки вертикального газгольдера увеличиваются расходы по обслуживанию ввиду необходимости использования электроэнергии.

Важно! Чтобы уменьшить риск возникновения аварий, а также обеспечить нормальную и безопасную работу резервуара, его установку следует поручить специалистам, обладающим большим практическим опытом. Особое внимание во время установки следует уделить обеспечению целостности резервуара, а также его соединений.

Альтернативные варианты

Несмотря на наличие у газгольдера множества достоинств, все же решить проблему снабжения частного дома топливом для обогрева можно и другими способами. И наибольшее распространение среди них получили дизельное топливо и пропан-бутан.

Дизельное топливо способно стать прекрасной заменой газгольдера. Однако прежде чем решиться на этот вариант, следует ознакомиться с его особенностями. В первую очередь внимания заслуживают недостатки, которых у него немало: в процессе эксплуатации топлива ощущается неприятный запах, приобретение топлива требует больших затрат, использование ДТ представляет угрозу для окружающей среды, риск возникновения пожара, высокая вероятность покупки некачественного топлива.

Вариант, при котором для обогрева используются баллоны пропан-бутана, привлекателен в первую очередь тем, что он не загрязняет окружающую среду. В то же время и у него имеются свои минусы, проявляющиеся в необходимости регулярной замены и заправке баллонов. Причем последняя процедура должна проводиться очень часто, что связано с небольшой вместимостью баллона — 35-42 литра. К тому же нужно учитывать и то, что при этом варианте возникают большие расходы, не говоря об увеличении нормы расхода топлива, к которому могут привести ошибки при настройке.

Таким образом, сегодня многие владельцы убедились в выгоде использования газгольдера. Плюсы от его применения очевидны, но чтобы ощутить их в полной мере, следует грамотно подойти к выбору этого резервуара. Причем лучше всего, если эта работа будет поручена квалифицированным специалистам. Это же касается и их установки. Тогда на протяжении многих лет эти устройства не доставят владельцу больших проблем. В то же время нужно помнить, что существуют альтернативные решения столь популярной конструкции. Поэтому перед принятием окончательного решения следует изучить все доступные варианты, ознакомиться с их особенностями, исходя из собственных потребностей и возможностей.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Принцип работы газгольдера

Кажется, что в такой дорогой и большой установке должны происходить очень сложные технологические процессы? Вовсе нет. Принцип работы газгольдера крайне прост, и эта простота дополнительно повышает надежность всей системы. Как же работает автономное газовое хранилище?

Образование газа

По конструкции газгольдер – это просто большая, но очень прочная емкость, снабженная комплексом арматуры. Внутрь установленного и подключенного к газовой системе резервуара закачивают сжиженную газовую смесь. Но газгольдер никогда не заполняют «под завязку». Закачанная жидкость испаряется в оставшуюся пустоту, и в емкости образуется газ (пропан-бутан).

Испарение происходит само собой, это обычный физический процесс. Дело в том, что и пропан, и бутан при положительной температуре и нормальном давлении находятся в газообразном состоянии. Чтобы перевести газы в жидкую форму, их сжимают под высоким давлением. А из-за того, что в резервуаре есть пустота, возникает разность давлений, и сжиженная смесь свободно испаряется.

Отсюда можно сделать три важных практических вывода:

1. Газгольдер нельзя заполнять более чем на 85 % от общего внутреннего объема. Иначе газовой смеси просто некуда будет испаряться, и дом останется без газа. К тому же, чрезмерное наполнение емкости может привести к ее разрывам и повреждениям арматуры.
2. Если резервуар промерзает (например, при наземной установке), возникают перебои с газоснабжением. Это связано со свойствами бутана – он конденсируется уже при -0,5 °С. Чтобы испарение не прекращалось в любых погодных условиях, наземные емкости оснащают дополнительным подогревом (монтируют специальные испарители).
3. При небольшой площади испарения (например, в вертикальных установках) газа образуется сравнительно немного. Его количества не хватает для приборов с большим газопотреблением. Поэтому для усиления испарения вертикальные газгольдеры также оборудуют испарителями.

Горизонтальные подземные установки дополнительного подогрева не требуют.

Подача газа в газовую систему дома

Итак, в резервуаре постоянно есть определенное количество газообразной пропан-бутановой топливной смеси. В норме ее давление гораздо выше, чем необходимо для работы газовых приборов (плиты, котла, генератора и т.д.). Чтобы уменьшить напор и исключить повреждения оборудования, газ из газгольдера подается в трубопровод через редуктор. Это устройство снижает давление топлива до нормального.

Далее газ по наружному трубопроводу направляется к дому. Здесь он используется точно так же, как и природный газ из централизованной газовой магистрали.

Контроль и обслуживание газгольдера

Все процессы в резервуаре происходят автоматически. К примеру, если в газгольдере чрезмерно возрастет давление газа, то его излишки будут сброшены через предохранительный клапан. Но иногда возникают обстоятельства, требующие вмешательства человека:

• Нужно перекрыть подачу газа к дому? Для этого в газгольдере предусмотрен специальный «ручной» клапан.
• Когда резервуар опустошается примерно на 3/4, его необходимо заправить новой порцией сжиженного газа. За уровнем смеси в газгольдере нужно следить. Как правило, для этого монтируют специальную систему оповещения, которая сама сообщает хозяину о необходимости скорой заправки. Частота заправок зависит от размеров резервуара и количества потребляемого газа (обычно газгольдер заправляют 1–2 раза в год).
• Для эффективной и безопасной работы емкости следует обеспечить ей регулярное профессиональное техобслуживание (раз в год), техническое освидетельствование (раз в 4 года) и своевременный ремонт в случае поломок арматуры.

По всем вопросам, касающимся работы газгольдеров, их установки, заправки и обслуживания обращайтесь в ГазСевер. Звоните нам (+7 (812) 903-57-72) или пишите через этот сайт. Мы с радостью поможем Вам газифицировать дом, дачу или другой объект.

gazsever.com

Что такое газгольдер

В России системы независимого автономного газоснабжения завоевывают все большую популярность. Несмотря на определенное превышение стоимости газа, применяемого в этих системах (СУГ, смесь в определенных пропорциях пропана и бутана), над природным (метан), все больше владельцев загородных домов, коттеджей, особенно на территориях, расположенных в удалении от магистральных систем газоснабжения, рассматривают именно этот вариант организации отопления, горячего водоснабжения и даже выработки электроэнергии для своего домовладения. И это не удивительно, ведь, во-первых, СУГ обладает большей по сравнению с метаном калорийностью (в 2,5-3 раза), во-вторых, дом приобретает действительно завидную автономность от любых внешних источников.

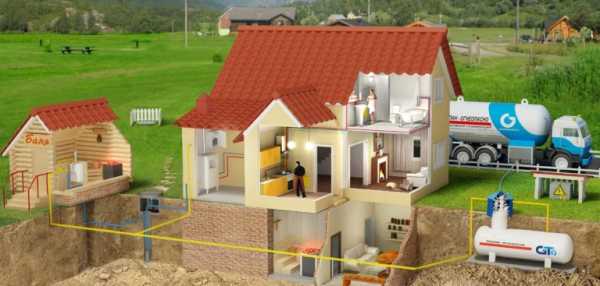

Краткое описание устройства систем автономного газоснабжения

Сама система в своем составе имеет резервуар, в котором хранится СУГ, газопровод высокого давления, специальный испаритель, доводящий давление газа до нормального атмосферного, и газопровод низкого давления (газ по нему уже поступает ко всем потребляющим приборам). Это может быть и электрогенератор, и газовый котел для обеспечения выработки тепловой энергии, горячей воды, и обычные печи, камины и т.д.
Главной же часть системы автономного газоснабжения — газгольдер. Это уже упоминавшийся резервуар, емкость для хранения СУГ (сжиженного газа).

Какие бывают газгольдеры.

В общем, под этим термином подразумевается не только составляющая системы автономного газоснабжения, а любое хранилище для газообразных веществ.
Газгольдеры бывают постоянного или переменного объема. Последние выполняются из железобетона, стали, но ныне практически не используются, газ в них хранится при давлении, почти равном атмосферному, и объем такого газгольдера изменяется в зависимости от количества хранимого в нем газа. Такие газгольдеры подразделялись в зависимости от конструкции на мокрые (с бассейном с водой внутри и колоколом, который поднимается при увеличении объема хранимого газа) и сухие (поршневого типа). В старой Европе их немало, но многие из таких газгольдеров уже нашли совершенно иное применение. Например, внутри таких строений размещают развлекательные или торговые центры, а некоторые даже получили «почетное» звание памятников архитектуры. Сейчас применение газгольдеров переменного объема крайне ограничено. Используют их в основном для доведения давления газа до требуемых значений, а не для хранения. И, в общем-то, их вытеснили как раз газгольдеры постоянного объема, которые, собственно, и применяются в упоминаемых системах автономного газоснабжения и в иных целях.
Они выполняются в виде цилиндрических или сферических емкостей, которые способны выдерживать весьма высокое давление, 1,8 МПа (это примерно 18 атмосфер). Производят газгольдеры постоянного объема из стали с антикоррозийным покрытием, и выпуск, а, значит, и применение их, конечно, стало возможным с развитием технологий металлообработки. Ныне газгольдеры постоянного объема производители предлагают практически любых объемов, разнообразных конструкций, подходящих для промышленного применения или бытовых нужд. Устанавливаются газгольдеры под землей, или на поверхности. Охватить все разнообразие выпускаемых ныне газгольдеров, конечно, можно, но все-таки нас интересуют газгольдеры, которые используются в системах газоснабжения для частных домов, загородных коттеджей. Поэтому более подробно остановимся именно на них.

Газгольдеры для систем автономного газоснабжения

Газгольдеры для систем автономного газоснабжения выпускаются вертикальные и горизонтальные (по способу установки). При этом отечественная промышленность предлагает надежные варианты газгольдеров только в горизонтальном исполнении. Но если вам нужен именно вертикальный газгольдер, то со 100-процентной вероятностью он будет зарубежного производства. Установить и тот, и иной вариант газгольдера можно хоть на поверхности земли, хоть под землей. Для России надземное размещение газгольдера является не слишком распространенным вариантом, что связано с тем, что хранящийся в газгольдере сжиженный газ при низких температурах может замерзать, т.е. использовать газгольдер можно только со специальным испарителем. Во-вторых, кроме защиты от прямых солнечных лучей летом, такое размещение подразумевает обязательную «солидную» теплоизоляцию агрегата. Да, и на участке смотрится он все-таки как нечто чужеродное.
Поэтому самым распространенным вариантом размещения газгольдера является именно подземный вариант. Существует набор требований по расположению газгольдера, что связано с требованиями безопасности. Перечислять их, пожалуй, не требуется, поскольку монтаж всей системы следует проводить с привлечением сертифицированных организаций, специалисты которых и определят оптимальное место расположения газгольдера. Собственно, газгольдер в любом варианте исполнения при подземном размещении устанавливается в специально подготовленный котлован ниже так называемой «точки промерзания грунта». На поверхности же участка после установки и засыпки останется только люк, через который будет осуществляться заправка газгольдера газом.

Некоторые «тонкости» эксплуатации систем автономного газоснабжения.

В принципе, тонкостей эксплуатации немного, и все их вы узнаете при общении со специалистами организации, занимающейся установкой и монтажом таких систем. Но решающее значение в удобстве использования имеет выбранный вами объем газгольдера. Конечно, специалисты предложат вам несколько вариантов объемов на выбор. Подбор газгольдера зависит от планируемого вами потребления, площади строения, дома, а также выбранной частоты заправки. Кстати, заправка газгольдера – это просто доставка сжиженного газа на специально оборудованной машине-газовозе непосредственно на ваш участок, и слив его в ваш газгольдер. Понятно, что чем больший объем он имеет, тем стоит этот резервуар при прочих равных условиях дороже. Однако порой небольшой объем может принести немало головной боли. Это и частые заправки, и невыгодные цены. Поэтому, взвесьте все обстоятельства и оцените как стоимость разовой заправки, так и то, что наиболее «экономным» в смысле стоимости является приобретение газа в конце весны-начале лета, когда потребность в газе достаточно низкая.
А, в общем, система автономного газоснабжения дома – это удобно и комфортно. Все зависит только от вас, и никакие сторонние обстоятельства не будут оказывать влияние на комфорт вашего проживания в смысле обеспечения дома отоплением, горячее водой и даже электричеством.

www.sibgazservice.ru
