Что такое бойлер косвенного нагрева и для чего он нужен? — Все о печи в доме

Что такое бойлер косвенного нагрева и зачем он нужен? Этот вопрос часто задают владельцы частных домов. Многие справедливо полагают, что если у них уже есть установленная система отопления, которая позволяет снабжать дом не только отоплением, но еще и горячей водой для хозяйственных нужд, то зачем тратиться и устанавливать бойлер косвенного нагрева? На первый взгляд устройство бойлера и вправду выглядит как излишняя трата средств. Но это не так.

Бойлер косвенного нагрева имеет очень низкий коэффициент теплопотерь.

Бойлер косвенного нагрева представляет собой водонагреватель, который позволяет обеспечить бесперебойной подачей горячей воды всех домочадцев одновременно.

Схема подключения водонагревателя на солнечной энергии.

К тому же его конструкция не предполагает наличие собственного теплоисточника. В качестве теплового носителя для бойлера косвенного отопления используются внешние источники тепла. Ими могут быть отопительный котел, центральное отопление и т.д.

Итак, для чего же нужен бойлер косвенного нагрева воды? Возьмем в качестве примера ситуацию, когда хозяйка дома решила помыть посуду, а хозяин дома тем временем решил принять душ. В этом случае оба столкнутся или с нехваткой горячей воды, или с резким снижением температуры воды, что тоже малоприятно. Устройство данного водонагревателя позволит избежать таких ситуаций, поскольку он сможет компенсировать возникшую нехватку горячей воды.

Как устроен бойлер косвенного нагрева

Внешне бойлер косвенного нагрева выглядит как большой бак, имеющий цилиндрическую форму. А сама конструкция бойлера состоит из следующих частей:

• корпус бойлера;
• утеплитель;
• бак, выполненный из нержавеющей стали;
• термометр;
• теплообменник;
• магниевый анод.

Схема системы отопления с прямым контуром.

Благодаря наличию слоя утеплителя между баком и корпусом самого бойлера коэффициент теплопотерь составляет 3-4ºС в сутки. Термометр позволяет контролировать заданную температуру воды в баке. Теплообменник представляет собой спиралевидную стальную или латунную трубку, которая располагается внутри самого бойлера. Очень часто эта трубка имеет сложную форму и располагается ближе к нижней части бойлера. Производители утверждают, что именно благодаря этому факту можно добиться равномерного нагрева воды во всей емкости. Магниевый анод призван защищать бак от гальванической коррозии. Практически все электрохимические реакции будут воздействовать на магниевый анод, не тронув при этом другие детали водонагревателя. Со временем эту часть водонагревателя придется заменить, так как она подвергается постоянному износу.

Практически все новые модели современных бойлеров имеют альтернативный источник тепла. Такие устройства называют еще комбинированными. В летний период, когда отопительный сезон закончился, бойлеры используют для подогрева воды либо электричество, либо газ. На рынке также существуют такие модели, которые способны нагревать воду за счет солнечного света.

Вернуться к оглавлению

Принцип работы устройства

Схема устройства косвенного водонагревателя.

Бойлер косвенного нагрева устроен несложно, да и принцип его работы будет понятен любому. Внутри большого бака проходит полая внутри спиралеобразная трубка, чаще всего ее называют змеевик. В трубке непрерывно циркулирует теплоноситель. Постоянную циркуляцию обеспечивает специально установленный для этих целей насос, который, в свою очередь, снабжен автоматической системой управления. Как только температура воды достигает заданного параметра, насос отключается. Так как источником теплоносителя выступает работающая система отопления, то в момент нагревания воды в бойлере возможно незначительное снижение температуры у отопительных элементов. Однако нагрев воды в баке происходит достаточно быстро, поэтому заметить снижение температуры на короткое время можно только при помощи градусника.

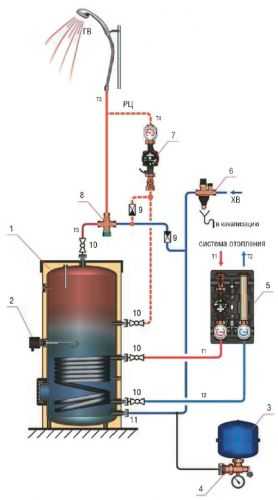

Схема подключения бойлера косвенного нагрева.

После того как вода в баке станет нужной температуры, она долго еще будет оставаться таковой. Существенно снизить потери тепла в баке помогают современные изоляционные материалы. В качестве теплоизоляции для бойлеров отлично подойдет пенополистирол или полиуретановая пена.

Каждый бойлер имеет два патрубка для ввода и вывода, и они выполняют разные задачи. Патрубок ввода соединяется с отопительным котлом, где через него в змеевик поступает теплоноситель, тем самым, нагревая воду в баке. А патрубок вывода подает уже нагретую воду непосредственно к месту ее подачи.

Перед тем как вы решитесь на покупку бойлера, обязательно уточните мощность вашей отопительной системы. Ведь если вы приобретете бойлер с большим объемом, есть вероятность того, что стоящая у вас дома отопительная система попросту не справится с поставленной задачей. Либо нагрев будет происходить очень медленно, и в этот период температура отопительных приборов резко снизится, что крайне отрицательно отразится на комфорте проживающих в доме людей. Еще вам нужно будет заранее выбрать, какой именно тип бойлера вы хотите приобрести: напольный или настенный. Если у вас настенная водонагревательная система, то и бойлер лучше всего приобретать настенный. И наоборот. Специалисты советуют приобретать отопительную систему и бойлер косвенного нагрева у одного производителя. В этом случае монтаж и установка пройдут легко и быстро. А результаты их работы будут эффективны и продуктивны.

Вернуться к оглавлению

Достоинства и недостатки системы

Принцип подключения бойлера косвенного нагрева.

Главными и основными преимуществами бойлеров косвенного отопления в отличие от нагревателей проточного типа считаются:

1. Способность нагревать воду в больших количествах.
2. Компенсация возникающего дефицита горячей воды в период пиковой нагрузки. Например, когда хозяйка решила помыть посуду, а хозяин принять душ. Благодаря бойлеру сразу несколько человек в доме смогут использовать горячую воду, не причиняя дискомфорта другим пользователям.
3. Себестоимость воды, нагретой бойлером косвенного нагрева, крайне низкая. Ведь для ее производства не было потрачено дополнительной энергии. Косвенный источник тепла полностью удовлетворил потребность в нагревании воды. В зимний период времени использование бойлера становится крайне актуально благодаря высокой экономии потраченной энергии на нагрев и отопление.
4. По сравнению с водонагревателем проточного типа использование бойлера косвенного нагрева дает возможность осуществлять подачу горячей воды сразу по нескольким направлениям.
5. Возможность использовать альтернативные источники тепла (газ, электричество, солнечный свет и т.д.).

Схема подключения бойлера с циркуляционным насосом.

К недостаткам бойлеров косвенного нагрева можно отнести следующее:

1. Высокая стоимость оборудования. Учитывая тот факт, что для установки бойлера косвенного нагрева необходимо предварительно установить котел отопления, монтаж первого ложится тяжелым финансовым бременем на хозяев частного дома.
2. Для того чтобы нагреть воду в емкости массой 100 л, уйдет несколько часов. На этот период времени температура отопления во всех жилых помещениях будет снижена.
3. Вся конструкция занимает довольно много места. Обычно котел отопления и бойлер косвенного нагрева устанавливают в непосредственной близости друг к другу. А так как габариты оборудования немаленькие, то порой для них отводится целое небольшое помещение в хозяйственной зоне.

Вернуться к оглавлению

Как правильно выбрать бойлер?

Основной критерий, которым вы должны руководствоваться при выборе бойлера, — это его емкость. Для того чтобы понять, какой должна быть оптимальная масса вашего водонагревателя, вы можете воспользоваться среднестатистическими показателями, а затем умножить их на количество проживающих в доме человек и получившуюся цифру округлить в большую сторону.

Схема подключения бойлера косвенного нагрева к отоплению.

Итак, статистика гласит, что в сутки человек тратит горячей воды на:

• умывание — 6-16 л;
• мытье посуды — 20-25 л;
• душ — 60-85 л;
• принятие ванны — 160-180 л.

К примеру, для того чтобы нагреть воду до нужной температуры в бойлере косвенного нагрева емкостью 20 л, понадобится около 40 минут, а у 200-литрового бойлера на это уйдет около 6 часов.

После того как вы определились с необходимым объемом бойлера, обязательно уточните, из какого материала выполнен змеевик. У недорогих бойлеров змеевик выполнен из стали и приварен к баку. А в моделях более высокой ценовой категории змеевик съемный и выполнен из латуни. Конечно, съемный змеевик более практичен, так как со временем вы легко сможете его снять и прочистить от накопившейся в нем накипи.

Также недорогие модели имеют в качестве защитного покрытия слой стеклокерамики или эмали. Однако такое покрытие не совсем надежно, потому что внутри бака будут происходить постоянные перепады температур, что со временем приведет к микротрещинам и уже не спасет от коррозии металла. Поэтому, покупая бойлер, выбирайте бак, который сделан из нержавеющей стали, такой бойлер обойдется вам дороже, но и прослужит гораздо дольше.

Следующее, на что вам нужно будет обратить внимание, — это материал утеплителя. В некоторых моделях в качестве утеплителя используют поролон, этот материал крайне ненадежен и непрактичен. Лучше всего для этих целей подходит полиуретан. Именно с таким утеплителем потери тепла из бака практически исключены, а значит, не тратится лишняя энергия на то, чтобы вновь подогреть воду.

1popechi.ru

Что такое бойлер косвенного нагрева и для чего он нужен — принцип работы БКН

Содержимое:

1. Косвенный нагрев — что это, принцип нагрева
2. Для чего нужен бойлер, где и как используется
3. Устройство водонагревателя косвенного нагрева
   1. Виды бойлеров
   2. Бак и внешнее устройство БКН
   3. Как нагревается вода в БКН
   4. Как регулируется температура в бойлере
   5. Системы защиты БКН
4. Преимущества и недостатки бака косвенного нагрева

Если внимательно изучить принцип работы бойлера косвенного нагрева, а также рассмотреть существующие преимущества и недостатки, можно увидеть все достоинства и слабые стороны применения ёмкостного накопителя для ГВС.

Косвенный нагрев — что это, принцип нагрева

• Первый, отличающийся высоким КПД и отдачей прямой принцип нагрева. Этот способ используется в отопительных котлах для нагрева теплоносителя. Змеевик с циркулирующей жидкостью находится непосредственно над горелкой или топочной камерой. Подобным образом нагревают воду электрические бойлеры, твердотопливные и газовые котлы, проточные газовые водонагреватели.

• Косвенный способ нагрева заключается в использовании энергии от уже разогретого теплоносителя системы отопления, для нужд ГВС. Происходит вторичная теплоотдача.
  Принципиальная схема работы подразумевает следующую цепочку передачи энергии: источник тепла > теплоноситель > горячее водоснабжение. Именно такой принцип работы отличает бойлер косвенного нагрева (БКН). Водонагреватель подключается к системе отопления и обеспечивает нужды ГВС используя энергию теплоносителя.


Для чего нужен бойлер, где и как используется

Бойлер косвенного нагрева нужен для обеспечения горячего водоснабжения от системы отопления в которой изначально не был заложен подогрев воды. БКН эффективен в следующих случаях:

• одноконтурный котел;

• тепловой насос;

• для гелиосистем — солнечных коллекторов.


Устройство водонагревателя косвенного нагрева

• Утепленный кожух — необходим для сохранения тепла нагретой воды. От качества теплоизоляции во многом зависит КПД водонагревателя и его экономичность.

• Внутренний бак — изготавливается из нержавеющей и черной стали, покрытой эмалью или стеклополимером.

• Нагревательный элемент — устройство и принцип работы бойлера косвенного нагрева может несколько отличаться в зависимости от того, какое решение используется для передачи тепловой энергии. В конструкции БКН может применяться один или несколько змеевиков, конструкция бак в баке. Выпускаются комбинированные модели с ТЭНом, работающие летом от электричества.


1. Горячий теплоноситель поступает в БКН, увеличивает температуру поверхности змеевика или другого нагревательного элемента, контактирующего с водой для ГВС.

2. Происходит передача тепла.

3. Горячая вода подается потребителю.

4. Остатки невостребованной жидкости аккумулируются в баке, имеющем теплоизолирующий слой, предотвращающий теплопотери. Время от времени вода заново подогревается. Поддерживается одинаковая температура.


• типу установки;

• баку и внешнему устройству;

• особенностям нагревательного элемента;

• системой регуляции температуры теплоносителя;

• наличием защиты от перегрева и накипи.


Виды бойлеров

• По типу установки — существуют напольные и навесные бойлеры:

  1. Напольные не ограничены объемом нагреваемой воды, но занимают полезную площадь. Напольные водонагреватели косвенного нагрева выпускаются с вместительностью до 1000 л., чего достаточно для промышленного применения.

  2. БКН навесного типа монтируются на стену. Обычно ограничены вместимостью 160 л. Устанавливаются исключительно на стены из плотных строительных материалов. Не подходят для монтажа на пенобетон и газобетон. Настенные вертикальные емкости удобны в эксплуатации, не занимают большого количества полезной площади. Навесной бойлер подойдет для нужд семьи из 4-5 человек.



• По особенностям конструкции — присутствуют вертикальные и горизонтальные бойлеры косвенного нагрева. Первые предназначены для напольной и настенной установки. Внешним видом такие водонагреватели напоминают классический бойлер.
  Модели с горизонтальным расположением в основном устанавливаются на пол и отличаются большой вместительностью. Под установку бака требуется отдельное помещение.


При выборе подходящего БКН учитывают особенности и технические условия помещения, используемого под нужды котельной. Большое значение придается объему воды, необходимой для удовлетворения потребностей В ГВС. Практика показывает, что для небольшой семьи удобно использовать навесной бойлер на 100-160 л. Чтобы удовлетворить промышленные запросы ставят напольный горизонтальный бак, с емкостью до 1000 л.

Бак и внешнее устройство БКН

• Корпус — изготавливается из металла с нанесением порошковой краски. В БКН премиум класса оформление может быть выполнено под отшлифованный металл или изготовлен из нержавеющей стали.

• Теплоизоляция — от этого слоя зависит сохранение температуры нагретой воды. Оптимальным считается применение пенополиуретана с толщиной не менее 100 мм. Параметры сведут к минимуму теплопотери и обеспечат высокий КПД водонагревателя.

• Внутренний бак — основу всегда составляет металл. Черная конструкционная сталь под воздействием постоянно меняющейся температуры быстро ржавеет. Чтобы не допустить коррозии поверхность бака покрывают эмалью или стеклокерамикой, полностью из нержавеющей стали. У каждого решения свои преимущества:

  1. Эмалированное покрытие — наиболее популярный вид бака. Изначально в устройстве баков использовалось такое же напыление, как и у ванн. Эмаль от постоянного перепада температур растрескивалась и быстро выходила из строя.
     Со временем в эмаль стали добавлять порошок титана, что существенно улучшило эксплуатационные характеристики. В современных БКН, часто используется производное эмалированному покрытию: стеклокерамика.

  2. Конструкция с баком из нержавейки — несмотря на длительную эксплуатацию и срок службы БКН не пользуется популярностью. Баки из нержавейки выпускает всего несколько европейских производителей. Стоимость на бойлеры из нержавейки высокая.
     Если сравнивать БКН с баком из стеклокерамики, то срок службы последних ненамного меньше, чем у емкостей из стали. Кроме бака, из нержавейки делается змеевик и корпус. Слабые места конструкции: сварочные швы, лопающиеся от постоянного перепада температур.




Не каждый тип нержавеющей стали подходит для бытовых потребностей. Технический металл — сильный токсин, вызывающий аллергию и отравления. Перед покупкой бойлера из нержавейки следует убедиться в качестве материалов и соответствию БКН санитарным стандартам.

Как нагревается вода в БКН

• С одним теплообменником — классический вид бойлера косвенного нагрева. Змеевик расположен внизу бака, рядом с впускными патрубками для ХВС. Вода поступает в емкость и постепенно нагреваясь поднимается вверх.
  Главный критерий выбора: площадь теплообменника (или длина змеевика, умноженная на диаметр). Параметр влияет на скорость нагрева воды и мощность накопителя. БКН с одним теплообменником работают только в зимнее время года (если система отопления отключается в тёплое время года), оптимально подходят для подключения к одноконтурным котлам, независимо от типа топлива.

• С двумя теплообменниками — серия БКН предназначенная для одновременного подключения к двум источникам тепла. Основной объем энергии все также получают от котла. Вода поступает в емкость, где происходит первичный нагрев. Вверху бака установлен дополнительный змеевик, подключенный к солнечным коллекторам или любому другому источнику тепла. Устройство отличается более высокой производительностью и экономичностью.

• Бак в баке — в этом случае вместо змеевика вода из системы отопления поступает в емкость, расположенную внутри бойлера. Конструкция оптимально подходит для быстрого и равномерного смешивания воды. БКН бак в баке имеют хорошую производительность и теплоотдачу, а также длительный срок службы.

• Комбинированный БКН — в устройстве присутствует 1 или 2 теплообменника и дополнительный ТЭН. Трубчатый нагревательный элемент используется в летнее время года, после отключения системы отопления.
  Если бойлер подключен к солнечным коллекторам принцип работы в летнее время несколько отличается. Солнечная энергия все также остается основным источником тепла. ТЭН включается только при необходимости, в автоматическом режиме, если тепла недостаточно, чтобы нагреть ГВС до нужной температуры.

  Читайте также: Бойлер косвенного нагрева с электрическим ТЭНом




Как регулируется температура в бойлере

• С помощью погружного термостата или датчика температуры — устанавливается в БКН с объемом свыше 200 л. Ставится на разрыв с насосом, отвечающим за циркуляцию жидкости в БКН. С помощью изменения скорости движения контролируется температура нагрева горячей воды. Погружной термостат присутствует только в бойлерах с производительностью от 200 л и выше.

• Регулирование температуры при помощи обвязки — в бытовых моделях управлять нагревом ГВС можно с помощью трёхходового крана. Принцип работы модуля связан с реагированием на изменение температуры через открытие или закрытие подпитки теплоносителя. После достижения верхних установленных границ нагрева, трёхходовой кран ограничивает подачу, что приводит к падению температуры ГВС.
  Практика показывает, что при подключении БКН лучше установить трехходовой клапан с сервоприводом. Термостатический смеситель выполняет автоматическую подкачку воды в бойлер и обеспечивает точный и равномерный контроль нагрева.

• Система рециркуляции — после закрытия крана водоснабжения нагретая вода остается в трубах и постепенно остывает. При вторичном открытии крана приходится долго ждать пока не сойдет остывшая вода. По самым скромным подсчетам при условии активного использования, расход всего по одной точке водоразбора удаленной от БКН, составит не менее 70 л.
  Суть системы рециркуляции в том, что после закрытия крана через патрубок забора горячей воды жидкость поступает обратно в бойлер где подогревается до необходимой температуры. При этом сравнительно небольшие затраты на обвязку полностью оправдываются комфортом эксплуатации. Из крана сразу идёт горячая вода.


Оптимальная температура воды в бойлере должна быть на уровне 65-70°. Параметры достаточные, чтобы предотвратить ожоги и термический удар при открытии крана водоснабжения.

Системы защиты БКН

Обязательные системы защиты БКН:

• Устройство группы безопасности — в систему врезают расширительный мембранный бак. Одновременно устанавливается манометр, сбросовый и воздушный клапан. Группа безопасности обязательна при подключении к твердотопливному отопительному котлу.

• Автоматическое защитное устройство и заземление — необходимы при установке комбинированного БКН, подключаемого к электросети. Бойлер подсоединяют напрямую через автомат к счетчику.

  Читайте также: Как подключить бойлер косвенного нагрева к одноконтурному котлу



• Защита от накипи — входит в базовую комплектацию БКН, предлагаемых европейскими производителями. Магниевый анод в бойлере косвенного нагрева устанавливается в основном в бюджетные версии водонагревателей. Рекомендуется проверять анод каждый год, при выполнении обслуживания.
  Стержни с титановым анодом практически вечные. Главное преимущество — автоматическое изменение интенсивности защиты с учетом повреждений эмали. Магниевый и титановый аноды нужны для предотвращения и остановки коррозии металла бака.

• Ревизионный люк — необходим для планового ежегодного осмотра, технического обслуживания водонагревателя и чистки.


Производители в инструкции по эксплуатации подробно описывают необходимые условия для нормальной работы БКН. Использование группы безопасности и расширительного бака значительно продлевает срок службы бойлера.

Преимущества и недостатки бака косвенного нагрева

Преимущества БКН — их несколько:

• Возможность использования нескольких источников тепла. БКН можно одновременно подключить к электросети, солнечным коллекторам, геотермальному насосу, газовому одноконтурному или твердотопливному котлу.

• Достаточное количество горячей воды подаваемой пользователю. В ассортименте присутствуют компактные бойлеры на 80-100 л., также есть промышленные накопители с вместимостью до 1000 л.

• Экономия — первоначальные вложения окупаются за счет небольших затрат на нагрев воды. Бойлер косвенного нагрева в эксплуатации обходится дешевле чем проточный водонагреватель.


avtonomnoeteplo.ru

Водонагреватель косвенного нагрева.Устройство и работа.Как выбрать

Чтобы создать комфортные условия для нашей жизни, необходимо постоянное снабжение горячей водой. Она необходима нам для стирки, мытья посуды и других хозяйственных нужд. В условиях города горячее водоснабжение предусмотрено практически во всех домах, а в сельской местности проведено в основном, только отопление.

Вариант установки электрических водонагревателей не всех устраивает из-за дорогой электроэнергии, газовые котлы или колонки обладают большими размерами и не могут обеспечивать постоянную температуру. Поэтому в таких условиях лучшим вариантом является водонагреватель косвенного нагрева, который будет нагревать воду за счет тепла, поступающего от системы отопления.

Этот бойлер обычно покупают совместно с одноконтурным котлом, что позволяет обеспечить дом большим количеством горячей воды без перебоев и стабильной температуры, так как нагреваемая вода не будет являться проточной. Любая система, в которой нагревается проточная вода, обладает недостатками, состоящими в том, что температура воды непостоянная и уменьшается по мере ее использования, а нагретой воды хватает только максимум на две точки разбора. Если в доме кто-то решил помыться, то остальные жильцы в это время не должны пользоваться горячей водой, чтобы дать возможность помыться другому члену семьи, не испытывая дискомфорта от внезапно закончившейся горячей воды.

При применении бойлера косвенного нагревания горячая вода будет поступать всегда одной температуры, ее объем ограничен только емкостью самого бойлера.

Устройство и принцип действия

Снаружи водонагреватель косвенного нагрева похож на металлическую емкость для воды в виде бочки, и может иметь объем от нескольких десятков до сотен литров, в зависимости от модели. Существуют водонагреватели горизонтального и вертикального типа. Они могут крепиться на стене, если площадь помещения небольшая, либо на полу.

Корпус бойлера может изготавливаться из стали, покрытой эмалью, нержавеющей стали или пластика. Два последних материала способны гарантировать длительный срок эксплуатации, так как не подвергаются коррозии.

Теплообменник-змеевик изготавливается из латуни или стали, располагается внутри емкости водонагревателя, чаще всего выполняется сложной формы, что дает возможность теплоносителю, циркулирующему по нему, более эффективно нагревать воду. В нижней части бойлера вода холоднее, поэтому витки змеевика располагают ближе к низу, однако в других исполнениях витки располагают равномерно по объему емкости, мнения производителей в этом вопросе неоднозначны.

Существуют конструкции водонагревателей с несколькими теплообменниками, в которых циркулируют теплоносители от разных источников тепла: системы отопления, природного теплового насоса, либо солнечного коллектора.

Кроме водонагревателей со змеевиками, существуют конструкции, состоящие из двух емкостей, которые находятся одна в другой. Между стенками внутренней и наружной емкости циркулирует теплоноситель. Внутренняя емкость изготавливается из нержавеющей стали.

Во внутренней емкости нагревателя устанавливают магниевый анод, который служит для защиты емкости от коррозии. Электрический потенциал анода из магния меньше, по сравнению с материалами емкостей водонагревателя, поэтому коррозия будет разрушать и воздействовать только на магниевый анод, требующий периодической замены. Многие современные модели таких водонагревателей оснащаются ТЭНом, который включается в летнее время, когда отопление не работает.

Водонагреватель косвенного нагрева имеет простой принцип работы. Холодная вода поступает через вход в емкость нагревателя, и заполняет его. По змеевику, либо между стенками двух емкостей циркулирует горячий теплоноситель, получающий тепло от котла отопления, и нагревающий воду в водонагревателе. Нагретая таким образом вода поступает к потребителям по выходному патрубку.

Чтобы уменьшить потери тепла в атмосферу и защитить людей от возможных повреждений емкости, с внешней стороны емкость защищена теплоизоляционным материалом (минеральной ватой, полиуретановой пеной и т.д.).

Если расход воды небольшой, то установка такого бойлера с одноконтурным котлом не оправдывает себя по финансовым вложениям. Дешевле получается установка двухконтурного котла, в комплект которого уже входит водонагреватель косвенного нагрева. Нет выгоды применения косвенного нагрева и при получении тепла от электрического котла с дизель-генератором.

Достоинства

• Не создает нагрузки на электрическую сеть в период отопительного сезона, так как для его работы не требуется электричество для нагревания воды.
• Высокая производительность, может нагревать воду в значительных объемах, если теплообменник имеет достаточный диаметр, а одноконтурный котел обладает достаточной мощностью.
• Компенсирует нехватку горячей воды, проведенной централизованно, во время большого ее расхода. Например, в доме хозяин решил помыться в ванной, и одновременно хозяйка моет посуду. Сразу несколько человек могут пользоваться водой, не создавая друг другу неудобств.
• Стоимость нагретой таким бойлером воды небольшая. Для ее нагревания не требуется вспомогательной энергии, так как при этом использовался косвенный источник энергии в виде тепла отопления. Зимой применение такого водонагревателя приобретает большую актуальность, из-за высокой экономичности метода.
• В отличие от проточного водонагревателя, косвенный нагрев позволяет подавать нагретую воду сразу на несколько потребителей.
• Возможность применять для нагревания воды альтернативные источники энергии – солнечный свет, электричество, газ и т.д.
• Теплоноситель не контактирует с нагреваемой водой, а поверхность змеевика в нагревателе соприкасается только с подготовленной чистой водой, не содержащей агрессивных солей.
• Обеспечение горячей водой без предварительного слива, что достигается с помощью рециркуляции, которую невозможно обеспечить в других конструкциях водонагревателей.

Недостатки

• Повышенная стоимость комплекта оборудования. Чтобы установить водонагреватель косвенного нагрева, потребуется заблаговременно монтировать котел отопления (одноконтурный), который обойдется для хозяев немалыми вложениями.
• Длительный период нагревания. Например, для нагрева воды объемом 100 литров потребуется ждать несколько часов, если мощность котла небольшая. В течение этого периода в жилых помещениях будет снижена температура отопления, что значительно снижает комфорт жильцов.
• Весь комплект оборудования при установке займет много места. Чаще всего оборудование косвенного нагрева и котел отопления устанавливают рядом друг с другом. Учитывая их большие размеры, приходится отдавать для монтажа отдельное помещение, которое можно было использовать для других хозяйственных нужд.

Как выбрать водонагреватель косвенного нагрева

Основным фактором выбора бойлера с использованием косвенного нагревания воды является емкость. Чтобы определиться с этим параметром, рекомендуется воспользоваться официальной статистикой по потреблению горячей воды для разных нужд. Затем эту величину следует умножить на число людей, проживающих в квартире или доме, и округлить полученный результат.

По статистике один человек в сутки тратит следующее количество горячей воды:

• Утреннее умывание – от 5 до 15 литров.
• Мытье посуды – от 20 до 30 литров.
• Пользование душевой кабиной – от 60 до 90 литров.
• Мытье в ванной – от 150 до 180 литров.

Например, для нагревания воды до необходимой температуры в водонагревателе емкостью 20 литров необходимо ждать 40 минут, если емкость 100 литров, то вода будет нагреваться около трех часов.

После этого необходимо выбрать материал змеевика теплообменника. Недорогие модели нагревателей оснащаются стальными змеевиками, которые привариваются к баку. В более дорогостоящих моделях теплообменник выполняется съемной конструкции, а материалом является латунь. Съемная конструкция более практична в использовании, его можно легко снять и очистить от накипи.

Бюджетный водонагреватель косвенного нагрева изготавливают с эмалированным или стеклокерамическим покрытием, которое обладает низкой надежностью, так как в баке постоянно происходят перепады температуры, что быстро приводит к трещинам и последующего процесса коррозии. Поэтому, при приобретении водонагревателя оптимальным вариантом будет бак, изготовленный из нержавеющей стали. Он будет стоить дороже, однако служить будет более длительное время.

Следующим важным фактором при выборе является материал теплоизолирующего слоя. Некоторые марки водонагревателей оборудуются поролоновым теплоизолятором, который считается очень непрактичным и ненадежным. Оптимальным вариантом для теплоизоляции в этом случае будет полиуретан. Этот утеплитель хорошо удерживает тепло в баке, следовательно, не будет расходоваться дополнительная энергия на подогрев воды.

Водонагреватель косвенного нагрева должен быть оборудован катодной защитой, которая отводит на себя гальваническую коррозию.

Имеется два метода защиты от этого негативного фактора:

1. Заменяемый один раз в год анод, изготовленный из магния.
2. Катодная защита, подключаемая от постороннего источника питания, не требующая замены.

Наличие предохранительного клапана и термостата также необходимо в работе этого водонагревательного оборудования. Обычно эти элементы входят в комплект, но лучше это проверить при приобретении.

Также следует обратить внимание на способ установки бойлера:

• Напольные – при объеме более 200 литров.
• Настенные и напольные – до 200 литров.

Установка

Подключение производится параллельно отопительному контуру, в который необходимо встроить циркуляционный насос, работающий независимо от отопления. Также, этот способ подключения даст возможность при необходимости отключить контур отопления, и направить теплоноситель только в водонагреватель. Существуют и другие различные схемы подключения, менее распространенные на практике.

Схема и порядок монтажа нагревателя указаны в паспорте на оборудование. Если вы купили водонагреватель косвенного нагрева настенного исполнения, то нужно поднять его выше отопительного котла, чтобы вода нагревалась быстрее.

Похожие темы:

tehpribory.ru

Что такое водонагреватель косвенного нагрева?

В больших городах, очень часто отключают горячую воду. Чтобы решить данную проблему многие пользуются водонагревателями самых различных конструкций. Они бывают:

• Проточными;
• Накопительными;
• С косвенным нагревом.

С первыми двумя большинство из нас знакомо. А вот водонагреватель, имеющий косвенный нагрев, часто вызывает много дополнительных вопросов. Итак, водонагреватель косвенного нагрева, что это такое? Подобный вопрос достаточно часто задают хозяева загородных домов. С какой целью он применяется?

Очень многие считают, что если в здании функционирует система отопления, присутствует горячая вода, то совсем не нужно специально монтировать косвенный водонагреватель. Эта система позволяет создать в доме одновременную подачу нагретой воды всем проживающим в доме.

Косвенный водонагреватель, что это такое? Попытаемся ответить на этот вопрос. Например, представьте ситуацию, когда на кухне нужно помыть посуду, а кто-то принимает душ. Каждому из них понадобится горячая вода, но ее может просто не хватить, или неожиданно упадет температура. Именно косвенный водонагреватель специально создан для подобных ситуаций. Он с лихвой компенсирует недостающий объем теплой воды.

Устройство водонагревателя косвенного нагрева

Когда звучит вопрос: Водонагреватель косвенного нагрева, что это такое, то для ответа нужно рассказать о его конструкции. Внешний вид напоминает громадный бак, имеющий форму большого цилиндра. Конструкция имеет несколько составляющих:

• Корпус;
• Утепляющий материал;
• Бак, обычно сваренный из нержавейки;
• Термометр;
• Магниевый анод;
• Теплообменник.

За счет толстого утепляющего слоя, теплопотери составляют не более 4?С за одни сутки. Установленный термометр контролирует определенную температуру, не позволяя ей упасть.

Внутри водонагревателя расположен теплообменник, имеющий вид трубки, сделанной из латуни или стали. В большинстве случаев она отличается сложной конфигурацией, ее устанавливают ближе к дну бака. По мнению изготовителей, таким образом можно получить равномерный нагрев жидкости по всему объему емкости.

Установленный магниевый анод охраняет бак от возникновения коррозии. Все возникающие электрохимические реакции оказывают воздействие только на этот анод. Другие детали останутся не тронутыми. Анод, с течением времени требует замены, из-за большого износа.

Преимущества системы

К главным положительным свойствам системы косвенного нагрева относится:

• Нагрев воды происходит в больших объемах;
• Пользоваться теплой водой смогут одновременно несколько человек;
• Низкая себестоимость. Чтобы нагреть воду не требуется дополнительная энергия. С наступлением зимы применение такого водонагревателя позволяет сэкономить электроэнергию;
• Косвенный нагрев дает возможность подавать нагретую воду одновременно в разных направлениях;
• Можно пользоваться другими тепловыми приборами, например газом или солнечным светом.

Недостатки системы

• Оборудование стоит очень дорого. Чтобы его установить, сначала требуется монтаж котла отопления. А это большие денежные затраты;
• Чтобы нагреть 100 литров воды потребуется несколько часов. Причем начнет падать температура отопления жилых комнат;
• Для такой конструкции требуется иметь большую площадь. Котел отопления должен устанавливаться рядом с устройством косвенного нагрева. Размеры таких аппаратов имеют большие габариты, поэтому они потребуют большого помещения, расположенного в хозяйственной зоне.

Оцените эту запись

expert-byt.ru

Электрические и косвенные бойлеры: особенности, подбор, установка

М. Гусалов

Какое устройство лучше всего выбрать, чтобы обеспечить себя горячей водой? Какой бойлер лучше – электрический или с косвенным нагревом? Как подобрать бойлер? Подобные вопросы в последнее время задают все чаще, особенно ввиду многонедельного прекращения подачи горячей воды во многих районах населенных пунктов, а кое-где – вообще до начала следующего отопительного сезона

Из всех этих вопросов имеет смысл только вопрос, как подобрать бойлер. Нет устройств «лучше» или «хуже». Они все – разные по устройству, были созданы для разных целей и решают разные задачи.

Прежде всего – степень автономности. Электрические бойлеры имеют собственный электрический нагревательный элемент (ТЭН), который способен обеспечивать горячей водой независимо от того, включена ли отопительная система или нет, то есть и летом, и зимой. В этом смысле их можно отнести к нагревателям «прямого» типа. Вода в бойлерах косвенного нагрева подогревается от другого источника тепла (газового или твердотопливного котла или от другой системы отопления – например, с использованием гелиосистемы и/или от тепловых насосов). В комбинированных бойлерах (рис. 1) используются два или несколько источников энергии, в том числе они могут оснащаться электронагревателями, которые нагревают воду в ГВС дополнительно или самостоятельно. На рис. 1, хорошо видно, что узел электронагрева комбинированного бойлера может подогревать воду, даже если система подачи тепла их системы отопления отключена.

Особенности электрических бойлеров

Электрические водонагреватели бывают проточного и накопительного типов.

Проточные электрические водонагреватели позволяют нагревать воду во время ее непосредственного движения через этот прибор. Такие водонагреватели компактны, обладают высоким быстродействием, но они не создают запаса горячей воды. Их отличительная особенность – для быстрого разогрева потока холодной воды нужна большая потребляемая мощность (3 – 27 кВт) при относительно малой производительности. Обычно проточный нагреватель монтируют непосредственно на одну точку водоразбора или для потребителей в одном помещении (например, для ванной комнаты). Из-за большой установленной мощности такие приборы, как правило, требуют отдельного подключения электропитания, иногда трехфазного. Подробнее об этих устройствах см. статью «Автономные ГВС» (журнал AW-Therm, июль-август 2016).

Электрические водонагреватели накопительного типа или собственно электрические бойлеры – это хорошо термоизолированные емкости различного объема (10 л – 300 л и более), внутри которых расположены электрические нагревательные элементы разной мощности (обычно, от 1,2 до 9 кВт). Для предотвращения или уменьшения коррозии баки для воды изготавливают из нержавеющей стали либо применяют специальное антикоррозионное эмалевое покрытие на основе оксида титана и устанавливают в баках магниевый анод, который необходимо заменять раз в 2-3 года.

Рис. 1. Схема обвязки комбинированного бойлера с электронагревом
Обозначения: 1 — бак ГВС косвенного нагрева с теплообменником; 2 — встроенный ТЭН для электронагрева; 3 — расширительный бачок для холодной воды; 4 — отсечной вентиль для быстрого монтажа / демонтажа расширительного бачка; 5 — насосный блок для подачи воды от системы отопления; 6 — предохранительный и обратный клапаны системы безопасности на линии подачи холодной воды; 7 — рециркуляционный насос горячей воды с арматурой; 8 — термостатический смеситель горячей и холодной воды для защиты от ошпаривания; 9 — обратный клапан; 10 — отсечной шаровый кран и быстроразъемное соединение (11) для быстрого отключения бака ГВС.

Стоимость электробойлеров зависит от материала, конструкционных отличий, срока службы, производителя, объема воды, электрической мощности, производительности, исполнения, системы автоматики и варьируется в широких пределах. Практически все виды электробойлеров оснащаются терморегулятором, который задает и позволяет поддерживать уровень температуры горячей воды. Он автоматически включает ТЭНы при снижении температуры и выключает их при достижении заданного уровня или по заданной программе.

Скорость нагревания воды в электробойлерах зависит от их объёма и от мощности ТЭНов. Благодаря тому, что электробойлеры могут накапливать запас горячей воды, их применение особенно экономически оправдано при использовании ночного тарифа. Современные электробойлеры оснащаются системами автоматики, позволяющими работать по специальным логическим программам с учетом потребностей в горячей воде в течение дня, недели, месяца. Самые продвинутые модели имеют дистанционное управление от смартфонов, что позволяет, например, направляясь в загородный дом, включить бойлер заблаговременно.

По способу крепления электрические обогреватели могут быть настенными и напольными (обычно, это бойлеры большого объема). Настенные электрические водонагреватели могут быть вертикальными, горизонтальными. Универсальные модели по желанию покупателя способны крепиться и вертикально, и горизонтально.

По способу подключения к системе подачи воды электробойлеры бывают с верхним и нижним подсоединением.

По типу нагревательных элементов электробойлеры бывают с сухим или мокрым ТЭНом. «Мокрый» ТЭН находится непосредственно в воде, он герметизируется и изолируется от корпуса с помощью прокладок. В бойлерах с сухим ТЭНом нагревательные элементы находятся в полостях («стаканах») и изолированы от непосредственного контакта с водой. Эти нагреватели более безопасны с электрической точки зрения. «Сухие» ТЭНы передают тепло через воздушный зазор, нагревают медленнее и поэтому требуют большей мощности. Кроме того, «сухие» ТЭНы более ремонтопригодны в отличие от «мокрых», которые при выходе из строя требуется заменять полностью, причем обычно на нагреватели, поставляемые именно производителем электробойлера. Со временем такая замена может стать проблематичной. «Сухой ТЭН» обычно можно заменить, даже не сливая воду из системы.

При достаточной разрешенной мощности подключения к электросети, электробойлеры можно устанавливать в городских квартирах.

Особенности косвенных бойлеров

Бойлеры косвенного нагрева воды используют тепло отопительной системы. Это обусловливает их преимущества по экономичности и ограниченность применения. Водонагреватель косвенного типа более характерен для загородного дома с автономной системой отопления, чем для установки в городских квартирах. Благодаря системе термоизоляции вода в нем длительное время поддерживается в горячем состоянии с температурой, близкой к температуре в контуре отопления.

Косвенный бойлер (цилиндрический или прямоугольный) устанавливается рядом с отопительным котлом. Основной элемент бойлера косвенного нагрева – это его бак, вместимость которого может составлять от 50 л до нескольких кубометров. Его изготавливают из нержавеющей стали или с покрытием из эмали, стеклокерамики или стеклофарфора.

Наружный корпус бойлера изготавливают из пластика или металла. Он обеспечивает защиту бака от механических повреждений. Между баком с водой и внешним корпусом находится теплоизоляция. Внутри бака размещен теплообменник. Бойлер обеспечивает нагрев воды от отопительного котла, который подключается к баку трубопроводом с высокой температурой теплоносителя. Циркуляция теплоносителя осуществляется через специальную систему насосов и смесителей, подмешивающих холодную воду до нужной температуры.

Подсоединение бака к системе питьевого водоснабжения происходит через «ввод» для холодной воды. Через «вывод» для горячей воды нагретая жидкость, которая использует ресурсы отопительной системы, поступает к потребителю. Это обусловливает существенную экономию денежных средств, отсутствие дополнительной нагрузки на проводку электросети; высокую производительность при низких эксплуатационных затратах; возможность подключения бойлера к различным источникам тепла, безопасность и продолжительный срок службы устройства. Теплоноситель не имеет непосредственного контакта с проточной водой, а, благодаря рециркуляции, горячая вода мгновенно поступает к потребителю.

Однако цена у бойлера косвенного нагрева обычно выше, чем у аппаратов с прямым типом нагрева (включая электрические накопительные бойлеры). Из-за того, что бойлер косвенного нагрева обычно устанавливают рядом с отопительным котлом, для него требуется отдельное помещение. Помимо этого конструкция косвенного бойлера гораздо сложнее и более требовательна к материалам, чем у электрических бойлеров. Ограничена возможность использования не в отопительный сезон (летом для обеспечения горячей водой необходимо либо включать обогревательный котел, либо использовать гелиосистему и/или тепловой насос, который в таком случае нельзя использовать в реверсивном режиме – для охлаждения помещений).

Аналогично электрическим бойлерам, бойлеры косвенного нагрева по способу крепления бывают настенными и напольными, по расположению – вертикальными (самый распространенный тип) или горизонтальными. В горизонтальных бойлерах проще поддерживать необходимый уровень (давление) воды, и установка дополнительных насосов «подкачки» обычно не требуется.

Соответственно тому, с каким котлом (одно- или двухконтурным) работает в паре бойлер, косвенные водонагреватели со змеевиком тоже бывают двух типов: одноконтурными или двухконтурными. Двухконтурный котел применяется реже, в нем обеспечивается подача теплоносителя для отопительной системы и одновременное нагревание воды для ГВС.

Бойлер с системой рециркуляции имеет третий вход. Такой нагреватель обеспечивает мгновенную подачу горячей воды в кран.

Еще одна разновидность бойлеров косвенного нагрева – бойлер типа «бак в баке». Он состоит из двух емкостей, одна внутри другой. Во внутреннем баке содержится чистая вода для ГВС, а во внешнем – теплоноситель из котла. Из-за большой площади теплоотдачи такие бойлеры легче и компактнее аппаратов со змеевиковым теплообменником одинакового объема, но существенно дороже. Такая конструкция существенно экономит место.

Какой электробойлер выбрать?

Прежде чем определить, какой тип бойлера выбрать – электрический или косвенный, нужно хотя бы ориентировочно определить его необходимый рабочий объем и сколько ему потребуется тепловой мощности. Практика показала, что в большинстве случаев на одного человека достаточно исходить из расчета 70 л/день горячей воды с температурой 60°C (см. рис. 2). В доме со стандартным санитарным оборудованием норма расхода горячей воды с температурой 40°C на одного человека в месяц составляет 4 м³.

Для нагрева 100 л холодной воды (+10°C) до +60°C в течение часа понадобится тепловая мощность 5,8 кВт. Если к 6 л горячей воды с температурой +60°C подмешать 4 л холодной воды с температурой 60°C, то на выходе (в кране) получим 10 л воды с температурой 40°C.

Например, для семьи из 3-х человек в день понадобится 210 л с температурой +60°C. Пусть допустимое время нагрева рабочего объема бойлера составляет макс. Четыре часа (для электронагревателя) и один час (для бака косвенного нагрева, чтобы при отборе тепла на ГВС из системы отопления дом не успел сильно остыть). В зависимости от графика часового потребления жильцов нужно определить, какую порцию горячей воды понадобится приготовить за это время. Например, для горячей ванны понадобится от 140 до 200 л воды с температурой порядка +40°C. То есть, общий бак ГВС должен вместить эту порцию – минимальный объем бака ГВС должен составлять 120 л (при +60°C). Обычно же для комфортного горячего водоснабжения семьи из трех человек принимают объем единого бака ГВС 300 – 500 л (со временем нагрева в течение 1 часа для косвенного нагревателя) и 4 – 5 часов для электронагревателя – на три цикла потребления в течение дня. При использовании других температур в контуре отопления, холодного водоснабжения и на выходе ГВС к потребителю данные расчета расхода соответственно изменятся.

Рис. 2. Ориентировочные данные для определения объема бойлера ГВС и его мощности

По данным расхода и допустимому времени нагревания максимальной разовой порции определится необходимая мощность бойлера. С учетом КПД нагревателя определится необходимая потребляемая мощность, которую следует учесть для расчетов, например, силы тока, параметров электроарматуры и необходимого сечения проводки для накопительных электронагревателей. Электробойлеры можно устанавливать локально, для каждого потребителя – свой агрегат (например для кухни, санузла, ванной и т. п. – по отдельности). Их единичная мощность и рабочий объем выбираются так, чтобы покрыть потребность в горячей воде по типу потребителя, а не по количеству жильцов и их среднесуточному максимуму водоразбора из ГВС, как для баков косвенного нагрева.

На рынке Украины предлагаются электробойлеры разных брендов и большинства известных типов.

Модели традиционных электробойлеров c мокрым ТЭНом SB R 50–100V фирмы Ariston с объемом бака от 50 до 100 л выпускаются в вертикальном настенном исполнении. Время нагрева на разницу температур Δt=45 °С, составляет 116, 186, 232 мин для приборов с объемом 50, 80 и 100 л, соответственно. Максимальное рабочее давление – 8 бар, максимальная рабочая температура – 75°C.

Электробойлеры торговой марки Atlantic серии OPro представлена очень широким модельным рядом – от 10 л до 300 л, c мокрыми и сухими ТЭНам (тип Steatite) и с мощностью от 1,5 до 3 кВт. Внутреннее покрытие баков – эмаль или стеклокерамика. Они выпускаются в настенном и напольном цилиндрическом исполнении. «Узкие» бойлеры в исполнении Slim изготавливаются в виде высокого цилиндра, занимающего мало места вдоль стены. Небольшие приборы серии Atlantic OPro Classic PC объемом 10 л выпускаются в специальном исполнении – для размещения над или под раковиной. Это очень удобные устройства для размещения, например, на кухне.

Серия Atlantic Cube Steatite – это «прямоугольные» бойлеры с сухим ТЭНом, которые можно размещать и вертикально, и горизонтально. Электрические бойлеры обладают качественной системой защиты от перегрева и системой гидравлической защиты от высокого давления.

Относительно недорогие электрические водонагреватели Eldom Favourite от болгарской фирмы Eldominvest в вертикальном настенном исполнении выпускаются с привлекательным соотношением цена / качество. Они изготавливаются с эмалированными баками 30 – 120 л с полиуретановой термоизоляцией и мокрыми ТЭНАми мощностью от 1,5 до 3 кВт.

Как подобрать косвенный бойлер?

Смысл использования косвенных нагревателей в том, чтобы не иметь привязки к электросети, подключение к которой для большой мощности теперь «влетает в копеечку» и занимает время, а иногда просто технически невыполнимо. Другой мотиватор – это получить экономию для ГВС от разницы в цене между электричеством и другими видами энергоносителей: газа, отопительного мазута или твердого топлива разных видов.

Однако, как было указано выше, при выборе косвенного нагревателя обычно требуется больший единичный объем и большая тепловая мощность, чем для электробойлеров, чтобы время нагрева необходимой максимальной разовой порции воды не превышало 1 час, а также выполнялось условие максимальной близости к котлу. Это отражается в цене «косвенника» вместе с обвязкой относительно большей мощности.

Считается также, что эти аппараты приобретать экономически нецелесообразно, если расход горячей воды мал, и в среднем горячий водоразбор не более 1,5 л/мин. Тогда проще обойтись локальными проточными электронагревателями или электробойлерами, так как общая стоимость самого «косвенника» и его обвязки заметно превысит общую экономию от применения другого вида топлива по сравнению с ценой электричества за весь срок эксплуатации.

Следует помнить, что меньшее время нагрева имеют баки со змеевиковым теплообменником увеличенного размера. Например, фирма Eldominvest предлагает широкий выбор «косвенников» с увеличенным змеевиком серии ECO с объемом от 80 до 1000 л, настенных и напольных, со встроенным ТЭНом для дополнительного нагрева или без. Есть варианты с двумя змеевиками – для подключения к двухконтурному котлу, причем тоже – с ТЭНом или без него. Фактически, модельный ряд косвенных баков-нагревателей Eldom ECO охватывает очень широкий круг вариантов применения.

В баках бойлеров косвенного нагрева Vaillant разной емкости расположены теплообменники сложной формы, которые лучше и быстрее нагревают воду. Приборы просты в использовании. Без них не обойтись, если отопительные котлы работает на природном газе или твёрдом топливе. Модели типа Vaillant auroSTOR специально рассчитаны на подключение контура гелиосистемы с максимальной долговременной производительностью по горячей воде 664 л/ч. А модельx – это косвенный водонагреватель специально для работы с тепловым насосом.

Бойлеры косвенного нагрева Viessmann Vitocell 100-W типа CUGA предназначены для приготовления горячей воды в сочетании с настенными котлами и обладают низкими тепловыми потерями благодаря высокоэффективной теплоизоляции. Этот коррозионностойкий стальной емкостный водонагреватель с внутренним покрытием Ceraprotect осуществляет нагрев всего объема воды нагревательной спиралью, достигающей дна водонагревателя. Особенно рекомендуется для установок с температурой подачи греющего контура до 110°С, повышенным избыточным рабочим давлением в греющем контуре до 1 МПа и с температурой воды в контуре ГВС до 95°С, то есть для работы в паре с газовым или твердотопливным котлом.

Косвенные бивалентные емкостные водонагреватели Vitocell-B 100 CVB компании Viessmann с эмалевым покрытием бака Ceraprotect объемом 300, 400 и 500 л оснащены двумя змеевиками греющего контура и рассчитаны на основную работу с фототермальными панелями. Через нижний теплообменник производится нагрев теплом от солнечных коллекторов, через верхний, при необходимости, можно осуществлять дополнительный нагрев водогрейным котлом. Такие баки косвенного нагрева можно активно использовать и летом, и зимой. Причем по выбору заказчика они поставляются с электронагревательной вставкой, которую можно использовать в качестве альтернативного источника тепла или для догрева по запросу. Змеевик греющего контура достигает дна водонагревателя, благодаря чему подогревается весь объем воды.

Если вам нужны качественные, но менее дорогие бойлеры косвенного нагрева, чем немецкие бренды, рекомендуем поближе познакомиться с продукцией чешской марки Protherm, входящей в состав Vaillant Group. Например, емкостные настенные водонагреватели Protherm WEL серии ME выпускаются объемом 100 – 150 л для работы как с одноконтурным, так и с двухконтурным котлом. Есть модели с ТЭНом. Потери тепла в состоянии готовности не превышают 1,6 кВт·ч за сутки. Косвенные бойлеры Protherm серии FE BM среднего объема выпускаются в напольном исполнении, а баки Protherm серии B S изготавливаются в стационарном исполнении и имеют объем до 500 л.

Технические характеристики и другие особенности косвенных водонагревателей следует уточнять со специалистами дистрибьюторов этих марок.

Установка и подключение

Настенные бойлеры крепятся к стене надежными специальными кронштейнами, которые с запасом выдерживают вес бойлера заполненный водой. Подключить водонагреватель к системе водоснабжения дома можно с помощью стальных, пластиковых, металлопластиковых труб или даже гибких шлангов. Для предотвращения попадание твёрдых частиц в бак на трубопроводе подачи холодной воды желательно установить фильтр механической очистки воды. Кроме того, часто необходимо установить систему снижения жесткости воды для уменьшения образования нерастворимых отложений на ТЭНах (или теплообменниках), что препятствует ухудшению их работы и ускоренному выходу из строя.

Если мощности электросети достаточно, то чтобы установить и подключить электрический бойлер не требуется брать никаких дополнительных разрешений. Не нужно дополнительных систем вентиляции или отвода продуктов сгорания котла. Выполнить установку бойлера и его подключение по прилагаемой схеме можно даже самостоятельно. При подключении электробойлера к электросети необходимо иметь надежный заземляющий контур (ни в коем случае не зануляющий!), провода нужного сечения и предусмотреть для него отдельный автомат соответственной мощности и тока. Схема подключения к электросети и необходимые параметры электросоединений тоже обычно приводятся в инструкции по эксплуатации.

Существует две схемы подключения бойлеров (как электрических, так и комбинированных косвенных): с предпочтением по электрической или по гидравлической системе. Подключение по гидравлической системе более эффективно, ее также называют двухнасосной схемой. Один из насосов (см. рис. 1) предназначен для рециркуляции для быстрого нагрева воды (поз. 7), а второй – для обеспечения работы бака (поз. 5). При подключении по электрической системе (для уменьшения одновременно включенной мощности в сеть) переключение режимов (между насосами и ТЭНом) осуществляется при помощи управляющего реле по сигналу логического модуля.

Важно помнить, что бойлер косвенного нагрева подсоединяется к системе водоснабжения через ввод для холодной воды и вывод для горячей. «Косвенник» необходимо размещать как можно ближе к источнику тепла , то есть, рядом с котлом. Подвод теплоносителя выполняется вверху, а выход – внизу. Бойлеры из нержавеющей стали или титана, в отличие от эмалевых или стеклокерамических, позволяют осуществлять нагрев воды до 90°С – у них нет явления растрескивания антикоррозионного покрытия.

Во избежание ошибок при монтаже бойлера важно обращаться к сертифицированным специалистам. Также необходимо наличие сервисных центров, которые осуществляют гарантийное и пост-гарантийное обслуживание, имеют запас ЗИПа.

Больше важных статей и новостей в Telegram-канале AW-Therm. Подписывайтесь!
