Что такое планка карнизная – монтаж, размеры, как правильно установить защиту своими руками

для чего нужны эти элементы?

Застройщик при возведении дома часто пытается сэкономить на лишних, как ему кажется, элементах и аксессуарах. Иногда экономия оправдана, но чаще всего пренебрежение всего лишь одной деталью может пагубно сказаться на дальнейшем функционировании всей системы. К таким деталям относится карнизная планка и капельник.

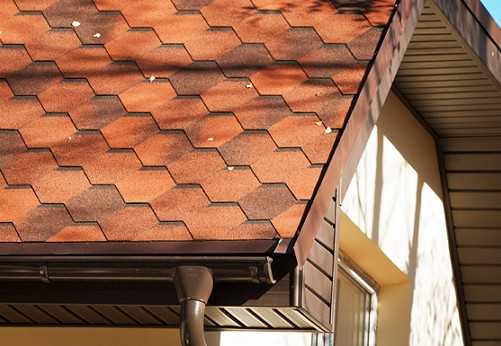

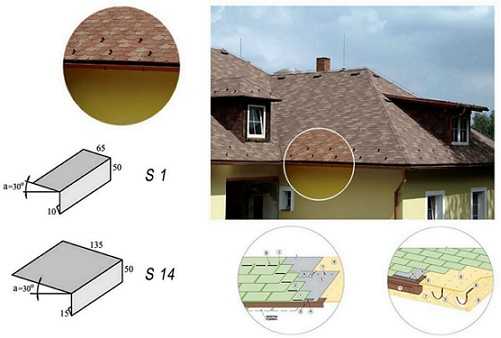

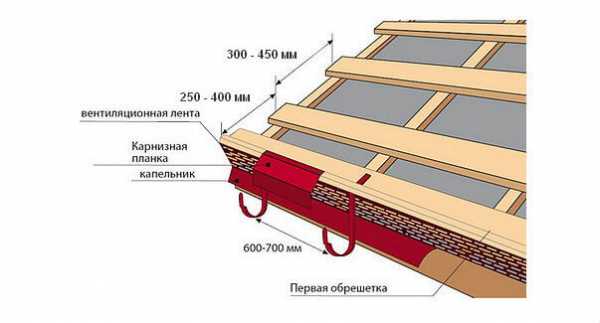

Общий вид кровельного пирога с карнизной планкой и капельником

В материале о расчете гибкой черепицы уже упоминались специальные фартуки S1 и S27 и их назначение. По аналогии с битумной черепицей фартуки используются для других видов кровли.

Стандартная длина изделий обычно равна 2 метрам. На поверхность доски планки монтируются оцинкованными гвоздями или саморезами. Если предельно коротко, то карнизная планка устанавливается на стартовую доску обрешетки или на нижнем краю ОСП/фанеры. Металлический элемент защищает открытую область древесины от влаги, наледи и других атмосферных явлений. Плюс ко всему, при последующей установке водосточной системы планка выполняет функцию отлива и задает направление воды в желоб.

На ломаных (мансардных) конструкциях крыши в месте излома также устанавливается доборный элемент.

Установка карнизной планки на внешнем изломе крыши

Фартук S1 в отличие от карнизной планки монтируется на стропильные балки до установки обрешетки и предназначен для отвода влаги с поверхности гидроизоляционной мембраны. Поэтому такую планку часто называют капельник конденсата. Без установки фартука влага может попадать на стропилы или под элементы подшивки свеса крыши.

Наглядное изображение назначения металлических фартуков

Изделие изготавливается из оцинкованной стали обычно толщиной 0,4-0,5 мм с цветным полимерным покрытием на основе полиэстера или полиуретана с внешней стороны и защитной грунтовкой с внутренней.

При частичном или полном копировании материала ссылка на https://krovportal.ru обязательна.

krovportal.ru

Карнизная планка капельник — качество и надежность, от компании «Аксиома Кровля»

Карнизная планка, виды карнизных планок, монтаж

Среди доборных кровельных элементов особое место занимает карнизная планка. На площади кровли данный элемент занимает незначительное пространство, однако основная защитная функция и сохранение целостности крыши от влаги приходится именно на планку карнизную. Что требуется  знать при монтаже данного элемента, чтобы «планка не запала»?

Как выглядит планка карнизная

Карнизную планку изготавливают промышленным способом на листогибочном оборудовании. В большинстве случаев планка имеет стандартную конфигурацию, отличаясь лишь углом отгиба полочки.

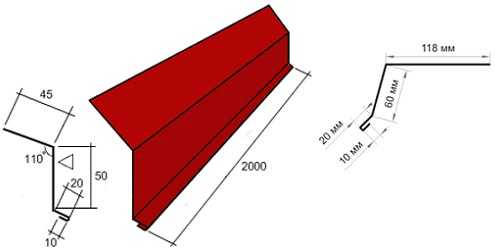

Ширина плоскости вертикальной и размеры карнизных планок зависят от конструкции стропильной системы, и логически повторяют угол наклона кровельного полотна.

Длина готового изделия может достигать двух-трех метров, а размеры стандартных  плоских полочек и граней 80х60х10 мм ,100х70х10мм или по чертежу заказчика,  толщина листа планки

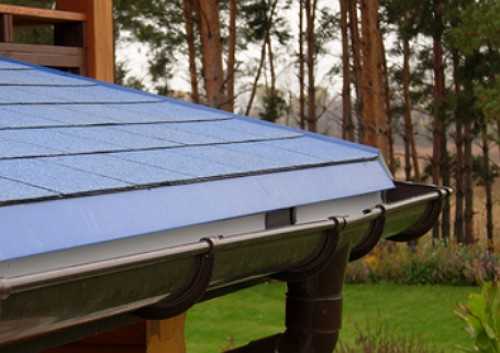

Именно по изгибу двух плоскостей планки вода беспрепятственно капает в водосточную систему, минуя надежный тыл – лобовую карнизную доску кровли. Напомним, что планка носит второе название – капельник.

Не следует путать конструкцию торцевой и карнизной планки. Различия между планками заключаются в способе и месте крепления.

Торцевая планка защищает грань боковую между карнизом дома и его коньком.

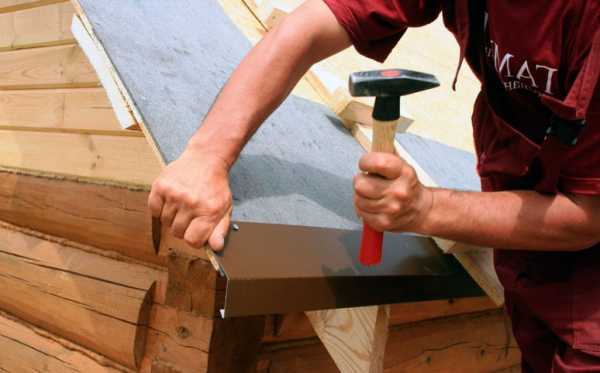

Традиционно планки-капельники устанавливают под слой гидроизоляционный  на обрешетку внахлест и заводят висящий край в водосточный желоб.

Для каждого вида кровельного полотна различают свою технологию монтажа, однако конструкция карнизной планки для мягкой кровли и кровли металлочерепичной одинаковы.

Монтаж карнизной  планки для различных видов кровли

планка для крыши из профнастила

Производить монтаж крыши из профлистов начинают с установки планки. Обязательным условием при монтаже карнизной планки для профнастила является ее расположение ниже гидроизоляционного ковра. В этом случае, влага или конденсат, спускающийся по гидроизоляционной пленке, должны попадать на планку, а затем срываться в водосборную систему.

Первоначально на кровельных скатах устанавливают торцевые доски. Самую верхнюю доску устанавливают выше обрешетки и к этой доске крепят планку.  Дополнительно под профнастил монтируют уплотнитель воздухопроницаемый для естественного удаления водяных паров. Планки устанавливают внахлест и крепят с применением саморезов или болтов оцинкованных.

Полезные советы

Планки карнизные встык крепить не рекомендуется. Нахлест на край уже закрепленной планки должен составлять минимум  1 см.

планка для металлочерепичной крыши

Монтаж карнизной планки для металлочерепицы осуществляют перед настилом листов. Первоначально производят установку лобовой (карнизной) доски к торцам системы стропильной.

Карнизную доску можно устанавливать в специальные пазы для оцинкованного крепежа.

Затем подготавливают опору для подшивки свеса. Подшивку осуществляют с использованием доски шпунтованной и опорного бруса. Следующий этап это установка атрибутов водосточной системы. Планку карнизную устанавливают между настилом из листов поверх водосточного крепления.

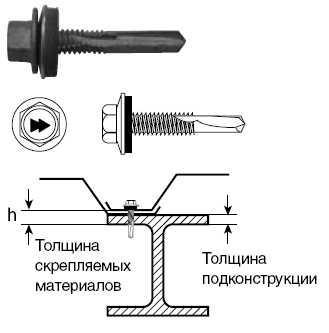

Крепежными элементами являются саморезы, ввинчиваемые в доску лобовую (карнизную) с шагом 30 см.

планка кровельная из мягких материалов

Карнизная планка для мягкой кровли может иметь изгиб 100-130 градусов. Поэтому ее  подбирают в зависимости от наклона скатов кровельных. Капельник монтируют по краю кровли в направлении вертикально вниз.

Это условие распространяется на все виды мягкой кровли: рулонной, гибкой черепицы или мембраны кровельной.

Подкровельное пространство обрешетки оборудуют отверстиями для вентиляции и прохода воздуха через аэрационные каналы. Основание карнизной планки для черепицы закрепляют на обрешетку и устанавливают фронтонные защитные  планки на края обрешетки. Затем обрабатывают и устанавливают ковер под ендову, предварительно промазав края битумной мастикой.

Рекомендуется на установленную планку приклеить мягкий кровельный материал, а затем произвести укладку рядовой черепицы. Располагать мягкую черепицу необходимо так, чтобы черепицы первого ряда «захватили» большую часть кровли. Последующую рядовую черепицу укладывают со сдвигом. Края черепицы у торцов приклеивают особенно тщательно.

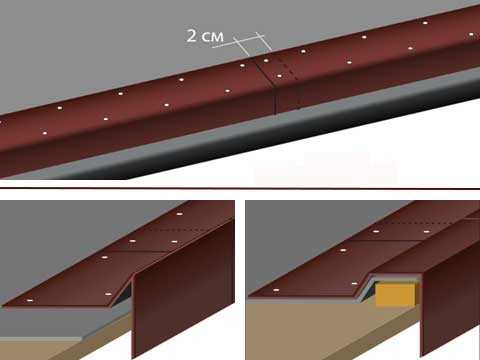

Планку для мягкой кровли монтируют с нахлестом (с минимальной шириной  края 2 см) и фиксируют зигзагообразно. Для крепления используют кровельные гвозди, шаг крепления достигает 10-15 см.

Полезные советы

Применительно для крыши из профнастила или металлочерепицы основание планки закрепляют на обрешетку. Нижний край планки направляют на установленный водосточный короб или желоб вертикально или под углом. Радиус падения капель от плоскости стены  может составлять 45 градусов.



Подлив воды на планку и визуально проследив проход капель, размещение капельника подбирают под выход капель воды. Можно немного опустить или укоротить наклон и месторасположение, пока капельник не закреплен окончательно.

Фартуки-капельники

Здоровой альтернативой карнизной планке металлической при устройстве крыши из мягких покрытий являются декоративные фартуки капельники, представляющие собой скрученное покрытие развертку.  Наружным слоем фартуков является стальное оцинкованное полимерное покрытие толщиной 0,7 мм.

Монтировать такой капельник сплошное удовольствие: проклеил специальной мастикой, развернул «самобранку» и разложил по месту крепления. Возможно, данные перспективные материалы найдут своих поклонников при монтаже «капризной» планки.

aksioma-servis-krovlya.deal.by

Карнизная планка, виды карнизных планок, монтаж, полезные советы.

Среди доборных кровельных элементов особое место занимает карнизная планка. На площади кровли данный элемент занимает незначительное пространство, однако основная защитная функция и сохранение целостности крыши от влаги приходится именно на планку карнизную. Что требуется  знать при монтаже данного элемента, чтобы «планка не запала»?

Как выглядит планка карнизная

Карнизную планку изготавливают промышленным способом на листогибочном оборудовании. В большинстве случаев планка имеет стандартную конфигурацию, отличаясь лишь углом отгиба полочки.

Ширина плоскости вертикальной и размеры карнизных планок зависят от конструкции стропильной системы, и логически повторяют угол наклона кровельного полотна.

Длина готового изделия может достигать двух-трех метров, а размеры  плоских полочек и граней 80х60х10 мм или 100х60х20мм, толщина листа планки 0,4- 0,6 мм.

Именно по изгибу двух плоскостей планки вода беспрепятственно капает в водосточную систему, минуя надежный тыл – лобовую карнизную доску кровли. Напомним, что планка носит второе название – капельник.

Не следует путать конструкцию торцевой и карнизной планки. Различия между планками заключаются в способе и месте крепления.

Торцевая планка защищает грань боковую между карнизом дома и его коньком.

Традиционно планки-капельники устанавливают под слой гидроизоляционный  на обрешетку внахлест и заводят висящий край в водосточный желоб.

Для каждого вида кровельного полотна различают свою технологию монтажа, однако конструкция карнизной планки для мягкой кровли и кровли металлочерепичной одинаковы.

Монтаж карнизной  планки для различных видов кровли

планка для крыши из профнастила

Производить монтаж крыши из профлистов начинают с установки планки. Обязательным условием при монтаже карнизной планки для профнастила является ее расположение ниже гидроизоляционного ковра. В этом случае, влага или конденсат, спускающийся по гидроизоляционной пленке, должны попадать на планку, а затем срываться в водосборную систему.

Первоначально на кровельных скатах устанавливают торцевые доски. Самую верхнюю доску устанавливают выше обрешетки и к этой доске крепят планку.  Дополнительно под профнастил монтируют уплотнитель воздухопроницаемый для естественного удаления водяных паров. Планки устанавливают внахлест и крепят с применением саморезов или болтов оцинкованных.

Полезные советы

Планки карнизные встык крепить не рекомендуется. Нахлест на край уже закрепленной планки должен составлять минимум  1 см.

планка для металлочерепичной крыши

Монтаж карнизной планки для металлочерепицы осуществляют перед настилом листов. Первоначально производят установку лобовой (карнизной) доски к торцам системы стропильной.

Карнизную доску можно устанавливать в специальные пазы для оцинкованного крепежа.

Затем подготавливают опору для подшивки свеса. Подшивку осуществляют с использованием доски шпунтованной и опорного бруса. Следующий этап это установка атрибутов водосточной системы. Планку карнизную устанавливают между настилом из листов поверх водосточного крепления.

Крепежными элементами являются саморезы, ввинчиваемые в доску лобовую (карнизную) с шагом 30 см.

Более детальная информация по устройству водосточной системы и капельника, представлены в видео.

планка кровельная из мягких материалов

Карнизная планка для мягкой кровли может иметь изгиб 100-130 градусов. Поэтому ее  подбирают в зависимости от наклона скатов кровельных. Капельник монтируют по краю кровли в направлении вертикально вниз.

Это условие распространяется на все виды мягкой кровли: рулонной, гибкой черепицы или мембраны кровельной.

Подкровельное пространство обрешетки оборудуют отверстиями для вентиляции и прохода воздуха через аэрационные каналы. Основание карнизной планки для черепицы закрепляют на обрешетку и устанавливают фронтонные защитные  планки на края обрешетки. Затем обрабатывают и устанавливают ковер под ендову, предварительно промазав края битумной мастикой.

Рекомендуется на установленную планку приклеить мягкий кровельный материал, а затем произвести укладку рядовой черепицы. Располагать мягкую черепицу необходимо так, чтобы черепицы первого ряда «захватили» большую часть кровли. Последующую рядовую черепицу укладывают со сдвигом. Края черепицы у торцов приклеивают особенно тщательно.

Планку для мягкой кровли монтируют с нахлестом (с минимальной шириной  края 2 см) и фиксируют зигзагообразно. Для крепления используют кровельные гвозди, шаг крепления достигает 10-15 см.

Как произвести собственноручно установку капельника на черепицу, показано в этом видео.

Полезные советы

Применительно для крыши из профнастила или металлочерепицы основание планки закрепляют на обрешетку. Нижний край планки направляют на установленный водосточный короб или желоб вертикально или под углом. Радиус падения капель от плоскости стены  может составлять 45 градусов.



Подлив воды на планку и визуально проследив проход капель, размещение капельника подбирают под выход капель воды. Можно немного опустить или укоротить наклон и месторасположение, пока капельник не закреплен окончательно.

Фартуки-капельники

Здоровой альтернативой карнизной планке металлической при устройстве крыши из мягких покрытий являются декоративные фартуки капельники, представляющие собой скрученное покрытие развертку.  Наружным слоем фартуков является стальное оцинкованное полимерное покрытие толщиной 0,7 мм.

Монтировать такой капельник сплошное удовольствие: проклеил специальной мастикой, развернул «самобранку» и разложил по месту крепления. Возможно, данные перспективные материалы найдут своих поклонников при монтаже «капризной» планки.

Таким образом, процесс монтажа капельника для любого типа кровли можно произвести самостоятельно.

svouimirukami.ru

Монтаж карнизной планки и капельника для кровли из профнастила

В любом доме крыша — это одна из самых сложных конструкций. Она включает в себя множество взаимосвязанных деталей. Каждое покрытие делается с обязательным выступом от внешних стен здания. Выходящая часть кровли за границы фасада дома именуется как свес крыши. Свесы по своему устройству бывают карнизными и фронтонными. Скосы карнизов выступают за пределы здания сбоку, а фронтонные – выходят со стороны фасада дома с двускатной крышей. В этой статье мы рассмотрим устройство карниза на кровле из профнастила.

Кроме кровельного настила, при устройстве крыши и скосов существенными элементами являются такие, как система водостока, обрешетка, карнизная планка, капельник и некоторые другие детали. Рассмотрим более подробно о назначении каждого из этих элементов.

Виды капельников и их функции

Капельник является одним из комплектующих элементов устройства карниза крыши и представляет собой изогнутую планку из металла, обычно подбирается под цвет профнастила. Данные устройства защищают кровельный пирог и деревянную стропильную систему под крышей от попадания дождя и снега, что предотвращает, в свою очередь, распространение грибка и плесени.

Капельники служат еще одним препятствием, прикрывающим дом от попадания холодного воздуха. Данная деталь создает внешнему виду здания определенную декоративную завершенность, так как подобрана в фон кровельного покрытия.

При перекрытии одно или двускатной крыши дома кровельным материалом, как правило, применяют два вида капельников они различаются друг от друга по своей форме и назначению:

• карнизные;
• фронтонные планки.

Капельник для карнизов

Это устройство устанавливается на карниз крыши, и по предназначению похоже на отлив окна. При смонтированных водосточных желобах, капельники направляют влагу в них. Эта металлическая планка образует два угла. Один из них является ребром жесткости, а второй – направляет влагу в сливной желоб или на землю. По внешнему виду это изделие напоминает букву «Г».

Угол между этими поверхностями (одна плоскость выдерживает направление кровли, а другая –  направляет воду в желоб) равняется около 120 градусов.

До того как устанавливать капельники, нужно еще раз убедиться, что произведен монтаж обрешетки, лобовой доски и кронштейнов для желобов водостока. В противном случае потом, при наличии этой планки, ставить на место их будет сложно.

Капельник для фронтона

Они представляют собой перевернутую букву «Т» и защищают фронтонную часть крыши. Влага по этим капельникам стекает вниз так же, как и по самой кровле.

Фронтонные изделия имеют три ребра: одно из них является «предохраняющим» сгибом по торцу крыши, другое образовано вверху «защиты», а третье преобразовано в ребро жесткости.

Установка капельника для кровли из профнастила

При монтаже этого изделия необходимо прислушаться к советам профессиональных кровельщиков:

• Крепление карнизного капельника нужно проводить после того, как сделана обрешетка крыши. Элементы крепятся при помощи саморезов с шагом в 25-35 мм.
• Монтаж фронтонных капельников делается после укладки профнастила, при этом устанавливают их снизу вверх, перекрывая предыдущий.
• Производить крепление этих деталей нужно с учетом того, чтобы вентиляционный промежуток не был закрыт панелью.

Монтаж карнизной планки

Одним из доборных изделий, необходимых для образования пересечения кровли со стенами дома, является карнизная планка. Эта деталь предохраняет деревянные конструкции от осадков, и в то же время придает зданию завершенный вид.

В сущности, эти планки с изгибом необходимы для защиты подкровельного пространства и закрывают вертикальную часть карниза. Она фиксируется к карнизной доске или к торцам стропил и позволяет довершить свес крыши.

Все комплектующие изделия для крыши изготавливаются из такого же материала, что и профнастил, толщиной 0,5-0,9 мм. Он может быть оцинкованный или покрытый полимерным защитным слоем.

Крепление водосточного желоба

При устройстве крыши особое внимание нужно уделить отведению влаги, которое происходит через водосточные каналы. Основной целью этих стоков является предохранение стен дома, фундамента и отмостков от излишнего попадания осадков.

Установка желобов делается за счет кронштейнов, которые крепятся к стене дюбелями или саморезами. Водосток состоит из следующих элементов:

• желобов;
• труб водоотводящих;
• воронок;
• дополнительных деталей.

По материалу они распределяются на металлические и пластмассовые изделия. При выборе принадлежностей нужно иметь в виду, что пластиковые водостоки зимой очень хрупкие и не выдерживают больших нагрузок от снега.

Как правило, крепления для желобов устанавливают через каждый метр. А при установке водостоков, по нормам на каждые 10 м желобов ставится одна труба диаметром не менее 100 мм.

Если брать в расчет площадь крыши, то специалисты советуют каждый участок кровли в 100 м² снабжать сливной трубой диаметром не менее 100 мм.

При выборе желоба нужно учитывать его форму и площадь стока, а отсюда –  его пропускную возможность.

Как подшить карниз крыши профнастилом, пошагово

Карнизы образовываются выступающими частями стропил за стены здания. По общеизвестным нормам считается, что расстояние свеса карниза равняется 55-75 см.

До того, как делать каркасный короб и «облицовывать» карниз крыши досками, нужно предварительно пропитать материал антисептическими и водостойкими растворами.

Перед тем, как обшить карниз крыши простой доской или шпунтованной вагонкой, следует нарезанный в размер материал пропитать антисептическими, огнестойкими и водоотталкивающими составами

О подшивке карниза нужно думать заранее, после возведения стропил и устройства обрешетки. Обычно используются два способа:

• Нанесение обшивки по стропилам и кобылкам;
• Формирование карнизов в виде короба.

Первый метод используют обычно для крыш с малым уклоном. До того как стрехи обшивать брусом и другими комплектующими элементами, стропила нужно подрезать по одной линии и торцы их должны быть параллельны стенам дома.

Но не всегда получается это сделать, а так как на выступающие части нагрузка приходится небольшая, поэтому иногда выпускают дополняющие изделия под названием «кобылки». Другими словами – это отрезки брусков, прибитых к стропилам по одной линии. Затем по их торцам «пришивается» лобовая доска, к которой фиксируется карнизная планка, и начальные доски обрешетки.

При использовании второго метода устройство карниза более сложное. Оно применяется с крышами, имеющими большой уклон. В этом варианте подшивка крепится к каркасу, созданному специально для этих целей.

Для монтажа применяются доски толщиной около 40 мм, которые одним концом упираются к стропильной ноге, а другой – в брус, прибитый к стене. Поверх карнизной планки накладывается пароизоляционный материал. Если его не применить, то конденсат, который образуется внутри, будет попадать не в водосточную систему, а на потолок. Помимо предохраняющих функций, карнизы необходимы для вентилирования под кровлей.

При правильно устроенном карнизе, воздух с земли должен беспрепятственно пройти через его выступающую часть и просочиться через конек крыши.

Чтобы приступить к монтажу профнастилом, необходимо выполнить некоторые подготовительные работы. Для этого нужно:

Шаг №1

Необходимо укомплектовать кровельный материал несколькими специальными планками в виде букв F и L. Первую надо зафиксировать со стороны карниза, а другую – от стены на рейке. Прикреплять элементы нужно с помощью саморезов по предварительно натянутому шнуру.

Шаг №2

Нужно замерить размер проема и вычесть 5 мм из полученного результата. Это даст гарантированный зазор при расширении от температуры. Затем нарезать ножницами (а не болгаркой во избежание образования ржавчины) полосы профнастила определенной длины.

Шаг №3

Листы настила нужно чуть согнуть и вставить в выставленные профильные элементы. Для крепежа применяются саморезы.

Если при устройстве свеса были использованы деревянные изделия из хвойных пород, пропитанные влагозащитным средством, а также соблюдены все вентиляционные зазоры, то дом будет стоять без повреждений не один десяток лет.
