Что такое терморегулятор

Содержание:

Дроссели и термостаты

2 вида термостатов для системы отопления

Особенности монтажа терморегуляторов и термостатов

Сервоприводы (терморегуляторы) для теплого пола

Как использовать терморегуляторы наиболее эффективно?

Прежде чем описывать терморегуляторы в системе отопления квартиры или загородного дома, вначале стоит понять: что это такое и зачем они нужны? Ответ на первый вопрос можно увидеть в названии устройства. Терморегулятор контролирует температуру в системе отопления. Есть несколько разновидностей таких устройств. Но принцип работы у всех одинаковый: при слишком высокой температуре окружающей среды, теплоноситель ограничивается в доступе к нагревательным элементам. Это может быть сделано как вручную, с помощью дросселя, так и автоматически, с помощью термостата.

То есть терморегулятор помогает не расходовать слишком много тепла. Благодаря такому небольшому устройству можно существенно сократить затраты на отопление, ведь оно не будет использоваться сверх необходимого. Это также поможет сохранить бюджет при использовании электрических котлов при отоплении дачи во время отсутствия.

Терморегуляторы – достаточно простые в техническом исполнении устройства и могут использоваться от нескольких лет до десятилетий без необходимости замены. Так что их стоимость окупится всего через год-два, в зависимости от площади отапливаемого помещения и того, насколько дорогой вариант терморегулирующей системы используется. Главное – правильно распорядиться этим ресурсом.

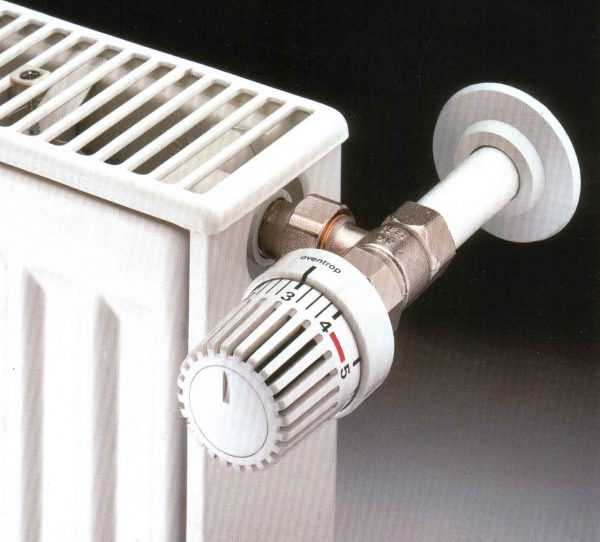

терморегулятор для радиаторов

Дроссели и термостаты

Итак, первое деление всех устройств контроля над мощностью системы отопления можно провести по способу управления. Более старый вариант управления – это дроссель или обычный вентиль. С его помощью можно вручную увеличить или уменьшить приток теплоносителя в систему. То есть вместо того, чтобы открывать окна для того чтобы впустить прохладный воздух в дом можно просто приглушить его работу.

Но то, насколько изменится температура, придется проверять на практике. Никаких шкал и делений в этом варианте нет. Также, температура на улице меняется в течение дня, соответственно и система отопления должна работать то сильнее, то слабее. Таким образом, потребуется подкручивать дроссель несколько раз в день. Это не очень удобно. Поэтому для точной настройки отопления лучше использовать термостаты, так как они работают автоматически. Также эти устройства способны подстраиваться под определенные граничные параметры температур.

Тем не менее, дроссели крайне важны в настройке двухтрубной системы отопления частного дома. Только отрегулировав поступление теплоносителя в радиаторы по всем комнатам с помощью такой грубой настройки, можно приступать к созданию динамической системы контроля за температурой. На этом этапе необходимо разобраться с разновидностями термостатов и особенностями каждого типа.

2 вида термостатов для системы отопления

Собственно разница между термостатами заключается в сложности устройств и принципе, лежащем в основе их работы. Соответственно, изменяется и спектр возможностей такой системы. И, конечно же, стоимость. Но каждый из них имеет свой спектр ситуаций, в которых тот или иной вид термостата может стать лучшим решением вопроса цена/качество. 2 вида термостатов, которые можно увидеть на рынке, это: механические и электрические.

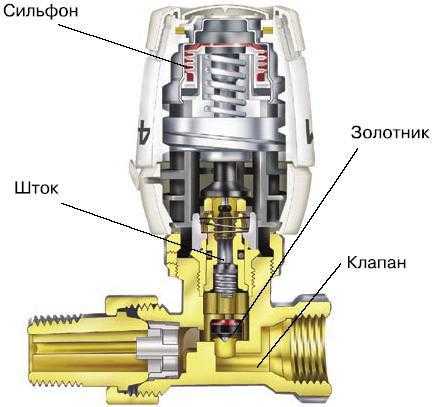

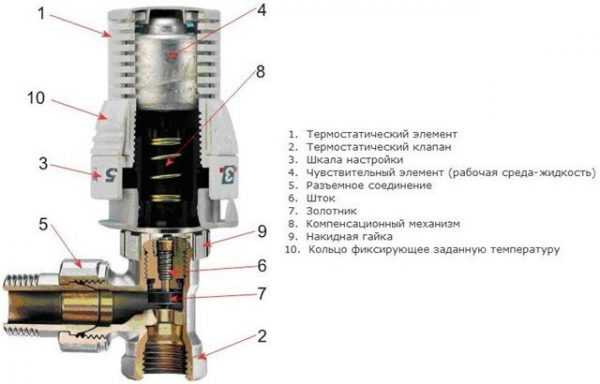

Механический регулятор температуры представляет собой балончик с составом, обладающим высокими показателями теплового расширения. Когда температура в системе поднимается, вещество расширяется и перекрывает клапан подачи теплоносителя. Противостоит этому движению обычная пружина. Для того чтобы отрегулировать граничные температурные показатели, достаточно с помощью специального дросселя подкрутить пружину. Чем ближе будет балончик к клапану, тем меньший нагрев потребуется веществу, чтобы перекрыть доступ теплоносителя в радиатор.

Это очень простая и дешевая система на основе термостата. Она рассчитана на миллион движений, что соответствует примерно 100 годам работы. Так что его срока эксплуатации хватит не только детям, но и внукам хозяина дома. Механические термостаты также используются для контроля работы котла. Единственное, в таком случае необходимо подсоединить к термостату рычажную систему. Короткое плечо рычага будет передавать усилие от термостата, а длинное будет контролировать движение заслонки.

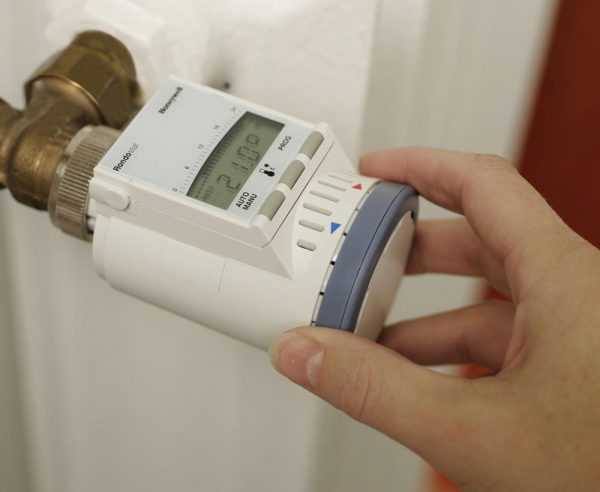

Электрические регуляторы работают по несколько иному принципу. В основе их конструкции лежат 2 пластины из разных металлов. При нагревании возникает разность потенциалов, и микровольты электроэнергии передаются на транзистор. Даже такого минимального количества энергии вполне достаточно для контроля затвора и изменения показателей температуры.

Таким образом, получается более точная и дорогая система. В зависимости от сложности, электрические термостаты делятся на аналоговые и цифровые. Первые намного проще и имеют минимальную систему управления. Чаще всего, это колесико со шкалой. Со вторыми все немного сложнее. Цифровые электрические термостаты подразделяются на устройства с открытой и закрытой логикой.

Системы с закрытой логикой контролируют показатели температуры и работу системы отопления исключительно в рамках условий, установленных еще на заводе. Они дешевле и проще в настройке. Для использования в домашних условиях вполне достаточно такой системы для полноценного контроля над всем происходящим в отопительной системе. Задать программу для изменения температуры можно даже на длительный срок. Так, например, при длительном отсутствии можно забить в программу минимальный расход тепла на это время и полный запуск системы к дате возвращения. Так что экономия средств будет максимальной.

Что касается систем с открытой логикой, то они имеют максимально широкие параметры настройки. Их даже можно перепрошить при желании. Это необходимо уже для крупных производств и административных зданий. Для частного дома такой контроль не нужен, тем более что для настройки устройства придется сильно постараться. Более того, очень высокая цена цифрового электрического регулятора с открытой логикой, может отпугнуть многих.

Особенности монтажа терморегуляторов и термостатов

Обычно при покупке радиаторов с терморегулирующей системой, термостат для контроля за температурой необходимо докупать отдельно и устанавливать вручную. В целом, особых проблем с монтажем не возникнет. Они оснащены латунным резьбовым соединением, которое легко вкручивается. Главное, не прикладывать слишком большое усилие, иначе можно с легкостью сорвать резьбу. Лучше также воспользоваться уплотнителем, чтобы соединение не протекало.

установка терморегулятора на радиатор

Идеальный вариант – использование дроссельной системы на одной подводке и термостата на другой. Это поможет полностью контролировать температуру в помещении и выполнять настройку системы отопления, как это было описано выше. Но стоит, также учитывать что термостат чувствителен к температуре окружающей среды и может сбоить, если его целенаправленно нагревать или охлаждать.

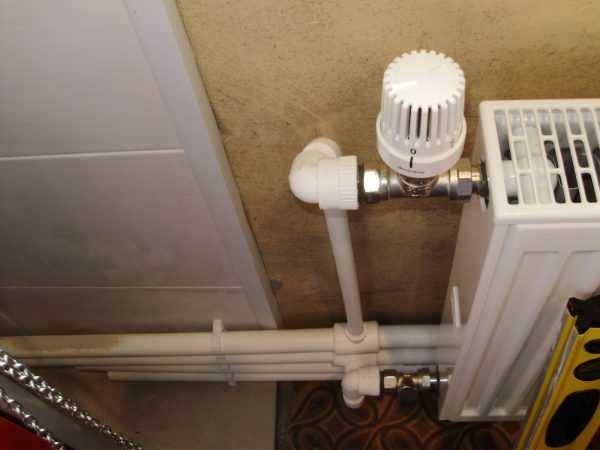

установка термостата

В случае с механическим термостатом, его не стоит устанавливать вертикально, чтобы термочувствительная область не попадала в поток горячего воздуха от радиатора. Это касается и электронных регуляторов с датчиками. Сама коробочка с интерфейсом может устанавливаться где угодно. Главное, чтобы было удобно пользоваться устройством, и никто не задевал его, перемещаясь по дому.
А датчики являются чувствительными устройствами:

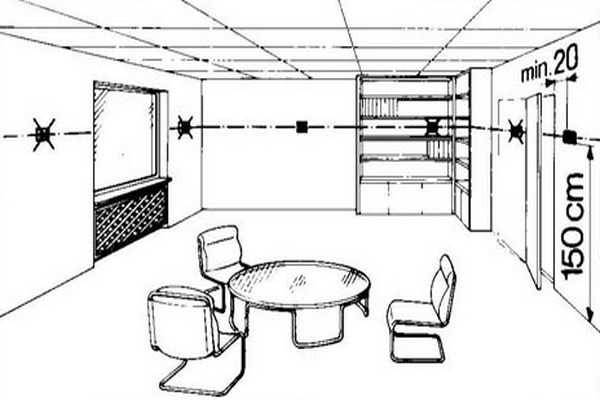

Они не должны крепиться ниже 80 см. от пола, иначе холодный воздух, который там скапливается, будет сбивать работу;
Не стоит устанавливать датчики на ярко освещенном солнцем участке стены. Тогда в дневное время температура в доме может падать;
И последнее условие – удаленность от бытовых и отопительных приборов. Тепло от радиатора или задней стенки холодильника может повредить нормальной работе датчиков.

Если соблюсти все эти условия, то смонтированная система будет работать как часы. Только не стоит забывать об инструкции, идущей в комплекте. Прочитав ее заранее, можно избежать многих проблем. Особенно, когда к высокотемпературной отопительной системе с использованием радиаторов присоединяется теплый пол, то есть низкотемпературная система. Вручную тут уже температуру точно не отрегулируешь. Для теплых полов используется немного другой принцип контроля. Он основан на использовании сервоприводов.

Сервоприводы (терморегуляторы) для теплого пола

Сервоприводы оснащены небольшим двигателем и встроены в устройство термостата теплого пола. Существует два вида сервоприводов:

Нормально-открытые, которые используются для холодильных систем;
Нормально-закрытые, которые необходимы для функционирования отопления в доме.

схема теплого пола

Такое странное название сервоприводы получили за положение, в котором находится заслонка по умолчанию. В нормально-закрытых сервоприводах, она, что неудивительно, закрыта. При подаче энергии открывается. В конструкции теплого пола такой сервопривод устанавливается на обратном коллекторе, другими словами – термостатическом клапане. Это помогает избавиться от ручной настройки системы.

Общая схема работы сервопривода также не представляет собой ничего сложного. В сервопривод поступает теплоноситель и передается в необходимом объеме далее в систему, в данном случае используется трех- или четырёхходовой смеситель. Регулируется только высота подъема конуса заслонки.

Команды на сервопривод можно подавать вручную, но гораздо более разумным вариантом будет использование единой контролирующей системы. Во-первых, она будет управлять работой и теплого пола, и радиаторов. Во-вторых, не будет необходимости бегать по всему дому и налаживать работу отопления вручную. Достаточно подсоединить провода и расположить консоль управления в удобном месте.

Как использовать терморегуляторы наиболее эффективно?

Как уже упоминалось выше, с помощью терморегуляторов можно взять под собственный контроль отопительную систему дома. Это само по себе удобно, но в заключение хотелось бы подробнее расписать преимущества использования терморегуляторов.

Контроль расхода тепла и счетчик помогут сильно сэкономить на оплате счетов по отоплению. Вплоть до того, что терморегуляторы окупятся за пару месяцев.
Электронные регуляторы помогут настроить отопление таким образом, чтобы оно работало когда это действительно необходимо. В остальное время котел будет включен на минимальную мощность, чтобы не допустить замерзания труб и прорыва системы.
Комбинация теплого пола и радиаторов под контролем хозяина помещения может обеспечить уютную домашнюю обстановку в любое время года. При этом не будет постоянной смены жары и холода, а также сквозняков из-за открытых форточек и дверей.

Даже этих 3-х пунктов вполне достаточно, чтобы купить для пробы дешевый терморегулятор. Он докажет свою эффективность и вскоре можно будет обновить систему. Главное не делать это слишком часто. Даже устаревшие модели вполне способны выполнять все возложенные на них функции.

xn——6cdcklga3agac0adveeerahel6btn3c.xn--p1ai

Управление обогревателем с помощью терморегулятора: советы и отзывы

Как работает термостат в инфракрасном обогревателе?

Рассмотрим управление обогревателем с помощью терморегулятора на примере био конвектора Венеция ПКИТ 750. Терморегулятор — приспособление для автоматического поддержания заданной температуры в помещении на одном уровне. Как инструмент управления обогревателем терморегулятор очень прост. Для точного поддержания температуры в помещении оборудованном термостатом, от человека требуется наименьшее участие — достаточно один раз выставить комфортную температуру для себя, а остальное сделает сам прибор.

В пример возьмем био конвектор класса «Стандарт+» ПКИТ 750. Данный био конвектор уже оборудован встроенным терморегулятором, который будет отсекать питание, при наборе био конвектором ПКИТ 750 предельно заданной температуры. Но, реагировать он будет на температуру плиты био конвектора, а не на температуру воздуха в помещении! К примеру, вы задали на встроенном терморегуляторе, значение 60 градусов по цельсию: на улице -5 градусов, у вас дома +19-20 градусов — тепло и комфортно.

Завтра на улице -1 градус, био конвектор ПКИТ 750 продолжает включаться, реже конечно, но у него задача нагреть не воздух, а самого себя в первую очередь, мы же его попросили 60 градусов… Это уже перерасход, казалось бы «лишних» 2-3 градуса ничего не изменят, а нет, поскольку они именно «лишние» + 2-3 градуса к комфортной температуре, в сутки может вылиться в 3-5 «лишних» киловатт электроэнергии, и это только с одного био конвектора ПКИТ 750.

Послезавтра на улице — 10 градусов, био конвектору ПКИТ 750 придется потрудится, ведь ему можно разогреться всего до 60 градусов из возможных 90 градусов, и он будет усердно работать не выключаясь, что тоже несомненно будет перерасходом электроэнергии.

Этого можно избежать двумя способами:

Тщательно следить за изменением температуры на улице и регулировать самостоятельно температуру ПКИТ 750, как того требует погода.
Установить комнатный терморегулятор (термостат) и больше не мешать им качественно работать.

На улице +1 — у вас дома +20.

На улице -10 — у вас дома +20, без перерасхода лишнего киловатта электроэнергии.

Как на первый взгляд может показаться, терморегулятор (термостат) больше как новинка и комфорт использования отопления, но я считаю что терморегулятор — это, в первую очередь, экономичное и разумное использование энергии, ну и конечно же комфорт и тепло вашего дома.

Как подключить терморегулятор к инфракрасному обогревателю?

Существует много терморегуляторов, но принцип работы у них схож. У одних маленький резервуар с газом (сильфон), который чувствительно реагирует на изменения температуры, расширяется и уменьшается в объеме, тем самым замыкая или размыкая контакты. У других пружина выполненная из материала очень чувствительного к изменениям температуры, которая расширяясь замыкает, а стягиваясь размыкает контакт.

Также широко распространены электронные и механические, но условия установки терморегулятора для всех одинаковые.

На какой высоте устанавливают терморегулятор? Ответ на этот вопрос прост — выносной терморегулятор (термостат) устанавливается не ниже 1,2 — 1,5 метра от пола, в месте, где чаще и дольше всего находятся люди, т.к. именно отсюда будет поступать сигнал «хватит греть или давай еще».

Терморегулятор не устанавливают непосредственно вблизи отопительного прибора, поскольку температурные данные, которые будет получать термостат, будут неточными.

Используйте энергию разумно. Всем тепла! 🙂

domateplo.com.ua

принцип работы, как проверить защитный терморегулятор

Водонагреватель позволяет создать комфортные условия проживания за счёт постоянного обеспечения горячей водой.

Главные составляющие любого водонагревателя – это:

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

внешний корпус, который может быть металлическим, пластиковым или комбинированным;
внутренний бак, который обычно выполняется из нержавеющей стали;
термостат / терморегулятор, о котором пойдёт речь ниже;
ТЭН (трубчатый электронагреватель).

Термостат для водонагревателя

Защитный термостат для водонагревателя – это приспособление для удержания температуры воды в рамках заданных значений. Его называют «защитным», потому что его основная функция в предохранении прибора от перегрева. Он регулируют температуру воды в баке, своевременно запуская и прекращая процесс её нагрева.

Кроме автоматизации работы, термостат несёт ответственность за безопасность пользования водонагревательным оборудованием. Потому что если температура будет повышаться, то будет расти и давление в баке. И если не следить за давлением, то может произойти взрыв системы.

Принцип работы

Каждый производитель оснащает водонагреватели разным типом термостата, однако принцип работы устройства всё равно остаётся одинаковым.

Терморегулятор размыкает контакты ТЭНа, если вода достигает нужного температурного значения, а при охлаждении жидкости ТЭН включается обратно. В этом и заключается принцип работы терморегулятора водонагревателя.

Его задача заключается в контроле за нагреванием и остыванием воды.

Современный термостат для водонагревателя может подавать дополнительные сигналы. К примеру, если произошла поломка трубчатого электронагревателя, то следующим этапом будет автоматическое отключение системы от сети электропитания. Или, к примеру, по тому же шаблону произойдёт отключение, если ТЭН не справится со своими обязанностями из-за налёта.

Виды терморегуляторов

Водонагреватели могут быть оснащены разными терморегуляторами. Основные виды – это стержневые, капиллярные, электронные.

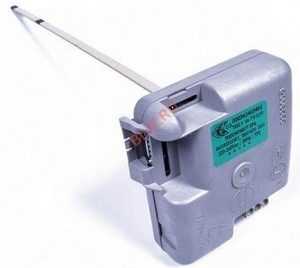

Термостат стержневой для водонагревателя – это сегодня самый популярный вид. Представляет собой небольшую в диаметре трубку, функционирующую по законам физики. При нагревании трубка линейно расширяется и давит на выключатель, а при остывании происходит сжатие и включение ТЭНа.

Имеет недостаток в неточности работы, так как его расположение близко к подводу воды.

Накопительный бойлер выполнен так, что при выходе горячей воды, в бак тут же поступает холодная, чтобы водный уровень всегда был одинаковым. Так как терморегулятор стержневой находится вблизи подвода холодной воды, то ему остаётся критически мало времени на расширение до нужных размеров. Холодная жидкость быстро его остужает, и бойлер во время его применения функционирует почти что без остановки.

Стержневой термостат для водонагревателя

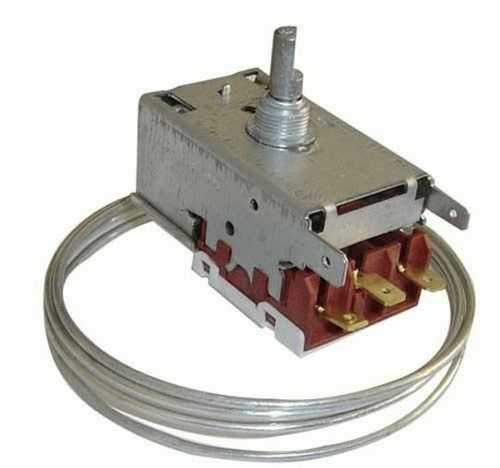

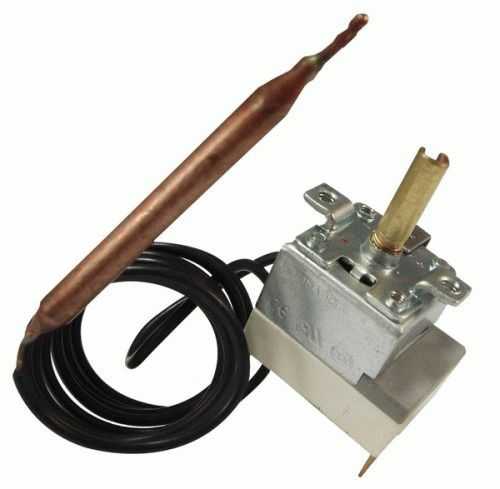

Капиллярный защитный термостат для водонагревателя является более современным решением. Состоит он из такой же трубки небольшого диаметра, в которой находится капсула с контрастной жидкостью. Такой терморегулятор меняет свой объём от температуры в ёмкости нагревателя. При определённом нагреве вода давит на мембрану, которая связана с электроконтактами.

Капиллярный термостат для водонагревателя

Электронный термостат для водонагревателя считается также современным вариантом. Для лучшего функционирования он взаимодействует с защитным реле. Это даёт возможность аварийному отключению питания в случае, если ёмкость водонагревателя пуста.

Электронный термостат водонагревателя Ariston

Безусловно, есть и другие классификации термостатов. Если рассматривать со стороны главного управляющего элемента, то можно выделить электромеханические и электронные приспособления. Если взять за основу способ указания температуры, то бывают простые и программируемые. Накладные и врезные термостаты выделяют на основании типа установки.

Как проверить термостат

Выход из строя терморегулятора – частая причина поломки даже самых качественных бойлеров. Заметить неполадки можно и самому, без посторонней специализированной помощи.

Самыми частыми проблемами, связанными с терморегуляторами, могут быть следующие:

капиллярная трубка из меди износилась;
сбой в настройках элемента нагрева;
появление налёта;
неисправности из-за перепадов напряжения;
слабое согласование контактов нагревателя и термостата.

Для проверки термостата водонагревателя понадобится мультиметр.

Как проверить терморегулятор водонагревателя или как «прозвонить» термостат на водонагревателе:

Сначала узнайте, исправен ли термостат. Для этого снимите его и переведите в режим измерения сопротивления.
Следующим этапом задайте максимальное значение температуры и измерьте сопротивление на контактах вывода и ввода устройства. Конструкция термостата скорее всего не исправна, если прибор никак «не откликается».
Если всё же конструкция исправна и отреагировала, то нужно перевести ручку регулятора на самый малый показатель и снова присоединить щупы тестера к контактам.
В конце при помощи зажигалки нагрейте трубку терморегулятора. Если система исправна, то должно отреагировать реле, которое размыкает цепь, и показатель сопротивления подскочит.

Как правильно выбрать

Можно с уверенностью сказать, что при поломке термостата, будет проще, легче и дешевле купить новый.

Подобрать термостат для водонагревателя конкретной модели можно, учитывая геометрические размеры трубчатого электронагревателя, его мощность, а также опираясь на объём бака водонагревательной конструкции.

Но нужно учесть следующие моменты:

Отправляясь за покупкой, возьмите с собой технический паспорт водонагревательной конструкции, чтобы показать продавцу. Продавец поможет вам подобрать нужную именно в данном случае модель и не ошибиться.
Не выбрасывайте реле. Оно может пригодиться при выборе идентичного устройства (ведь на каждом есть своя маркировка).
Если выбираете прибор самостоятельно, то учитывайте размеры, силу тока и сопротивления, а также рабочие характеристики.

Термостат не только поддерживает водонагреватель в рабочем состоянии, но и делает потребление электричества более экономным. Это одна из главных составных частей водонагревательной конструкции, поэтому стоит ей уделять особое внимание.

teplofan.ru

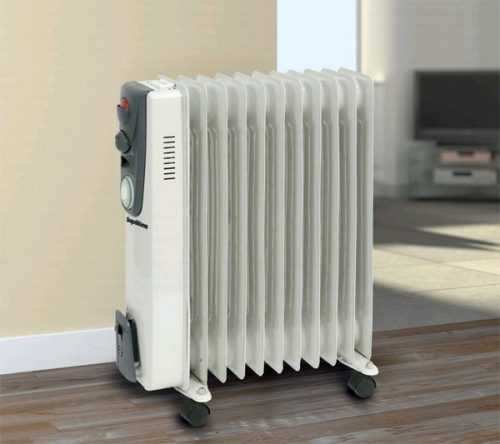

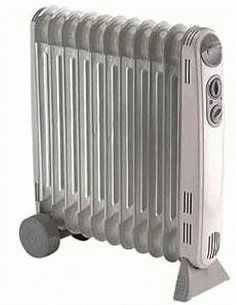

Термостат масляного радиатора — види и особенности

Терморегулятор – это устройство для автоматического управления температурным режимом, устанавливаемое на отопительное оборудование. Пользоваться обогревателем без терморегулятора неудобно, поскольку придется постоянно вручную включать устройство в зависимости от того, холодно или жарко в помещении. К тому же ручным способом не получится предварительно прогреть помещение, к примеру, перед возвращением домой с работы.

Также следует отметить пожароопасность приборов, не оснащенных регуляторами, если их оставлять включенными в течение долгого времени. И, наконец, терморегулятор позволяет оптимизировать расход электроэнергии в помещении, так как автоматика включает оборудование только тогда, когда это действительно нужно.

Разновидности терморегуляторов

Существует три типа регуляторов:

электронные;
электромеханические;
механические.

Ниже вкратце разберемся в характеристиках каждого из них.

Электронные регуляторы

Терморегулятор с электронной начинкой имеет в своем составе три компонента:

температурный датчик;
микропроцессор, отвечающий за обработку и передачу информации;
термореле, благодаря которому осуществляется коммутация управления.

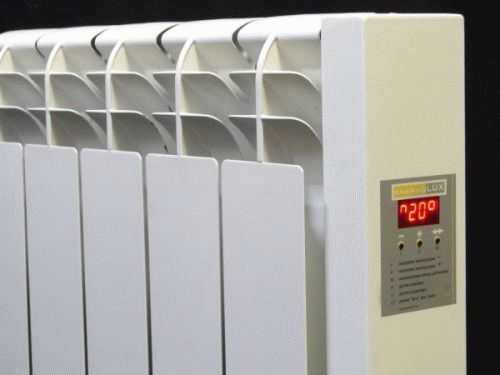

Основное преимущество электронных регуляторов – высокая точность, с которой определяется температура в помещении, эффективное и простое управление температурным режимом.

Электронные терморегуляторы применяются не только в масляных обогревателях, но и для организации управления более масштабными отопительными системами (например, «умным домом»).

Электромеханические регуляторы

Электромеханические устройства на основе реле значительно проще электронных приборов. Существует несколько видов электромеханических регуляторов:

Устройства первой группы включают группу контактов и сдвоенной металлической пластины. При нагреве оборудования пластина выгибается и, таким образом, размыкает группу контактов. Следствием размыкания является остановка подачи электричества к нагревательной пластине. При остывании обогревателя пластина возвращается в исходную точку, и электроцепь начинает работать в прежнем режиме, поскольку контакты снова замкнуты. Цикличность работы позволяет поддерживать температурный уровень на приблизительно одинаковом уровне.
Устройства, оснащенные реле, работают по принципу расширения его элементов в результате нагревания. Реле представляет собой цилиндрическую трубу, в которой содержится отзывчивое к нагреву вещество. Труба находится в емкости с водой. Когда повышается температура обогревателя, вещество в трубе расширяется. Когда температура достигает определенного значения, расширенное содержимое воздействует на электрическую цепь при помощи привода, в результате чего происходит замыкание или размыкание контактов. Подобным способом удается избежать перегрева оборудования.

Механические

Наиболее просто устроены регуляторы механического типа. Такие термостаты представляют собой обычную запорную арматуру. Конструкция устройства включает в себя баллон со штоком, который наполнен термически чувствительным веществом. В результате расширения вещества при нагреве, шток частично или полностью перекрывает поток теплоносителя в системе.

Типичные поломки масляных обогревателей

Прежде чем приступить к устранению проблемы, необходимо провести диагностику. Ниже представлено несколько советов, которые помогут выяснить причину неисправности:

Треск после включения не означает поломку. Скорее всего, речь идет о разогреве масла внутри радиатора. Также треск может быть следствием наклонов или падений обогревателя, результатом чего стало смещение масла и воздуха. Снизить уровень шума поможет установка оборудования на идеально ровную поверхность.
Если радиатор не включается, необходимо исключить из списка потенциальных проблем розетку, подключив прибор к другому источнику электроэнергии. По степени распространенности поломки можно выстроить в следующей последовательности: отошел контакт, проблема с вилкой, повреждение шнура.
Если устройство подает внешние признаки работы (включены лампочки индикаторов, вращаются вентиляторы), но не нагревается, проблема вероятнее всего в термореле. Заменить эту деталь можно своими руками.
Отсутствие нагрева может указывать и на неисправность нагревательного элемента. В данном случае не рекомендуется проводить ремонт своими силами, понадобится помощь квалифицированного специалиста.
О неисправности термостата можно говорить в случае, когда не происходит отключения обогревателя после достижения необходимой температуры.

Электрика

Если причина поломки в электрике, понадобится специальный прибор – мультиметр.

С помощью этого устройства проверяем:

исправность вилки и розетки;
отсутствие короткого замыкания между элементами обогревателя.

Нередко проблема заключается в выгорании проводов в точках их соединений. Обесточиваем оборудование и проверяем все клавиши выключателя.

Для проверки используем мультиметр в следующих положениях:

в положении «включено» будет короткое замыкание;
в положении «выключено» не будет никакой реакции.

Проверяем с помощью мультиметра регулятор. Уровень сопротивления должен быть незначительным при отсутствии короткого замыкания.

Разбираем корпус и оцениваем состояние контактов в блоке управления: они могут быть ослабленными, перегоревшими или окисленными. Если контакты окислились, поможет их обработка спиртом, а также зачистка наждачной бумагой и изоляция. Лучший изолятор – стеклотканевая изоляционная лента, способная выдерживать 200-градусную температуру. Ослабленные контакты подтягиваем отверткой, перегоревшие меняем. После работы с контактами еще раз проверяем оборудование на наличие короткого замыкания.

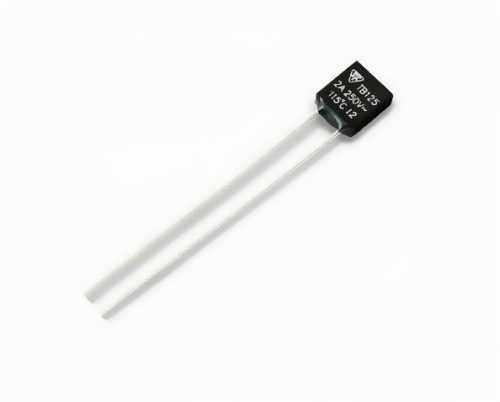

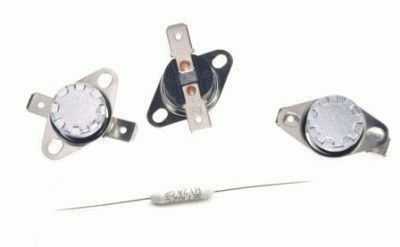

Термопредохранители

Предохранителей может быть несколько. После прозвона и обнаружения перегоревшего предохранителя удаляем его. Устанавливаем новый предохранитель, а проводку изолируем.

Биметаллическая пластина

Если пластина подверглась деформации, ее нужно поменять.

Порядок действий:

Разбираем термостат.
Устанавливаем температуру нагрева на минимум.
Снимаем с винта ручку терморегулятора, раскручиваем гайки, удаляем рамку.
Меняем биметаллическую пластину на новую.

Сильное повреждение пластины часто провоцирует течь масла.

Утечка масла

В данном случае понадобится ремонт бака. Это не всегда оправданно, так как бак проще заменить. Однако если решено провести ремонтные работы, необходимо учитывать следующие нюансы:

Масло необходимо полностью слить.

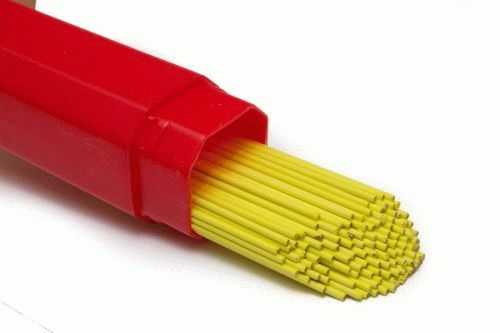

Для пайки бака нужен не оловянный, а латунный припой. Также подойдет серебряный или фосфорно-медный припои. Понадобится горелка.
Для качественной стыковки швов нужно тщательно зачистить материал от следов коррозии.
По окончании ремонтных работ в емкость нужно залить новое масло. При этом соотношение масла к воздуху должно составлять 9 к 1. Можно использовать трансформаторное масло, однако отработку заливать нельзя, поскольку результатом будет загрязнение ТЭНа накипью. Также следует учитывать несовместимость минеральных масел с синтетическими.

Неисправность ТЭНа

Эта деталь масляного радиатора не подлежит ремонтным работам, ее нужно менять. Однако замена ТЭНа возможна лишь в том случае, если он съемный. Новая деталь выбирается исходя из требующейся мощности. Лучший материал, из которого изготавливается качественный ТЭН, – медь.

При установке ТЭНа уделить внимание стыку этой детали с корпусом. Прокладку следует обработать герметиком, хотя в дальнейшем, наверняка, понадобятся повторные герметизации. Установить новый ТЭН можно и на неразборную конструкцию, но в этом случае будет очень сложно произвести вальцовку уже развальцованной детали.

Датчик положения

Данный элемент безопасности представляет собой груз, при изменении угла которого происходит автоматическое отключение прибора. Для проверки работы этой детали нужно положить обогреватель набок и произвести прозвон контактов. Если датчик неисправен, ремонту он не подлежит.

При выборе терморегулятора рекомендуется отдавать предпочтение хорошо зарекомендовавшим себя компаниям-производителям, поскольку эта деталь – часть общей системы и ее неисправность может стать причиной аварийной ситуации в помещении. Также необходимо принимать во внимание все особенности правильной организации отопительной системы, в том числе площадь помещения и мощность оборудования.

klivent.biz

Для чего нужен термостат в системе отопления

Зачем нужен термостат?
Начало отопительного сезона повсеместно сопряжено с заботами о бесперебойной работе отопительной системы и сохранением тепла. Эта тема является актуальной как для хозяина частного дома, так и для общественных предприятий, офисов и организаций. Недостаточно отапливаемое помещение либо слишком высокая температура и пересушенный воздух являются основными причинами возникновения неприятных ощущений и нарушения нормальной жизнедеятельности человека.

Важно правильно расположить термостат, а так же настроить. От этого будет зависеть качество и долговечность его работы.

Обеспечение в помещении комфортных условий для проживания достигается за счет монтажа в различных тепловых установках специального прибора, позволяющего осуществить регулировку необходимой температуры. Такое устройство называется термостат.

Его работа заключается в отключении или включении подачи энергии на тепловую установку при изменении температуры.

Срабатывание прибора происходит после получения информации о состоянии окружающей среды от термодатчика, который расположен в зоне, исключающей воздействие отопительными приборами.

Термостат классифицируется по следующим признакам:

Назначение прибора.
Способ установки.
Типы используемых термодатчиков.
Технические возможности прибора.

Основные виды и возможности термостатов

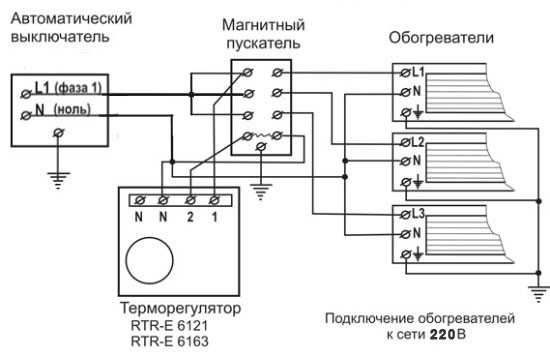

Схема подключения терморегулятора.

Существует два основных вида терморегуляторов: газонапольный и жидкостный.

Газонапольный термостат в отличие от жидкостного типа более чувствителен к смене температурного режима окружающей среды и имеет более длительный срок службы — до 20 лет. В качестве термочувствительного вещества используется газоконденсат.

Что касается жидкостного вида, то он имеет более точные температурные показатели, чем газонапольный. В большинстве случаев для его наполнения используется парафин.

Также термостаты бывают:

Аналоговый комнатный. Такое устройство позволяет непрерывно поддерживать выбранный температурный режим. Однако его технические возможности несколько ограничены. Пуск и остановка, а также изменение параметров работы происходят только ручным способом и полностью исключают программирование системы.

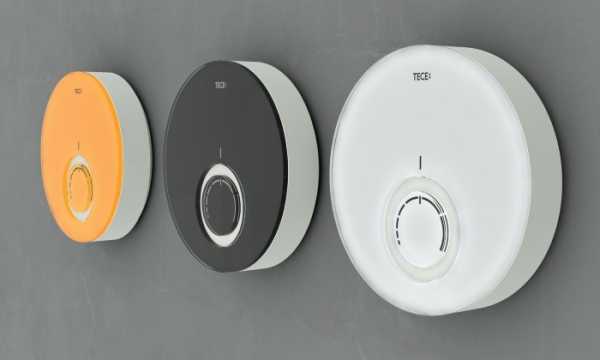

Цифровые комнатные. Установка приборов подобного типа расширяет возможности управления, что позволяет снизить нагрузку на отопительную систему. Цифровой термостат изменяет и поддерживает температуру по установленной заранее программе. Кроме самых простых функций («удобство» и «затухание») он позволяет регулировать режим и автоматически переключаться до 4 раз в день.
Терморегуляторы для добавочной системы «теплый пол». Особенностью функционирования такой системы является ее независимость от температуры воздуха, и отопление помещения осуществляется за счет других тепловых установок (конвектора, радиатора и др.) Поэтому работу терморегулятора обеспечивает датчик, установленный в зоне пола.

Иногда нет возможности либо технически сложно регулировать работу системы отопления обычным способом. Такая ситуация может возникнуть при реконструкции объектов или в случае дополнительной инсталляции отопительных приборов. Поэтому оптимальным управлением подачи тепла в этом случае является монтаж термостата с беспроводным способом регулирования.

Устройство и принцип работы термостата

Термостат состоит из следующих основных элементов:

сильфон;
шток;
золотник;
клапан.

Схема устройства терморегулятора.

В момент передачи данных с термодатчика об отклонении температуры окружающей среды от заданного значения происходит перемещение штока, вследствие чего изменяется положение клапана. Данный процесс совершается за счет изменения состояния чувствительного элемента термостата.

Чувствительный элемент представляет собой замкнутую полость (сильфон), заполненную жидким или газообразным веществом. С изменением температуры воздуха рабочее вещество уменьшается или увеличивается в объеме, вследствие чего растягивает или сжимает сильфон. Плавно меняясь в размере, сильфон производит постепенное перемещение золотника, который, в свою очередь, с помощью штока приводит в движение клапан.

Для эффективной работы термостатического устройства необходимо правильно подобрать тип и размер регулирующего клапана. Его выбор будет зависеть от системы отопления и диаметра отверстия подводящей трубы или в пробке радиатора. Они делятся на два основных вида — RTD-N или RTD-G.

Первый тип клапана предназначен для работы в двухтрубных системах отопления, расположенных в современных многоэтажных домах и в домах с индивидуальным отоплением, имеющих принудительную циркуляцию. Клапаны типа RTD-G устанавливаются в однотрубных системах отопления. Данный конструктивный элемент разработан специально под российские условия, так как однотрубная система — явление достаточно редкое для европейских стран. Обладая повышенной пропускной способностью, они могут использоваться и для двухтрубных систем отопления.

Устанавливаются термостаты в месте подачи теплоносителя на трубопровод. Ставить его нужно так, чтобы термостатический элемент находился в горизонтальном положении со стороны подачи теплоносителя.

Где и как правильно расположить терморегулятор

Схема расположения терморегулятора.

Нужнее всего термостат в помещениях, где имеются значительные температурные колебания в течение дня. Это может быть кухня с работающей плитой, комнаты, расположенные на солнечной стороне, гостиная, детская, спальни, различные кабинеты общественных учреждений, в которых может быть долгое затишье.

Чтобы получить желаемый эффект от установки терморегулятора, необходимо правильно его расположить и настроить. Для этого не следует его прятать за шторами, декоративными решетками, шкафами или устанавливать в нишах. Для настройки термостата необходимо:

Максимально уменьшить потерю тепла. Для этого потребуется плотно закрыть все окна и двери в комнате.
Установить комнатный термометр.
Открыть клапан на полную мощность. При этом температура воздуха в помещении начнет быстро возрастать.
Дождаться момента, когда температура воздуха станет на несколько градусов выше требуемой, затем закрыть клапан.
Когда температура опустится на желаемую величину, можно постепенно открыть клапан. Услышав шум воды и ощутив нагревание корпуса клапана, остановить закрытие и запомнить это положение.

Использование терморегулятора в индивидуальной системе отопления позволяет снизить затраты тепловой энергии на 20%, вследствие чего уменьшается расход топлива. Длительный срок эксплуатации и отличная возможность экономии денежных средств позволяет уже через несколько лет полностью окупить стоимость прибора и его установку.

dekormyhome.ru

Терморегулятор для радиатора отопления: виды и принцип работы

Чтобы обеспечить рациональное использование тепловой энергии, устанавливают терморегулятор для радиатора отопления. Такой прибор поможет сэкономить средства в отопительный период. Их конструкция и принцип работы просты, поэтому его можно установить самостоятельно.

Терморегулятор для радиатора отопления

Устройство и принцип работы

В стандартной комплектации устройства имеется два элемента: термоклапан и специальная термоголовка. Первый элемент выполняет исполнительные функции, то есть переключает показатели температуры. Второй – состоит из цилиндра, который заполнен специальной жидкостью. Если наблюдается повышение температуры, то жидкость будет расширяться и иметь большой объем. При понижении системы происходит обратная реакция, то есть сжатие. Благодаря этому и работает стандартный терморегулятор. Данный принцип влияет на движение нажимного штока, контролирующего подачу теплоносителя через специальное отверстие.

Схема устройства терморегулятора

Термостатический элемент – служит для настройки необходимых температурных параметров.
Термостатический клапан – с помощью него происходит присоединение к отопительному прибору.
Шкала настройки – задает определенное значение температуры.
Чувствительный элемент – в качестве него выступает газ или вода.
Разъемное соединение – служит для присоединения к системе отопления.
Шток. Чувствительный элемент (4) может расширяться и сужаться, вследствие этого процесса цилиндр давит на компенсационный механизм (8). Шток поднимается или опускается в зависимости от выбранного режима. Если движется вниз, то температура радиатора снижается, если вверх – поднимается.
Золотник.
Компенсационный механизм.
Накидная гайка – соединяет верхнюю и нижнюю часть терморегулятора.
Фиксирующее кольцо – после установления конкретного режима с помощью шкалы (3), кольцо (10) фиксирует значение и удерживает его определенное время.

Классификация

Термостаты делятся по виду чувствительного элемента, находящегося внутри цилиндра. Здесь может находиться не только жидкость, но и газ. Газовые приборы быстрее реагируют на изменение температуры. Однако более точными считаются жидкостные, благодаря чему происходит качественное регулирование температуры батарей.

Такое оборудование может работать одинаково для всех видов отопительных систем. В однотрубной системе сопротивление термоклапана будет ниже, чем в двухтрубной. Терморегулятор подбирается в процессе проектирования системы отопления. Однако возможны случаи, когда установка осуществляется на уже смонтированную систему. При этом эффективность его работы будет ниже.

Изменение температуры батарей можно осуществлять с помощью ручных и автоматических моделей терморегуляторов. Наиболее выгодными являются приборы с автоматическим программным управлением. Принцип работы заключается в самостоятельном регулировании температуры в помещении и поддержании ее на заданном уровне в любое время суток. На работе таких моделей сказываются и дополнительные факторы, например, время суток.

Ручные приборы поддерживают температуру на том уровне, который был установлен владельцем квартиры. Электронный терморегулятор нагревает воздух до заданных параметров и затем отключается. Как только температура падает до конкретных пределов, он снова включается.

Как выглядит электронный терморегулятор
Виды

Какие бывают виды терморегуляторов
Существует три основных вида приборов, которые классифицируются по принципу действия:
Пассивные. Такие термостаты функционируют при условии изолирования их от окружающей среды.
Активные. Самостоятельно устанавливают и поддерживает температуру батарей.
Фазового перехода. Принцип работы таких моделей основывается на изменении агрегатного состояния рабочей жидкости.
Наиболее популярными являются активные терморегуляторы данфосс. Они предназначены для контроля температуры батарей. Конструкция их проста, поэтому монтаж оборудования можно выполнить самостоятельно, внимательно изучив инструкцию.
Существуют также выносные модели. Они подключается к радиатору по специальной технологии, которая не влияет на эффективность системы отопления и долговечность оборудования.
Плюсы
Термостаты данфосс обладают множеством преимуществ. Они имеют простую конструкцию, поэтому их установка не занимает много времени. Такие приборы самостоятельно регулируют температуру воздуха в помещении и поддерживают ее на заданном уровне. Помимо созданных комфортных условий, они существенно экономят средства на использование тепловой энергии. Такая экономия заметна в индивидуальных системах отопления. При централизованном отоплении необходимо устанавливать дополнительный счетчик.
При проектировании системы отопления предусматривают установку батарей с встроенными терморегуляторами. Монтаж также осуществляется и на готовую систему, при этом ее эффективность снизится.
Оборудование для монтажа
Чтобы установка термостата не заняла много времени, следует подготовить такие инструменты:
болгарка или ножовка;
гаечные ключи разных размеров;
трубные клуппы;
уплотнительный материал.
Монтаж

Монтаж терморегулятора в систему отопления дома
Установка довольно проста и включает в себя 4 основных этапа. Рассмотрим каждый из них отдельно.
Подготовка. На этом этапе необходимо снять батарею и слить с нее оставшуюся воду. Если есть вентиль, то он демонтируется. Наличие обводного трубопровода позволит циркулировать теплоносителю по другим помещениям. Если же его нет, то отключение отопления согласовывается с уполномоченными органами. Лучше всего выполнять данный процесс по окончанию отопительного периода, когда вся вода из системы удалена.
Монтаж терморегулятора. Установка термостата происходит с помощью резьбового соединения. Для начала на резьбу наматывается подготовленный уплотнительный материал, который пропитывается краской. Далее прибор аккуратно вкручивается на место входа теплоносителя. При значительном усилии корпус может повредиться.
На клапане есть специальная стрелка. Она должна находиться в направлении движения теплоносителя. В противном случае прибор не будет функционировать.
Монтаж термостатического элемента. Эта деталь служит для определения температуры в помещении, одновременно являясь запорным механизмом. Он монтируется в горизонтальном положении таким образом, чтобы тепло, исходящее из радиатора, не действовало на температурный датчик. Если такой возможности нет, то лучше приобрести специальное оборудование с выносным датчиком, который может располагаться на расстоянии до 2 м от батарей.
Данная процедура должна выполняться с соблюдением таких правил:
прибор должен располагаться на расстоянии 80 см от пола. Внизу собирается холодный воздух, который может влиять на показатели, и эффективность системы снизится.
на термодатчик не должно воздействовать тепло, исходящее не только от радиатора, но и бытовых приборов.
на термодатчик не должны падать прямые солнечные лучи;
электронный датчик не должны загораживать предметы мебели.
Настройка терморегулятора – последний этап. При первом включении системы отопления необходимо настроить термостат. Это можно сделать самостоятельно, прочитав инструкцию. Для разных типов батарей процедура различается, однако есть общее правило – настройка и калибровка прибора происходит после полноценного прогрева помещения.
Чтобы отрегулировать температуру более точно следует закрыть все проемы, из которых будет выходить тепло.
Клапан открывается полностью, чтобы определить максимальную теплоотдачу батарей. При повышении температуры на 6 ºС, клапан поворачивают в обратное направление в сторону уменьшения температуры. Через терморегулятор движется теплоноситель, который нагревает его. Термоголовка запоминает необходимое положение. Далее, он будет придерживаться заданной температуры. Процесс настройки клапана на этом заканчивается.
Устанавливать терморегуляторы следует с той комнаты, где наблюдается значительный температурный перепад. К таким помещениям относятся те, где выделяется дополнительное тепло, а также на которые воздействуют прямые солнечные лучи. Примером может послужить кухня.
В индивидуальных домах монтаж термостатов начинается с верхних этажей, если таковые имеются. Это делается, потому что воздух в системе отопления поднимается вверх, из-за чего может возникнуть температурный перепад в других комнатах.
Термостаты для одно, — и двухтрубной системы
В однотрубной системе отопления все радиаторы соединены последовательно. Установить терморегулятор на такую систему невозможно, так как циркуляция теплоносителя может прекратиться. Поэтому необходимо заменить старые радиаторы на конвекторы с таким элементом, как байпас. Терморегулятор подбирается с большим диаметром. Стоит учитывать, что через клапан будет проходить весь теплоноситель, поэтому термостат должен иметь малое сопротивление.
Для двухтрубной системы все намного проще. Здесь не нужно устанавливать байпас, так как отопительные приборы соединены параллельно, то есть, отключив один радиатор, другие не выйдут из строя. Здесь уже монтируется термостат с большим гидравлическим давлением.
Видео про термостат
Каким образом происходит регулировка температуры в радиаторе отопления, рассказывает видео ниже.
Установку терморегулятора можно выполнить самостоятельно. Все что необходимо – тщательно изучить конструкцию и принцип работы прибора. Термостат служит для поддержания температуры воздуха в помещении на заданном уровне, а также позволяет снизить тепловые расходы на отопление.
Facebook
Twitter
Вконтакте
Одноклассники
aqueo.ru
Термостат для масляного радиатора — Микроклимат в квартире и доме
Какой термостат для масляного обогревателя лучший?
Терморегулятор – это устройство для автоматического управления температурным режимом, устанавливаемое на отопительное оборудование. Пользоваться обогревателем без терморегулятора неудобно, поскольку придется постоянно вручную включать устройство в зависимости от того, холодно или жарко в помещении. К тому же ручным способом не получится предварительно прогреть помещение, к примеру, перед возвращением домой с работы.
Также следует отметить пожароопасность приборов, не оснащенных регуляторами, если их оставлять включенными в течение долгого времени. И, наконец, терморегулятор позволяет оптимизировать расход электроэнергии в помещении, так как автоматика включает оборудование только тогда, когда это действительно нужно.

Разновидности терморегуляторов
Существует три типа регуляторов:
электронные;
электромеханические;
механические.
Ниже вкратце разберемся в характеристиках каждого из них.
Электронные регуляторы
Терморегулятор с электронной начинкой имеет в своем составе три компонента:
температурный датчик;
микропроцессор, отвечающий за обработку и передачу информации;
термореле, благодаря которому осуществляется коммутация управления.
Основное преимущество электронных регуляторов – высокая точность, с которой определяется температура в помещении, эффективное и простое управление температурным режимом.
Электронные терморегуляторы применяются не только в масляных обогревателях, но и для организации управления более масштабными отопительными системами (например, «умным домом»).

Электромеханические регуляторы
Электромеханические устройства на основе реле значительно проще электронных приборов. Существует несколько видов электромеханических регуляторов:
Устройства первой группы включают группу контактов и сдвоенной металлической пластины. При нагреве оборудования пластина выгибается и, таким образом, размыкает группу контактов. Следствием размыкания является остановка подачи электричества к нагревательной пластине. При остывании обогревателя пластина возвращается в исходную точку, и электроцепь начинает работать в прежнем режиме, поскольку контакты снова замкнуты. Цикличность работы позволяет поддерживать температурный уровень на приблизительно одинаковом уровне.
Устройства, оснащенные реле, работают по принципу расширения его элементов в результате нагревания. Реле представляет собой цилиндрическую трубу, в которой содержится отзывчивое к нагреву вещество. Труба находится в емкости с водой. Когда повышается температура обогревателя, вещество в трубе расширяется. Когда температура достигает определенного значения, расширенное содержимое воздействует на электрическую цепь при помощи привода, в результате чего происходит замыкание или размыкание контактов. Подобным способом удается избежать перегрева оборудования.
Механические
Наиболее просто устроены регуляторы механического типа. Такие термостаты представляют собой обычную запорную арматуру. Конструкция устройства включает в себя баллон со штоком, который наполнен термически чувствительным веществом. В результате расширения вещества при нагреве, шток частично или полностью перекрывает поток теплоносителя в системе.

Типичные поломки масляных обогревателей
Прежде чем приступить к устранению проблемы, необходимо провести диагностику. Ниже представлено несколько советов, которые помогут выяснить причину неисправности:
Треск после включения не означает поломку. Скорее всего, речь идет о разогреве масла внутри радиатора. Также треск может быть следствием наклонов или падений обогревателя, результатом чего стало смещение масла и воздуха. Снизить уровень шума поможет установка оборудования на идеально ровную поверхность.
Если радиатор не включается, необходимо исключить из списка потенциальных проблем розетку, подключив прибор к другому источнику электроэнергии. По степени распространенности поломки можно выстроить в следующей последовательности: отошел контакт, проблема с вилкой, повреждение шнура.
Если устройство подает внешние признаки работы (включены лампочки индикаторов, вращаются вентиляторы), но не нагревается, проблема вероятнее всего в термореле. Заменить эту деталь можно своими руками.
Отсутствие нагрева может указывать и на неисправность нагревательного элемента. В данном случае не рекомендуется проводить ремонт своими силами, понадобится помощь квалифицированного специалиста.
О неисправности термостата можно говорить в случае, когда не происходит отключения обогревателя после достижения необходимой температуры.
Если причина поломки в электрике, понадобится специальный прибор – мультиметр.
С помощью этого устройства проверяем:
исправность вилки и розетки;
отсутствие короткого замыкания между элементами обогревателя.
Нередко проблема заключается в выгорании проводов в точках их соединений. Обесточиваем оборудование и проверяем все клавиши выключателя.

Для проверки используем мультиметр в следующих положениях:
в положении «включено» будет короткое замыкание;
в положении «выключено» не будет никакой реакции.
Проверяем с помощью мультиметра регулятор. Уровень сопротивления должен быть незначительным при отсутствии короткого замыкания.
Разбираем корпус и оцениваем состояние контактов в блоке управления: они могут быть ослабленными, перегоревшими или окисленными. Если контакты окислились, поможет их обработка спиртом, а также зачистка наждачной бумагой и изоляция. Лучший изолятор – стеклотканевая изоляционная лента, способная выдерживать 200-градусную температуру. Ослабленные контакты подтягиваем отверткой, перегоревшие меняем. После работы с контактами еще раз проверяем оборудование на наличие короткого замыкания.
Термопредохранители
Предохранителей может быть несколько. После прозвона и обнаружения перегоревшего предохранителя удаляем его. Устанавливаем новый предохранитель, а проводку изолируем.

Биметаллическая пластина
Если пластина подверглась деформации, ее нужно поменять.
Разбираем термостат.
Устанавливаем температуру нагрева на минимум.
Снимаем с винта ручку терморегулятора, раскручиваем гайки, удаляем рамку.
Меняем биметаллическую пластину на новую.
Сильное повреждение пластины часто провоцирует течь масла.
Утечка масла
В данном случае понадобится ремонт бака. Это не всегда оправданно, так как бак проще заменить. Однако если решено провести ремонтные работы, необходимо учитывать следующие нюансы:
Масло необходимо полностью слить.
Для пайки бака нужен не оловянный, а латунный припой. Также подойдет серебряный или фосфорно-медный припои. Понадобится горелка.
Для качественной стыковки швов нужно тщательно зачистить материал от следов коррозии.
По окончании ремонтных работ в емкость нужно залить новое масло. При этом соотношение масла к воздуху должно составлять 9 к 1. Можно использовать трансформаторное масло, однако отработку заливать нельзя, поскольку результатом будет загрязнение ТЭНа накипью. Также следует учитывать несовместимость минеральных масел с синтетическими.
Неисправность ТЭНа
Эта деталь масляного радиатора не подлежит ремонтным работам, ее нужно менять. Однако замена ТЭНа возможна лишь в том случае, если он съемный. Новая деталь выбирается исходя из требующейся мощности. Лучший материал, из которого изготавливается качественный ТЭН, – медь.
При установке ТЭНа уделить внимание стыку этой детали с корпусом. Прокладку следует обработать герметиком, хотя в дальнейшем, наверняка, понадобятся повторные герметизации. Установить новый ТЭН можно и на неразборную конструкцию, но в этом случае будет очень сложно произвести вальцовку уже развальцованной детали.
Датчик положения
Данный элемент безопасности представляет собой груз, при изменении угла которого происходит автоматическое отключение прибора. Для проверки работы этой детали нужно положить обогреватель набок и произвести прозвон контактов. Если датчик неисправен, ремонту он не подлежит.
При выборе терморегулятора рекомендуется отдавать предпочтение хорошо зарекомендовавшим себя компаниям-производителям, поскольку эта деталь – часть общей системы и ее неисправность может стать причиной аварийной ситуации в помещении. Также необходимо принимать во внимание все особенности правильной организации отопительной системы, в том числе площадь помещения и мощность оборудования.
Какой термостат для масляного обогревателя лучший?

Термостат масляного радиатора представляет собой устройство, позволяющее получить заданную температуру в помещении. Существуют электронные, электромеханические и механические регуляторы.
Источник: klivent.biz
Найдено в интернете по запросу «термостат для масляного радиатора»

Как отремонтировать масляный обогреватель
В общих чертах расскажем про устройство перед советами, как отремонтировать масляный обогреватель. Те, кто считает, что и так знает полный комплект информации, и чувствует себя уверенно, пролистайте сразу до второго подраздела. Полагаем, что масляный обогреватель не водонагреватель, а потому залатать легче, и в то же время тяжелее (циклические температурные деформации дают щели). Прочим не рекомендуем первый отдел пролистывать, поскольку там будем определять условия для проведения ремонта, например, бака. Без подробного знания устройства внутри делать нечего.

Устройство масляного обогревателя
Температурные режимы и бак масляного обогревателя
Принцип работы масляного обогревателя заключается в передаче энергии небольшого по площади и размерам ТЭНа маслу, а затем через него и поверхности стального бака. Как известно, величина потери тепла зависит от разницы температур по обе стороны плоскости и площади. Первый параметр невыгодно увеличивать, потому что сгорит спираль. Если же заняться увеличением площади, то добиваемся нужного результата. При этом расчет идет таким путем, чтобы о поверхность бака нельзя было сильно обжечься и в то же время перепад температур с комнатой должен быть значителен, чтобы теплообмен имел место.
Нормальными условиями считаются те, когда в комнате 20 градусов по Цельсию. Рядовые граждане доводят эту температуру до 35 и даже выше. Это не полезно для здоровья, но, как говорится, клиент всегда прав. Поэтому производители выбрали меньшее из зол – поверхность масляного обогревателя нагревается до 70 ºС или даже меньше. Откуда взяли эту цифру. Слышали (в рекламе конвекторов), что якобы порядок чисел другой и зашкаливает за сотню.
Это не так. Мы разобрали масляный обогреватель и вот что там нашли полезного с точки зрения определения режимов:
Аварийный термостат KSD 301 с температурой срабатывания 80 градусов Цельсия.
Термопредохранитель левой марки, настроенный на 142 градуса по Фаренгейту. Это 61,5 градус Цельсия.
Аварийные термостаты KSD 301 и термопредохранитель
Первый стоял чувствительной площадкой на канале ближайшей к электронному блоку секции радиатора. Давайте проясним. Масло находится в такой вот гармошке, составленной из секций. Они привальцованы друг к другу, а швы прихвачены снаружи точечной сваркой (на деле не точки, а скорее черточки). Гармошка-радиатор неразборная и стоит на платформе с колесиками, к которой притянута, например, двумя проволочными скобами из стали. С одного бока гармошка выглядит, как радиатор отопления, с другого прислонилась крышка блока электроники. Это слишком громкое название для пары-тройки резисторов, так придумайте свое и оставьте в комментариях.
Каждая секция плоская. Прорезаны верхний и нижний канал, которые по вертикали соединены несколькими прожилками — не находим другого слова – сквозь которые сочится небольшое количество масла. В нижнем канале, основанием к электронному блоку находится ТЭН. Отличается от того, что в водонагревателе отсутствием термостата. Зато к основанию прикручен термопредохранитель, который наши читатели лицезрят в списке под номером два. Температура 61,5 градусов, это мало, хотя элемент и не касается рабочей части ТЭНа. Поэтому термопредохранитель обернут резиновой прокладкой и дополнительно защищен жаропрочной тканью. В результате даже при кипении масла температура там будет не так высока.
Важно! При температуре 63 градуса проводится пастеризация. Этот лимит выбран для выжигания обогревателем бактерий.
Однако дойдет ли дело до этого. Думаем, что нет. Потому что термостат с фиксированной температурой срабатывания на 80 градусов Цельсия металлическим боком прислонился (на двух винтах), как уже было сказано, к центральной вертикальной прожилке первой секции. Как ни выставляй режимы верхним термостатом (еще поговорим об автоматической регулировке), как ни нажимай кнопки питания секций ТЭНа, лимит не будет превышен.

Модели масляных обогревателей
Читайте также: Самый эффективный обогреватель
Таким образом, миф о том, что масляные обогреватели с невероятно горячей поверхностью, лишен даже отношения к правде. Максимум – 80 градусов Цельсия, а потом аварийное отключение и наверняка с гистерезисом (обратное включение будет выполнено, например, при 65 градусах Цельсия).
Управление температурой масляного обогревателя
Вот так сразу начали с аварийных режимов неспроста. При ремонте протечек и выборе холодной сварки нужно знать температурный режим (условия эксплуатации клееного соединения). А теперь перейдем к основным характеристикам масляного обогревателя. ТЭН состоит из двух ветвей, чаще, которые неравнозначны и включаются как вместе, так и порознь. Это обеспечит три температурных режима работы, различающихся теплоотдачей. Переключение обеспечивается двумя кнопками, расположенными в верхней части электронного блока масляного обогревателя.
Под панелью управления стоит термостат. Это не тот, что контролирует аварийный режим, а настраиваемая биметаллическая пластина, задающая комнатную температуру, до которой будет греть ТЭН. Температура срабатывания не так велика, как у аварийного. Полагаем, что это 40 – 60 градусов Цельсия или даже ниже. За счет вращения винта, изменяющего натяг пластины, температура срабатывания меняется в нужную сторону. Таким образом:
Нажимая кнопки, изменяем скорость прогрева масла, обогревателя, помещения.
Подкручивая термостат, добиваемся отключения прибора в нужный момент.
Проще говоря, на ночь лучше включать минимальный режим, чтобы не слушать постоянные щелчки прибора. А днем, когда нужно побыстрее получить тепло, пользуйтесь прибором на всю катушку. Кстати, для сушки варежек лучше подходит ночной режим.
Что ломается в масляном обогревателе
Теперь, когда читатели знают, что ломается, ремонт масляных обогревателей не представит сложности. Добавим, пожалуй, что бак заполняется жаростойким маслом на 85 – 90 процентов. Воздушная прослойка оставляется для компенсации теплового расширения масла. Из этих же соображений выбрана и конфигурация корпуса гармошкой. При заправке выбирайте трансформаторное масло. И лучше не смешивать сорта.
Начнем с прохудившегося бака. Обывателям знакома эта проблема: работал-работал, да и потек. Утром смотрим, масло на полу, бак пустой, прибор отключился, термопредохранитель сгорел. В этом случае пользуйтесь холодной сваркой. Например, FastFix для металла держит температуры от минусовых до +120 градусов Цельсия. Так что выносите на мороз с аккуратностью залатанный, а вот дома используйте на здоровье. Учтите, что FastFix для металла содержит магнитные железные опилки, является самым быстрозастывающим материалом из линейки. На все у мастера будет три минуты, а через час материал уже засохнет.
FastFix держит температуру, продается в виде карандаша. Это полимеризующийся состав класса эпоксидных клеев. Внешняя оболочка из смолы защищает внутренний затвердитель. Отрежьте состав карандаша в нужном количестве, как следует разомните мокрыми руками, после чего наносите по месту. После затвердевания результат подравняйте наждаком, болгаркой, но лучше это сделать мокрым ножом еще до полного застывания. Если мест пробоя много, работы непочатый край, не забудьте надеть перчатки из резины. Перед использованием слегка намочите, уже одетые на руки.

Сломался масляный обогреватель
Место пробоя следует перед наложением заплаты очистить от краски, ржавчины, масла. Отшлифовать мелким наждаком для плотного сцепления. Если отверстие на канале секции, стремитесь оставить хотя бы небольшой простор для тока масла. По утверждению производителя заплаты держат давление (а для мастера это важно), в крайнем случае уточните вопросы у производителя. Напомним, что марок жидкой краски не перечесть, подбирайте на вкус и цвет. С нашей точки зрения FastFix, не требующий разведения и размазывания на пластике лопаткой, является годным выбором.
Иногда встает нужда самостоятельно отремонтировать масляный обогреватель, у которого сгорел ТЭН. Как идентифицировать поломку. Прозвоните обе ветви с выключенными переключателями, вилка из розетки выдернута. Если сопротивление десятки Ом, то целостность жилы в порядке. Короткое замыкание или разрыв указывают на то, что скорее поломка здесь. ТЭН завальцован внутрь, поэтому придется отколупать. Новый должен быть образом и подобием имеющегося. Не знаем этого на 100%, но полагаем, что трубка используется стальная, а не медная, чтобы избежать электрохимической коррозии.
Перед демонтажем переверните масляный обогреватель на бок так, чтобы отверстие оказалось выше. Чтобы масло не вытекло. При замене пользуйтесь той же холодной сваркой по месту. До монтажа проверьте сопротивление изоляции ТЭНа. Не менее 20 МОм цифра (по правилам измеряют формирователем напряжения 500 В). Для этого один контакт тестера подключается на спираль, второй на корпус. Эта операция проделывается два раза, по одному на каждую ветвь.
Ну, и уже понятно, как отремонтировать масляный обогреватель, который вообще не включается. Если нет напряжения на ТЭНе, то виноваты:
Аварийный или рабочий термостаты.
Термопредохранитель.
Выключатель.
В последнем случае напряжения не будет только на одной ветви ТЭНа. Кстати, постоянные щелчки при работе издает рабочий термостат на биметаллической пластине с подстраиваемым винтом. Если масляный обогреватель работает до аварийного выключения, то пробуйте искать отсюда. На этом все. Верим, что теперь наши читатели отремонтируют масляный обогреватель своими руками.
Как отремонтировать масляный обогреватель

Любая бытовая техника может выйти из строя совершенно неожиданно – будьте готовы. Данная статья подскажет Вам, как отремонтировать масляный обогреватель.
Источник: vashtehnik.ru
klimat-vdome.ru
