Что такое узо и автомат – в чем разница и что выбрать, как отличить визуально, как подключить (в том числе вместе), инструкция с видео » Аква-Ремонт

То есть, это устройство двухполюсное для однофазной сети, а для трехфазной сети — четырехполюсное. Также УЗО отличается от простого автомата тем, что имеет кнопку тестирования для проверки работоспособности. Автомат же для однофазной сети имеет однополюсный модуль, а для трехфазной сети четырехполюсный.

Как правильно подключить УЗО и автомат

В УЗО не предусмотрена защита от короткого замыкания, как и от перегрузки, поэтому чтобы устройство защиты не вышло из строя, перед УЗО нужно ставить автомат с номинальным током ниже номинального тока УЗО на один — два порядка.

Правильная схема подключения Узо в квартирном щите. После вводного автомата ВА — 47/50А стоит УЗО ЭКФ 2/63А/30мА

Пример — как подобрать УЗО и автомат – если стоит автомат на 50 А, тогда нужно ставить УЗО на 63 А. Таким образом, мы решили вопрос, что устанавливать, автомат перед УЗО или после. Ответ ясен, автомат ставится перед УЗО, чтобы обезопасить его, вовремя обесточить и сохранить устройство.

Тоже интересные статьи

electricavdome.ru

Автоматические выключатели, УЗО и дифавтоматы

Автоматический выключатель

Автоматические выключатели

Автоматические выключатели (ВА) совсем не похожи на обычные, которые устанавливаются в каждой комнате для включения и выключения света. Их задача несколько другая.  Автоматические выключатели устанавливаются в распределительных щитах и служат для предохранения цепи от скачков напряжения и непериодического отключения энергии на определенных участках электросети. Автоматы, как их чаще называют, устанавливаются на входе в дом или квартиру и располагаются в специальных боксах, металлических или пластиковых.

Существует множество разновидностей автоматических выключателей ВА. Некоторые из них служат лишь в качестве выключателей цепи и предохранения сети от перегрузки. Таковы, например, старые ВА типа АЕ в черном карболитовом корпусе. В большинстве старых щитков в подъездах жилых домов стоят именно такие. Впрочем, они вполне надежны и эксплуатируются до сих пор. Современные вариации допускают дополнительные функции, например защиту от токов пониженной нагрузки.

Автоматы делятся на 3 вида

Устанавливать автомат на такое крепление очень легко — достаточно вставить его на рейку до щелчка. Снять можно при помощи отвертки, слегка потянув за специальное ушко сверху ВА. Это существенно облегчает задачу по установке автомата в шкафу.

Распределительный щит с автоматами

Внутри корпуса располагается «начинка» автомата, его главные предохранительные устройства, которых может быть 2. Речь идет об электромагнитном и тепловом расцепителях — своеобразных механизмах автоматического прерывания цепи. Биметаллическая пластина при нагревании проходящим через нее током недопустимо высокого значения распрямляется и размыкает контакты — это тепловой расцепитель.

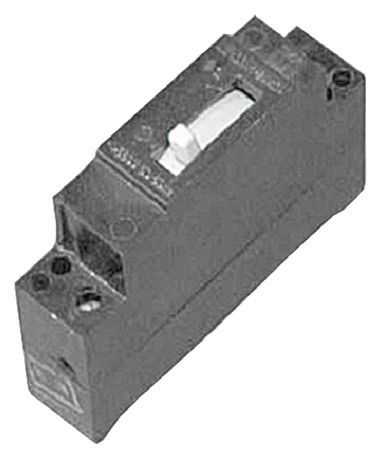

Автоматический выключатель серии АЕ

По времени срабатывания он самый медленный. Электромагнитный расцепитель работает по правилу «мертвой руки». Катушка, находящаяся в центре автомата, непрерывно поддерживается на месте стабильным напряжением. Стоит ему выскочить за номинальные пределы, как катушка буквально выскакивает со своего места, разрывая цепь. Такой способ разрыва цепи самый быстрый. У всех ВА есть контакты для присоединения подходящих и отходящих проводов.

Щиток ВА серии АЕ в подъезде

Автоматы различают по степени чувствительности к срабатыванию отключения. В стандартных наиболее распространенных моделях чаще всего применяются ВА с пороговым значением силы тока, примерно равным 140 % от номинального. При повышении напряжения в полтора раза срабатывает электромагнитный (быстрый) расцепитель. При незначительном превышении номинального напряжения работает тепловой расцепитель. Процесс отключения при этом может растянуться на часы, что сильно зависит от температуры внешней среды. Однако автомат среагирует на изменение напряжения в любом случае. ВА различают по количеству полюсов. Что это значит? В одном автомате может быть несколько независимых друг от друга электрических линий, которые соединены между собой общим механизмом отключения.

Крепление ВА

Автоматы бывают одно-, двух-, трех- и четырехполюсными (это касается бытового применения). У ВА есть различия по другим показателям. Они отличаются по пороговой силе тока, которую пропускают через себя. Чтобы автомат мог сработать и в аварийной ситуации отключить электросеть, он должен быть настроен на определенный порог чувствительности. Такую настройку производит изготовитель, поэтому на автомате сразу пишут числовое значение данного порога.

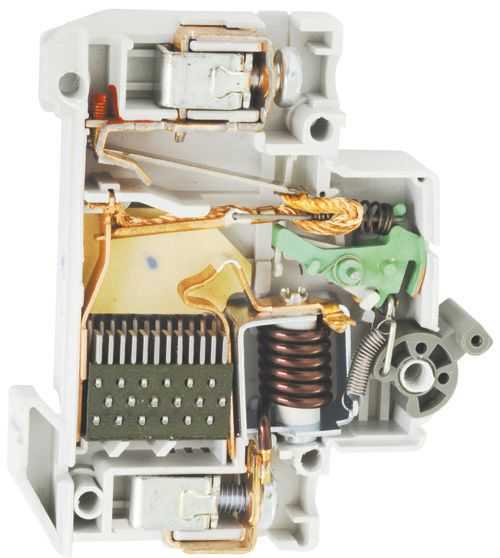

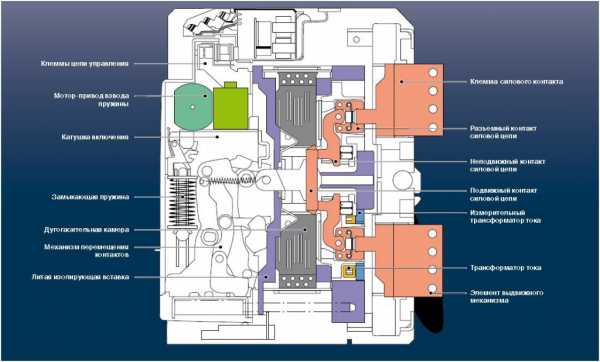

Внутреннее устройство автоматического выключателя

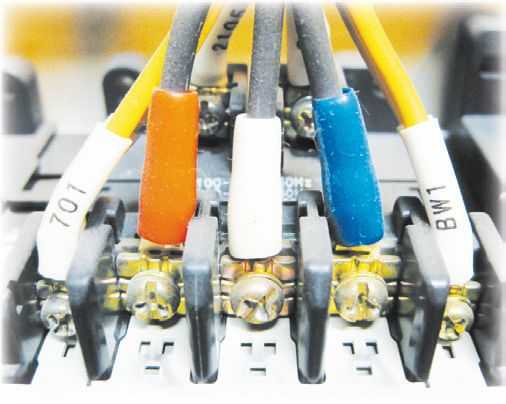

Провода подсоединяются к контактам ВА при помощи винтовых зажимов

Для бытовых нужд используют автоматы с показателями 6, 3, 10, 16, 25, 32, 40, 63, 100 и 160 А. Есть автоматы со значениями 1000 и 2600 А, но в быту они не используются. Эти цифры означают суммарную мощность всех потребителей электрического тока, которые будут подключаться к цепи, «охраняемой» автоматом. Чувствительность автомата необходимо рассчитывать не только по суммарной мощности предполагаемых энергопотребителей, но и проводке, и электромонтажным изделиям — розеткам и выключателям.

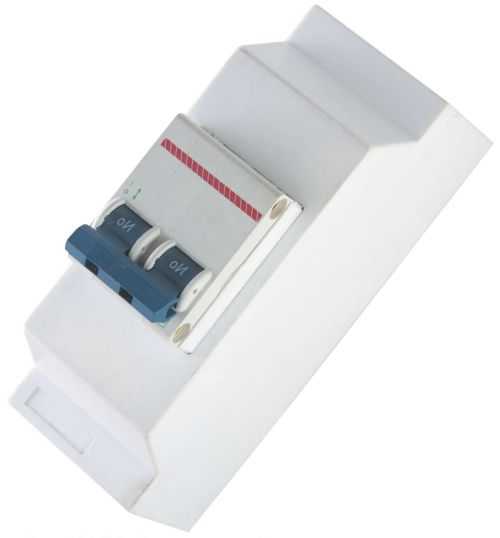

Двухполюсный автомат в пластиковом боксе в выключенном состоянии

Трехполюсный выключатель: все линии срабатывают одновременно при отключении, они соединены вместе при помощи одной перемычки рычага

Типы автоматов:

• А — для размыкания цепей с большой протяженностью электропроводки и защиты полупроводниковых устройств
• B — для осветительных сетей общего назначения
• C — для осветительных цепей и электроустановок с умеренными пусковыми токами (двигателей и трансформаторов)
• D — для цепей с активно-индуктивной нагрузкой, а также защиты электродвигателей с большими пусковыми токами
• K — для индуктивных нагрузок
• Z — для электронных устройств

Далее рассмотрим соответствие сечения кабеля и автомата, защищающего этот проводник. Максимальный длительный ток кабеля принят для температуры жил +65 и воздуха +25 °C. Количество одновременно прокладываемых проводников — до 4. Ряд автоматов: 0,5 A, 1 A, 2 A, 3 A, 4 A, 6 A, 10 A, 13 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A и 63 A. Данные подходят и для трехжильного кабеля. В этом случае третья жила должна быть проводом защитного заземления или зануления.

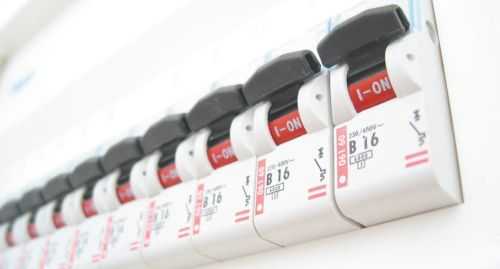

Ряд из однополюсных автоматов на 16 А

Допустим, за отдельный участок в квартире, например кухню, у нас отвечает один автомат на 6,3 А (бывает и такое — электрики пошутили). По известной формуле Ватт = Вольт х Ампер вычисляем, сколько приборов (и каких) может питаться от нашей сети. Получается, что это значение равно 1386 Вт, поскольку напряжение по умолчанию 220 В. Значит, на такой кухне нельзя включить даже мощный чайник, не говоря уже о холодильнике или электроплите — автомат сработает мгновенно и не даст недопустимому, на его взгляд, току проходить на подконтрольную территорию. В данном случае надо срочно менять ВА на 25 или даже 32 А.

Двухжильный проложенный в коробе медный кабель

Двухжильный проложенный в коробе медный провод

Устройство защитного отключения (УЗО) по внешнему виду очень напоминает обычный автомат: те же корпус и рычаг отключения. Собственно, УЗО и может выступать в качестве ВА, то есть как выключатель определенного участка цепи. Помимо этого, у него есть еще несколько функций. Главная из них — это защита человека от электрического тока и случайной утечки из сети. УЗО не может защитить от короткого замыкания, оно просто не прореагирует на него. Принцип работы УЗО — сравнивать входящий из сети ток с показателями, на которые настроен прибор. Допустим, если человек взялся рукой за провод и через него пошел ток, УЗО моментально разомкнет цепь, поскольку сигнал из сети не будет совпадать с нормальными показателями.

Устройство защитного отключения номинальной силой тока 25 А и отсечкой 30 мА

То же произойдет, если случится обрыв провода. УЗО обязательно устанавливается в любом распределительном щите, иногда их там несколько. Особенно это касается помещений с повышенным уровнем влажности — ванной и кухни.

Важно помнить, что УЗО реагирует только на утечку тока из цепи. Любое другое нарушение работы, даже такой случай, когда человек возьмет в руки фазовый и нейтральный провода, то есть сам станет частью цепи, оставит его безучастным. Так что не стоит надеяться на одно лишь УЗО, а лучше укомплектовать распределительный щит дополнительными устройствами защиты от всех видов нарушения работы сети. На лицевой части любого УЗО есть кнопка «Тест», нажав которую можно узнать, в рабочем ли состоянии механизм. Если он исправен, то разорвет цепь (отщелкнется), если же изменений не произойдет — прибор не работает.

По внешнему виду УЗО практически не отличается от автомата, прозрачное окошко предназначено для закладки маркирующей бумажки, обозначающей, к какой зоне сети подключен прибор

Точно так же, как и ВА, УЗО отличаются по чувствительности к значению силы тока и могут иметь несколько полюсов для подсоединения независимых проводников. Ряд числовых значений у них совпадает с автоматами: 6, 3, 10, 16, 25 А и т. д. Однако у них есть и второй показатель — это отклонение величины силы тока по входящему проводнику. В бытовом УЗО, который предназначен в основном для защиты человека, порог чувствительности к отклонению от номинала равен 30 мА.

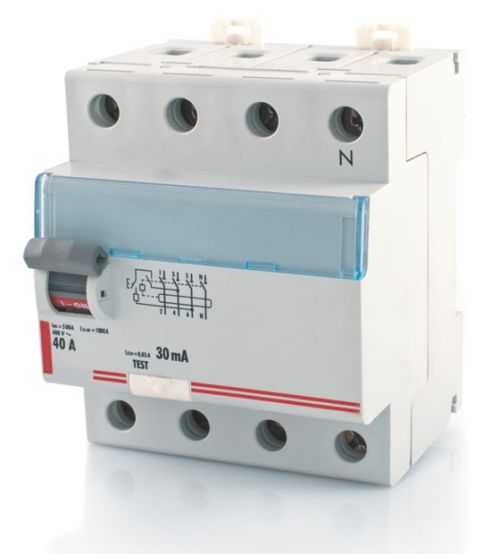

УЗО НА 40 А/30 мА

УЗО срабатывает очень быстро, в течение 0,05 с. В идеале это должно означать, что человек даже не успеет почувствовать укол тока, как сеть обесточится. Менее чувствительные УЗО используются в электротехнике, в которой порог опасного отклонения много выше, чем в случае поражения человека. Показания такого УЗО — 300 и 500 мА.

Примечание

Если номинальный ток превысит показатель силы тока в УЗО, то он не отключится подобно автомату, а просто сгорит, поэтому прибор нужно ставить с запасом.

Дифференциальный автомат или дифавтомат (АД) — это гибридное устройство, совмещающее в себе УЗО и механизм защиты от перегрузки тока, то есть обычный автоматический выключатель. Дифавтоматы, как их часто называют, различаются по многочисленным показателям. Например, регуляция номинального порогового тока, задержка времени и т. д. Дифавтомат заменяет собой сразу два устройства: автоматический выключатель и УЗО.

Дифференциальный трехполюсный автомат

Это сокращает время монтажа и удобно при обслуживании. Многие АД имеют специальную индикацию, которая при срабатывании показывает, от чего именно произошел разрыв цепи: короткого замыкания или утечки. По внешнему виду АД практически ничем не отличаются от УЗО, только маркировка на нем другая.

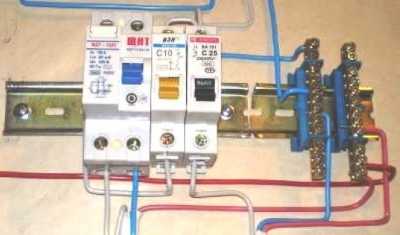

УЗО в ряду с обычными автоматами

Продукция российского производства имеет надпись на лицевом щитке «АД» и далее числовые значения.

Что бы еще почитать?

remstd.ru

УЗО автомат. Работа и устройство. Подключение и особенности

Продолжаем обзор устройств защитного отключения или УЗО автомат. В этой части рассмотрим работу, устройство, параметры и особенности его подключения.

Устройство и работа

Устройство защитного отключения реагирует на малейшие утечки тока, происходящие за короткий промежуток времени. Это является их существенным отличием от автоматических выключателей, действующих только при коротких замыканиях и чрезмерных нагрузках, имеющих повышенную токовую характеристику работы. УЗО реагирует и срабатывает мгновенно при малейшей токовой утечке.

Любое УЗО автомат играет роль быстродействующего выключателя. Принцип действия УЗО заключается в реагировании датчика тока на изменение дифференциального тока, проходящего в проводниках, по которым подается электроэнергия к потребителю, который защищает это защитное устройство. Датчиком тока является дифференциальный трансформатор, намотанный на тороидальный сердечник.

Для выявления порога срабатывания защиты, имеющей некоторое значение тока, используется магнитоэлектрическое реле, обладающее высокой чувствительностью. Релейные конструкции считаются наиболее надежными. Сегодня становятся популярными электронные модели устройств защиты, в которых порог срабатывания определяет электронная схема.

Но простые релейные устройства являются наиболее надежными. Исполнительное устройство приводится в работу посредством реле. В итоге выполняется разрыв цепи питания.

Такой механизм включает в себя две основные части:

1. Группа контактов, рассчитанная на наибольший ток.
2. Пружинный привод, способный разорвать цепь питания в случае аварии.

Для проверки работоспособности защиты внутри имеется тестовая цепь, которая имитирует утечку тока. Это способствует срабатыванию защиты и позволяет время от времени контролировать ее работоспособность, не прибегая к помощи квалифицированных специалистов из измерительной лаборатории.

Устройство защитного отключения действует по определенной схеме. Рассмотрим работу системы снабжения электроэнергией при отсутствии утечки тока в нормальном режиме. Рабочий ток протекает по трансформатору и наводит магнитные потоки, которые имеют противоположное направление между собой, и одинаковых по размеру, поэтому защита не срабатывает.

При возникновении малейшей утечки баланс токов первичной обмотки нарушается, вследствие чего возникает ток во вторичной обмотке.

С помощью такого тока пороговый датчик срабатывает, а исполнительное устройство обесточивает контрольную цепь.

1 — Дифференциальный трансформатор
2 — Вторичная обмотка
3 — Блок отключения
4 — Электромагнит
5 — Нагрузка (потребитель)
I — Ток утечки

УЗО автомат изготавливают в пластиковом корпусе, обладающем повышенной устойчивостью к горению. На его задней стенке есть специальный паз и защелка для монтажа на DIN-рейку в распределительном щите. Кроме вышеперечисленных элементов, в корпусе имеется дугогасительная камера, которая способна нейтрализовать электрическую дугу. Для удобства подключения электропроводки применяются специальные крепежные зажимы.

Параметры работы УЗО автомат

Чтобы правильно настроить уставку на срабатывание защиты, необходимо знать об опасности, создаваемой переменным током для здоровья человека. Под действием электрического тока может возникнуть фибрилляция сердечной мышцы, в то время, как удары сердца совпадают с частотой напряжения 50 герц. Такой эффект способен вызвать ток величиной от 100 мА.

В связи с этим обстоятельством уставки срабатывания УЗО настраивают с запасом величиной от 10 до 30 мА. Наименьшие значения применяются в комнатах с высокой опасностью. Уставки с более высокими показателями от 300 миллиампер используются в помещениях для защиты от пожара вследствие неисправностей электрической проводки и кабелей питания.

Во время подбора и расчета параметров защиты необходимо учитывать номинальную величину тока, необходимую чувствительность и число полюсов, согласно фаз сети питания. Необходимо также убедиться в степени термоустойчивости устройства защиты, работоспособности отключения и включения, руководствуясь сетевыми расчетными параметрами.

Величина тока по номиналу для устройства защиты должно превышать величину номинального тока электрического автомата в виде автоматического выключателя. Это даст возможность предостеречь УЗО автомат от неисправностей при коротком замыкании в электрической цепи.

Правильное подключение

Клеммы и контакты на корпусе устройства защиты обозначены соответствующими символами. Маркировка N служит для нулевого проводника, L служит для проводника фазы. Поэтому провода нужно подключать согласно маркировки.

Также, не следует забывать определенное положение выхода и входа. Замена их местами запрещается. Вход расположен вверху устройства защиты. К входу подключается кабель питания, приходящий от вводного автомата. В нижней части устройства защиты находится выход, к которому подключается кабель потребителя нагрузки. В случае ошибочного подключения и путаницы между входом и выходом, могут возникнуть ложные срабатывания УЗО, либо оно совсем не будет функционировать.

Установка УЗО автомат выполняется чаще всего в электрический щит совместно с автоматическими выключателями. В результате, устройства и приборы, подключенные совместно, обеспечат защиту от тока утечки, чрезмерной нагрузки и коротких замыканий. Непосредственно само устройство защитного отключения защищено вводным электрическим автоматом.

Существуют некоторые особенности подключения УЗО для частного дома или квартиры. В больших частных строениях схема подключения устройств защиты имеет свои отличия от квартирной схемы, и специфические особенности. В этом случае подключение приборов выполняется в следующем порядке: автомат ввода – счетчик электроэнергии – УЗО с селективным действием на 100-300 миллиампер – автоматы для отдельных видов нагрузки – УЗО на ток 10-30 миллиампер на отдельные группы нагрузки.

Для квартир с применением однофазной бытовой сети, порядок подключения УЗО имеет свою последовательность: автомат ввода – счетчик расхода электрической энергии – непосредственно устройство защиты с током утечки 30 миллиампер – общая электрическая питающая сеть. Для мощных потребителей нагрузки целесообразно применять отдельные линии кабелей с подключением собственных устройств защиты.

Какое необходимо количество

Разобраться самостоятельно, какое необходимо число устройств защитного отключения, довольно трудно. Если вы решили применить такое устройство в собственном жилом помещении, то лучше всего для такого дела вызвать квалифицированного специалиста.

Грубо можно посчитать следующим образом. Если в вашем владении небольшая однокомнатная квартира, то вполне должно хватить одного устройства защиты. А если ваша квартира большая, состоящая из трех или четырех комнат, то целесообразно будет подключить пять устройств защитного отключения.

Еще следует добавить по одному устройству на:

Плюс ко всему, необходимо добавить еще одно устройство защиты на общий вход в распределительном щите. Это входное устройство подключается с условием, что оно будет срабатывать на ток утечки величиной 300 миллиампер.

Перед подключением УЗО, необходимо все взвесить и проанализировать целесообразность его установки. Если в квартире или доме электропроводка старая, то УЗО автомат будет без всякой причины постоянно срабатывать и обесточивать сеть, так как качество старой изоляции низкое. Это будет особенно проявляться при большой нагруженности сети.

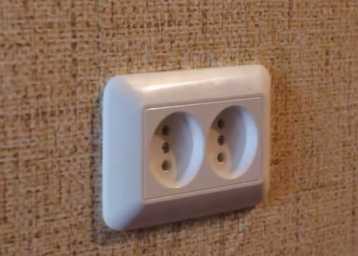

В таких случаях целесообразно применять специальные розетки, в которых уже встроены миниатюрные УЗО. Их устанавливают чаще всего в местах с предполагаемой утечкой тока.

Во время ремонтных работ в квартире, при замене электрической проводки с простой схемой целесообразно подключить только дифференциальный автомат. Если в вашем доме сложная разветвленная сеть, то рекомендуется использовать несколько отдельных УЗО с автоматами на отдельные группы потребителей. Если отдельная сеть малой мощности потребления, то можно обойтись без дифавтомата, установив только одно УЗО.

В современных квартирах все больше становится бытовых электрических устройств. Вследствие этого возрастает вероятность тока утечки, который часто становится причиной несчастных случаев поражения человека током. Непосредственно ток утечки имеет незначительную величину, и вряд ли сможет привести к смерти человека, однако он доставляет немало неприятностей для его здоровья. Поэтому нельзя пренебрегать установкой УЗО в своей квартире или доме.

Похожие темы:

electrosam.ru

Чем отличается узо от дифавтомата. Отличие узо от дифференциального автомата

Большинству потребителей, абсолютно все равно, что перед ними: УЗО (устройство защитного отключения) или дифатомат (дифференциальный автомат). Но при разработке проектов электросети частных домов или квартир, данный вопрос имеет определенное значение.

Вообще проблемы, которые возникают у наших граждан с организацией защиты собственного жилья, в плане электробезопасности, значительные. Да что говорить, если до сих пор во многих отдаленных районах такие вещи, как «жучки» в пробках, являются нормой жизни?

Недавно один мой знакомый обратился ко мне с вопросом, а что стоит в моем щитке УЗО или дифавтомат. Как их отличить. Поскольку проблема, на профессиональный взгляд, стоит очень остро, предлагаем вам небольшой ликбез на данную тему, в том числе и электрикам, особенно молодым.

Эти знания позволят точно понять, что же у вас «живет» в распределительном щите: УЗО или дифавтомат, зачем его туда помещать и насколько это поможет, или отчего спасет в будущем?

Опытного электрика, у которого не одно короткое замыкание за плечами, такие вопросы могут даже обидеть! Однако, среди молодежи, мало уделяется внимания теории, хотя потребители задают подобные вопросы постоянно. И сейчас я расскажу несколько вариантов чем отличается УЗО от дифавтомата.

Отличие узо от дифференциального автомата по функциональному предназначению

Если посмотреть на УЗО и дифавтомат, то по внешнему виду эти два устройства очень похожи между собой, но функции, которые они выполняют разные. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

Устройство защитного отключения срабатывает, если в сети, к которой оно подключено, появляется дифференциальный ток — ток утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того при появлении тока утечки в электропроводке изоляция будет греться, что может привести к возгоранию и пожару.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром. Более подробно как работает это устройство, смотрите в статье принцип работы УЗО.

Теперь посмотрим на дифференциальный автомат. Это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

Теперь основной момент, где все начинают путаться: запомните, что УЗО в отличии от дифавтомата не защищает сеть от перегрузки и короткого замыкания. А большинство потребителей думают, что устанавливая УЗО, они защищены от всего!

Говоря простым языком, УЗО просто является индикатором, который контролирует утечку и что ток не идет мимо ваших основных потребителей: электроприборов, лампочек и т.п. Если где то в сети повредилась изоляция и появился ток утечки, УЗО на это реагирует и отключает сеть.

Если одновременно включить все электроприборы (обогреватели-фены-утюги), то есть намеренно создать перегрузку, УЗО не сработает. А проводка, если нет других устройств защиты, будьте уверены, сгорит вместе с УЗО. Если при включенном УЗО соединить фазу и ноль, и получить грандиозное КЗ, то УЗО также не сработает.

К чему я все это виду, просто хочу обратить ваше внимание на то что, так как УЗО не защищает сеть от перегрузок и коротких замыканий то вы наверное со мной согласитесь что его самого нужно защищать. Вот поэтому УЗО всегда подключают последовательно с автоматом. Работают эти два устройства так сказать в паре: одно защищает от утечек, другое от перегрузок и кз.

Применяя вместо УЗО дифавтомат вы избавляетесь от выше описанных ситуаций: он защитит от всего.

Подведём черту, основное отличие УЗО от дифавтомата заключается в том, что УЗО не защищает сеть от перегрузок и коротких замыканий.

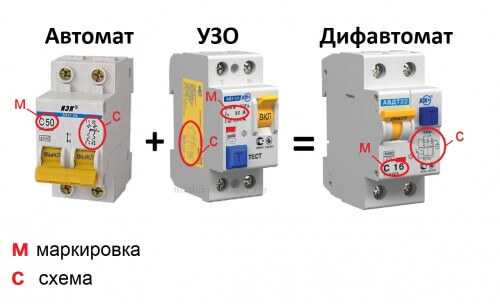

Визуальное отличие узо от дифавтомата

На самом деле есть масса внешних признаков, по которым легко отличить УЗО от дифавтомата. Посмотрите на картинку. Визуально эти два устройства очень похожи: подобен корпус, переключатель, кнопка «тест», какая-то схема на корпусе и непонятные буквы.

Но если быть более въедливым, то вы заметите: схемы разные, тумблеры отличаются, буквы не повторятся. Какое же из этих устройств УЗО, а какое — дифавтомат?

Выше мы рассмотрели функциональные отличия этих устройств, сейчас рассмотрим чем отличается УЗО от дифавтомата визуально — так сказать отличия заметные невооруженным глазом.

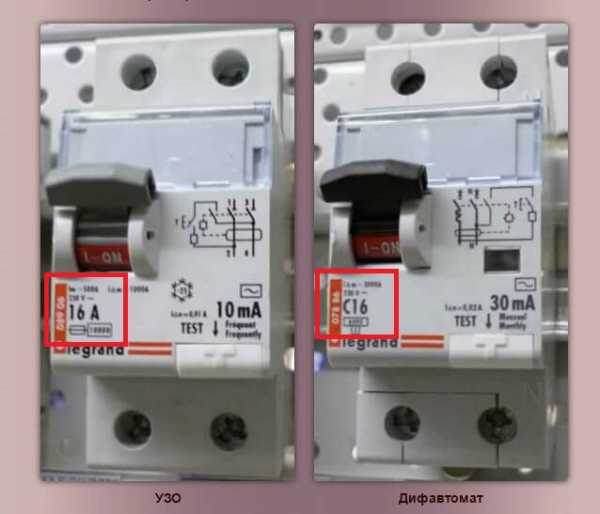

1. Маркировка по номинальному току

Один из способов визуального отличия УЗО от дифавтомата это маркировка по току. На любом устройстве указываются его технические характеристики. Для устройств, которые рассматриваем мы основными характеристиками являются номинальный рабочий ток и номинальный ток утечки.

Если на корпусе прибора большими буквами указана только цифра (величина номинального тока) — это УЗО. На нашей картинке это прибор марки ВД1-63.

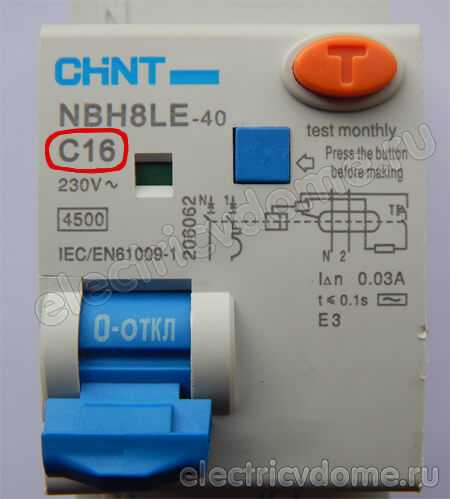

На его корпусе указана цифра 16. Это значит, что прибор рассчитан на номинальный ток 16 (А). Если в начале надписи присутствуют латинские буквы В, С или D, а далее идет цифра, то перед вами дифференциальный автомат. Например, у дифавтомата АВДТ32 перед значением номинального тока стоит буква «С», которая обозначает тип характеристики электромагнитного и теплового расцепителей.

Еще раз внимательно прочтите и запомните. Если пишется «16А» – это УЗО, номинальный ток которого должен быть не более 16 ампер. Если пишется «С16» — это диффавтомат, где буква «С» — характеристика расцепителей, «встроенного» в устройство, рассчитанное на номинальный ток 16А.

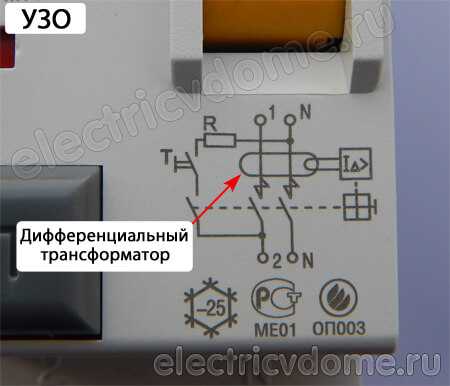

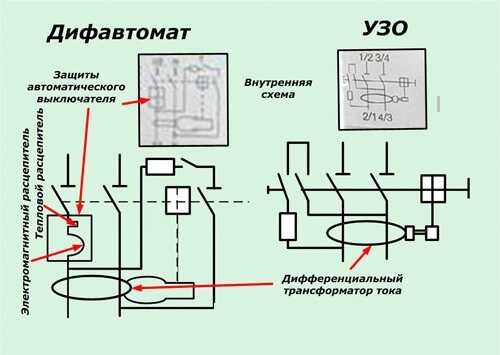

2. Электрическая схема, изображенная на устройстве

На корпуса любых исполнительных или защитных устройств, производитель всегда наносит его принципиальную схему. На УЗО и дифференциальном автомате они действительно похожи.

Не будем перечислять сейчас все, что там изображено (это тема отдельной статьи), а только выделим главные отличия. На схеме УЗО — это овал, которым обозначается дифференциальный трансформатор – сердце устройства, реагирующее на токи утечки и электромеханическое реле, которое и замыкает-размыкает цепь, силовые контакты для подключения проводов и т.п.

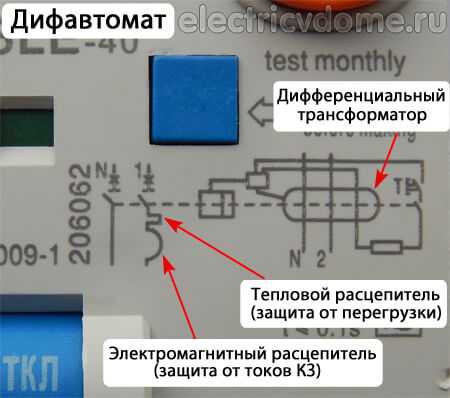

На схеме дифавтомата, кроме всех похожих элементов, отличительными являются обозначения теплового и электромагнитного расцепителя которые реагируют на ток перегрузки и короткого замыкания.

Поэтому, взглянув на схему подключения, которая изображена на корпусе, вы теперь знаете чем они отличаются. Если на схеме изображен тепловой и электромагнитный расцепитель — это дифференциальный автомат. В этом заключается схематическое отличие УЗО от дифавтомата.

3. Название на корпусе устройства

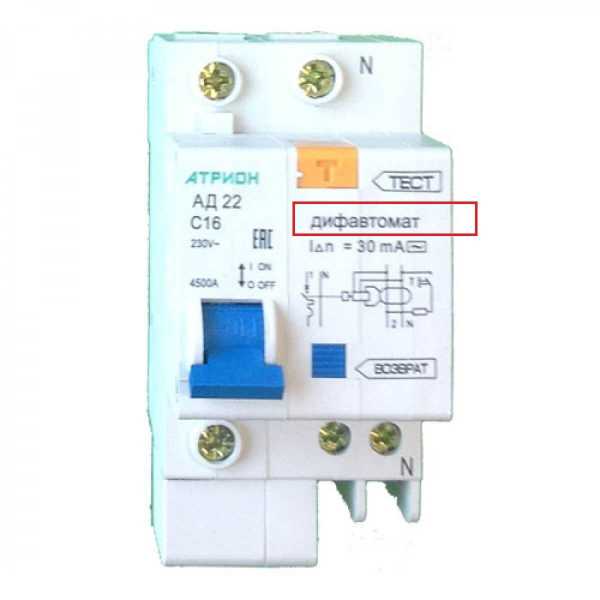

Если вам, как простому потребителю сложно запомнить, чем отличается УЗО от дифавтомата, сообщаем: зная о проблеме, которой посвящена статья, многие производители, чтобы покупатели не путались, специально пишут на корпусе название устройства.

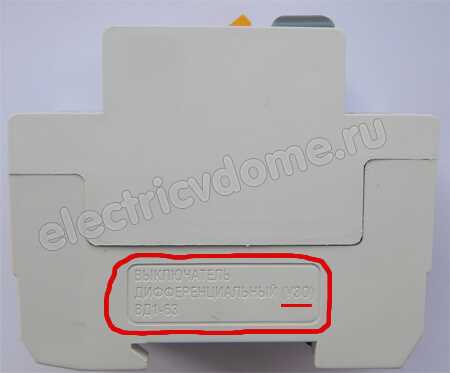

На боковой поверхности корпуса УЗО написано — выключатель дифференциальный. На боковой поверхности корпуса дифавтомата написано — автоматический выключатель дифференциального тока. Хотя такие надписи наносится не на всех изделиях, как правило, на российских производителях и то не на всех на зарубежных изделиях такой маркировки я не встречал.

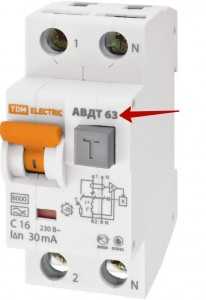

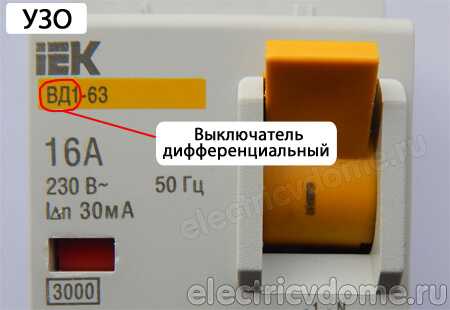

4. Аббревиатурная надпись на устройстве

В основном вопрос как отличить УЗО от дифавтомата задается по продукции иностранного производства. Если мы говорим об отечественной продукции то здесь вообще вопросов не возникает.

На таких устройствах как правило по русски написано что это УЗО (ВД) или диф автомат АВДТ.

Напомню что устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).

Подводим итоги как отличить узо от дифавтомата

По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.

Качество импортных устройств выше. Отечественные тоже достаточно неплохи, но проигрывают в таких важных характеристиках как время срабатывания, уступают в надежности механических частей, элементарно уступают в качестве корпусов.

Что касается надежности срабатывания эти два устройства ничем не уступают друг другу.

Так как дифавтомат является комбинированным устройством, то из недостатков эксплуатации я бы отметил то, что при его срабатывании сложно определить, что стало причиной отключения: перегрузка, короткое замыкание или утечка тока. Правда устройство развивается: некоторые дифавтоматы оснащены индикаторами срабатывания по дифференциальному току.

Положительным аспектом АВДТ является удобство монтажа: для электрика важно закрутить в тесном монтажном боксе на пару винтов меньше. С другой стороны это повышает надежность цепи: чем меньше соединений тем лучше. Но если устройство сломается, то подлежит полной замене.

В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту.

Если касаться простых схем квартирной проводки, то не принципиально АВДТ вы выберите или УЗО+автомат. Если говорить о большом частном доме, то нужно смотреть, какие линии садить на дифавтомат (например, котельную или хозблок: там больше разных нагрузок, а значит – и рисков больше), а какие на пару УЗО+автомат (линии освещения, группы розеток).

Вариантов реализации схем с данными устройствами можно придумать массу, главное чтобы вы понимали и помнили, зачем это делаете.

Похожие материалы на сайте:

Понравилась статья — сохрани на стену!

electricvdome.ru

Как выбрать автоматы и УЗО?

Автоматы, или автоматические выключатели, — это то, что пришло на замену обычным пробкам, т.е. предохранителям в керамическом корпусе, где защитой от перегрузки по току была перегорающая проволочка.

Схема конструкции автоматического выключателя.

В отличие от пробки, автомат — многоразовое устройство, и функции защиты у него разделены. Во-первых, защита от сверхтоков (токов короткого замыкания или КЗ), во-вторых, защита от перегрузки, т.е. механизм автомата
разрывает цепь нагрузки при небольшом превышении рабочего тока автомата.

В соответствии с этими функциями, автомат содержит в себе два типа размыкателей. Магнитный быстродействующий размыкатель защиты от КЗ с системой гашения дуги (время реакции миллисекунды) и медленный тепловой размыкатель с биметаллической пластиной (время его реакции — от нескольких секунд до нескольких минут, в зависимости от тока нагрузки).

Классификация автоматов

Существуют несколько типовых характеристик отключения автоматов:

1. A, B, C, D, E, K, L, Z. А – для размыкания цепей с большой протяженностью и для защиты электронных устройств.
2. B — для осветительных сетей.
3. С — для осветительных сетей и электроустановок с умеренными токами (перегрузочные способности по току вдвое больше, чем у В).
4. D – для цепей с индуктивной нагрузкой и электромоторов.
5. K – для индуктивных нагрузок.
6. Z – для электронных устройств.

Классификация УЗО

Устройства защитного отключения защищают людей от поражения электрическим током.

Принцип работы автоматического выключателя.

УЗО реагирует на дифференциальный ток, т.е. разность токов, текущих по прямому и обратному проводу. Дифференциальный ток появляется при прикосновении человека к защищенной цепи и заземленному предмету. УЗО для защиты людей выбираются на ток 10-30 мА, пожарные УЗО — на ток 300 мА. Последние защищает всю систему проводки, а при пожаре обычно токи утечки возникают раньше, чем токи КЗ.

Выбор УЗО затруднен тем, что это более сложное устройство, чем автомат. Например, есть дифавтоматы – устройства, совмещающие в себя автомат и УЗО. УЗО также подразделяются по типу исполнения на электронные и электромеханические. Опыт показал, что лучше использовать электромеханические УЗО. Они лучше защищены от ложных срабатываний и от поломок.

По числу полюсов УЗО делятся на:

• двухполюсные для цепей 220 В;
• четырехполюсные для цепей 380 В.

По условиям функционирования на:

1. АС- реагирующие только на переменный синусоидальный дифференциальный ток.
2. А- реагирующие как на переменный синусоидальный дифференциальный ток, так и на постоянный пульсирующий дифференциальный ток.
3. В — реагирующие на переменный синусоидальный дифференциальный ток, на постоянный пульсирующий дифференциальный ток и на постоянный дифференциальный ток.

По наличию задержки на УЗО без задержки общего применения и с временной задержкой типа S. По токовой характеристике (дифавтоматы) на В, С, D. И, наконец, по номинальному току.

Схема УЗО, реагирующая на изменение напряжения корпуса относительно земли.

Следует знать, что если обычное УЗО и автомат стоят последовательно в одной цепи, то автомат должен быть на меньший ток, чем УЗО. Иначе УЗО может быть повреждено, т.к. автомат разрывает цепь нагрузки с задержкой.

В заключение необходимо сказать, что следует выбирать устройства известных фирм: ABB, GE POWER, SIEMENS, LEGRAND и других, по крайней мере сертифицированных в России. Лучше выбирать электромеханические УЗО, т.к. они гораздо надежнее электронных. Вместо тандема из УЗО и автомата лучше выбрать дифавтомат, это сделает конструкцию щитка более компактной и надежной. Токовые характеристики необходимо выбирать в зависимости от используемой проводки. Ток срабатывания автоматов и дифавтоматов должен быть меньше максимально допустимых токов кабелей.

Для медных трехпроводных кабелей можно привести следующие данные соответствия сечения проводников кабеля в квадратных миллиметрах и токов автоматов:

• 3х1.5- 16;
• 3х2.5-25;
• 3х4 – 32;
• 3х6 – 40;
• 3х10 – 50;
• 3х16 – 63.

Надеюсь, что после прочтения всего материала вам будет проще разобраться в проектировании и построении электропроводки.

История создания УЗО

Схема устройства УЗО.

Первое устройство защитного отключения (УЗО) было запатентовано германской фирмой RWE в 1928 г., когда принцип токовой дифференциальной защиты, ранее применявшийся для защиты генераторов, линий и трансформаторов, был применен для защиты человека от поражения электрическим током.

В 1937 г. фирма Schutzapparategesellschaft Paris & Со. изготовила первое действующее устройство на базе дифференциального трансформатора и поляризованного реле, имевшее чувствительность 0,01 А и быстродействие 0,1 с. В том же году с помощью добровольца (сотрудника фирмы) было проведено испытание УЗО. Эксперимент закончился благополучно, устройство сработало четко, доброволец испытал лишь слабый удар электрическим током, хотя и отказался от участия в дальнейших опытах.

Все последующие годы, за исключением военных и первых послевоенных, велась интенсивная работа по изучению действия электрического тока на организм человека, разработке электрозащитных средств и совершенствованию и внедрению УЗО.

В нашей стране проблема применения устройств защитного отключения впервые возникла в связи с электрической и пожарной безопасностью школьников около 20 лет назад. Именно в этот период были разработаны и запущены в производство УЗОШ (УЗО школьное) для оборудования школьных зданий. Интересно, что УЗО такого типа ставят в школьных зданиях до сих пор, хотя в силу устаревших технологий эти устройства уже не вполне удовлетворяют современным требованиям электрической и пожарной безопасности.

Простая схема подключения УЗО.

Другим событием, обострившим проблему установки УЗО, была реконструкция московской гостиницы «Россия» после печально известного пожара, который возник по причине самого заурядного короткого замыкания. Дело в том, что при строительстве этого гостиничного комплекса были нарушены принципы электроснабжения. Несколько трагических случаев, приведших к гибели обслуживающего персонала, заставило руководство гостиницы наметить проведение установки устройств защитного отключения с целью обеспечить электро- и пожарную безопасность.

В то время подобные установки выпускались только для промышленного применения. Разработать установку защитного отключения для коммунально-бытового назначения было поручено одному из оборонных предприятий. Но трагедии предотвратить не успели, и возникший в результате короткого замыкания пожар в гостинице «Россия» привел к многочисленным жертвам. После пожара при восстановлении здания проводились работы по установке УЗО в каждом номере. Поскольку отечественные УЗО были изготовлены в очень сжатые сроки и имели недостатки, их постепенно стали заменять на устройства фирмы SIEMENS (Германия).

Принцип работы устройства защитного отключения УЗО.

К этому времени над проблемой производства бытовых УЗО стали задумываться и наши электротехнические предприятия. Так, гомельский завод «Электроаппаратура» и ставропольский электротехнический завод «Сигнал» разработали и стали выпускать бытовые устройства защитного отключения. И уже с 1991-1992 годов началось массовое внедрение устройств защитного отключения в домостроении, по крайней мере, в Москве.

В 1994 году был принят стандарт «Электроснабжение и электробезопасность мобильных (инвентарных) зданий из металла или с металлическим каркасом для уличной торговли и бытового обслуживания населения. Технические требования». В этом же году вышло постановление правительства Москвы о внедрении УЗО, которое предписывало обязательное оснащение новостроек Москвы устройствами защитного отключения.

В 1996 году вышло Письмо Главного управления государственной службы МВД России от 05.03.96 №20/2.1/516 «О применении устройств защитного отключения (УЗО)». А правительством Москвы было принято еще одно решение о повышении надежности электроснабжения всего жилого фонда, независимо от года постройки. Можно сказать, что с этого момента началось узаконенное массовое внедрение УЗО в строительстве жилья.

В настоящее время уже четко расписаны области применения УЗО, действует ряд нормативных документов, регламентирующих технические параметры и требования к применению УЗО в электроустановках зданий. Сегодня УЗО является обязательным элементом любого распределительного щита, этими устройствами оборудованы в обязательном порядке все передвижные объекты (жилые домики-прицепы на кемпинговых площадках, торговые фургоны, фургоны общественного питания, малые временные электроустановки наружной установки, устраиваемые на площадях на время праздничных гуляний), ангары, гаражи.

Вариант подключения УЗО, обеспечивающий наиболее безопасную эксплуатацию электропроводки.

Кроме того, УЗО встраивают в розеточные блоки или вилки, через которые подключаются электроинструмент или бытовые электроприборы, эксплуатируемые в особо опасных, влажных, пыльных, с проводящими полами и т.п., помещениях.

Страховые компании при оценке риска, определяющего страховую сумму, обязательно учитывают наличие на объекте страхования УЗО и их техническое состояние.

В настоящее время на каждого жителя развитых стран приходится в среднем по два УЗО. Тем не менее десятки фирм на протяжении многих лет стабильно в значительных количествах производят эти устройства самых различных модификаций, постоянно совершенствуя их технические параметры.

Поделитесь полезной статьей:

fazaa.ru

Как отличить УЗО от дифавтомата визуально

Очень часто неопытные электрики и домашние мастера не знают, как определить, что стоит в щитке – УЗО или дифавтомат. В результате ошибочно можно думать, что электропроводка защищена от перегрузок и утечки тока, хотя на самом деле, от первой небезопасной ситуации защита не предусмотрена, т.к. в щитке стоит обычное устройство защитного отключения. В этой статье мы не только рассмотрим функциональное отличие между двумя этими аппаратами, но и расскажем, как отличить УЗО от дифавтомата визуально.

Различие по функциям

Вкратце расскажем, чем устройство защитного отключения отличается от дифференциального автоматического выключателя. Все достаточно просто:

1. УЗО срабатывает только тогда, когда в цепи обнаруживается ток утечки.
2. Дифавтомат включается в себя функции устройства защитного отключения + автоматического выключателя. Итого, дифференциальный автомат срабатывает не только во время утечки тока, но и при коротком замыкании, а также перегрузке сети.

В этом основное функциональное отличие между двумя аппаратами. Узнать, что лучше поставить УЗО или дифавтомат, вы можете в нашей соответствующей статье. Сейчас мы расскажем, как по внешнему виду отличить их.

Визуальная разница

Сейчас на фото примерах мы будем наглядно показывать, как определить, что именно установлено в щитке. Всего мы расскажем о 4 явных признаках, которые вам нужно обязательно запомнить.

1. Смотрите, что написано на корпусе. Если конечно вы купили дешевую китайскую продукцию, вряд ли на боковой стенке или спереди будет написано, что это такое. Однако все отечественные аппараты, и даже некоторые зарубежные изделия имеют на корпусе четкое обозначение – «выключатель дифференциальный» (он же УЗО) или «автоматический выключатель дифференциального тока» (он же диффавтомат). Этот способ неудобен тем, что для того, чтобы отличить изделия, которые установлены рядом друг с другом, придется снять их с DIN-рейки, иначе название будет закрыто.
2. Еще раз обратите внимание на название. Да, маркировка тоже дает четко понятие о том, что установлено в щитке. Согласно написанному в п.1 полному названию устройств можно понять, что такое «ВД», а что такое «АВДТ». Недостаток этого способа определения – на зарубежных аппаратах может не быть отечественной аббревиатуры, как, к примеру, на продукции Legrand.
3. Смотрим на характеристики. Как на УЗО, так и на дифференциальном автомате, технические характеристики обозначены в виде цифр и букв. Так вот, если вы увидите цифру, а после нее букву «А», к примеру, 16А или 25А, это значит, что в щитке установлено УЗО, на котором обозначен номинальный ток. Если же на корпусе обозначена буква, а потом цифра, к примеру, C16, значит это АВДТ. Буква «С» в этом случае обозначает тип время-токовой характеристики. Подробнее о технических характеристиках автоматических выключателей вы можете узнать в соответствующей статье. Вот по этой методике можно запросто отличить аппараты. На фото ниже еще раз дублируем это правило:
4. Смотрим на схему. Ну и последний, так сказать, контрольный способ, позволяющий отличить УЗО и дифавтомат – посмотреть на схему. На схеме дифференциального автомата будут дополнительно обозначены тепловой и электромагнитный расцепитель, которые отсутствуют на схеме выключателя дифференциального. Это отличие тоже является весомым при определении устройства.

Дополнительно рекомендуем посмотреть видео, на котором наглядно показывается, как по внешнему виду определить, что установлено в электрощите:

Основные различия

Вот мы и предоставили инструкцию для молодых электриков и домашних мастеров. Как вы видите, на самом деле ничего сложного нет, а различие между устройством защитного отключения и дифференциальным автоматом достаточно весомое. Надеемся, теперь вы знаете, как отличить УЗО от дифавтомата визуально!

Будет интересно прочитать:

samelectrik.ru
